Фортифікаційне обладнання позицій військ, влаштування захисних споруд та інженерні заходи маскування

1.

ВІЙСЬКОВИЙ ІНСТИТУТ ТЕЛЕКОМУНІКАЦІЙ ТА ІНФОРМАТИЗАЦІЇ
імені ГЕРОЇВ КРУТ
1
viti.edu.ua
Групового заняття
з навчальної дисципліни:
ІНЖЕНЕРНА ПІДГОТОВКА
ТЕМА
Фортифікаційне обладнання позицій військ,
влаштування захисних споруд та інженерні заходи маскування.
2
:
ЗАНЯТТЯ 2: Порядок фортифікаційного обладнання взводного
опорного пункту
підрозділів).
(вогневих
позицій
КИЇВ-2025
ракетних
і
артилерійських

2.

ВІЙСЬКОВИЙ ІНСТИТУТ ТЕЛЕКОМУНІКАЦІЙ ТА ІНФОРМАТИЗАЦІЇ
імені ГЕРОЇВ КРУТ
2
НАВЧАЛЬНА МЕТА
Ознайомити навчаємих з послідовністю та змістом роботи командира
підрозділу по організації інженерного обладнання опорних пунктів.
Черговісті та послідовність обладнання окопу на відділення та взводного
опорного пункту, використання споруд промислового виробництва ВС-1,
МВС-2, УФС.

3.

НАВЧАЛЬНІ ПИТАННЯ
3
1. ЧЕРГОВІСТЬ ТА ПОСЛІДОВНІСТЬ ОБЛАДНАННЯ ПОЗИЦІЇ ДЛЯ
ВІДДІЛЕННЯ ТА ВЗВОДНОГО ОПОРНОГО ПУНКТУ.
2. ПОСЛІДОВНІСТЬ ТА ЗМІСТ РОБОТИ КОМАНДИРА ПІДРОЗДІЛУ ПО
ОРГАНІЗАЦІЇ ІНЖЕНЕРНОГО ОБЛАДНАННЯ ОПОРНИХ ПУНКТІВ.

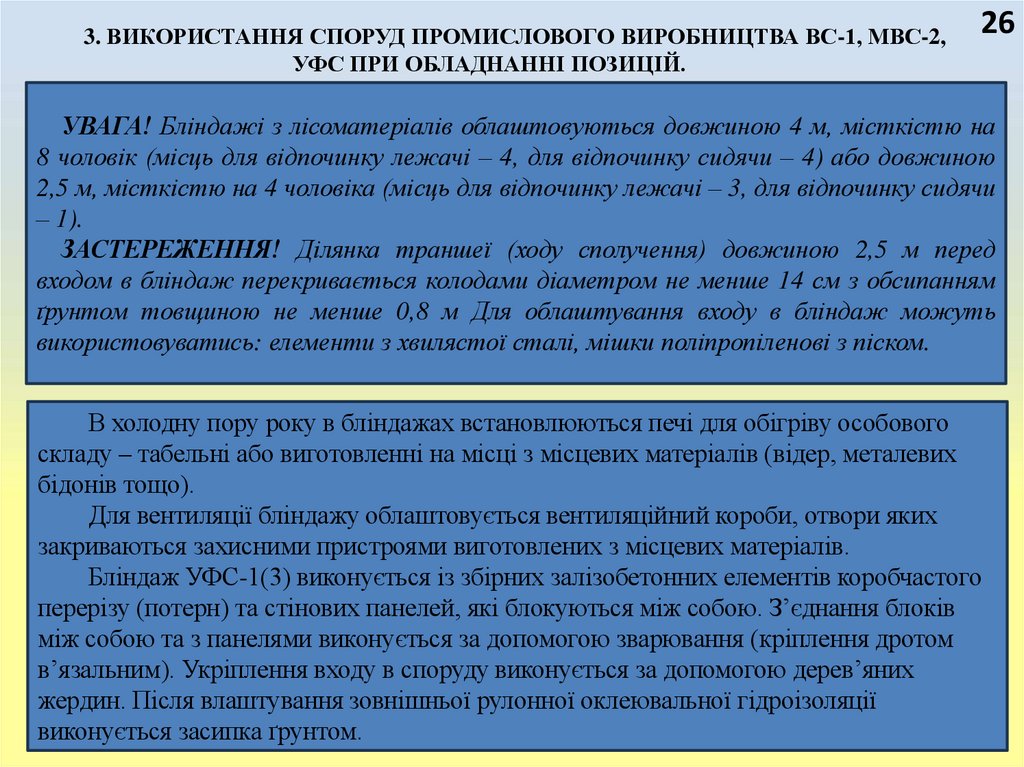

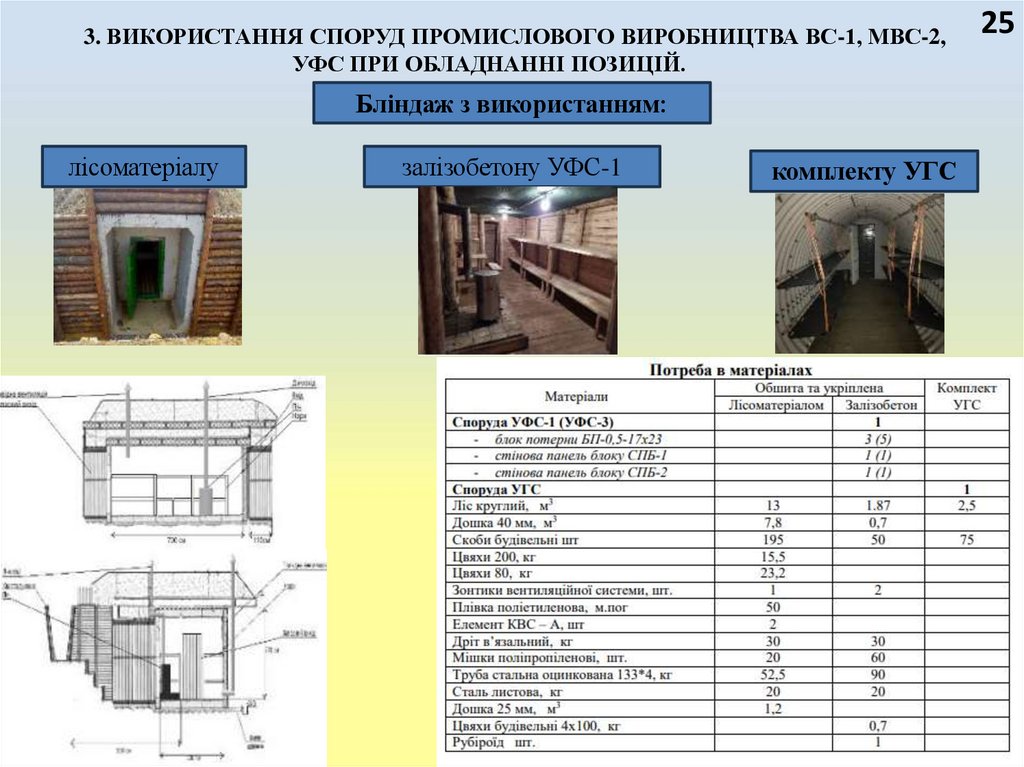

3. ВИКОРИСТАННЯ СПОРУД ПРОМИСЛОВОГО ВИРОБНИЦТВА ВС-1,
МВС-2, УФС ПРИ ОБЛАДНАННІ ПОЗИЦІЙ.

4.

ІНФОРМАЦІЙНО-МЕТОДИЧНЕ ЗАБЕЗПЕЧЕННЯ
4

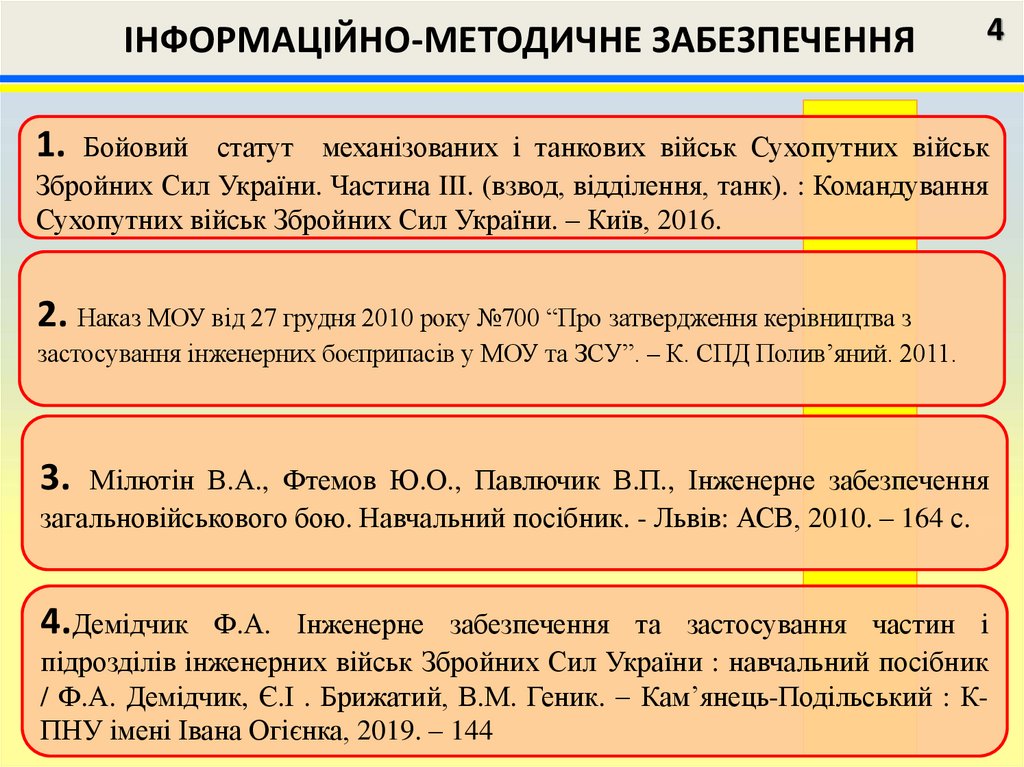

1. Бойовий
статут механізованих і танкових військ Сухопутних військ
Збройних Сил України. Частина III. (взвод, відділення, танк). : Командування
Сухопутних військ Збройних Сил України. – Київ, 2016.
2. Наказ МОУ від 27 грудня 2010 року №700 “Про затвердження керівництва з
застосування інженерних боєприпасів у МОУ та ЗСУ”. – К. СПД Полив’яний. 2011.
3. Мілютін В.А., Фтемов Ю.О., Павлючик В.П., Інженерне забезпечення
загальновійськового бою. Навчальний посібник. - Львів: АСВ, 2010. – 164 с.
4.Демідчик Ф.А. Інженерне забезпечення та застосування частин і
підрозділів інженерних військ Збройних Сил України : навчальний посібник
/ Ф.А. Демідчик, Є.І . Брижатий, В.М. Геник. Кам’янець-Подільський : КПНУ імені Івана Огієнка, 2019. – 144

5.

1. ЧЕРГОВІСТЬ ТА ПОСЛІДОВНІСТЬ ОБЛАДНАННЯ
ПОЗИЦІЇ ДЛЯ ВІДДІЛЕННЯ ТА ВЗВОДНОГО ОПОРНОГО
ПУНКТУ.
5

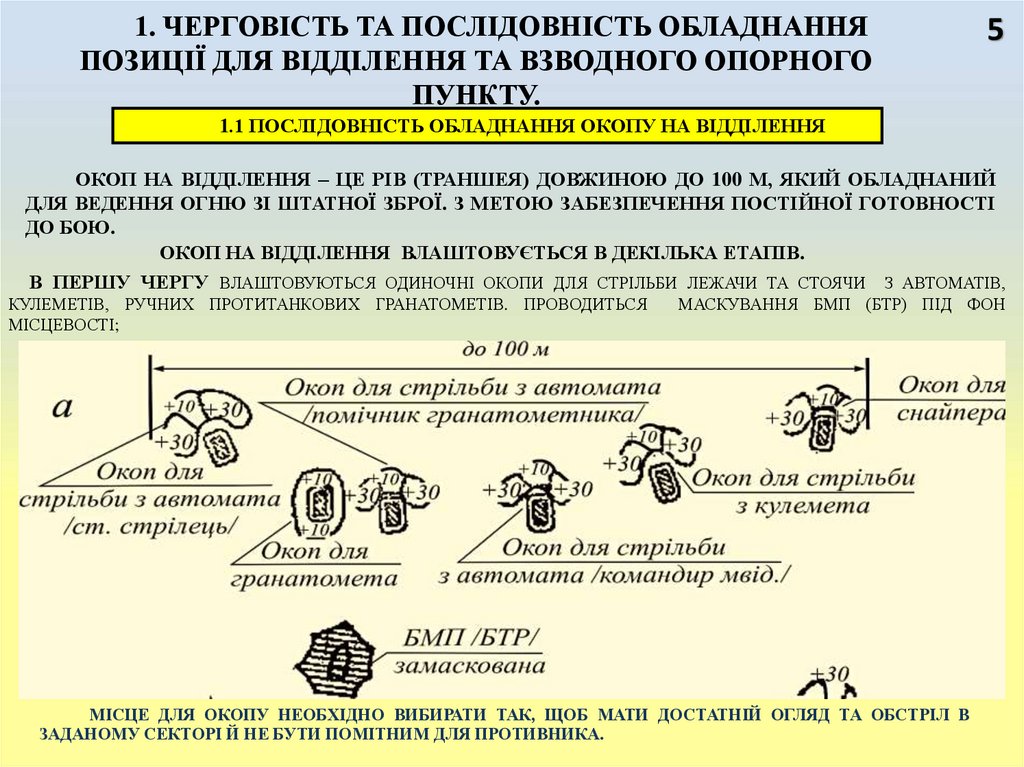

1.1 ПОСЛІДОВНІСТЬ ОБЛАДНАННЯ ОКОПУ НА ВІДДІЛЕННЯ
ОКОП НА ВІДДІЛЕННЯ – ЦЕ РІВ (ТРАНШЕЯ) ДОВЖИНОЮ ДО 100 М, ЯКИЙ ОБЛАДНАНИЙ
ДЛЯ ВЕДЕННЯ ОГНЮ ЗІ ШТАТНОЇ ЗБРОЇ. З МЕТОЮ ЗАБЕЗПЕЧЕННЯ ПОСТІЙНОЇ ГОТОВНОСТІ
ДО БОЮ.
ОКОП НА ВІДДІЛЕННЯ ВЛАШТОВУЄТЬСЯ В ДЕКІЛЬКА ЕТАПІВ.
В ПЕРШУ ЧЕРГУ ВЛАШТОВУЮТЬСЯ ОДИНОЧНІ ОКОПИ ДЛЯ СТРІЛЬБИ ЛЕЖАЧИ ТА СТОЯЧИ З АВТОМАТІВ,
КУЛЕМЕТІВ, РУЧНИХ ПРОТИТАНКОВИХ ГРАНАТОМЕТІВ. ПРОВОДИТЬСЯ
МІСЦЕВОСТІ;
МАСКУВАННЯ БМП (БТР) ПІД ФОН
МІСЦЕ ДЛЯ ОКОПУ НЕОБХІДНО ВИБИРАТИ ТАК, ЩОБ МАТИ ДОСТАТНІЙ ОГЛЯД ТА ОБСТРІЛ В
ЗАДАНОМУ СЕКТОРІ Й НЕ БУТИ ПОМІТНИМ ДЛЯ ПРОТИВНИКА.

6.

1. ЧЕРГОВІСТЬ ТА ПОСЛІДОВНІСТЬ ОБЛАДНАННЯ
ПОЗИЦІЇ ДЛЯ ВІДДІЛЕННЯ ТА ВЗВОДНОГО ОПОРНОГО
ПУНКТУ.
6
1.1 ПОСЛІДОВНІСТЬ ОБЛАДНАННЯ ОКОПУ НА ВІДДІЛЕННЯ

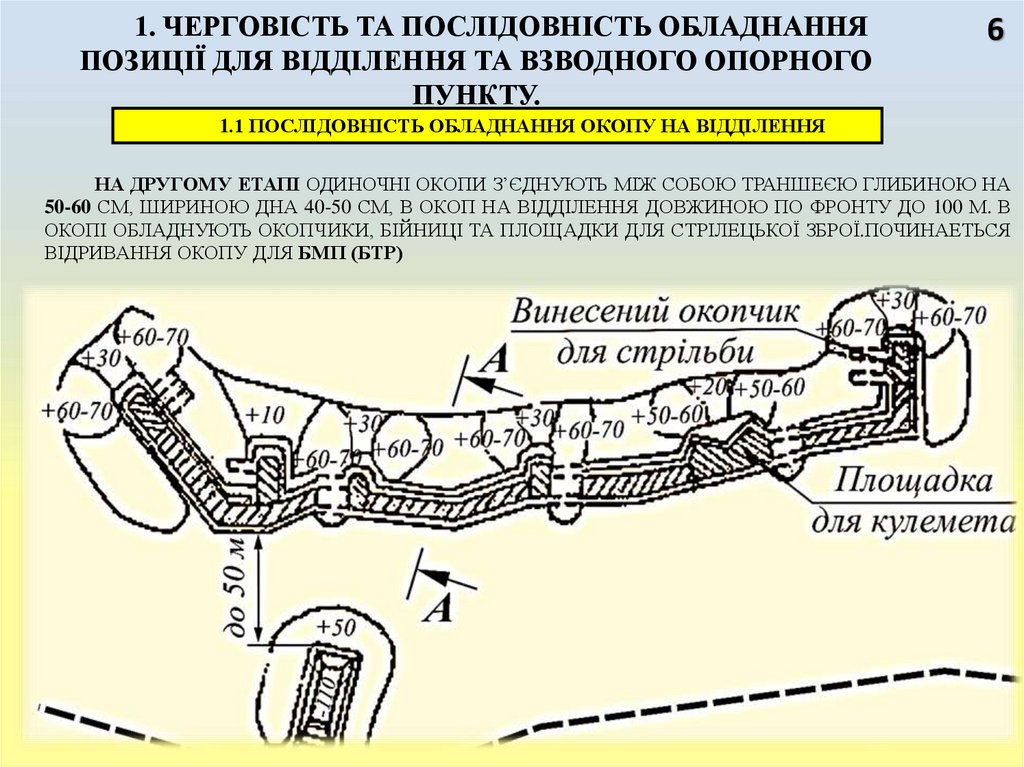

НА ДРУГОМУ ЕТАПІ ОДИНОЧНІ ОКОПИ З’ЄДНУЮТЬ МІЖ СОБОЮ ТРАНШЕЄЮ ГЛИБИНОЮ НА
50-60 СМ, ШИРИНОЮ ДНА 40-50 СМ, В ОКОП НА ВІДДІЛЕННЯ ДОВЖИНОЮ ПО ФРОНТУ ДО 100 М. В
ОКОПІ ОБЛАДНУЮТЬ ОКОПЧИКИ, БІЙНИЦІ ТА ПЛОЩАДКИ ДЛЯ СТРІЛЕЦЬКОЇ ЗБРОЇ.ПОЧИНАЕТЬСЯ
ВІДРИВАННЯ ОКОПУ ДЛЯ БМП (БТР)

7.

1. ЧЕРГОВІСТЬ ТА ПОСЛІДОВНІСТЬ ОБЛАДНАННЯ
ПОЗИЦІЇ ДЛЯ ВІДДІЛЕННЯ ТА ВЗВОДНОГО ОПОРНОГО
ПУНКТУ.
7
1.1 ПОСЛІДОВНІСТЬ ОБЛАДНАННЯ ОКОПУ НА ВІДДІЛЕННЯ

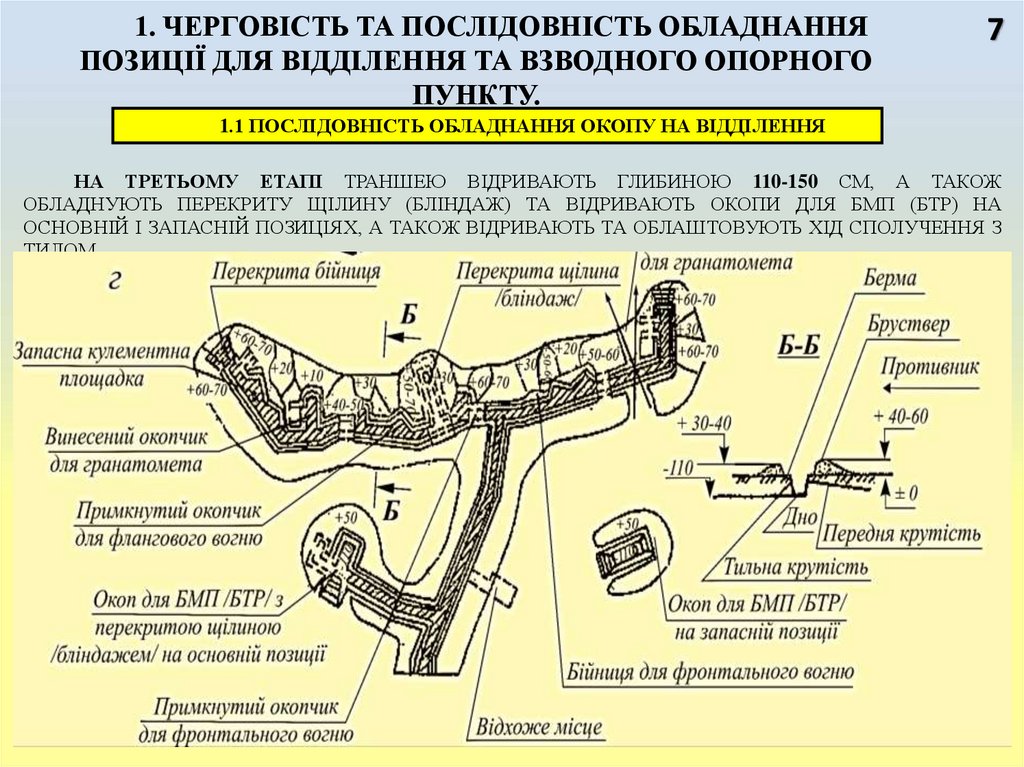

НА ТРЕТЬОМУ ЕТАПІ ТРАНШЕЮ ВІДРИВАЮТЬ ГЛИБИНОЮ 110-150 СМ, А ТАКОЖ
ОБЛАДНУЮТЬ ПЕРЕКРИТУ ЩІЛИНУ (БЛІНДАЖ) ТА ВІДРИВАЮТЬ ОКОПИ ДЛЯ БМП (БТР) НА
ОСНОВНІЙ І ЗАПАСНІЙ ПОЗИЦІЯХ, А ТАКОЖ ВІДРИВАЮТЬ ТА ОБЛАШТОВУЮТЬ ХІД СПОЛУЧЕННЯ З
ТИЛОМ.

8.

1. ЧЕРГОВІСТЬ ТА ПОСЛІДОВНІСТЬ ОБЛАДНАННЯ
ПОЗИЦІЇ ДЛЯ ВІДДІЛЕННЯ ТА ВЗВОДНОГО ОПОРНОГО
ПУНКТУ.
8

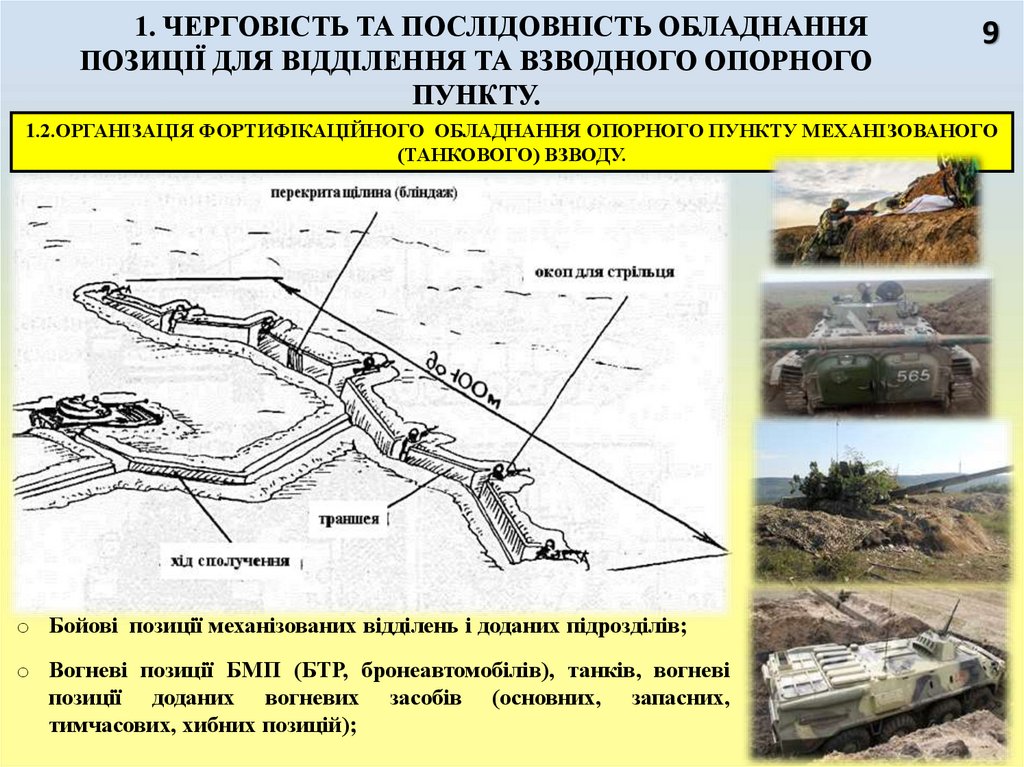

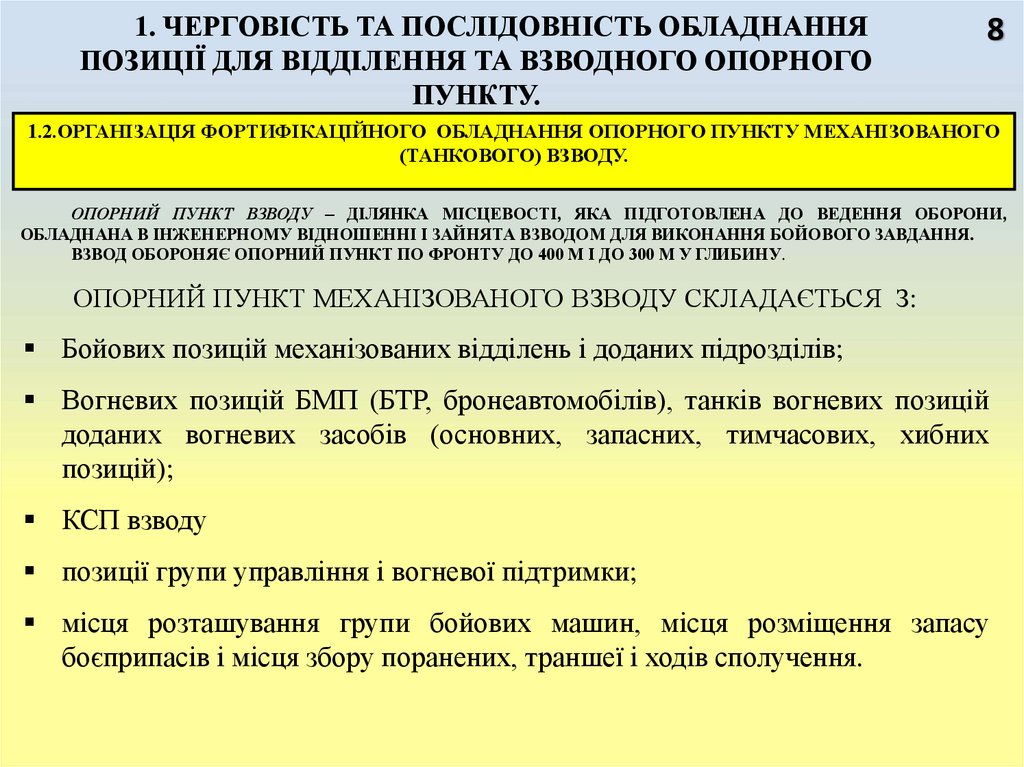

1.2.ОРГАНІЗАЦІЯ ФОРТИФІКАЦІЙНОГО ОБЛАДНАННЯ ОПОРНОГО ПУНКТУ МЕХАНІЗОВАНОГО
(ТАНКОВОГО) ВЗВОДУ.
ОПОРНИЙ ПУНКТ ВЗВОДУ – ДІЛЯНКА МІСЦЕВОСТІ, ЯКА ПІДГОТОВЛЕНА ДО ВЕДЕННЯ ОБОРОНИ,
ОБЛАДНАНА В ІНЖЕНЕРНОМУ ВІДНОШЕННІ І ЗАЙНЯТА ВЗВОДОМ ДЛЯ ВИКОНАННЯ БОЙОВОГО ЗАВДАННЯ.
ВЗВОД ОБОРОНЯЄ ОПОРНИЙ ПУНКТ ПО ФРОНТУ ДО 400 М І ДО 300 М У ГЛИБИНУ.
ОПОРНИЙ ПУНКТ МЕХАНІЗОВАНОГО ВЗВОДУ СКЛАДАЄТЬСЯ З:
Бойових позицій механізованих відділень і доданих підрозділів;
Вогневих позицій БМП (БТР, бронеавтомобілів), танків вогневих позицій
доданих вогневих засобів (основних, запасних, тимчасових, хибних
позицій);
КСП взводу
позиції групи управління і вогневої підтримки;
місця розташування групи бойових машин, місця розміщення запасу
боєприпасів і місця збору поранених, траншеї і ходів сполучення.

9.

1. ЧЕРГОВІСТЬ ТА ПОСЛІДОВНІСТЬ ОБЛАДНАННЯ
ПОЗИЦІЇ ДЛЯ ВІДДІЛЕННЯ ТА ВЗВОДНОГО ОПОРНОГО
ПУНКТУ.
9
1.2.ОРГАНІЗАЦІЯ ФОРТИФІКАЦІЙНОГО ОБЛАДНАННЯ ОПОРНОГО ПУНКТУ МЕХАНІЗОВАНОГО
(ТАНКОВОГО) ВЗВОДУ.
o Бойові позиції механізованих відділень і доданих підрозділів;
o Вогневі позиції БМП (БТР, бронеавтомобілів), танків, вогневі
позиції доданих вогневих засобів (основних, запасних,
тимчасових, хибних позицій);

10. ОСНОВНІ ВОГНЕВІ ПОЗИЦІЇ БМП (ТАНКІВ) В ОПОРНОМУ ПУНКТІ ВЗВОДУ РОЗОСЕРЕДЖУЮТЬСЯ ПО ФРОНТУ З ІНТЕРВАЛОМ ДО 200 М І У ГЛИБИНУ ВІД

1. ЧЕРГОВІСТЬ ТА ПОСЛІДОВНІСТЬ ОБЛАДНАННЯ ПОЗИЦІЇ 10
ДЛЯ ВІДДІЛЕННЯ ТА ВЗВОДНОГО ОПОРНОГО ПУНКТУ.
1.2.ОРГАНІЗАЦІЯ ФОРТИФІКАЦІЙНОГО ОБЛАДНАННЯ ОПОРНОГО ПУНКТУ МЕХАНІЗОВАНОГО
(ТАНКОВОГО) ВЗВОДУ.

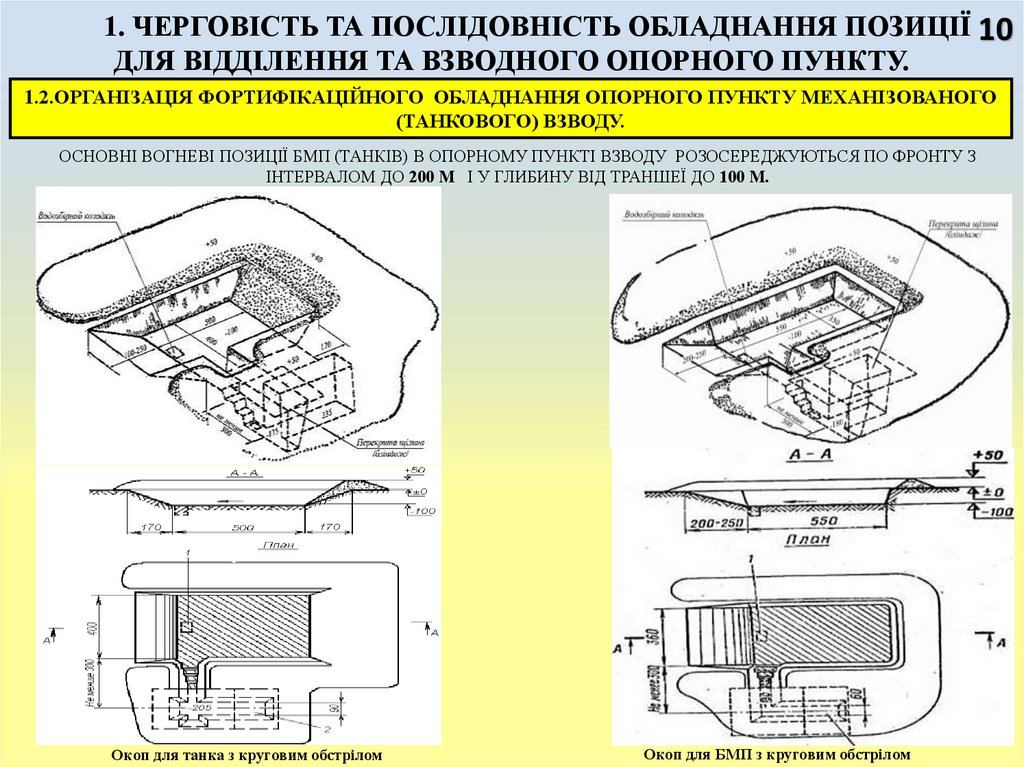

ОСНОВНІ ВОГНЕВІ ПОЗИЦІЇ БМП (ТАНКІВ) В ОПОРНОМУ ПУНКТІ ВЗВОДУ РОЗОСЕРЕДЖУЮТЬСЯ ПО ФРОНТУ З
ІНТЕРВАЛОМ ДО 200 М І У ГЛИБИНУ ВІД ТРАНШЕЇ ДО 100 М.
Окоп для танка з круговим обстрілом
Окоп для БМП з круговим обстрілом

11. ПОЗИЦІЯ ГРУПИ УПРАВЛІННЯ І ВОГНЕВОЇ ПІДТРИМКИ ВКЛЮЧАЄ: КСП КОМАНДИРА ВЗВОДУ; ВОГНЕВІ ПОЗИЦІЇ ШТАТНИХ І ДОДАНИХ ВОГНЕВИХ

1. ЧЕРГОВІСТЬ ТА ПОСЛІДОВНІСТЬ ОБЛАДНАННЯ ПОЗИЦІЇ 11
ДЛЯ ВІДДІЛЕННЯ ТА ВЗВОДНОГО ОПОРНОГО ПУНКТУ.
1.2.ОРГАНІЗАЦІЯ ФОРТИФІКАЦІЙНОГО ОБЛАДНАННЯ ОПОРНОГО ПУНКТУ МЕХАНІЗОВАНОГО (ТАНКОВОГО) ВЗВОДУ.
ПОЗИЦІЯ ГРУПИ УПРАВЛІННЯ І ВОГНЕВОЇ ПІДТРИМКИ ВКЛЮЧАЄ:
КСП КОМАНДИРА ВЗВОДУ;
ВОГНЕВІ ПОЗИЦІЇ ШТАТНИХ І ДОДАНИХ ВОГНЕВИХ ЗАСОБІВ, ЯКІ ВХОДЯТЬ
ДО СКЛАДУ ГРУПИ.

12.

1. ЧЕРГОВІСТЬ ТА ПОСЛІДОВНІСТЬ ОБЛАДНАННЯ ПОЗИЦІЇ
ДЛЯ ВІДДІЛЕННЯ ТА ВЗВОДНОГО ОПОРНОГО ПУНКТУ.
12
1.2.ОРГАНІЗАЦІЯ ФОРТИФІКАЦІЙНОГО ОБЛАДНАННЯ ОПОРНОГО ПУНКТУ МЕХАНІЗОВАНОГО (ТАНКОВОГО) ВЗВОДУ.

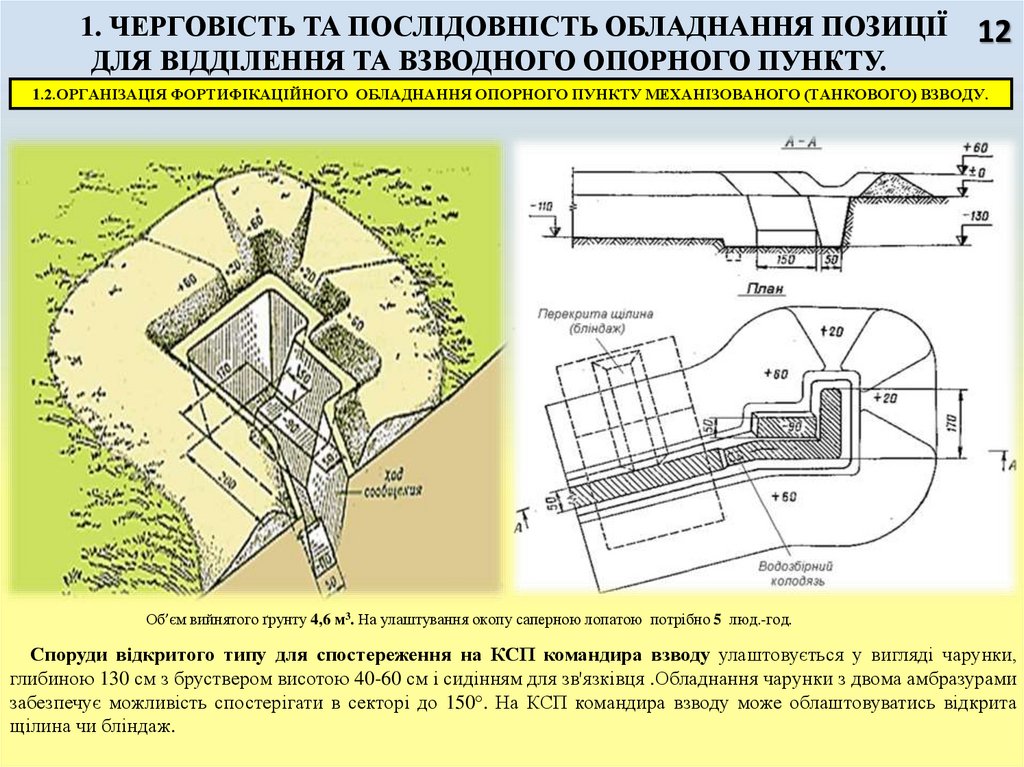

Об’єм вийнятого ґрунту 4,6 м3. На улаштування окопу саперною лопатою потрібно 5 люд.-год.
Споруди відкритого типу для спостереження на КСП командира взводу улаштовується у вигляді чарунки,
глибиною 130 см з бруствером висотою 40-60 см і сидінням для зв'язківця .Обладнання чарунки з двома амбразурами
забезпечує можливість спостерігати в секторі до 150°. На КСП командира взводу може облаштовуватись відкрита
щілина чи бліндаж.

13. Місце розміщення запасу боєприпасів взводу обладнується на відстані до 50 м від КСП взводу,

1. ЧЕРГОВІСТЬ ТА ПОСЛІДОВНІСТЬ ОБЛАДНАННЯ ПОЗИЦІЇ 13
ДЛЯ ВІДДІЛЕННЯ ТА ВЗВОДНОГО ОПОРНОГО ПУНКТУ.
1.2.ОРГАНІЗАЦІЯ ФОРТИФІКАЦІЙНОГО ОБЛАДНАННЯ ОПОРНОГО ПУНКТУ МЕХАНІЗОВАНОГО
(ТАНКОВОГО) ВЗВОДУ.

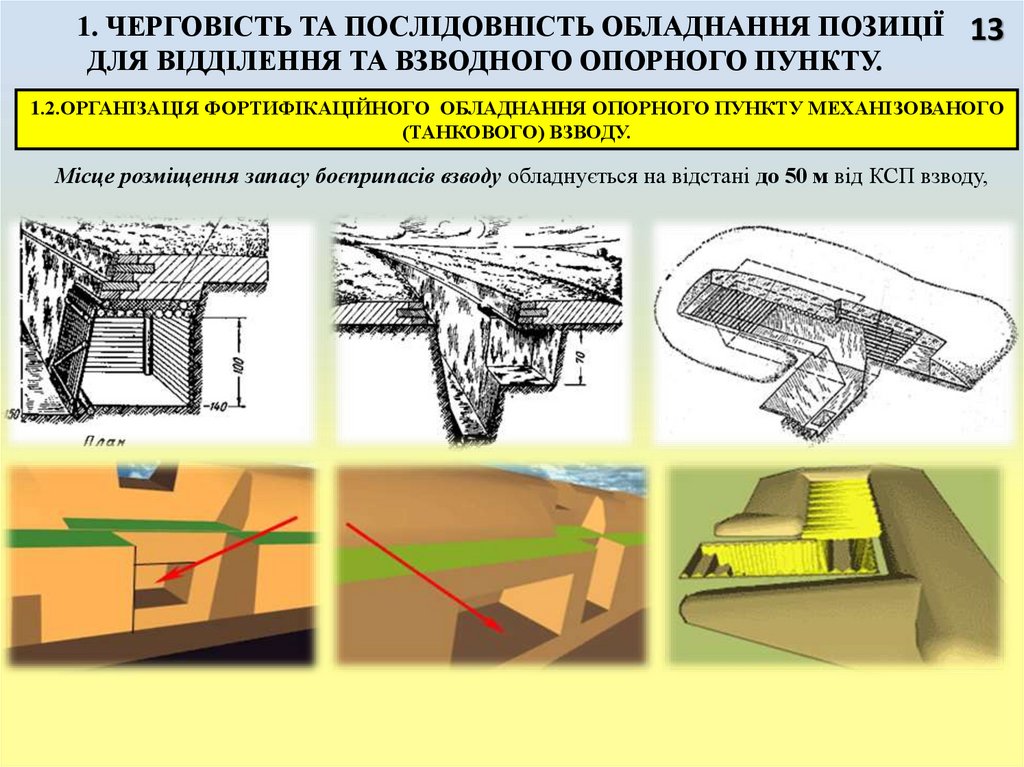

Місце розміщення запасу боєприпасів взводу обладнується на відстані до 50 м від КСП взводу,

14.

1. ЧЕРГОВІСТЬ ТА ПОСЛІДОВНІСТЬ ОБЛАДНАННЯ ПОЗИЦІЇ
ДЛЯ ВІДДІЛЕННЯ ТА ВЗВОДНОГО ОПОРНОГО ПУНКТУ.
14
1.2.ОРГАНІЗАЦІЯ ФОРТИФІКАЦІЙНОГО ОБЛАДНАННЯ ОПОРНОГО ПУНКТУ МЕХАНІЗОВАНОГО
(ТАНКОВОГО) ВЗВОДУ.

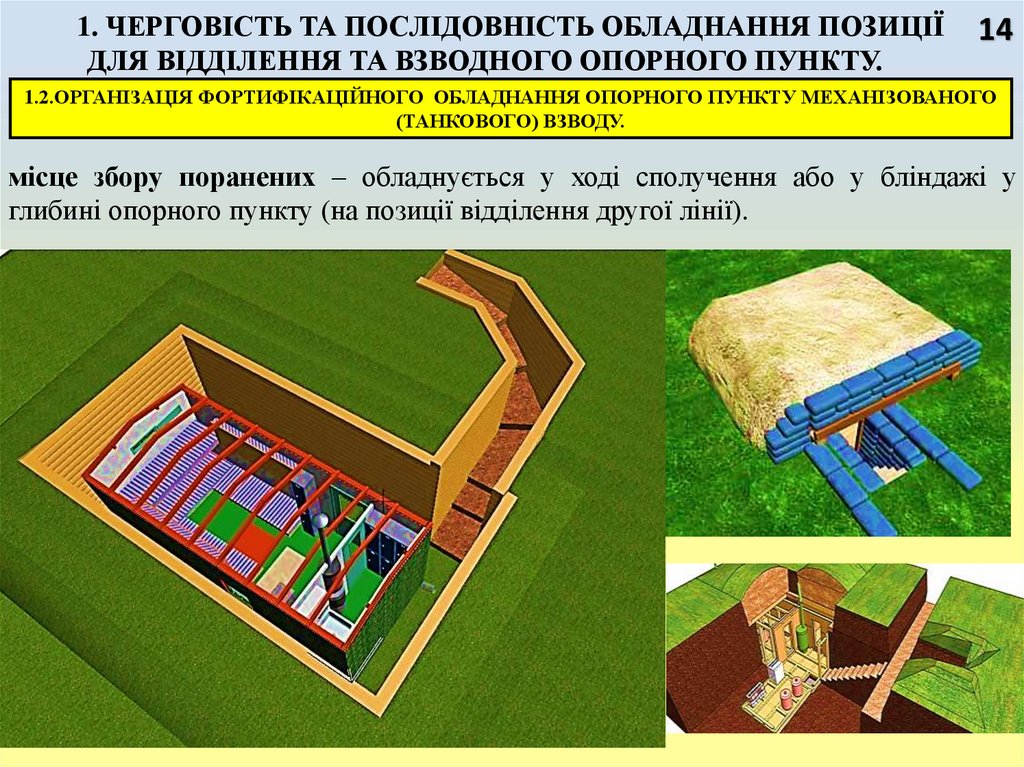

місце збору поранених – обладнується у ході сполучення або у бліндажі у
глибині опорного пункту (на позиції відділення другої лінії).

15. Траншея може відриватися на всьому фронті опорного пункту механізованого взводу і з’єднувати бойові позиції відділень.

1. ЧЕРГОВІСТЬ ТА ПОСЛІДОВНІСТЬ ОБЛАДНАННЯ ПОЗИЦІЇ
15
ДЛЯ ВІДДІЛЕННЯ ТА ВЗВОДНОГО ОПОРНОГО ПУНКТУ.
1.2.ОРГАНІЗАЦІЯ ФОРТИФІКАЦІЙНОГО ОБЛАДНАННЯ ОПОРНОГО ПУНКТУ МЕХАНІЗОВАНОГО (ТАНКОВОГО) ВЗВОДУ.
Траншея може відриватися на всьому фронті опорного пункту механізованого взводу і
з’єднувати бойові позиції відділень.

16. УЛАШТУВАННЯ ІНШИХ СПОРУД

1. ЧЕРГОВІСТЬ ТА ПОСЛІДОВНІСТЬ ОБЛАДНАННЯ ПОЗИЦІЇ 16
ДЛЯ ВІДДІЛЕННЯ ТА ВЗВОДНОГО ОПОРНОГО ПУНКТУ.
1.2.ОРГАНІЗАЦІЯ ФОРТИФІКАЦІЙНОГО ОБЛАДНАННЯ ОПОРНОГО ПУНКТУ МЕХАНІЗОВАНОГО (ТАНКОВОГО) ВЗВОДУ.

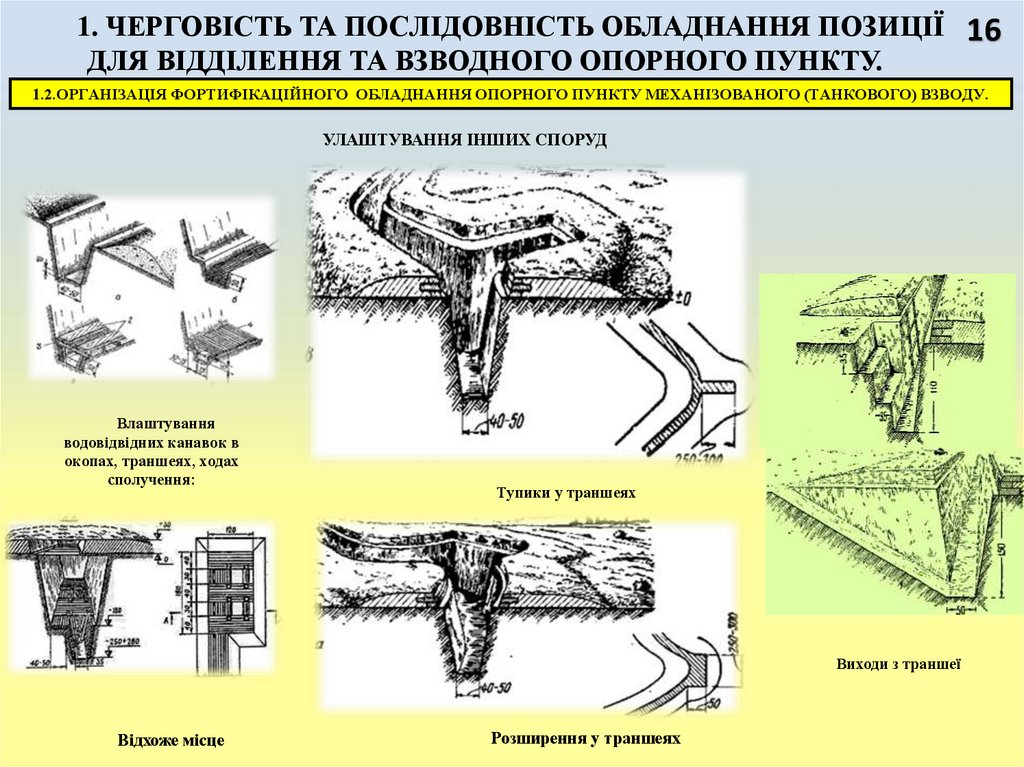

УЛАШТУВАННЯ ІНШИХ СПОРУД
Влаштування
водовідвідних канавок в
окопах, траншеях, ходах
сполучення:
Тупики у траншеях
Виходи з траншеї
Відхоже місце
Розширення у траншеях

17. ФОРТИФІКАЦІЙНЕ ОБЛАДНАННЯ ОПОРНОГО ПУНКТУ МЕХАНІЗОВАНОГО ВЗВОДУ ПЕРШОГО ЕШЕЛОНУ РОТИ (ВАРІАНТ)

1. ЧЕРГОВІСТЬ ТА ПОСЛІДОВНІСТЬ ОБЛАДНАННЯ ПОЗИЦІЇ
ДЛЯ ВІДДІЛЕННЯ ТА ВЗВОДНОГО ОПОРНОГО ПУНКТУ.
17
1.2.ОРГАНІЗАЦІЯ ФОРТИФІКАЦІЙНОГО ОБЛАДНАННЯ ОПОРНОГО ПУНКТУ МЕХАНІЗОВАНОГО
(ТАНКОВОГО) ВЗВОДУ.

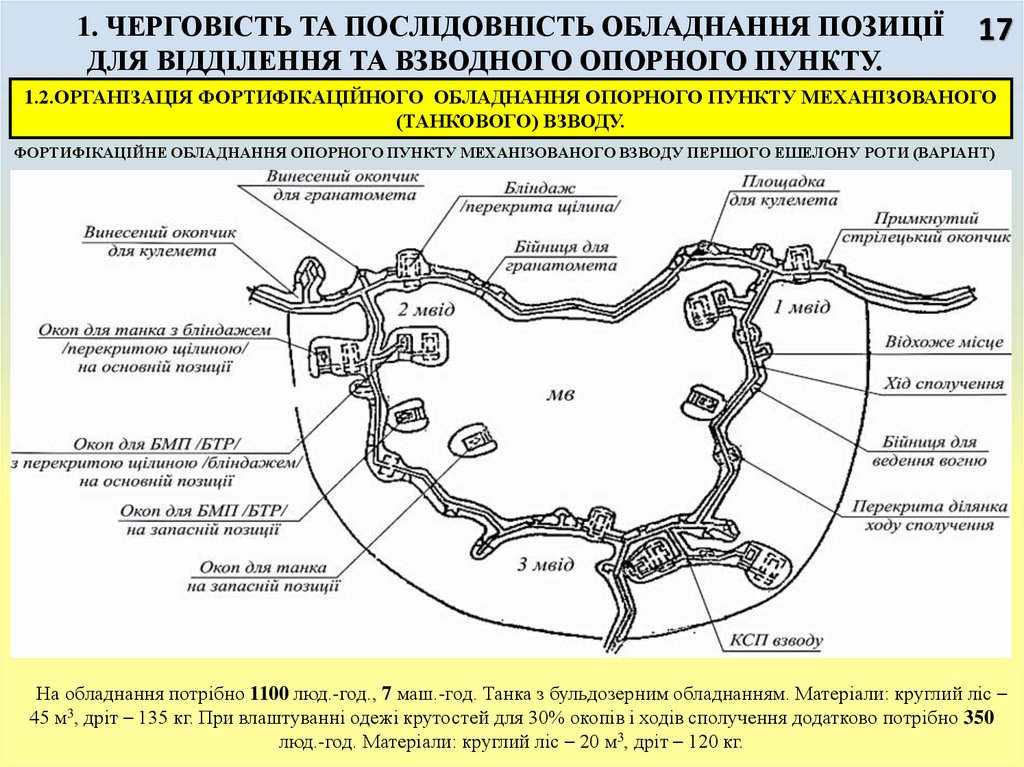

ФОРТИФІКАЦІЙНЕ ОБЛАДНАННЯ ОПОРНОГО ПУНКТУ МЕХАНІЗОВАНОГО ВЗВОДУ ПЕРШОГО ЕШЕЛОНУ РОТИ (ВАРІАНТ)
На обладнання потрібно 1100 люд.-год., 7 маш.-год. Танка з бульдозерним обладнанням. Матеріали: круглий ліс –
45 м3, дріт – 135 кг. При влаштуванні одежі крутостей для 30% окопів і ходів сполучення додатково потрібно 350
люд.-год. Матеріали: круглий ліс – 20 м3, дріт – 120 кг.

18. ФОРТИФІКАЦІЙНЕ ОБЛАДНАННЯ ОПОРНОГО ПУНКТУ МЕХАНІЗОВАНОГО ВЗВОДУ ДРУГОГО ЕШЕЛОНУ РОТИ (ВАРІАНТ)

1. ЧЕРГОВІСТЬ ТА ПОСЛІДОВНІСТЬ ОБЛАДНАННЯ ПОЗИЦІЇ
ДЛЯ ВІДДІЛЕННЯ ТА ВЗВОДНОГО ОПОРНОГО ПУНКТУ.
18
1.2.ОРГАНІЗАЦІЯ ФОРТИФІКАЦІЙНОГО ОБЛАДНАННЯ ОПОРНОГО ПУНКТУ МЕХАНІЗОВАНОГО (ТАНКОВОГО) ВЗВОДУ.

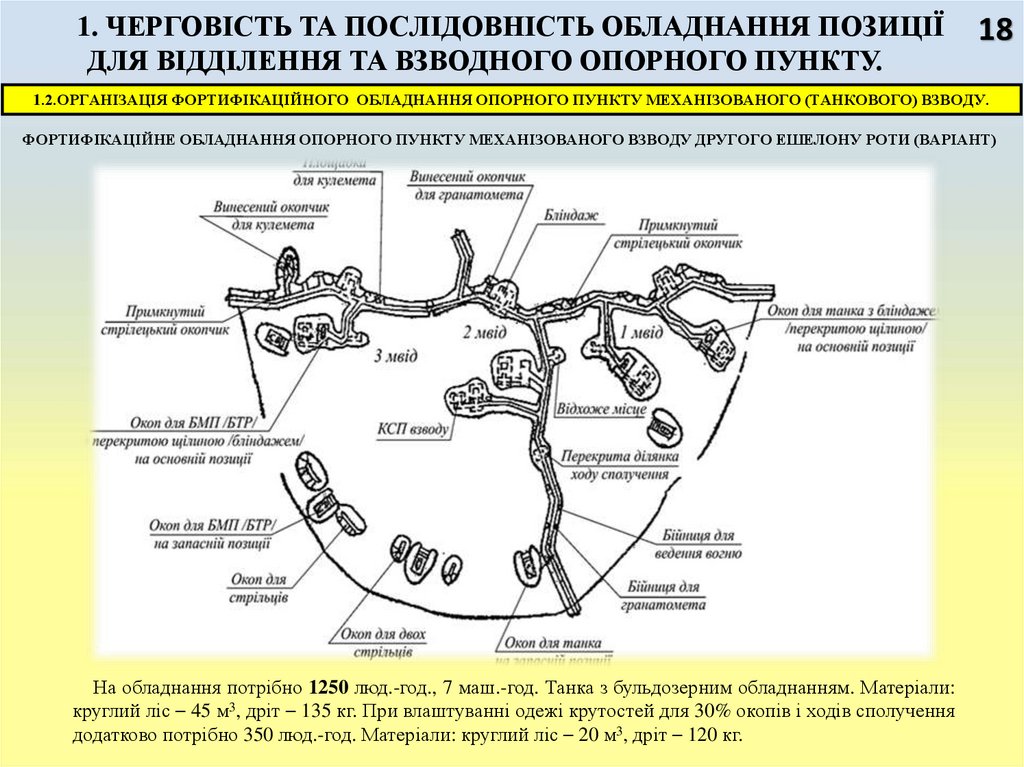

ФОРТИФІКАЦІЙНЕ ОБЛАДНАННЯ ОПОРНОГО ПУНКТУ МЕХАНІЗОВАНОГО ВЗВОДУ ДРУГОГО ЕШЕЛОНУ РОТИ (ВАРІАНТ)
На обладнання потрібно 1250 люд.-год., 7 маш.-год. Танка з бульдозерним обладнанням. Матеріали:
круглий ліс – 45 м3, дріт – 135 кг. При влаштуванні одежі крутостей для 30% окопів і ходів сполучення
додатково потрібно 350 люд.-год. Матеріали: круглий ліс – 20 м3, дріт – 120 кг.

19.

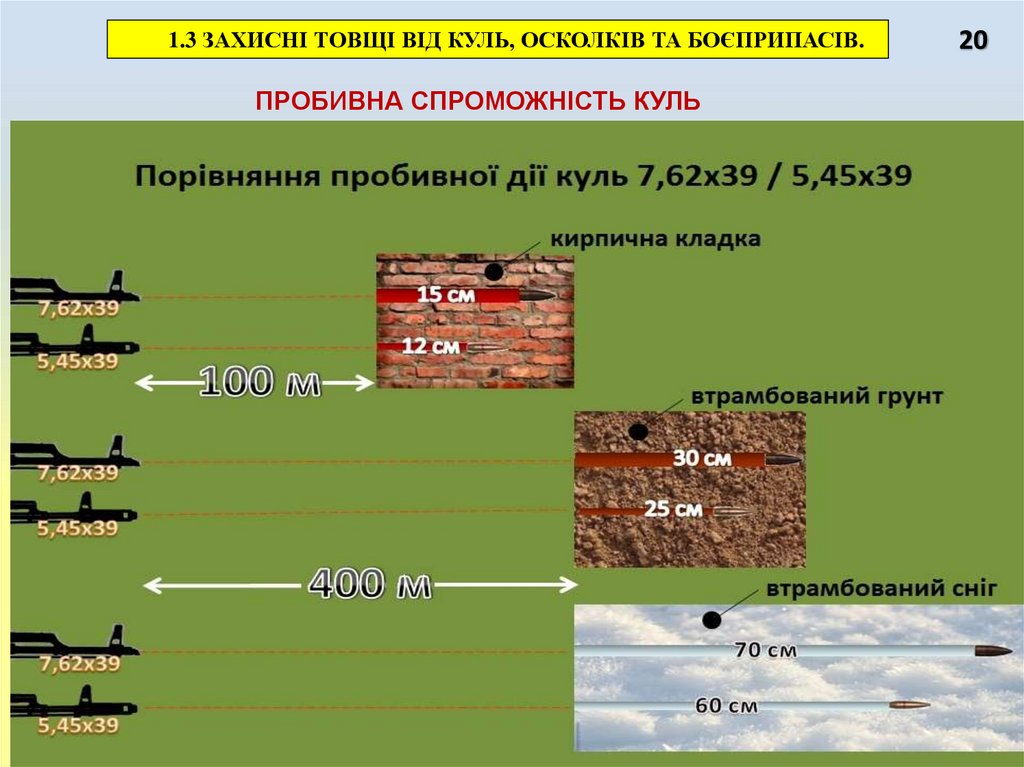

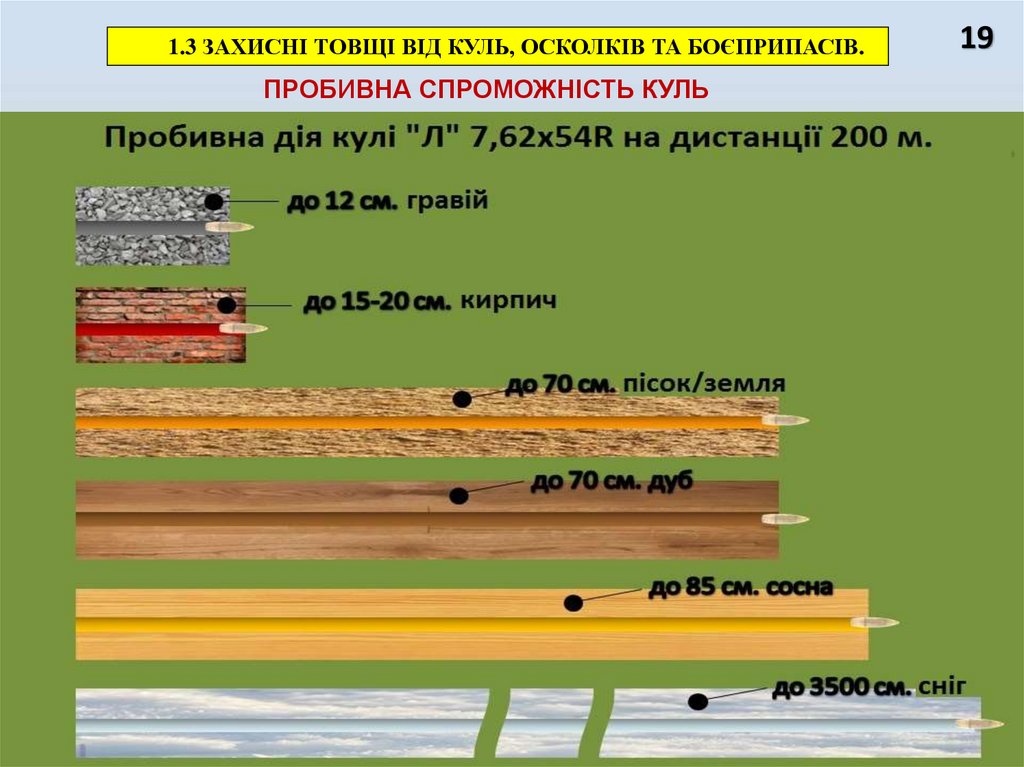

1.3 ЗАХИСНІ ТОВЩІ ВІД КУЛЬ, ОСКОЛКІВ ТА БОЄПРИПАСІВ.
ПРОБИВНА СПРОМОЖНІСТЬ КУЛЬ
19

20.

1.3 ЗАХИСНІ ТОВЩІ ВІД КУЛЬ, ОСКОЛКІВ ТА БОЄПРИПАСІВ.
ПРОБИВНА СПРОМОЖНІСТЬ КУЛЬ
20

21.

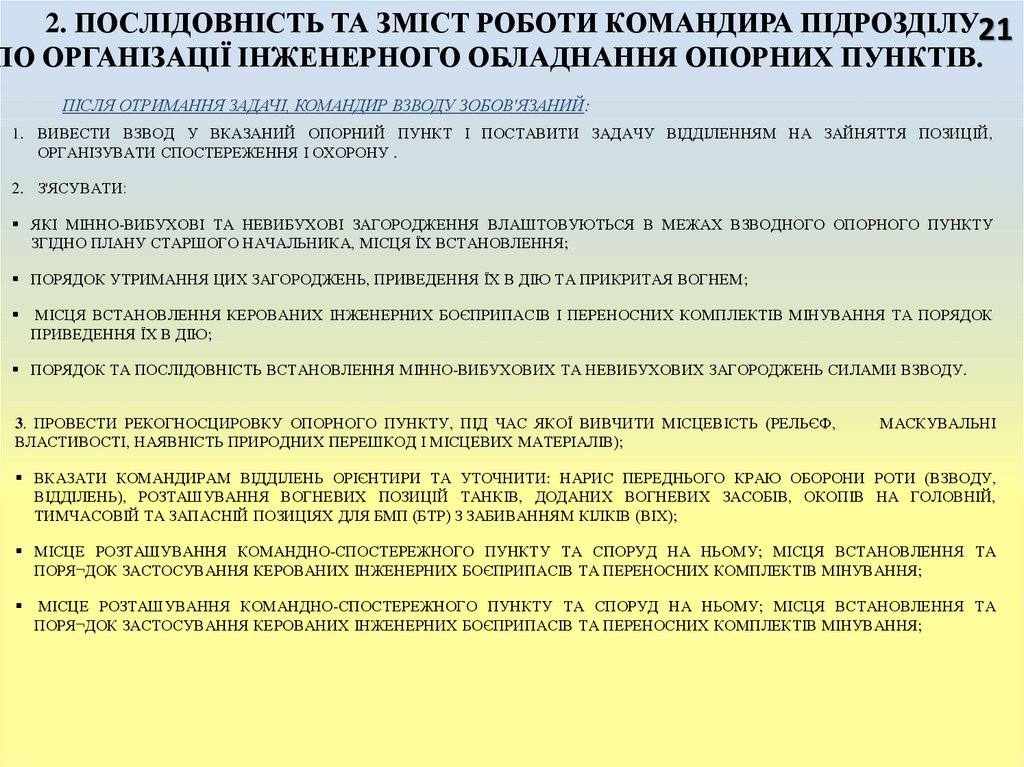

2. ПОСЛІДОВНІСТЬ ТА ЗМІСТ РОБОТИ КОМАНДИРА ПІДРОЗДІЛУ21
ПО ОРГАНІЗАЦІЇ ІНЖЕНЕРНОГО ОБЛАДНАННЯ ОПОРНИХ ПУНКТІВ.
ПІСЛЯ ОТРИМАННЯ ЗАДАЧІ, КОМАНДИР ВЗВОДУ ЗОБОВ'ЯЗАНИЙ:
1. ВИВЕСТИ ВЗВОД У ВКАЗАНИЙ ОПОРНИЙ ПУНКТ І ПОСТАВИТИ ЗАДАЧУ ВІДДІЛЕННЯМ НА ЗАЙНЯТТЯ ПОЗИЦІЙ,
ОРГАНІЗУВАТИ СПОСТЕРЕЖЕННЯ І ОХОРОНУ .
2. З'ЯСУВАТИ:
ЯКІ МІННО-ВИБУХОВІ ТА НЕВИБУХОВІ ЗАГОРОДЖЕННЯ ВЛАШТОВУЮТЬСЯ В МЕЖАХ ВЗВОДНОГО ОПОРНОГО ПУНКТУ
ЗГІДНО ПЛАНУ СТАРШОГО НАЧАЛЬНИКА, МІСЦЯ ЇХ ВСТАНОВЛЕННЯ;
ПОРЯДОК УТРИМАННЯ ЦИХ ЗАГОРОДЖЕНЬ, ПРИВЕДЕННЯ ЇХ В ДІЮ ТА ПРИКРИТАЯ ВОГНЕМ;
МІСЦЯ ВСТАНОВЛЕННЯ КЕРОВАНИХ ІНЖЕНЕРНИХ БОЄПРИПАСІВ І ПЕРЕНОСНИХ КОМПЛЕКТІВ МІНУВАННЯ ТА ПОРЯДОК
ПРИВЕДЕННЯ ЇХ В ДІЮ;
ПОРЯДОК ТА ПОСЛІДОВНІСТЬ ВСТАНОВЛЕННЯ МІННО-ВИБУХОВИХ ТА НЕВИБУХОВИХ ЗАГОРОДЖЕНЬ СИЛАМИ ВЗВОДУ.
3. ПРОВЕСТИ РЕКОГНОСЦИРОВКУ ОПОРНОГО ПУНКТУ, ПІД ЧАС ЯКОЇ ВИВЧИТИ МІСЦЕВІСТЬ (РЕЛЬЄФ,
ВЛАСТИВОСТІ, НАЯВНІСТЬ ПРИРОДНИХ ПЕРЕШКОД І МІСЦЕВИХ МАТЕРІАЛІВ);
МАСКУВАЛЬНІ
ВКАЗАТИ КОМАНДИРАМ ВІДДІЛЕНЬ ОРІЄНТИРИ ТА УТОЧНИТИ: НАРИС ПЕРЕДНЬОГО КРАЮ ОБОРОНИ РОТИ (ВЗВОДУ,
ВІДДІЛЕНЬ), РОЗТАШУВАННЯ ВОГНЕВИХ ПОЗИЦІЙ ТАНКІВ, ДОДАНИХ ВОГНЕВИХ ЗАСОБІВ, ОКОПІВ НА ГОЛОВНІЙ,
ТИМЧАСОВІЙ ТА ЗАПАСНІЙ ПОЗИЦІЯХ ДЛЯ БМП (БТР) З ЗАБИВАННЯМ КІЛКІВ (ВІХ);
МІСЦЕ РОЗТАШУВАННЯ КОМАНДНО-СПОСТЕРЕЖНОГО ПУНКТУ ТА СПОРУД НА НЬОМУ; МІСЦЯ ВСТАНОВЛЕННЯ ТА
ПОРЯ¬ДОК ЗАСТОСУВАННЯ КЕРОВАНИХ ІНЖЕНЕРНИХ БОЄПРИПАСІВ ТА ПЕРЕНОСНИХ КОМПЛЕКТІВ МІНУВАННЯ;
МІСЦЕ РОЗТАШУВАННЯ КОМАНДНО-СПОСТЕРЕЖНОГО ПУНКТУ ТА СПОРУД НА НЬОМУ; МІСЦЯ ВСТАНОВЛЕННЯ ТА
ПОРЯ¬ДОК ЗАСТОСУВАННЯ КЕРОВАНИХ ІНЖЕНЕРНИХ БОЄПРИПАСІВ ТА ПЕРЕНОСНИХ КОМПЛЕКТІВ МІНУВАННЯ;

22.

2. ПОСЛІДОВНІСТЬ ТА ЗМІСТ РОБОТИ КОМАНДИРА ПІДРОЗДІЛУ22
ПО ОРГАНІЗАЦІЇ ІНЖЕНЕРНОГО ОБЛАДНАННЯ ОПОРНИХ ПУНКТІВ.

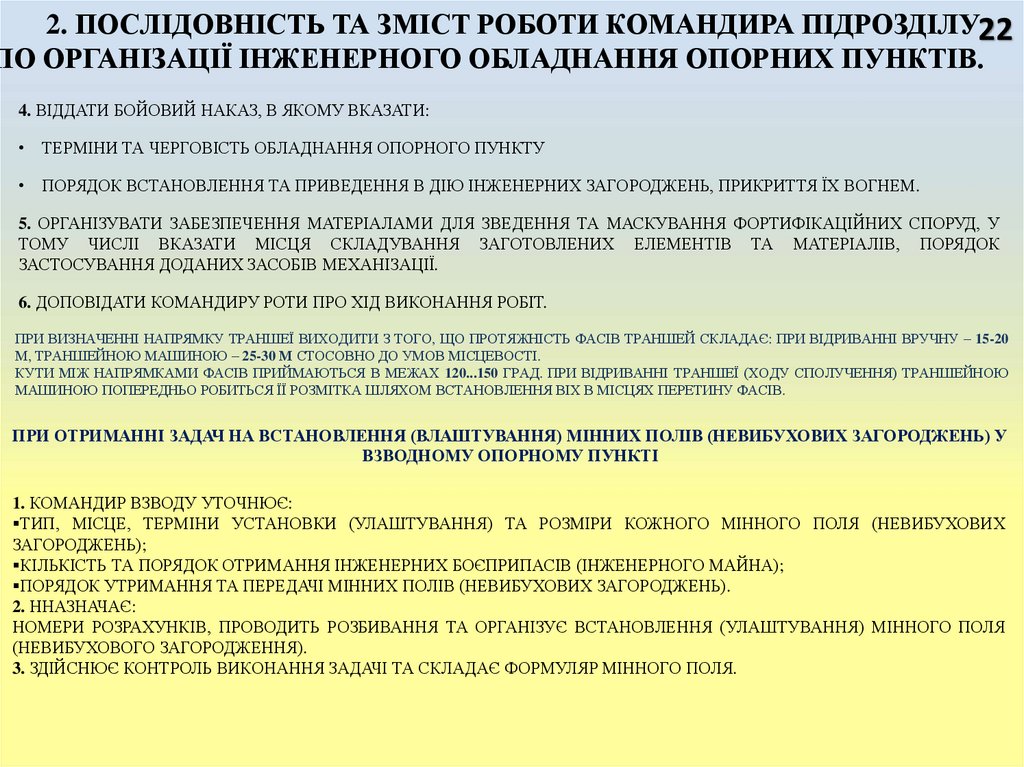

4. ВІДДАТИ БОЙОВИЙ НАКАЗ, В ЯКОМУ ВКАЗАТИ:
ТЕРМІНИ ТА ЧЕРГОВІСТЬ ОБЛАДНАННЯ ОПОРНОГО ПУНКТУ
ПОРЯДОК ВСТАНОВЛЕННЯ ТА ПРИВЕДЕННЯ В ДІЮ ІНЖЕНЕРНИХ ЗАГОРОДЖЕНЬ, ПРИКРИТТЯ ЇХ ВОГНЕМ.
5. ОРГАНІЗУВАТИ ЗАБЕЗПЕЧЕННЯ МАТЕРІАЛАМИ ДЛЯ ЗВЕДЕННЯ ТА МАСКУВАННЯ ФОРТИФІКАЦІЙНИХ СПОРУД, У
ТОМУ ЧИСЛІ ВКАЗАТИ МІСЦЯ СКЛАДУВАННЯ ЗАГОТОВЛЕНИХ ЕЛЕМЕНТІВ ТА МАТЕРІАЛІВ, ПОРЯДОК
ЗАСТОСУВАННЯ ДОДАНИХ ЗАСОБІВ МЕХАНІЗАЦІЇ.
6. ДОПОВІДАТИ КОМАНДИРУ РОТИ ПРО ХІД ВИКОНАННЯ РОБІТ.
ПРИ ВИЗНАЧЕННІ НАПРЯМКУ ТРАНШЕЇ ВИХОДИТИ З ТОГО, ЩО ПРОТЯЖНІСТЬ ФАСІВ ТРАНШЕЙ СКЛАДАЄ: ПРИ ВІДРИВАННІ ВРУЧНУ – 15-20
М, ТРАНШЕЙНОЮ МАШИНОЮ – 25-30 М СТОСОВНО ДО УМОВ МІСЦЕВОСТІ.
КУТИ МІЖ НАПРЯМКАМИ ФАСІВ ПРИЙМАЮТЬСЯ В МЕЖАХ 120...150 ГРАД. ПРИ ВІДРИВАННІ ТРАНШЕЇ (ХОДУ СПОЛУЧЕННЯ) ТРАНШЕЙНОЮ
МАШИНОЮ ПОПЕРЕДНЬО РОБИТЬСЯ ЇЇ РОЗМІТКА ШЛЯХОМ ВСТАНОВЛЕННЯ ВІХ В МІСЦЯХ ПЕРЕТИНУ ФАСІВ.
ПРИ ОТРИМАННІ ЗАДАЧ НА ВСТАНОВЛЕННЯ (ВЛАШТУВАННЯ) МІННИХ ПОЛІВ (НЕВИБУХОВИХ ЗАГОРОДЖЕНЬ) У
ВЗВОДНОМУ ОПОРНОМУ ПУНКТІ
1. КОМАНДИР ВЗВОДУ УТОЧНЮЄ:
ТИП, МІСЦЕ, ТЕРМІНИ УСТАНОВКИ (УЛАШТУВАННЯ) ТА РОЗМІРИ КОЖНОГО МІННОГО ПОЛЯ (НЕВИБУХОВИХ
ЗАГОРОДЖЕНЬ);
КІЛЬКІСТЬ ТА ПОРЯДОК ОТРИМАННЯ ІНЖЕНЕРНИХ БОЄПРИПАСІВ (ІНЖЕНЕРНОГО МАЙНА);
ПОРЯДОК УТРИМАННЯ ТА ПЕРЕДАЧІ МІННИХ ПОЛІВ (НЕВИБУХОВИХ ЗАГОРОДЖЕНЬ).
2. ННАЗНАЧАЄ:
НОМЕРИ РОЗРАХУНКІВ, ПРОВОДИТЬ РОЗБИВАННЯ ТА ОРГАНІЗУЄ ВСТАНОВЛЕННЯ (УЛАШТУВАННЯ) МІННОГО ПОЛЯ
(НЕВИБУХОВОГО ЗАГОРОДЖЕННЯ).
3. ЗДІЙСНЮЄ КОНТРОЛЬ ВИКОНАННЯ ЗАДАЧІ ТА СКЛАДАЄ ФОРМУЛЯР МІННОГО ПОЛЯ.

23.

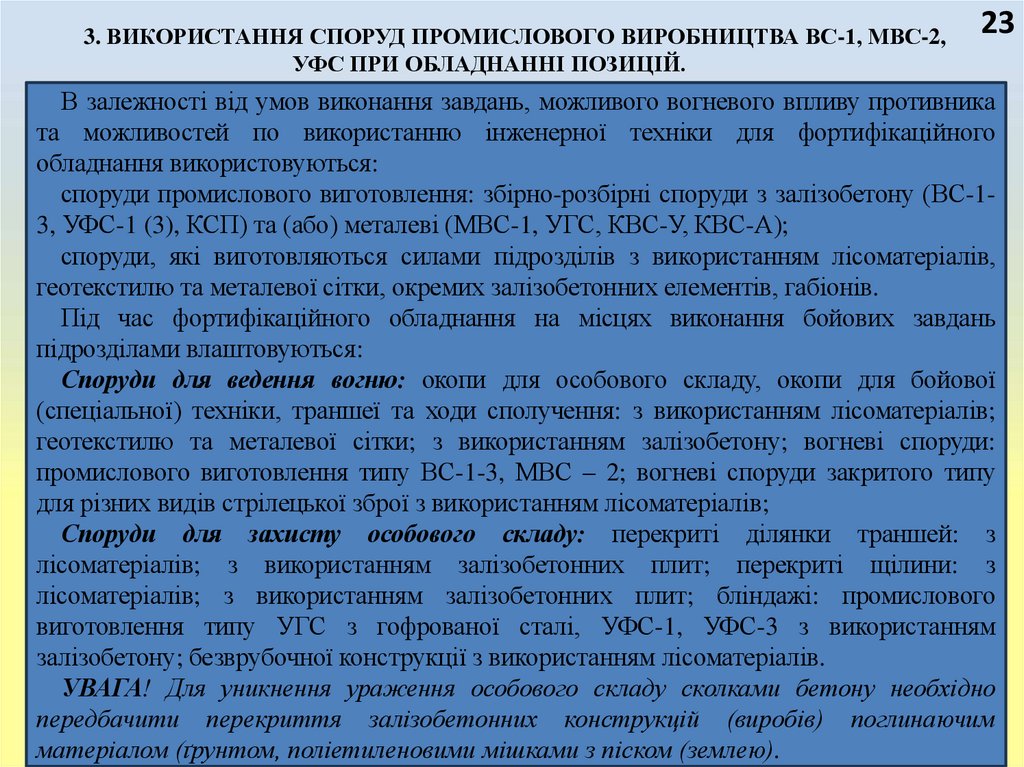

3. ВИКОРИСТАННЯ СПОРУД ПРОМИСЛОВОГО ВИРОБНИЦТВА ВС-1, МВС-2,
УФС ПРИ ОБЛАДНАННІ ПОЗИЦІЙ.
23
В залежності від умов виконання завдань, можливого вогневого впливу противника
та можливостей по використанню інженерної техніки для фортифікаційного
обладнання використовуються:
споруди промислового виготовлення: збірно-розбірні споруди з залізобетону (ВС-13, УФС-1 (3), КСП) та (або) металеві (МВС-1, УГС, КВС-У, КВС-А);
споруди, які виготовляються силами підрозділів з використанням лісоматеріалів,
геотекстилю та металевої сітки, окремих залізобетонних елементів, габіонів.
Під час фортифікаційного обладнання на місцях виконання бойових завдань
підрозділами влаштовуються:
Споруди для ведення вогню: окопи для особового складу, окопи для бойової
(спеціальної) техніки, траншеї та ходи сполучення: з використанням лісоматеріалів;
геотекстилю та металевої сітки; з використанням залізобетону; вогневі споруди:
промислового виготовлення типу ВС-1-3, МВС – 2; вогневі споруди закритого типу
для різних видів стрілецької зброї з використанням лісоматеріалів;
Споруди для захисту особового складу: перекриті ділянки траншей: з
лісоматеріалів; з використанням залізобетонних плит; перекриті щілини: з
лісоматеріалів; з використанням залізобетонних плит; бліндажі: промислового
виготовлення типу УГС з гофрованої сталі, УФС-1, УФС-3 з використанням
залізобетону; безврубочної конструкції з використанням лісоматеріалів.
УВАГА! Для уникнення ураження особового складу сколками бетону необхідно
передбачити перекриття залізобетонних конструкцій (виробів) поглинаючим
матеріалом (ґрунтом, поліетиленовими мішками з піском (землею).

24.

3. ВИКОРИСТАННЯ СПОРУД ПРОМИСЛОВОГО ВИРОБНИЦТВА ВС-1, МВС-2,
УФС ПРИ ОБЛАДНАННІ ПОЗИЦІЙ.

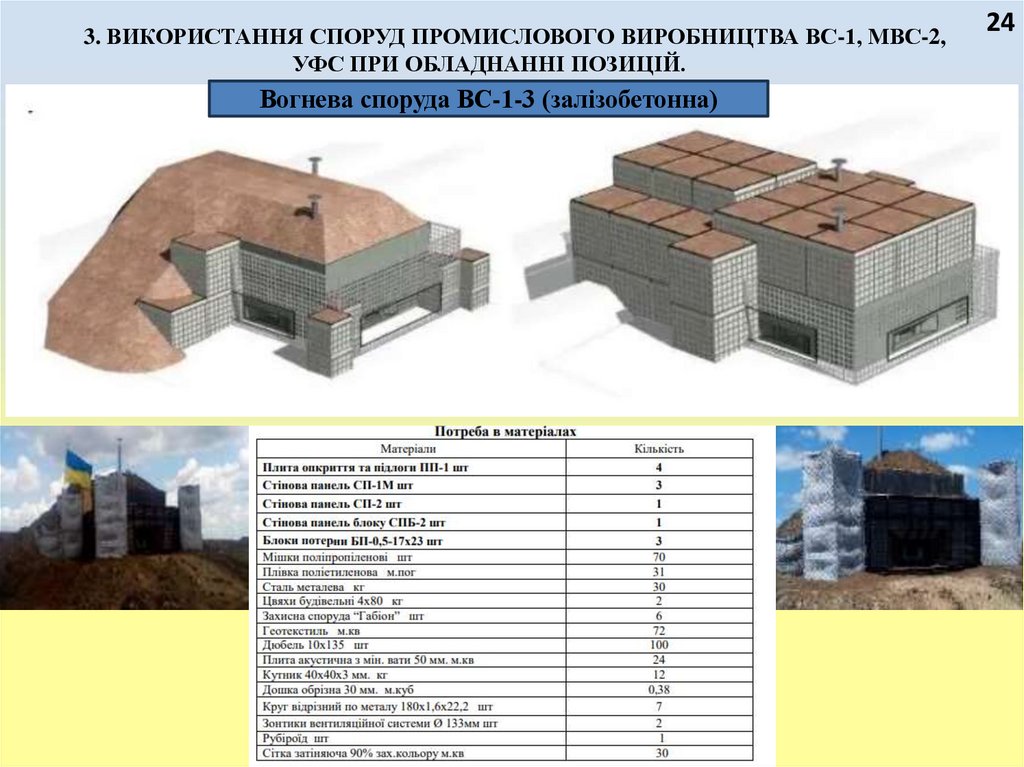

Вогнева споруда ВС-1-3 (залізобетонна)
24

25.

3. ВИКОРИСТАННЯ СПОРУД ПРОМИСЛОВОГО ВИРОБНИЦТВА ВС-1, МВС-2,
УФС ПРИ ОБЛАДНАННІ ПОЗИЦІЙ.
Бліндаж з використанням:
лісоматеріалу
залізобетону УФС-1
комплекту УГС
25

26.

3. ВИКОРИСТАННЯ СПОРУД ПРОМИСЛОВОГО ВИРОБНИЦТВА ВС-1, МВС-2,
УФС ПРИ ОБЛАДНАННІ ПОЗИЦІЙ.
26
УВАГА! Бліндажі з лісоматеріалів облаштовуються довжиною 4 м, місткістю на
8 чоловік (місць для відпочинку лежачі – 4, для відпочинку сидячи – 4) або довжиною
2,5 м, місткістю на 4 чоловіка (місць для відпочинку лежачі – 3, для відпочинку сидячи
– 1).
ЗАСТЕРЕЖЕННЯ! Ділянка траншеї (ходу сполучення) довжиною 2,5 м перед
входом в бліндаж перекривається колодами діаметром не менше 14 см з обсипанням
ґрунтом товщиною не менше 0,8 м Для облаштування входу в бліндаж можуть
використовуватись: елементи з хвилястої сталі, мішки поліпропіленові з піском.
В холодну пору року в бліндажах встановлюються печі для обігріву особового
складу – табельні або виготовленні на місці з місцевих матеріалів (відер, металевих
бідонів тощо).
Для вентиляції бліндажу облаштовується вентиляційний короби, отвори яких
закриваються захисними пристроями виготовлених з місцевих матеріалів.
Бліндаж УФС-1(3) виконується із збірних залізобетонних елементів коробчастого
перерізу (потерн) та стінових панелей, які блокуються між собою. З’єднання блоків
між собою та з панелями виконується за допомогою зварювання (кріплення дротом
в’язальним). Укріплення входу в споруду виконується за допомогою дерев’яних
жердин. Після влаштування зовнішньої рулонної оклеювальної гідроізоляції
виконується засипка ґрунтом.

27.

27

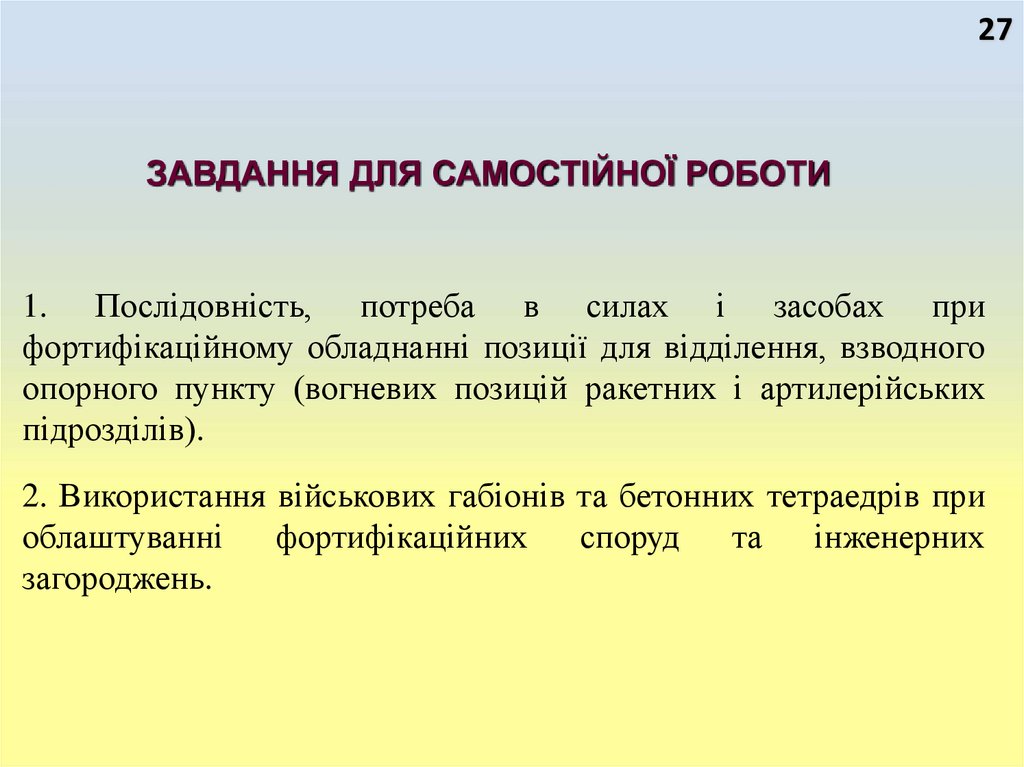

ЗАВДАННЯ ДЛЯ САМОСТІЙНОЇ РОБОТИ
1. Послідовність, потреба в силах і засобах при
фортифікаційному обладнанні позиції для відділення, взводного
опорного пункту (вогневих позицій ракетних і артилерійських
підрозділів).
2. Використання військових габіонів та бетонних тетраедрів при
облаштуванні
фортифікаційних
споруд
та
інженерних
загороджень.

28.

ВІЙСЬКОВИЙ ІНСТИТУТ ТЕЛЕКОМУНІКАЦІЙ ТА ІНФОРМАТИЗАЦІЇ
імені ГЕРОЇВ КРУТ
viti.edu.ua
ДЯКУЮ
за увагу!
КИЇВ-2025
English     Русский Правила
