Градостроительный комплекс Москвы

1. МНОГОФУНКЦИОНАЛЬНЫЙ ОФИСНЫЙ КОМПЛЕКС С ВЫСТАВОЧНЫМ ПРОСТРАНСТВОМ АРХИТЕКТУРНО-ГРАДОСТРОИТЕЛЬНАЯ КОНЦЕПЦИЯ ГЕОРГИЕВСКИЙ

ПЕРЕУЛОК, ЗУ 3/2/2 (ЦАО)
77:01:0001006:2100

2. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

Адрес:
ЦАО, Тверской р-н, Георгиевский
переулок, зу 3/2/2
Заказчик:
АО «ДОМ СОЮЗОВ»
Проектная
организация:
ООО «Уайт Стоун»
Схема расположения в районе
Ортофотосъемка
Марьина Роща
77:01:0001006:2100
ГПЗУ № RU77203000-032431
Площадь земельного участка - 0,0460 Га
Марьина роща
Станколит
Основные виды разрешенного использования земельного участка:
- Размещение постоянных или временных гаражей с несколькими
стояночными местами, стоянок (парковок), гаражей, в том числе
многоярусных, не указанных в коде 2.7.1.0 (4.9.0)
- Размещение сооружений, имеющих назначение по временному
хранению, распределению и перевалке грузов (за исключением
хранения стратегических запасов), не являющихся частями
производственных комплексов, на которых был создан груз:
промышленные базы, склады, погрузочные терминалы и доки,
нефтехранилища и нефтеналивные станции, газовые хранилища
и обслуживающие их газоконденсатные и газоперекачивающие
станции,
элеваторы
и
т.п.;
продовольственные
и
непродовольственные склады, за исключением
железнодорожных перевалочных складов (6.9.0)
Марьина Роща
Технико-экономические показатели по ГПЗУ:
Предельная высота (м.) – по существующему положению;
Максимальный процент застройки (%) – по существующему
положению;
Максимальная плотность (тыс.кв.м/га) – по существующему
положению.
Технико-экономические показатели по проекту:
плотность застройки – 59 тыс.кв.м/га
суммарная поэтажная площадь
в габаритах наружных стен – 2 700 кв.м
Развёртка вдоль Георгиевского переулка
Основной материал фасадов – крупноформатные керамогранитные панели
2

3. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

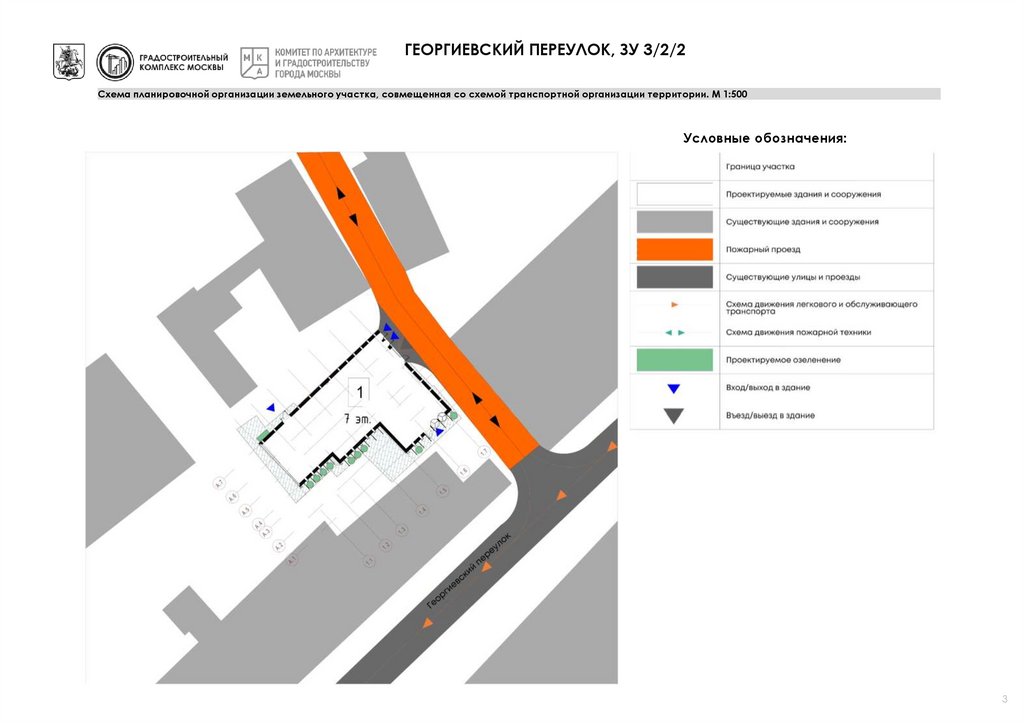

Схема планировочной организации земельного участка, совмещенная со схемой транспортной организации территории. М 1:500
Условные обозначения:
3

4. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

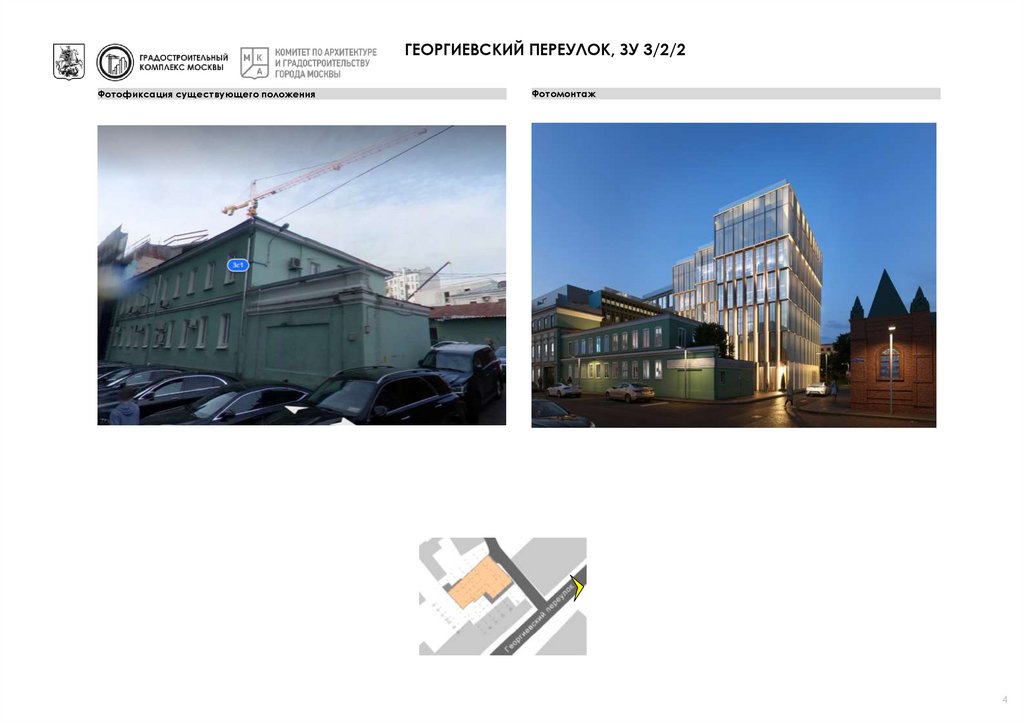

Фотофиксация существующего положения
Фотомонтаж
4

5. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

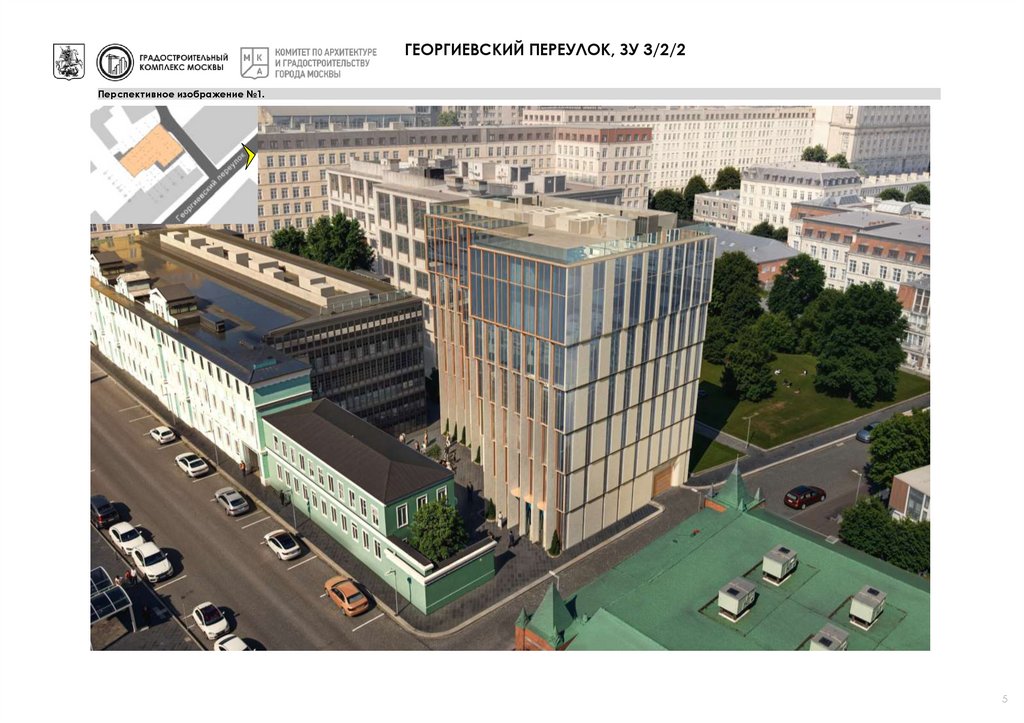

Перспективное изображение №1.
5-Й ПРОЕЗД МАРЬИНОЙ
РОЩИ
ОКТЯБРЬСКАЯ УЛИЦА
5

6. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

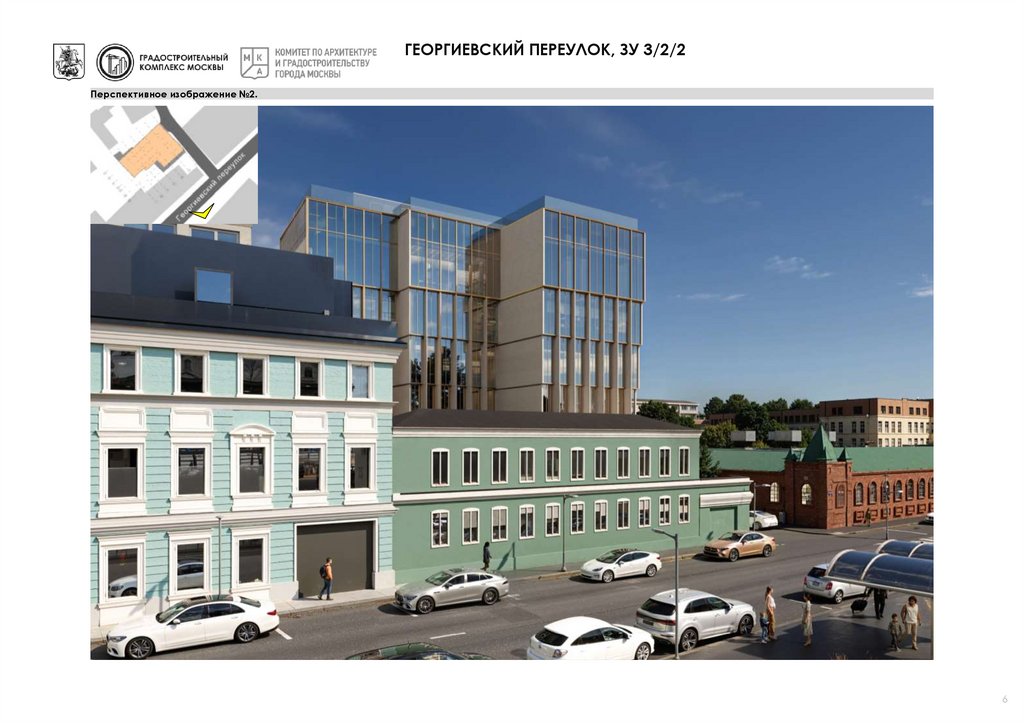

Перспективное изображение №2.
6

7. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

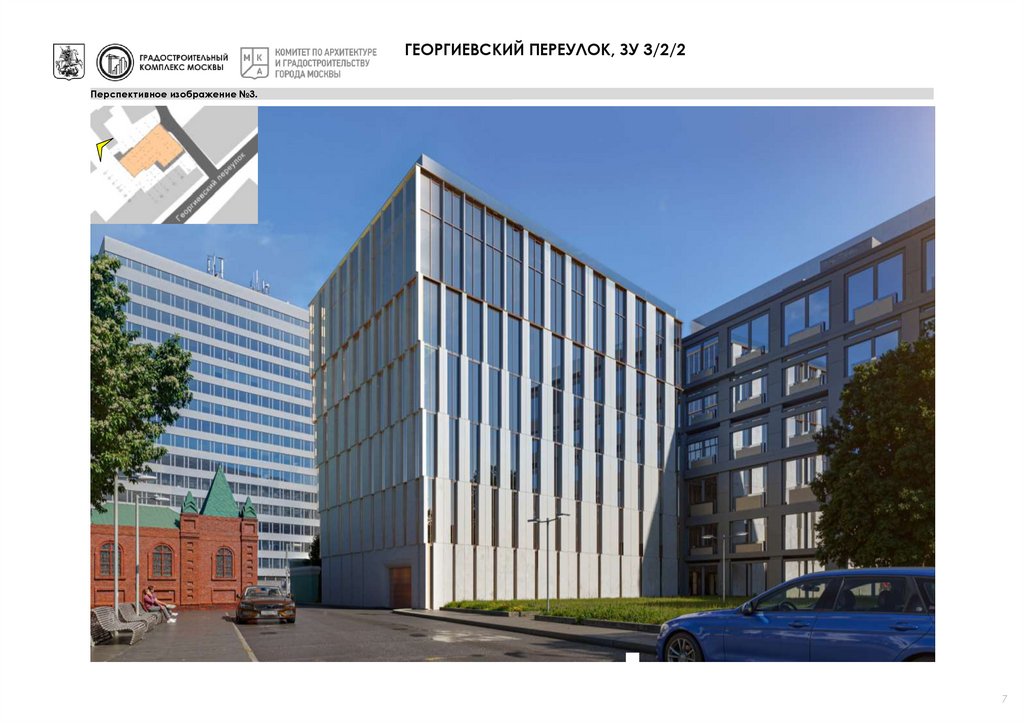

Перспективное
№3.
Перспективноеизображение
№6.
7

8. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

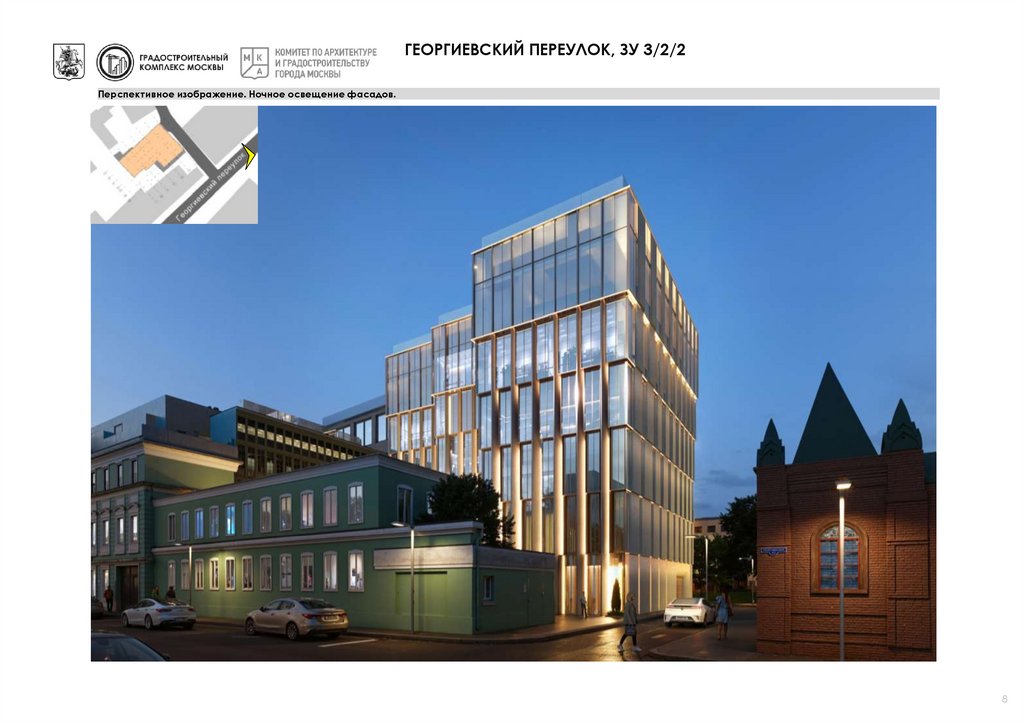

Перспективное изображение. Ночное освещение фасадов.
8

9. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

Материалы комплексного благоустройства

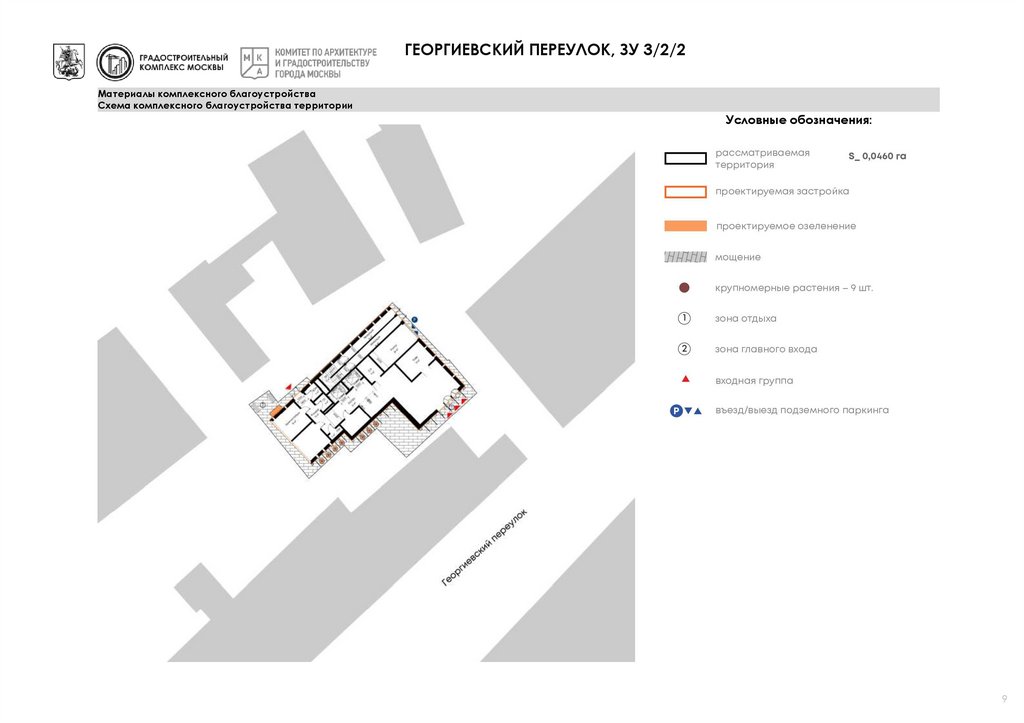

Схема комплексного благоустройства территории
Условные обозначения:
9

10. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

Материалы комплексного благоустройства

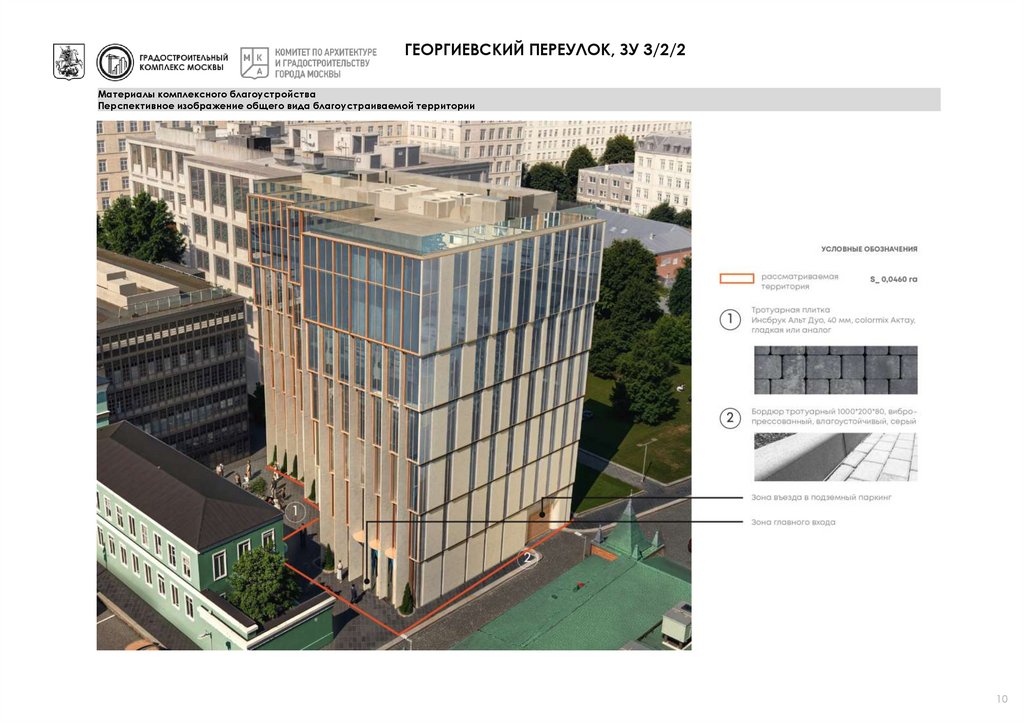

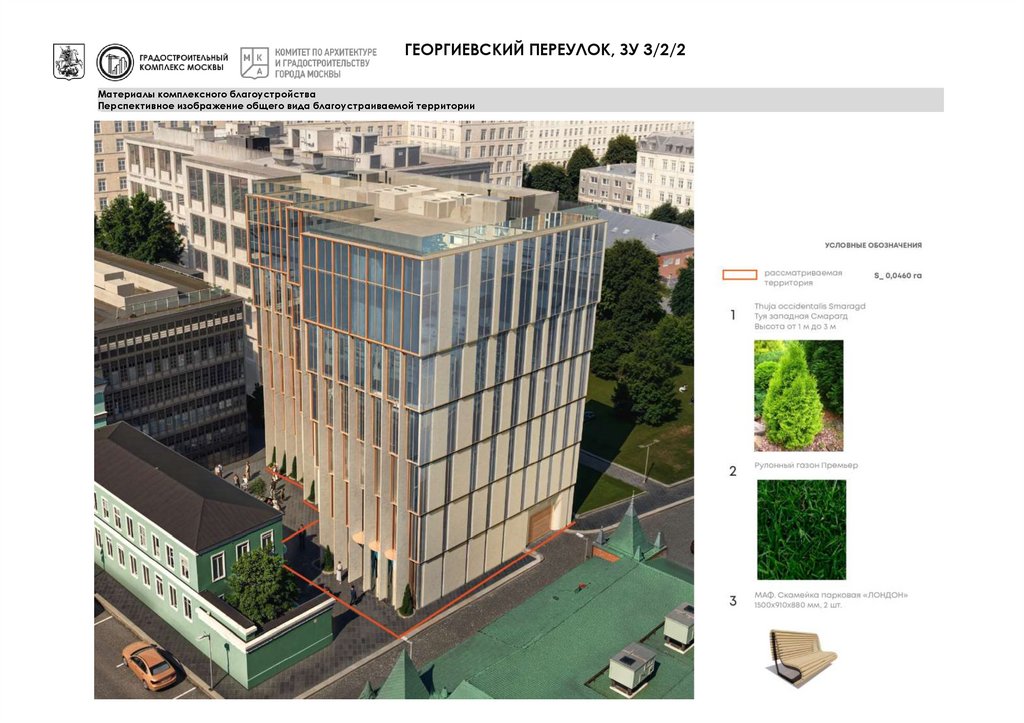

Перспективное изображение общего вида благоустраиваемой территории
10

11. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

Материалы
Материалыкомплексного
комплексногоблагоустройства
благоустройства
Перспективное
Перспективноеизображение
изображениеобщего
общеговида
видаблагоустраиваемой
благоустраиваемойтерритории
территории

12. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

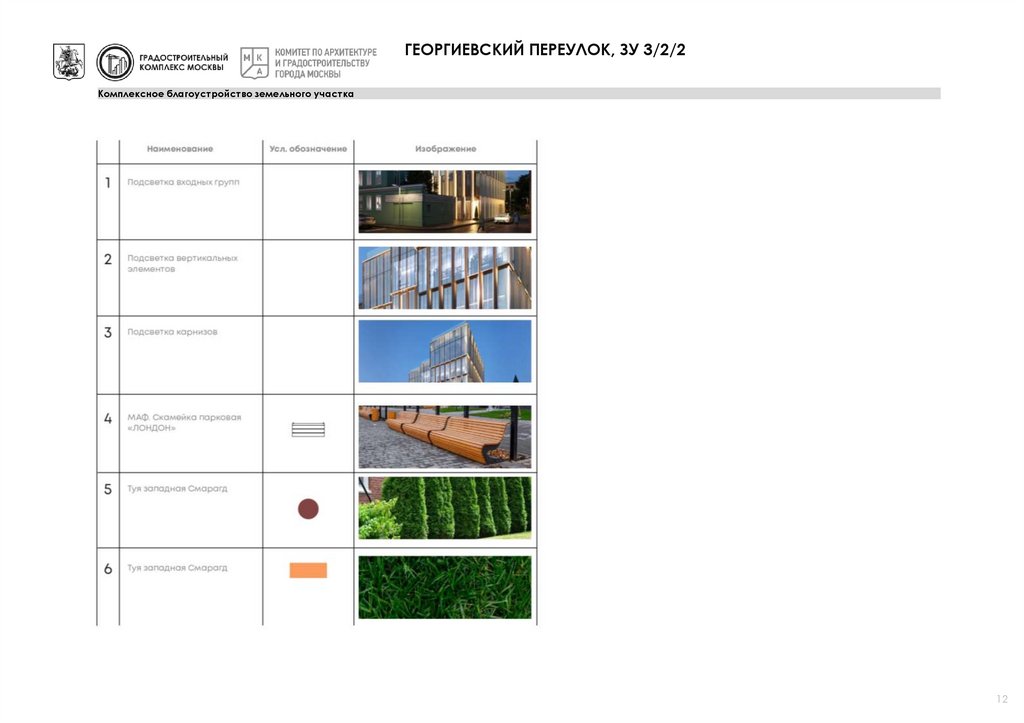

Комплексное благоустройство земельного участка
12

13. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

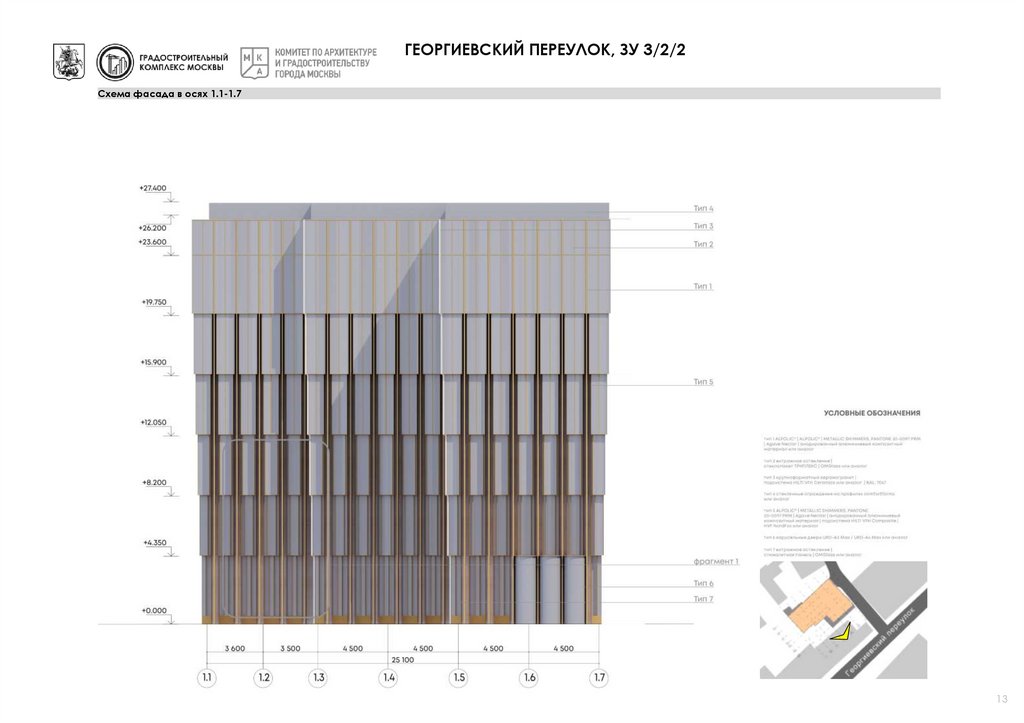

Схема фасада в осях 1.1-1.7
13

14. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

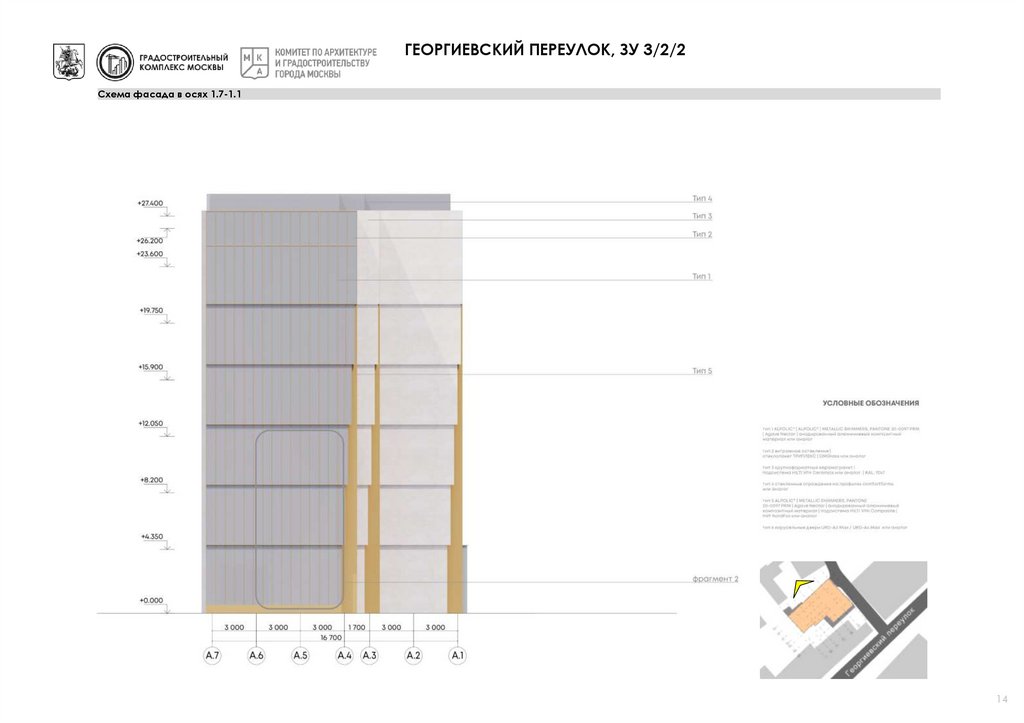

Схема фасада в осях 1.7-1.1
14

15. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

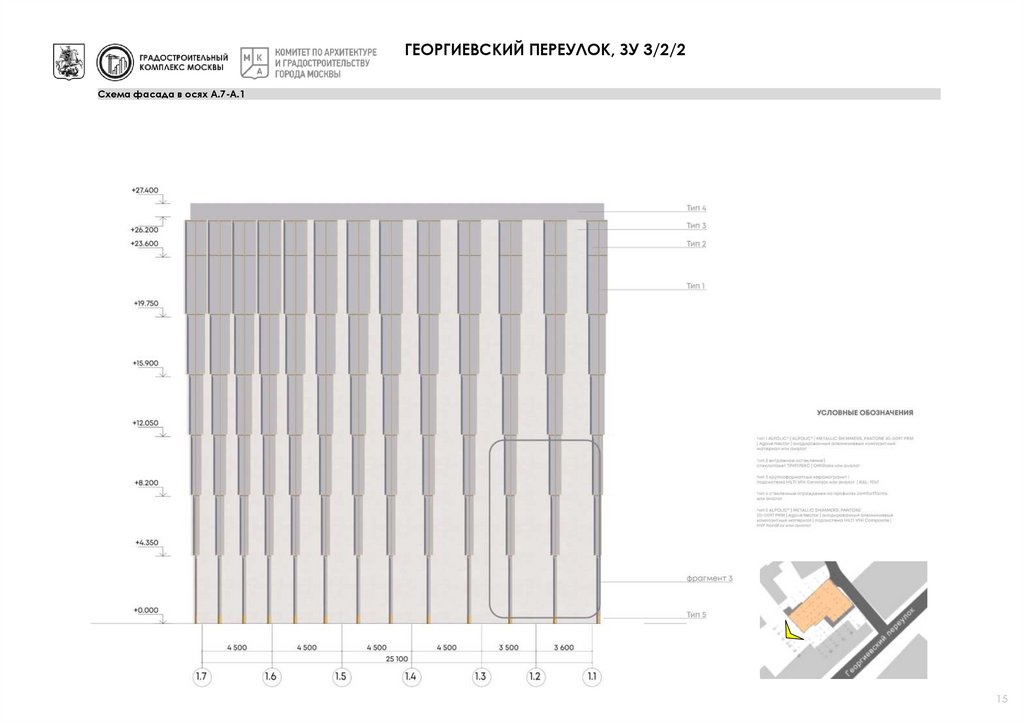

Схема фасада в осях А.7-А.1
15

16. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

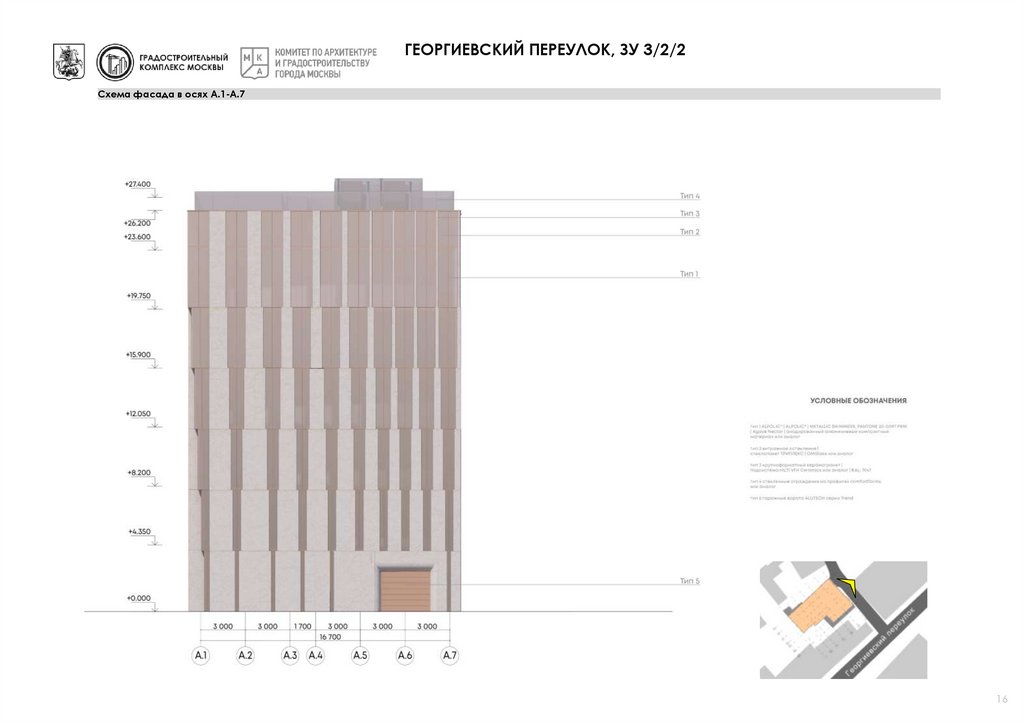

Схема фасада в осях А.1-А.7
16

17. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

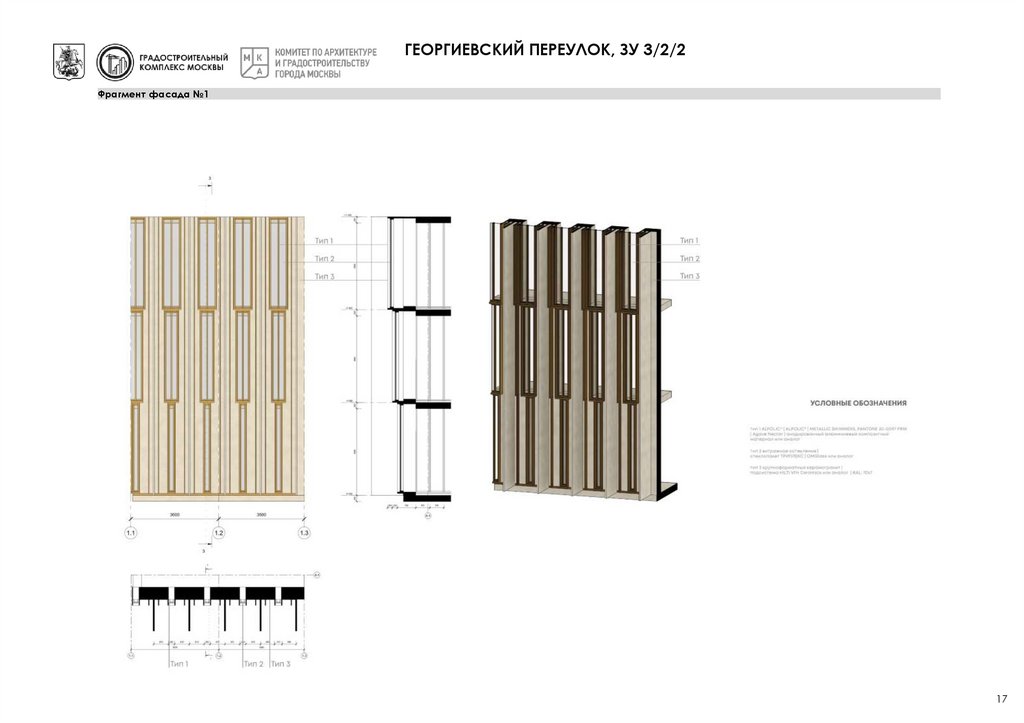

Фрагмент фасада №1
17

18. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

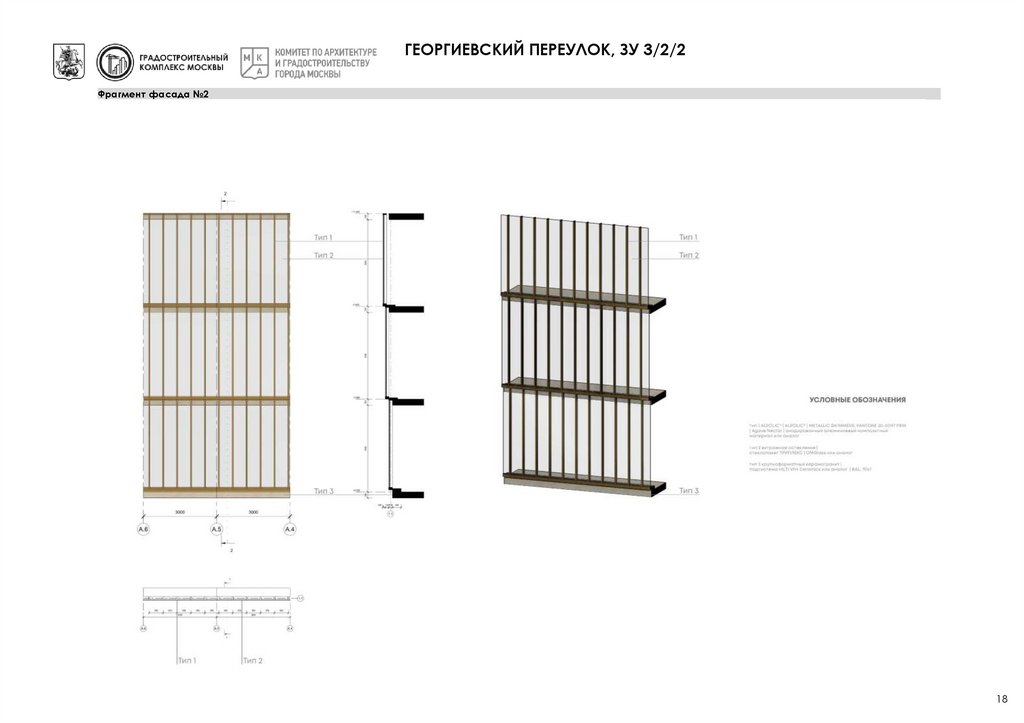

Фрагмент фасада №2
18

19. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

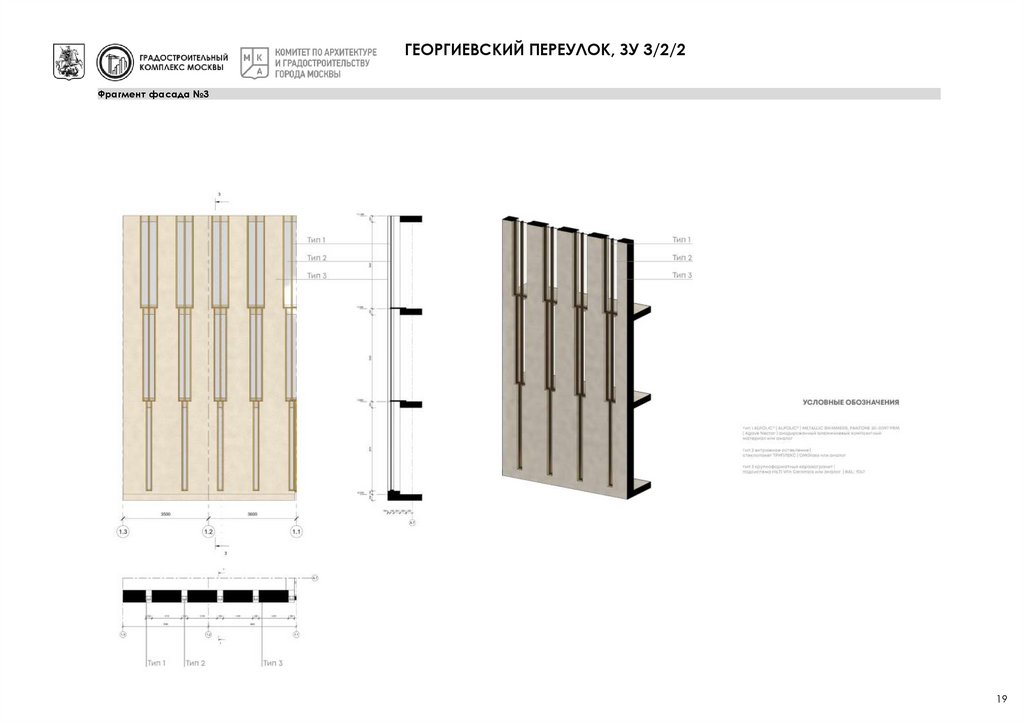

Фрагмент фасада №3
19

20. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

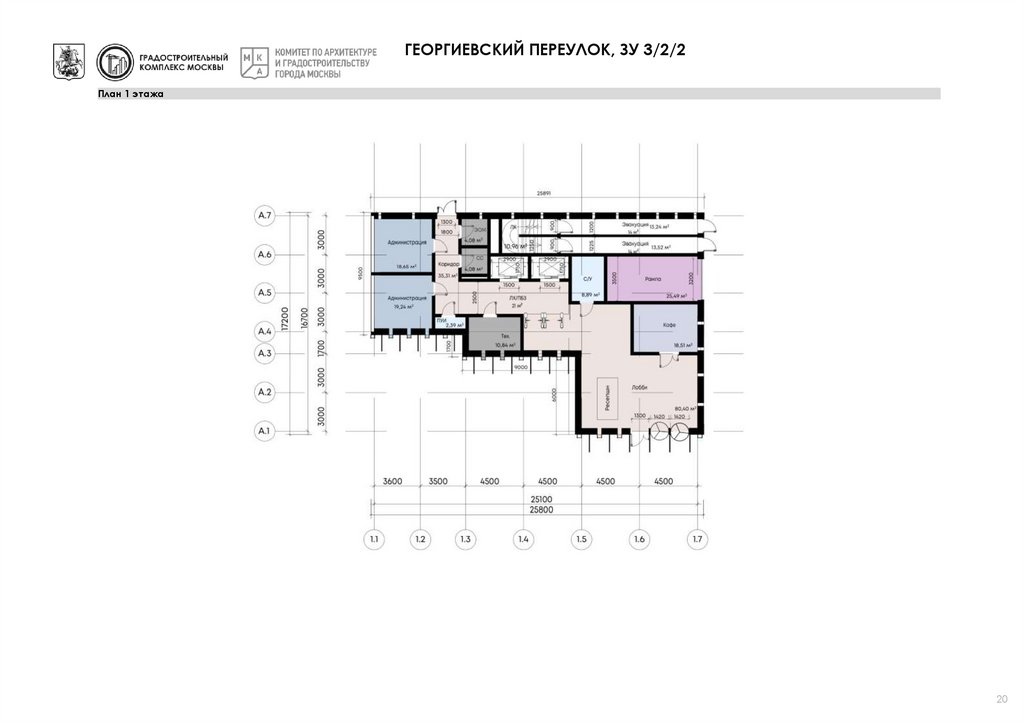

План 1 этажа
20

21. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

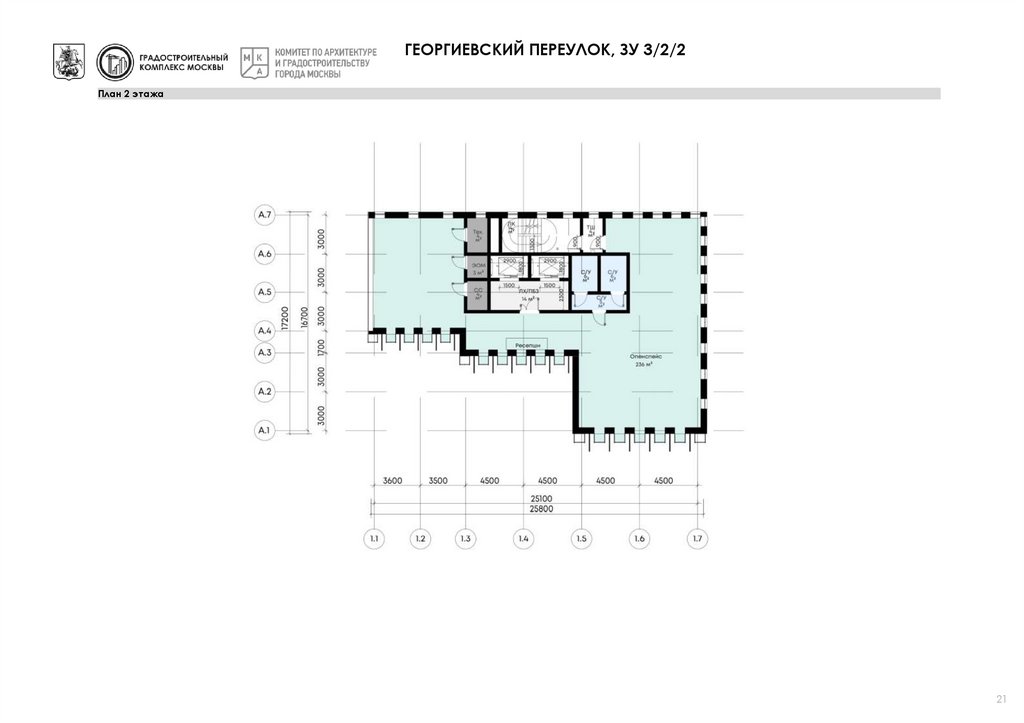

План 2 этажа
21

22. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

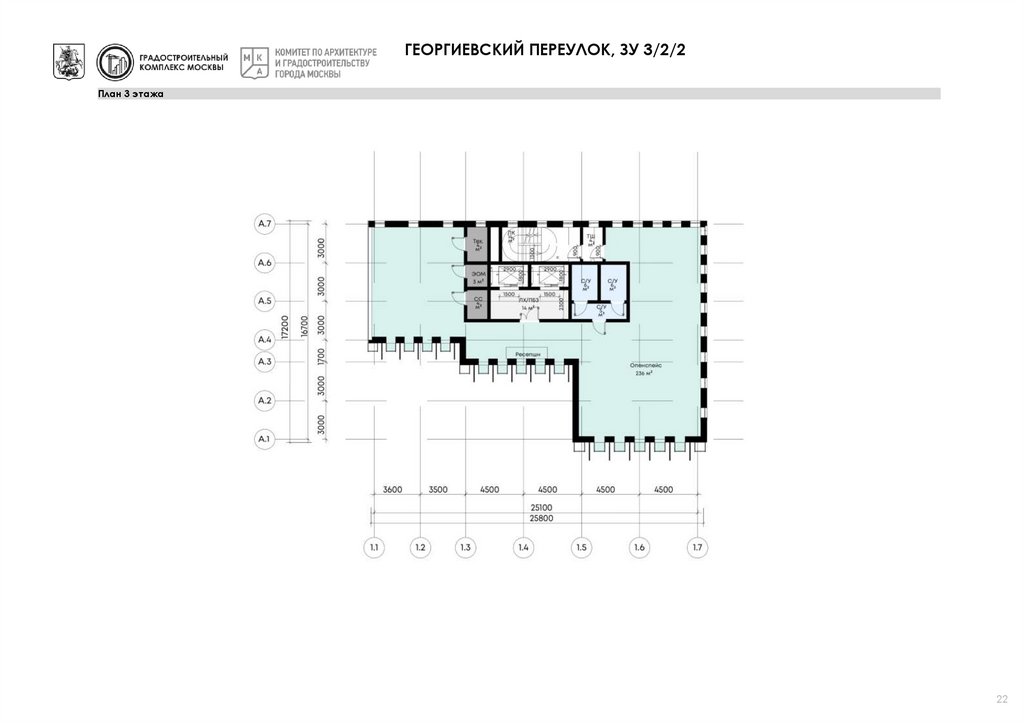

План 3 этажа
22

23. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

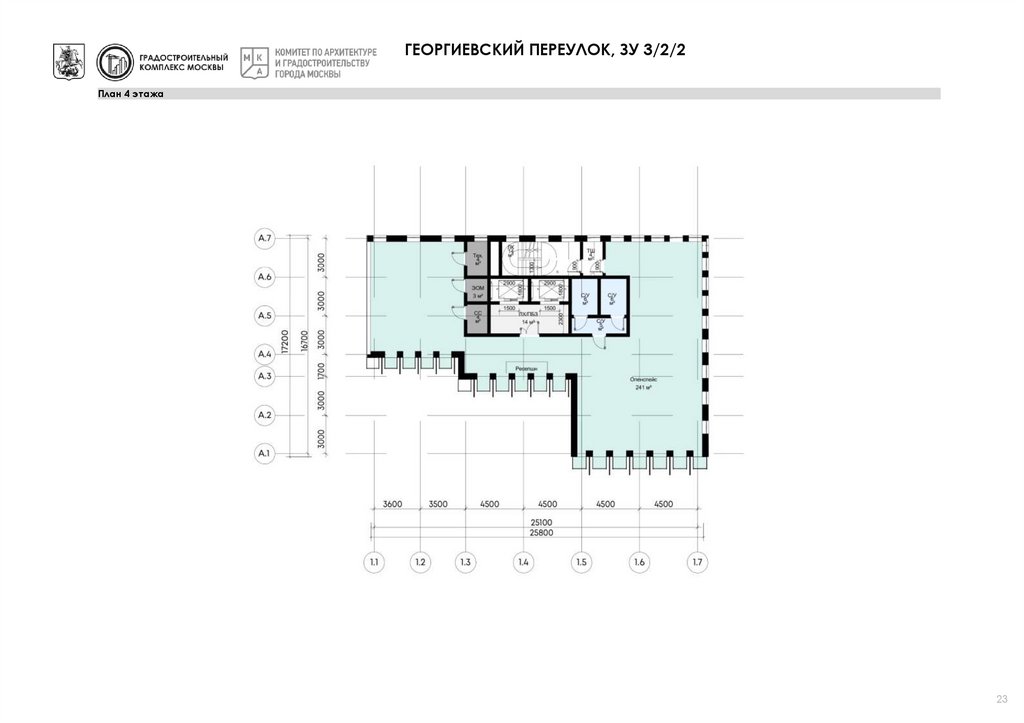

План 4 этажа
23

24. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

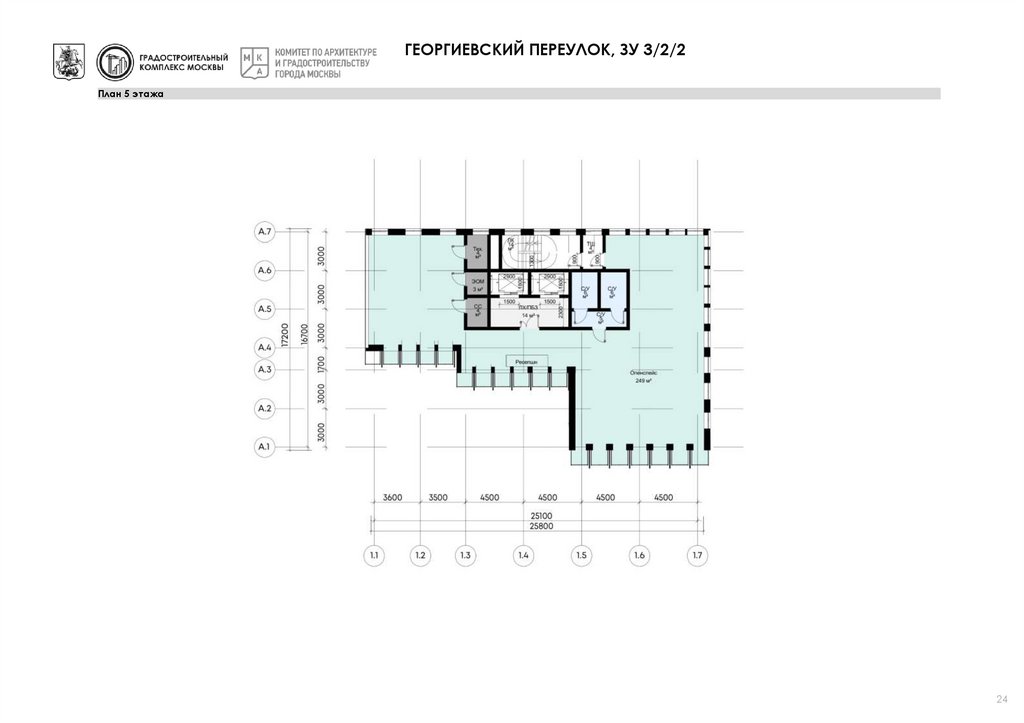

План 5 этажа
24

25. ГЕОРГИЕВСКИЙ ПЕРЕУЛОК, ЗУ 3/2/2

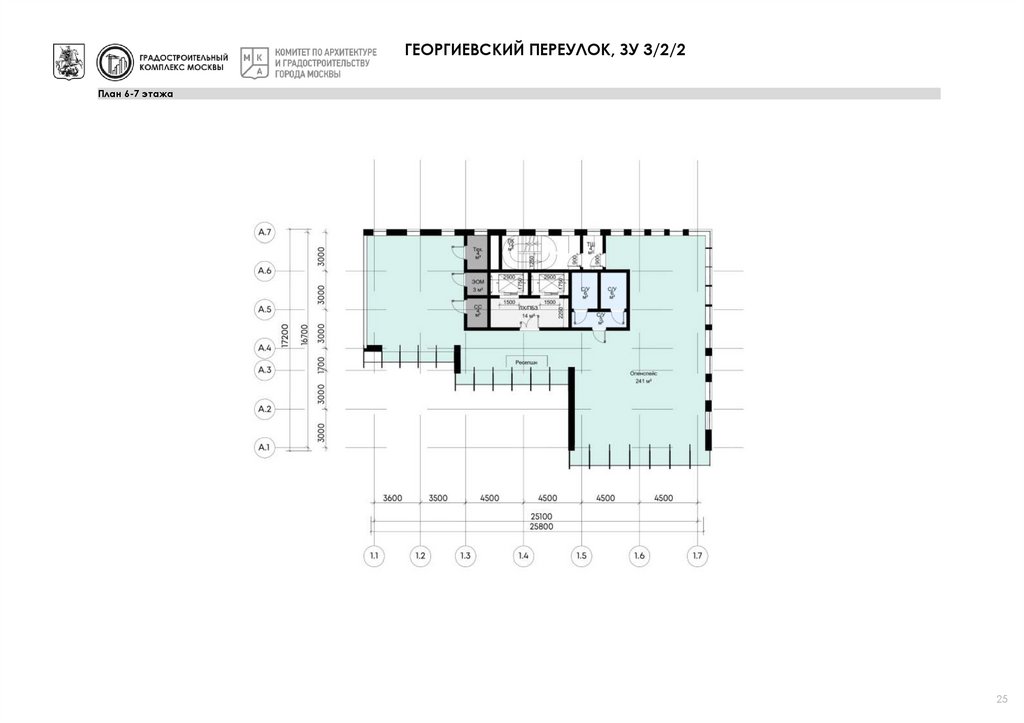

План 6-7 этажа
25
