Основная надпись чертежа ГОСТ 2.104–2006

1. Практическая работа №1

Основная надпись
чертежа
ГОСТ 2.104–2006

2.

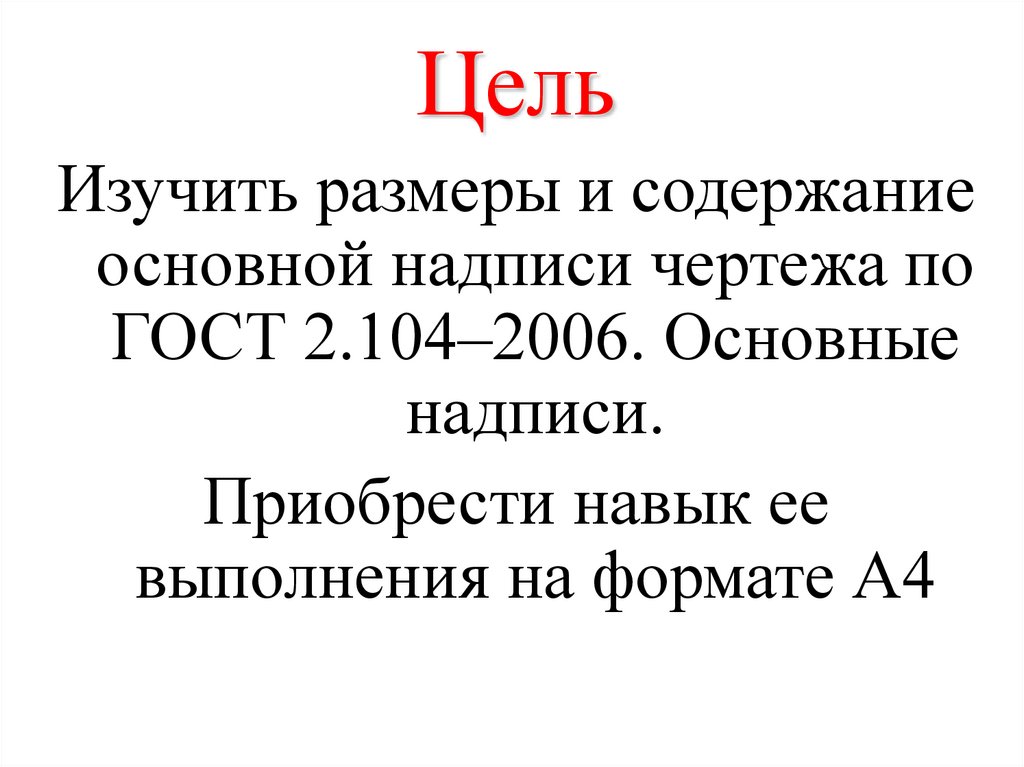

Цель
Изучить размеры и содержание
основной надписи чертежа по
ГОСТ 2.104–2006. Основные
надписи.
Приобрести навык ее
выполнения на формате А4

3.

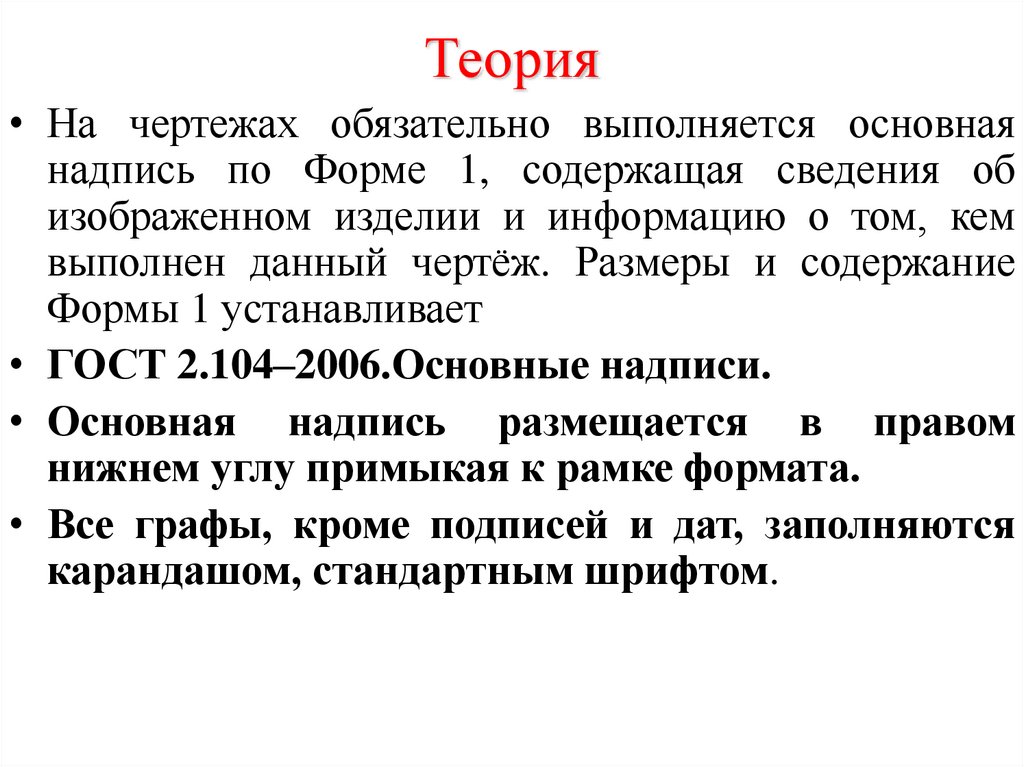

Теория
• На чертежах обязательно выполняется основная
надпись по Форме 1, содержащая сведения об
изображенном изделии и информацию о том, кем
выполнен данный чертёж. Размеры и содержание
Формы 1 устанавливает
• ГОСТ 2.104–2006.Основные надписи.
• Основная надпись размещается в правом
нижнем углу примыкая к рамке формата.
• Все графы, кроме подписей и дат, заполняются
карандашом, стандартным шрифтом.

4.

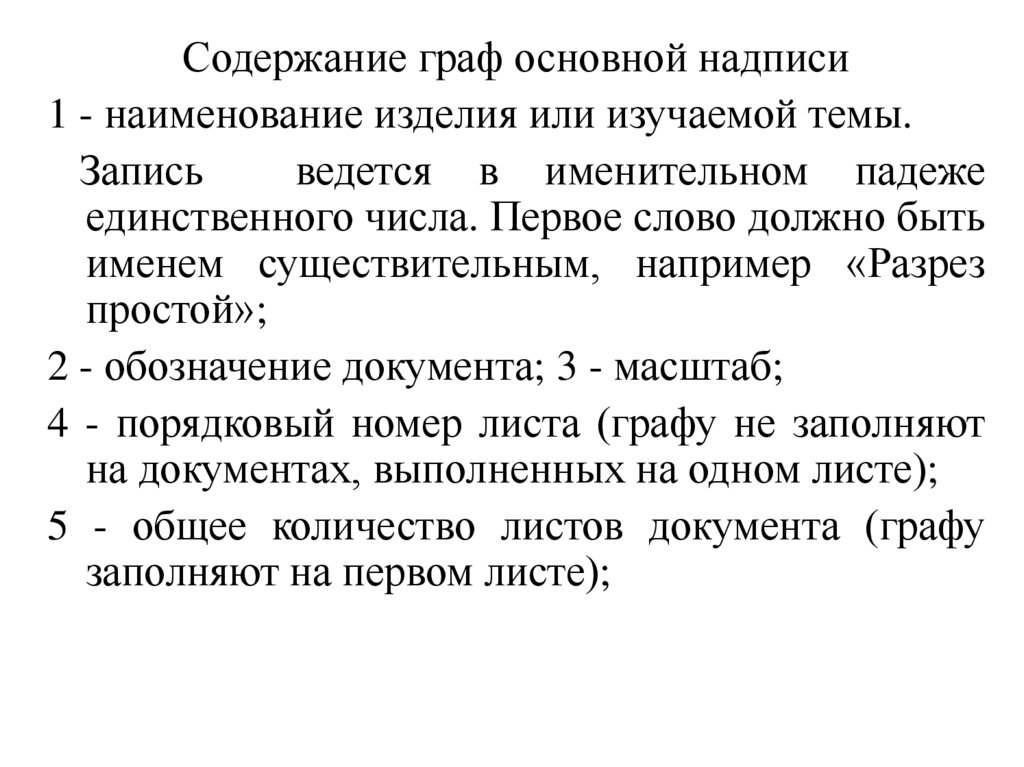

Содержание граф основной надписи
1 - наименование изделия или изучаемой темы.
Запись
ведется в именительном падеже
единственного числа. Первое слово должно быть
именем существительным, например «Разрез
простой»;
2 - обозначение документа; 3 - масштаб;
4 - порядковый номер листа (графу не заполняют
на документах, выполненных на одном листе);
5 - общее количество листов документа (графу
заполняют на первом листе);

5.

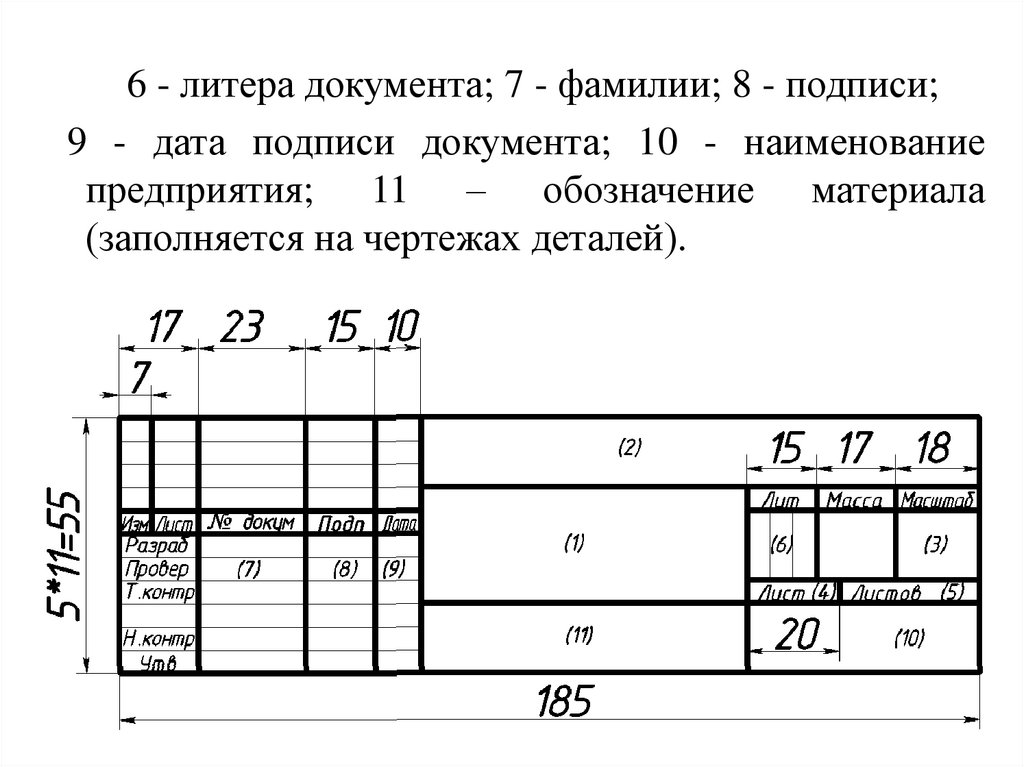

6 - литера документа; 7 - фамилии; 8 - подписи;
9 - дата подписи документа; 10 - наименование
предприятия; 11 – обозначение материала
(заполняется на чертежах деталей).

6.

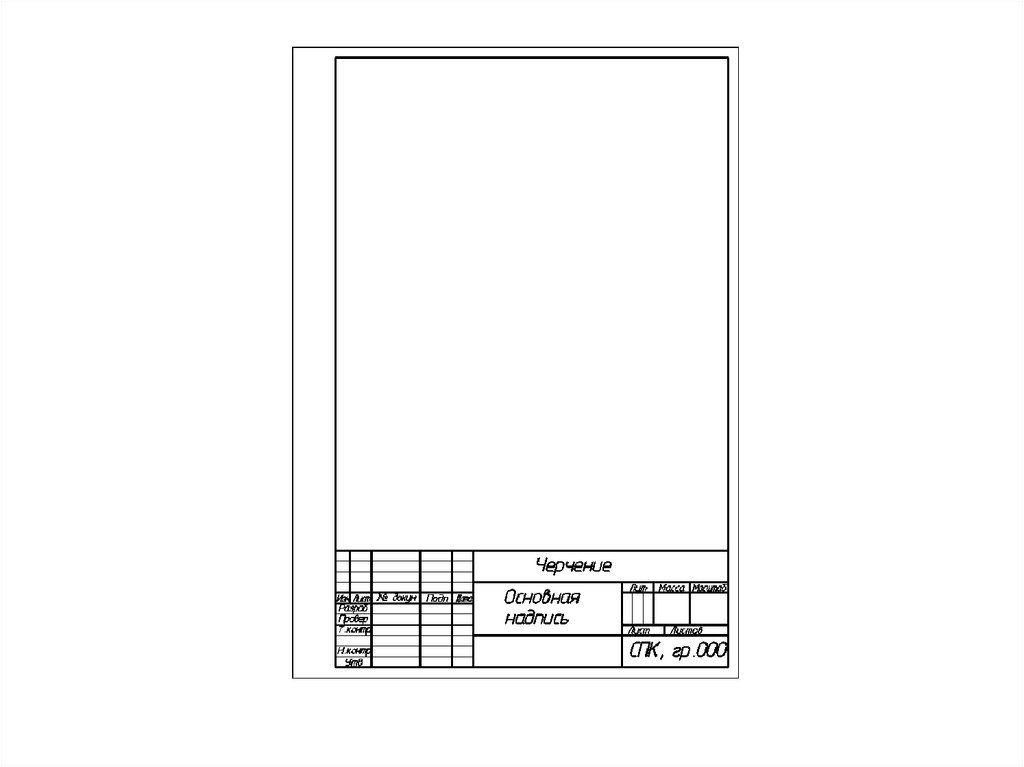

7.

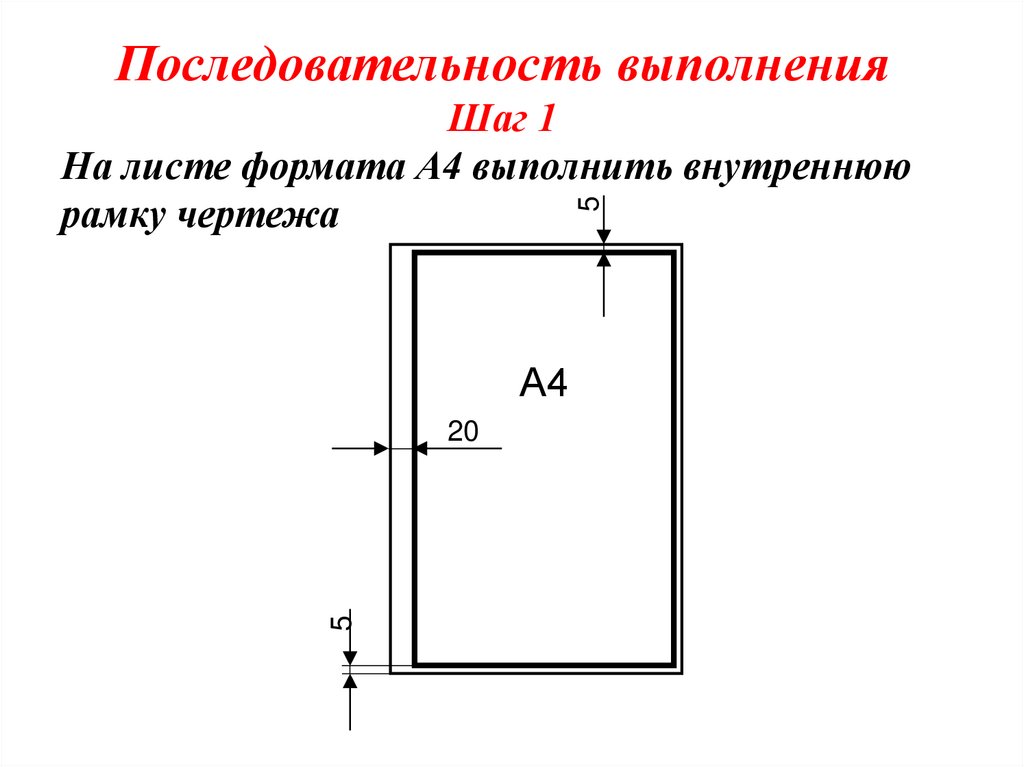

Последовательность выполнения
5
Шаг 1
На листе формата А4 выполнить внутреннюю
рамку чертежа
А4
5
20

8.

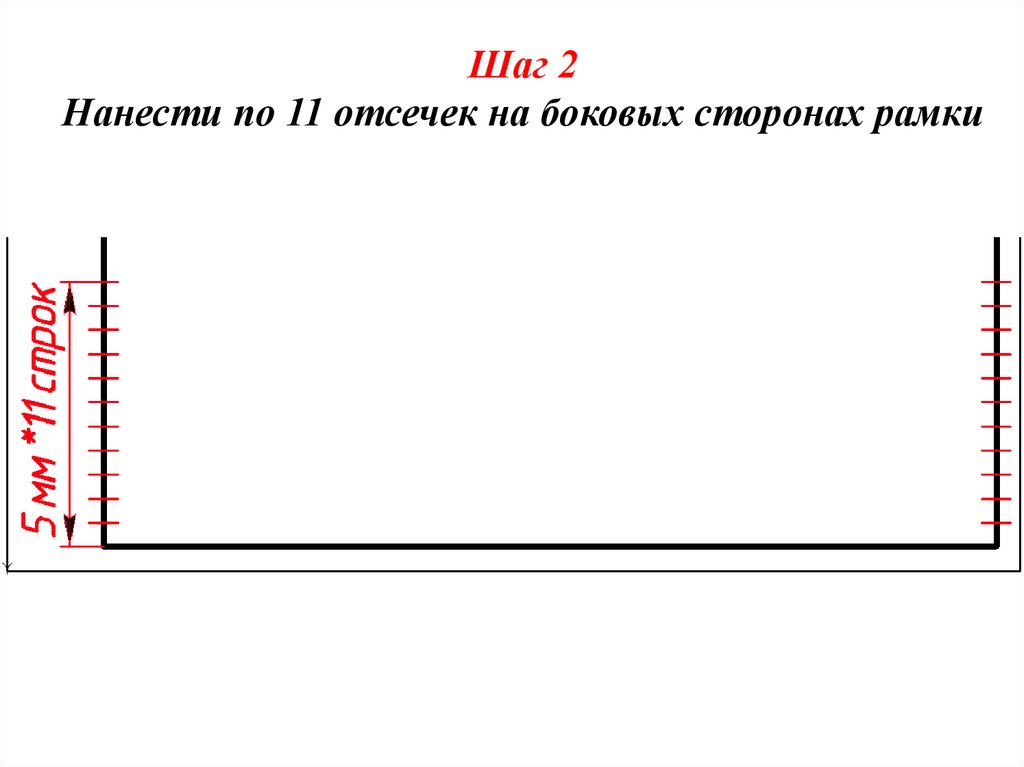

Шаг 2
Нанести по 11 отсечек на боковых сторонах рамки

9.

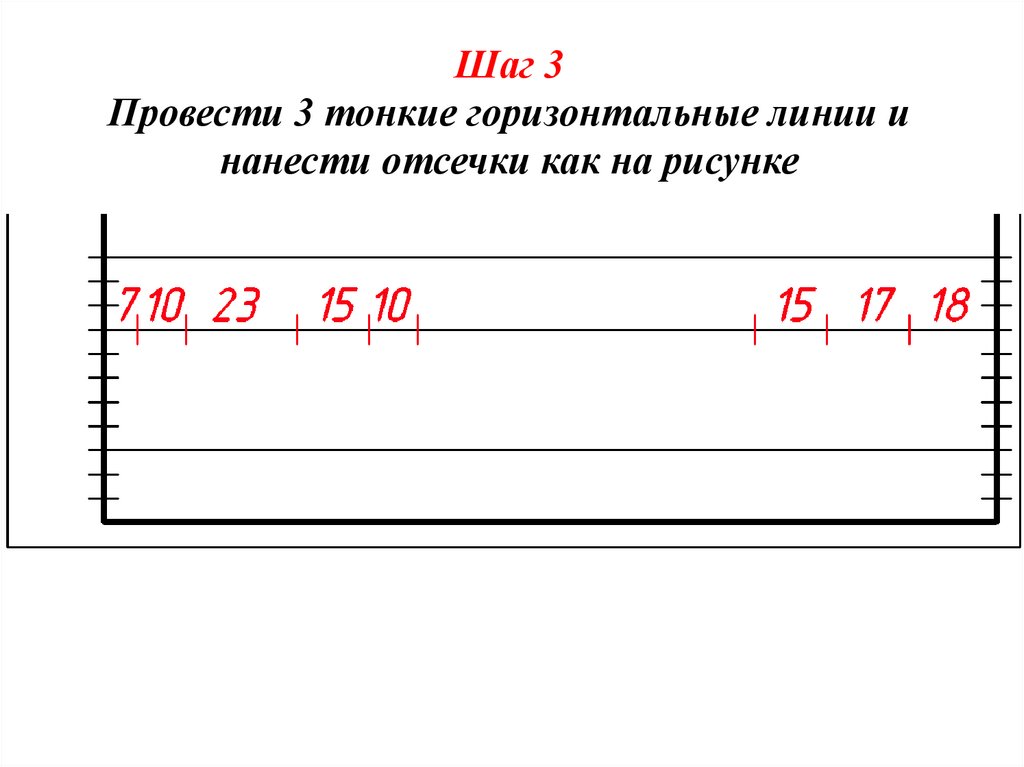

Шаг 3
Провести 3 тонкие горизонтальные линии и
нанести отсечки как на рисунке

10.

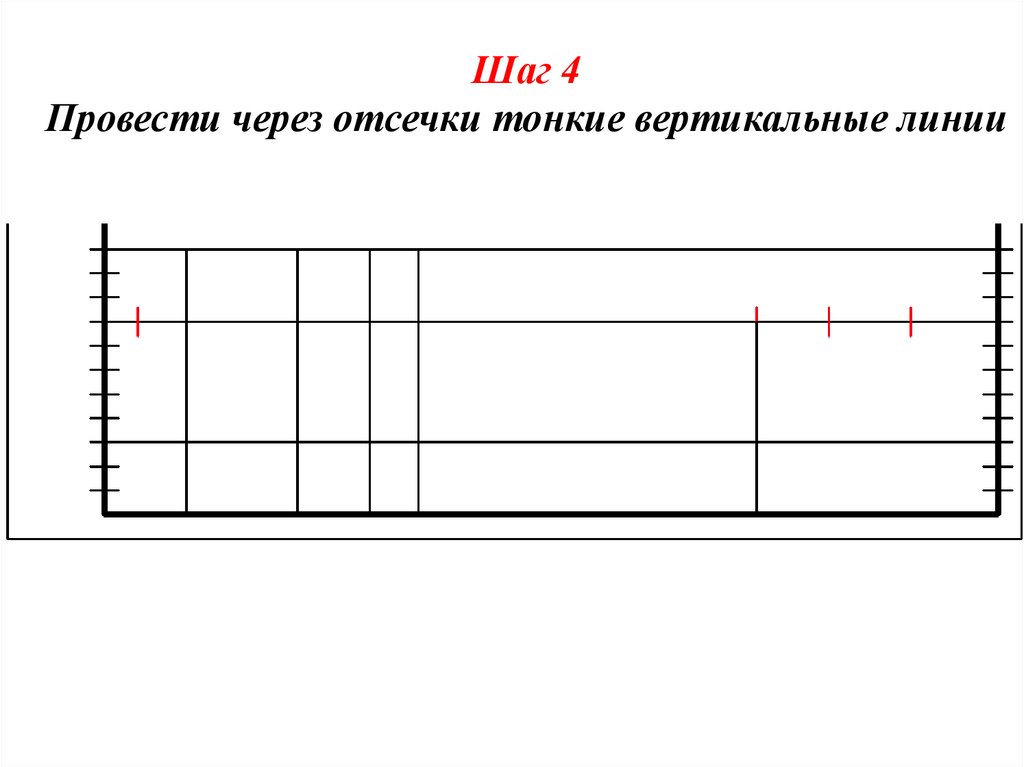

Шаг 4
Провести через отсечки тонкие вертикальные линии

11.

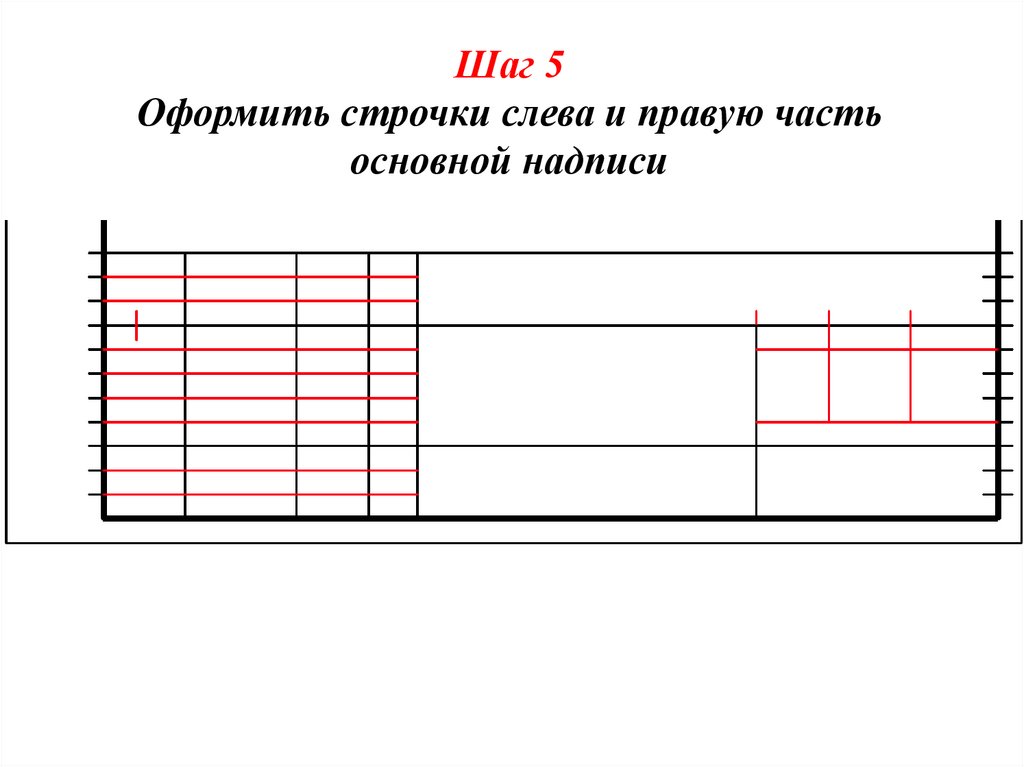

Шаг 5
Оформить строчки слева и правую часть
основной надписи

12.

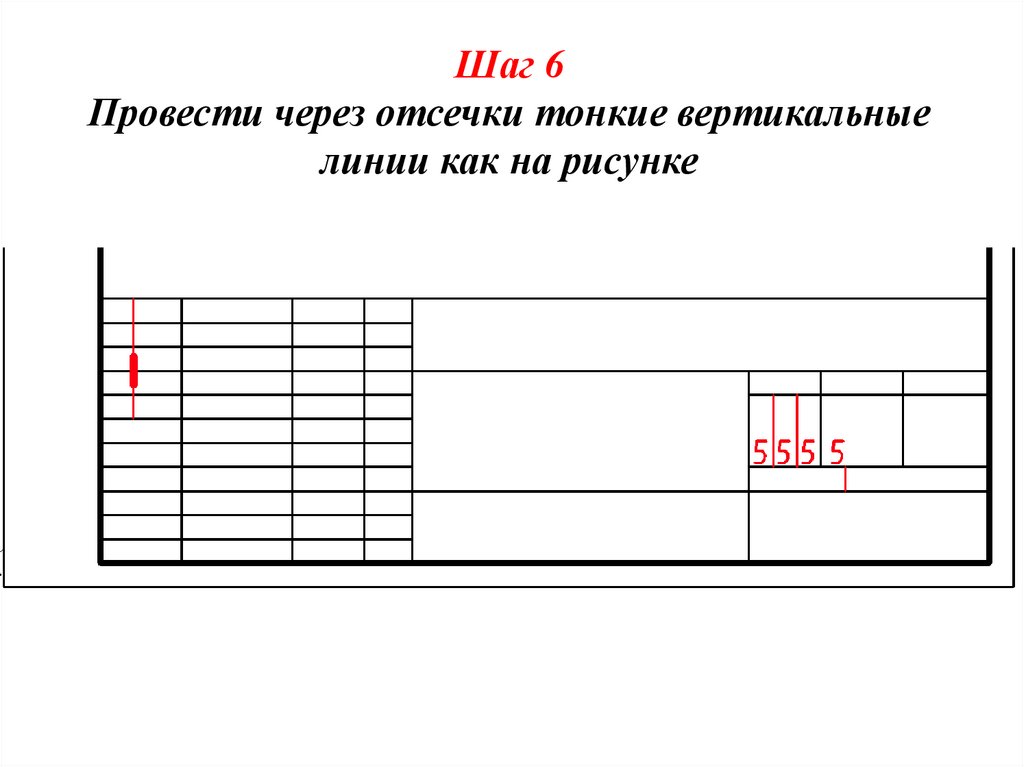

Шаг 6
Провести через отсечки тонкие вертикальные
линии как на рисунке

13.

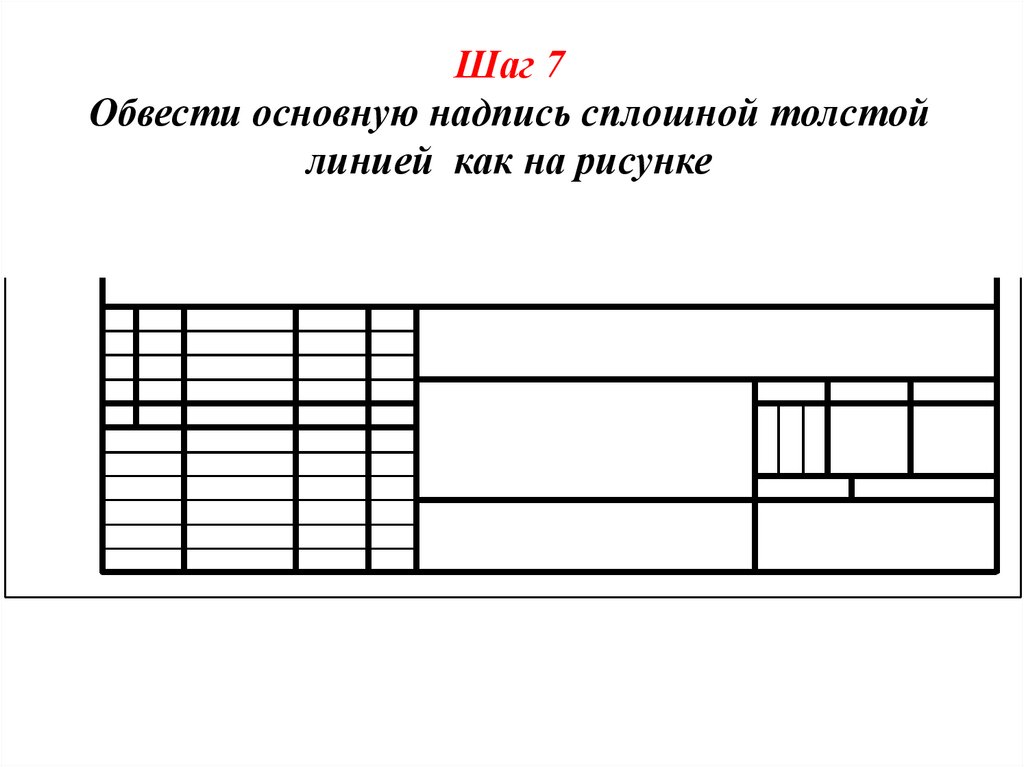

Шаг 7
Обвести основную надпись сплошной толстой
линией как на рисунке

14.

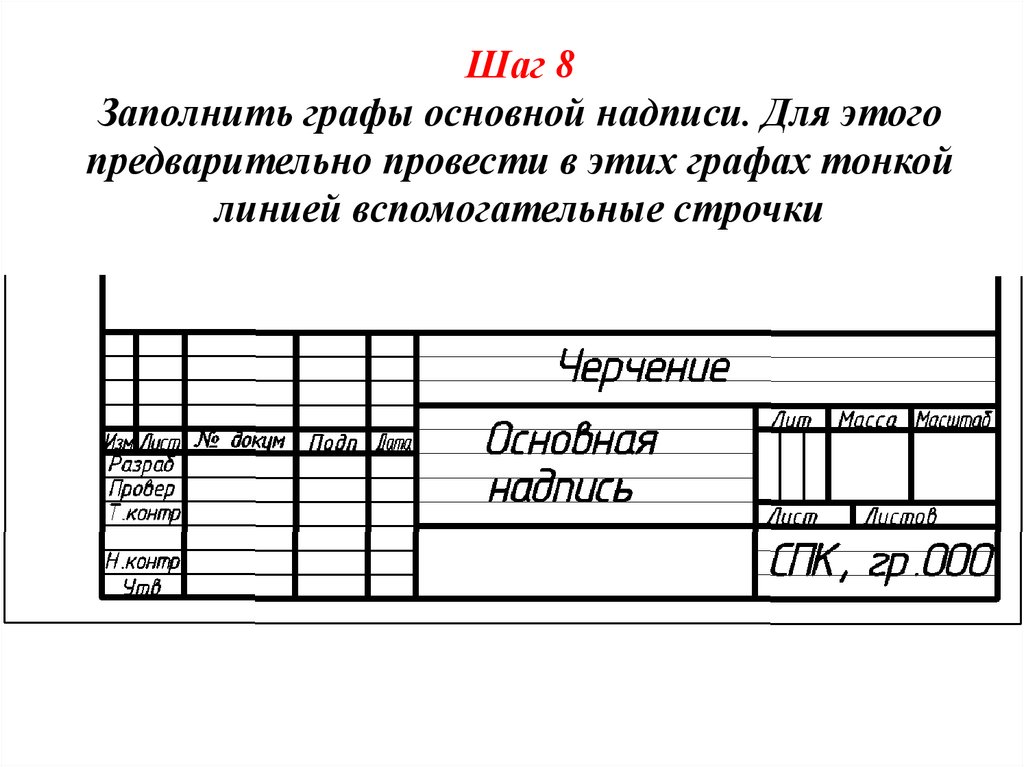

Шаг 8
Заполнить графы основной надписи. Для этого
предварительно провести в этих графах тонкой
линией вспомогательные строчки
