Общие сведения о сечении

1. Общие сведения о сечении

Министерство образования, науки и молодежной политики Нижегородской области
ЦЕНТР ОПЕРЕЖАЮЩЕЙ ПРОФЕССИОНАЛЬНОЙ ПОДГОТОВКИ

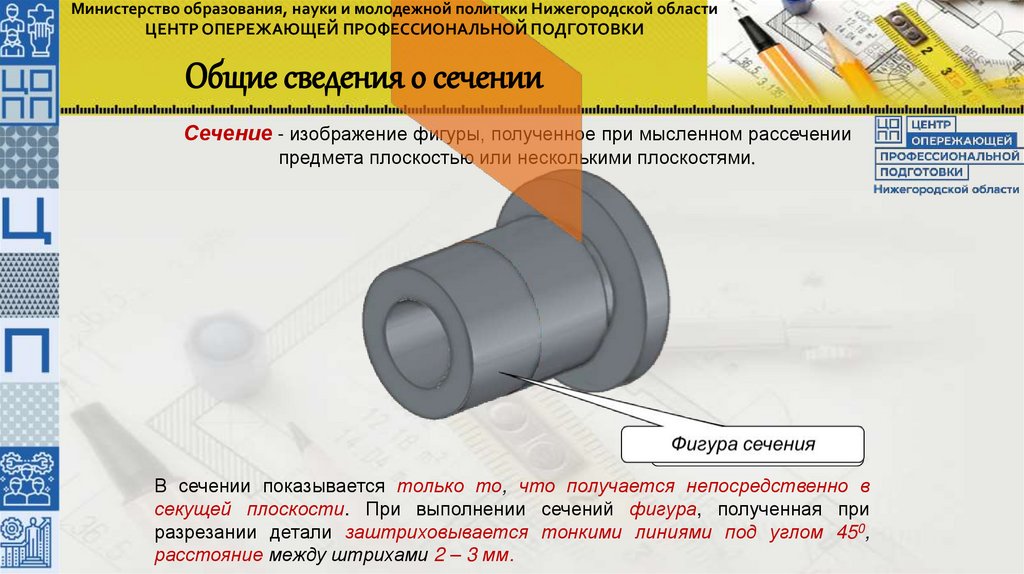

Общие сведения о сечении
Сечение - изображение фигуры, полученное при мысленном рассечении
предмета плоскостью или несколькими плоскостями.
Секущая плоскость
В сечении показывается только то, что получается непосредственно в
секущей плоскости. При выполнении сечений фигура, полученная при
разрезании детали заштриховывается тонкими линиями под углом 450,
расстояние между штрихами 2 – 3 мм.

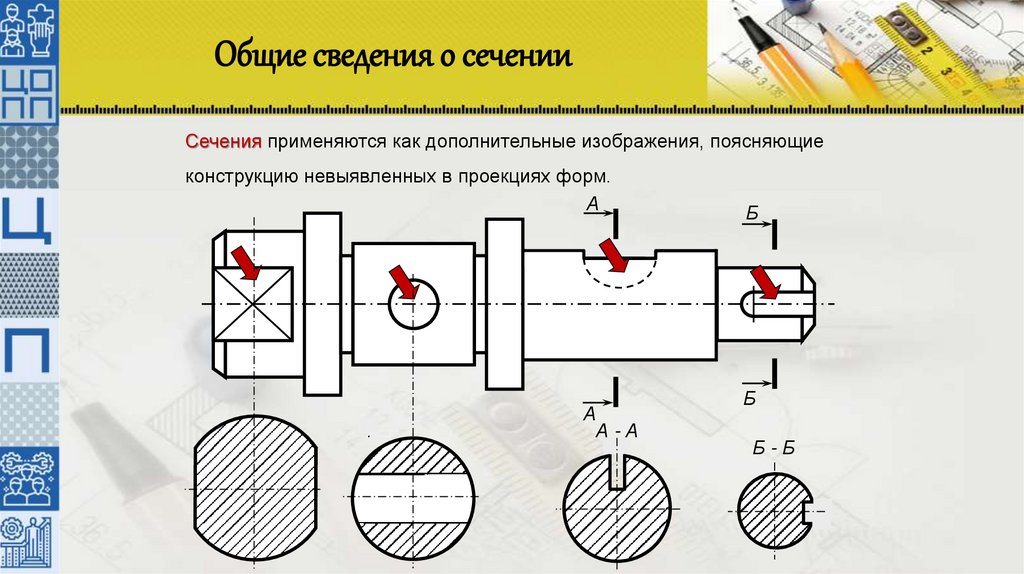

2. Общие сведения о сечении

Сечения применяются как дополнительные изображения, поясняющие
конструкцию невыявленных в проекциях форм.
А
А
А-А
Б
Б
Б-Б

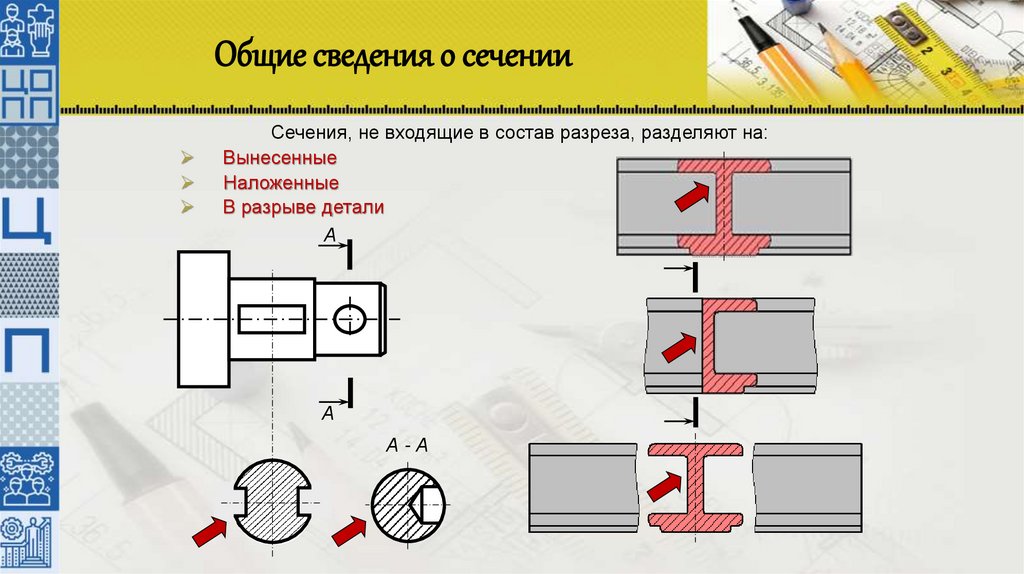

3. Общие сведения о сечении

Сечения, не входящие в состав разреза, разделяют на:
Вынесенные
Наложенные
В разрыве детали
А
А
А-А

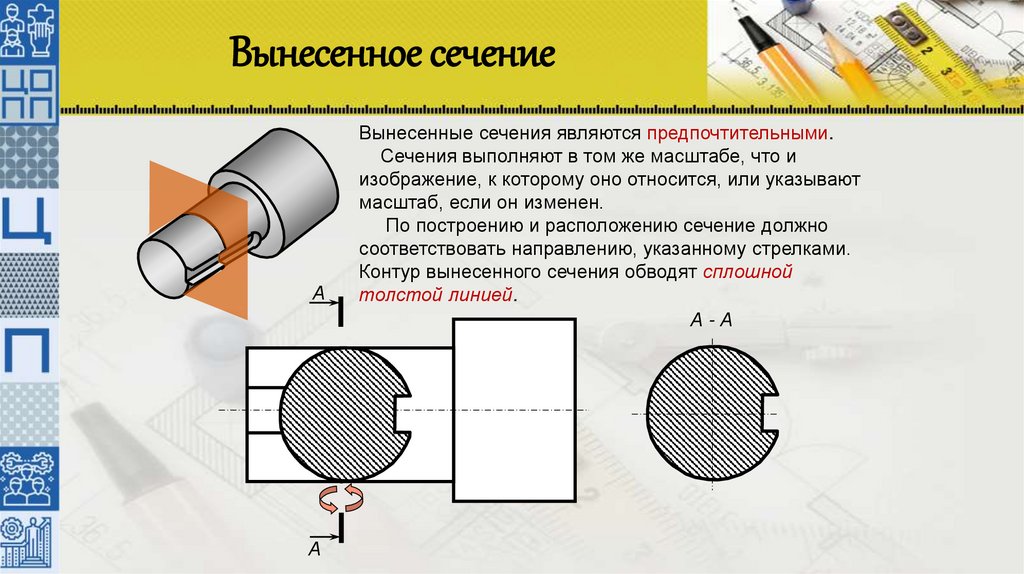

4. Вынесенное сечение

А
А
Вынесенные сечения являются пpедпочтительными.
Сечения выполняют в том же масштабе, что и
изображение, к которому оно относится, или указывают
масштаб, если он изменен.
По построению и расположению сечение должно
соответствовать направлению, указанному стрелками.
Контур вынесенного сечения обводят сплошной
толстой линией.
А-А

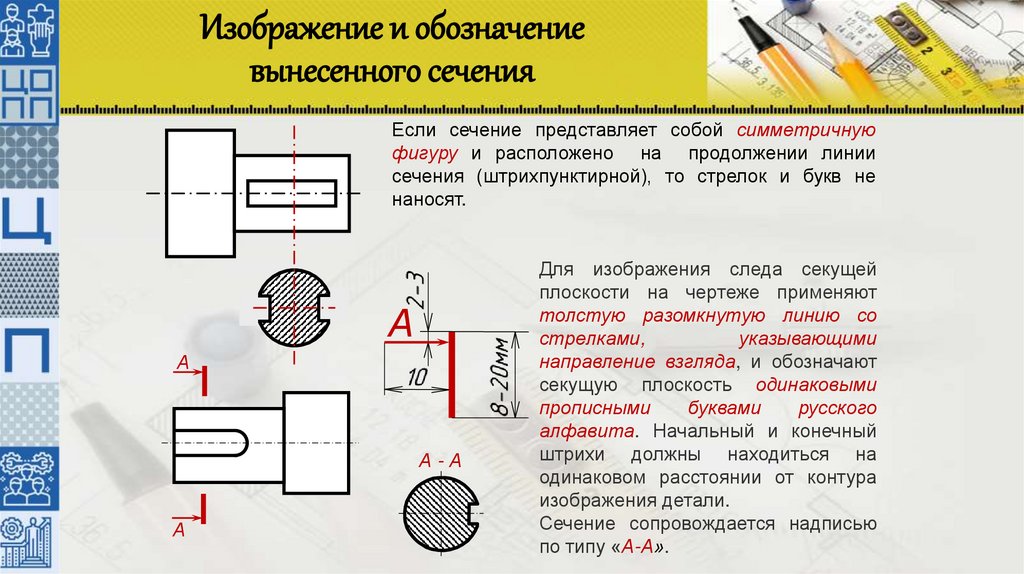

5. Изображение и обозначение вынесенного сечения

Если сечение представляет собой симметричную
фигуру и расположено на продолжении линии
сечения (штрихпунктирной), то стрелок и букв не
наносят.
А
А
А-А
А
Для изображения следа секущей
плоскости на чеpтеже пpименяют
толстую pазомкнутую линию со
стpелками,
указывающими
напpавление взгляда, и обозначают
секущую плоскость одинаковыми
прописными
буквами
русского
алфавита. Hачальный и конечный
штpихи должны находиться на
одинаковом расстоянии от контура
изображения детали.
Сечение сопpовождается надписью
по типу «А-А».

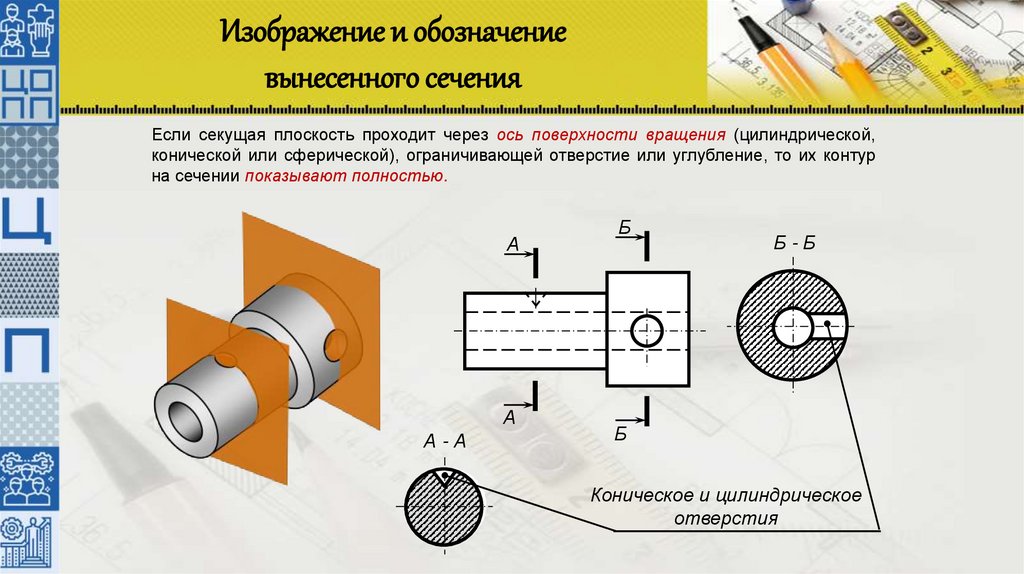

6. Изображение и обозначение вынесенного сечения

Если секущая плоскость проходит через ось поверхности вращения (цилиндрической,
конической или сферической), ограничивающей отверстие или углубление, то их контур
на сечении показывают полностью.
А
А
А-А
Б
Б-Б
Б
Коническое и цилиндрическое
отверстия

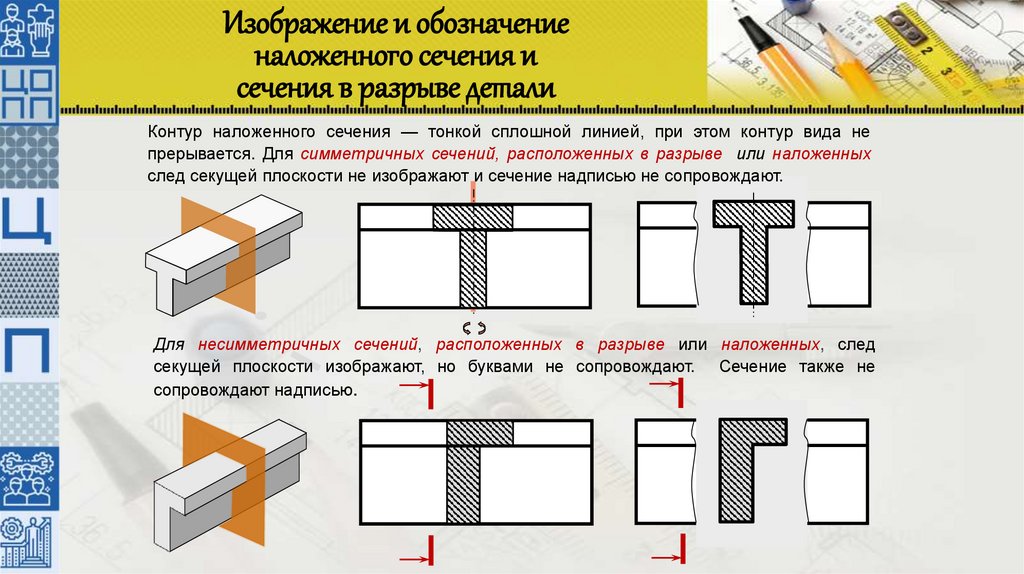

7. Изображение и обозначение наложенного сечения и сечения в разрыве детали

Контур наложенного сечения — тонкой сплошной линией, при этом контур вида не
прерывается. Для симметpичных сечений, расположенных в разрыве или наложенных
след секущей плоскости не изображают и сечение надписью не сопpовождают.
Для несимметpичных сечений, pасположенных в pазpыве или наложенных, след
секущей плоскости изображают, но буквами не сопровождают. Сечение также не
сопровождают надписью.

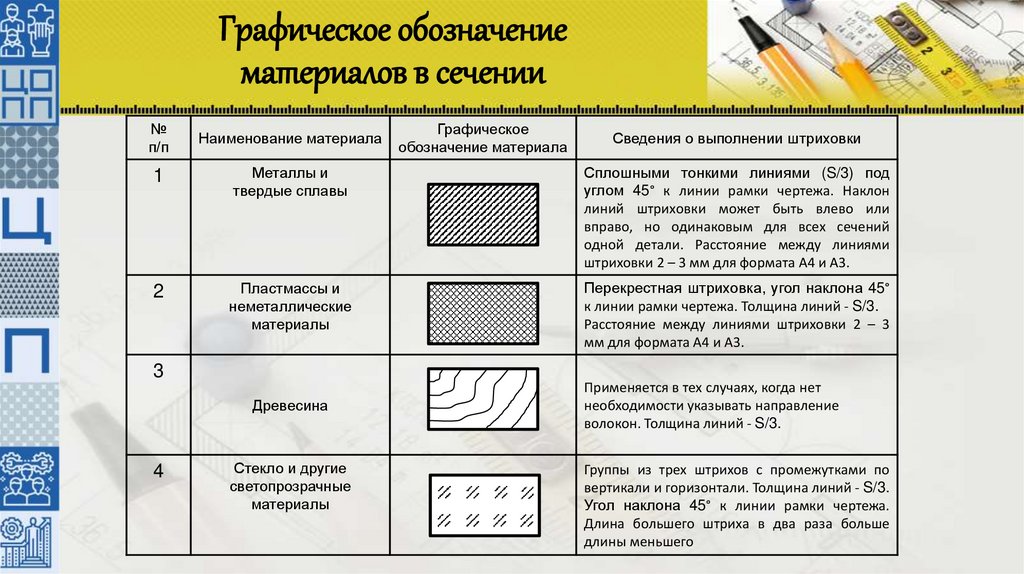

8. Графическое обозначение материалов в сечении

№
п/п
Наименование материала
1
Металлы и
твердые сплавы
Сплошными тонкими линиями (S/3) под
углом 45° к линии рамки чертежа. Наклон
линий штриховки может быть влево или
вправо, но одинаковым для всех сечений
одной детали. Расстояние между линиями
штриховки 2 – 3 мм для формата А4 и А3.
2
Пластмассы и
неметаллические
материалы
Перекрестная штриховка, угол наклона 45°
к линии рамки чертежа. Толщина линий - S/3.
Расстояние между линиями штриховки 2 – 3
мм для формата А4 и А3.
3
Древесина
4
Стекло и другие
светопрозрачные
материалы
Графическое
обозначение материала
Сведения о выполнении штриховки
Применяется в тех случаях, когда нет
необходимости указывать направление
волокон. Толщина линий - S/3.
Группы из трех штрихов с промежутками по
вертикали и горизонтали. Толщина линий - S/3.
Угол наклона 45° к линии рамки чертежа.
Длина большего штриха в два раза больше
длины меньшего

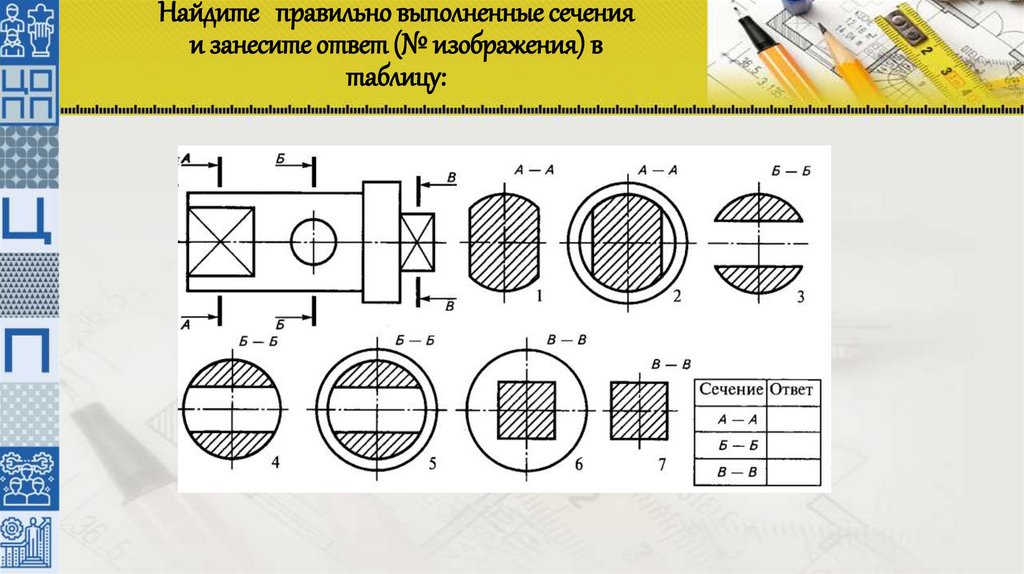

9. Найдите правильно выполненные сечения и занесите ответ (№ изображения) в таблицу:

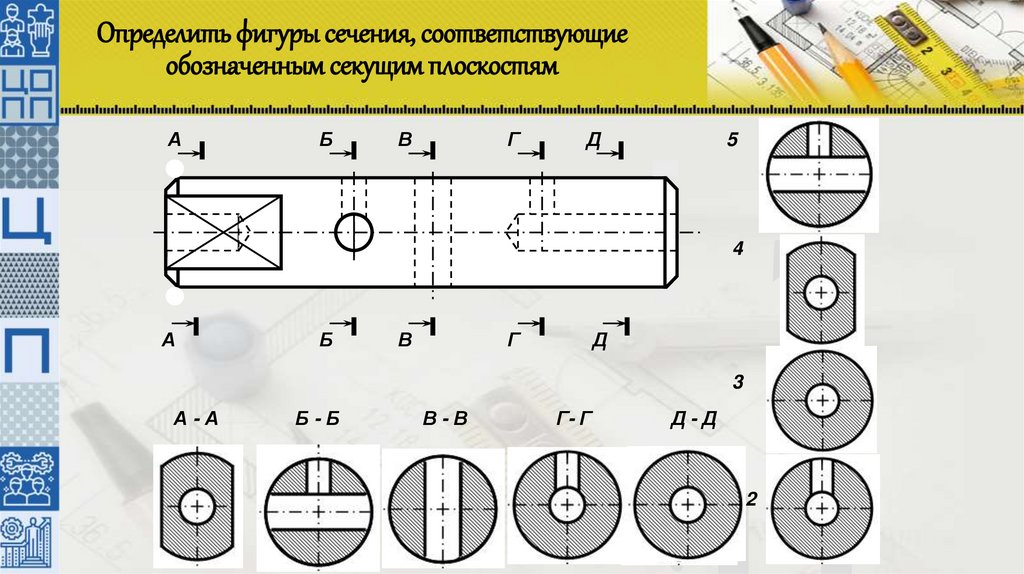

10. Определить фигуры сечения, соответствующие обозначенным секущим плоскостям

А
Б
В
Г
Д
5
4
А
Б
В
Г
Д
3
А-А
Б-Б
В-В
Г- Г
Д-Д
1
2
