АВР. АПВ. АЧР

1.

АВР. АПВ. АЧР
Выполнил: студент группы РЭГ-23 Огошков

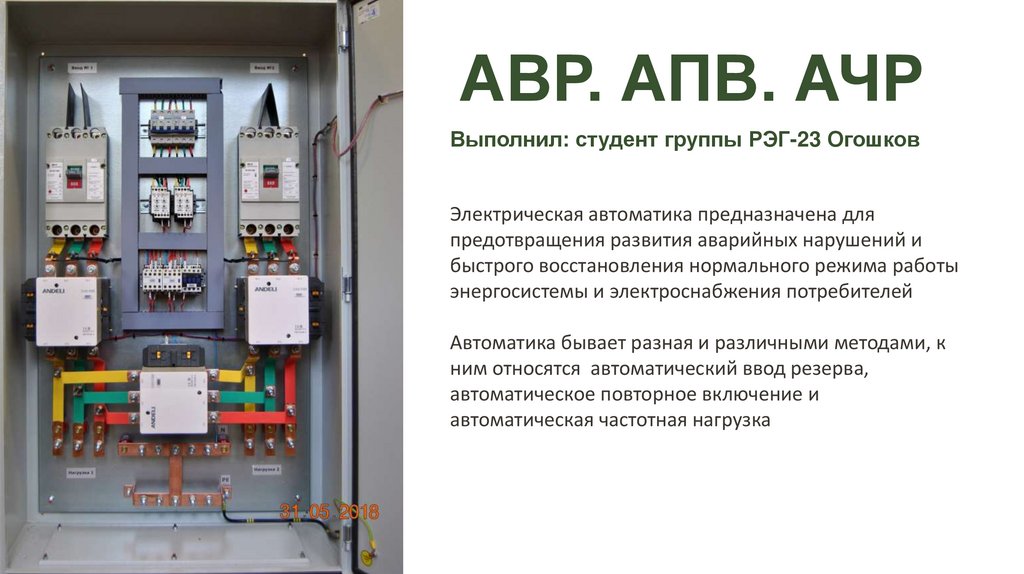

Электрическая автоматика предназначена для
предотвращения развития аварийных нарушений и
быстрого восстановления нормального режима работы
энергосистемы и электроснабжения потребителей
Автоматика бывает разная и различными методами, к
ним относятся автоматический ввод резерва,
автоматическое повторное включение и
автоматическая частотная нагрузка

2.

Автоматический ввод резерва
(АВР)

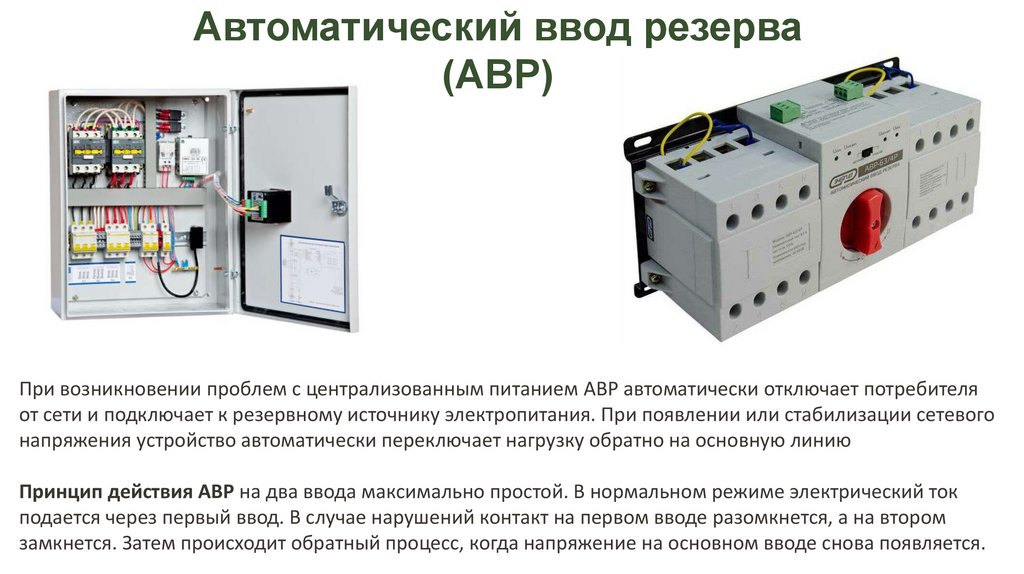

При возникновении проблем с централизованным питанием АВР автоматически отключает потребителя
от сети и подключает к резервному источнику электропитания. При появлении или стабилизации сетевого
напряжения устройство автоматически переключает нагрузку обратно на основную линию
Принцип действия АВР на два ввода максимально простой. В нормальном режиме электрический ток
подается через первый ввод. В случае нарушений контакт на первом вводе разомкнется, а на втором
замкнется. Затем происходит обратный процесс, когда напряжение на основном вводе снова появляется.

3.

Два метода реализации АВР
Односторонние
Отдают приоритет основному источнику питания
Двухсторонние
Оба ввода имеют одинаковый приоритет

4.

Факторы, влиящие на АВР:
АВР
(схема)
Качество настройки системы. Важно правильно настроить
пороговые значения и временные задержки.
Состояние оборудования. Необходимо регулярно проверять
работоспособность компонентов АВР.
Характеристики резервного источника. Важно, чтобы он был
способен обеспечить необходимую мощность и качество
электроэнергии.
Условия эксплуатации. На работоспособность АВР влияют,
например, температура, влажность и наличие пыли. Чтобы
минимизировать негативное воздействие, шкаф с АВР нужно
оборудовать системой вентиляции и очистки воздуха.

5.

Автоматическое повторное
включение (АПВ)

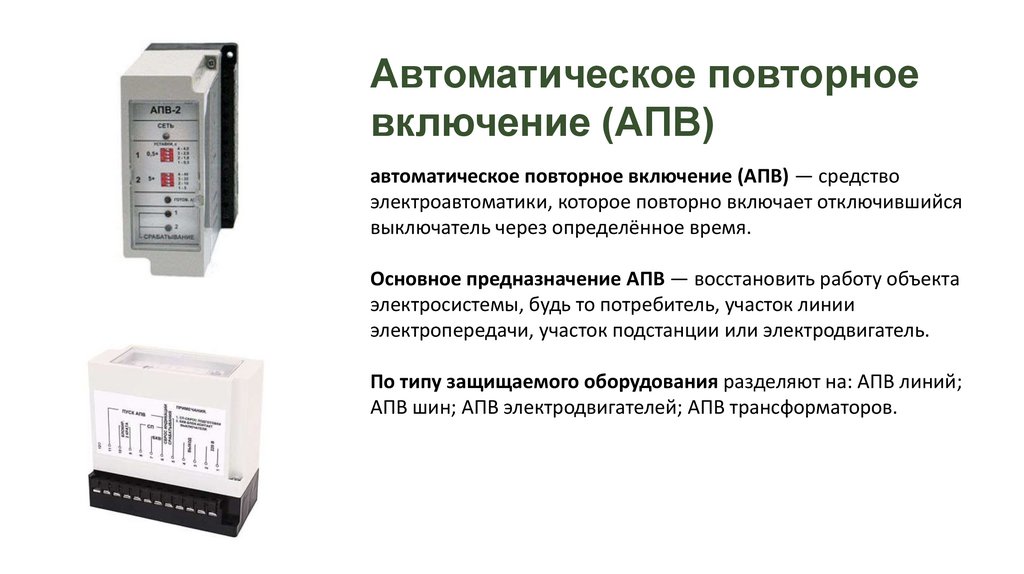

автоматическое повторное включение (АПВ) — средство
электроавтоматики, которое повторно включает отключившийся
выключатель через определённое время.
Основное предназначение АПВ — восстановить работу объекта
электросистемы, будь то потребитель, участок линии
электропередачи, участок подстанции или электродвигатель.
По типу защищаемого оборудования разделяют на: АПВ линий;
АПВ шин; АПВ электродвигателей; АПВ трансформаторов.

6.

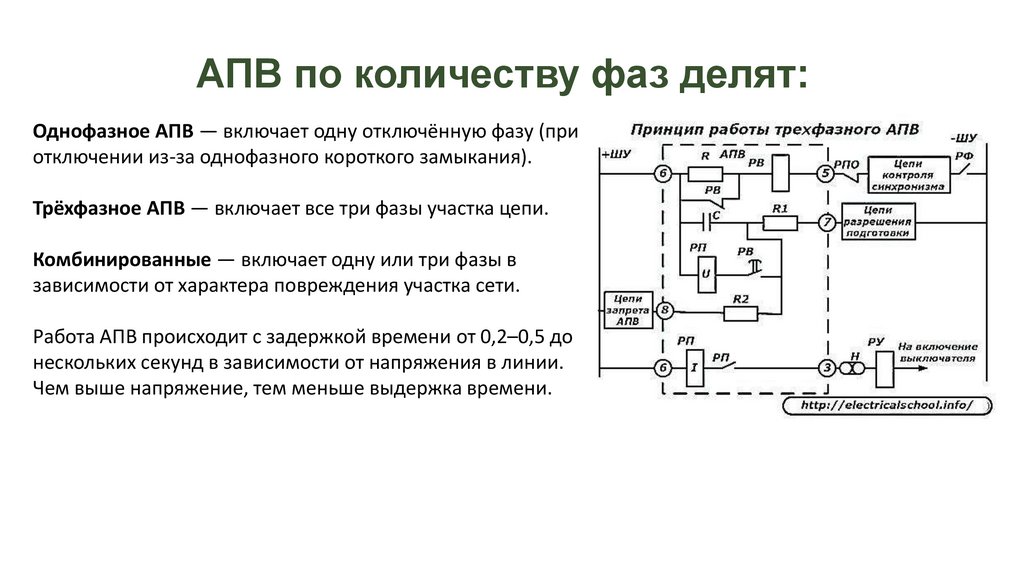

АПВ по количеству фаз делят:
Однофазное АПВ — включает одну отключённую фазу (при
отключении из-за однофазного короткого замыкания).
Трёхфазное АПВ — включает все три фазы участка цепи.
Комбинированные — включает одну или три фазы в
зависимости от характера повреждения участка сети.
Работа АПВ происходит с задержкой времени от 0,2–0,5 до
нескольких секунд в зависимости от напряжения в линии.
Чем выше напряжение, тем меньше выдержка времени.

7.

Требования к АПВ
Срабатывание только при аварийном отключении на защищаемом участке сети.
Не срабатывание, если выключатель отключился сразу после включения его через ключ управления.
Автоблокировка при срабатывании ряда защит (например, после действия газовой защиты
трансформатора).
После успешного включения выключателя, схема АПВ должна самостоятельно вернуться в состояние
готовности

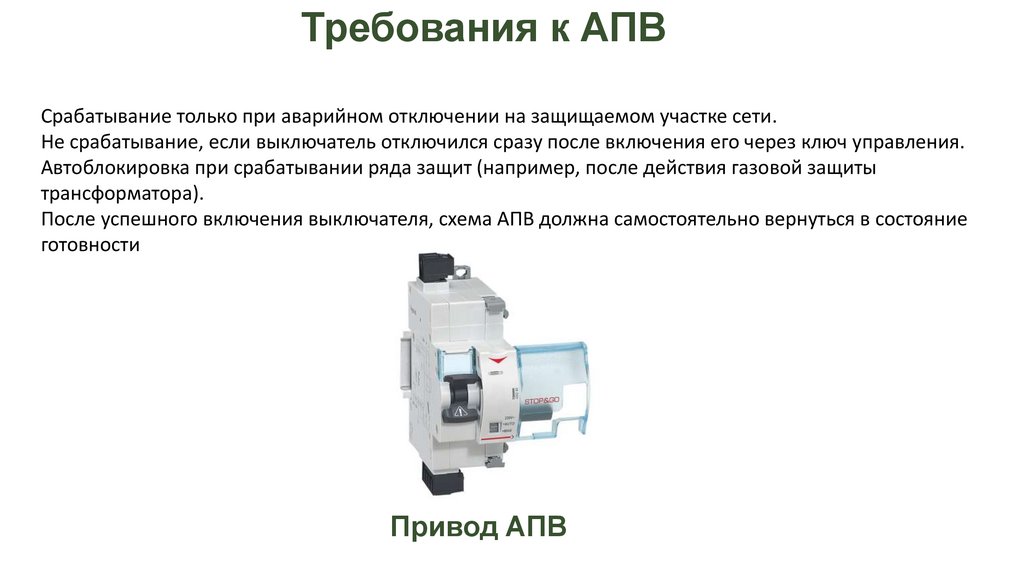

Привод АПВ

8.

Автоматическая частотная разгрузка
(АЧР)

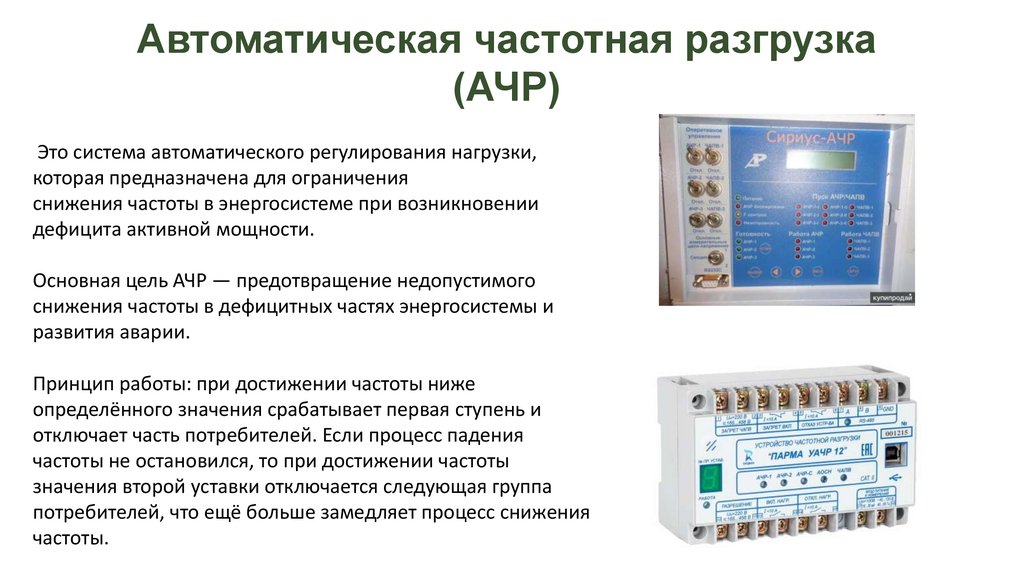

Это система автоматического регулирования нагрузки,
которая предназначена для ограничения
снижения частоты в энергосистеме при возникновении
дефицита активной мощности.
Основная цель АЧР — предотвращение недопустимого
снижения частоты в дефицитных частях энергосистемы и
развития аварии.
Принцип работы: при достижении частоты ниже
определённого значения срабатывает первая ступень и
отключает часть потребителей. Если процесс падения
частоты не остановился, то при достижении частоты
значения второй уставки отключается следующая группа
потребителей, что ещё больше замедляет процесс снижения
частоты.

9.

Категории АЧР

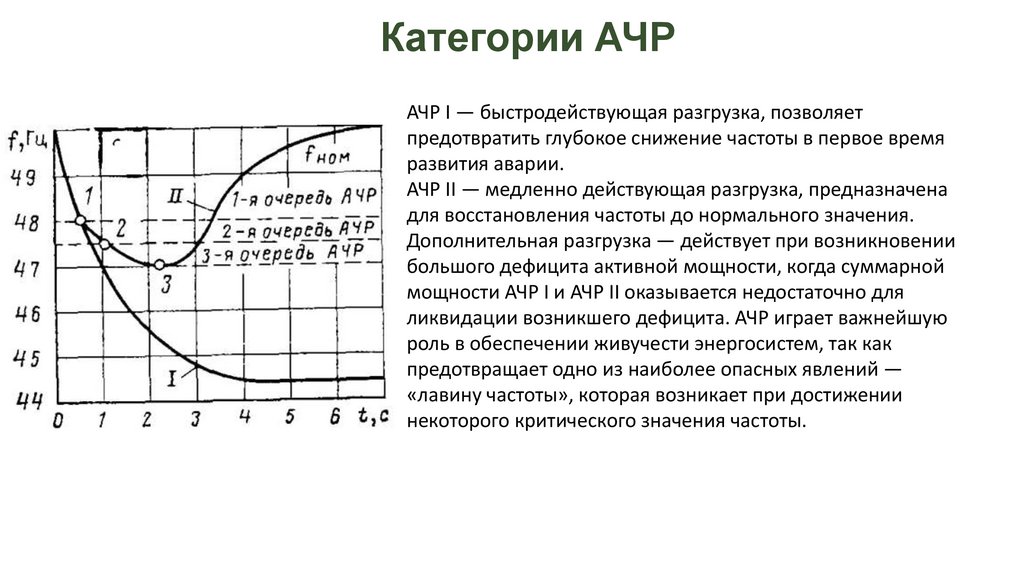

АЧР I — быстродействующая разгрузка, позволяет
предотвратить глубокое снижение частоты в первое время
развития аварии.
АЧР II — медленно действующая разгрузка, предназначена
для восстановления частоты до нормального значения.
Дополнительная разгрузка — действует при возникновении
большого дефицита активной мощности, когда суммарной
мощности АЧР I и АЧР II оказывается недостаточно для
ликвидации возникшего дефицита. АЧР играет важнейшую
роль в обеспечении живучести энергосистем, так как
предотвращает одно из наиболее опасных явлений —
«лавину частоты», которая возникает при достижении
некоторого критического значения частоты.

10.

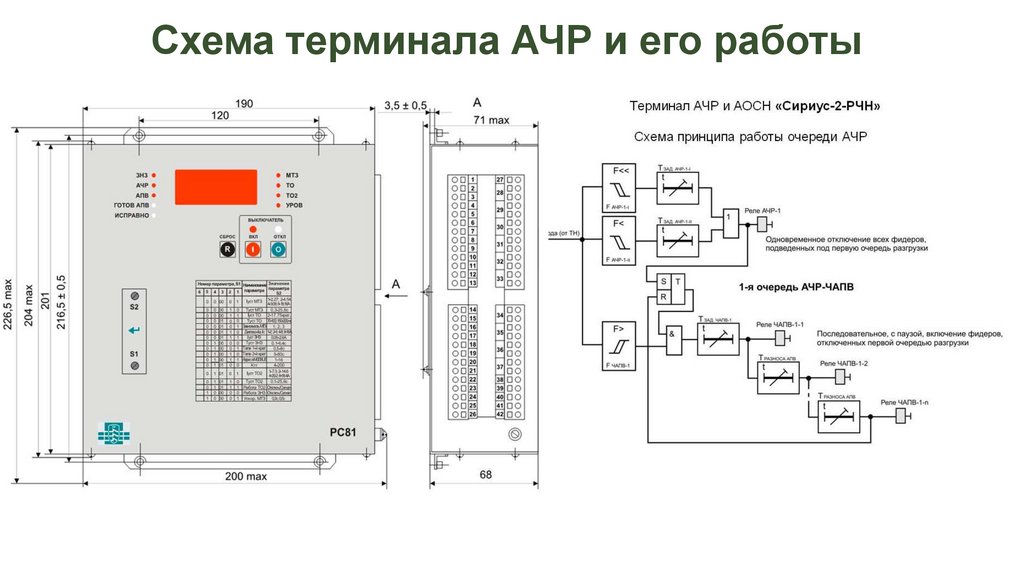

Схема терминала АЧР и его работы
