1.

ВІЙСЬКОВА ЧАСТИНА А2641
МОДУЛЬ III. ВСТАНОВЛЕННЯ МІННИХ ПОЛІВ І
ГРУП МІН

2.

ТЕМА 7. Протитанкові міни.
Заняття 1. Класифікація протитанкових мін.
Протитанкові міни серії ТМ-62. Призначення, основні характеристики
та будова протитанкових мін серії ТМ-62. Будова і принцип дії
підривників до протитанкових мін серії ТМ-62. Підготовка до
встановлення, встановлення та знешкодження (знищення)
протитанкових мін серії ТМ-62. Заходи безпеки при
поводженні з протитанковими мінами.

3.

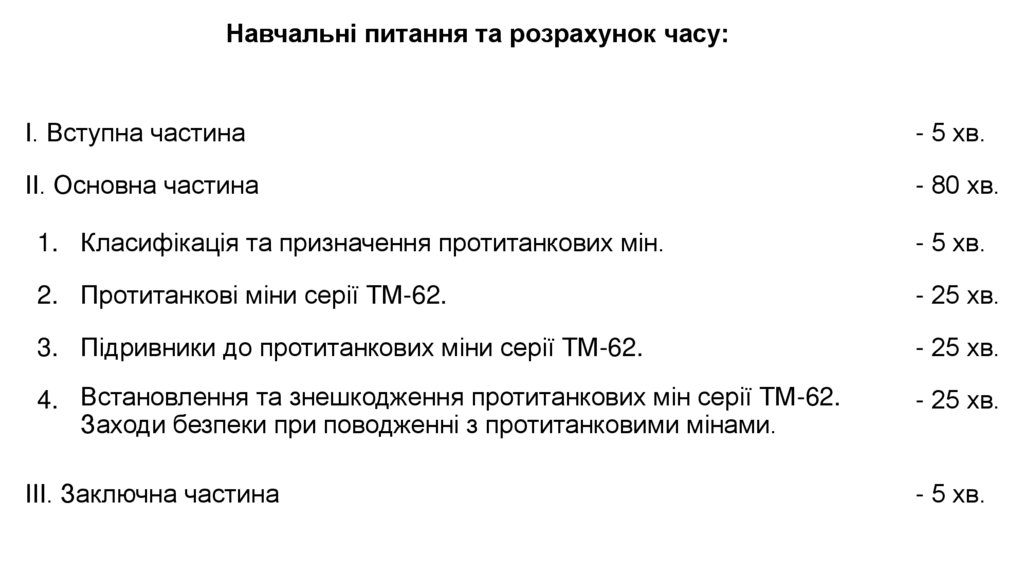

Навчальні питання та розрахунок часу:
І. Вступна частина
- 5 хв.
ІІ. Основна частина
- 80 хв.
1. Класифікація та призначення протитанкових мін.
- 5 хв.
2. Протитанкові міни серії ТМ-62.
- 25 хв.
3. Підривники до протитанкових міни серії ТМ-62.
- 25 хв.
4. Встановлення та знешкодження протитанкових мін серії ТМ-62.
Заходи безпеки при поводженні з протитанковими мінами.
- 25 хв.
ІІІ. Заключна частина
- 5 хв.

4.

1. Класифікація та призначення протитанкових мін.
Протитанкові міни призначені для мінування місцевості проти танків та іншої
рухомої наземної техніки противника (самохідних ракетних та артилерійських
установок, бронетранспортерів та вантажних автомобілів).
Протитанкові міни поділяються на:
Протидахові
Протиднищеві
Протибортові
-кумулятивні –
Протигусеничні
-кумулятивні-кумулятивні –
-фугасні
кумулятивний
струмінь
ударне ядро
ударне ядро
Протигусеничні міни підриваються при наїзді на них гусеницями танку
(колесом автомобіля) і забезпечують руйнування елементів ходової частини
(гусениць, катків, колеса та ін.).
Протиднищеві міни підриваються при наїзді на них днищем або гусеницю
танку (колесом автомобіля), і забезпечують пробивання днища і ураження
екіпажу, пошкодження вузлів та агрегатів або руйнування ходової частини.
Протибортові міни вражають танки та іншу рухому броньовану техніку шляхом
пошкодження бортової броні. При цьому можуть виводитися з ладу окремі
агрегати та озброєння, уражатися екіпаж.

5.

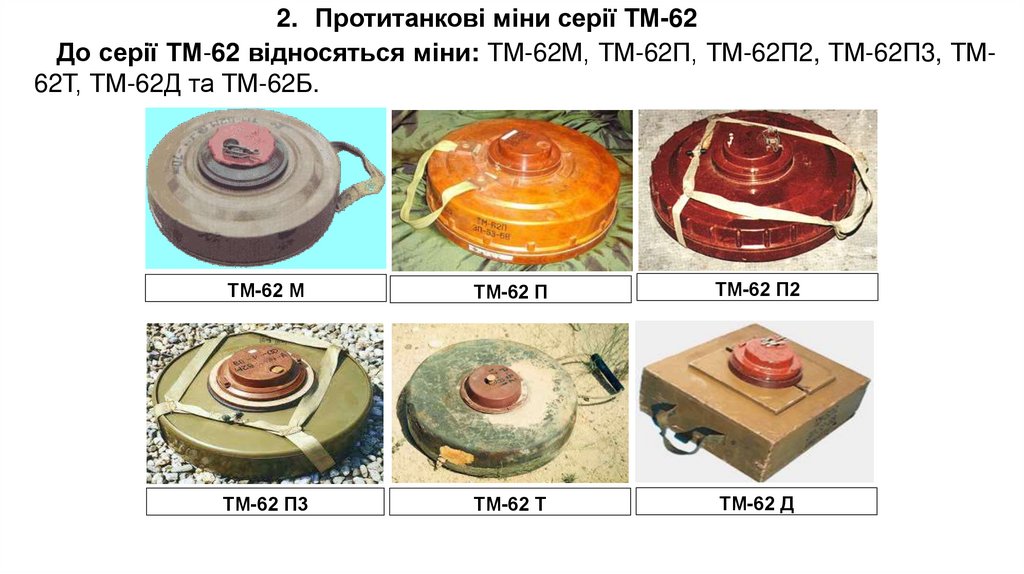

2. Протитанкові міни серії ТМ-62
До серії ТМ-62 відносяться міни: ТМ-62М, ТМ-62П, ТМ-62П2, ТМ-62П3, ТМ62Т, ТМ-62Д та ТМ-62Б.
ТМ-62 М
ТМ-62 П
ТМ-62 П2
ТМ-62 П3
ТМ-62 Т
ТМ-62 Д

6.

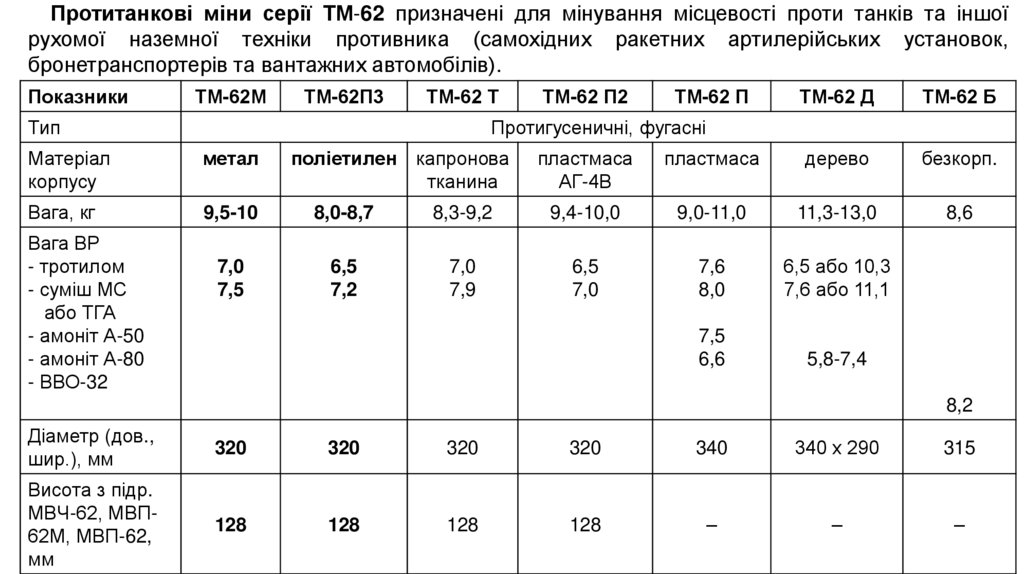

Протитанкові міни серії ТМ-62 призначені для мінування місцевості проти танків та іншої
рухомої наземної техніки противника (самохідних ракетних артилерійських установок,
бронетранспортерів та вантажних автомобілів).
Показники
ТМ-62М
ТМ-62П3
ТМ-62 Т
Тип
ТМ-62 П
ТМ-62 Д
ТМ-62 Б
Протигусеничні, фугасні
Матеріал
корпусу
метал
Вага, кг
9,5-10
8,0-8,7
7,0
7,5
6,5
7,2
Вага ВР
- тротилом
- суміш МС
або ТГА
- амоніт А-50
- амоніт А-80
- ВВО-32
ТМ-62 П2
поліетилен капронова
тканина
пластмаса
АГ-4В
пластмаса
дерево
безкорп.
8,3-9,2
9,4-10,0
9,0-11,0
11,3-13,0
8,6
7,0
7,9
6,5
7,0
7,6
8,0
6,5 або 10,3
7,6 або 11,1
7,5
6,6
5,8-7,4
8,2
Діаметр (дов.,
шир.), мм
320
320
320
320
340
340 х 290
315
Висота з підр.
МВЧ-62, МВП62М, МВП-62,
мм
128
128
128
128
–
–
–

7.

Міни серії ТМ-62 некінцево споряджені представляють собою заряд ВР,
закритий в корпус, в оболонку або без корпусу, з уніфікованим стаканом під
підривником та додатковим детонатором. При зберіганні стакан закривається
пластмасовою або поліетиленовою пробкою.
Протитанкова міна ТМ-62 М:
а – загальний вигляд міни; б – розріз міни з пробкою;
1 - корпус; 2 - поліетиленова кришка; 3 - прокладка; 4 - заряд ВР; 5 - дно;
6 - додатковий детонатор; 7 - провушина для кріплення ручки.

8.

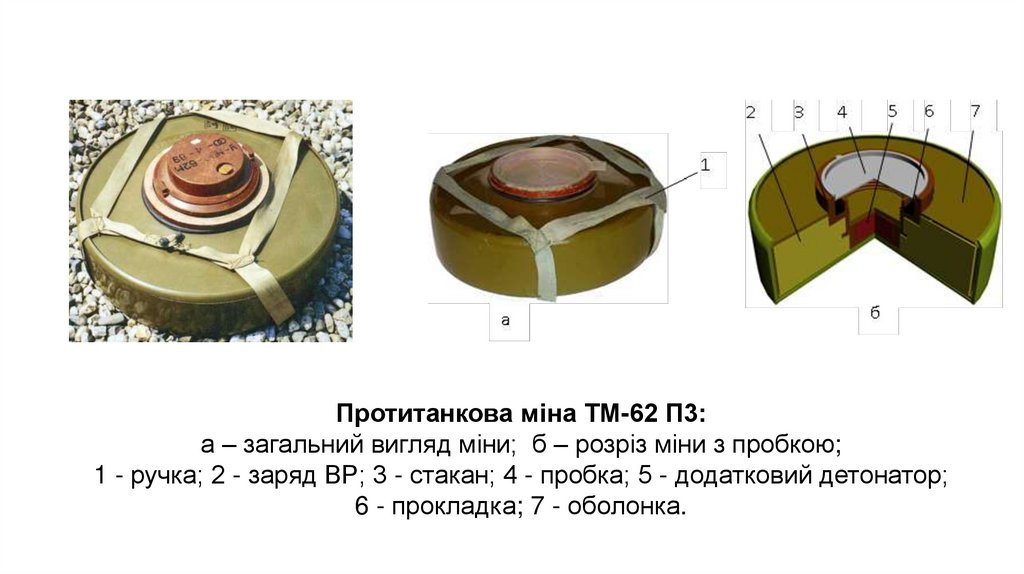

Протитанкова міна ТМ-62 П3:
а – загальний вигляд міни; б – розріз міни з пробкою;
1 - ручка; 2 - заряд ВР; 3 - стакан; 4 - пробка; 5 - додатковий детонатор;
6 - прокладка; 7 - оболонка.

9.

3.
Підривники до протитанкових міни серії ТМ-62.
Міни серії ТМ-62 використовуються з підривниками: МВЧ-62, МВП-62М,
МВП-62.

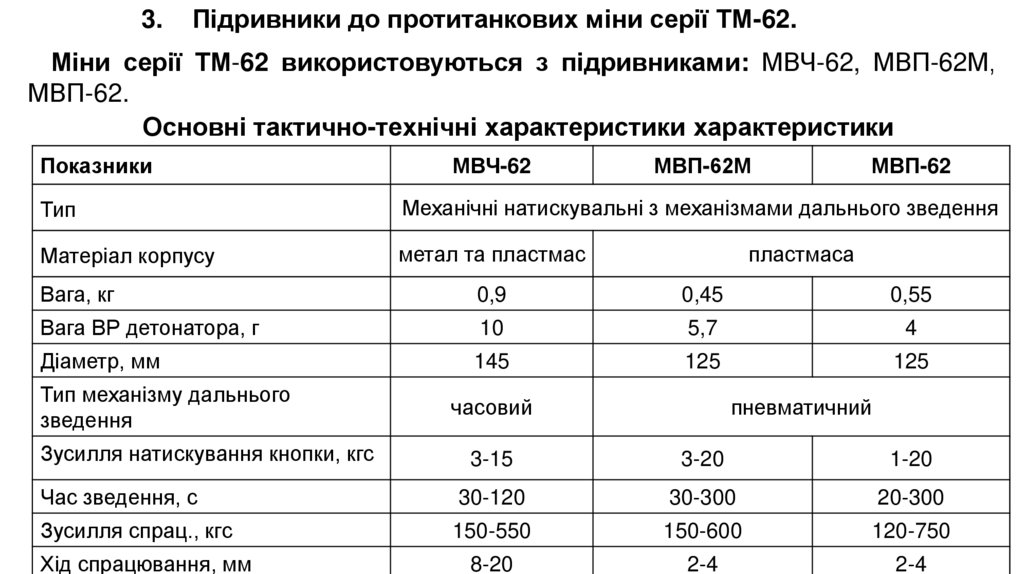

Основні тактично-технічні характеристики характеристики
Показники
МВЧ-62
МВП-62М
МВП-62
Тип
Механічні натискувальні з механізмами дальнього зведення
Матеріал корпусу
метал та пластмас
пластмаса
Вага, кг
0,9
0,45
0,55
Вага ВР детонатора, г
10
5,7
4
Діаметр, мм
145
125
125
Тип механізму дальнього
зведення
часовий
пневматичний
Зусилля натискування кнопки, кгс
3-15
3-20
1-20
Час зведення, с
30-120
30-300
20-300
Зусилля спрац., кгс
150-550
150-600
120-750
Хід спрацювання, мм
8-20
2-4
2-4

10.

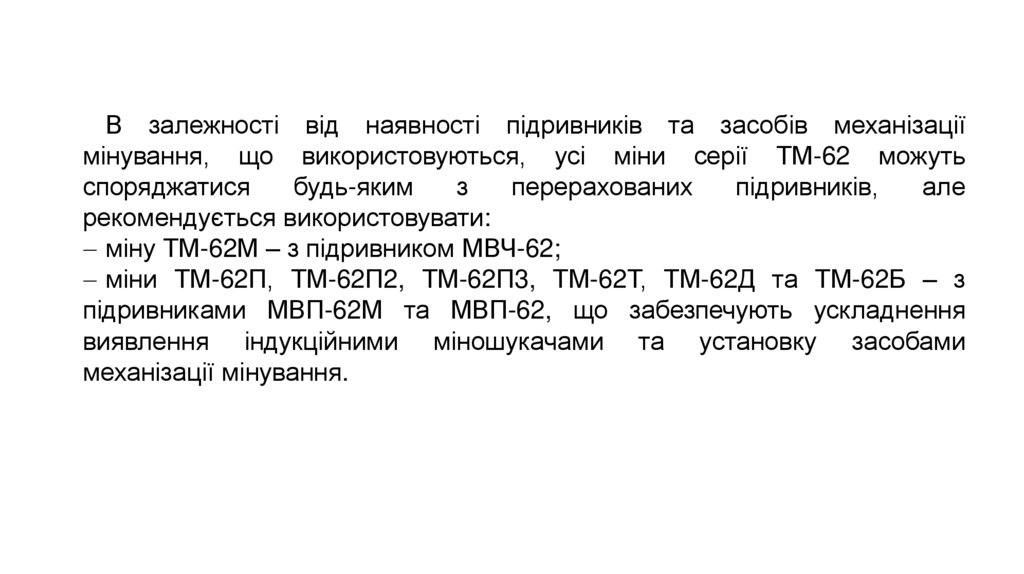

В залежності від наявності підривників та засобів механізації
мінування, що використовуються, усі міни серії ТМ-62 можуть
споряджатися
будь-яким
з
перерахованих
підривників,
але
рекомендується використовувати:
міну ТМ-62М – з підривником МВЧ-62;
міни ТМ-62П, ТМ-62П2, ТМ-62П3, ТМ-62Т, ТМ-62Д та ТМ-62Б – з
підривниками МВП-62М та МВП-62, що забезпечують ускладнення
виявлення індукційними міношукачами та установку засобами
механізації мінування.

11.

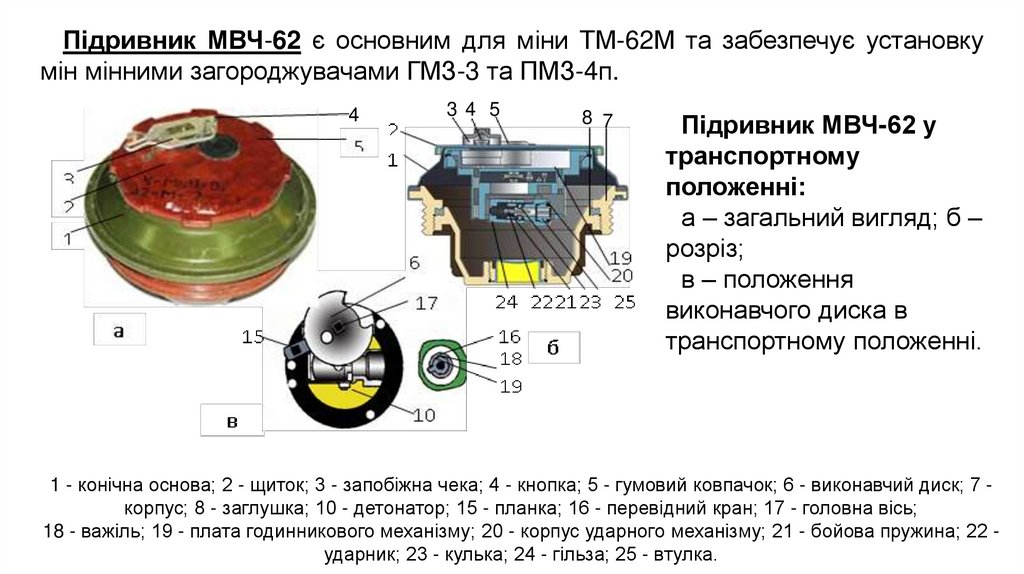

Підривник МВЧ-62 є основним для міни ТМ-62М та забезпечує установку
мін мінними загороджувачами ГМЗ-3 та ПМЗ-4п.
4
34 5
8 7
Підривник МВЧ-62 у
транспортному
положенні:
а – загальний вигляд; б –
розріз;
в – положення
виконавчого диска в
транспортному положенні.
1 - конічна основа; 2 - щиток; 3 - запобіжна чека; 4 - кнопка; 5 - гумовий ковпачок; 6 - виконавчий диск; 7 корпус; 8 - заглушка; 10 - детонатор; 15 - планка; 16 - перевідний кран; 17 - головна вісь;
18 - важіль; 19 - плата годинникового механізму; 20 - корпус ударного механізму; 21 - бойова пружина; 22 ударник; 23 - кулька; 24 - гільза; 25 - втулка.

12.

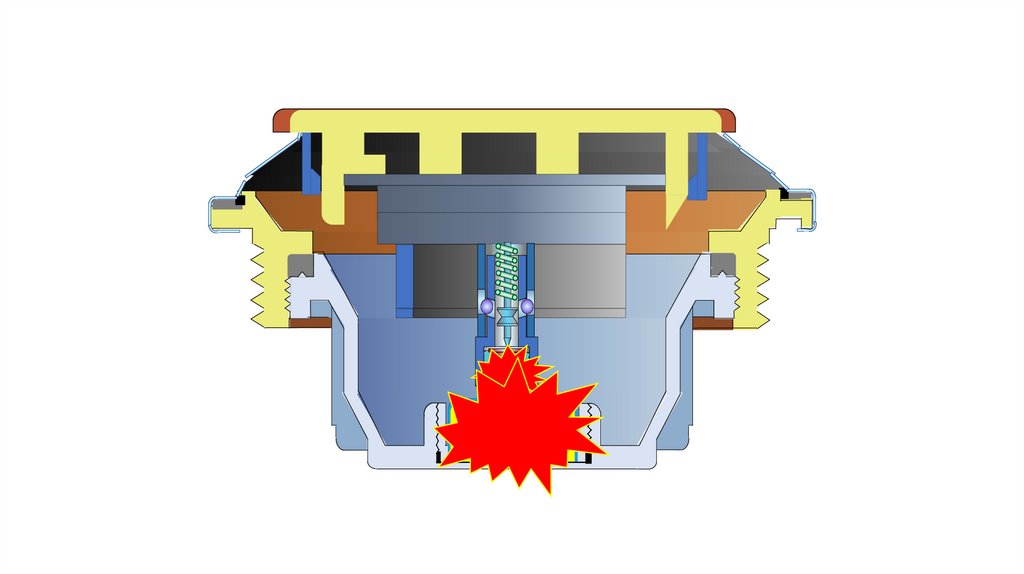

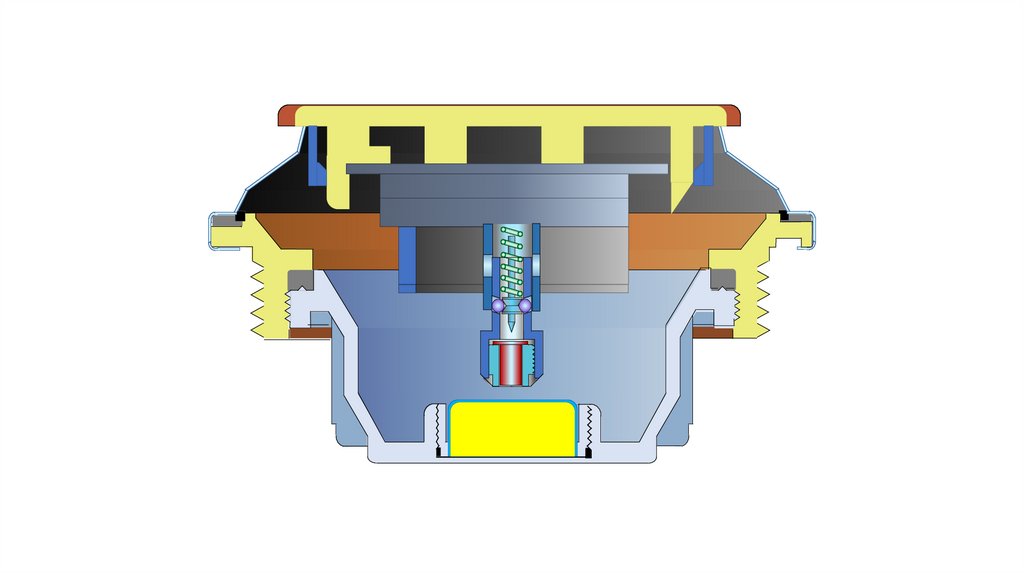

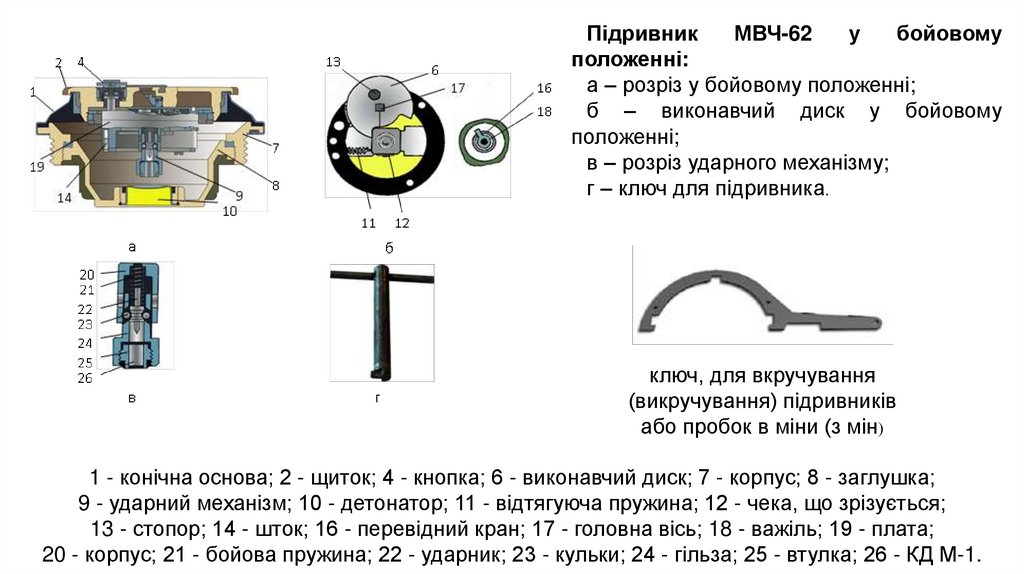

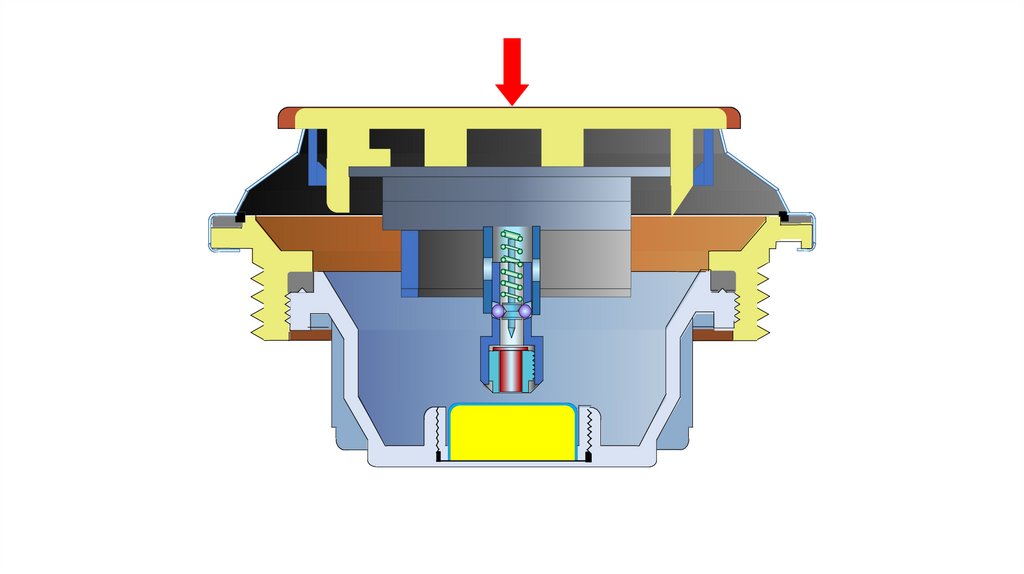

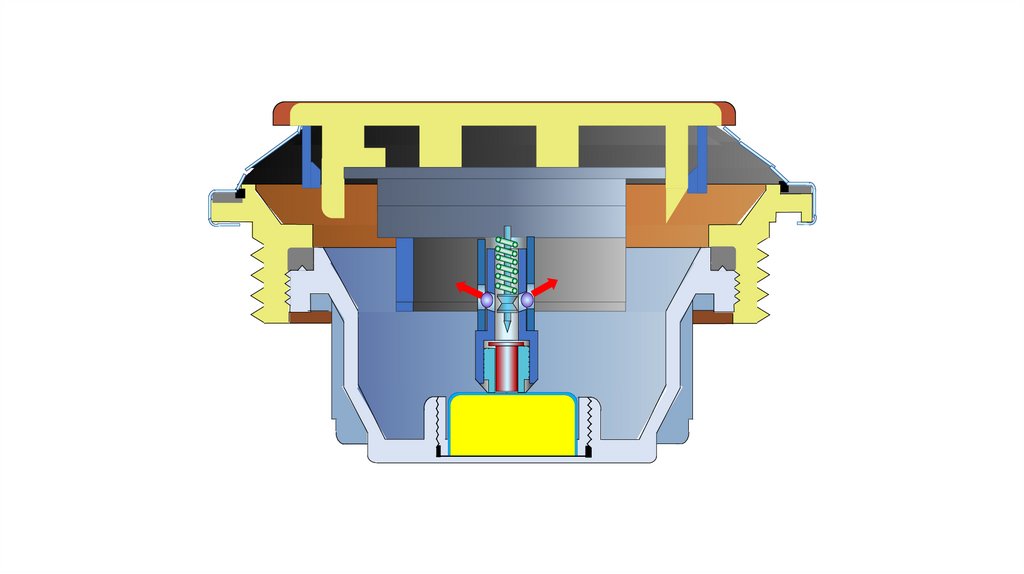

Підривник
МВЧ-62
у
бойовому
положенні:
а – розріз у бойовому положенні;
б – виконавчий диск у бойовому
положенні;
в – розріз ударного механізму;
г – ключ для підривника.
ключ, для вкручування
(викручування) підривників
або пробок в міни (з мін)
1 - конічна основа; 2 - щиток; 4 - кнопка; 6 - виконавчий диск; 7 - корпус; 8 - заглушка;
9 - ударний механізм; 10 - детонатор; 11 - відтягуюча пружина; 12 - чека, що зрізується;
13 - стопор; 14 - шток; 16 - перевідний кран; 17 - головна вісь; 18 - важіль; 19 - плата;
20 - корпус; 21 - бойова пружина; 22 - ударник; 23 - кульки; 24 - гільза; 25 - втулка; 26 - КД М-1.

13.

14.

15.

16.

17.

18.

19.

Підривник переводиться з бойового положення в транспортне з
допомогою ключа поворотом перевідного крану за годинниковою
стрілкою на 3/4 оберти. Виступ перевідного крану повертає заводний
важіль, якій посаджений на головній вісі. Разом з головною віссю
повертається виконавчий диск, котрий своїм вирізом повертає ударний
механізм в горизонтальне (транспортне) положення. Одночасно при
повороті вісі заводиться пружина годинникового механізму. При повороті
диску стопор пускача ковзає по диску до входу в отвір у ньому. При
виході стопора в отвір шток пускача разом з кнопкою піднімає і диск
стопориться в цьому положенні. Гніздо під ключ в перевідному крані має
таку конструкцію, що заводний ключ можна витягнути з гнізда тільки
після повороту крана в початкове положення (на 3/4 оберти проти
годинникової стрілки). При оберненому повороті перевідного крану
виступ на крані відводиться від заводного важеля та в подальшому не
заважає його повороту при ході годинникового механізму.

20.

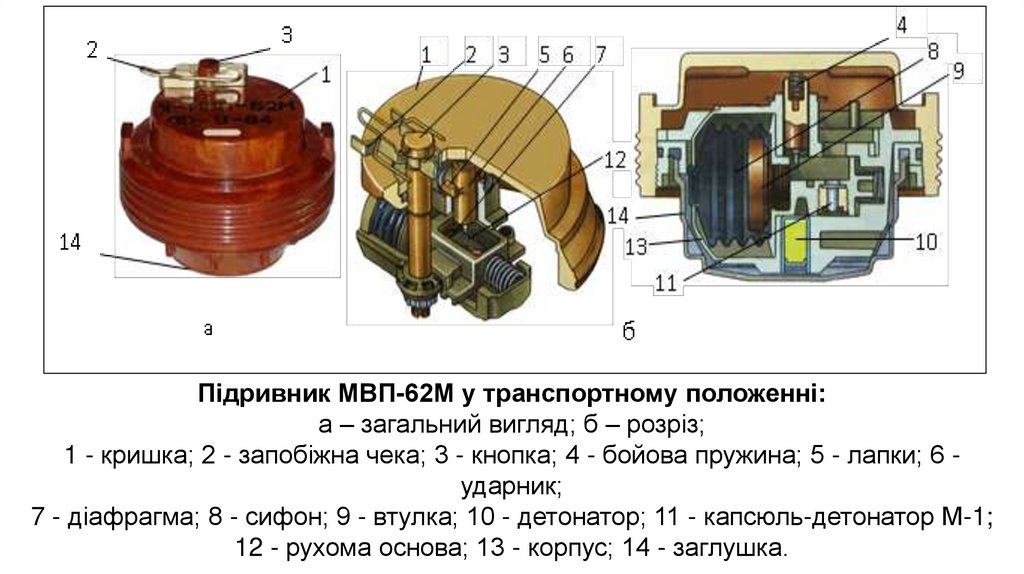

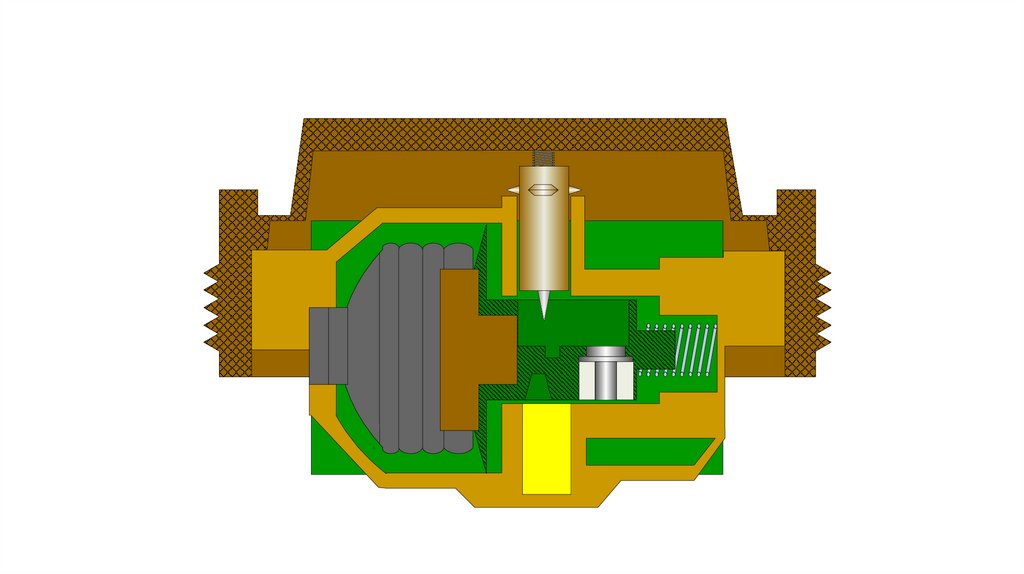

Підривник МВП-62М у транспортному положенні:
а – загальний вигляд; б – розріз;
1 - кришка; 2 - запобіжна чека; 3 - кнопка; 4 - бойова пружина; 5 - лапки; 6 ударник;
7 - діафрагма; 8 - сифон; 9 - втулка; 10 - детонатор; 11 - капсюль-детонатор М-1;
12 - рухома основа; 13 - корпус; 14 - заглушка.

21.

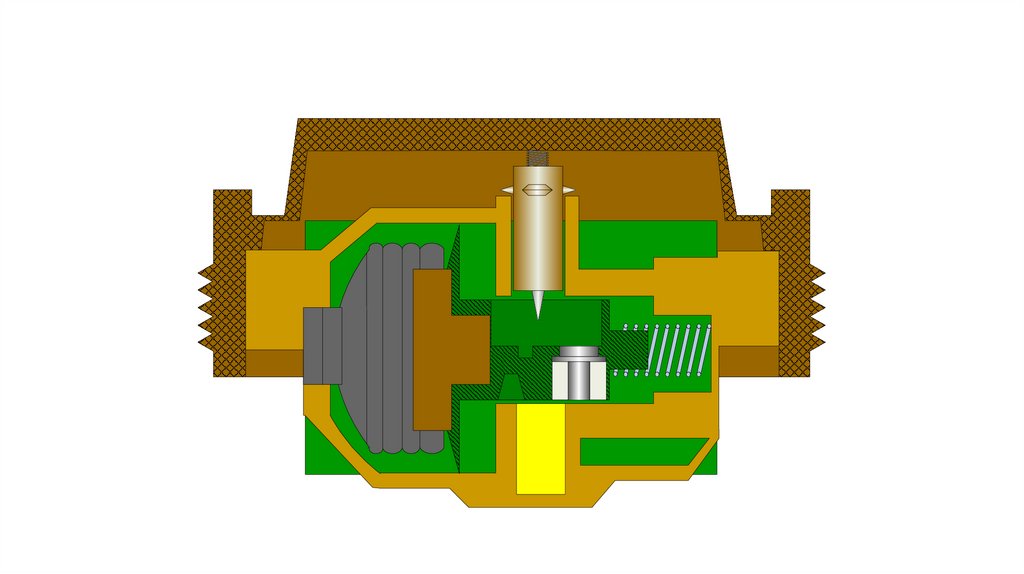

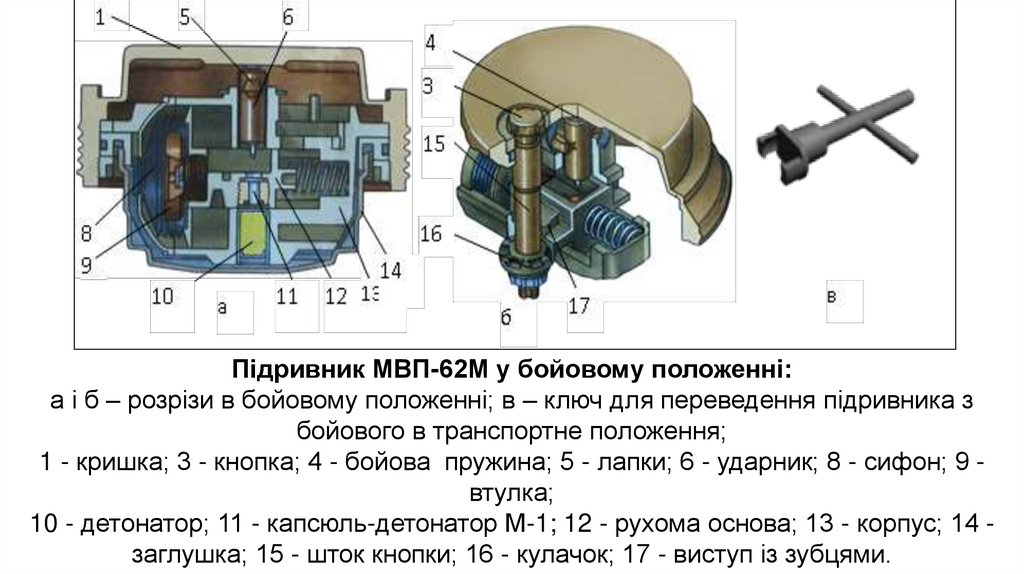

Підривник МВП-62М у бойовому положенні:
а і б – розрізи в бойовому положенні; в – ключ для переведення підривника з
бойового в транспортне положення;
1 - кришка; 3 - кнопка; 4 - бойова пружина; 5 - лапки; 6 - ударник; 8 - сифон; 9 втулка;
10 - детонатор; 11 - капсюль-детонатор М-1; 12 - рухома основа; 13 - корпус; 14 заглушка; 15 - шток кнопки; 16 - кулачок; 17 - виступ із зубцями.

22.

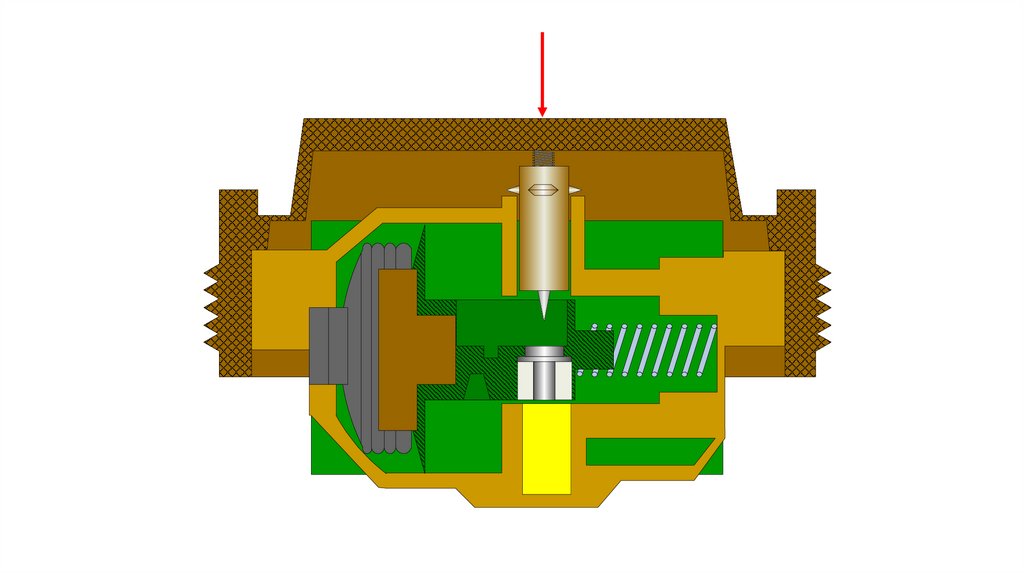

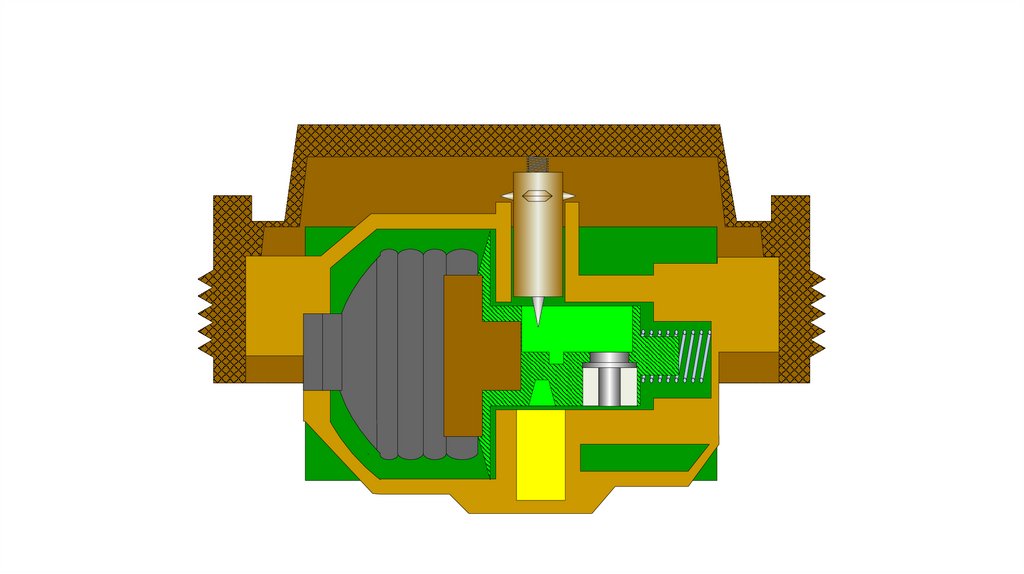

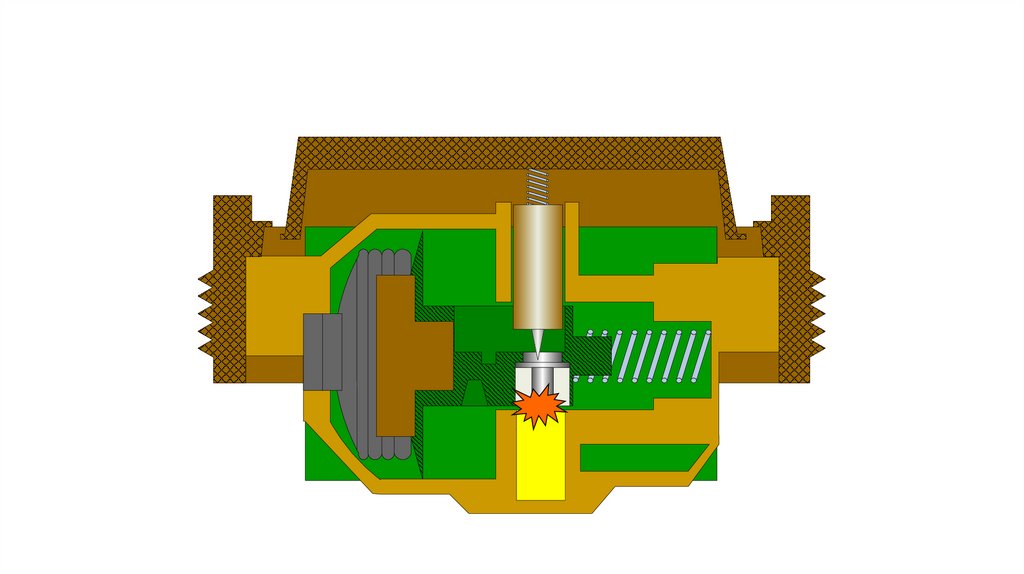

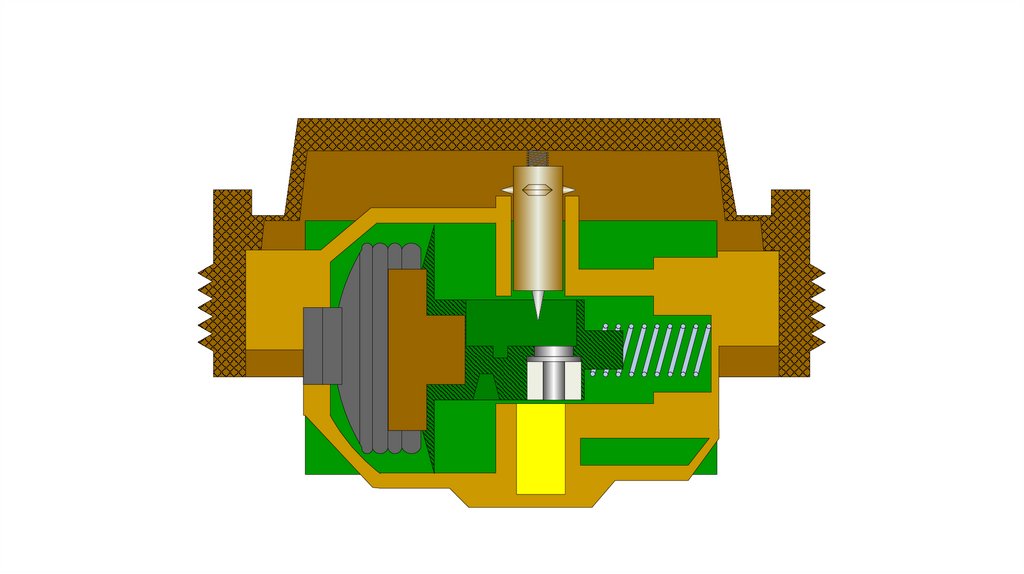

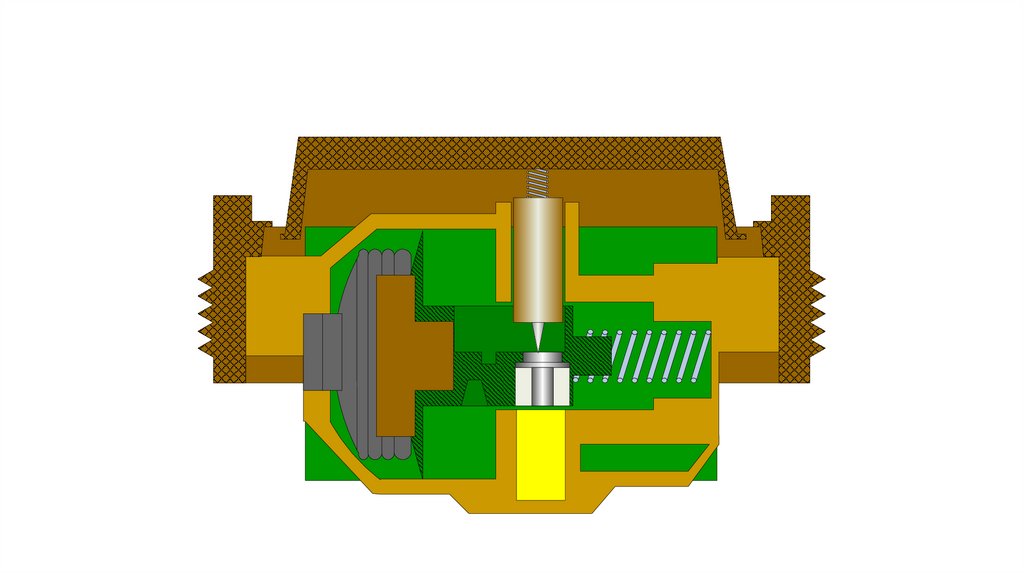

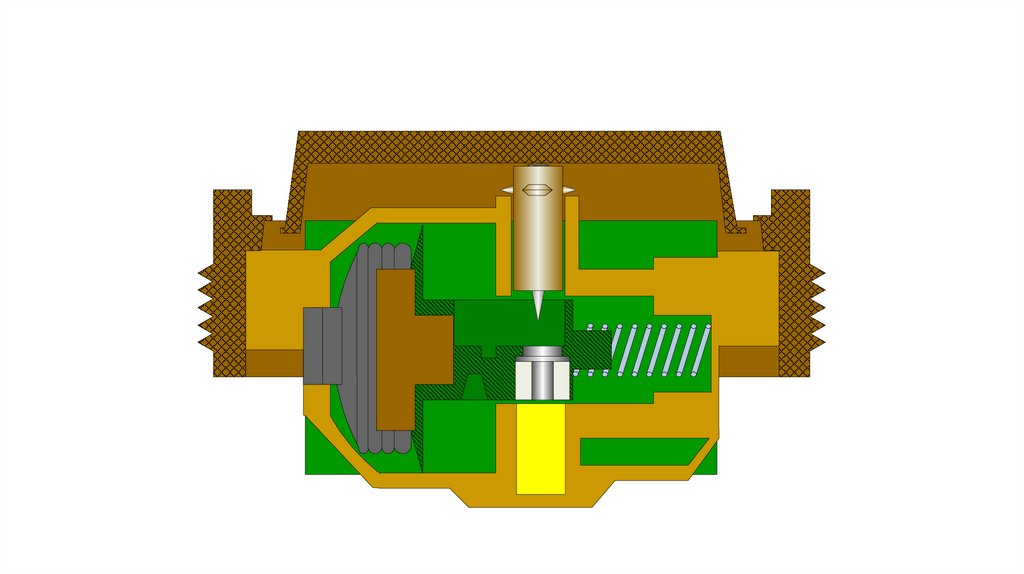

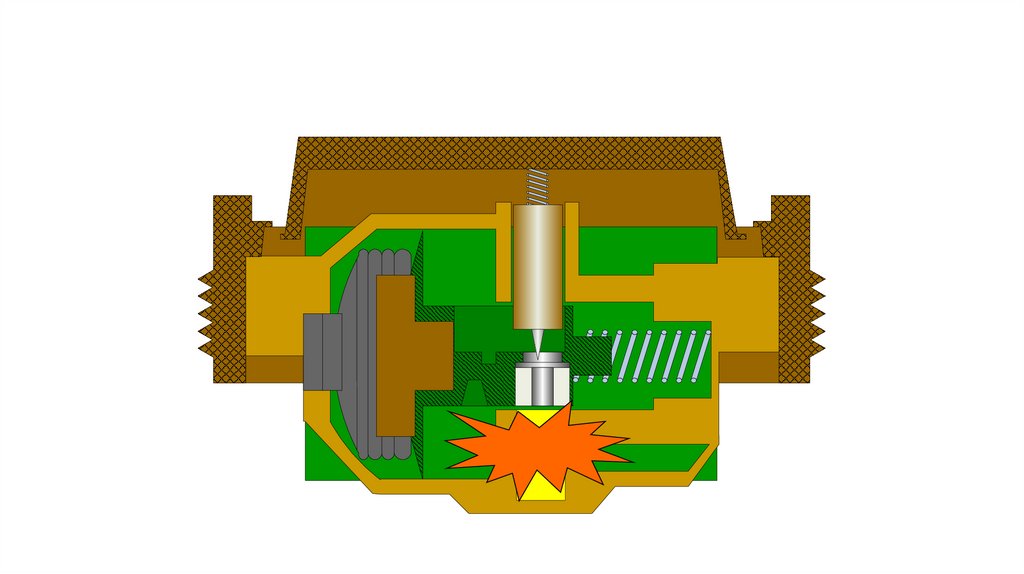

Принцип дії.
Для переведення підривника МВП-62М з транспортного положення в бойове
необхідно зняти запобіжну чеку та натиснути кнопку. При натисканні кнопки кулачок
опускається та, виходячи з зачеплення з виступом движка, вивільнює його. Движок
під дією пружини переміщується та стискає сильфон, видавлюючи з нього повітря
через отвір в діафрагмі. Переміщення движка в бойове положення, при якому
капсюль-детонатор М-1 встановлює між ударником та детонатором, відбувається за
30-300 с.
При наїзді гусениці танка (колеса автомобіля) на кришку підривника вона
проломлюється по ослабленому перерізу і натискає на ударник. Приливи (лапки) на
ударнику відломлюються (сила, яка необхідна при цьому, 18-25 кгс), і ударник під
дією бойової пружини наколює капсюль-детонатор, котрий вибухає і через детонатор
передає детонацію додатковому детонатору та заряду міни.
Для переводу підривника з бойового положення в транспортне необхідно
ключем повернути кнопку за годинниковою стрілкою з одночасним підйомом кнопки
догори. При цьому зубці кулачка входять в зчеплення з зубцями на виступі движка.
Движок за рахунок обертання кулачка переміщується в транспортне положення. Виріз
у виступі движка стає проти кулачка, кулачок при підйомі кнопки входить в виріз та
фіксує движок в транспортному положенні. Після підйому кнопки під неї необхідно
встановити запобіжну чеку.

23.

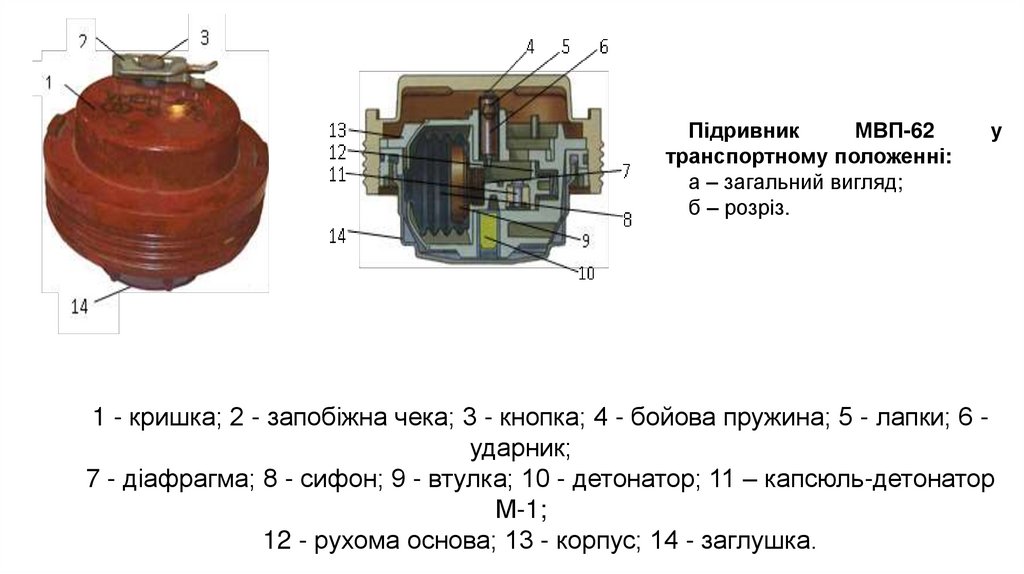

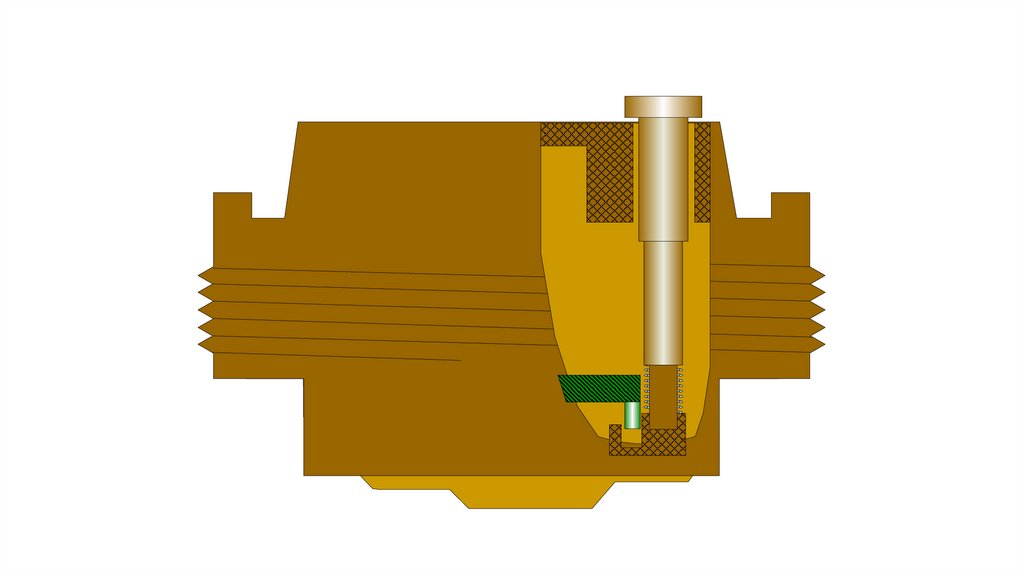

Підривник
МВП-62
транспортному положенні:
а – загальний вигляд;
б – розріз.
у
1 - кришка; 2 - запобіжна чека; 3 - кнопка; 4 - бойова пружина; 5 - лапки; 6 ударник;
7 - діафрагма; 8 - сифон; 9 - втулка; 10 - детонатор; 11 – капсюль-детонатор
М-1;
12 - рухома основа; 13 - корпус; 14 - заглушка.

24.

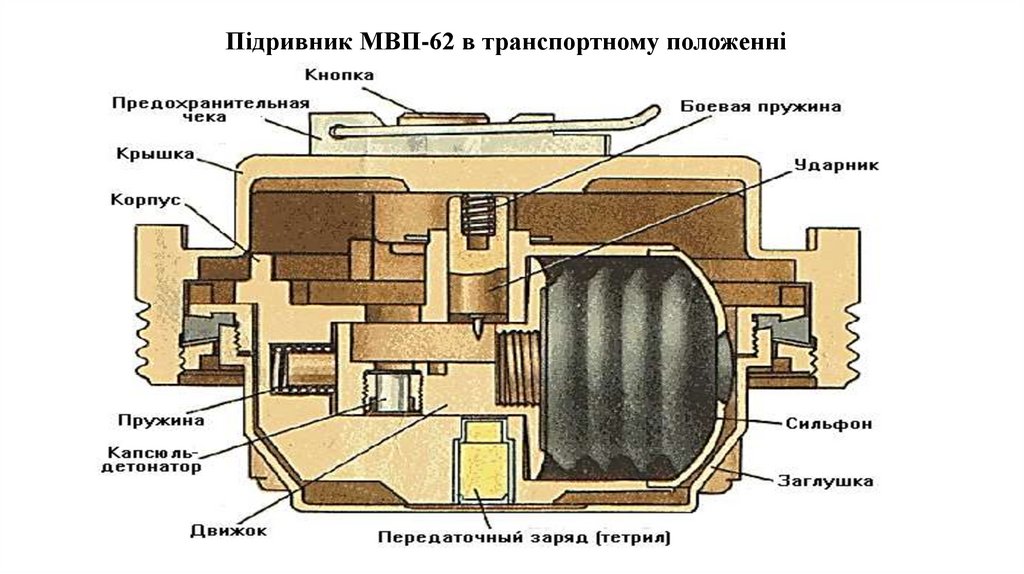

Підривник МВП-62 в транспортному положенні

25.

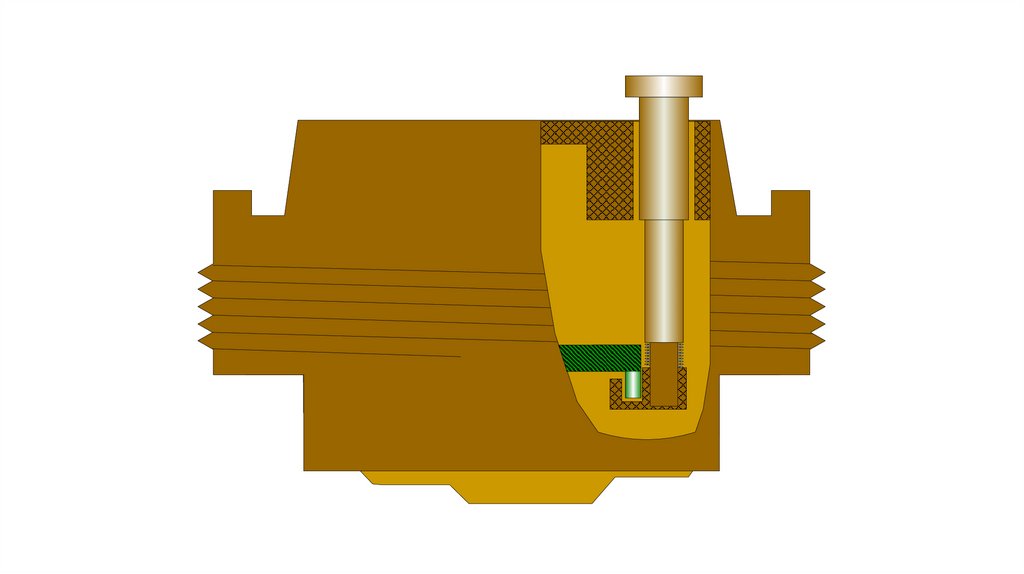

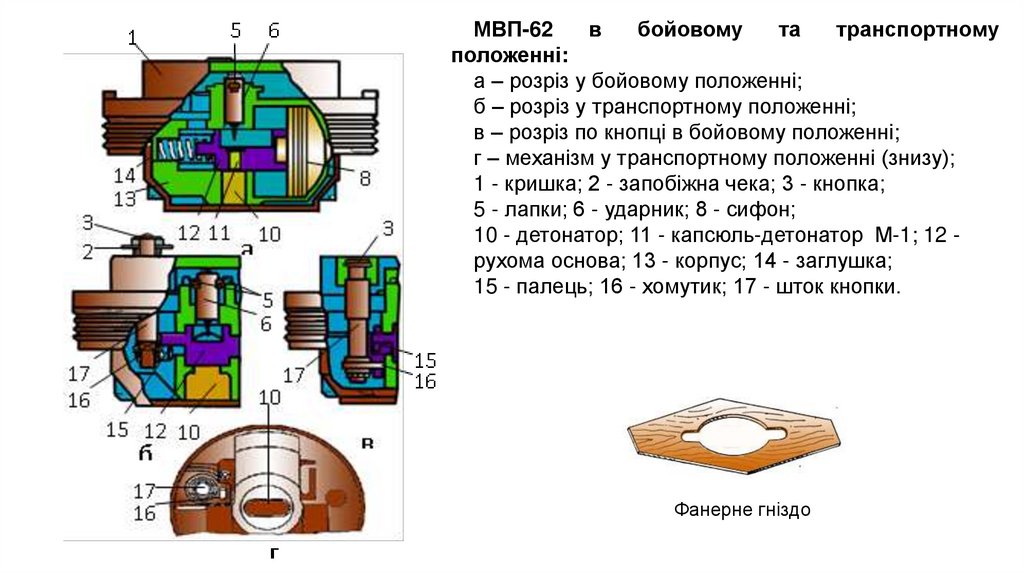

МВП-62
в
бойовому
та
транспортному
положенні:
а – розріз у бойовому положенні;
б – розріз у транспортному положенні;
в – розріз по кнопці в бойовому положенні;
г – механізм у транспортному положенні (знизу);
1 - кришка; 2 - запобіжна чека; 3 - кнопка;
5 - лапки; 6 - ударник; 8 - сифон;
10 - детонатор; 11 - капсюль-детонатор М-1; 12 рухома основа; 13 - корпус; 14 - заглушка;
15 - палець; 16 - хомутик; 17 - шток кнопки.
Фанерне гніздо

26.

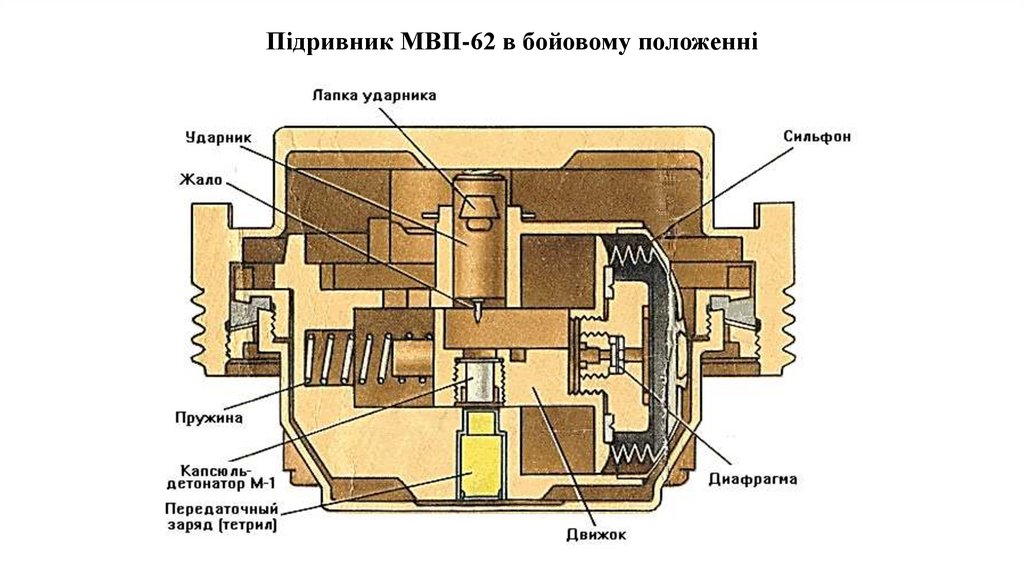

Підривник МВП-62 в бойовому положенні

27.

28.

29.

30.

31.

32.

33.

34.

35.

36.

37.

38.

39.

40.

41.

42.

43.

44.

45.

46.

47.

48.

49.

50.

51.

52.

Для переводу підривника МВП-62М з бойового в транспортне
положення необхідно:
– надягнути ключ на кнопку та повернути її за годинниковою стрілкою з
одночасним підйомом догори до положення, при якому на кнопку можна
встановити запобіжну чеку;
– встановити на кнопку запобіжну чеку та закрити її защіпкою.

53.

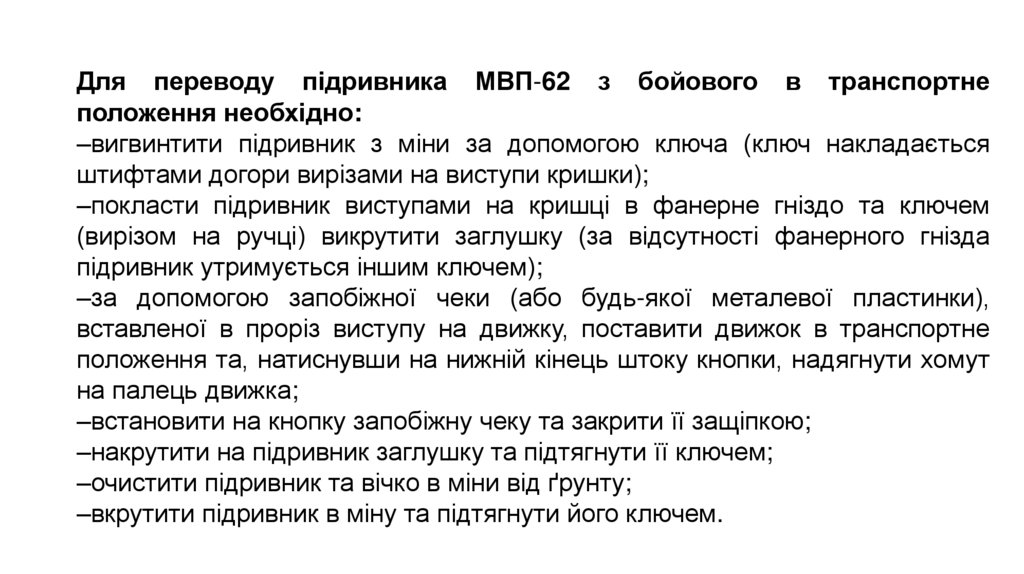

Для переводу підривника МВП-62 з бойового в транспортне
положення необхідно:
–вигвинтити підривник з міни за допомогою ключа (ключ накладається
штифтами догори вирізами на виступи кришки);
–покласти підривник виступами на кришці в фанерне гніздо та ключем
(вирізом на ручці) викрутити заглушку (за відсутності фанерного гнізда
підривник утримується іншим ключем);
–за допомогою запобіжної чеки (або будь-якої металевої пластинки),
вставленої в проріз виступу на движку, поставити движок в транспортне
положення та, натиснувши на нижній кінець штоку кнопки, надягнути хомут
на палець движка;
–встановити на кнопку запобіжну чеку та закрити її защіпкою;
–накрутити на підривник заглушку та підтягнути її ключем;
–очистити підривник та вічко в міни від ґрунту;
–вкрутити підривник в міну та підтягнути його ключем.

54.

4.

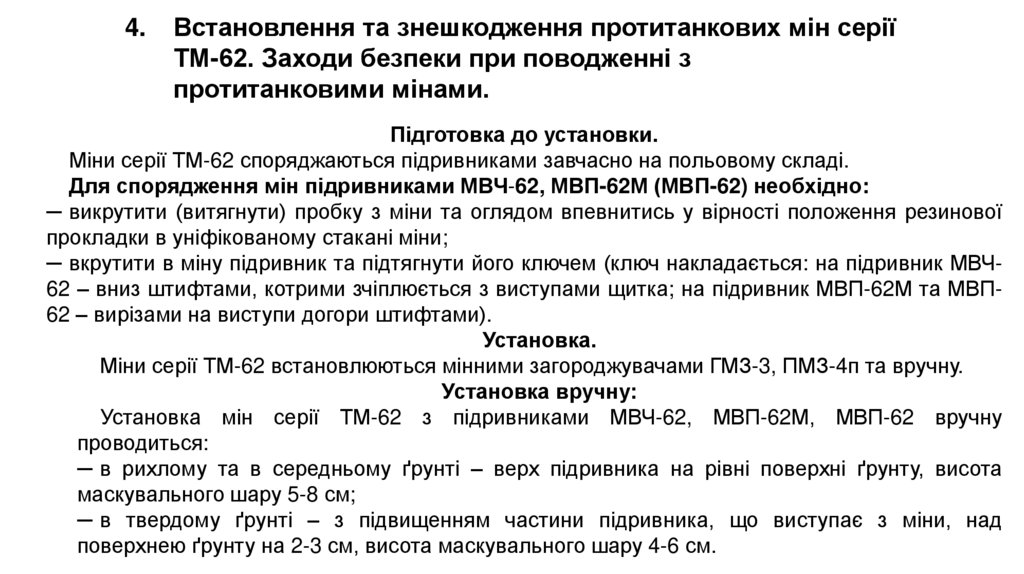

Встановлення та знешкодження протитанкових мін серії
ТМ-62. Заходи безпеки при поводженні з
протитанковими мінами.

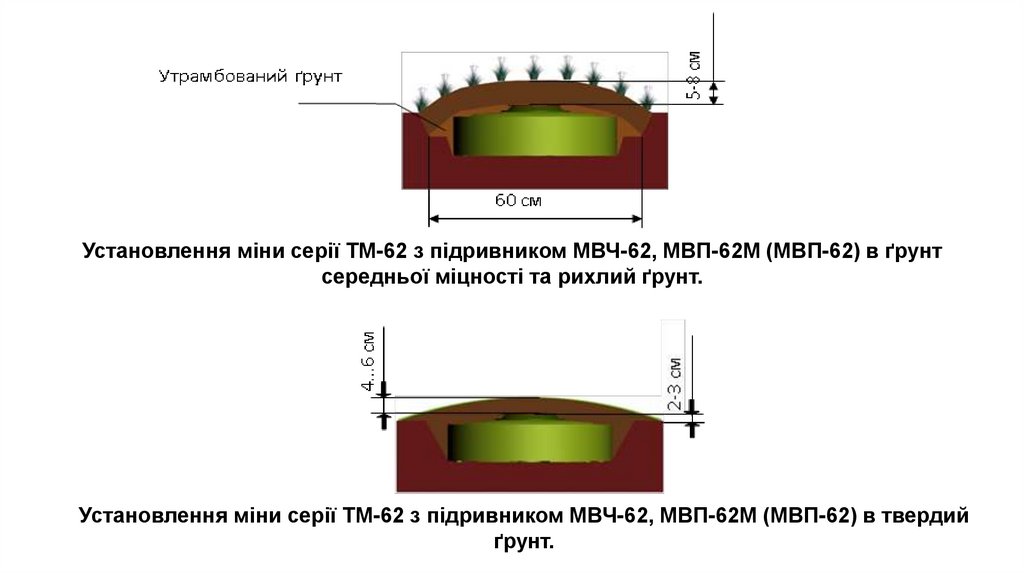

Підготовка до установки.
Міни серії ТМ-62 споряджаються підривниками завчасно на польовому складі.
Для спорядження мін підривниками МВЧ-62, МВП-62М (МВП-62) необхідно:
─ викрутити (витягнути) пробку з міни та оглядом впевнитись у вірності положення резинової
прокладки в уніфікованому стакані міни;
─ вкрутити в міну підривник та підтягнути його ключем (ключ накладається: на підривник МВЧ62 – вниз штифтами, котрими зчіплюється з виступами щитка; на підривник МВП-62М та МВП62 – вирізами на виступи догори штифтами).
Установка.
Міни серії ТМ-62 встановлюються мінними загороджувачами ГМЗ-3, ПМЗ-4п та вручну.
Установка вручну:
Установка мін серії ТМ-62 з підривниками МВЧ-62, МВП-62М, МВП-62 вручну
проводиться:
─ в рихлому та в середньому ґрунті – верх підривника на рівні поверхні ґрунту, висота
маскувального шару 5-8 см;
─ в твердому ґрунті – з підвищенням частини підривника, що виступає з міни, над
поверхнею ґрунту на 2-3 см, висота маскувального шару 4-6 см.

55.

Протитанкові міни встановлюються в ґрунті з маскуванням шаром ґрунту або на поверхню
ґрунту засобами механізації мінування чи вручну.
Установлення мін на поверхню ґрунту здійснюється:
─ при мерзлому або особливо твердому (скельному) ґрунті;
─ за наявності снігового покрову висотою до 25 см (з маскуванням снігом);
─ при мінуванні дистанційними засобами мінування;
─ при мінуванні безпосередньо на бойових напрямках наступаючих танків противника (коли
немає часу на встановлення в ґрунт).
Засоби механізації мінування забезпечують установлення мін у ґрунт із маскуванням дерном,
ґрунтом, у сніг із маскуванням снігом або на поверхню ґрунту та в сніг без маскування.
Установлення ПТМ у
ґрунт із дерновим
маскуванням.
Установлення ПТМ
у пухкий ґрунт із
ґрунтовим маскуванням.

56.

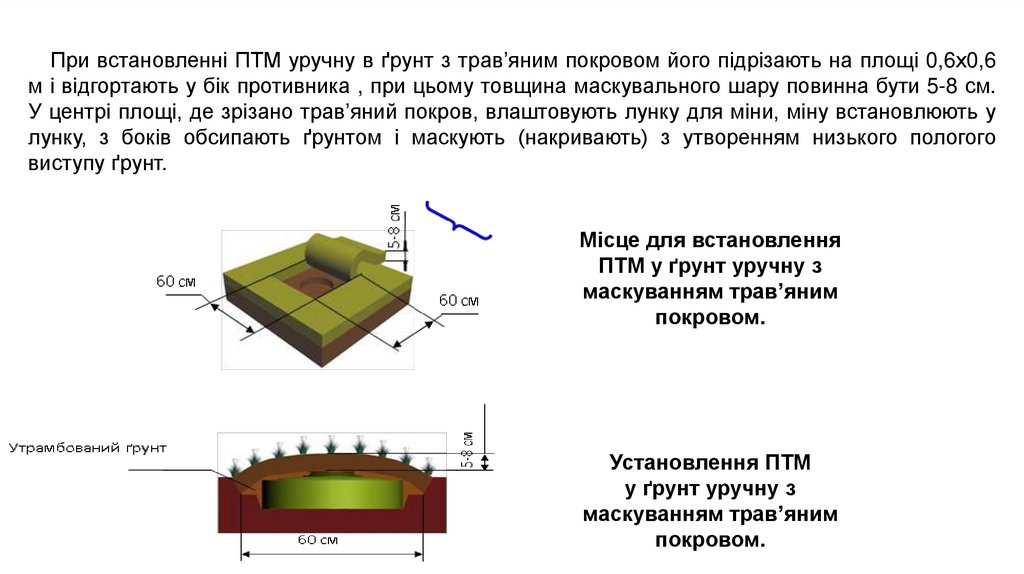

При встановленні ПТМ уручну в ґрунт з трав’яним покровом його підрізають на площі 0,6х0,6
м і відгортають у бік противника , при цьому товщина маскувального шару повинна бути 5-8 см.
У центрі площі, де зрізано трав’яний покров, влаштовують лунку для міни, міну встановлюють у
лунку, з боків обсипають ґрунтом і маскують (накривають) з утворенням низького пологого
виступу ґрунт.
Місце для встановлення
ПТМ у ґрунт уручну з
маскуванням трав’яним
покровом.
Установлення ПТМ
у ґрунт уручну з
маскуванням трав’яним
покровом.

57.

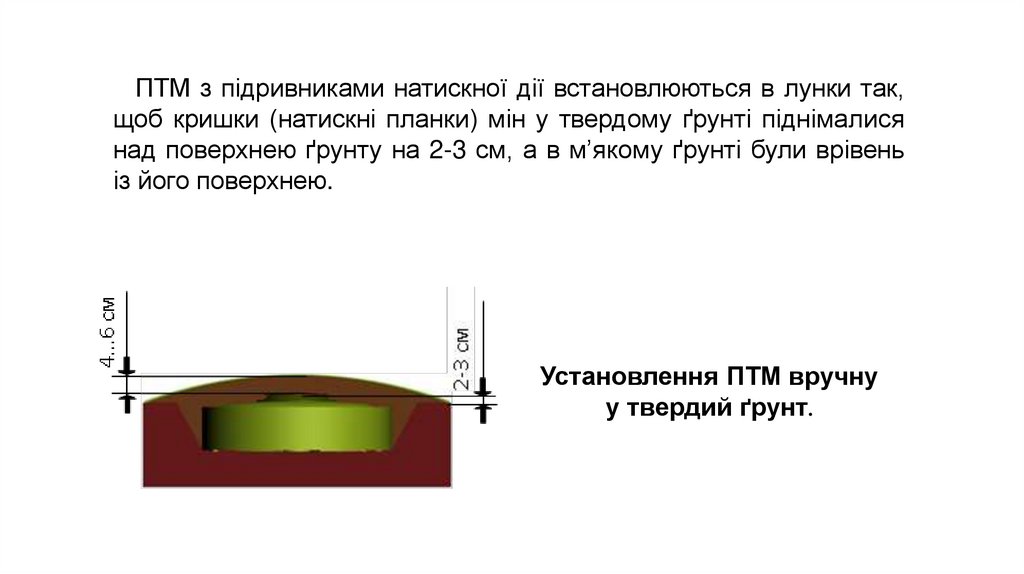

ПТМ з підривниками натискної дії встановлюються в лунки так,
щоб кришки (натискні планки) мін у твердому ґрунті піднімалися
над поверхнею ґрунту на 2-3 см, а в м’якому ґрунті були врівень
із його поверхнею.
Установлення ПТМ вручну
у твердий ґрунт.

58.

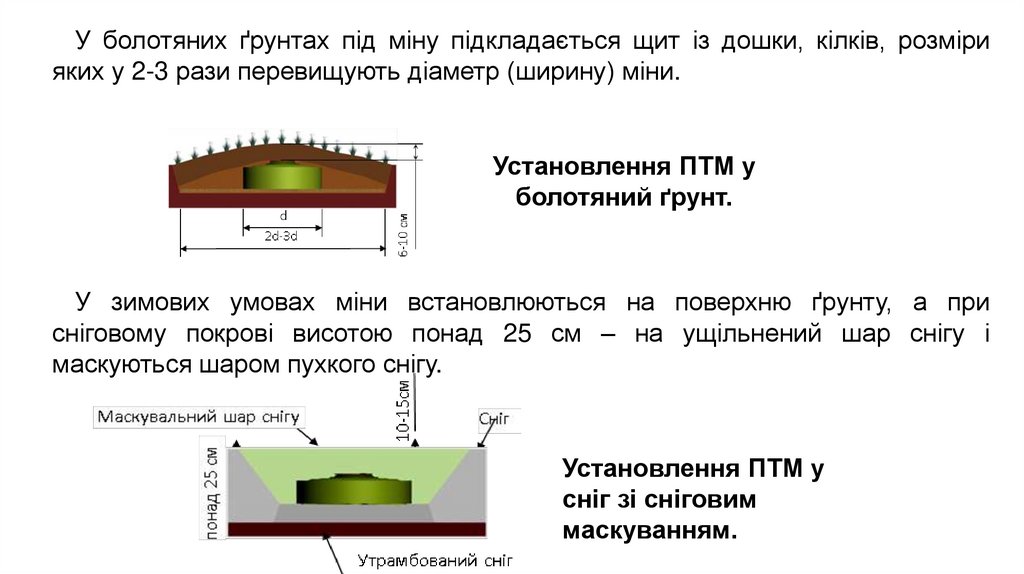

У болотяних ґрунтах під міну підкладається щит із дошки, кілків, розміри
яких у 2-3 рази перевищують діаметр (ширину) міни.
Установлення ПТМ у
болотяний ґрунт.
У зимових умовах міни встановлюються на поверхню ґрунту, а при
сніговому покрові висотою понад 25 см – на ущільнений шар снігу і
маскуються шаром пухкого снігу.
Установлення ПТМ у
сніг зі сніговим
маскуванням.

59.

Установлення міни серії ТМ-62 з підривником МВЧ-62, МВП-62М (МВП-62) в ґрунт
середньої міцності та рихлий ґрунт.
Установлення міни серії ТМ-62 з підривником МВЧ-62, МВП-62М (МВП-62) в твердий
ґрунт.

60.

Забороняється встановлювати міни в заглиблення й вибоїни, а також
поряд із пнями й валунами, а також знімати з місця встановлення міни:
- які встановлені в положення, що не дозволяє їх зняття;
- з пошкодженими кришками підривників або корпусів;
- що перебувають ближче ніж за 1 м від вирв, утворених вибухами
артилерійських снарядів;
- що вмерзли в ґрунт.
Такі міни знищують на місці їх установлення підривом накладних зарядів
вибухової речовини.
Міни, імовірність зняття яких не може бути встановлена достовірно, з
безпечної відстані або з укриття стягують з місця встановлення дистанційними
засобами, після чого їх можна знешкодити або знищити.

61.

У транспортному положенні в підривниках запобіжного типу вогневий ланцюг
розірвано. Ряд підривників запобіжного типу мають механізм дальнього
зведення. Це забезпечує безпеку та можливість завчасного спорядження мін
підривниками, зберігання споряджених мін на польових складах і
транспортування їх на автомобілях в упаковці, а також транспортування та
установлення засобами механізації мінування та вручну.
Переведення підривників запобіжного типу з транспортного положення в
бойове здійснюється на місці встановлення мін автоматично або вручну.
Запобіжні чеки та інші запобіжні пристрої, а також знімні ручки, зняті з мін
(підривників) при встановленні, збираються, укладаються в пакет або іншу
наявну упаковку і закопуються в ґрунт (сніг) біля однієї з крайніх мін на
мінному полі з метою подальшого використання їх при знятті мін. Місце
розташування запобіжних чек і ручок указується у формулярі мінного поля.

62.

Детонуючий пристрій ДУ-62.
Маса ДУ-62 - 0,23кг
Маса детонатора - 0,036кг
Діаметр – 125мм
Висота - 60мм
1 –корпус; 2- пробка; 3 –стакан; 4- детонатор
Детонуючий пристрій ДУ-62 призначений для спорядження мін серії ТМ-62 при
використанні їх в якості підривних зарядів.
При використанні мін серії ТМ-62 в якості підривних зарядів з використанням детонуючого
пристрою ДУ-62 необхідно:
─ викрутити з міни пробку (підривник);
─ вкрутити в міну детонуючий пристрій ДУ-62 та підтягнути його ключем;
─ закріпити (прив’язати за ручку, встановити) міну на об’єкті, що підривається;
─ викрутити пробку з різьбового гнізда в корпусі ДУ-62;
─ приєднати електродетонатор ЭДП-р до провідної мережі;
─ вкрутити електродетонатор ЭДП-р (запалюючу трубку ЗТП) в різьбове гніздо ДУ-62.

63.

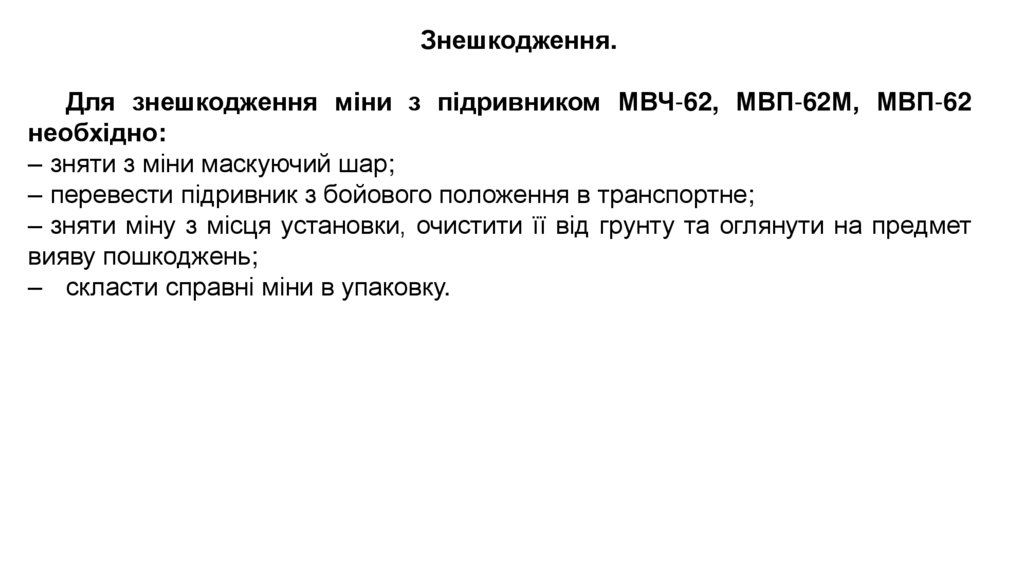

Знешкодження.
Для знешкодження міни з підривником МВЧ-62, МВП-62М, МВП-62
необхідно:
– зняти з міни маскуючий шар;
– перевести підривник з бойового положення в транспортне;
– зняти міну з місця установки, очистити її від грунту та оглянути на предмет
вияву пошкоджень;
– скласти справні міни в упаковку.

64.

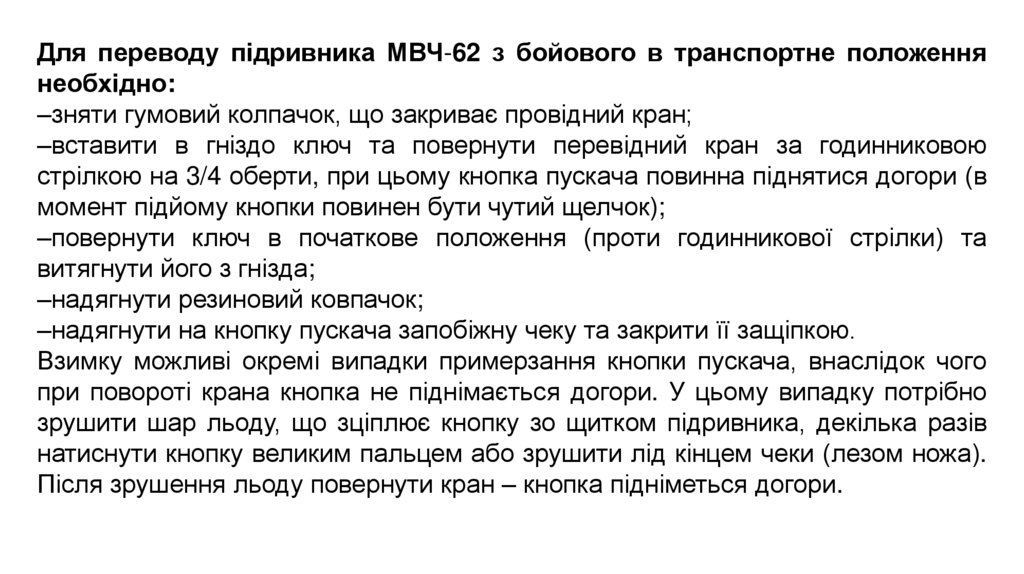

Для переводу підривника МВЧ-62 з бойового в транспортне положення
необхідно:
–зняти гумовий колпачок, що закриває провідний кран;
–вставити в гніздо ключ та повернути перевідний кран за годинниковою
стрілкою на 3/4 оберти, при цьому кнопка пускача повинна піднятися догори (в
момент підйому кнопки повинен бути чутий щелчок);
–повернути ключ в початкове положення (проти годинникової стрілки) та
витягнути його з гнізда;
–надягнути резиновий ковпачок;
–надягнути на кнопку пускача запобіжну чеку та закрити її защіпкою.
Взимку можливі окремі випадки примерзання кнопки пускача, внаслідок чого
при повороті крана кнопка не піднімається догори. У цьому випадку потрібно
зрушити шар льоду, що зціплює кнопку зо щитком підривника, декілька разів
натиснути кнопку великим пальцем або зрушити лід кінцем чеки (лезом ножа).
Після зрушення льоду повернути кран – кнопка підніметься догори.

65.

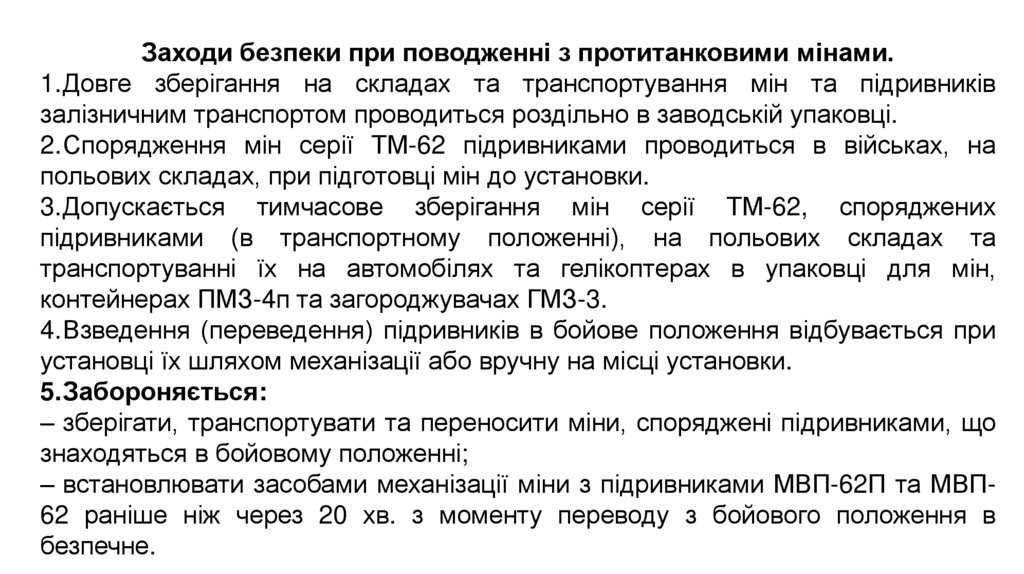

Заходи безпеки при поводженні з протитанковими мінами.
1.Довге зберігання на складах та транспортування мін та підривників
залізничним транспортом проводиться роздільно в заводській упаковці.
2.Спорядження мін серії ТМ-62 підривниками проводиться в військах, на
польових складах, при підготовці мін до установки.
3.Допускається тимчасове зберігання мін серії ТМ-62, споряджених
підривниками (в транспортному положенні), на польових складах та
транспортуванні їх на автомобілях та гелікоптерах в упаковці для мін,
контейнерах ПМЗ-4п та загороджувачах ГМЗ-3.
4.Взведення (переведення) підривників в бойове положення відбувається при
установці їх шляхом механізації або вручну на місці установки.
5.Забороняється:
– зберігати, транспортувати та переносити міни, споряджені підривниками, що
знаходяться в бойовому положенні;
– встановлювати засобами механізації міни з підривниками МВП-62П та МВП62 раніше ніж через 20 хв. з моменту переводу з бойового положення в
безпечне.
