Ядерное, химическое оружие. Занятие №1

1.

ВОЕННО УЧЕБНЫЙ
ВОЕННЫЙ
УЧЕБНЫЙ ЦЕНТР
ЦЕНТР
КАФЕДРА
КАФЕДРАСВЯЗИ
ВКС
Учебная дисциплина
Радиационная,
химическая и
биологическая защита

2.

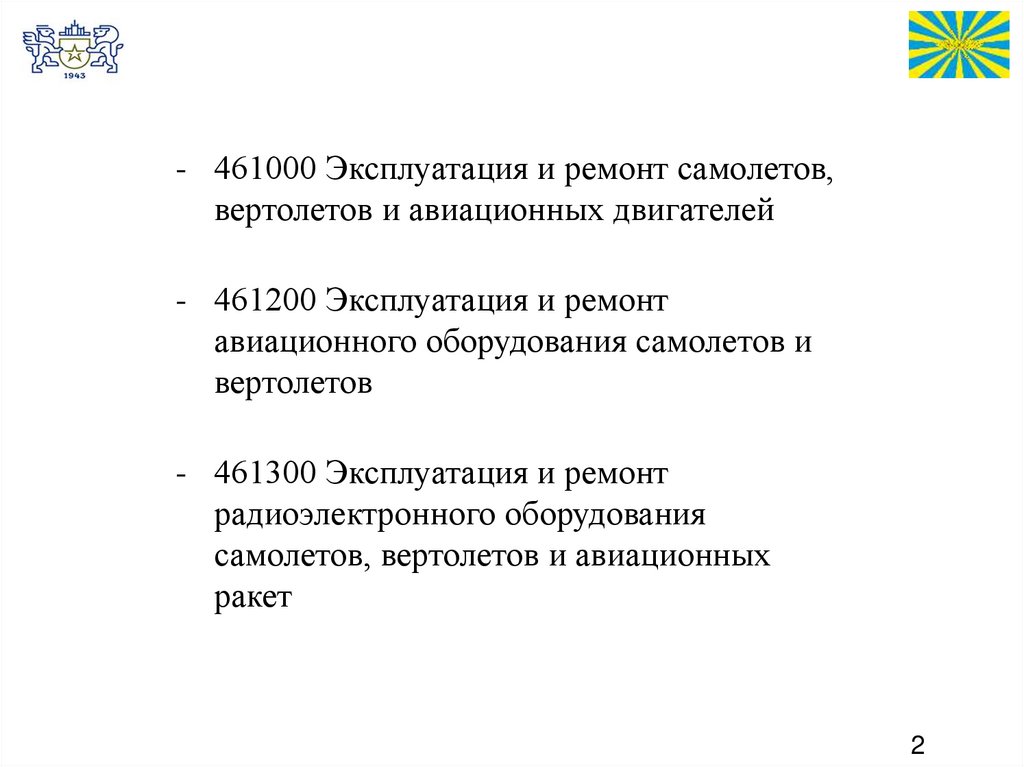

- 461000 Эксплуатация и ремонт самолетов,
вертолетов и авиационных двигателей
- 461200 Эксплуатация и ремонт
авиационного оборудования самолетов и
вертолетов
- 461300 Эксплуатация и ремонт
радиоэлектронного оборудования
самолетов, вертолетов и авиационных
ракет
2

3.

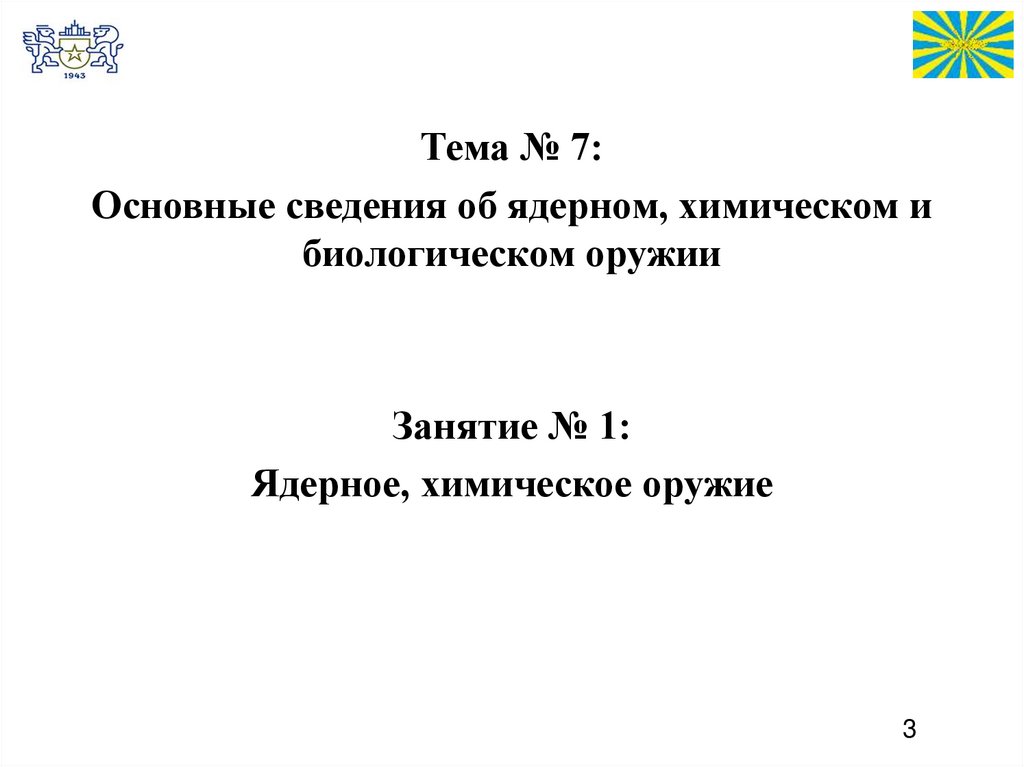

Тема № 7:
Основные сведения об ядерном, химическом и
биологическом оружии
Занятие № 1:
Ядерное, химическое оружие
3

4. 1. Боевые свойства и поражающие факторы ядерного оружия. Способы защиты личного состава, вооружения и военной техники.

Учебные вопросы
1. Боевые свойства и поражающие факторы ядерного оружия. Способы
защиты личного состава, вооружения и военной техники.
Противорадиационные препараты и порядок их использования.
2. Назначение и боевые свойства химического оружия. Средства
индивидуальной и коллективной защиты
4

5.

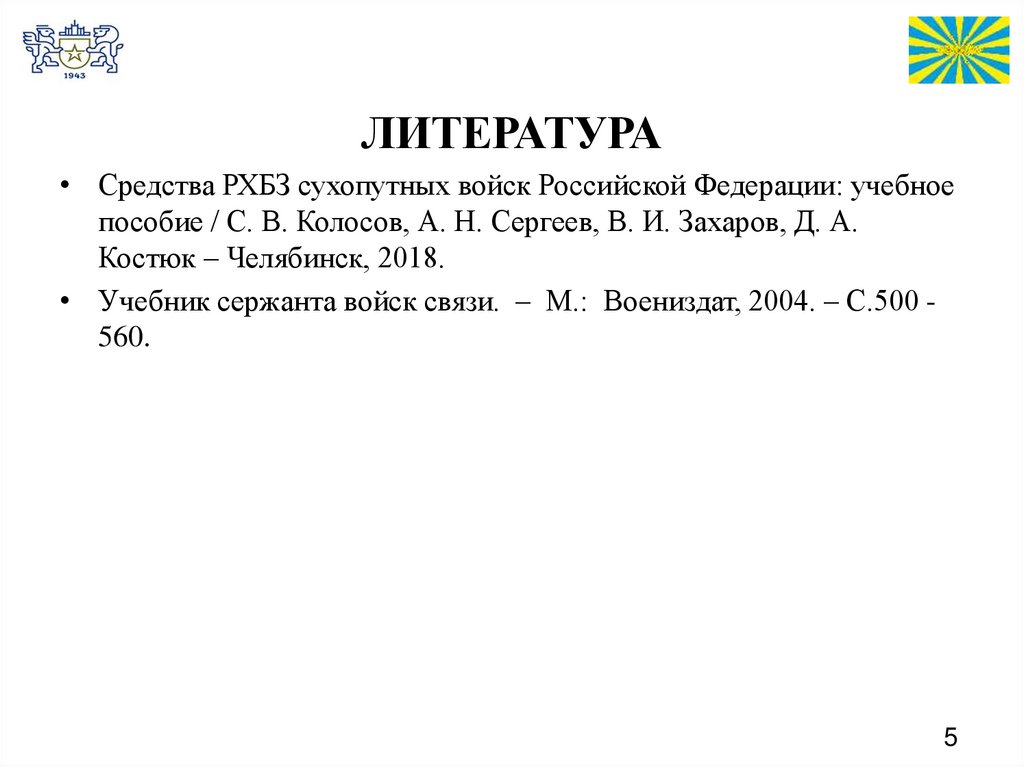

ЛИТЕРАТУРА
• Средства РХБЗ сухопутных войск Российской Федерации: учебное
пособие / С. В. Колосов, А. Н. Сергеев, В. И. Захаров, Д. А.
Костюк – Челябинск, 2018.
• Учебник сержанта войск связи. – М.: Воениздат, 2004. – С.500 560.
5

6.

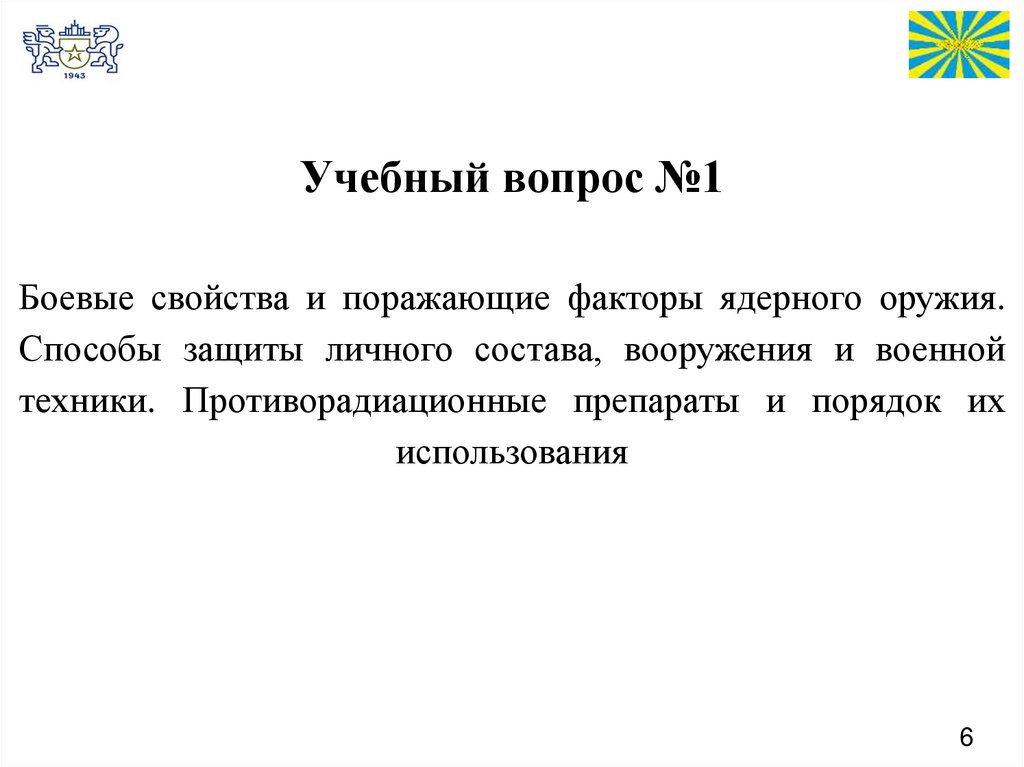

Учебный вопрос №1
Боевые свойства и поражающие факторы ядерного оружия.
Способы защиты личного состава, вооружения и военной
техники. Противорадиационные препараты и порядок их
использования
6

7.

Ядерным называется оружие, поражающее
действие
которого
обусловлено
внутриядерной энергией, выделяющейся в
результате ядерных процессов деления или
синтеза ядерных химических элементов.
6А

8.

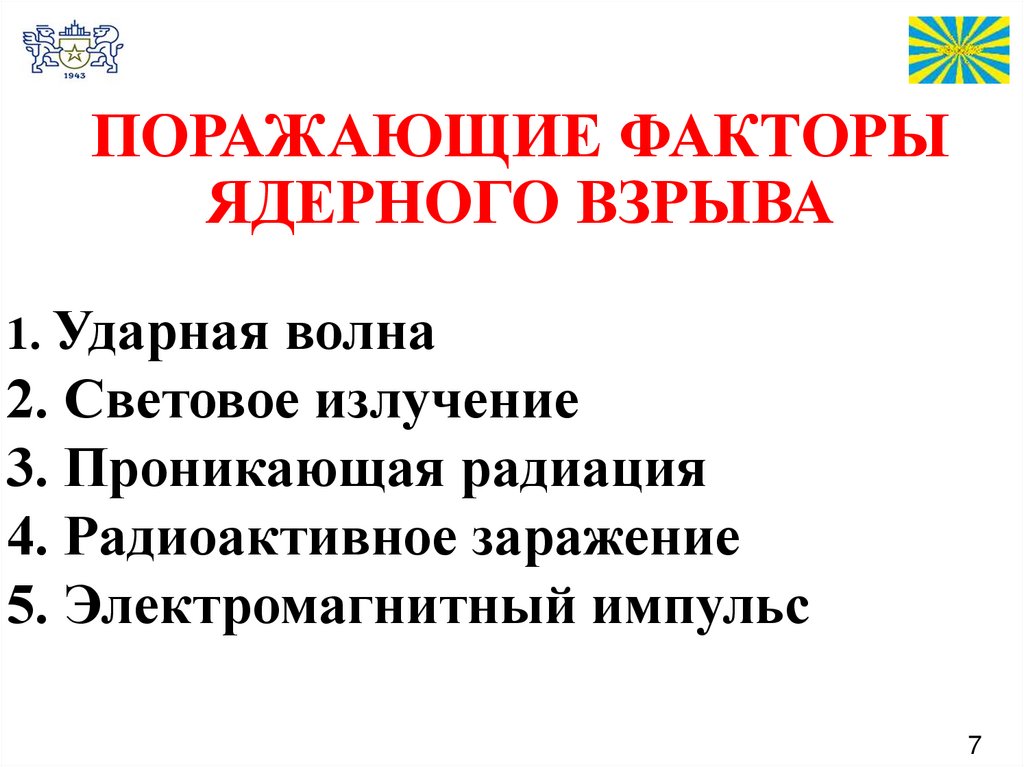

ПОРАЖАЮЩИЕ ФАКТОРЫ
ЯДЕРНОГО ВЗРЫВА
1. Ударная волна
2. Световое излучение
3. Проникающая радиация
4. Радиоактивное заражение
5. Электромагнитный импульс
7

9.

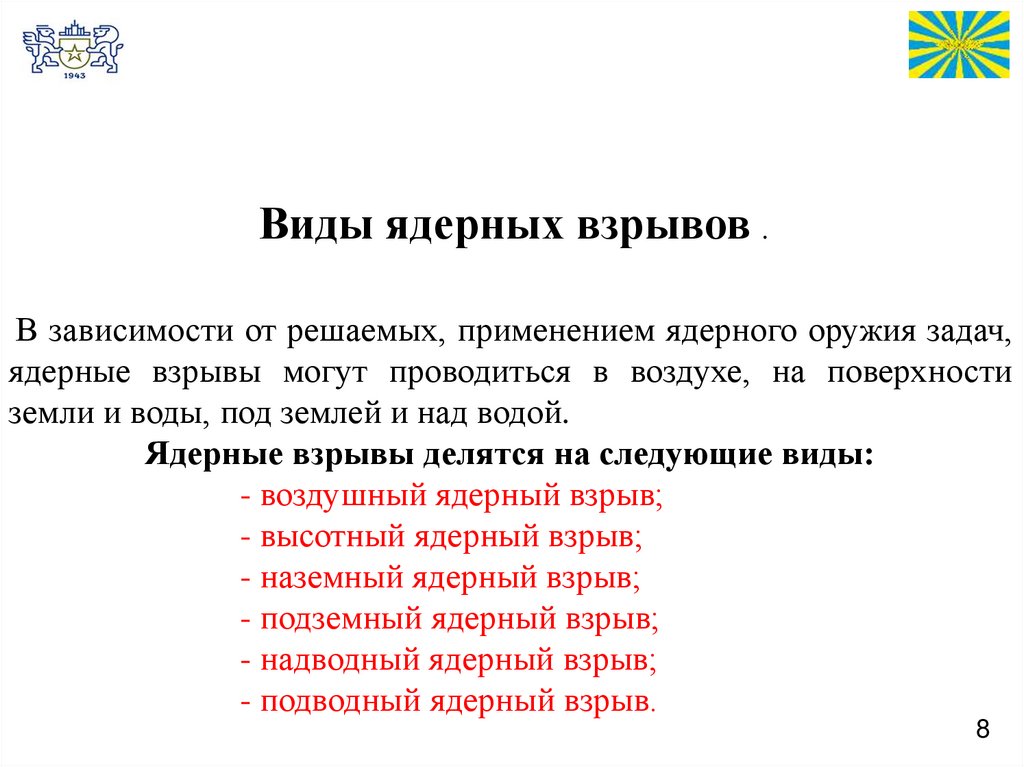

Виды ядерных взрывов .
В зависимости от решаемых, применением ядерного оружия задач,
ядерные взрывы могут проводиться в воздухе, на поверхности
земли и воды, под землей и над водой.
Ядерные взрывы делятся на следующие виды:
- воздушный ядерный взрыв;
- высотный ядерный взрыв;
- наземный ядерный взрыв;
- подземный ядерный взрыв;
- надводный ядерный взрыв;
- подводный ядерный взрыв.
8

10.

Воздушный ядерный взрыв
К воздушным ядерным взрывам относятся взрывы в воздухе на
такой высоте, когда светящаяся область взрыва не касается
поверхности земли.
Воздушные взрывы могут применяться противником для
поражения войск на поле боя, разрушения городских и
промышленных зданий, поражения самолетов и аэродромных
сооружений.
9

11.

Высотный ядерный взрыв
Высотный ядерный взрыв производится на высоте от 10 км и
более от поверхности земли. При высотных взрывах на высоте
нескольких десятков километров в месте взрыва образуется
шарообразная светящаяся область.
Высотные взрывы могут применяться для уничтожения воздушных и
космических средств нападения и разведки: самолетов, крылатых
ракет, спутников, головных частей баллистических ракет.
11

12.

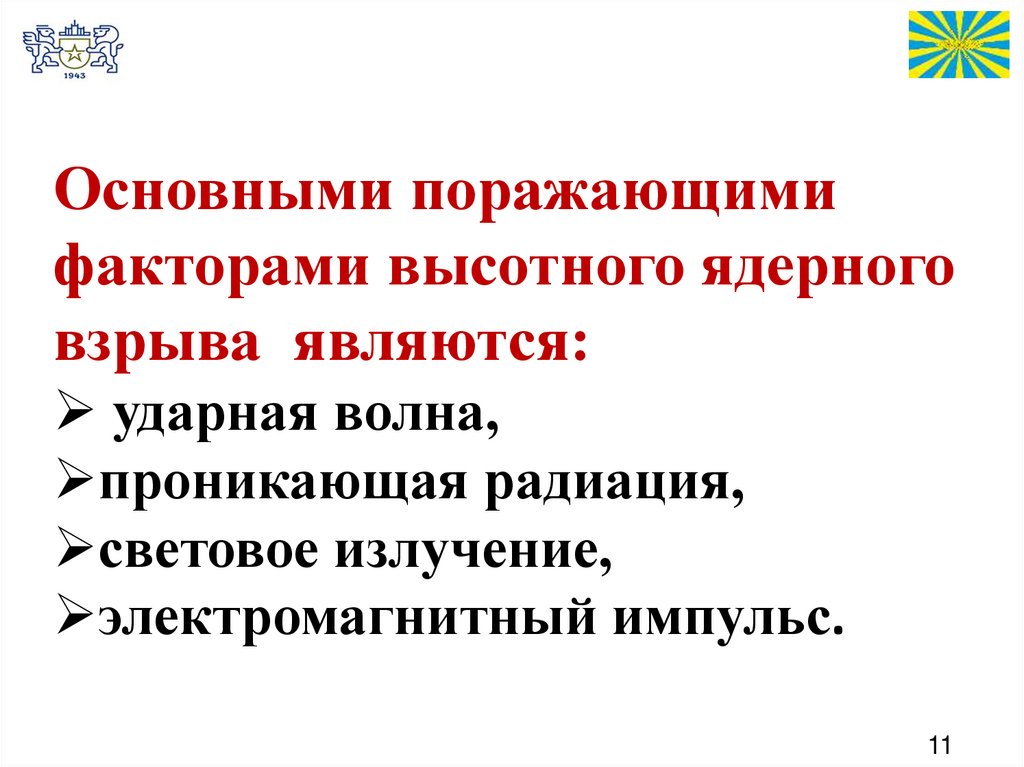

Основными поражающими
факторами высотного ядерного
взрыва являются:
ударная волна,
проникающая радиация,
световое излучение,
электромагнитный импульс.
11

13.

Наземный ядерный взрыв
Наземным
ядерным
взрывом
называется взрыв на поверхности
земли или в воздухе на небольшой
высоте, при котором светящаяся
область касается земли.
Наземные взрывы предназначаются
для разрушения объектов, состоящих
из сооружений большой прочности, и
поражения войск, находящихся в
прочных укрытиях, если при этом
допустимо или желательно сильное
радиоактивное заражение местности
и объектов в районе взрыва или на
следе облака.
12

14.

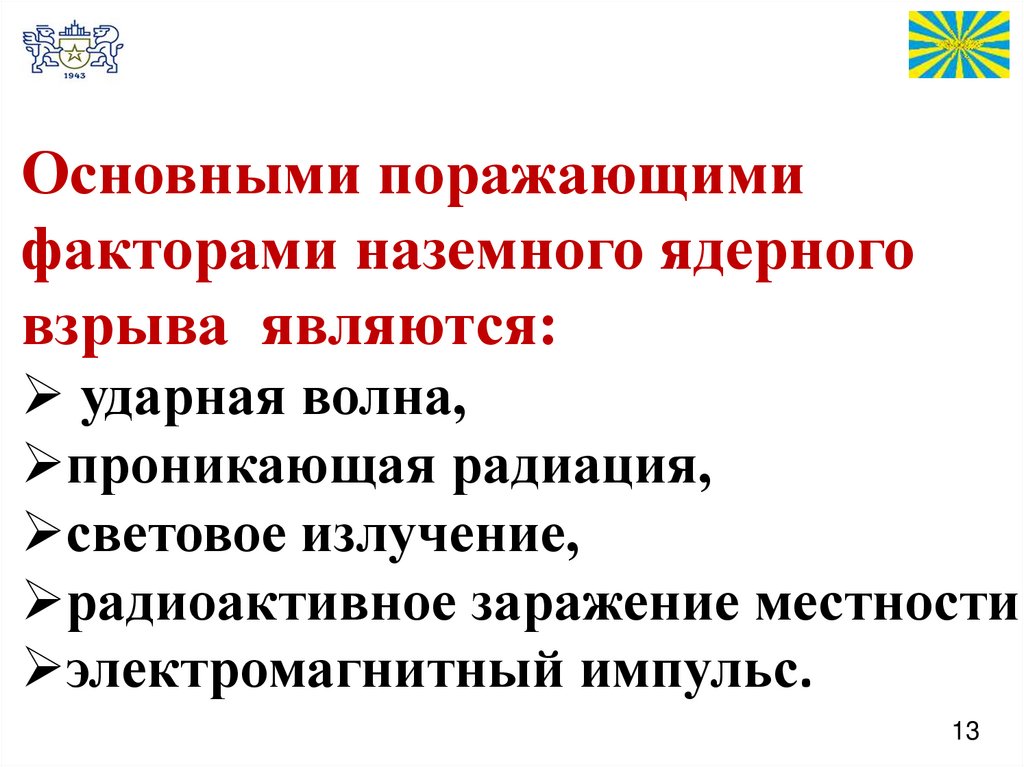

Основными поражающими
факторами наземного ядерного
взрыва являются:
ударная волна,
проникающая радиация,
световое излучение,
радиоактивное заражение местности
электромагнитный импульс.
13

15.

ПОДЗЕМНЫЙ ЯДЕРНЫЙ ВЗРЫВ
Подземным
ядерным
взрывом
называется взрыв, произведенный на
некоторой глубине в земле.
Подземные взрывы могут осуществляться
для разрушения особо важных подземных
сооружений и образования завалов в горах в
условиях,
когда
допустимо
сильное
радиоактивное заражение местности и
объектов.
14

16.

Основными поражающими
факторами подземного ядерного
взрыва являются:
сейсмовзрывные волны ;
воздушная ударная волна;
радиоактивное заражение местности
15

17.

Надводный ядерный взрыв
Этот взрыв имеет внешнее сходство с
наземным ядерным взрывом и
сопровождается
теми
же
поражающими факторами, что и
наземный взрыв. Разница заключается
в том, что грибовидное облако
надводного
взрыва
состоит
из
плотного радиоактивного тумана или
водяной пыли.
Надводные ядерные взрывы могут
осуществляться
для
поражения
крупных надводных кораблей и
прочных сооружений военно-морских
баз, портов, когда допустимо или
желательно сильное радиоактивное
заражение воды и прибрежной
местности.
16

18.

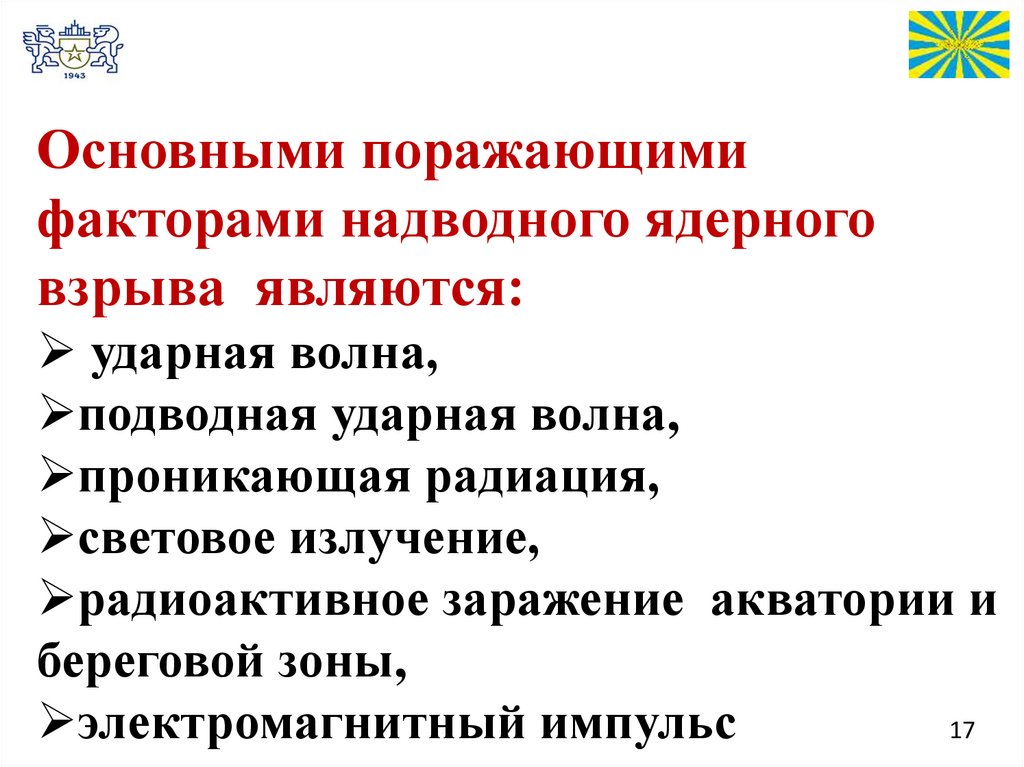

Основными поражающими
факторами надводного ядерного
взрыва являются:
ударная волна,
подводная ударная волна,
проникающая радиация,
световое излучение,
радиоактивное заражение акватории и
береговой зоны,
электромагнитный импульс
17

19.

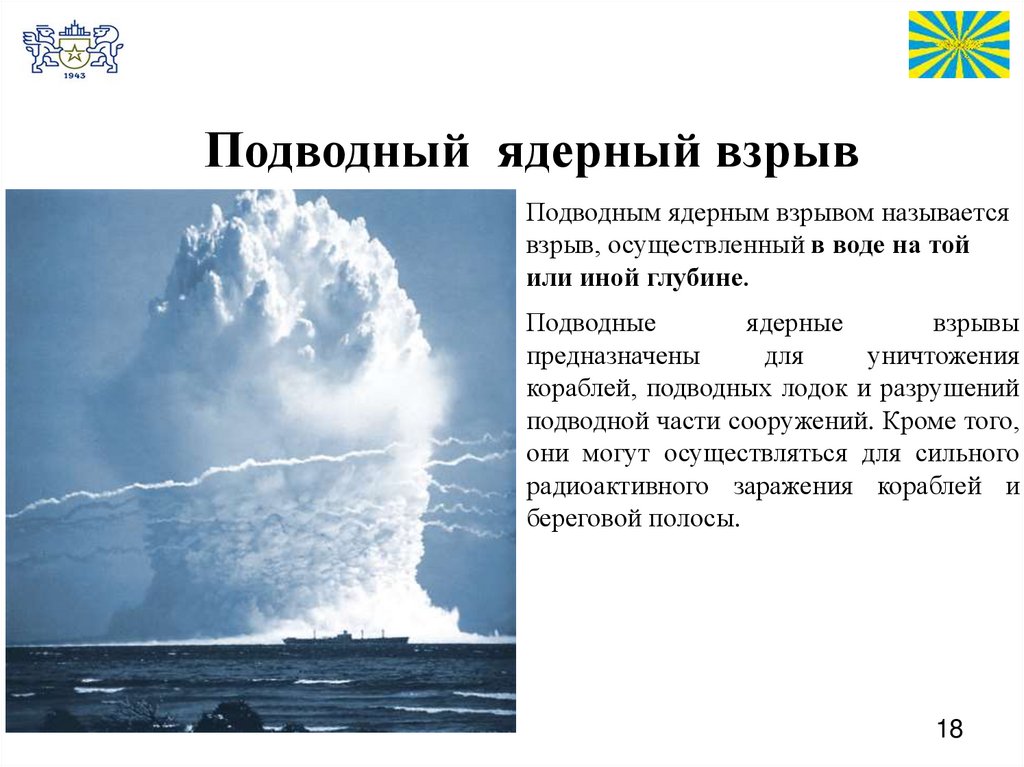

Подводный ядерный взрыв
Подводным ядерным взрывом называется
взрыв, осуществленный в воде на той
или иной глубине.
Подводные
ядерные
взрывы
предназначены
для
уничтожения
кораблей, подводных лодок и разрушений
подводной части сооружений. Кроме того,
они могут осуществляться для сильного
радиоактивного заражения кораблей и
береговой полосы.
18

20.

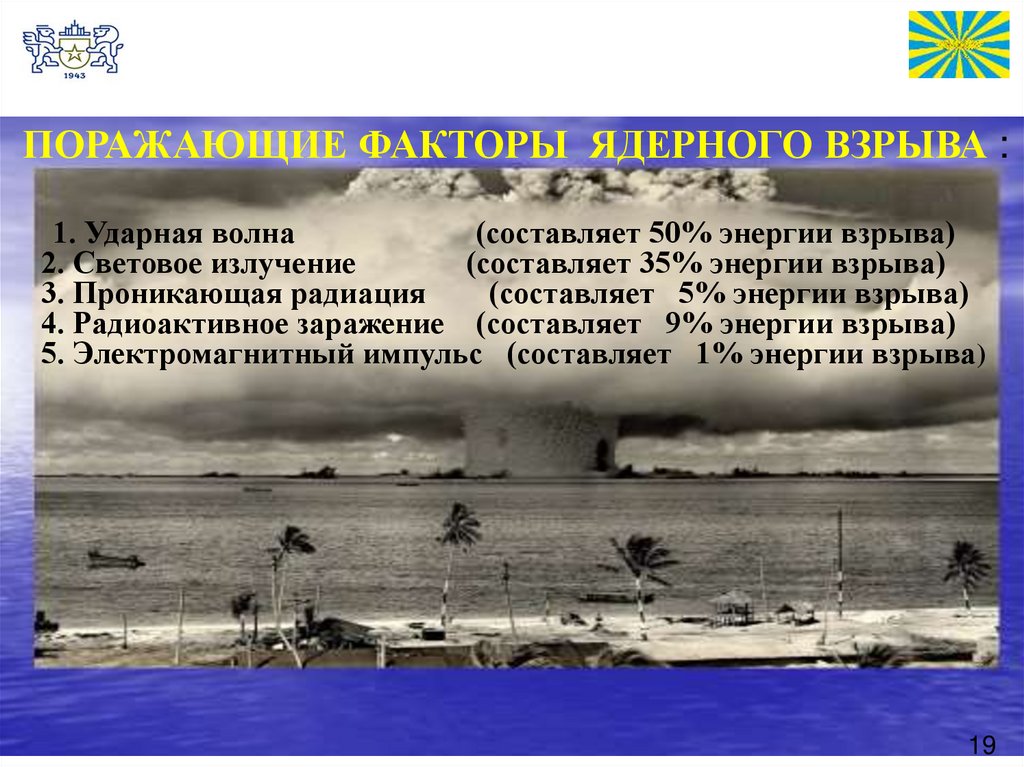

ПОРАЖАЮЩИЕ ФАКТОРЫ ЯДЕРНОГО ВЗРЫВА :
1. Ударная волна
(составляет 50% энергии взрыва)
2. Световое излучение
(составляет 35% энергии взрыва)
3. Проникающая радиация
(составляет 5% энергии взрыва)
4. Радиоактивное заражение (составляет 9% энергии взрыва)
5. Электромагнитный импульс (составляет 1% энергии взрыва)
19

21.

20

22.

21

23.

22

24.

23

25.

24

26.

Сейсмовзрывные волны в грунте
При воздушных и наземных ядерных взрывах в грунте
образуются сейсмовзрывные волны, представляющие собой
механические колебания грунта.
25

27.

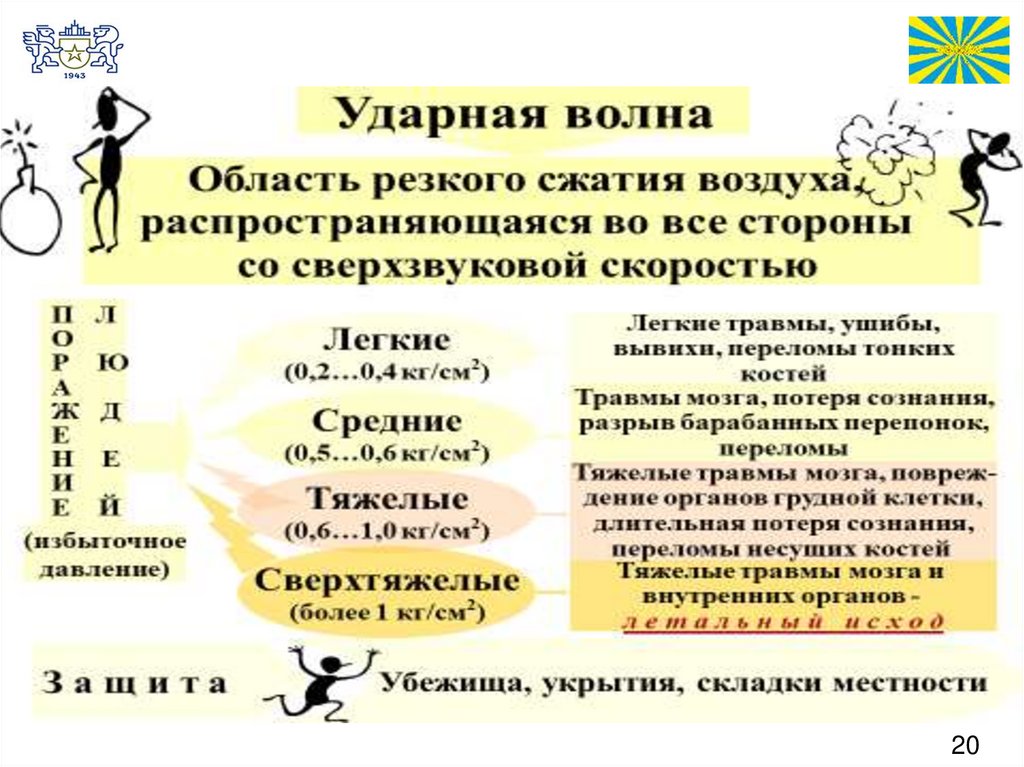

Ударная волна
Защита личного состава, вооружения и военной техники от
ударной волны достигается двумя основными способами:
первый способ заключается в максимально возможном для
данных условий обстановки рассредоточении подразделений.
Характер рассредоточения регламентируется уставами,
наставлениями и решениями командиров на ведение боя и
выполнение боевых задач;
второй способ заключается в изоляции личного состава,
вооружения и военной техники от воздействий повышенного
давления, и скоростного напора ударной волны в различных

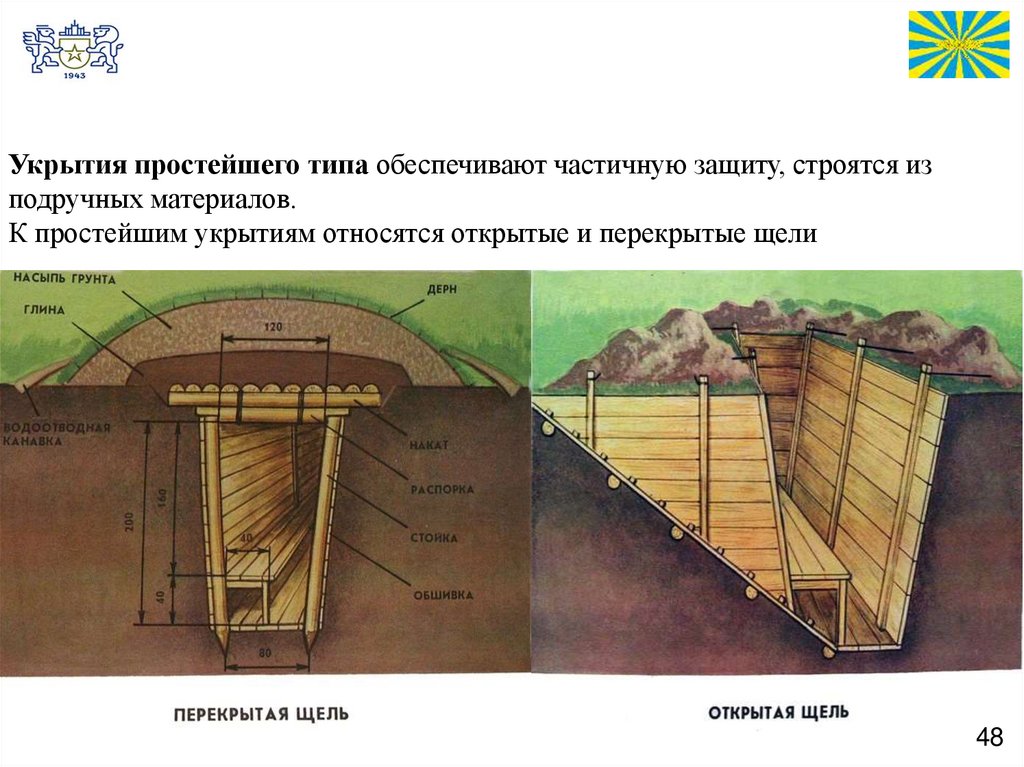

укрытиях. Так, открытые траншеи уменьшают радиус
поражения личного состава по сравнению с открытой
местностью на 30–35%, перекрытые траншеи (щели) – в два раза,
блиндажи – в три раза.
26

28.

Световое излучение
Защита личного состава от светового излучения достигается:
использованием закрытых видов вооружения и военной техники,
перекрытых фортификационных сооружений;
средствами индивидуальной защиты, обладающими термической
стойкостью, применением специальных очков и средств защиты глаз в
темное время суток;
использованием экранирующих свойств оврагов, лощин, местных
предметов;
проведением мероприятий по повышению отражательной способности
и стойкости к воздействию светового излучения материалов;
осуществлением противопожарных мероприятий;
применением дымовых завес.
27

29.

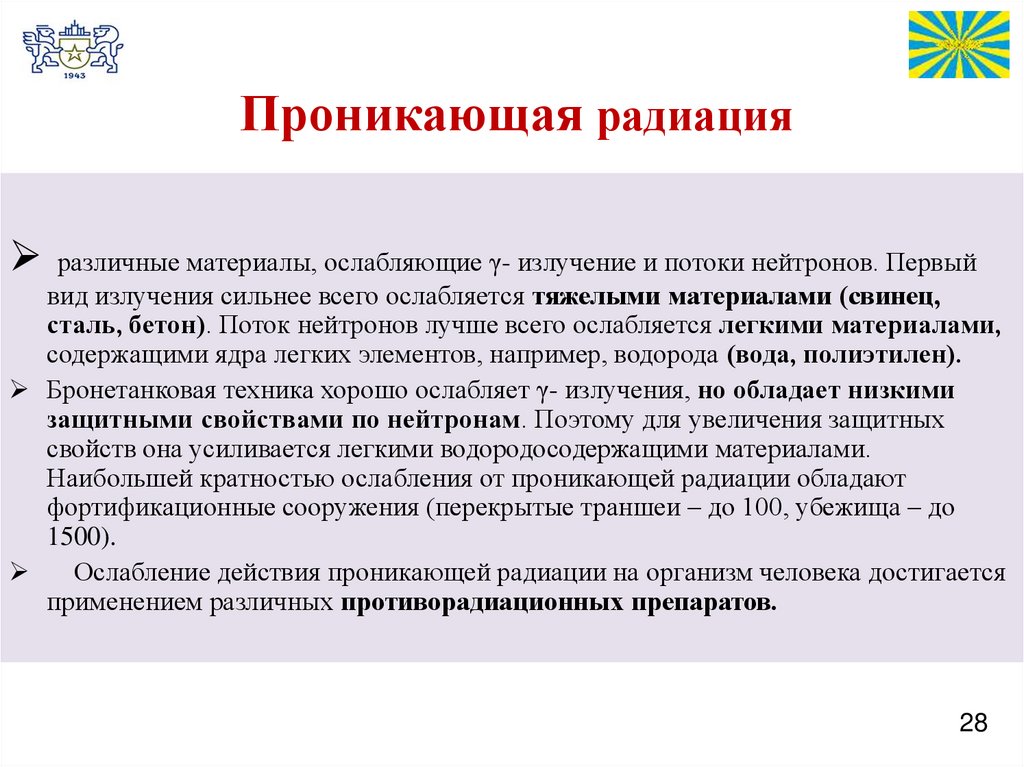

Проникающая радиация
различные материалы, ослабляющие γ- излучение и потоки нейтронов. Первый
вид излучения сильнее всего ослабляется тяжелыми материалами (свинец,
сталь, бетон). Поток нейтронов лучше всего ослабляется легкими материалами,
содержащими ядра легких элементов, например, водорода (вода, полиэтилен).
Бронетанковая техника хорошо ослабляет γ- излучения, но обладает низкими
защитными свойствами по нейтронам. Поэтому для увеличения защитных
свойств она усиливается легкими водородосодержащими материалами.
Наибольшей кратностью ослабления от проникающей радиации обладают
фортификационные сооружения (перекрытые траншеи – до 100, убежища – до
1500).
Ослабление действия проникающей радиации на организм человека достигается
применением различных противорадиационных препаратов.
28

30.

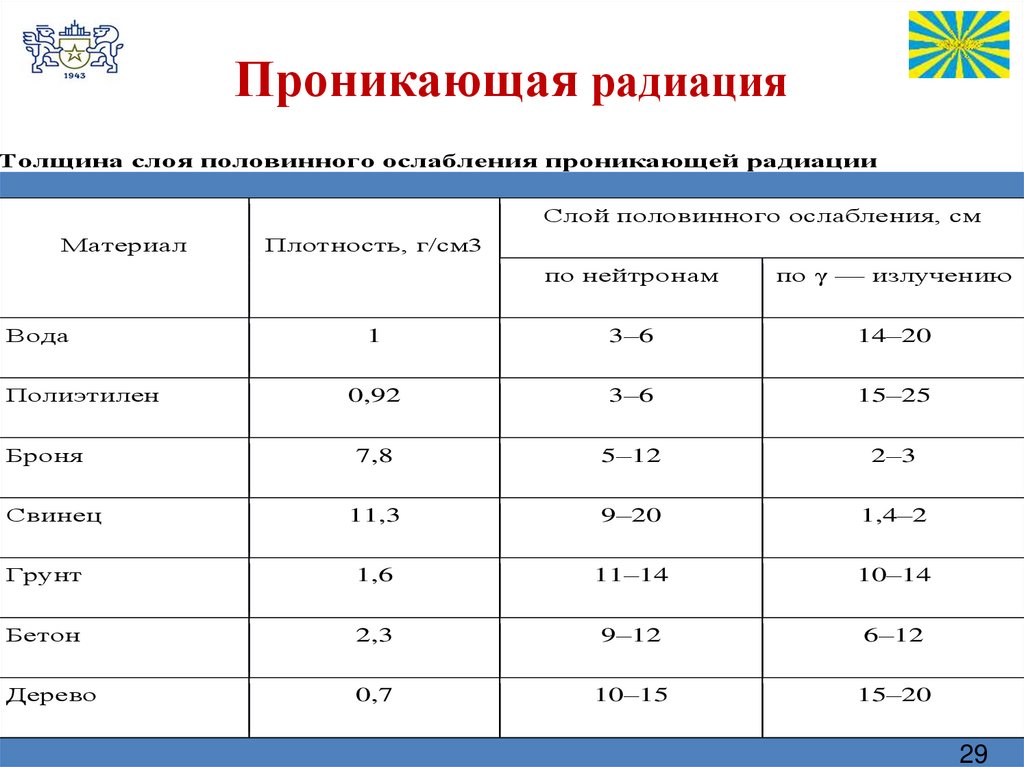

Проникающая радиация
Толщина слоя половинного ослабления проникающей радиации
Слой половинного ослабления, см
Материал
Плотность, г/см3
по нейтронам
по γ — излучению
1
3–6
14–20
Полиэтилен
0,92
3–6
15–25
Броня
7,8
5–12
2–3
Свинец
11,3
9–20
1,4–2
Грунт
1,6
11–14
10–14
Бетон
2,3
9–12
6–12
Дерево
0,7
10–15
15–20
Вода
29

31.

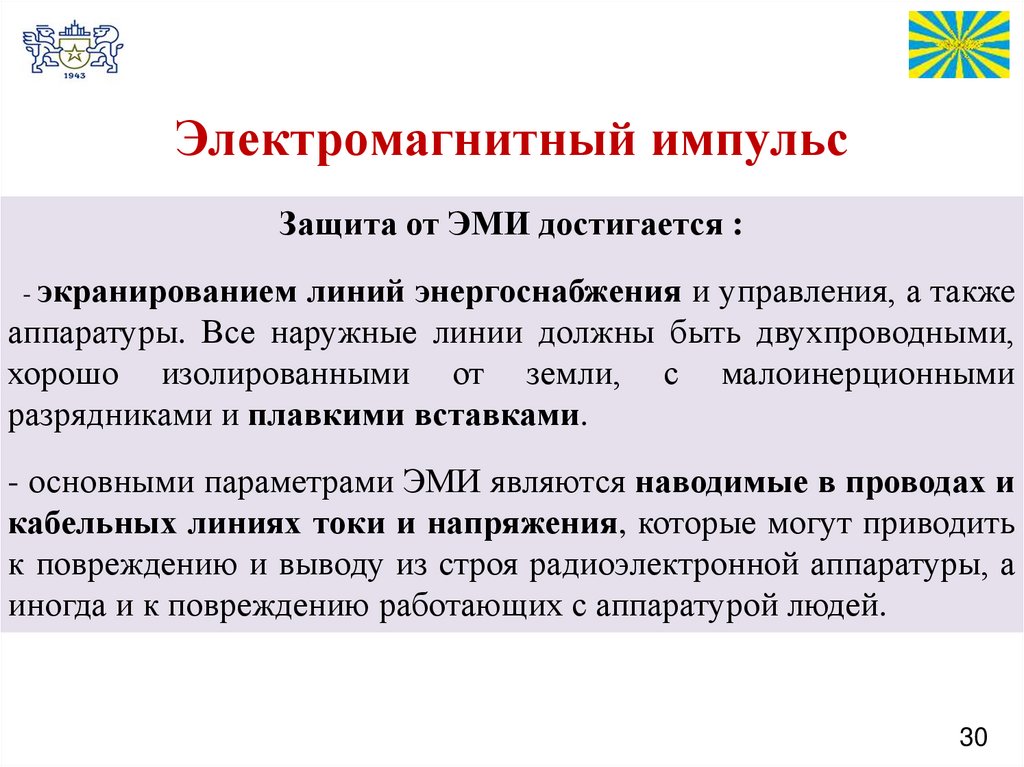

Электромагнитный импульс
Защита от ЭМИ достигается :
- экранированием линий энергоснабжения и управления, а также
аппаратуры. Все наружные линии должны быть двухпроводными,
хорошо изолированными от земли, с малоинерционными
разрядниками и плавкими вставками.
- основными параметрами ЭМИ являются наводимые в проводах и
кабельных линиях токи и напряжения, которые могут приводить
к повреждению и выводу из строя радиоэлектронной аппаратуры, а
иногда и к повреждению работающих с аппаратурой людей.
30

32.

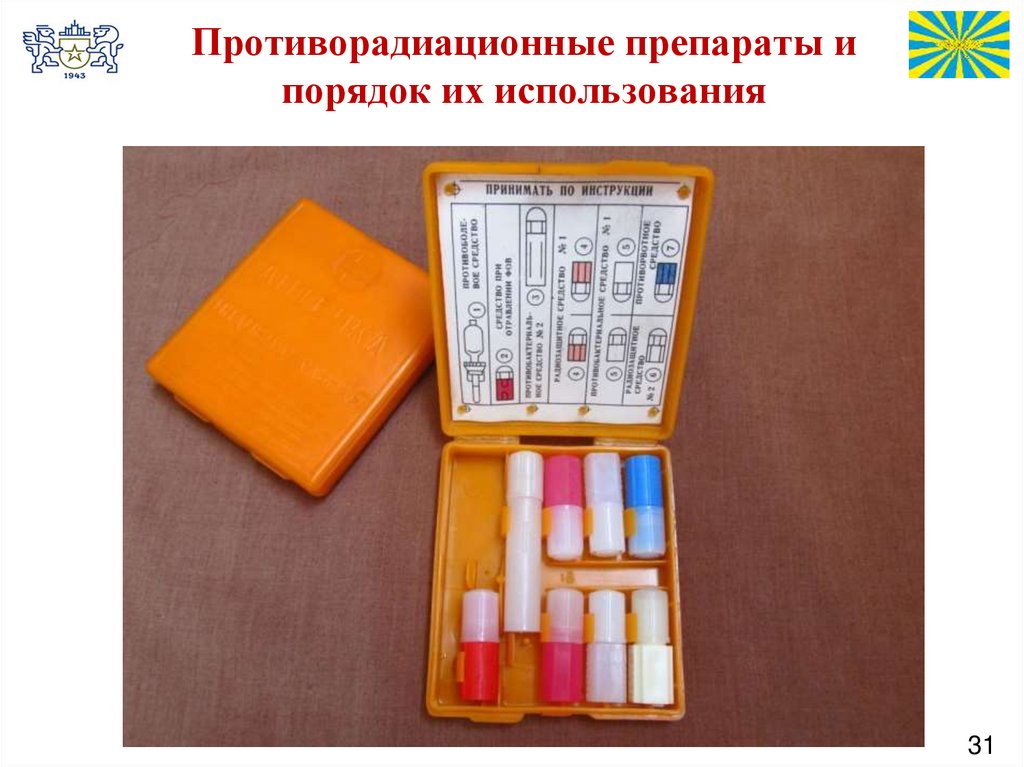

Противорадиационные препараты и
порядок их использования
31

33.

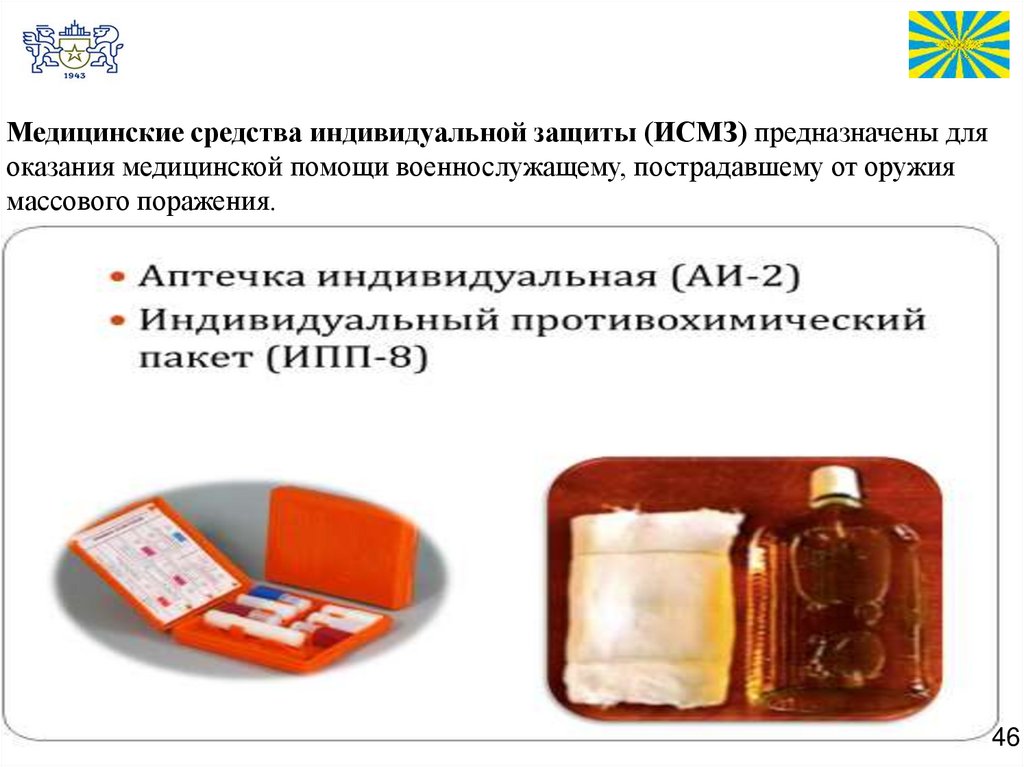

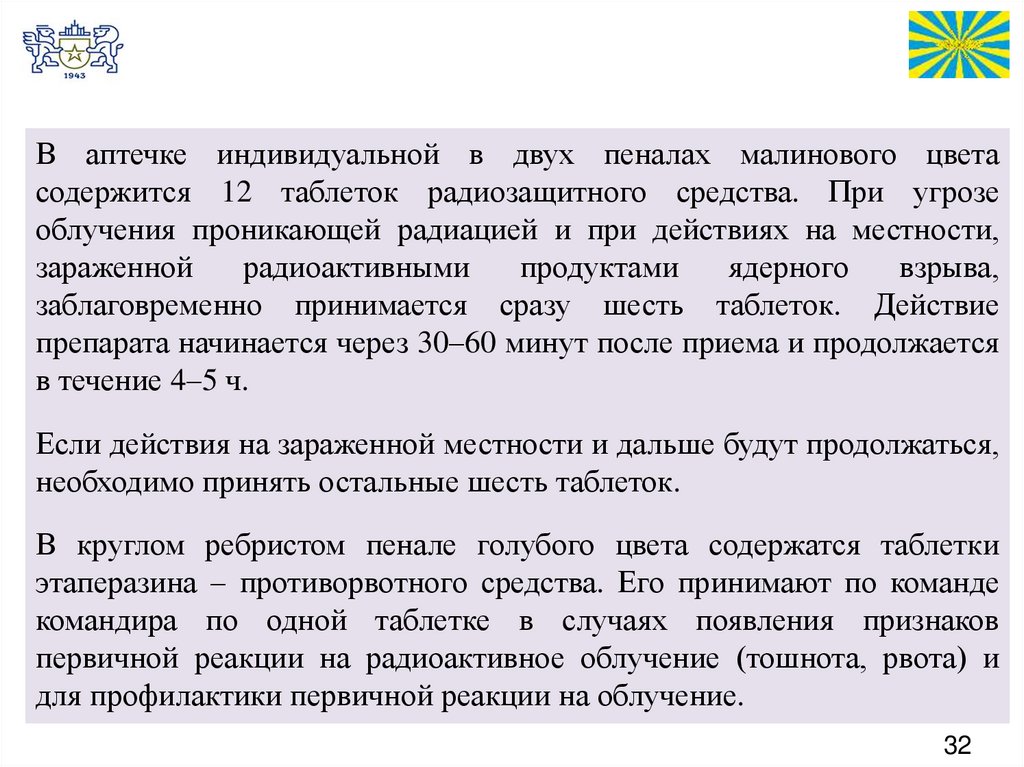

В аптечке индивидуальной в двух пеналах малинового цвета
содержится 12 таблеток радиозащитного средства. При угрозе
облучения проникающей радиацией и при действиях на местности,
зараженной
радиоактивными
продуктами
ядерного
взрыва,
заблаговременно принимается сразу шесть таблеток. Действие
препарата начинается через 30–60 минут после приема и продолжается
в течение 4–5 ч.
Если действия на зараженной местности и дальше будут продолжаться,
необходимо принять остальные шесть таблеток.
В круглом ребристом пенале голубого цвета содержатся таблетки
этаперазина – противорвотного средства. Его принимают по команде
командира по одной таблетке в случаях появления признаков
первичной реакции на радиоактивное облучение (тошнота, рвота) и
для профилактики первичной реакции на облучение.
32

34.

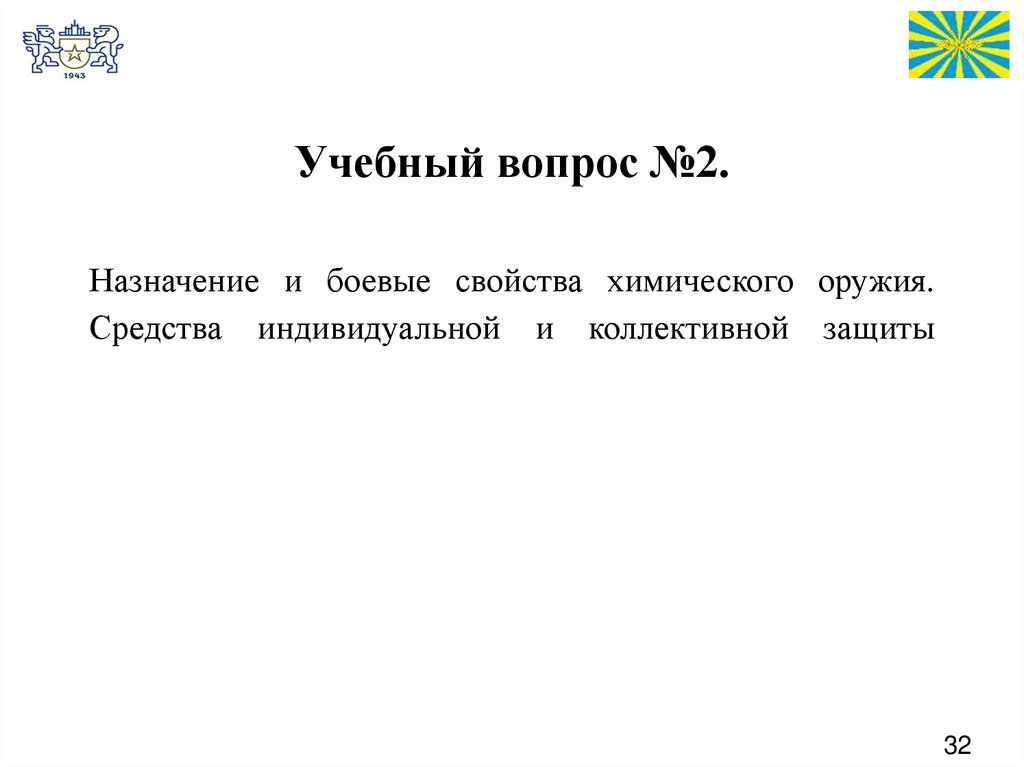

Учебный вопрос №2.
Назначение и боевые свойства химического оружия.
Средства индивидуальной и коллективной защиты
32

35.

Химическое оружие — это оружие массового
поражения, действие которого основано на
токсических свойствах отравляющих веществ и
средства их применения.
33

36.

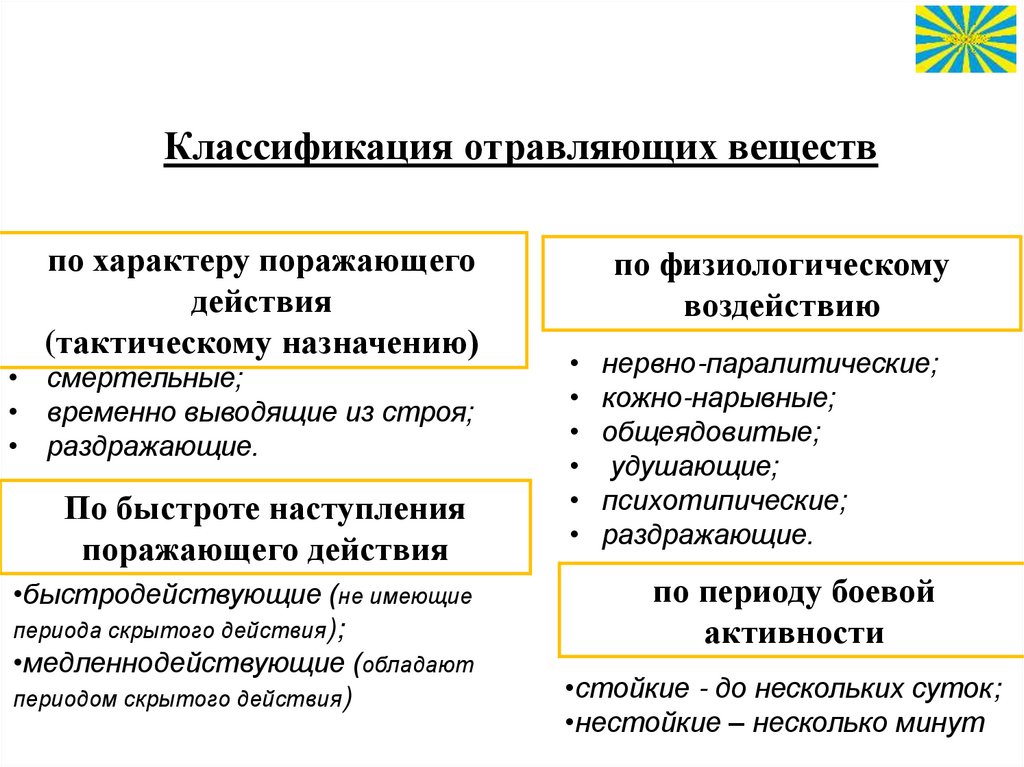

Классификация отравляющих веществ
по характеру поражающего
действия
(тактическому назначению)
• смертельные;
• временно выводящие из строя;
• раздражающие.
По быстроте наступления
поражающего действия
•быстродействующие (не имеющие
периода скрытого действия);
•медленнодействующие (обладают
периодом скрытого действия)
по физиологическому
воздействию
нервно-паралитические;
кожно-нарывные;
общеядовитые;
удушающие;
психотипические;
раздражающие.
по периоду боевой
активности
•стойкие - до нескольких суток;
•нестойкие – несколько минут

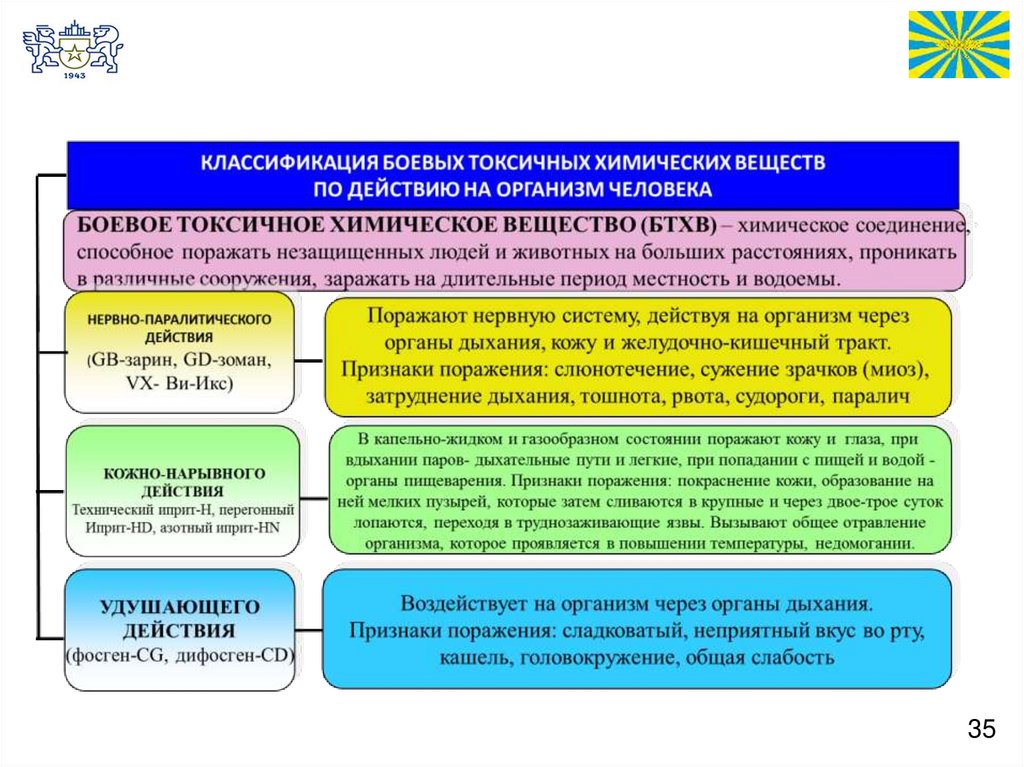

37.

35

38.

36

39.

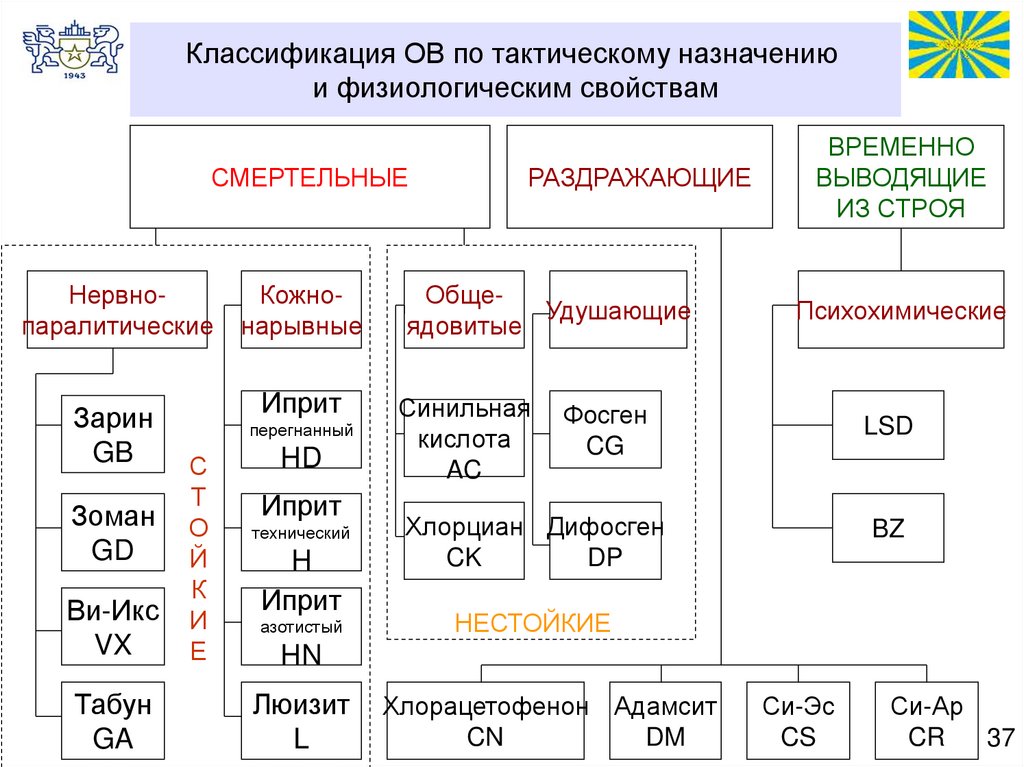

Классификация ОВ по тактическому назначению
и физиологическим свойствам
СМЕРТЕЛЬНЫЕ
Нервнопаралитические
Зарин
GB
Зоман
GD
Ви-Икс
VX
Табун
GA
Кожнонарывные
Иприт
перегнанный
С
Т
О
Й
К
И
Е
HD
Иприт
технический
H
Иприт
азотистый
РАЗДРАЖАЮЩИЕ
ОбщеУдушающие
ядовитые
Синильная
кислота
AC
ВРЕМЕННО
ВЫВОДЯЩИЕ
ИЗ СТРОЯ
Психохимические
Фосген
CG
LSD
Хлорциан Дифосген
CK
DP
BZ
НЕСТОЙКИЕ
HN
Люизит
L
Хлорацетофенон Адамсит
CN
DM
Си-Эс
CS
Си-Ар
CR
37

40.

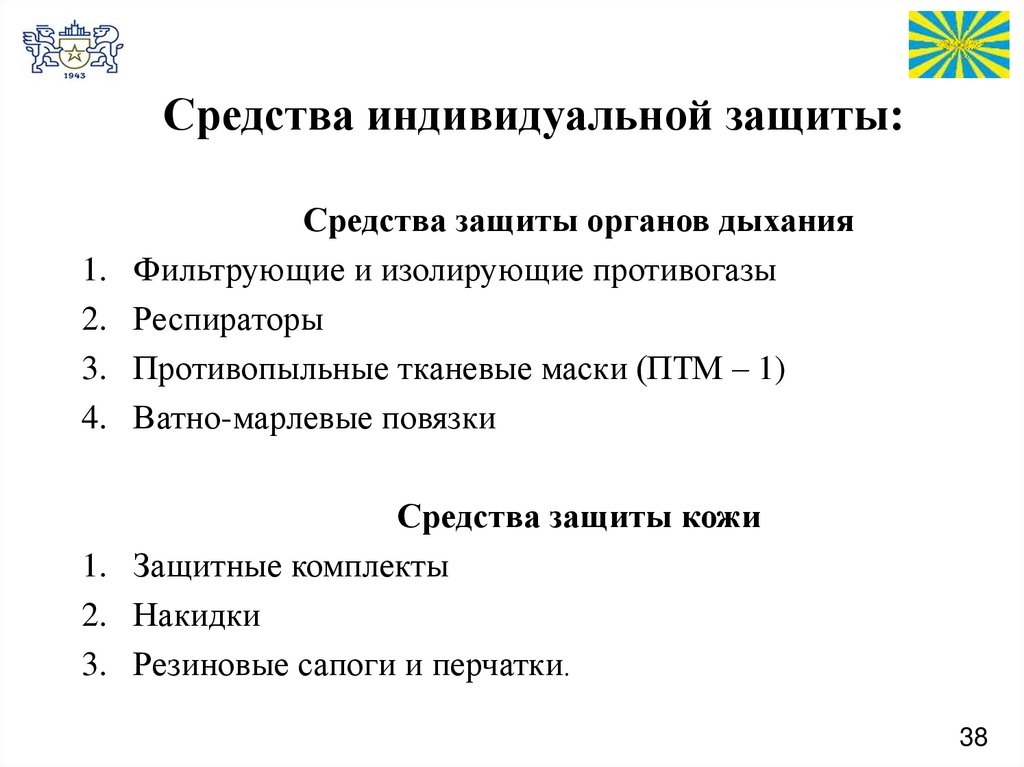

Средства индивидуальной защиты:
1.
2.
3.
4.
Средства защиты органов дыхания
Фильтрующие и изолирующие противогазы
Респираторы
Противопыльные тканевые маски (ПТМ – 1)
Ватно-марлевые повязки
Средства защиты кожи
1. Защитные комплекты
2. Накидки
3. Резиновые сапоги и перчатки.
38

41.

Фильтрующие противогазы
Фильтрующие противогазы являются основным средством
индивидуальной защиты органов дыхания. Принцип их защитного
действия основан на предварительном очищении (фильтрации)
вдыхаемого человеком воздуха от различных вредных примесей.
Общевойсковые
фильтрующие
противогазы:
а – ПМГ; б – ПМГ-2; в –
ПБФ; г – ПМК; д- ПМК-2
39

42.

Изолирующие противогазы (ИП-4М,
ИП-4МК, ИП-5, ИП-46, ИП-46м)
являются специальными средствами
защиты органов дыхания, глаз, кожи
лица от всех вредных примесей,
содержащихся в воздухе.
Их используют в том случае, когда
фильтрующие противогазы не
обеспечивают такую защиту, а также в
условиях недостатка кислорода в
воздухе. Необходимый для дыхания
воздух обогащается в изолирующих
противогазах кислородом в
регенеративном патроне, снаряжённом
специальным веществом (перекись и
перекись натрия).
Противогаз состоит из :
1. лицевой части;
2. регенеративного
патрона;
3. дыхательного мешка;
4. каркаса и сумки.
40

43.

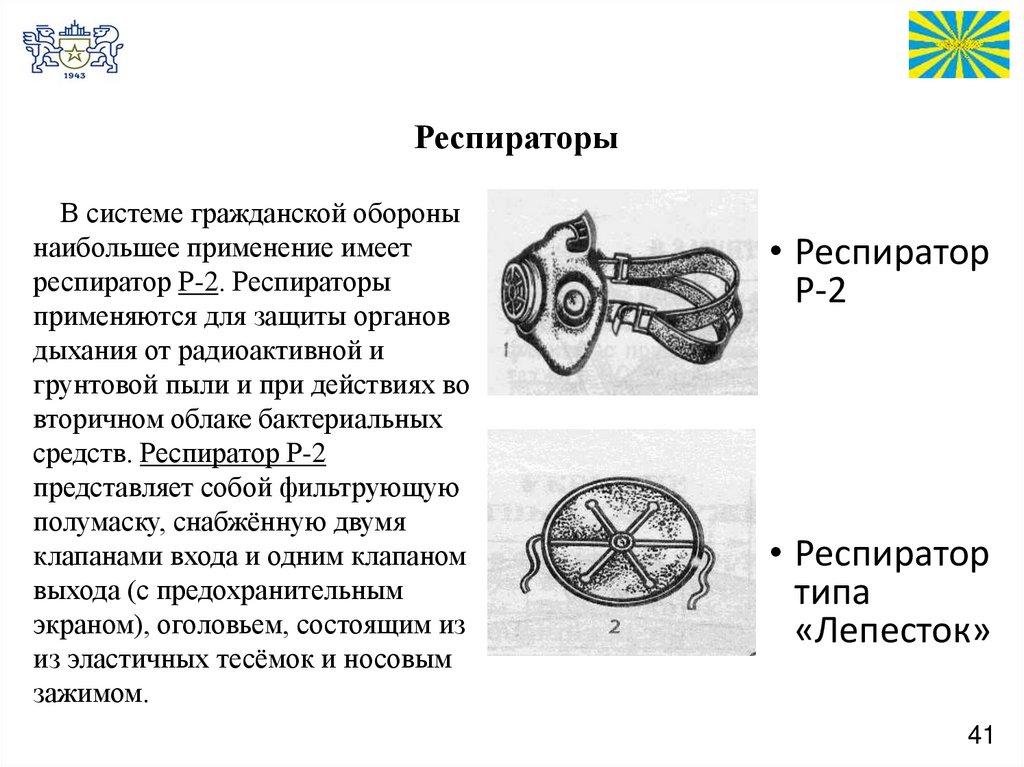

Респираторы
В системе гражданской обороны
наибольшее применение имеет
респиратор Р-2. Респираторы
применяются для защиты органов
дыхания от радиоактивной и
грунтовой пыли и при действиях во
вторичном облаке бактериальных
средств. Респиратор Р-2
представляет собой фильтрующую
полумаску, снабжённую двумя
клапанами входа и одним клапаном
выхода (с предохранительным
экраном), оголовьем, состоящим из
из эластичных тесёмок и носовым
зажимом.
• Респиратор
Р-2
• Респиратор
типа
«Лепесток»
41

44.

Ватно – марлевая повязка
изготавливается населением самостоятельно. Для этого требуется
кусок марли размером 100 на 50 см. На марлю накладывают слой
ваты толщиной 1 – 2 см, длиной 30 см, шириной 20 см. Марлю с
обеих сторон загибают и накладывают на вату. Концы подрезают
вдоль на расстоянии 30 – 35 см так, чтобы образовалось две пары
завязок. При необходимости повязкой закрывают рот и нос ;
верхние концы завязывают на затылке, а нижние – на темени. В
узкие полоски по обе стороны носа закладывают комочки ваты.
Для защиты глаз используются противопыльные защитные очки.
42

45.

Противопыльная тканевая маска ПТМ-1 и
ватномарлевая повязка предназначаются для
защиты органов дыхания человека от радиоактивной
пыли и при действиях во вторичном облаке
бактериальных средств. От отравляющих веществ
они не защищают.
43

46.

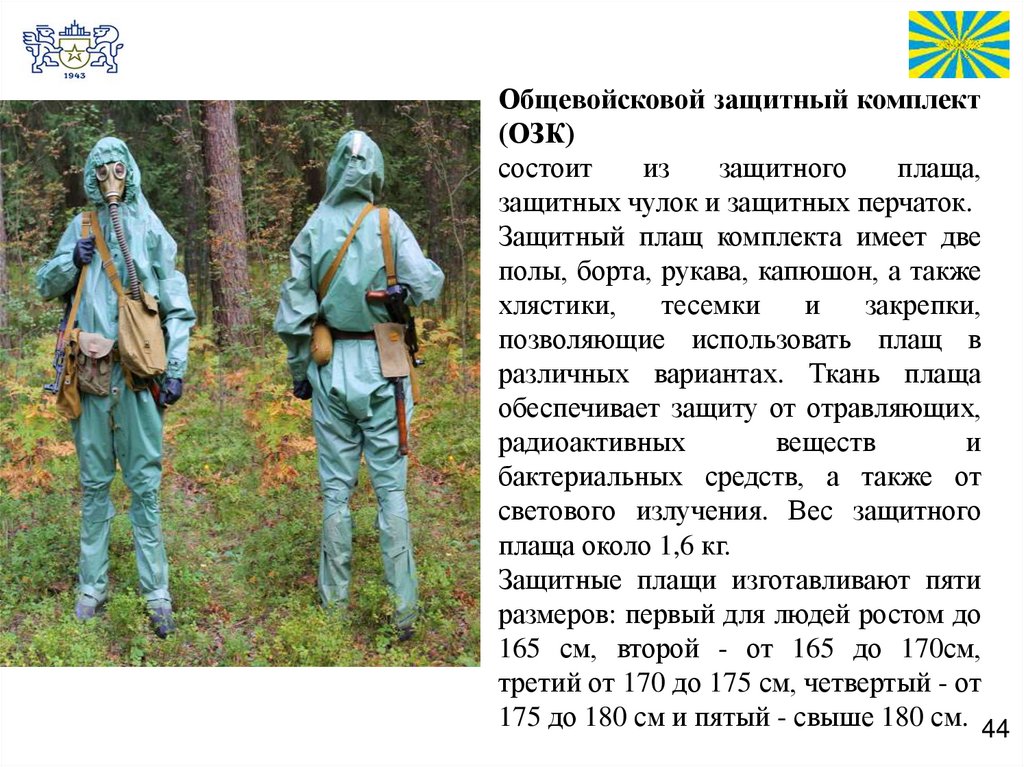

Общевойсковой защитный комплект
(ОЗК)
состоит
из
защитного
плаща,
защитных чулок и защитных перчаток.
Защитный плащ комплекта имеет две
полы, борта, рукава, капюшон, а также
хлястики,
тесемки
и
закрепки,
позволяющие использовать плащ в
различных вариантах. Ткань плаща
обеспечивает защиту от отравляющих,
радиоактивных
веществ
и
бактериальных средств, а также от
светового излучения. Вес защитного
плаща около 1,6 кг.
Защитные плащи изготавливают пяти
размеров: первый для людей ростом до
165 см, второй - от 165 до 170см,
третий от 170 до 175 см, четвертый - от
175 до 180 см и пятый - свыше 180 см. 44

47.

Фильтрующие средства защиты кожи
изготавливают в виде хлопчатобумажного
обмундирования и белья, пропитанных
специальными химическими веществами.
Пропитка тонким слоем обволакивает
нити ткани, а промежутки между нитями
остаются свободными; вследствие этого
воздухопроницаемость
материала
в
основном сохраняется, а пары ОВ при
прохождении зараженного воздуха через
ткань поглощаются.
Фильтрующими средствами защиты кожи
может быть обычная одежда и белье, если
их
пропитать,
например,
мыльномасляной эмульсией
45

48.

Медицинские средства индивидуальной защиты (ИСМЗ) предназначены для
оказания медицинской помощи военнослужащему, пострадавшему от оружия
массового поражения.
46

49.

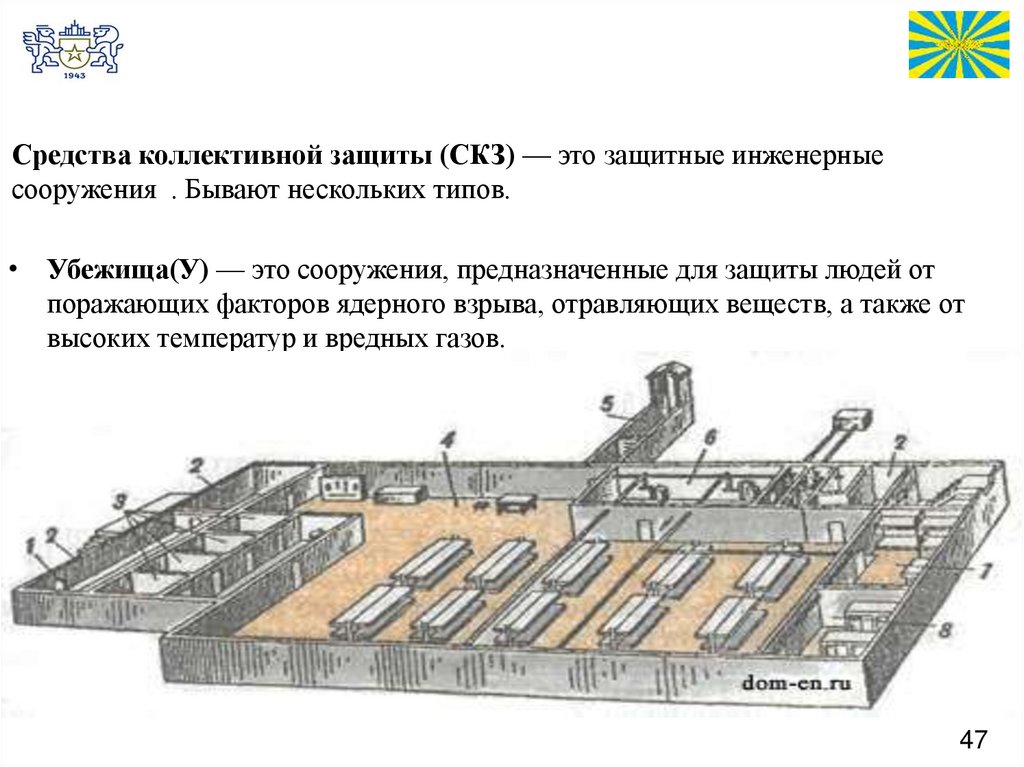

Средства коллективной защиты (СКЗ) — это защитные инженерные
сооружения . Бывают нескольких типов.
• Убежища(У) — это сооружения, предназначенные для защиты людей от
поражающих факторов ядерного взрыва, отравляющих веществ, а также от
высоких температур и вредных газов.
47

50.

Укрытия простейшего типа обеспечивают частичную защиту, строятся из
подручных материалов.
К простейшим укрытиям относятся открытые и перекрытые щели
48

51.

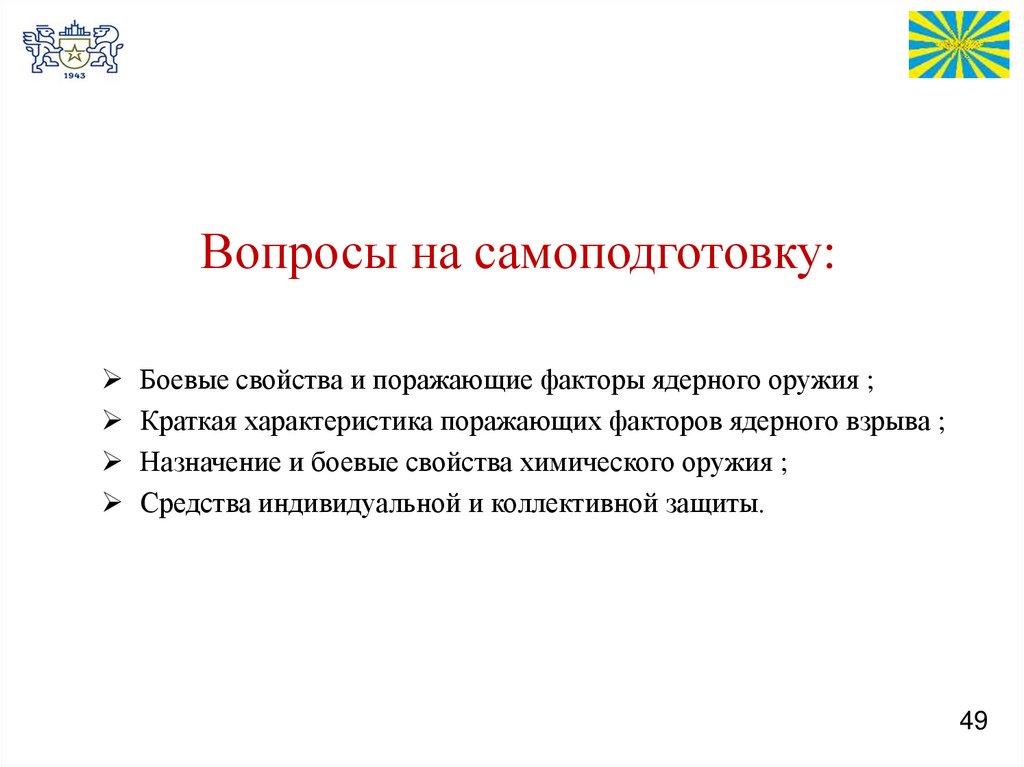

Вопросы на самоподготовку:
Боевые свойства и поражающие факторы ядерного оружия ;
Краткая характеристика поражающих факторов ядерного взрыва ;
Назначение и боевые свойства химического оружия ;
Средства индивидуальной и коллективной защиты.
49
