Кабель желілері

1. Кабель желілері

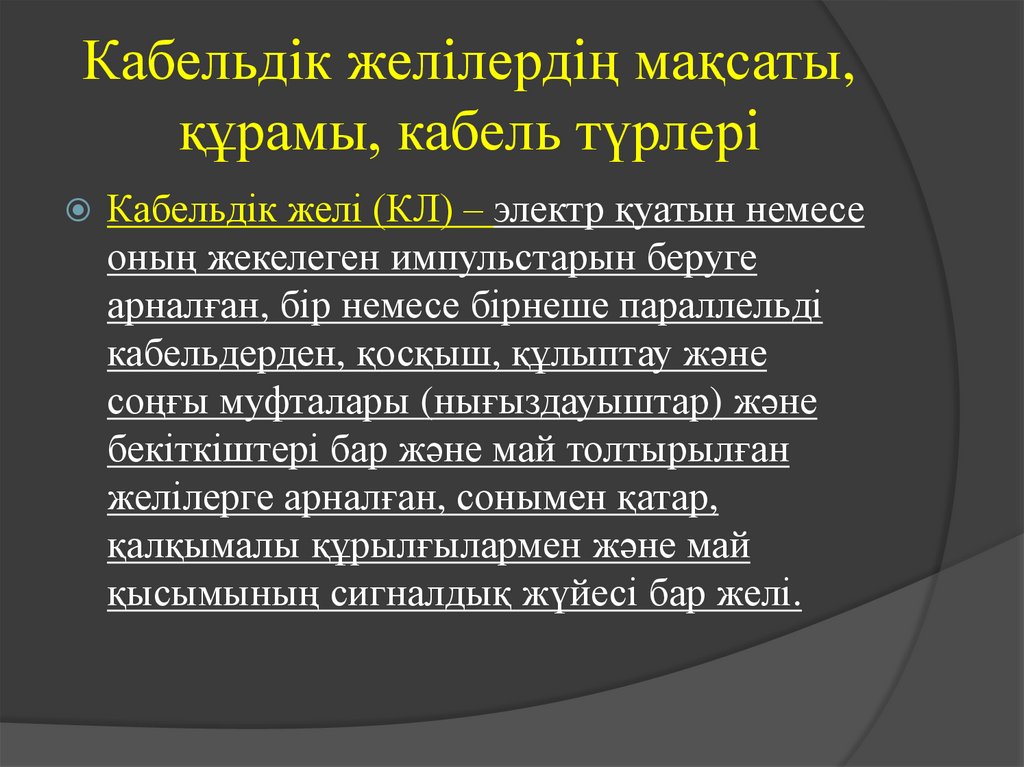

2. Кабельдік желілердің мақсаты, құрамы, кабель түрлері

Кабельдік желі (КЛ) – электр қуатын немесе
оның жекелеген импульстарын беруге
арналған, бір немесе бірнеше параллельді
кабельдерден, қосқыш, құлыптау және
соңғы муфталары (нығыздауыштар) және
бекіткіштері бар және май толтырылған
желілерге арналған, сонымен қатар,
қалқымалы құрылғылармен және май
қысымының сигналдық жүйесі бар желі.

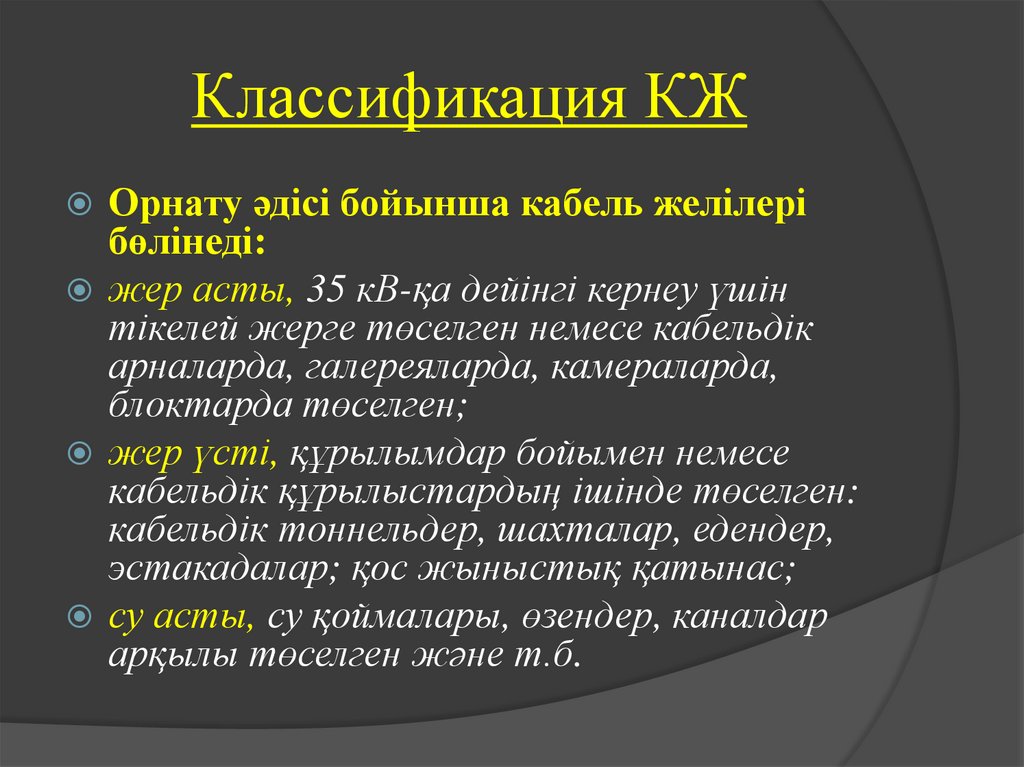

3. Классификация КЖ

Орнату әдісі бойынша кабель желілері
бөлінеді:
жер асты, 35 кВ-қа дейінгі кернеу үшін
тікелей жерге төселген немесе кабельдік
арналарда, галереяларда, камераларда,
блоктарда төселген;
жер үсті, құрылымдар бойымен немесе
кабельдік құрылыстардың ішінде төселген:
кабельдік тоннельдер, шахталар, едендер,
эстакадалар; қос жыныстық қатынас;
су асты, су қоймалары, өзендер, каналдар
арқылы төселген және т.б.

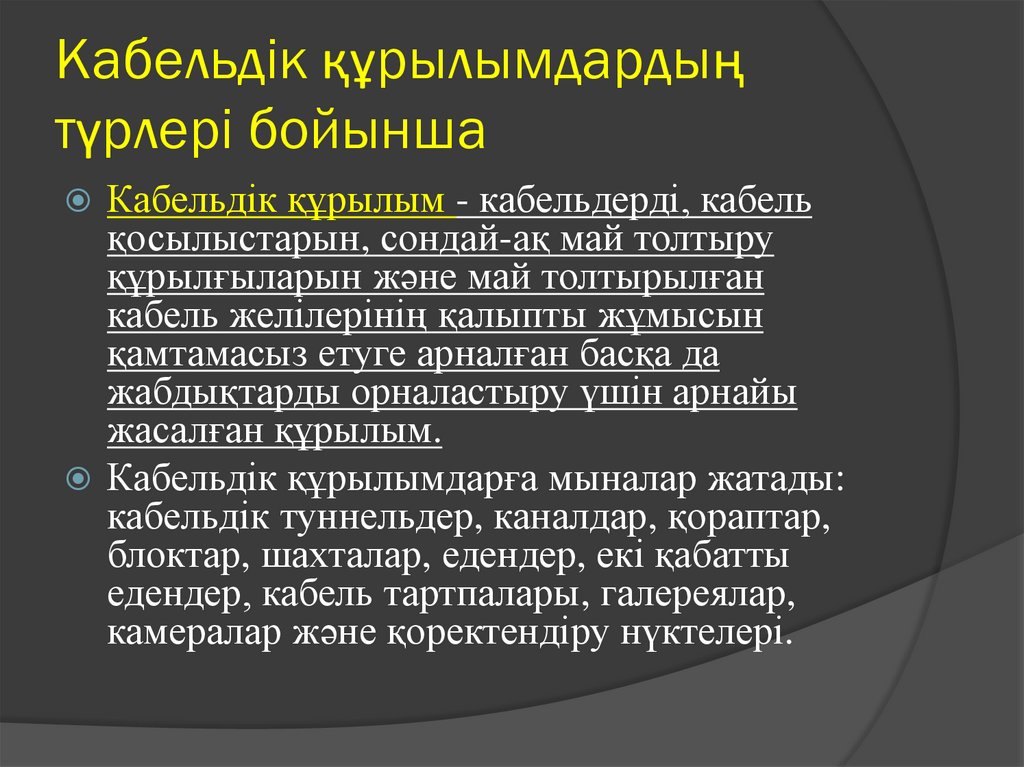

4. Кабельдік құрылымдардың түрлері бойынша

Кабельдік құрылым - кабельдерді, кабель
қосылыстарын, сондай-ақ май толтыру
құрылғыларын және май толтырылған
кабель желілерінің қалыпты жұмысын
қамтамасыз етуге арналған басқа да
жабдықтарды орналастыру үшін арнайы
жасалған құрылым.
Кабельдік құрылымдарға мыналар жатады:
кабельдік туннельдер, каналдар, қораптар,
блоктар, шахталар, едендер, екі қабатты
едендер, кабель тартпалары, галереялар,
камералар және қоректендіру нүктелері.

5.

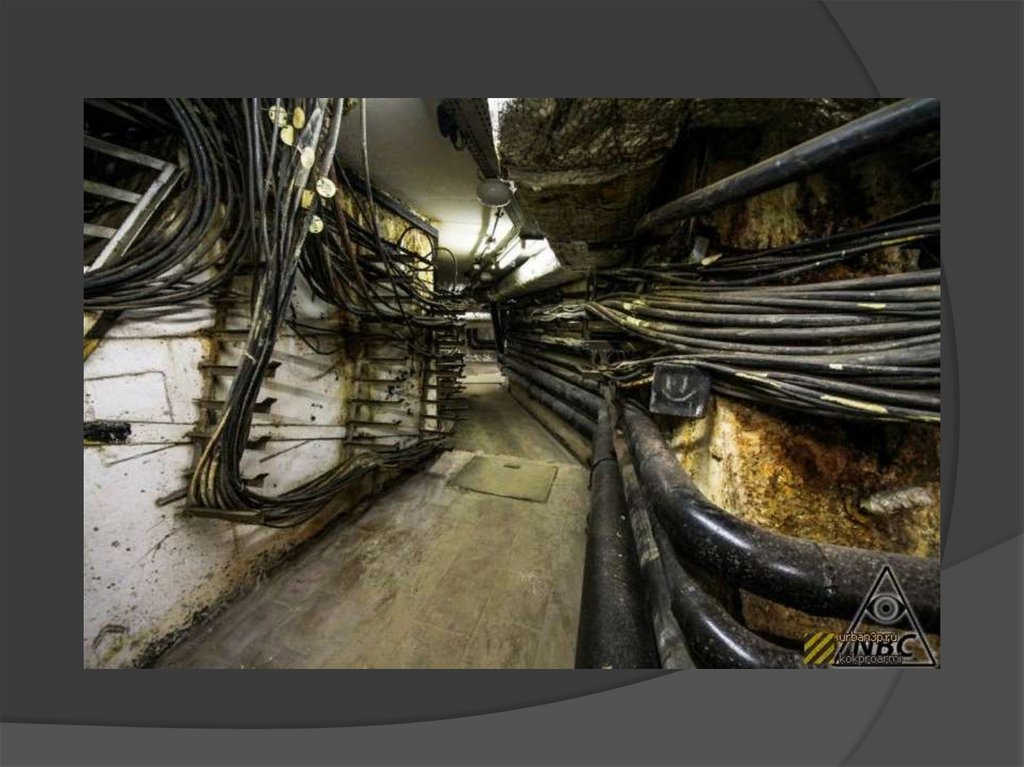

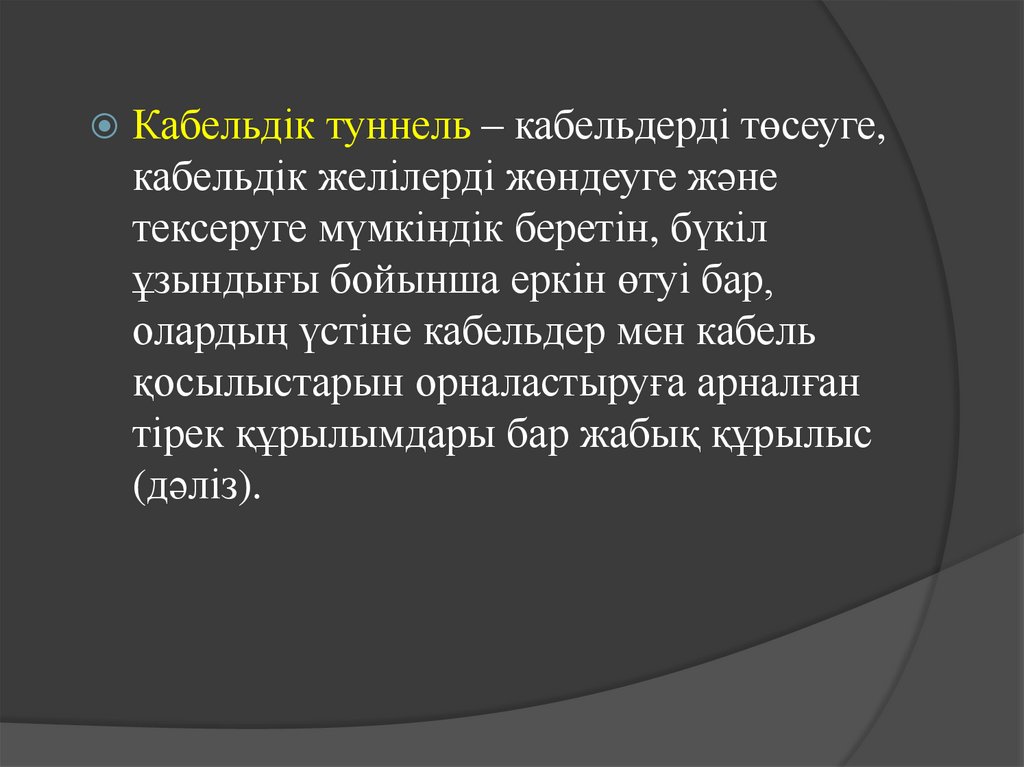

Кабельдік туннель – кабельдерді төсеуге,
кабельдік желілерді жөндеуге және
тексеруге мүмкіндік беретін, бүкіл
ұзындығы бойынша еркін өтуі бар,
олардың үстіне кабельдер мен кабель
қосылыстарын орналастыруға арналған
тірек құрылымдары бар жабық құрылыс
(дәліз).

6.

7.

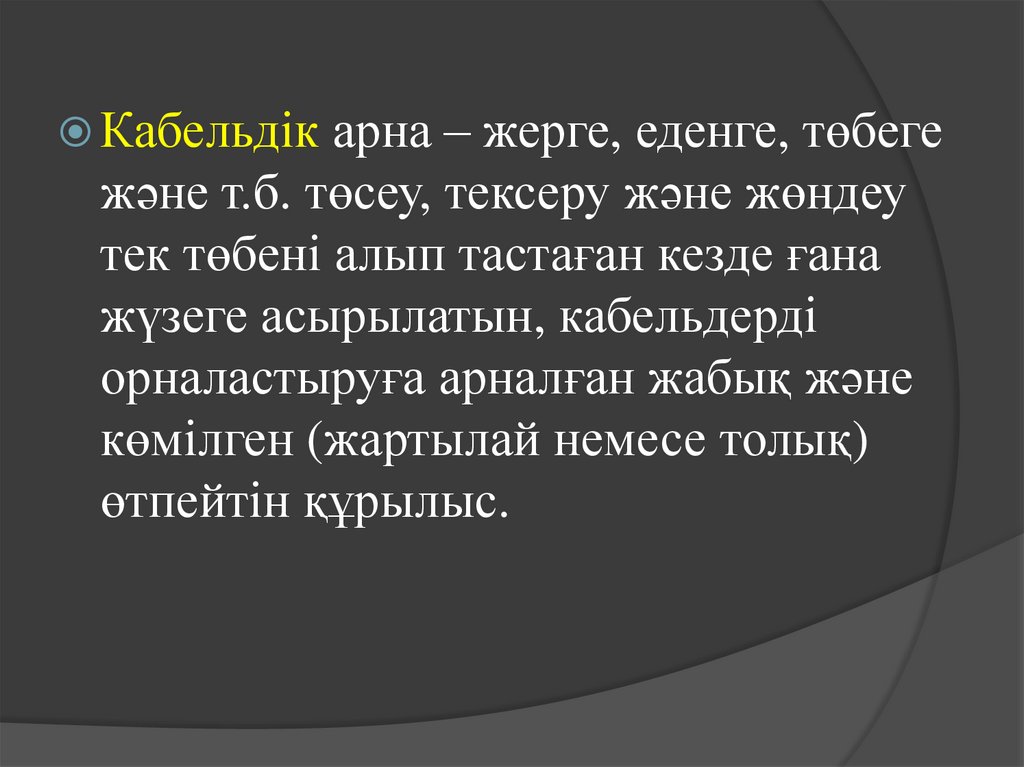

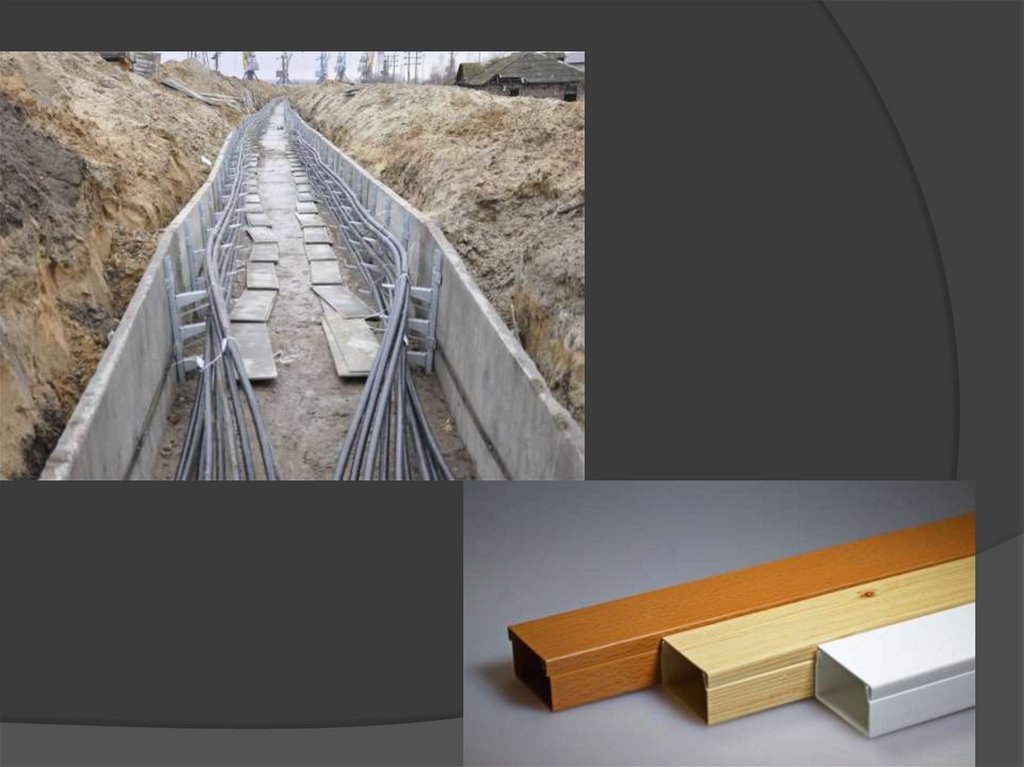

Кабельдік арна – жерге, еденге, төбеге
және т.б. төсеу, тексеру және жөндеу
тек төбені алып тастаған кезде ғана
жүзеге асырылатын, кабельдерді
орналастыруға арналған жабық және
көмілген (жартылай немесе толық)
өтпейтін құрылыс.

8.

9.

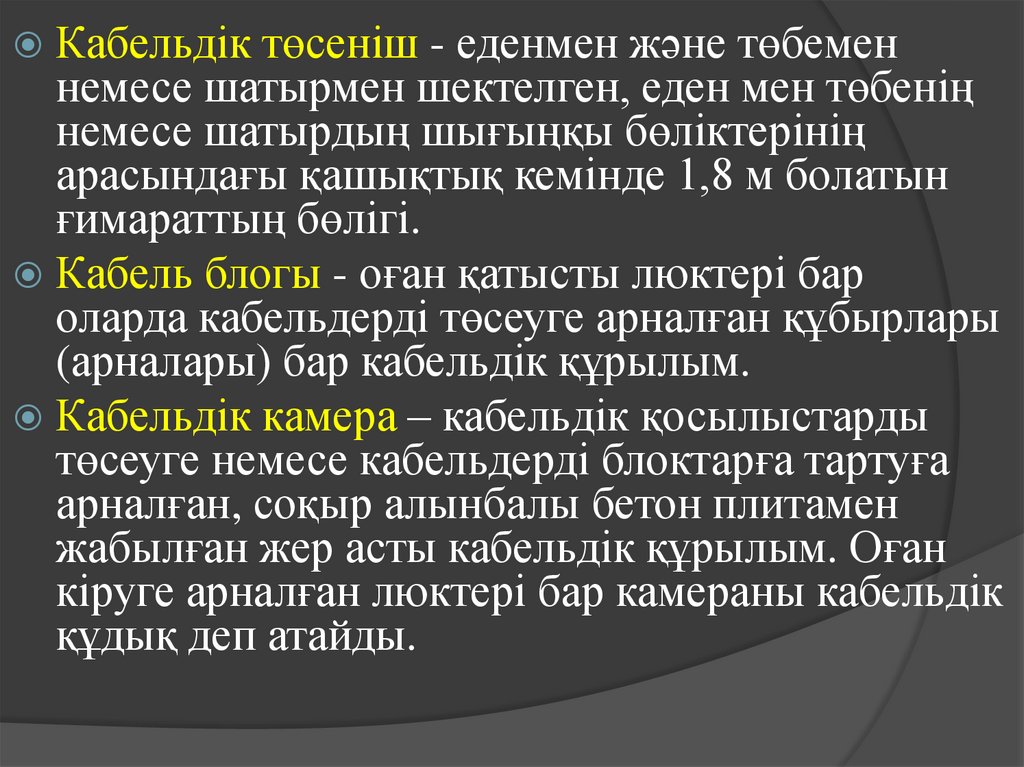

Кабельдік төсеніш - еденмен және төбемен
немесе шатырмен шектелген, еден мен төбенің
немесе шатырдың шығыңқы бөліктерінің
арасындағы қашықтық кемінде 1,8 м болатын
ғимараттың бөлігі.
Кабель блогы - оған қатысты люктері бар
оларда кабельдерді төсеуге арналған құбырлары
(арналары) бар кабельдік құрылым.
Кабельдік камера – кабельдік қосылыстарды
төсеуге немесе кабельдерді блоктарға тартуға
арналған, соқыр алынбалы бетон плитамен
жабылған жер асты кабельдік құрылым. Оған
кіруге арналған люктері бар камераны кабельдік
құдық деп атайды.

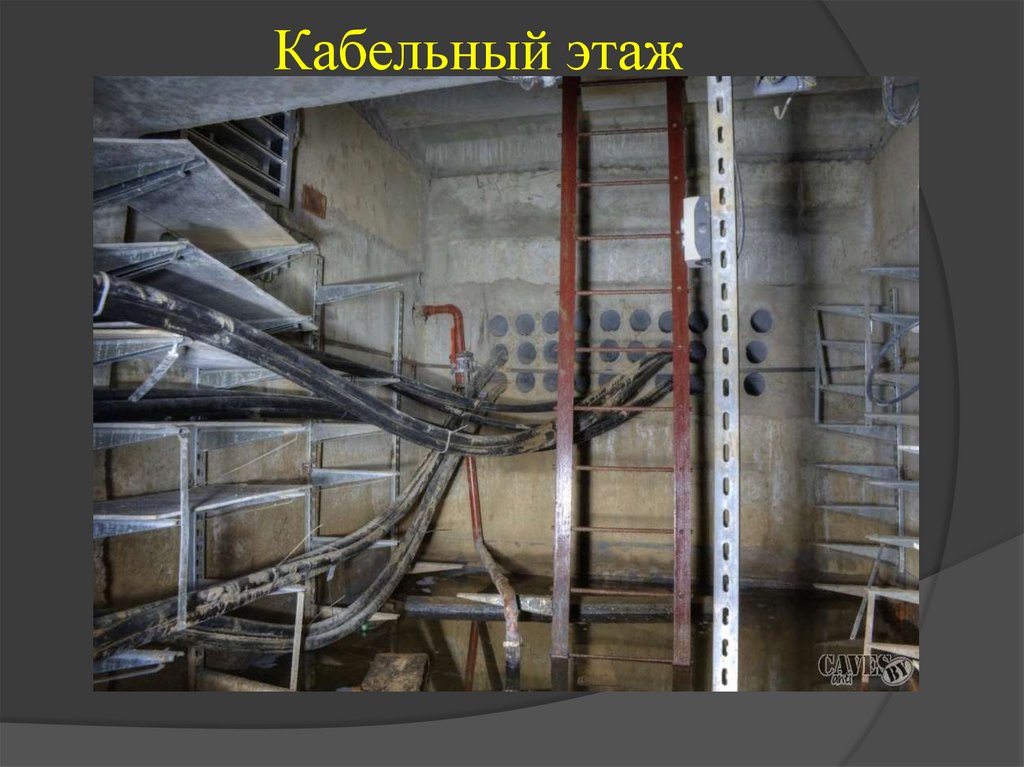

10. Кабельный этаж

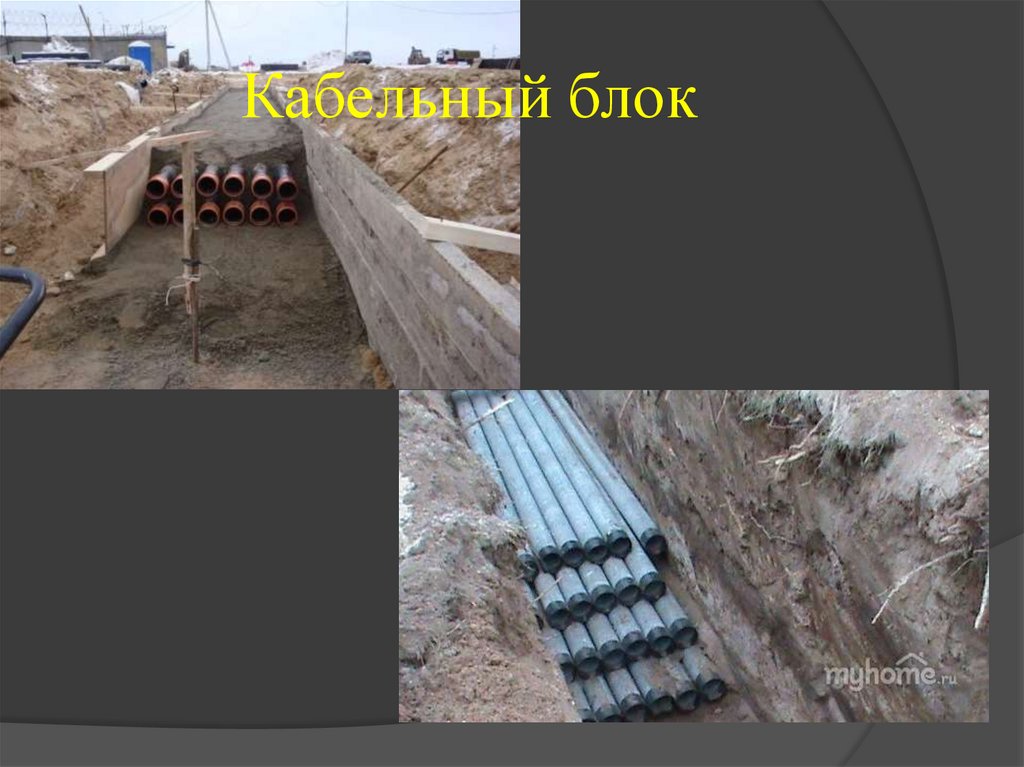

11. Кабельный блок

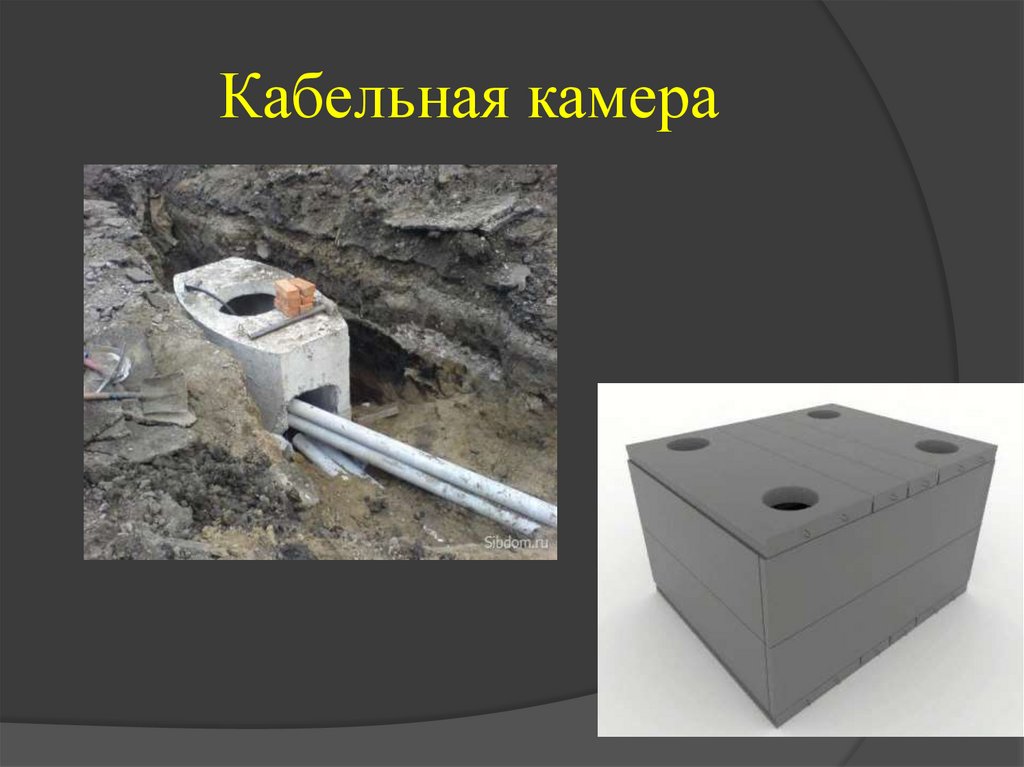

12. Кабельная камера

13.

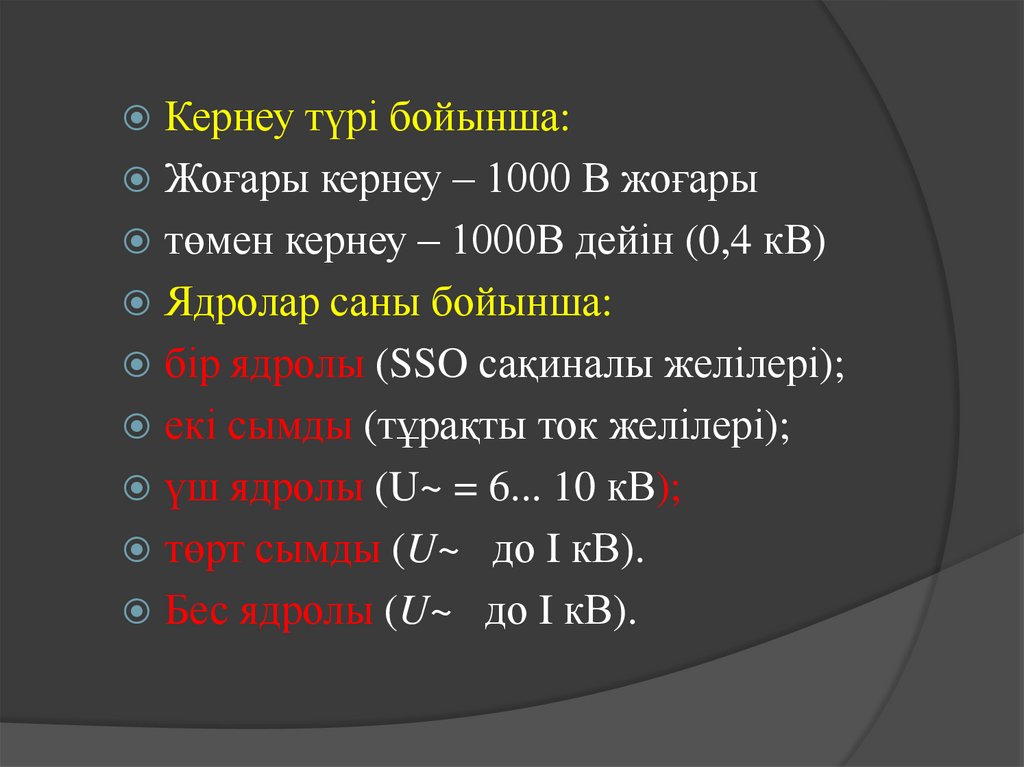

Кернеу түрі бойынша:
Жоғары кернеу – 1000 В жоғары
төмен кернеу – 1000В дейін (0,4 кВ)
Ядролар саны бойынша:
бір ядролы (SSO сақиналы желілері);
екі сымды (тұрақты ток желілері);
үш ядролы (U~ = 6... 10 кВ);
төрт сымды (U~
до I кВ).
Бес ядролы (U~ до I кВ).

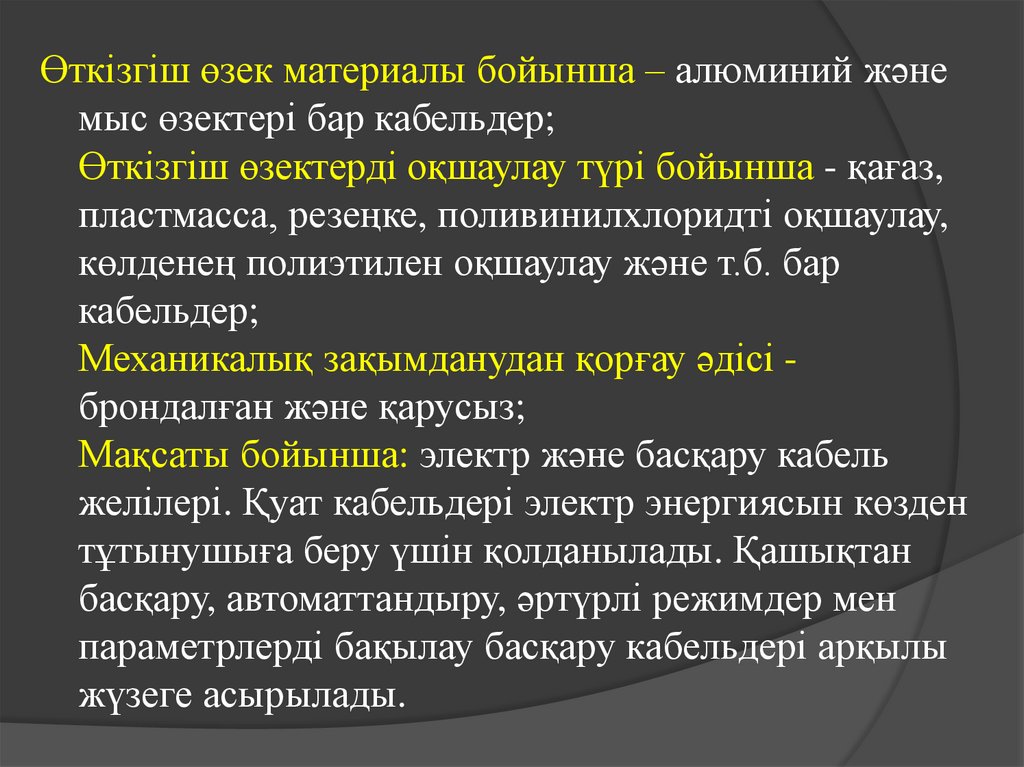

14. Өткізгіш өзек материалы бойынша – алюминий және мыс өзектері бар кабельдер; Өткізгіш өзектерді оқшаулау түрі бойынша - қағаз,

пластмасса, резеңке, поливинилхлоридті оқшаулау,
көлденең полиэтилен оқшаулау және т.б. бар
кабельдер;
Механикалық зақымданудан қорғау әдісі брондалған және қарусыз;
Мақсаты бойынша: электр және басқару кабель
желілері. Қуат кабельдері электр энергиясын көзден
тұтынушыға беру үшін қолданылады. Қашықтан
басқару, автоматтандыру, әртүрлі режимдер мен
параметрлерді бақылау басқару кабельдері арқылы
жүзеге асырылады.

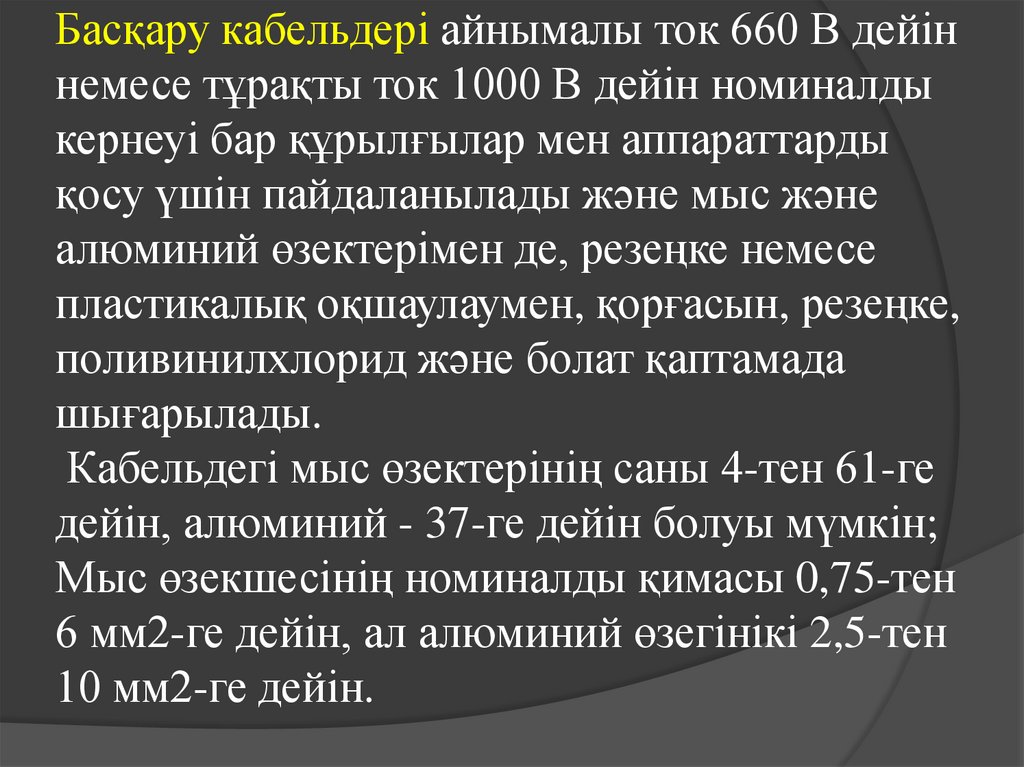

15. Басқару кабельдері айнымалы ток 660 В дейін немесе тұрақты ток 1000 В дейін номиналды кернеуі бар құрылғылар мен аппараттарды

қосу үшін пайдаланылады және мыс және
алюминий өзектерімен де, резеңке немесе
пластикалық оқшаулаумен, қорғасын, резеңке,
поливинилхлорид және болат қаптамада
шығарылады.
Кабельдегі мыс өзектерінің саны 4-тен 61-ге
дейін, алюминий - 37-ге дейін болуы мүмкін;
Мыс өзекшесінің номиналды қимасы 0,75-тен
6 мм2-ге дейін, ал алюминий өзегінікі 2,5-тен
10 мм2-ге дейін.

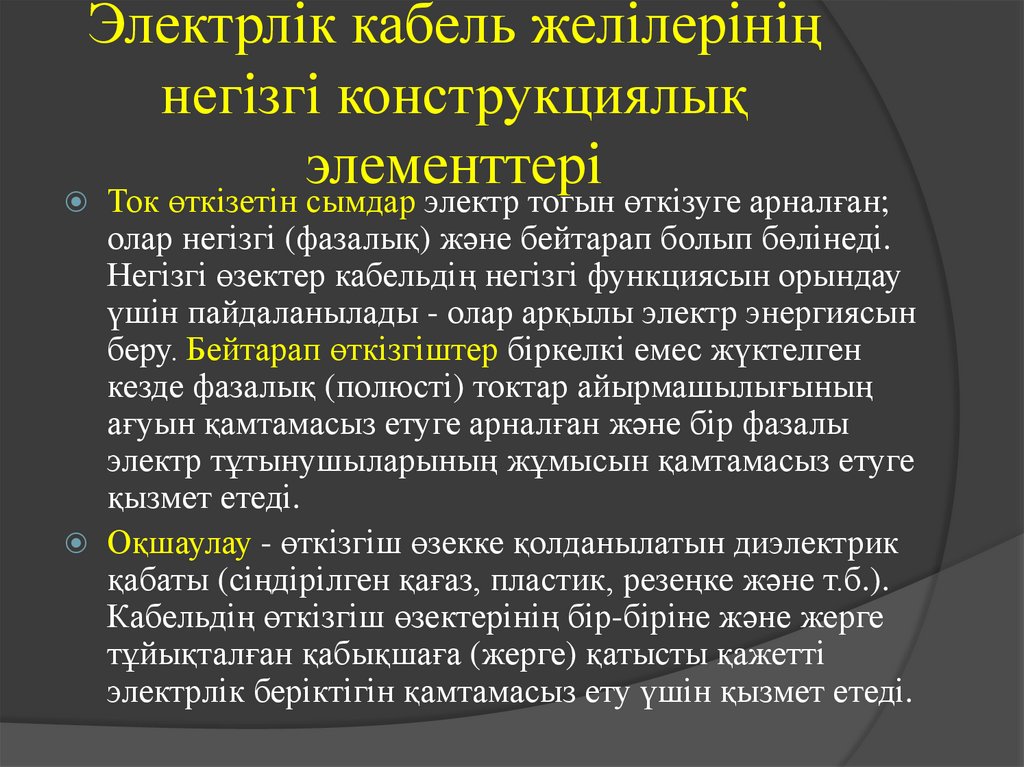

16. Электрлік кабель желілерінің негізгі конструкциялық элементтері

Ток өткізетін сымдар электр тогын өткізуге арналған;
олар негізгі (фазалық) және бейтарап болып бөлінеді.
Негізгі өзектер кабельдің негізгі функциясын орындау
үшін пайдаланылады - олар арқылы электр энергиясын
беру. Бейтарап өткізгіштер біркелкі емес жүктелген
кезде фазалық (полюсті) токтар айырмашылығының
ағуын қамтамасыз етуге арналған және бір фазалы
электр тұтынушыларының жұмысын қамтамасыз етуге
қызмет етеді.
Оқшаулау - өткізгіш өзекке қолданылатын диэлектрик
қабаты (сіңдірілген қағаз, пластик, резеңке және т.б.).
Кабельдің өткізгіш өзектерінің бір-біріне және жерге
тұйықталған қабықшаға (жерге) қатысты қажетті
электрлік беріктігін қамтамасыз ету үшін қызмет етеді.

17.

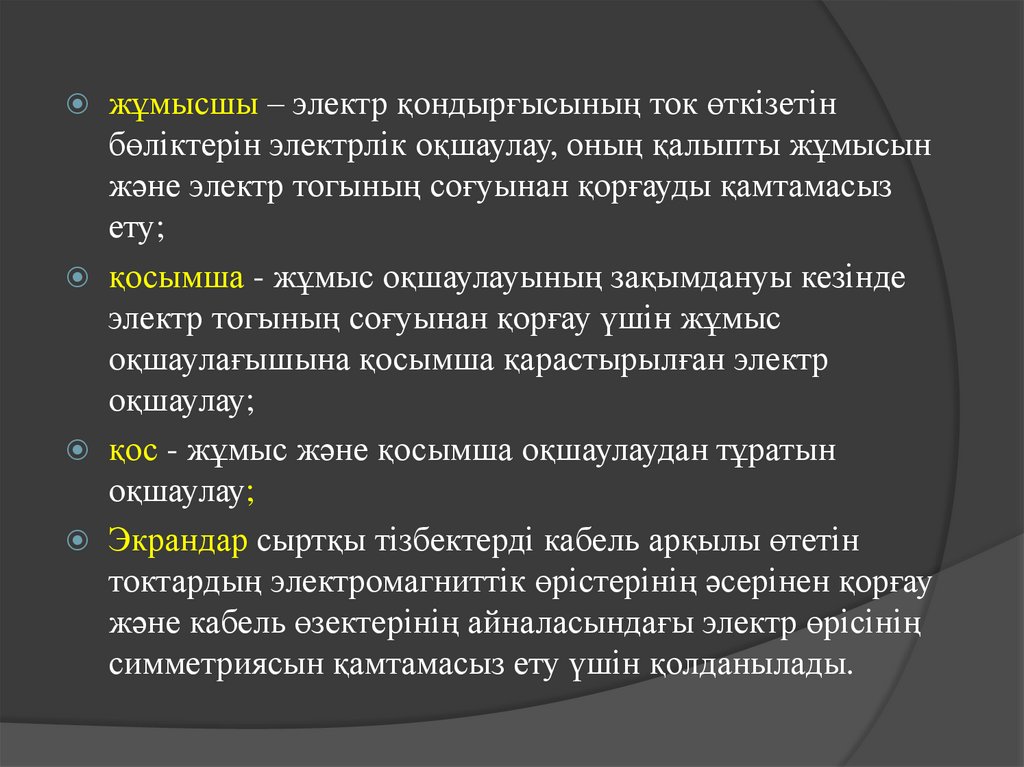

жұмысшы – электр қондырғысының ток өткізетін
бөліктерін электрлік оқшаулау, оның қалыпты жұмысын
және электр тогының соғуынан қорғауды қамтамасыз
ету;
қосымша - жұмыс оқшаулауының зақымдануы кезінде
электр тогының соғуынан қорғау үшін жұмыс
оқшаулағышына қосымша қарастырылған электр
оқшаулау;
қос - жұмыс және қосымша оқшаулаудан тұратын
оқшаулау;
Экрандар сыртқы тізбектерді кабель арқылы өтетін
токтардың электромагниттік өрістерінің әсерінен қорғау
және кабель өзектерінің айналасындағы электр өрісінің
симметриясын қамтамасыз ету үшін қолданылады.

18.

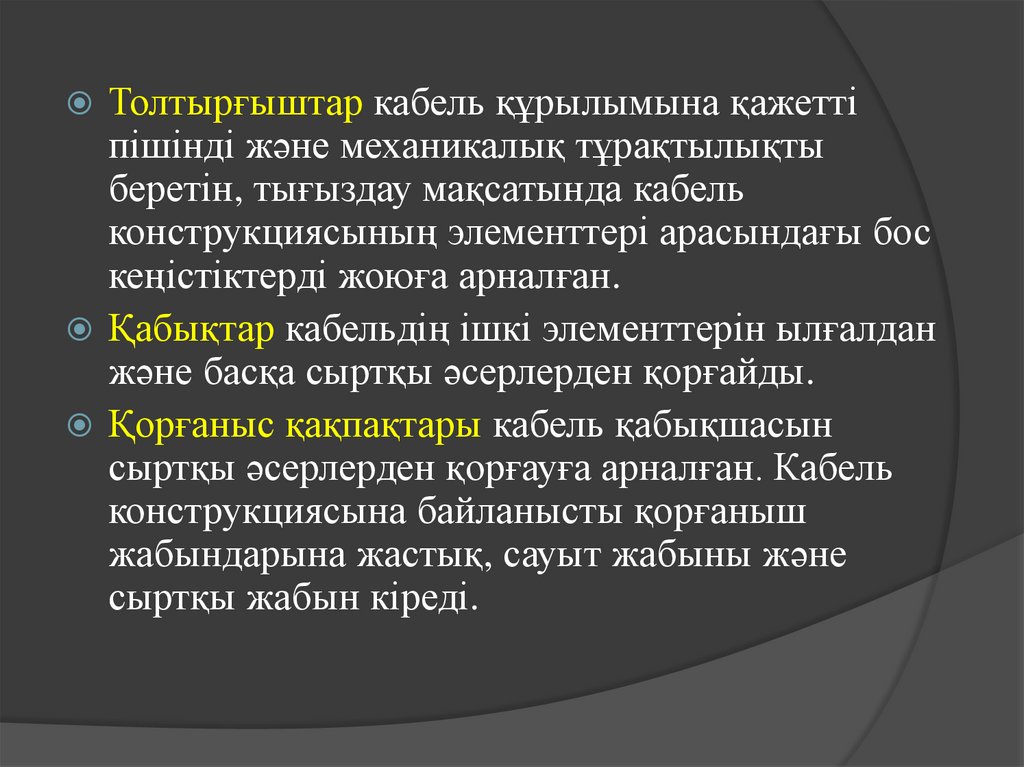

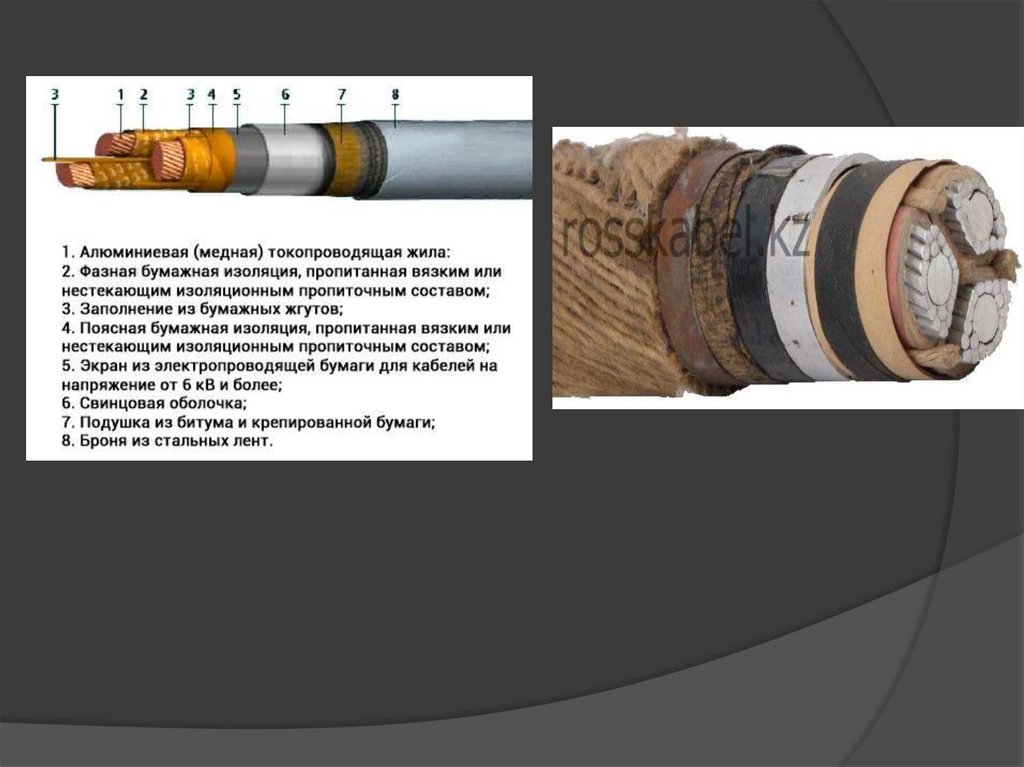

Толтырғыштар кабель құрылымына қажетті
пішінді және механикалық тұрақтылықты
беретін, тығыздау мақсатында кабель
конструкциясының элементтері арасындағы бос
кеңістіктерді жоюға арналған.
Қабықтар кабельдің ішкі элементтерін ылғалдан
және басқа сыртқы әсерлерден қорғайды.
Қорғаныс қақпақтары кабель қабықшасын
сыртқы әсерлерден қорғауға арналған. Кабель
конструкциясына байланысты қорғаныш
жабындарына жастық, сауыт жабыны және
сыртқы жабын кіреді.

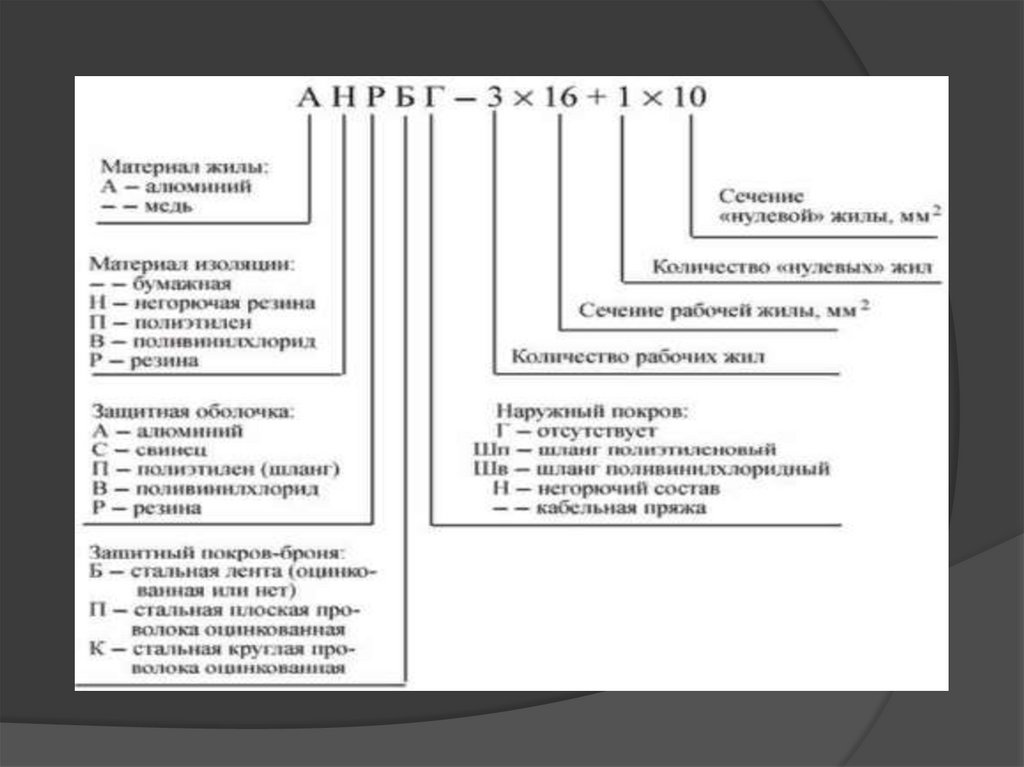

19.

20.

21.

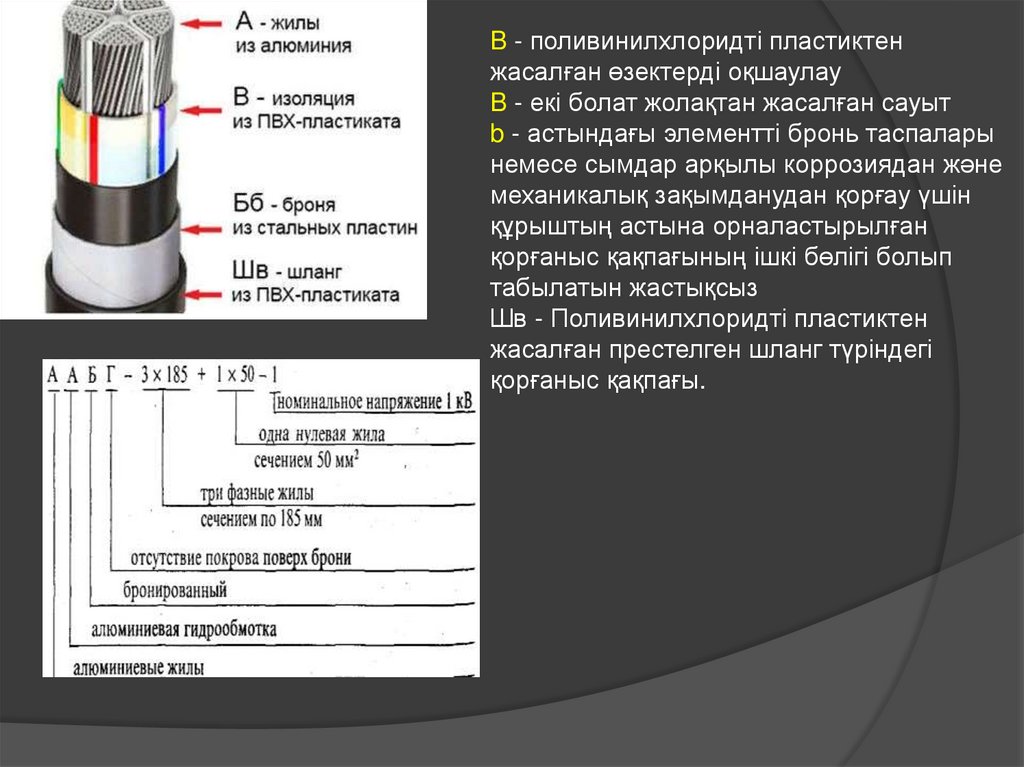

B - поливинилхлоридті пластиктен
жасалған өзектерді оқшаулау
B - екі болат жолақтан жасалған сауыт
b - астындағы элементті бронь таспалары
немесе сымдар арқылы коррозиядан және
механикалық зақымданудан қорғау үшін
құрыштың астына орналастырылған
қорғаныс қақпағының ішкі бөлігі болып
табылатын жастықсыз
Шв - Поливинилхлоридті пластиктен
жасалған престелген шланг түріндегі
қорғаныс қақпағы.

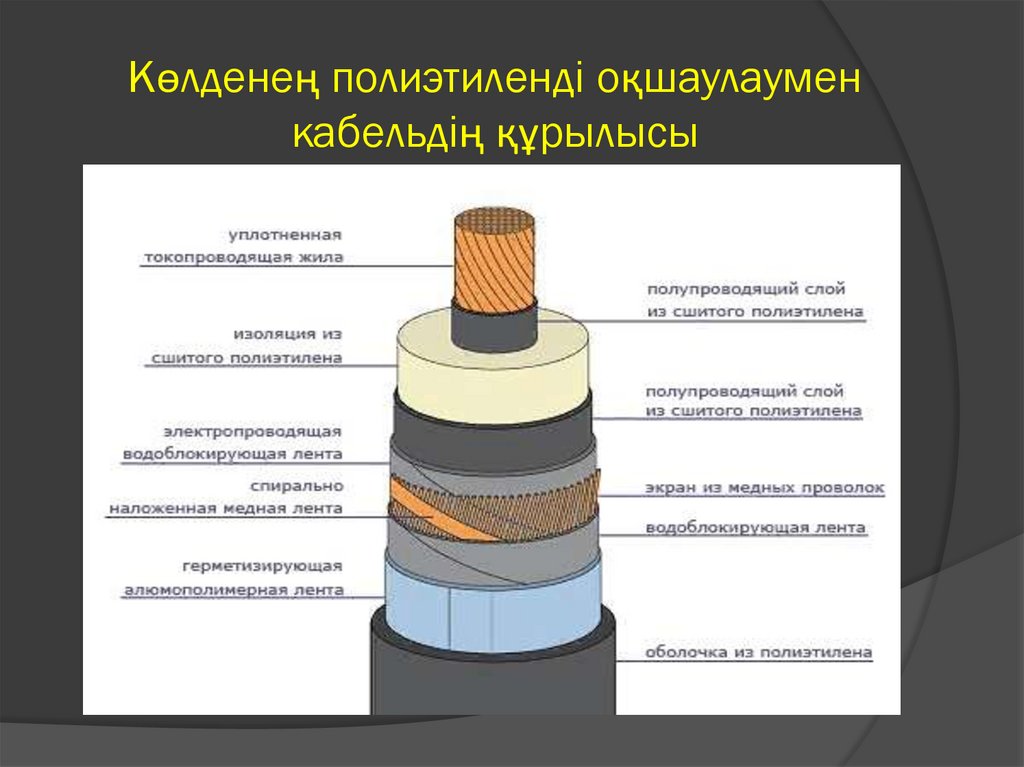

22. Көлденең полиэтиленді оқшаулаумен кабельдің құрылысы

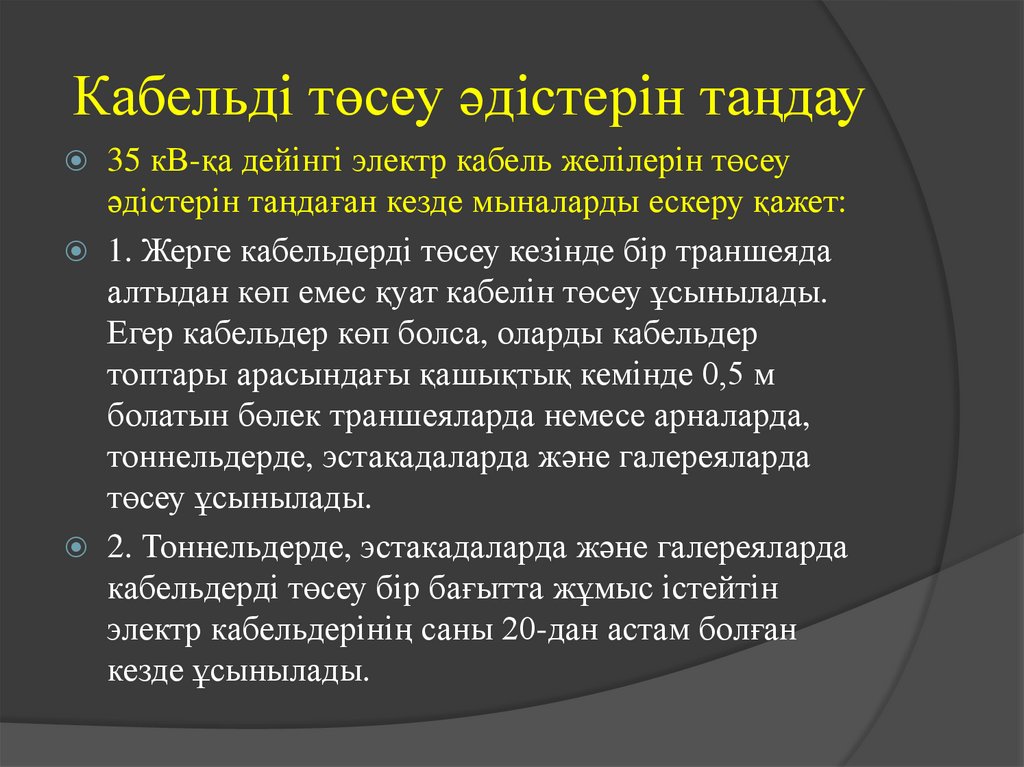

23. Кабельді төсеу әдістерін таңдау

35 кВ-қа дейінгі электр кабель желілерін төсеу
әдістерін таңдаған кезде мыналарды ескеру қажет:
1. Жерге кабельдерді төсеу кезінде бір траншеяда
алтыдан көп емес қуат кабелін төсеу ұсынылады.
Егер кабельдер көп болса, оларды кабельдер
топтары арасындағы қашықтық кемінде 0,5 м
болатын бөлек траншеяларда немесе арналарда,
тоннельдерде, эстакадаларда және галереяларда
төсеу ұсынылады.
2. Тоннельдерде, эстакадаларда және галереяларда
кабельдерді төсеу бір бағытта жұмыс істейтін
электр кабельдерінің саны 20-дан астам болған
кезде ұсынылады.

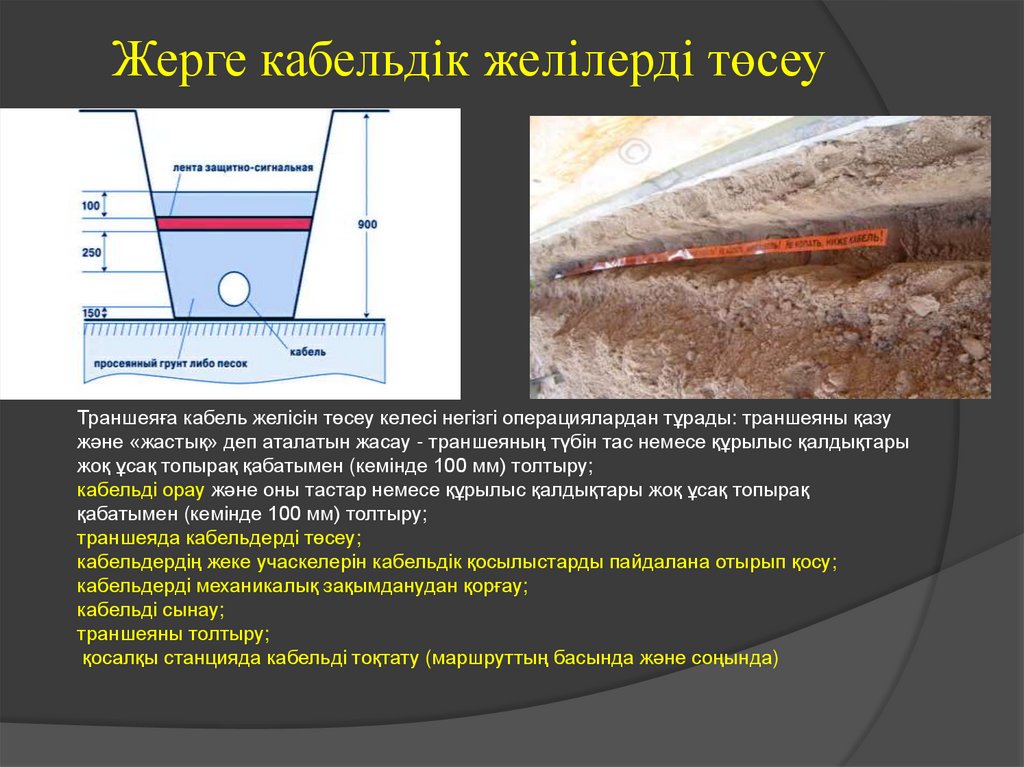

24. Жерге кабельдік желілерді төсеу

Траншеяға кабель желісін төсеу келесі негізгі операциялардан тұрады: траншеяны қазу
және «жастық» деп аталатын жасау - траншеяның түбін тас немесе құрылыс қалдықтары
жоқ ұсақ топырақ қабатымен (кемінде 100 мм) толтыру;
кабельді орау және оны тастар немесе құрылыс қалдықтары жоқ ұсақ топырақ
қабатымен (кемінде 100 мм) толтыру;
траншеяда кабельдерді төсеу;
кабельдердің жеке учаскелерін кабельдік қосылыстарды пайдалана отырып қосу;
кабельдерді механикалық зақымданудан қорғау;
кабельді сынау;
траншеяны толтыру;
қосалқы станцияда кабельді тоқтату (маршруттың басында және соңында)
