ИРЗ-Телеком. Распределенная антенная система oDAS RADIUS

1.

Распределенная
антенная система
oDAS RADIUS

2.

О компании
ИРЗ-Телеком
ИРЗ-Телеком – научно-производственная
компания, специализирующаяся на
разработке, производстве и поставке
современного телекоммуникационного
оборудования
Технологическая
радиосвязь
Оборудование
для сотовой связи
Сенсорика:
радары, лидары, камеры

3.

03

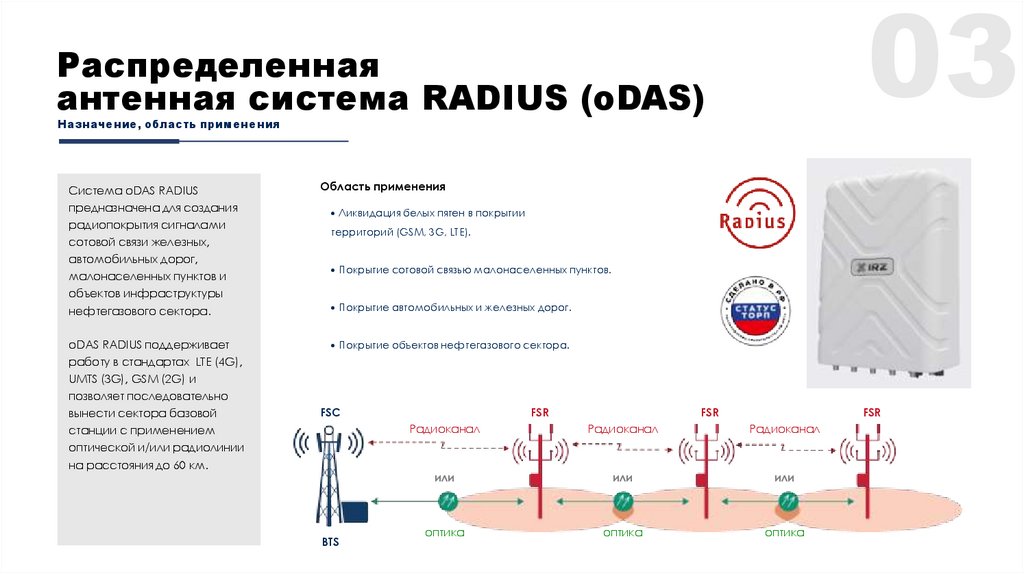

Распределенная
антенная система RADIUS (oDAS)
Назначение, область применения
Система oDAS RADIUS
предназначена для создания
радиопокрытия cигналами
сотовой связи железных,
автомобильных дорог,
малонаселенных пунктов и
объектов инфраструктуры
Область применения
Ликвидация белых пятен в покрытии
территорий (GSM, 3G, LTE).
Покрытие сотовой связью малонаселенных пунктов.
нефтегазового сектора.
Покрытие автомобильных и железных дорог.
oDAS RADIUS поддерживает
работу в стандартах LTE (4G),
UMTS (3G), GSM (2G) и
позволяет последовательно
вынести сектора базовой
станции с применением
оптической и/или радиолинии
Покрытие объектов нефтегазового сектора.
FSC
на расстояния до 60 км.
BTS
FSR
FSR
FSR
Радиоканал
Радиоканал
Радиоканал
или
или
или
оптика
оптика
оптика

4.

04

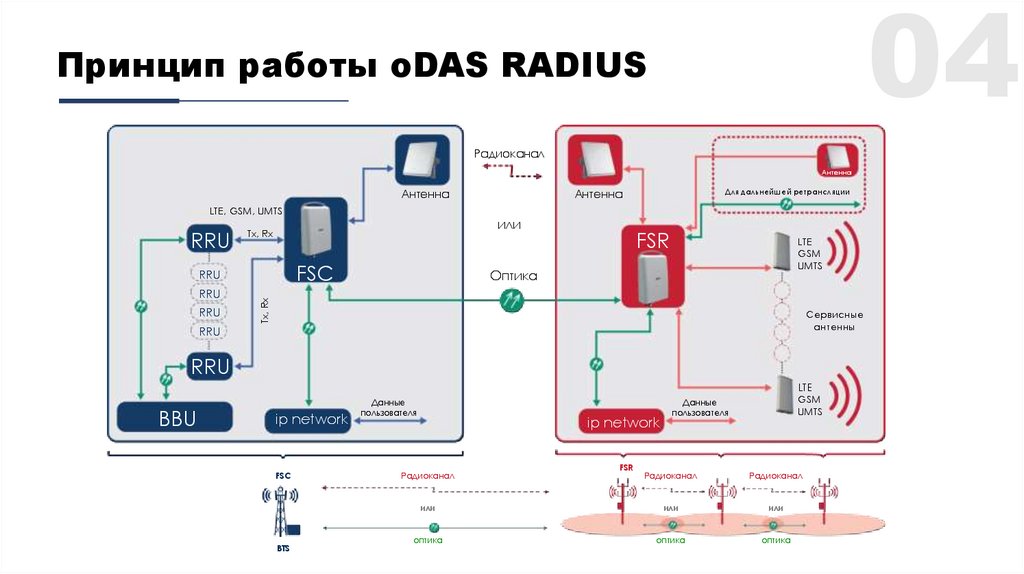

Принцип работы oDAS RADIUS
Радиоканал
Антенна
Антенна
LTE, GSM, UMTS
RRU
FSC
RRU
Для дальнейшей ретрансляции
FSR
LTE
GSM
UMTS
Оптика
Tx, Rx
RRU
или
Tx, Rx
RRU
Антенна
Сервисные
антенны
RRU
RRU
BBU
ip network
FSC
BTS
Данные
пользователя
ip network
Радиоканал
FSR
LTE
GSM
UMTS
Данные
пользователя
Радиоканал
Радиоканал
или
или
или
оптика
оптика
оптика

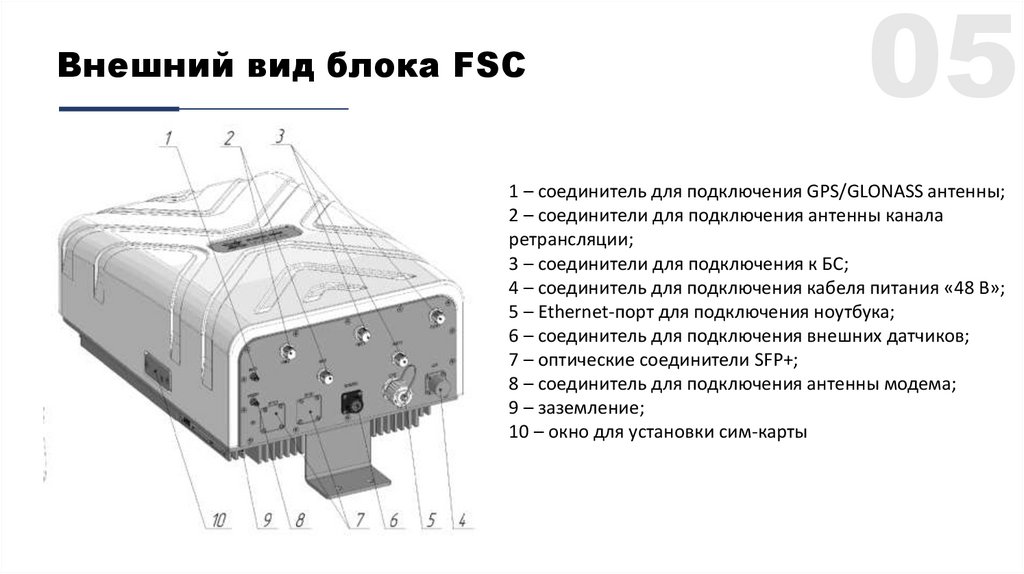

5.

Внешний вид блока FSC
05
1 – соединитель для подключения GPS/GLONASS антенны;
2 – соединители для подключения антенны канала
ретрансляции;
3 – соединители для подключения к БС;
4 – соединитель для подключения кабеля питания «48 В»;
5 – Ethernet-порт для подключения ноутбука;
6 – соединитель для подключения внешних датчиков;
7 – оптические соединители SFP+;
8 – соединитель для подключения антенны модема;
9 – заземление;
10 – окно для установки сим-карты

6.

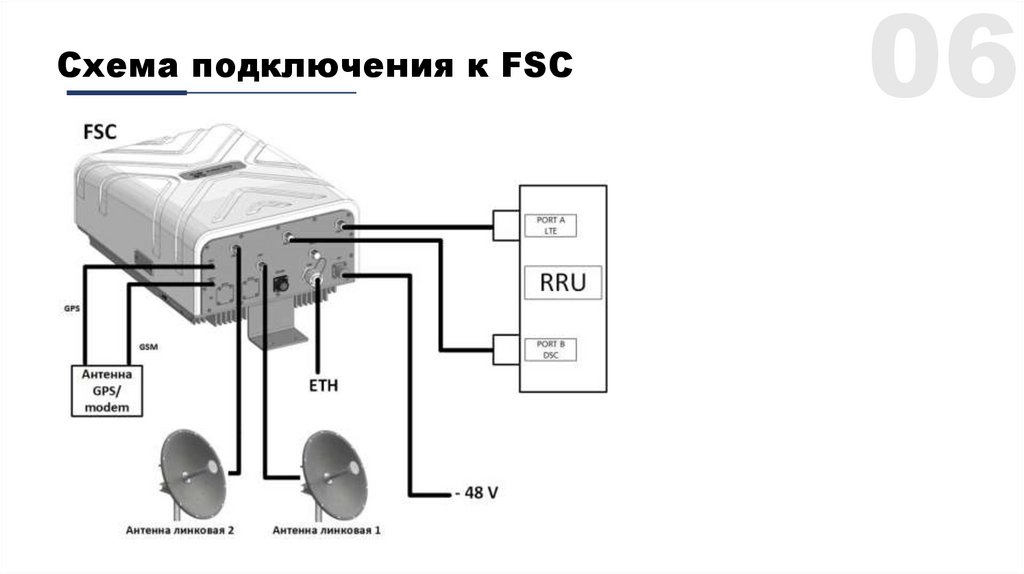

Схема подключения к FSC
06

7.

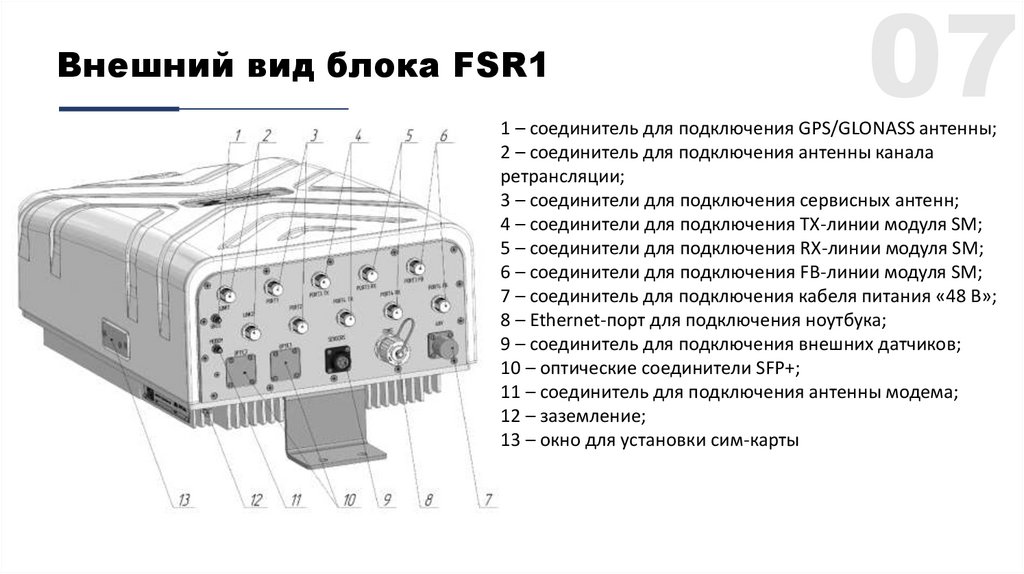

Внешний вид блока FSR1
07
1 – соединитель для подключения GPS/GLONASS антенны;
2 – соединитель для подключения антенны канала
ретрансляции;
3 – соединители для подключения сервисных антенн;
4 – соединители для подключения ТХ-линии модуля SM;
5 – соединители для подключения RХ-линии модуля SM;
6 – соединители для подключения FB-линии модуля SM;
7 – соединитель для подключения кабеля питания «48 В»;
8 – Ethernet-порт для подключения ноутбука;
9 – соединитель для подключения внешних датчиков;
10 – оптические соединители SFP+;
11 – соединитель для подключения антенны модема;
12 – заземление;
13 – окно для установки сим-карты

8.

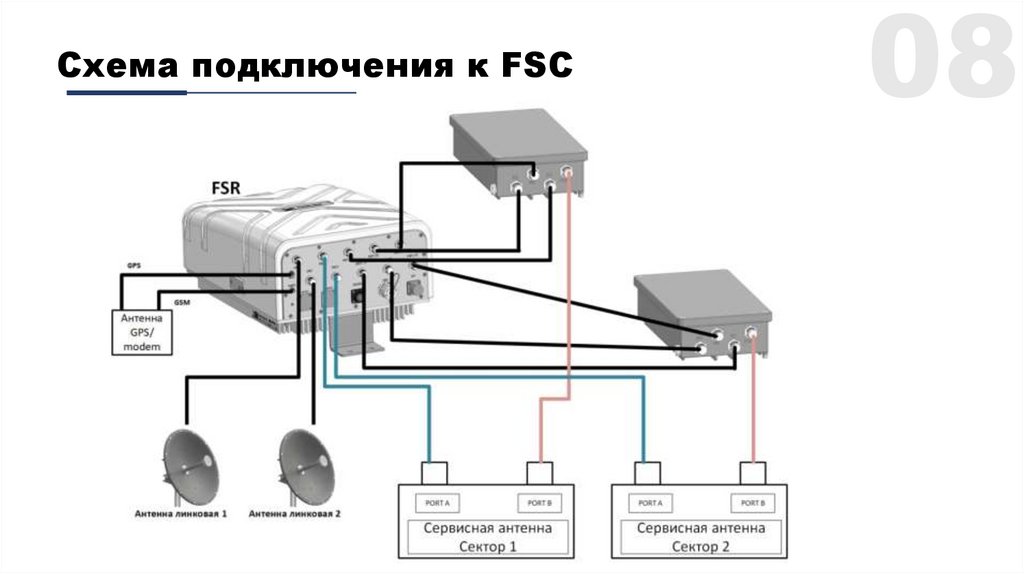

Схема подключения к FSC
08

9.

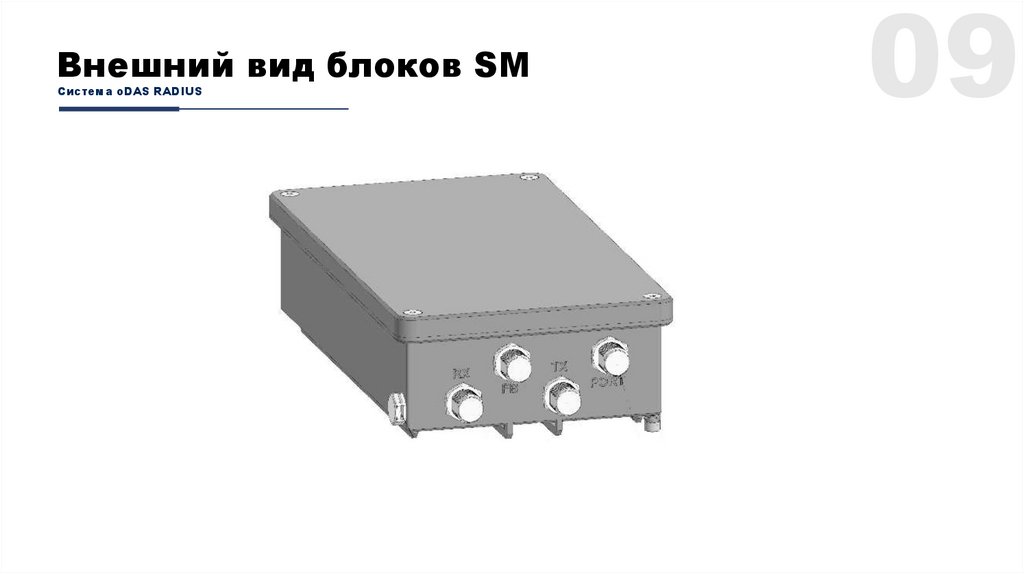

Внешний вид блоков SM
Система oDAS RADIUS
09

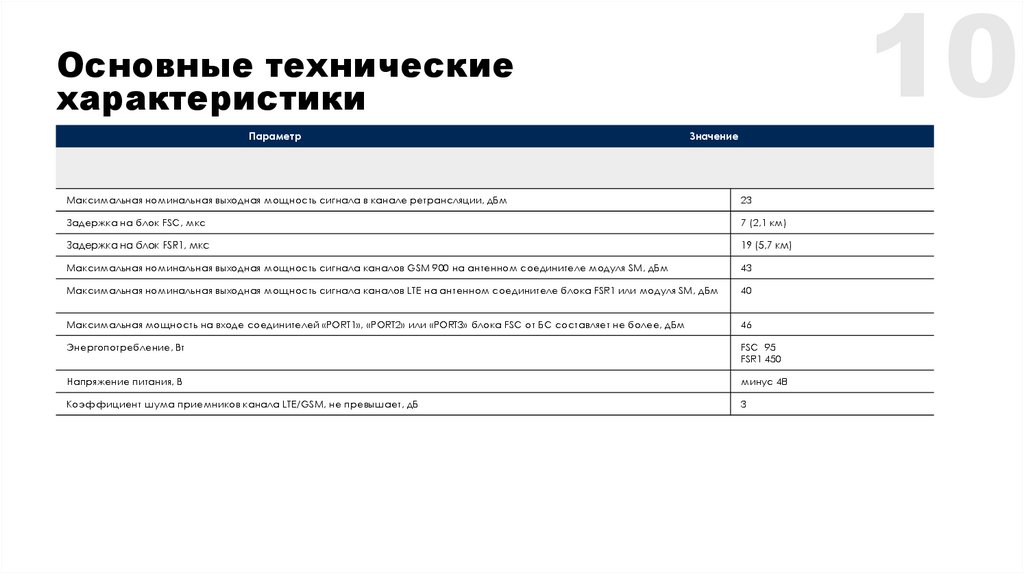

10.

10
Основные технические
характеристики
Параметр
Значение
Максимальная номинальная выходная мощность сигнала в канале ретрансляции, дБм
23
Задержка на блок FSC, мкс
7 (2,1 км)
Задержка на блок FSR1, мкс
19 (5,7 км)
Максимальная номинальная выходная мощность сигнала каналов GSM 900 на антенном соединителе модуля SM, дБм
43
Максимальная номинальная выходная мощность сигнала каналов LTE на антенном соединителе блока FSR1 или модуля SM, дБм
40
Максимальная мощность на входе соединителей «PORT1», «PORT2» или «PORT3» блока FSC от БС составляет не более, дБм
46
Энергопотребление, Вт
FSC 95
FSR1 450
Напряжение питания, В
минус 48
Коэффициент шума приемников канала LTE/GSM, не превышает, дБ
3

11.

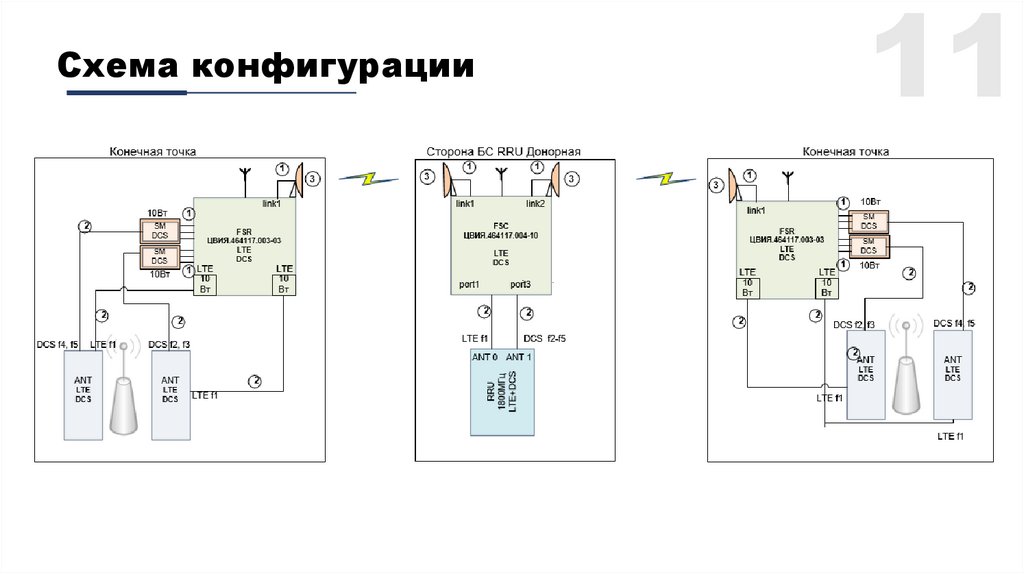

Схема конфигурации
11

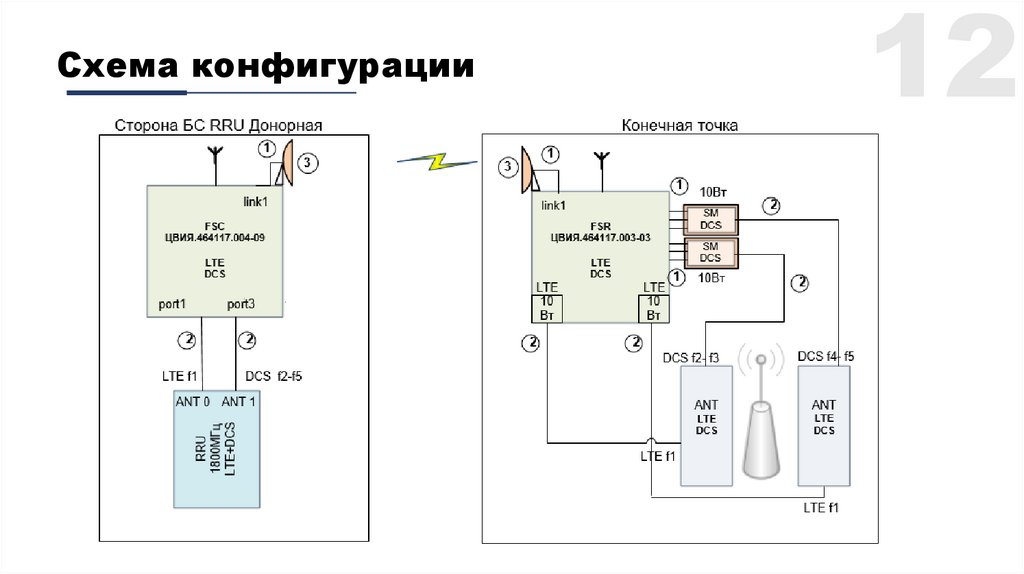

12.

Схема конфигурации
12

13.

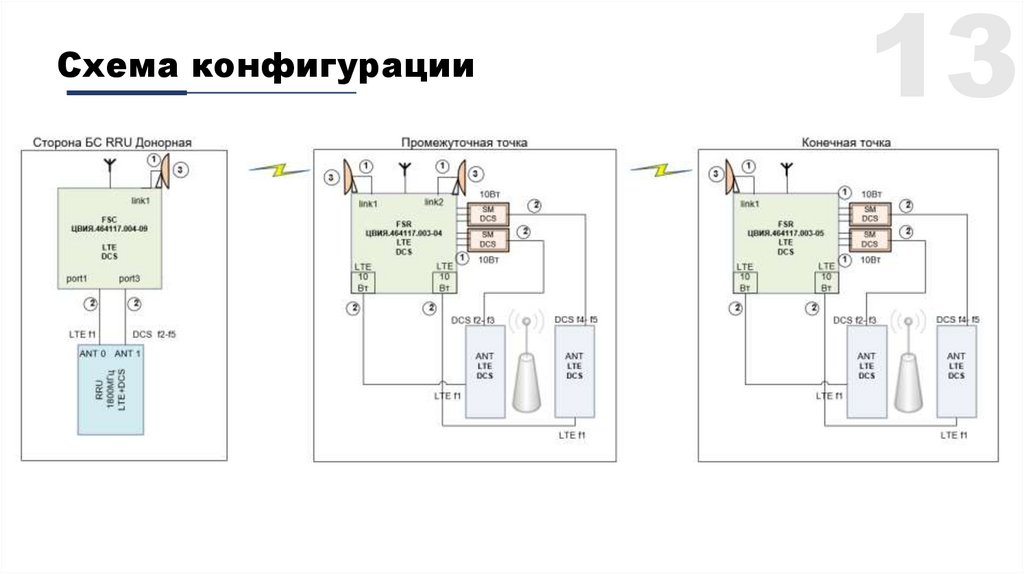

Схема конфигурации
13

14.

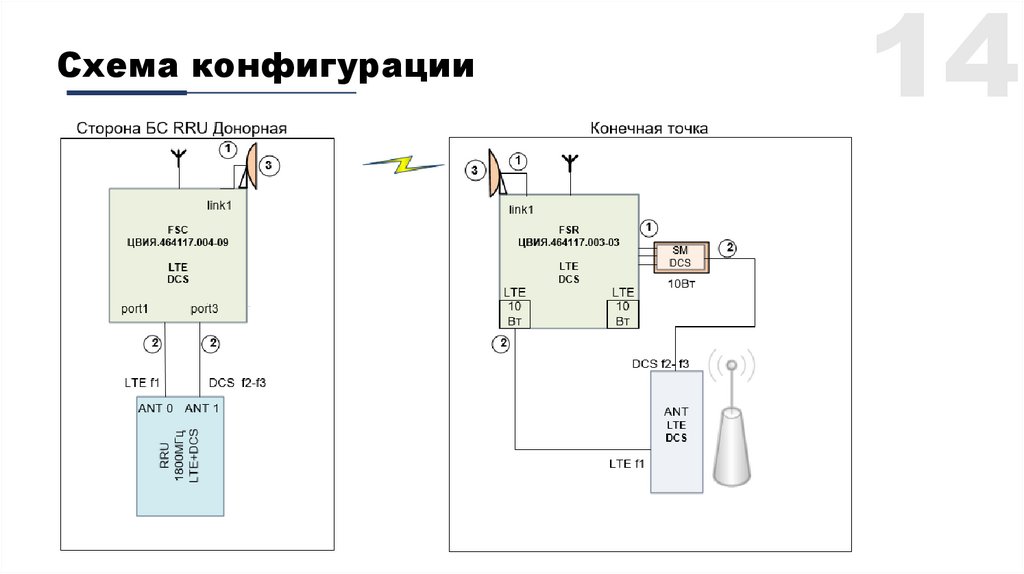

Схема конфигурации
14

15.

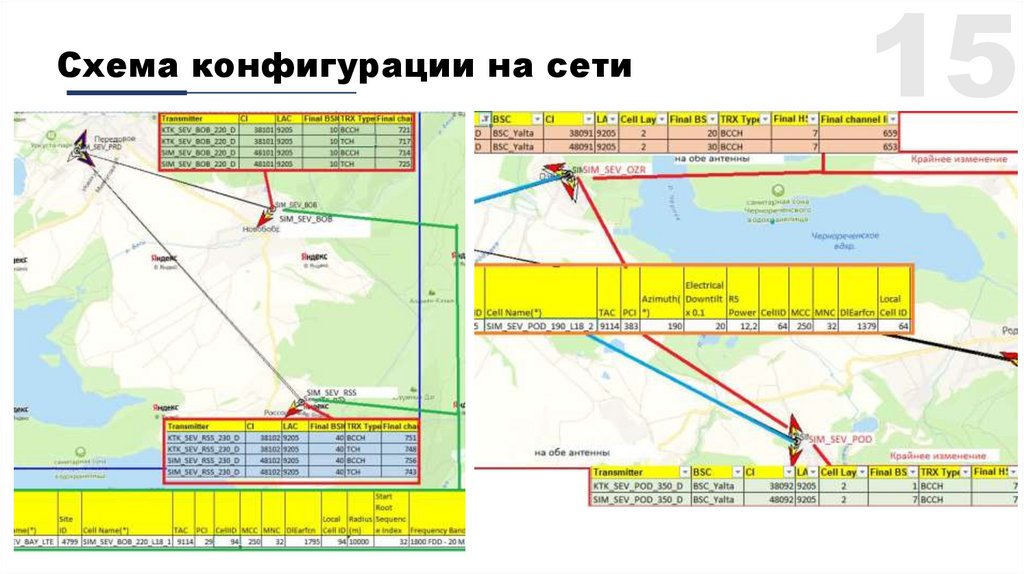

Схема конфигурации на сети
15

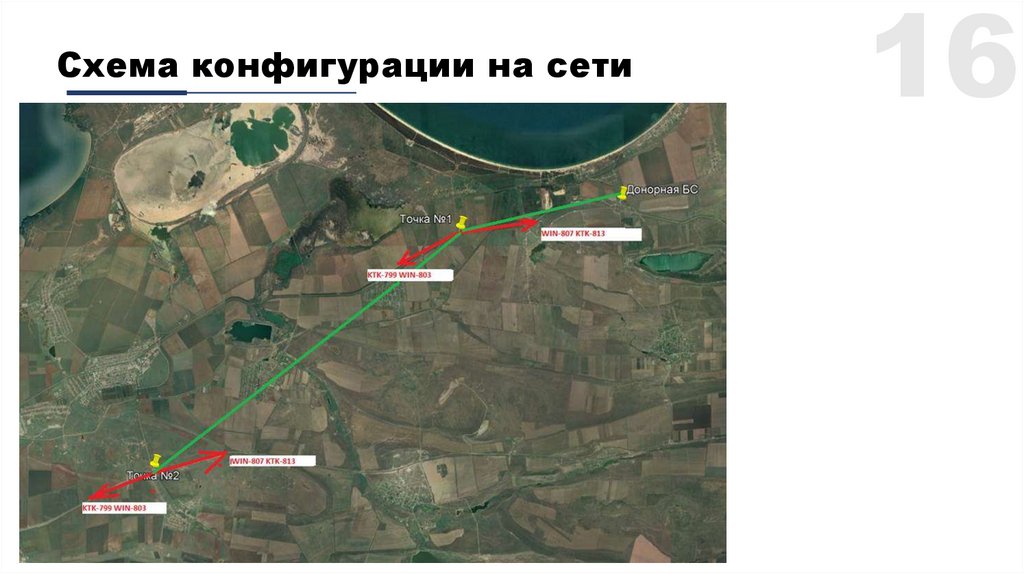

16.

Схема конфигурации на сети
16

17.

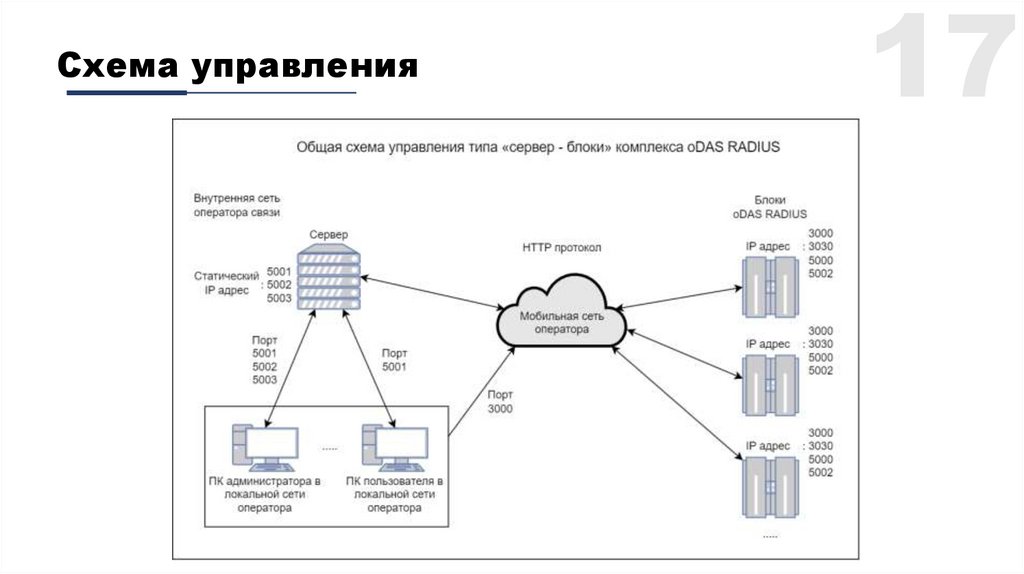

Схема управления
17

18.

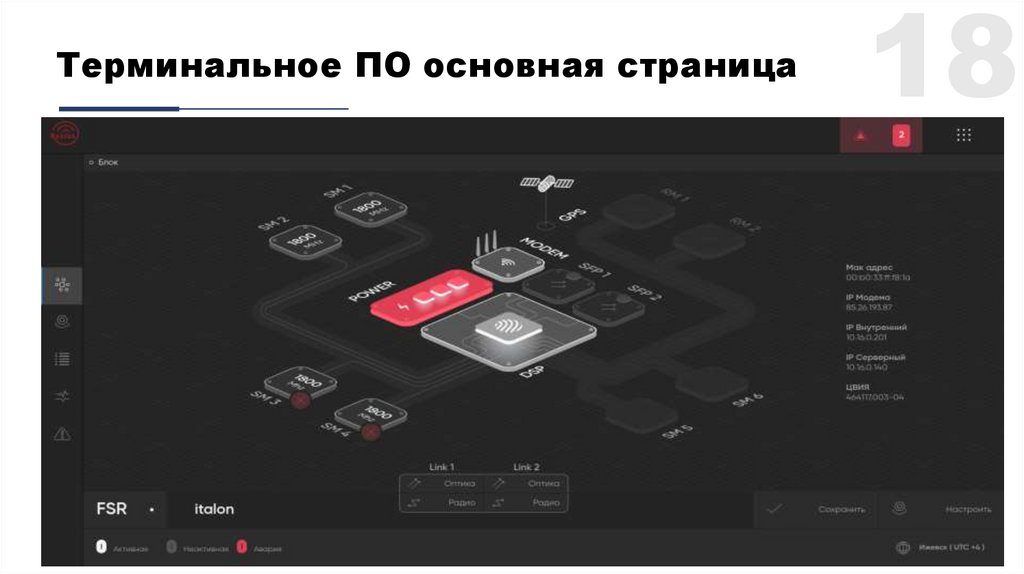

Терминальное ПО основная страница
18

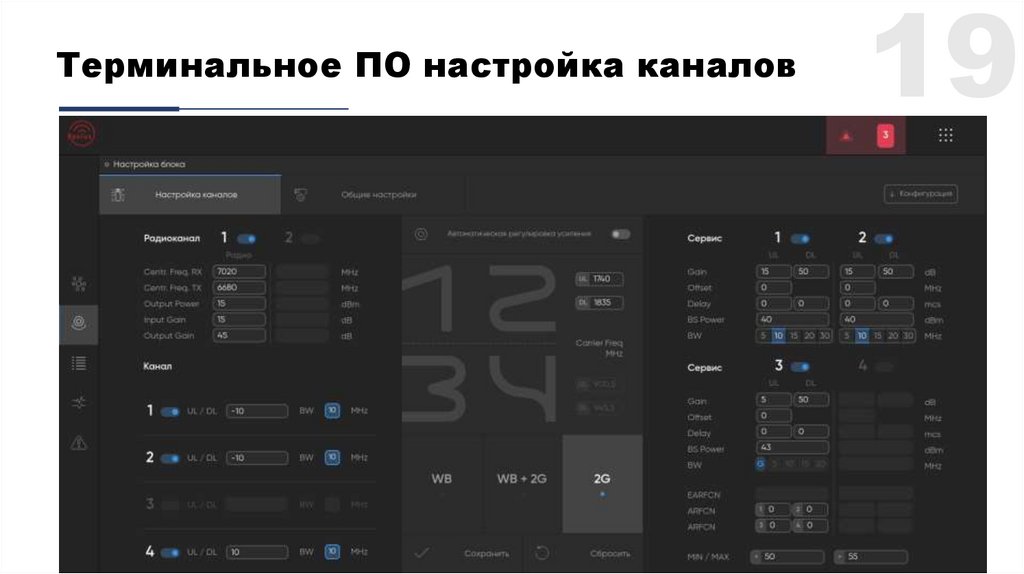

19.

Терминальное ПО настройка каналов
19

20.

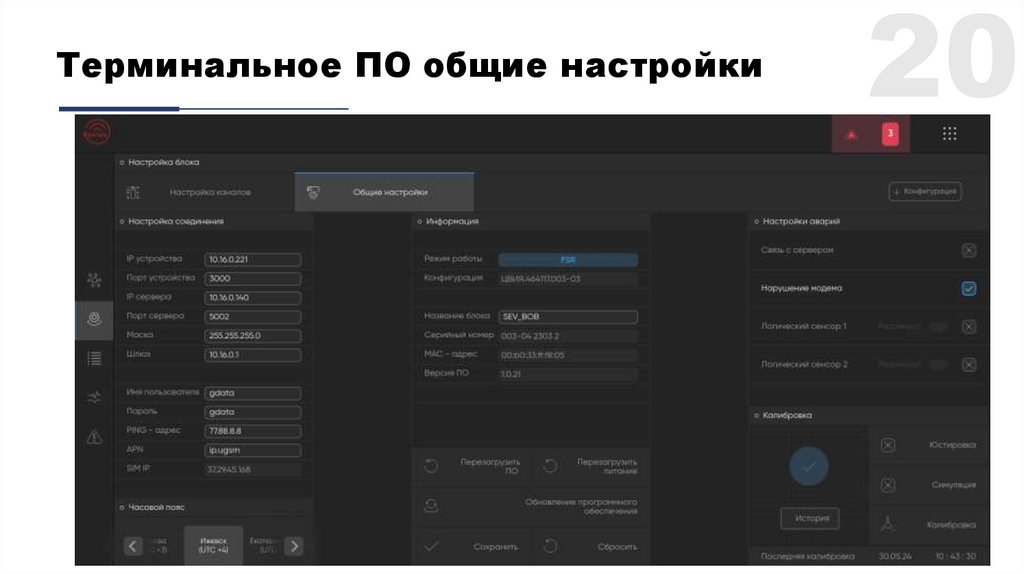

Терминальное ПО общие настройки
20

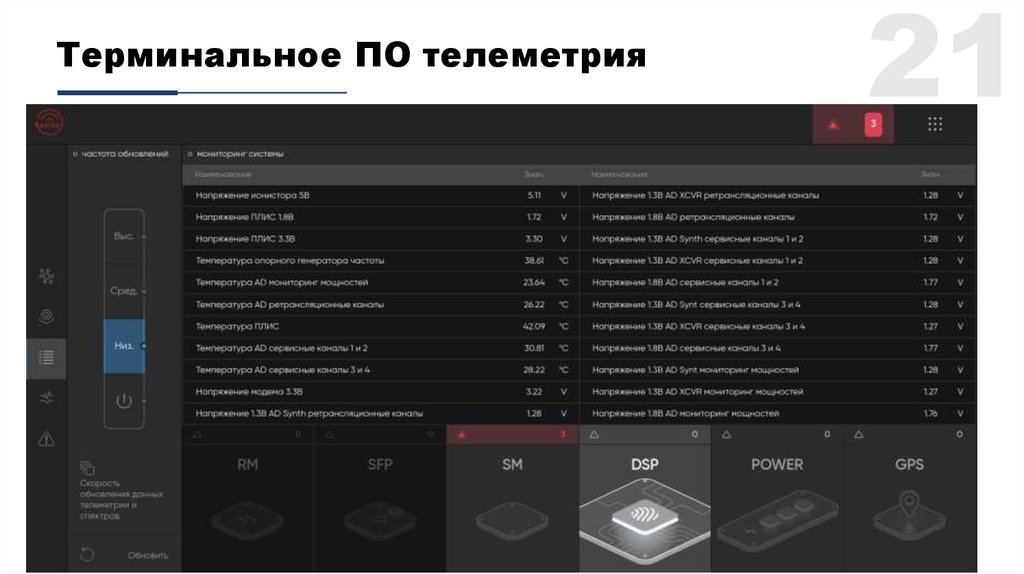

21.

Терминальное ПО телеметрия
21

22.

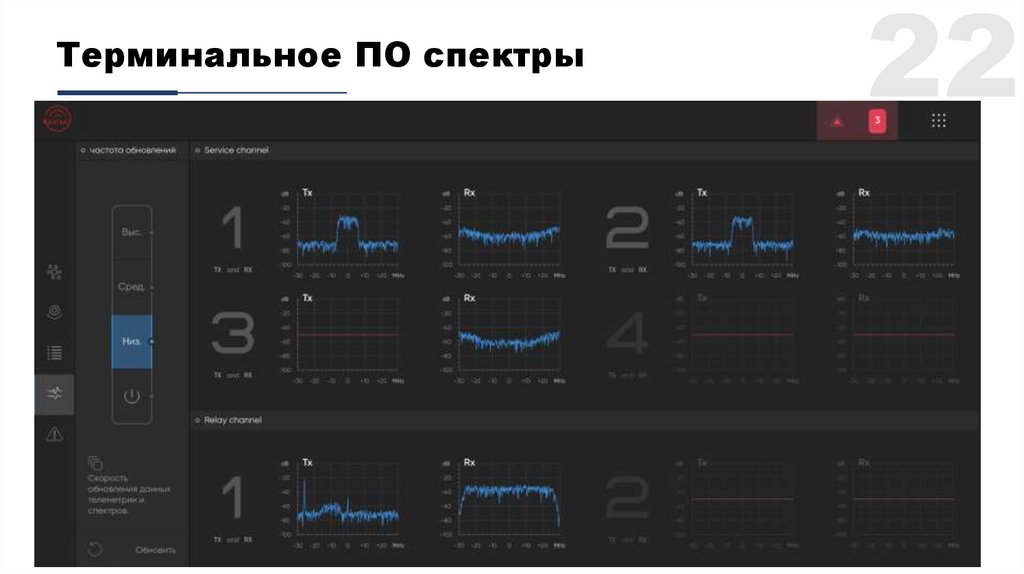

Терминальное ПО спектры
22

23.

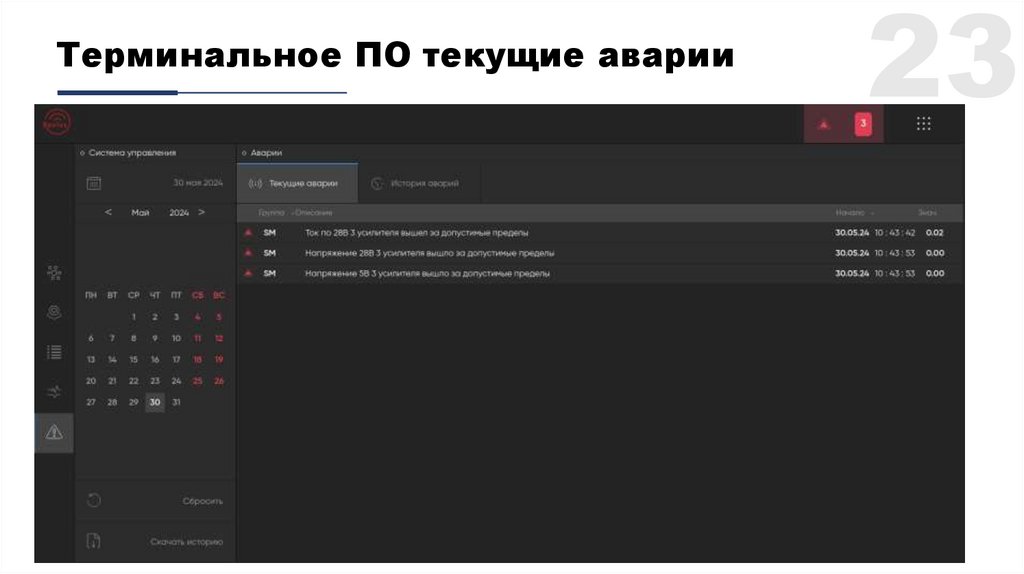

Терминальное ПО текущие аварии
23

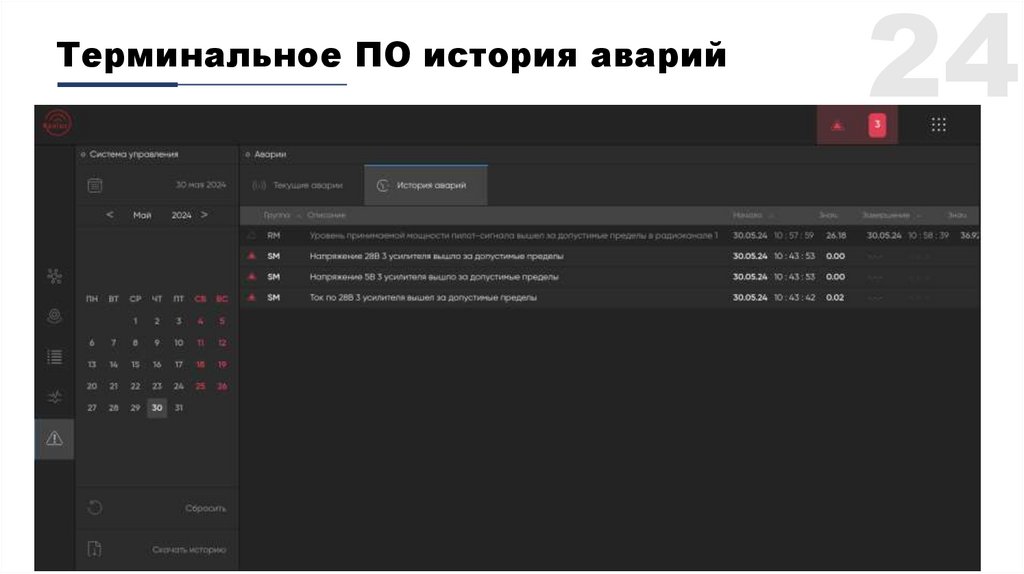

24.

Терминальное ПО история аварий
24

25.

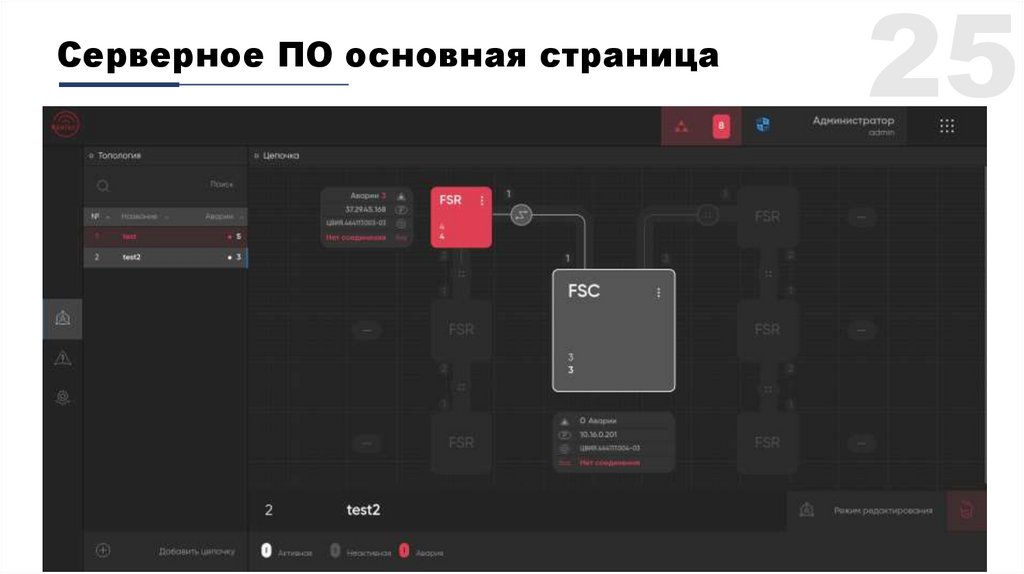

Серверное ПО основная страница
25

26.

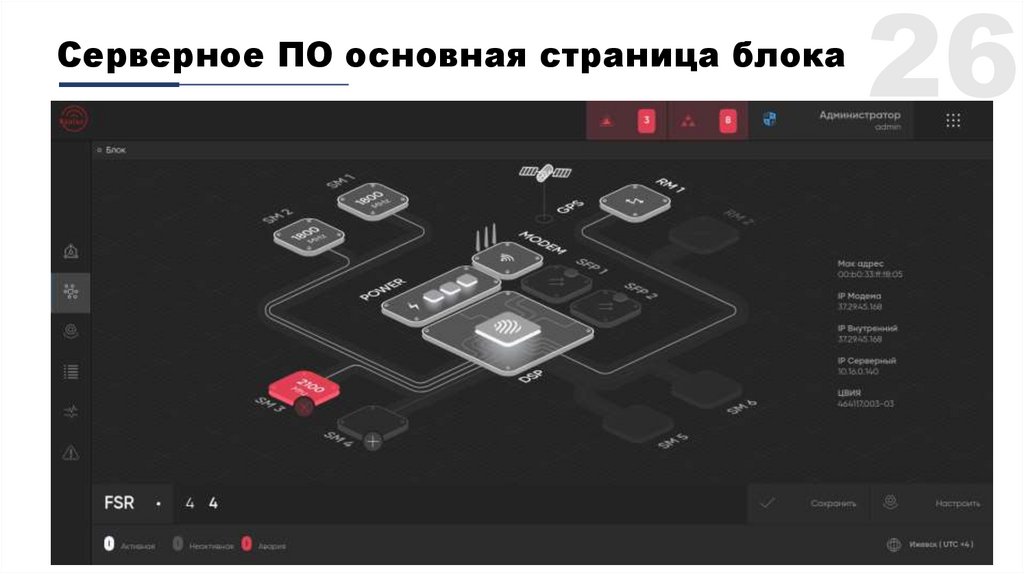

Серверное ПО основная страница блока
26

27.

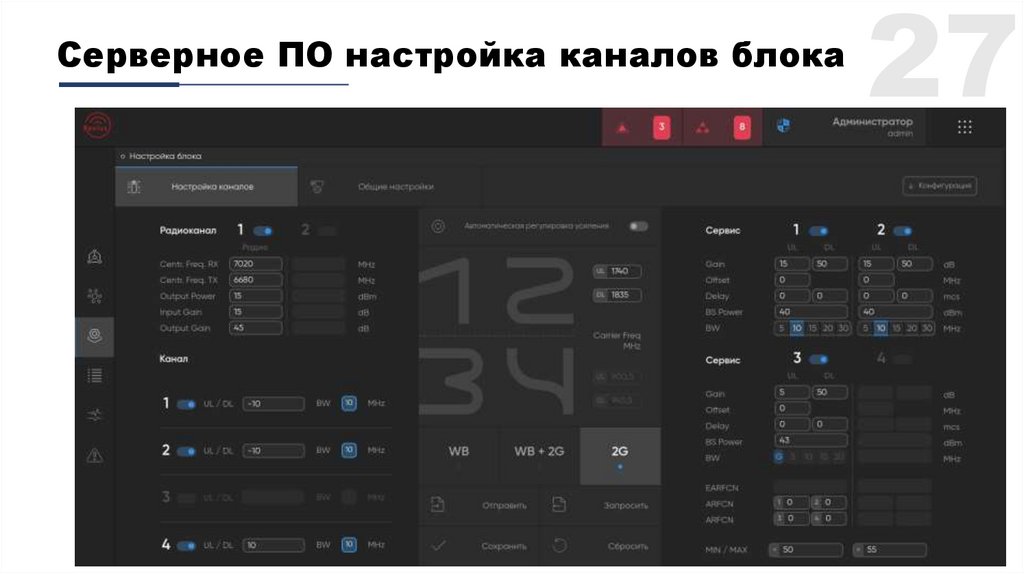

Серверное ПО настройка каналов блока
27

28.

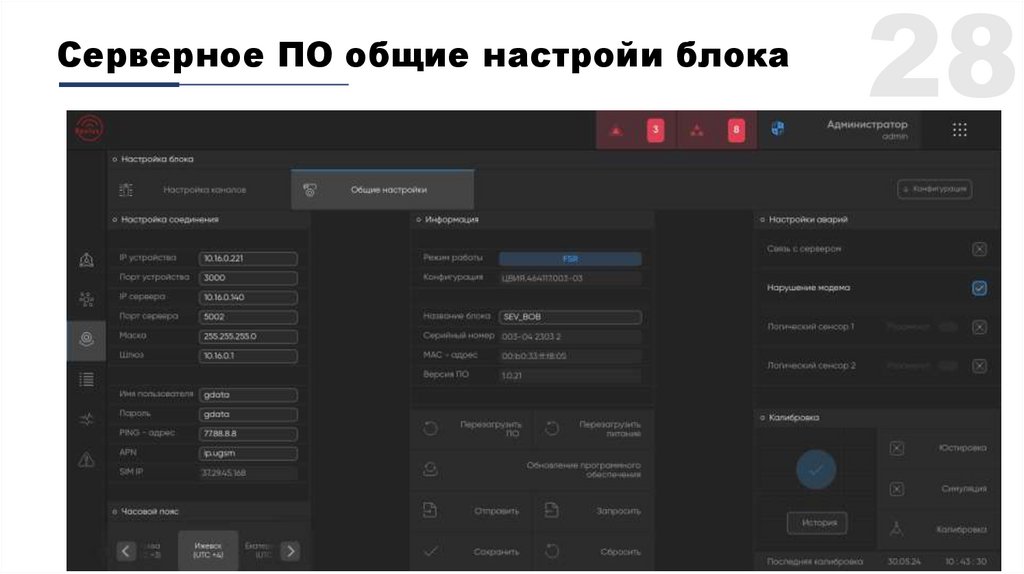

Серверное ПО общие настройи блока
28

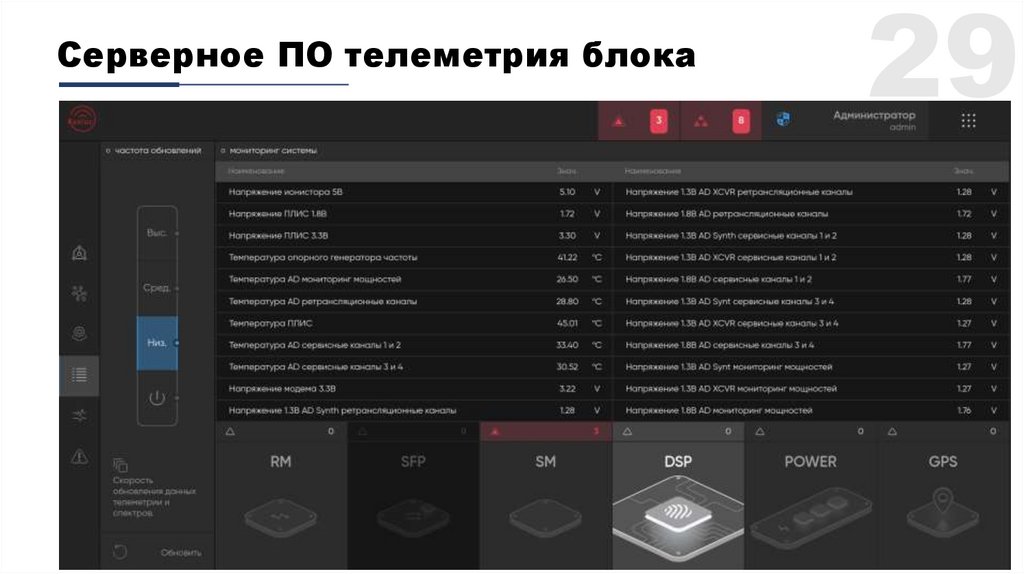

29.

Серверное ПО телеметрия блока
29

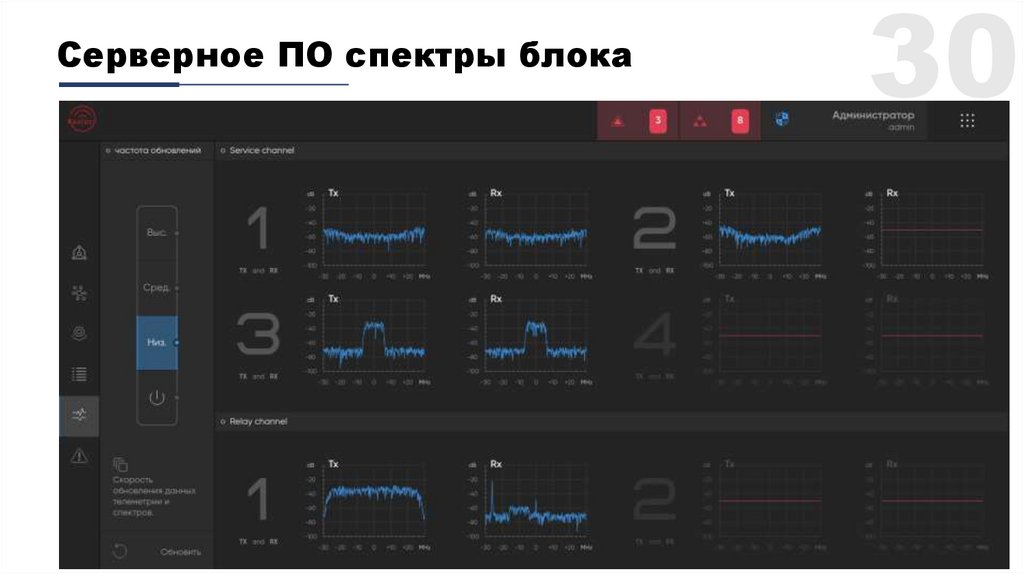

30.

Серверное ПО спектры блока
30

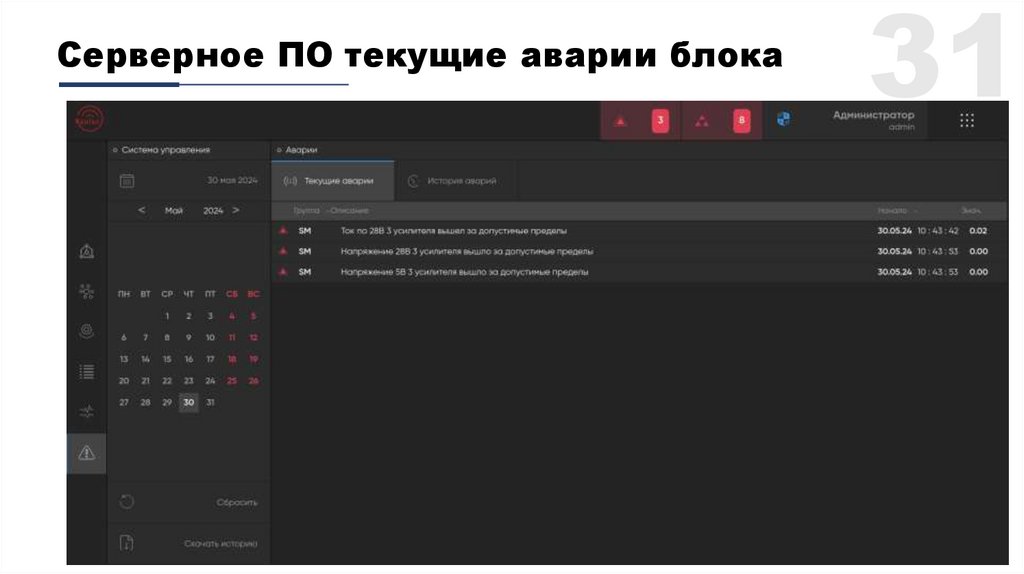

31.

Серверное ПО текущие аварии блока
31

32.

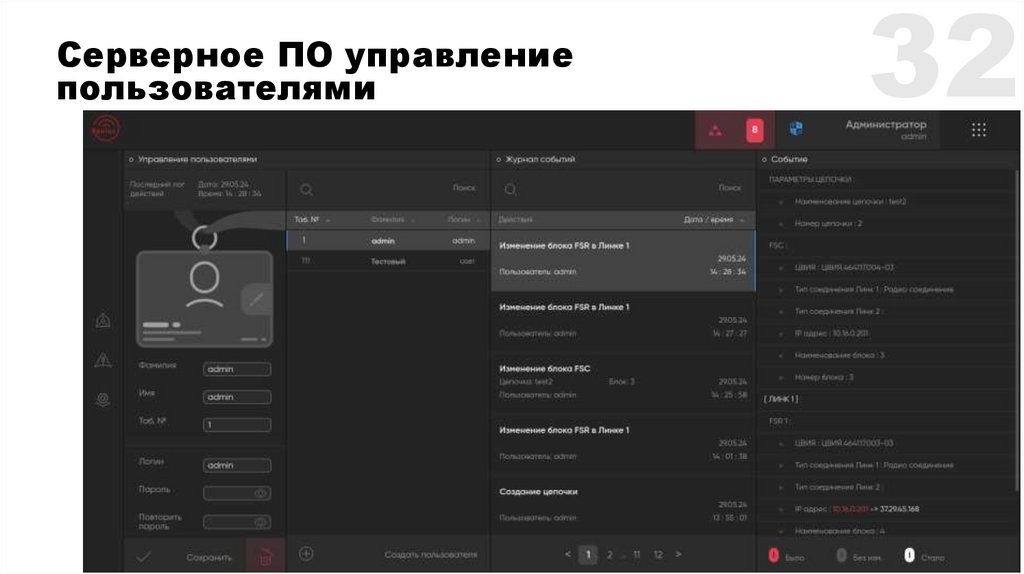

Серверное ПО управление
пользователями
32

33.

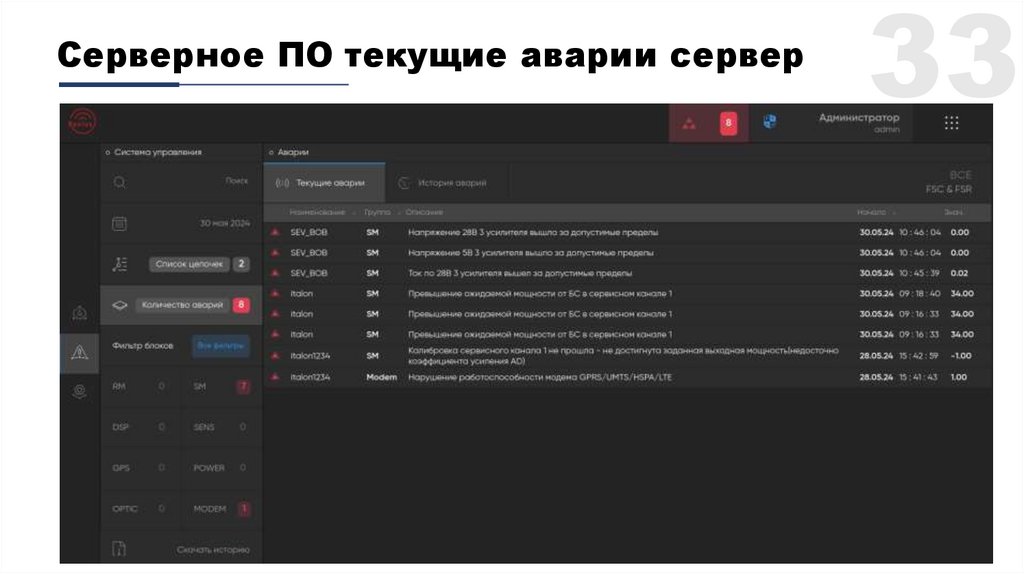

Серверное ПО текущие аварии сервер
33

34.

34

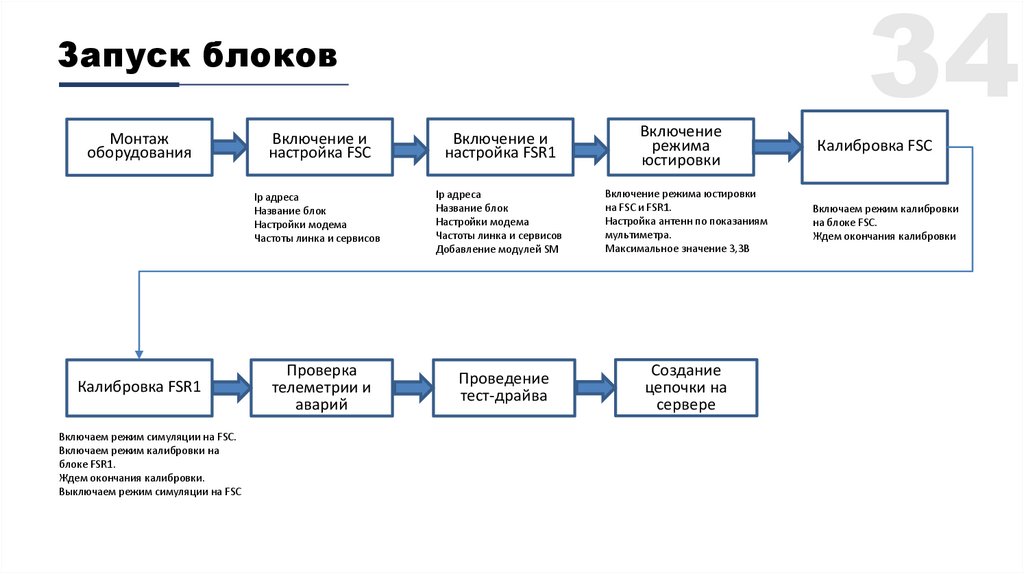

Запуск блоков
Монтаж
оборудования
Калибровка FSR1
Включаем режим симуляции на FSC.
Включаем режим калибровки на
блоке FSR1.
Ждем окончания калибровки.
Выключаем режим симуляции на FSC
Включение и
настройка FSC
Включение и
настройка FSR1
Включение
режима
юстировки
Ip адреса
Название блок
Настройки модема
Частоты линка и сервисов
Ip адреса
Название блок
Настройки модема
Частоты линка и сервисов
Добавление модулей SM
Включение режима юстировки
на FSC и FSR1.
Настройка антенн по показаниям
мультиметра.
Максимальное значение 3,3В
Проверка
телеметрии и
аварий
Проведение
тест-драйва
Создание
цепочки на
сервере
Калибровка FSC
Включаем режим калибровки
на блоке FSC.
Ждем окончания калибровки

35.

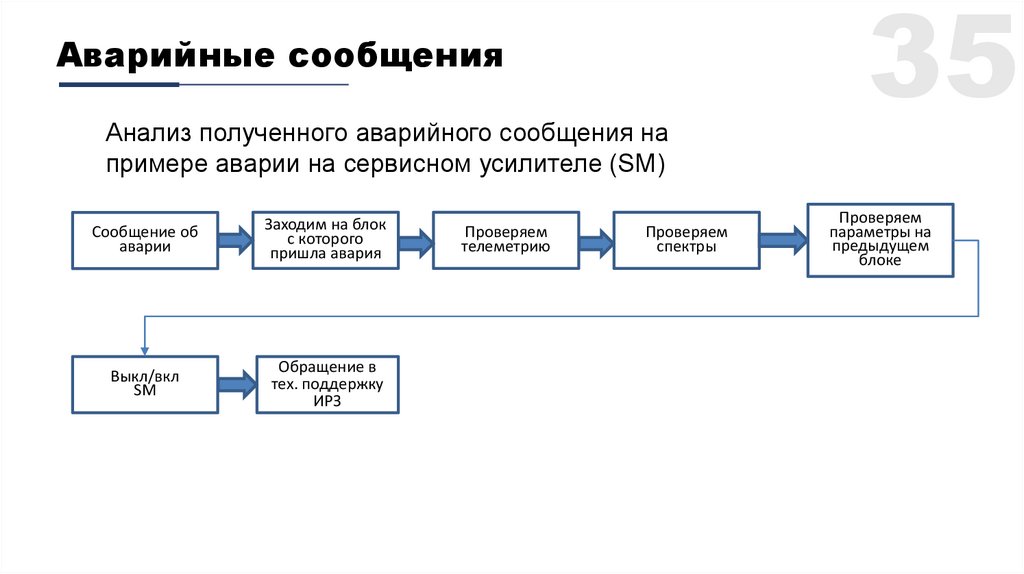

Аварийные сообщения
Анализ полученного аварийного сообщения на
примере аварии на сервисном усилителе (SM)
Сообщение об
аварии
Заходим на блок
с которого
пришла авария
Выкл/вкл
SM
Обращение в
тех. поддержку
ИРЗ
Проверяем
телеметрию
Проверяем
спектры
35
Проверяем
параметры на
предыдущем
блоке

36.

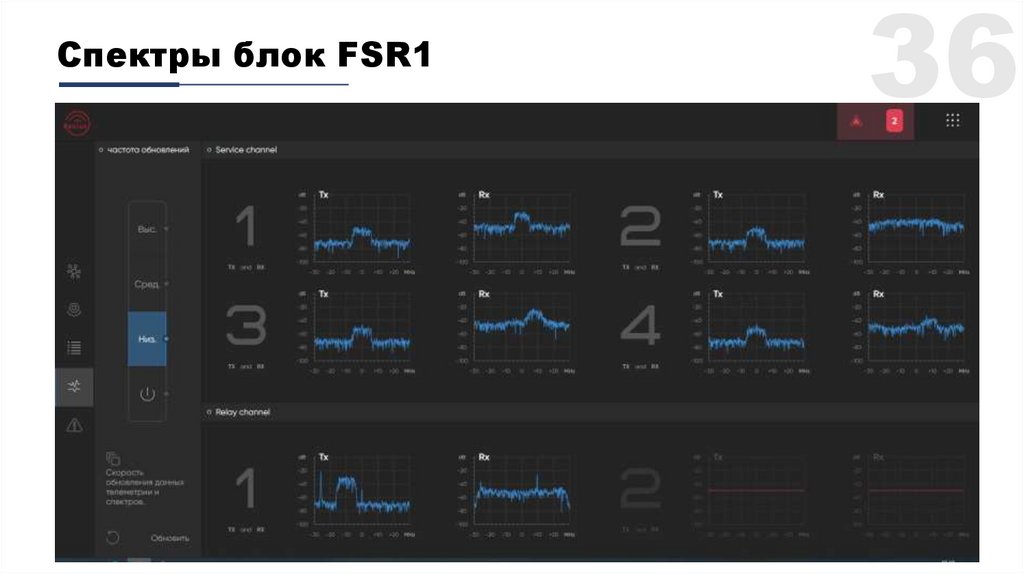

Спектры блок FSR1
36

37.

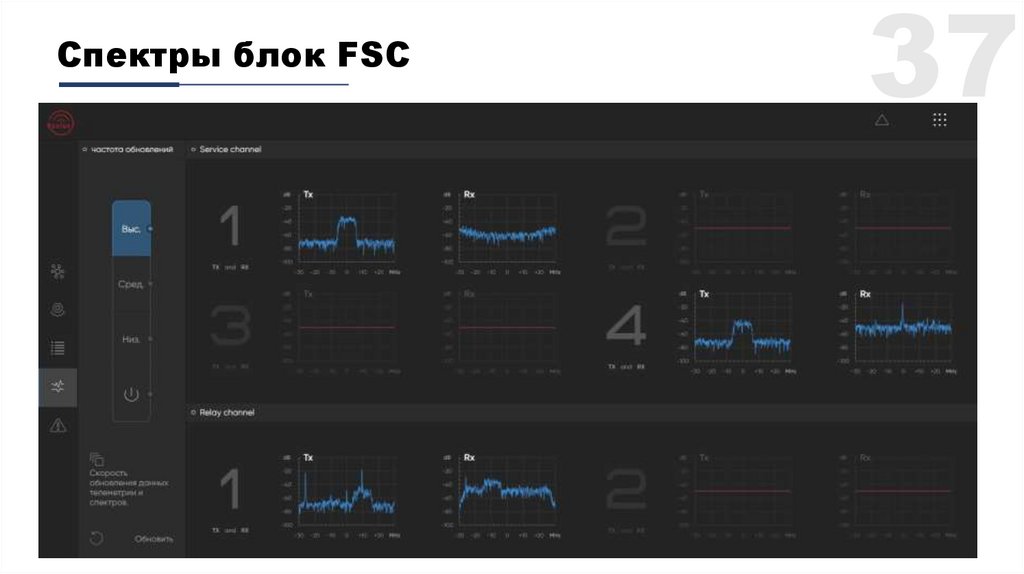

Спектры блок FSC
37

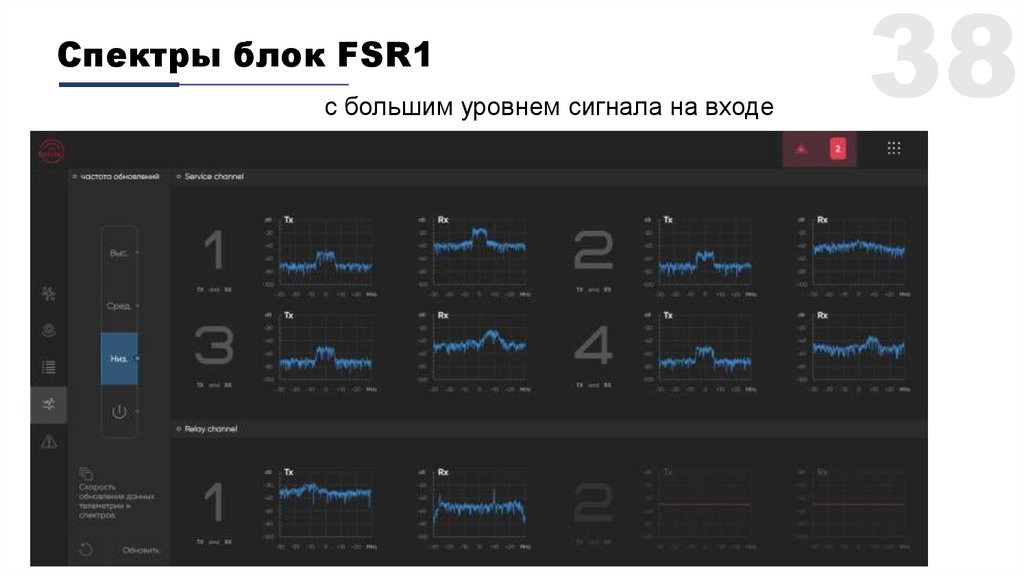

38.

Спектры блок FSR1
с большим уровнем сигнала на входе
38

39.

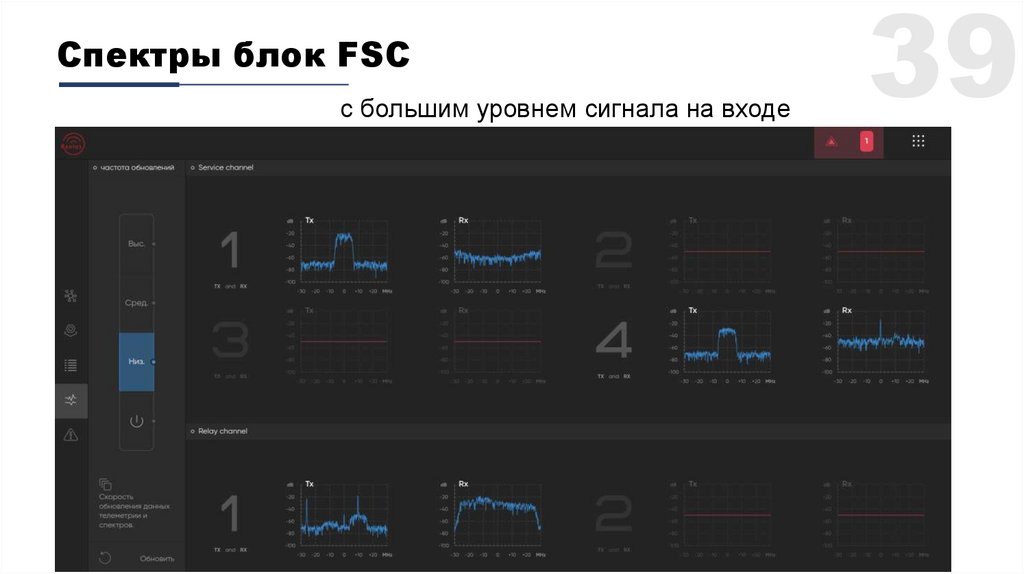

Спектры блок FSC
с большим уровнем сигнала на входе
39

40.
