Условные обозначения в схемах автоматики

1.

Условные обозначения в схемах автоматики

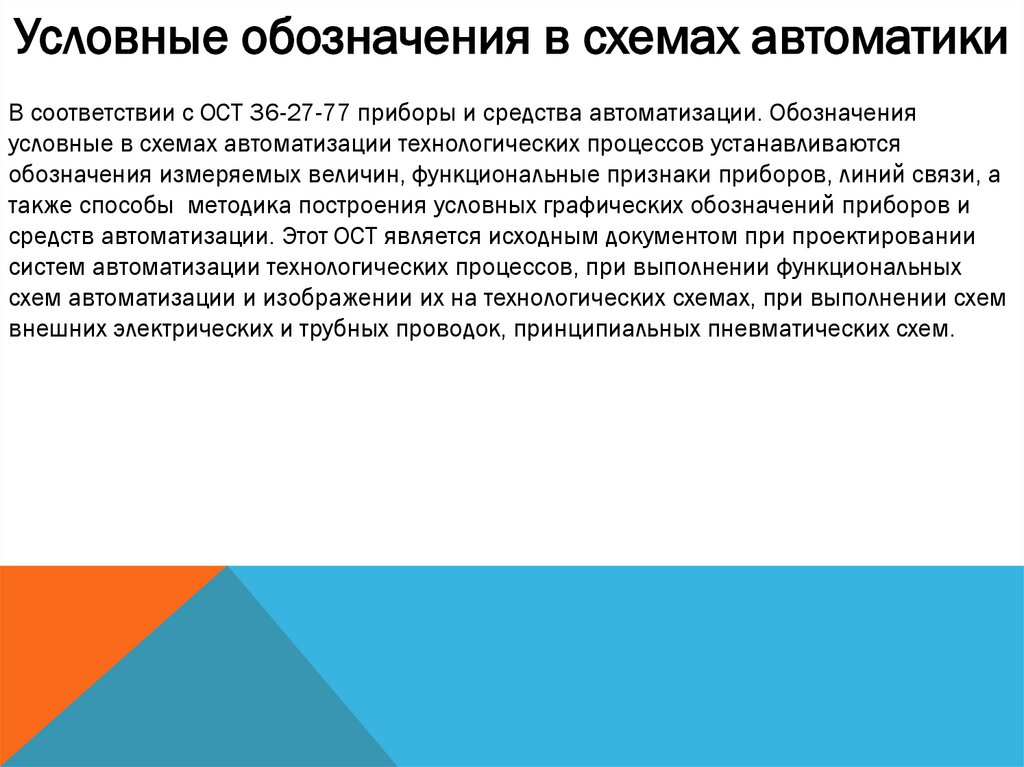

В соответствии с ОСТ 36-27-77 приборы и средства автоматизации. Обозначения
условные в схемах автоматизации технологических процессов устанавливаются
обозначения измеряемых величин, функциональные признаки приборов, линий связи, а
также способы методика построения условных графических обозначений приборов и
средств автоматизации. Этот ОСТ является исходным документом при проектировании
систем автоматизации технологических процессов, при выполнении функциональных
схем автоматизации и изображении их на технологических схемах, при выполнении схем
внешних электрических и трубных проводок, принципиальных пневматических схем.

2.

Наименование.
Обозначение.

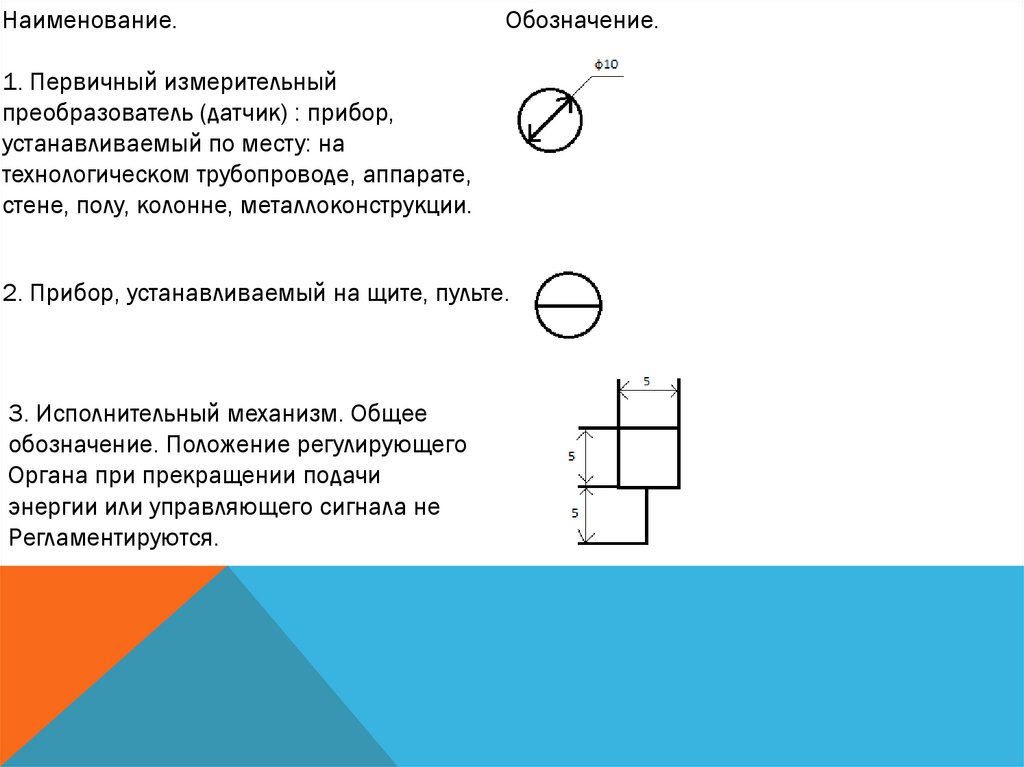

1. Первичный измерительный
преобразователь (датчик) : прибор,
устанавливаемый по месту: на
технологическом трубопроводе, аппарате,
стене, полу, колонне, металлоконструкции.
2. Прибор, устанавливаемый на щите, пульте.
3. Исполнительный механизм. Общее
обозначение. Положение регулирующего
Органа при прекращении подачи
энергии или управляющего сигнала не
Регламентируются.

3.

4. Регулирующий орган.

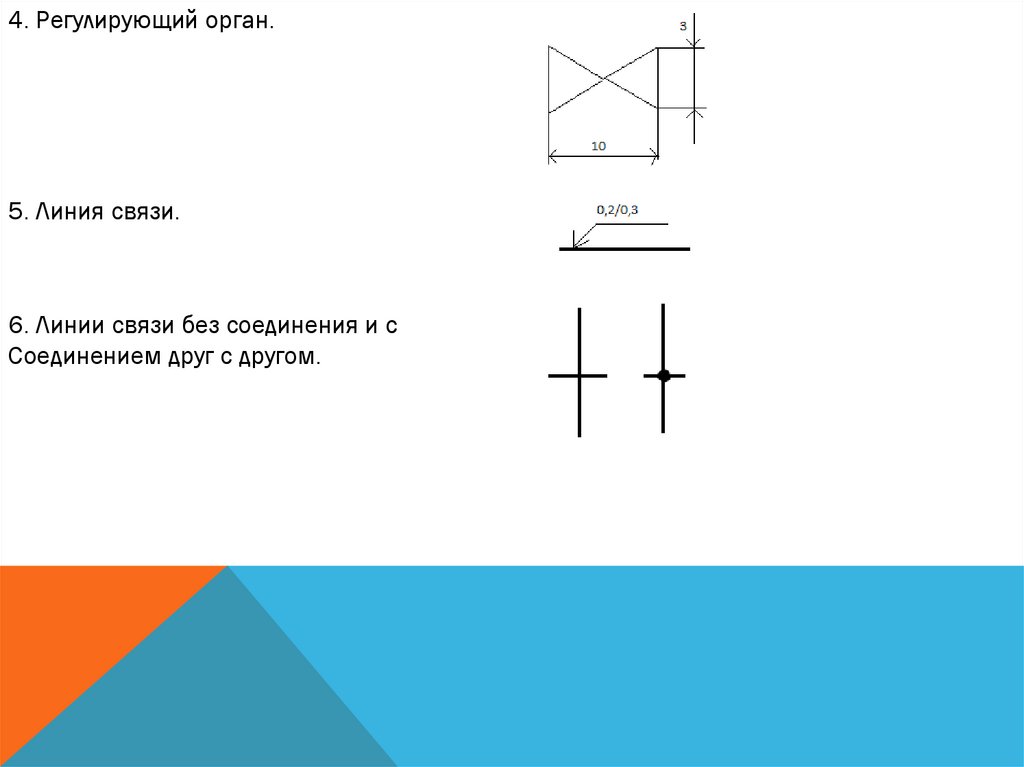

5. Линия связи.
6. Линии связи без соединения и с
Соединением друг с другом.

4.

5.

Звонок электрический
2.741-68
Сирена электрическая
(пневматическая)
>>
Гудок электрический
>>
Лампа сигнальная (табло)
2.732-68
Электродвигатель
2,722-68

6.

7.

Условные обозначения измеряемых величин выполняются следующими заглавными
буквами латинского алфавита:
D – плотность
E – любая электрическая величина
F – расход
G – размер, положение, перемещение
H – ручное воздействие
K – время, временная программа
L – уровень
M – влажность
P – давление, вакуум
Q - качество( состав, концентрация)
R – радиоактивность
S – скорость, частота
T – температура
U – несколько разнородных величин, измеряемых один прибором
V – вязкость
W – масса
X – резервная буква (для обозначения не предусмотренных стандартом величин)

8.

Функции, выполняемые приборами (показания, регистрация, сигнализация,
регулирование) также обозначаются заглавными буквами латинского алфавита.
А – сигнализация
С – регулирование, управление
I – показания
R – регистрация
S – включение, отключение, переключение
Для уточнения значений измеряемой величины и указания верхнего и нижнего пределов
измеряемой величины также используются заглавные буквы латинского алфавита:
D – разность, перепадов
F – соотношение, доля, дробь
H – верхний предел измеряемой величины
I – автоматическое переключение, обегание
L – нижний предел измеряемой величины
Q – интегрирование, суммирование по времени

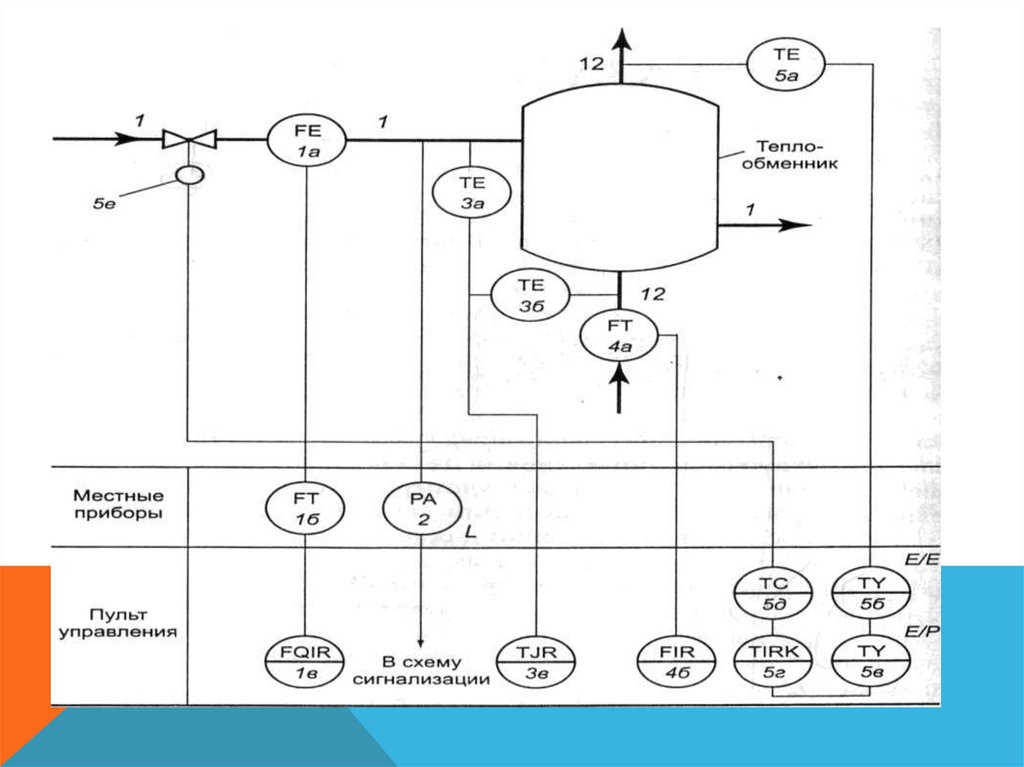

9.

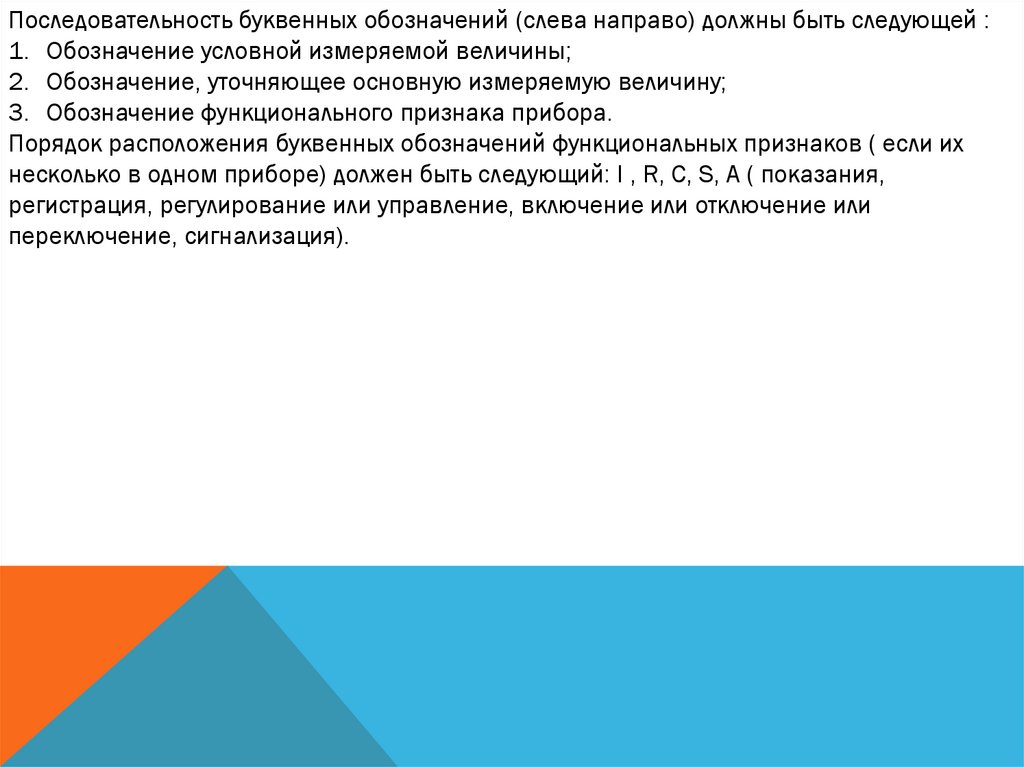

Последовательность буквенных обозначений (слева направо) должны быть следующей :
1. Обозначение условной измеряемой величины;
2. Обозначение, уточняющее основную измеряемую величину;
3. Обозначение функционального признака прибора.
Порядок расположения буквенных обозначений функциональных признаков ( если их
несколько в одном приборе) должен быть следующий: I , R, C, S, A ( показания,
регистрация, регулирование или управление, включение или отключение или
переключение, сигнализация).
