Дипломный проект на тему: «Проектирование женского комплекта одежды. Среднесерийное производство»

1.

Департамент образования и науки города Москвы
Дипломный проект на тему:
«Проектирование женского комплекта одежды.
Среднесерийное производство»
Специальность:
29.02.04 Конструирование, моделирование и технология швейных изделий
Руководитель: Василевская Ирина Дмитриевна
Студент: Беккер Маргарита Владимировна
Москва
2022

2. Техническое задание и техническое предложение

Задачи дипломного проекта:
•Изучить направления моды;
•Выполнить эскизы моделей-предложений
и выбрать одну из них, обосновав
своё решение;
•Выполнить расчет и конструкторскотехнологическую проработку
проектируемого изделия;
•Выполнить расчет расходов тканей и
составить характеристику оборудования;
•Рассчитать себестоимость;
•Выполнить образец изделия.

3. Направление моды

Актуальные модели стиля
sport casual в 2022 году
должны быть конструктивно
удобными и комфортными в
носке.
Рисунок 1.1 – Модели курток
Рисунок 1.2 – Модели брюк

4. Модельный ряд

Рисунок 1.3 – Модели-аналоги

5. Модели-предложения

1
2
Рисунок 1.4 – Модели-предложения
3

6. Эскиз и технический рисунок

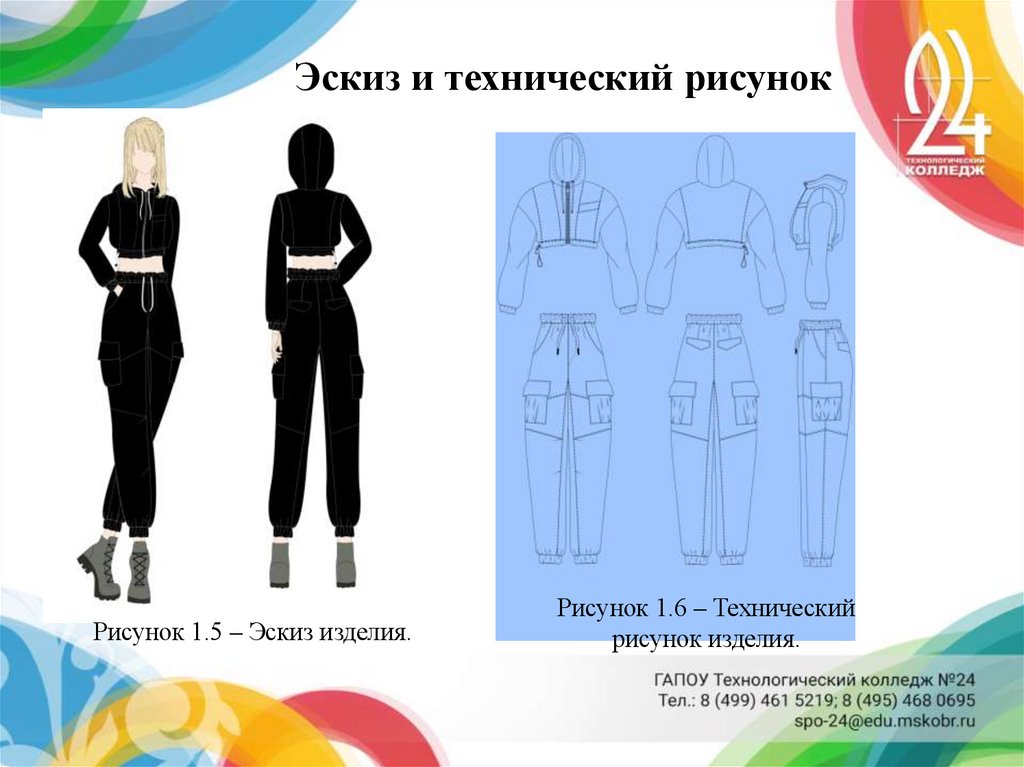

Рисунок 1.5 – Эскиз изделия.
Рисунок 1.6 – Технический
рисунок изделия.

7. Технический проект

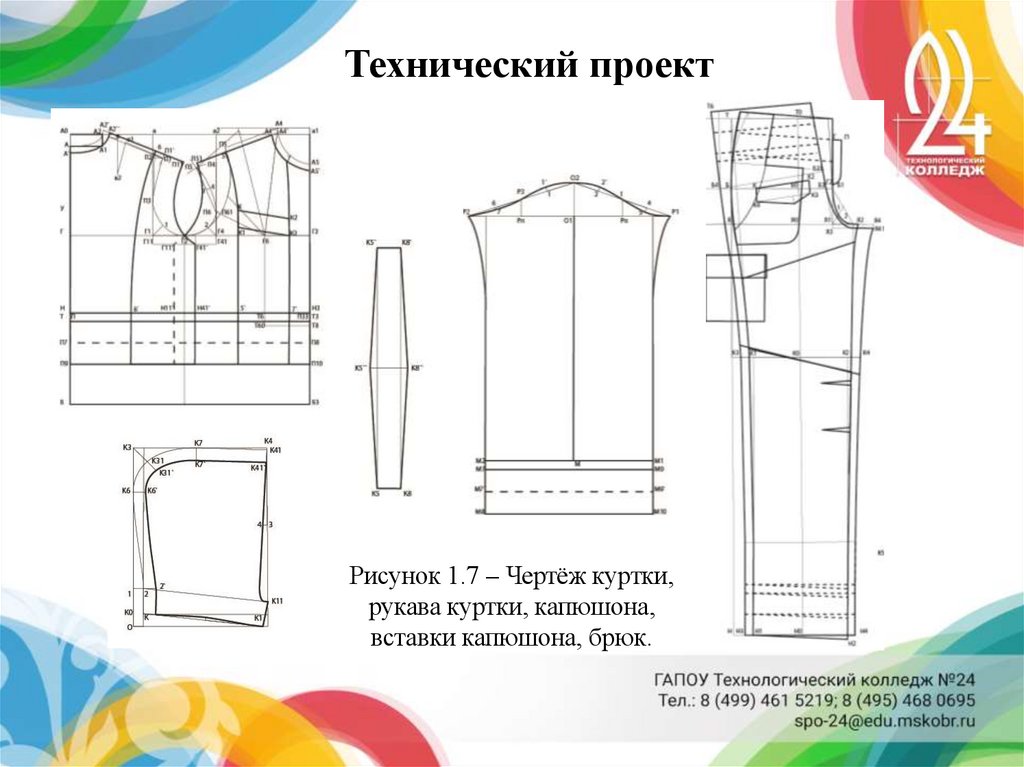

Рисунок 1.7 – Чертёж куртки,
рукава куртки, капюшона,
вставки капюшона, брюк.

8. Таблица припусков

Названия
срезов
Срез
горловины
Плечевой срез
Срезы
рельефов
Срез низа
Верхний срез
Боковой срез
Нижний срез
Шаговый срез
Боковой срез
Нижний срез
Величина припусков (мм) на
Общая величина
Соединительны
Краевые
Отделочны
припусков
е швы
швы
е строчки
Средняя часть переда куртки
10
10
10
8
8
-
2
2
Клапан кармана брюк
5
5
5
5
Средняя передняя половинка брюк
10
5
10
5
10
5
10
10
10
10
5
5
15
15
15

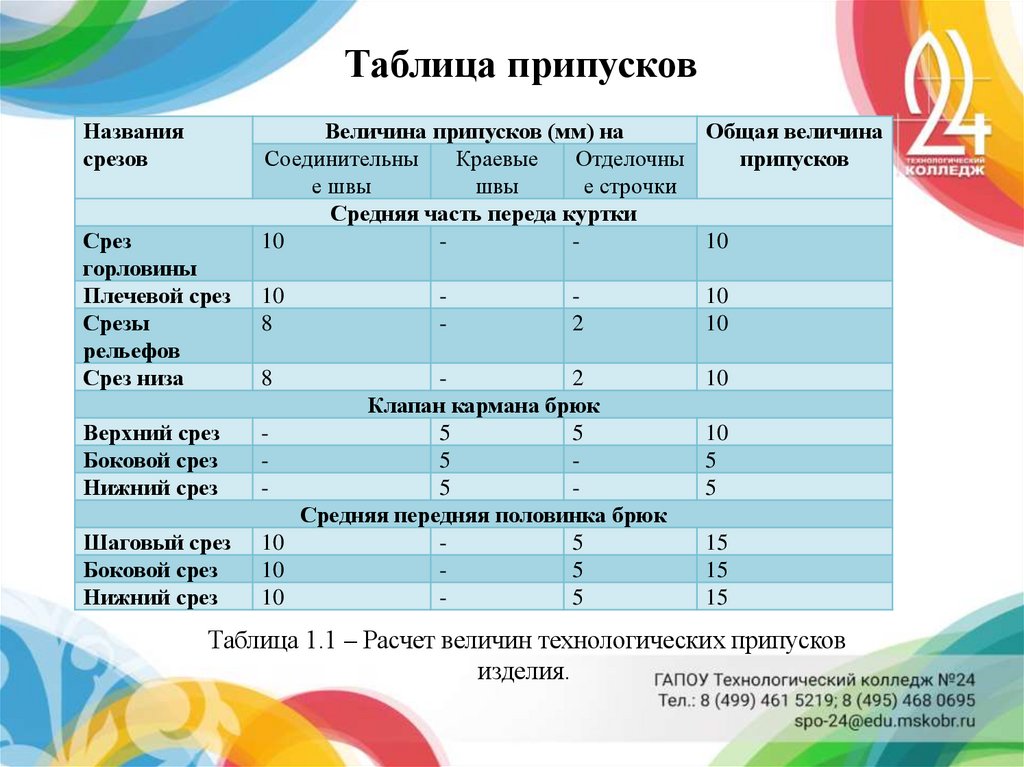

Таблица 1.1 – Расчет величин технологических припусков
изделия.

9. Построение лекал

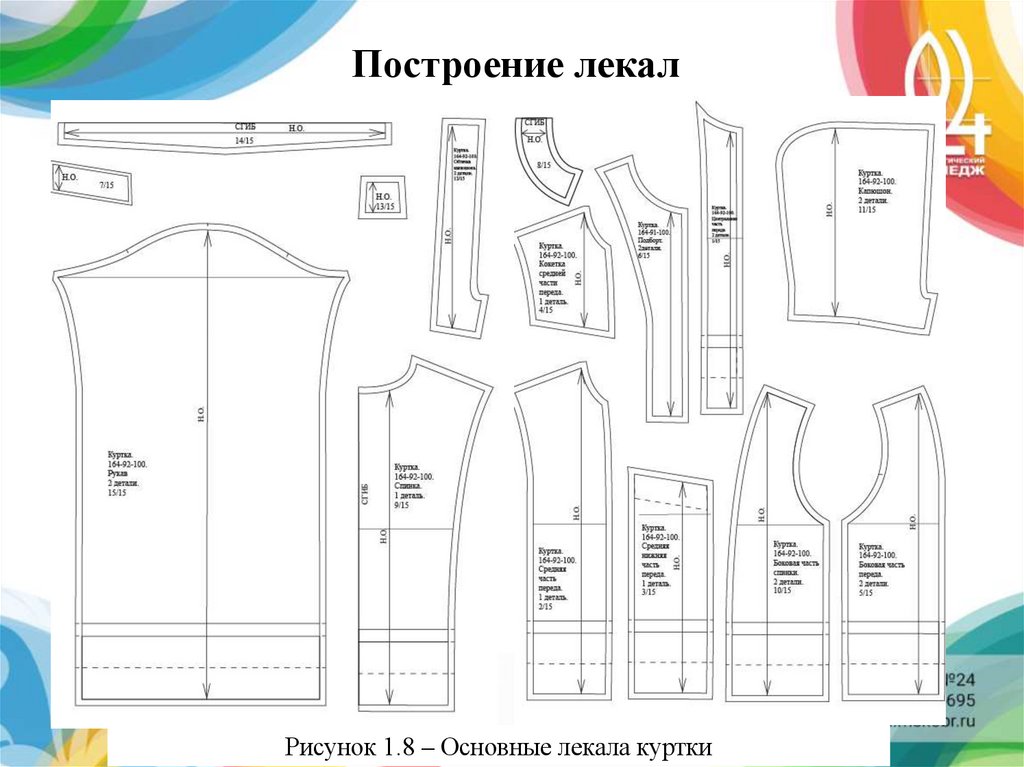

Рисунок 1.8 – Основные лекала куртки

10.

Построение лекал

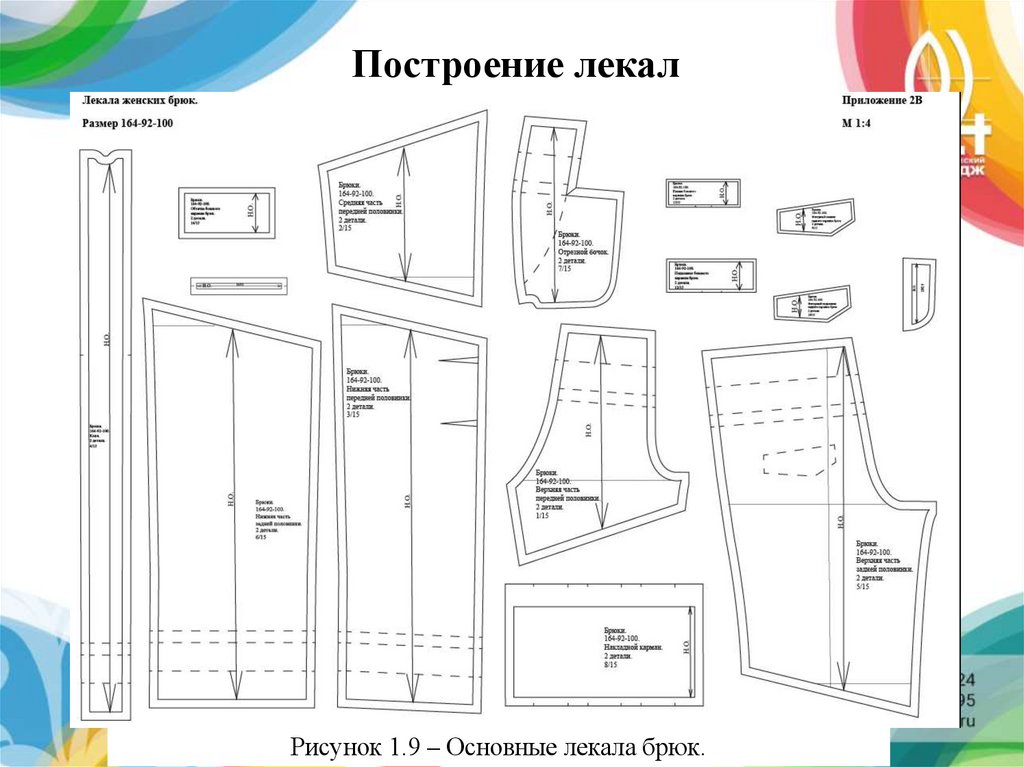

Рисунок 1.9 – Основные лекала брюк.

11.

Построение лекал

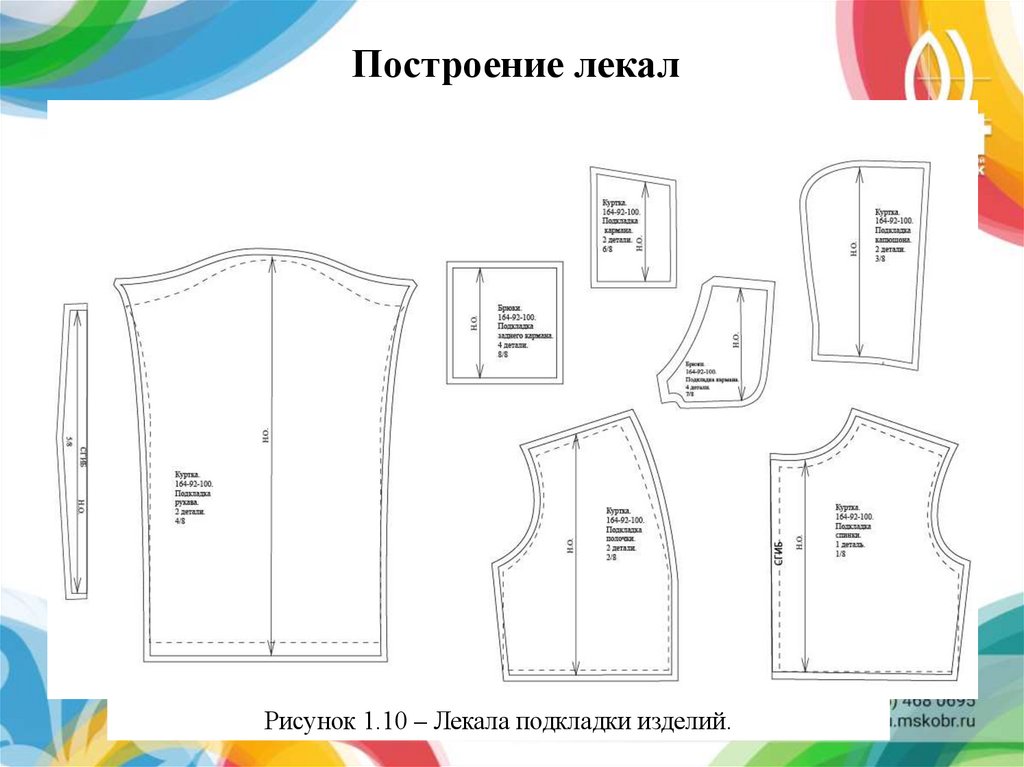

Рисунок 1.10 – Лекала подкладки изделий.

12.

Построение лекал

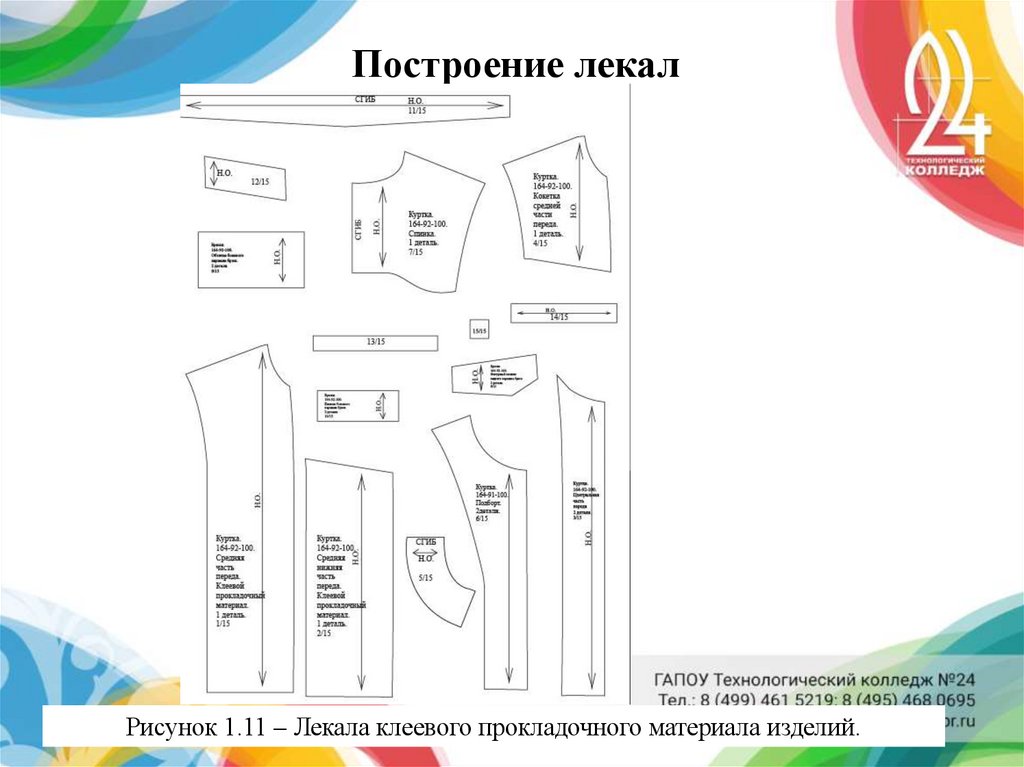

Рисунок 1.11 – Лекала клеевого прокладочного материала изделий.

13. Спецификация деталей кроя

Наименование детали
Количество
Шаблонов
Деталей кроя
Основные материалы
Центральная часть переда
1
2
Средняя часть переда
1
1
Средняя нижняя часть переда
1
1
Кокетка средней части переда
1
1
Боковая часть переда
1
2
Подборт
1
2
Клапан кармана
1
2
Обтачка горловины спинки
1
1
Спинка
1
1
Боковая часть спинки
1
2
Капюшон
1
2
Обтачка капюшона
1
2
Вставка обтачки капюшона
1
1
Вставка капюшона
1
1
Рукав
1
2

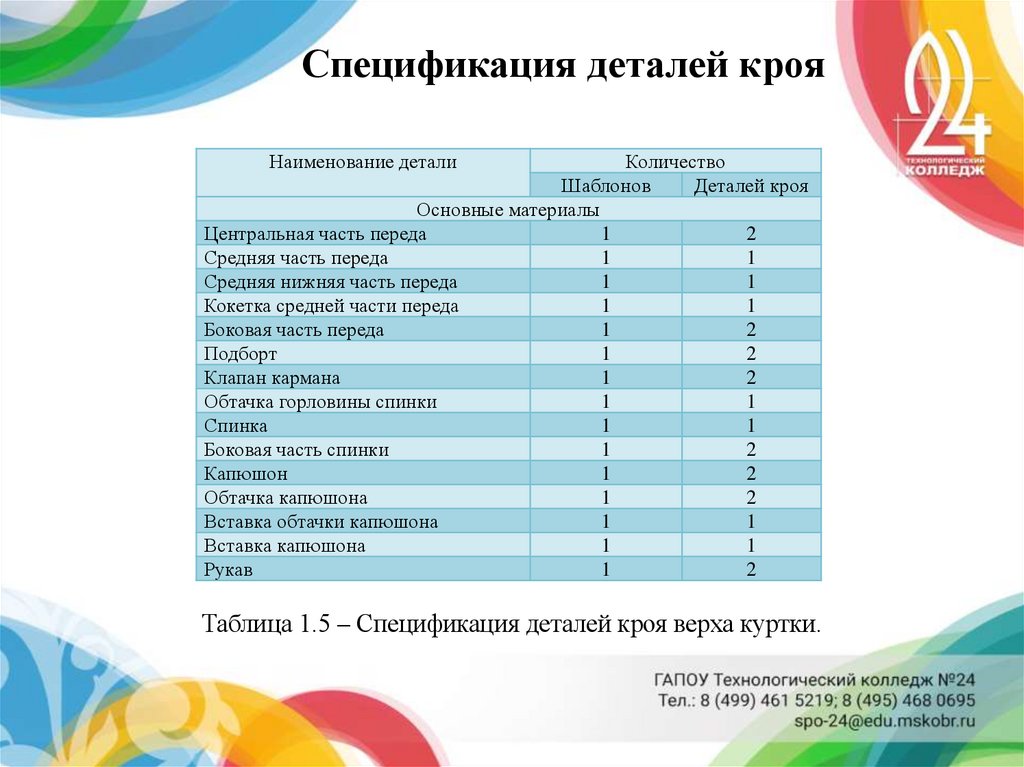

Таблица 1.5 – Спецификация деталей кроя верха куртки.

14. Спецификация деталей кроя

Наименование детали
Количество
Шаблонов
Деталей кроя
Основной материал
Верхняя часть передней половинки брюк
1
2
Средняя часть передней половинки брюк
1
2
Нижняя часть передней половинки брюк
1
2
Клин
Верхняя часть задней половинки брюк
1
1
2
2
Нижняя часть задней половинки брюк
1
2
Отрезной бочок
Накладной карман
Фигурный клапан заднего кармана брюк
1
1
1
2
2
2
Фигурный подклапан заднего кармана брюк
1
2
Клапан бокового кармана брюк
Подклапан бокового кармана брюк
Декоративный гульфик
Обтачка накладного кармана
Обтачка прорезного кармана
1
1
1
1
1
2
2
2
2
4

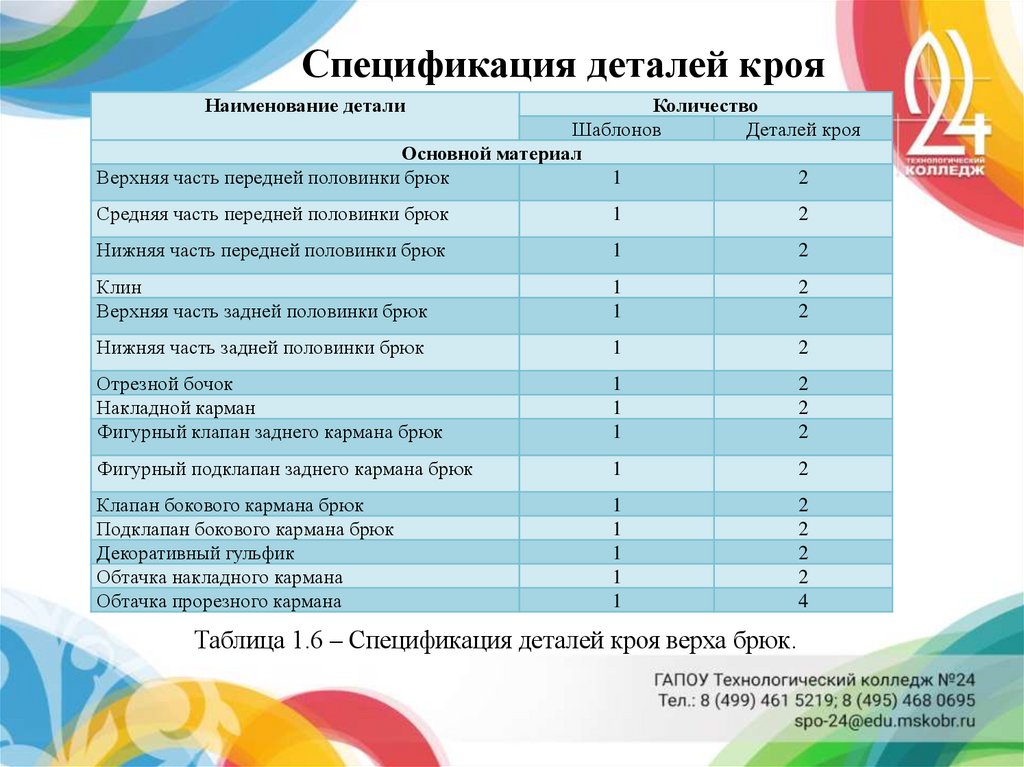

Таблица 1.6 – Спецификация деталей кроя верха брюк.

15. Градация лекал

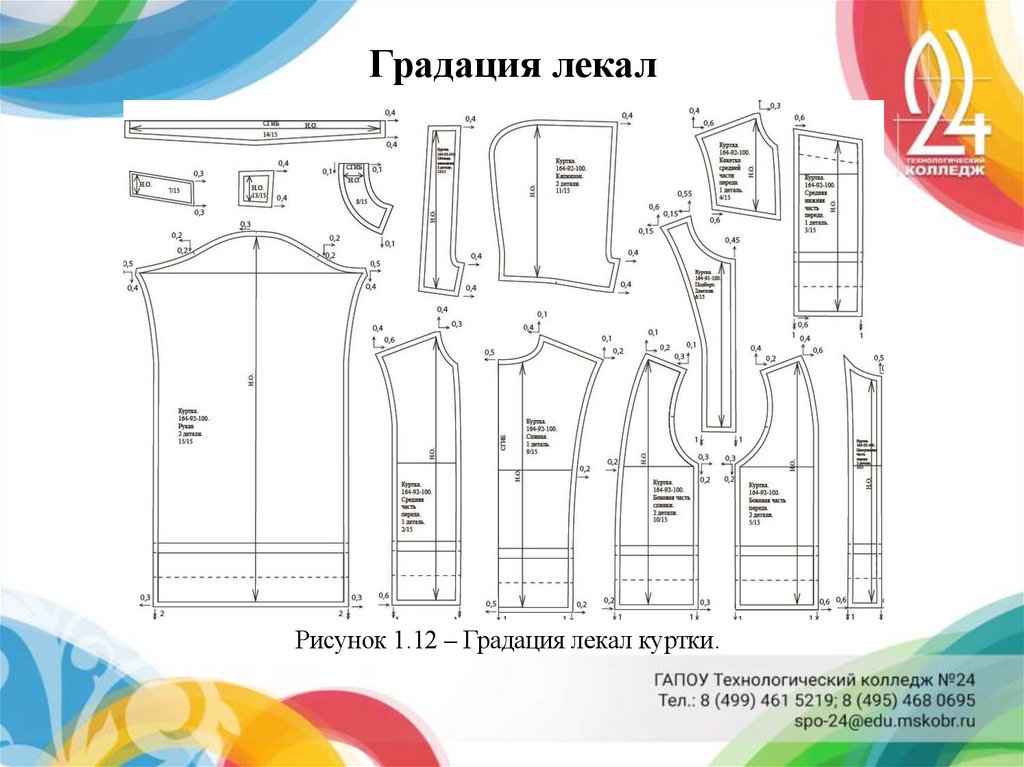

Рисунок 1.12 – Градация лекал куртки.

16. Градация лекал

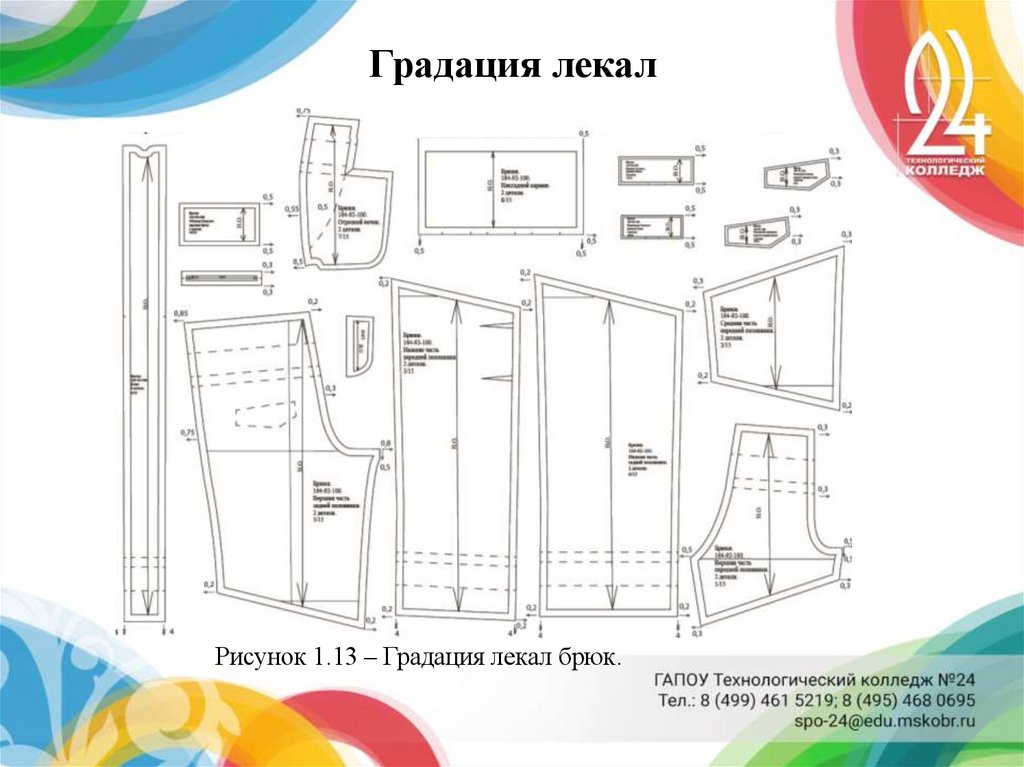

Рисунок 1.13 – Градация лекал брюк.

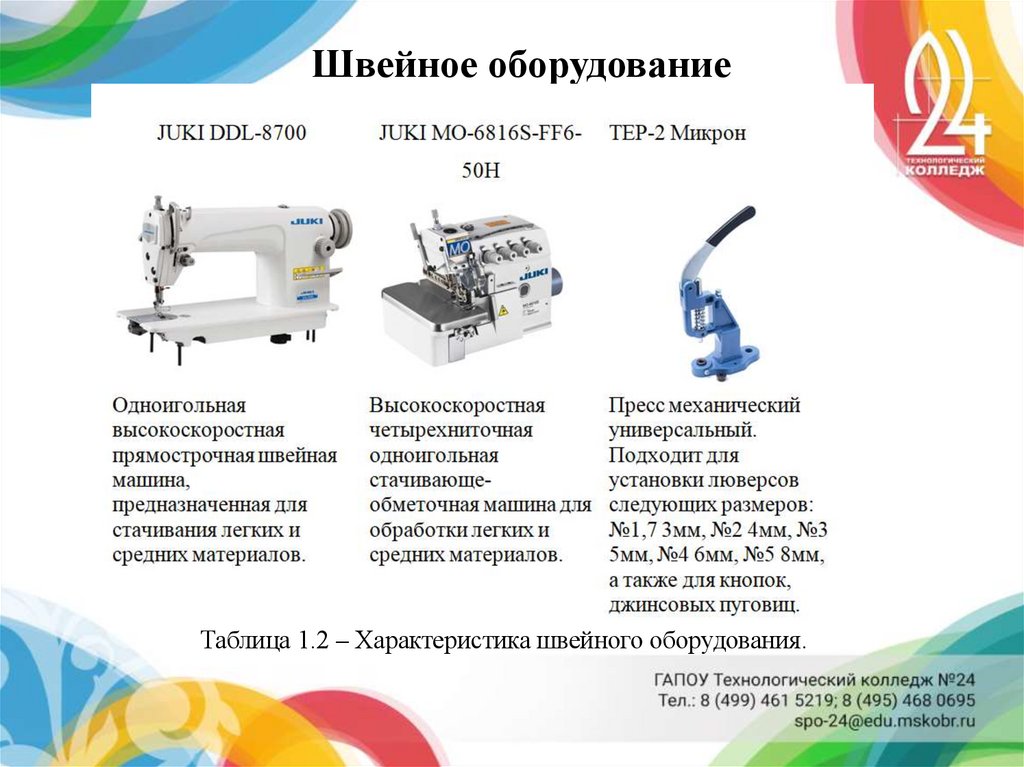

17. Швейное оборудование

Таблица 1.2 – Характеристика швейного оборудования.

18. Оборудование для раскроя

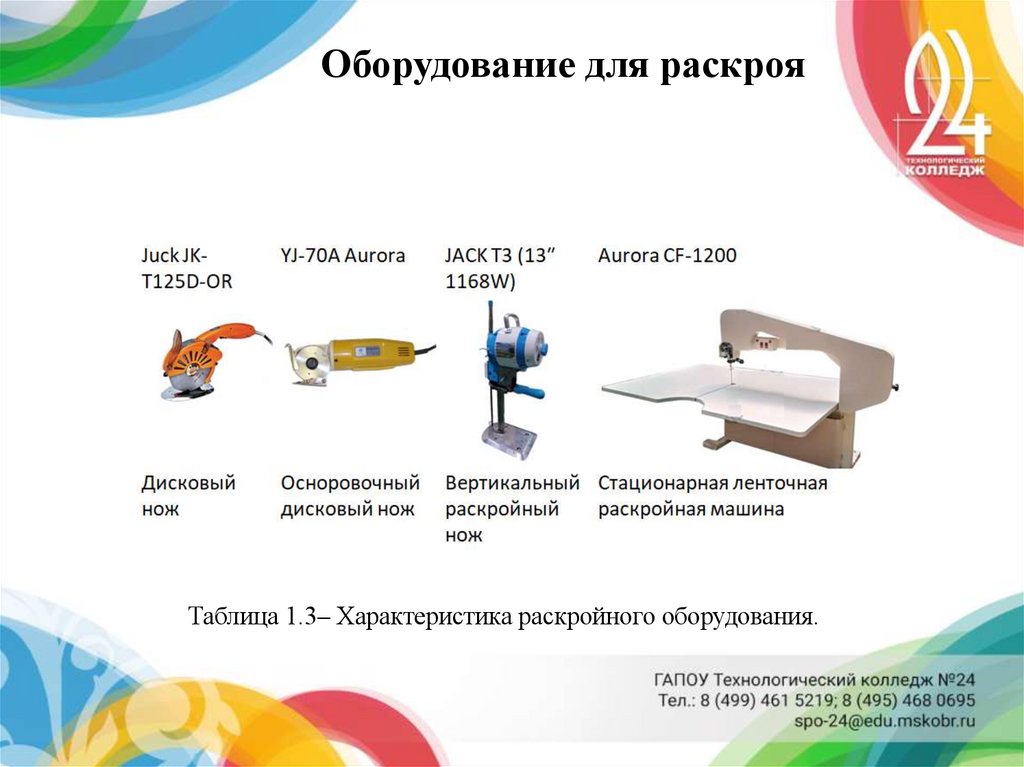

Таблица 1.3– Характеристика раскройного оборудования.

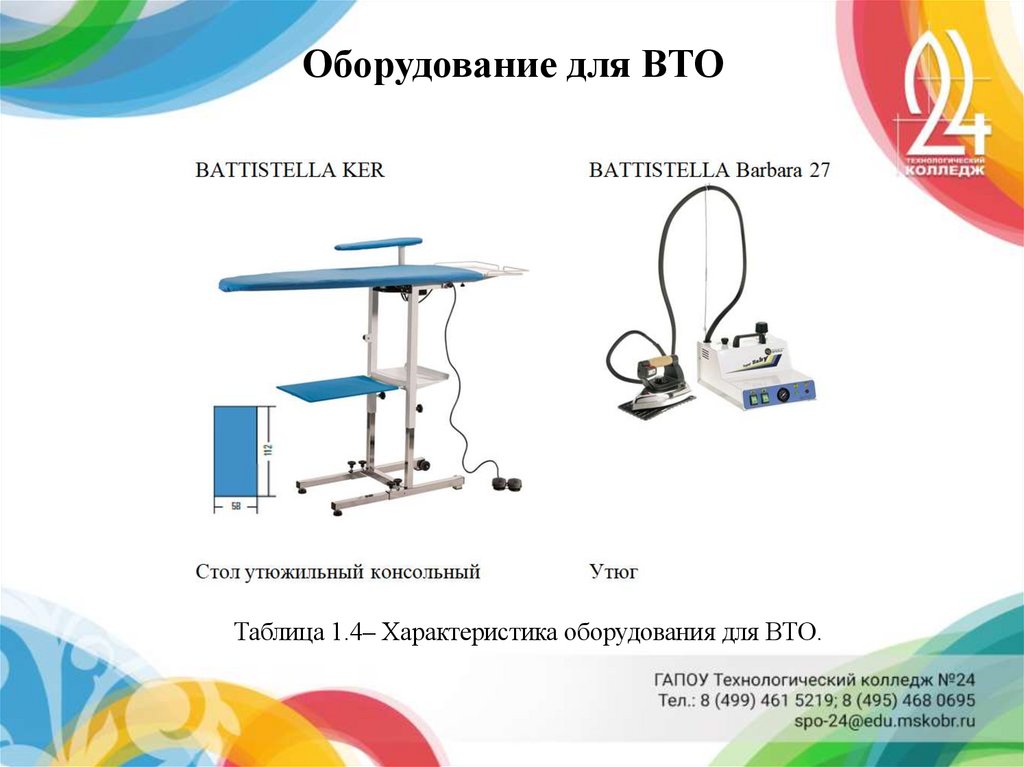

19. Оборудование для ВТО

Таблица 1.4– Характеристика оборудования для ВТО.

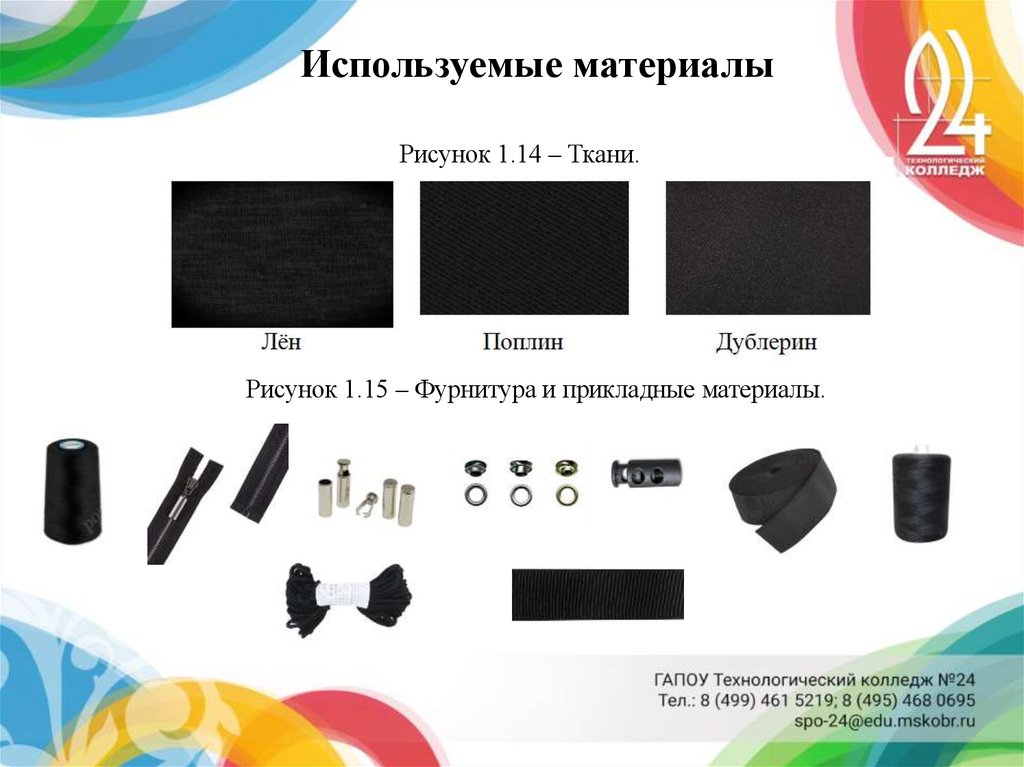

20. Используемые материалы

Рисунок 1.14 – Ткани.
Рисунок 1.15 – Фурнитура и прикладные материалы.

21. Раскладка лекал

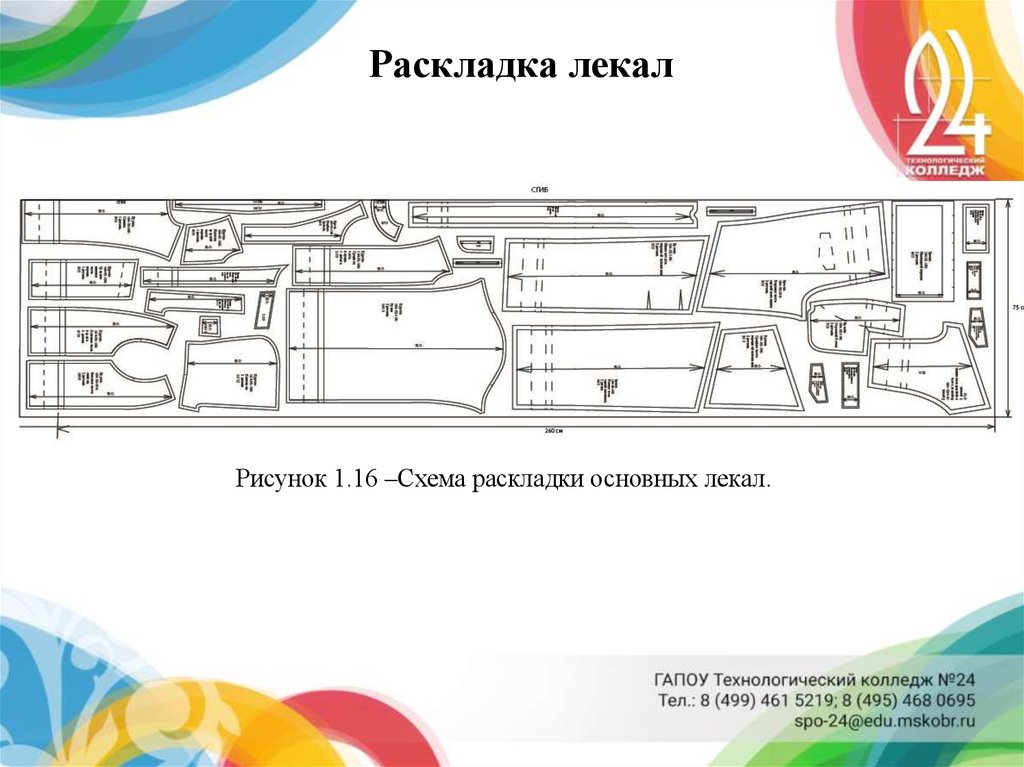

Рисунок 1.16 –Схема раскладки основных лекал.

22. Раскладка лекал

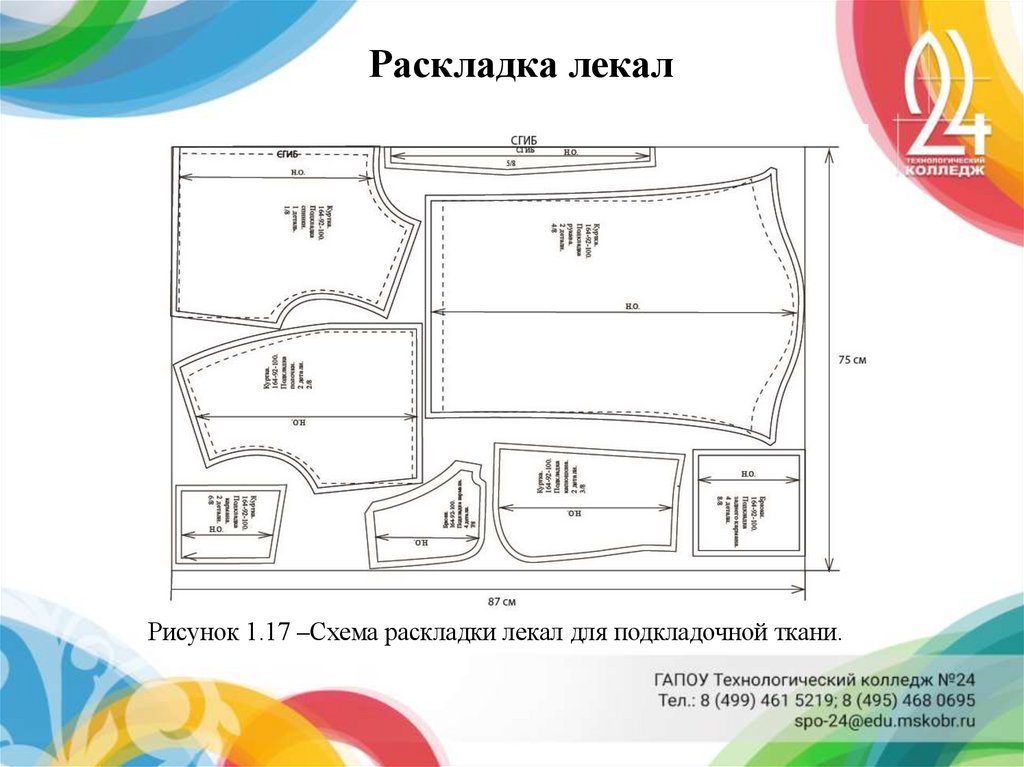

Рисунок 1.17 –Схема раскладки лекал для подкладочной ткани.

23. Раскладка лекал

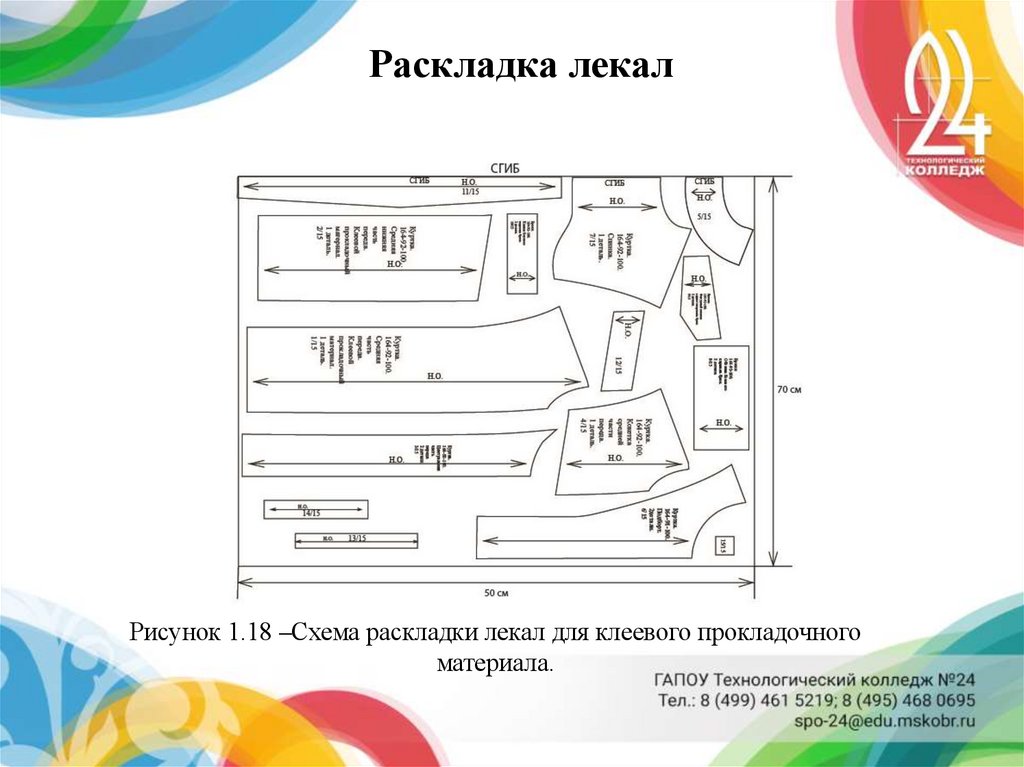

Рисунок 1.18 –Схема раскладки лекал для клеевого прокладочного
материала.

24. Расчет расхода основных и прикладных материалов

Наименование детали
Количество деталей
Расчет
Результат, см2
1
2
3
4
Лекала куртки – основная ткань
Центральная часть спинки
1
S=2080*1
2080
Боковая часть спинки
2
S=665*2
1330
Центральная часть переда
2
S=368*2
736
Средняя часть переда
2
S=754*2
1508
Боковая часть переда
2
S=665*2
1330
Рукав
2
S=2394*2
4788
Подборт
2
S=468*2
936
Капюшон
2
S=768*2
1536
Вставка капюшона
1
S=848*1
848
Обтачка капюшона
2
S=243,5*2
487
Вставка обтачки капюшона
1
24
24
Обтачка горловины спинки
1
S=180*1
180
Клапан кармана
2
S=90*2
180
Площадь лекал куртки

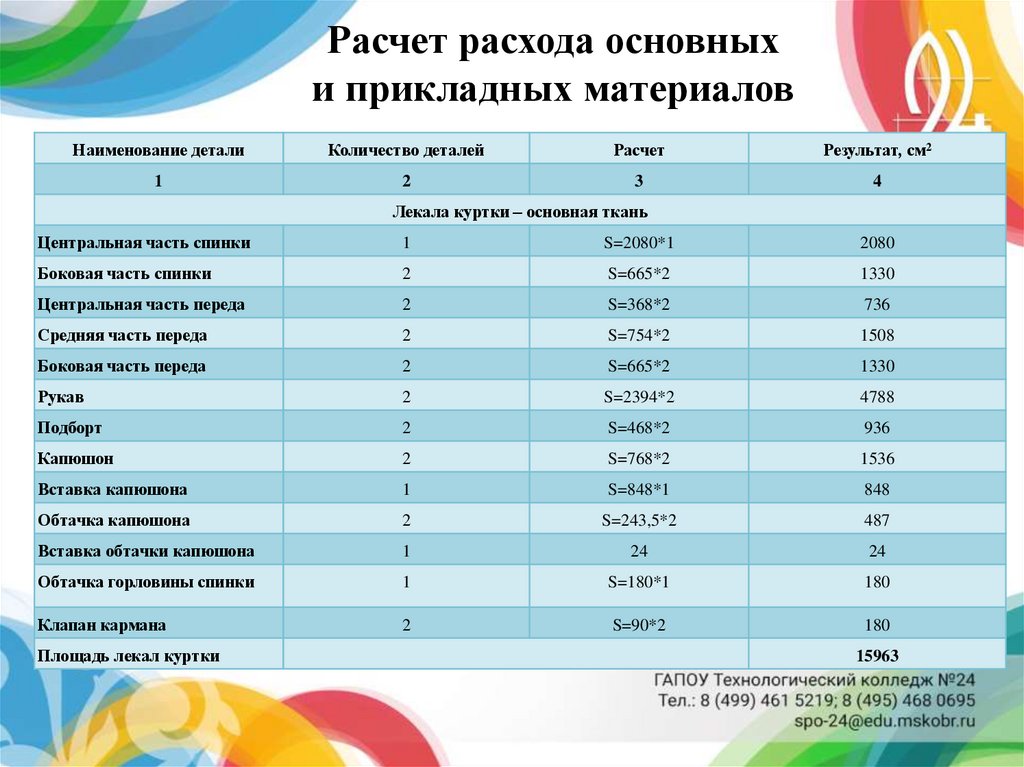

Таблица 1.7– Расчет расхода материалов куртки.
15963

25. Расчет расхода основных и прикладных материалов

Лекала брюк – основная ткань
Верхняя часть передней половинки брюк
2
S=1102*2
2204
Средняя часть передней половинки брюк
2
S=870*2
1740
Нижняя часть передней половинки брюк
2
S=1612*2
3224
Клин
2
S=752*2
1504
Верхняя часть задней половинки брюк
2
S=2121*2
4242
Нижняя часть задней половинки брюк
2
S=1798*2
3596
Накладной карман
2
S=665*2
1330
Отрезной бочок
2
S=476*2
952
Фигурный клапан заднего кармана брюк
2
S=82*2
164
Фигурный подклапан заднего кармана брюк
2
S=80*2
160
Клапан бокового кармана брюк
2
S=137*2
274
Подклапан бокового кармана брюк
2
S=135*2
270
Обтачка накладного кармана
2
S=119*2
238
Обтачка прорезного кармана
4
S=45*4
180
Декоративный гульфик
2
S=108*2
216
Площадь лекал брюк
20294

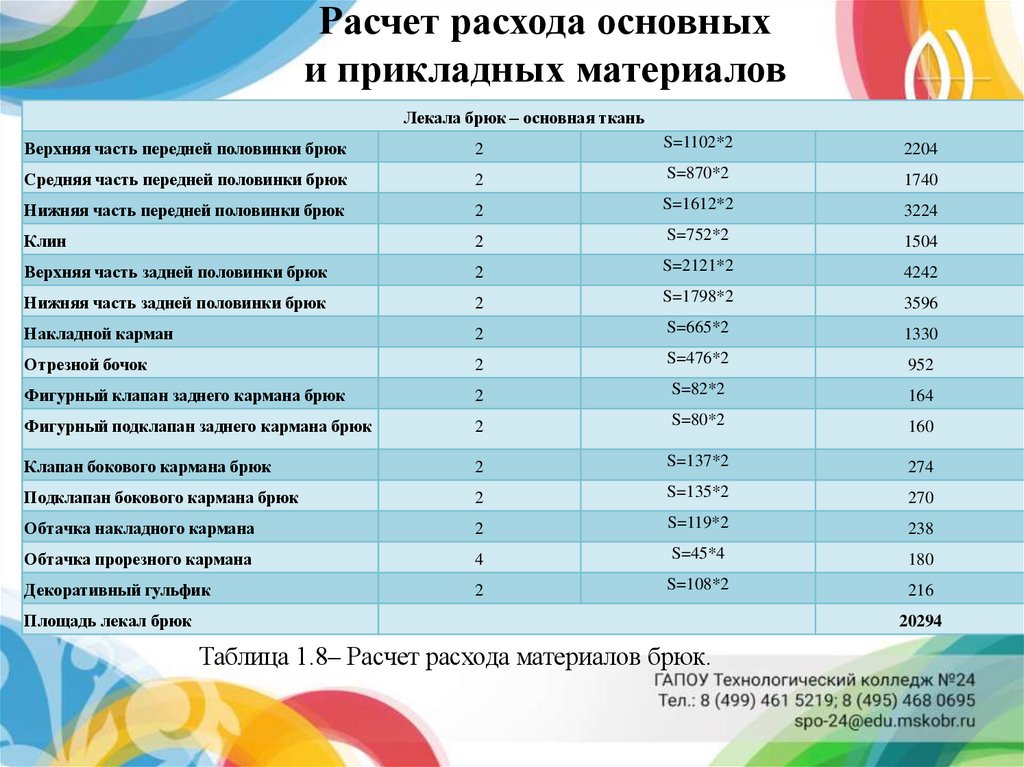

Таблица 1.8– Расчет расхода материалов брюк.

26. Расчет расхода основных и прикладных материалов

Лекала куртки – подкладочная ткань
Спинка
2
S=1022*2
2044
Полочка
2
S=882*2
1764
Рукав
2
S=1715*2
3430
Вставка капюшона
1
S=960*1
960
Капюшон
2
S=598,5*2
1197
Подкладка кармана
2
S=180*2
360
Площадь лекал
9775
подкладки куртки
Лекала брюк – подкладочная ткань
Подкладка боковых
карманов
Подкладка задних
карманов
Площадь лекал
подкладки брюк
2
S=432*2
864
4
S=272*4
1088
1952

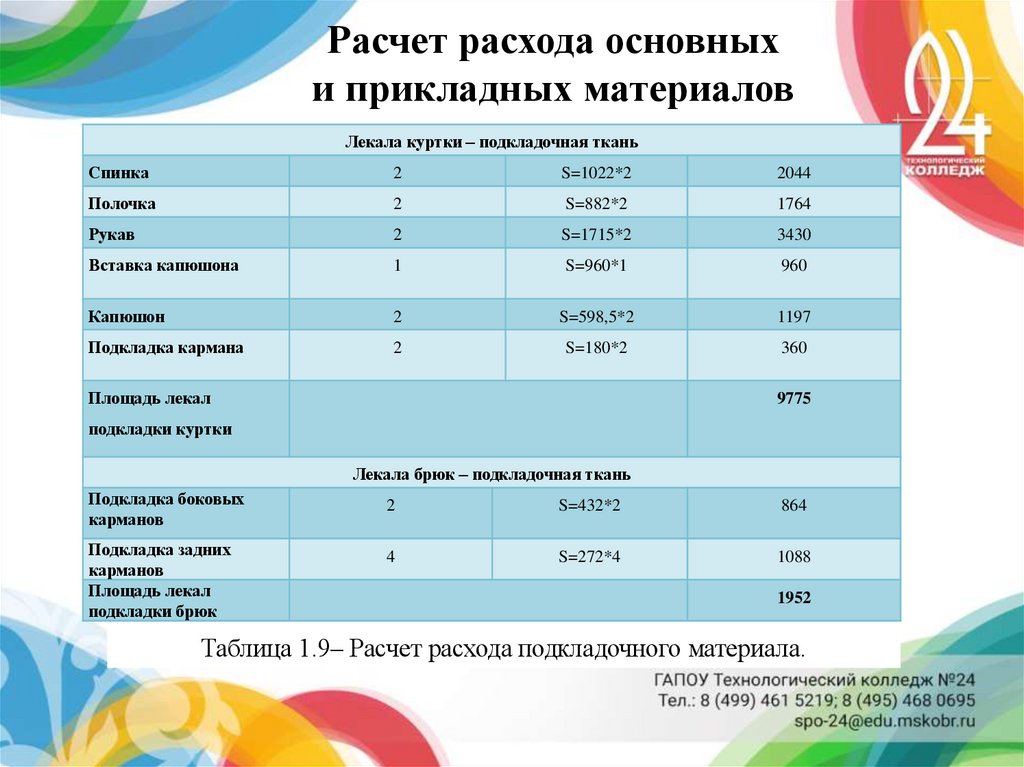

Таблица 1.9– Расчет расхода подкладочного материала.

27. Расчет расхода основных и прикладных материалов

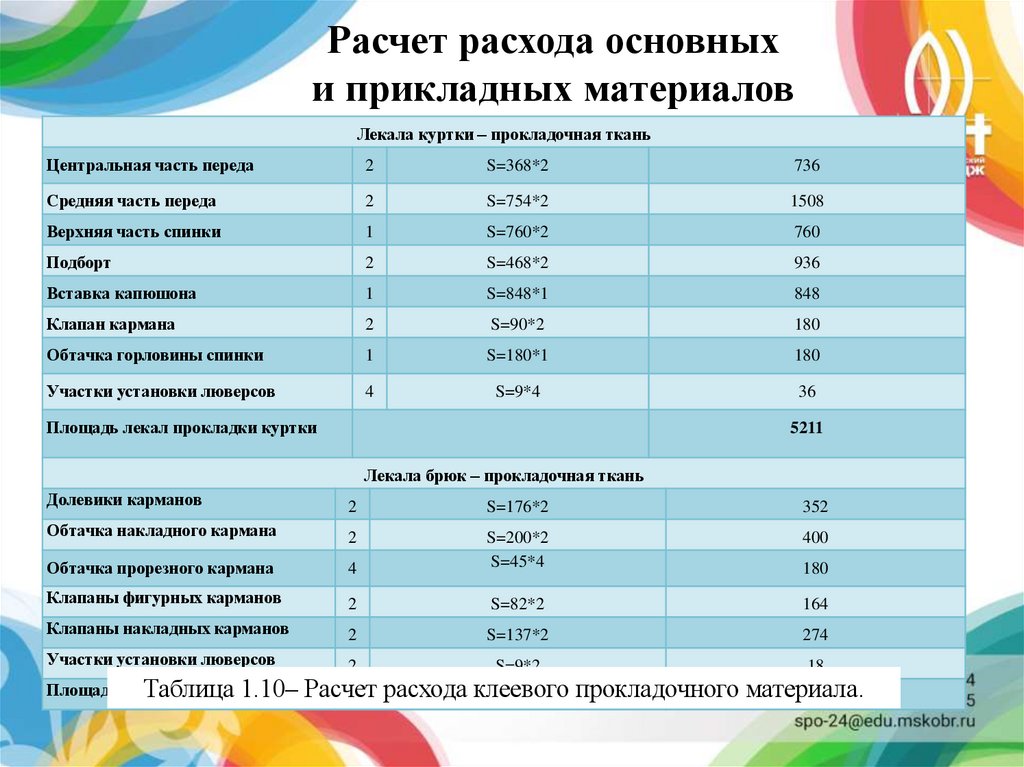

Лекала куртки – прокладочная ткань
Центральная часть переда
2
S=368*2
736
Средняя часть переда
2
S=754*2
1508
Верхняя часть спинки
1
S=760*2
760
Подборт
2
S=468*2
936
Вставка капюшона
1
S=848*1
848
Клапан кармана
2
S=90*2
180
Обтачка горловины спинки
1
S=180*1
180
Участки установки люверсов
4
S=9*4
36
Площадь лекал прокладки куртки
5211
Лекала брюк – прокладочная ткань
Долевики карманов
2
S=176*2
352
Обтачка накладного кармана
2
400
Обтачка прорезного кармана
4
S=200*2
S=45*4
Клапаны фигурных карманов
2
S=82*2
164
Клапаны накладных карманов
2
S=137*2
274
Участки установки люверсов
2
S=9*2
18
180
Площадь лекал
прокладки
брюк Расчет расхода клеевого прокладочного материала.
Таблица
1.10–
1328

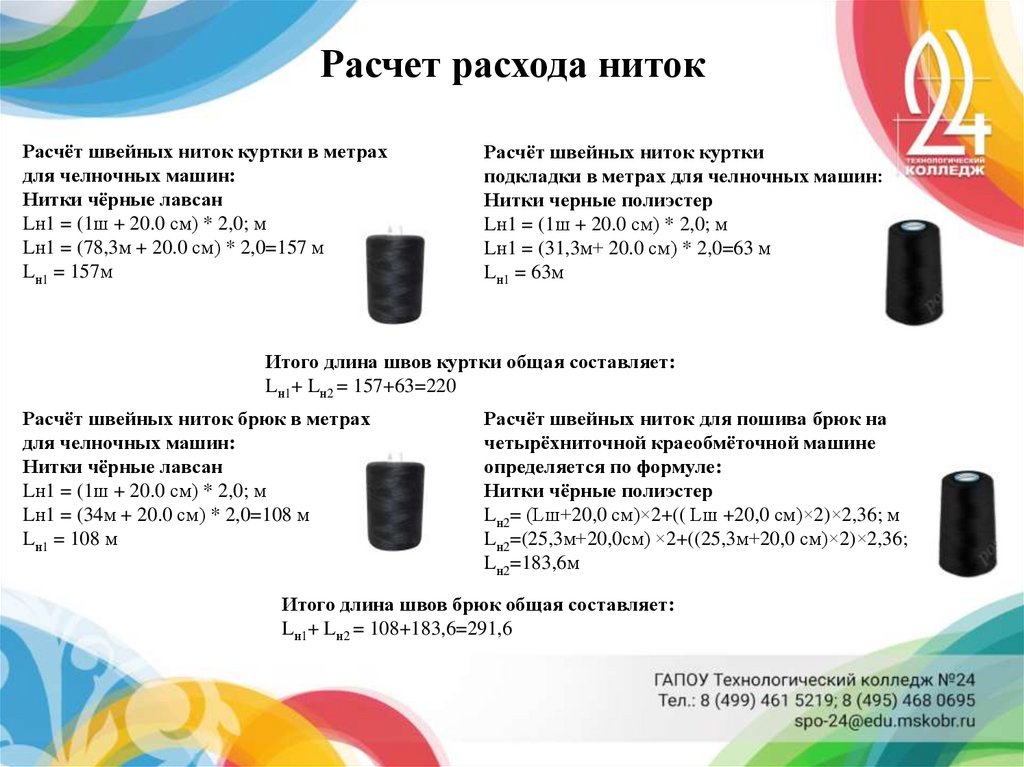

28. Расчет расхода ниток

Расчёт швейных ниток куртки в метрах
для челночных машин:
Нитки чёрные лавсан
Lн1 = (1ш + 20.0 см) * 2,0; м
Lн1 = (78,3м + 20.0 см) * 2,0=157 м
Lн1 = 157м
Расчёт швейных ниток куртки
подкладки в метрах для челночных машин:
Нитки черные полиэстер
Lн1 = (1ш + 20.0 см) * 2,0; м
Lн1 = (31,3м+ 20.0 см) * 2,0=63 м
Lн1 = 63м
Итого длина швов куртки общая составляет:
Lн1+ Lн2 = 157+63=220
Расчёт швейных ниток брюк в метрах
для челночных машин:
Нитки чёрные лавсан
Lн1 = (1ш + 20.0 см) * 2,0; м
Lн1 = (34м + 20.0 см) * 2,0=108 м
Lн1 = 108 м
Расчёт швейных ниток для пошива брюк на
четырёхниточной краеобмёточной машине
определяется по формуле:
Нитки чёрные полиэстер
Lн2= (Lш+20,0 см)×2+(( Lш +20,0 см)×2)×2,36; м
Lн2=(25,3м+20,0см) ×2+((25,3м+20,0 см)×2)×2,36; м
Lн2=183,6м
Итого длина швов брюк общая составляет:
Lн1+ Lн2 = 108+183,6=291,6

29. Обработка изделий

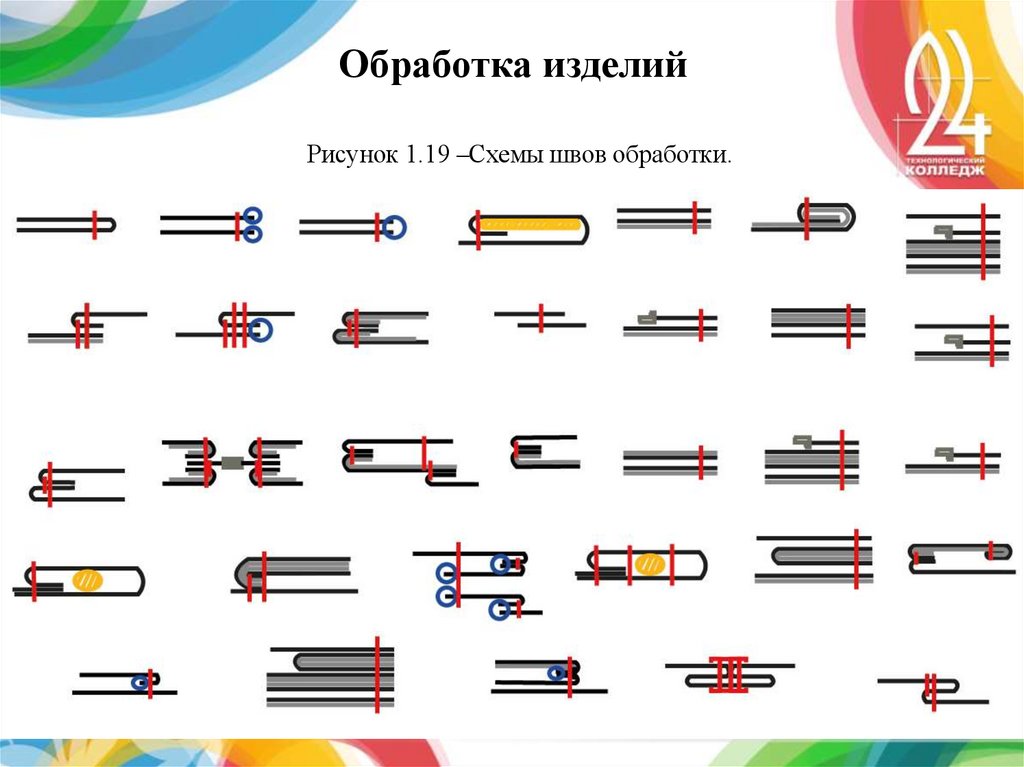

Рисунок 1.19 –Схемы швов обработки.

30. Экономическая часть

№
п/п
Наименование калькуляций статей
Сумма
затрат
(руб.)
1
2
3
1
Основные затраты
4931,2
2
Основная заработная плата
456,6
3
Дополнительная заработная плата
45,6
4
Начисление на заработную плату
150,6
5
Накладные расходы
326,4
6
Себестоимость изделия
5915,8
7
Прибыль
1774,7
8
Рентабельность
30%
9
Цена
7690,5

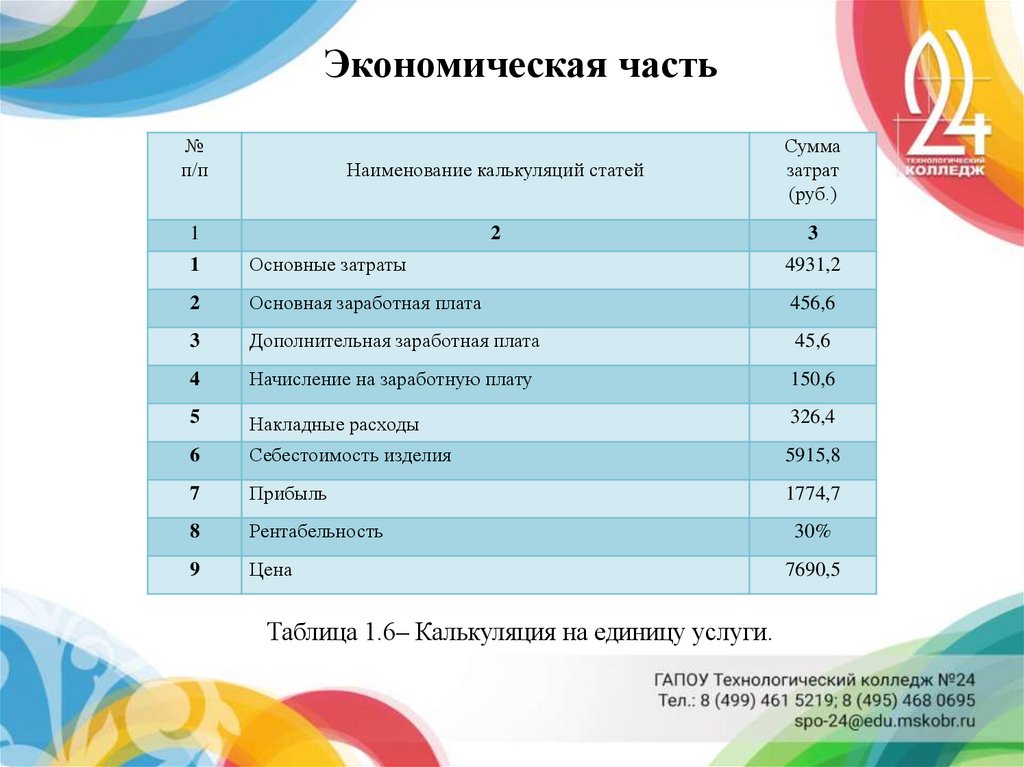

Таблица 1.6– Калькуляция на единицу услуги.

31. Вывод по проекту

32. Спасибо за внимание!
