Магнитное поле. Постоянные магниты. Графическое изображение магнитного поля

1. Магнитное поле. Постоянные магниты. Графическое изображение магнитного поля.

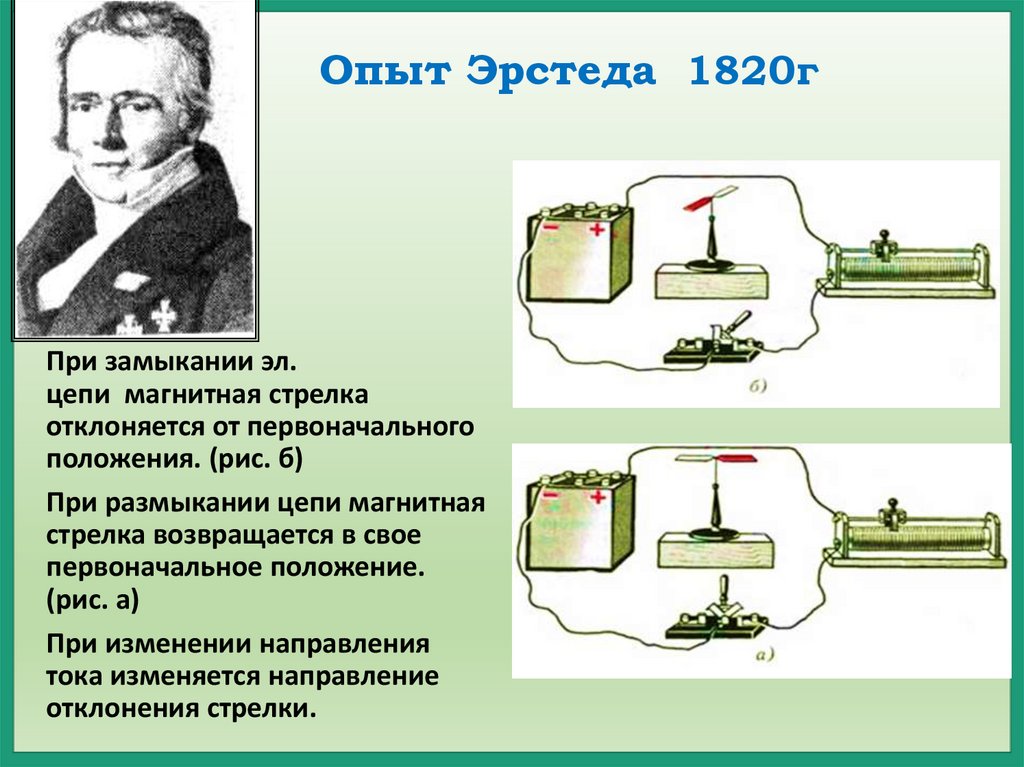

2. Опыт Эрстеда 1820г

При замыкании эл.
цепи магнитная стрелка
отклоняется от первоначального
положения. (рис. б)
При размыкании цепи магнитная
стрелка возвращается в свое
первоначальное положение.
(рис. а)
При изменении направления
тока изменяется направление
отклонения стрелки.

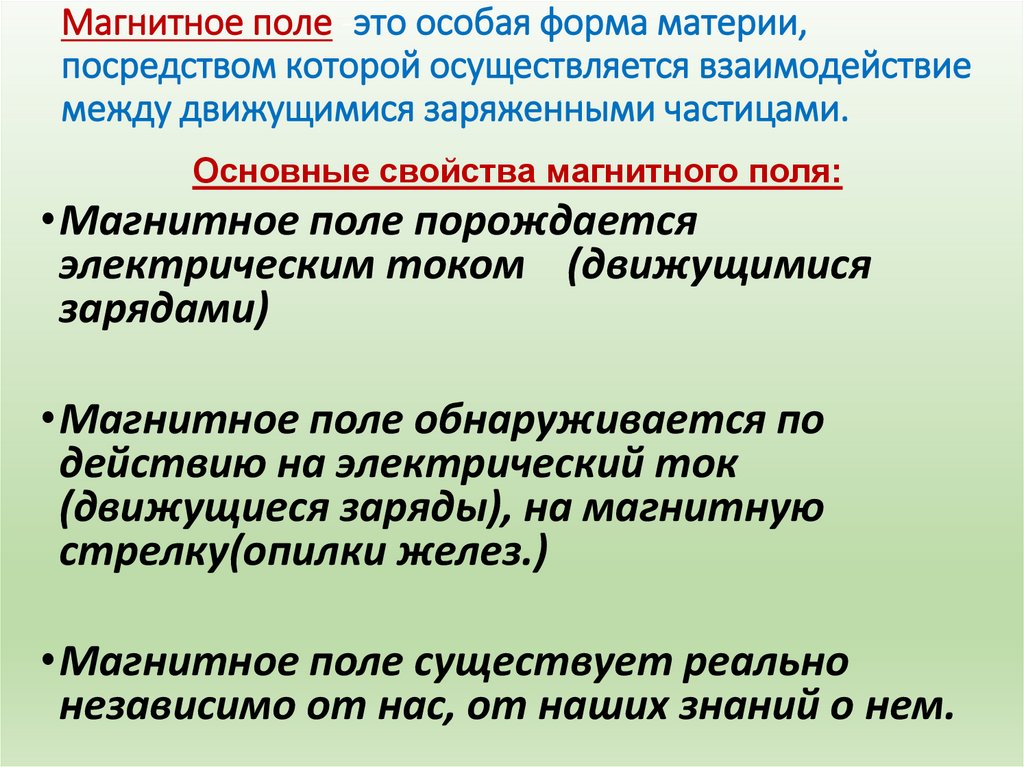

3. Магнитное поле -это особая форма материи, посредством которой осуществляется взаимодействие между движущимися заряженными

частицами.
Основные свойства магнитного поля:
•Магнитное поле порождается
электрическим током (движущимися
зарядами)
•Магнитное поле обнаруживается по
действию на электрический ток
(движущиеся заряды), на магнитную
стрелку(опилки желез.)
•Магнитное поле существует реально
независимо от нас, от наших знаний о нем.

4.

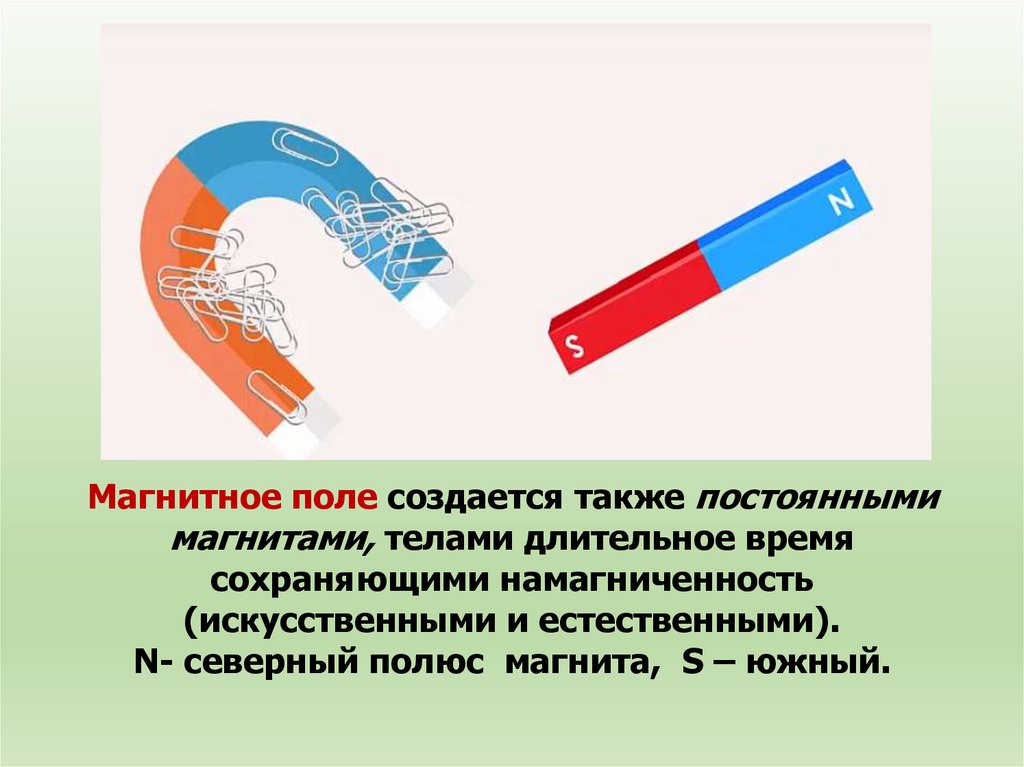

Магнитное поле создается также постоянными
магнитами, телами длительное время
сохраняющими намагниченность
(искусственными и естественными).
N- северный полюс магнита, S – южный.

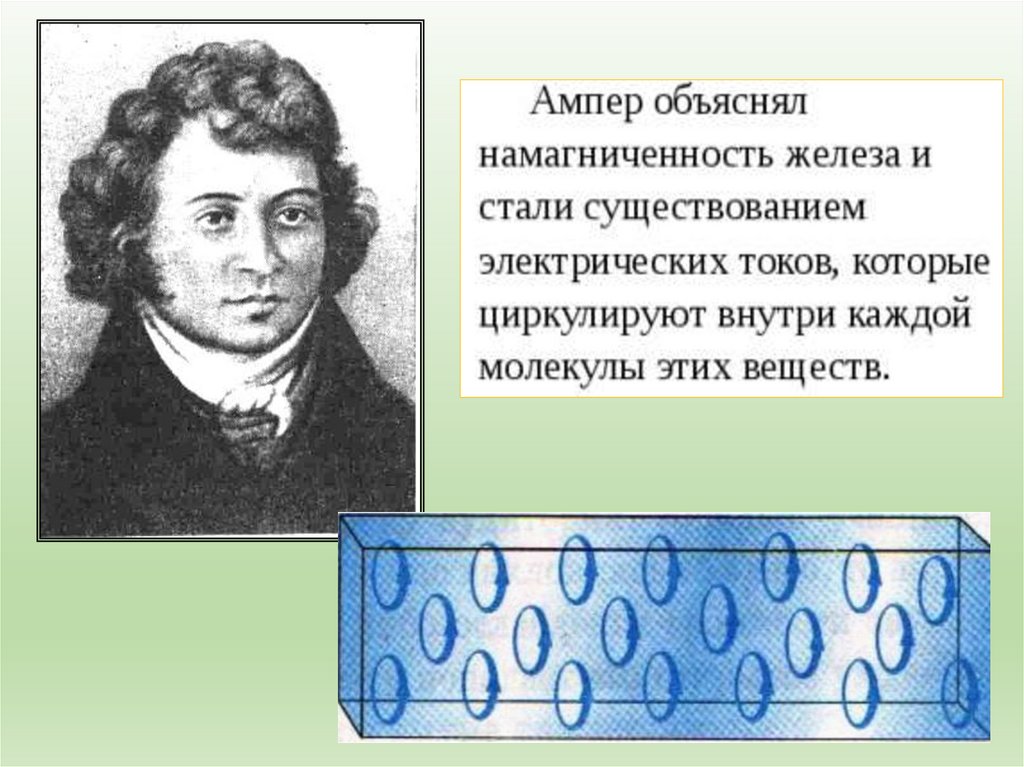

5.

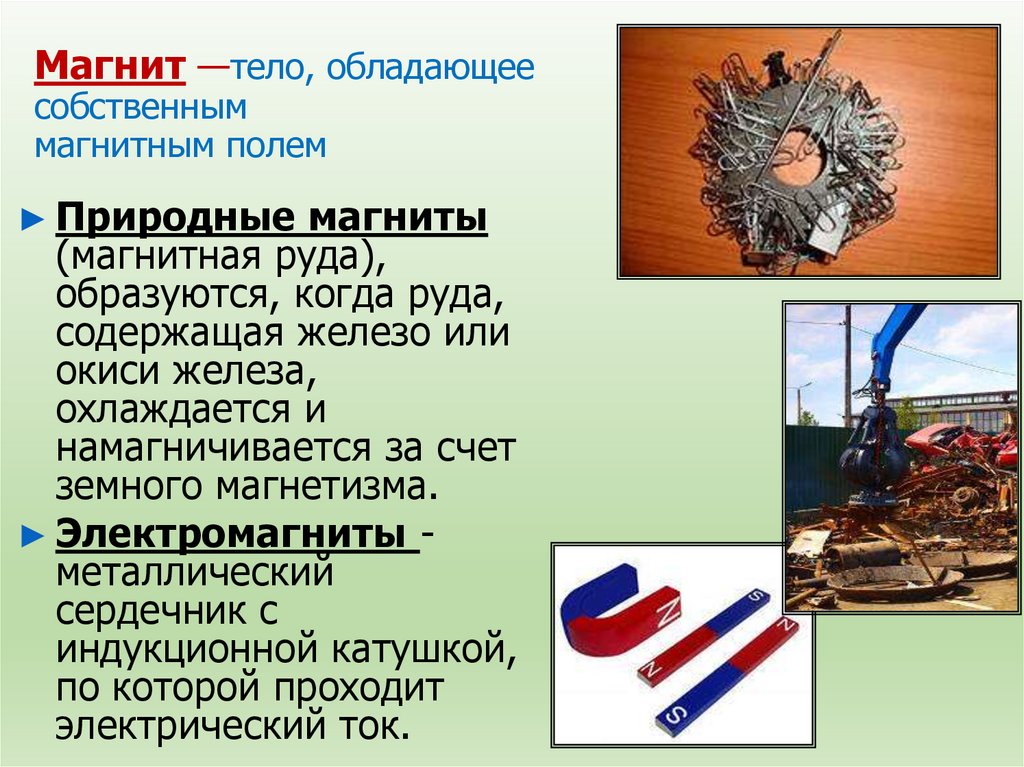

6. Магнит —тело, обладающее собственным магнитным полем

► Природные магниты
(магнитная руда),
образуются, когда руда,
содержащая железо или
окиси железа,
охлаждается и
намагничивается за счет
земного магнетизма.
► Электромагниты металлический
сердечник с
индукционной катушкой,
по которой проходит
электрический ток.

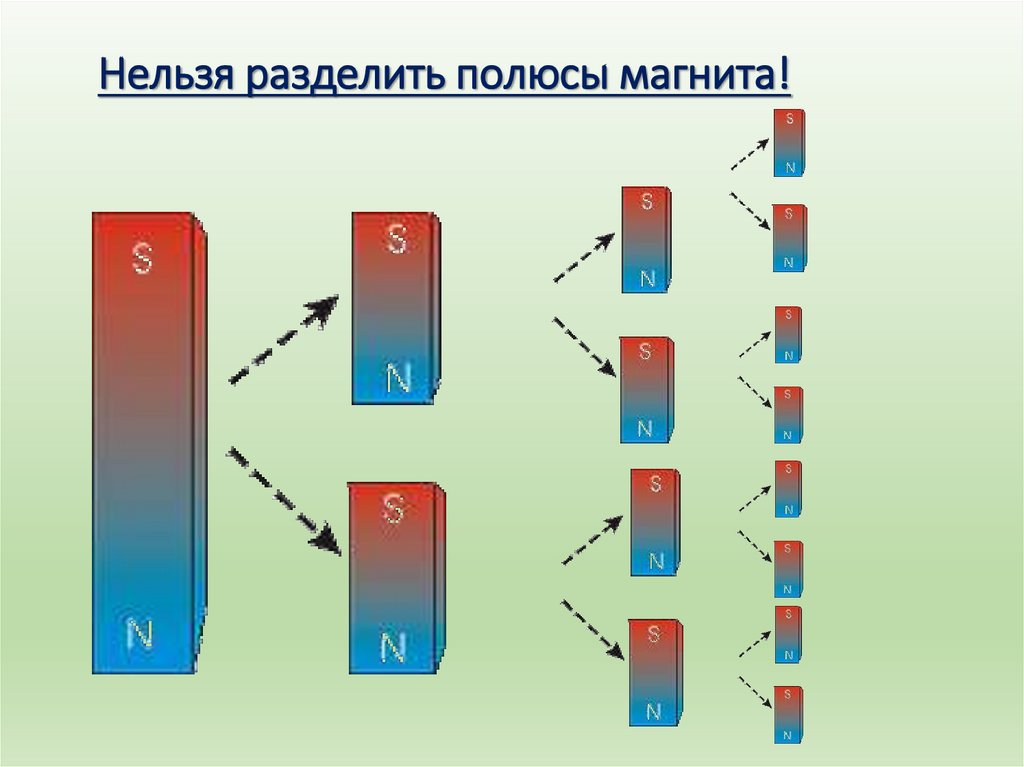

7. Нельзя разделить полюсы магнита!

8.

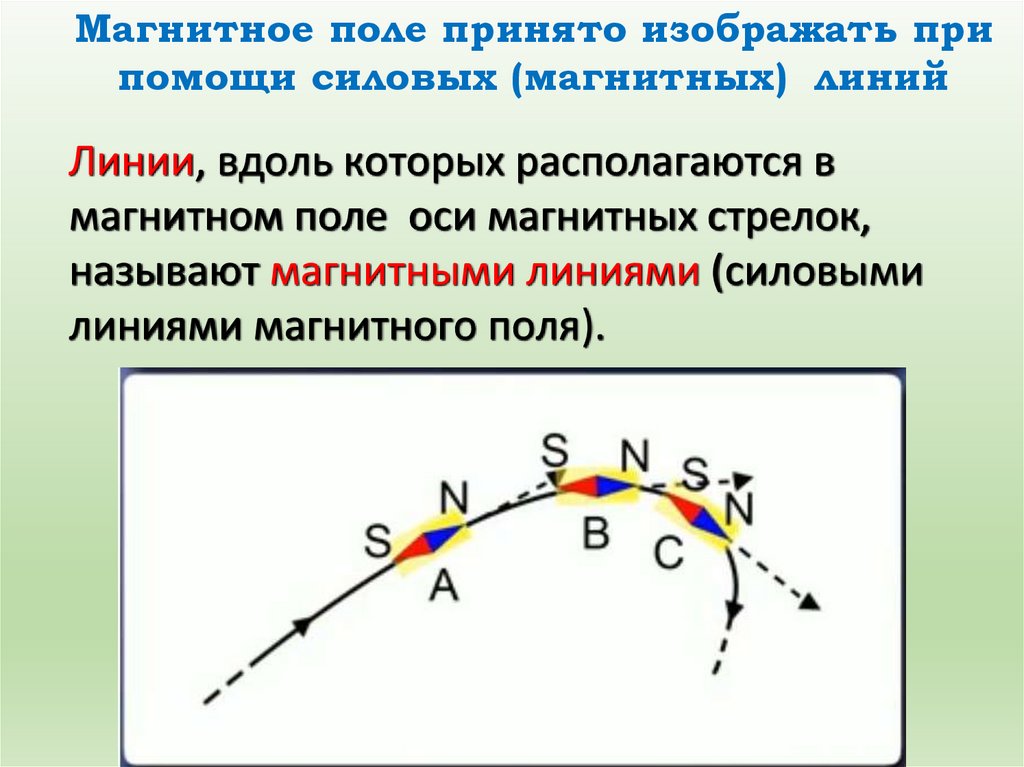

Магнитное поле принято изображать при
помощи силовых (магнитных) линий
Линии, вдоль которых располагаются в
магнитном поле оси магнитных стрелок,
называют магнитными линиями (силовыми
линиями магнитного поля).

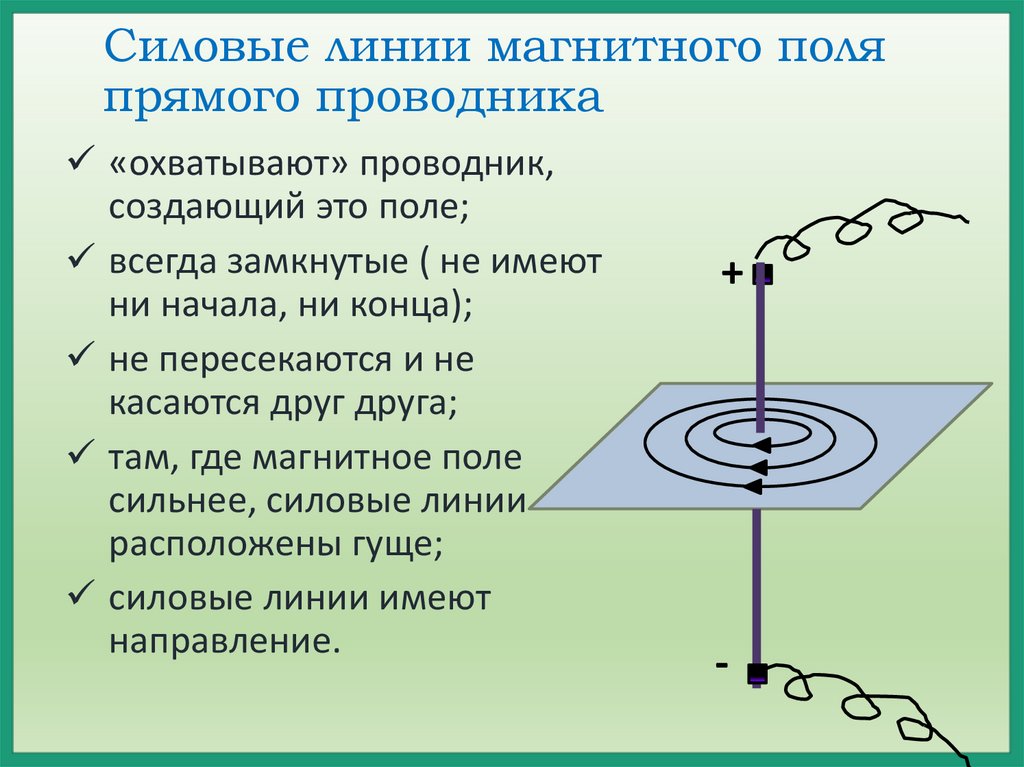

9. Силовые линии магнитного поля прямого проводника

«охватывают» проводник,
создающий это поле;
всегда замкнутые ( не имеют
ни начала, ни конца);
не пересекаются и не
касаются друг друга;
там, где магнитное поле
сильнее, силовые линии
расположены гуще;
силовые линии имеют
направление.
+
-

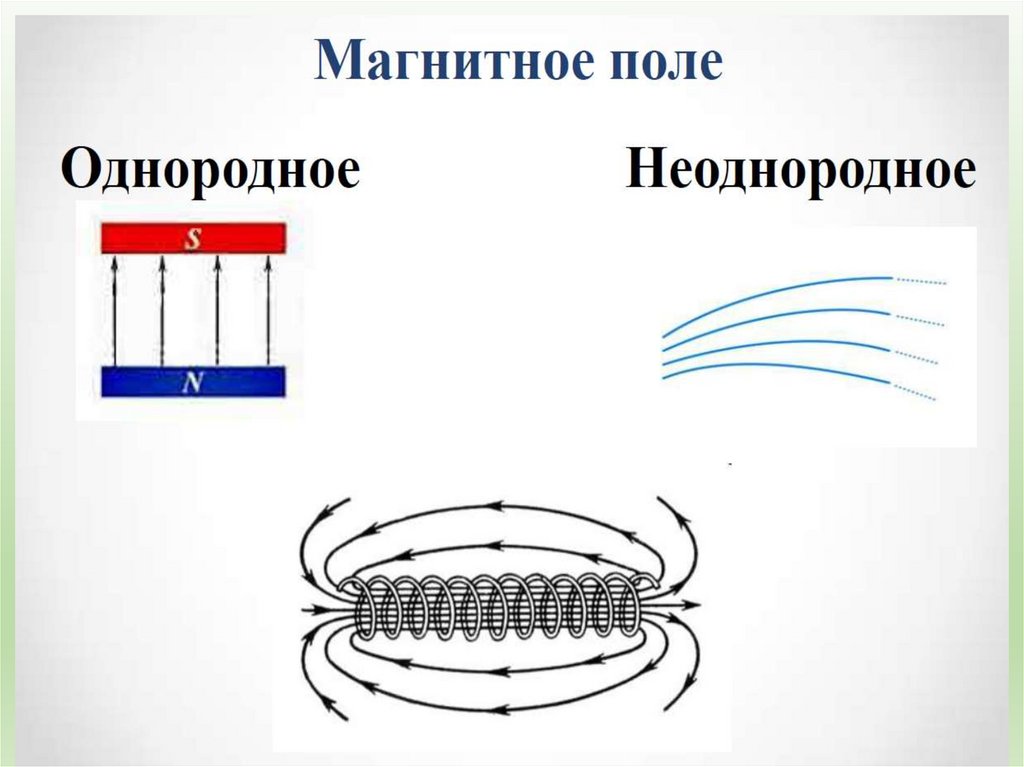

10.

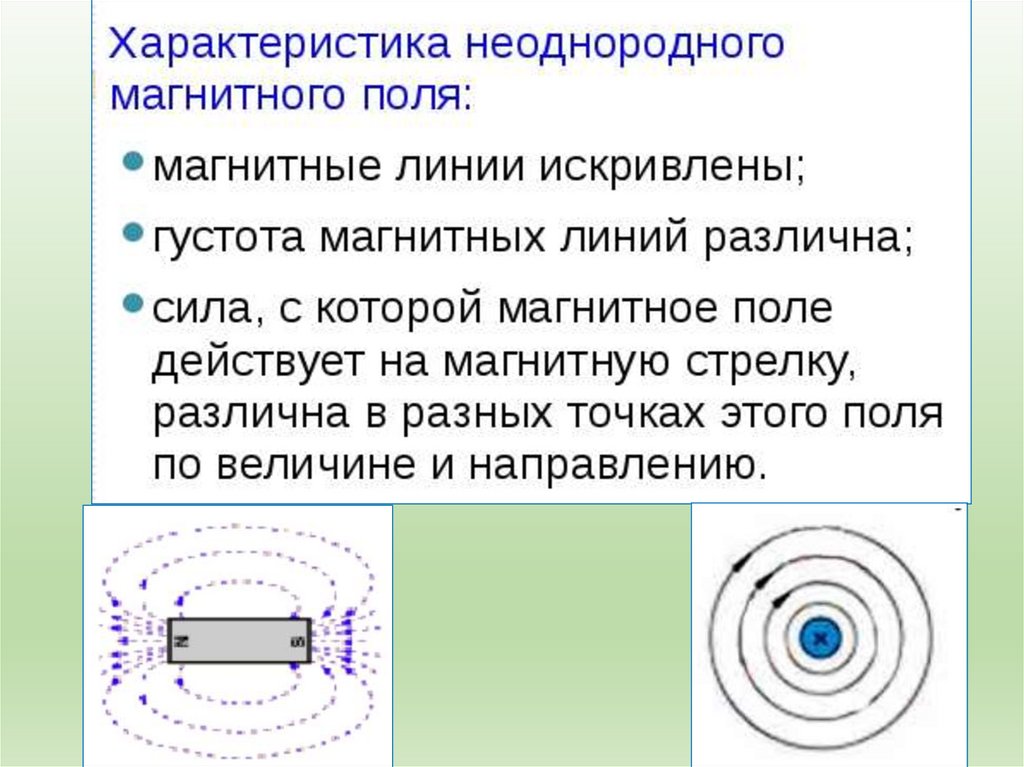

11.

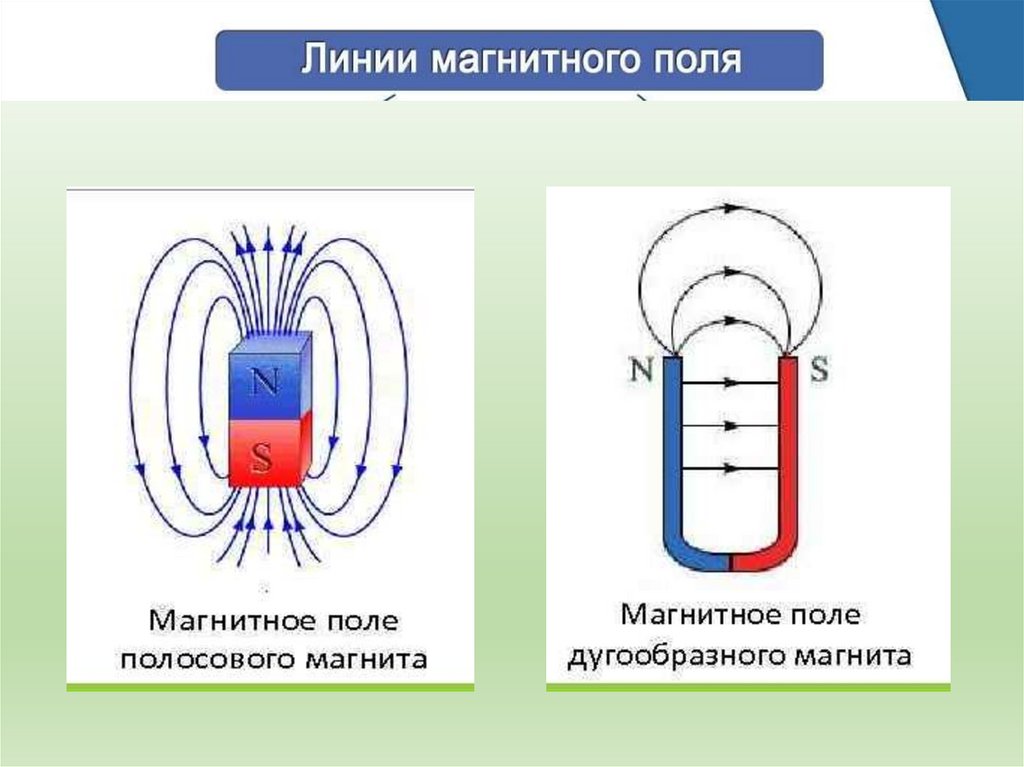

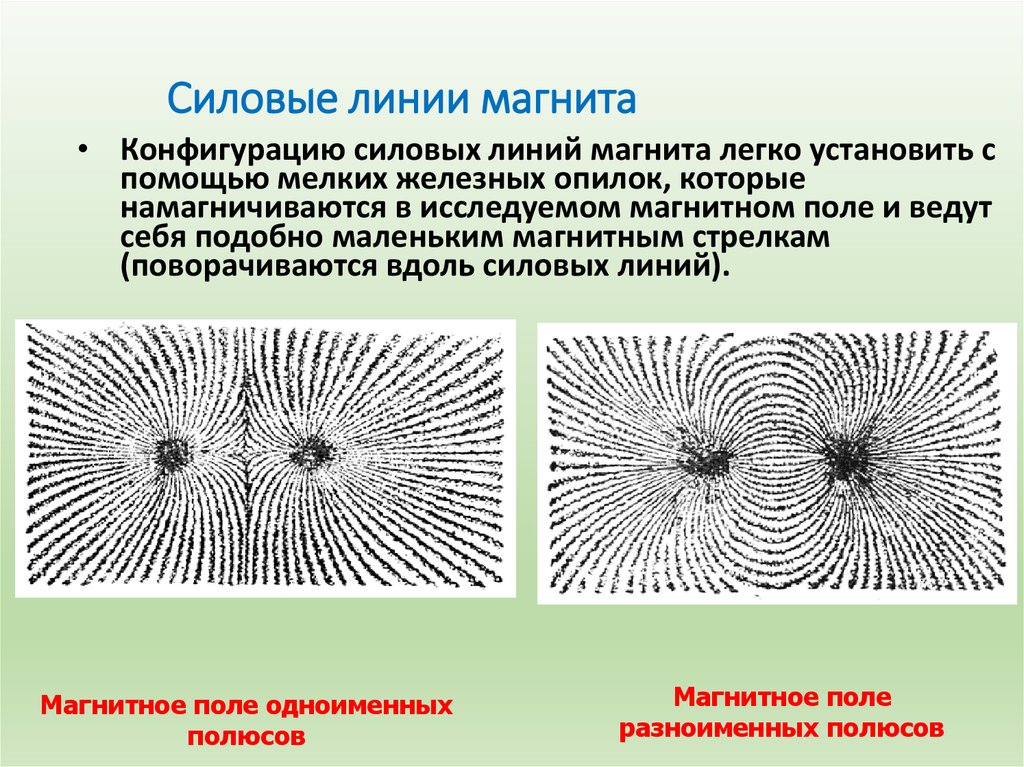

12. Силовые линии магнита

• Конфигурацию силовых линий магнита легко установить с
помощью мелких железных опилок, которые
намагничиваются в исследуемом магнитном поле и ведут
себя подобно маленьким магнитным стрелкам
(поворачиваются вдоль силовых линий).
Магнитное поле одноименных
полюсов
Магнитное поле
разноименных полюсов

13.

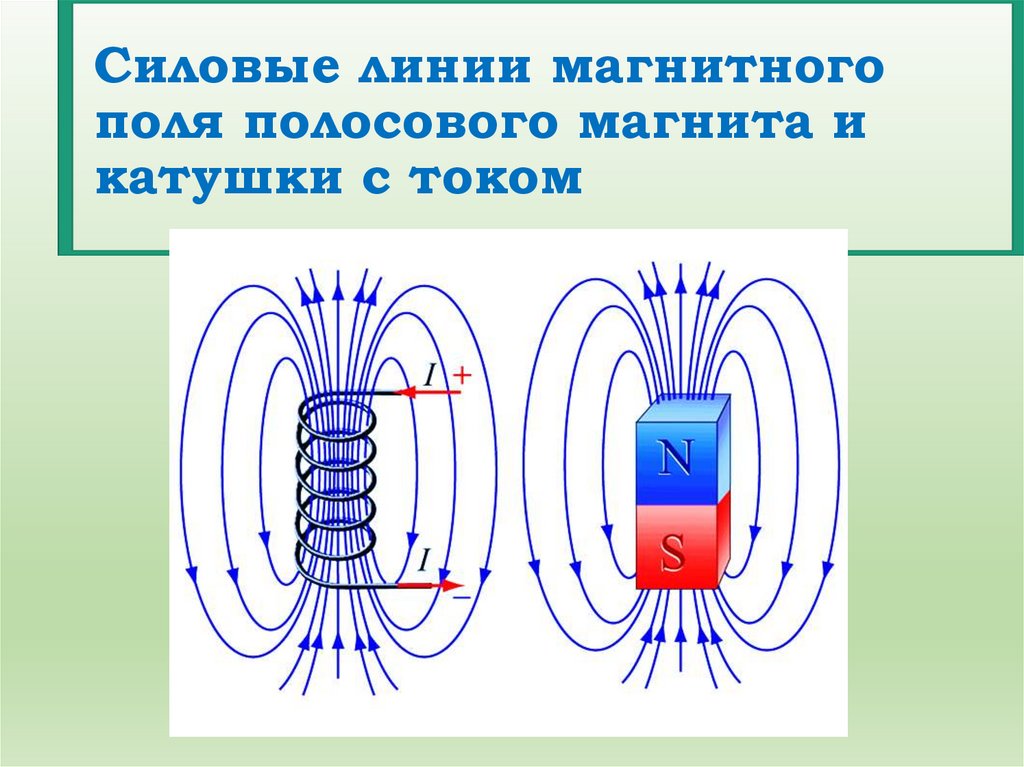

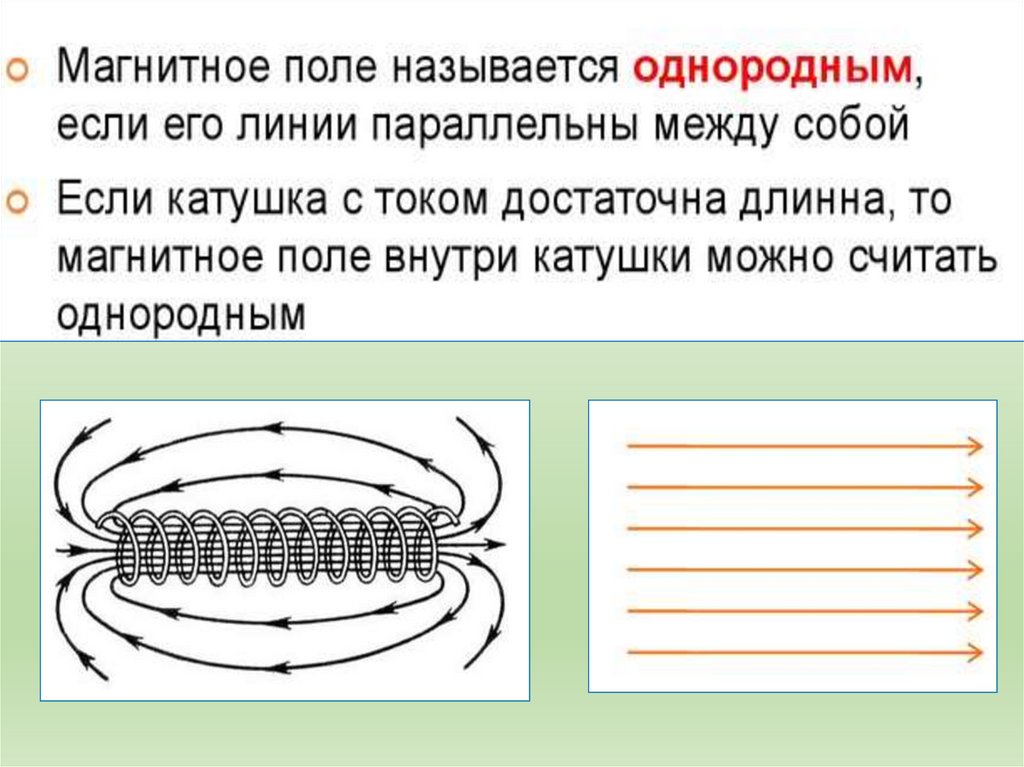

14. Силовые линии магнитного поля полосового магнита и катушки с током

►т

15.

16. Направление магнитных линий

17.

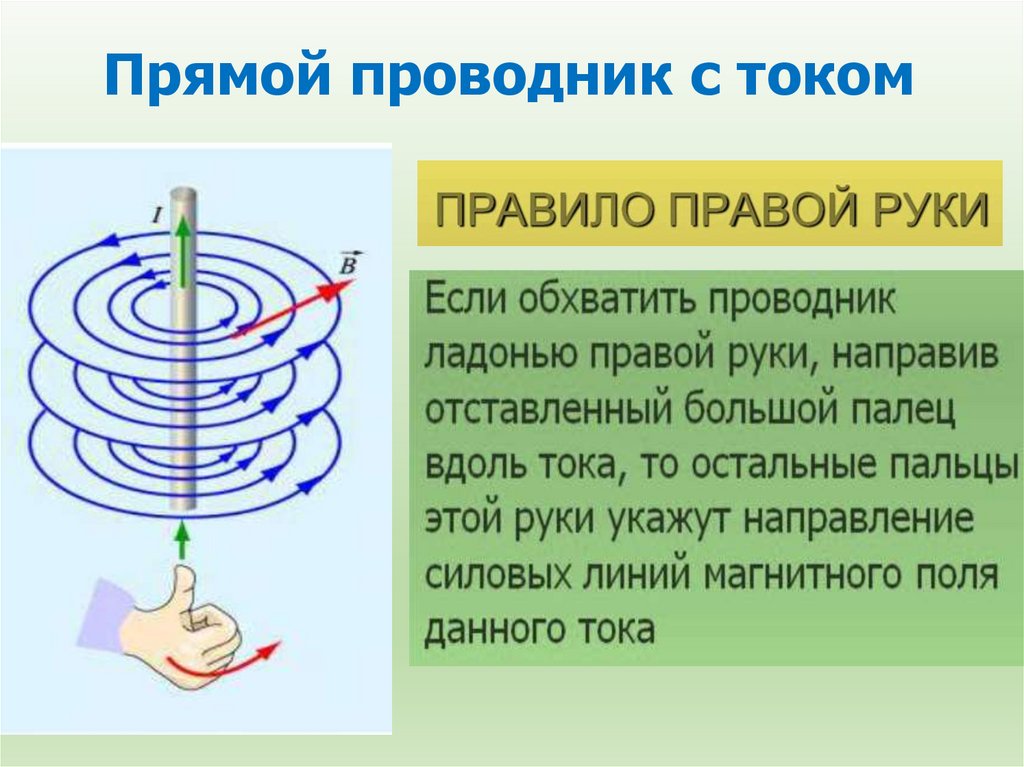

Прямой проводник с током

18.

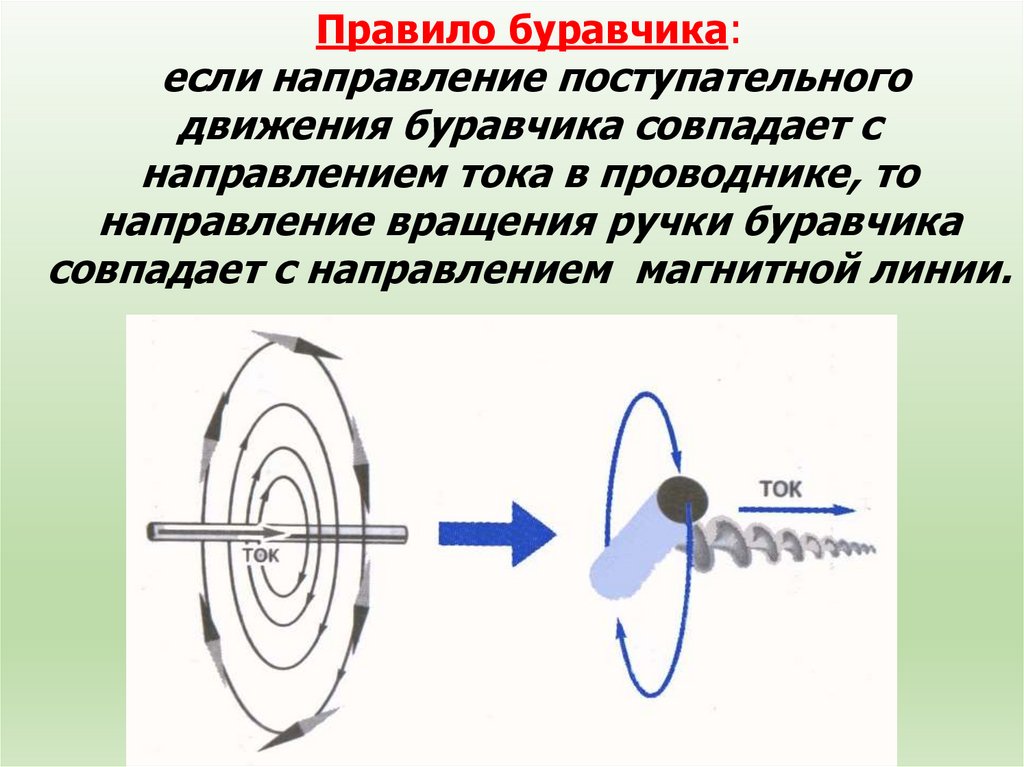

Правило буравчика:
если направление поступательного
движения буравчика совпадает с
направлением тока в проводнике, то
направление вращения ручки буравчика
совпадает с направлением магнитной линии.

19.

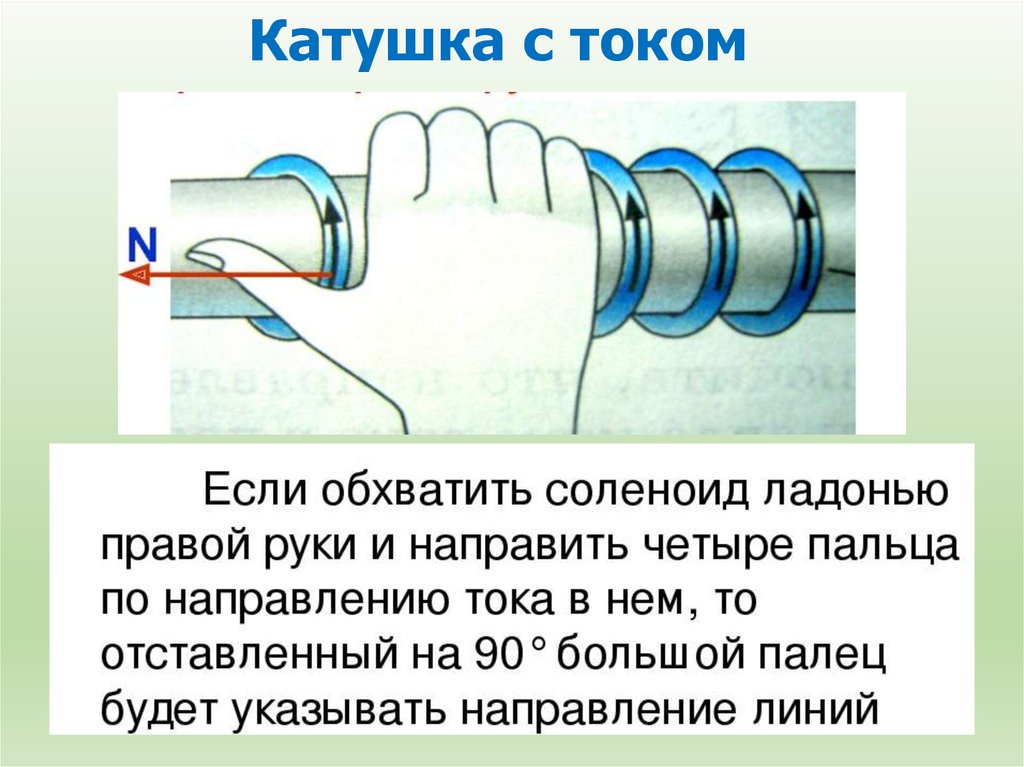

Катушка с током

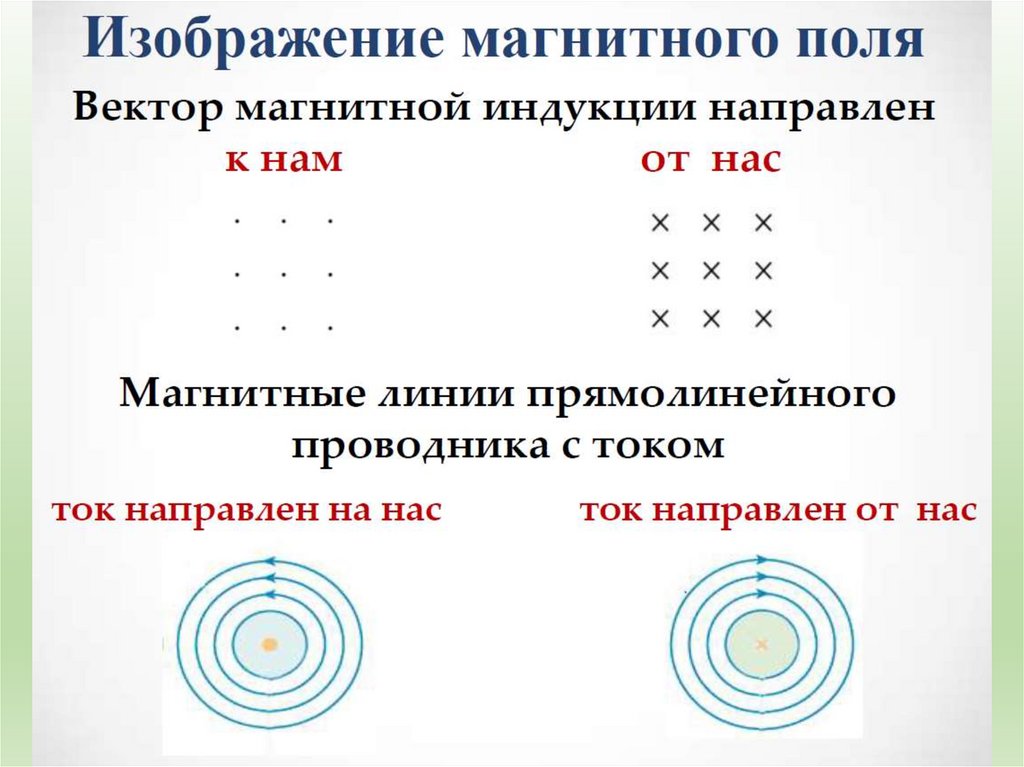

20.

21.

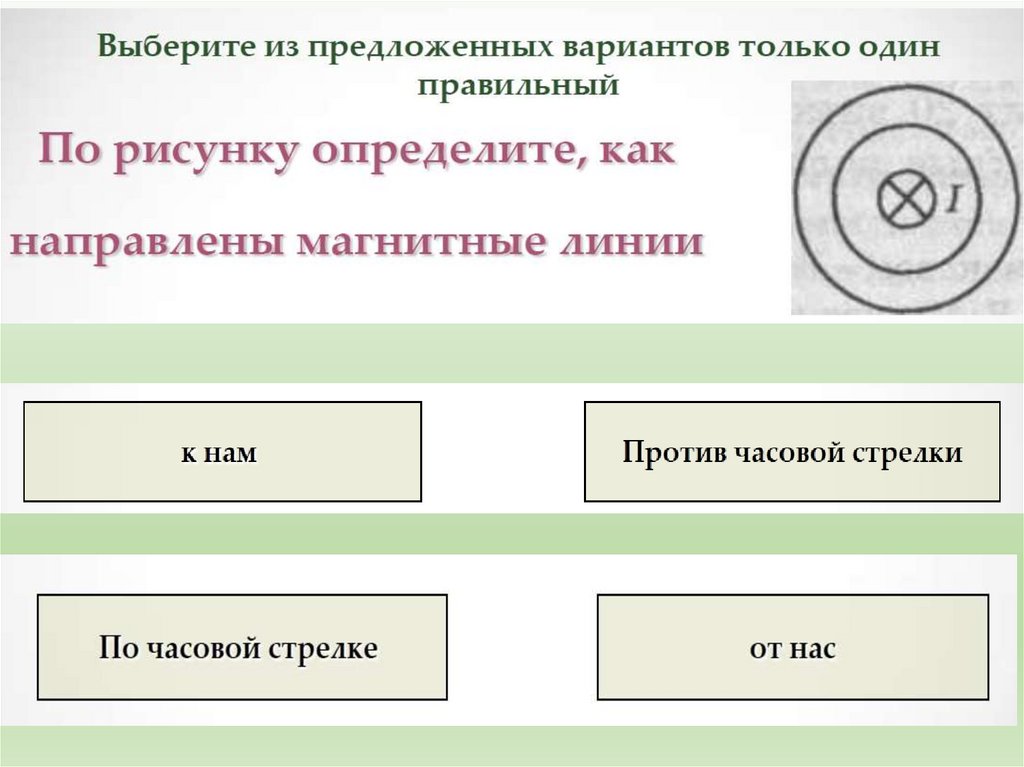

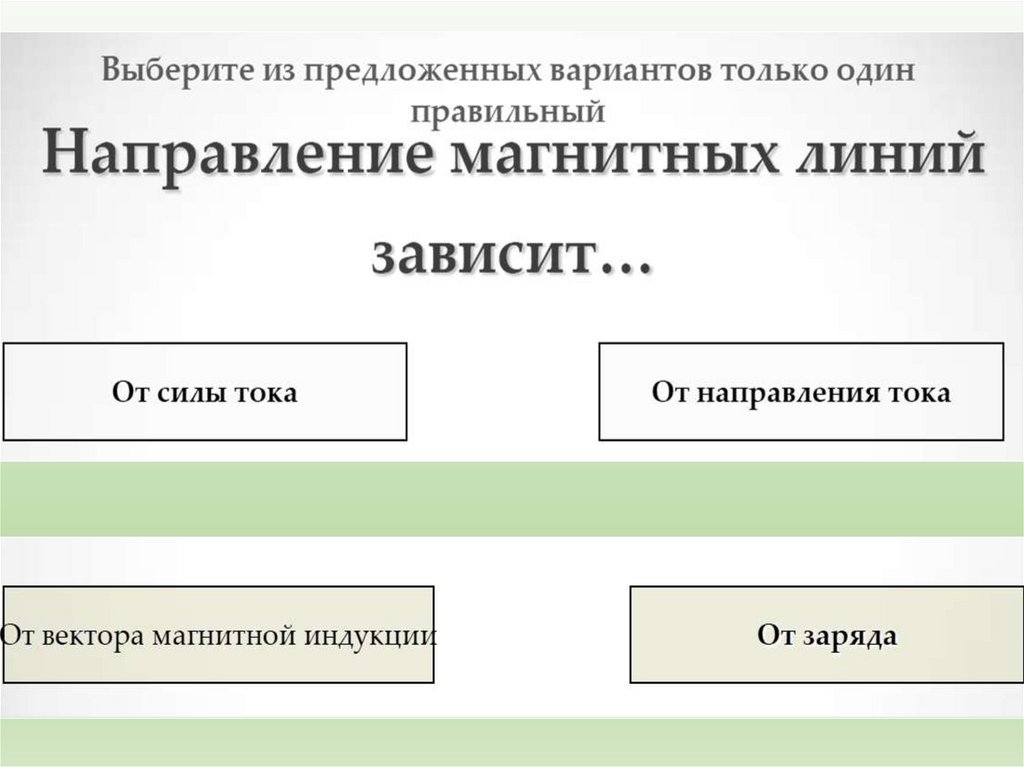

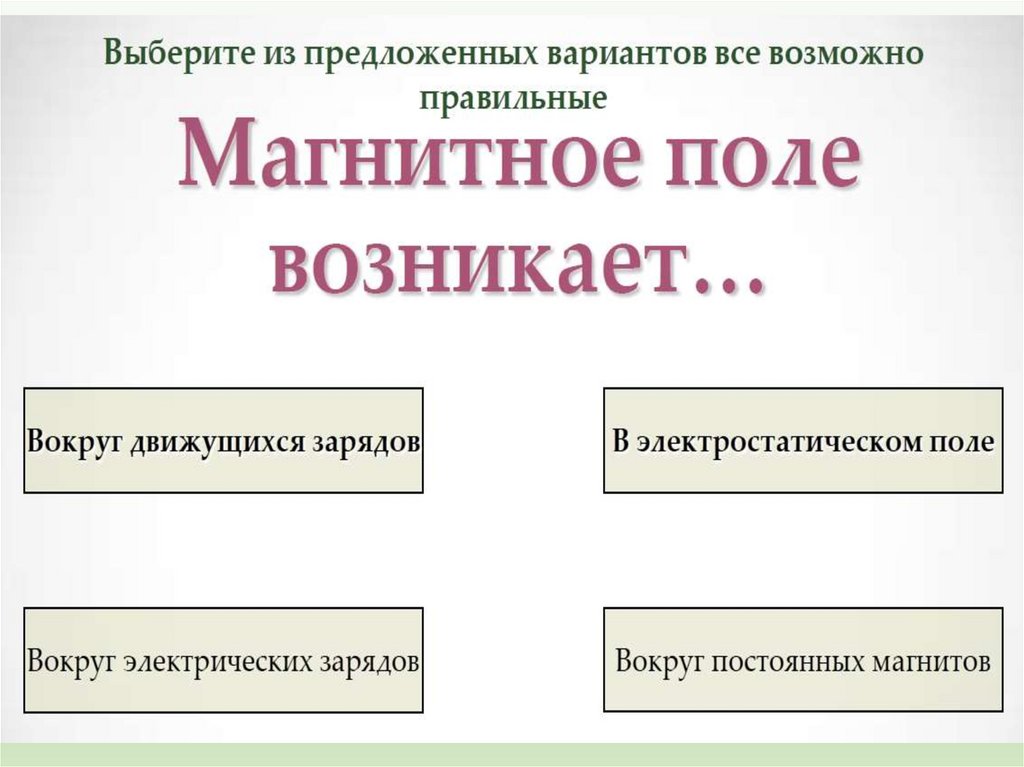

Ответьте
на
вопросы

22.

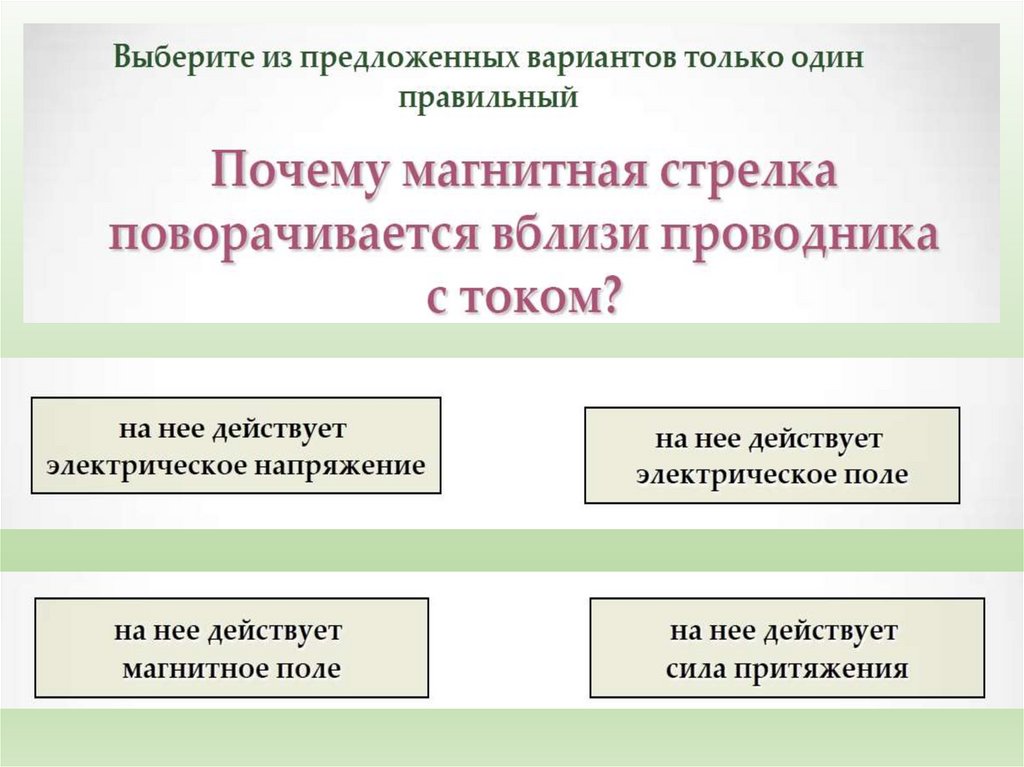

23.

24.

25.

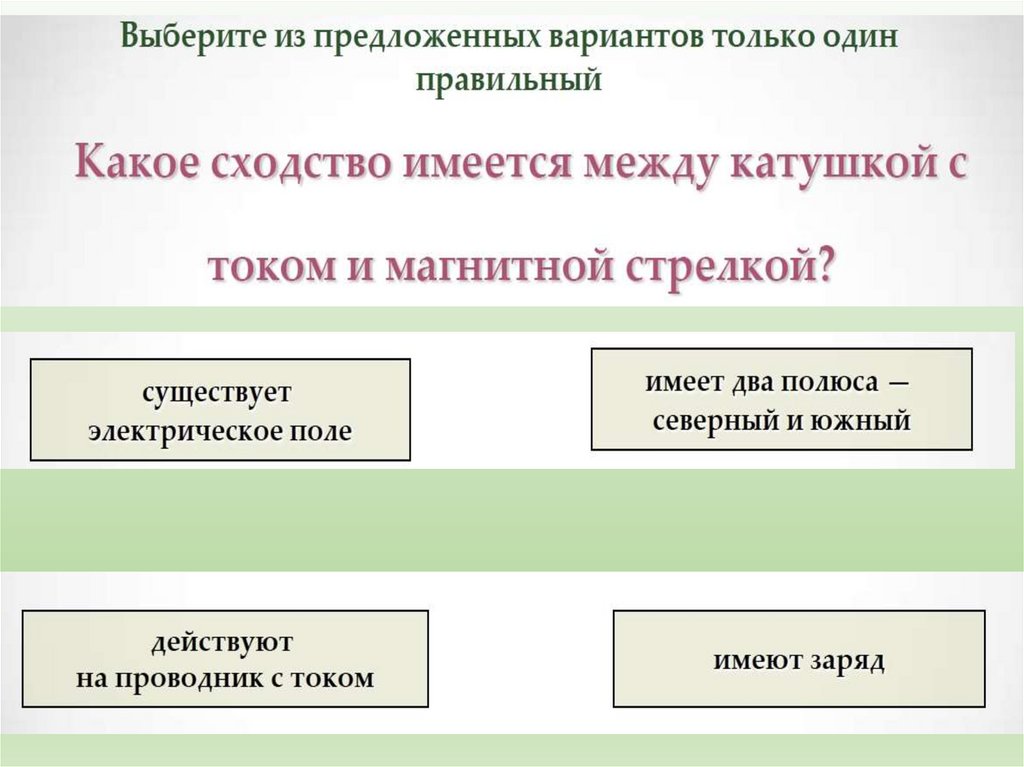

26.

27.

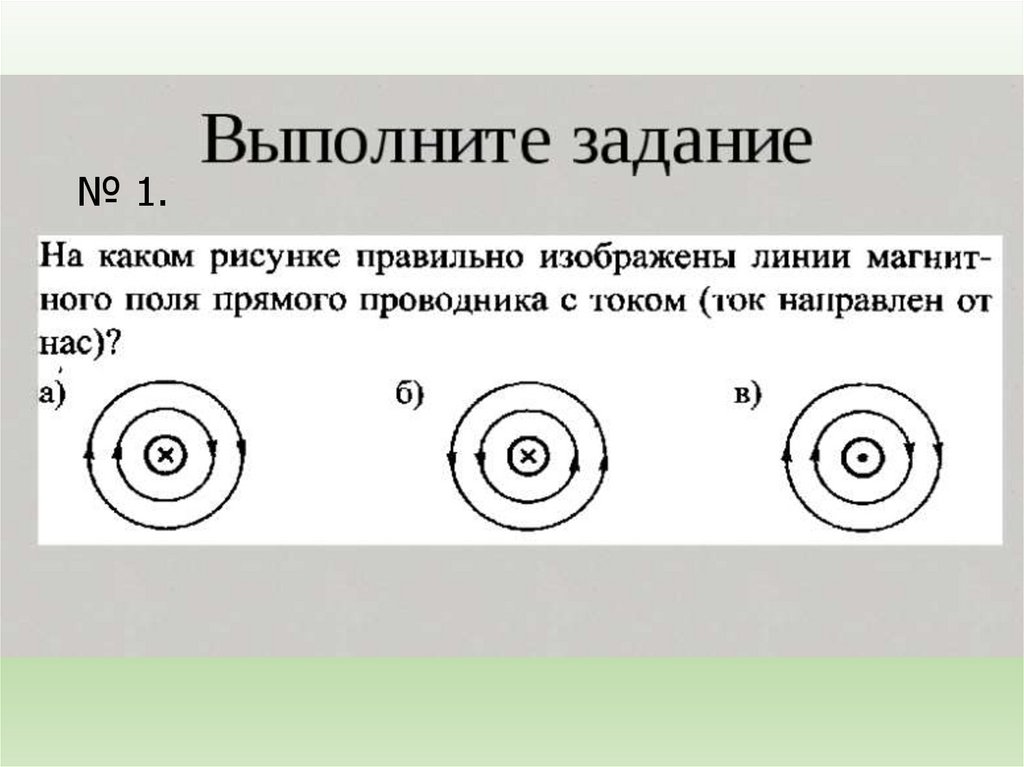

№ 1.

28.

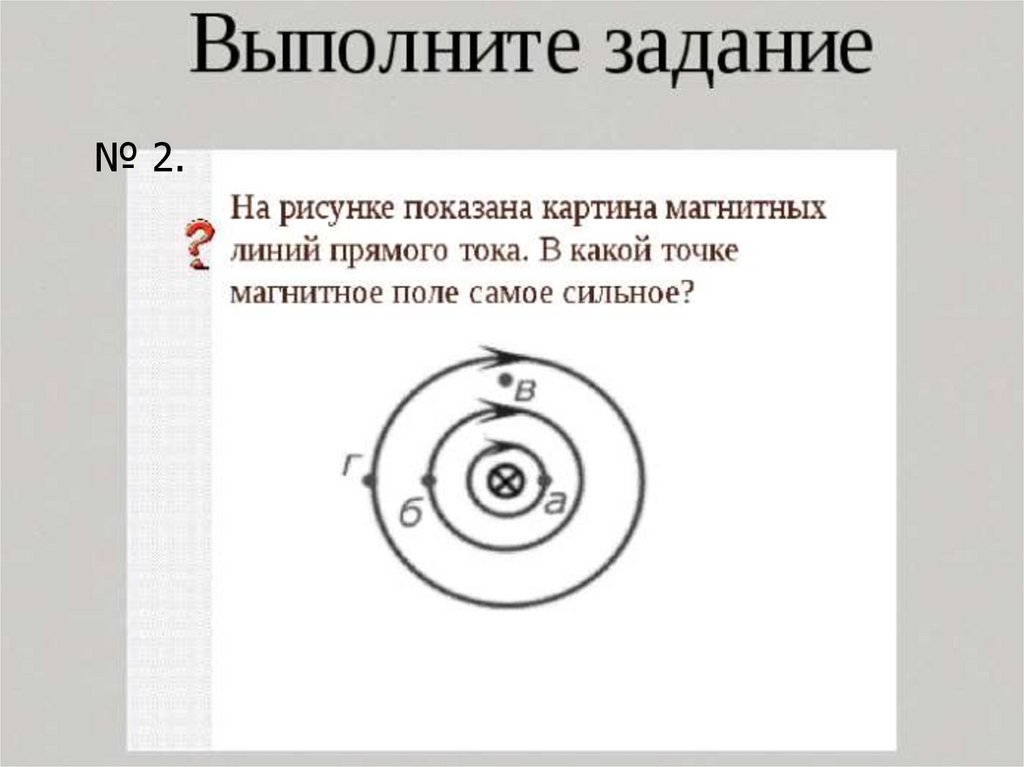

№ 2.

29.

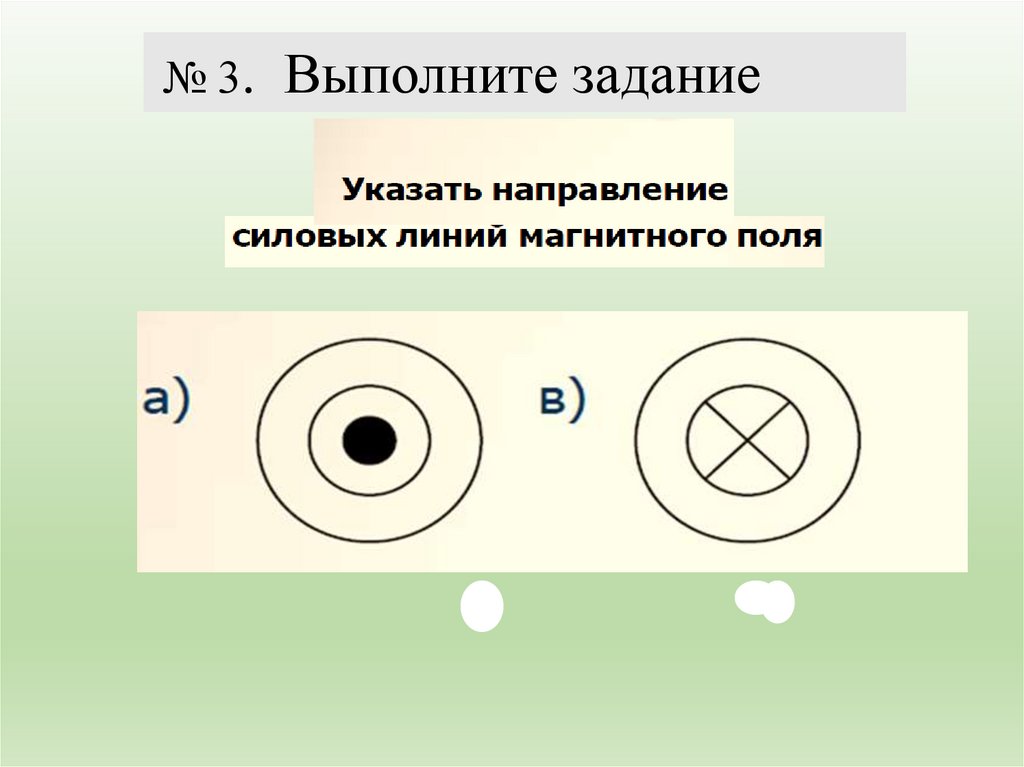

№ 3. Выполните задание

30.

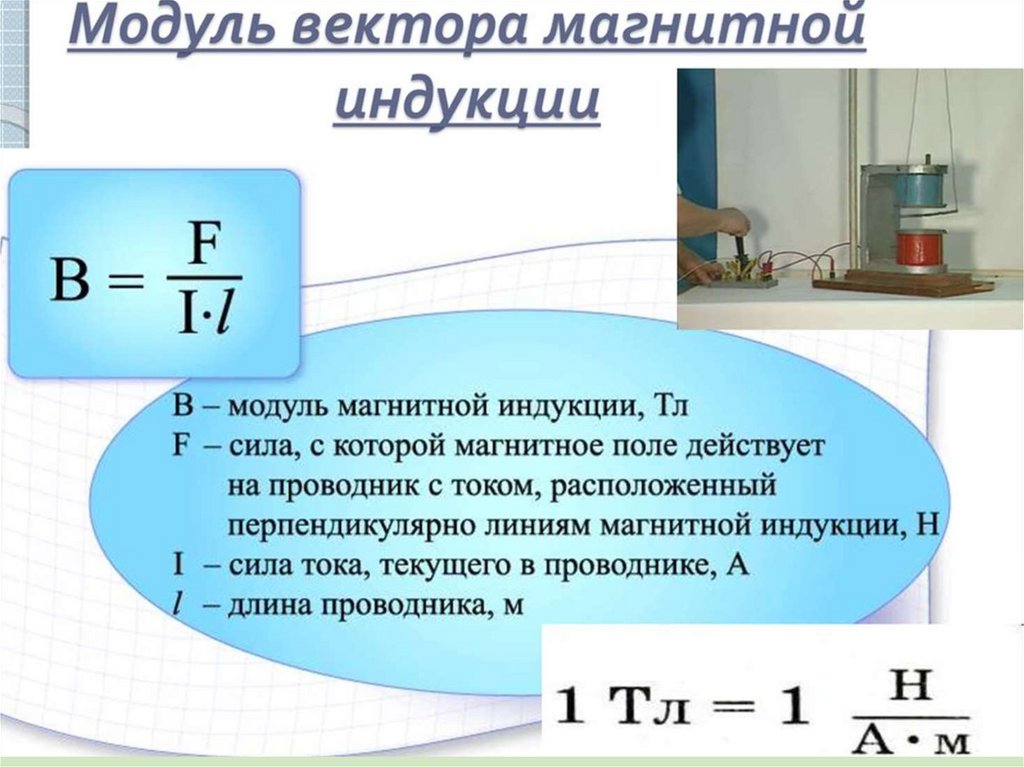

Характеристики магнитного
поля:
1. Вектор магнитной
индукции.

31.

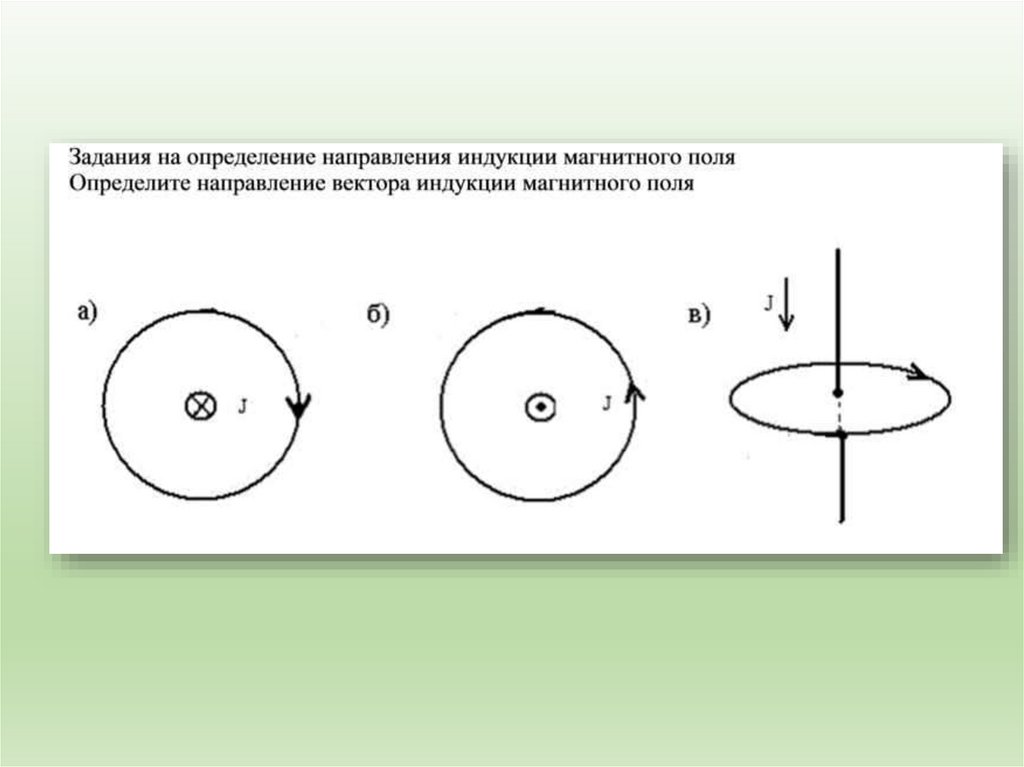

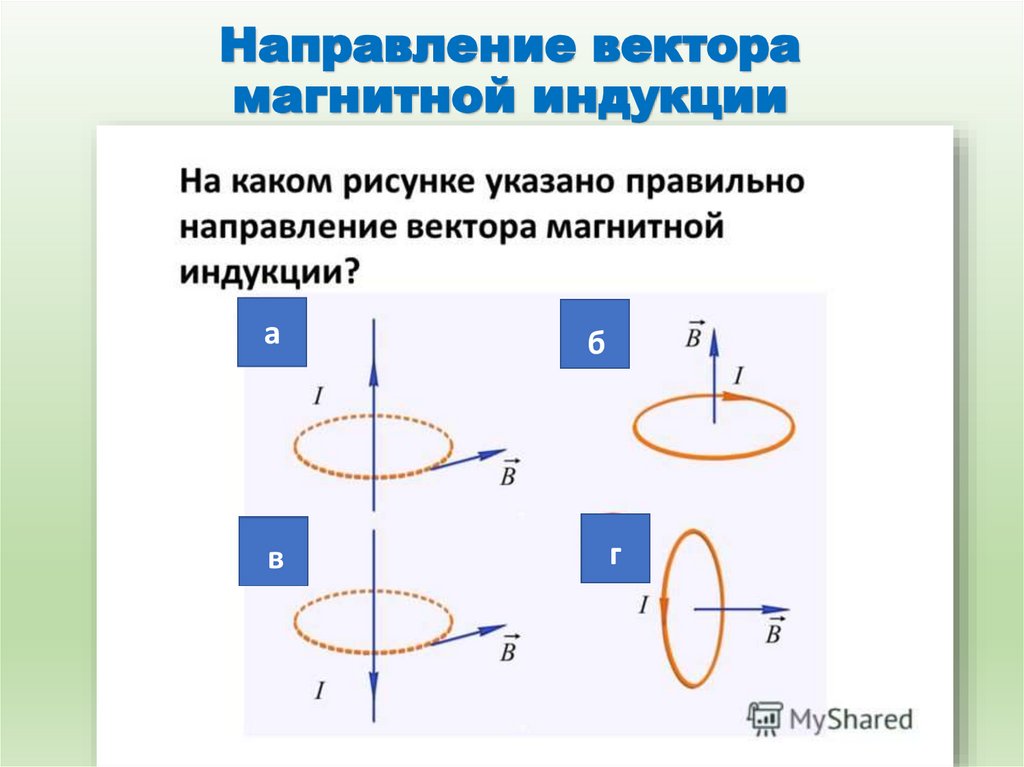

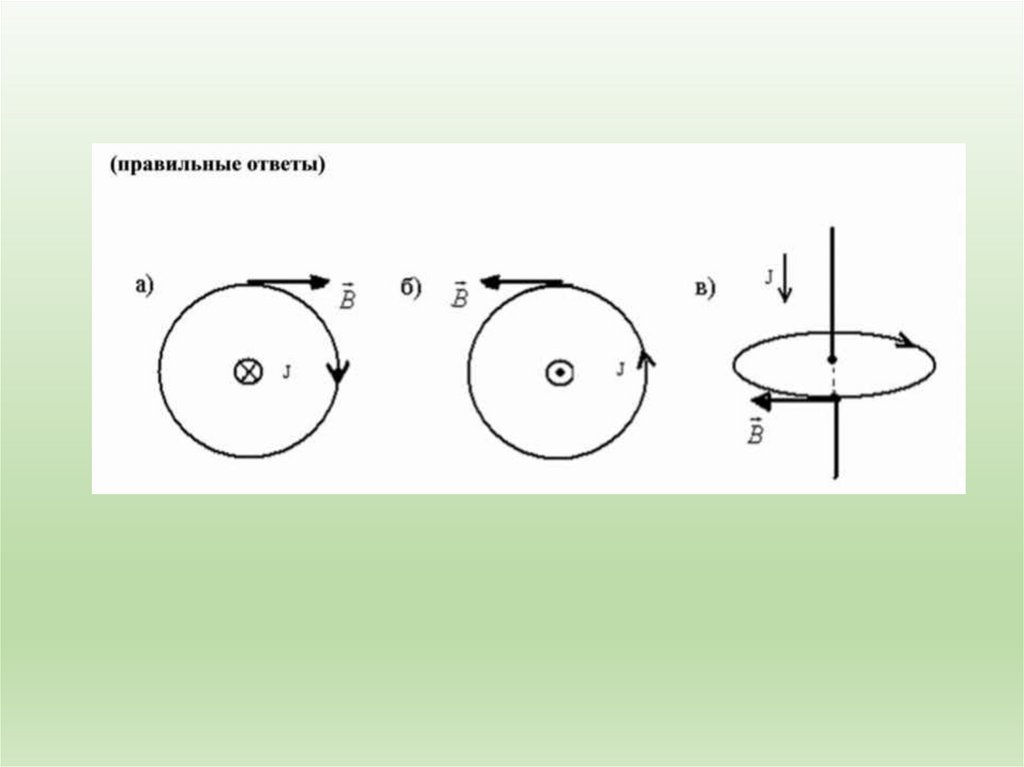

32. Направление вектора магнитной индукции

а
в
б
г

33.

34.

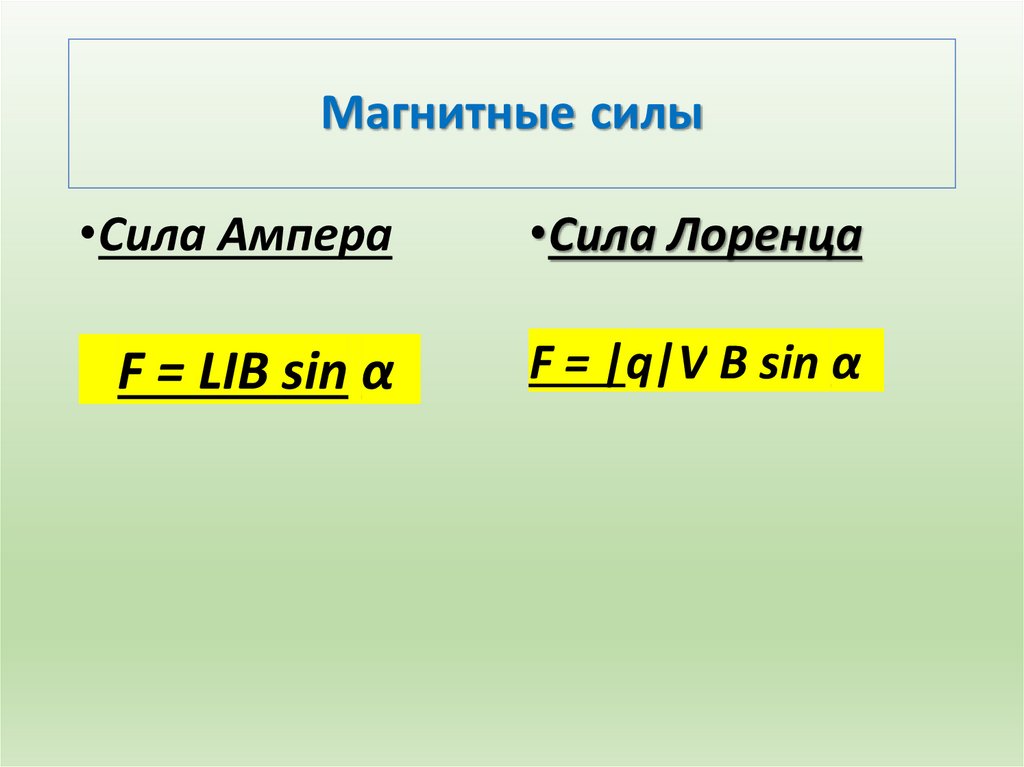

35. Магнитные силы

•Сила Ампера
•Сила Лоренца
F = LIB sin α
F = |q|V B sin α

36.

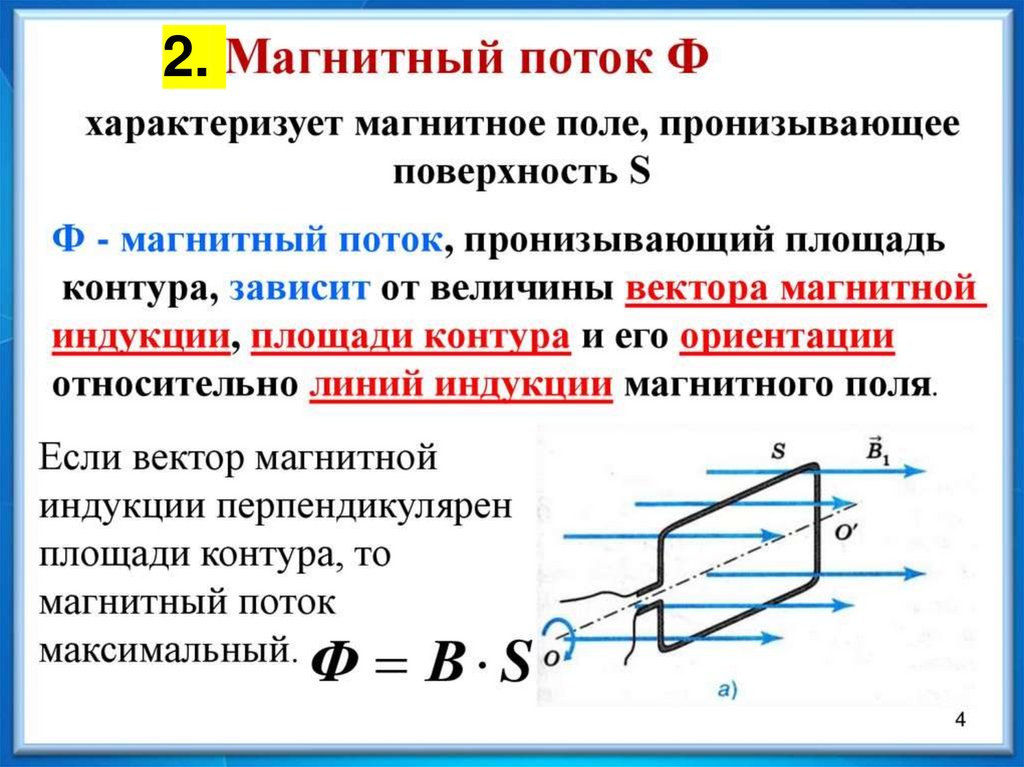

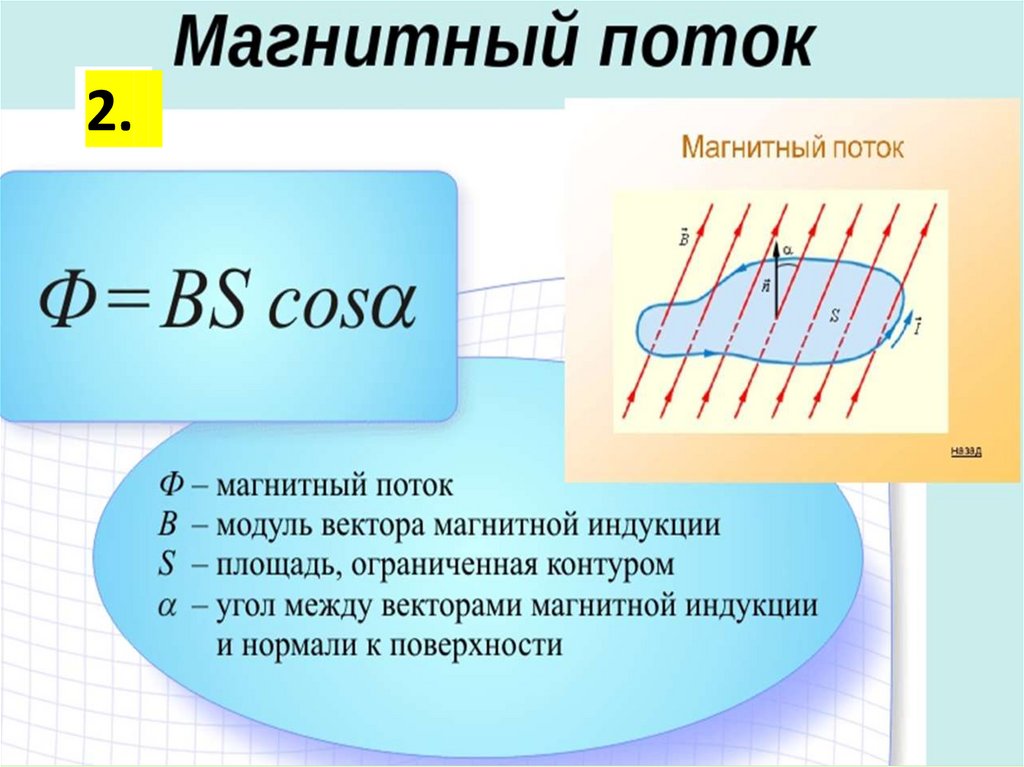

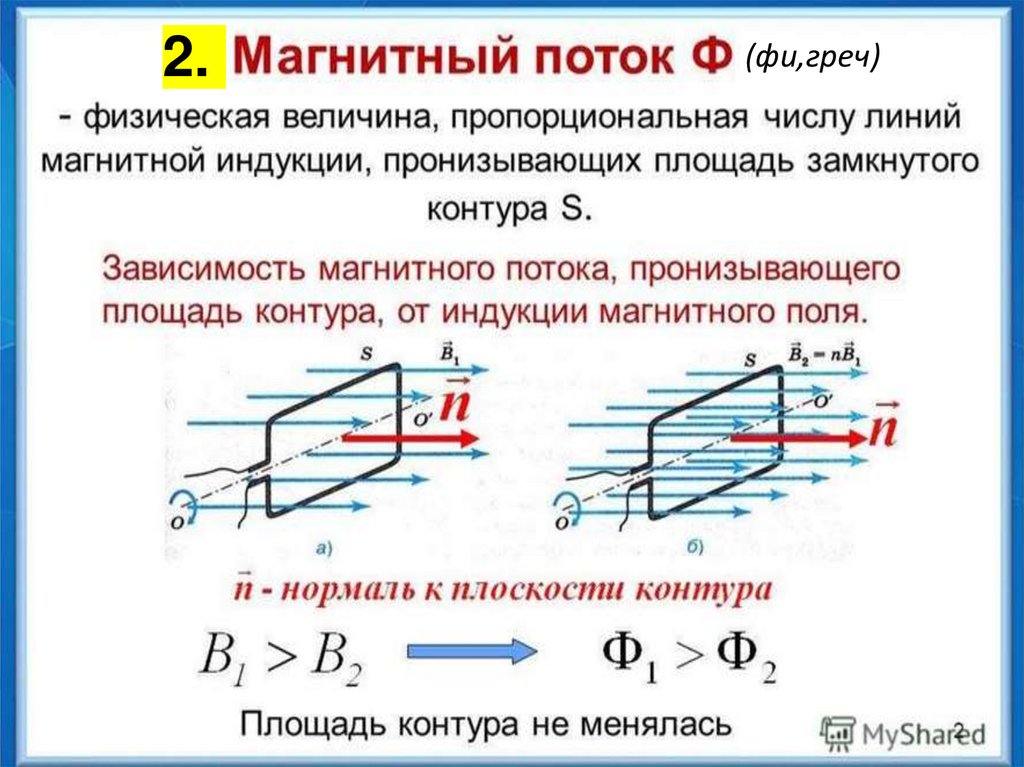

2.

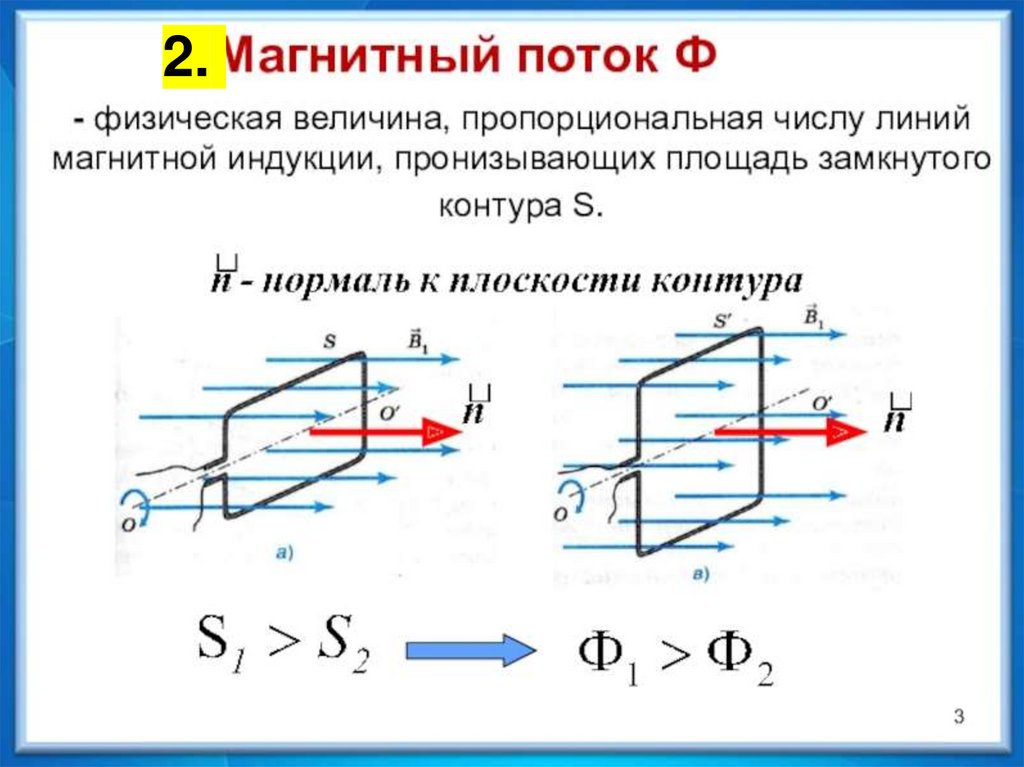

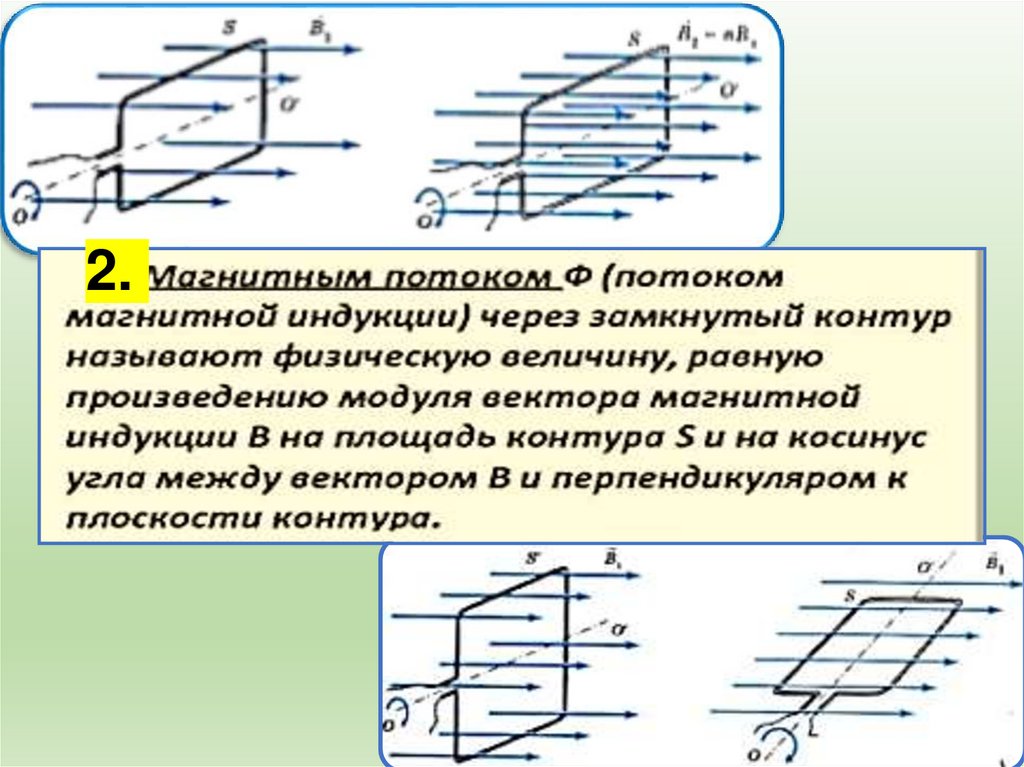

(фи,греч)

37.

2.

38.

2.

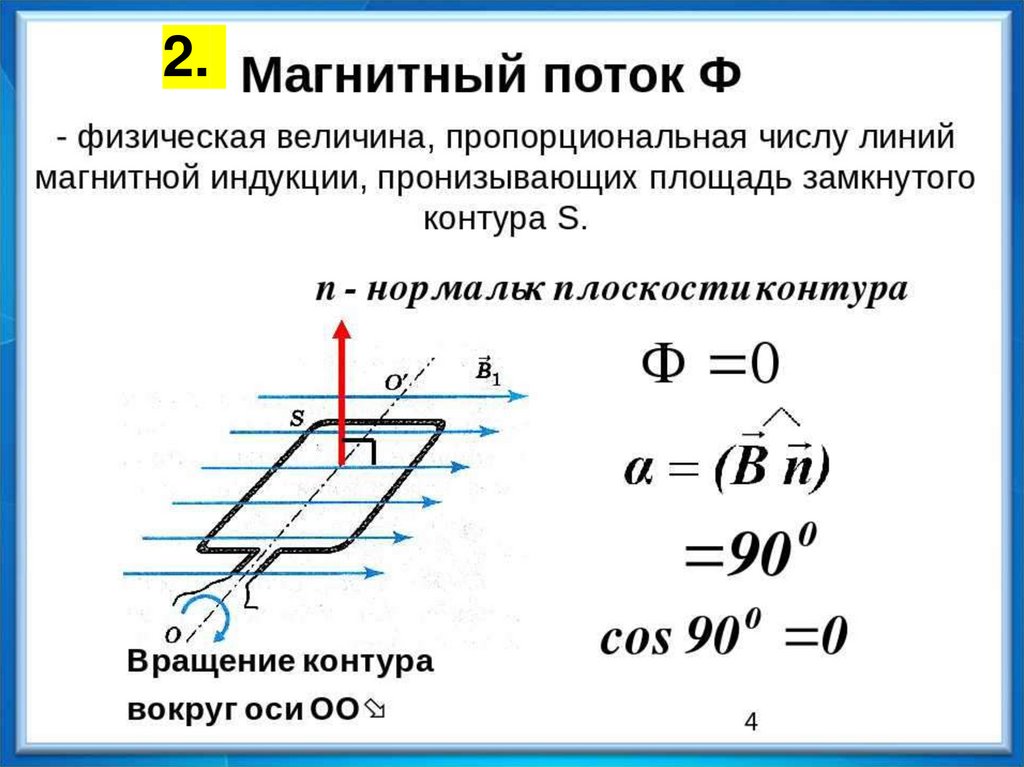

39.

2.

40.

2.

41.

2.
