Проектирование сетевой инфраструктуры

1.

Государственное бюджетное профессиональное образовательное учреждение
«Международный центр компетенций – Казанский техникум информационных
технологий и связи»
Курсовой проект
Проектирование сетевой инфраструктуры
Выполнил студент 335 группы ССА Репин Я.М.
Руководитель: Петров Д.С.

2.

Цели курсового проекта
Для грамотного построение ЛВС, требуется наметить цели пошагово:
– Описание опытный зоны проектирования сетевой инфраструктуры;
– Проектирование структурной схемы ЛВС;
– Выбор сетевого оборудования;
– Настройка оборудования сетевой инфраструктуры;
– Расчёт технико-экономического обоснования.
2

3.

Описание опытной зоны
Компьютерный клуб Artcore-cовременные компьютерные
клубы, предназначены как для профессиональных игроков,
так и для любителей.
3

4.

Проектирование сетевой инфраструктуры

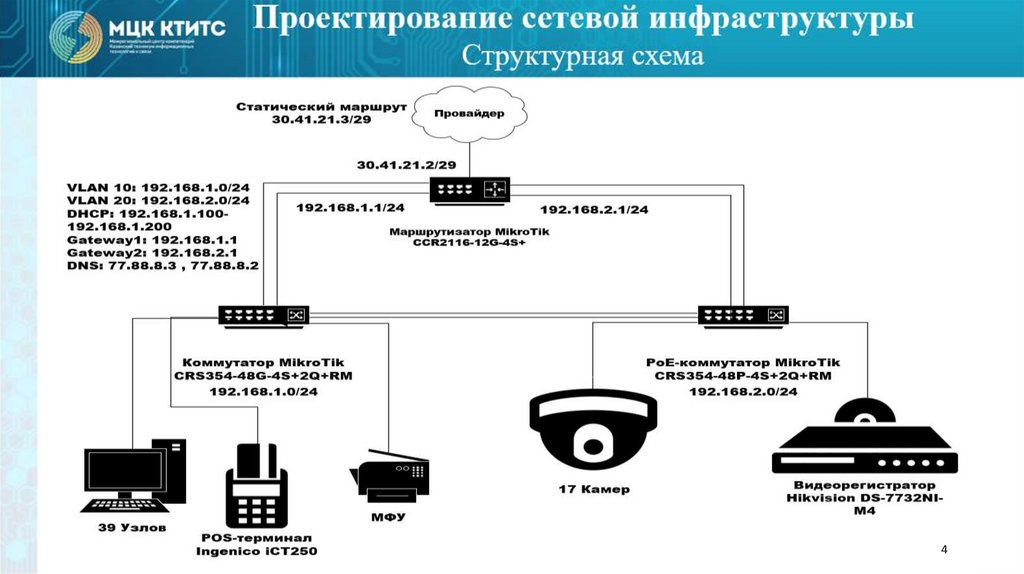

Схема помещения с расположением устройств
4

5.

Выбор оборудования

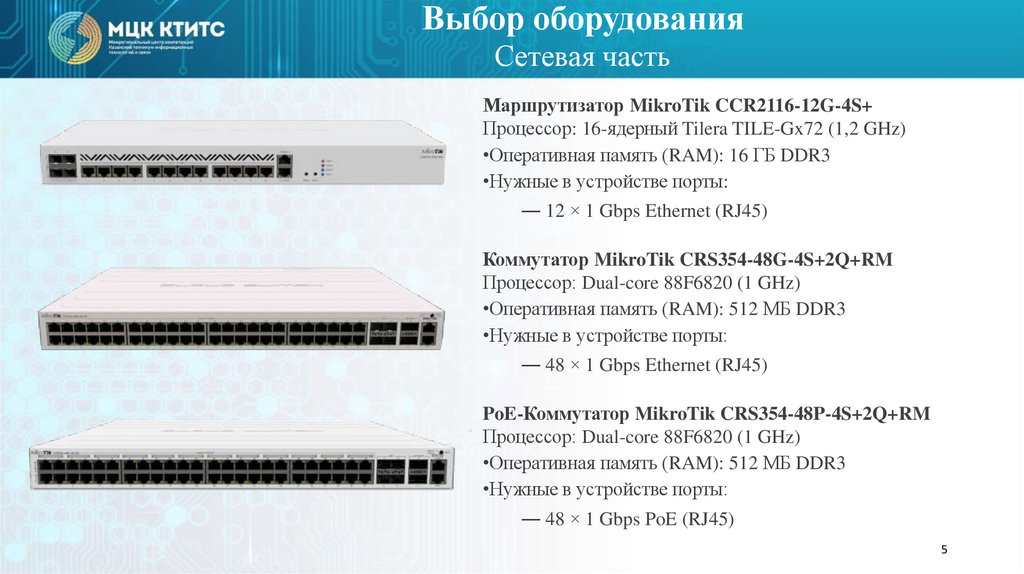

Сетевая часть
Маршрутизатор MikroTik CCR2116-12G-4S+
Процессор: 16-ядерный Tilera TILE-Gx72 (1,2 GHz)
•Оперативная память (RAM): 16 ГБ DDR3
•Нужные в устройстве порты:
― 12 × 1 Gbps Ethernet (RJ45)
Коммутатор MikroTik CRS354-48G-4S+2Q+RM
Процессор: Dual-core 88F6820 (1 GHz)
•Оперативная память (RAM): 512 МБ DDR3
•Нужные в устройстве порты:
― 48 × 1 Gbps Ethernet (RJ45)
PoE-Коммутатор MikroTik CRS354-48P-4S+2Q+RM
Процессор: Dual-core 88F6820 (1 GHz)
•Оперативная память (RAM): 512 МБ DDR3
•Нужные в устройстве порты:
― 48 × 1 Gbps PoE (RJ45)
5

6.

Выбор оборудования
Сетевая часть

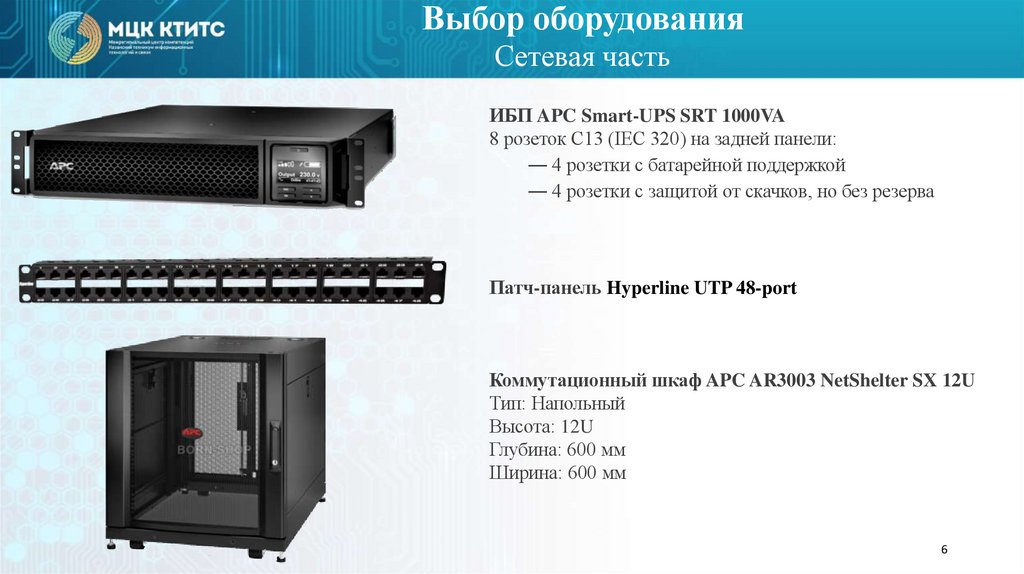

ИБП APC Smart-UPS SRT 1000VA
8 розеток C13 (IEC 320) на задней панели:
― 4 розетки с батарейной поддержкой
― 4 розетки с защитой от скачков, но без резерва
Патч-панель Hyperline UTP 48-port
Коммутационный шкаф APC AR3003 NetShelter SX 12U
Тип: Напольный
Высота: 12U
Глубина: 600 мм
Ширина: 600 мм
6

7.

Выбор оборудования

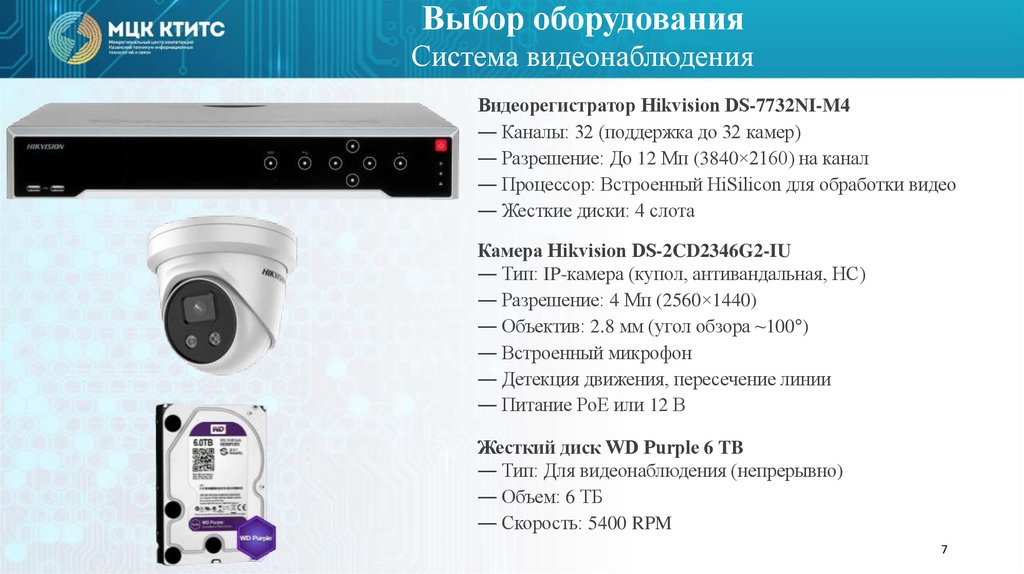

Система видеонаблюдения
Видеорегистратор Hikvision DS-7732NI-M4
― Каналы: 32 (поддержка до 32 камер)
― Разрешение: До 12 Мп (3840×2160) на канал
― Процессор: Встроенный HiSilicon для обработки видео
― Жесткие диски: 4 слота
Камера Hikvision DS-2CD2346G2-IU
― Тип: IP-камера (купол, антивандальная, НС)
― Разрешение: 4 Мп (2560×1440)
― Объектив: 2.8 мм (угол обзора ~100°)
― Встроенный микрофон
― Детекция движения, пересечение линии
― Питание PoE или 12 В
Жесткий диск WD Purple 6 TB
― Тип: Для видеонаблюдения (непрерывно)
― Объем: 6 ТБ
― Скорость: 5400 RPM
7

8.

Выбор оборудования
Сетевая часть

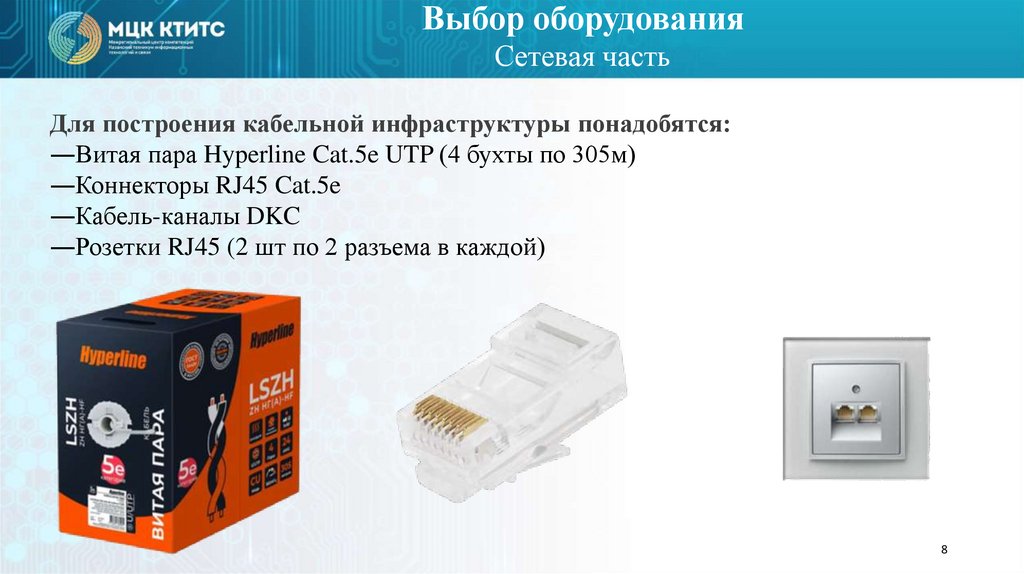

Для построения кабельной инфраструктуры понадобятся:
―Витая пара Hyperline Cat.5e UTP (4 бухты по 305м)
―Коннекторы RJ45 Cat.5e
―Кабель-каналы DKC
―Розетки RJ45 (2 шт по 2 разъема в каждой)
8

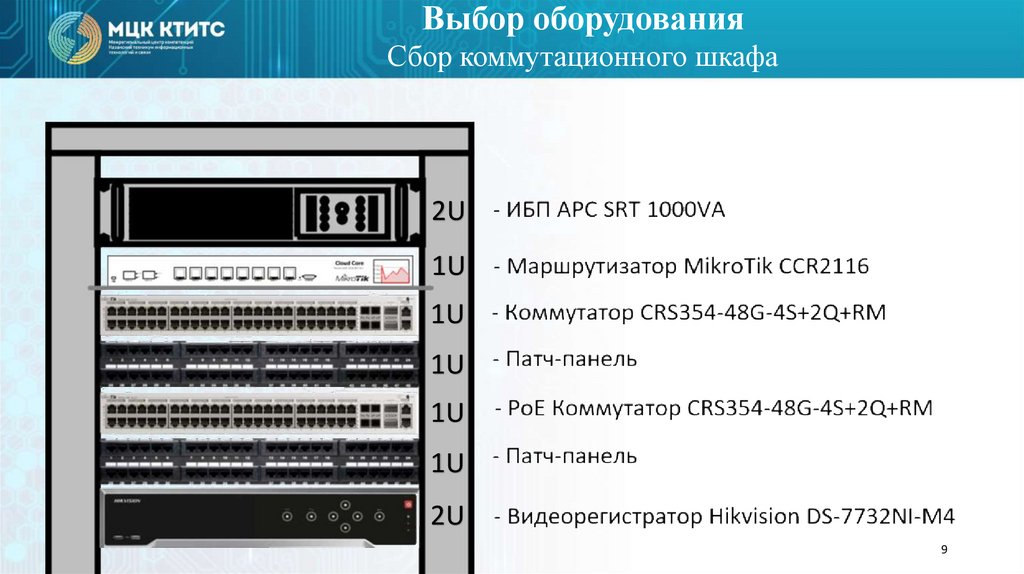

9.

Выбор оборудования
Сбор коммутационного шкафа
2U
1U
1U
1U
1U
1U
2U
9

10.

Обоснование отсутствия розеток RJ45
10

11.

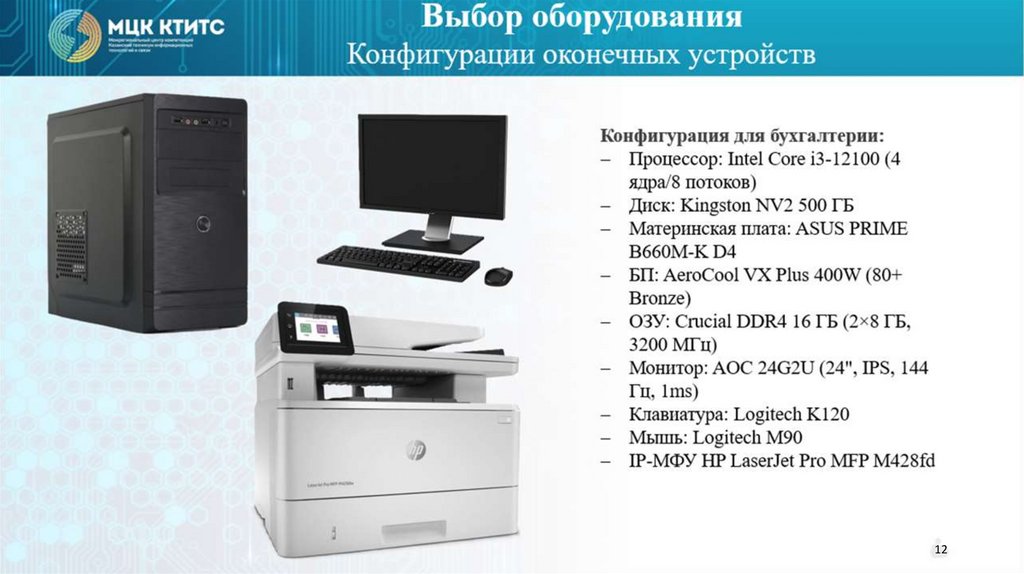

Выбор оборудования
Конфигурации оконечных устройств

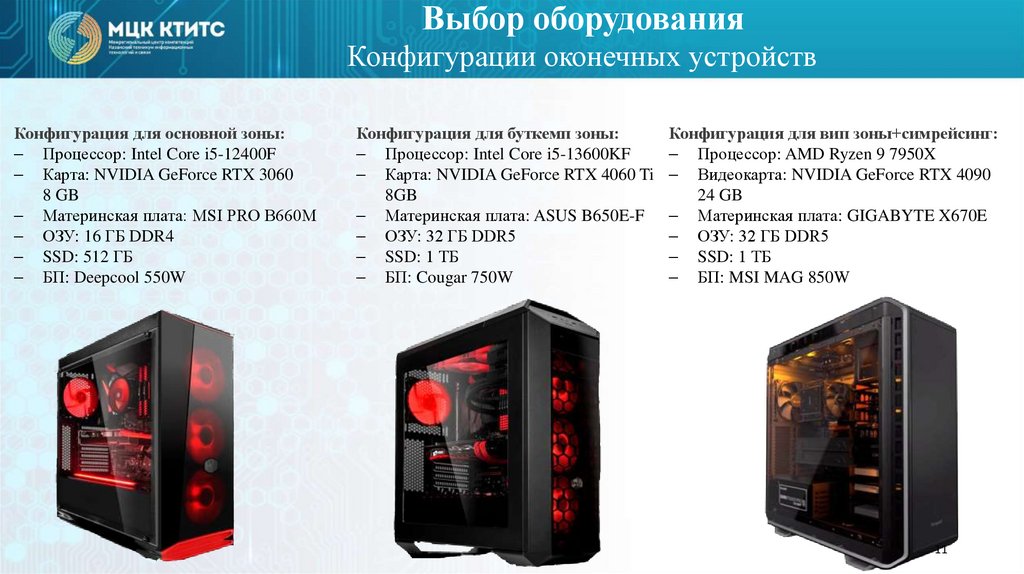

Конфигурация для основной зоны:
Процессор: Intel Core i5-12400F
Карта: NVIDIA GeForce RTX 3060
8 GB
Материнская плата: MSI PRO B660M
ОЗУ: 16 ГБ DDR4
SSD: 512 ГБ
БП: Deepcool 550W
Конфигурация для буткемп зоны:
Процессор: Intel Core i5-13600KF
Карта: NVIDIA GeForce RTX 4060 Ti
8GB
Материнская плата: ASUS B650E-F
ОЗУ: 32 ГБ DDR5
SSD: 1 ТБ
БП: Cougar 750W
Конфигурация для вип зоны+симрейсинг:
Процессор: AMD Ryzen 9 7950X
Видеокарта: NVIDIA GeForce RTX 4090
24 GB
Материнская плата: GIGABYTE X670E
ОЗУ: 32 ГБ DDR5
SSD: 1 ТБ
БП: MSI MAG 850W
11

12.

Выбор оборудования
Периферия ПК основной зоны
ЛOC 24G2U
Razer BlackWidow V3
Razer Viper V2 Pro
HyperX Cloud II
12

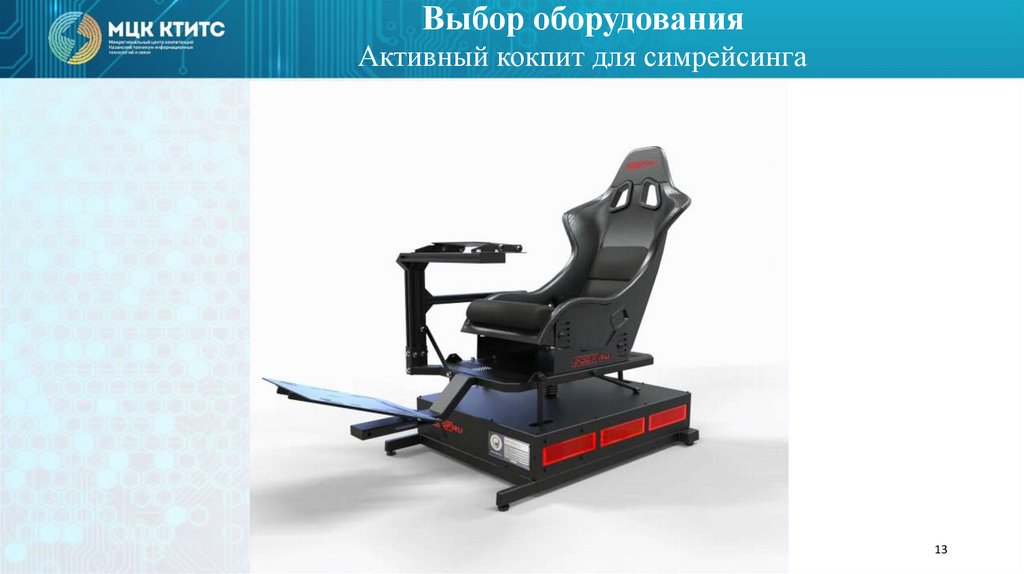

13.

Выбор оборудования
Активный кокпит для симрейсинга
13

14.

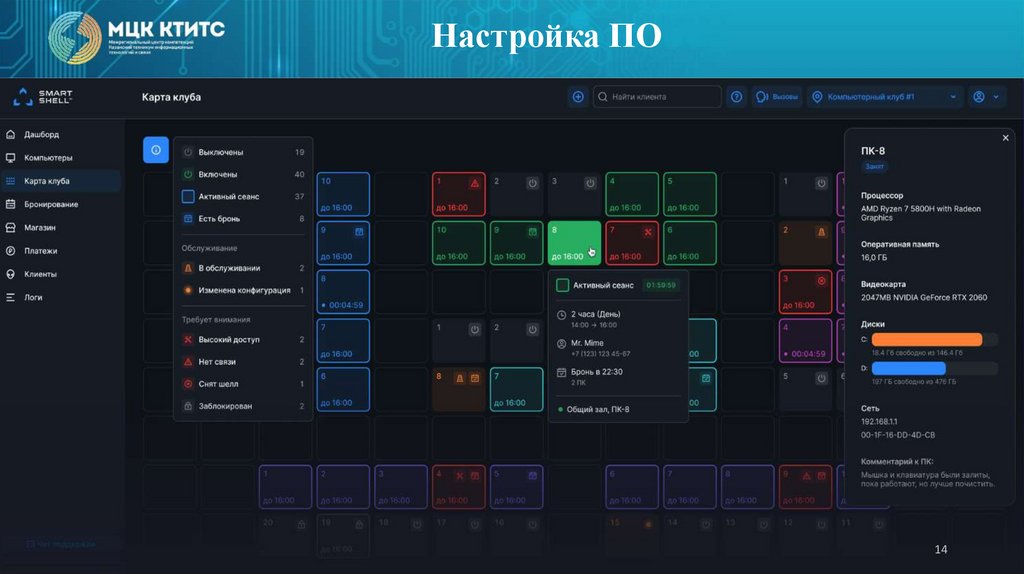

Настройка ПО
14

15.

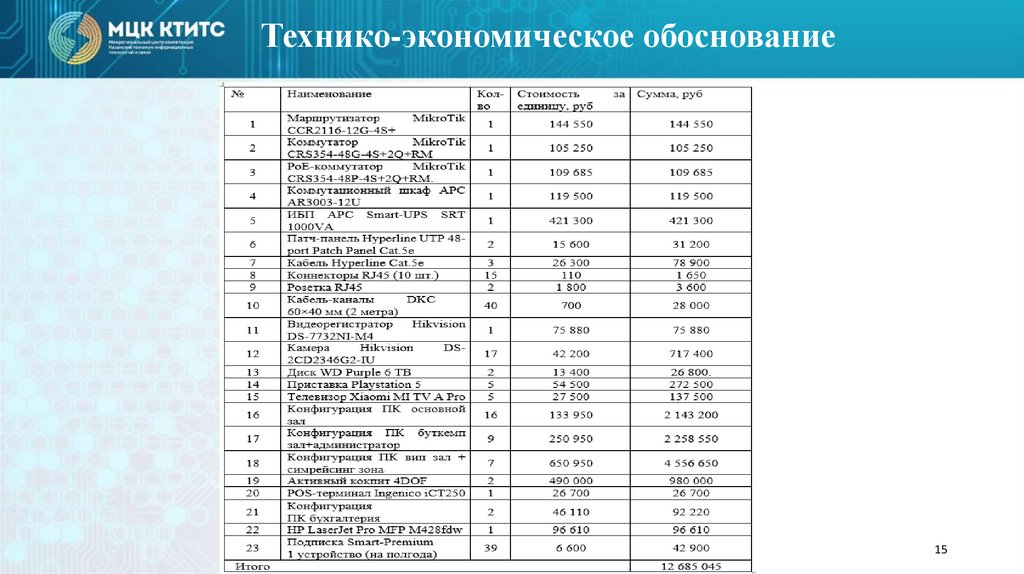

Технико-экономическое обоснование
15

16.

Заключение
В рамках курсового проекта разработана ЛВС для
компьютерного клуба, включающая проектирование топологии,
подбор оборудования, расчет кабелей и планирование наладки.
Основной акцент сделан на надежность и отказоустойчивость
сети. На основе анализа требований выбрано оптимальное
оборудование.
16

17.
