1.

Федеральное государственное бюджетное образовательное учреждение
высшего образования «Курганский государственный университет»
ВОЕННЫЙ УЧЕБНЫЙ ЦЕНТР

2.

Тактическая подготовка тема 2 занятие 1
2

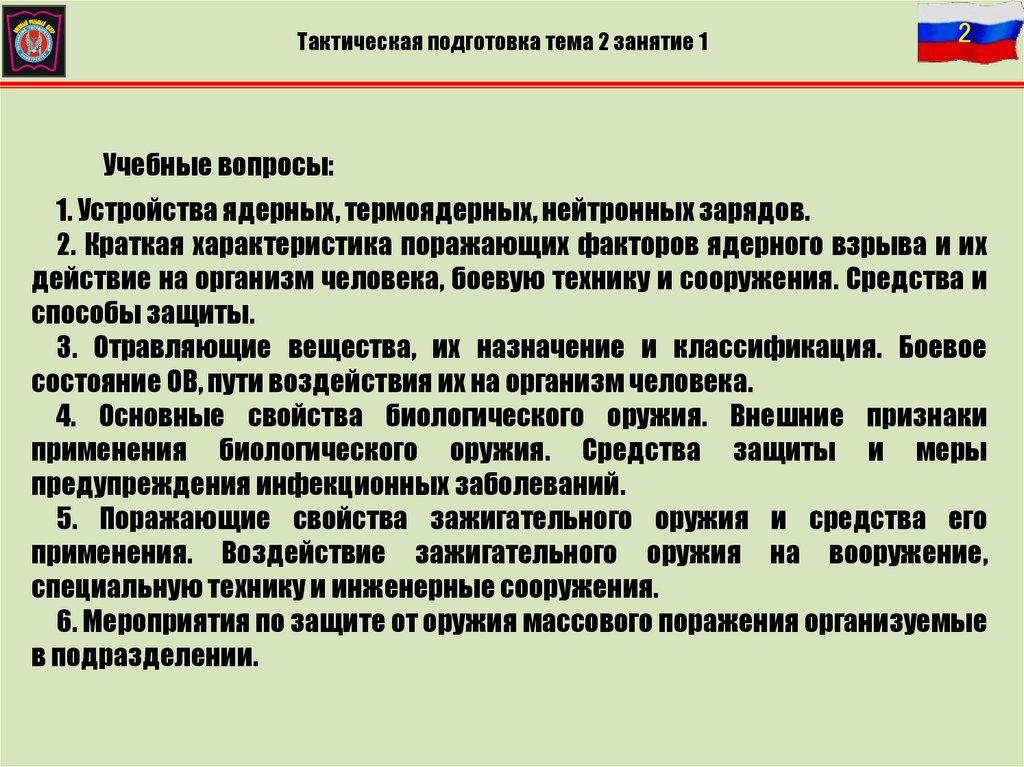

Учебные вопросы:
1. Устройства ядерных, термоядерных, нейтронных зарядов.
2. Краткая характеристика поражающих факторов ядерного взрыва и их
действие на организм человека, боевую технику и сооружения. Средства и
способы защиты.

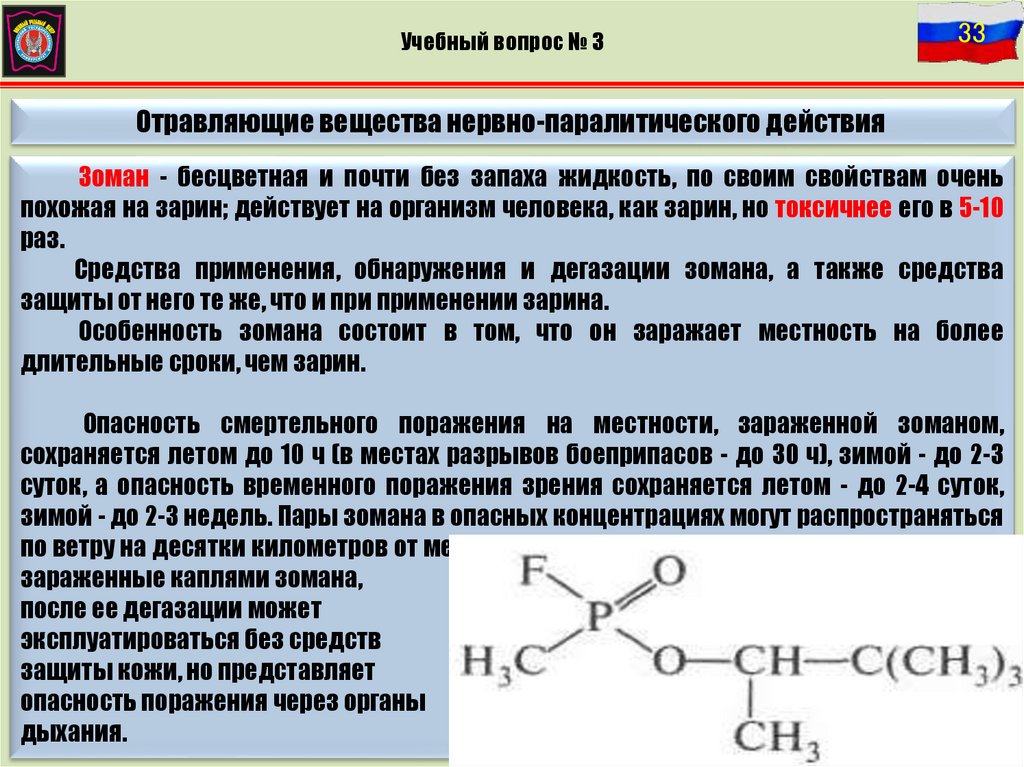

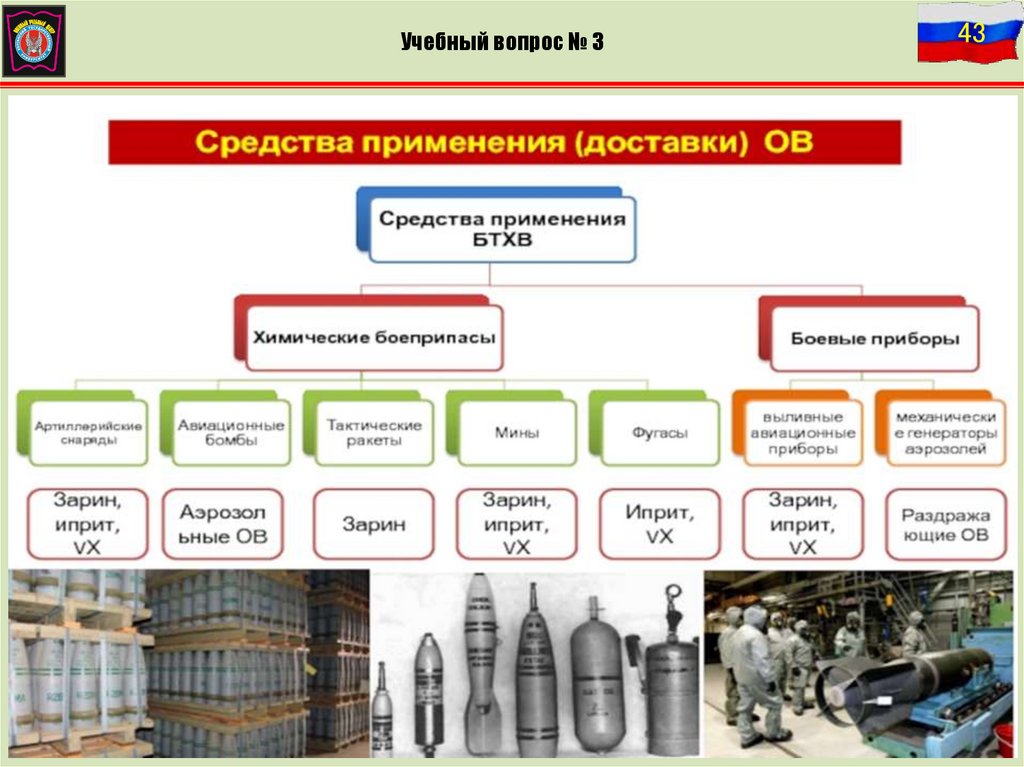

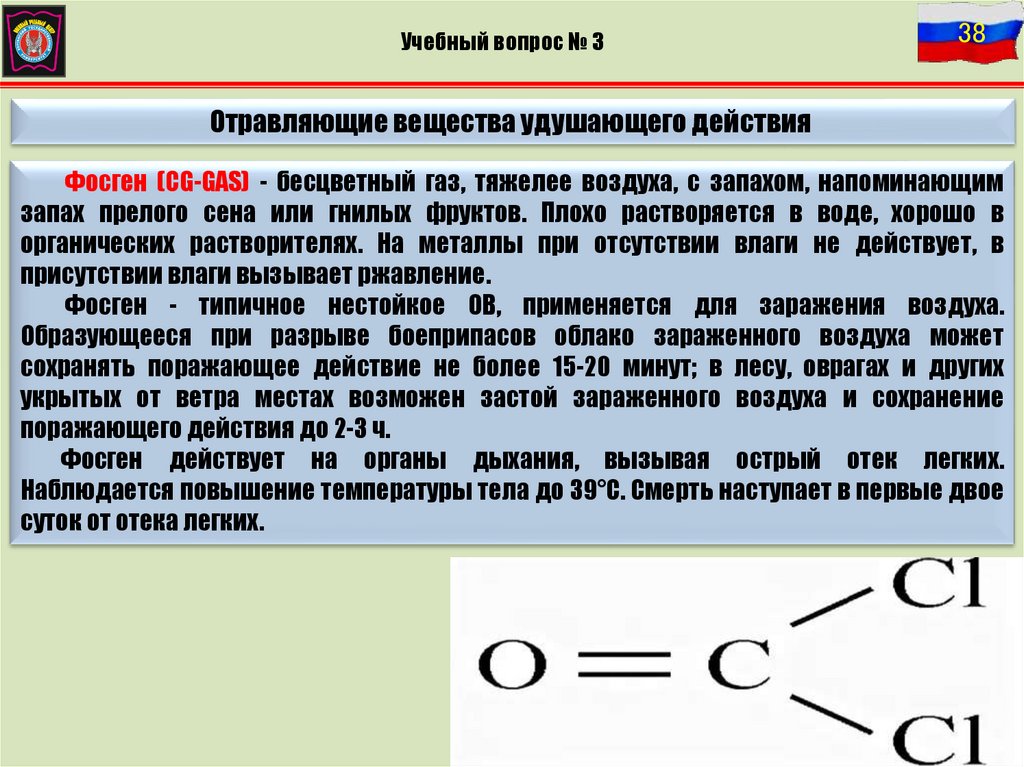

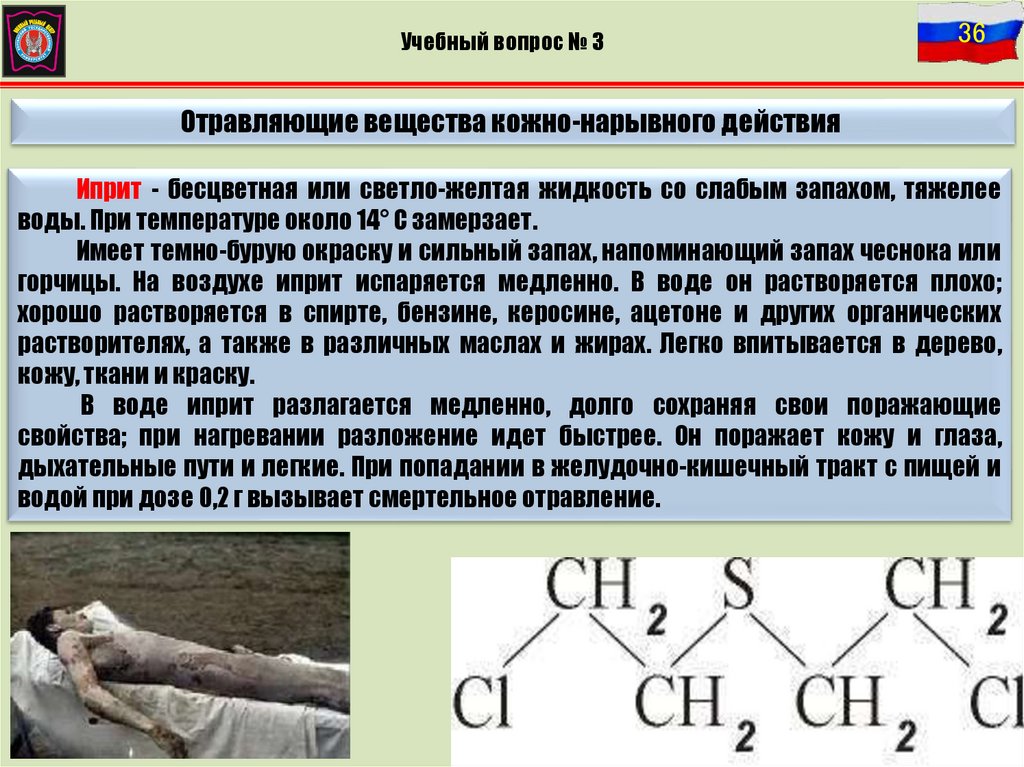

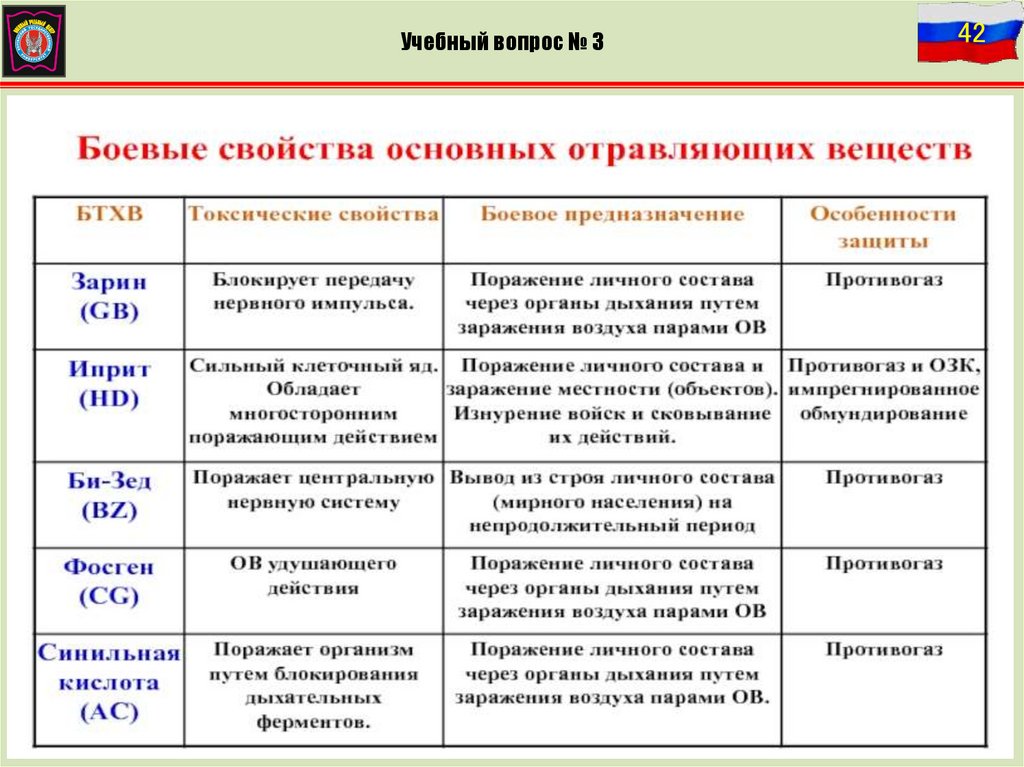

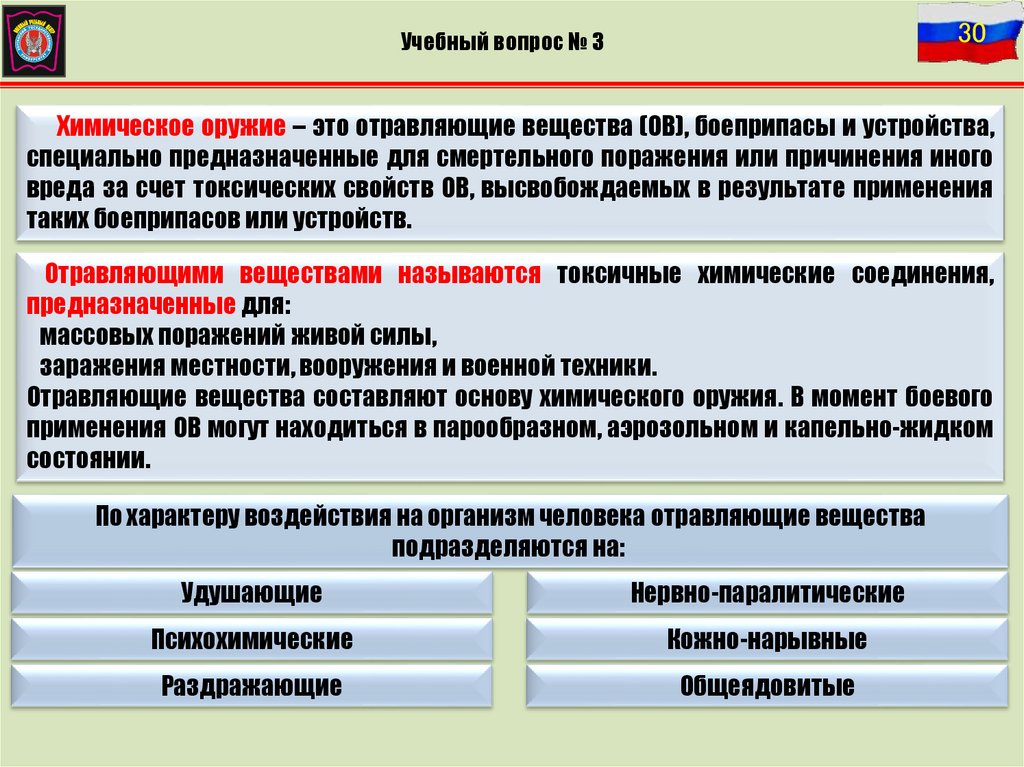

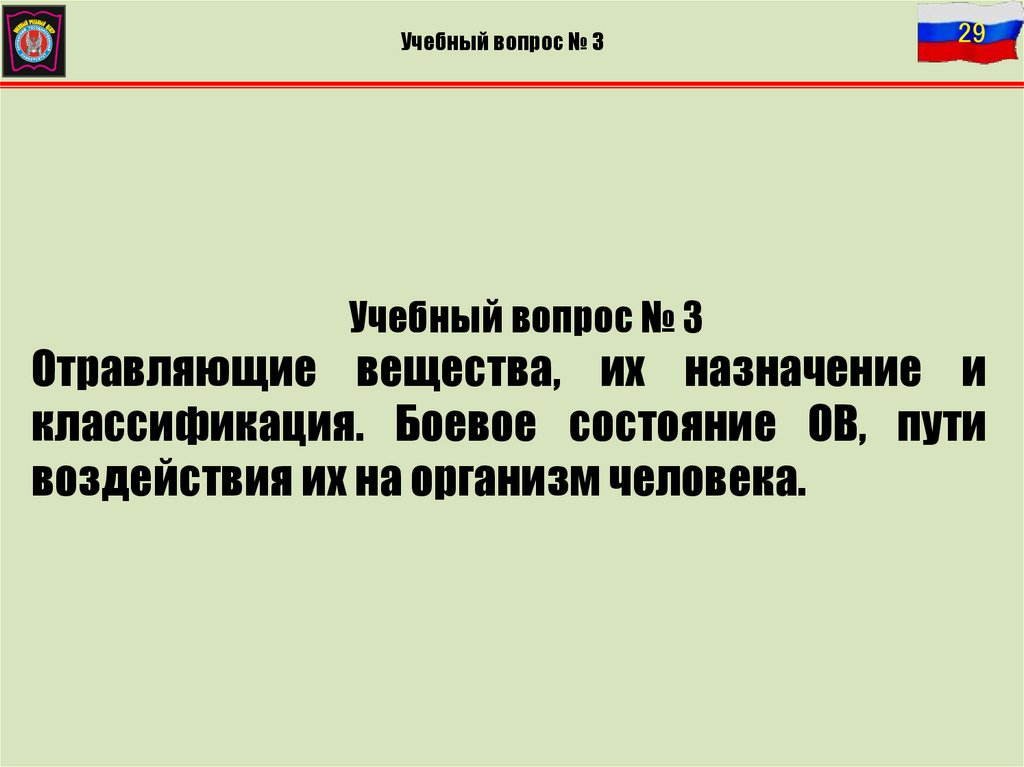

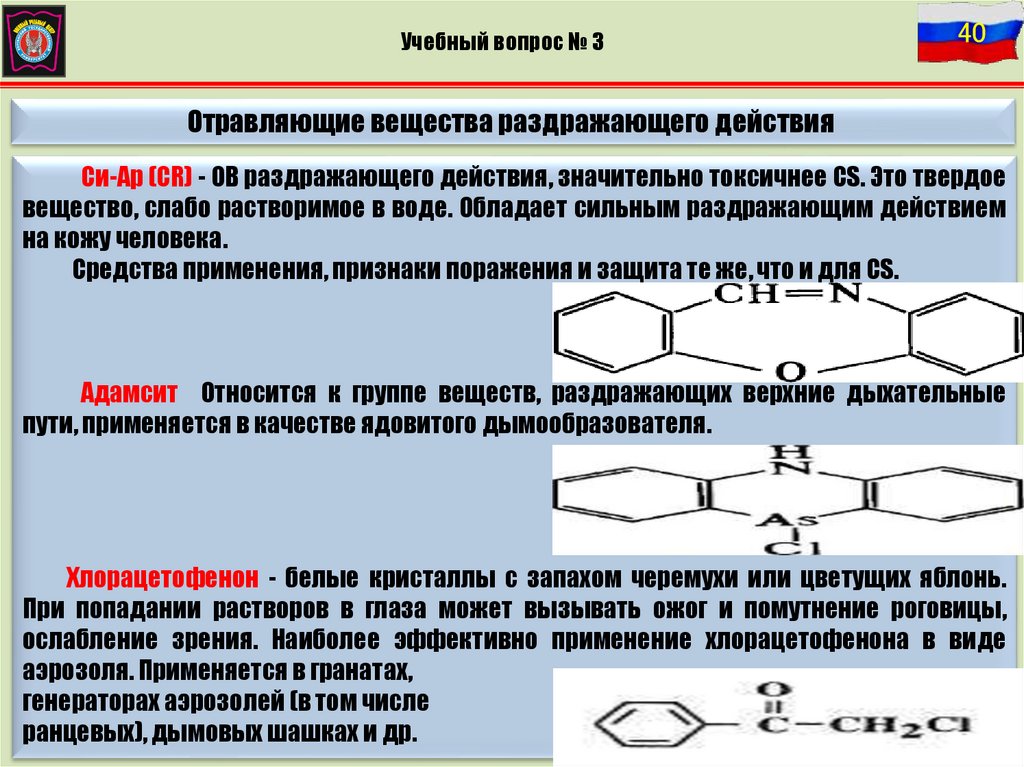

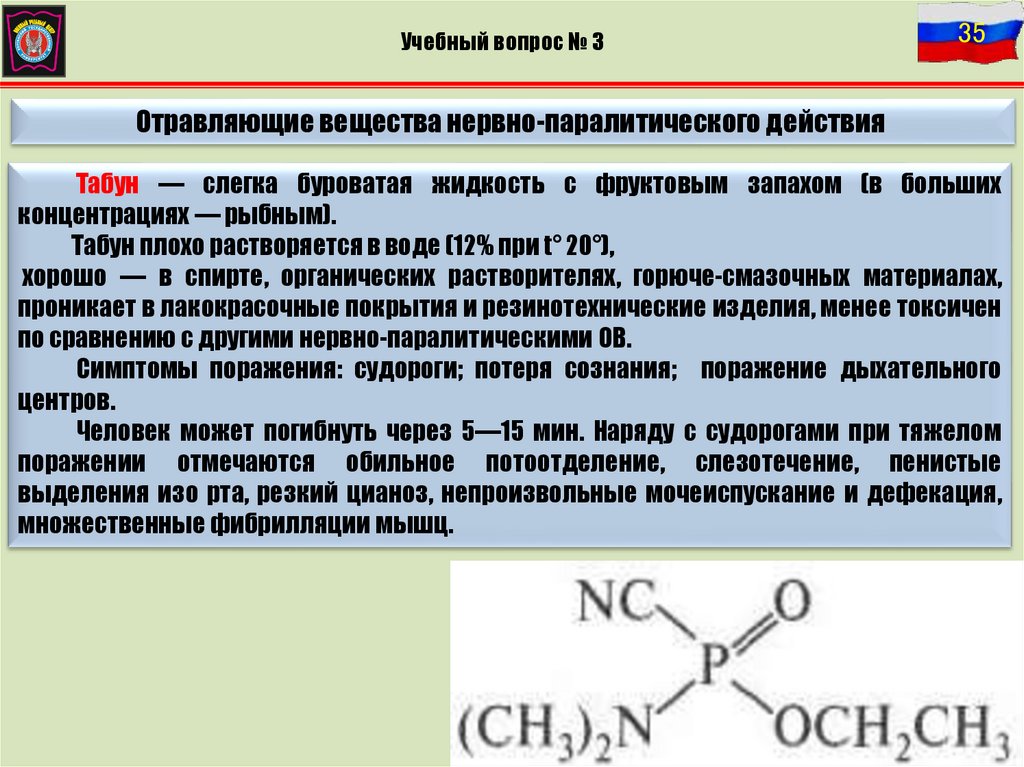

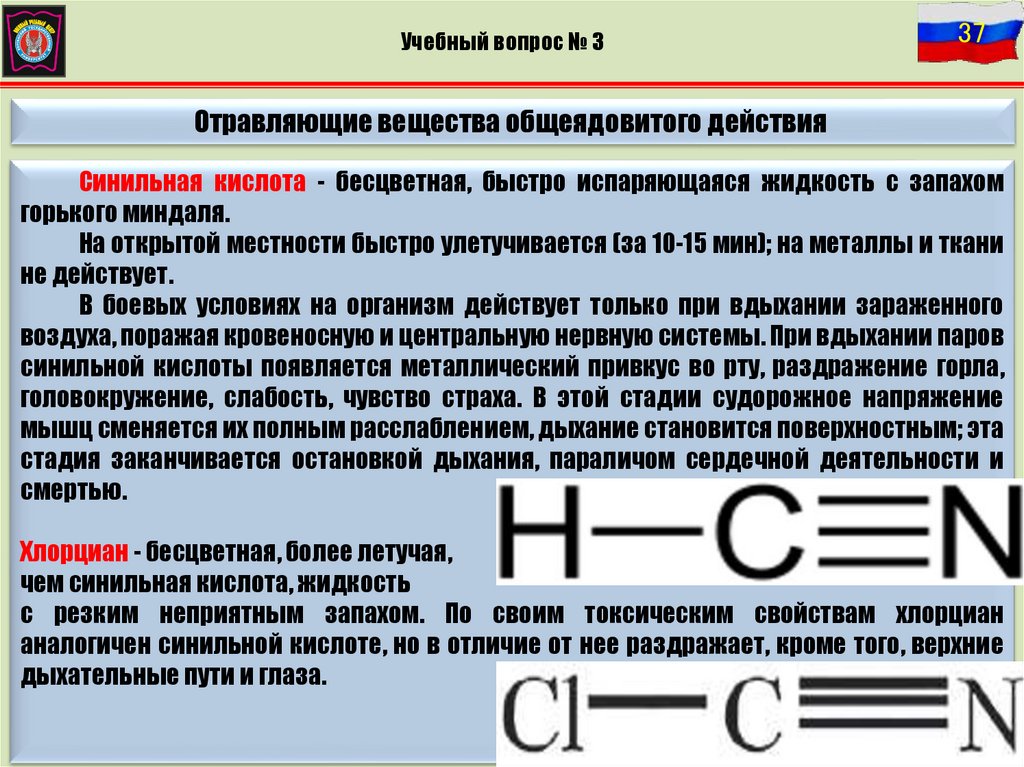

3. Отравляющие вещества, их назначение и классификация. Боевое
состояние ОВ, пути воздействия их на организм человека.

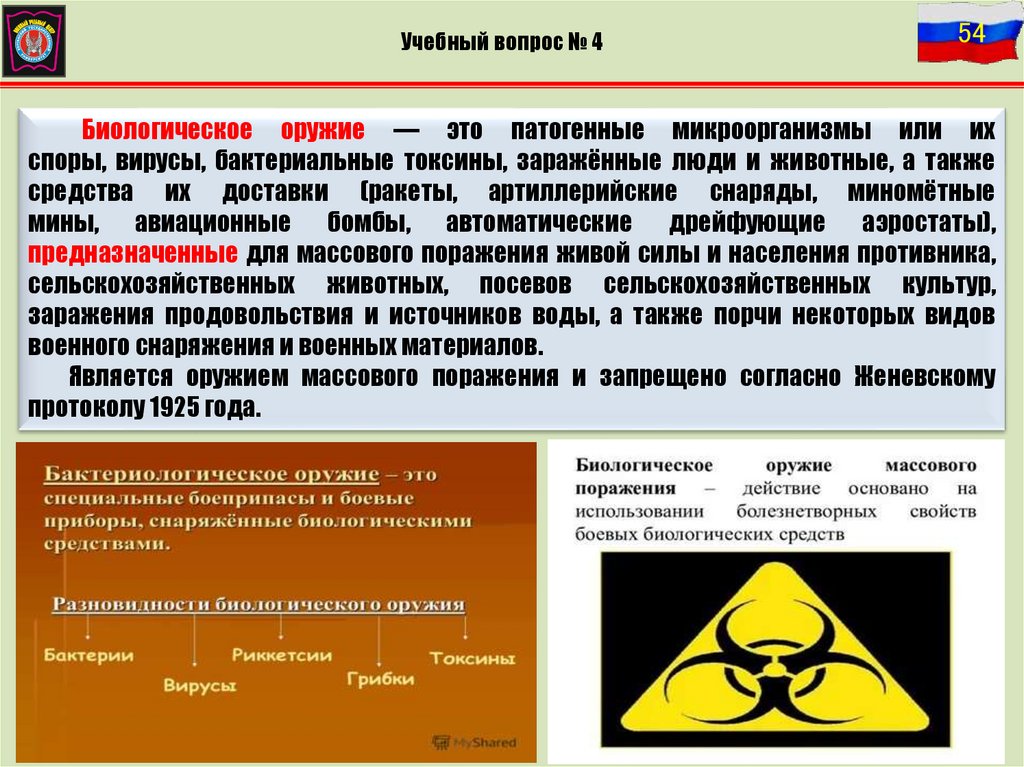

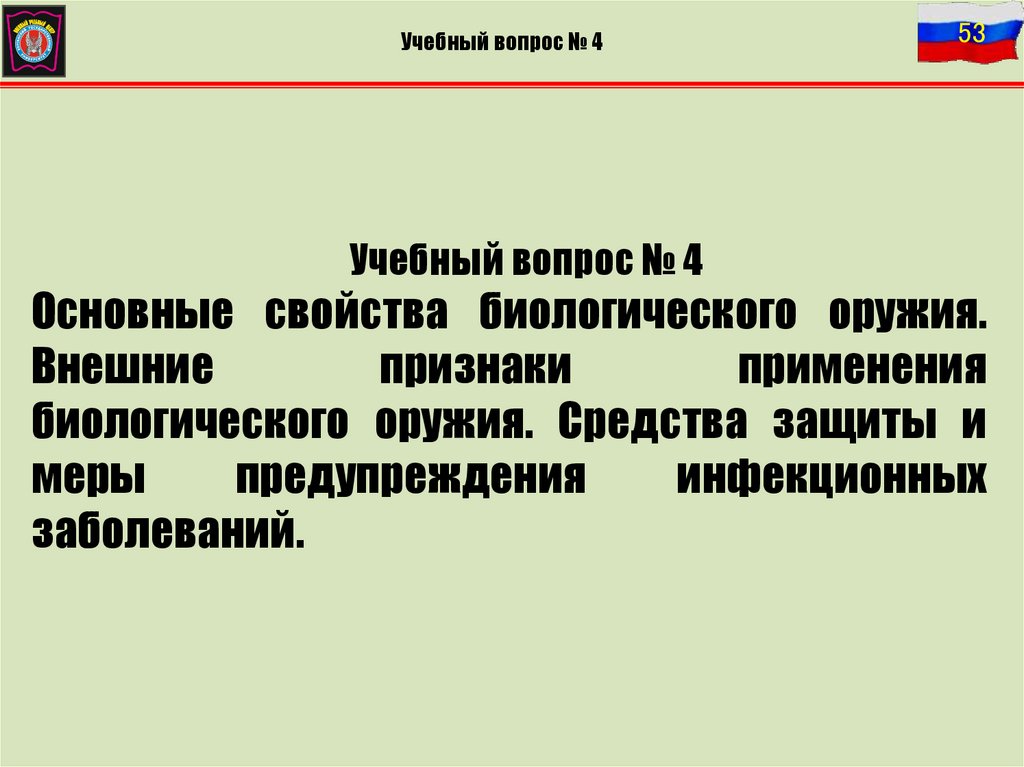

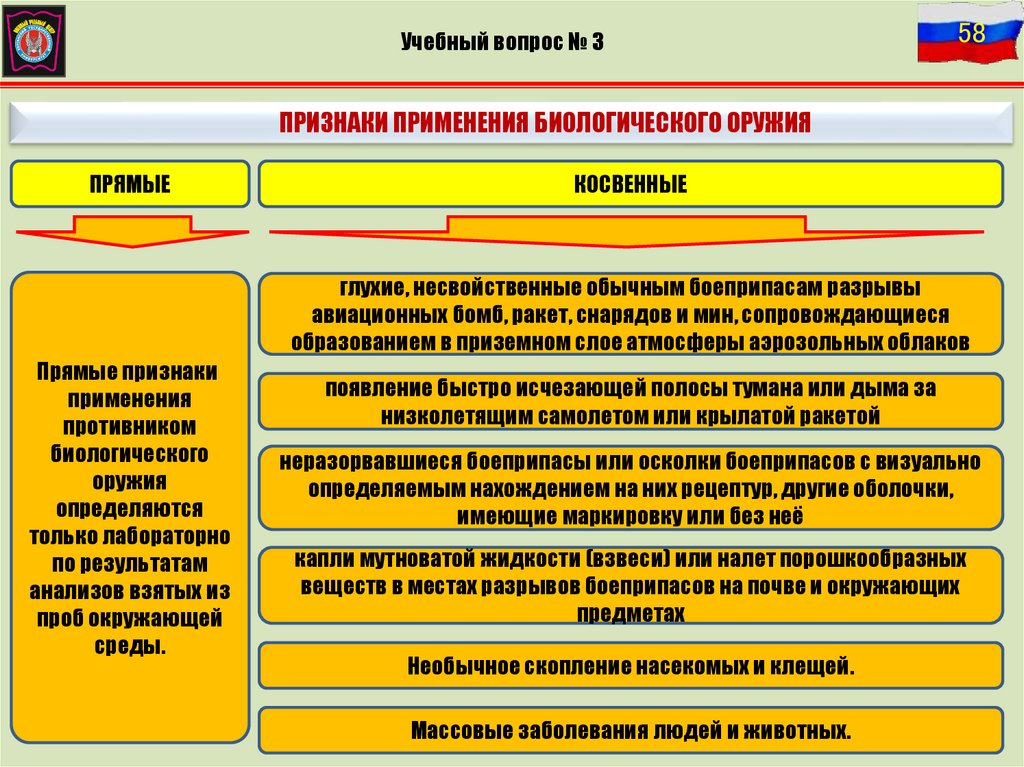

4. Основные свойства биологического оружия. Внешние признаки
применения биологического оружия. Средства защиты и меры
предупреждения инфекционных заболеваний.

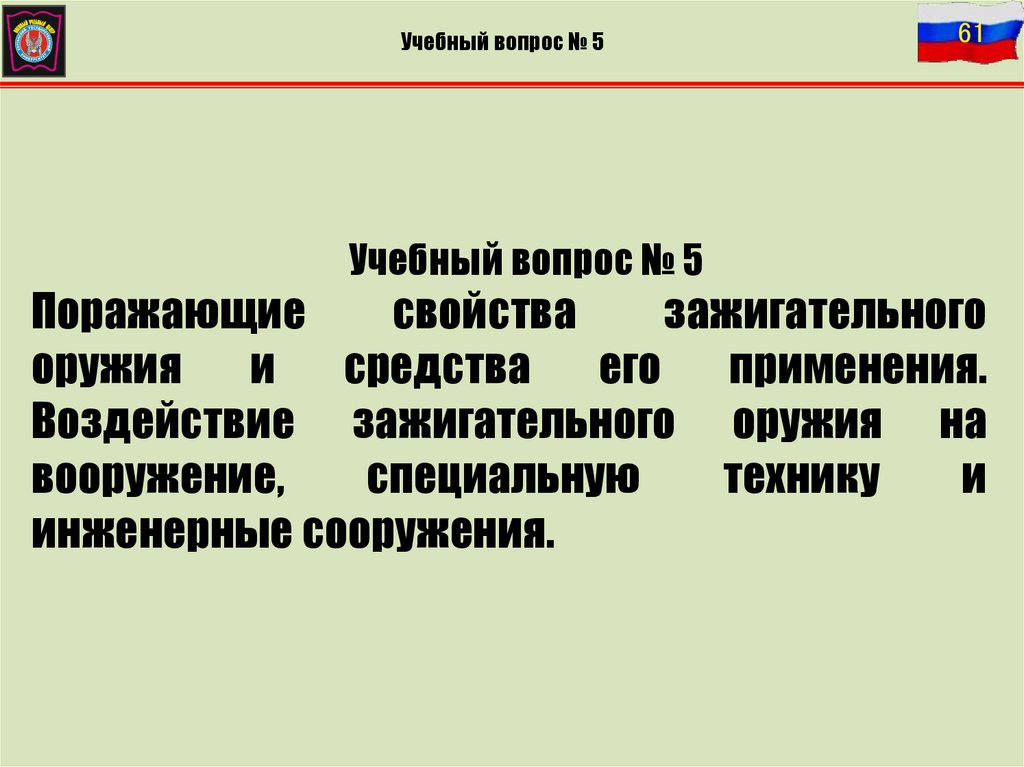

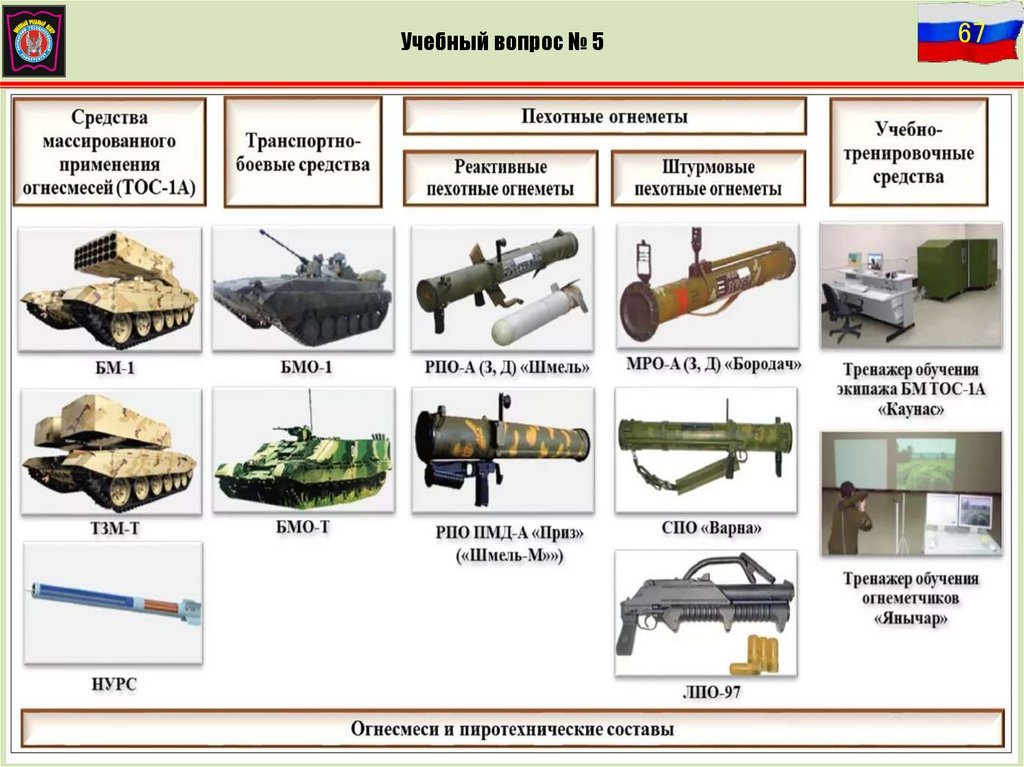

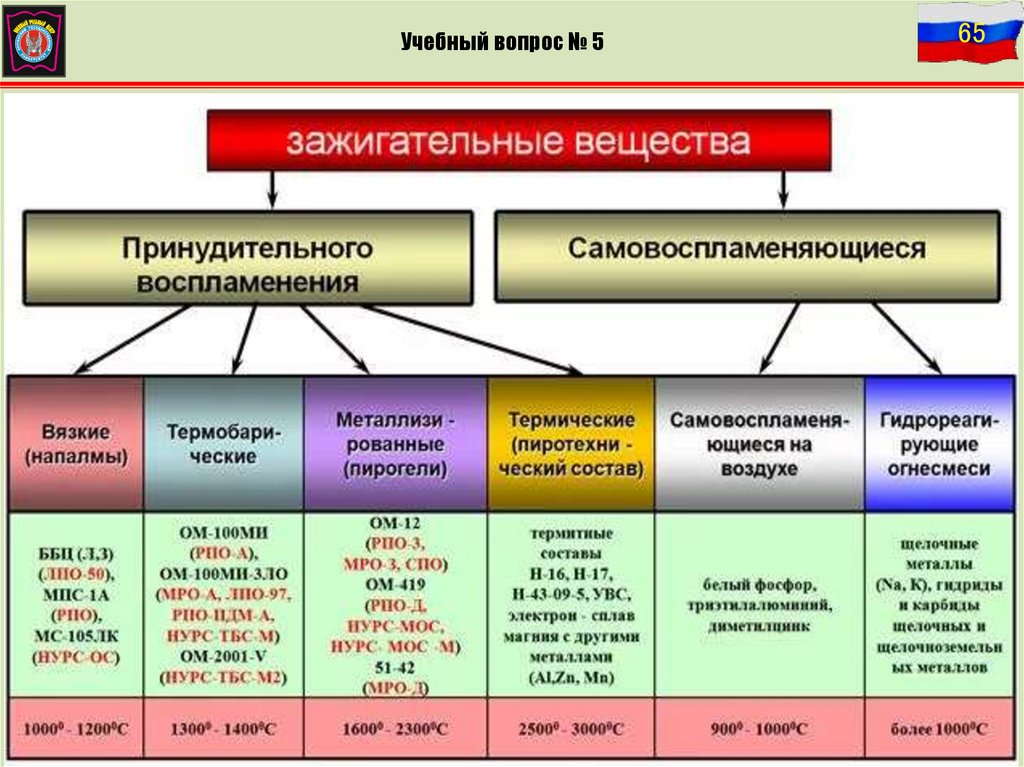

5. Поражающие свойства зажигательного оружия и средства его
применения. Воздействие зажигательного оружия на вооружение,
специальную технику и инженерные сооружения.

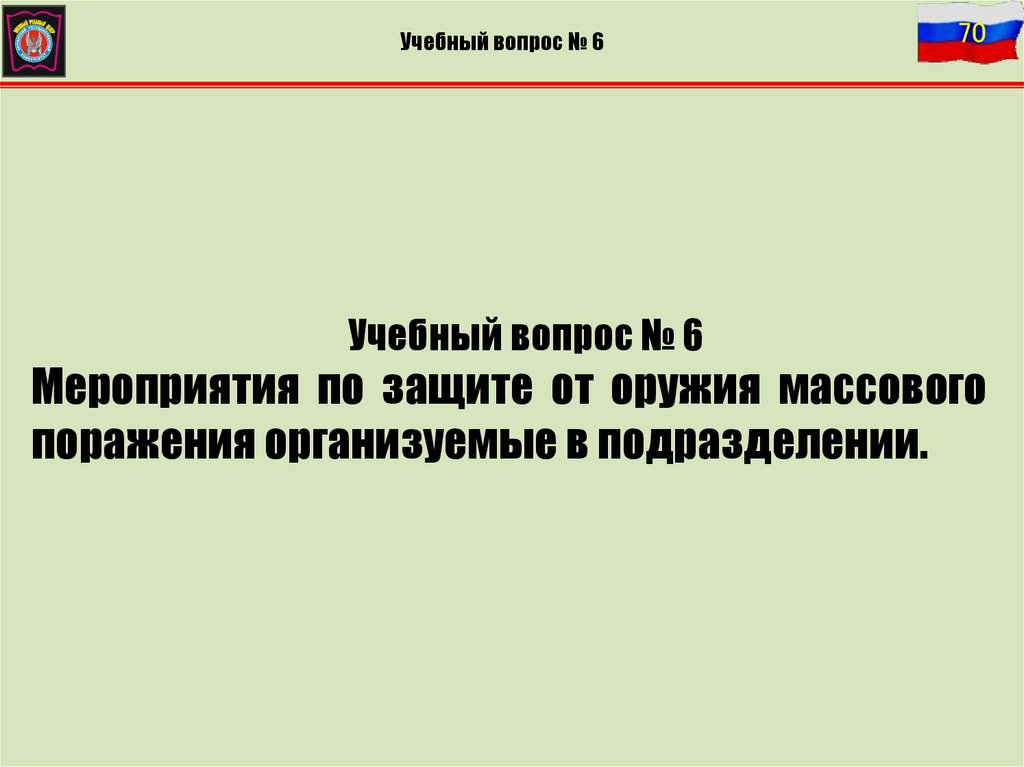

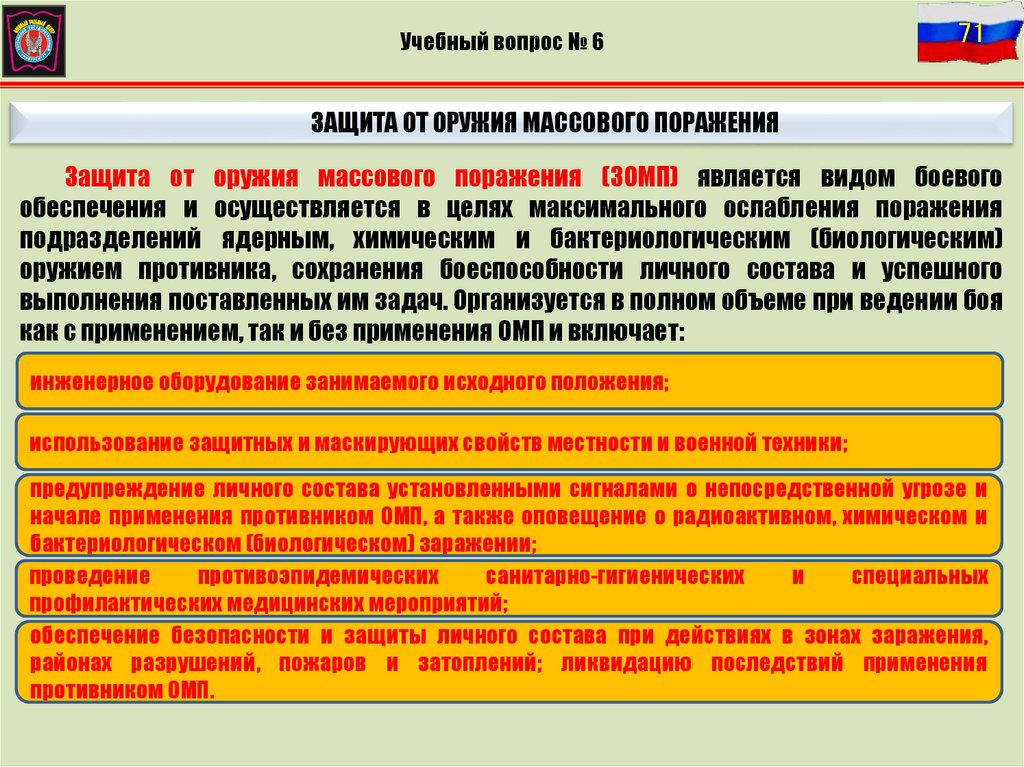

6. Мероприятия по защите от оружия массового поражения организуемые
в подразделении.

3.

3
Война ужасна сама по себе,
но ещё страшнее она
становится, когда люди
забывают об уважении
к противнику и начинают
использовать такие средства,
от которых спастись уже
невозможно.

4.

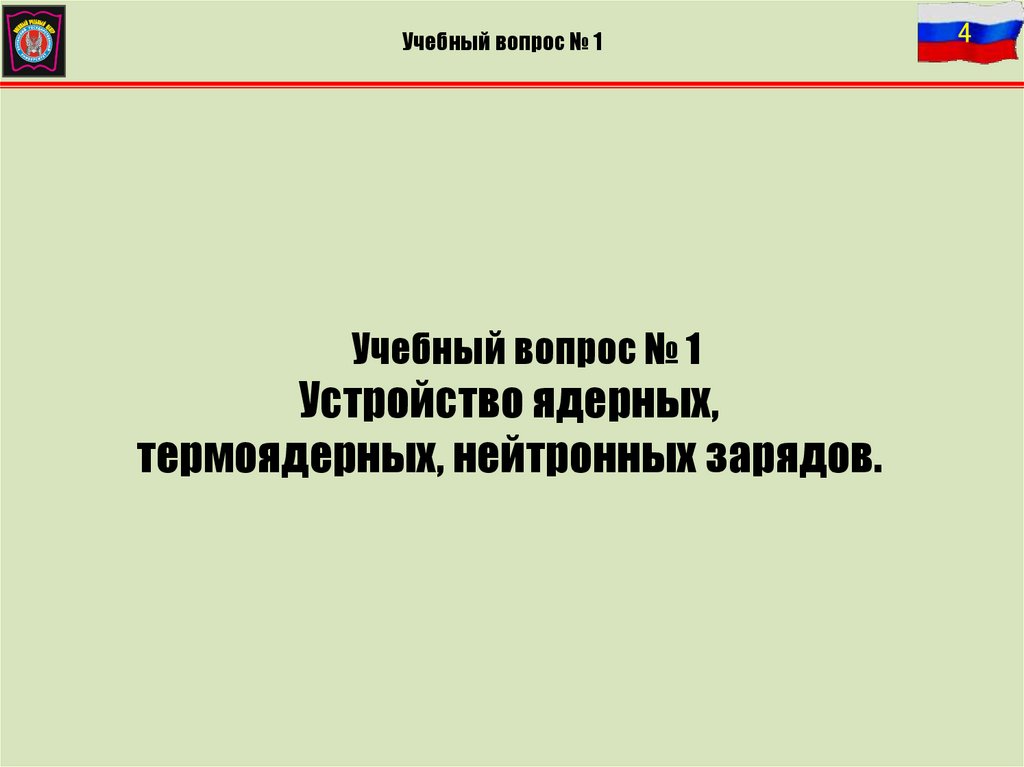

Учебный вопрос № 1
Учебный вопрос № 1
Устройство ядерных,
термоядерных, нейтронных зарядов.
4

5.

Учебный вопрос № 1
5

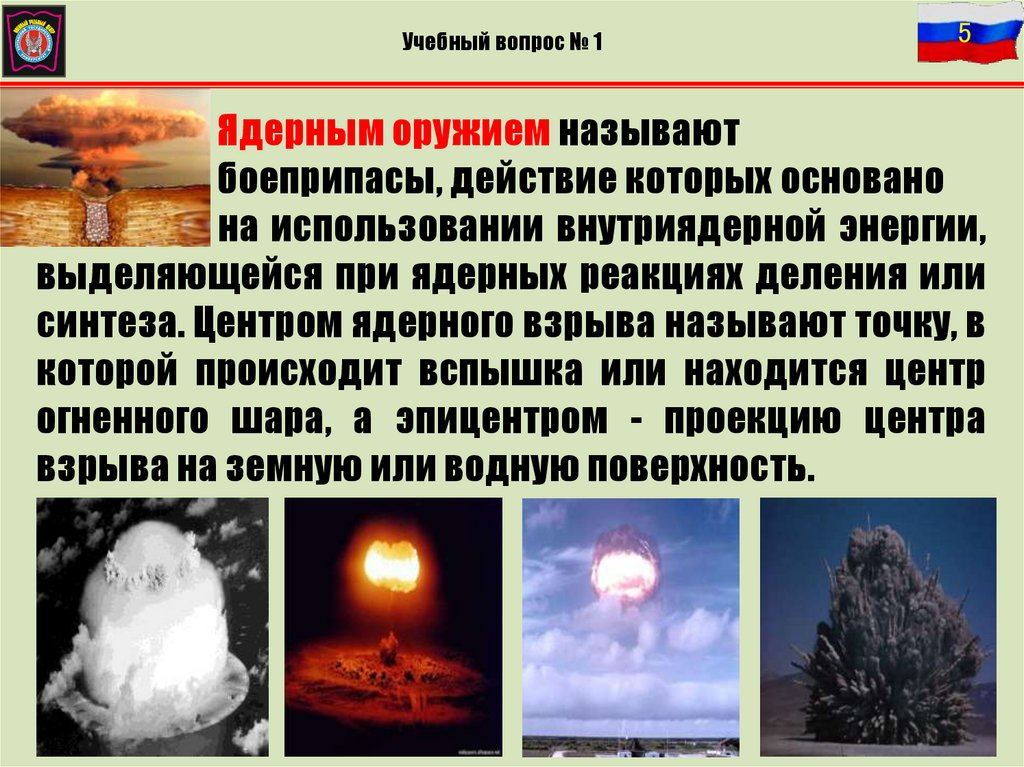

Ядерным оружием называют
боеприпасы, действие которых основано
на использовании внутриядерной энергии,
выделяющейся при ядерных реакциях деления или
синтеза. Центром ядерного взрыва называют точку, в
которой происходит вспышка или находится центр
огненного шара, а эпицентром - проекцию центра
взрыва на земную или водную поверхность.

6.

6
Учебный вопрос № 1

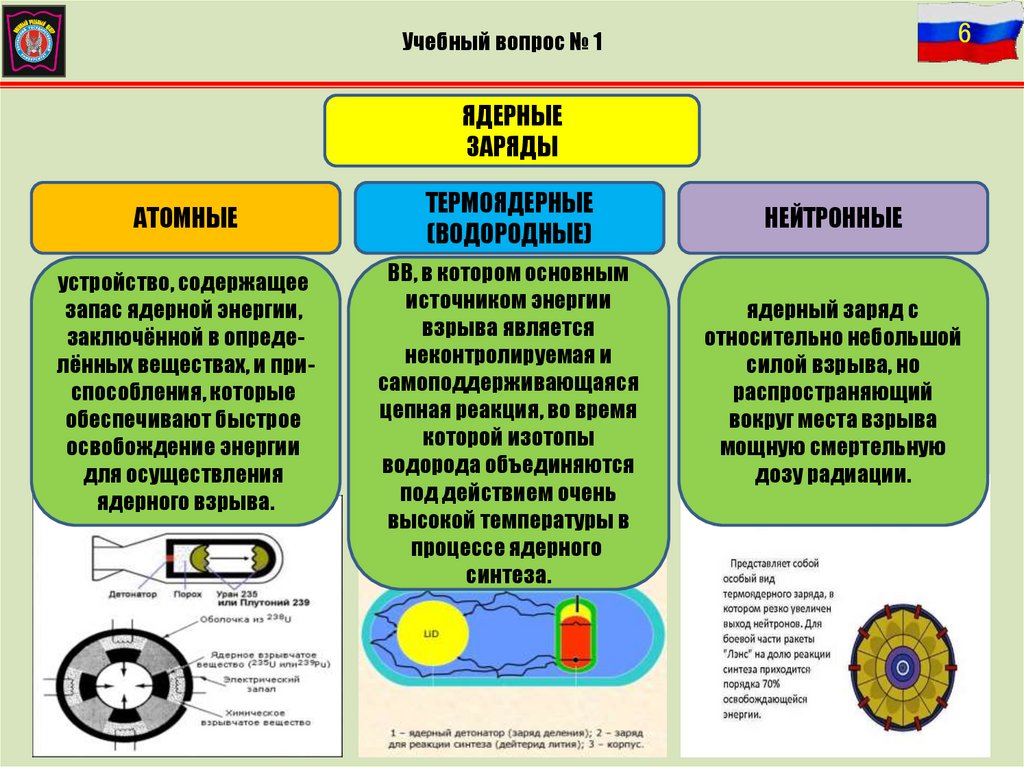

ЯДЕРНЫЕ
ЗАРЯДЫ
АТОМНЫЕ
устройство, содержащее
запас ядерной энергии,
заключённой в определённых веществах, и приспособления, которые
обеспечивают быстрое
освобождение энергии
для осуществления
ядерного взрыва.
ТЕРМОЯДЕРНЫЕ
(ВОДОРОДНЫЕ)
ВВ, в котором основным
источником энергии
взрыва является
неконтролируемая и
самоподдерживающаяся
цепная реакция, во время
которой изотопы
водорода объединяются
под действием очень
высокой температуры в
процессе ядерного
синтеза.
НЕЙТРОННЫЕ
ядерный заряд с
относительно небольшой
силой взрыва, но
распространяющий
вокруг места взрыва
мощную смертельную
дозу радиации.

7.

7
Учебный вопрос № 1

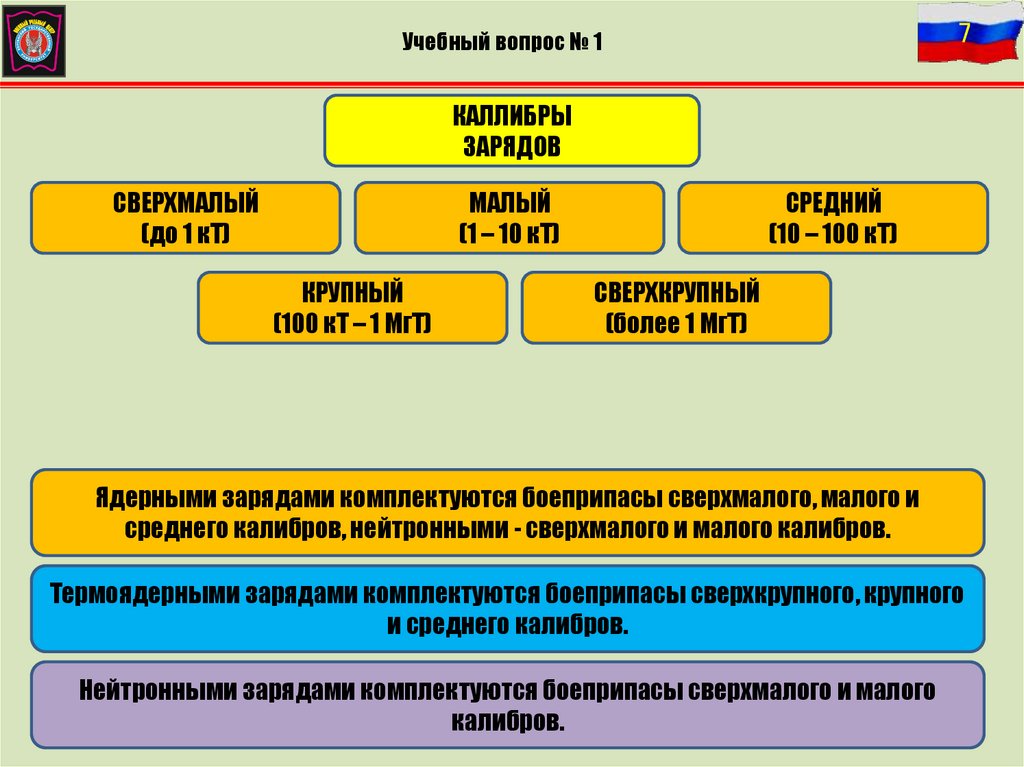

КАЛЛИБРЫ
ЗАРЯДОВ
МАЛЫЙ
(1 – 10 кТ)
СВЕРХМАЛЫЙ
(до 1 кТ)
КРУПНЫЙ
(100 кТ – 1 МгТ)
СРЕДНИЙ
(10 – 100 кТ)
СВЕРХКРУПНЫЙ
(более 1 МгТ)
Ядерными зарядами комплектуются боеприпасы сверхмалого, малого и
среднего калибров, нейтронными - сверхмалого и малого калибров.
Термоядерными зарядами комплектуются боеприпасы сверхкрупного, крупного
и среднего калибров.
Нейтронными зарядами комплектуются боеприпасы сверхмалого и малого
калибров.

8.

8
Учебный вопрос № 1

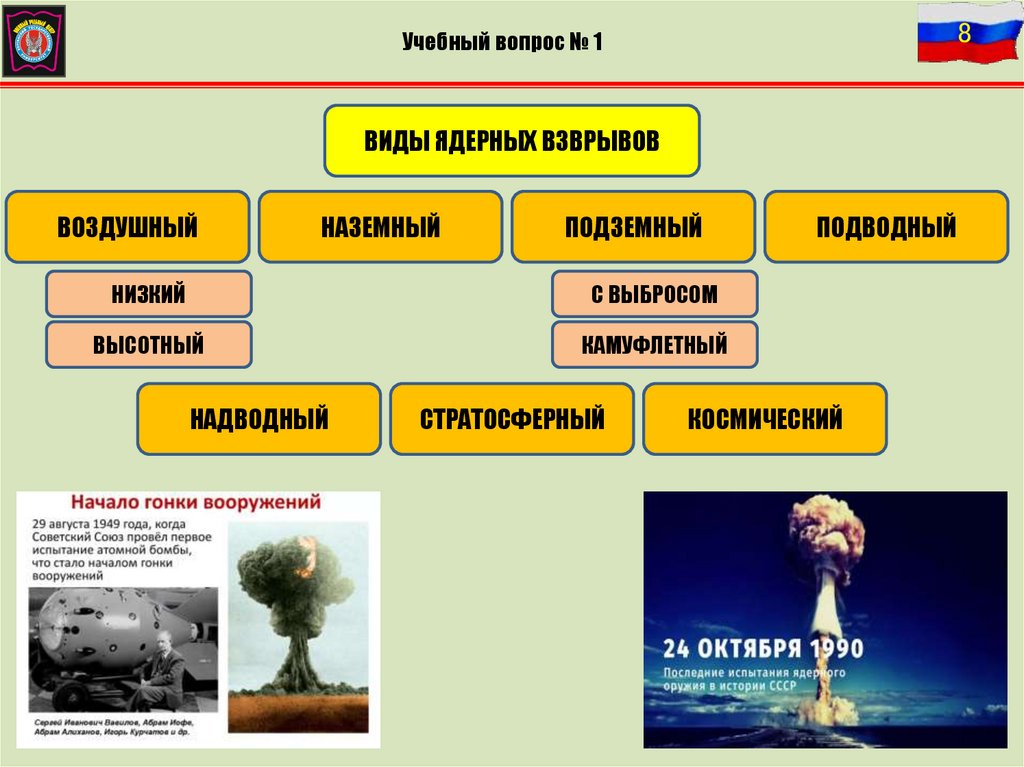

ВИДЫ ЯДЕРНЫХ ВЗВРЫВОВ
ВОЗДУШНЫЙ
НАЗЕМНЫЙ
ПОДЗЕМНЫЙ
НИЗКИЙ
С ВЫБРОСОМ
ВЫСОТНЫЙ
КАМУФЛЕТНЫЙ
НАДВОДНЫЙ
СТРАТОСФЕРНЫЙ
ПОДВОДНЫЙ
КОСМИЧЕСКИЙ

9.

9
Учебный вопрос № 1

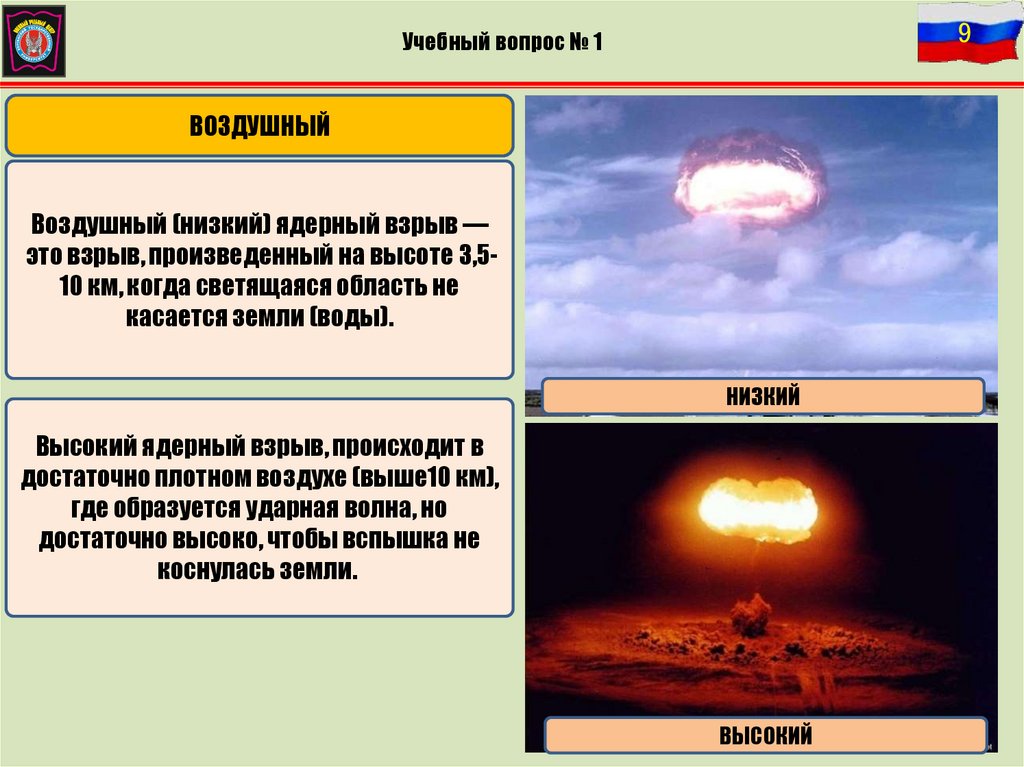

ВОЗДУШНЫЙ
Воздушный (низкий) ядерный взрыв —
это взрыв, произведенный на высоте 3,510 км, когда светящаяся область не
касается земли (воды).
НИЗКИЙ
Высокий ядерный взрыв, происходит в
достаточно плотном воздухе (выше10 км),
где образуется ударная волна, но
достаточно высоко, чтобы вспышка не
коснулась земли.
ВЫСОКИЙ

10.

Учебный вопрос № 1

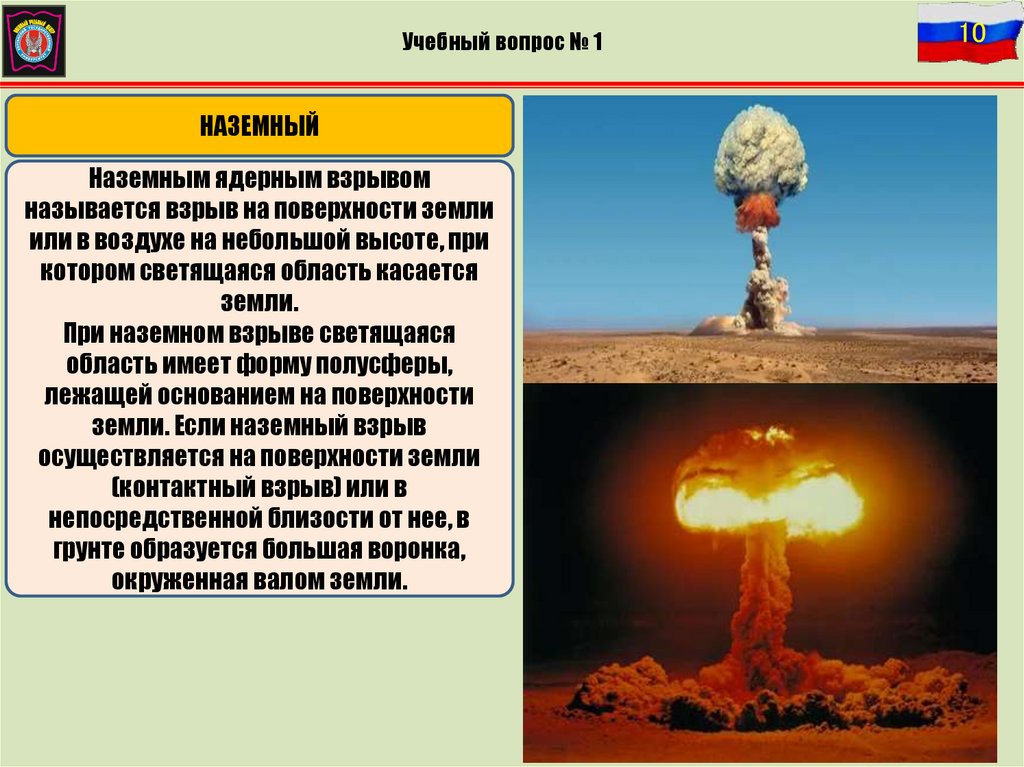

НАЗЕМНЫЙ
Наземным ядерным взрывом
называется взрыв на поверхности земли
или в воздухе на небольшой высоте, при
котором светящаяся область касается
земли.
При наземном взрыве светящаяся
область имеет форму полусферы,
лежащей основанием на поверхности
земли. Если наземный взрыв
осуществляется на поверхности земли
(контактный взрыв) или в
непосредственной близости от нее, в
грунте образуется большая воронка,
окруженная валом земли.
10

11.

11
Учебный вопрос № 1

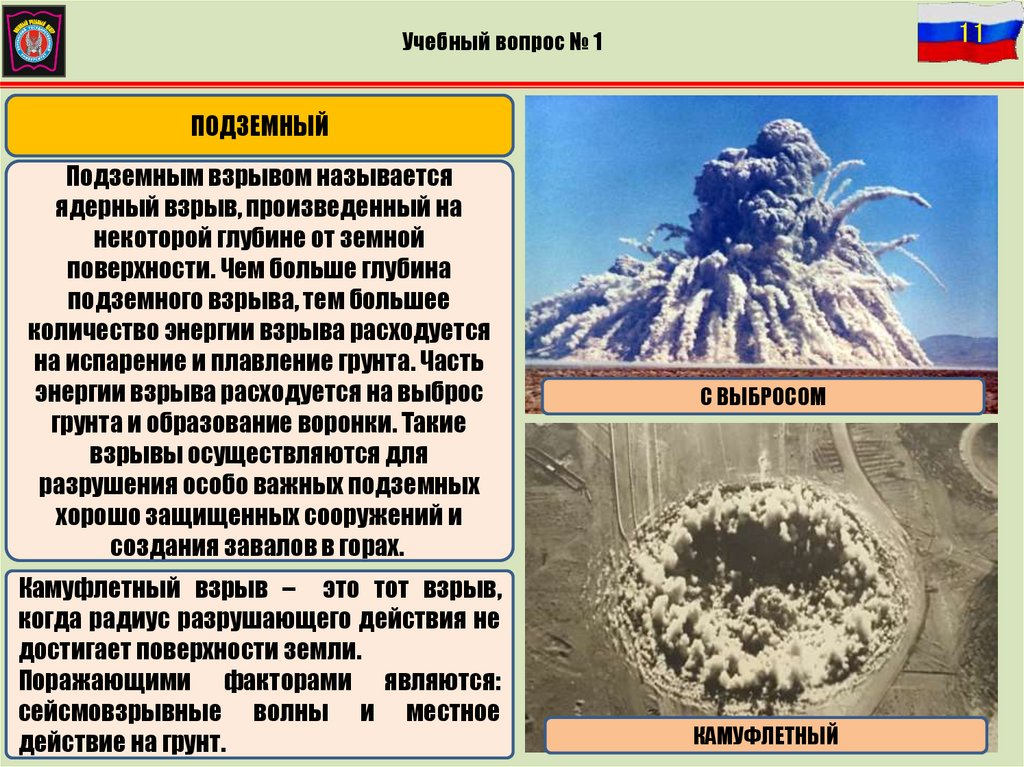

ПОДЗЕМНЫЙ
Подземным взрывом называется
ядерный взрыв, произведенный на
некоторой глубине от земной
поверхности. Чем больше глубина
подземного взрыва, тем большее
количество энергии взрыва расходуется
на испарение и плавление грунта. Часть
энергии взрыва расходуется на выброс
грунта и образование воронки. Такие
взрывы осуществляются для
разрушения особо важных подземных
хорошо защищенных сооружений и
создания завалов в горах.
Камуфлетный взрыв – это тот взрыв,
когда радиус разрушающего действия не
достигает поверхности земли.
Поражающими факторами являются:
сейсмовзрывные волны и местное
действие на грунт.
С ВЫБРОСОМ
КАМУФЛЕТНЫЙ

12.

Учебный вопрос № 1
ПОДВОДНЫЙ

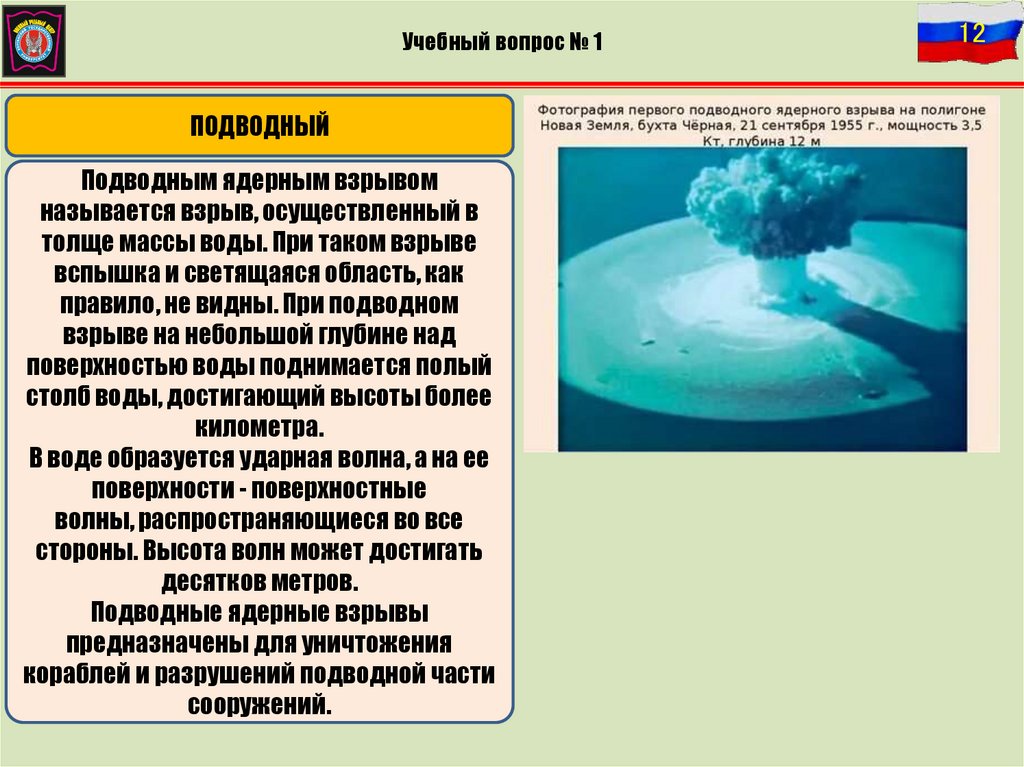

Подводным ядерным взрывом
называется взрыв, осуществленный в
толще массы воды. При таком взрыве
вспышка и светящаяся область, как
правило, не видны. При подводном
взрыве на небольшой глубине над
поверхностью воды поднимается полый
столб воды, достигающий высоты более
километра.
В воде образуется ударная волна, а на ее
поверхности - поверхностные
волны, распространяющиеся во все
стороны. Высота волн может достигать
десятков метров.
Подводные ядерные взрывы
предназначены для уничтожения
кораблей и разрушений подводной части
сооружений.
12

13.

Учебный вопрос № 1

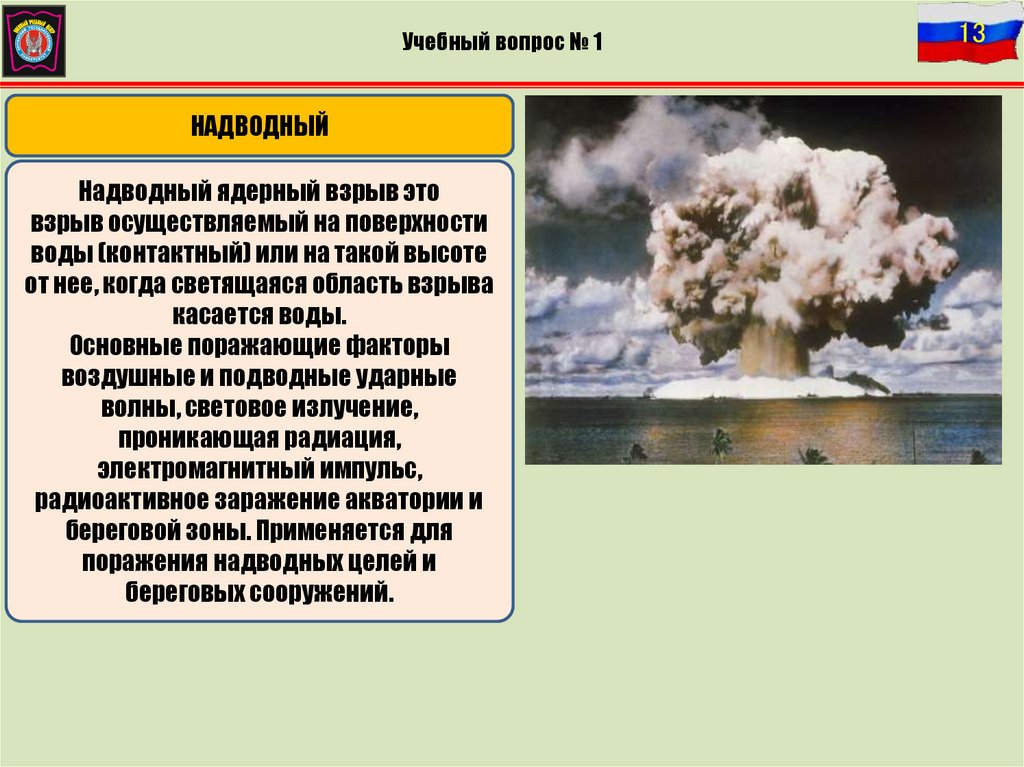

НАДВОДНЫЙ
Надводный ядерный взрыв это
взрыв осуществляемый на поверхности
воды (контактный) или на такой высоте
от нее, когда светящаяся область взрыва
касается воды.
Основные поражающие факторы
воздушные и подводные ударные
волны, световое излучение,
проникающая радиация,
электромагнитный импульс,
радиоактивное заражение акватории и
береговой зоны. Применяется для
поражения надводных целей и
береговых сооружений.
13

14.

Учебный вопрос № 1
СТРАТОСФЕРНЫЙ
Стратосферным ядерным
взрывом называется взрыв,
произведенный выше тропосферы
Земли, на высоте 15 – 80 км.
КОСМИЧЕСКИЙ
Космический ядерный взрыв - взрыв,
произведенный выше тропосферы
Земли, на высоте более 80 км.
14

15.

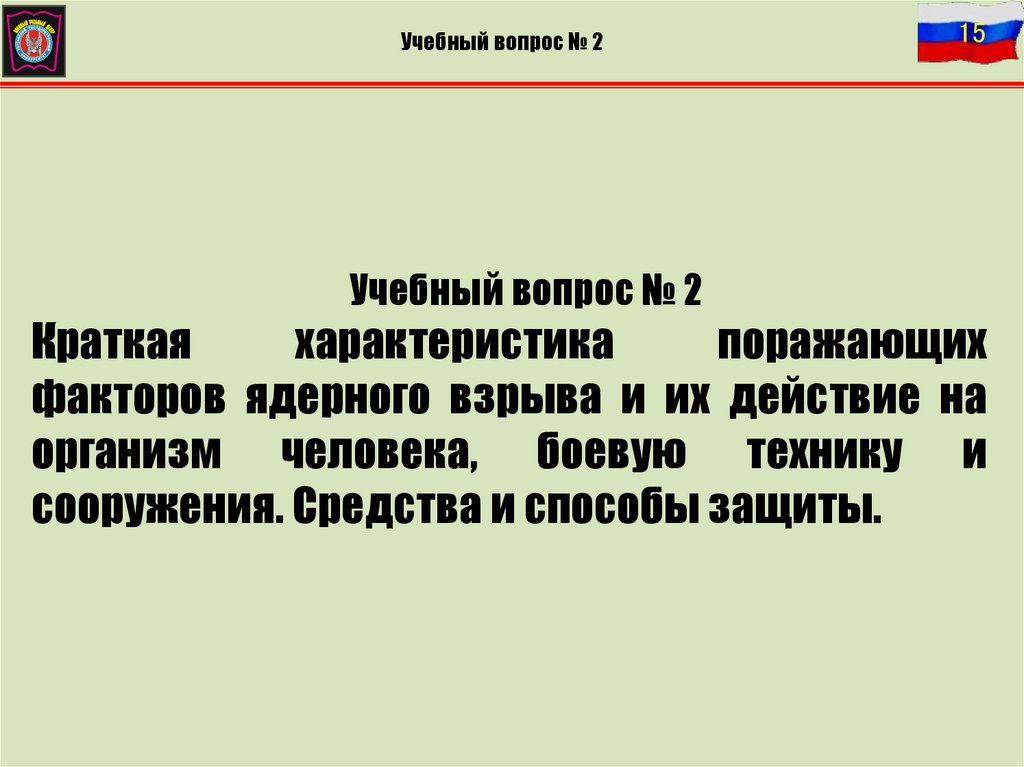

Учебный вопрос № 2
15
Учебный вопрос № 2
Краткая
характеристика
поражающих
факторов ядерного взрыва и их действие на
организм человека, боевую технику и
сооружения. Средства и способы защиты.

16.

16
Учебный вопрос № 2

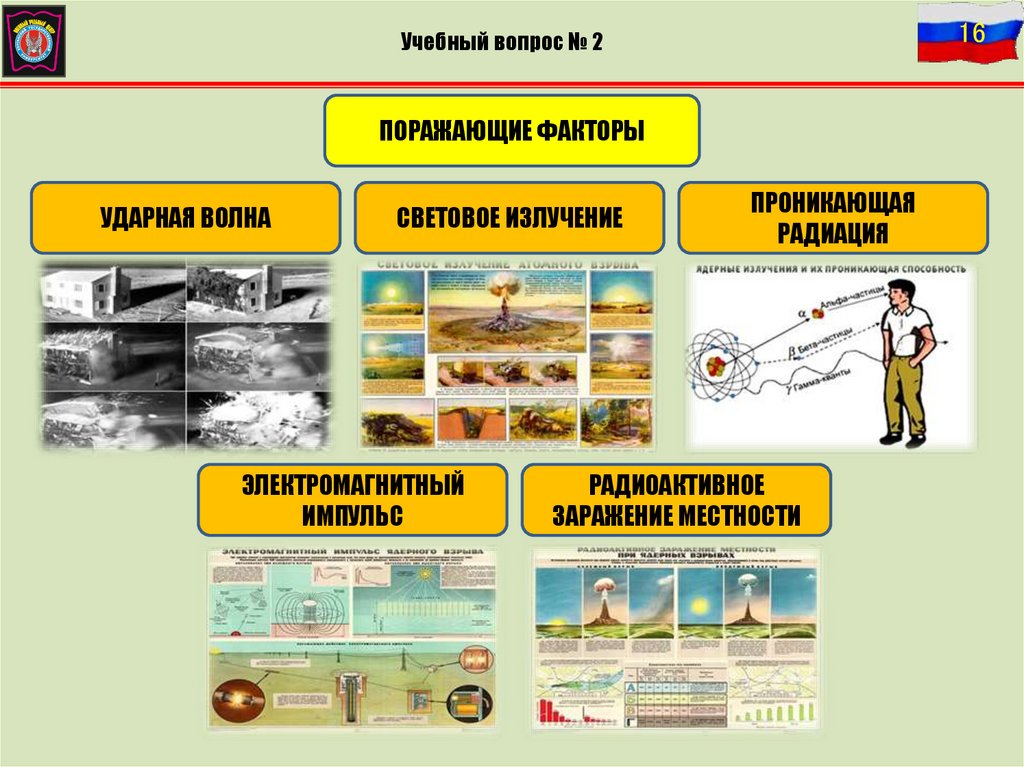

ПОРАЖАЮЩИЕ ФАКТОРЫ
УДАРНАЯ ВОЛНА
СВЕТОВОЕ ИЗЛУЧЕНИЕ
ЭЛЕКТРОМАГНИТНЫЙ
ИМПУЛЬС
ПРОНИКАЮЩАЯ
РАДИАЦИЯ
РАДИОАКТИВНОЕ
ЗАРАЖЕНИЕ МЕСТНОСТИ

17.

Учебный вопрос № 2
17

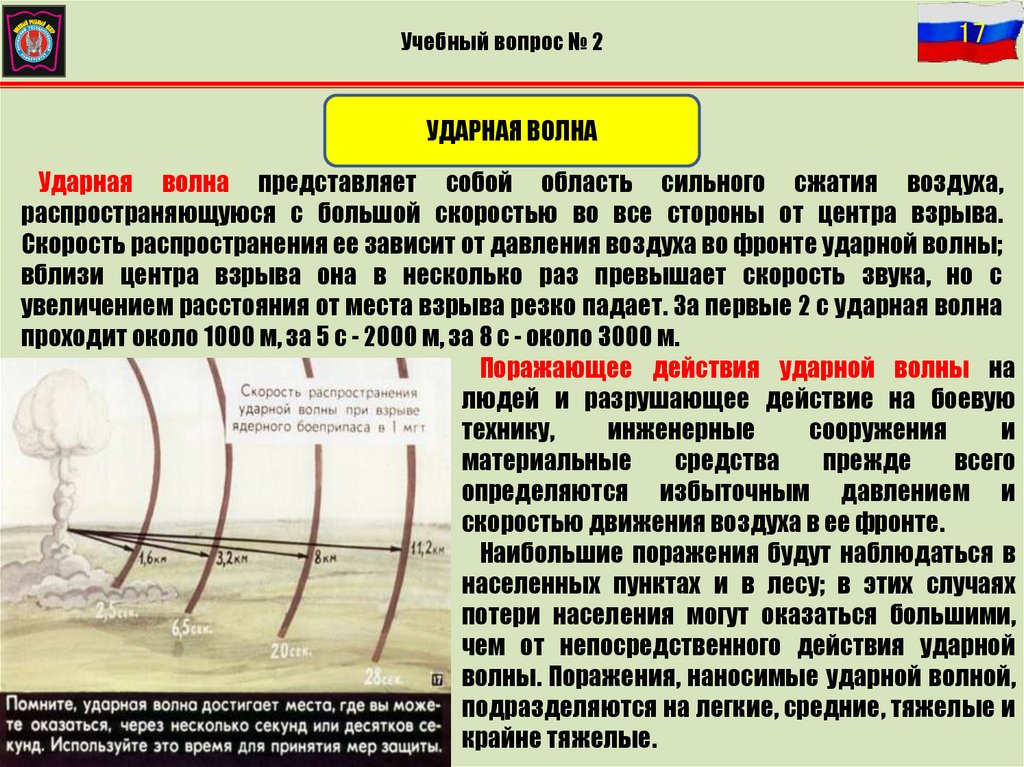

УДАРНАЯ ВОЛНА
Ударная волна представляет собой область сильного сжатия воздуха,
распространяющуюся с большой скоростью во все стороны от центра взрыва.
Скорость распространения ее зависит от давления воздуха во фронте ударной волны;
вблизи центра взрыва она в несколько раз превышает скорость звука, но с
увеличением расстояния от места взрыва резко падает. За первые 2 с ударная волна
проходит около 1000 м, за 5 с - 2000 м, за 8 с - около 3000 м.
Поражающее действия ударной волны на
людей и разрушающее действие на боевую
технику,
инженерные
сооружения
и
материальные
средства
прежде
всего
определяются избыточным давлением и
скоростью движения воздуха в ее фронте.
Наибольшие поражения будут наблюдаться в
населенных пунктах и в лесу; в этих случаях
потери населения могут оказаться большими,
чем от непосредственного действия ударной
волны. Поражения, наносимые ударной волной,
подразделяются на легкие, средние, тяжелые и
крайне тяжелые.

18.

Учебный вопрос № 2
18

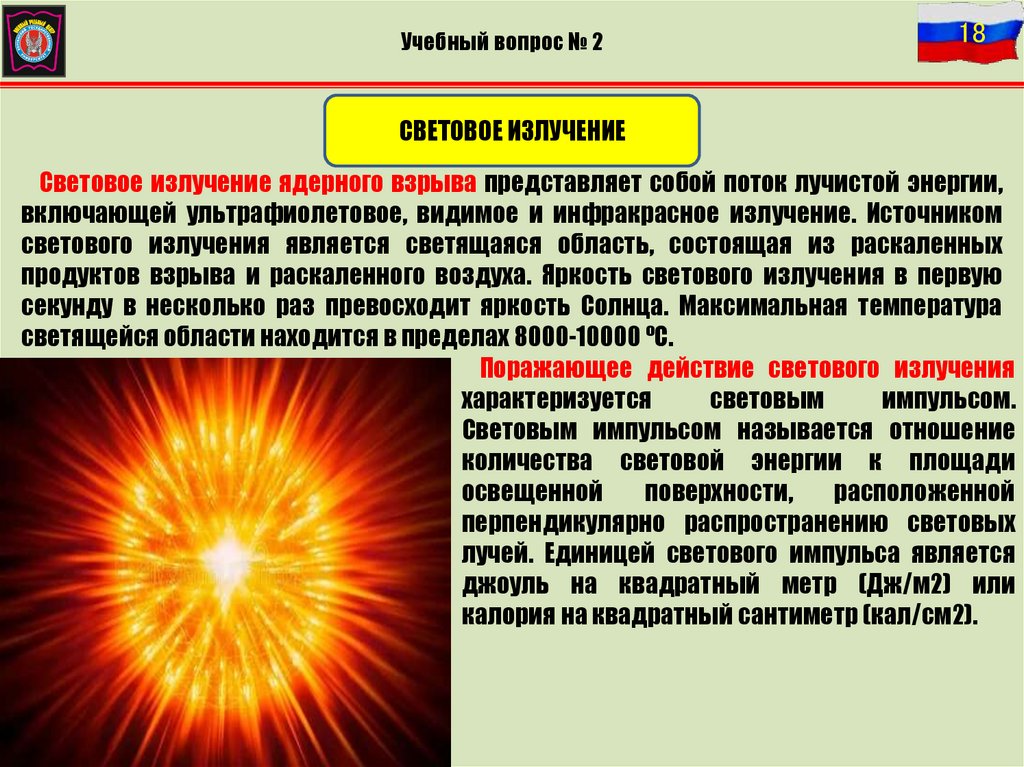

СВЕТОВОЕ ИЗЛУЧЕНИЕ
Световое излучение ядерного взрыва представляет собой поток лучистой энергии,
включающей ультрафиолетовое, видимое и инфракрасное излучение. Источником
светового излучения является светящаяся область, состоящая из раскаленных
продуктов взрыва и раскаленного воздуха. Яркость светового излучения в первую
секунду в несколько раз превосходит яркость Солнца. Максимальная температура
светящейся области находится в пределах 8000-10000 ºС.
Поражающее действие светового излучения
характеризуется
световым
импульсом.
Световым импульсом называется отношение
количества световой энергии к площади
освещенной
поверхности,
расположенной
перпендикулярно распространению световых
лучей. Единицей светового импульса является
джоуль на квадратный метр (Дж/м2) или
калория на квадратный сантиметр (кал/см2).

19.

Учебный вопрос № 2
19

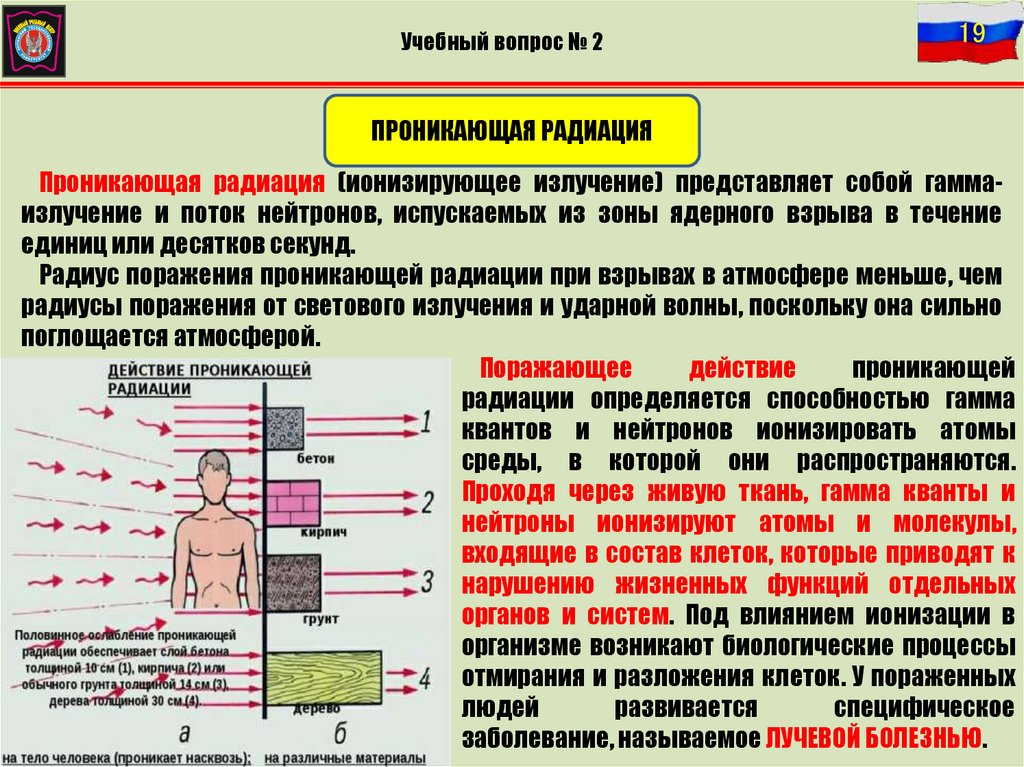

ПРОНИКАЮЩАЯ РАДИАЦИЯ
Проникающая радиация (ионизирующее излучение) представляет собой гаммаизлучение и поток нейтронов, испускаемых из зоны ядерного взрыва в течение
единиц или десятков секунд.
Радиус поражения проникающей радиации при взрывах в атмосфере меньше, чем
радиусы поражения от светового излучения и ударной волны, поскольку она сильно
поглощается атмосферой.
Поражающее
действие
проникающей
радиации определяется способностью гамма
квантов и нейтронов ионизировать атомы
среды, в которой они распространяются.
Проходя через живую ткань, гамма кванты и
нейтроны ионизируют атомы и молекулы,
входящие в состав клеток, которые приводят к
нарушению жизненных функций отдельных
органов и систем. Под влиянием ионизации в
организме возникают биологические процессы
отмирания и разложения клеток. У пораженных
людей
развивается
специфическое
заболевание, называемое ЛУЧЕВОЙ БОЛЕЗНЬЮ.

20.

Учебный вопрос № 2
20

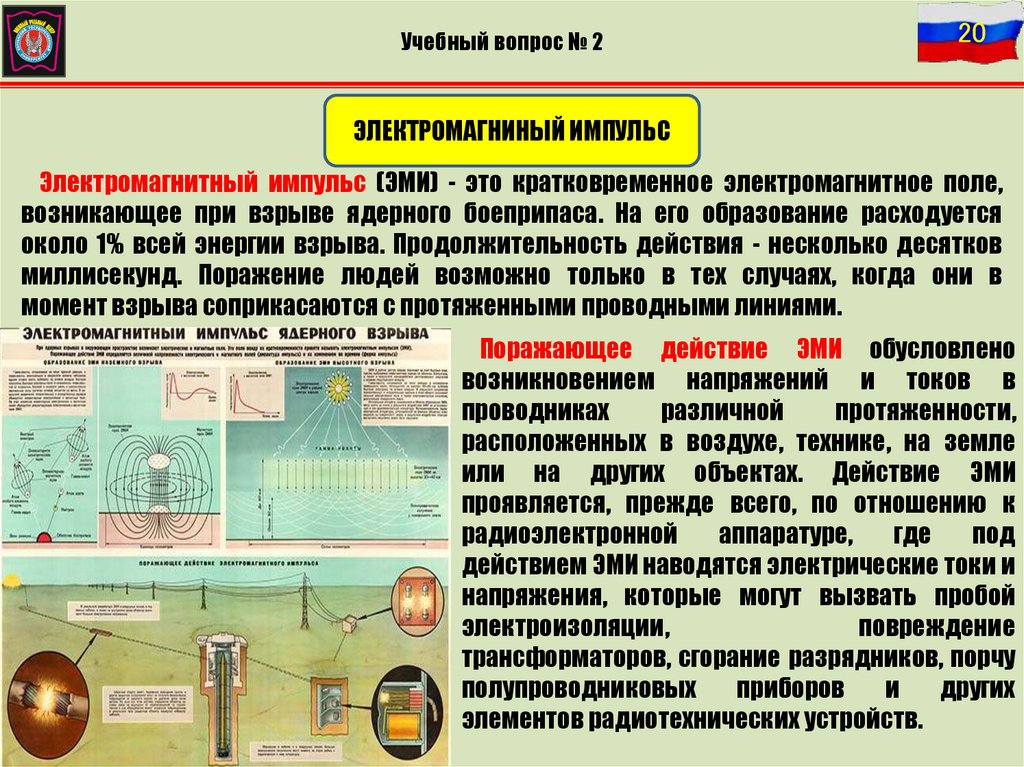

ЭЛЕКТРОМАГНИНЫЙ ИМПУЛЬС
Электромагнитный импульс (ЭМИ) - это кратковременное электромагнитное поле,
возникающее при взрыве ядерного боеприпаса. На его образование расходуется
около 1% всей энергии взрыва. Продолжительность действия - несколько десятков
миллисекунд. Поражение людей возможно только в тех случаях, когда они в
момент взрыва соприкасаются с протяженными проводными линиями.
Поражающее действие ЭМИ обусловлено
возникновением напряжений и токов в
проводниках
различной
протяженности,
расположенных в воздухе, технике, на земле
или на других объектах. Действие ЭМИ
проявляется, прежде всего, по отношению к
радиоэлектронной
аппаратуре,
где
под
действием ЭМИ наводятся электрические токи и
напряжения, которые могут вызвать пробой
электроизоляции,
повреждение
трансформаторов, сгорание разрядников, порчу
полупроводниковых
приборов
и
других
элементов радиотехнических устройств.

21.

Учебный вопрос № 2
21

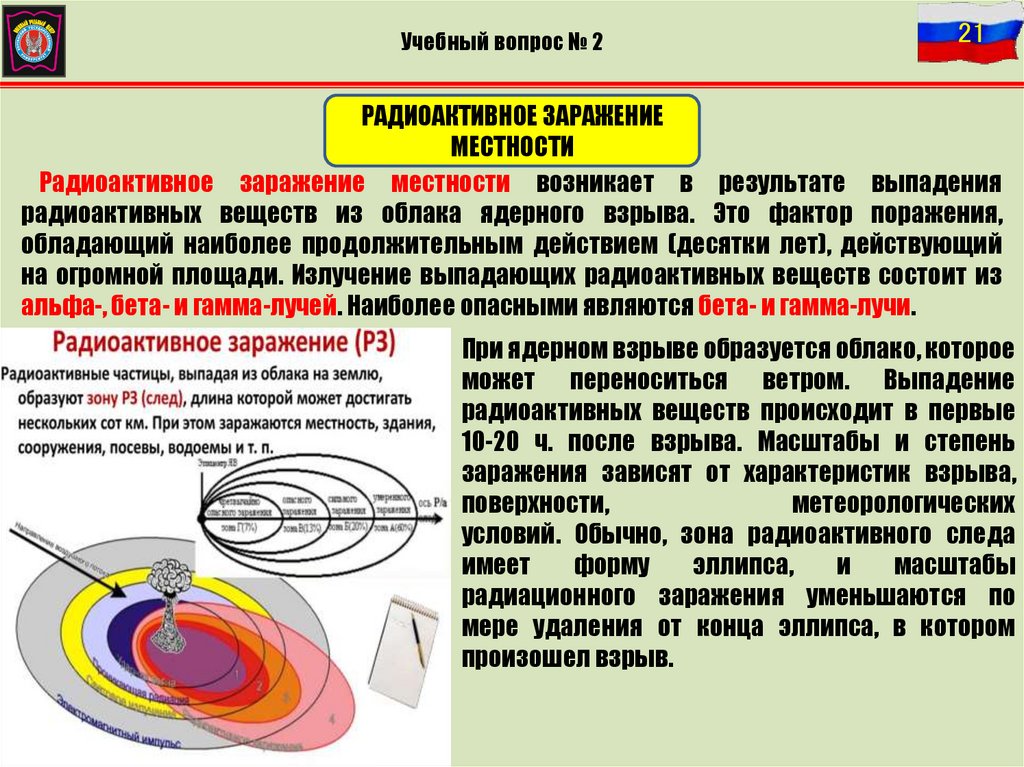

РАДИОАКТИВНОЕ ЗАРАЖЕНИЕ
МЕСТНОСТИ

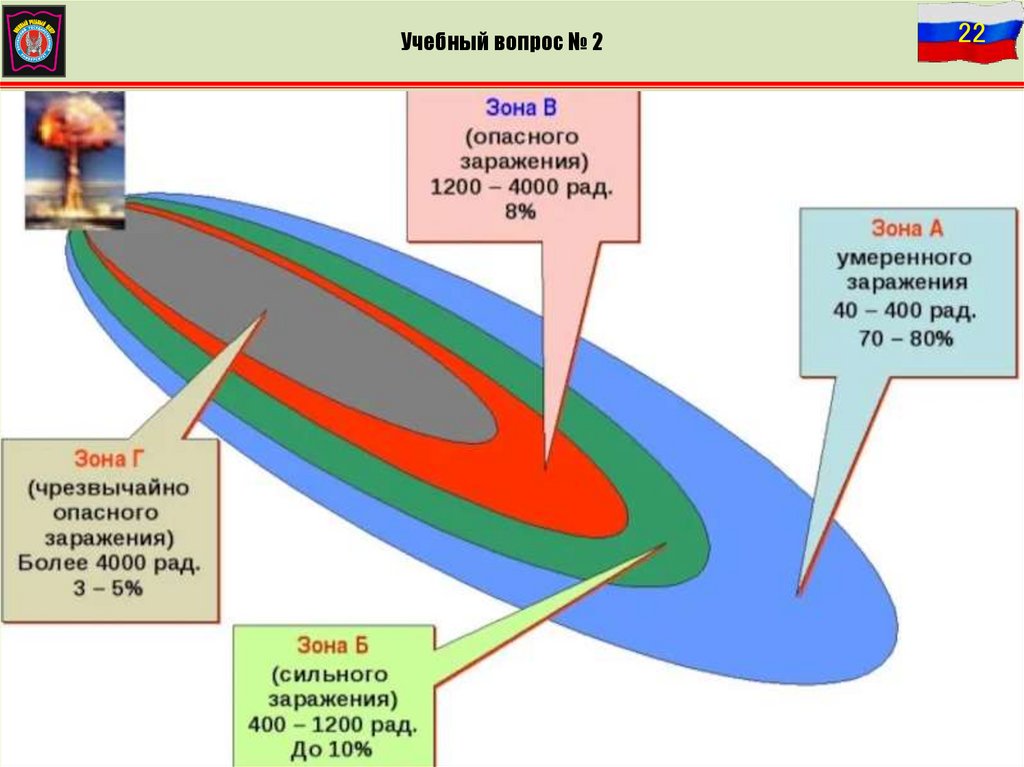

Радиоактивное заражение местности возникает в результате выпадения
радиоактивных веществ из облака ядерного взрыва. Это фактор поражения,
обладающий наиболее продолжительным действием (десятки лет), действующий
на огромной площади. Излучение выпадающих радиоактивных веществ состоит из
альфа-, бета- и гамма-лучей. Наиболее опасными являются бета- и гамма-лучи.
При ядерном взрыве образуется облако, которое
может переноситься ветром. Выпадение
радиоактивных веществ происходит в первые
10-20 ч. после взрыва. Масштабы и степень
заражения зависят от характеристик взрыва,
поверхности,
метеорологических
условий. Обычно, зона радиоактивного следа
имеет
форму
эллипса,
и
масштабы
радиационного заражения уменьшаются по
мере удаления от конца эллипса, в котором
произошел взрыв.

22.

Учебный вопрос № 2
22

23.

Учебный вопрос № 2
23

24.

Учебный вопрос № 2
24

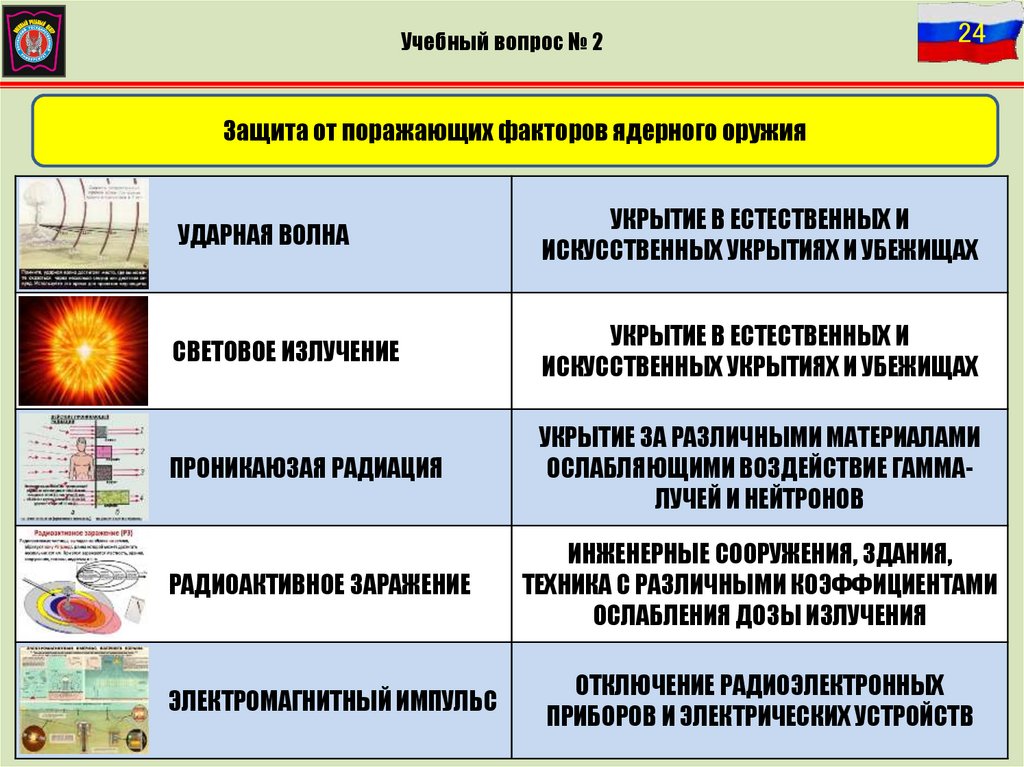

Защита от поражающих факторов ядерного оружия
УДАРНАЯ ВОЛНА
УКРЫТИЕ В ЕСТЕСТВЕННЫХ И
ИСКУССТВЕННЫХ УКРЫТИЯХ И УБЕЖИЩАХ
СВЕТОВОЕ ИЗЛУЧЕНИЕ
УКРЫТИЕ В ЕСТЕСТВЕННЫХ И
ИСКУССТВЕННЫХ УКРЫТИЯХ И УБЕЖИЩАХ
ПРОНИКАЮЗАЯ РАДИАЦИЯ
УКРЫТИЕ ЗА РАЗЛИЧНЫМИ МАТЕРИАЛАМИ
ОСЛАБЛЯЮЩИМИ ВОЗДЕЙСТВИЕ ГАММАЛУЧЕЙ И НЕЙТРОНОВ
РАДИОАКТИВНОЕ ЗАРАЖЕНИЕ
ИНЖЕНЕРНЫЕ СООРУЖЕНИЯ, ЗДАНИЯ,
ТЕХНИКА С РАЗЛИЧНЫМИ КОЭФФИЦИЕНТАМИ
ОСЛАБЛЕНИЯ ДОЗЫ ИЗЛУЧЕНИЯ
ЭЛЕКТРОМАГНИТНЫЙ ИМПУЛЬС
ОТКЛЮЧЕНИЕ РАДИОЭЛЕКТРОННЫХ
ПРИБОРОВ И ЭЛЕКТРИЧЕСКИХ УСТРОЙСТВ

25.

Учебный вопрос № 2
25

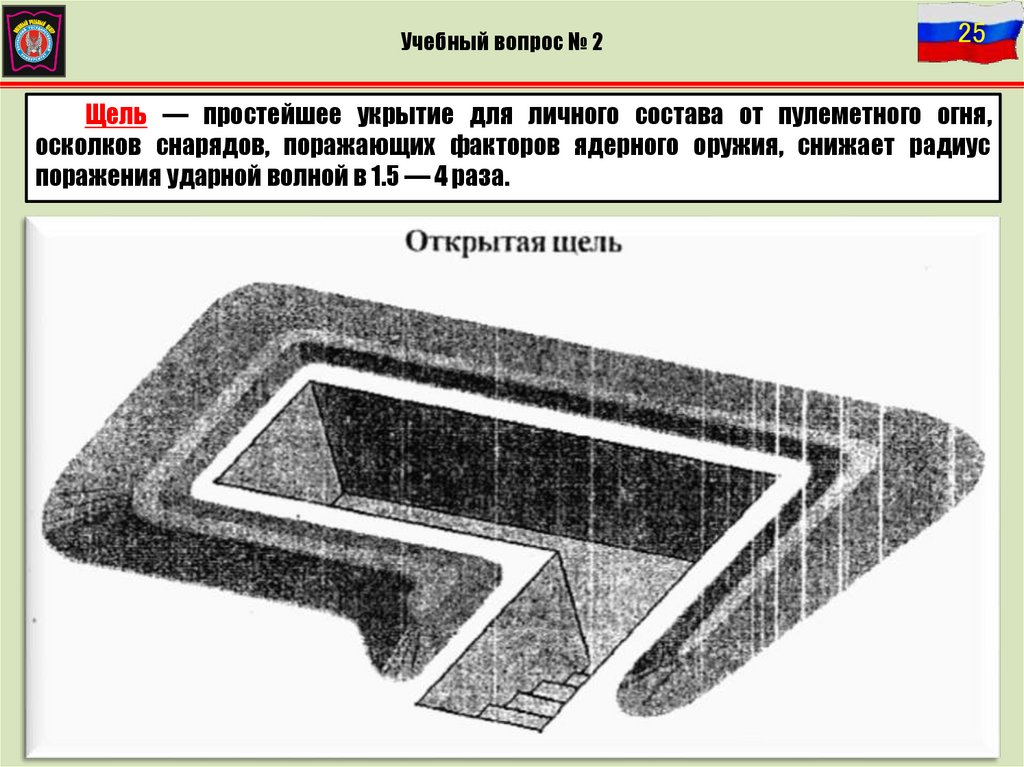

Щель — простейшее укрытие для личного состава от пулеметного огня,
осколков снарядов, поражающих факторов ядерного оружия, снижает радиус
поражения ударной волной в 1.5 — 4 раза.

26.

Учебный вопрос № 2
26

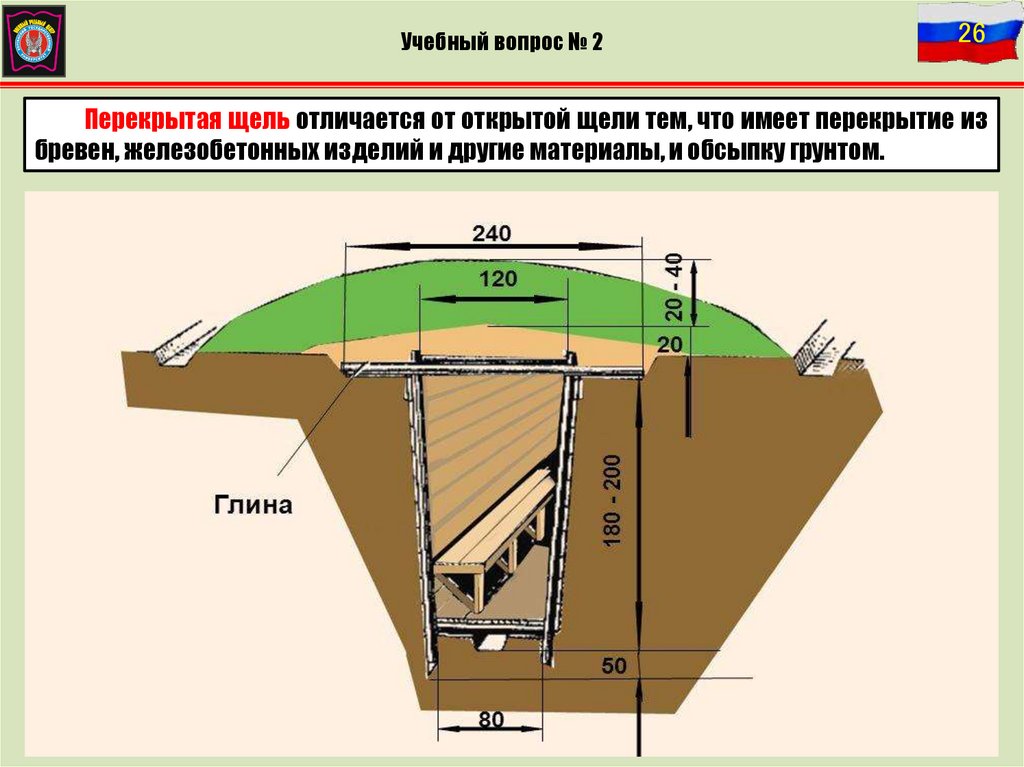

Перекрытая щель отличается от открытой щели тем, что имеет перекрытие из
бревен, железобетонных изделий и другие материалы, и обсыпку грунтом.

27.

Учебный вопрос № 2
27
Убежище защищает полностью от проникающей радиации, светового излучения,
радиоактивных осадков, отравляющих веществ (наличие ФВУ позволяет л/с
находиться в убежище без противогазов и других СИЗ), снижает поражения ударной
волной в 15-20 раз. Убежище выдерживает прямое попадание снарядов калибром до
152 мм. Наличие печи и принудительной вентиляции обеспечивает л/с условия для
отдыха.

28.

Учебный вопрос № 2
28

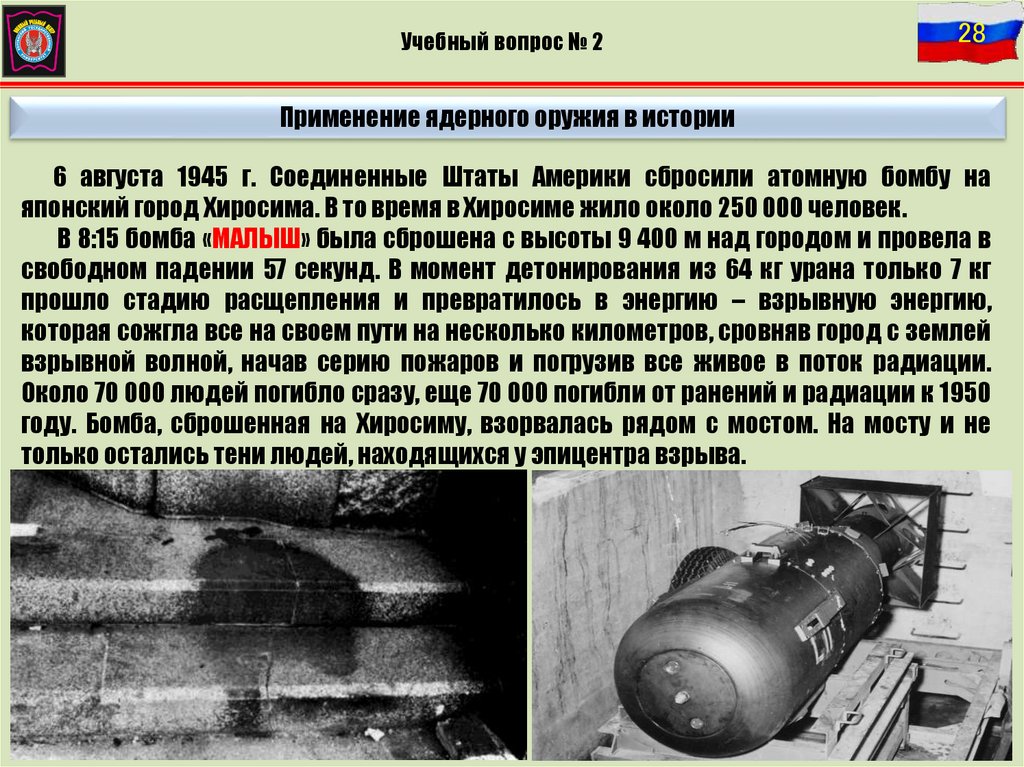

Применение ядерного оружия в истории
6 августа 1945 г. Соединенные Штаты Америки сбросили атомную бомбу на
японский город Хиросима. В то время в Хиросиме жило около 250 000 человек.
В 8:15 бомба «МАЛЫШ» была сброшена с высоты 9 400 м над городом и провела в
свободном падении 57 секунд. В момент детонирования из 64 кг урана только 7 кг
прошло стадию расщепления и превратилось в энергию – взрывную энергию,
которая сожгла все на своем пути на несколько километров, сровняв город с землей
взрывной волной, начав серию пожаров и погрузив все живое в поток радиации.
Около 70 000 людей погибло сразу, еще 70 000 погибли от ранений и радиации к 1950
году. Бомба, сброшенная на Хиросиму, взорвалась рядом с мостом. На мосту и не
только остались тени людей, находящихся у эпицентра взрыва.

29.

Учебный вопрос № 3
29
Учебный вопрос № 3
Отравляющие вещества, их назначение и
классификация. Боевое состояние ОВ, пути
воздействия их на организм человека.

30.

30
Учебный вопрос № 3
Химическое оружие – это отравляющие вещества (ОВ), боеприпасы и устройства,
специально предназначенные для смертельного поражения или причинения иного
вреда за счет токсических свойств ОВ, высвобождаемых в результате применения
таких боеприпасов или устройств.
Отравляющими веществами называются токсичные химические соединения,
предназначенные для:
массовых поражений живой силы,
заражения местности, вооружения и военной техники.
Отравляющие вещества составляют основу химического оружия. В момент боевого
применения ОВ могут находиться в парообразном, аэрозольном и капельно-жидком
состоянии.

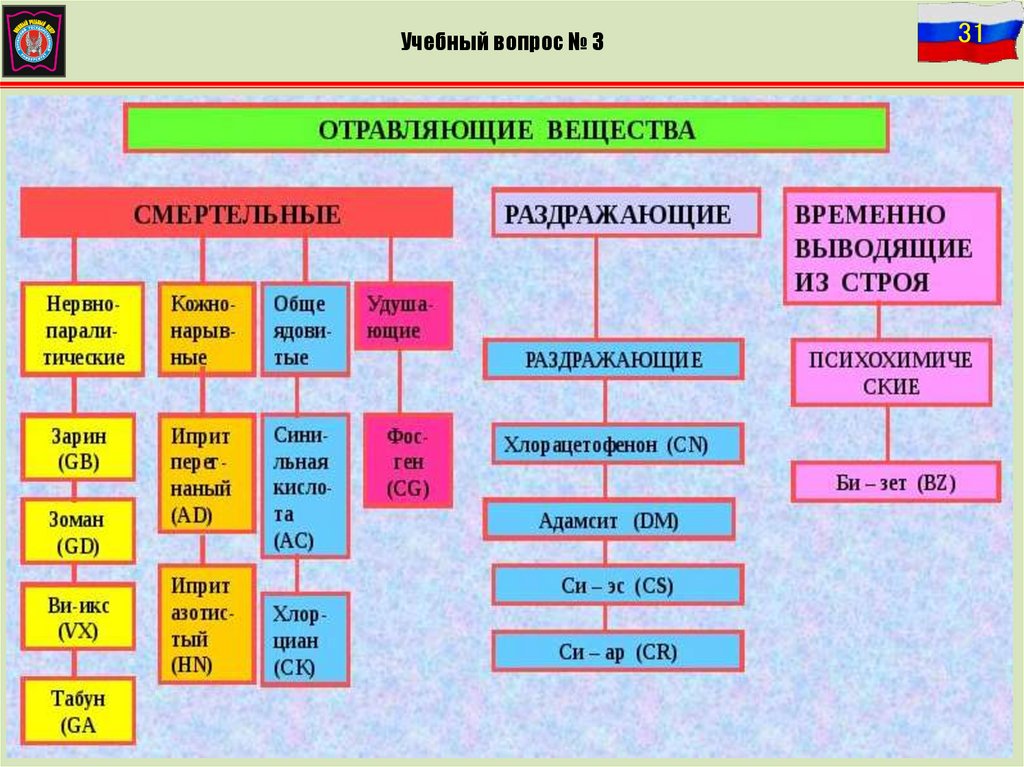

По характеру воздействия на организм человека отравляющие вещества
подразделяются на:
Удушающие
Нервно-паралитические
Психохимические
Кожно-нарывные
Раздражающие
Общеядовитые

31.

Учебный вопрос № 3
31

32.

Учебный вопрос № 3
32

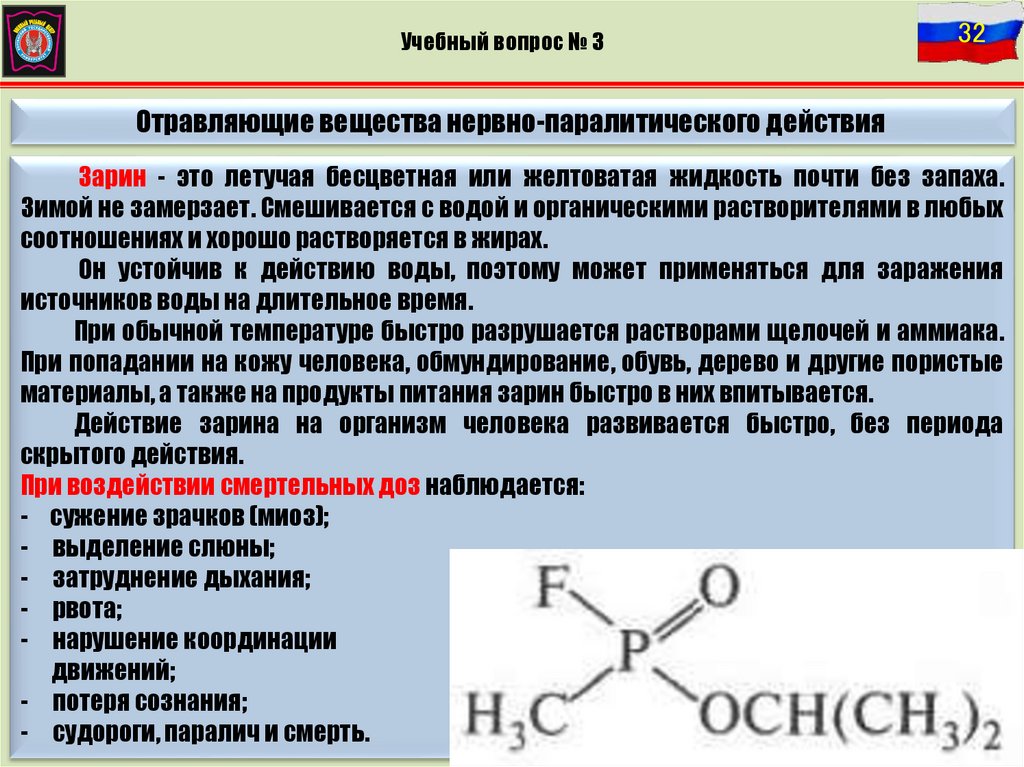

Отравляющие вещества нервно-паралитического действия
Зарин - это летучая бесцветная или желтоватая жидкость почти без запаха.
Зимой не замерзает. Смешивается с водой и органическими растворителями в любых
соотношениях и хорошо растворяется в жирах.
Он устойчив к действию воды, поэтому может применяться для заражения
источников воды на длительное время.
При обычной температуре быстро разрушается растворами щелочей и аммиака.
При попадании на кожу человека, обмундирование, обувь, дерево и другие пористые
материалы, а также на продукты питания зарин быстро в них впитывается.
Действие зарина на организм человека развивается быстро, без периода
скрытого действия.
При воздействии смертельных доз наблюдается:
- сужение зрачков (миоз);
- выделение слюны;
- затруднение дыхания;
- рвота;
- нарушение координации
движений;
- потеря сознания;
- судороги, паралич и смерть.

33.

Учебный вопрос № 3
33
Отравляющие вещества нервно-паралитического действия
Зоман - бесцветная и почти без запаха жидкость, по своим свойствам очень
похожая на зарин; действует на организм человека, как зарин, но токсичнее его в 5-10
раз.
Средства применения, обнаружения и дегазации зомана, а также средства
защиты от него те же, что и при применении зарина.
Особенность зомана состоит в том, что он заражает местность на более
длительные сроки, чем зарин.
Опасность смертельного поражения на местности, зараженной зоманом,
сохраняется летом до 10 ч (в местах разрывов боеприпасов - до 30 ч), зимой - до 2-3
суток, а опасность временного поражения зрения сохраняется летом - до 2-4 суток,
зимой - до 2-3 недель. Пары зомана в опасных концентрациях могут распространяться
по ветру на десятки километров от места применения. Вооружение и военная техника,
зараженные каплями зомана,
после ее дегазации может
эксплуатироваться без средств
защиты кожи, но представляет
опасность поражения через органы
дыхания.

34.

Учебный вопрос № 3
34

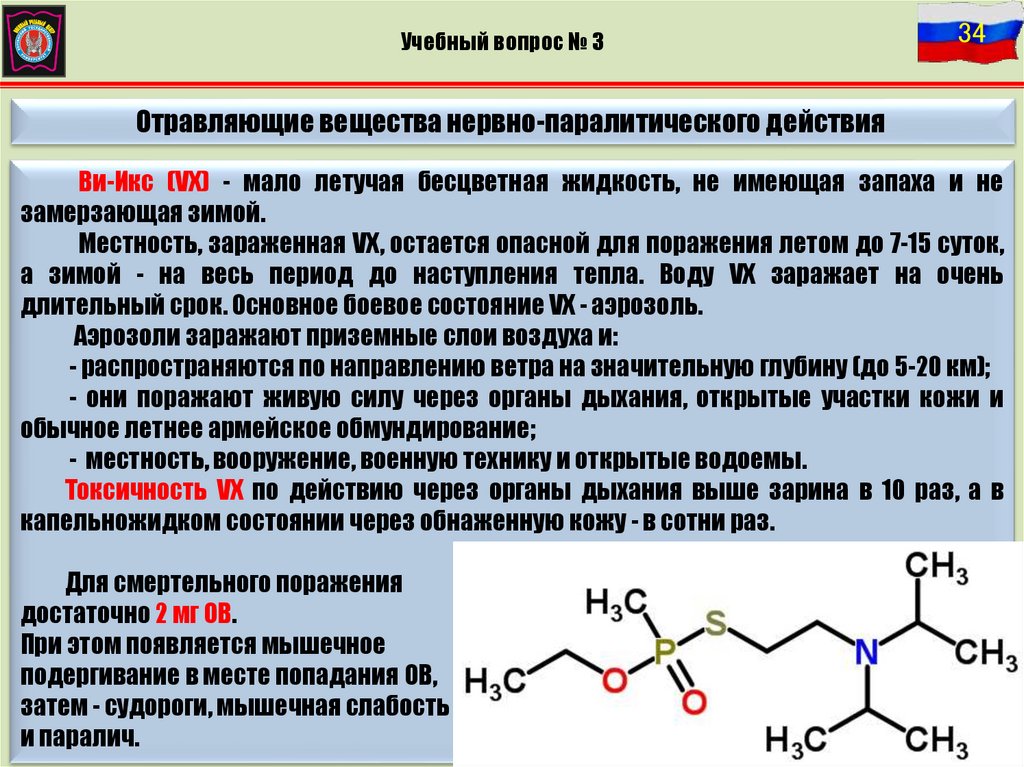

Отравляющие вещества нервно-паралитического действия
Ви-Икс (VX) - мало летучая бесцветная жидкость, не имеющая запаха и не
замерзающая зимой.
Местность, зараженная VX, остается опасной для поражения летом до 7-15 суток,
а зимой - на весь период до наступления тепла. Воду VX заражает на очень
длительный срок. Основное боевое состояние VХ - аэрозоль.
Аэрозоли заражают приземные слои воздуха и:
- распространяются по направлению ветра на значительную глубину (до 5-20 км);
- они поражают живую силу через органы дыхания, открытые участки кожи и
обычное летнее армейское обмундирование;
- местность, вооружение, военную технику и открытые водоемы.
Токсичность VX по действию через органы дыхания выше зарина в 10 раз, а в
капельножидком состоянии через обнаженную кожу - в сотни раз.
Для смертельного поражения
достаточно 2 мг ОВ.
При этом появляется мышечное
подергивание в месте попадания ОВ,
затем - судороги, мышечная слабость
и паралич.

35.

Учебный вопрос № 3
35
Отравляющие вещества нервно-паралитического действия
Табун — слегка буроватая жидкость с фруктовым запахом (в больших
концентрациях — рыбным).
Табун плохо растворяется в воде (12% при t° 20°),
хорошо — в спирте, органических растворителях, горюче-смазочных материалах,
проникает в лакокрасочные покрытия и резинотехнические изделия, менее токсичен
по сравнению с другими нервно-паралитическими ОВ.
Симптомы поражения: судороги; потеря сознания; поражение дыхательного
центров.
Человек может погибнуть через 5—15 мин. Наряду с судорогами при тяжелом
поражении отмечаются обильное потоотделение, слезотечение, пенистые
выделения изо рта, резкий цианоз, непроизвольные мочеиспускание и дефекация,
множественные фибрилляции мышц.

36.

Учебный вопрос № 3
36
Отравляющие вещества кожно-нарывного действия
Иприт - бесцветная или светло-желтая жидкость со слабым запахом, тяжелее
воды. При температуре около 14° С замерзает.
Имеет темно-бурую окраску и сильный запах, напоминающий запах чеснока или
горчицы. На воздухе иприт испаряется медленно. В воде он растворяется плохо;
хорошо растворяется в спирте, бензине, керосине, ацетоне и других органических
растворителях, а также в различных маслах и жирах. Легко впитывается в дерево,
кожу, ткани и краску.
В воде иприт разлагается медленно, долго сохраняя свои поражающие
свойства; при нагревании разложение идет быстрее. Он поражает кожу и глаза,
дыхательные пути и легкие. При попадании в желудочно-кишечный тракт с пищей и
водой при дозе 0,2 г вызывает смертельное отравление.

37.

Учебный вопрос № 3
37
Отравляющие вещества общеядовитого действия
Синильная кислота - бесцветная, быстро испаряющаяся жидкость с запахом
горького миндаля.
На открытой местности быстро улетучивается (за 10-15 мин); на металлы и ткани
не действует.
В боевых условиях на организм действует только при вдыхании зараженного
воздуха, поражая кровеносную и центральную нервную системы. При вдыхании паров
синильной кислоты появляется металлический привкус во рту, раздражение горла,
головокружение, слабость, чувство страха. В этой стадии судорожное напряжение
мышц сменяется их полным расслаблением, дыхание становится поверхностным; эта
стадия заканчивается остановкой дыхания, параличом сердечной деятельности и
смертью.
Хлорциан - бесцветная, более летучая,
чем синильная кислота, жидкость
с резким неприятным запахом. По своим токсическим свойствам хлорциан
аналогичен синильной кислоте, но в отличие от нее раздражает, кроме того, верхние
дыхательные пути и глаза.

38.

Учебный вопрос № 3
38
Отравляющие вещества удушающего действия
Фосген (CG-GAS) - бесцветный газ, тяжелее воздуха, с запахом, напоминающим
запах прелого сена или гнилых фруктов. Плохо растворяется в воде, хорошо в
органических растворителях. На металлы при отсутствии влаги не действует, в
присутствии влаги вызывает ржавление.
Фосген - типичное нестойкое ОВ, применяется для заражения воздуха.
Образующееся при разрыве боеприпасов облако зараженного воздуха может
сохранять поражающее действие не более 15-20 минут; в лесу, оврагах и других
укрытых от ветра местах возможен застой зараженного воздуха и сохранение
поражающего действия до 2-3 ч.
Фосген действует на органы дыхания, вызывая острый отек легких.
Наблюдается повышение температуры тела до 39°С. Смерть наступает в первые двое
суток от отека легких.

39.

Учебный вопрос № 3
39

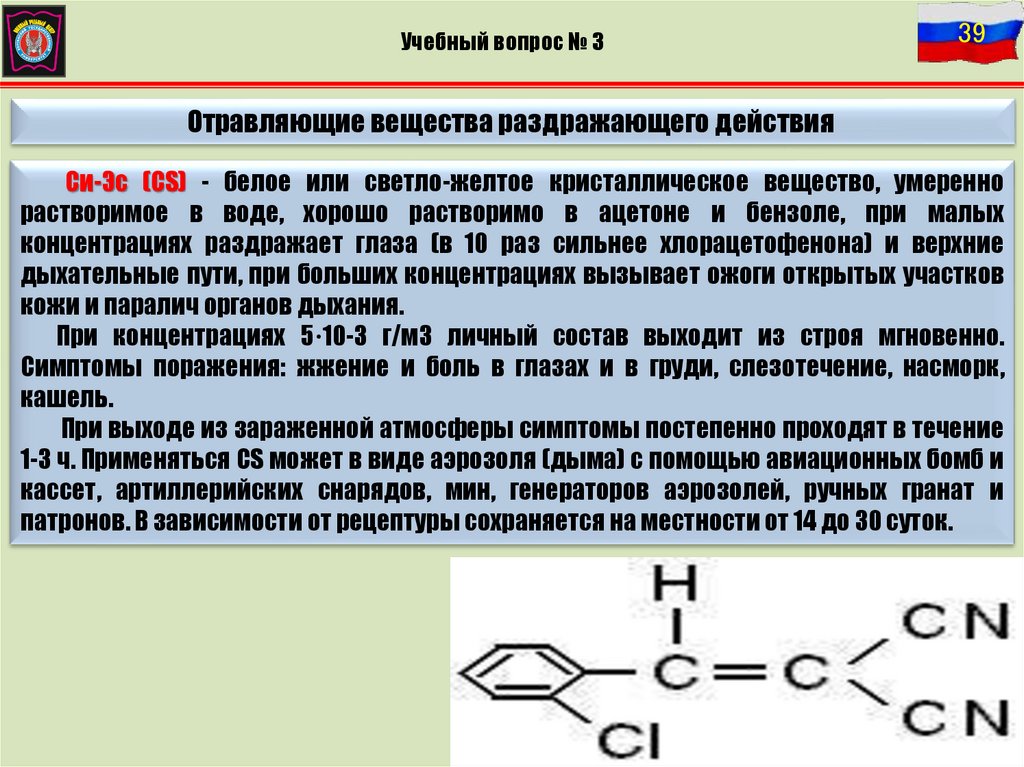

Отравляющие вещества раздражающего действия
Си-Эс (CS) - белое или светло-желтое кристаллическое вещество, умеренно
растворимое в воде, хорошо растворимо в ацетоне и бензоле, при малых
концентрациях раздражает глаза (в 10 раз сильнее хлорацетофенона) и верхние
дыхательные пути, при больших концентрациях вызывает ожоги открытых участков
кожи и паралич органов дыхания.
При концентрациях 5·10-3 г/м3 личный состав выходит из строя мгновенно.
Симптомы поражения: жжение и боль в глазах и в груди, слезотечение, насморк,
кашель.
При выходе из зараженной атмосферы симптомы постепенно проходят в течение
1-3 ч. Применяться CS может в виде аэрозоля (дыма) с помощью авиационных бомб и
кассет, артиллерийских снарядов, мин, генераторов аэрозолей, ручных гранат и
патронов. В зависимости от рецептуры сохраняется на местности от 14 до 30 суток.

40.

Учебный вопрос № 3
40
Отравляющие вещества раздражающего действия
Си-Ар (CR) - ОВ раздражающего действия, значительно токсичнее CS. Это твердое
вещество, слабо растворимое в воде. Обладает сильным раздражающим действием
на кожу человека.
Средства применения, признаки поражения и защита те же, что и для CS.
Адамсит Относится к группе веществ, раздражающих верхние дыхательные
пути, применяется в качестве ядовитого дымообразователя.
Хлорацетофенон - белые кристаллы с запахом черемухи или цветущих яблонь.
При попадании растворов в глаза может вызывать ожог и помутнение роговицы,
ослабление зрения. Наиболее эффективно применение хлорацетофенона в виде
аэрозоля. Применяется в гранатах,
генераторах аэрозолей (в том числе
ранцевых), дымовых шашках и др.

41.

Учебный вопрос № 3
41

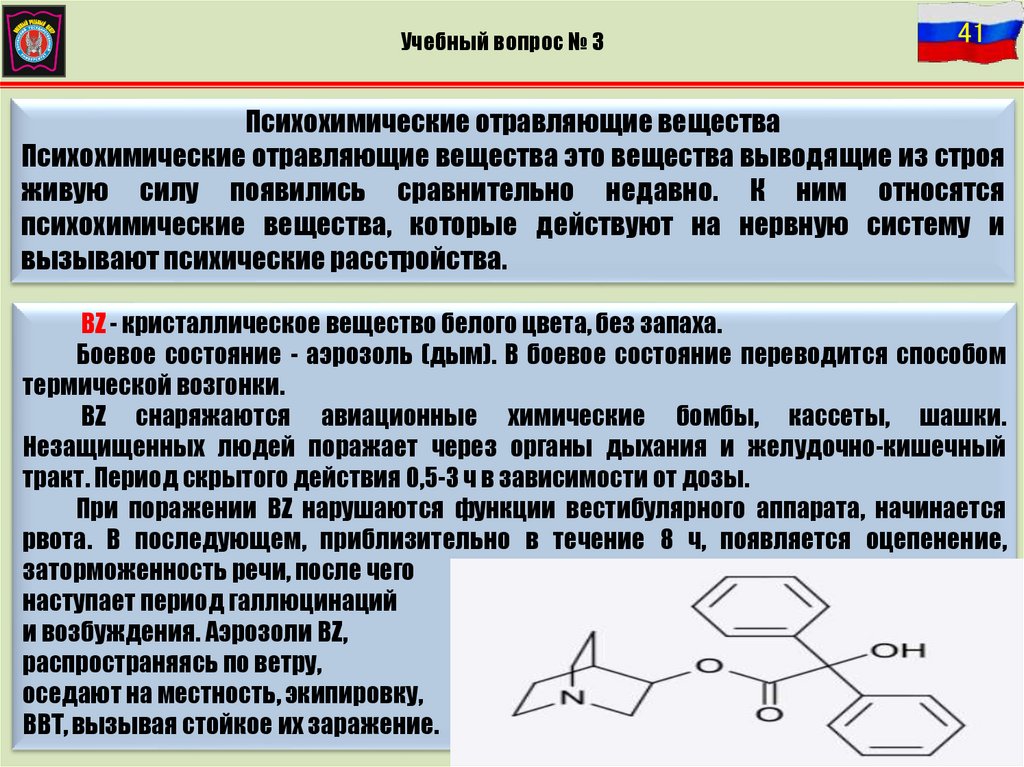

Психохимические отравляющие вещества
Психохимические отравляющие вещества это вещества выводящие из строя
живую силу появились сравнительно недавно. К ним относятся
психохимические вещества, которые действуют на нервную систему и
вызывают психические расстройства.
BZ - кристаллическое вещество белого цвета, без запаха.
Боевое состояние - аэрозоль (дым). В боевое состояние переводится способом
термической возгонки.
BZ снаряжаются авиационные химические бомбы, кассеты, шашки.
Незащищенных людей поражает через органы дыхания и желудочно-кишечный
тракт. Период скрытого действия 0,5-3 ч в зависимости от дозы.
При поражении BZ нарушаются функции вестибулярного аппарата, начинается
рвота. В последующем, приблизительно в течение 8 ч, появляется оцепенение,
заторможенность речи, после чего
наступает период галлюцинаций
и возбуждения. Аэрозоли BZ,
распространяясь по ветру,
оседают на местность, экипировку,
ВВТ, вызывая стойкое их заражение.

42.

Учебный вопрос № 3
42

43.

Учебный вопрос № 3
43

44.

44
Учебный вопрос № 3

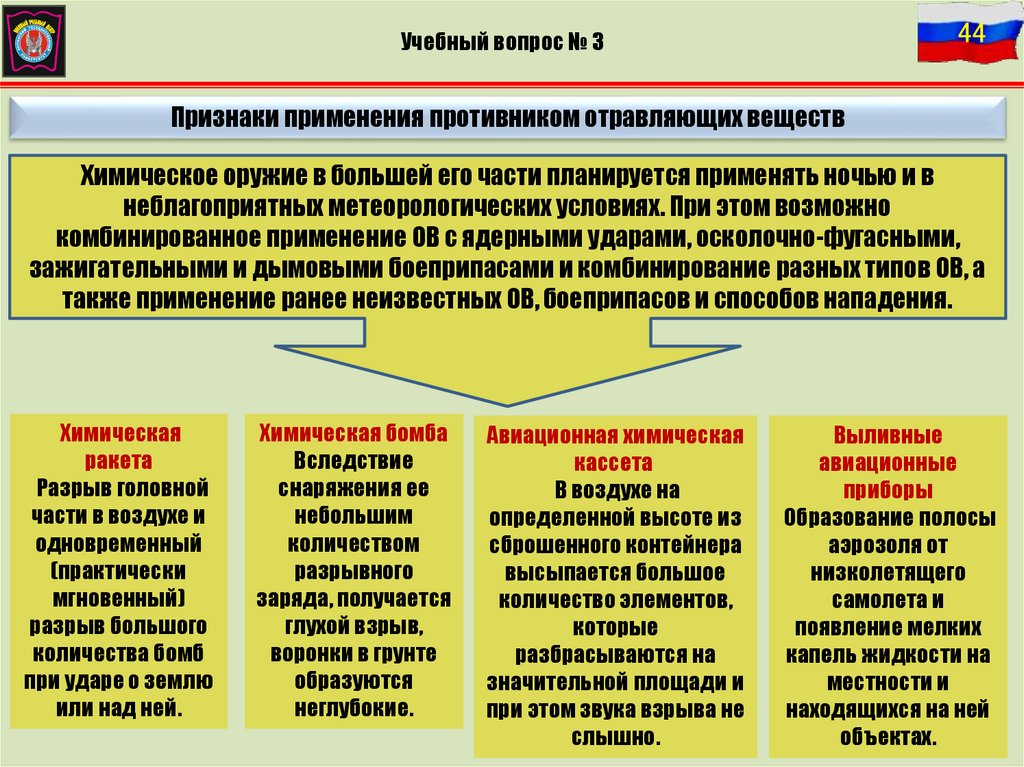

Признаки применения противником отравляющих веществ
Химическое оружие в большей его части планируется применять ночью и в
неблагоприятных метеорологических условиях. При этом возможно
комбинированное применение ОВ с ядерными ударами, осколочно-фугасными,
зажигательными и дымовыми боеприпасами и комбинирование разных типов ОВ, а
также применение ранее неизвестных ОВ, боеприпасов и способов нападения.
Химическая
ракета
Разрыв головной
части в воздухе и
одновременный
(практически
мгновенный)
разрыв большого
количества бомб
при ударе о землю
или над ней.
Химическая бомба
Вследствие
снаряжения ее
небольшим
количеством
разрывного
заряда, получается
глухой взрыв,
воронки в грунте
образуются
неглубокие.
Авиационная химическая
кассета
В воздухе на
определенной высоте из
сброшенного контейнера
высыпается большое
количество элементов,
которые
разбрасываются на
значительной площади и
при этом звука взрыва не
слышно.
Выливные
авиационные
приборы
Образование полосы
аэрозоля от
низколетящего
самолета и
появление мелких
капель жидкости на
местности и
находящихся на ней
объектах.

45.

Учебный вопрос № 3
45

46.

Учебный вопрос № 3
46
Применение химического оружия в истории

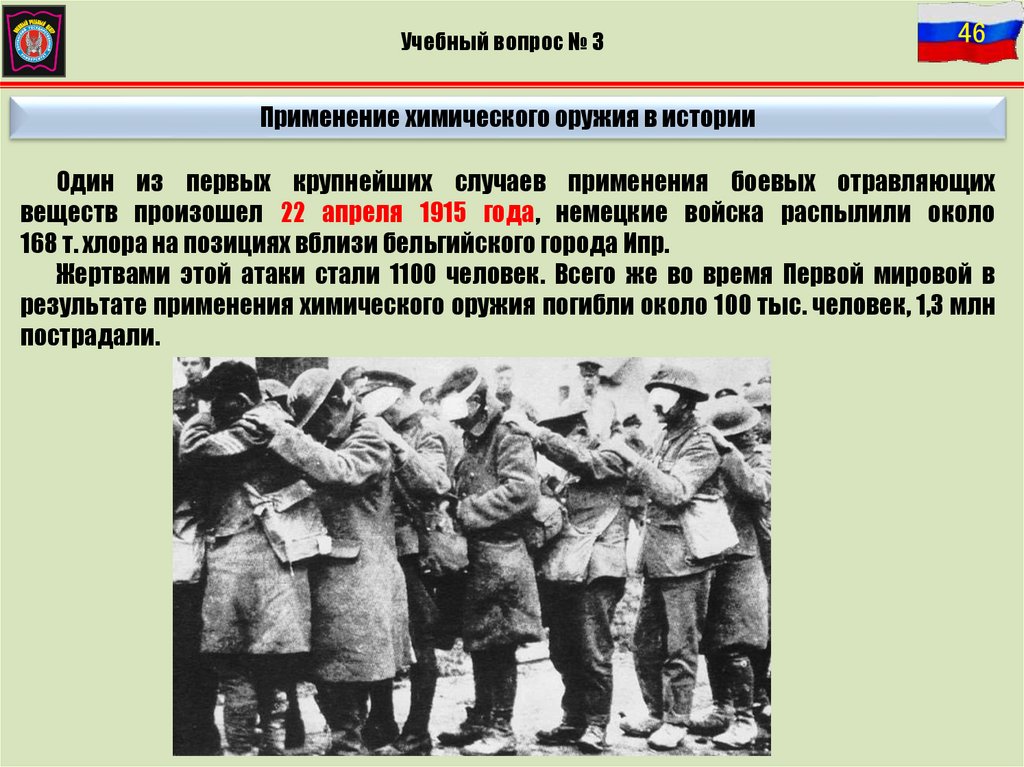

Один из первых крупнейших случаев применения боевых отравляющих
веществ произошел 22 апреля 1915 года, немецкие войска распылили около
168 т. хлора на позициях вблизи бельгийского города Ипр.
Жертвами этой атаки стали 1100 человек. Всего же во время Первой мировой в
результате применения химического оружия погибли около 100 тыс. человек, 1,3 млн
пострадали.

47.

Учебный вопрос № 3
47
Применение химического оружия в истории

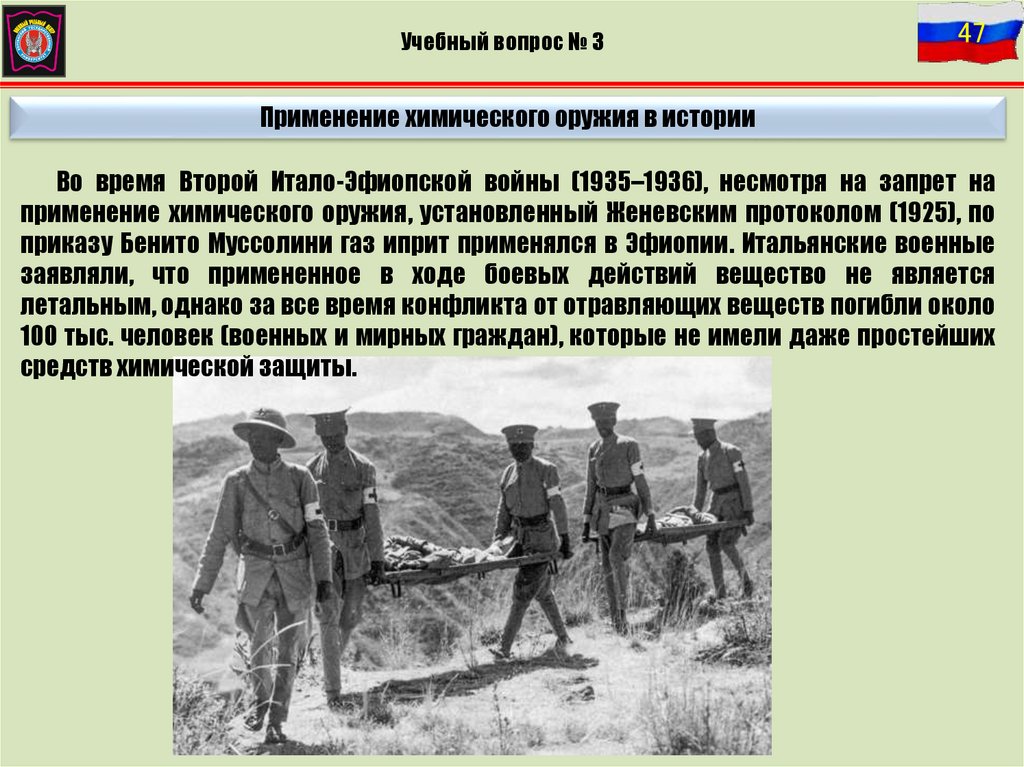

Во время Второй Итало-Эфиопской войны (1935–1936), несмотря на запрет на
применение химического оружия, установленный Женевским протоколом (1925), по
приказу Бенито Муссолини газ иприт применялся в Эфиопии. Итальянские военные
заявляли, что примененное в ходе боевых действий вещество не является
летальным, однако за все время конфликта от отравляющих веществ погибли около
100 тыс. человек (военных и мирных граждан), которые не имели даже простейших
средств химической защиты.

48.

Учебный вопрос № 3
48
Применение химического оружия в истории
Во время Второй мировой войны химическое оружие практически не применялось
на фронтах, но широко использовалось нацистами для уничтожения людей в
концентрационных лагерях. Пестицид на основе синильной кислоты под названием
«циклон-Б» впервые был применен против людей в сентябре 1941 года в Освенциме.
Впервые эти гранулы, выделяющие смертельный газ, использовали 3 сентября 1941
года, жертвами стали 600 советских военнопленных и 250 поляков, второй раз —
жертвами стали 900 советских военнопленных.

49.

Учебный вопрос № 3
49
Применение химического оружия в истории

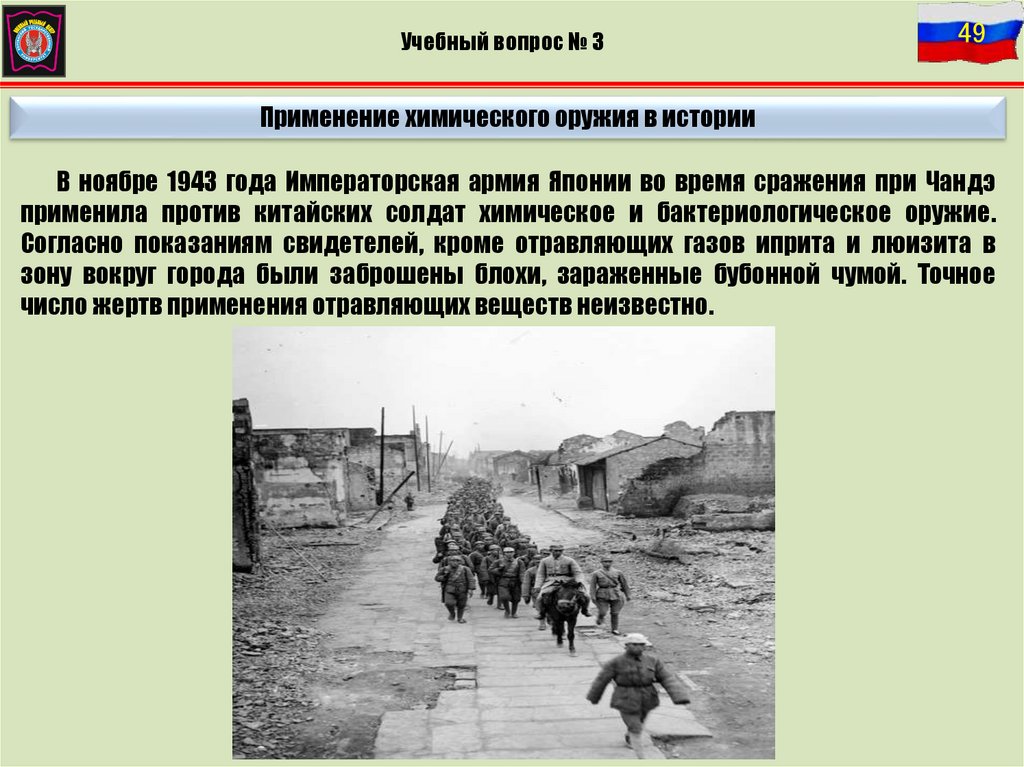

В ноябре 1943 года Императорская армия Японии во время сражения при Чандэ
применила против китайских солдат химическое и бактериологическое оружие.
Согласно показаниям свидетелей, кроме отравляющих газов иприта и люизита в
зону вокруг города были заброшены блохи, зараженные бубонной чумой. Точное
число жертв применения отравляющих веществ неизвестно.

50.

Учебный вопрос № 3
50
Применение химического оружия в истории

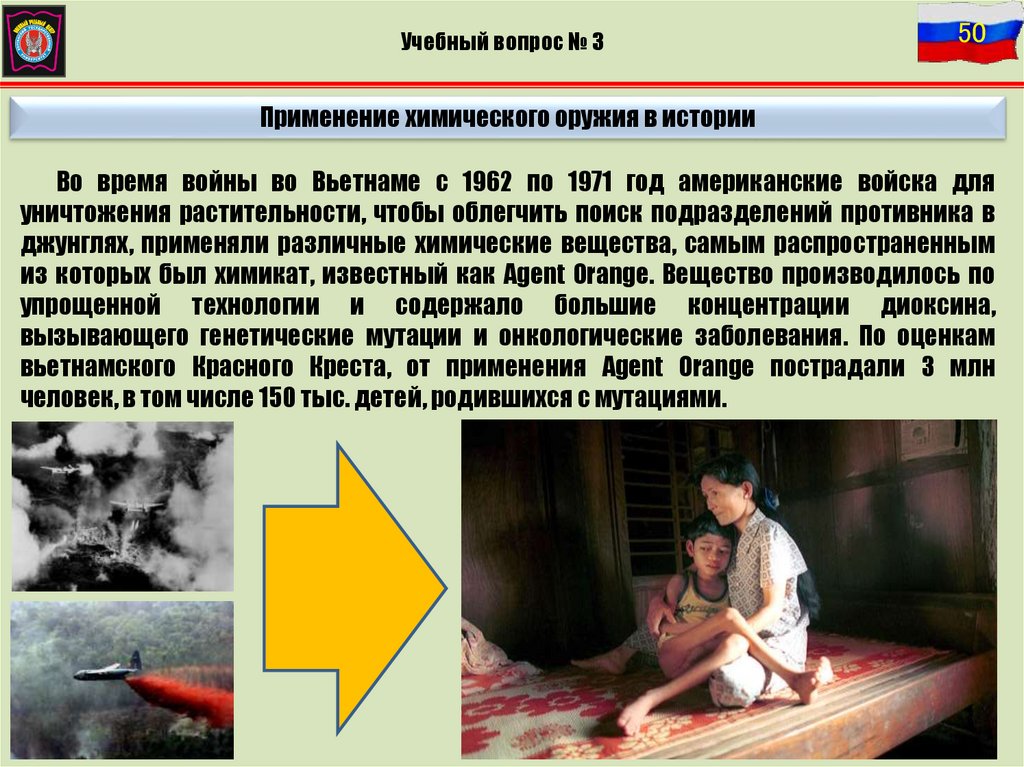

Во время войны во Вьетнаме с 1962 по 1971 год американские войска для
уничтожения растительности, чтобы облегчить поиск подразделений противника в
джунглях, применяли различные химические вещества, самым распространенным
из которых был химикат, известный как Agent Orange. Вещество производилось по
упрощенной технологии и содержало большие концентрации диоксина,
вызывающего генетические мутации и онкологические заболевания. По оценкам
вьетнамского Красного Креста, от применения Agent Orange пострадали 3 млн
человек, в том числе 150 тыс. детей, родившихся с мутациями.

51.

Учебный вопрос № 3
51
Применение химического оружия в истории

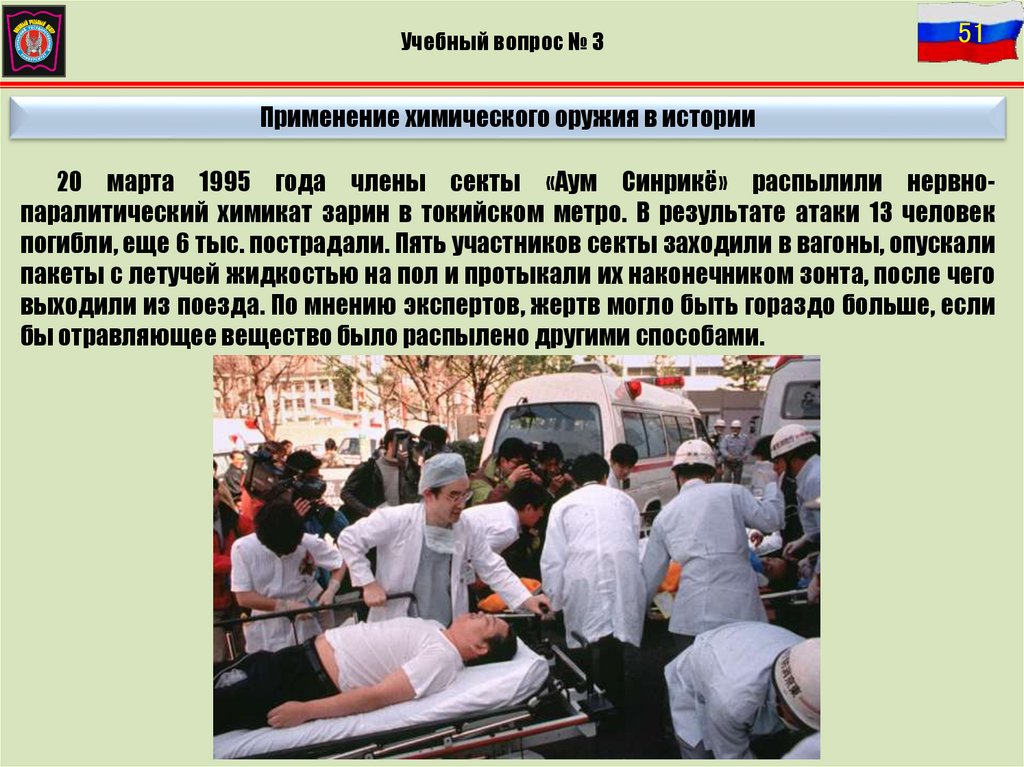

20 марта 1995 года члены секты «Аум Синрикё» распылили нервнопаралитический химикат зарин в токийском метро. В результате атаки 13 человек
погибли, еще 6 тыс. пострадали. Пять участников секты заходили в вагоны, опускали
пакеты с летучей жидкостью на пол и протыкали их наконечником зонта, после чего
выходили из поезда. По мнению экспертов, жертв могло быть гораздо больше, если
бы отравляющее вещество было распылено другими способами.

52.

Учебный вопрос № 3
52
Применение химического оружия в истории

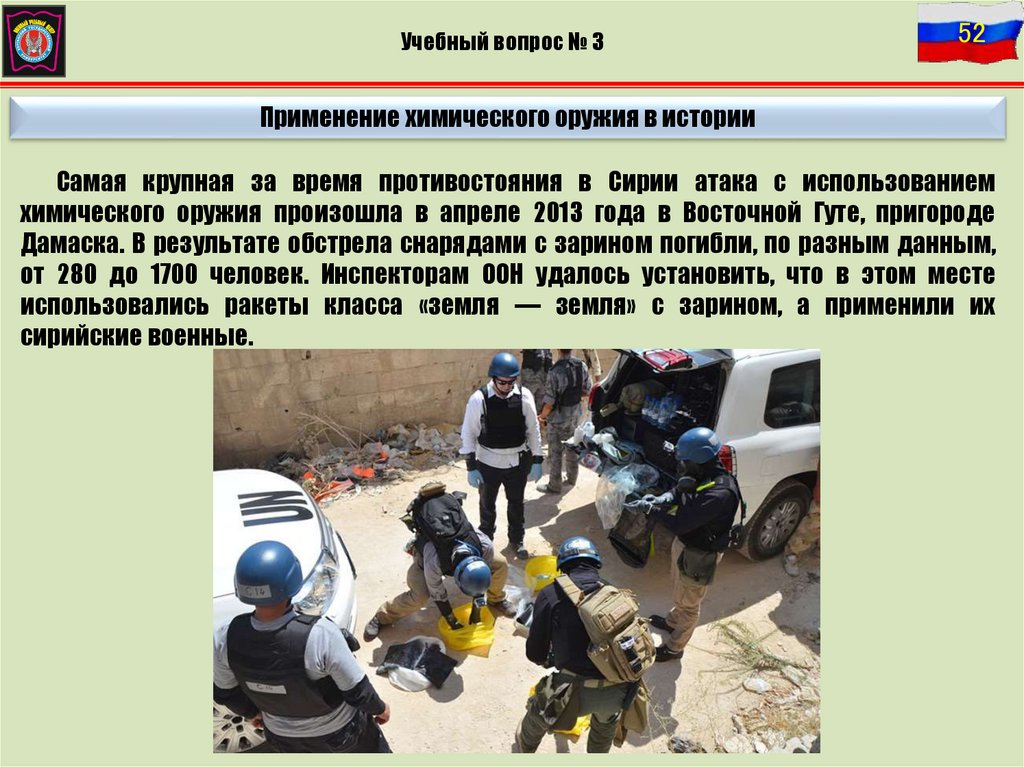

Самая крупная за время противостояния в Сирии атака с использованием
химического оружия произошла в апреле 2013 года в Восточной Гуте, пригороде
Дамаска. В результате обстрела снарядами с зарином погибли, по разным данным,
от 280 до 1700 человек. Инспекторам ООН удалось установить, что в этом месте
использовались ракеты класса «земля — земля» с зарином, а применили их
сирийские военные.

53.

Учебный вопрос № 4
53
Учебный вопрос № 4
Основные свойства биологического оружия.
Внешние
признаки
применения
биологического оружия. Средства защиты и
меры
предупреждения
инфекционных
заболеваний.

54.

Учебный вопрос № 4
54
Биологическое оружие — это патогенные микроорганизмы или их
споры, вирусы, бактериальные токсины, заражённые люди и животные, а также
средства их доставки (ракеты, артиллерийские снаряды, миномётные
мины, авиационные бомбы, автоматические дрейфующие аэростаты),
предназначенные для массового поражения живой силы и населения противника,
сельскохозяйственных животных, посевов сельскохозяйственных культур,
заражения продовольствия и источников воды, а также порчи некоторых видов
военного снаряжения и военных материалов.
Является оружием массового поражения и запрещено согласно Женевскому
протоколу 1925 года.

55.

55
Учебный вопрос № 4

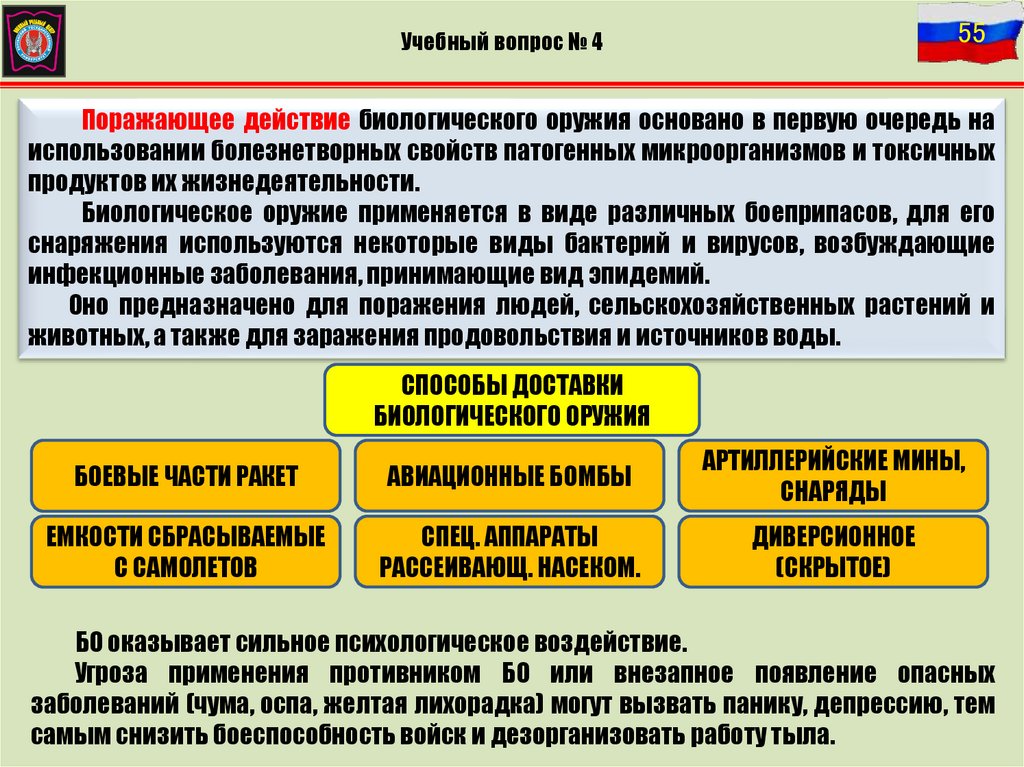

Поражающее действие биологического оружия основано в первую очередь на
использовании болезнетворных свойств патогенных микроорганизмов и токсичных
продуктов их жизнедеятельности.
Биологическое оружие применяется в виде различных боеприпасов, для его
снаряжения используются некоторые виды бактерий и вирусов, возбуждающие
инфекционные заболевания, принимающие вид эпидемий.
Оно предназначено для поражения людей, сельскохозяйственных растений и
животных, а также для заражения продовольствия и источников воды.
СПОСОБЫ ДОСТАВКИ
БИОЛОГИЧЕСКОГО ОРУЖИЯ
БОЕВЫЕ ЧАСТИ РАКЕТ
АВИАЦИОННЫЕ БОМБЫ
АРТИЛЛЕРИЙСКИЕ МИНЫ,
СНАРЯДЫ
ЕМКОСТИ СБРАСЫВАЕМЫЕ
С САМОЛЕТОВ
СПЕЦ. АППАРАТЫ
РАССЕИВАЮЩ. НАСЕКОМ.
ДИВЕРСИОННОЕ
(СКРЫТОЕ)
БО оказывает сильное психологическое воздействие.
Угроза применения противником БО или внезапное появление опасных
заболеваний (чума, оспа, желтая лихорадка) могут вызвать панику, депрессию, тем
самым снизить боеспособность войск и дезорганизовать работу тыла.

56.

Учебный вопрос № 4
56

57.

57
Учебный вопрос № 4

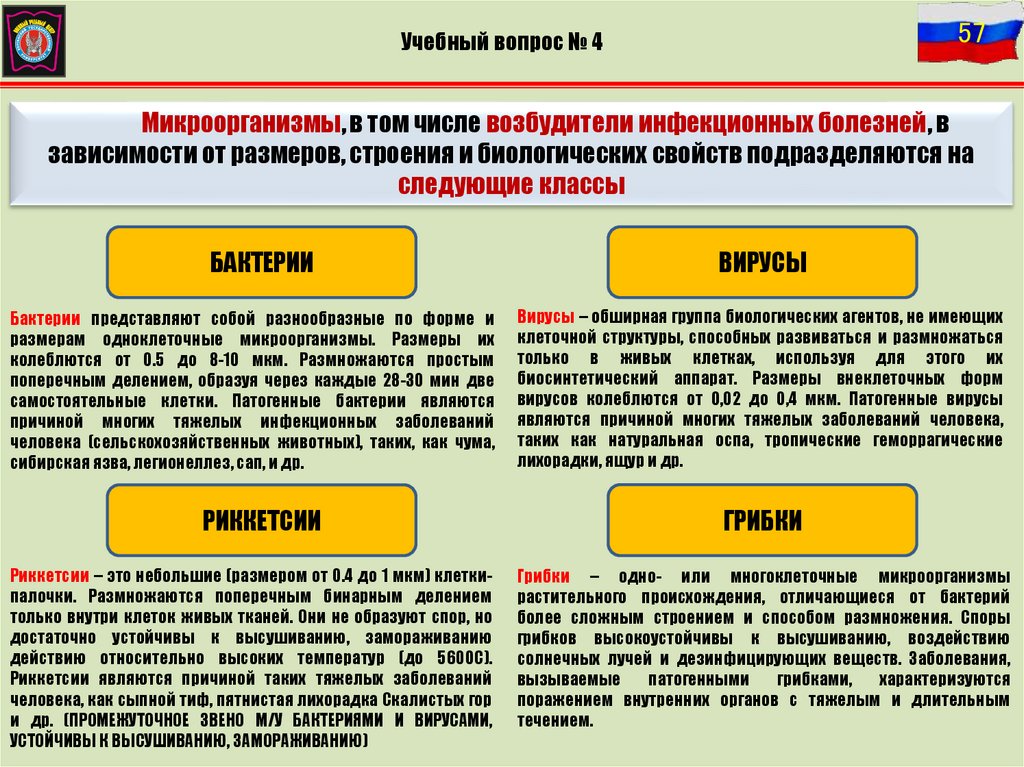

Микроорганизмы, в том числе возбудители инфекционных болезней, в
зависимости от размеров, строения и биологических свойств подразделяются на
следующие классы
БАКТЕРИИ
ВИРУСЫ
Бактерии представляют собой разнообразные по форме и
размерам одноклеточные микроорганизмы. Размеры их
колеблются от 0.5 до 8-10 мкм. Размножаются простым
поперечным делением, образуя через каждые 28-30 мин две
самостоятельные клетки. Патогенные бактерии являются
причиной многих тяжелых инфекционных заболеваний
человека (сельскохозяйственных животных), таких, как чума,
сибирская язва, легионеллез, сап, и др.
Вирусы – обширная группа биологических агентов, не имеющих
клеточной структуры, способных развиваться и размножаться
только в живых клетках, используя для этого их
биосинтетический аппарат. Размеры внеклеточных форм
вирусов колеблются от 0,02 до 0,4 мкм. Патогенные вирусы
являются причиной многих тяжелых заболеваний человека,
таких как натуральная оспа, тропические геморрагические
лихорадки, ящур и др.
РИККЕТСИИ
ГРИБКИ
Риккетсии – это небольшие (размером от 0.4 до 1 мкм) клеткипалочки. Размножаются поперечным бинарным делением
только внутри клеток живых тканей. Они не образуют спор, но
достаточно устойчивы к высушиванию, замораживанию
действию относительно высоких температур (до 5600С).
Риккетсии являются причиной таких тяжелых заболеваний
человека, как сыпной тиф, пятнистая лихорадка Скалистых гор
и др. (ПРОМЕЖУТОЧНОЕ ЗВЕНО М/У БАКТЕРИЯМИ И ВИРУСАМИ,
УСТОЙЧИВЫ К ВЫСУШИВАНИЮ, ЗАМОРАЖИВАНИЮ)
Грибки – одно- или многоклеточные микроорганизмы
растительного происхождения, отличающиеся от бактерий
более сложным строением и способом размножения. Споры
грибков высокоустойчивы к высушиванию, воздействию
солнечных лучей и дезинфицирующих веществ. Заболевания,
вызываемые
патогенными
грибками,
характеризуются
поражением внутренних органов с тяжелым и длительным
течением.

58.

Учебный вопрос № 3
58
ПРИЗНАКИ ПРИМЕНЕНИЯ БИОЛОГИЧЕСКОГО ОРУЖИЯ
ПРЯМЫЕ
КОСВЕННЫЕ
глухие, несвойственные обычным боеприпасам разрывы
авиационных бомб, ракет, снарядов и мин, сопровождающиеся
образованием в приземном слое атмосферы аэрозольных облаков
Прямые признаки
применения
противником
биологического
оружия
определяются
только лабораторно
по результатам
анализов взятых из
проб окружающей
среды.
появление быстро исчезающей полосы тумана или дыма за
низколетящим самолетом или крылатой ракетой
неразорвавшиеся боеприпасы или осколки боеприпасов с визуально
определяемым нахождением на них рецептур, другие оболочки,
имеющие маркировку или без неё
капли мутноватой жидкости (взвеси) или налет порошкообразных
веществ в местах разрывов боеприпасов на почве и окружающих
предметах
Необычное скопление насекомых и клещей.
Массовые заболевания людей и животных.

59.

Учебный вопрос № 3
59

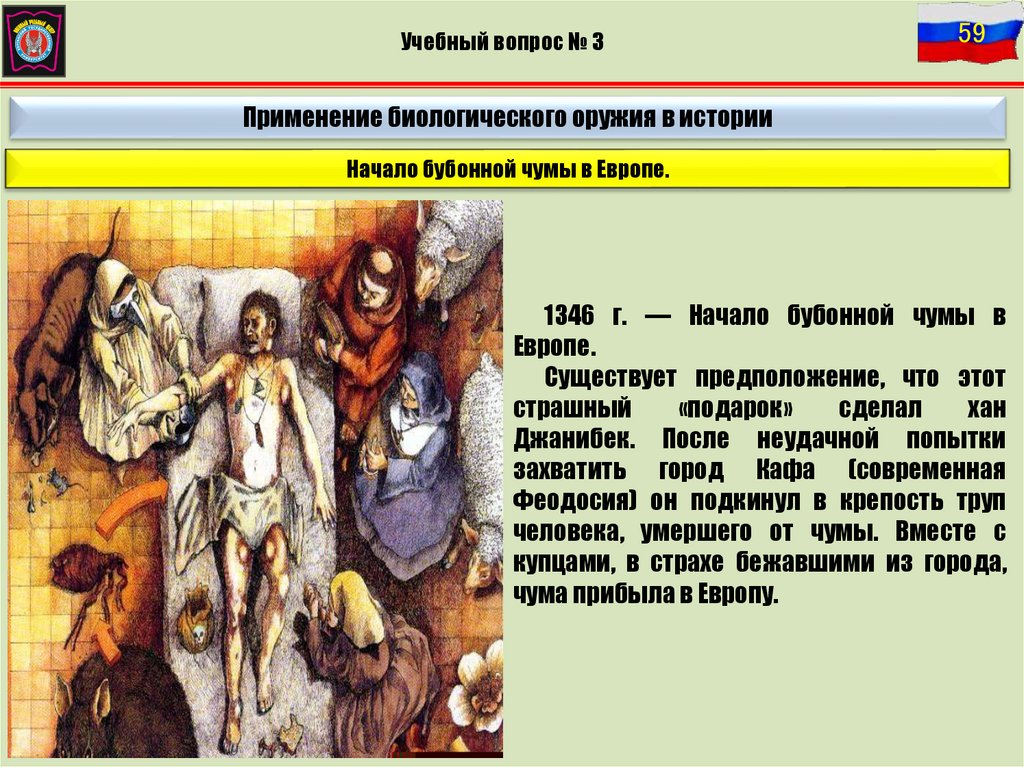

Применение биологического оружия в истории
Начало бубонной чумы в Европе.
1346 г. — Начало бубонной чумы в
Европе.
Существует предположение, что этот
страшный
«подарок»
сделал
хан
Джанибек. После неудачной попытки
захватить город Кафа (современная
Феодосия) он подкинул в крепость труп
человека, умершего от чумы. Вместе с
купцами, в страхе бежавшими из города,
чума прибыла в Европу.

60.

Учебный вопрос № 4
60
Первый конкретный исторический факт применения бактериологического
оружия в войне
1763 г. — Первый конкретный исторический
факт применения бактериологического
оружия в войне — преднамеренное
распространение
оспы
среди
индейских племён.
Американские
колонизаторы переслали в их лагерь
одеяла, зараженные возбудителем оспы:
среди индейцев вспыхнула эпидемия оспы.

61.

Учебный вопрос № 5
61
Учебный вопрос № 5
Поражающие
свойства
зажигательного
оружия и средства его применения.
Воздействие зажигательного оружия на
вооружение,
специальную
технику
и
инженерные сооружения.

62.

Учебный вопрос № 5
62

63.

Учебный вопрос № 5
63

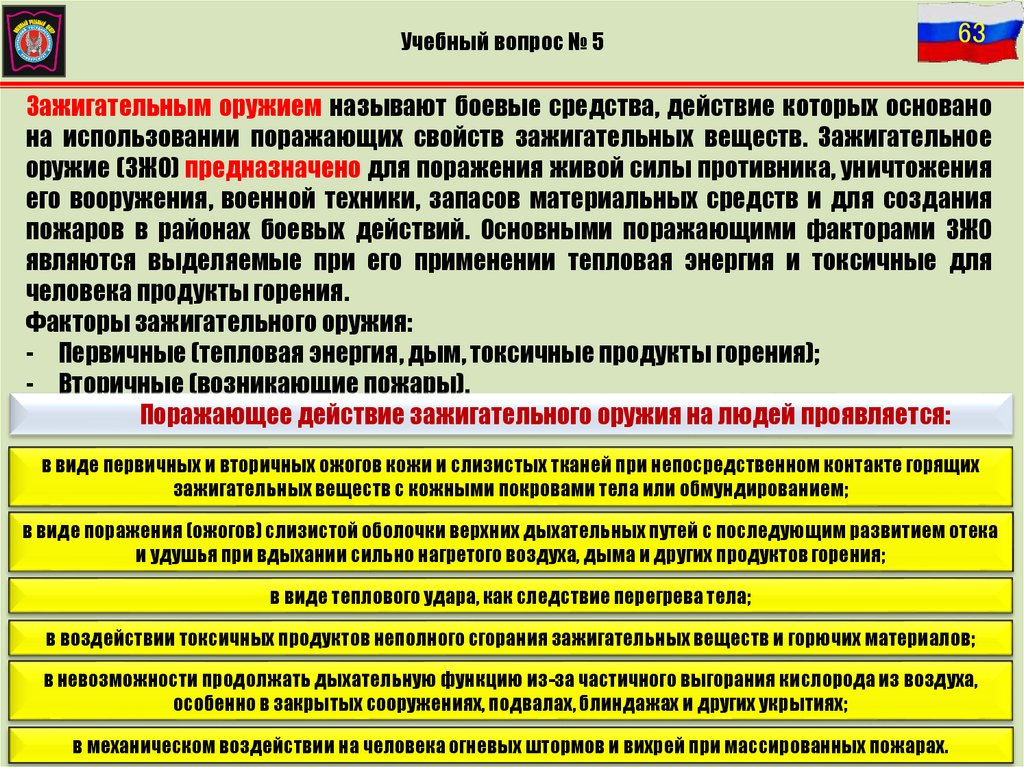

Зажигательным оружием называют боевые средства, действие которых основано
на использовании поражающих свойств зажигательных веществ. Зажигательное
оружие (ЗЖО) предназначено для поражения живой силы противника, уничтожения
его вооружения, военной техники, запасов материальных средств и для создания
пожаров в районах боевых действий. Основными поражающими факторами ЗЖО
являются выделяемые при его применении тепловая энергия и токсичные для
человека продукты горения.
Факторы зажигательного оружия:
- Первичные (тепловая энергия, дым, токсичные продукты горения);
- Вторичные (возникающие пожары).
Поражающее действие зажигательного оружия на людей проявляется:
в виде первичных и вторичных ожогов кожи и слизистых тканей при непосредственном контакте горящих
зажигательных веществ с кожными покровами тела или обмундированием;
в виде поражения (ожогов) слизистой оболочки верхних дыхательных путей с последующим развитием отека
и удушья при вдыхании сильно нагретого воздуха, дыма и других продуктов горения;
в виде теплового удара, как следствие перегрева тела;
в воздействии токсичных продуктов неполного сгорания зажигательных веществ и горючих материалов;
в невозможности продолжать дыхательную функцию из-за частичного выгорания кислорода из воздуха,
особенно в закрытых сооружениях, подвалах, блиндажах и других укрытиях;
в механическом воздействии на человека огневых штормов и вихрей при массированных пожарах.

64.

Учебный вопрос № 5
64
По условиям горения зажигательные вещества и смеси можно разделить на
две основные группы:
горящие в присутствии кислорода воздуха
(напалмы, белый фосфор)
горящие без доступа кислорода воздуха
(термит и термитные составы)
Термит – спрессованная смесь порошкообразных окислов железа с гранулированным алюминием.
Термитные составы кроме перечисленных компонентов содержат окислители и связующие вещества
(магний, серу, перекись свинца, нитрат бария). При горении термитов и термитных составов тепловая энергия
выделяется в результате взаимодействия окисла одного металла с другим металлом, образуя жидкий
расплавленный шлак с температурой около 3000 ºС. Горящие термитные составы способны прожигать железо
и сталь. Термит и термитные составы применяются для снаряжения зажигательных мин, снарядов,
авиационных бомб малого калибра, ручных зажигательных гранат и шашек.
Белый фосфор – твердое воскообразное ядовитое вещество. Он хорошо растворяется в жидких органических
растворителях, хранится под слоем воды. На воздухе фосфор самовоспламеняется и горит с выделением
большого количества едкого белого дыма, развивая температуру 1000 ºС. Горящий фосфор причиняет
тяжелые, болезненные, долго не заживающие ожоги. Применяется он в зажигательно-дымообразующих
артиллерийских снарядах, минах, авиационных бомбах и ручных гранатах, а также как воспламенитель
напалма и пирогеля.
Электрон – сплав магния (96%), алюминия (3%) и других элементов (1%). Воспламеняется при температуре 600
ºС и горит ослепительно белым или голубоватым пламенем, развивая температуру до 2800 ºС.
Для эффективного применения зажигательных веществ и смесей используются специальные средства.
Средства боевого применения – конкретная конструкция боевого устройства или боеприпаса, обеспечивающая
доставку на объект поражения и эффективный перевод зажигательного вещества или смеси в боевое
состояние.

65.

Учебный вопрос № 5
65

66.

66
Учебный вопрос № 5
Для защиты личного состава от поражающего
действия зажигательного оружия используют:
ЗАКРЫТЫЕ ФОРТИФИКАЦИОННЫЕ
СООРУЖЕНИЯ
ВООРУЖЕНИЕ И ВОЕННУЮ ТЕХНИКУ
СРЕДСТВА ИНДИВИДУАЛЬНОЙ
ЗАЩИТЫ КОЖИ И ОРГАНОВ
ДЫХАНИЯ
ШИНЕЛИ, БУШЛАТЫ, ВАТНЫЕ
КУРТКИ, ПОЛУШУБКИ, ПЛАЩПАЛАТКИ
Для защиты ВВТ от поражающего действия
зажигательного оружия используют:
ОКОПЫ И УКРЫТИЯ,
ОБОРУДОВАННЫЕ ПЕРЕКРЫТИЯМИ
ЕСТЕСТВЕННЫЕ УКРЫТИЯ
ПОКРЫТИЯ, ИЗГОТОВЛЕННЫЕ ИЗ
МЕСТНЫХ МАТЕРИАЛОВ
БРЕЗЕНТЫ, ТЕНТЫ И ЧЕХЛЫ
ТАБЕЛЬНЫЕ И МЕСТНЫЕ
СРЕДСТВА ПОЖАРОТУШЕНИЯ
ЕСТЕСТВЕННЫЕ УКРЫТИЯ,
А ТАКЖЕ РАЗЛИЧНЫЕ
МЕСТНЫЕ МАТЕРИАЛЫ

67.

Учебный вопрос № 5
67

68.

Учебный вопрос № 5
ПРИМЕНЕНИЕ ТОС-1М
68

69.

Учебный вопрос № 5
69

70.

Учебный вопрос № 6
70
Учебный вопрос № 6
Мероприятия по защите от оружия массового
поражения организуемые в подразделении.

71.

Учебный вопрос № 6
71
ЗАЩИТА ОТ ОРУЖИЯ МАССОВОГО ПОРАЖЕНИЯ
Защита от оружия массового поражения (ЗОМП) является видом боевого
обеспечения и осуществляется в целях максимального ослабления поражения
подразделений ядерным, химическим и бактериологическим (биологическим)
оружием противника, сохранения боеспособности личного состава и успешного
выполнения поставленных им задач. Организуется в полном объеме при ведении боя
как с применением, так и без применения ОМП и включает:
инженерное оборудование занимаемого исходного положения;
использование защитных и маскирующих свойств местности и военной техники;
предупреждение личного состава установленными сигналами о непосредственной угрозе и
начале применения противником ОМП, а также оповещение о радиоактивном, химическом и
бактериологическом (биологическом) заражении;
проведение
противоэпидемических
санитарно-гигиенических
и
специальных
профилактических медицинских мероприятий;
обеспечение безопасности и защиты личного состава при действиях в зонах заражения,
районах разрушений, пожаров и затоплений; ликвидацию последствий применения
противником ОМП.

72.

Использованная литература
1.
2.
Боевой устав по подготовке и ведению общевойскового
боя. Часть 3. Взвод, отделение, танк.
Учебник сержанта подразделений технического
обеспечения.
72
