Проект газофракционирующего блока установки 1А-1М

1. Проект газофракционирующего блока установки 1А-1М

Выполнил – А.Н. Белый
Руководитель – Л.Б. Воронкова

2. Назначение установки:

Установка каталитического крекинга
1А-1М предназначена для
крекирования нефтяных фракций,
выкипающих в пределах 340-550ОС, на
микросферическом цеолитсодержащем
катализаторе.

3. Сырьё установки:

Сырьём установки 1А-1М являются:
вакуумный газойль с установок ВТ-6,
ВТ-3, экстракт с КМ-2 и
непревращенный остаток установки
гидрокрекинга.

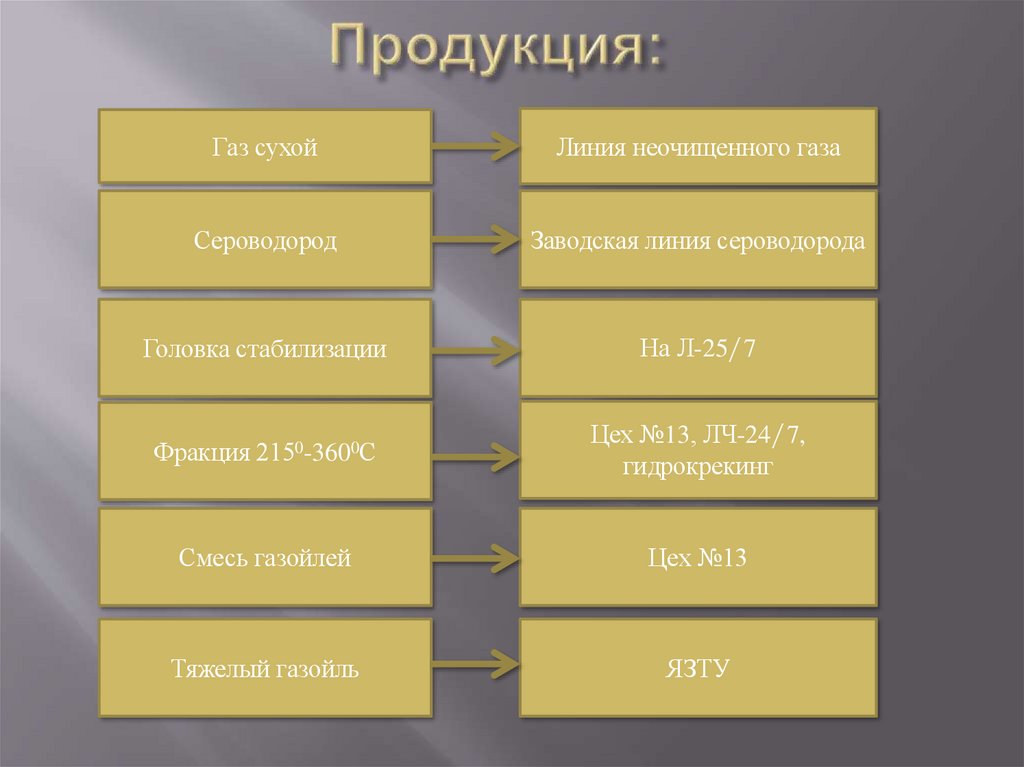

4. Продукция:

Газ сухой
Линия неочищенного газа
Сероводород
Заводская линия сероводорода
Головка стабилизации
На Л-25/7
Фракция 2150-3600С
Цех №13, ЛЧ-24/7,
гидрокрекинг
Смесь газойлей
Цех №13
Тяжелый газойль
ЯЗТУ

5. Блоки установки 1А-1М:

Реакторный блок
Нагревательно-фракционирующая часть
(НФЧ).
Газофракционирующая часть (ГФЧ).
Блок моноэтаноламиновой очистки газа.
Блок компрессии газов
Блок утилизации тепла.

6. Газофракционирующий блок

предназначен получения стабильной
пропан-бутановой фракции, а также
для стабилизации газойля.

7. Чертёж газофракционирующего блока 1А-1М

8. Сравнение теплообменных аппаратов:

Расчетная поверхность теплообмена:
Действующая поверхность
теплообмена:
26,93 м2
62 м2
Запас поверхности теплообмена:
56,6%
Следовательно аппарат с заданной нагрузкой справляется и замены не
требует.

9. Основные опасные факторы установки ЭЛОУ-АТ-4

Основные факторы, определяющие опасность на установке:
Остановка нагнетателей Н-9/1,2,3.
Полное отключение электроэнергии на установке.
Прекращение подачи оборотной воды на установку.
Прекращение подачи химочищенной воды на установку.
Прекращение подачи воздуха КИП.
Нарушение герметичности соединений трубопроводов и аппаратов блока ГФЧ.
Нарушение герметичности соединений трубопроводов и аппаратов блока НФЧ.
Нарушение герметичности транспортных линий катализатора.
Повышение давления в реакторе.
Отсутствие перепада на TV 1038 (К-20).
Отсутствие перепада на LV 1043 (К-5).
Остановка установки ГФУ и сернокислотного алкилирования.
Прекращение подачи сырья на установку.
Прекращение подачи гидроочищенного 1ЦО К-21 с установки ЛИ-150.
