Полевые транзисторы: основы и применение

1.

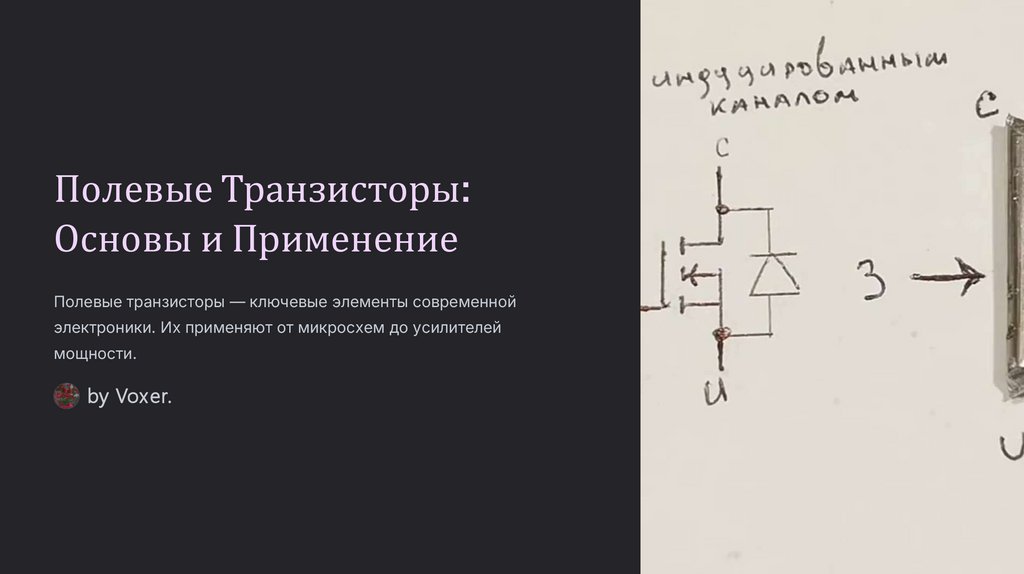

Полевые Транзисторы:
Основы и Применение
Полевые транзисторы — ключевые элементы современной
электроники. Их применяют от микросхем до усилителей
мощности.
by Vox er.

2.

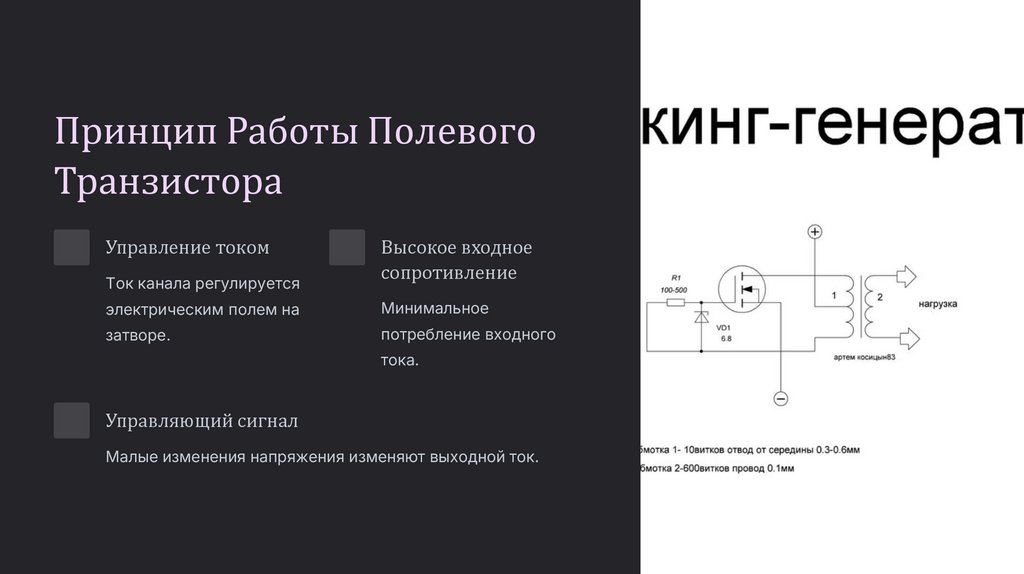

Принцип Работы Полевого
Транзистора
Управление током
Ток канала регулируется
Высокое входное
сопротивление
электрическим полем на
Минимальное
затворе.
потребление входного
тока.
Управляющий сигнал
Малые изменения напряжения изменяют выходной ток.

3.

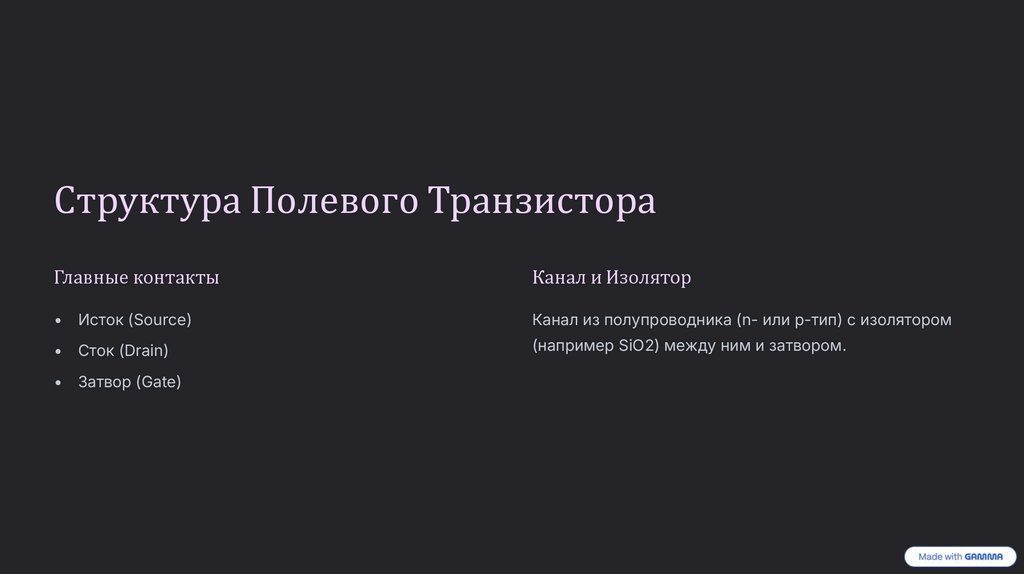

Структура Полевого Транзистора
Главные контакты
Канал и Изолятор
• Исток (Source)
Канал из полупроводника (n- или p-тип) с изолятором
• Сток (Drain)
(например SiO2) между ним и затвором.
• Затвор (Gate)

4.

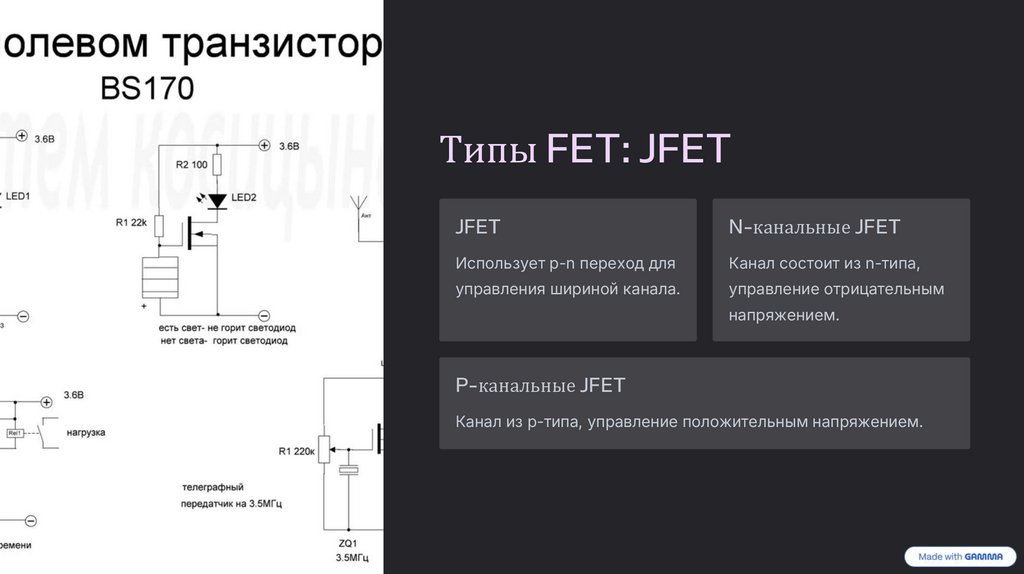

Типы FET: JFET
JFET
N-канальные JFET
Использует p-n переход для
Канал состоит из n-типа,
управления шириной канала.
управление отрицательным
напряжением.
P-канальные JFET
Канал из p-типа, управление положительным напряжением.

5.

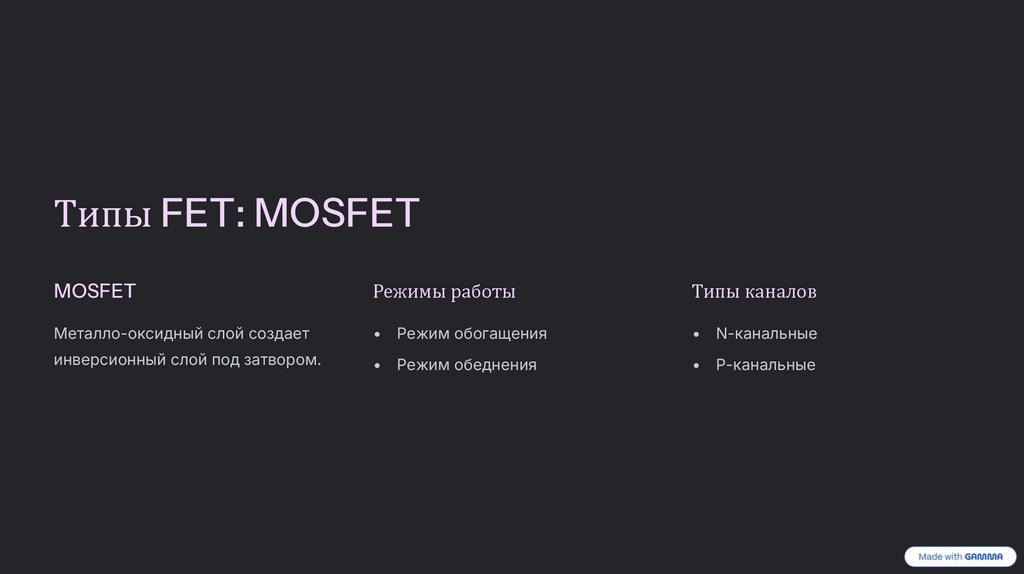

Типы FET: MOSFET
MOSFET
Режимы работы
Типы каналов
Металло-оксидный слой создает
• Режим обогащения
• N-канальные
инверсионный слой под затвором.
• Режим обеднения
• P-канальные

6.

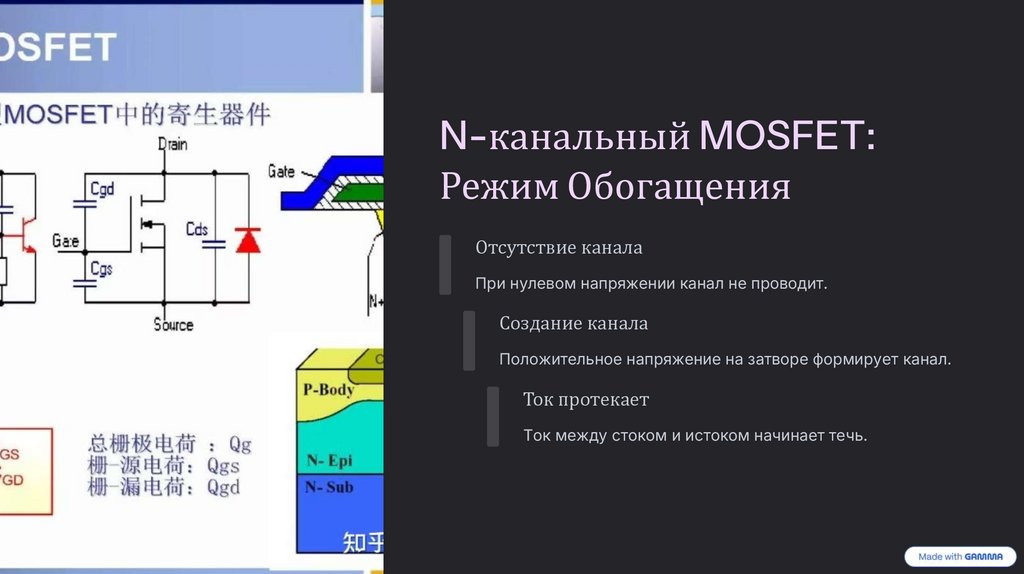

N-канальный MOSFET:
Режим Обогащения
Отсутствие канала
При нулевом напряжении канал не проводит.
Создание канала
Положительное напряжение на затворе формирует канал.
Ток протекает
Ток между стоком и истоком начинает течь.

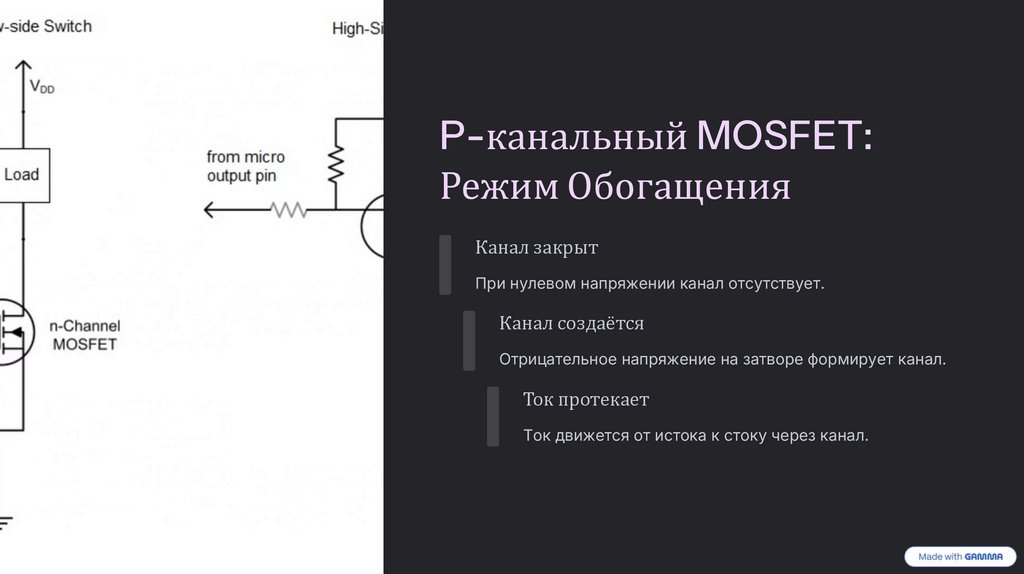

7.

P-канальный MOSFET:
Режим Обогащения
Канал закрыт
При нулевом напряжении канал отсутствует.
Канал создаётся
Отрицательное напряжение на затворе формирует канал.
Ток протекает
Ток движется от истока к стоку через канал.

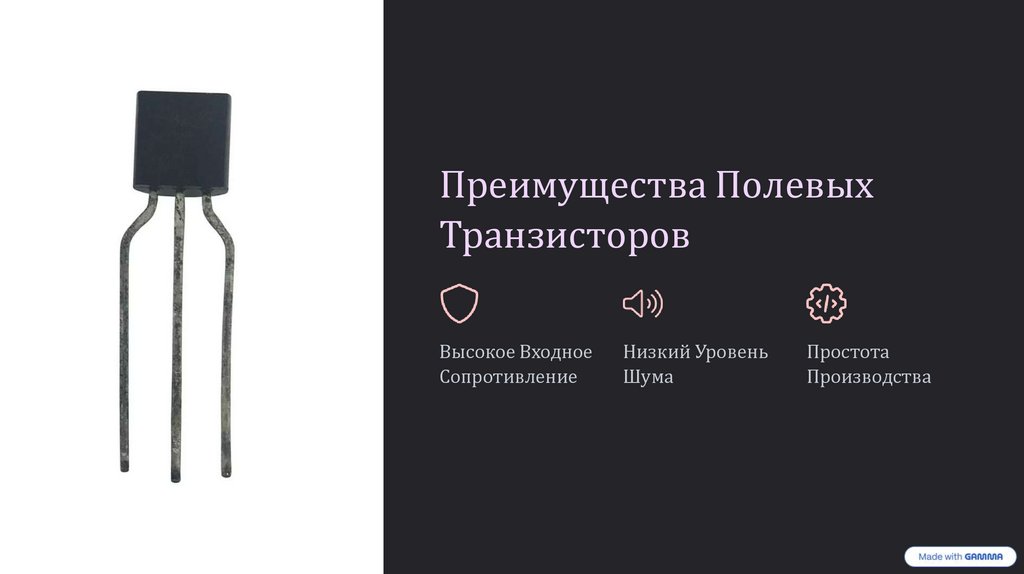

8.

Преимущества Полевых
Транзисторов
Высокое Входное
Сопротивление
Низкий Уровень
Шума
Простота
Производства

9.

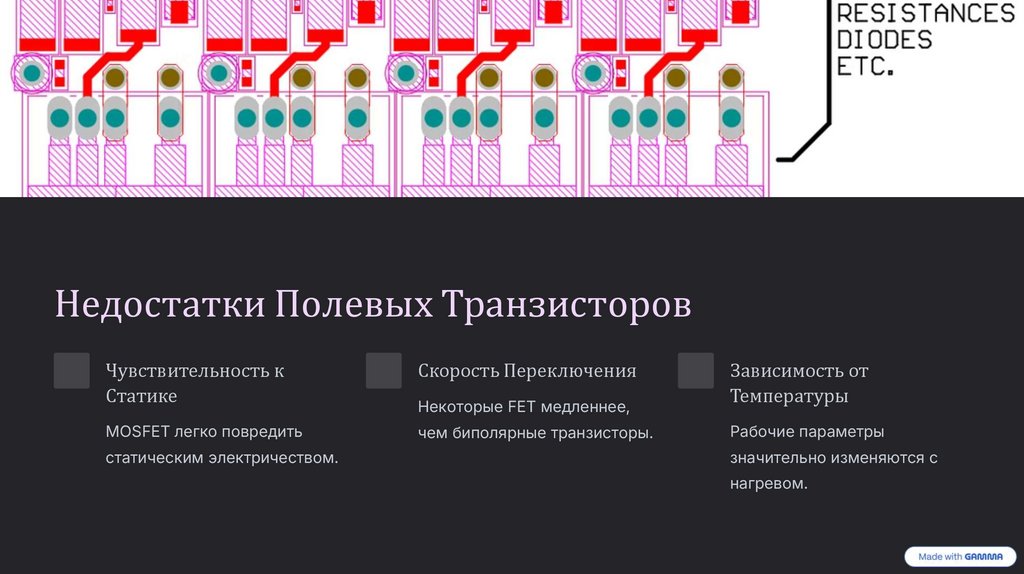

Недостатки Полевых Транзисторов
Чувствительность к
Статике
Скорость Переключения
MOSFET легко повредить
чем биполярные транзисторы.
статическим электричеством.
Некоторые FET медленнее,
Зависимость от
Температуры
Рабочие параметры
значительно изменяются с
нагревом.

10.

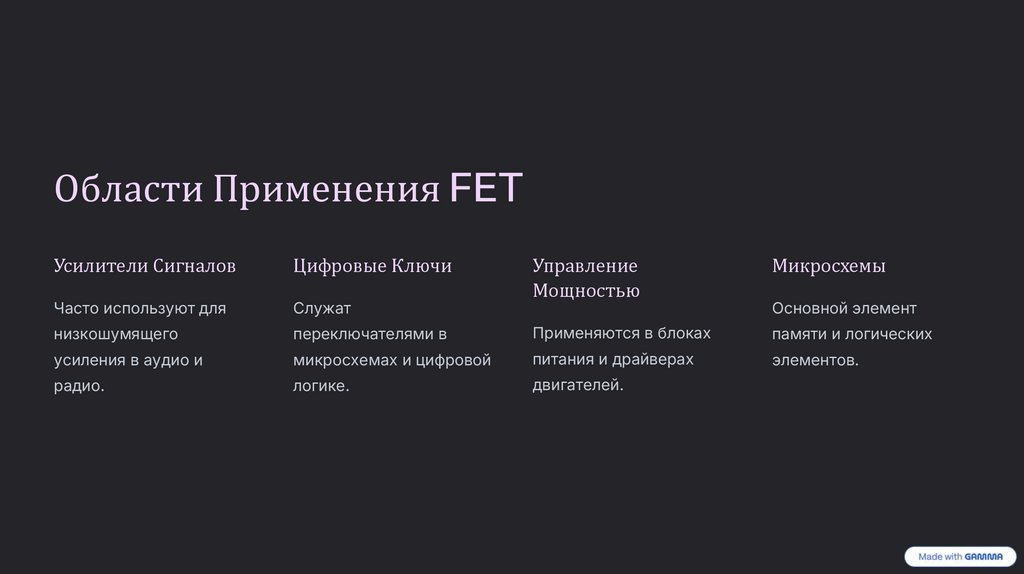

Области Применения FET
Усилители Сигналов
Цифровые Ключи
Управление
Мощностью
Микросхемы
Часто используют для
Служат
низкошумящего
переключателями в
Применяются в блоках
памяти и логических
усиления в аудио и
микросхемах и цифровой
питания и драйверах
элементов.
радио.
логике.
двигателей.
Основной элемент
