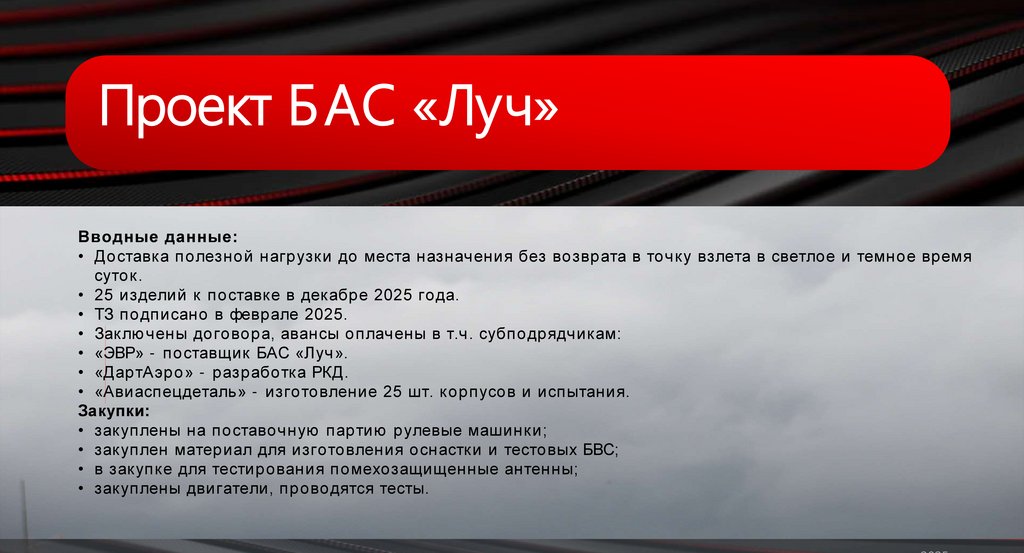

Проект БАС «Луч»

1.

Проект Б АС «Луч»
Вводные данные:
• Доставка полезной нагрузки до места назначения без возврата в точку взлета в светлое и темное время
суток.
• 25 изделий к поставке в декабре 2025 года.
• ТЗ подписано в феврале 2025.
• Заклю чены договора, авансы оплачены в т.ч. субподрядчикам:
• «ЭВР» - поставщик БАС «Луч».
• «ДартАэро » - разработка РКД.
• «Авиаспецдеталь» - изготовление 25 шт. корпусов и испытания.
Закупки:
• закуплены на поставочную партию рулевые машинки;
• закуплен материал для изготовления оснастки и тестовых БВС;
• в закупке для тестирования помехозащищенные антенны;
• закуплены двигатели, проводятся тесты.

2.

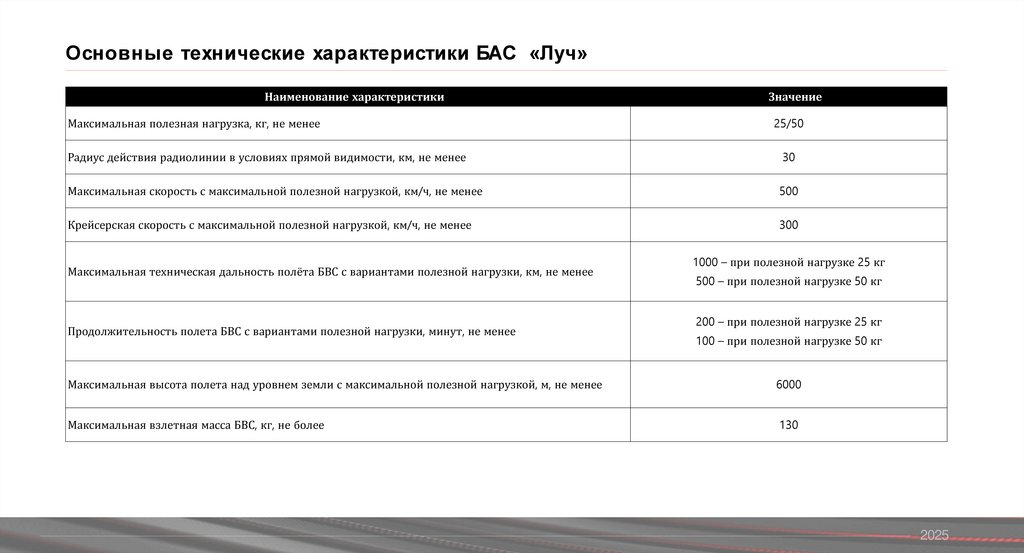

Основные технические характеристики БАС «Луч»
Наименование характеристики
Максимальная полезная нагрузка, кг, не менее
Значение
25/50
Радиус действия радиолинии в условиях прямой видимости, км, не менее
30
Максимальная скорость с максимальной полезной нагрузкой, км/ч, не менее
500
Крейсерская скорость с максимальной полезной нагрузкой, км/ч, не менее
300
Максимальная техническая дальность полёта БВС с вариантами полезной нагрузки, км, не менее
Продолжительность полета БВС с вариантами полезной нагрузки, минут, не менее
1000 – при полезной нагрузке 25 кг
500 – при полезной нагрузке 50 кг
200 – при полезной нагрузке 25 кг
100 – при полезной нагрузке 50 кг
Максимальная высота полета над уровнем земли с максимальной полезной нагрузкой, м, не менее
6000
Максимальная взлетная масса БВС, кг, не более
130
2025

3.

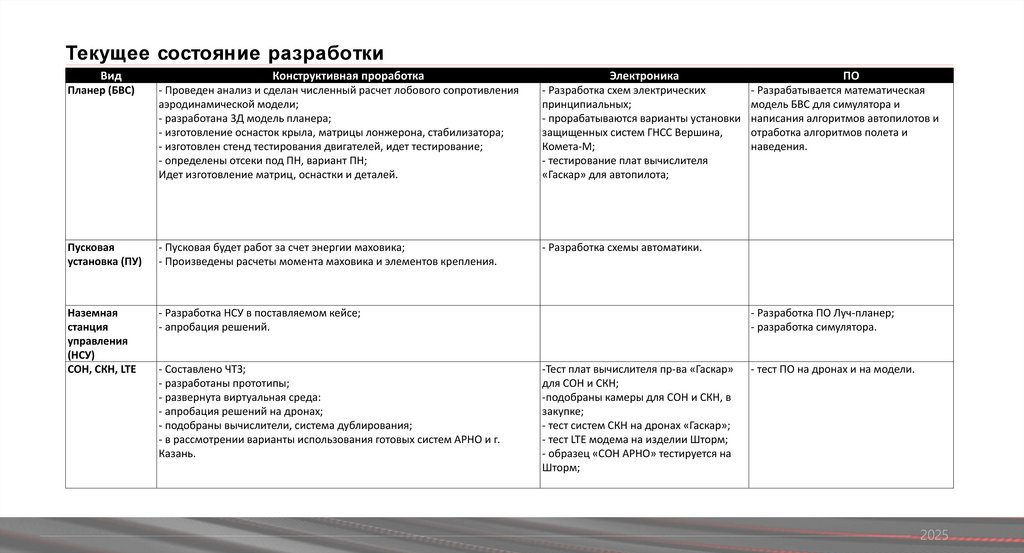

Текущее состояние разработки
Вид
Конструктивная проработка
Электроника
ПО
- Разрабатывается математическая
модель БВС для симулятора и
написания алгоритмов автопилотов и
отработка алгоритмов полета и
наведения.
Планер (БВС)
- Проведен анализ и сделан численный расчет лобового сопротивления
аэродинамической модели;
- разработана 3Д модель планера;

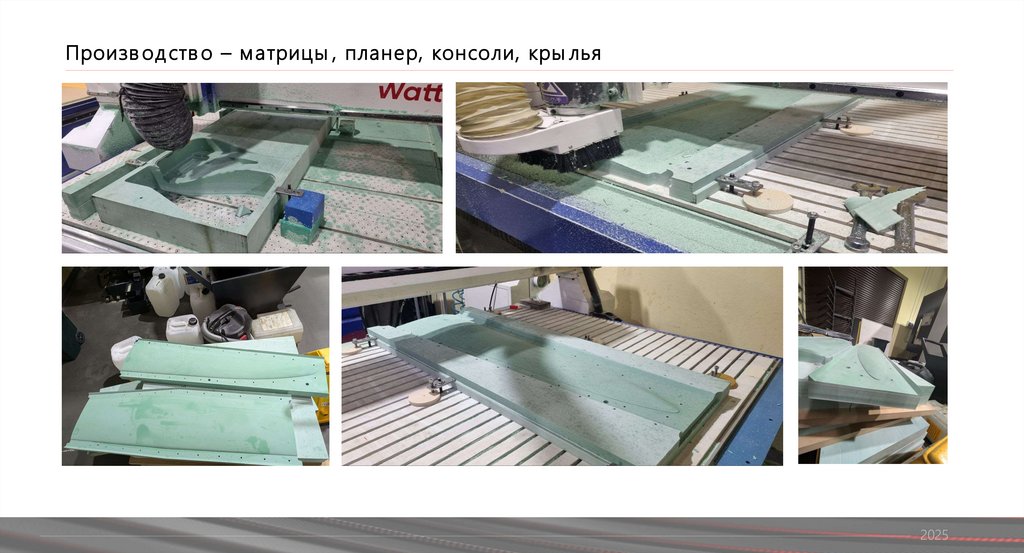

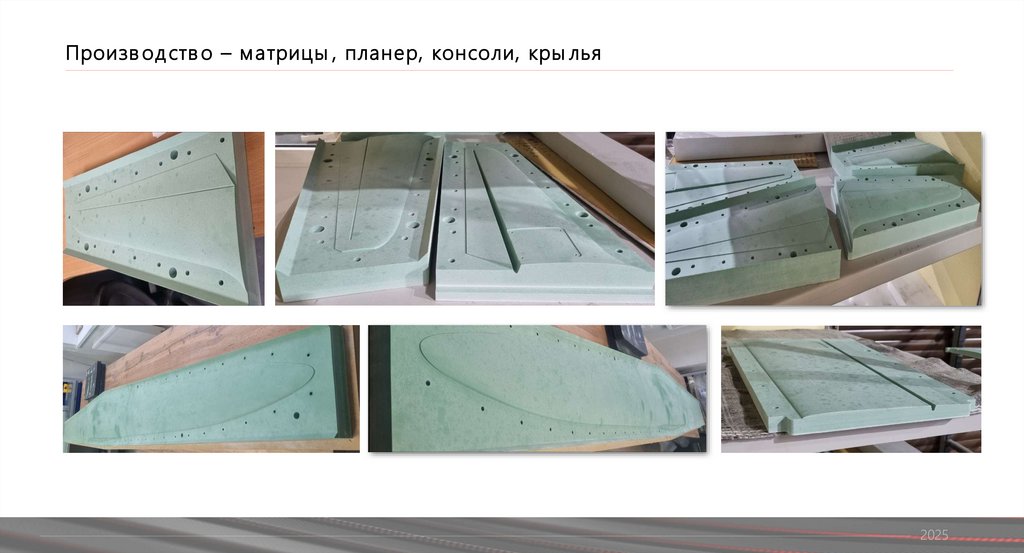

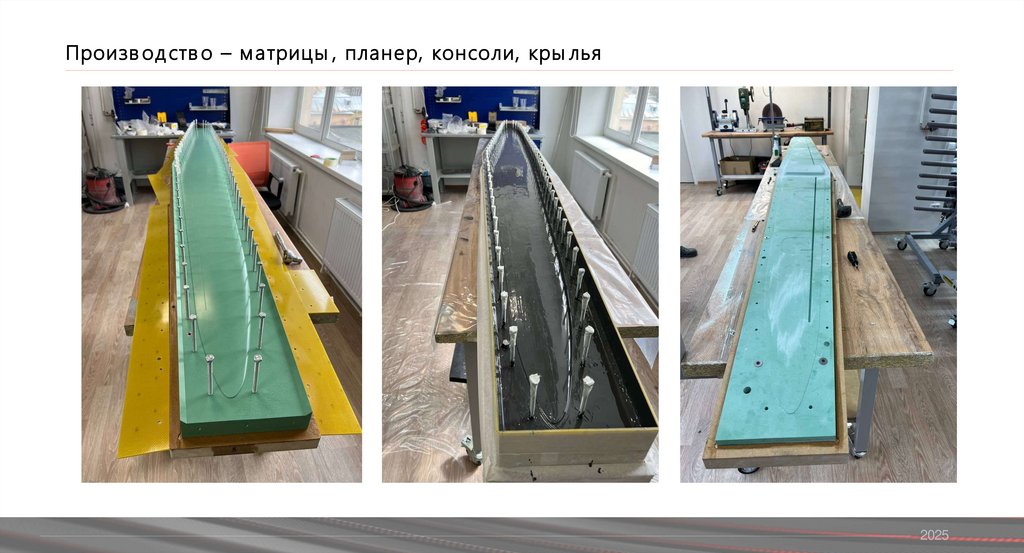

- изготовление оснасток крыла, матрицы лонжерона, стабилизатора;

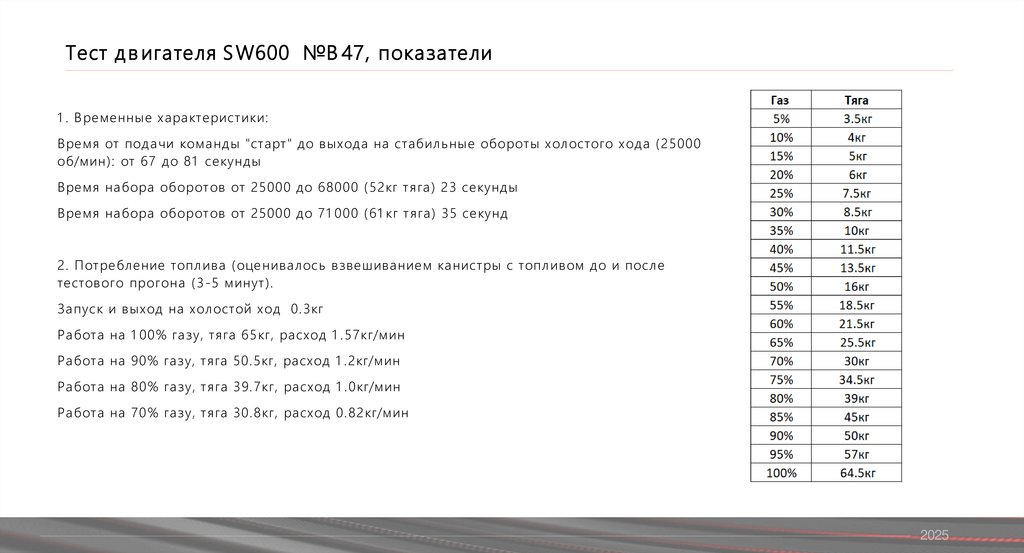

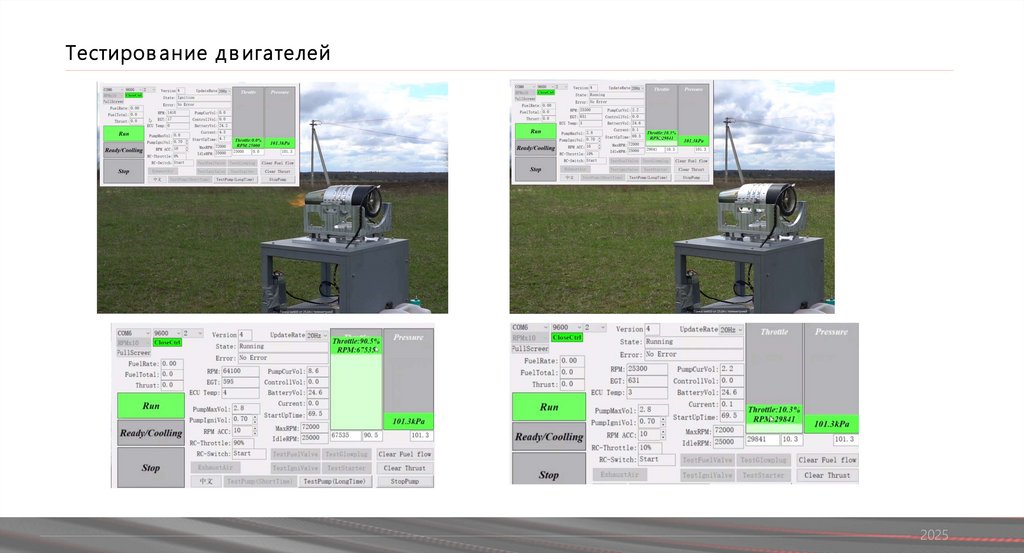

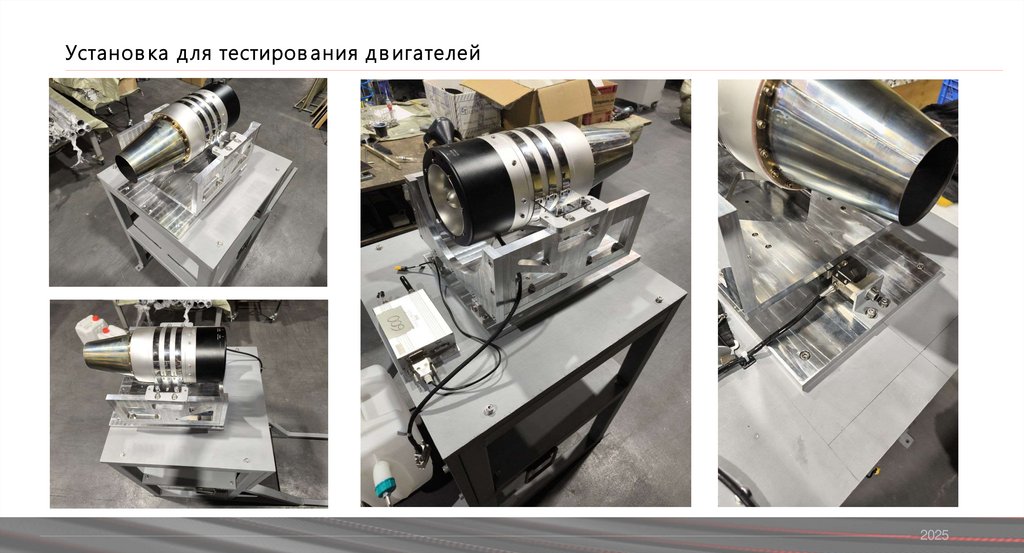

- изготовлен стенд тестирования двигателей, идет тестирование;

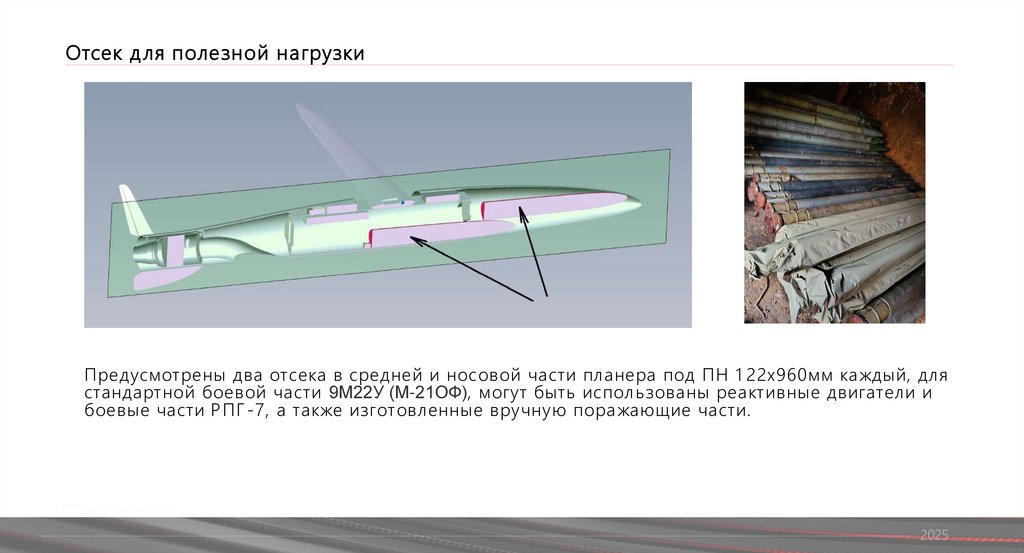

- определены отсеки под ПН, вариант ПН;

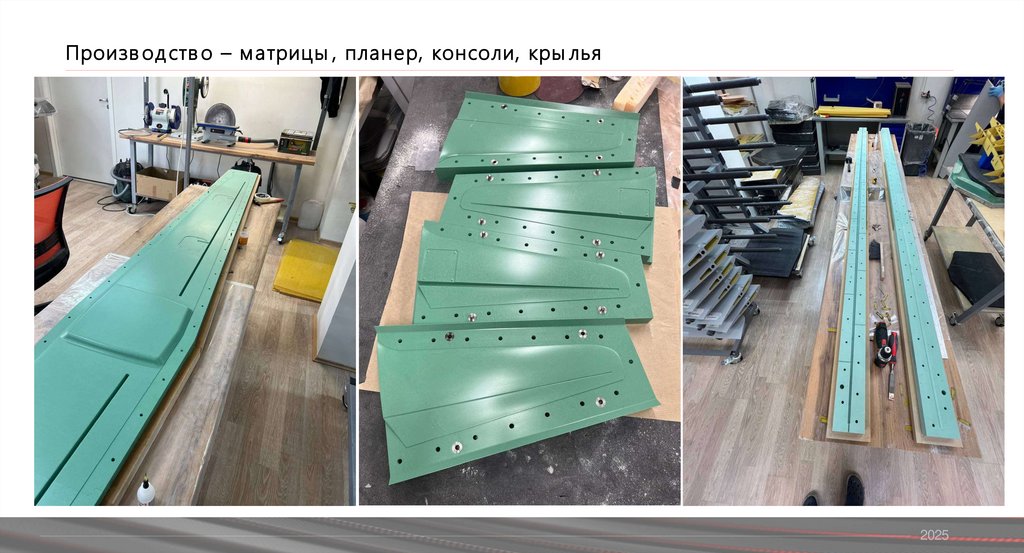

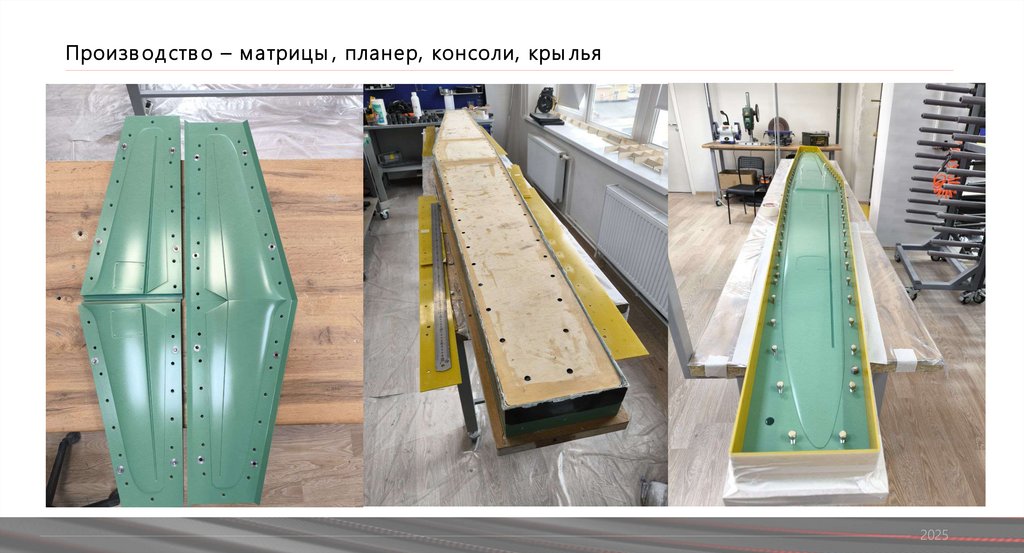

Идет изготовление матриц, оснастки и деталей.
- Разработка схем электрических
принципиальных;
- прорабатываются варианты установки
защищенных систем ГНСС Вершина,
Комета-М;
- тестирование плат вычислителя
«Гаскар» для автопилота;

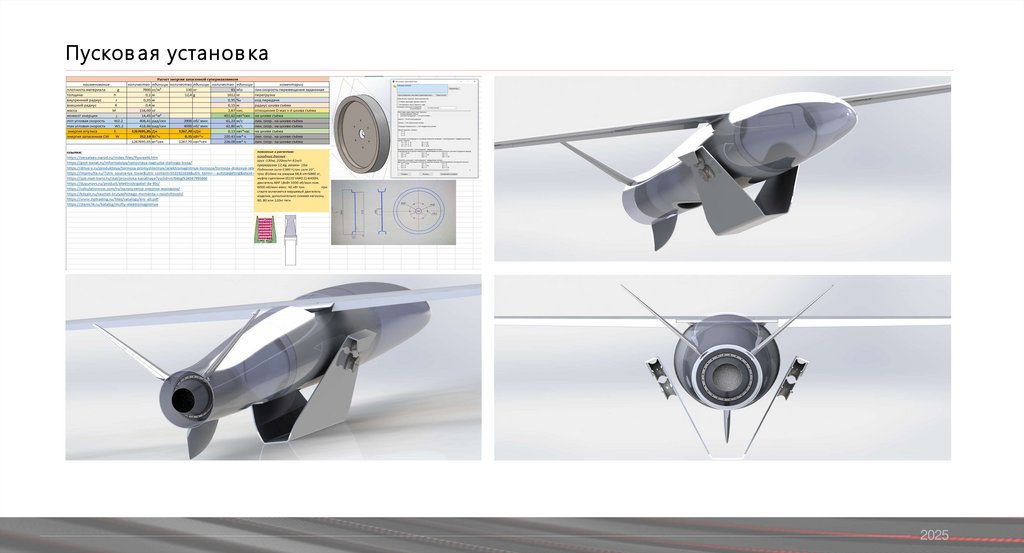

Пусковая
установка (ПУ)
- Пусковая будет работ за счет энергии маховика;
- Произведены расчеты момента маховика и элементов крепления.
- Разработка схемы автоматики.
Наземная
станция
управления
(НСУ)
СОН, СКН, LTE

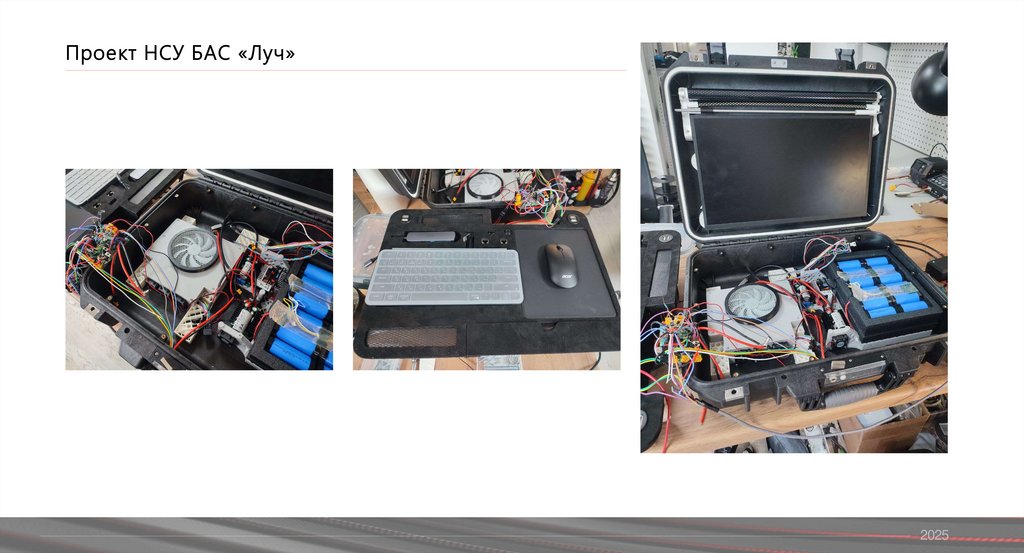

- Разработка НСУ в поставляемом кейсе;
- апробация решений.
- Составлено ЧТЗ;
- разработаны прототипы;

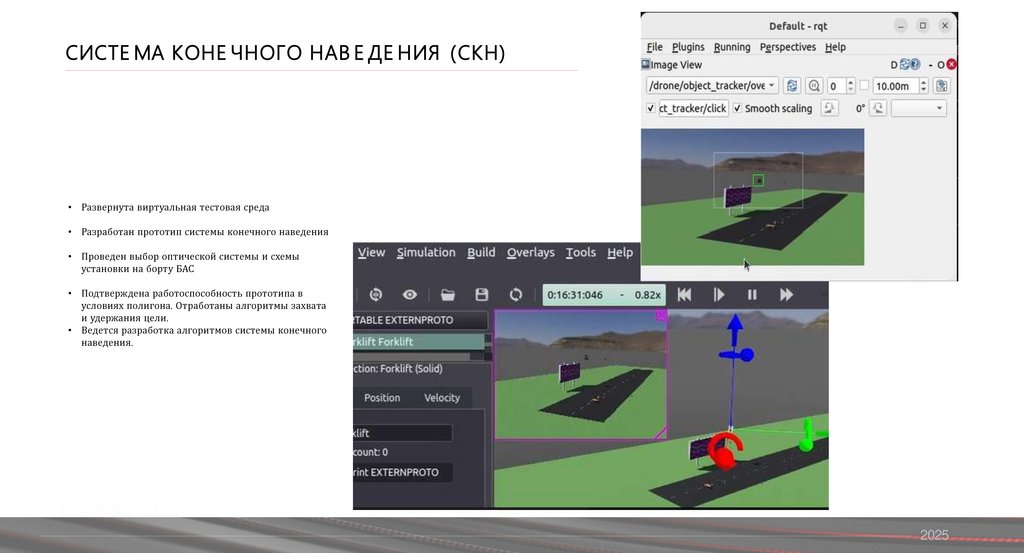

- развернута виртуальная среда:
- апробация решений на дронах;
- подобраны вычислители, система дублирования;
- в рассмотрении варианты использования готовых систем АРНО и г.
Казань.
- Разработка ПО Луч-планер;

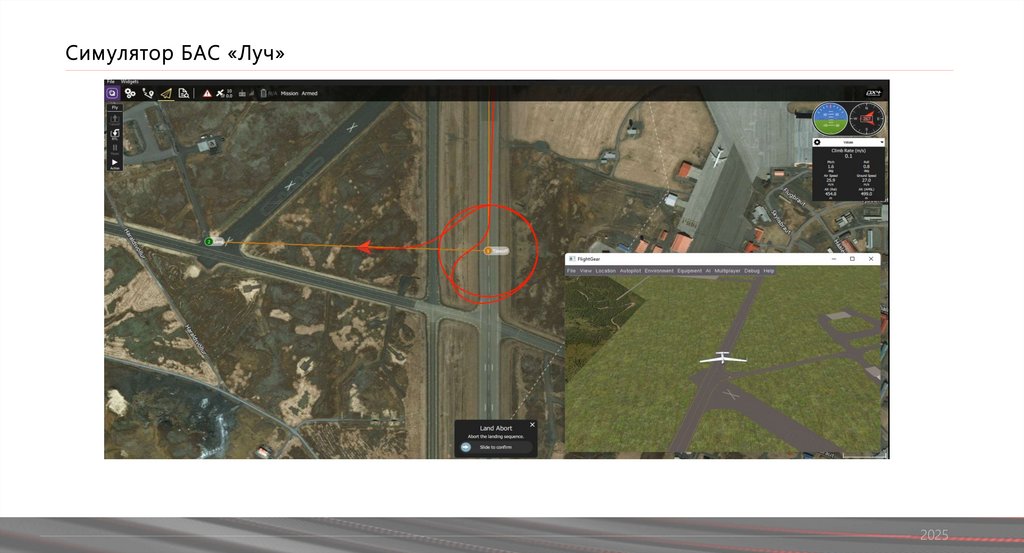

- разработка симулятора.

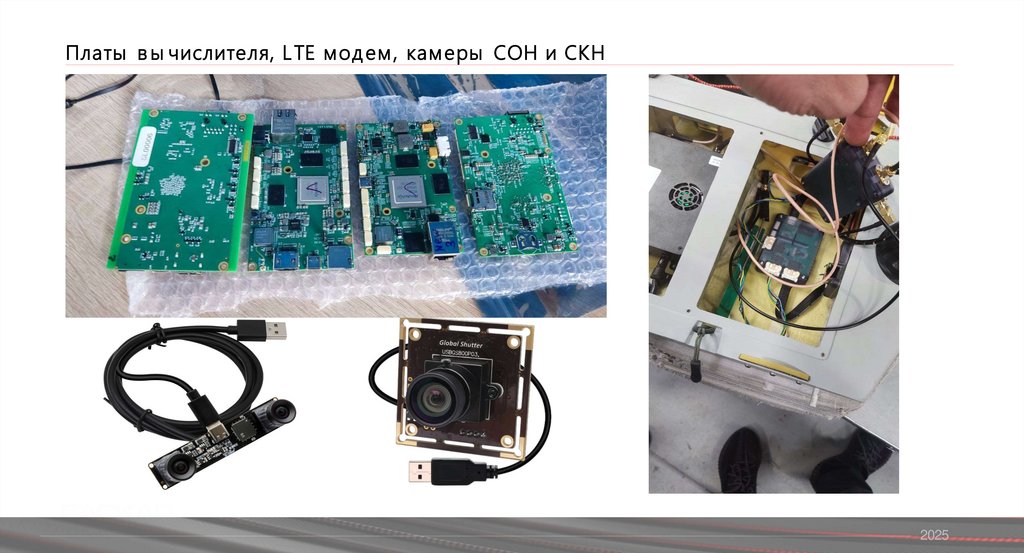

-Тест плат вычислителя пр-ва «Гаскар»
для СОН и СКН;

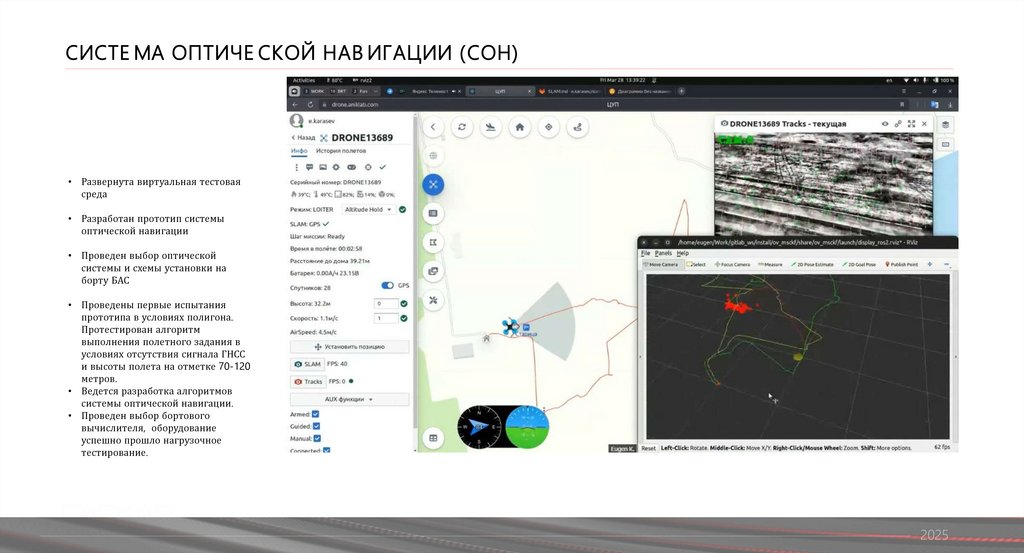

-подобраны камеры для СОН и СКН, в
закупке;

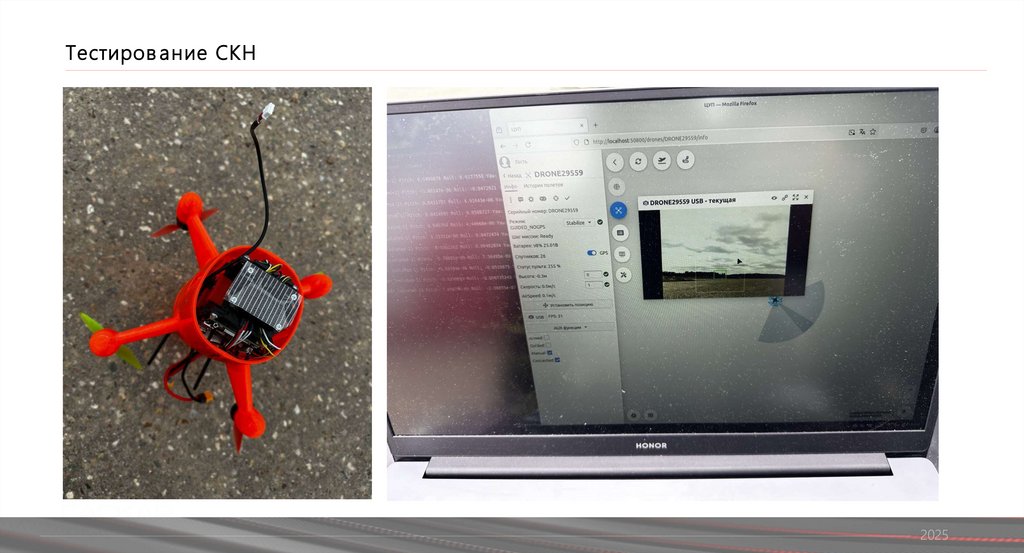

- тест систем СКН на дронах «Гаскар»;
- тест LTE модема на изделии Шторм;
- образец «СОН АРНО» тестируется на
Шторм;
- тест ПО на дронах и на модели.
2025

4.

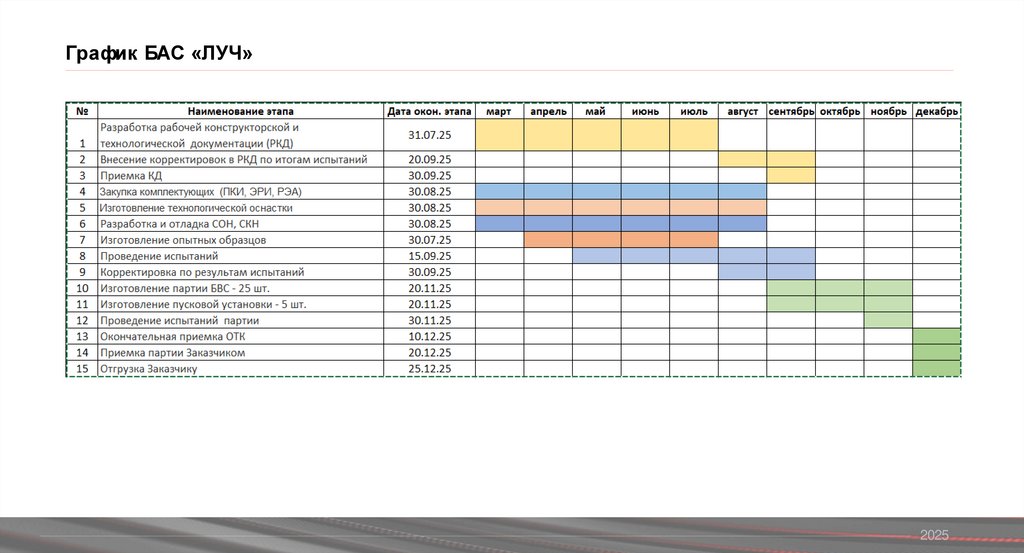

График БАС «ЛУЧ»
2025

5.

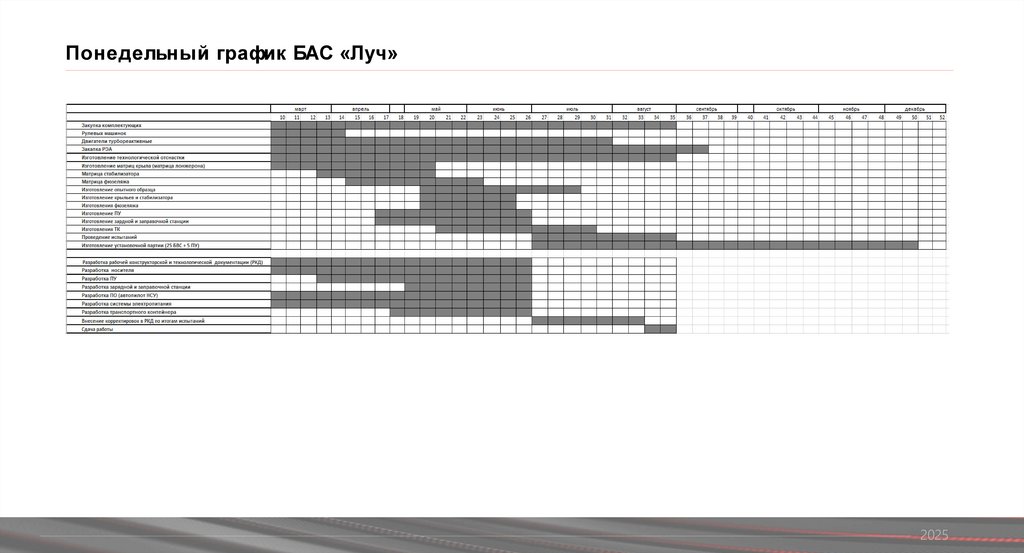

Понедельный график БАС «Луч»
2025

6.

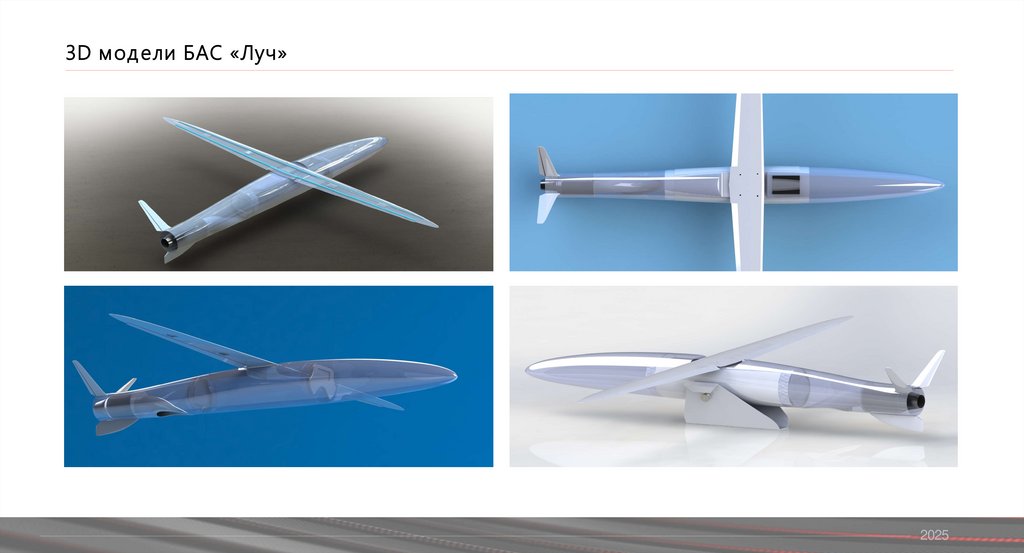

3D м од ели БАС «Луч»
2025

7.

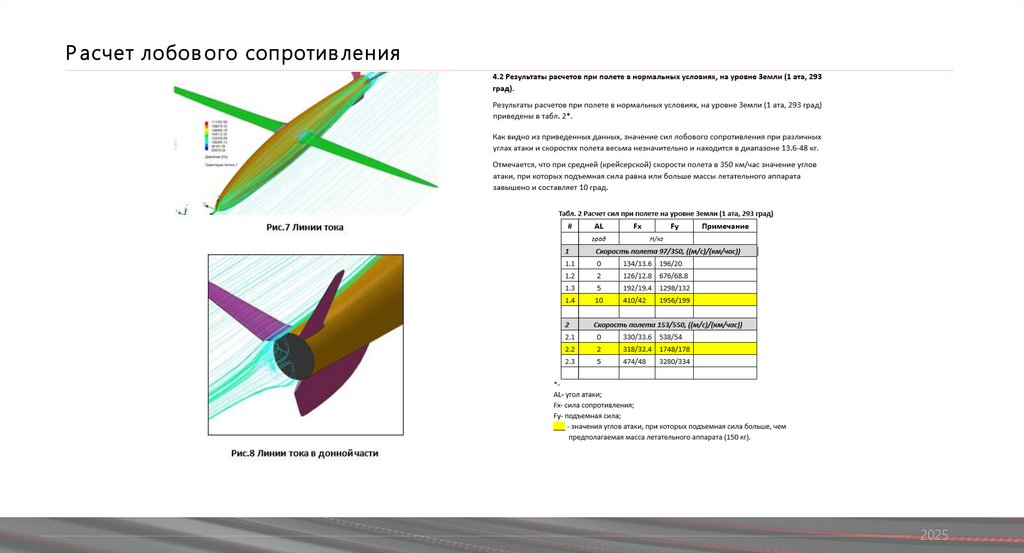

Р асчет лобов ого сопротив ления
2025
