Untersuchung der Materialdicke Step Tube im Bereich der Aufweitung / ca. 2mm von Flansch Dichtfläche

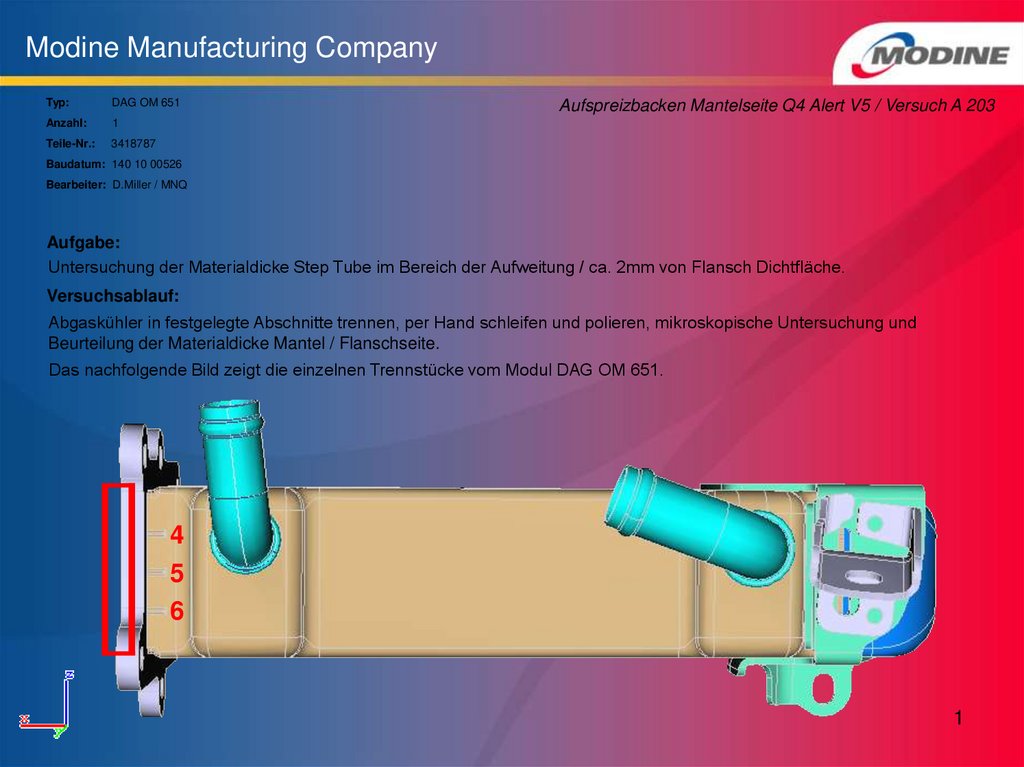

1. Folie 1

Modine Manufacturing Company
Typ:
DAG OM 651
Anzahl:
1
Teile-Nr.:
3418787
Aufspreizbacken Mantelseite Q4 Alert V5 / Versuch A 203
Baudatum: 140 10 00526
Bearbeiter: D.Miller / MNQ
Aufgabe:
Untersuchung der Materialdicke Step Tube im Bereich der Aufweitung / ca. 2mm von Flansch Dichtfläche.
Versuchsablauf:
Abgaskühler in festgelegte Abschnitte trennen, per Hand schleifen und polieren, mikroskopische Untersuchung und
Beurteilung der Materialdicke Mantel / Flanschseite.
Das nachfolgende Bild zeigt die einzelnen Trennstücke vom Modul DAG OM 651.
4
5
6
1

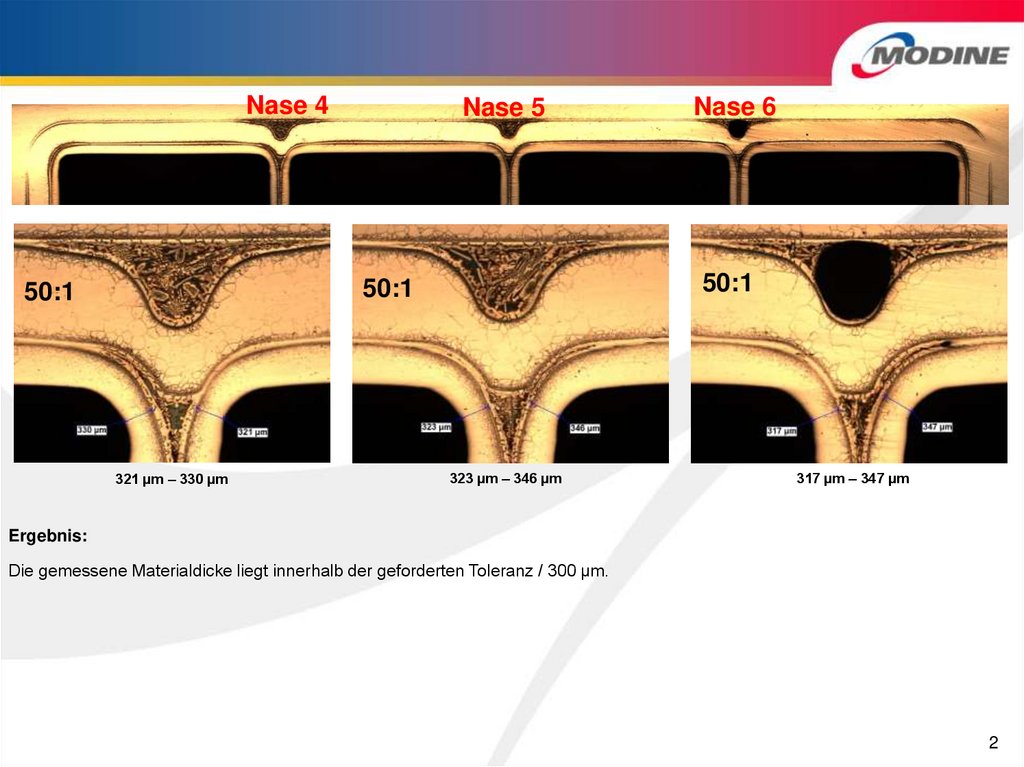

2. Folie 2

Nase 4
Nase 5
50:1
50:1
50:1
321 µm – 330 µm
Nase 6
323 µm – 346 µm
317 µm – 347 µm
Ergebnis:
Die gemessene Materialdicke liegt innerhalb der geforderten Toleranz / 300 µm.
2
