Розробка технології виготовлення листовим штампуванням деталі типу "___"

1.

МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ
НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ
"ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ"
Кафедра комп’ютерного моделювання
та інтегрованих технологій обробки тиском (КМІТ)
ТЕМА ВИРОБНИЧОЇ ПРАКТИКИ
" Розробка технології виготовлення листовим штампуванням
деталі типу "********""
Виконав студент групи МІТ-******
Керівник практики - доцент кафедри КМІТ
Дмитро ПЕТРЕНКО
Олександр ЮРЧЕНКО
Харків 2024
№1

2.

№2

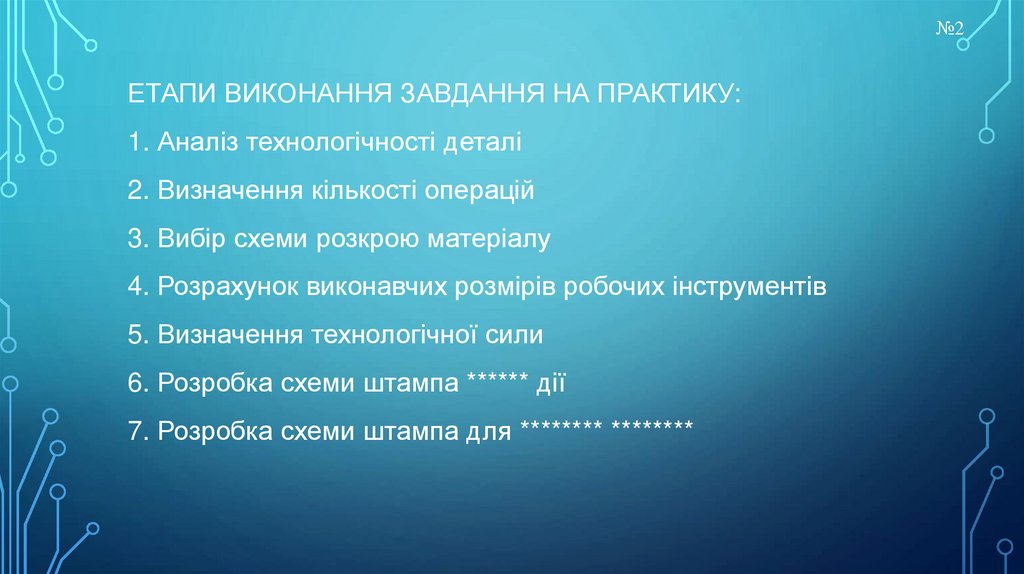

ЕТАПИ ВИКОНАННЯ ЗАВДАННЯ НА ПРАКТИКУ:
1. Аналіз технологічності деталі
2. Визначення кількості операцій

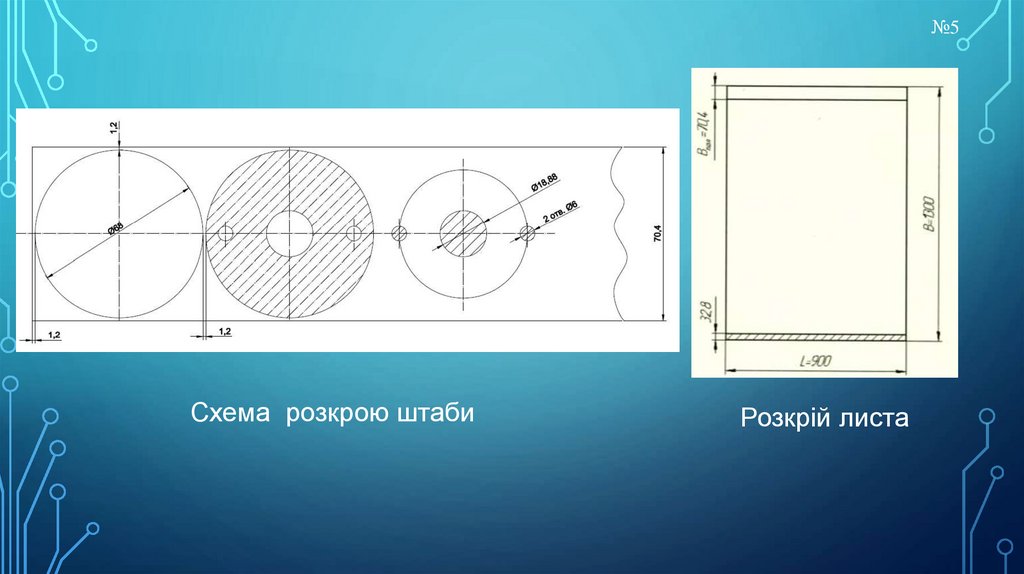

3. Вибір схеми розкрою матеріалу
4. Розрахунок виконавчих розмірів робочих інструментів
5. Визначення технологічної сили
6. Розробка схеми штампа ****** дії
7. Розробка схеми штампа для ******** ********

3.

№3

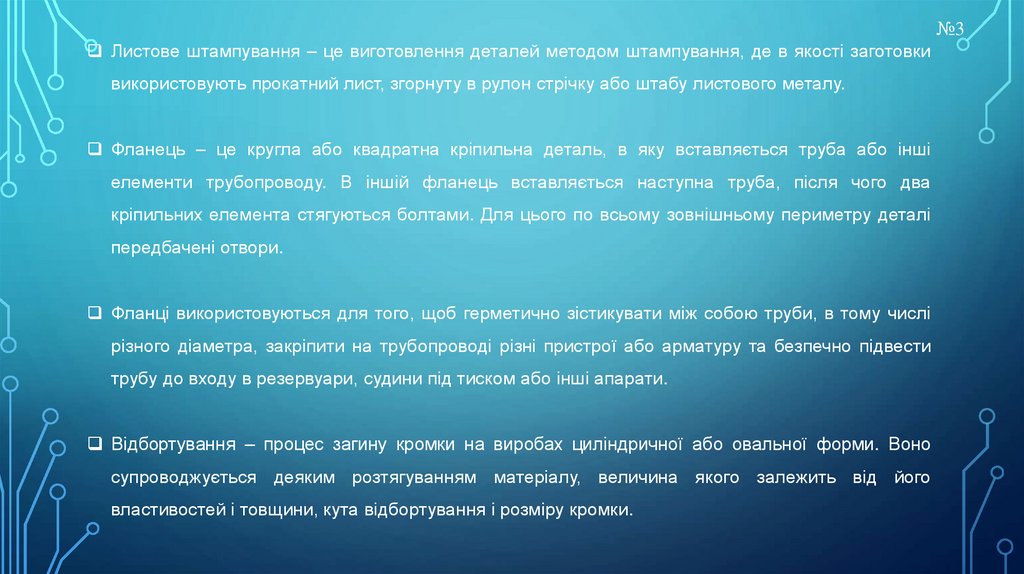

Листове штампування – це виготовлення деталей методом штампування, де в якості заготовки
використовують прокатний лист, згорнуту в рулон стрічку або штабу листового металу.

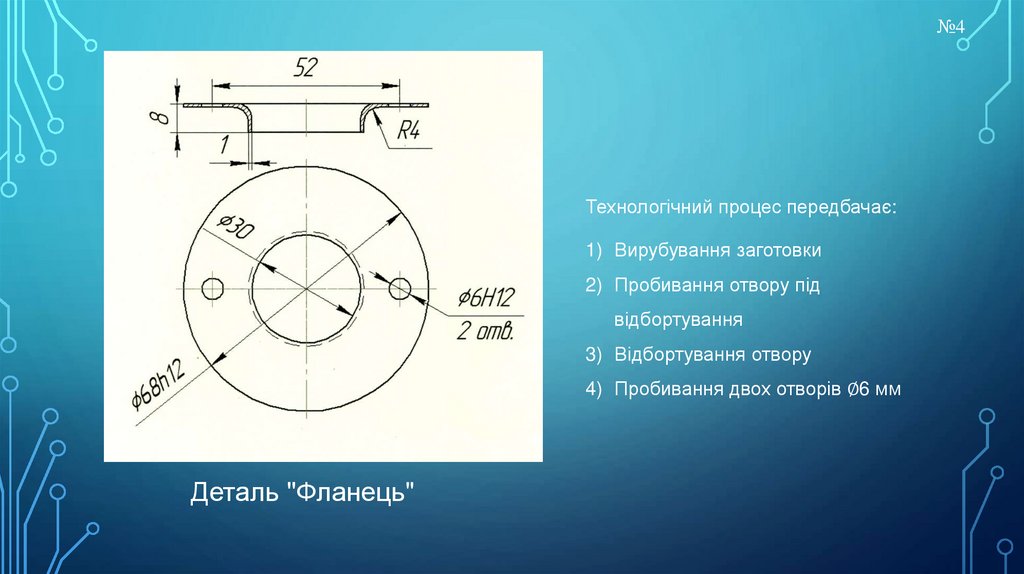

Фланець – це кругла або квадратна кріпильна деталь, в яку вставляється труба або інші
елементи трубопроводу. В іншій фланець вставляється наступна труба, після чого два
кріпильних елемента стягуються болтами. Для цього по всьому зовнішньому периметру деталі
передбачені отвори.
Фланці використовуються для того, щоб герметично зістикувати між собою труби, в тому числі
різного діаметра, закріпити на трубопроводі різні пристрої або арматуру та безпечно підвести
трубу до входу в резервуари, судини під тиском або інші апарати.
Відбортування – процес загину кромки на виробах циліндричної або овальної форми. Воно
супроводжується деяким розтягуванням матеріалу, величина якого залежить від його
властивостей і товщини, кута відбортування і розміру кромки.
