Расчет систем противодымной вентиляции в коридорах жилых и общественных зданий

1. Школа От.ВЕНТа

РАСЧЕТ СИСТЕМ ПРОТИВОДЫМНОЙ
ВЕНТИЛЯЦИИ В КОРИДОРАХ ЖИЛЫХ И
ОБЩЕСТВЕННЫХ ЗДАНИЙ
24.08.2023 г

2.

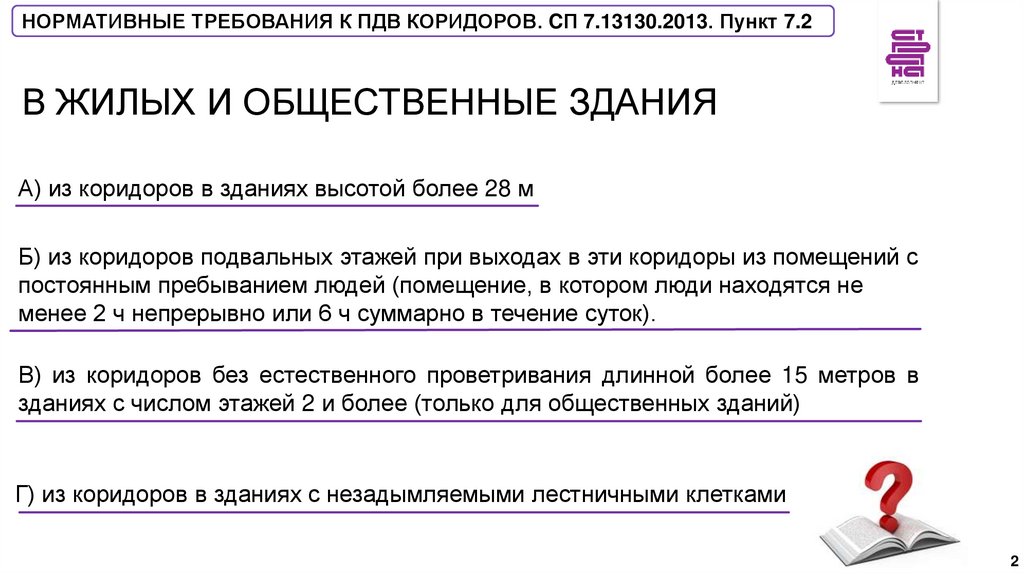

НОРМАТИВНЫЕ ТРЕБОВАНИЯ К ПДВ КОРИДОРОВ. CП 7.13130.2013. Пункт 7.2
В ЖИЛЫХ И ОБЩЕСТВЕННЫЕ ЗДАНИЯ
А) из коридоров в зданиях высотой более 28 м
Б) из коридоров подвальных этажей при выходах в эти коридоры из помещений с
постоянным пребыванием людей (помещение, в котором люди находятся не
менее 2 ч непрерывно или 6 ч суммарно в течение суток).
В) из коридоров без естественного проветривания длинной более 15 метров в
зданиях с числом этажей 2 и более (только для общественных зданий)
Г) из коридоров в зданиях с незадымляемыми лестничными клетками
2

3.

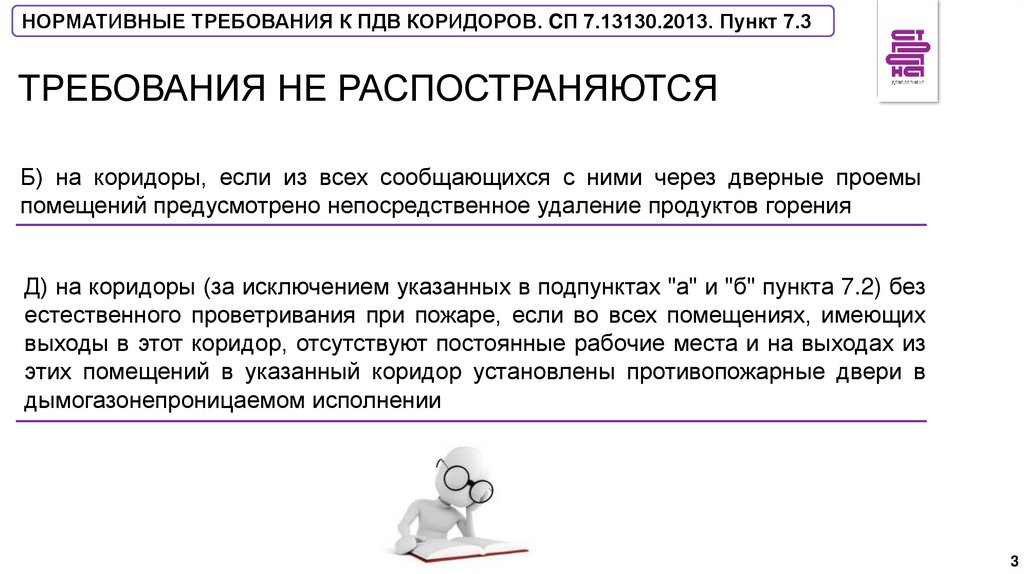

НОРМАТИВНЫЕ ТРЕБОВАНИЯ К ПДВ КОРИДОРОВ. CП 7.13130.2013. Пункт 7.3
ТРЕБОВАНИЯ НЕ РАСПОСТРАНЯЮТСЯ
Б) на коридоры, если из всех сообщающихся с ними через дверные проемы
помещений предусмотрено непосредственное удаление продуктов горения
Д) на коридоры (за исключением указанных в подпунктах "а" и "б" пункта 7.2) без
естественного проветривания при пожаре, если во всех помещениях, имеющих
выходы в этот коридор, отсутствуют постоянные рабочие места и на выходах из
этих помещений в указанный коридор установлены противопожарные двери в
дымогазонепроницаемом исполнении
3

4.

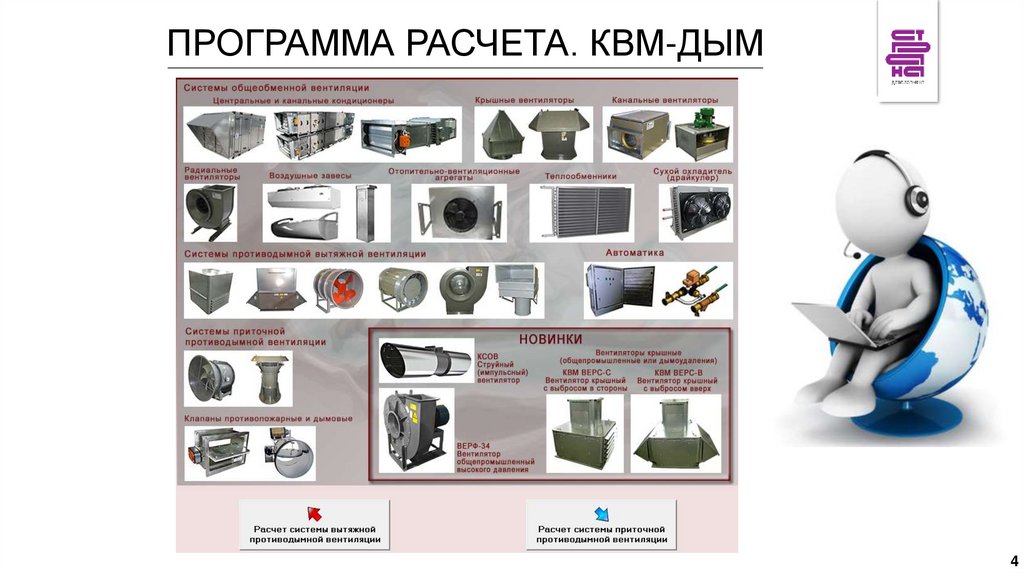

ПРОГРАММА РАСЧЕТА. КВМ-ДЫМ
4

5.

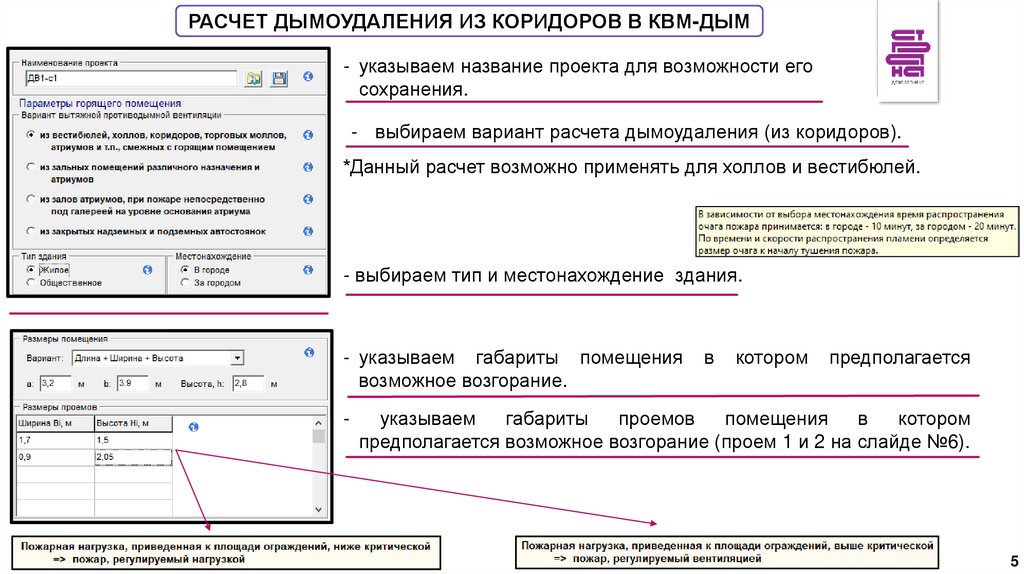

РАСЧЕТ ДЫМОУДАЛЕНИЯ ИЗ КОРИДОРОВ В КВМ-ДЫМ
- указываем название проекта для возможности его
сохранения.
- выбираем вариант расчета дымоудаления (из коридоров).
*Данный расчет возможно применять для холлов и вестибюлей.
- выбираем тип и местонахождение здания.
- указываем габариты помещения
возможное возгорание.
-
в
котором
предполагается
указываем
габариты
проемов
помещения
в
котором
предполагается возможное возгорание (проем 1 и 2 на слайде №6).
5

6.

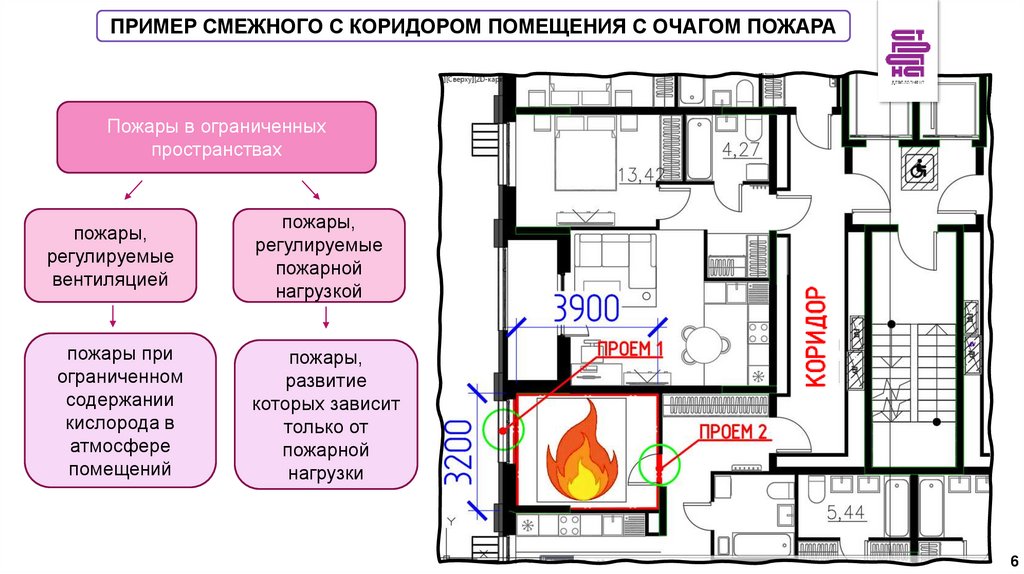

ПРИМЕР СМЕЖНОГО С КОРИДОРОМ ПОМЕЩЕНИЯ С ОЧАГОМ ПОЖАРА
Пожары в ограниченных
пространствах
пожары,
регулируемые
вентиляцией
пожары,
регулируемые
пожарной
нагрузкой
пожары при
ограниченном
содержании
кислорода в
атмосфере
помещений
пожары,
развитие
которых зависит
только от
пожарной
нагрузки
6

7.

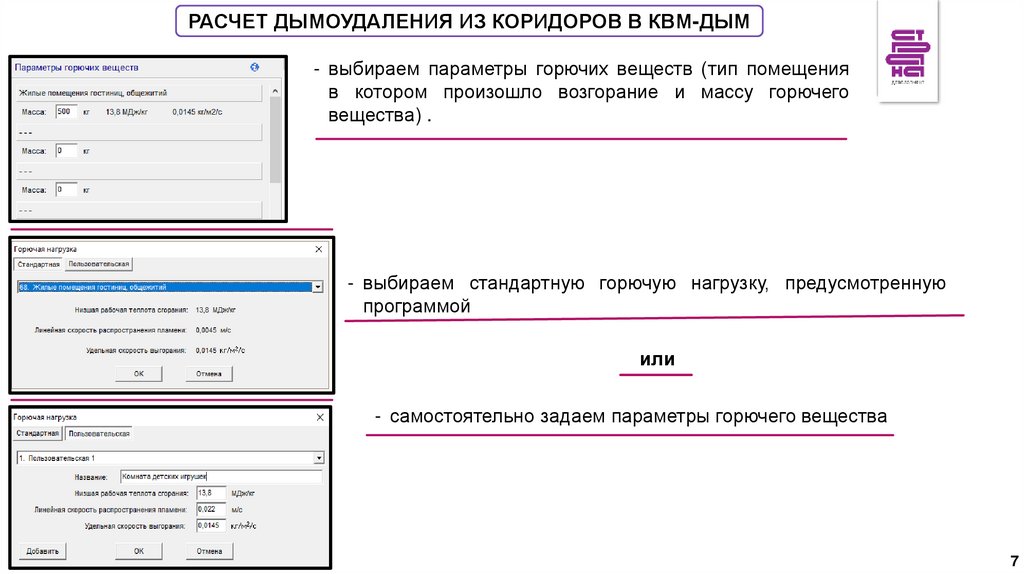

РАСЧЕТ ДЫМОУДАЛЕНИЯ ИЗ КОРИДОРОВ В КВМ-ДЫМ
- выбираем параметры горючих веществ (тип помещения
в котором произошло возгорание и массу горючего
вещества) .
- выбираем стандартную горючую нагрузку, предусмотренную
программой
или
- самостоятельно задаем параметры горючего вещества
7

8.

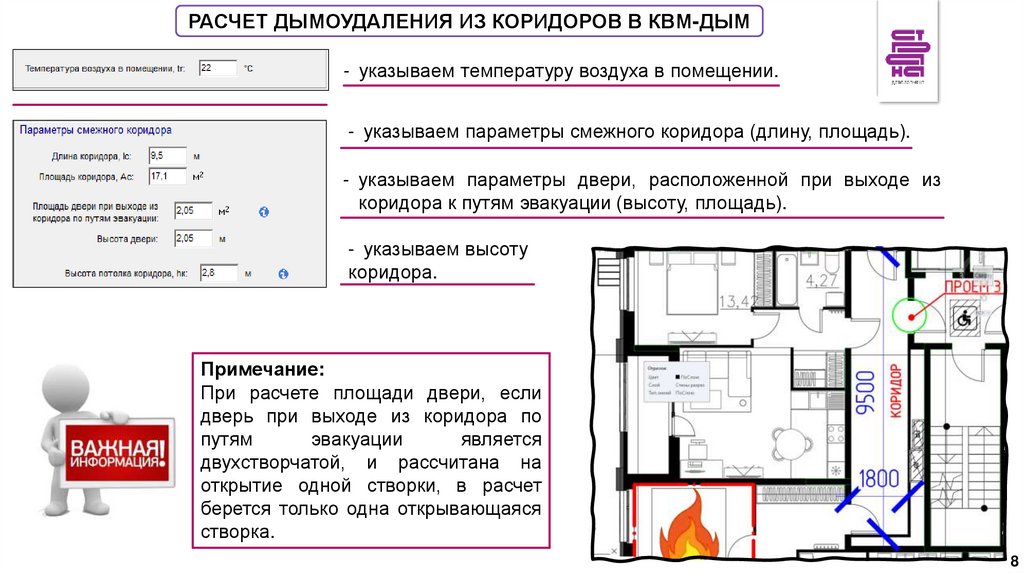

РАСЧЕТ ДЫМОУДАЛЕНИЯ ИЗ КОРИДОРОВ В КВМ-ДЫМ
- указываем температуру воздуха в помещении.
- указываем параметры смежного коридора (длину, площадь).
- указываем параметры двери, расположенной при выходе из
коридора к путям эвакуации (высоту, площадь).
- указываем высоту
коридора.
Примечание:
При расчете площади двери, если
дверь при выходе из коридора по
путям
эвакуации
является
двухстворчатой, и рассчитана на
открытие одной створки, в расчет
берется только одна открывающаяся
створка.
8

9.

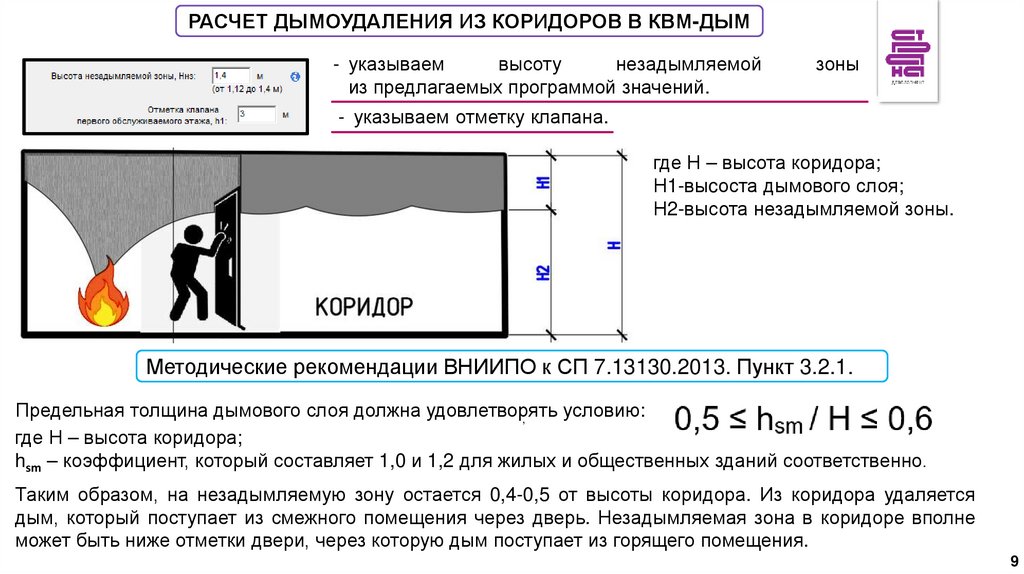

РАСЧЕТ ДЫМОУДАЛЕНИЯ ИЗ КОРИДОРОВ В КВМ-ДЫМ
- указываем
высоту
незадымляемой
из предлагаемых программой значений.
зоны
- указываем отметку клапана.
где Н – высота коридора;
Н1-выcоста дымового слоя;
Н2-высота незадымляемой зоны.
Методические рекомендации ВНИИПО к СП 7.13130.2013. Пункт 3.2.1.
Предельная толщина дымового слоя должна удовлетворять
условию:
,
где Н – высота коридора;
hsm – коэффициент, который составляет 1,0 и 1,2 для жилых и общественных зданий соответственно.
Таким образом, на незадымляемую зону остается 0,4-0,5 от высоты коридора. Из коридора удаляется
дым, который поступает из смежного помещения через дверь. Незадымляемая зона в коридоре вполне
может быть ниже отметки двери, через которую дым поступает из горящего помещения.
9

10.

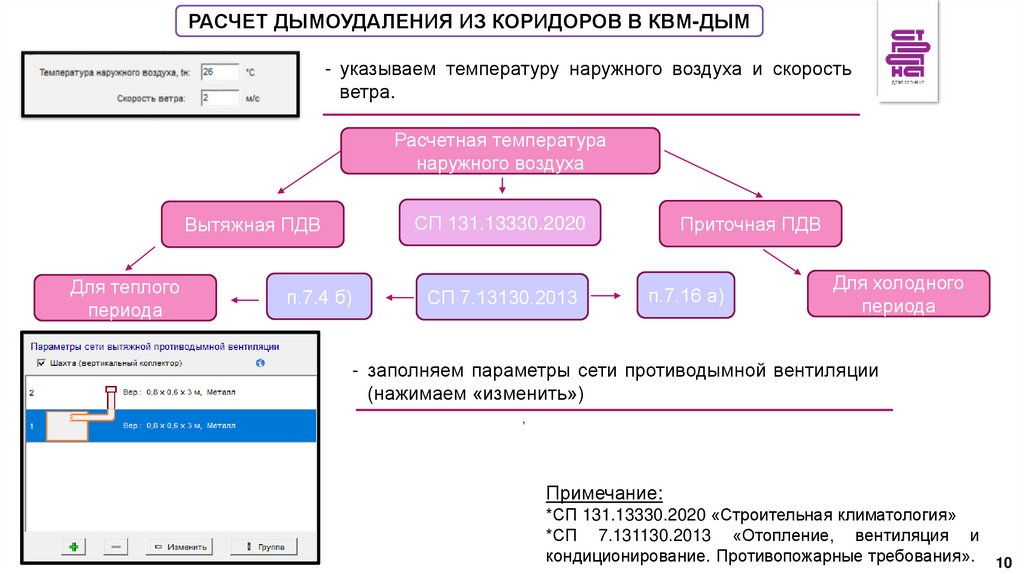

РАСЧЕТ ДЫМОУДАЛЕНИЯ ИЗ КОРИДОРОВ В КВМ-ДЫМ
- указываем температуру наружного воздуха и скорость
ветра.
Расчетная температура
наружного воздуха
Вытяжная ПДВ
Для теплого
периода
п.7.4 б)
СП 131.13330.2020
СП 7.13130.2013
Приточная ПДВ
п.7.16 а)
Для холодного
периода
- заполняем параметры сети противодымной вентиляции
(нажимаем «изменить»)
,
Примечание:
*СП 131.13330.2020 «Строительная климатология»
*СП 7.131130.2013 «Отопление, вентиляция и
кондиционирование. Противопожарные требования». 10

11.

РАСЧЕТ ДЫМОУДАЛЕНИЯ ИЗ КОРИДОРОВ В КВМ-ДЫМ
,
Параметры
клапана
Параметры
горизонтального
участка сети
Параметры
вертикального
участка сети
11

12.

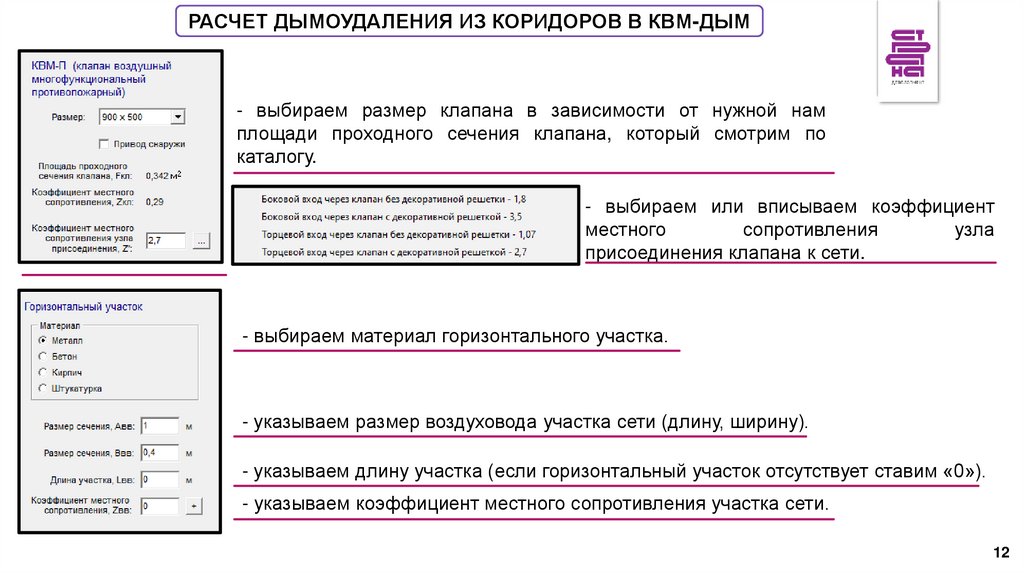

РАСЧЕТ ДЫМОУДАЛЕНИЯ ИЗ КОРИДОРОВ В КВМ-ДЫМ
- выбираем размер клапана в зависимости от нужной нам
площади проходного сечения клапана, который смотрим по
каталогу.
- выбираем или вписываем коэффициент
местного
сопротивления
узла
присоединения клапана к сети.
- выбираем материал горизонтального участка.
,
- указываем размер воздуховода
участка сети (длину, ширину).
- указываем длину участка (если горизонтальный участок отсутствует ставим «0»).
- указываем коэффициент местного сопротивления участка сети.
12

13.

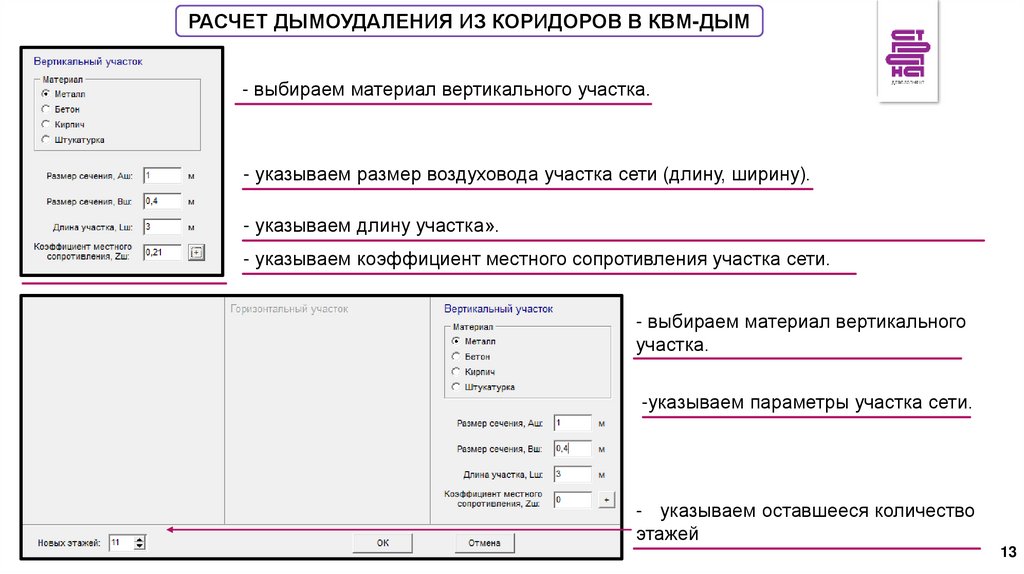

РАСЧЕТ ДЫМОУДАЛЕНИЯ ИЗ КОРИДОРОВ В КВМ-ДЫМ
- выбираем материал вертикального участка.
- указываем размер воздуховода участка сети (длину, ширину).
- указываем длину участка».
- указываем коэффициент местного сопротивления участка сети.
- выбираем материал вертикального
участка.
-указываем параметры участка сети.
,
- указываем оставшееся количество
этажей
13

14.

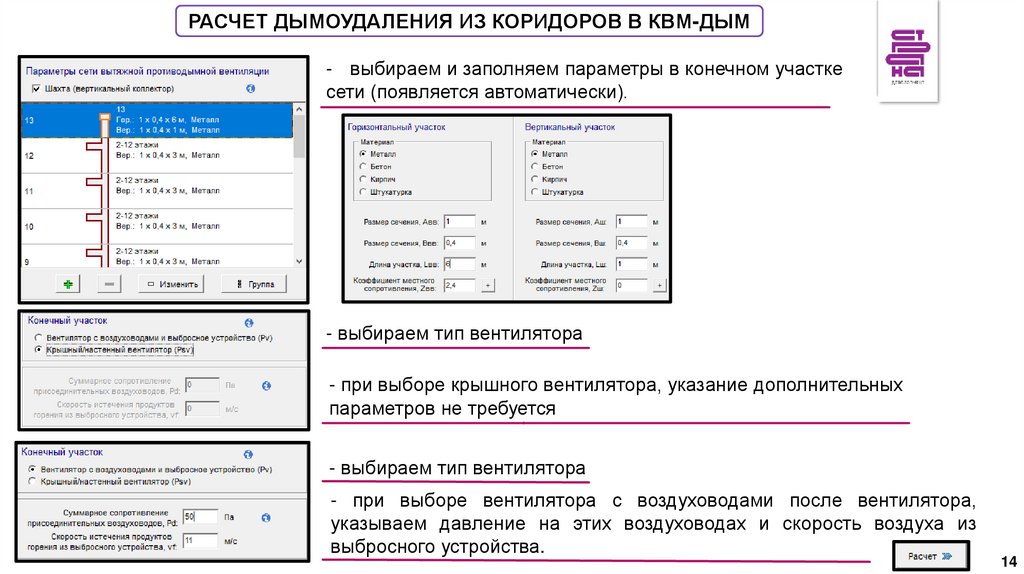

РАСЧЕТ ДЫМОУДАЛЕНИЯ ИЗ КОРИДОРОВ В КВМ-ДЫМ
- выбираем и заполняем параметры в конечном участке
сети (появляется автоматически).
- выбираем тип вентилятора
- при выборе крышного вентилятора, указание дополнительных
параметров не требуется
,
- выбираем тип вентилятора
- при выборе вентилятора с воздуховодами после вентилятора,
указываем давление на этих воздуховодах и скорость воздуха из
выбросного устройства.
14

15.

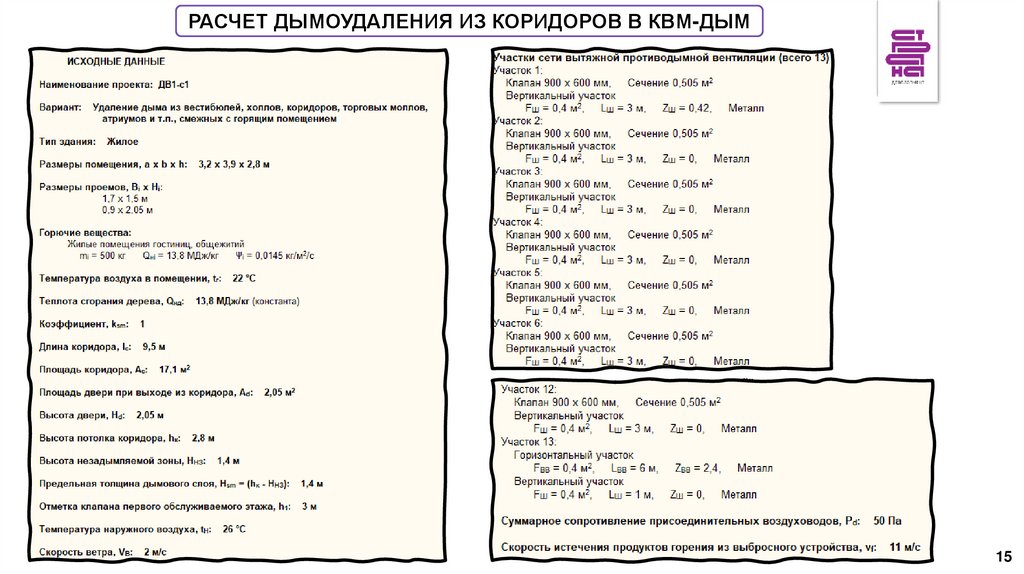

РАСЧЕТ ДЫМОУДАЛЕНИЯ ИЗ КОРИДОРОВ В КВМ-ДЫМ
,
15

16.

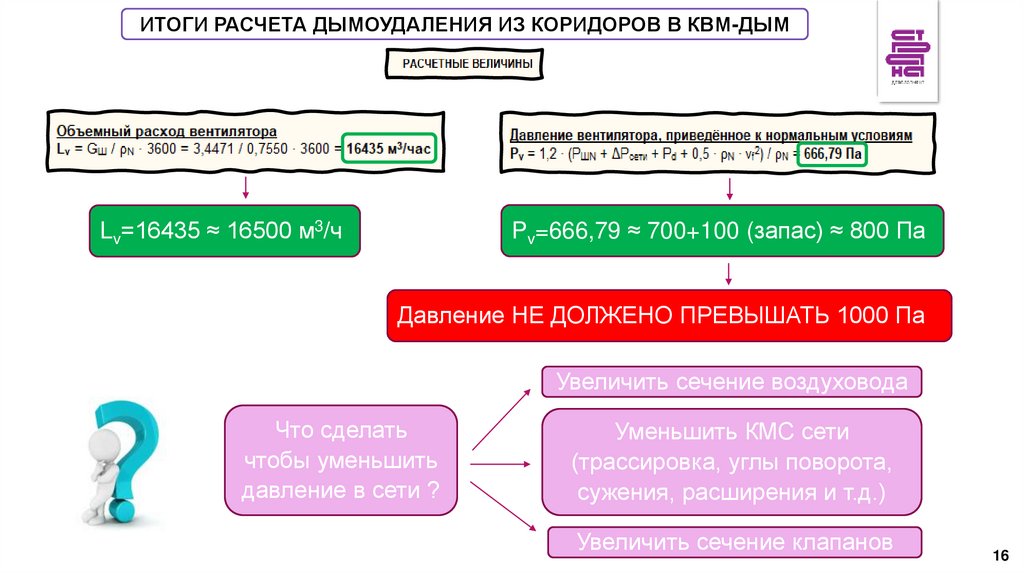

ИТОГИ РАСЧЕТА ДЫМОУДАЛЕНИЯ ИЗ КОРИДОРОВ В КВМ-ДЫМ
Pv=666,79 ≈ 700+100 (запас) ≈ 800 Па
Lv=16435 ≈ 16500 м3/ч
Давление НЕ ДОЛЖЕНО ПРЕВЫШАТЬ 1000 Па
Увеличить сечение воздуховода
Что сделать
чтобы уменьшить
давление в сети ?
Уменьшить КМС сети
(трассировка, углы поворота,
сужения, расширения и т.д.)
Увеличить сечение клапанов
16

17.

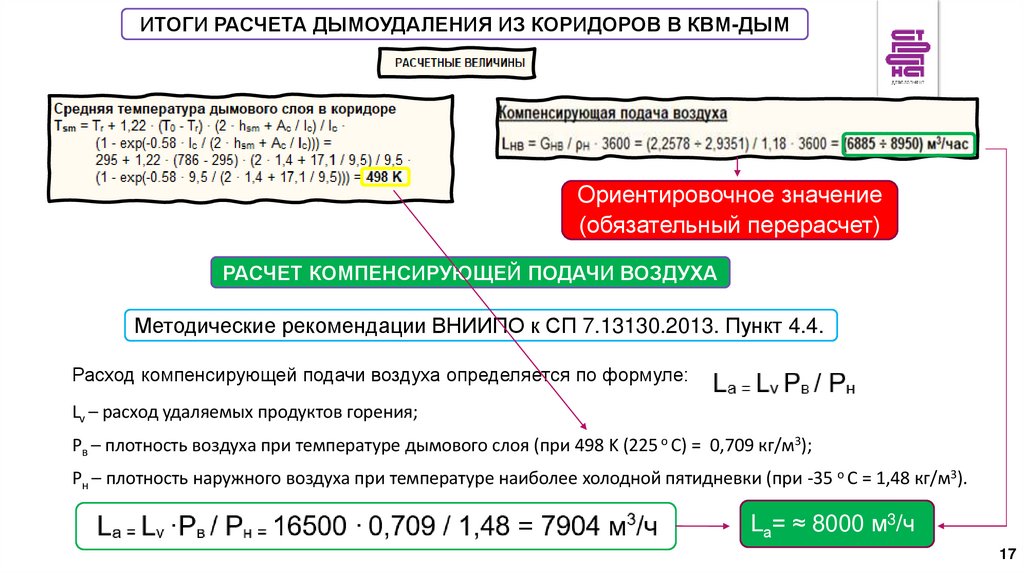

ИТОГИ РАСЧЕТА ДЫМОУДАЛЕНИЯ ИЗ КОРИДОРОВ В КВМ-ДЫМ
Ориентировочное значение
(обязательный перерасчет)
РАСЧЕТ КОМПЕНСИРУЮЩЕЙ ПОДАЧИ ВОЗДУХА
Методические рекомендации ВНИИПО к СП 7.13130.2013. Пункт 4.4.
Расход компенсирующей подачи воздуха определяется по формуле:
Lv – расход удаляемых продуктов горения;
Pв – плотность воздуха при температуре дымового слоя (при 498 K (225 o C) = 0,709 кг/м3);
Pн – плотность наружного воздуха при температуре наиболее холодной пятидневки (при -35 o C = 1,48 кг/м3).
Lа= ≈ 8000 м3/ч
17
