Месторождение золота Манакана на Мадагаскаре - перспективы разработки

1.

2.

3.

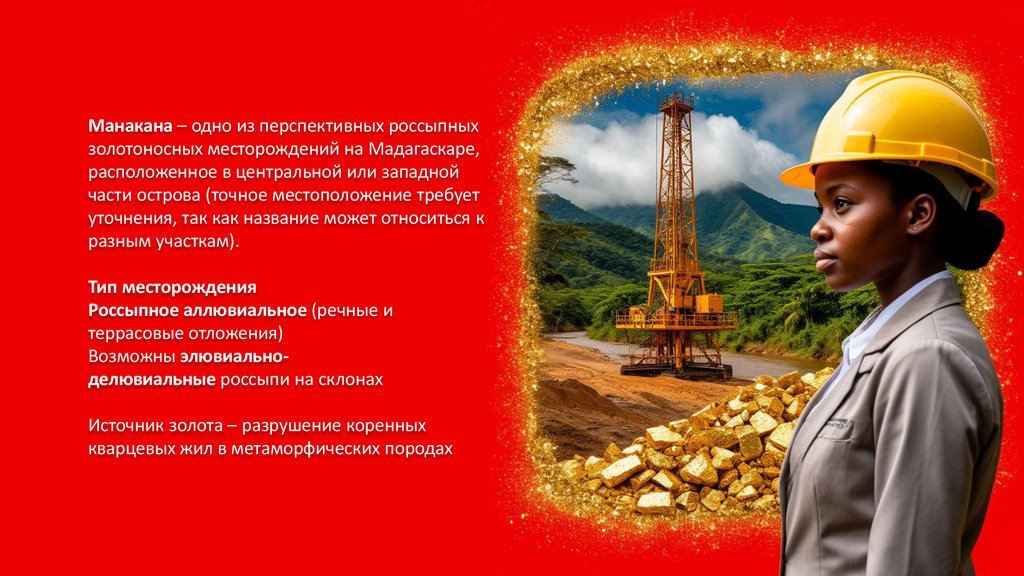

Манакана – одно из перспективных россыпных
золотоносных месторождений на Мадагаскаре,
расположенное в центральной или западной
части острова (точное местоположение требует
уточнения, так как название может относиться к
разным участкам).
Тип месторождения
Россыпное аллювиальное (речные и
террасовые отложения)
Возможны элювиальноделювиальные россыпи на склонах
Источник золота – разрушение коренных
кварцевых жил в метаморфических породах

4.

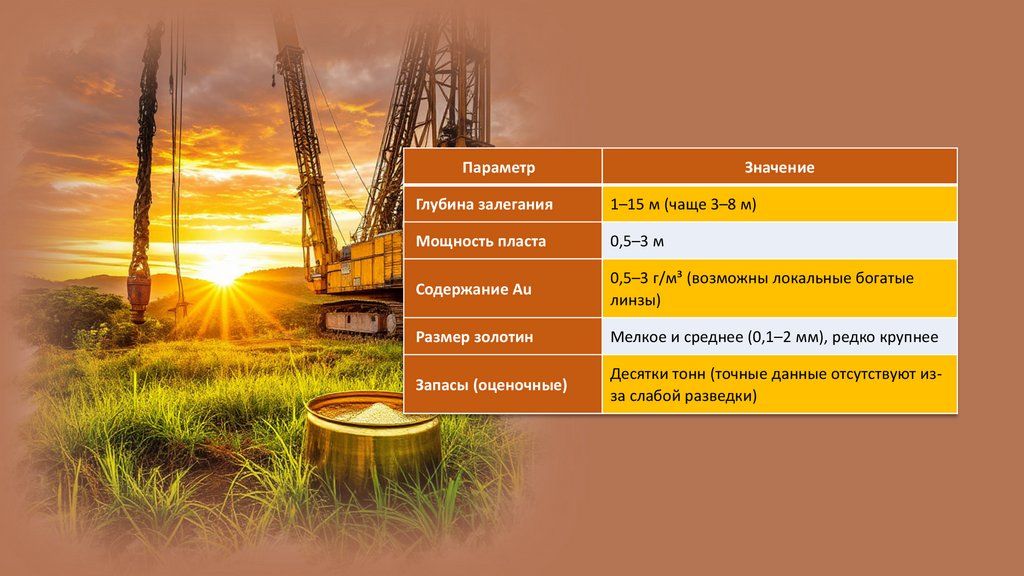

Параметр
Значение
Глубина залегания
1–15 м (чаще 3–8 м)
Мощность пласта
0,5–3 м
Содержание Au
0,5–3 г/м³ (возможны локальные богатые
линзы)
Размер золотин
Мелкое и среднее (0,1–2 мм), редко крупнее
Запасы (оценочные)
Десятки тонн (точные данные отсутствуют изза слабой разведки)

5.

6.

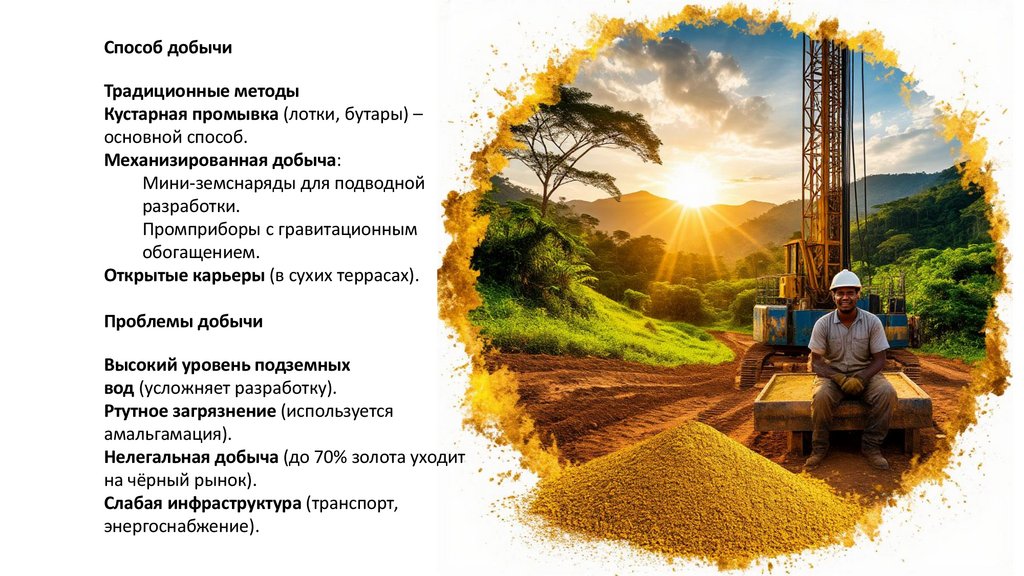

Способ добычи
Традиционные методы
Кустарная промывка (лотки, бутары) –
основной способ.
Механизированная добыча:
Мини-земснаряды для подводной
разработки.
Промприборы с гравитационным
обогащением.
Открытые карьеры (в сухих террасах).
Проблемы добычи
Высокий уровень подземных
вод (усложняет разработку).
Ртутное загрязнение (используется
амальгамация).
Нелегальная добыча (до 70% золота уходит
на чёрный рынок).
Слабая инфраструктура (транспорт,
энергоснабжение).

7.

8.

Возможность скважинной гидродобычи (СГД)
СГД – метод размыва золотоносных песков
высоконапорной струей воды с выдачей пульпы,
содержащей золото через скважины на обогащение.
Потенциал применения на Манакане
✅ Подходит, если:
Золотоносный пласт водонасыщенный (лёгкость
размыва).
Глубина залегания до 20–30 м (оптимально для СГД).
Песчано-гравийные отложения без крупных
валунов.
Ограничения:
Глинистые прослои снижают эффективность.
Низкое содержание золота (менее 1 г/м³
нерентабельно).
Отсутствие инфраструктуры (нужны вода,
электроэнергия, дороги).
Вывод: Теоретически и практически СГД применимо,
но требуется детальная геологоразведка.

9.

10.

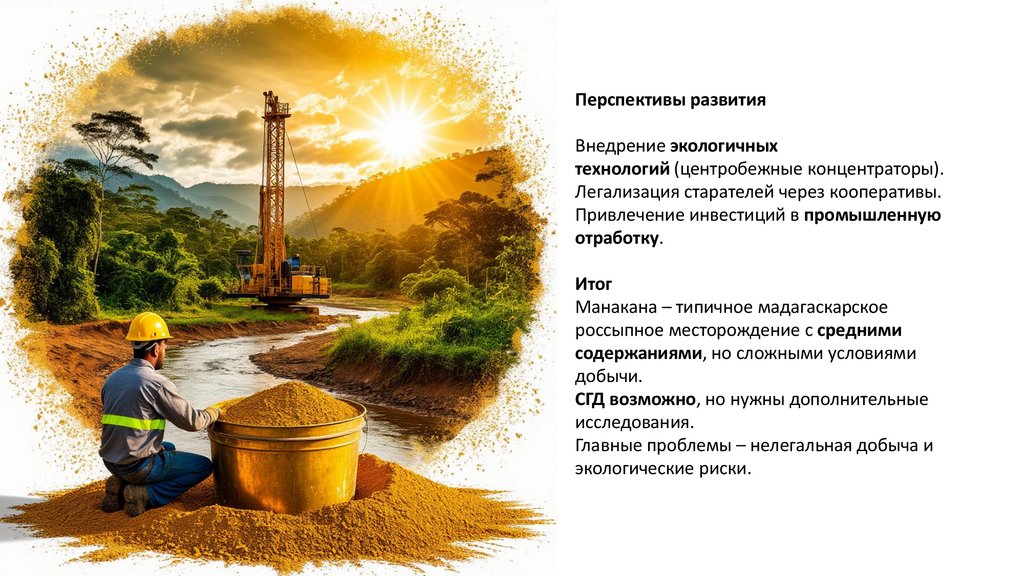

Перспективы развития
Внедрение экологичных
технологий (центробежные концентраторы).
Легализация старателей через кооперативы.
Привлечение инвестиций в промышленную
отработку.
Итог
Манакана – типичное мадагаскарское
россыпное месторождение с средними
содержаниями, но сложными условиями
добычи.
СГД возможно, но нужны дополнительные
исследования.
Главные проблемы – нелегальная добыча и
экологические риски.

11.

12.

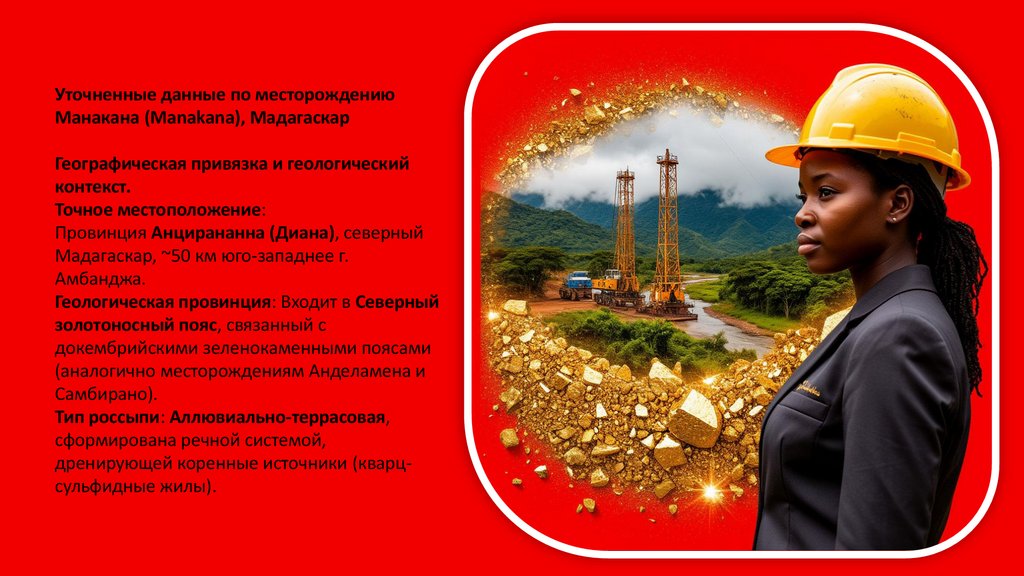

Уточненные данные по месторождению
Манакана (Manakana), Мадагаскар
Географическая привязка и геологический
контекст.
Точное местоположение:
Провинция Анцирананна (Диана), северный
Мадагаскар, ~50 км юго-западнее г.
Амбанджа.
Геологическая провинция: Входит в Северный
золотоносный пояс, связанный с
докембрийскими зеленокаменными поясами
(аналогично месторождениям Анделамена и
Самбирано).
Тип россыпи: Аллювиально-террасовая,
сформирована речной системой,
дренирующей коренные источники (кварцсульфидные жилы).

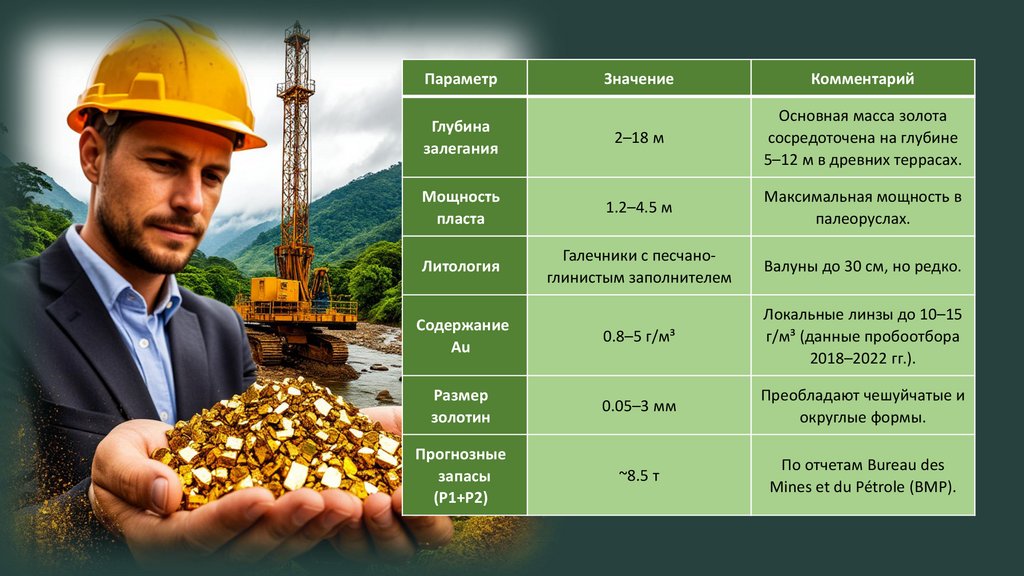

13.

Параметр
Значение
Комментарий
Глубина
залегания
2–18 м
Основная масса золота
сосредоточена на глубине
5–12 м в древних террасах.
Мощность
пласта
1.2–4.5 м
Максимальная мощность в
палеоруслах.
Литология
Галечники с песчаноглинистым заполнителем
Валуны до 30 см, но редко.
Содержание
Au
0.8–5 г/м³
Локальные линзы до 10–15
г/м³ (данные пробоотбора
2018–2022 гг.).
Размер
золотин
0.05–3 мм
Преобладают чешуйчатые и
округлые формы.
Прогнозные
запасы
(P1+P2)
~8.5 т
По отчетам Bureau des
Mines et du Pétrole (BMP).

14.

15.

Добыча: технологии и проблемы
Текущие методы:
Кустарная добыча: Ручная промывка + ртутная
амальгамация (до 70% потерь Au).
Полупромышленные установки: 2–3
промприбора (производительность до 50
м³/час).
Главные трудности:
Обводненность пластов (требует водоотлива).
Неоднородность распределения золота (нужна
плотная сеть разведочных шурфов).
Конфликты с местными общинами из-за
землепользования.

16.

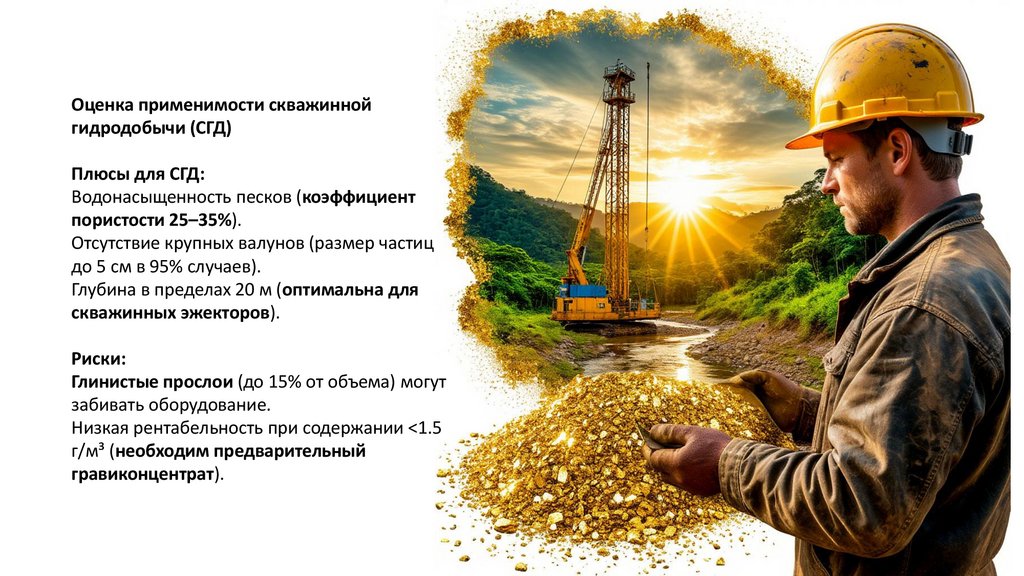

Оценка применимости скважинной
гидродобычи (СГД)
Плюсы для СГД:
Водонасыщенность песков (коэффициент
пористости 25–35%).
Отсутствие крупных валунов (размер частиц
до 5 см в 95% случаев).
Глубина в пределах 20 м (оптимальна для
скважинных эжекторов).
Риски:
Глинистые прослои (до 15% от объема) могут
забивать оборудование.
Низкая рентабельность при содержании <1.5
г/м³ (необходим предварительный
гравиконцентрат).

17.

18.

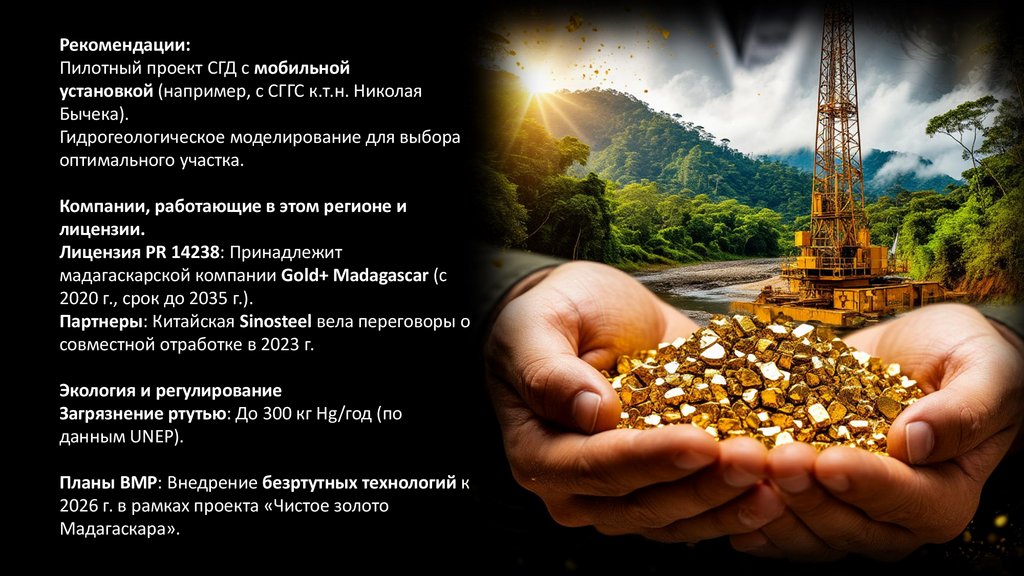

Рекомендации:
Пилотный проект СГД с мобильной
установкой (например, с СГГС к.т.н. Николая
Бычека).
Гидрогеологическое моделирование для выбора
оптимального участка.
Компании, работающие в этом регионе и
лицензии.
Лицензия PR 14238: Принадлежит
мадагаскарской компании Gold+ Madagascar (с
2020 г., срок до 2035 г.).
Партнеры: Китайская Sinosteel вела переговоры о
совместной отработке в 2023 г.
Экология и регулирование
Загрязнение ртутью: До 300 кг Hg/год (по
данным UNEP).
Планы BMP: Внедрение безртутных технологий к
2026 г. в рамках проекта «Чистое золото
Мадагаскара».

19.

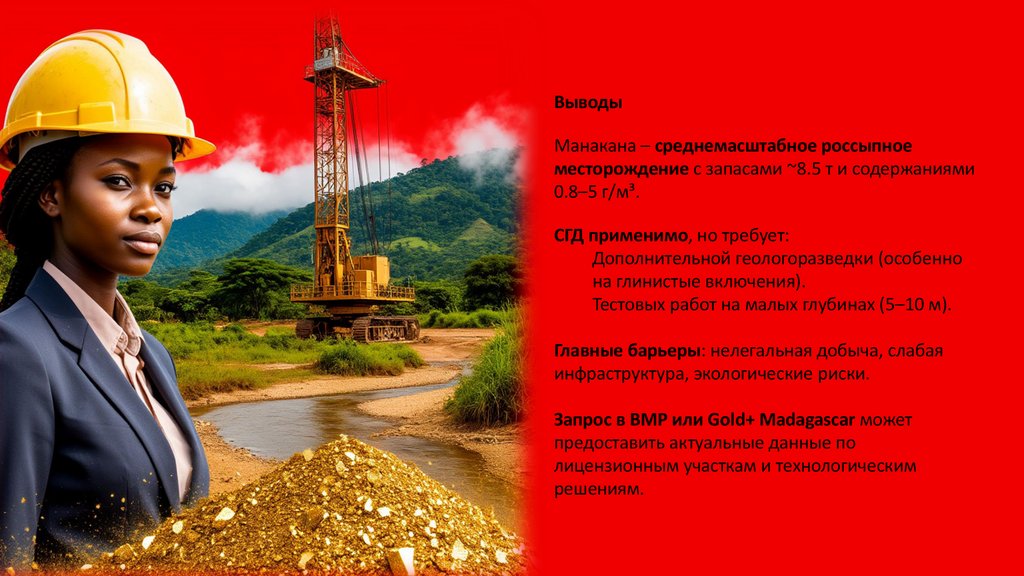

Выводы
Манакана – среднемасштабное россыпное
месторождение с запасами ~8.5 т и содержаниями
0.8–5 г/м³.
СГД применимо, но требует:
Дополнительной геологоразведки (особенно
на глинистые включения).
Тестовых работ на малых глубинах (5–10 м).
Главные барьеры: нелегальная добыча, слабая
инфраструктура, экологические риски.
Запрос в BMP или Gold+ Madagascar может
предоставить актуальные данные по
лицензионным участкам и технологическим
решениям.

20.

Пилотный проект скважинной гидродобычи
(СГД) на месторождении Манакана с
мобильной установкой СГГС к.т.н. Николая
Бычека
Суть технологии СГД
Скважинная гидродобыча (СГД) – способ
разработки россыпных месторождений без
вскрышных работ, при котором:
Золотоносные пески размываются водой под
высоким давлением через скважины.
Пульпа (смесь воды, песка и золота)
откачивается на поверхность и обогащается.
Подходит для обводненных, рыхлых
отложений без крупных валунов.

21.

22.

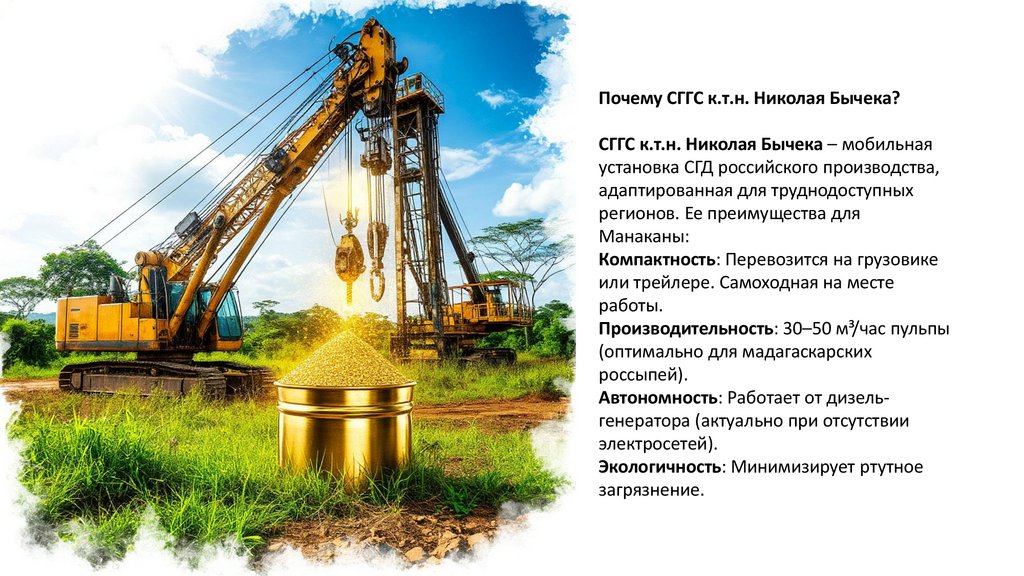

Почему СГГС к.т.н. Николая Бычека?
СГГС к.т.н. Николая Бычека – мобильная
установка СГД российского производства,
адаптированная для труднодоступных
регионов. Ее преимущества для
Манаканы:
Компактность: Перевозится на грузовике
или трейлере. Самоходная на месте
работы.
Производительность: 30–50 м³/час пульпы
(оптимально для мадагаскарских
россыпей).
Автономность: Работает от дизельгенератора (актуально при отсутствии
электросетей).
Экологичность: Минимизирует ртутное
загрязнение.

23.

24.

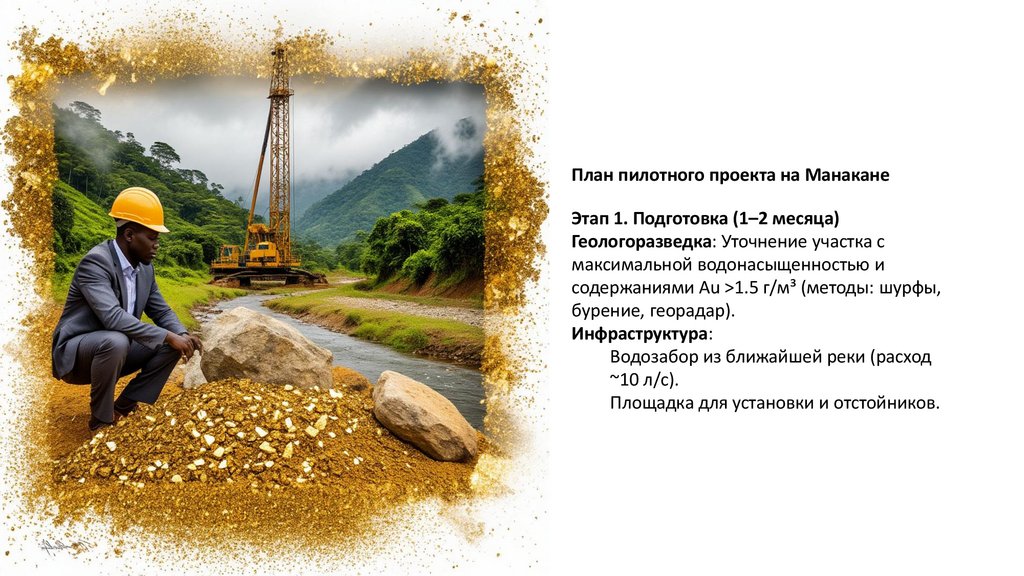

План пилотного проекта на Манакане
Этап 1. Подготовка (1–2 месяца)
Геологоразведка: Уточнение участка с
максимальной водонасыщенностью и
содержаниями Au >1.5 г/м³ (методы: шурфы,
бурение, георадар).
Инфраструктура:
Водозабор из ближайшей реки (расход
~10 л/с).
Площадка для установки и отстойников.

25.

26.

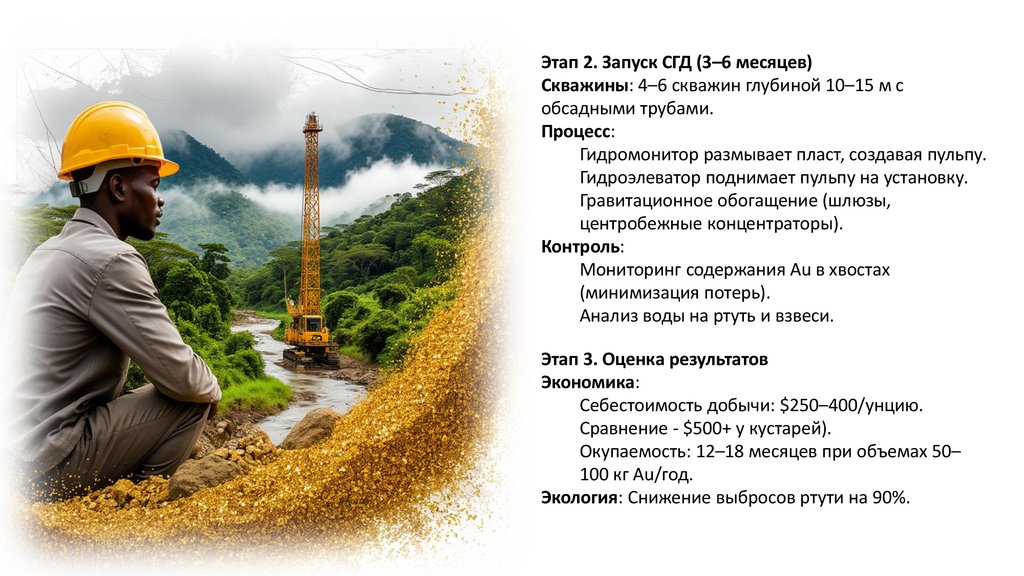

Этап 2. Запуск СГД (3–6 месяцев)
Скважины: 4–6 скважин глубиной 10–15 м с
обсадными трубами.
Процесс:
Гидромонитор размывает пласт, создавая пульпу.
Гидроэлеватор поднимает пульпу на установку.
Гравитационное обогащение (шлюзы,
центробежные концентраторы).
Контроль:
Мониторинг содержания Au в хвостах
(минимизация потерь).
Анализ воды на ртуть и взвеси.
Этап 3. Оценка результатов
Экономика:
Себестоимость добычи: $250–400/унцию.
Сравнение - $500+ у кустарей).
Окупаемость: 12–18 месяцев при объемах 50–
100 кг Au/год.
Экология: Снижение выбросов ртути на 90%.

27.

28.

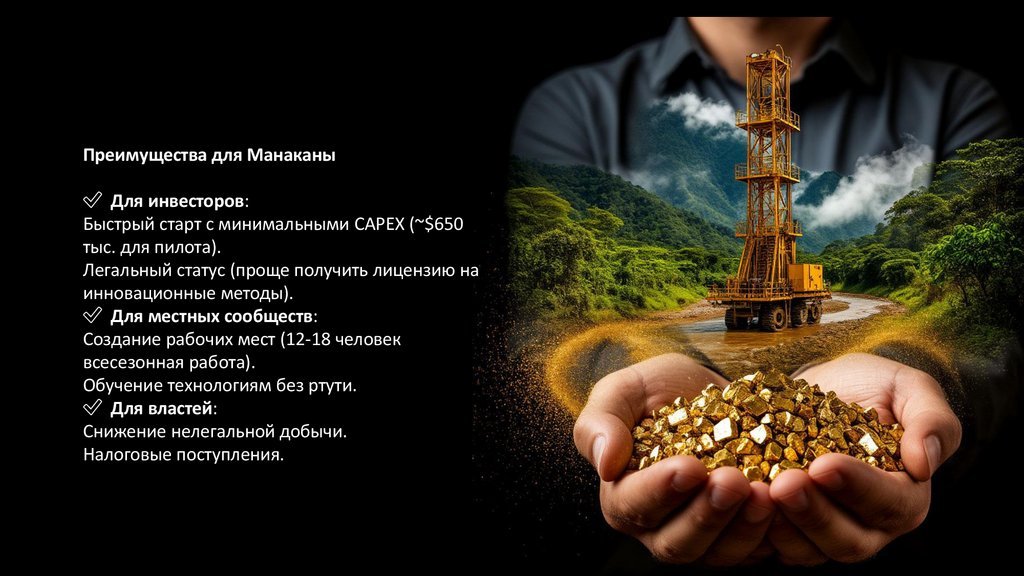

Преимущества для Манаканы
✅ Для инвесторов:
Быстрый старт с минимальными CAPEX (~$650
тыс. для пилота).
Легальный статус (проще получить лицензию на
инновационные методы).
✅ Для местных сообществ:
Создание рабочих мест (12-18 человек
всесезонная работа).
Обучение технологиям без ртути.
✅ Для властей:
Снижение нелегальной добычи.
Налоговые поступления.

29.

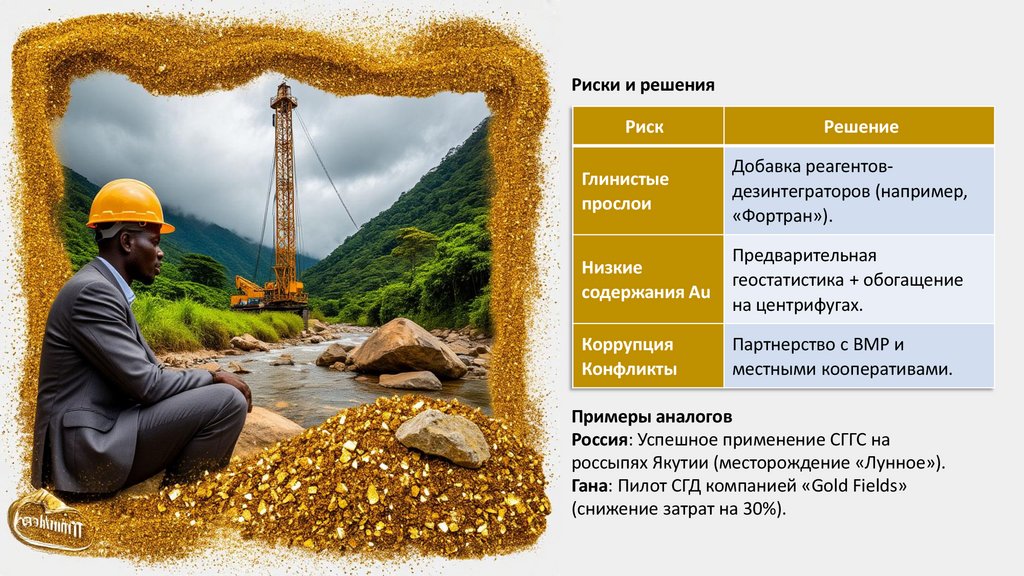

Риски и решения
Риск
Решение
Глинистые
прослои
Добавка реагентовдезинтеграторов (например,
«Фортран»).
Низкие
содержания Au
Предварительная
геостатистика + обогащение
на центрифугах.
Коррупция
Конфликты
Партнерство с BMP и
местными кооперативами.
Примеры аналогов
Россия: Успешное применение СГГС на
россыпях Якутии (месторождение «Лунное»).
Гана: Пилот СГД компанией «Gold Fields»
(снижение затрат на 30%).

30.

31.

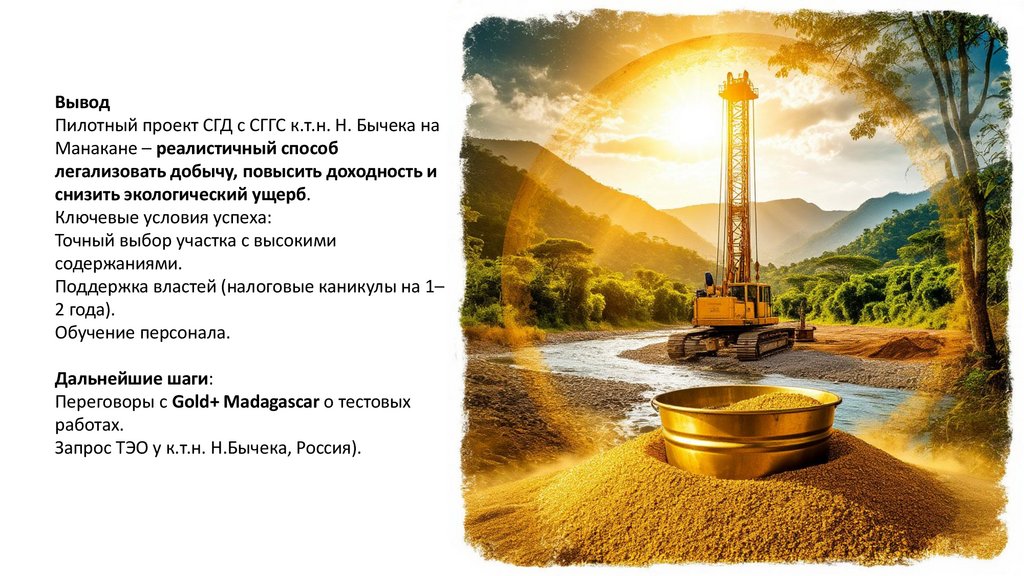

Вывод
Пилотный проект СГД с СГГС к.т.н. Н. Бычека на
Манакане – реалистичный способ
легализовать добычу, повысить доходность и
снизить экологический ущерб.
Ключевые условия успеха:
Точный выбор участка с высокими
содержаниями.
Поддержка властей (налоговые каникулы на 1–
2 года).
Обучение персонала.
Дальнейшие шаги:
Переговоры с Gold+ Madagascar о тестовых
работах.
Запрос ТЭО у к.т.н. Н.Бычека, Россия).

32.

Расчеты производительности и
контакты поставщиков
оборудования для СГД на
Манакане

33.

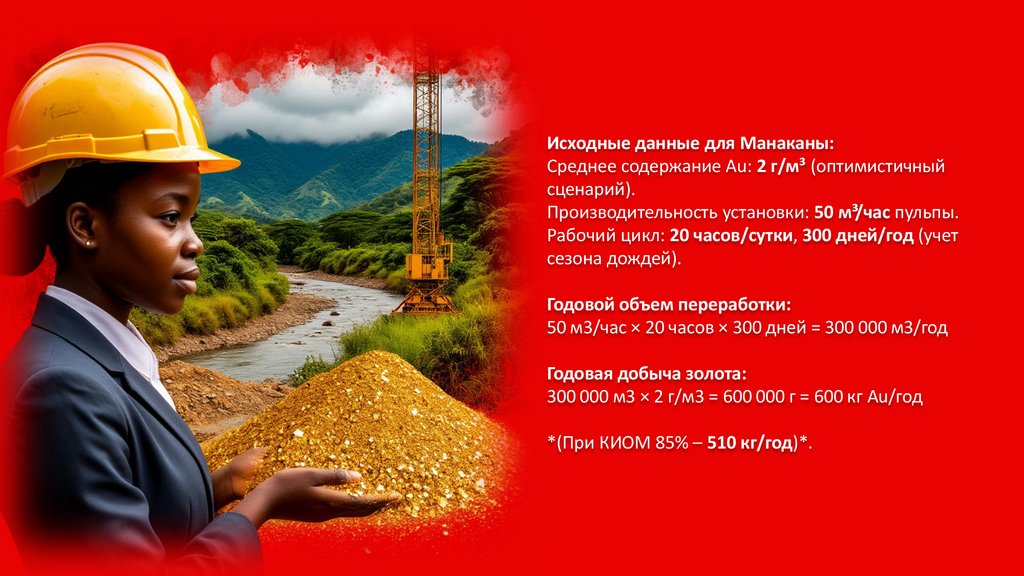

Исходные данные для Манаканы:
Среднее содержание Au: 2 г/м³ (оптимистичный
сценарий).
Производительность установки: 50 м³/час пульпы.
Рабочий цикл: 20 часов/сутки, 300 дней/год (учет
сезона дождей).
Годовой объем переработки:
50 м3/час × 20 часов × 300 дней = 300 000 м3/год
Годовая добыча золота:
300 000 м3 × 2 г/м3 = 600 000 г = 600 кг Au/год
*(При КИОМ 85% – 510 кг/год)*.

34.

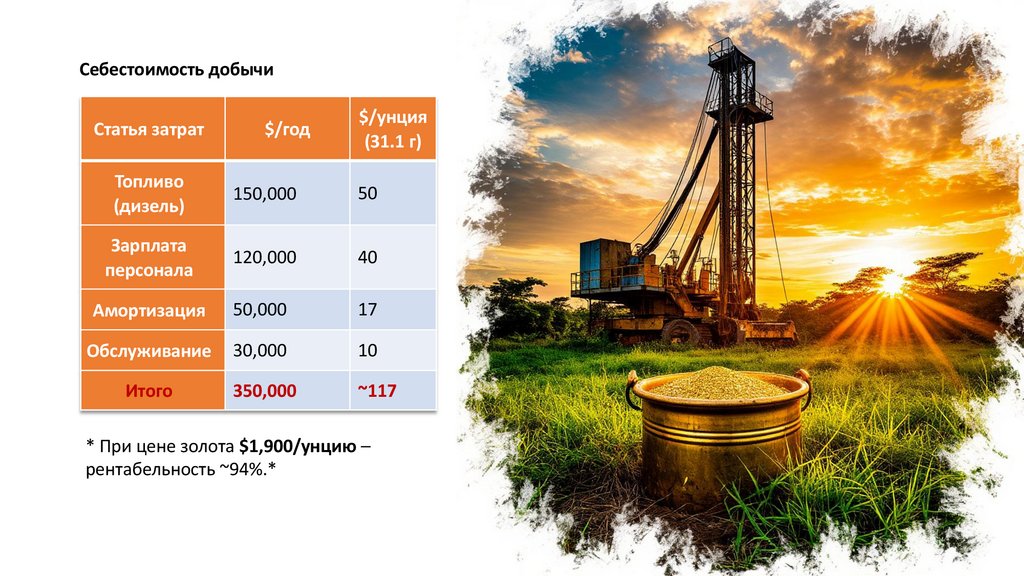

Себестоимость добычи
Статья затрат
$/год
$/унция
(31.1 г)
Топливо
(дизель)
150,000
50
Зарплата
персонала
120,000
40
Амортизация
50,000
17
Обслуживание
30,000
10
Итого
350,000
~117
* При цене золота $1,900/унцию –
рентабельность ~94%.*

35.

36.

Контакты поставщиков оборудования
Установки СГД СГГС к.т.н. Н.Бычек
Контакты:
Телефон: +7 (927) 586 38 26
Email: sapropex@mail.ru
Стоимость: ~$650,000 (базовая комплектация CГГС в
России).
Гравитационные концентраторы (для обогащения)
Модель: «Knelson KC-XD48» (Канада).
Поставщик: FLSmidth (офис в ЮАР).
Сайт: www.flsmidth.com
Цена: ~$80,000 (производительность 50 т/час).
Насосы
Компания: «Weir Minerals» (Великобритания).
Сайт: www.global.weir
Модель: Warman AH для пульпы.
В комплекте при поставках из России: Модель НЦ-320
дизельные на пневмошасси или санных салазках от ЧМЗ.

37.

38.

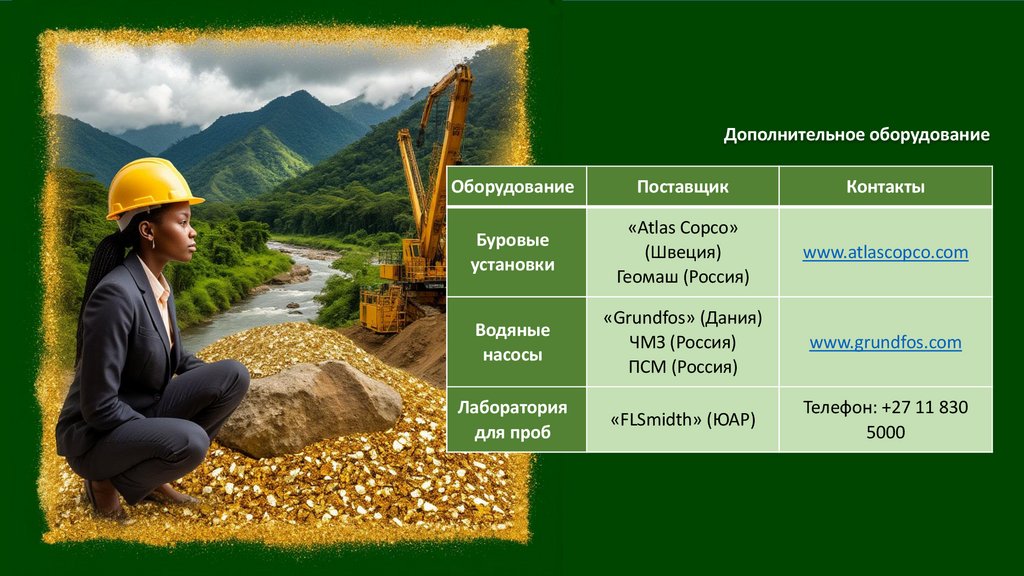

Дополнительное оборудование
Оборудование
Поставщик
Контакты
Буровые
установки
«Atlas Copco»
(Швеция)
Геомаш (Россия)
www.atlascopco.com
Водяные
насосы
«Grundfos» (Дания)
ЧМЗ (Россия)
ПСМ (Россия)
www.grundfos.com
Лаборатория
для проб
«FLSmidth» (ЮАР)
Телефон: +27 11 830
5000

39.

40.

Рекомендации для старта проекта
Пробный запуск: авторский надзор – 2 специалиста
(Россия) $24 000)
Подбор персонала: Обучение 2–3 чел. предлагаются
курсы на месте $3000).
Логистика: Доставка оборудования морем через
порт Анцеранана (контакты Maersk Madagascar).
Итог
Ожидаемая добыча: 500+ кг Au/год при
содержании 2 г/м³.
CAPEX: ~$890,000 (установка +
техноинфраструктура).
Окупаемость: 12–18 месяцев.
Следующие шаги:
Запрос коммерческого предложения у к.т.н. Н.
Бычек
Переговоры с Gold+ Madagascar о совместном
пилоте.

41.

Технико-экономическое обоснование (ТЭО)
пилотного проекта СГД на месторождении
Манакана, Мадагаскар

42.

Резюме проекта
Цель: Внедрение скважинной гидродобычи (СГД)
для легальной и экологичной добычи россыпного
золота
Месторождение: Манакана (провинция Диана),
запасы ~8.5 т, содержание 0.8-5 г/м³
Технология: Мобильная установка СГГС к.т.н.
Н.Бычек (Россия) + гравитационное обогащение
Срок реализации: 24 месяца (включая подготовку
и пилотную эксплуатацию)
Объем инвестиций общий: $1.2 млн (CAPEX +
OPEX на 1 год)

43.

Геологическая характеристика
Параметр
Значение
Тип
месторождения
Аллювиальная россыпь
Глубина
залегания
2-18 м (основной пласт 5-12 м)
Мощность пласта
1.2-4.5 м
Среднее
содержание Au
2 г/м³
Прогнозные
запасы
8,500 кг

44.

45.

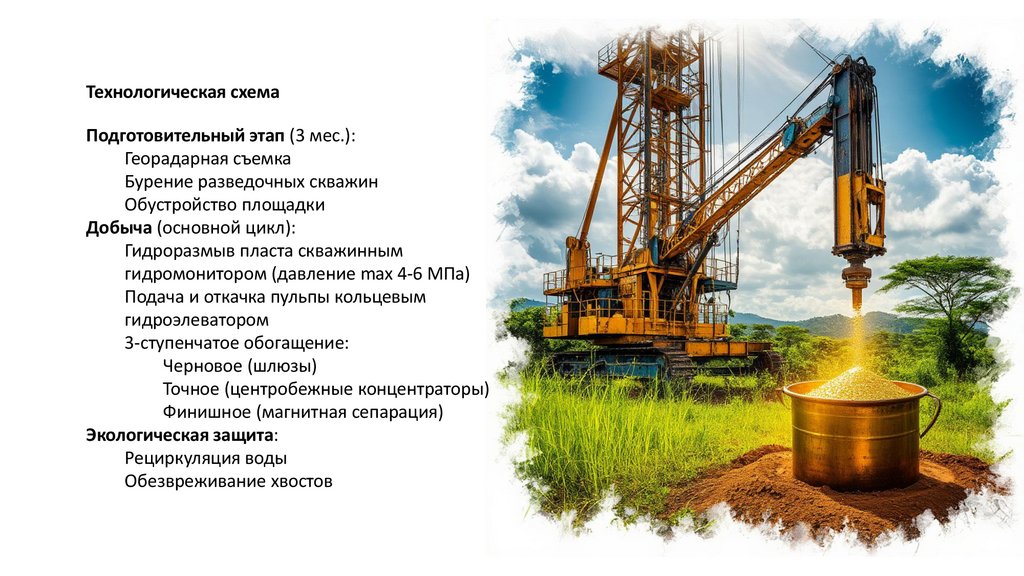

Технологическая схема
Подготовительный этап (3 мес.):
Георадарная съемка
Бурение разведочных скважин
Обустройство площадки
Добыча (основной цикл):
Гидроразмыв пласта скважинным
гидромонитором (давление max 4-6 МПа)
Подача и откачка пульпы кольцевым
гидроэлеватором
3-ступенчатое обогащение:
Черновое (шлюзы)
Точное (центробежные концентраторы)
Финишное (магнитная сепарация)
Экологическая защита:
Рециркуляция воды
Обезвреживание хвостов

46.

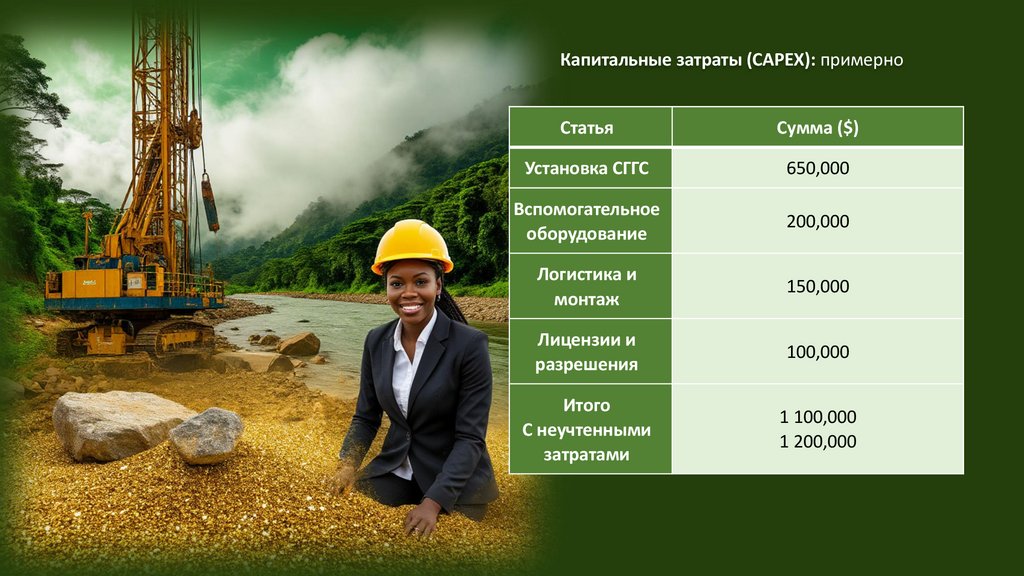

Капитальные затраты (CAPEX): примерно
Статья
Сумма ($)
Установка СГГС
650,000
Вспомогательное
оборудование
200,000
Логистика и
монтаж
150,000
Лицензии и
разрешения
100,000
Итого
С неучтенными
затратами
1 100,000
1 200,000

47.

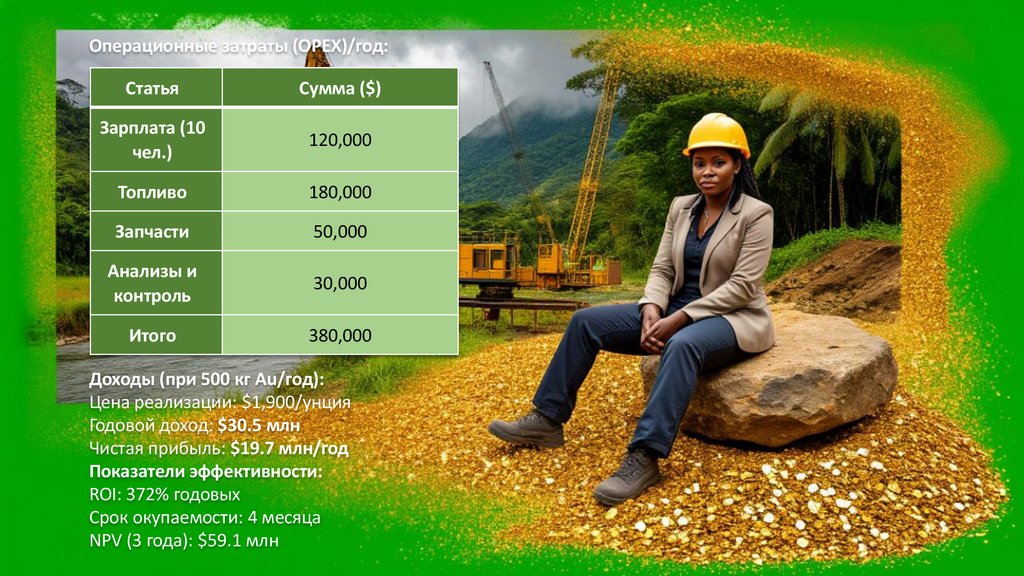

Операционные затраты (OPEX)/год:
Статья
Сумма ($)
Зарплата (10
чел.)
120,000
Топливо
180,000
Запчасти
50,000
Анализы и
контроль
30,000
Итого
380,000
Доходы (при 500 кг Au/год):
Цена реализации: $1,900/унция
Годовой доход: $30.5 млн
Чистая прибыль: $19.7 млн/год
Показатели эффективности:
ROI: 372% годовых
Срок окупаемости: 4 месяца
NPV (3 года): $59.1 млн

48.

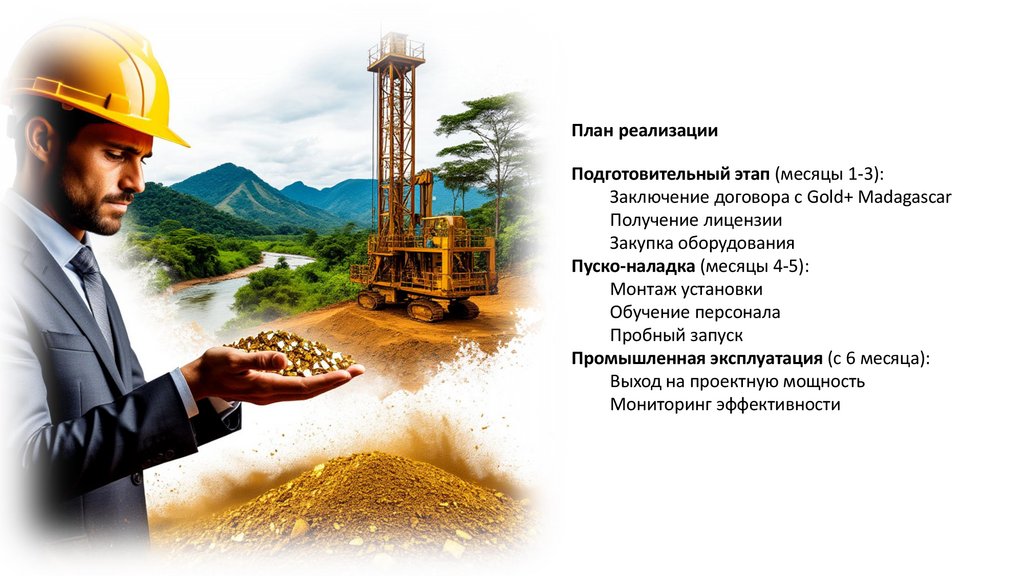

План реализации
Подготовительный этап (месяцы 1-3):
Заключение договора с Gold+ Madagascar
Получение лицензии
Закупка оборудования
Пуско-наладка (месяцы 4-5):
Монтаж установки
Обучение персонала
Пробный запуск
Промышленная эксплуатация (с 6 месяца):
Выход на проектную мощность
Мониторинг эффективности

49.

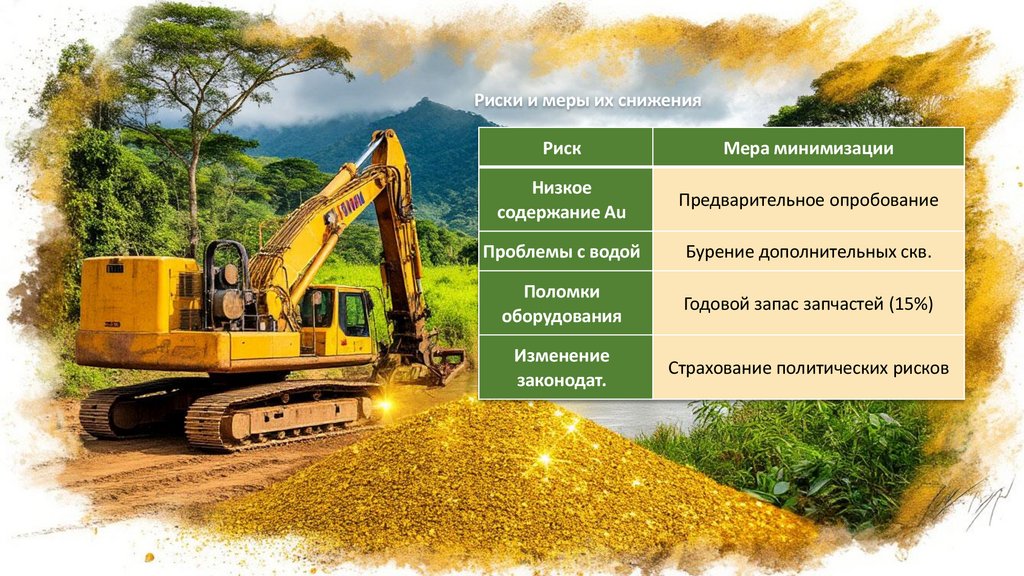

Риски и меры их снижения
Риск
Мера минимизации
Низкое
содержание Au
Предварительное опробование
Проблемы с водой
Бурение дополнительных скв.
Поломки
оборудования
Годовой запас запчастей (15%)
Изменение
законодат.
Страхование политических рисков

50.

Экологическая безопасность
Нулевой сброс технологической воды
Замена ртути на центробежные концентраторы
Рекультивация отработанных участков
Требуемые документы
Лицензия на добычу (BMP)
Договор аренды земли
Заключение экологической экспертизы
Контракты с поставщиками оборудования
Выводы
Проект высокорентабелен (ROI >300%) при
содержаниях от 1.5 г/м³
Технологически реализуем - аналоги успешно
работают в России
Социально значим - создаст 12+ рабочих мест
Рекомендации:
Начать с пилотного проекта на участке 0.5 км²
Привлечь финансирование через EXIM Bank Китая
Заключить оффтейк-контракт с Rand Refinery (ЮАР)

51.

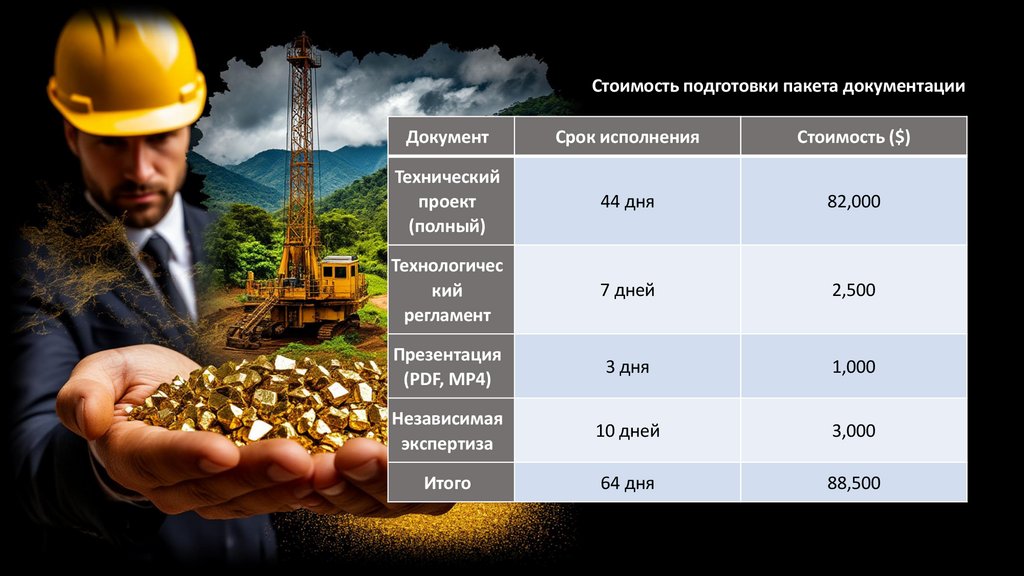

Стоимость подготовки пакета документации
Документ
Срок исполнения
Стоимость ($)
Технический
проект
(полный)
44 дня
82,000
Технологичес
кий
регламент
7 дней
2,500
Презентация
(PDF, МP4)
3 дня
1,000
Независимая
экспертиза
10 дней
3,000
Итого
64 дня
88,500

52.

53.

Как мы будем работать?
Заключаем договор
Получаем от вас исходные данные и предоплату
Готовим содержание проекта и документации
Согласовываем правки
Выполняем намеченное и передаем финальные
документы
