Основы инженерного обеспечения. Практическое занятие 8

1.

Безопасность жизнедеятельности

2.

Практическое занятие 8
Тема: «Основы инженерного
обеспечения»

3.

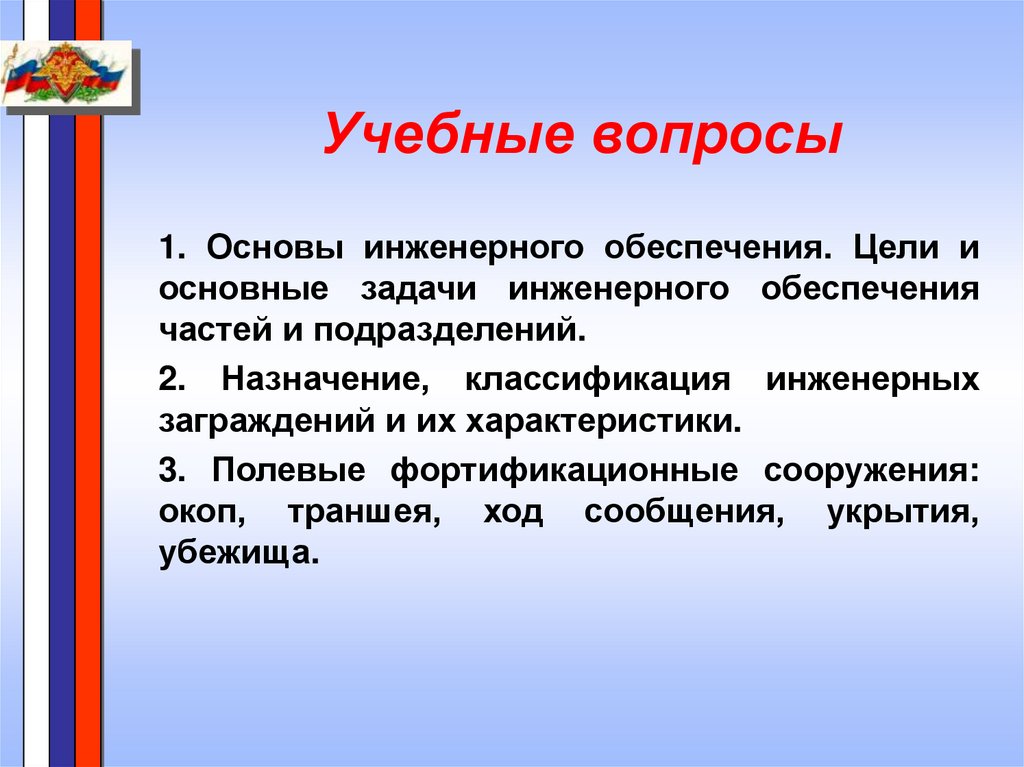

Учебные вопросы
1. Основы инженерного обеспечения. Цели и
основные задачи инженерного обеспечения
частей и подразделений.
2. Назначение, классификация инженерных
заграждений и их характеристики.

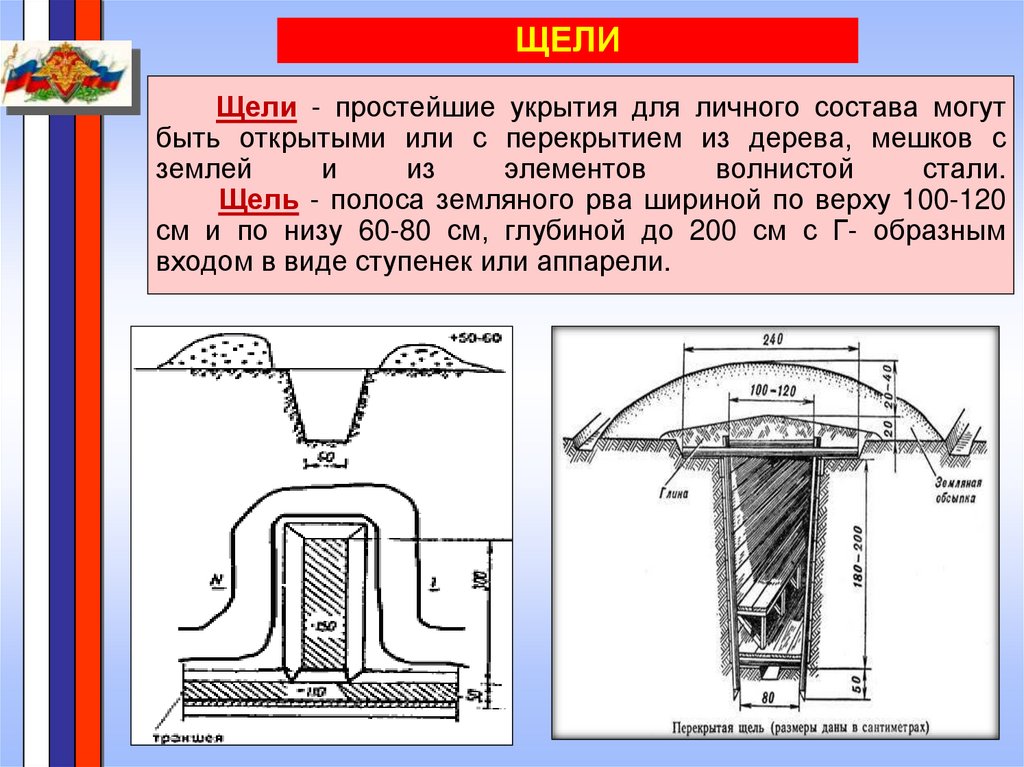

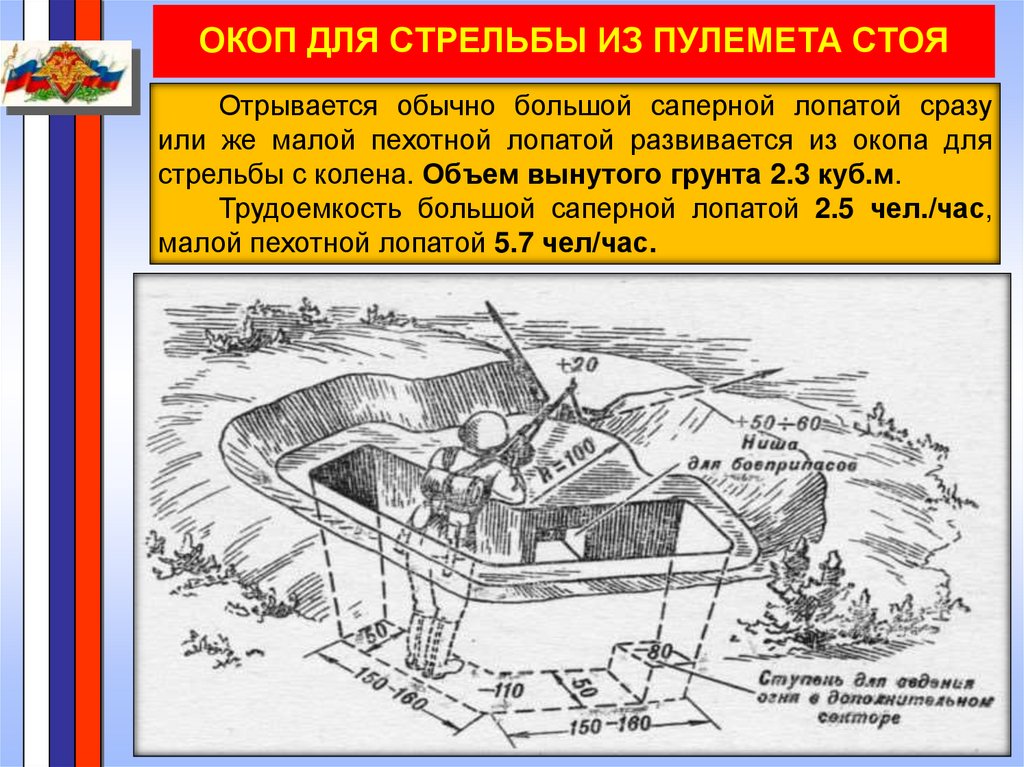

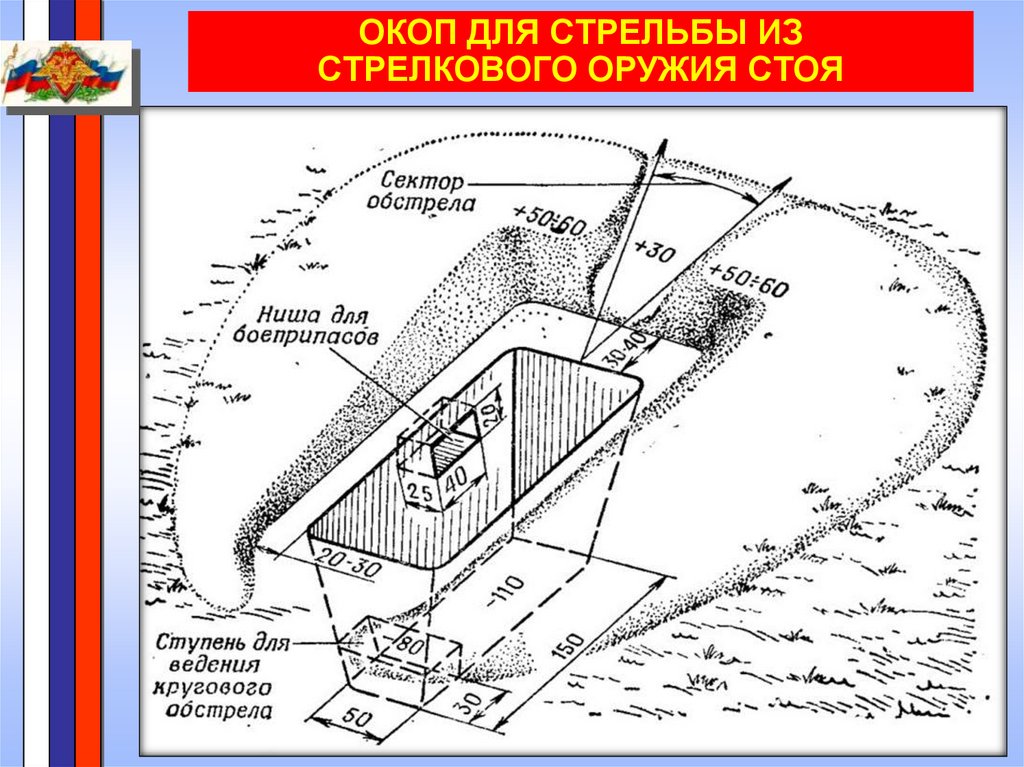

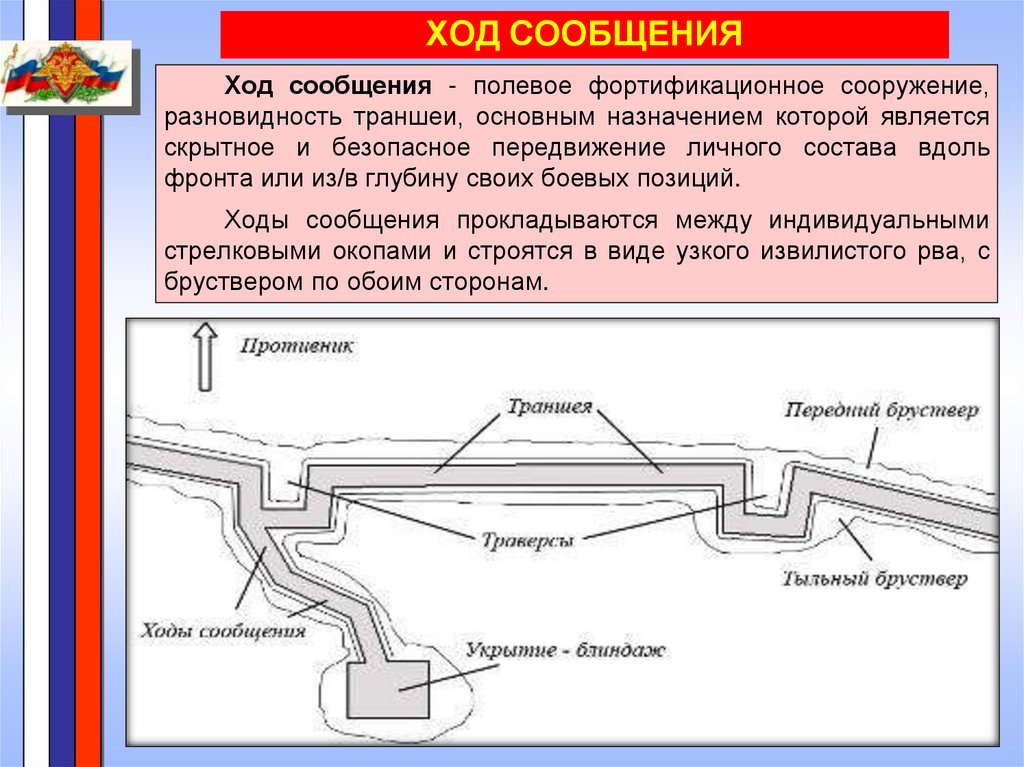

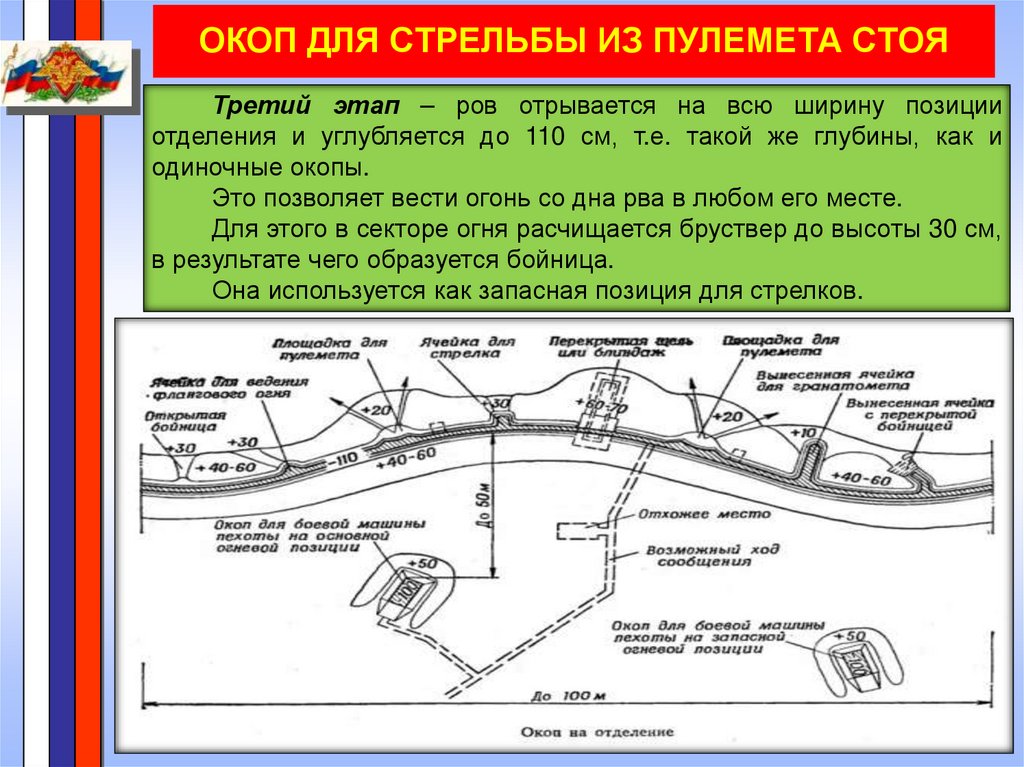

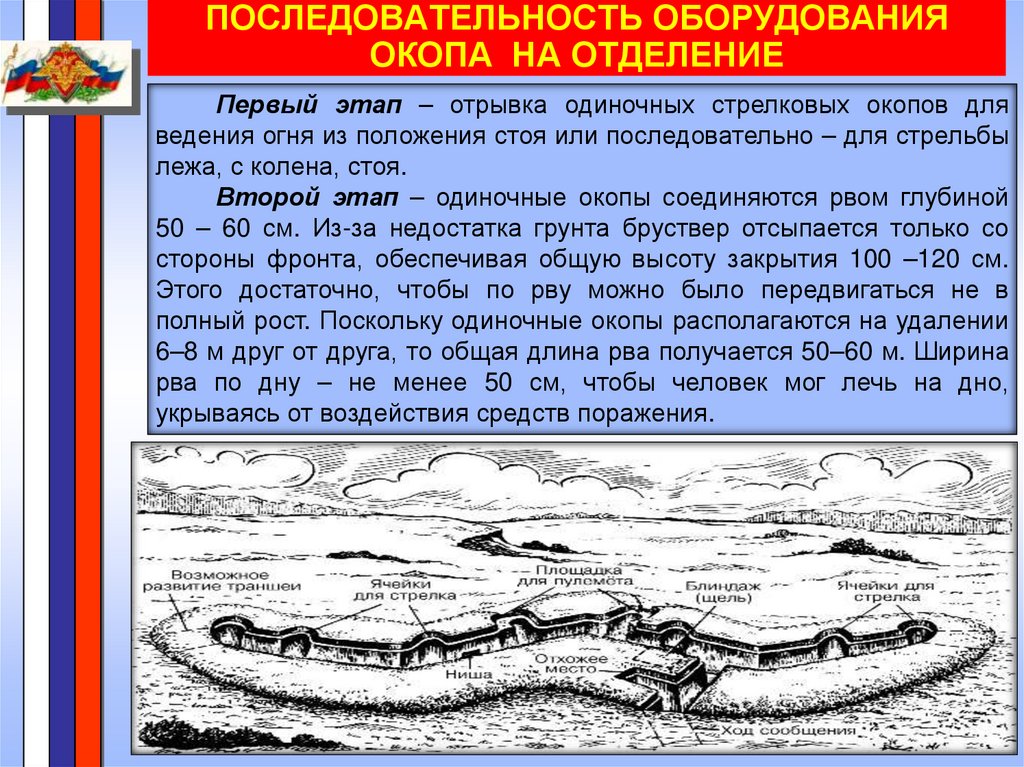

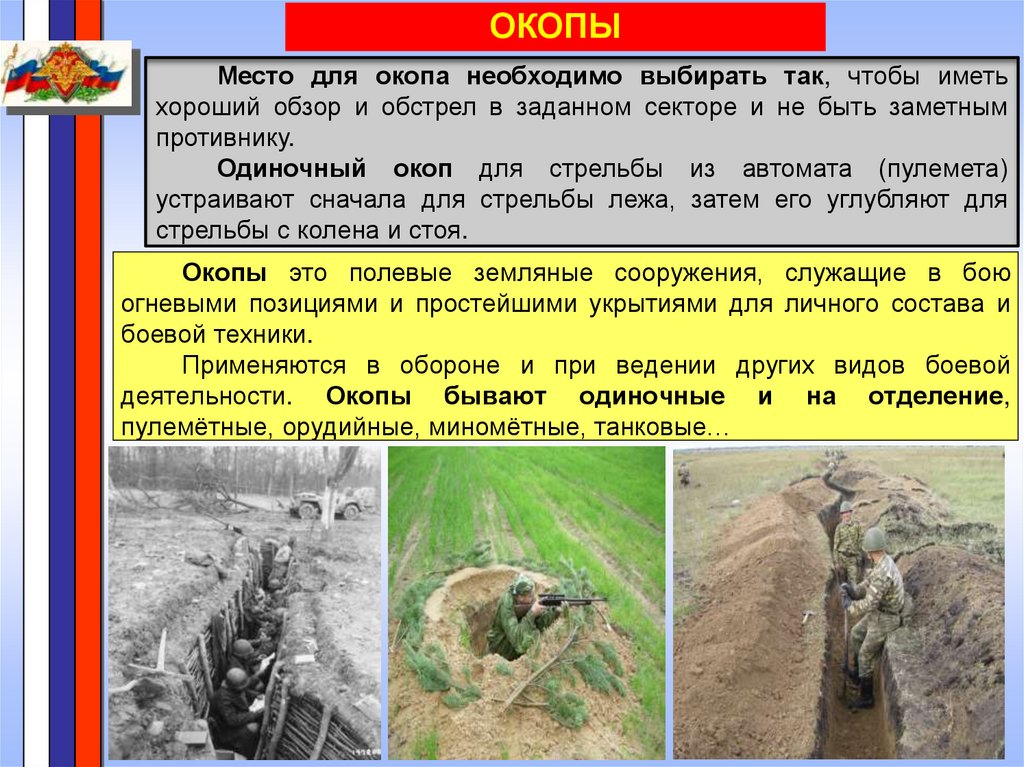

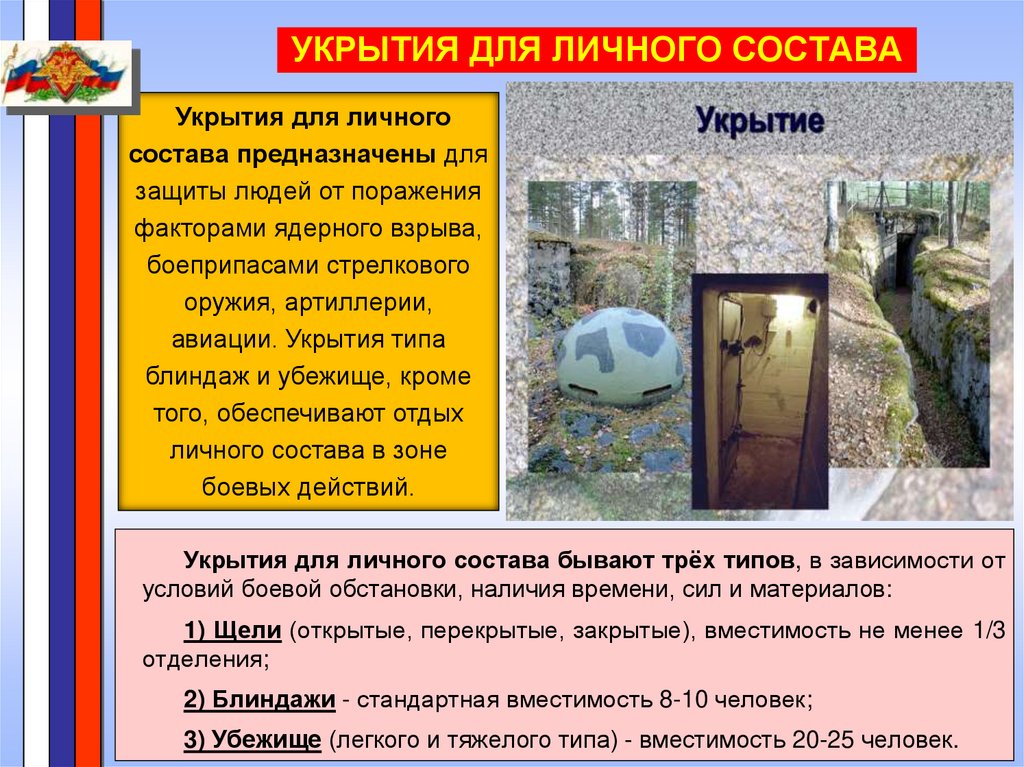

3. Полевые фортификационные сооружения:

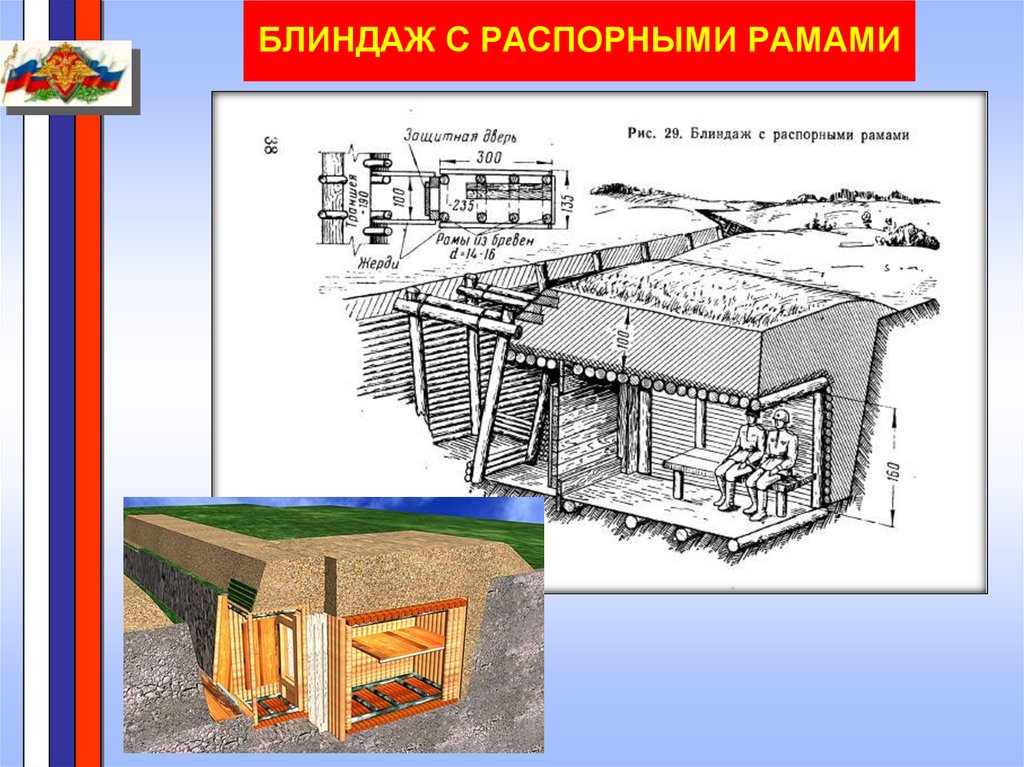

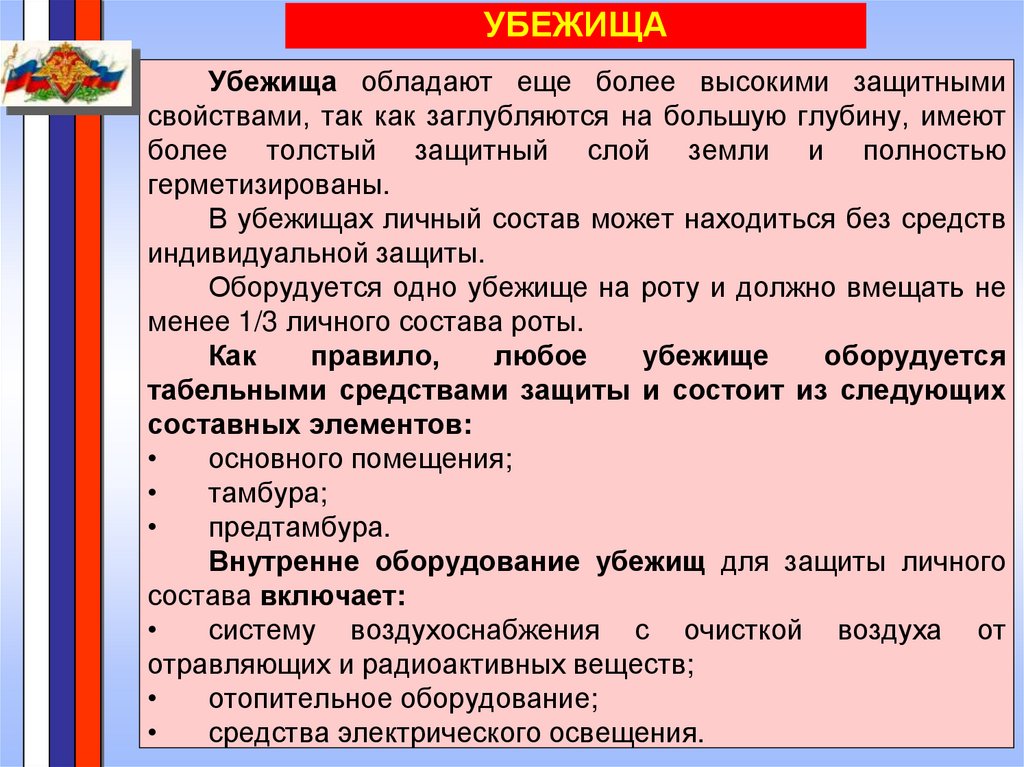

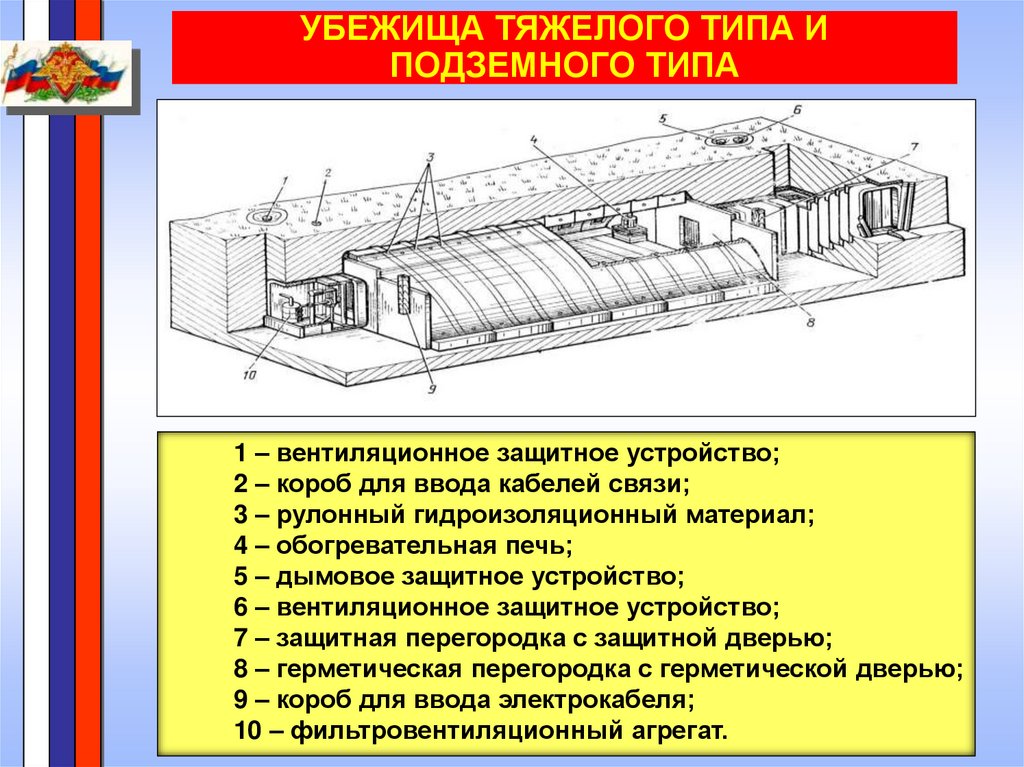

окоп, траншея, ход сообщения, укрытия,
убежища.

4.

Литература:
1. Боевой устав по подготовке и ведению
общевойскового боя. Часть 2.
2. Боевой устав по подготовке и ведению
общевойскового боя. Часть 3.
3. Тактика. Батальон, рота. Попов В. И.,
Батюшкин С.А. – М.: Воениздат, 2011.

5.

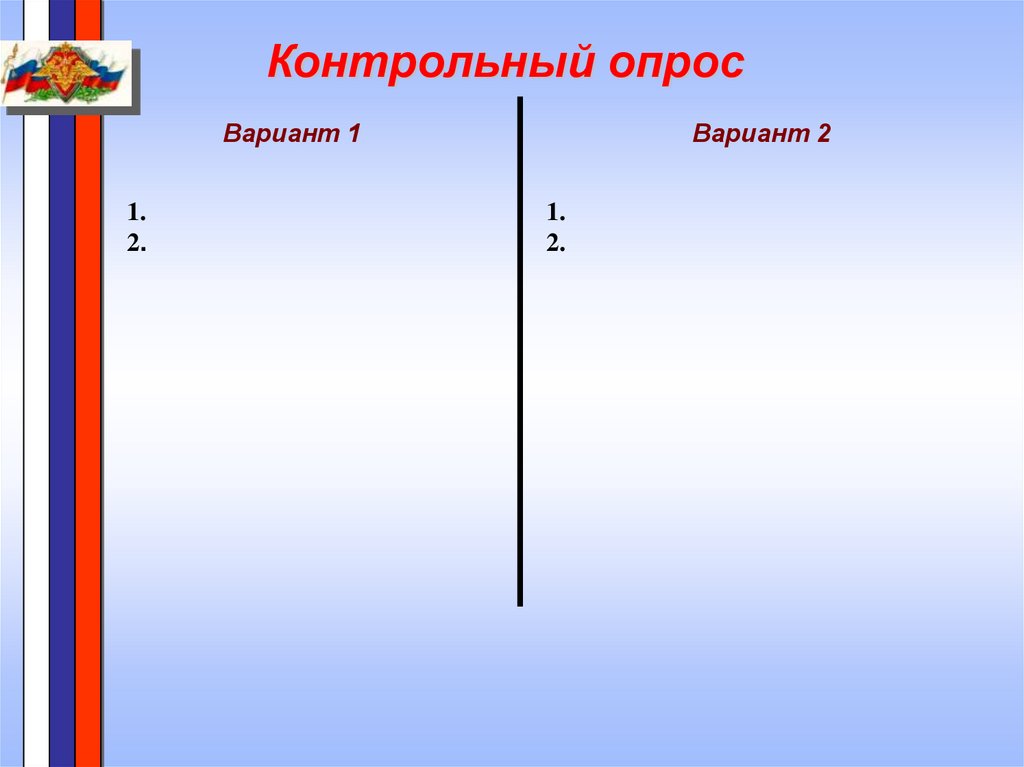

Контрольный опрос
Вариант 1
1.
2.
Вариант 2
1.
2.

6.

«Послушание,
обучение,
дисциплина,
чистота, здоровье,
опрятность,
бодрость,
смелость,
храбрость –
победа».
А.В. Суворов

7.

Учебный вопрос № 1
Цели и основные задачи
инженерного обеспечения
частей и подразделений.

8.

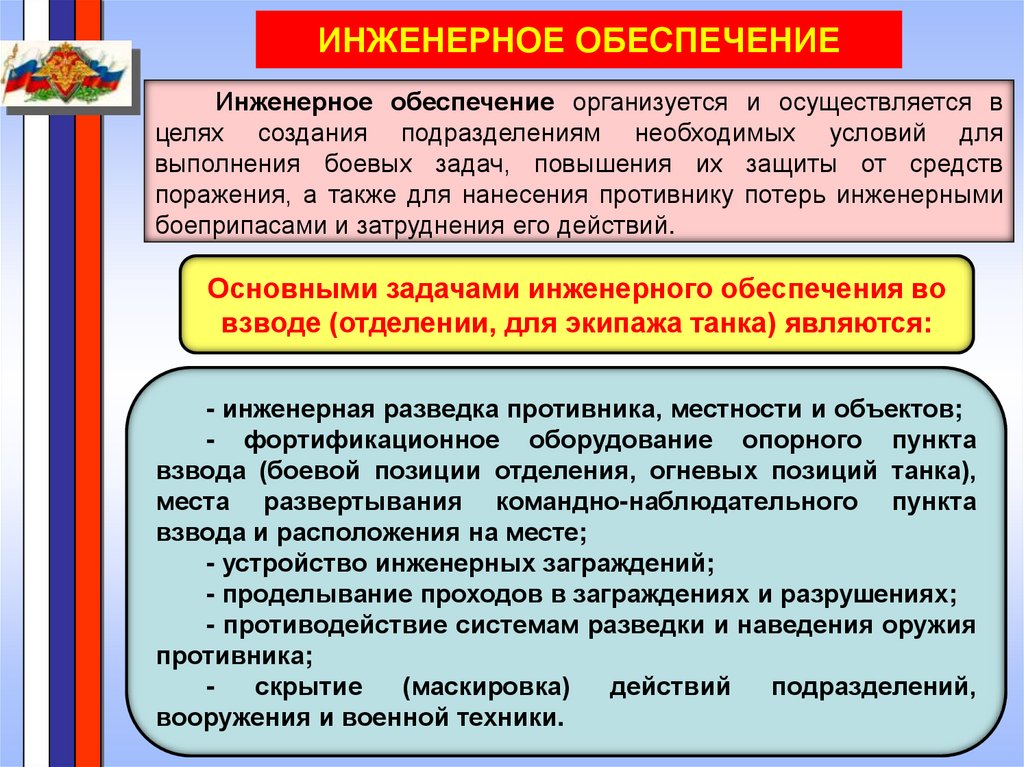

ИНЖЕНЕРНОЕ ОБЕСПЕЧЕНИЕ
Инженерное обеспечение организуется и осуществляется в
целях создания подразделениям необходимых условий для
выполнения боевых задач, повышения их защиты от средств
поражения, а также для нанесения противнику потерь инженерными
боеприпасами и затруднения его действий.
Основными задачами инженерного обеспечения во
взводе (отделении, для экипажа танка) являются:
- инженерная разведка противника, местности и объектов;
- фортификационное оборудование опорного пункта
взвода (боевой позиции отделения, огневых позиций танка),
места развертывания командно-наблюдательного пункта
взвода и расположения на месте;
- устройство инженерных заграждений;
- проделывание проходов в заграждениях и разрушениях;
- противодействие системам разведки и наведения оружия
противника;
скрытие
(маскировка)
действий
подразделений,
вооружения и военной техники.

9.

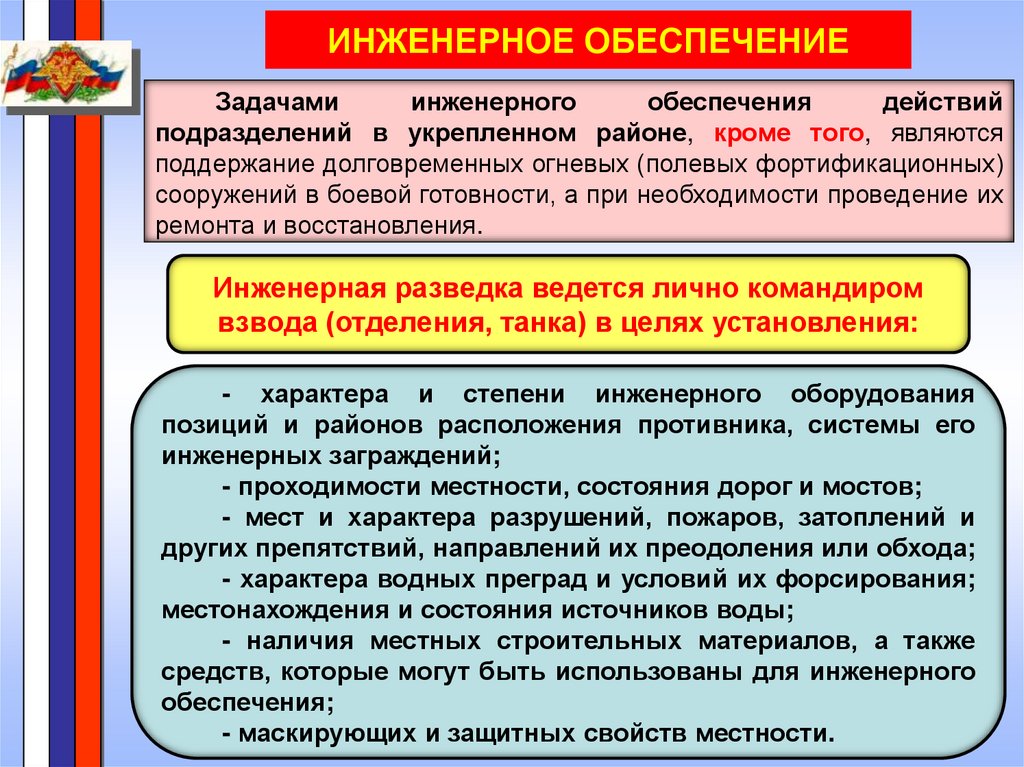

ИНЖЕНЕРНОЕ ОБЕСПЕЧЕНИЕ
Задачами
инженерного
обеспечения
действий
подразделений в укрепленном районе, кроме того, являются
поддержание долговременных огневых (полевых фортификационных)
сооружений в боевой готовности, а при необходимости проведение их
ремонта и восстановления.
Инженерная разведка ведется лично командиром
взвода (отделения, танка) в целях установления:
- характера и степени инженерного оборудования
позиций и районов расположения противника, системы его
инженерных заграждений;
- проходимости местности, состояния дорог и мостов;
- мест и характера разрушений, пожаров, затоплений и
других препятствий, направлений их преодоления или обхода;
- характера водных преград и условий их форсирования;
местонахождения и состояния источников воды;

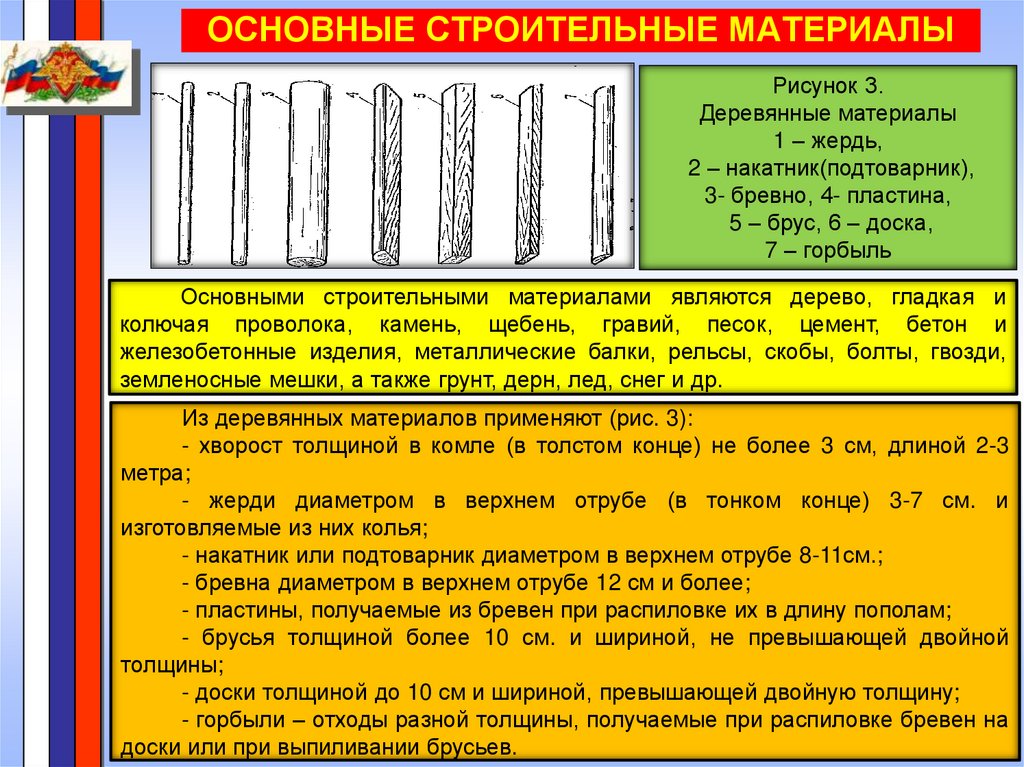

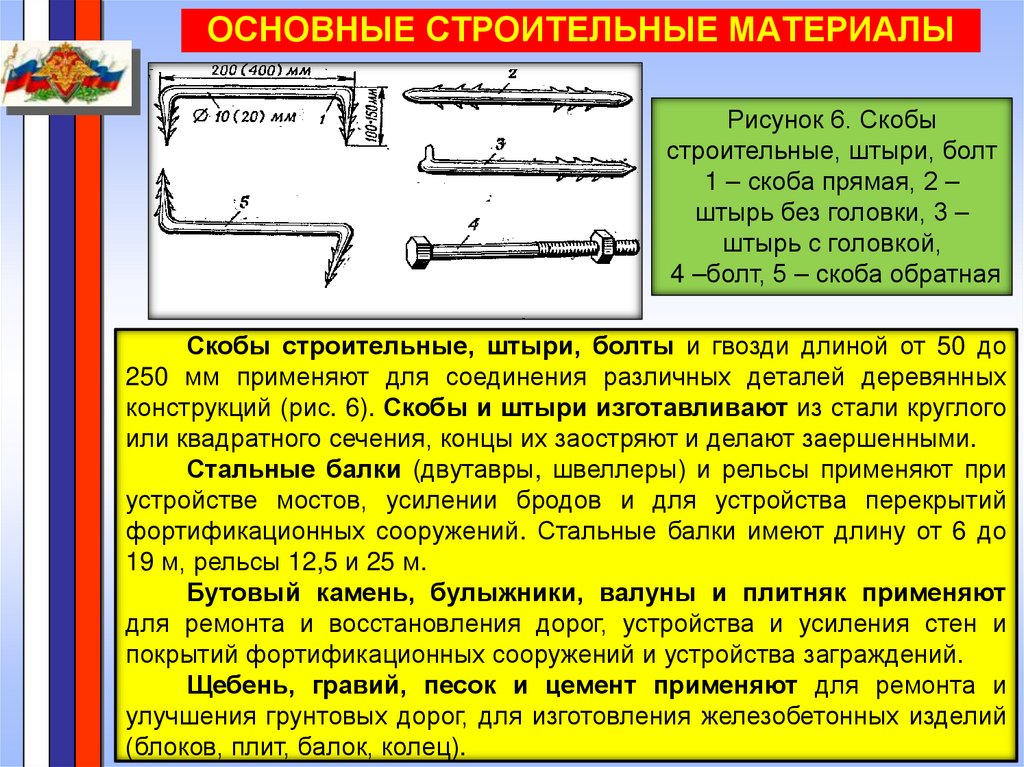

- наличия местных строительных материалов, а также
средств, которые могут быть использованы для инженерного
обеспечения;
- маскирующих и защитных свойств местности.

10.

ИНЖЕНЕРНОЕ ОБЕСПЕЧЕНИЕ

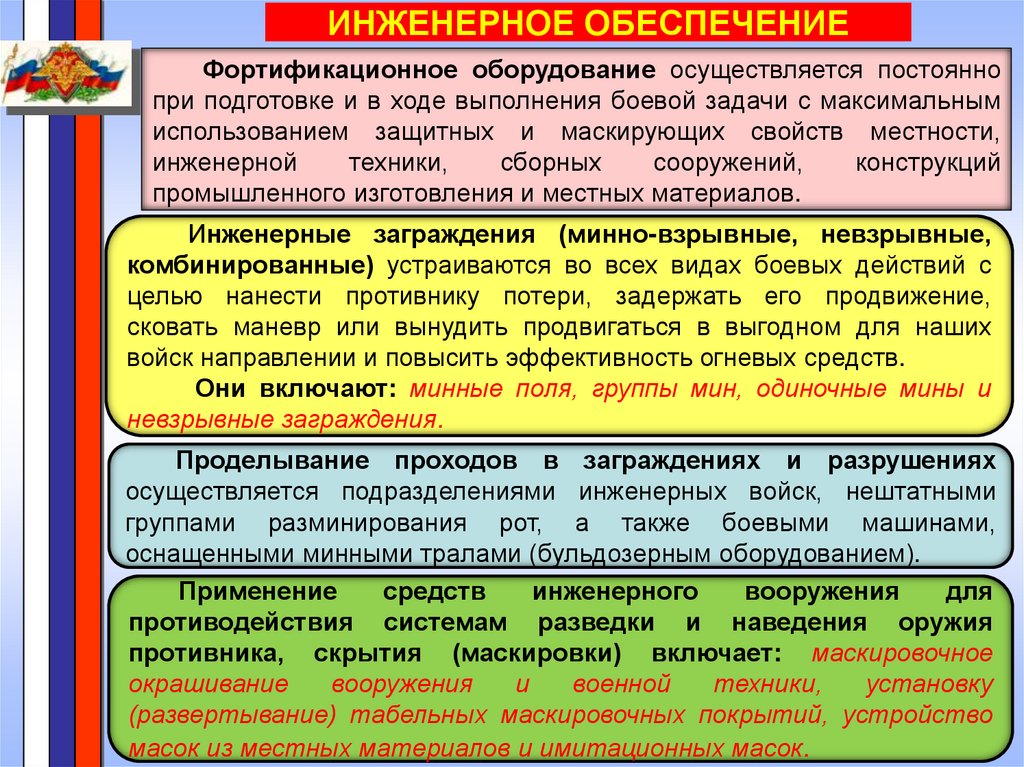

Фортификационное оборудование осуществляется постоянно
при подготовке и в ходе выполнения боевой задачи с максимальным
использованием защитных и маскирующих свойств местности,
инженерной
техники,
сборных
сооружений,
конструкций
промышленного изготовления и местных материалов.

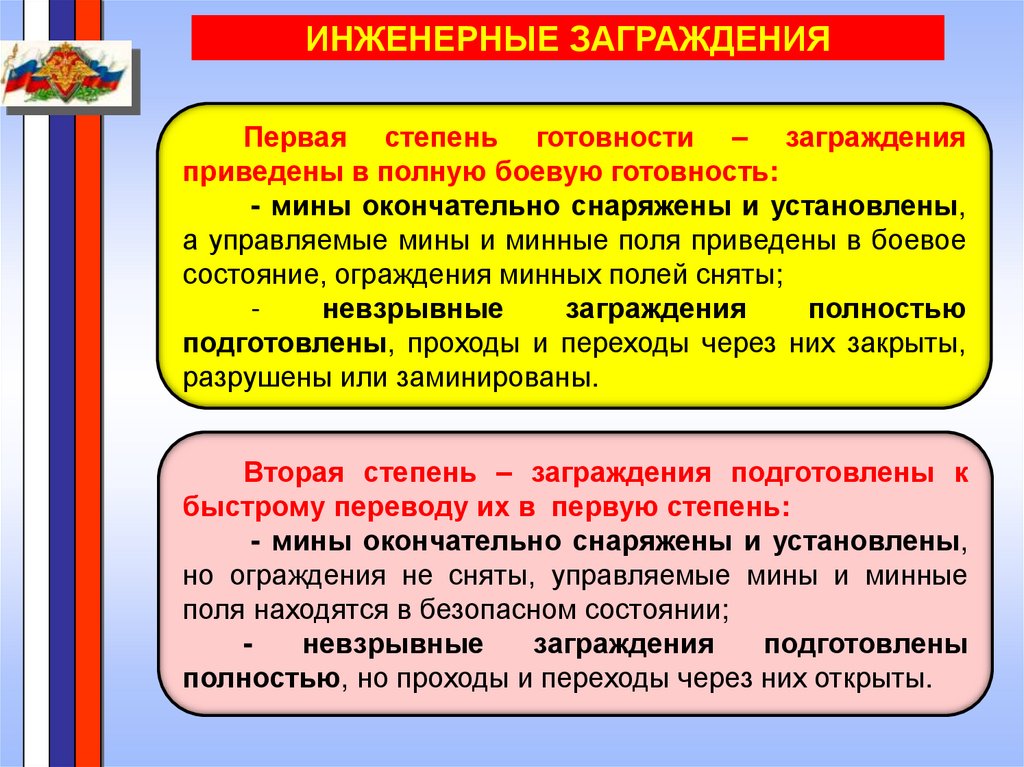

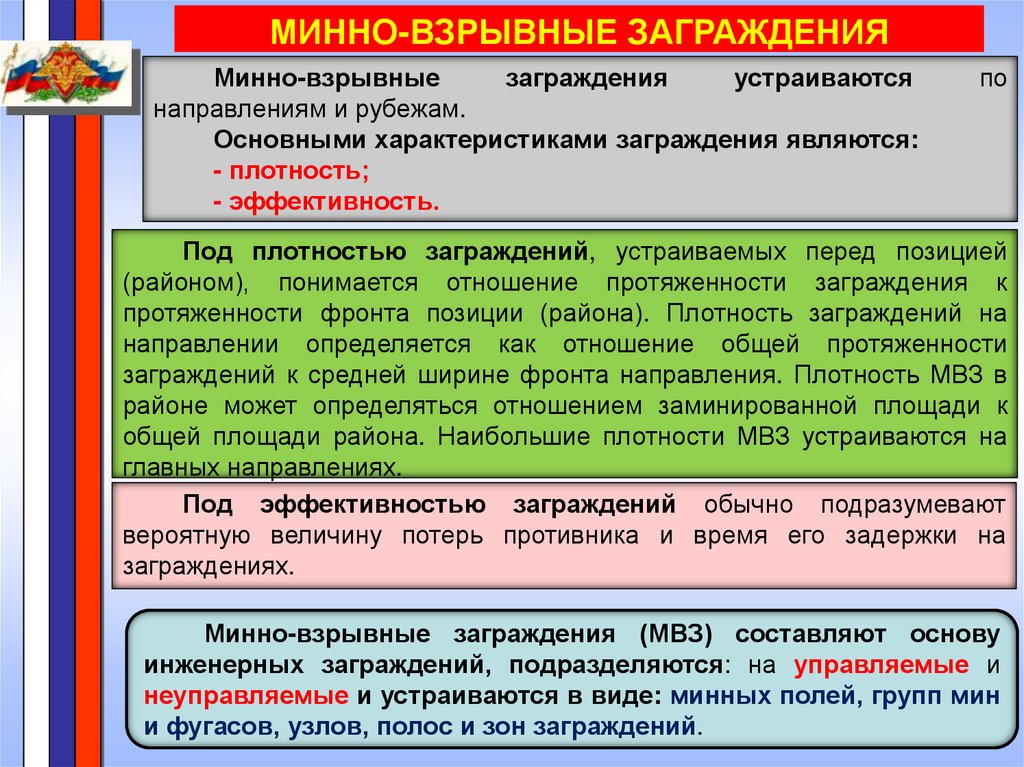

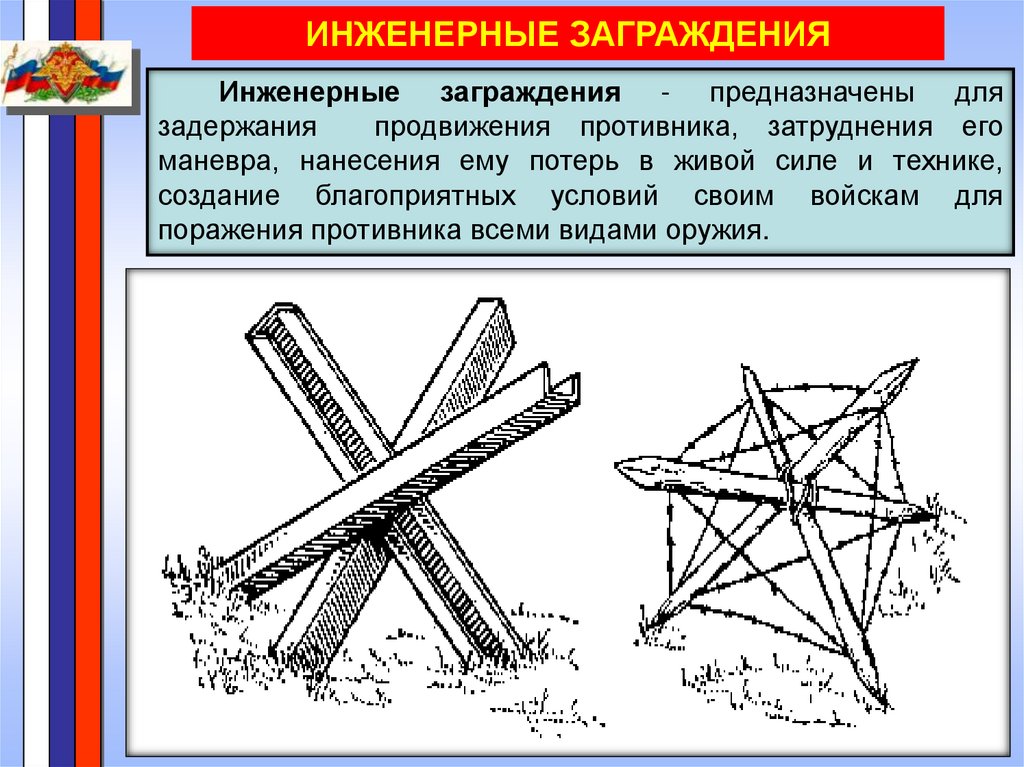

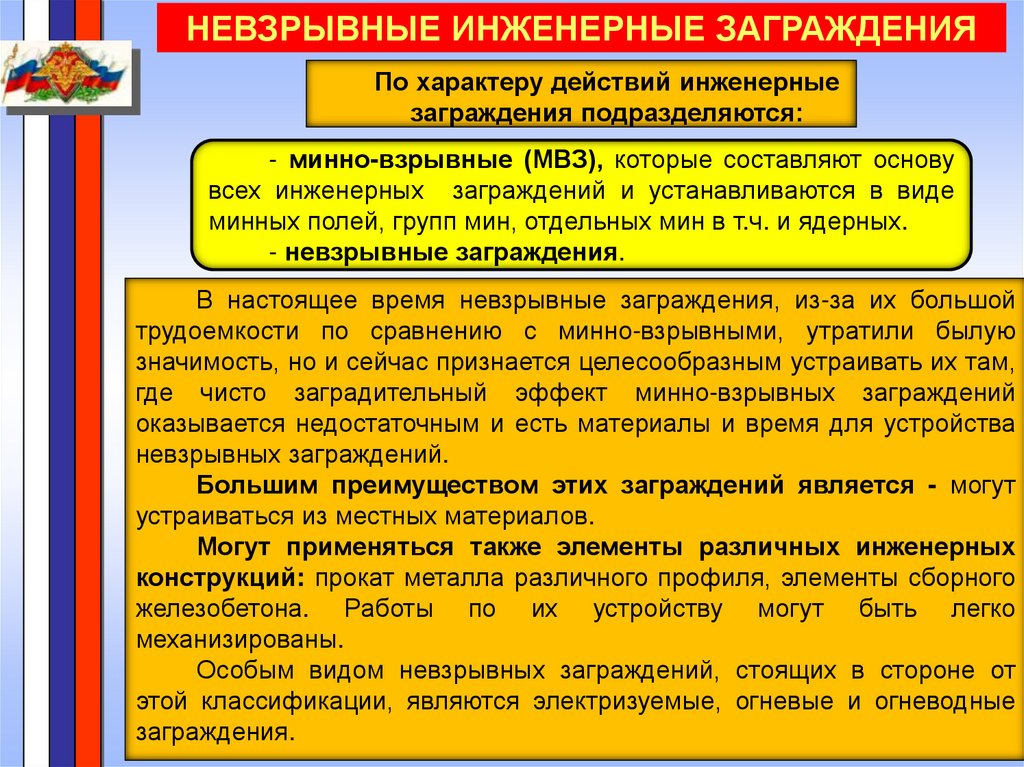

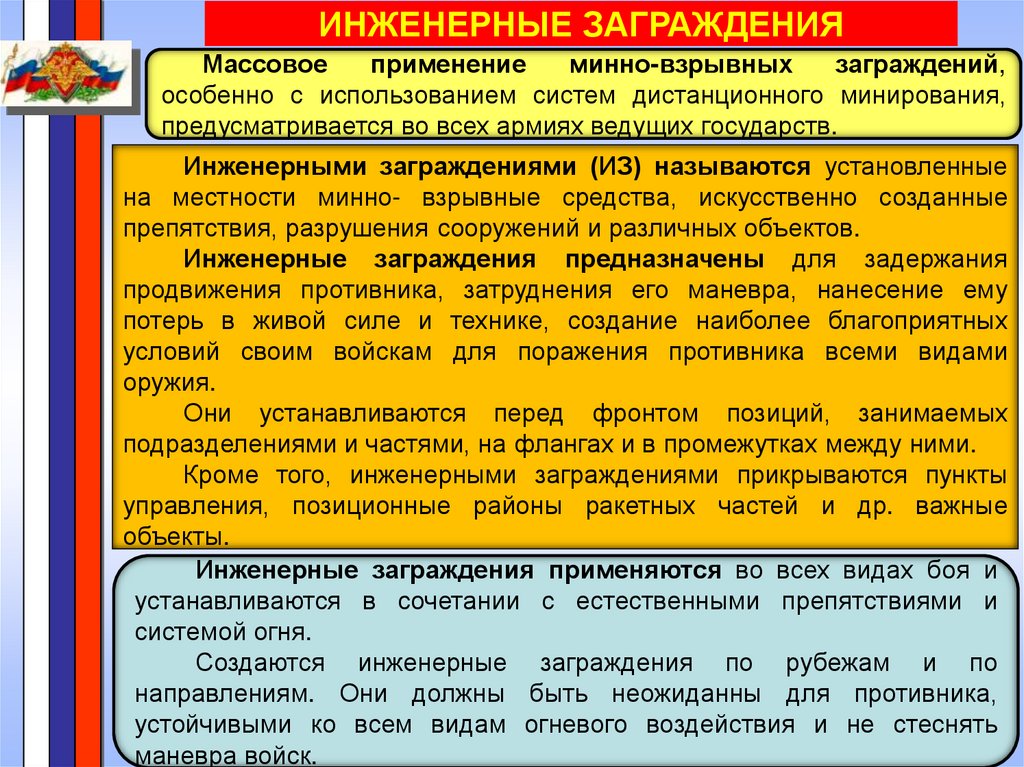

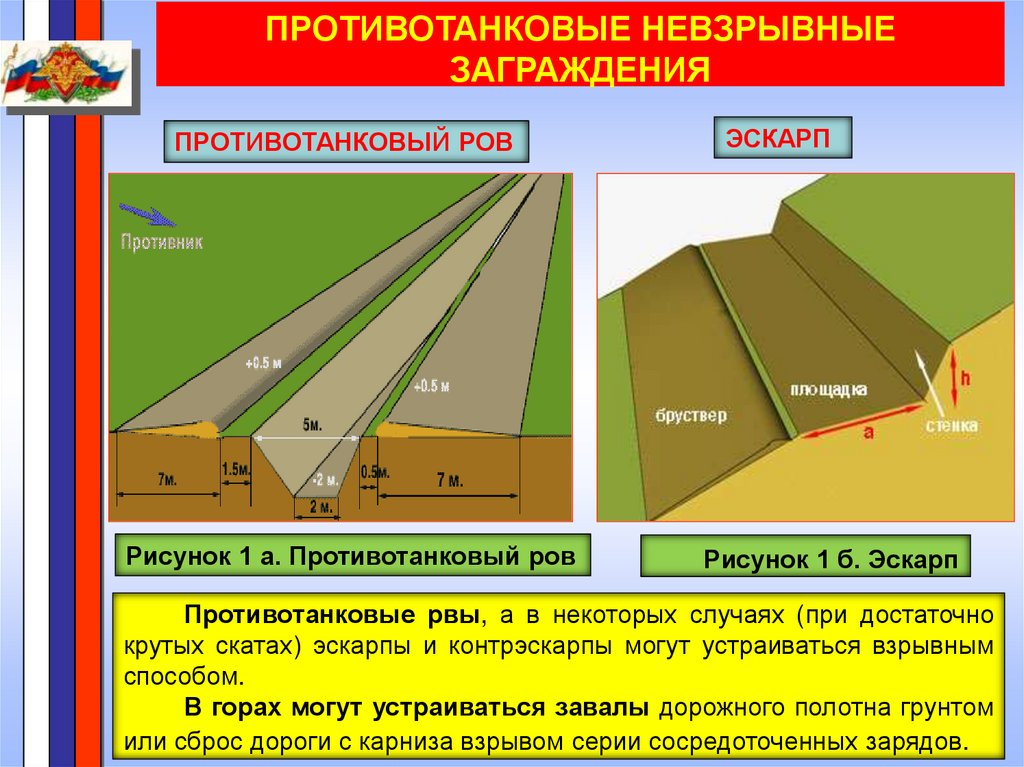

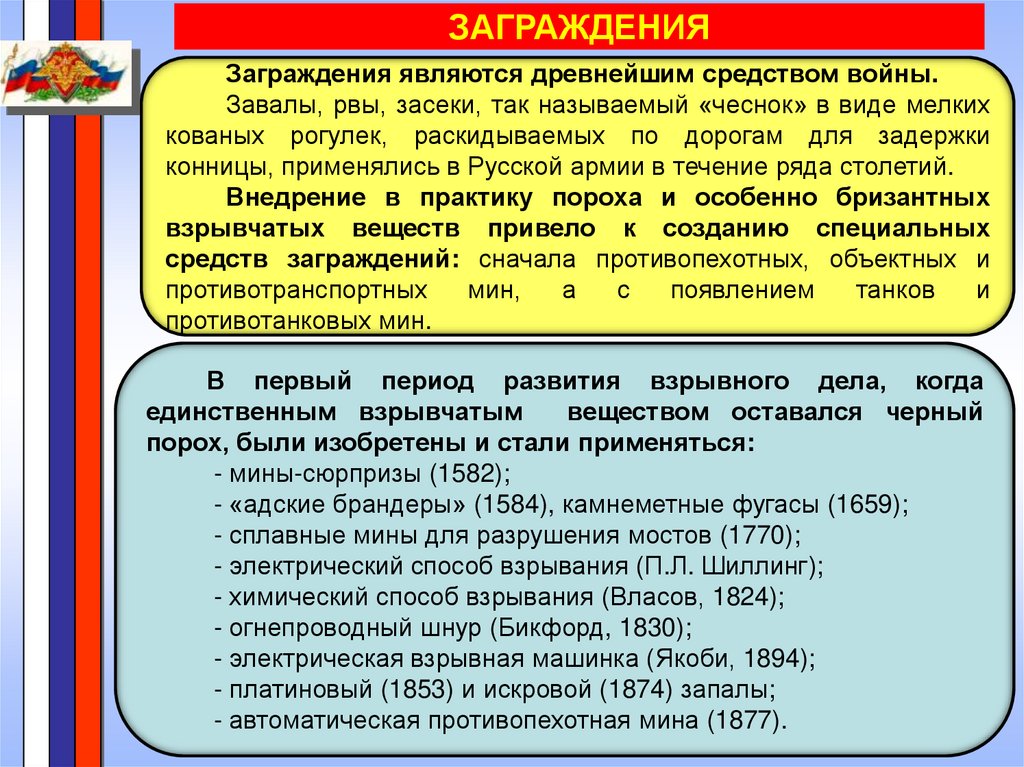

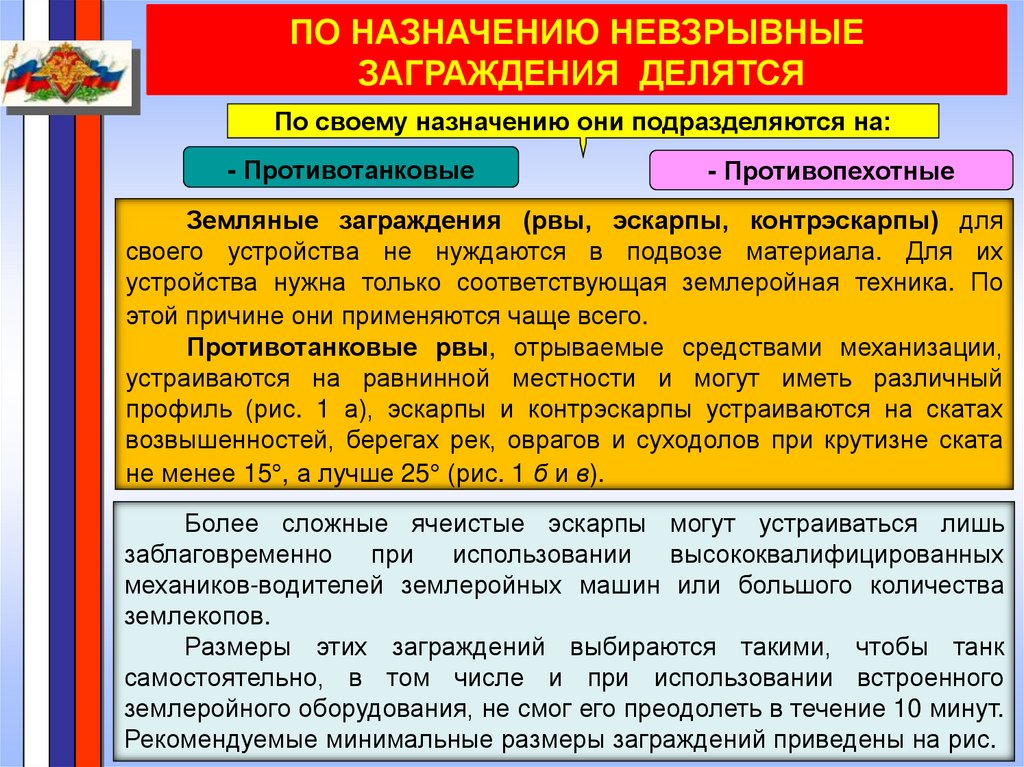

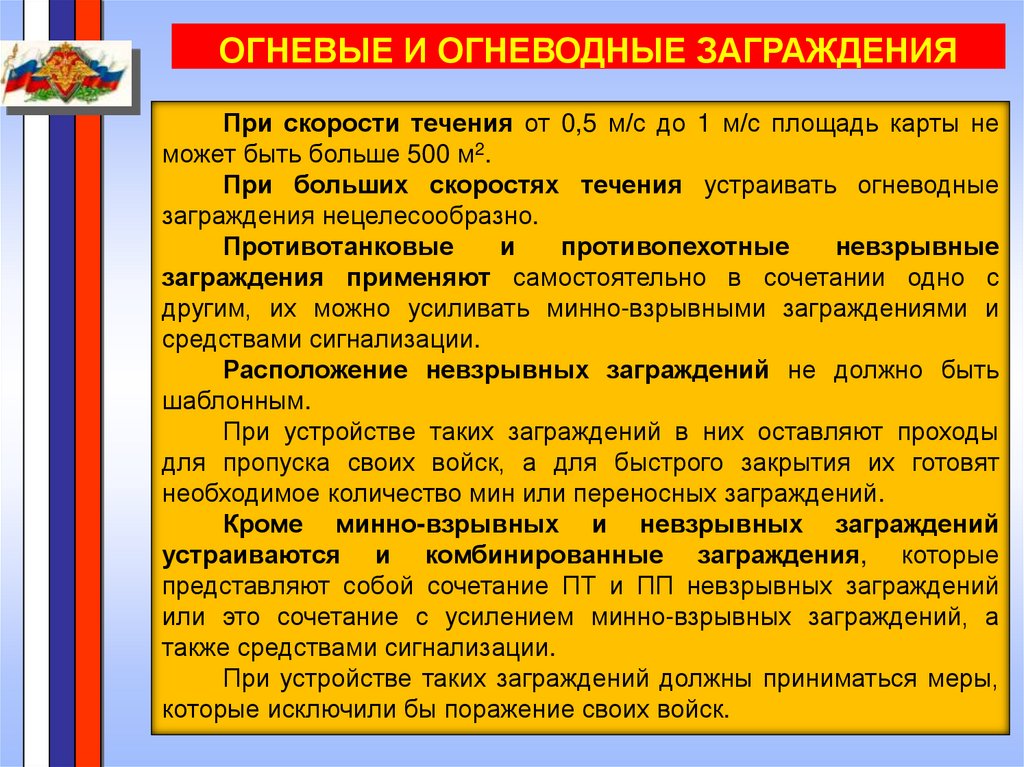

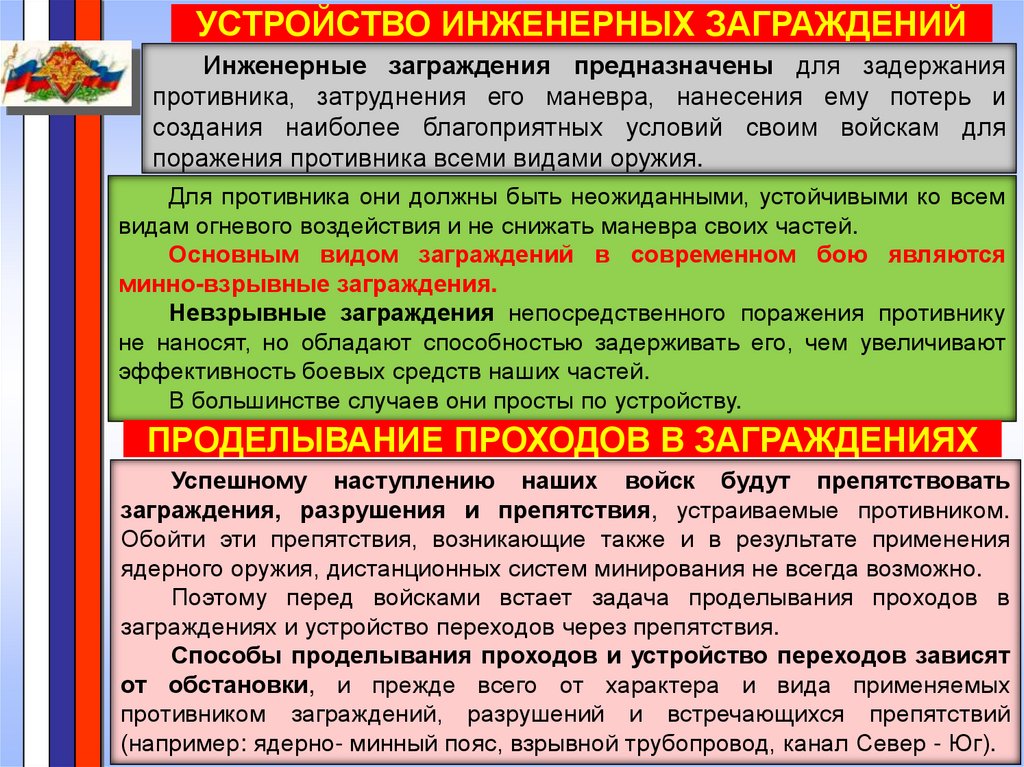

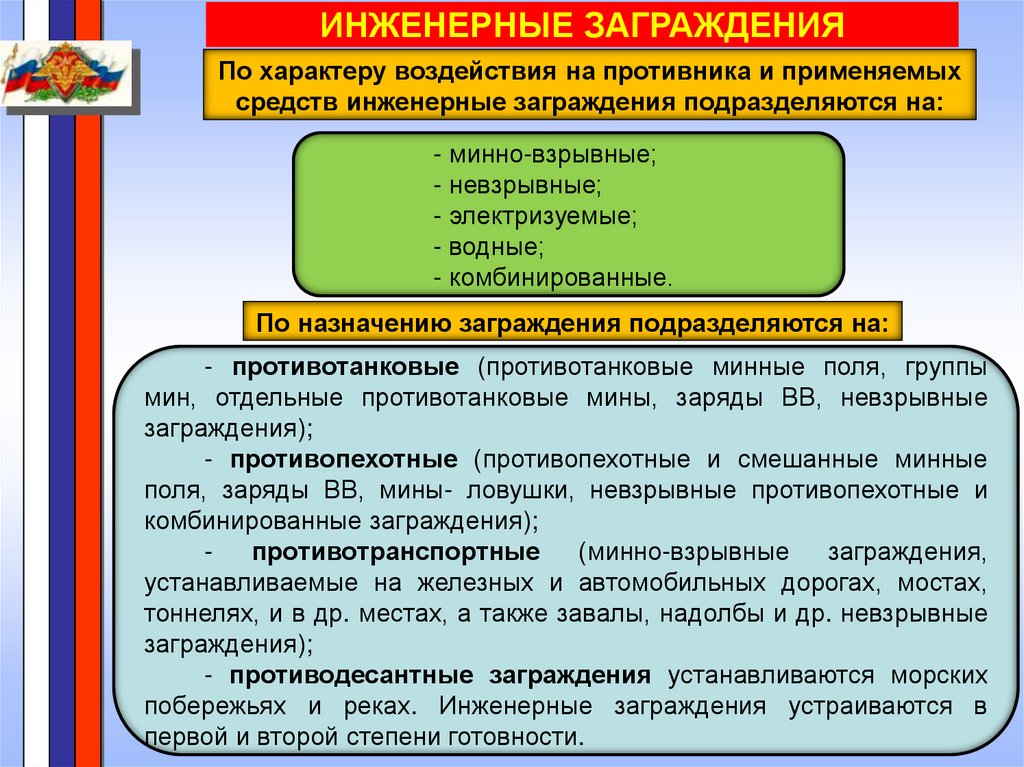

Инженерные заграждения (минно-взрывные, невзрывные,
комбинированные) устраиваются во всех видах боевых действий с
целью нанести противнику потери, задержать его продвижение,
сковать маневр или вынудить продвигаться в выгодном для наших
войск направлении и повысить эффективность огневых средств.

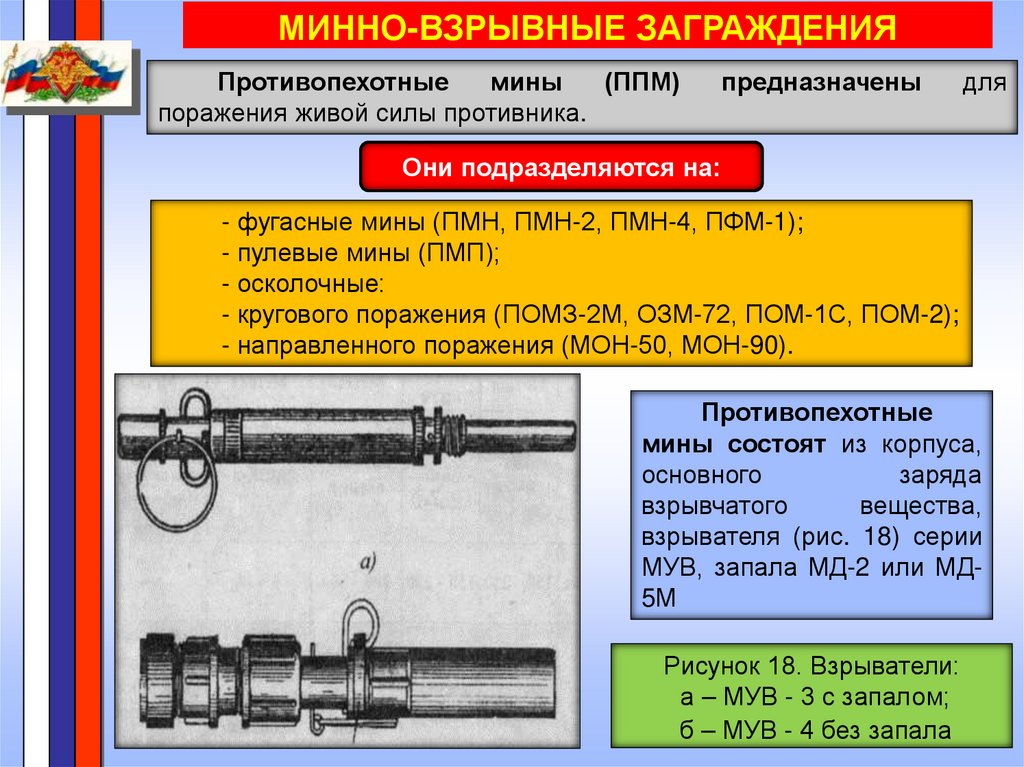

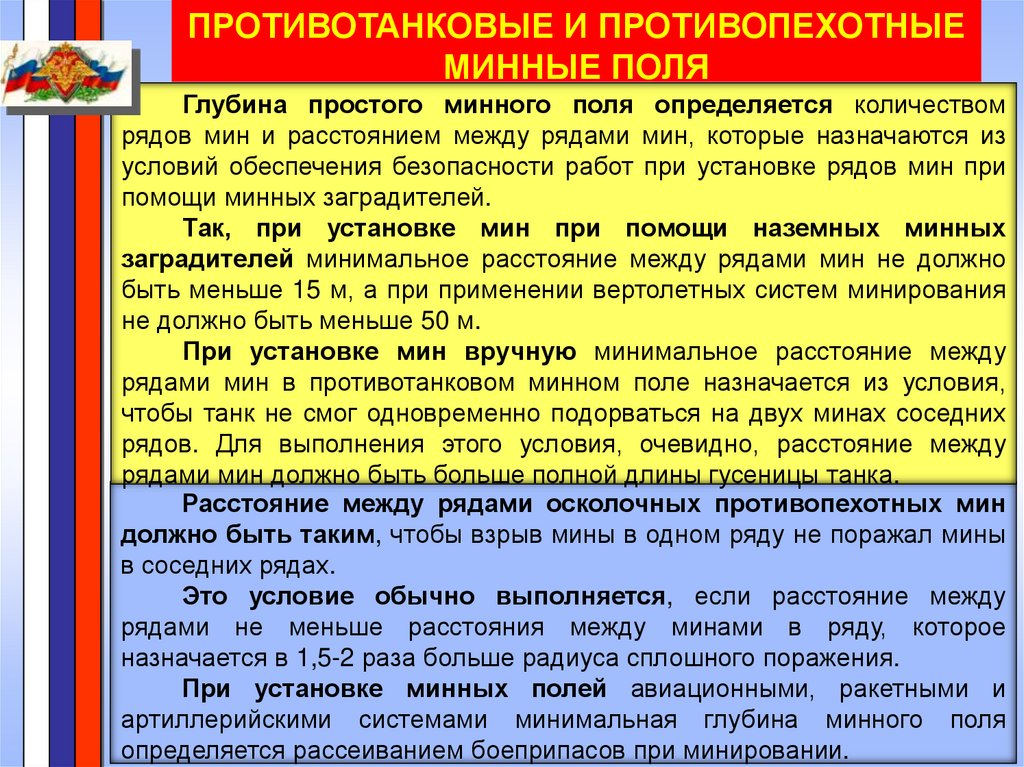

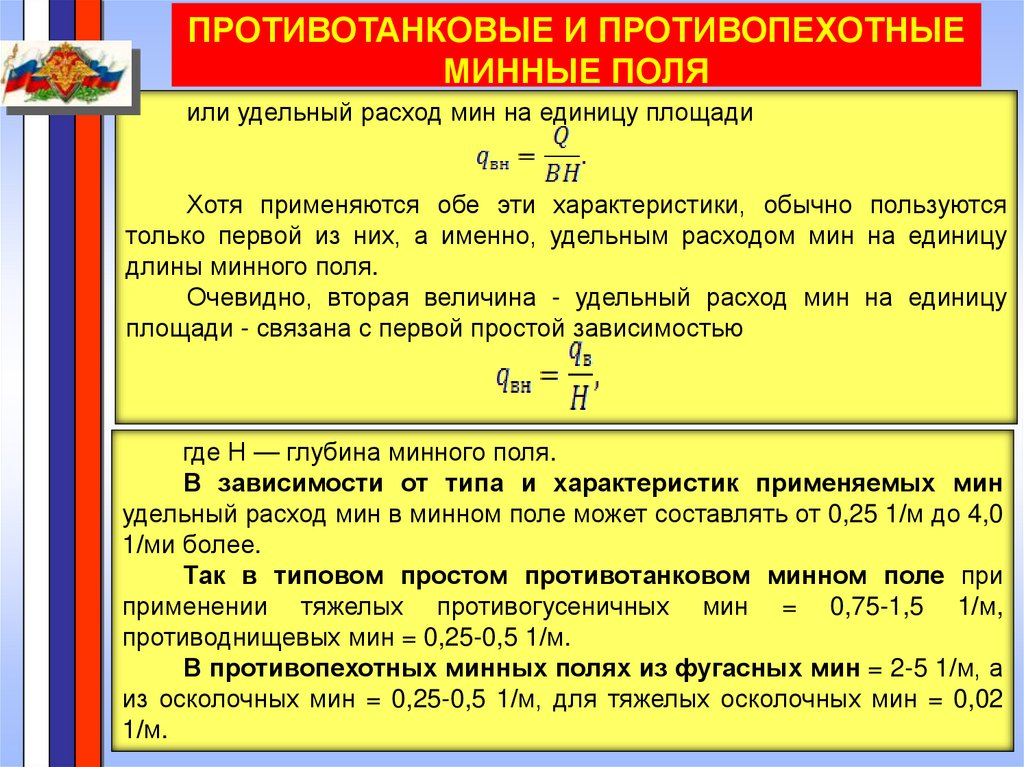

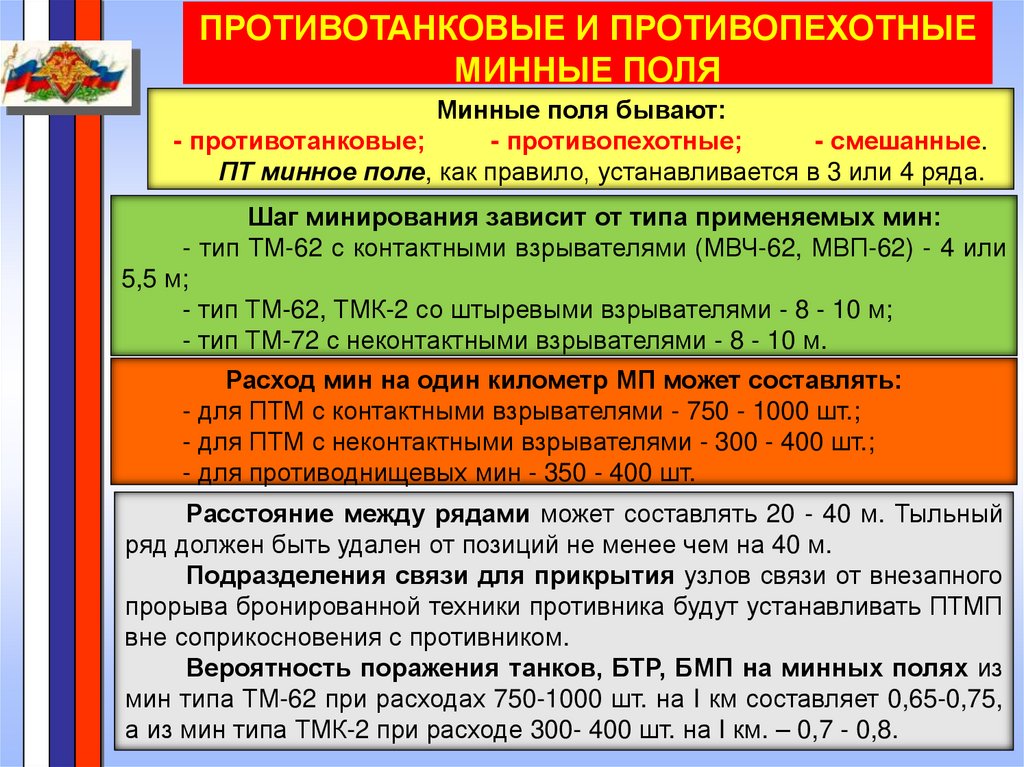

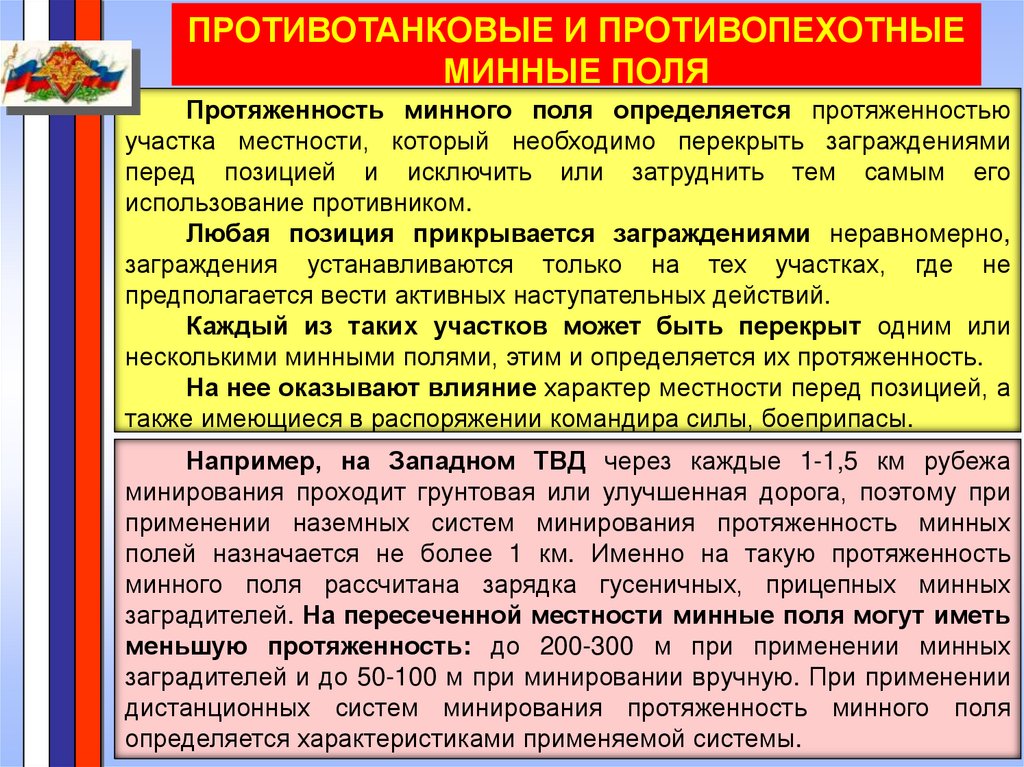

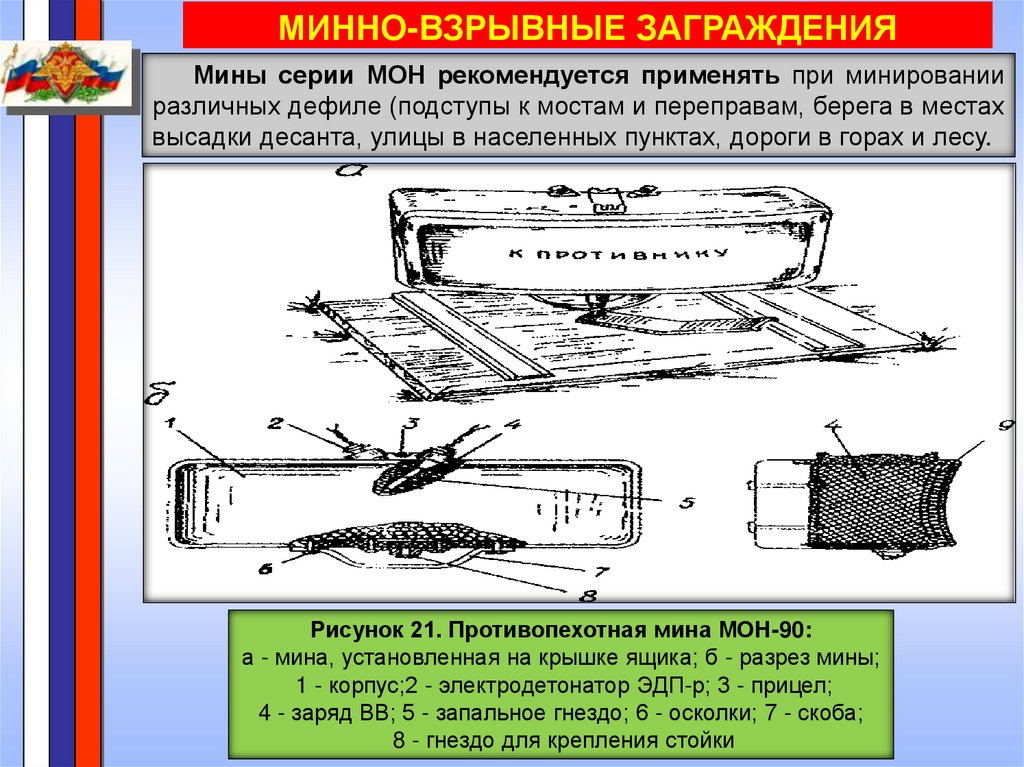

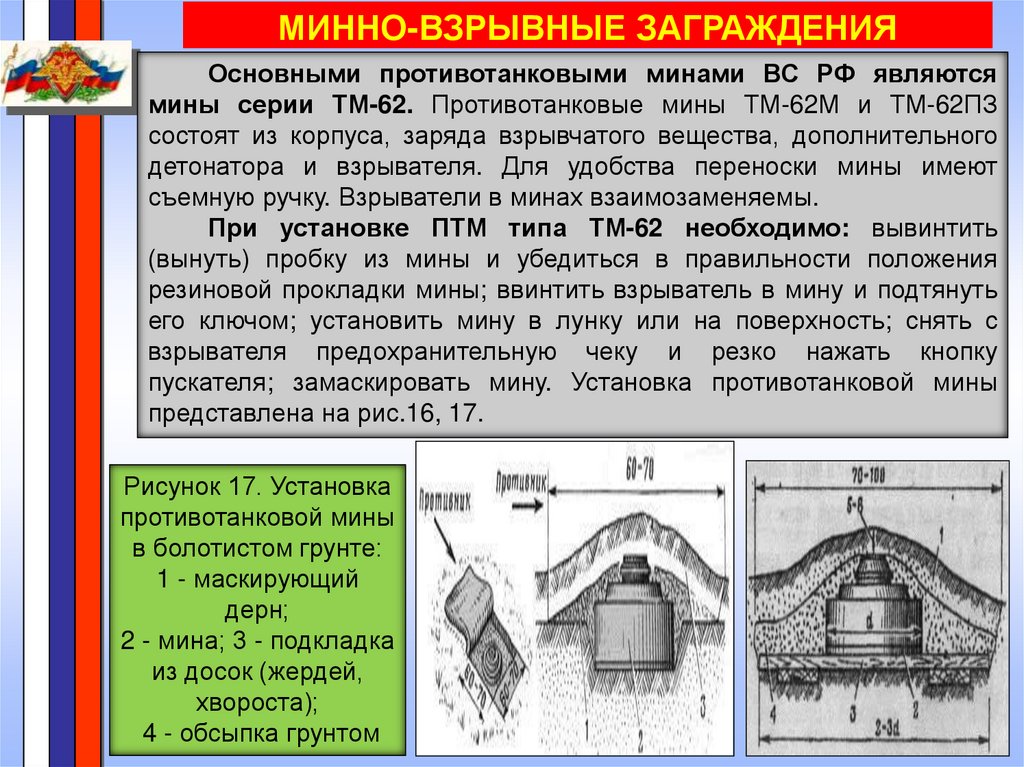

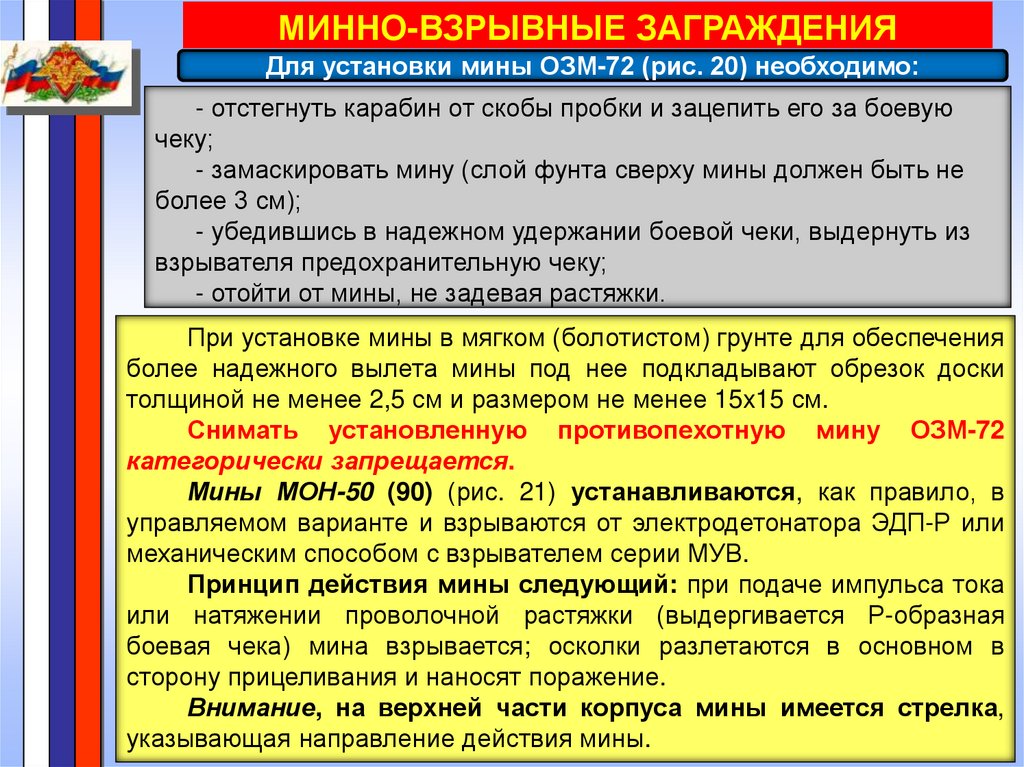

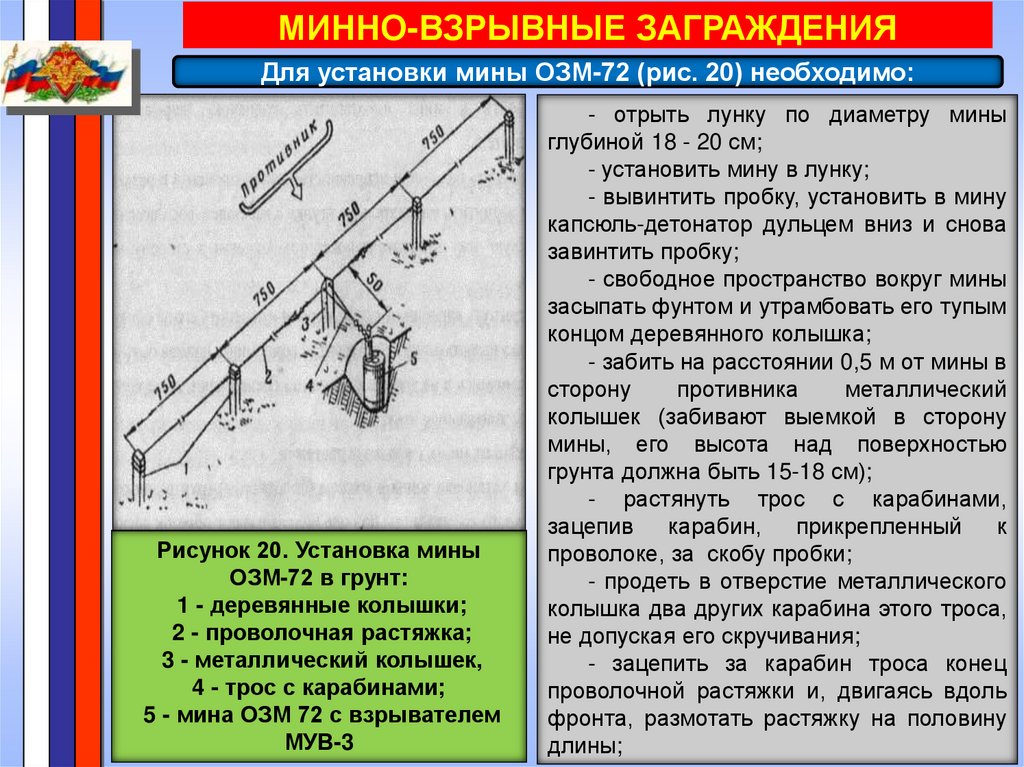

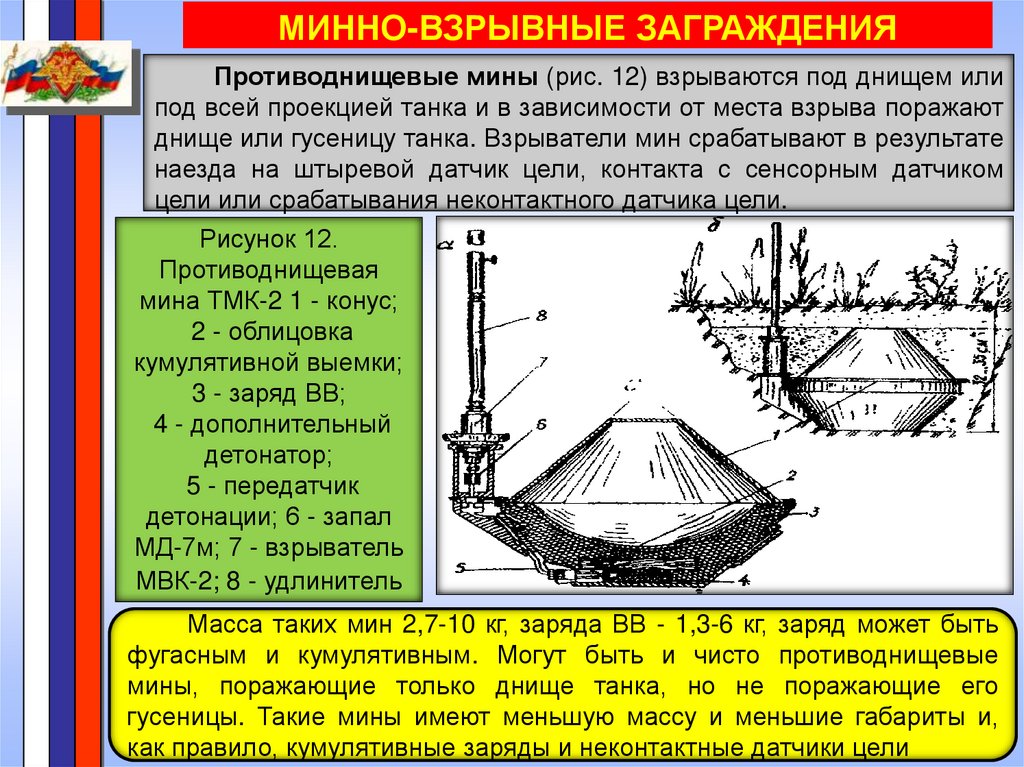

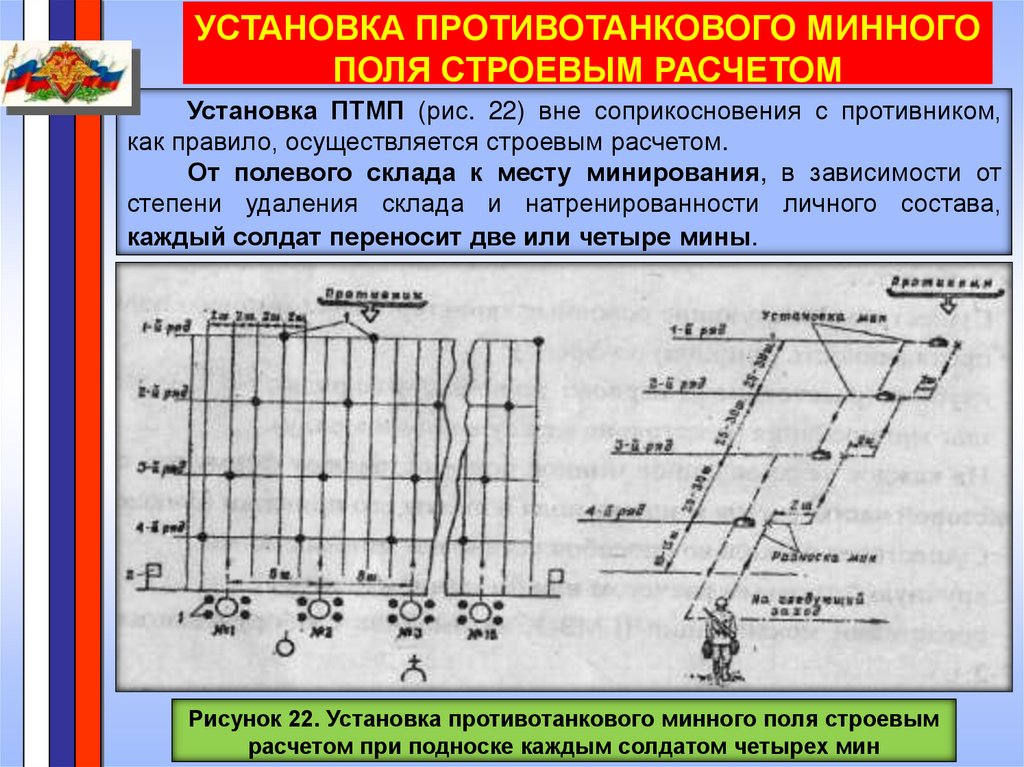

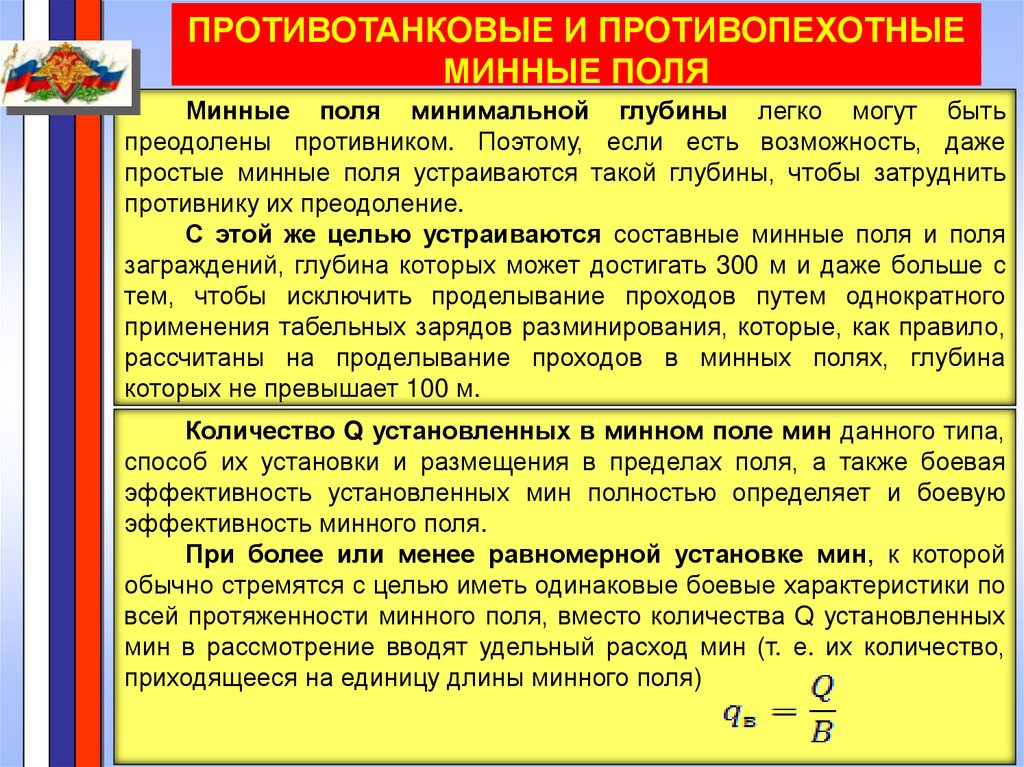

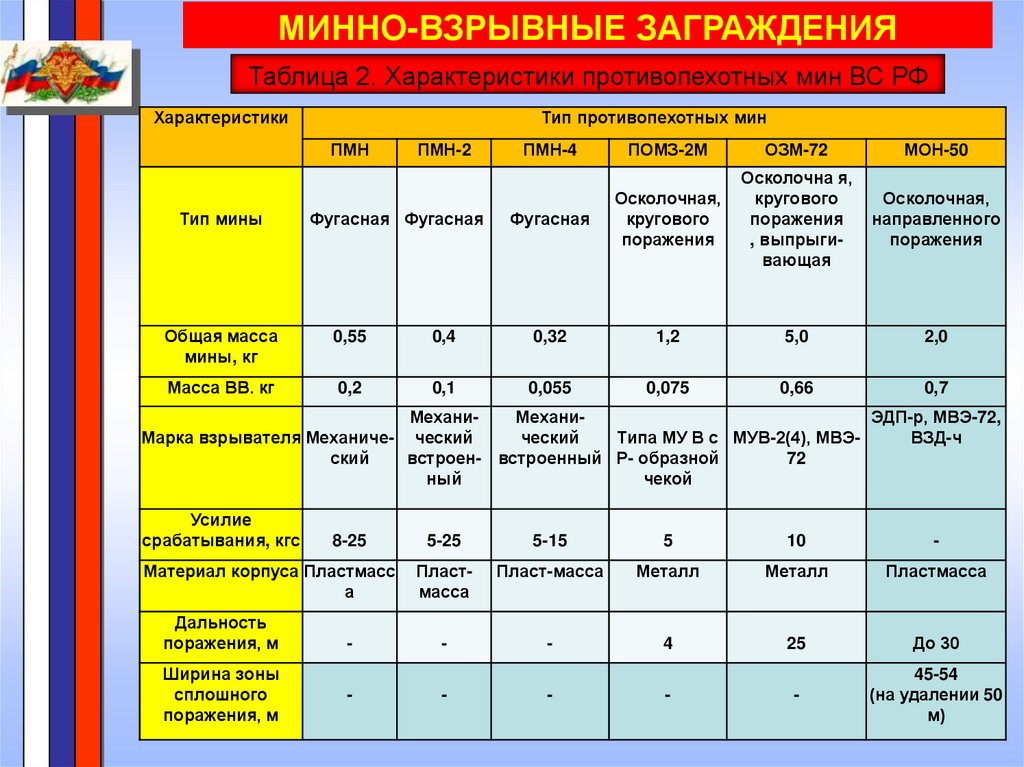

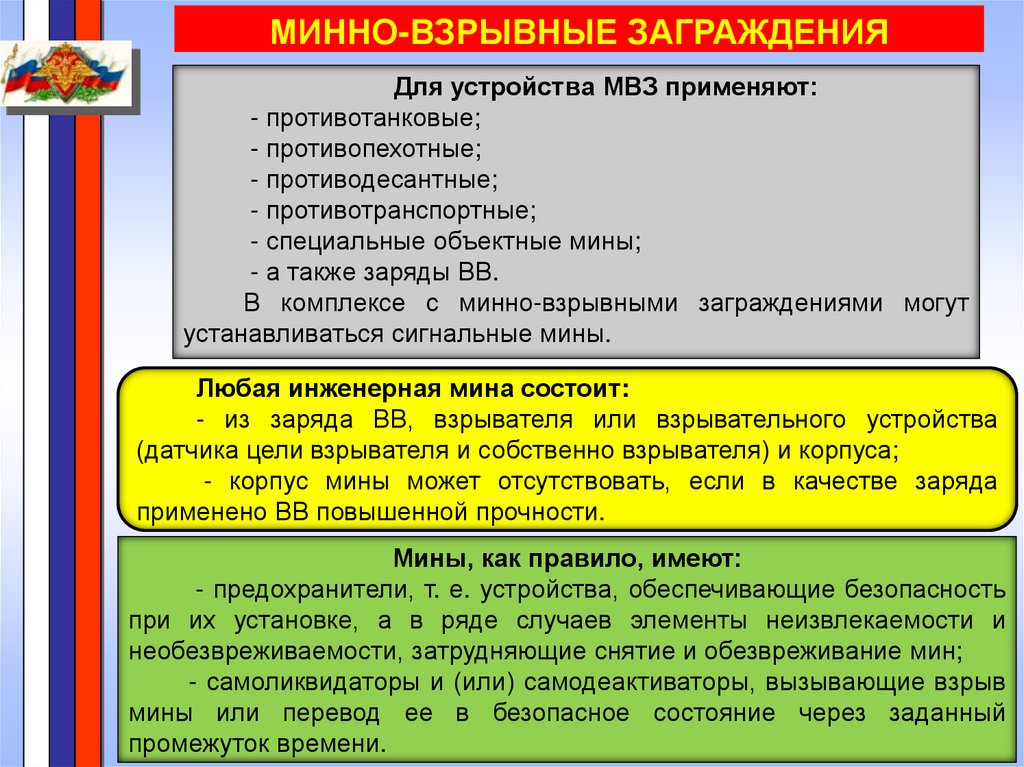

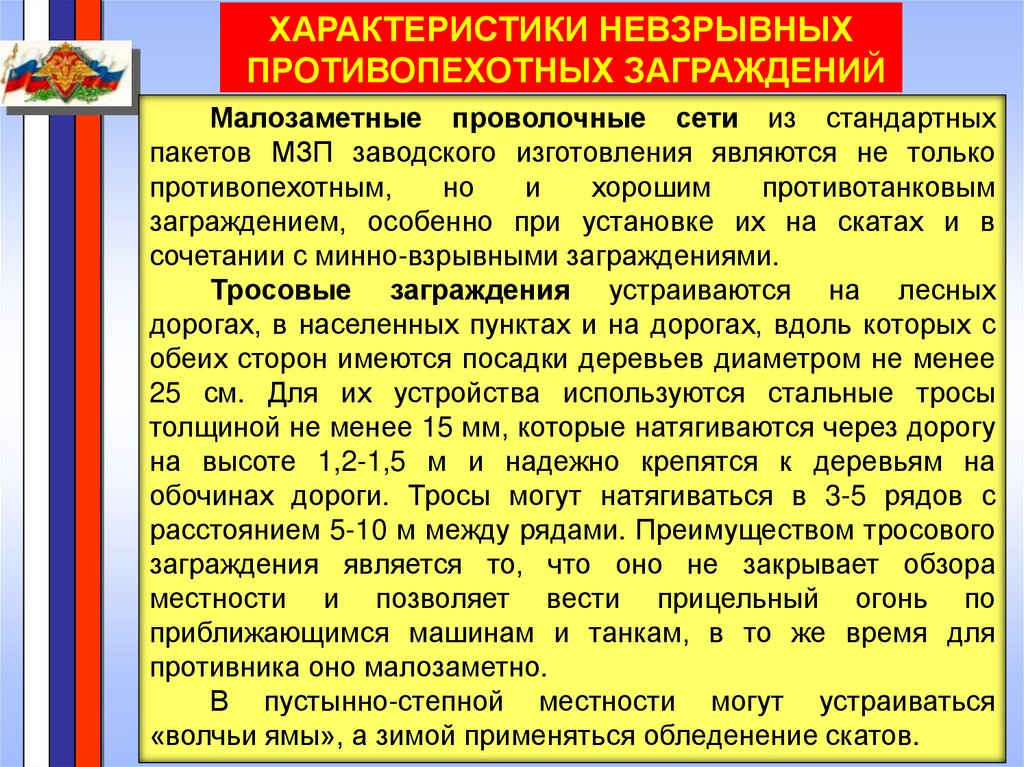

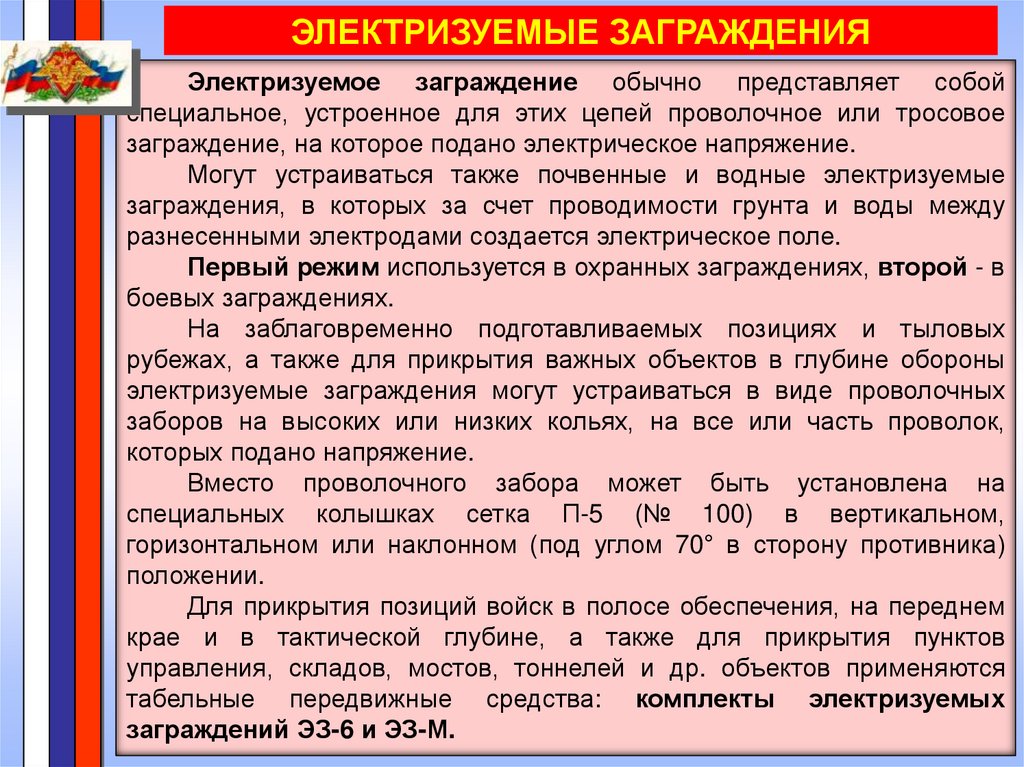

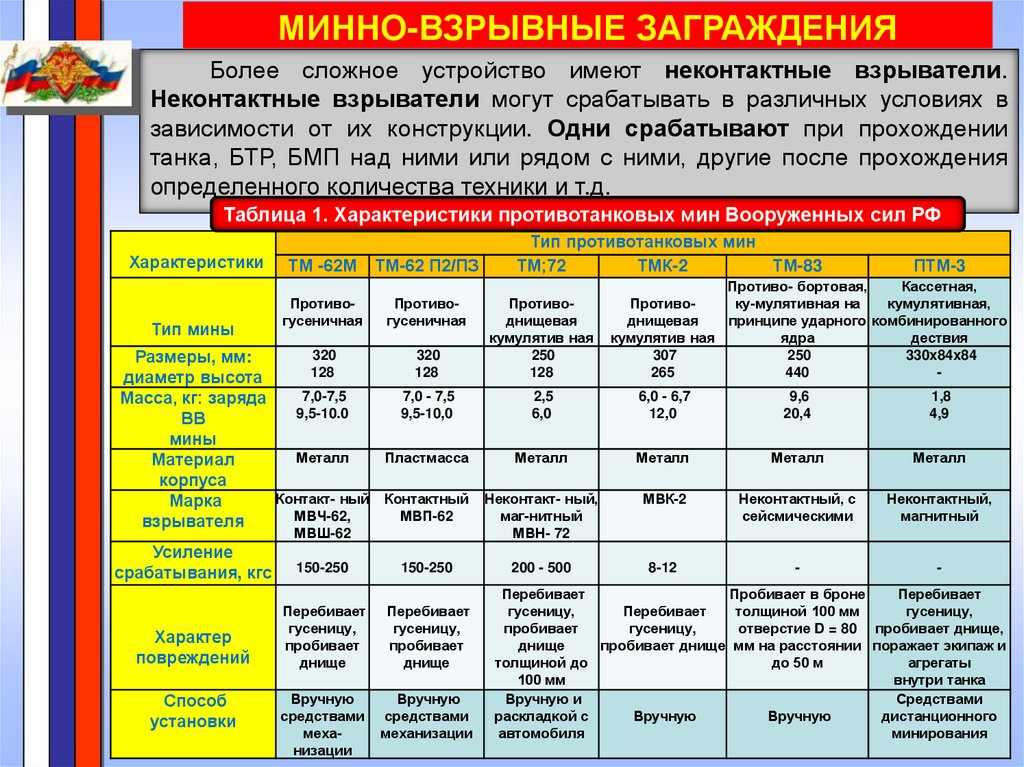

Они включают: минные поля, группы мин, одиночные мины и

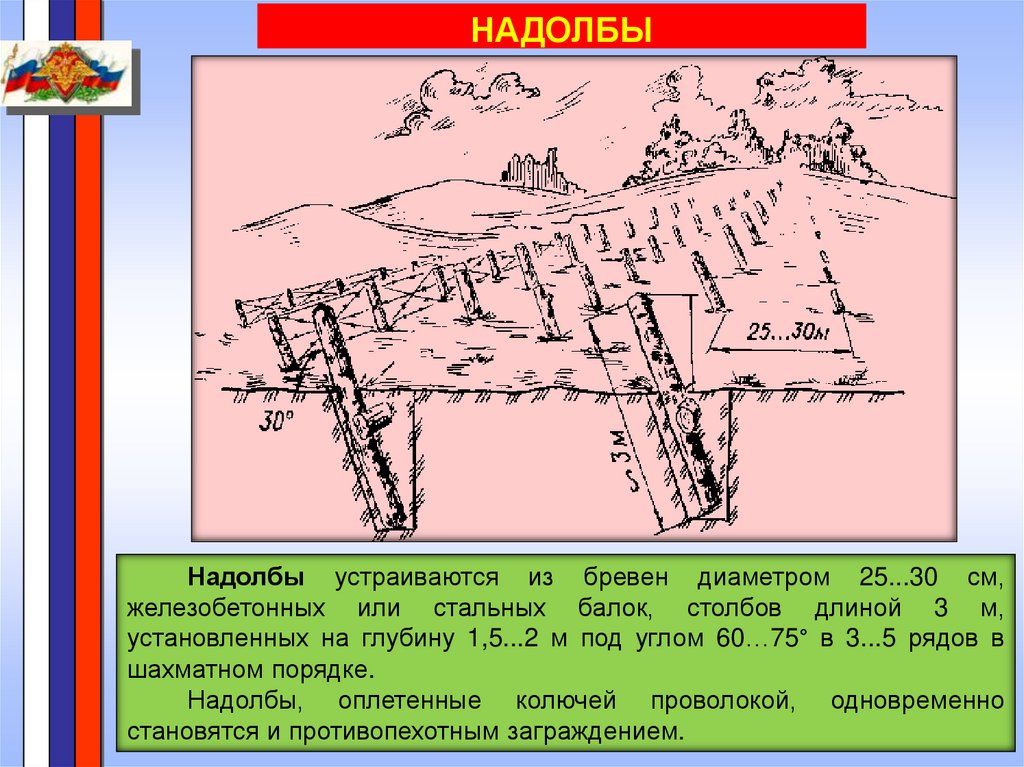

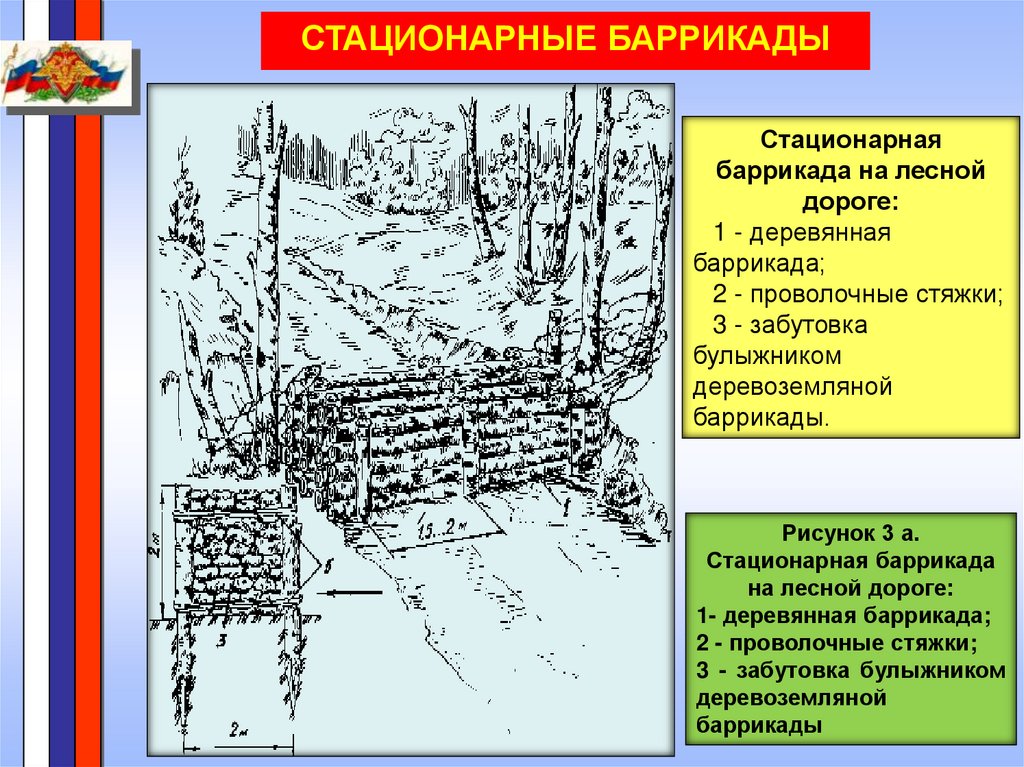

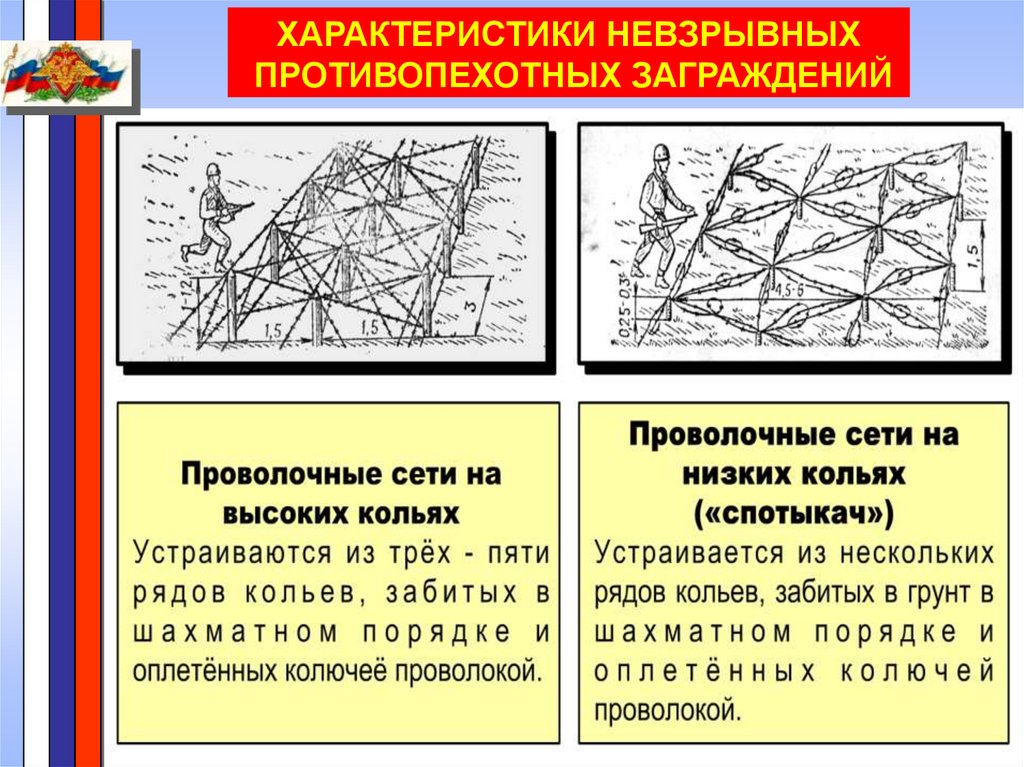

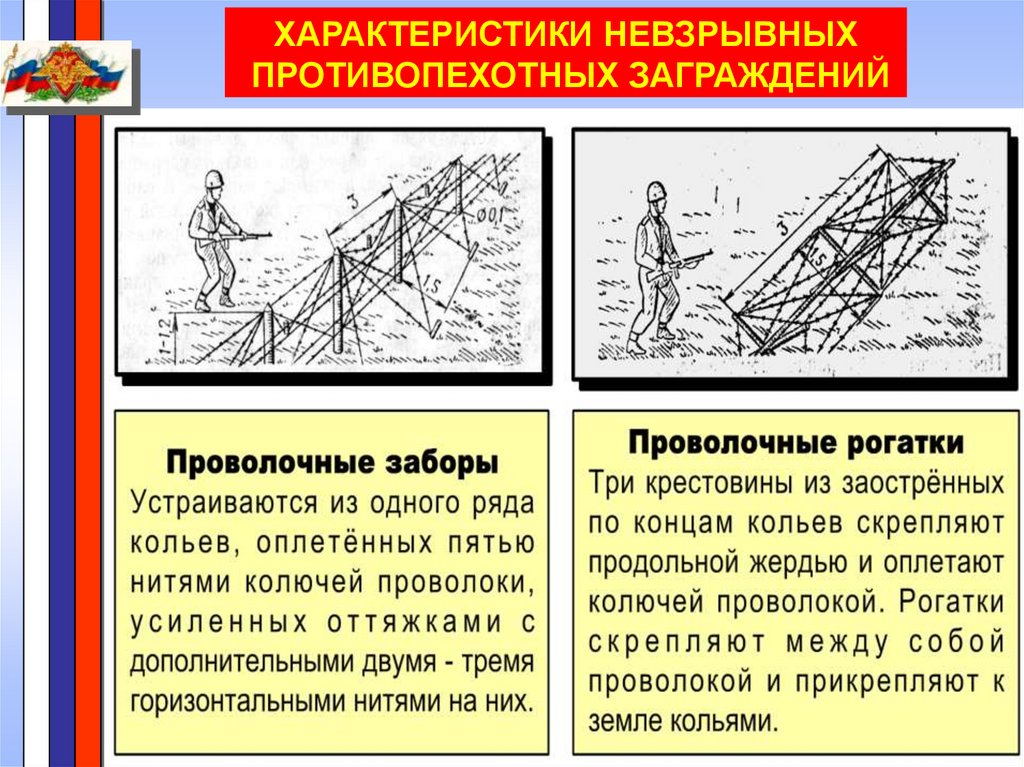

невзрывные заграждения.

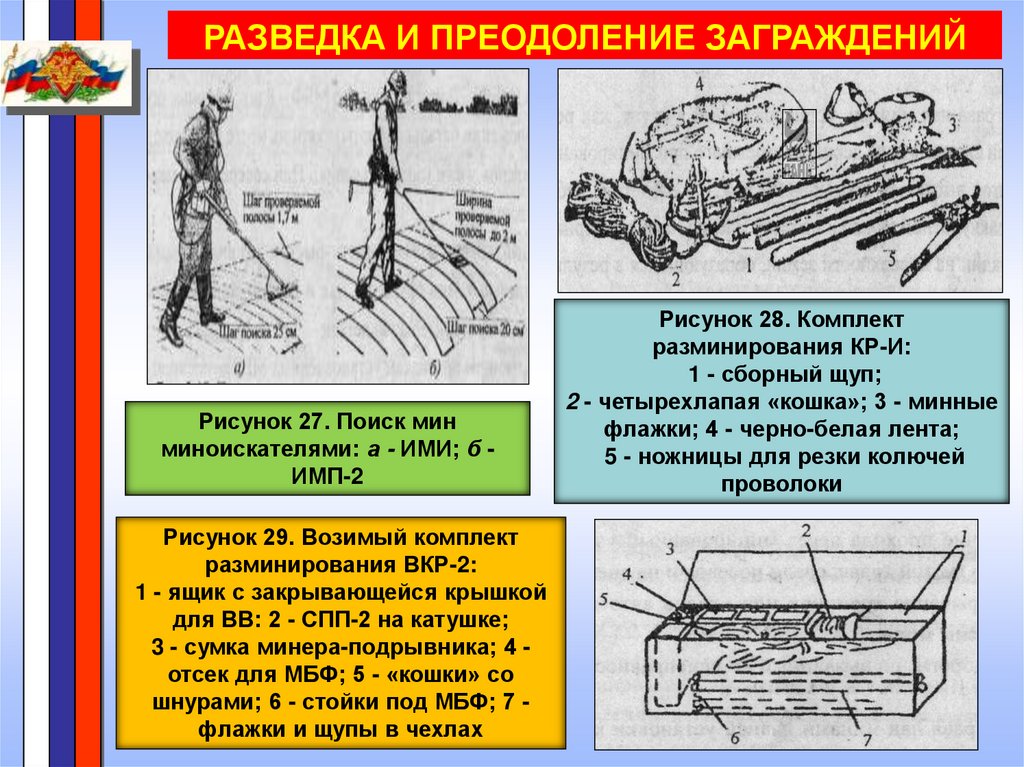

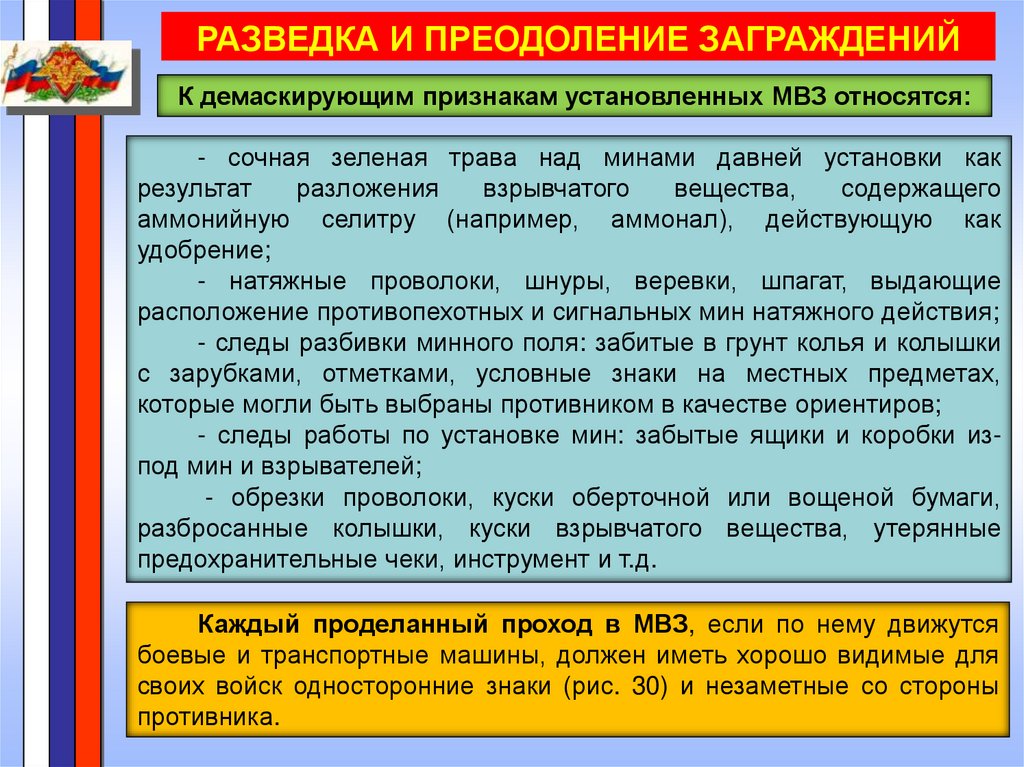

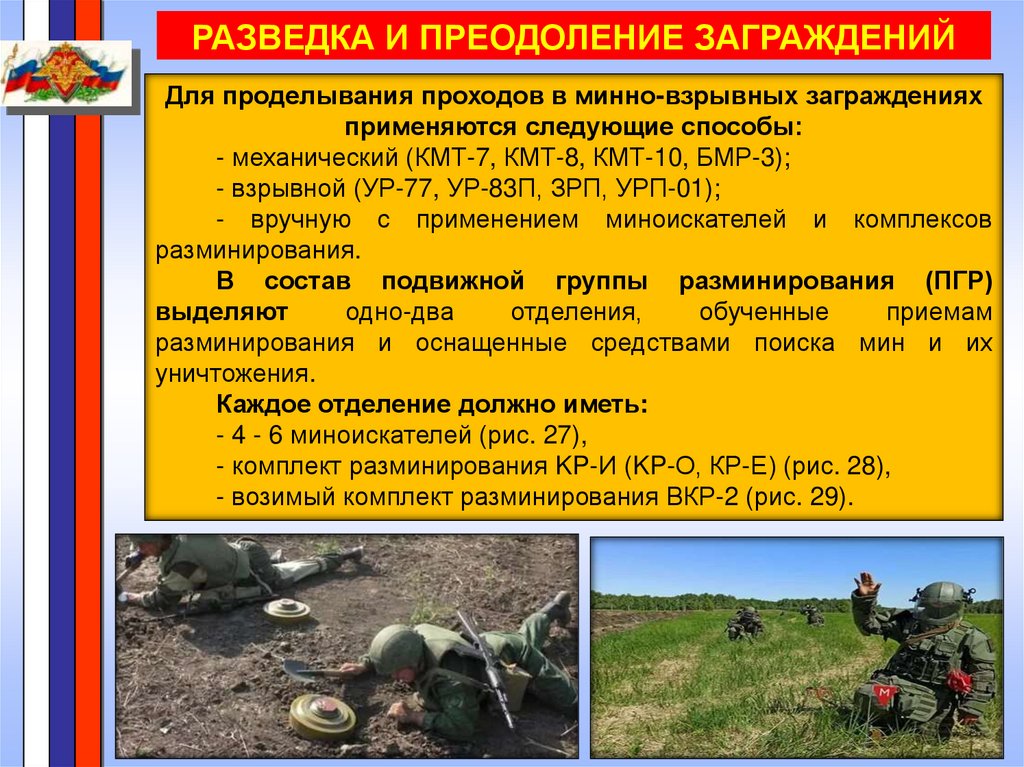

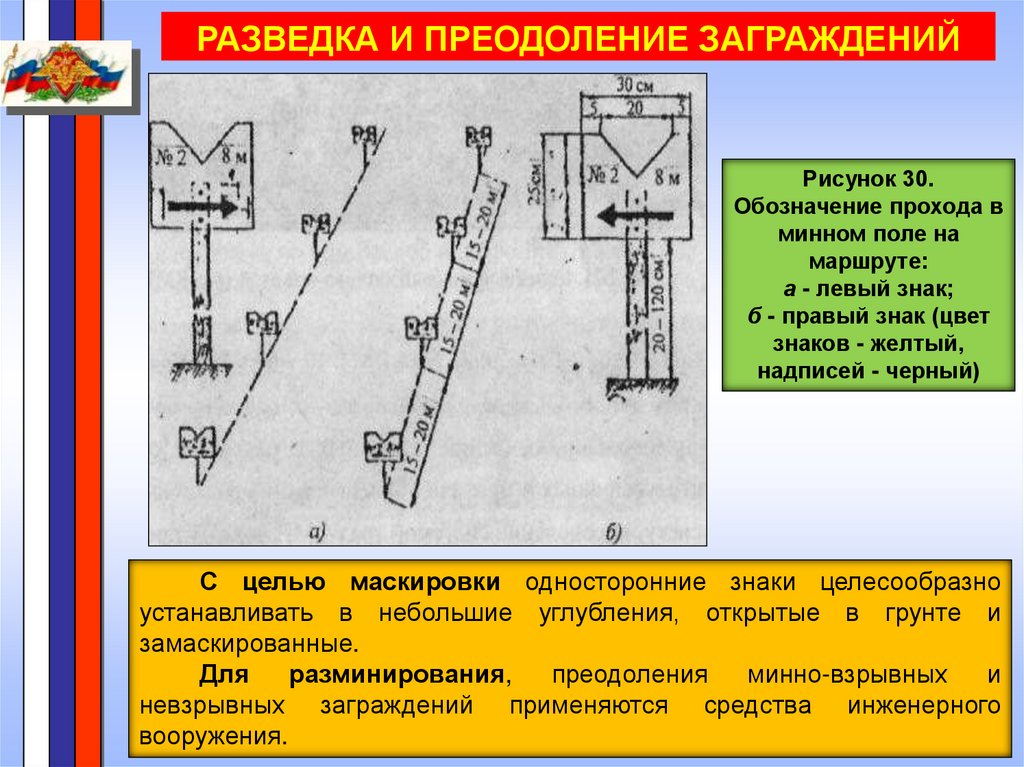

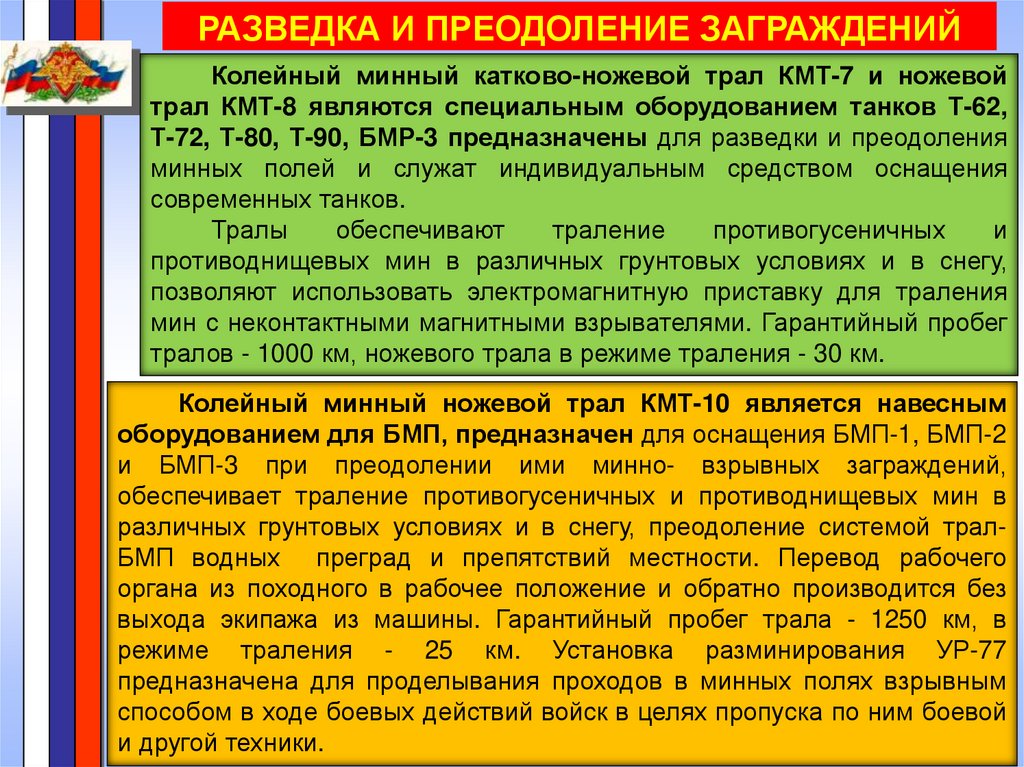

Проделывание проходов в заграждениях и разрушениях
осуществляется подразделениями инженерных войск, нештатными
группами разминирования рот, а также боевыми машинами,
оснащенными минными тралами (бульдозерным оборудованием).
Применение
средств
инженерного
вооружения
для
противодействия системам разведки и наведения оружия

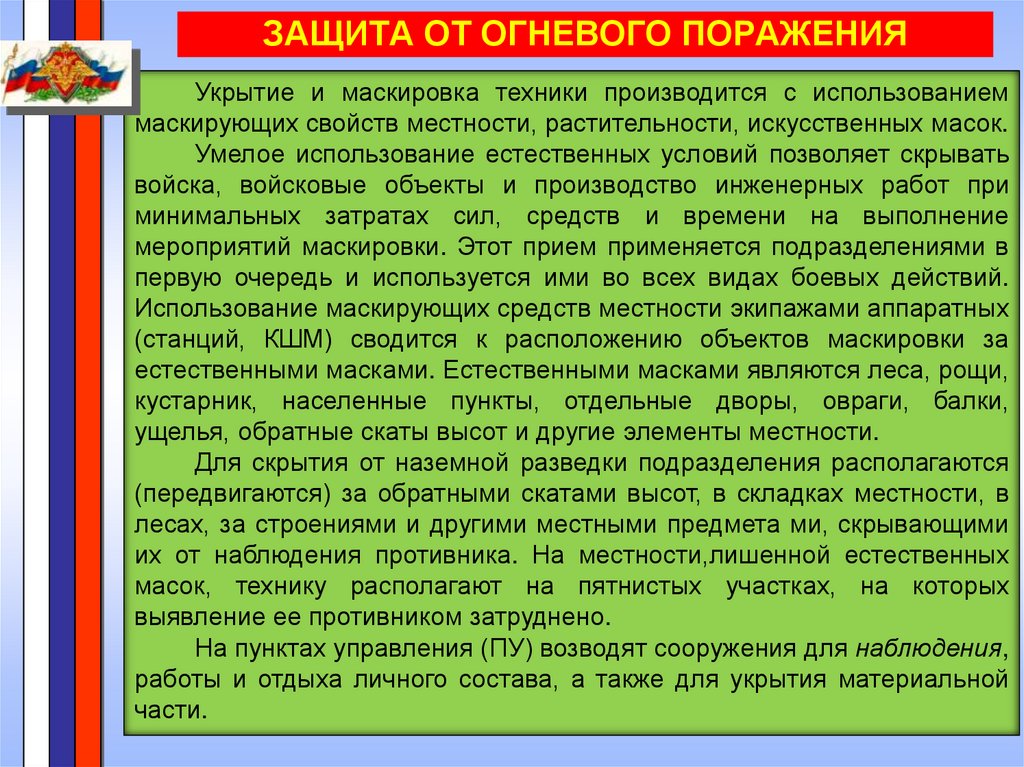

противника, скрытия (маскировки) включает: маскировочное
окрашивание
вооружения
и
военной
техники,
установку
(развертывание) табельных маскировочных покрытий, устройство
масок из местных материалов и имитационных масок.

11.

ИНЖЕНЕРНОЕ ОБЕСПЕЧЕНИЕ

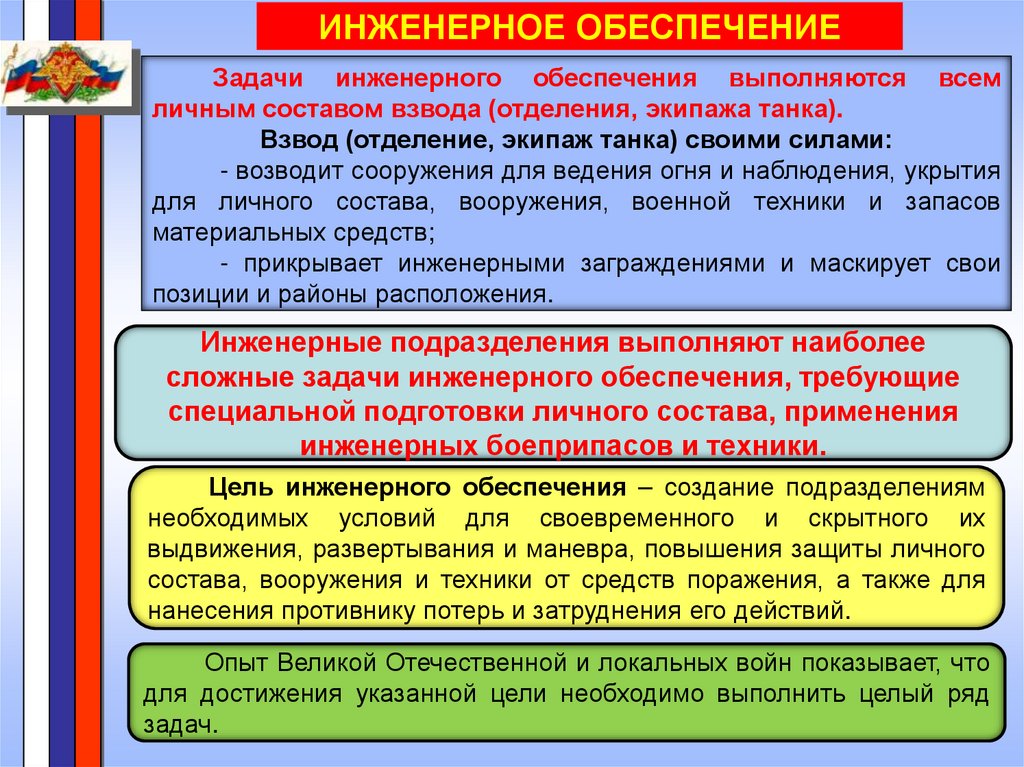

Задачи инженерного обеспечения выполняются всем
личным составом взвода (отделения, экипажа танка).
Взвод (отделение, экипаж танка) своими силами:

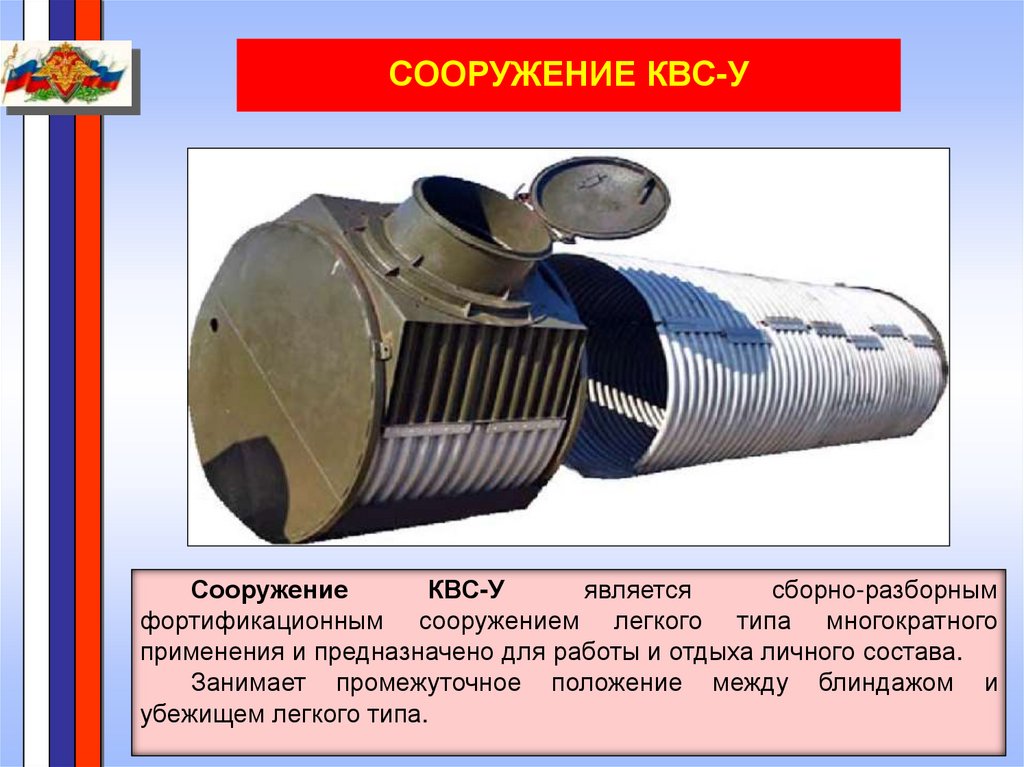

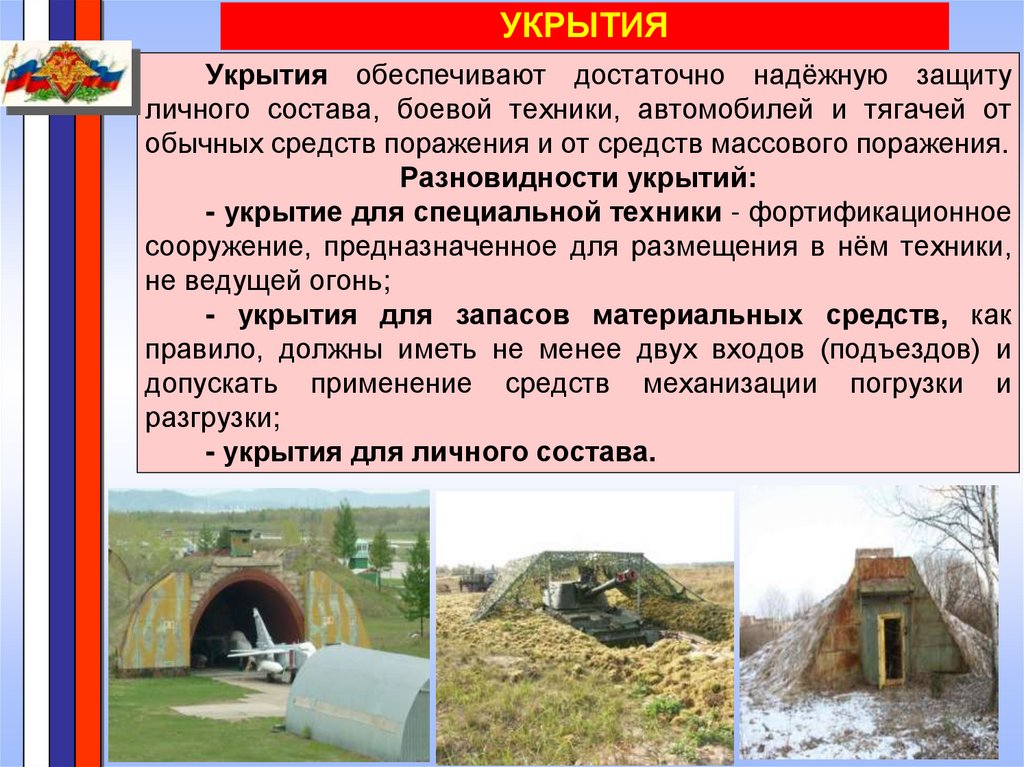

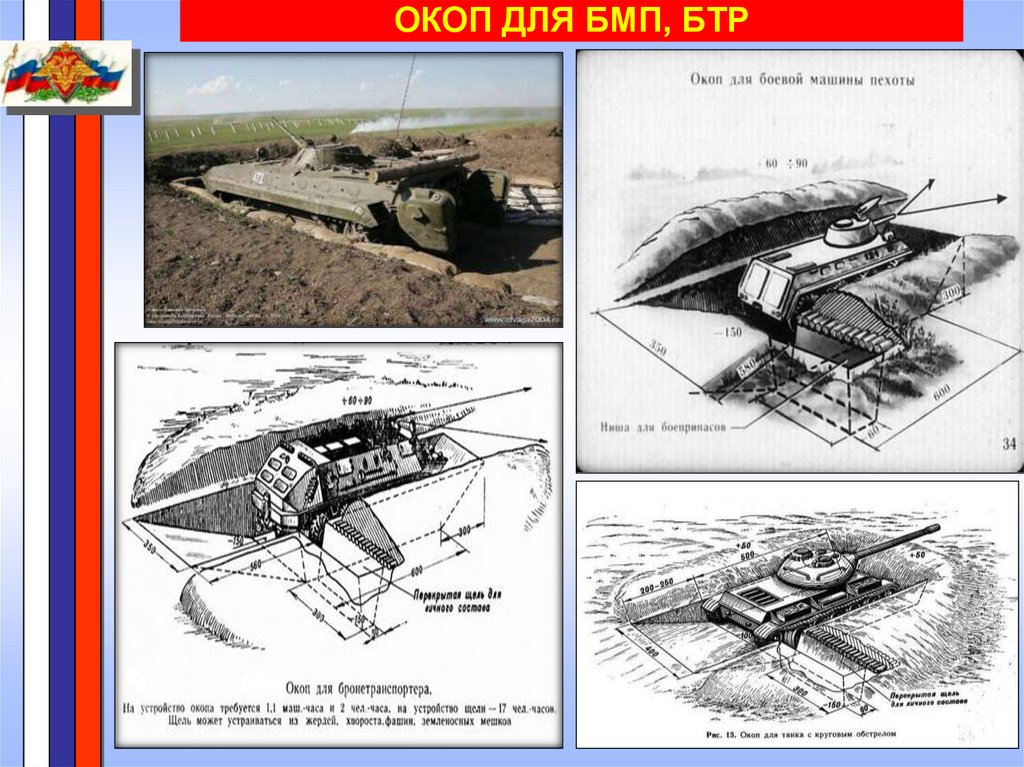

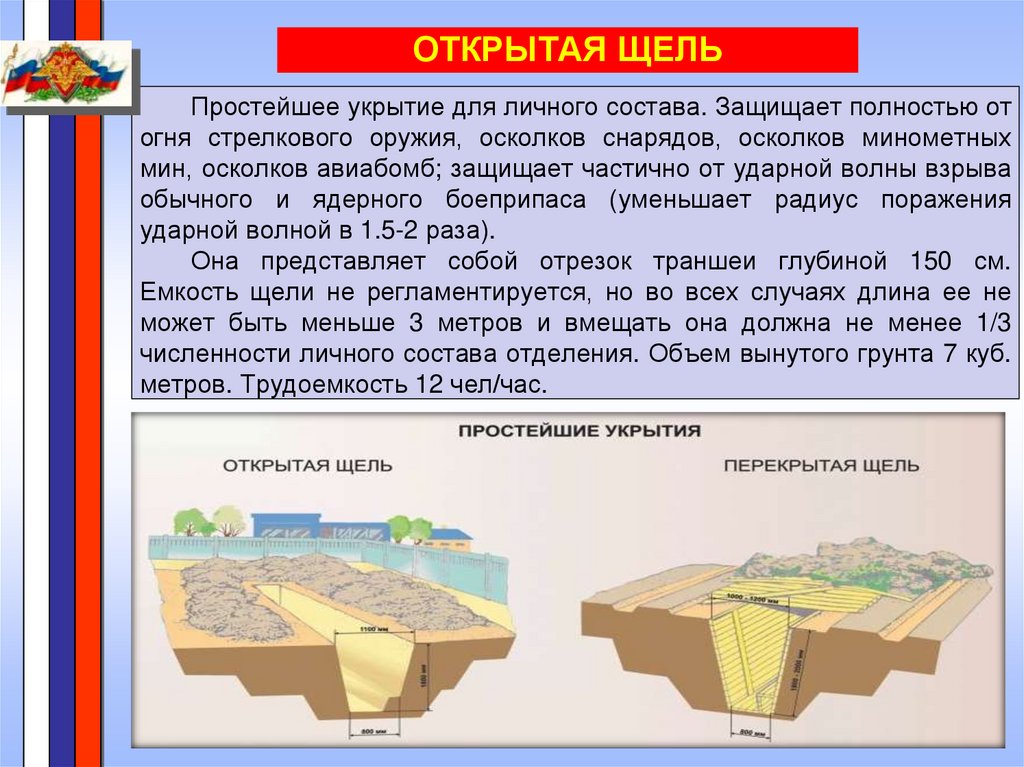

- возводит сооружения для ведения огня и наблюдения, укрытия
для личного состава, вооружения, военной техники и запасов
материальных средств;
- прикрывает инженерными заграждениями и маскирует свои
позиции и районы расположения.
Инженерные подразделения выполняют наиболее
сложные задачи инженерного обеспечения, требующие
специальной подготовки личного состава, применения
инженерных боеприпасов и техники.
Цель инженерного обеспечения – создание подразделениям
необходимых условий для своевременного и скрытного их
выдвижения, развертывания и маневра, повышения защиты личного
состава, вооружения и техники от средств поражения, а также для
нанесения противнику потерь и затруднения его действий.
Опыт Великой Отечественной и локальных войн показывает, что
для достижения указанной цели необходимо выполнить целый ряд
задач.

12.

ИНЖЕНЕРНОЕ ОБЕСПЕЧЕНИЕ

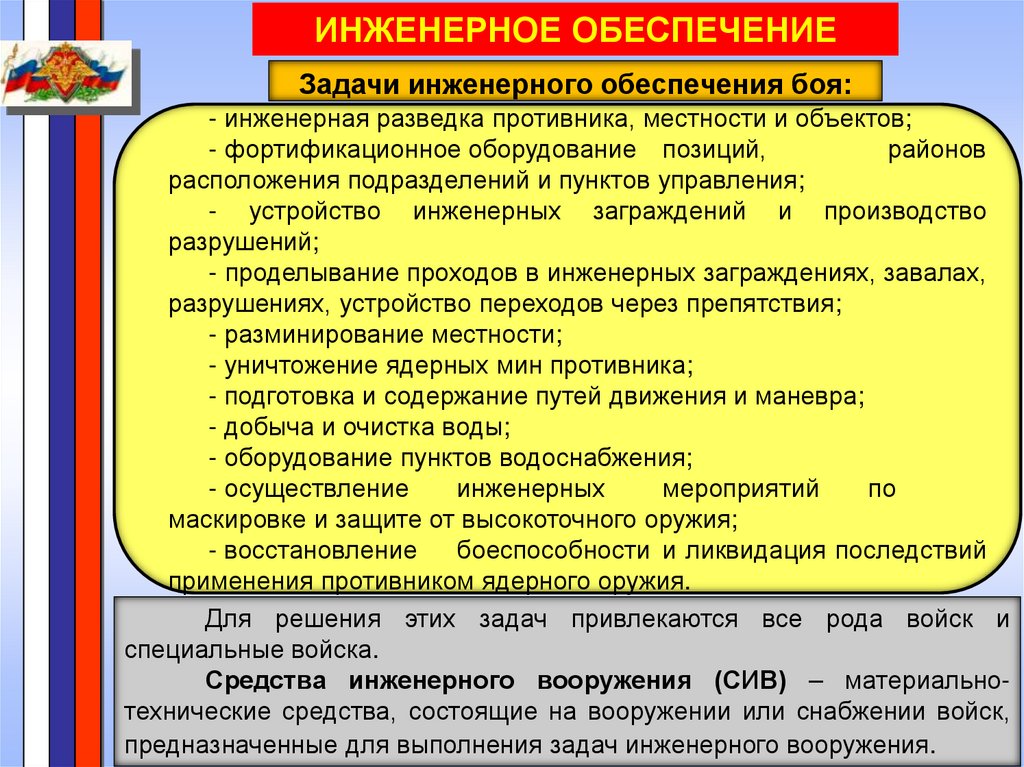

Задачи инженерного обеспечения боя:
- инженерная разведка противника, местности и объектов;
- фортификационное оборудование позиций,
районов
расположения подразделений и пунктов управления;
- устройство инженерных заграждений и производство
разрушений;
- проделывание проходов в инженерных заграждениях, завалах,
разрушениях, устройство переходов через препятствия;
- разминирование местности;
- уничтожение ядерных мин противника;
- подготовка и содержание путей движения и маневра;

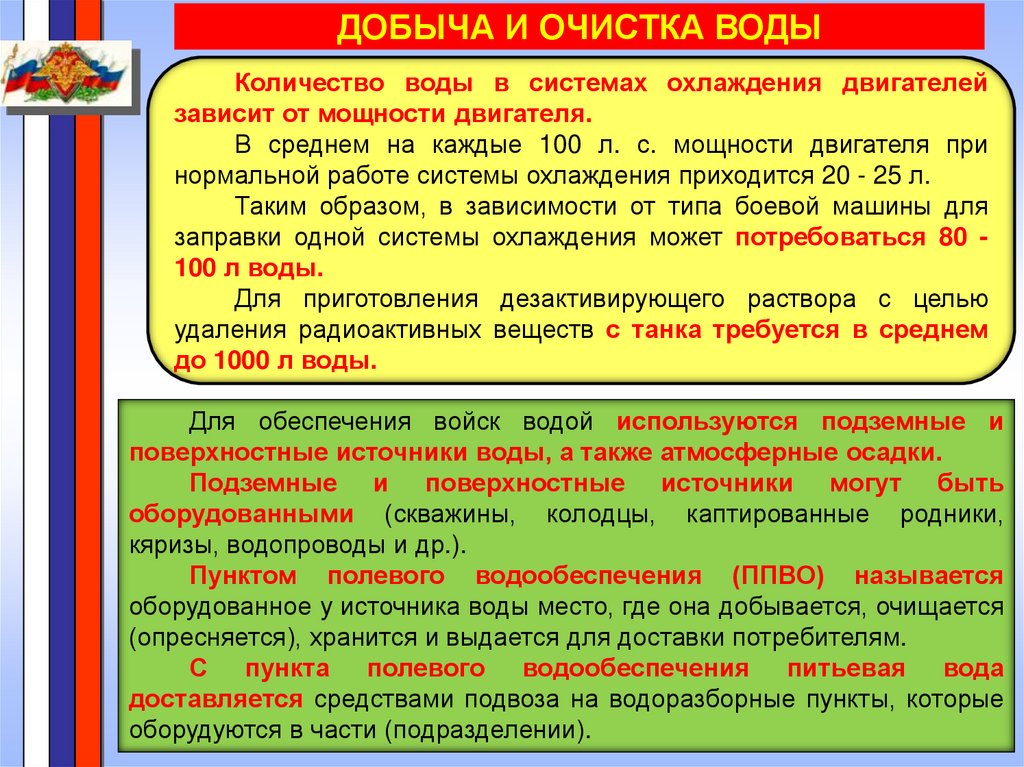

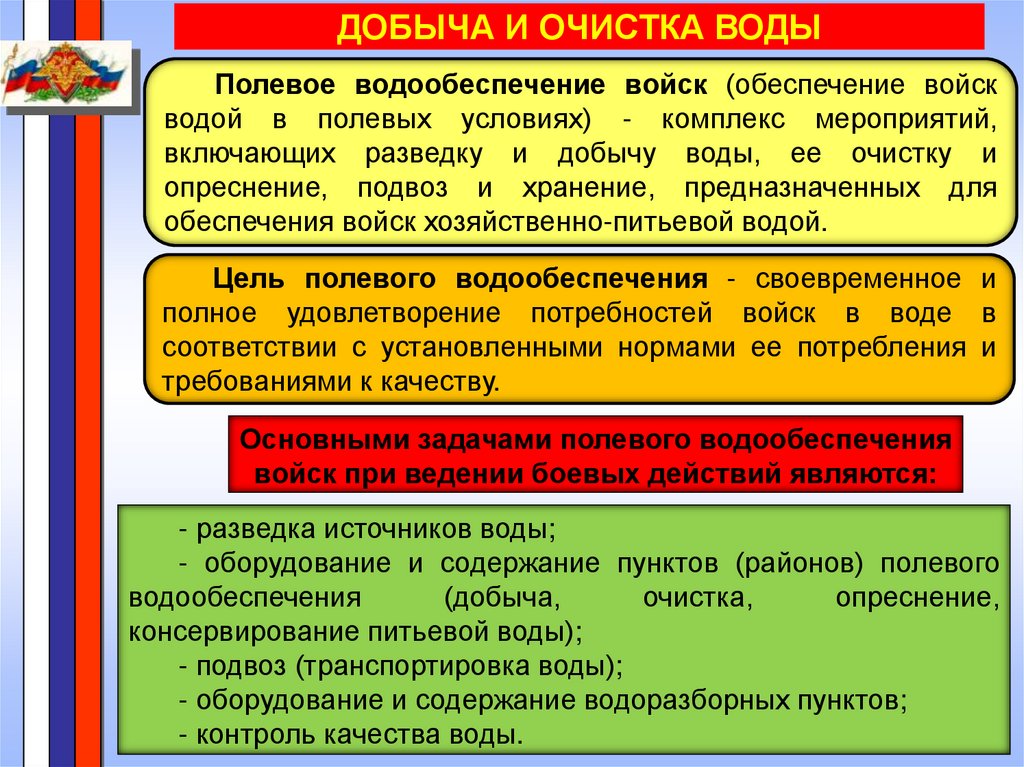

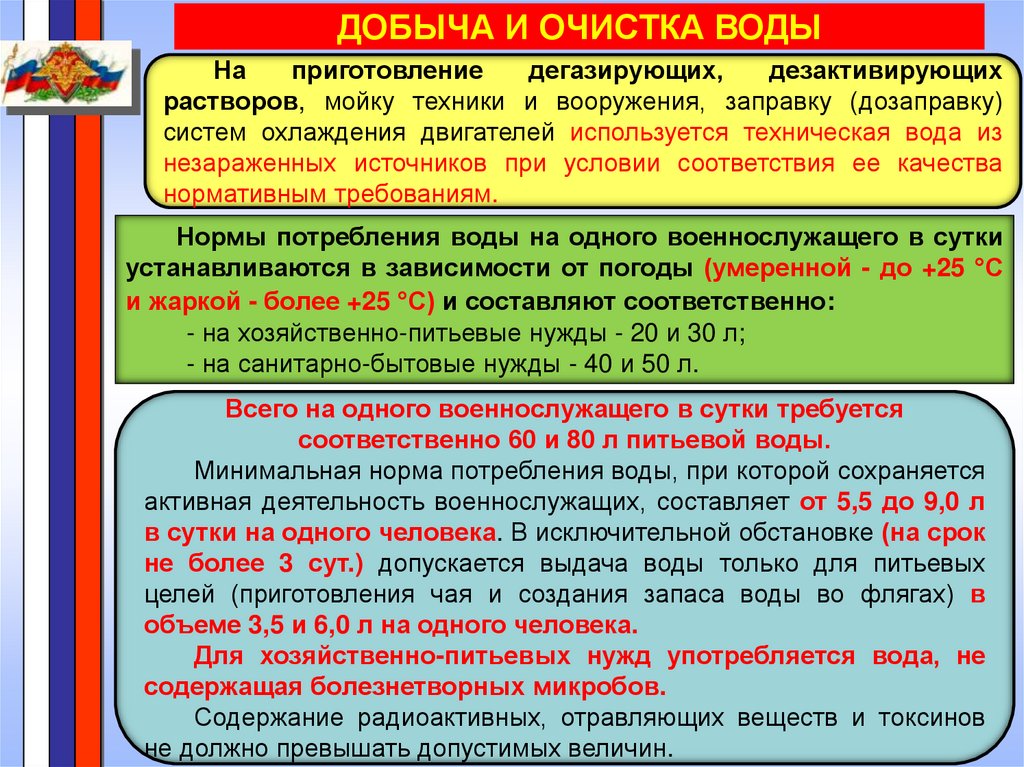

- добыча и очистка воды;
- оборудование пунктов водоснабжения;
- осуществление
инженерных
мероприятий
по
маскировке и защите от высокоточного оружия;
- восстановление
боеспособности и ликвидация последствий
применения противником ядерного оружия.
Для решения этих задач привлекаются все рода войск и
специальные войска.
Средства инженерного вооружения (СИВ) – материальнотехнические средства, состоящие на вооружении или снабжении войск,
предназначенные для выполнения задач инженерного вооружения.

13.

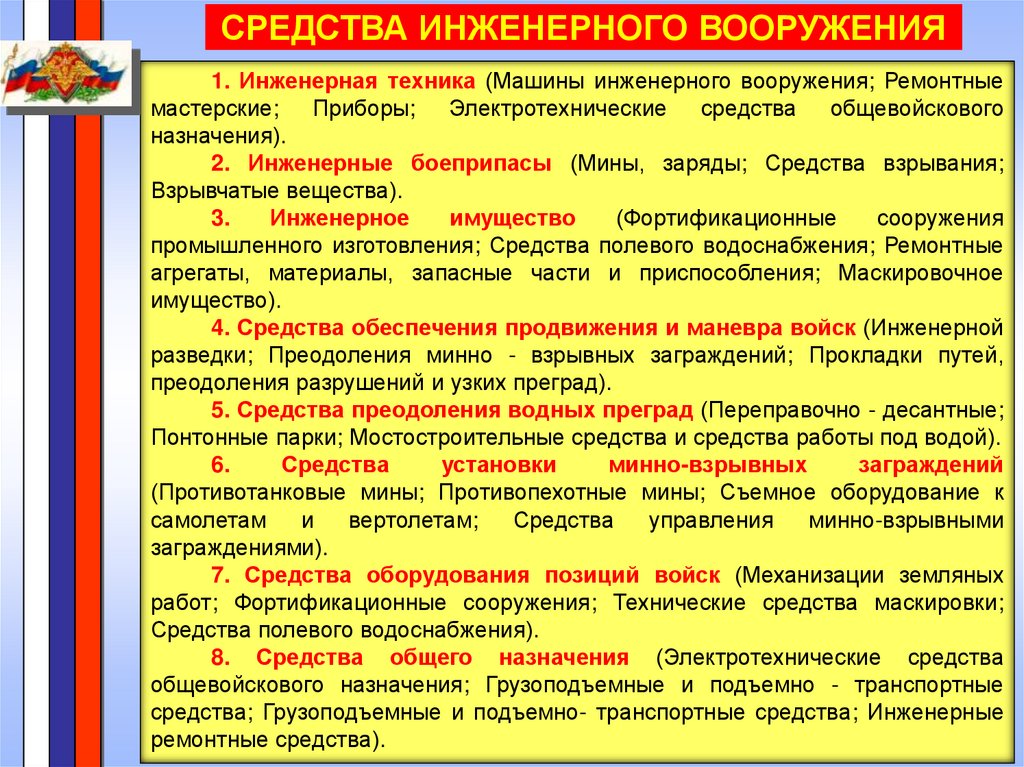

СРЕДСТВА ИНЖЕНЕРНОГО ВООРУЖЕНИЯ
1. Инженерная техника (Машины инженерного вооружения; Ремонтные
мастерские; Приборы; Электротехнические средства общевойскового
назначения).
2. Инженерные боеприпасы (Мины, заряды; Средства взрывания;
Взрывчатые вещества).
3.
Инженерное
имущество
(Фортификационные
сооружения
промышленного изготовления; Средства полевого водоснабжения; Ремонтные
агрегаты, материалы, запасные части и приспособления; Маскировочное
имущество).
4. Средства обеспечения продвижения и маневра войск (Инженерной
разведки; Преодоления минно - взрывных заграждений; Прокладки путей,
преодоления разрушений и узких преград).
5. Средства преодоления водных преград (Переправочно - десантные;
Понтонные парки; Мостостроительные средства и средства работы под водой).
6.
Средства
установки
минно-взрывных
заграждений
(Противотанковые мины; Противопехотные мины; Съемное оборудование к
самолетам
и
вертолетам;
Средства
управления
минно-взрывными
заграждениями).
7. Средства оборудования позиций войск (Механизации земляных
работ; Фортификационные сооружения; Технические средства маскировки;
Средства полевого водоснабжения).
8. Средства общего назначения (Электротехнические средства
общевойскового назначения; Грузоподъемные и подъемно - транспортные
средства; Грузоподъемные и подъемно- транспортные средства; Инженерные
ремонтные средства).

14.

ИНЖЕНЕРНОЕ ОБЕСПЕЧЕНИЕ

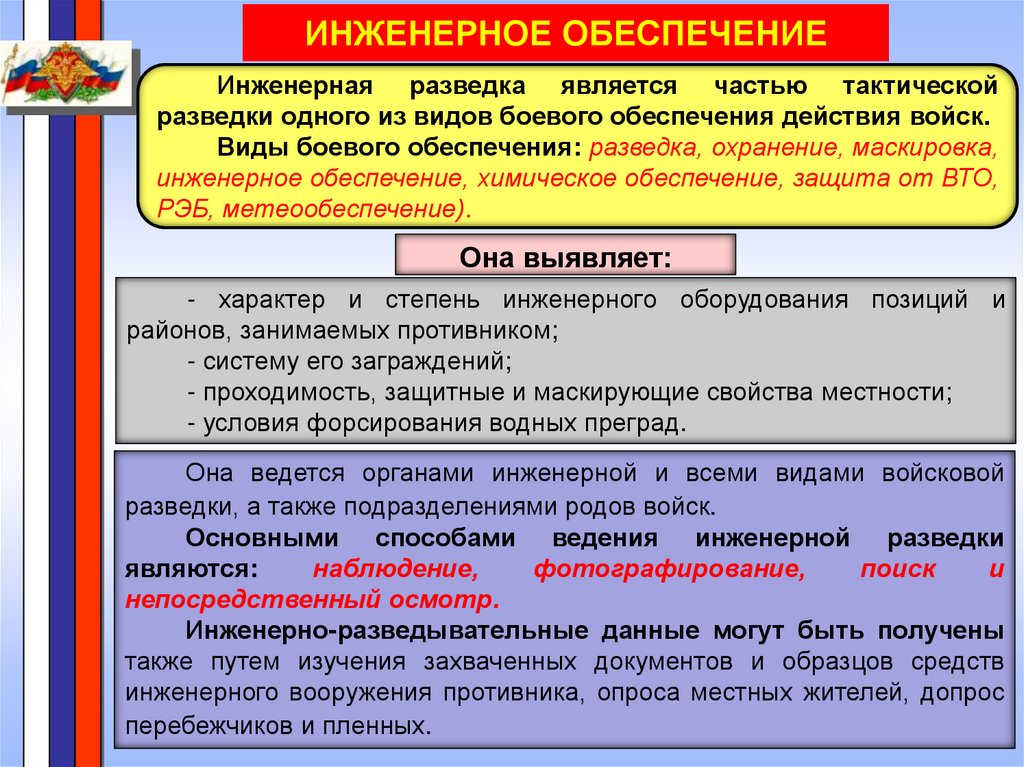

Инженерная разведка является частью тактической
разведки одного из видов боевого обеспечения действия войск.
Виды боевого обеспечения: разведка, охранение, маскировка,
инженерное обеспечение, химическое обеспечение, защита от ВТО,
РЭБ, метеообеспечение).
Она выявляет:
- характер и степень инженерного оборудования позиций и
районов, занимаемых противником;
- систему его заграждений;
- проходимость, защитные и маскирующие свойства местности;
- условия форсирования водных преград.
Она ведется органами инженерной и всеми видами войсковой
разведки, а также подразделениями родов войск.
Основными способами ведения инженерной разведки
являются:
наблюдение,
фотографирование,
поиск
и
непосредственный осмотр.
Инженерно-разведывательные данные могут быть получены
также путем изучения захваченных документов и образцов средств
инженерного вооружения противника, опроса местных жителей, допрос
перебежчиков и пленных.

15.

ИНЖЕНЕРНОЕ ОБЕСПЕЧЕНИЕ

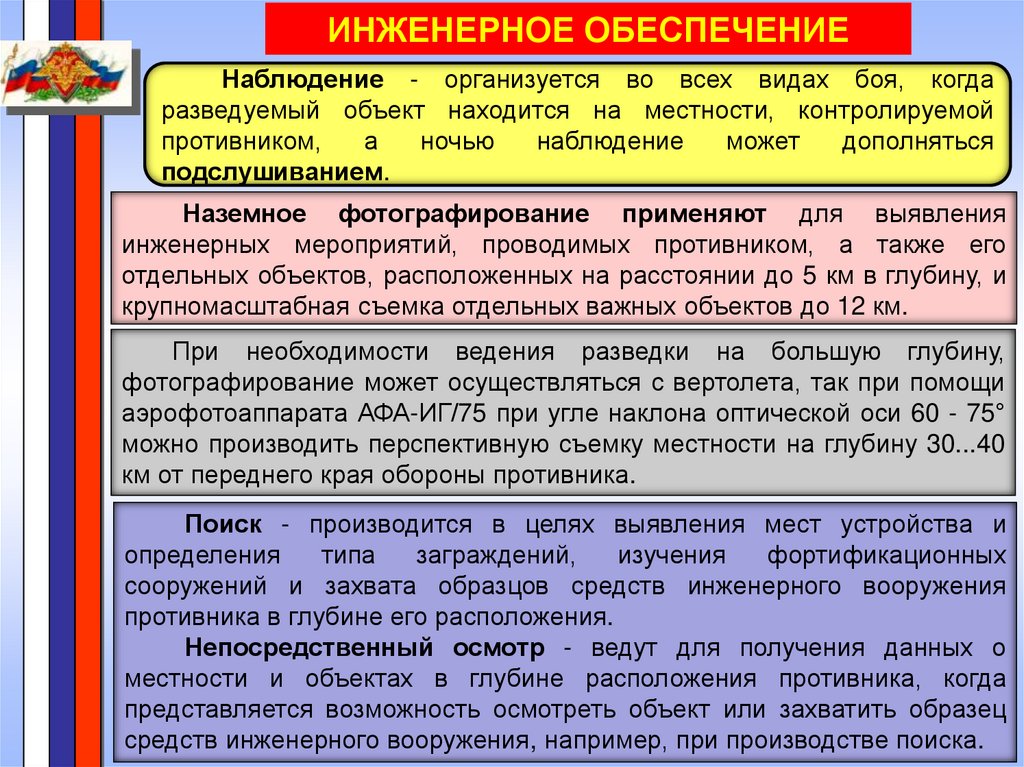

Наблюдение - организуется во всех видах боя, когда
разведуемый объект находится на местности, контролируемой
противником,
а
ночью
наблюдение
может
дополняться
подслушиванием.
Наземное фотографирование применяют для выявления
инженерных мероприятий, проводимых противником, а также его
отдельных объектов, расположенных на расстоянии до 5 км в глубину, и
крупномасштабная съемка отдельных важных объектов до 12 км.
При необходимости ведения разведки на большую глубину,
фотографирование может осуществляться с вертолета, так при помощи
аэрофотоаппарата АФА-ИГ/75 при угле наклона оптической оси 60 - 75°
можно производить перспективную съемку местности на глубину 30...40
км от переднего края обороны противника.
Поиск - производится в целях выявления мест устройства и
определения
типа
заграждений,
изучения
фортификационных
сооружений и захвата образцов средств инженерного вооружения
противника в глубине его расположения.
Непосредственный осмотр - ведут для получения данных о
местности и объектах в глубине расположения противника, когда
представляется возможность осмотреть объект или захватить образец
средств инженерного вооружения, например, при производстве поиска.

16.

ИНЖЕНЕРНОЕ ОБЕСПЕЧЕНИЕ

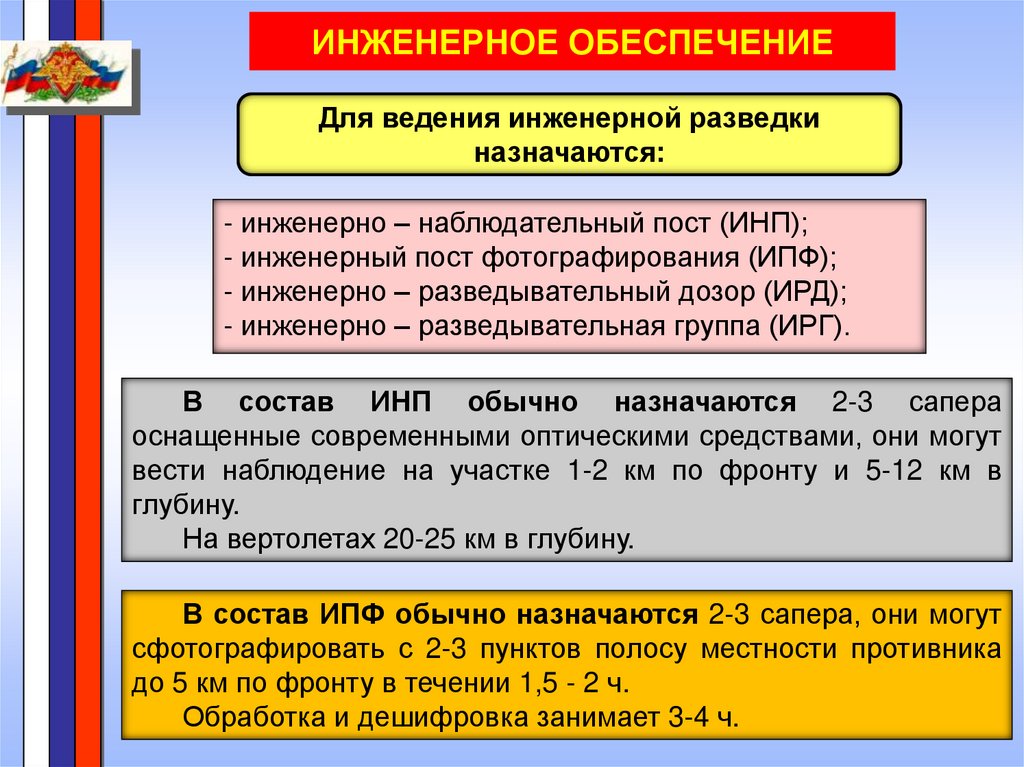

Для ведения инженерной разведки
назначаются:
- инженерно – наблюдательный пост (ИНП);
- инженерный пост фотографирования (ИПФ);
- инженерно – разведывательный дозор (ИРД);
- инженерно – разведывательная группа (ИРГ).
В состав ИНП обычно назначаются 2-3 сапера
оснащенные современными оптическими средствами, они могут
вести наблюдение на участке 1-2 км по фронту и 5-12 км в
глубину.
На вертолетах 20-25 км в глубину.
В состав ИПФ обычно назначаются 2-3 сапера, они могут
сфотографировать с 2-3 пунктов полосу местности противника
до 5 км по фронту в течении 1,5 - 2 ч.
Обработка и дешифровка занимает 3-4 ч.

17.

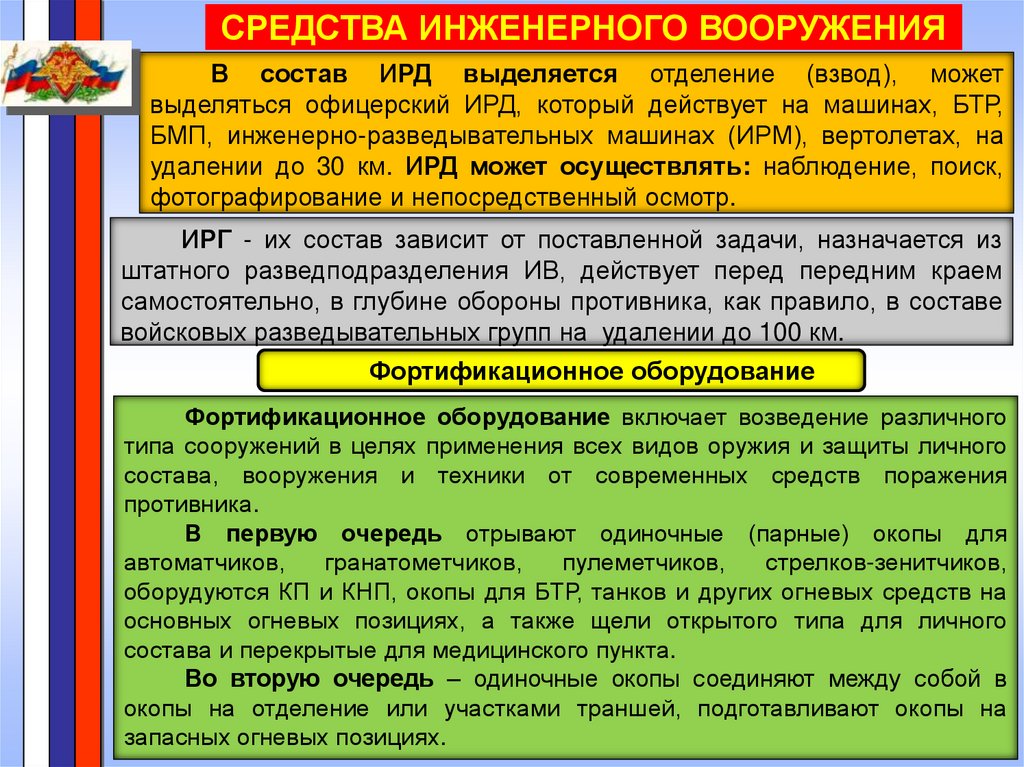

СРЕДСТВА ИНЖЕНЕРНОГО ВООРУЖЕНИЯ
В состав ИРД выделяется отделение (взвод), может
выделяться офицерский ИРД, который действует на машинах, БТР,
БМП, инженерно-разведывательных машинах (ИРМ), вертолетах, на
удалении до 30 км. ИРД может осуществлять: наблюдение, поиск,
фотографирование и непосредственный осмотр.
ИРГ - их состав зависит от поставленной задачи, назначается из
штатного разведподразделения ИВ, действует перед передним краем
самостоятельно, в глубине обороны противника, как правило, в составе
войсковых разведывательных групп на удалении до 100 км.

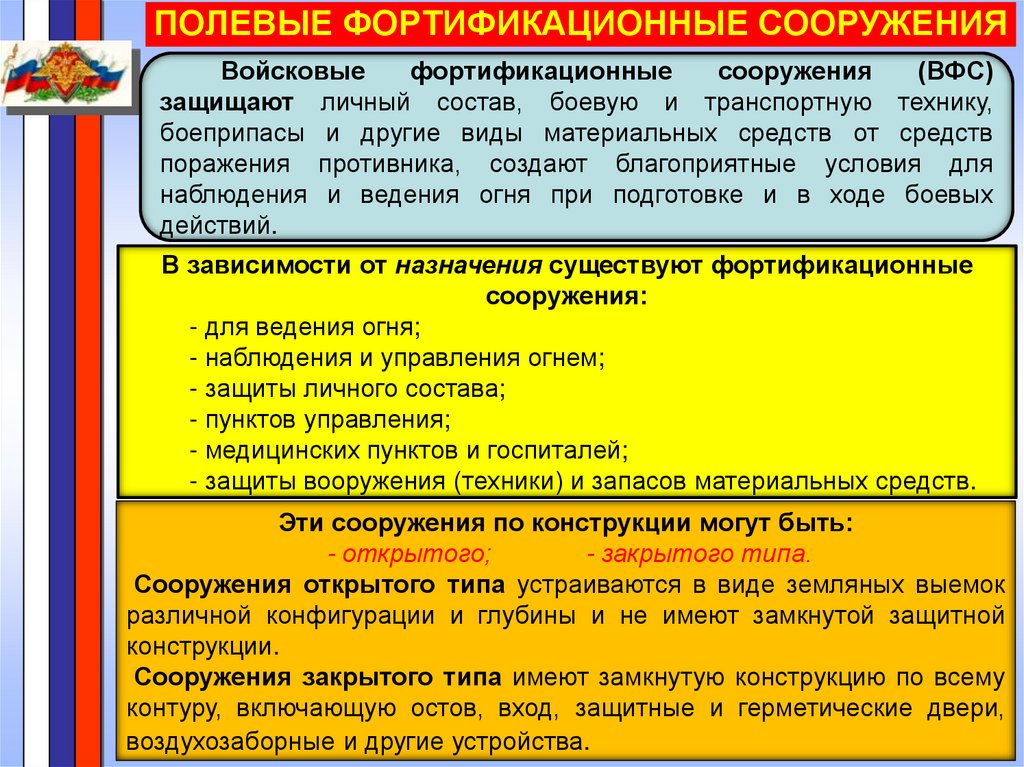

Фортификационное оборудование
Фортификационное оборудование включает возведение различного
типа сооружений в целях применения всех видов оружия и защиты личного
состава, вооружения и техники от современных средств поражения
противника.

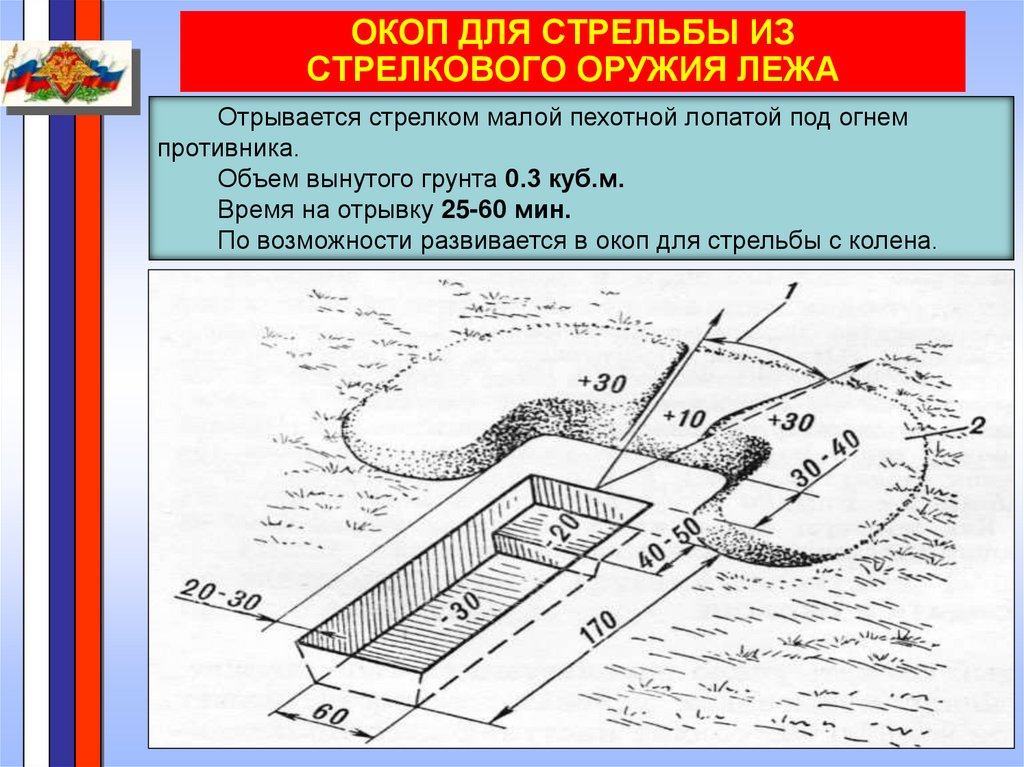

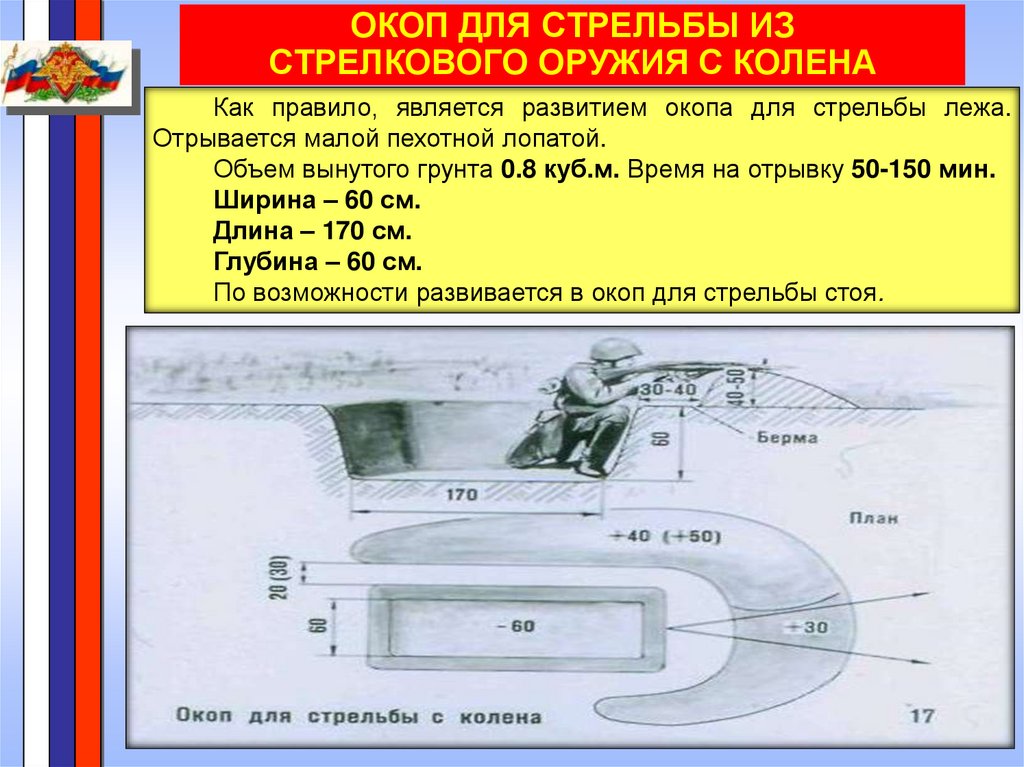

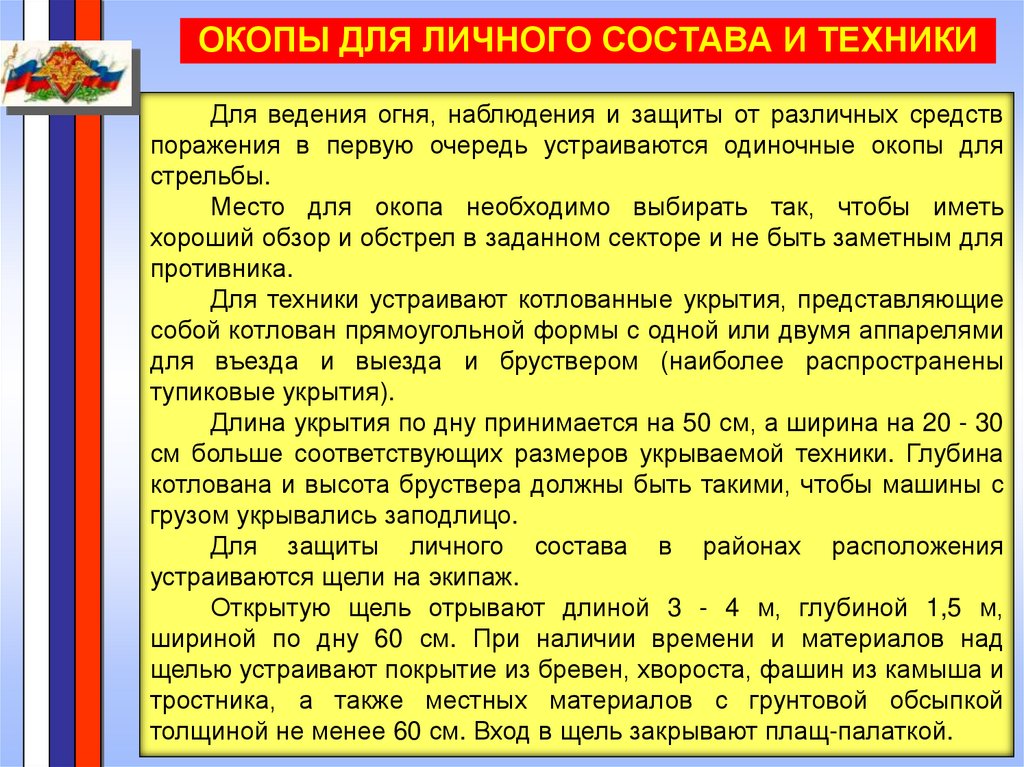

В первую очередь отрывают одиночные (парные) окопы для
автоматчиков,
гранатометчиков,
пулеметчиков,
стрелков-зенитчиков,

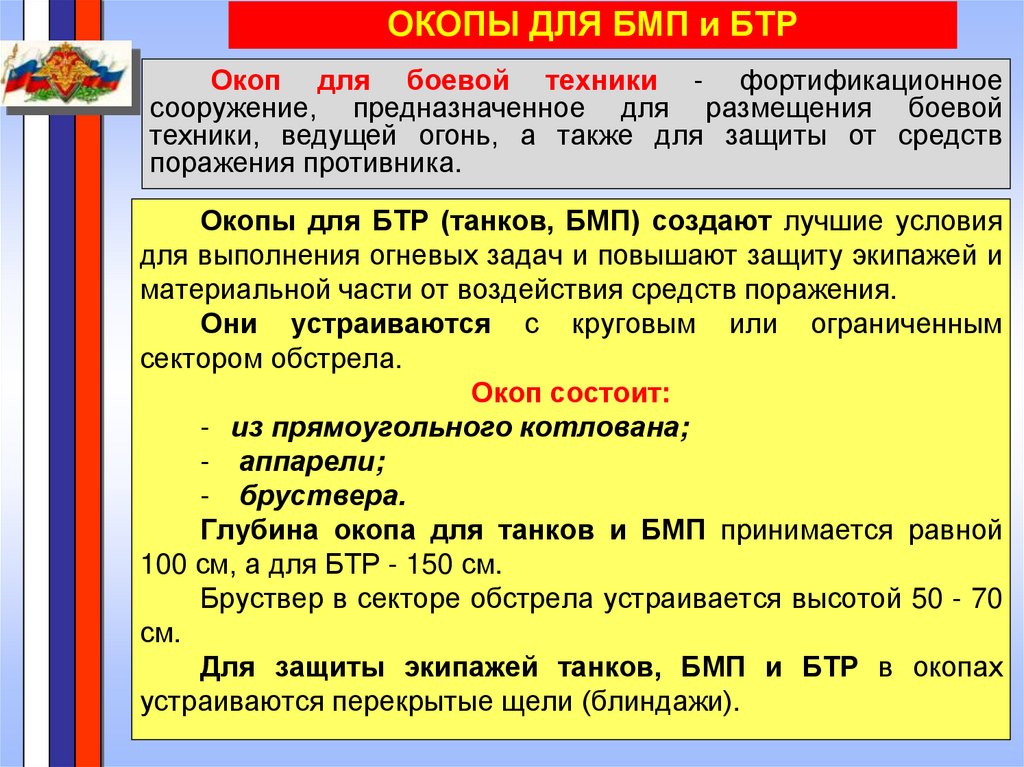

оборудуются КП и КНП, окопы для БТР, танков и других огневых средств на
основных огневых позициях, а также щели открытого типа для личного

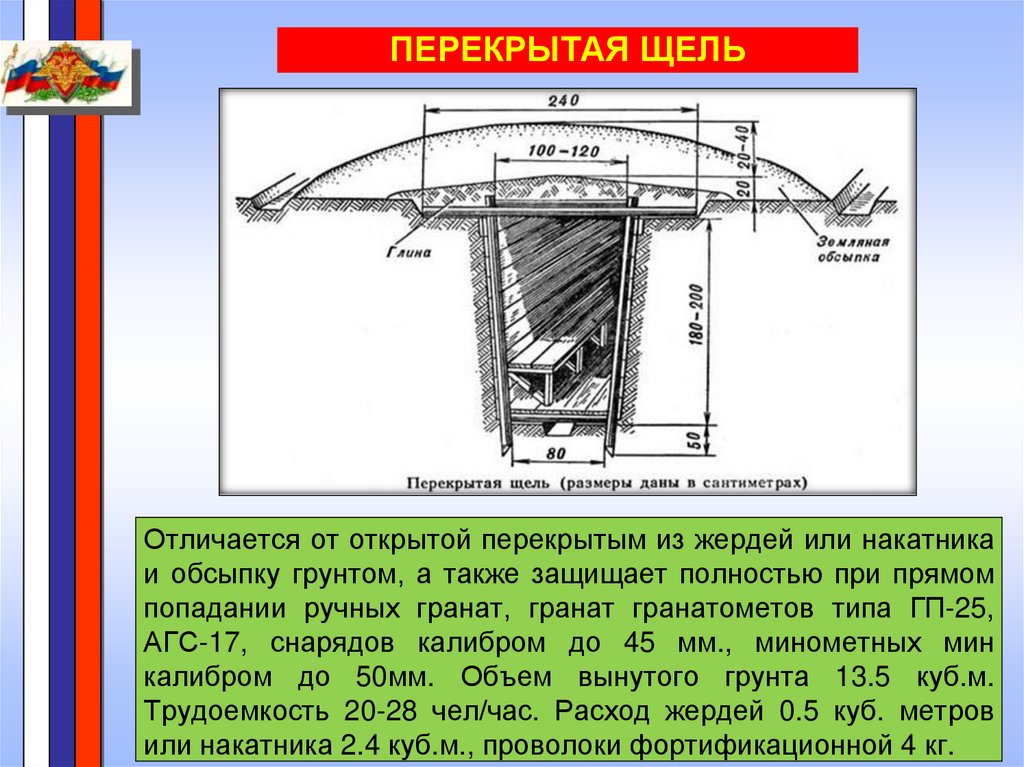

состава и перекрытые для медицинского пункта.

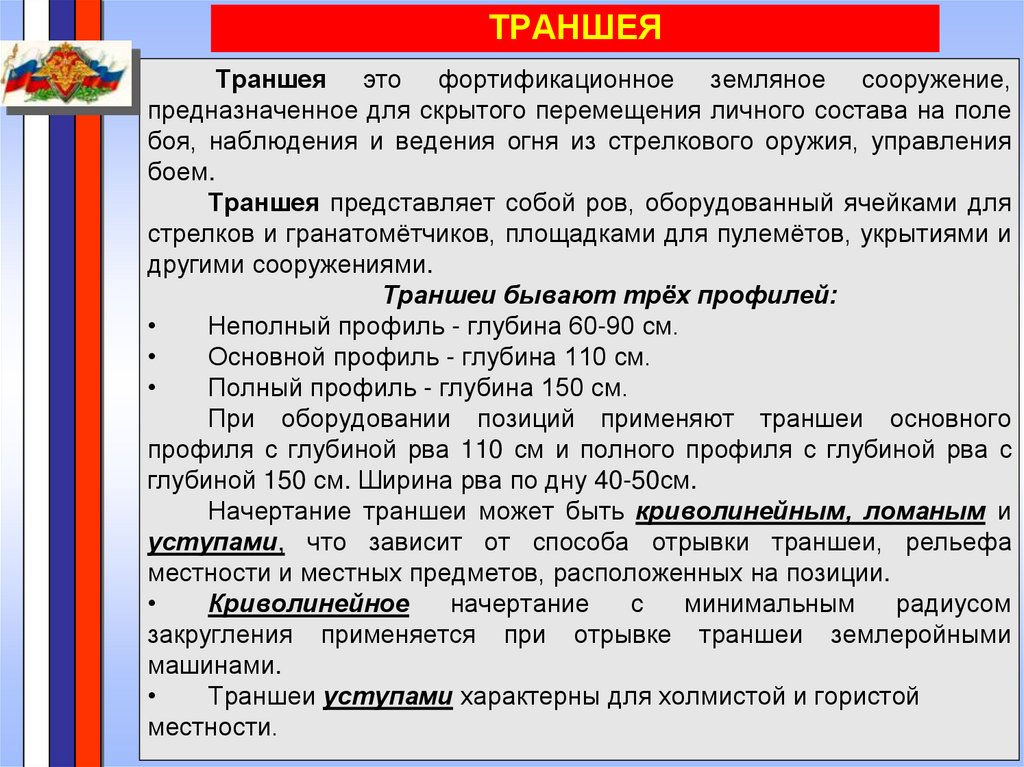

Во вторую очередь – одиночные окопы соединяют между собой в
окопы на отделение или участками траншей, подготавливают окопы на
запасных огневых позициях.

18.

УСТРОЙСТВО ИНЖЕНЕРНЫХ ЗАГРАЖДЕНИЙ
Инженерные заграждения предназначены для задержания
противника, затруднения его маневра, нанесения ему потерь и
создания наиболее благоприятных условий своим войскам для
поражения противника всеми видами оружия.
Для противника они должны быть неожиданными, устойчивыми ко всем
видам огневого воздействия и не снижать маневра своих частей.

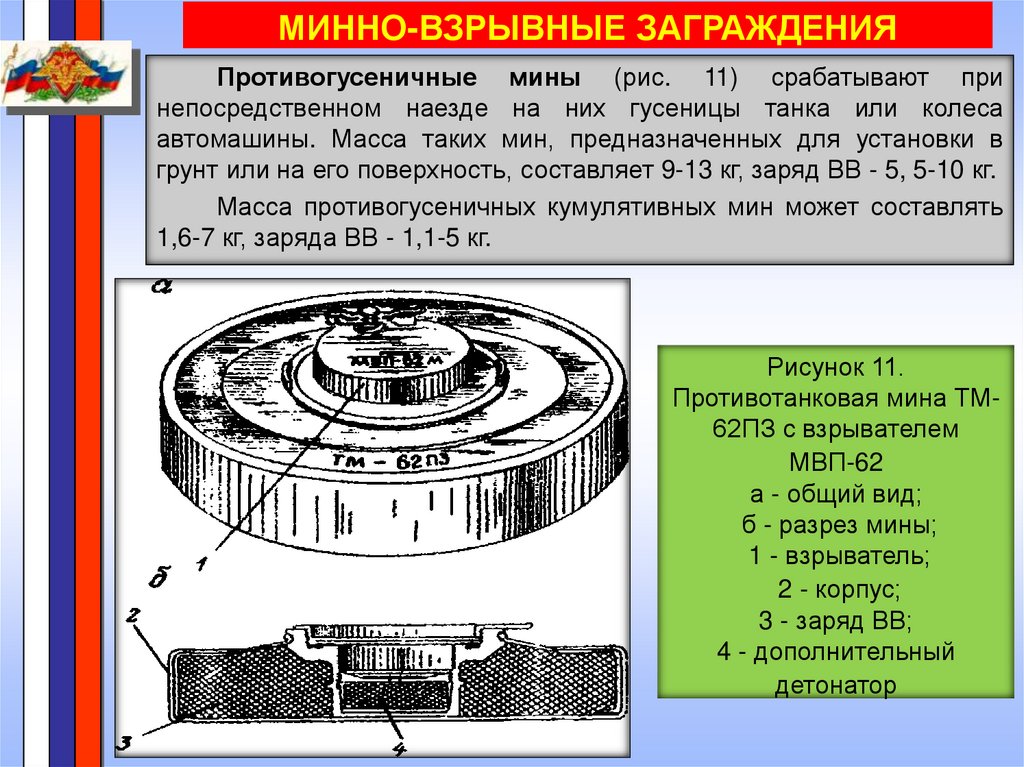

Основным видом заграждений в современном бою являются
минно-взрывные заграждения.

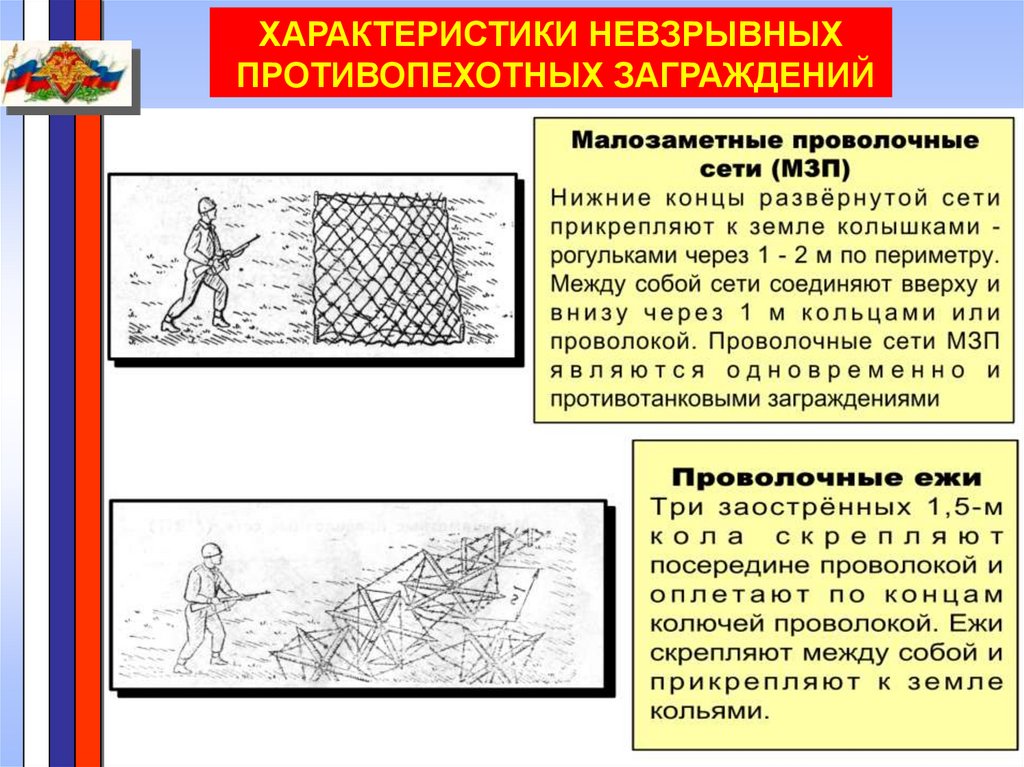

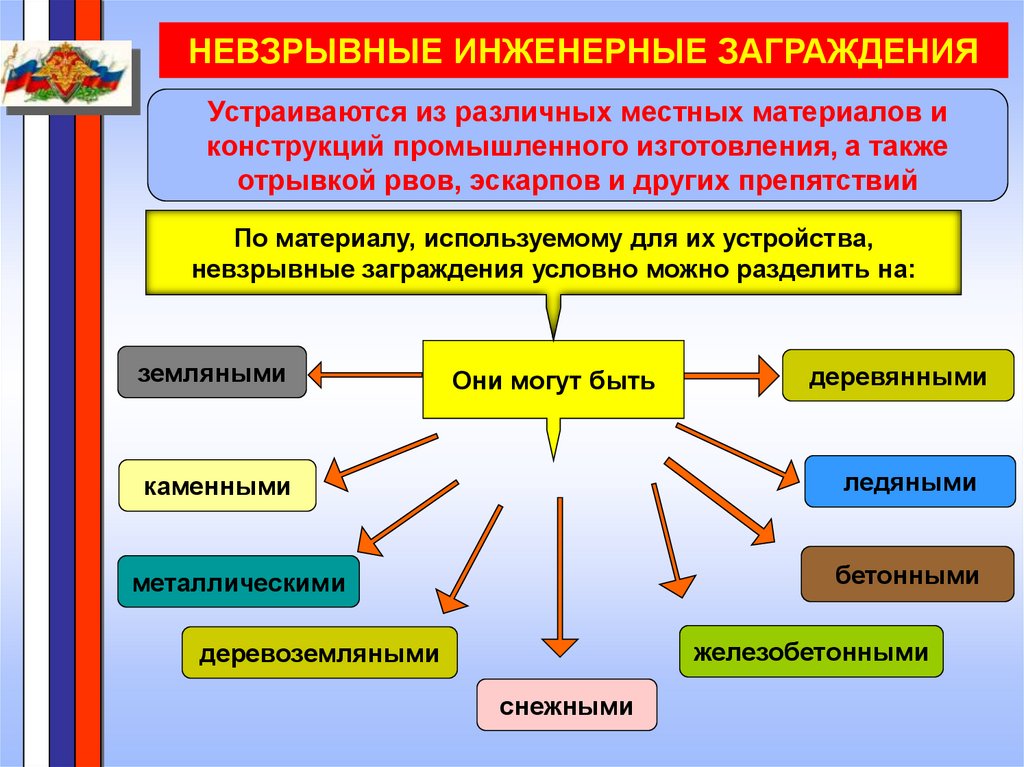

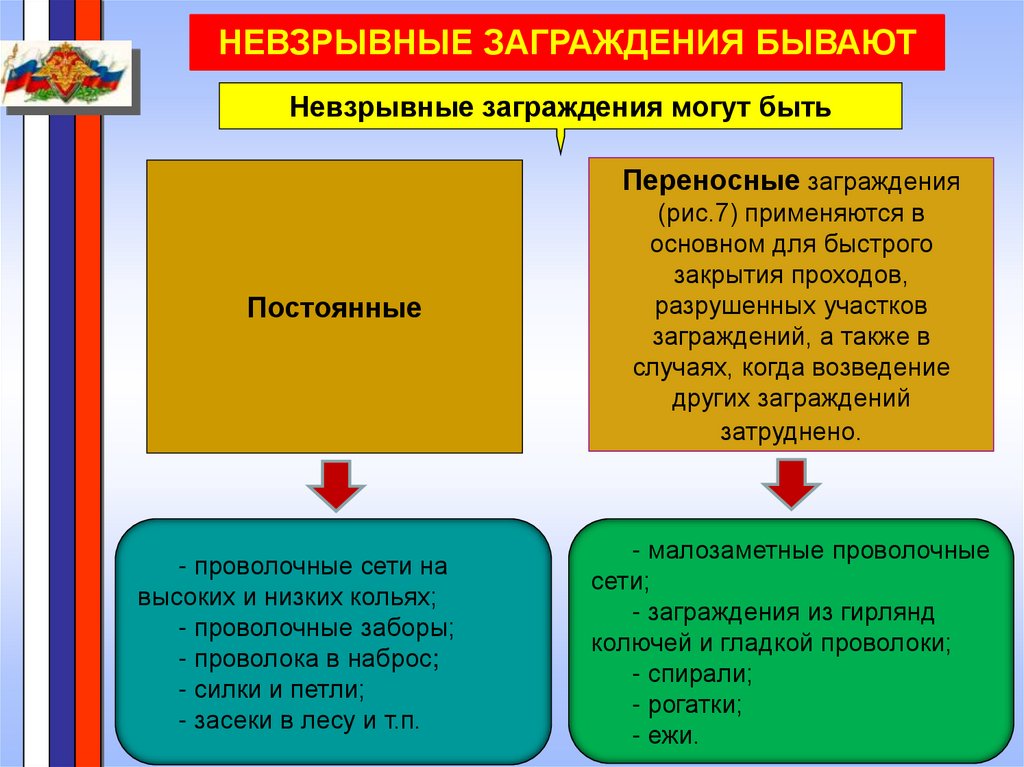

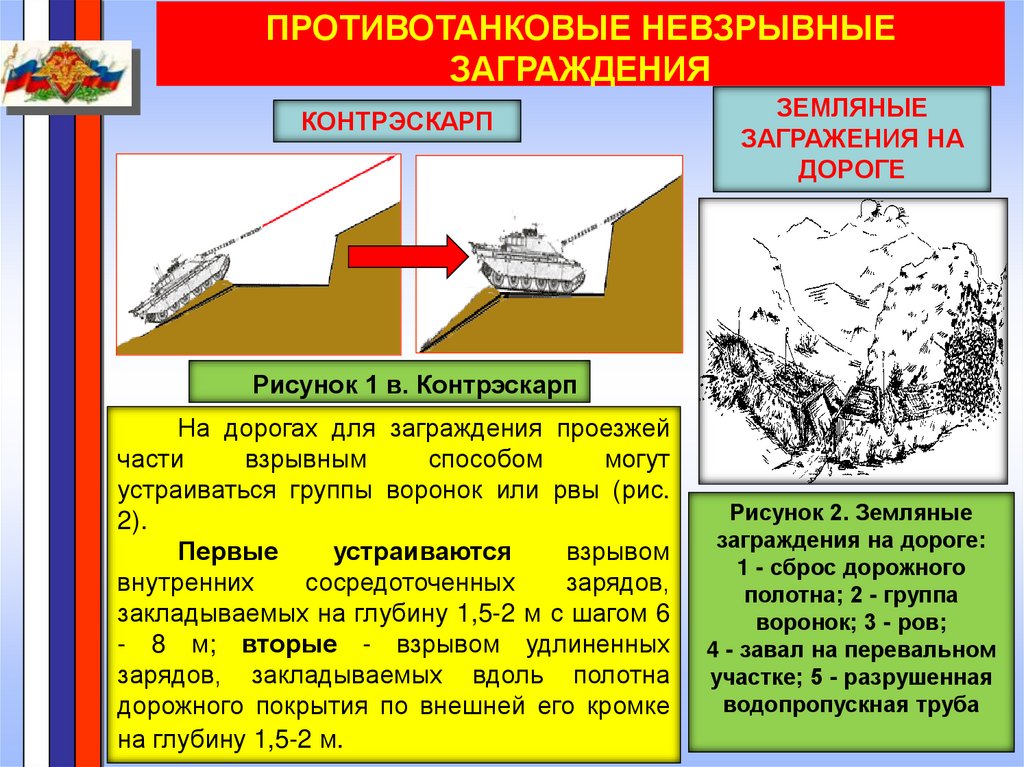

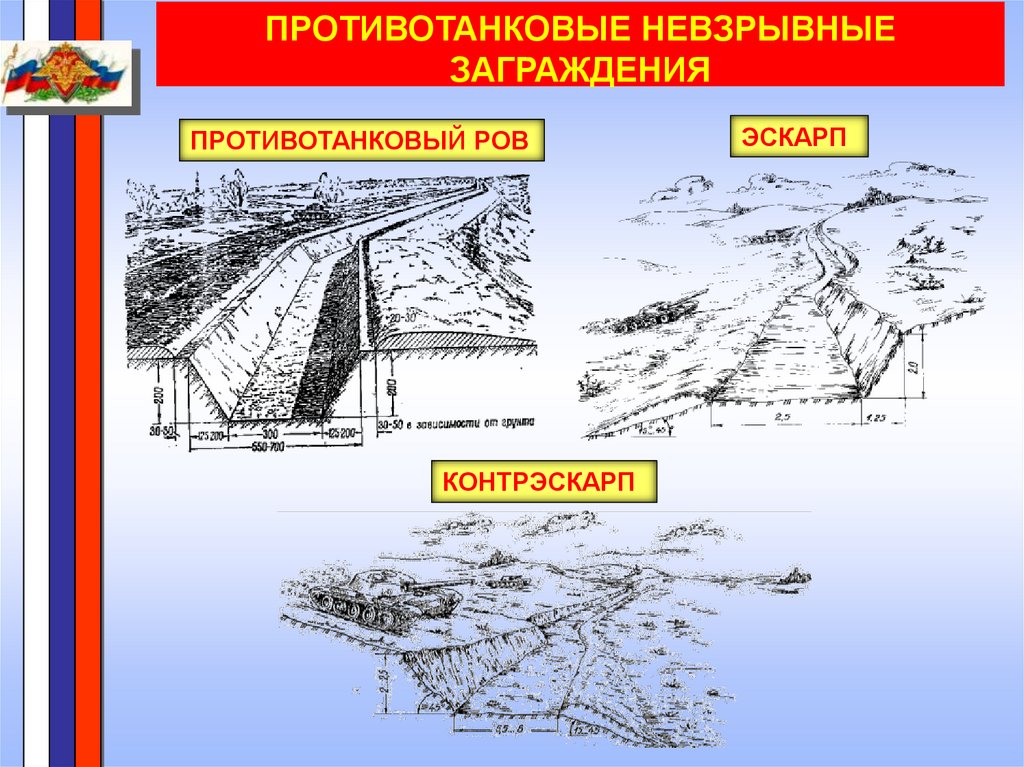

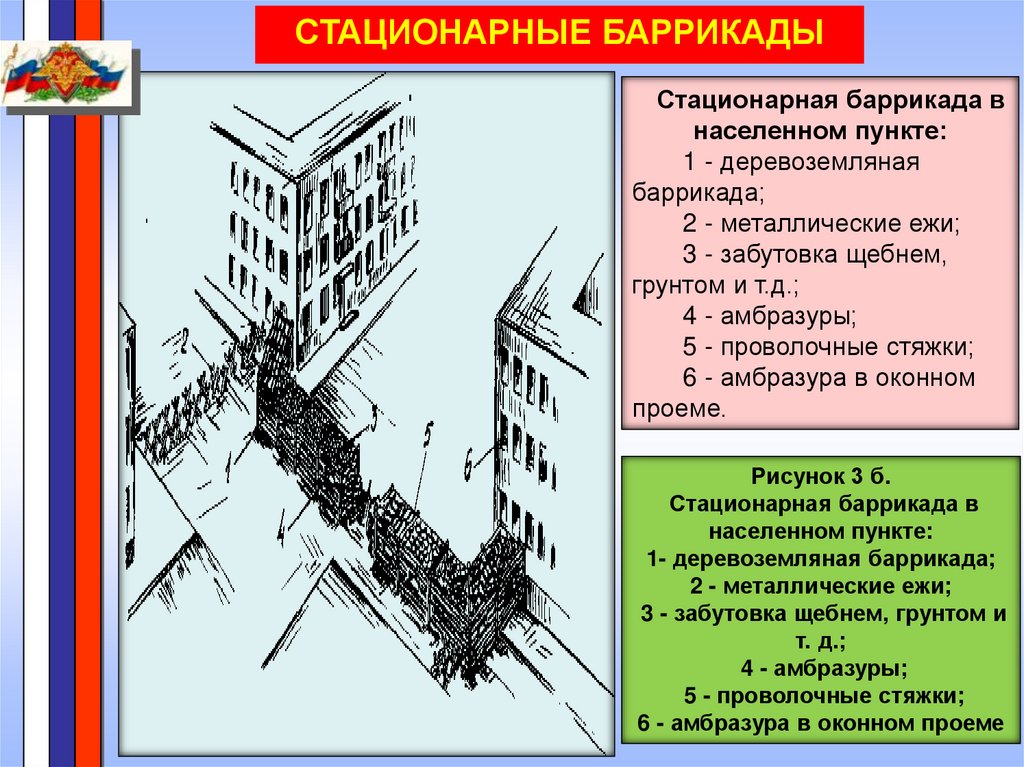

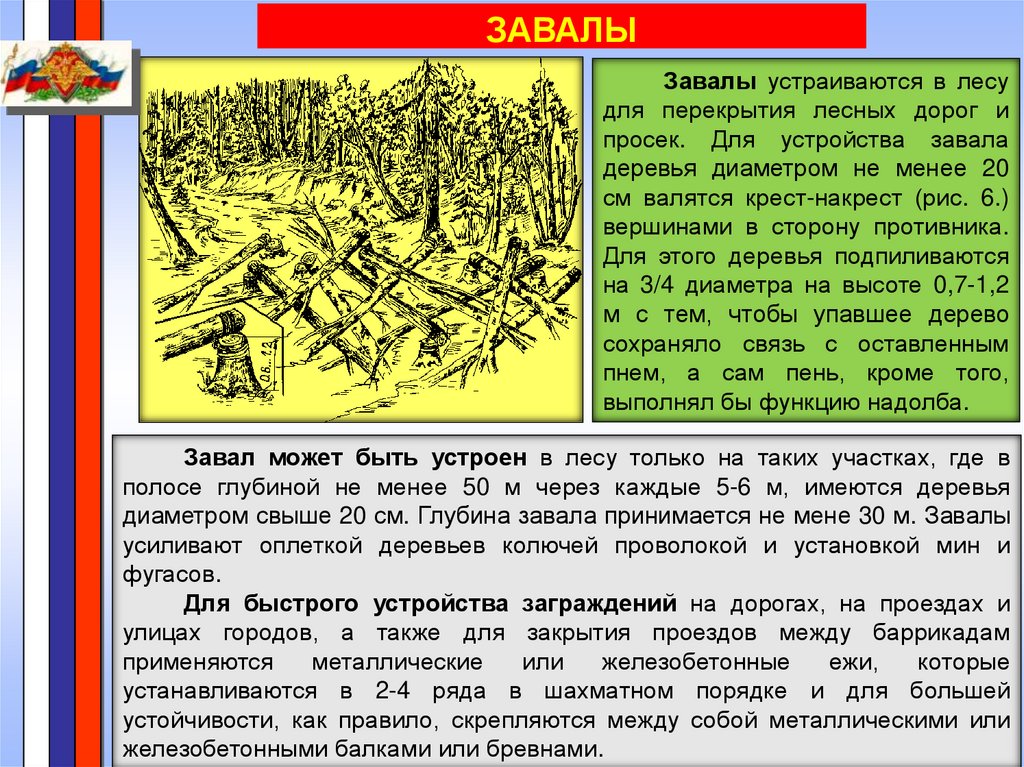

Невзрывные заграждения непосредственного поражения противнику
не наносят, но обладают способностью задерживать его, чем увеличивают
эффективность боевых средств наших частей.
В большинстве случаев они просты по устройству.

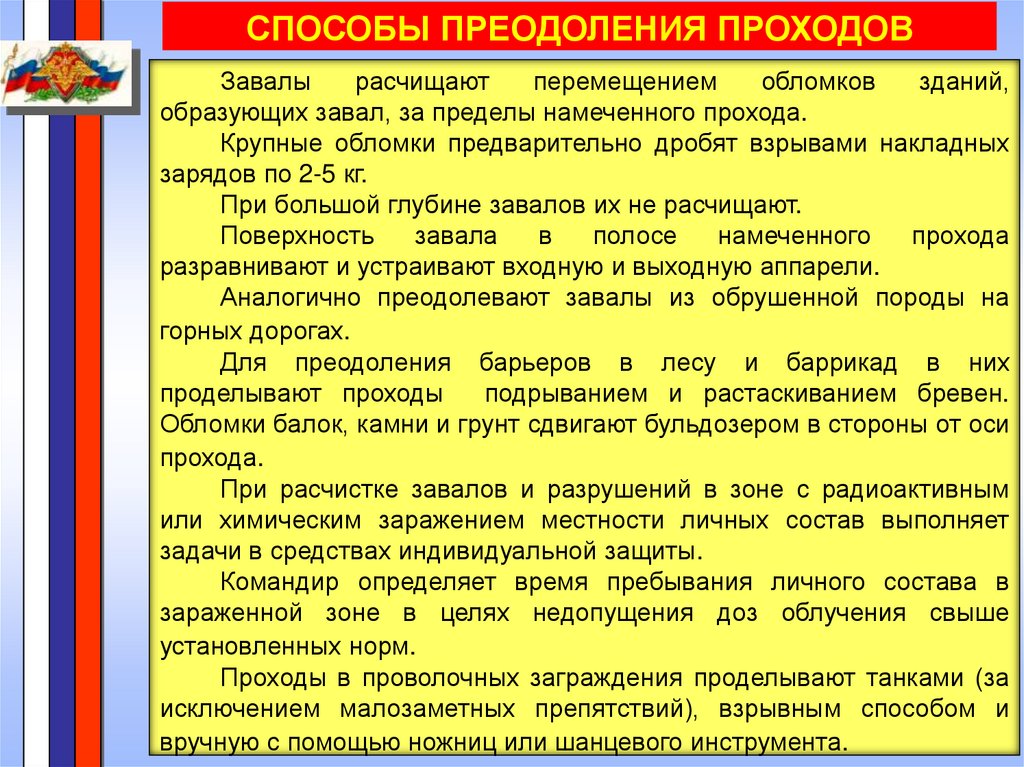

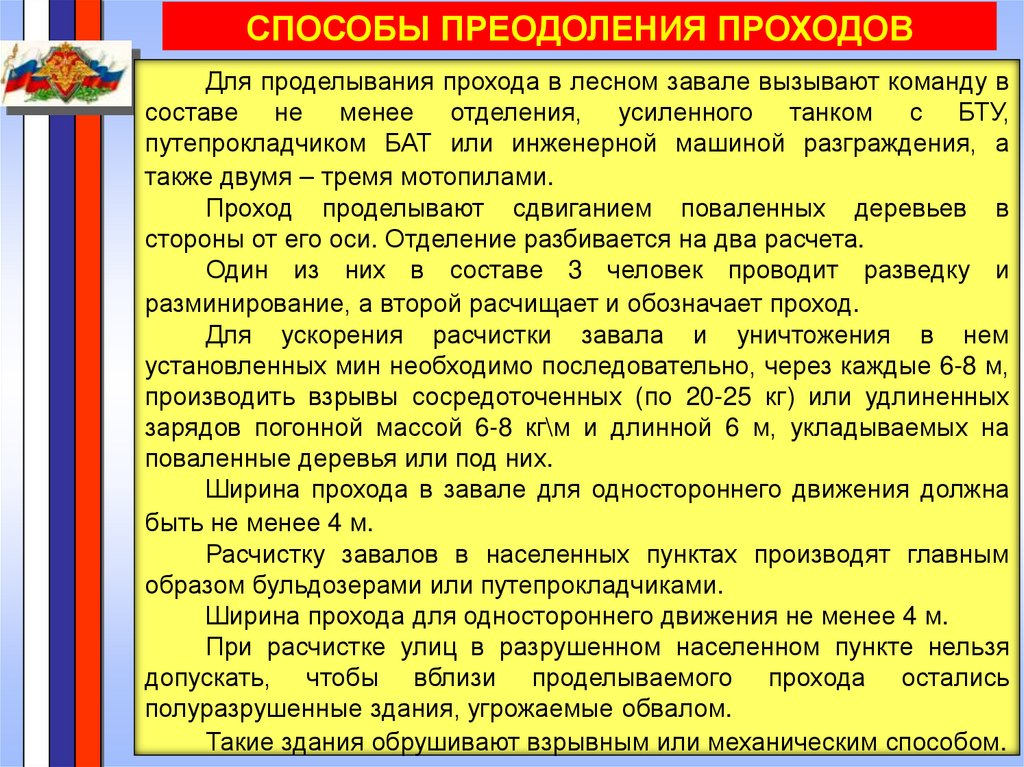

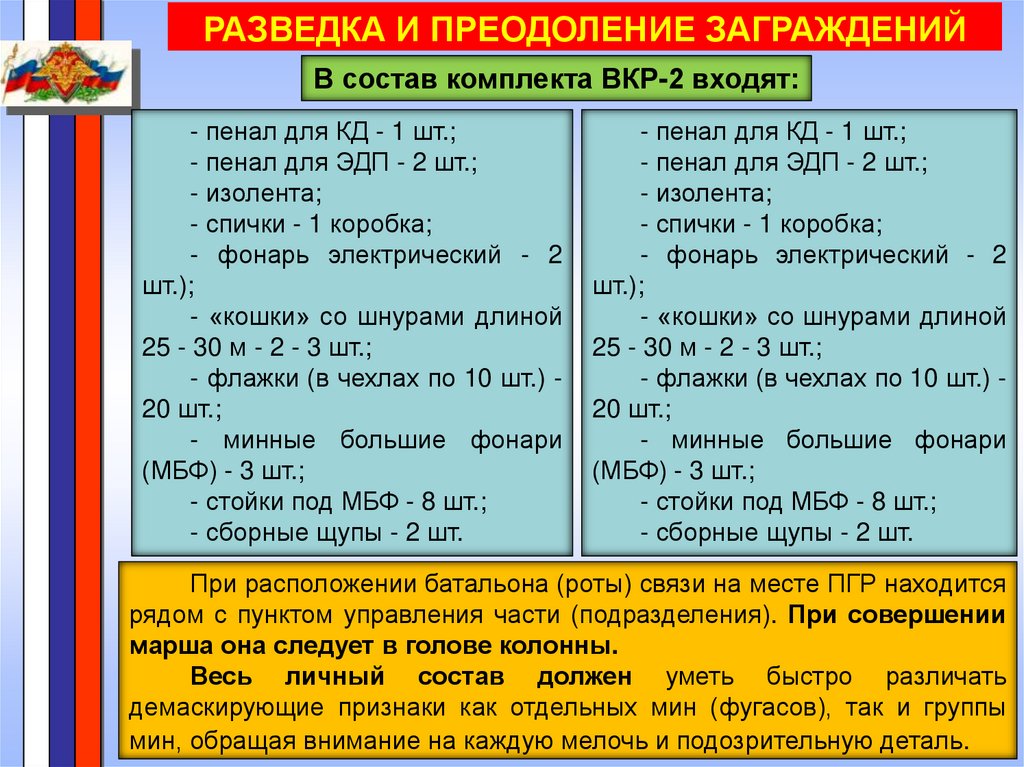

ПРОДЕЛЫВАНИЕ ПРОХОДОВ В ЗАГРАЖДЕНИЯХ
Успешному наступлению наших войск будут препятствовать
заграждения, разрушения и препятствия, устраиваемые противником.
Обойти эти препятствия, возникающие также и в результате применения
ядерного оружия, дистанционных систем минирования не всегда возможно.
Поэтому перед войсками встает задача проделывания проходов в
заграждениях и устройство переходов через препятствия.
Способы проделывания проходов и устройство переходов зависят
от обстановки, и прежде всего от характера и вида применяемых
противником заграждений, разрушений и встречающихся препятствий
(например: ядерно- минный пояс, взрывной трубопровод, канал Север - Юг).

19.

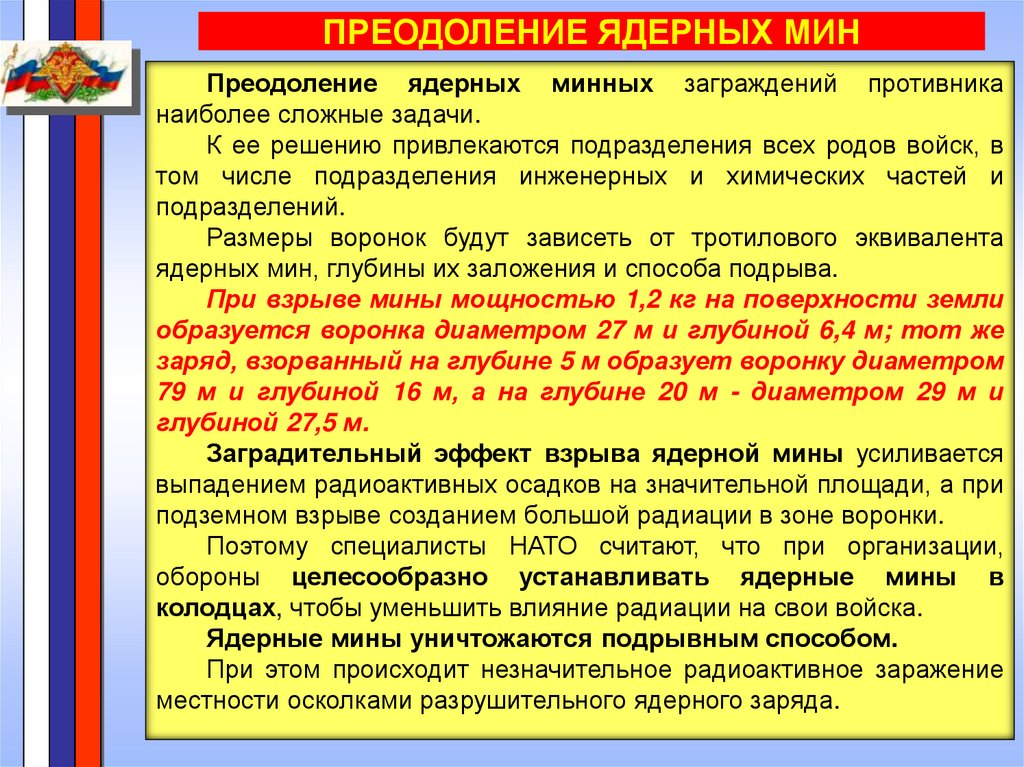

ПРЕОДОЛЕНИЕ ЯДЕРНЫХ МИН
Преодоление ядерных минных заграждений противника
наиболее сложные задачи.
К ее решению привлекаются подразделения всех родов войск, в
том числе подразделения инженерных и химических частей и
подразделений.
Размеры воронок будут зависеть от тротилового эквивалента
ядерных мин, глубины их заложения и способа подрыва.
При взрыве мины мощностью 1,2 кг на поверхности земли
образуется воронка диаметром 27 м и глубиной 6,4 м; тот же
заряд, взорванный на глубине 5 м образует воронку диаметром
79 м и глубиной 16 м, а на глубине 20 м - диаметром 29 м и
глубиной 27,5 м.
Заградительный эффект взрыва ядерной мины усиливается
выпадением радиоактивных осадков на значительной площади, а при
подземном взрыве созданием большой радиации в зоне воронки.
Поэтому специалисты НАТО считают, что при организации,
обороны целесообразно устанавливать ядерные мины в
колодцах, чтобы уменьшить влияние радиации на свои войска.
Ядерные мины уничтожаются подрывным способом.
При этом происходит незначительное радиоактивное заражение
местности осколками разрушительного ядерного заряда.

20.

ПОДГОТОВКА И СОДЕРЖАНИЕ ПУТЕЙ
Колонным путем – называется выбранное на местности
направление, подготовленное для одноразового пропуска
военных колонн.
Военной дорогой – называется существующая или
вновь построенная дорога, оборудованная для движения
боевой техники и автотранспорта.
И те и другие подразделяются:
- на фронтальные, идущие к фронту;
- рокадные, имеющие направление вдоль фронта.
От основных маршрутов подготавливаются пути
выхода ракетных и артиллерийских частей с позиционным
районом, а также подъездные пути к ПУ.
Обеспечение непосредственного продвижения частей
по подготовленным путям осуществляет ООД (отряд
обеспечения движения).
ООД устраняет разрушение на дорогах, проделывает

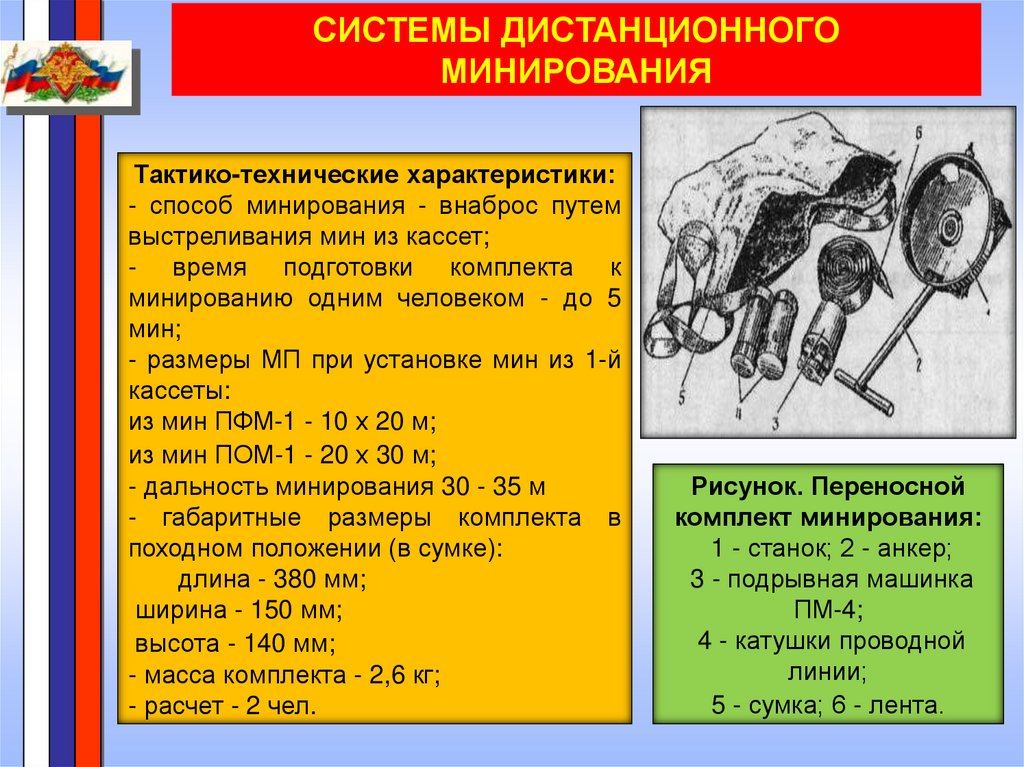

проходы в ограждениях, в т.ч. устраиваемых дистанционно,
оборудует объезды разрушениях, переходы через препятствия.

21.

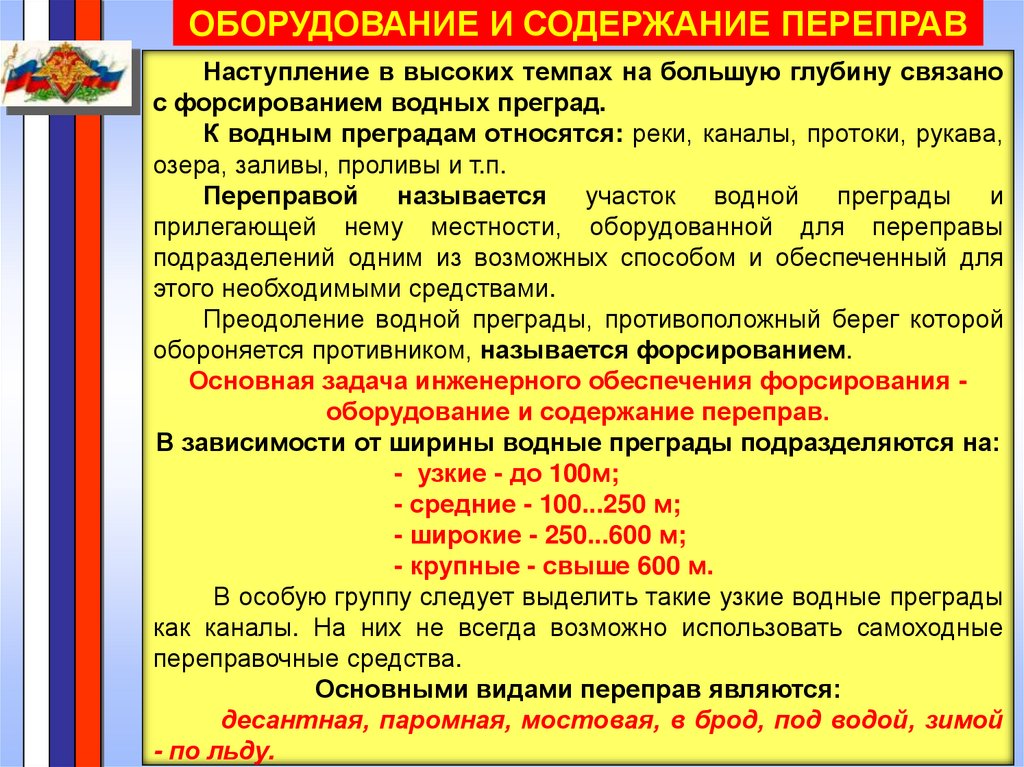

ОБОРУДОВАНИЕ И СОДЕРЖАНИЕ ПЕРЕПРАВ
Наступление в высоких темпах на большую глубину связано
с форсированием водных преград.
К водным преградам относятся: реки, каналы, протоки, рукава,
озера, заливы, проливы и т.п.
Переправой называется участок водной преграды и
прилегающей нему местности, оборудованной для переправы
подразделений одним из возможных способом и обеспеченный для
этого необходимыми средствами.
Преодоление водной преграды, противоположный берег которой
обороняется противником, называется форсированием.
Основная задача инженерного обеспечения форсирования оборудование и содержание переправ.
В зависимости от ширины водные преграды подразделяются на:
- узкие - до 100м;
- средние - 100...250 м;
- широкие - 250...600 м;
- крупные - свыше 600 м.
В особую группу следует выделить такие узкие водные преграды
как каналы. На них не всегда возможно использовать самоходные
переправочные средства.
Основными видами переправ являются:
десантная, паромная, мостовая, в брод, под водой, зимой
- по льду.

22.

ДОБЫЧА И ОЧИСТКА ВОДЫ
Полевое водообеспечение войск (обеспечение войск
водой в полевых условиях) - комплекс мероприятий,
включающих разведку и добычу воды, ее очистку и
опреснение, подвоз и хранение, предназначенных для
обеспечения войск хозяйственно-питьевой водой.
Цель полевого водообеспечения - своевременное и
полное удовлетворение потребностей войск в воде в
соответствии с установленными нормами ее потребления и
требованиями к качеству.
Основными задачами полевого водообеспечения
войск при ведении боевых действий являются:
- разведка источников воды;
- оборудование и содержание пунктов (районов) полевого
водообеспечения
(добыча,
очистка,
опреснение,
консервирование питьевой воды);
- подвоз (транспортировка воды);
- оборудование и содержание водоразборных пунктов;
- контроль качества воды.

23.

ДОБЫЧА И ОЧИСТКА ВОДЫ
По качеству вода подразделяется на:
- питьевую
- техническую
С
пунктов
полевого
водообеспечения
и
водоразборных пунктов вода выдается только питьевого
качества и расходуется на хозяйственно-питьевые и
санитарно - бытовые нужды:
- питье;
- первичную обработку продуктов;
- приготовление пищи;
- выпечку хлеба;
- мытье посуды и кухонного инвентаря;
- умывание, гигиеническую помывку (санитарную
обработку) личного состава;
- обработку раненых и стирку белья.
Использование питьевой воды на технические нужды
разрешается лишь при особо благоприятных условиях
водообеспечения или когда в районе боевых действий
незараженные источники воды отсутствуют.

24.

ДОБЫЧА И ОЧИСТКА ВОДЫ
На
приготовление
дегазирующих,
дезактивирующих
растворов, мойку техники и вооружения, заправку (дозаправку)
систем охлаждения двигателей используется техническая вода из
незараженных источников при условии соответствия ее качества
нормативным требованиям.
Нормы потребления воды на одного военнослужащего в сутки
устанавливаются в зависимости от погоды (умеренной - до +25 °С
и жаркой - более +25 °С) и составляют соответственно:
- на хозяйственно-питьевые нужды - 20 и 30 л;
- на санитарно-бытовые нужды - 40 и 50 л.
Всего на одного военнослужащего в сутки требуется
соответственно 60 и 80 л питьевой воды.
Минимальная норма потребления воды, при которой сохраняется
активная деятельность военнослужащих, составляет от 5,5 до 9,0 л
в сутки на одного человека. В исключительной обстановке (на срок
не более 3 сут.) допускается выдача воды только для питьевых
целей (приготовления чая и создания запаса воды во флягах) в
объеме 3,5 и 6,0 л на одного человека.
Для хозяйственно-питьевых нужд употребляется вода, не
содержащая болезнетворных микробов.
Содержание радиоактивных, отравляющих веществ и токсинов
не должно превышать допустимых величин.

25.

ДОБЫЧА И ОЧИСТКА ВОДЫ
Количество воды в системах охлаждения двигателей
зависит от мощности двигателя.
В среднем на каждые 100 л. с. мощности двигателя при
нормальной работе системы охлаждения приходится 20 - 25 л.
Таким образом, в зависимости от типа боевой машины для
заправки одной системы охлаждения может потребоваться 80 100 л воды.
Для приготовления дезактивирующего раствора с целью
удаления радиоактивных веществ с танка требуется в среднем
до 1000 л воды.
Для обеспечения войск водой используются подземные и
поверхностные источники воды, а также атмосферные осадки.
Подземные и поверхностные источники могут быть
оборудованными (скважины, колодцы, каптированные родники,
кяризы, водопроводы и др.).
Пунктом полевого водообеспечения (ППВО) называется
оборудованное у источника воды место, где она добывается, очищается
(опресняется), хранится и выдается для доставки потребителям.
С пункта полевого водообеспечения питьевая вода
доставляется средствами подвоза на водоразборные пункты, которые
оборудуются в части (подразделении).

26.

Учебный вопрос № 2
Назначение, классификация
инженерных заграждений и их
характеристики.

27.

ЗАГРАЖДЕНИЯ
Заграждения являются древнейшим средством войны.
Завалы, рвы, засеки, так называемый «чеснок» в виде мелких
кованых рогулек, раскидываемых по дорогам для задержки
конницы, применялись в Русской армии в течение ряда столетий.
Внедрение в практику пороха и особенно бризантных
взрывчатых веществ привело к созданию специальных
средств заграждений: сначала противопехотных, объектных и
противотранспортных
мин,
а
с
появлением
танков
и
противотанковых мин.
В первый период развития взрывного дела, когда
единственным взрывчатым
веществом оставался черный
порох, были изобретены и стали применяться:
- мины-сюрпризы (1582);
- «адские брандеры» (1584), камнеметные фугасы (1659);
- сплавные мины для разрушения мостов (1770);
- электрический способ взрывания (П.Л. Шиллинг);
- химический способ взрывания (Власов, 1824);
- огнепроводный шнур (Бикфорд, 1830);
- электрическая взрывная машинка (Якоби, 1894);
- платиновый (1853) и искровой (1874) запалы;
- автоматическая противопехотная мина (1877).

28.

ИНЖЕНЕРНЫЕ ЗАГРАЖДЕНИЯ
Инженерные заграждения - предназначены для
задержания
продвижения противника, затруднения его
маневра, нанесения ему потерь в живой силе и технике,
создание благоприятных условий своим войскам для
поражения противника всеми видами оружия.

29.

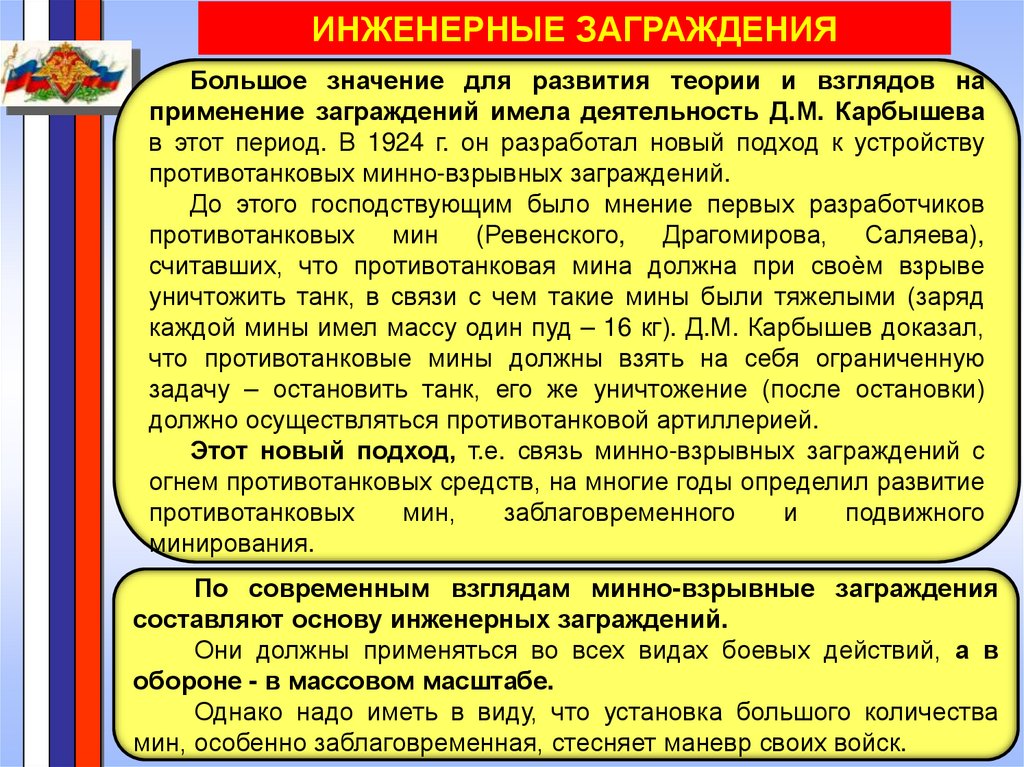

ИНЖЕНЕРНЫЕ ЗАГРАЖДЕНИЯ
Большое значение для развития теории и взглядов на
применение заграждений имела деятельность Д.М. Карбышева
в этот период. В 1924 г. он разработал новый подход к устройству
противотанковых минно-взрывных заграждений.
До этого господствующим было мнение первых разработчиков
противотанковых мин (Ревенского, Драгомирова, Саляева),
считавших, что противотанковая мина должна при своѐм взрыве
уничтожить танк, в связи с чем такие мины были тяжелыми (заряд
каждой мины имел массу один пуд – 16 кг). Д.М. Карбышев доказал,
что противотанковые мины должны взять на себя ограниченную
задачу – остановить танк, его же уничтожение (после остановки)
должно осуществляться противотанковой артиллерией.
Этот новый подход, т.е. связь минно-взрывных заграждений с
огнем противотанковых средств, на многие годы определил развитие
противотанковых
мин,
заблаговременного
и
подвижного
минирования.

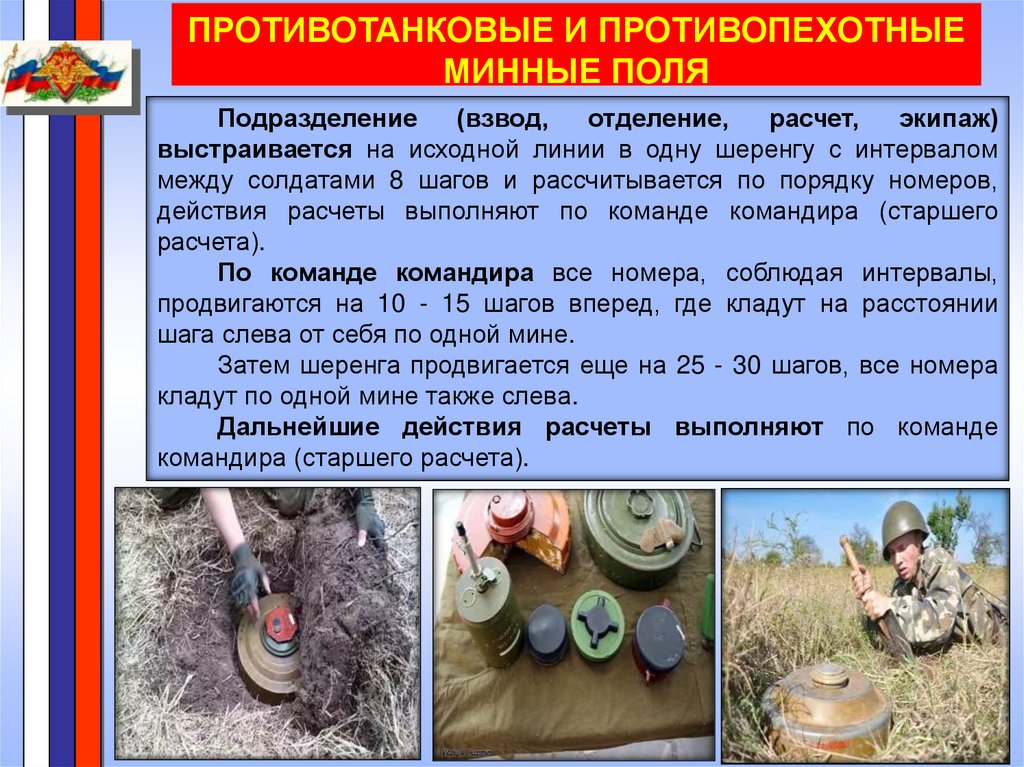

По современным взглядам минно-взрывные заграждения
составляют основу инженерных заграждений.
Они должны применяться во всех видах боевых действий, а в
обороне - в массовом масштабе.
Однако надо иметь в виду, что установка большого количества
мин, особенно заблаговременная, стесняет маневр своих войск.

30.

ИНЖЕНЕРНЫЕ ЗАГРАЖДЕНИЯ
Массовое
применение
минно-взрывных
заграждений,
особенно с использованием систем дистанционного минирования,
предусматривается во всех армиях ведущих государств.
Инженерными заграждениями (ИЗ) называются установленные
на местности минно- взрывные средства, искусственно созданные
препятствия, разрушения сооружений и различных объектов.
Инженерные заграждения предназначены для задержания
продвижения противника, затруднения его маневра, нанесение ему
потерь в живой силе и технике, создание наиболее благоприятных
условий своим войскам для поражения противника всеми видами
оружия.
Они устанавливаются перед фронтом позиций, занимаемых
подразделениями и частями, на флангах и в промежутках между ними.
Кроме того, инженерными заграждениями прикрываются пункты
управления, позиционные районы ракетных частей и др. важные
объекты.
Инженерные заграждения применяются во всех видах боя и
устанавливаются в сочетании с естественными препятствиями и
системой огня.
Создаются инженерные заграждения по рубежам и по
направлениям. Они должны быть неожиданны для противника,
устойчивыми ко всем видам огневого воздействия и не стеснять
маневра войск.

31.

ИНЖЕНЕРНЫЕ ЗАГРАЖДЕНИЯ
По характеру воздействия на противника и применяемых
средств инженерные заграждения подразделяются на:
- минно-взрывные;
- невзрывные;
- электризуемые;
- водные;
- комбинированные.
По назначению заграждения подразделяются на:
- противотанковые (противотанковые минные поля, группы
мин, отдельные противотанковые мины, заряды ВВ, невзрывные
заграждения);
- противопехотные (противопехотные и смешанные минные
поля, заряды ВВ, мины- ловушки, невзрывные противопехотные и
комбинированные заграждения);
- противотранспортные (минно-взрывные заграждения,
устанавливаемые на железных и автомобильных дорогах, мостах,
тоннелях, и в др. местах, а также завалы, надолбы и др. невзрывные
заграждения);
- противодесантные заграждения устанавливаются морских
побережьях и реках. Инженерные заграждения устраиваются в
первой и второй степени готовности.

32.

ИНЖЕНЕРНЫЕ ЗАГРАЖДЕНИЯ
Первая степень готовности – заграждения
приведены в полную боевую готовность:
- мины окончательно снаряжены и установлены,
а управляемые мины и минные поля приведены в боевое
состояние, ограждения минных полей сняты;
невзрывные
заграждения
полностью
подготовлены, проходы и переходы через них закрыты,
разрушены или заминированы.
Вторая степень – заграждения подготовлены к
быстрому переводу их в первую степень:
- мины окончательно снаряжены и установлены,
но ограждения не сняты, управляемые мины и минные
поля находятся в безопасном состоянии;
невзрывные
заграждения
подготовлены
полностью, но проходы и переходы через них открыты.

33.

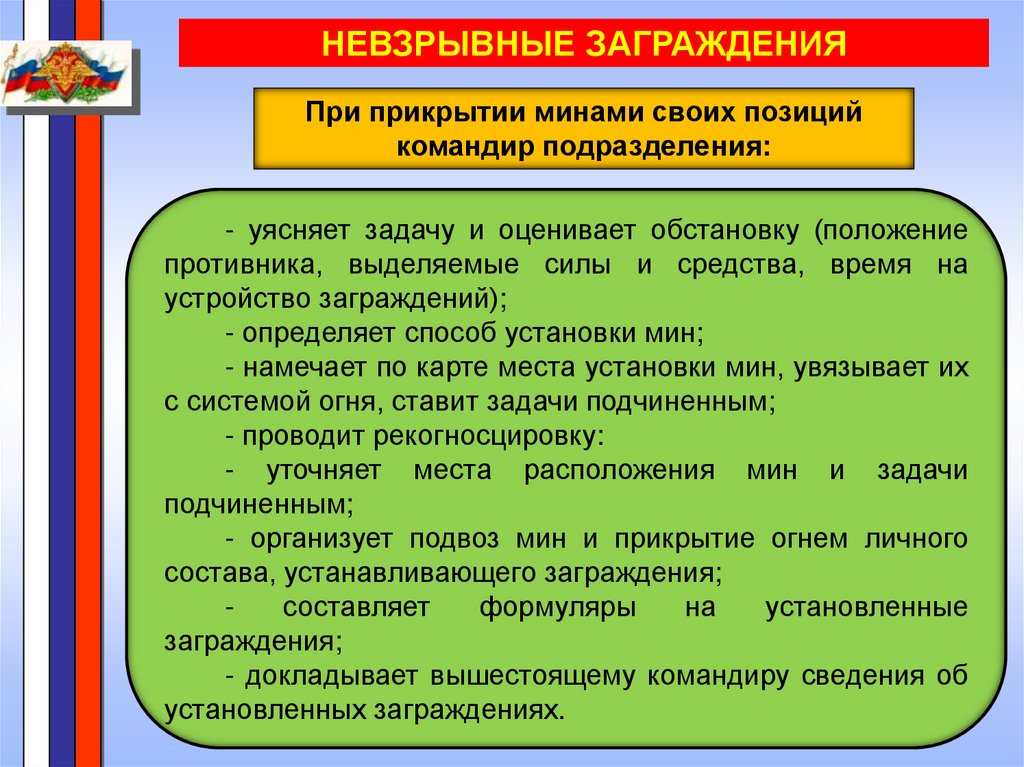

НЕВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
При прикрытии минами своих позиций
командир подразделения:
- уясняет задачу и оценивает обстановку (положение
противника, выделяемые силы и средства, время на
устройство заграждений);
- определяет способ установки мин;
- намечает по карте места установки мин, увязывает их
с системой огня, ставит задачи подчиненным;
- проводит рекогносцировку:
- уточняет места расположения мин и задачи
подчиненным;
- организует подвоз мин и прикрытие огнем личного
состава, устанавливающего заграждения;
составляет
формуляры
на
установленные
заграждения;
- докладывает вышестоящему командиру сведения об
установленных заграждениях.

34.

НЕВЗРЫВНЫЕ ИНЖЕНЕРНЫЕ ЗАГРАЖДЕНИЯ
По характеру действий инженерные
заграждения подразделяются:
- минно-взрывные (МВЗ), которые составляют основу
всех инженерных заграждений и устанавливаются в виде
минных полей, групп мин, отдельных мин в т.ч. и ядерных.
- невзрывные заграждения.
В настоящее время невзрывные заграждения, из-за их большой
трудоемкости по сравнению с минно-взрывными, утратили былую
значимость, но и сейчас признается целесообразным устраивать их там,
где чисто заградительный эффект минно-взрывных заграждений
оказывается недостаточным и есть материалы и время для устройства
невзрывных заграждений.
Большим преимуществом этих заграждений является - могут
устраиваться из местных материалов.
Могут применяться также элементы различных инженерных
конструкций: прокат металла различного профиля, элементы сборного
железобетона. Работы по их устройству могут быть легко
механизированы.

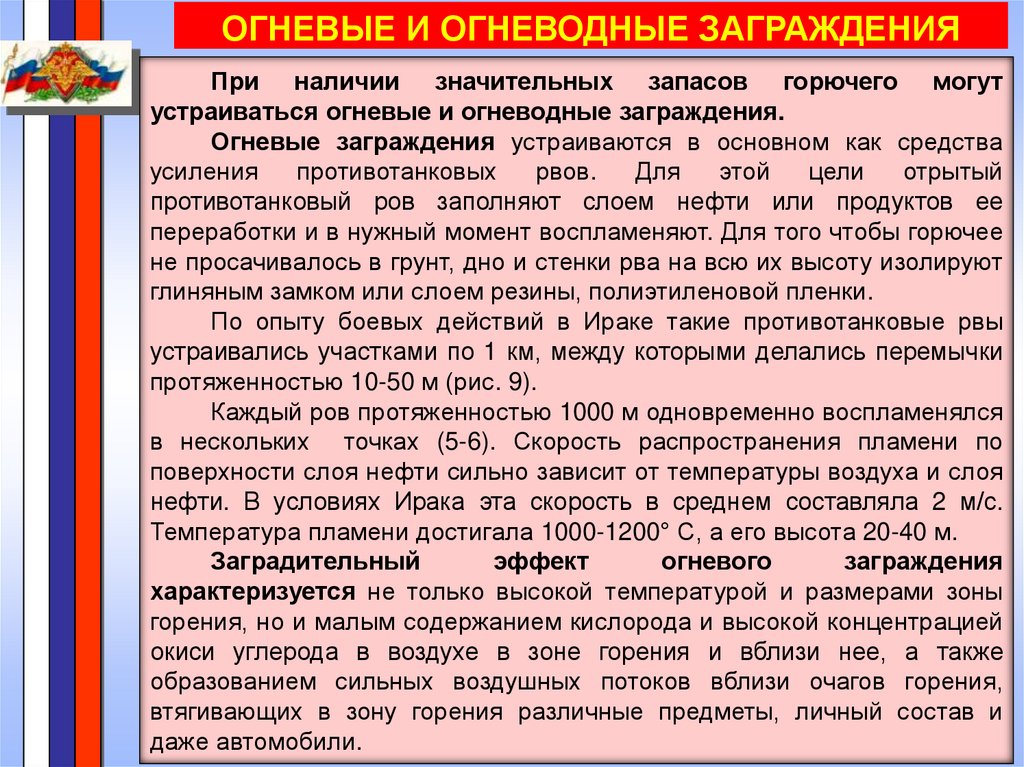

Особым видом невзрывных заграждений, стоящих в стороне от
этой классификации, являются электризуемые, огневые и огневодные
заграждения.

35.

НЕВЗРЫВНЫЕ ИНЖЕНЕРНЫЕ ЗАГРАЖДЕНИЯ
Устраиваются из различных местных материалов и
конструкций промышленного изготовления, а также
отрывкой рвов, эскарпов и других препятствий
По материалу, используемому для их устройства,
невзрывные заграждения условно можно разделить на:
земляными
Они могут быть
деревянными
каменными
ледяными
металлическими
бетонными
железобетонными
деревоземляными
снежными

36.

ПО НАЗНАЧЕНИЮ НЕВЗРЫВНЫЕ
ЗАГРАЖДЕНИЯ ДЕЛЯТСЯ
По своему назначению они подразделяются на:
- Противотанковые
- Противопехотные
Земляные заграждения (рвы, эскарпы, контрэскарпы) для
своего устройства не нуждаются в подвозе материала. Для их
устройства нужна только соответствующая землеройная техника. По
этой причине они применяются чаще всего.
Противотанковые рвы, отрываемые средствами механизации,
устраиваются на равнинной местности и могут иметь различный
профиль (рис. 1 а), эскарпы и контрэскарпы устраиваются на скатах
возвышенностей, берегах рек, оврагов и суходолов при крутизне ската
не менее 15°, а лучше 25° (рис. 1 б и в).
Более сложные ячеистые эскарпы могут устраиваться лишь
заблаговременно при использовании высококвалифицированных
механиков-водителей землеройных машин или большого количества
землекопов.
Размеры этих заграждений выбираются такими, чтобы танк
самостоятельно, в том числе и при использовании встроенного
землеройного оборудования, не смог его преодолеть в течение 10 минут.
Рекомендуемые минимальные размеры заграждений приведены на рис.

37.

НЕВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
К противотанковым
относятся:
противотанковые рвы;
эскарпы;
контрэскарпы;
надолбы;
металлических ежей;
снежные валы;
лесные завалы.
К противопехотным
относятся:
проволочные заграждение;
проволочные сети;
заборы;
рогатки;
ежи.

38.

ПРОТИВОТАНКОВЫЕ НЕВЗРЫВНЫЕ
ЗАГРАЖДЕНИЯ
ПРОТИВОТАНКОВЫЙ РОВ
КОНТРЭСКАРП
ЭСКАРП

39.

ПРОТИВОТАНКОВЫЕ НЕВЗРЫВНЫЕ
ЗАГРАЖДЕНИЯ
ПРОТИВОТАНКОВЫЙ РОВ
Рисунок 1 а. Противотанковый ров
ЭСКАРП
Рисунок 1 б. Эскарп
Противотанковые рвы, а в некоторых случаях (при достаточно
крутых скатах) эскарпы и контрэскарпы могут устраиваться взрывным
способом.
В горах могут устраиваться завалы дорожного полотна грунтом
или сброс дороги с карниза взрывом серии сосредоточенных зарядов.

40.

ПРОТИВОТАНКОВЫЕ НЕВЗРЫВНЫЕ
ЗАГРАЖДЕНИЯ
КОНТРЭСКАРП
ЗЕМЛЯНЫЕ
ЗАГРАЖЕНИЯ НА
ДОРОГЕ
Рисунок 1 в. Контрэскарп
На дорогах для заграждения проезжей
части
взрывным
способом
могут
устраиваться группы воронок или рвы (рис.
2).
Первые
устраиваются
взрывом
внутренних
сосредоточенных
зарядов,
закладываемых на глубину 1,5-2 м с шагом 6
- 8 м; вторые - взрывом удлиненных
зарядов, закладываемых вдоль полотна
дорожного покрытия по внешней его кромке
на глубину 1,5-2 м.
Рисунок 2. Земляные
заграждения на дороге:
1 - сброс дорожного
полотна; 2 - группа
воронок; 3 - ров;
4 - завал на перевальном
участке; 5 - разрушенная
водопропускная труба

41.

СТАЦИОНАРНЫЕ БАРРИКАДЫ
Стационарная
баррикада на лесной
дороге:
1 - деревянная
баррикада;
2 - проволочные стяжки;
3 - забутовка
булыжником
деревоземляной
баррикады.
Рисунок 3 а.
Стационарная баррикада
на лесной дороге:
1- деревянная баррикада;
2 - проволочные стяжки;
3 - забутовка булыжником
деревоземляной
баррикады

42.

СТАЦИОНАРНЫЕ БАРРИКАДЫ
Стационарная баррикада в
населенном пункте:
1 - деревоземляная
баррикада;
2 - металлические ежи;
3 - забутовка щебнем,
грунтом и т.д.;
4 - амбразуры;
5 - проволочные стяжки;
6 - амбразура в оконном
проеме.
Рисунок 3 б.
Стационарная баррикада в
населенном пункте:
1- деревоземляная баррикада;
2 - металлические ежи;
3 - забутовка щебнем, грунтом и
т. д.;
4 - амбразуры;
5 - проволочные стяжки;
6 - амбразура в оконном проеме

43.

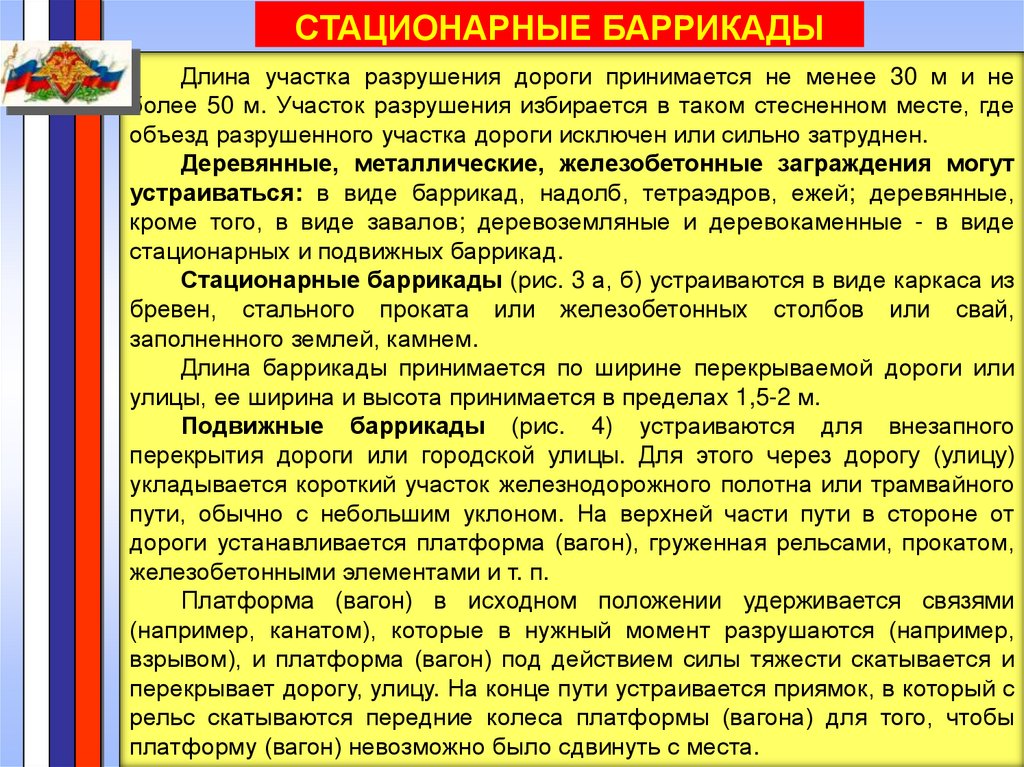

СТАЦИОНАРНЫЕ БАРРИКАДЫ
Длина участка разрушения дороги принимается не менее 30 м и не
более 50 м. Участок разрушения избирается в таком стесненном месте, где
объезд разрушенного участка дороги исключен или сильно затруднен.
Деревянные, металлические, железобетонные заграждения могут
устраиваться: в виде баррикад, надолб, тетраэдров, ежей; деревянные,
кроме того, в виде завалов; деревоземляные и деревокаменные - в виде
стационарных и подвижных баррикад.
Стационарные баррикады (рис. 3 а, б) устраиваются в виде каркаса из
бревен, стального проката или железобетонных столбов или свай,
заполненного землей, камнем.
Длина баррикады принимается по ширине перекрываемой дороги или
улицы, ее ширина и высота принимается в пределах 1,5-2 м.
Подвижные баррикады (рис. 4) устраиваются для внезапного
перекрытия дороги или городской улицы. Для этого через дорогу (улицу)
укладывается короткий участок железнодорожного полотна или трамвайного
пути, обычно с небольшим уклоном. На верхней части пути в стороне от
дороги устанавливается платформа (вагон), груженная рельсами, прокатом,
железобетонными элементами и т. п.
Платформа (вагон) в исходном положении удерживается связями
(например, канатом), которые в нужный момент разрушаются (например,
взрывом), и платформа (вагон) под действием силы тяжести скатывается и
перекрывает дорогу, улицу. На конце пути устраивается приямок, в который с
рельс скатываются передние колеса платформы (вагона) для того, чтобы
платформу (вагон) невозможно было сдвинуть с места.

44.

ПОДВИЖНАЯ БАРРИКАДЫ

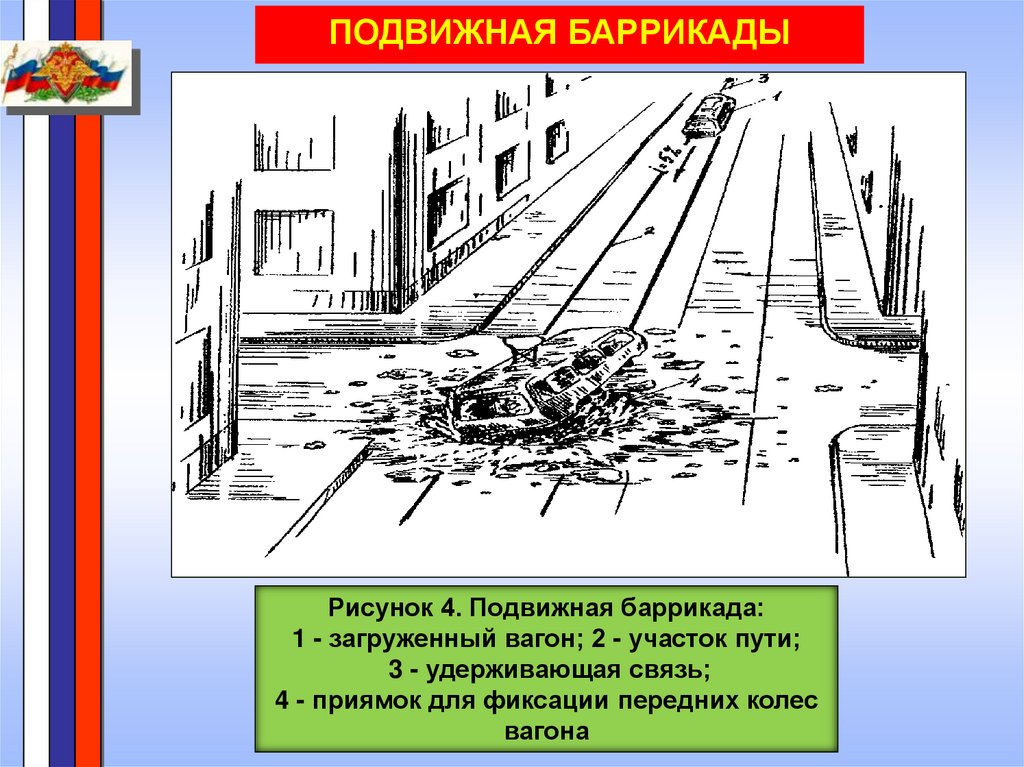

Рисунок 4. Подвижная баррикада:
1 - загруженный вагон; 2 - участок пути;
3 - удерживающая связь;
4 - приямок для фиксации передних колес
вагона

45.

НАДОЛБЫ
Надолбы устраиваются из бревен диаметром 25...30 см,
железобетонных или стальных балок, столбов длиной 3 м,
установленных на глубину 1,5...2 м под углом 60…75° в 3...5 рядов в
шахматном порядке.
Надолбы, оплетенные колючей проволокой, одновременно
становятся и противопехотным заграждением.

46.

ЗАВАЛЫ
Завалы устраиваются в лесу
для перекрытия лесных дорог и
просек. Для устройства завала
деревья диаметром не менее 20
см валятся крест-накрест (рис. 6.)
вершинами в сторону противника.
Для этого деревья подпиливаются
на 3/4 диаметра на высоте 0,7-1,2
м с тем, чтобы упавшее дерево
сохраняло связь с оставленным
пнем, а сам пень, кроме того,
выполнял бы функцию надолба.
Завал может быть устроен в лесу только на таких участках, где в
полосе глубиной не менее 50 м через каждые 5-6 м, имеются деревья
диаметром свыше 20 см. Глубина завала принимается не мене 30 м. Завалы
усиливают оплеткой деревьев колючей проволокой и установкой мин и
фугасов.
Для быстрого устройства заграждений на дорогах, на проездах и
улицах городов, а также для закрытия проездов между баррикадам
применяются
металлические
или
железобетонные
ежи,
которые
устанавливаются в 2-4 ряда в шахматном порядке и для большей
устойчивости, как правило, скрепляются между собой металлическими или
железобетонными балками или бревнами.

47.

НЕВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ БЫВАЮТ
Невзрывные заграждения могут быть
Переносные заграждения
Постоянные
- проволочные сети на
высоких и низких кольях;
- проволочные заборы;
- проволока в наброс;
- силки и петли;
- засеки в лесу и т.п.
(рис.7) применяются в
основном для быстрого
закрытия проходов,
разрушенных участков
заграждений, а также в
случаях, когда возведение
других заграждений
затруднено.
- малозаметные проволочные
сети;
- заграждения из гирлянд
колючей и гладкой проволоки;
- спирали;
- рогатки;
- ежи.

48.

ПРОТИВОТАНКОВЫЕ НЕВЗРЫВНЫЕ
ЗАГРАЖДЕНИЯ
Металлические ежи применяются для быстрого закрытия дорог,
улиц населенных пунктов и проходов в других заграждениях.
Ежи устанавливаются в шахматном порядке в два-четыре ряда.
Расстояние между рядами 2 м.
Для большей прочности ежи между собой скрепляются балками и
бревнами, которые в свою очередь проволокой крепятся к надолбам.

49.

ХАРАКТЕРИСТИКИ НЕВЗРЫВНЫХ
ПРОТИВОПЕХОТНЫХ ЗАГРАЖДЕНИЙ

50.

ХАРАКТЕРИСТИКИ НЕВЗРЫВНЫХ
ПРОТИВОПЕХОТНЫХ ЗАГРАЖДЕНИЙ

51.

ХАРАКТЕРИСТИКИ НЕВЗРЫВНЫХ
ПРОТИВОПЕХОТНЫХ ЗАГРАЖДЕНИЙ

52.

ХАРАКТЕРИСТИКИ НЕВЗРЫВНЫХ
ПРОТИВОПЕХОТНЫХ ЗАГРАЖДЕНИЙ
Малозаметные проволочные сети из стандартных
пакетов МЗП заводского изготовления являются не только
противопехотным,
но
и
хорошим
противотанковым
заграждением, особенно при установке их на скатах и в
сочетании с минно-взрывными заграждениями.
Тросовые заграждения устраиваются на лесных
дорогах, в населенных пунктах и на дорогах, вдоль которых с
обеих сторон имеются посадки деревьев диаметром не менее
25 см. Для их устройства используются стальные тросы
толщиной не менее 15 мм, которые натягиваются через дорогу
на высоте 1,2-1,5 м и надежно крепятся к деревьям на
обочинах дороги. Тросы могут натягиваться в 3-5 рядов с
расстоянием 5-10 м между рядами. Преимуществом тросового
заграждения является то, что оно не закрывает обзора
местности и позволяет вести прицельный огонь по
приближающимся машинам и танкам, в то же время для
противника оно малозаметно.
В пустынно-степной местности могут устраиваться
«волчьи ямы», а зимой применяться обледенение скатов.

53.

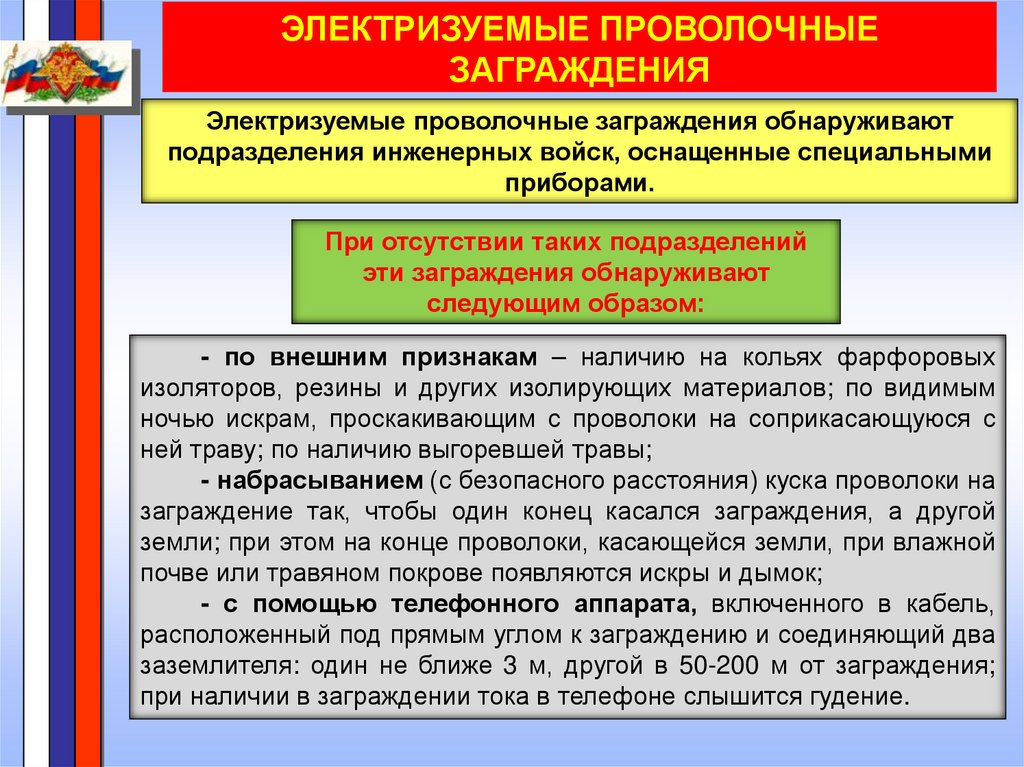

ЭЛЕКТРИЗУЕМЫЕ ЗАГРАЖДЕНИЯ
Электризуемое заграждение обычно представляет собой
специальное, устроенное для этих цепей проволочное или тросовое
заграждение, на которое подано электрическое напряжение.
Могут устраиваться также почвенные и водные электризуемые
заграждения, в которых за счет проводимости грунта и воды между
разнесенными электродами создается электрическое поле.
Первый режим используется в охранных заграждениях, второй - в
боевых заграждениях.
На заблаговременно подготавливаемых позициях и тыловых
рубежах, а также для прикрытия важных объектов в глубине обороны
электризуемые заграждения могут устраиваться в виде проволочных
заборов на высоких или низких кольях, на все или часть проволок,
которых подано напряжение.
Вместо проволочного забора может быть установлена на
специальных колышках сетка П-5 (№ 100) в вертикальном,
горизонтальном или наклонном (под углом 70° в сторону противника)
положении.
Для прикрытия позиций войск в полосе обеспечения, на переднем
крае и в тактической глубине, а также для прикрытия пунктов
управления, складов, мостов, тоннелей и др. объектов применяются
табельные передвижные средства: комплекты электризуемых
заграждений ЭЗ-6 и ЭЗ-М.

54.

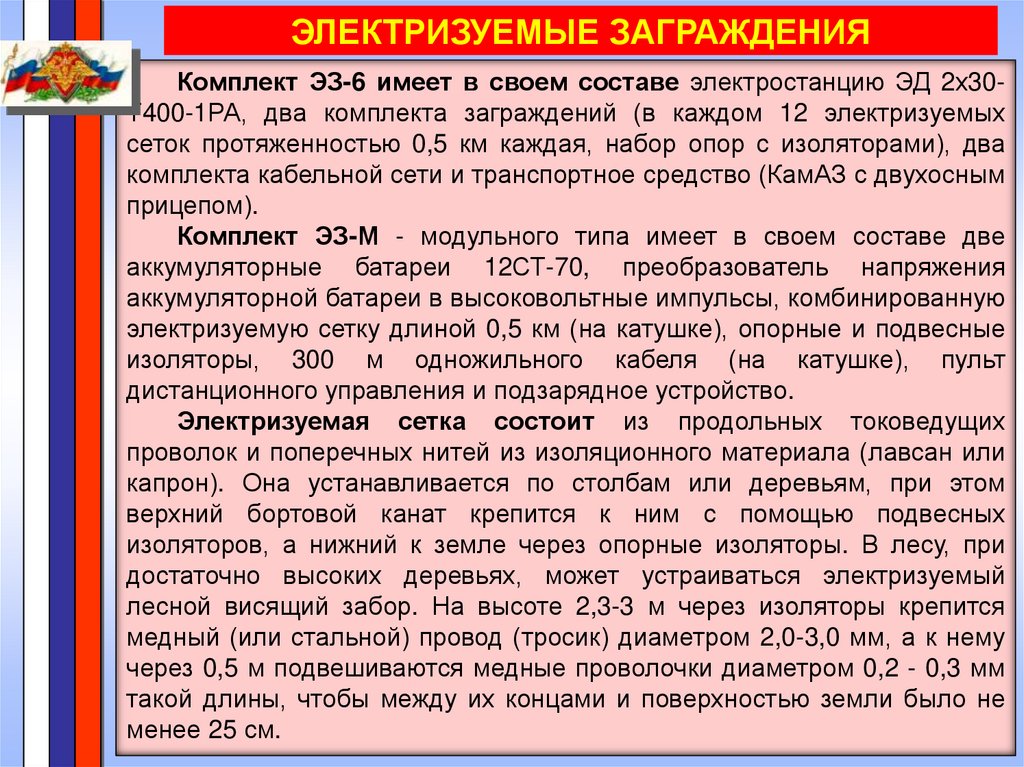

ЭЛЕКТРИЗУЕМЫЕ ЗАГРАЖДЕНИЯ
Комплект ЭЗ-6 имеет в своем составе электростанцию ЭД 2х30Т400-1РА, два комплекта заграждений (в каждом 12 электризуемых
сеток протяженностью 0,5 км каждая, набор опор с изоляторами), два
комплекта кабельной сети и транспортное средство (КамАЗ с двухосным
прицепом).
Комплект ЭЗ-М - модульного типа имеет в своем составе две
аккумуляторные батареи 12СТ-70, преобразователь напряжения
аккумуляторной батареи в высоковольтные импульсы, комбинированную
электризуемую сетку длиной 0,5 км (на катушке), опорные и подвесные
изоляторы, 300 м одножильного кабеля (на катушке), пульт
дистанционного управления и подзарядное устройство.
Электризуемая сетка состоит из продольных токоведущих
проволок и поперечных нитей из изоляционного материала (лавсан или
капрон). Она устанавливается по столбам или деревьям, при этом
верхний бортовой канат крепится к ним с помощью подвесных
изоляторов, а нижний к земле через опорные изоляторы. В лесу, при
достаточно высоких деревьях, может устраиваться электризуемый
лесной висящий забор. На высоте 2,3-3 м через изоляторы крепится
медный (или стальной) провод (тросик) диаметром 2,0-3,0 мм, а к нему
через 0,5 м подвешиваются медные проволочки диаметром 0,2 - 0,3 мм
такой длины, чтобы между их концами и поверхностью земли было не
менее 25 см.

55.

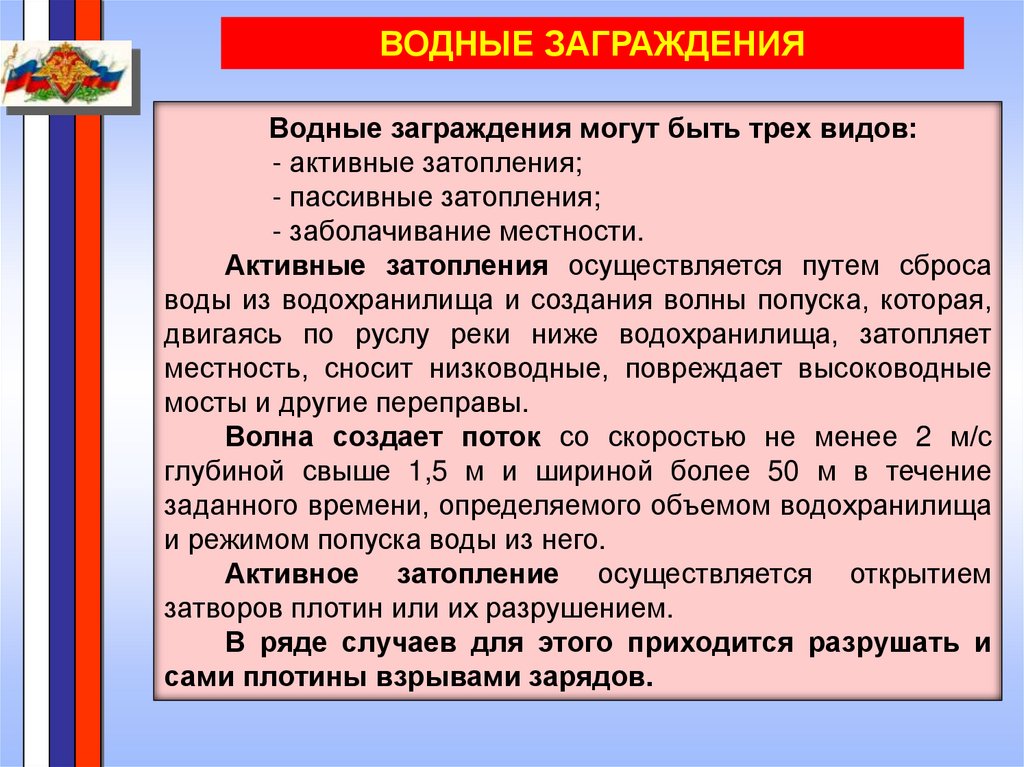

ВОДНЫЕ ЗАГРАЖДЕНИЯ
Водные заграждения могут быть трех видов:
- активные затопления;
- пассивные затопления;
- заболачивание местности.
Активные затопления осуществляется путем сброса
воды из водохранилища и создания волны попуска, которая,
двигаясь по руслу реки ниже водохранилища, затопляет
местность, сносит низководные, повреждает высоководные
мосты и другие переправы.
Волна создает поток со скоростью не менее 2 м/с
глубиной свыше 1,5 м и шириной более 50 м в течение
заданного времени, определяемого объемом водохранилища
и режимом попуска воды из него.
Активное затопление осуществляется открытием
затворов плотин или их разрушением.
В ряде случаев для этого приходится разрушать и
сами плотины взрывами зарядов.

56.

ВОДНЫЕ ЗАГРАЖДЕНИЯ
Пассивные затопления осуществляются путем устройства
одного
или
нескольких
последовательно
расположенных
водохранилищ, увеличивающих глубину и ширину реки, ручья.
Глубина воды при пассивном затоплении должна быть не
меньше 1,5 м и его ширина не менее 30 м.
Пассивное
затопление
устраивается
перекрытием
водопропускных
отверстий
гидротехнических
и
дорожных
сооружений, а также устройством плотин (земляных, каменнонабросных, шпунтовых).
Плотины создаются при помощи средств механизации или
взрывами зарядов с направленным перемещением грунта.
Заболачивание
местности
устраивается
путем
переувлажнения грунта в долинах рек, ручьев. Оно достигается
прекращением или ограничением стока воды на участках местности с
малыми уклонами, высоким уровнем грунтовых вод, на болотистых
поймах рек и ручьев.
Заболачивание местности может возникнуть как повторное
заграждение после прохождения волны попуска при активном
затоплении.
Заболоченные участки должны иметь ширину не менее 50 м и
толщину разжиженного грунта не менее 0,5 м.

57.

ОГНЕВЫЕ И ОГНЕВОДНЫЕ ЗАГРАЖДЕНИЯ
При наличии значительных запасов горючего могут
устраиваться огневые и огневодные заграждения.
Огневые заграждения устраиваются в основном как средства
усиления
противотанковых
рвов.
Для
этой
цели
отрытый
противотанковый ров заполняют слоем нефти или продуктов ее
переработки и в нужный момент воспламеняют. Для того чтобы горючее
не просачивалось в грунт, дно и стенки рва на всю их высоту изолируют
глиняным замком или слоем резины, полиэтиленовой пленки.
По опыту боевых действий в Ираке такие противотанковые рвы
устраивались участками по 1 км, между которыми делались перемычки
протяженностью 10-50 м (рис. 9).
Каждый ров протяженностью 1000 м одновременно воспламенялся
в нескольких точках (5-6). Скорость распространения пламени по
поверхности слоя нефти сильно зависит от температуры воздуха и слоя
нефти. В условиях Ирака эта скорость в среднем составляла 2 м/с.
Температура пламени достигала 1000-1200° С, а его высота 20-40 м.
Заградительный
эффект
огневого
заграждения
характеризуется не только высокой температурой и размерами зоны
горения, но и малым содержанием кислорода и высокой концентрацией
окиси углерода в воздухе в зоне горения и вблизи нее, а также
образованием сильных воздушных потоков вблизи очагов горения,
втягивающих в зону горения различные предметы, личный состав и
даже автомобили.

58.

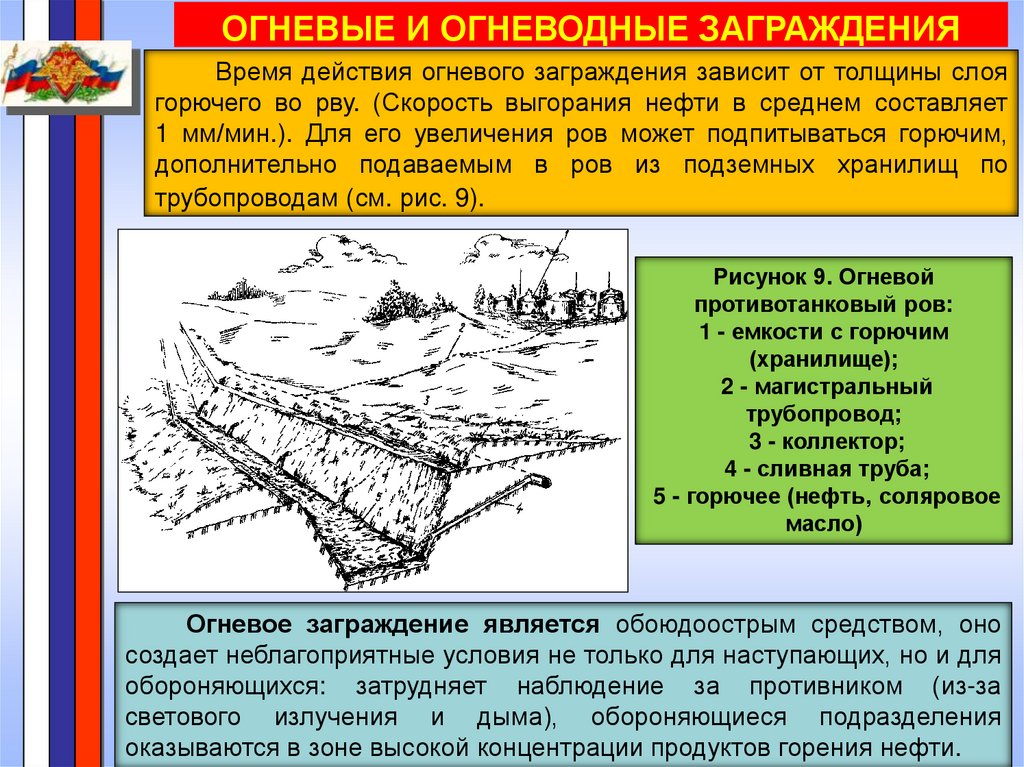

ОГНЕВЫЕ И ОГНЕВОДНЫЕ ЗАГРАЖДЕНИЯ
Время действия огневого заграждения зависит от толщины слоя
горючего во рву. (Скорость выгорания нефти в среднем составляет
1 мм/мин.). Для его увеличения ров может подпитываться горючим,
дополнительно подаваемым в ров из подземных хранилищ по
трубопроводам (см. рис. 9).
Рисунок 9. Огневой
противотанковый ров:
1 - емкости с горючим
(хранилище);
2 - магистральный
трубопровод;
3 - коллектор;
4 - сливная труба;
5 - горючее (нефть, соляровое
масло)
Огневое заграждение является обоюдоострым средством, оно
создает неблагоприятные условия не только для наступающих, но и для
обороняющихся: затрудняет наблюдение за противником (из-за
светового излучения и дыма), обороняющиеся подразделения
оказываются в зоне высокой концентрации продуктов горения нефти.

59.

ОГНЕВЫЕ И ОГНЕВОДНЫЕ ЗАГРАЖДЕНИЯ
Огневодное заграждение устраивается путем разлития слоя
горючего на поверхности воды и последующего его воспламенения.
Для этого целесообразно использовать оросительные каналы,
открытые водоемы со стоячей водой, ручьи и небольшие реки
(шириной до 100 м) со слабым течением (до 0,5 м/с).
Толщина слоя горючего на поверхности воды для надежного
его воспламенения должна быть не менее критической, которая для
бензина составляет 0,6 мм, для нефти и других нефтепродуктов — 3
мм; при этом критический расход горючего на 1 м2 поверхности воды
составляет для бензина 6 л/м2, для нефти и нефтепродуктов 3 л/м2.
На реках для предотвращения сноса слоя горючего и его
удержания необходимо устраивать через каждые 5—10 м дощатые
перегородки,
удерживаемые
якорями,
или
поплавковые
трособревенчатые боны (рис. 10).
Для воспламенения нефти подготавливаются очаги ее
воспламенения из смеси, содержащей 60 % бензина, 25 % мазута и
15 % керосина. Эта смесь должна составлять примерно 10 % от
общего количества выливаемого горючего и подаваться на
заграждение последней порцией перед воспламенением горючего.
Непосредственное его воспламенение осуществляется фосфорными
или
натриевыми
гранатами,
электровоспламенительными
устройствами или огнеметами.

60.

ОГНЕВЫЕ И ОГНЕВОДНЫЕ ЗАГРАЖДЕНИЯ
Рисунок 10.
Трособревенчатые боны
для охраны мостов на реке:
1 - трособревенчатые боны;
2 - проволочная скрутка с
кольцом;
3 - трос d=10-16 мм;
4 - скобы для соединения
бревен;
5 - сетка проволочная;
6 - якорь (камень); 7 бревно
Ширина огневодного заграждения, по возможности, должна быть
небольшой (не более 10-20 м), т. к. при большей глубине и значительной
протяженности заграждения затрудняется приток кислорода в зону
горения.
Для ограничения зоны горения на реках вдоль их течения могут
устраиваться
не
только
поперечные,
но
и
продольные
трособревенчатые боны, образуя на поверхности воды карты очагов
горения.
Площадь одной такой карты очага горения не должна превышать
5000 м2 при скорости течения не выше 0,5 м/с и ширине заграждения не
более 20 м.

61.

ОГНЕВЫЕ И ОГНЕВОДНЫЕ ЗАГРАЖДЕНИЯ
При скорости течения от 0,5 м/с до 1 м/с площадь карты не
может быть больше 500 м2.
При больших скоростях течения устраивать огневодные
заграждения нецелесообразно.
Противотанковые
и
противопехотные
невзрывные
заграждения применяют самостоятельно в сочетании одно с
другим, их можно усиливать минно-взрывными заграждениями и
средствами сигнализации.
Расположение невзрывных заграждений не должно быть
шаблонным.
При устройстве таких заграждений в них оставляют проходы
для пропуска своих войск, а для быстрого закрытия их готовят
необходимое количество мин или переносных заграждений.
Кроме минно-взрывных и невзрывных заграждений
устраиваются и комбинированные заграждения, которые
представляют собой сочетание ПТ и ПП невзрывных заграждений
или это сочетание с усилением минно-взрывных заграждений, а
также средствами сигнализации.
При устройстве таких заграждений должны приниматься меры,
которые исключили бы поражение своих войск.

62.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Минно-взрывные
заграждения
устраиваются
направлениям и рубежам.
Основными характеристиками заграждения являются:
- плотность;
- эффективность.
по
Под плотностью заграждений, устраиваемых перед позицией
(районом), понимается отношение протяженности заграждения к
протяженности фронта позиции (района). Плотность заграждений на
направлении определяется как отношение общей протяженности
заграждений к средней ширине фронта направления. Плотность МВЗ в
районе может определяться отношением заминированной площади к
общей площади района. Наибольшие плотности МВЗ устраиваются на
главных направлениях.
Под эффективностью заграждений обычно подразумевают
вероятную величину потерь противника и время его задержки на
заграждениях.
Минно-взрывные заграждения (МВЗ) составляют основу
инженерных заграждений, подразделяются: на управляемые и
неуправляемые и устраиваются в виде: минных полей, групп мин
и фугасов, узлов, полос и зон заграждений.

63.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Для устройства МВЗ применяют:
- противотанковые;
- противопехотные;
- противодесантные;
- противотранспортные;
- специальные объектные мины;
- а также заряды ВВ.
В комплексе с минно-взрывными заграждениями могут
устанавливаться сигнальные мины.
Любая инженерная мина состоит:
- из заряда ВВ, взрывателя или взрывательного устройства
(датчика цели взрывателя и собственно взрывателя) и корпуса;
- корпус мины может отсутствовать, если в качестве заряда
применено ВВ повышенной прочности.
Мины, как правило, имеют:
- предохранители, т. е. устройства, обеспечивающие безопасность
при их установке, а в ряде случаев элементы неизвлекаемости и
необезвреживаемости, затрудняющие снятие и обезвреживание мин;
- самоликвидаторы и (или) самодеактиваторы, вызывающие взрыв
мины или перевод ее в безопасное состояние через заданный
промежуток времени.

64.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
По способу приведения в действие мины разделяют на
неуправляемые и управляемые.
Неуправляемые взрываются от воздействия на датчик цели
мины расчетной цели (человека, танка, БМП, автомобиля) или по
истечении заданного промежутка времени (времени замедления).
Управляемые мины взрываются или переводятся из
безопасного состояния в боевое и обратно по команде, передаваемой
по проводам или по радио.
По срокам замедления различают мины:
- мгновенного действия, переходящие в боевое состояние сразу
же после их установки (или по истечении небольшого срока
предохранения);
- замедленного действия, автоматически срабатывающие или
переходящие в боевое состояние по истечении заданного срока
замедления.
В зависимости от конструкции взрывательного устройства
различают мины: контактные и неконтактные.
Контактные срабатывают при непосредственном воздействии
расчетной цели на датчик цели взрывателя мины, а неконтактные от
воздействия физического поля цели (магнитного; акустического,
сейсмического, вибрационного, инфракрасного и др.).
По способу воздействия физического поля цели (магнитного;
акустического, сейсмического, вибрационного, инфракрасного и др.).

65.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
По способу установки различают мины:
- извлекаемые, которые можно извлечь с места установки и
неизвлекаемые - взрывающиеся при такой попытке;
- обезвреживаемые - позволяющие извлечь взрыватель или
перевести его в безопасное состояние и необезвреживаемые взрывающиеся при такой попытке.
По степени взрывоустойчивости различают:
мины обычной и повышенной степени взрывоустойчивости.
По
назначению
мины
делятся
на:
противотанковые,
противопехотные, противотранспортные, противодесантные, речные,
объектные, противосамолетные, противовертолетные и специальные.
Противотанковые мины применяются для поражения танков,
БМП, БТР, самоходных орудий и других бронированных боевых и
транспортных машин.
По характеру наносимого поражения они могут быть:
противогусеничными,
противоднищевыми,
противобортовыми,
противокрышевыми и комбинированного действия;
Поражать цели непосредственным действием продуктов взрыва,
ударной волны или кумулятивным потоком.

66.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Противогусеничные мины (рис. 11) срабатывают при
непосредственном наезде на них гусеницы танка или колеса
автомашины. Масса таких мин, предназначенных для установки в
грунт или на его поверхность, составляет 9-13 кг, заряд ВВ - 5, 5-10 кг.
Масса противогусеничных кумулятивных мин может составлять
1,6-7 кг, заряда ВВ - 1,1-5 кг.
Рисунок 11.
Противотанковая мина ТМ62ПЗ с взрывателем
МВП-62
а - общий вид;
б - разрез мины;
1 - взрыватель;
2 - корпус;
3 - заряд ВВ;
4 - дополнительный
детонатор

67.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Противоднищевые мины (рис. 12) взрываются под днищем или
под всей проекцией танка и в зависимости от места взрыва поражают
днище или гусеницу танка. Взрыватели мин срабатывают в результате
наезда на штыревой датчик цели, контакта с сенсорным датчиком
цели или срабатывания неконтактного датчика цели.
Рисунок 12.
Противоднищевая
мина ТМК-2 1 - конус;
2 - облицовка
кумулятивной выемки;
3 - заряд ВВ;
4 - дополнительный
детонатор;
5 - передатчик
детонации; 6 - запал
МД-7м; 7 - взрыватель
МВК-2; 8 - удлинитель
Масса таких мин 2,7-10 кг, заряда ВВ - 1,3-6 кг, заряд может быть
фугасным и кумулятивным. Могут быть и чисто противоднищевые
мины, поражающие только днище танка, но не поражающие его
гусеницы. Такие мины имеют меньшую массу и меньшие габариты и,
как правило, кумулятивные заряды и неконтактные датчики цели

68.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Противотанковые противобортовые мины существуют двух
типов. В первом из них (рис. 13) используют кумулятивные гранаты,
автоматически выстреливаемые из трубчатой направляющей по
движущейся цели в результате ее воздействия на датчик цели.
Во втором типе (рис. 14) используется мощный кумулятивный
заряд, формирующий при взрыве ударное ядро, которое поражает
борт танка при его воздействии на датчик цели мины.
Рисунок 13.
Противотанковая
мина М-66:
1 - пусковая установка с
противотанковой гранатой;
2 - противотанковая
граната;
3 - выключатель;
4 - инфракрасный (ИК)
приемник; 5 - ИК-луч;
6 - ИК-источник;
7 - блок управления;
8 - геофон (вибрационный
датчик); 9 - кабель

69.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Рисунок 14. Противотанковая мина ТМ-83:
1 - корпус; 2 - заряд ВВ; 3 - оптический датчик цели;
4 - предохранительно-исполнительный механизм;
5 - сейсмический датчик цели;
6 - запал МД-5м;
7 - элементы крепления мины при установке

70.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Противокрышевая мина (рис. 15) при воздействии на ее датчик
цели физических полей танка выстреливает в его направлении
поражающий элемент, который, имея кумулятивный заряд и
неконтактный датчик цели, взрывается на расстоянии 10-13 м от
танка и поражает его крышу ударным ядром.
Рисунок 15. Противотанковая
противокрышевая мина BLU
101/В:
а - мина BLU 101/В; 1 - корпус
мины; 2 - датчик цели; 3 механизм дальнего взведения;
4 - стабилизаторы; б - схема
действия мины: 1 - сброс
кассеты, 2 - раскрытие кассеты;
3 - разделение мин; 4 снижение мины; 5 стабилизация мины на земле и
отсоединение парашюта; 6 развертывание и включение
датчиков цели;
7 - отстрел боевого элемента и
поражение цели.

71.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Основными противотанковыми минами ВС РФ являются
мины серии ТМ-62. Противотанковые мины ТМ-62М и ТМ-62ПЗ
состоят из корпуса, заряда взрывчатого вещества, дополнительного
детонатора и взрывателя. Для удобства переноски мины имеют
съемную ручку. Взрыватели в минах взаимозаменяемы.
При установке ПТМ типа ТМ-62 необходимо: вывинтить
(вынуть) пробку из мины и убедиться в правильности положения
резиновой прокладки мины; ввинтить взрыватель в мину и подтянуть
его ключом; установить мину в лунку или на поверхность; снять с
взрывателя предохранительную чеку и резко нажать кнопку
пускателя; замаскировать мину. Установка противотанковой мины
представлена на рис.16, 17.
Рисунок 17. Установка
противотанковой мины
в болотистом грунте:
1 - маскирующий
дерн;
2 - мина; 3 - подкладка
из досок (жердей,
хвороста);
4 - обсыпка грунтом

72.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Необходимо знать, что установка ПТМ на поверхность грунта
производится в следующих случаях:
- при мерзлом или особо твердом грунте;
- при наличии снежного покрова глубиной более 25 см;
- при установке с вертолета;
- при минировании непосредственно
на
боевых
курсах
наступающих танков противника (когда нет времени на установку
мин в грунт).
Во всех остальных случаях мины устанавливаются в грунт. При
наезде гусеницы или колеса на мину ТМ-62 верхняя крышка взрывателя
скалывается и подается вниз, освобождая предохранительные шарики,
которые выкатываются и освобождают ударник. Ударник под
воздействием пружины идет вниз и накалывает капсюль детонатора,
который инициирует ВВ заряда. Происходит взрыв, и разрушают гусеницу
или колесо.
Мина ТМК-2 приводится в действие от штыревого взрывателя МВК-2.
При движении танка днище отклоняется внутрь, нагибается трубка, которая
поворачивает катушки и через тросик освобождает шарики. Шарики
взрывателя выкатываются и освобождают ударник. Ударник выкалывает
капсюль и воспламеняет заменитель. Через 0,3 сек. взрывается капсюльдетонатор и подрывает тротиловую шашку, от которого по детонирующему
шнуру передаются взрыв основному заряду. При взрыве основного заряда
формируется кумулятивная струя и пробивает днище танка.

73.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Более сложное устройство имеют неконтактные взрыватели.
Неконтактные взрыватели могут срабатывать в различных условиях в
зависимости от их конструкции. Одни срабатывают при прохождении
танка, БТР, БМП над ними или рядом с ними, другие после прохождения
определенного количества техники и т.д.
Таблица 1. Характеристики противотанковых мин Вооруженных сил РФ
Характеристики
Тип мины
ТМ -62М
ТМ-62 П2/ПЗ
Противогусеничная
Противогусеничная
Тип противотанковых мин
ТМ;72
ТМК-2
ТМ-83
Противоднищевая
кумулятив ная
250
128
320
320
Размеры, мм:
128
128
диаметр высота
7,0-7,5
7,0 - 7,5
2,5
Масса, кг: заряда
9,5-10.0
9,5-10,0
6,0
ВВ
мины
Металл
Пластмасса
Металл
Материал
корпуса
Контакт- ный Контактный Неконтакт- ный,
Марка
МВЧ-62,
МВП-62
маг-нитный
взрывателя
МВШ-62
Противо- бортовая,
Кассетная,
Противоку-мулятивная на
кумулятивная,
днищевая
принципе ударного комбинированного
кумулятив ная
ядра
дествия
307
250
330x84x84
265
440
6,0 - 6,7
12,0
9,6
20,4
1,8
4,9
Металл
Металл
Металл
МВК-2
Неконтактный, с
сейсмическими
Неконтактный,
магнитный
8-12
-
-
МВН- 72
Усиление
срабатывания, кгс
150-250
150-250
Характер
повреждений
Перебивает
гусеницу,
пробивает
днище
Перебивает
гусеницу,
пробивает
днище
Вручную
средствами
механизации
Вручную
средствами
механизации
Способ
установки
ПTM-3
200 - 500
Перебивает
Пробивает в броне
Перебивает
гусеницу,
Перебивает
толщиной 100 мм
гусеницу,
пробивает
гусеницу,
отверстие D = 80 пробивает днище,
днище
пробивает днище мм на расстоянии поражает экипаж и
толщиной до
до 50 м
агрегаты
100 мм
внутри танка
Вручную и
Средствами
раскладкой с
Вручную
Вручную
дистанционного
автомобиля
минирования

74.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Противопехотные
мины
(ППМ)
поражения живой силы противника.
предназначены
для
Они подразделяются на:
- фугасные мины (ПМН, ПМН-2, ПМН-4, ПФМ-1);
- пулевые мины (ПМП);
- осколочные:
- кругового поражения (ПОМЗ-2М, ОЗМ-72, ПОМ-1C, ПОМ-2);
- направленного поражения (МОН-50, МОН-90).
Противопехотные
мины состоят из корпуса,
основного
заряда
взрывчатого
вещества,
взрывателя (рис. 18) серии
МУВ, запала МД-2 или МД5М
Рисунок 18. Взрыватели:
а – МУВ - 3 с запалом;
б – МУВ - 4 без запала

75.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Мина ПМН и мина ПМН-2 имеют пластмассовый корпус. Принцип
действия мины ПМН-2 следующий: при нажатии на мину крышка и
шток опускаются; боевой выступ штока выходит из зацепления с
ударником, он освобождается и под действием боевой пружины
накалывает запал МД-9, который, взрываясь, вызывает взрыв мины.
Порядок установки мины ПМН-2 следующий:
- отрыть лунку по диаметру мины глубиной 3-4 см;
- установить мину в лунку;
- придерживая мину одной рукой за корпус, другой рукой повернуть
предохранительный шток до среза чеки;
- выдернуть предохранительный шток;
- замаскировать мину.
Мины серии ПМН снимать категорически запрещается.
Они могут уничтожаться механическим (наезд на них минными
тралами) или взрывным способом с помощью накладных зарядов.
Мина ПОМЗ-2М применяется со взрывателями серии МУВ.
Принцип действия мины: при натяжении проволочной растяжки
выдергивается боевая Р-образная чека из взрывателя, ударник
освобождается и под действием боевой пружины накалывает запал,
который, взрываясь, вызывает взрыв мины; корпус мины дробится на
осколки, которые, разлетаясь, наносят поражение.

76.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Разновидностью осколочных мин являются выпрыгивающие
мины (рис. 19), которые при воздействии на датчик цели
выбрасываются вышибным зарядом в воздух на высоту 0,6- 1,5 м и
там взрываются, поражая обычно групповую цель.
По характеру разлета осколков различают мины кругового
поражения и направленного действия
Рисунок 19. Противопехотная мина
ОЗМ-72 с МВЭ-НС:
1 - мина ОЗМ-72;
2 - исполнительный блок;
3 - блок питания;
4 - обрывной датчик цели
Мина ОЗМ-72 (рис. 19) также применяется со взрывателями серии МУВ.
Принцип действия мины: при натяжении проволочной растяжки выдергивается
Р-образная боевая чека, срабатывает взрыватель МУВ (рис. 18), ударник которого
накалывает капсюль - воспламенитель; огонь воспламеняет вышибной заряд;
через 0,3 - 0,45 с под действием пороховых газов корпус выбрасывается из
направляющего стакана, при этом тросик разматывается; при вылете корпуса
мины на высоту, равную длине тросика (0,9 - 1,1 м), сжимается боевая пружина,
клиновидный замок освобождает ударник, который под действием боевой
пружины накалывает капсюль-воспламенитель, взрываются капсюль- детонатор
№ 8-А, дополнительный детонатор и заряд мины; осколки, заключенные в
корпусе, разлетаясь в стороны, наносят поражение.

77.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Для установки мины ОЗМ-72 (рис. 20) необходимо:
Рисунок 20. Установка мины
ОЗМ-72 в грунт:
1 - деревянные колышки;
2 - проволочная растяжка;
3 - металлический колышек,
4 - трос с карабинами;
5 - мина ОЗМ 72 с взрывателем
МУВ-3
- отрыть лунку по диаметру мины
глубиной 18 - 20 см;
- установить мину в лунку;
- вывинтить пробку, установить в мину
капсюль-детонатор дульцем вниз и снова
завинтить пробку;
- свободное пространство вокруг мины
засыпать фунтом и утрамбовать его тупым
концом деревянного колышка;
- забить на расстоянии 0,5 м от мины в
сторону
противника
металлический
колышек (забивают выемкой в сторону
мины, его высота над поверхностью
грунта должна быть 15-18 см);
- растянуть трос с карабинами,
зацепив
карабин,
прикрепленный
к
проволоке, за скобу пробки;
- продеть в отверстие металлического
колышка два других карабина этого троса,
не допуская его скручивания;
- зацепить за карабин троса конец
проволочной растяжки и, двигаясь вдоль
фронта, размотать растяжку на половину
длины;

78.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Для установки мины ОЗМ-72 (рис. 20) необходимо:
- свободное пространство вокруг мины засыпать фунтом и утрамбовать его
тупым концом деревянного колышка;
- забить на расстоянии 0,5 м от мины в сторону противника металлический
колышек (забивают выемкой в сторону мины, его высота над поверхностью
грунта должна быть 15-18 см);
- растянуть трос с карабинами, зацепив карабин, прикрепленный к
проволоке, за скобу пробки;
- продеть в отверстие металлического колышка два других карабина этого
троса, не допуская его скручивания;
- зацепить за карабин троса конец проволочной растяжки и, двигаясь вдоль
фронта, размотать растяжку на половину длины;
- забить на расстоянии 7,5 м от металлического колышка деревянный
колышек, пропустить растяжку через прорезь на его верхнем конце и,
продолжая движение, размотать растяжку на всю длину;
- в конце растяжки забить второй деревянный колышек; привязать к
колышку растяжку, натянув ее с небольшой слабиной (провисание растяжки в
средней части должно быть 2-3 см); натянуть в таком же порядке вторую
растяжку;
- подойти к мине и отвинтить колпачок, закрывающий капсюльвоспламенитель;
- проверить наличие и исправность металлоэлемента и резака у взрывателя
МУВ-3 и навинтить взрыватель на втулку с капсюлем-воспламенителем;
- боевую чеку взрывателя повернуть кольцом в сторону металлического
колышка;

79.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Для установки мины ОЗМ-72 (рис. 20) необходимо:
- отстегнуть карабин от скобы пробки и зацепить его за боевую
чеку;
- замаскировать мину (слой фунта сверху мины должен быть не
более 3 см);
- убедившись в надежном удержании боевой чеки, выдернуть из
взрывателя предохранительную чеку;
- отойти от мины, не задевая растяжки.
При установке мины в мягком (болотистом) грунте для обеспечения
более надежного вылета мины под нее подкладывают обрезок доски
толщиной не менее 2,5 см и размером не менее 15x15 см.
Снимать установленную противопехотную мину ОЗМ-72
категорически запрещается.
Мины МОН-50 (90) (рис. 21) устанавливаются, как правило, в
управляемом варианте и взрываются от электродетонатора ЭДП-Р или
механическим способом с взрывателем серии МУВ.
Принцип действия мины следующий: при подаче импульса тока
или натяжении проволочной растяжки (выдергивается Р-образная
боевая чека) мина взрывается; осколки разлетаются в основном в
сторону прицеливания и наносят поражение.
Внимание, на верхней части корпуса мины имеется стрелка,
указывающая направление действия мины.

80.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Мины серии МОН рекомендуется применять при минировании
различных дефиле (подступы к мостам и переправам, берега в местах
высадки десанта, улицы в населенных пунктах, дороги в горах и лесу.
Рисунок 21. Противопехотная мина МОН-90:
а - мина, установленная на крышке ящика; б - разрез мины;
1 - корпус;2 - электродетонатор ЭДП-р; 3 - прицел;
4 - заряд ВВ; 5 - запальное гнездо; 6 - осколки; 7 - скоба;
8 - гнездо для крепления стойки

81.

МИННО-ВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Таблица 2. Характеристики противопехотных мин ВС РФ
Характеристики
Тип противопехотных мин
ПМН
Тип мины
ПМН-2
Фугасная Фугасная
ПМН-4
ПОМЗ-2М
ОЗМ-72
МОН-50
Фугасная
Осколочная,
кругового
поражения
Осколочна я,
кругового
поражения
, выпрыгивающая
Осколочная,
направленного
поражения
Общая масса
мины, кг
0,55
0,4
0,32
1,2
5,0
2,0
Масса ВВ. кг
0,2
0,1
0,055
0,075
0,66
0,7
МеханиМеханиЭДП-р, МВЭ-72,
Марка взрывателя Механиче- ческий
ческий
Типа МУ В с МУВ-2(4), МВЭВЗД-ч
ский
встроен- встроенный Р- образной
72
ный
чекой
Усилие
срабатывания, кгс
8-25
5-25
5-15
5
10
-
Пластмасса
Пласт-масса
Металл
Металл
Пластмасса
-
-
-
4
25
До 30
-
-
-
-
-
45-54
(на удалении 50
м)
Материал корпуса Пластмасс
а
Дальность
поражения, м
Ширина зоны
сплошного
поражения, м

82.

ПРОТИВОТАНКОВЫЕ И ПРОТИВОПЕХОТНЫЕ
МИННЫЕ ПОЛЯ
Минные поля (МП) составляет основу МВЗ и представляют собой
участок местности (акватории), на котором в определенном порядке или
бессистемно установлены мины одного или нескольких типов.
Их устанавливают перед позициями войск, на флангах и в
промежутках, на выявившихся направлениях наступления противника, а
также для прикрытия районов расположения войск и объектов.
Существуют следующие основные характеристики минного поля:
- протяженность (ширина) по фронту;
- глубина (расстояние от первого до последнего ряда);
- шаг минирования (расстояние между минами в ряду);
- расход мин каждого типа Q,.
Существует несколько способов установки минных полей:
- вручную (строевым расчетом или по минному шнуру);
- средствами механизации (ГМЗ-З, автомобиль с оборудованным
лотком; ВМР-2;);
- средствами дистанционного минирования (ПКМ-1, ВСМ-1, УМЗ,
артиллерийские и ракетные системы).
Дальность минирования - от нескольких десятков метров (ПКМ-1)
до десятков километров: артиллерийская - 24 км, реактивной
системы заливного огня (РСЗО) - 30 км, авиационная - до 120 км.

83.

ПРОТИВОТАНКОВЫЕ И ПРОТИВОПЕХОТНЫЕ
МИННЫЕ ПОЛЯ
Минные поля бывают:
- противотанковые;
- противопехотные;
- смешанные.
ПТ минное поле, как правило, устанавливается в 3 или 4 ряда.
Шаг минирования зависит от типа применяемых мин:
- тип ТМ-62 с контактными взрывателями (МВЧ-62, МВП-62) - 4 или
5,5 м;
- тип ТМ-62, ТМК-2 со штыревыми взрывателями - 8 - 10 м;
- тип ТМ-72 с неконтактными взрывателями - 8 - 10 м.
Расход мин на один километр МП может составлять:
- для ПТМ с контактными взрывателями - 750 - 1000 шт.;
- для ПТМ с неконтактными взрывателями - 300 - 400 шт.;
- для противоднищевых мин - 350 - 400 шт.
Расстояние между рядами может составлять 20 - 40 м. Тыльный
ряд должен быть удален от позиций не менее чем на 40 м.
Подразделения связи для прикрытия узлов связи от внезапного
прорыва бронированной техники противника будут устанавливать ПТМП
вне соприкосновения с противником.
Вероятность поражения танков, БТР, БМП на минных полях из
мин типа ТМ-62 при расходах 750-1000 шт. на I км составляет 0,65-0,75,
а из мин типа ТМК-2 при расходе 300- 400 шт. на I км. – 0,7 - 0,8.

84.

ПРОТИВОТАНКОВЫЕ И ПРОТИВОПЕХОТНЫЕ
МИННЫЕ ПОЛЯ
Протяженность минного поля определяется протяженностью
участка местности, который необходимо перекрыть заграждениями
перед позицией и исключить или затруднить тем самым его
использование противником.
Любая позиция прикрывается заграждениями неравномерно,
заграждения устанавливаются только на тех участках, где не
предполагается вести активных наступательных действий.
Каждый из таких участков может быть перекрыт одним или
несколькими минными полями, этим и определяется их протяженность.
На нее оказывают влияние характер местности перед позицией, а
также имеющиеся в распоряжении командира силы, боеприпасы.
Например, на Западном ТВД через каждые 1-1,5 км рубежа
минирования проходит грунтовая или улучшенная дорога, поэтому при
применении наземных систем минирования протяженность минных
полей назначается не более 1 км. Именно на такую протяженность
минного поля рассчитана зарядка гусеничных, прицепных минных
заградителей. На пересеченной местности минные поля могут иметь
меньшую протяженность: до 200-300 м при применении минных
заградителей и до 50-100 м при минировании вручную. При применении
дистанционных систем минирования протяженность минного поля
определяется характеристиками применяемой системы.

85.

ПРОТИВОТАНКОВЫЕ И ПРОТИВОПЕХОТНЫЕ
МИННЫЕ ПОЛЯ
Глубина простого минного поля определяется количеством
рядов мин и расстоянием между рядами мин, которые назначаются из
условий обеспечения безопасности работ при установке рядов мин при
помощи минных заградителей.
Так, при установке мин при помощи наземных минных
заградителей минимальное расстояние между рядами мин не должно
быть меньше 15 м, а при применении вертолетных систем минирования
не должно быть меньше 50 м.
При установке мин вручную минимальное расстояние между
рядами мин в противотанковом минном поле назначается из условия,
чтобы танк не смог одновременно подорваться на двух минах соседних
рядов. Для выполнения этого условия, очевидно, расстояние между
рядами мин должно быть больше полной длины гусеницы танка.
Расстояние между рядами осколочных противопехотных мин
должно быть таким, чтобы взрыв мины в одном ряду не поражал мины
в соседних рядах.
Это условие обычно выполняется, если расстояние между
рядами не меньше расстояния между минами в ряду, которое
назначается в 1,5-2 раза больше радиуса сплошного поражения.
При установке минных полей авиационными, ракетными и
артиллерийскими системами минимальная глубина минного поля
определяется рассеиванием боеприпасов при минировании.

86.

ПРОТИВОТАНКОВЫЕ И ПРОТИВОПЕХОТНЫЕ
МИННЫЕ ПОЛЯ
Минные поля минимальной глубины легко могут быть
преодолены противником. Поэтому, если есть возможность, даже
простые минные поля устраиваются такой глубины, чтобы затруднить
противнику их преодоление.
С этой же целью устраиваются составные минные поля и поля
заграждений, глубина которых может достигать 300 м и даже больше с
тем, чтобы исключить проделывание проходов путем однократного
применения табельных зарядов разминирования, которые, как правило,
рассчитаны на проделывание проходов в минных полях, глубина
которых не превышает 100 м.
Количество Q установленных в минном поле мин данного типа,
способ их установки и размещения в пределах поля, а также боевая
эффективность установленных мин полностью определяет и боевую
эффективность минного поля.
При более или менее равномерной установке мин, к которой
обычно стремятся с целью иметь одинаковые боевые характеристики по
всей протяженности минного поля, вместо количества Q установленных
мин в рассмотрение вводят удельный расход мин (т. е. их количество,
приходящееся на единицу длины минного поля)

87.

ПРОТИВОТАНКОВЫЕ И ПРОТИВОПЕХОТНЫЕ
МИННЫЕ ПОЛЯ
или удельный расход мин на единицу площади
Хотя применяются обе эти характеристики, обычно пользуются
только первой из них, а именно, удельным расходом мин на единицу
длины минного поля.
Очевидно, вторая величина - удельный расход мин на единицу
площади - связана с первой простой зависимостью
где Н — глубина минного поля.
В зависимости от типа и характеристик применяемых мин
удельный расход мин в минном поле может составлять от 0,25 1/м до 4,0
1/ми более.
Так в типовом простом противотанковом минном поле при
применении тяжелых противогусеничных мин = 0,75-1,5 1/м,
противоднищевых мин = 0,25-0,5 1/м.
В противопехотных минных полях из фугасных мин = 2-5 1/м, а
из осколочных мин = 0,25-0,5 1/м, для тяжелых осколочных мин = 0,02
1/м.

88.

УСТАНОВКА ПРОТИВОТАНКОВОГО МИННОГО
ПОЛЯ СТРОЕВЫМ РАСЧЕТОМ
Установка ПТМП (рис. 22) вне соприкосновения с противником,
как правило, осуществляется строевым расчетом.
От полевого склада к месту минирования, в зависимости от
степени удаления склада и натренированности личного состава,
каждый солдат переносит две или четыре мины.
Рисунок 22. Установка противотанкового минного поля строевым
расчетом при подноске каждым солдатом четырех мин

89.

ПРОТИВОТАНКОВЫЕ И ПРОТИВОПЕХОТНЫЕ
МИННЫЕ ПОЛЯ
Подразделение
(взвод,
отделение,
расчет,
экипаж)
выстраивается на исходной линии в одну шеренгу с интервалом
между солдатами 8 шагов и рассчитывается по порядку номеров,
действия расчеты выполняют по команде командира (старшего
расчета).
По команде командира все номера, соблюдая интервалы,
продвигаются на 10 - 15 шагов вперед, где кладут на расстоянии
шага слева от себя по одной мине.
Затем шеренга продвигается еще на 25 - 30 шагов, все номера
кладут по одной мине также слева.
Дальнейшие действия расчеты выполняют по команде
командира (старшего расчета).

90.

ПРОТИВОТАНКОВЫЕ И ПРОТИВОПЕХОТНЫЕ
МИННЫЕ ПОЛЯ
После разноски всех мин по команде «К установке
приступить» все номера отрывают лунки и устанавливают в них
мины, командиры отделений проверяют правильность установки мин
и их маскировку.
После установки первых мин по команде командира взвода
шеренга перемещается в обратном направлении, расчеты подходят
к ранее уложенным на грунт минам, отрывают лунки, устанавливают
в них мины и маскируют их.
После установки всех мин выходят с минного поля на исходную
линию.
Командир правофлангового (левофлангового) отделения во
время установки мин обозначает границы заминированного участка
вехами, которые снимаются при последующем заходе взвода на
минирование.
При недостатке времени мины могут устанавливаться
непосредственно на грунт и, при возможности, маскироваться.
После выхода всех номеров с минного поля и по
предъявлении ими предохранительных чек командир взвода
направляет их за очередной партией мин и организует очередной
заход минирования. В дальнейшем минирование производится в
таком же порядке, как при первом заходе.

91.

ПРОТИВОТАНКОВЫЕ И ПРОТИВОПЕХОТНЫЕ
МИННЫЕ ПОЛЯ
На местах установки минного поля нельзя оставлять
укупорку от мин и взрывателей, инструмент, вехи и указки.
Командиры отделений проверяют качество
установки мин и правильность их снаряжения.
Норматив на установку ПТМ следующий.
Взвод (21 чел.)
устанавливает 100 мин:
на грунт:
«отлично» - за 23 мин,
«хорошо» - за 25 мин,
«удовлетворительно»- за 30 мин;
с заглублением в грунт:
«отлично» - за 37 мин,
«хорошо» - за 40 мин,
«удовлетворительно» - за 48 мин.

92.

ПРОТИВОТАНКОВЫЕ И ПРОТИВОПЕХОТНЫЕ
МИННЫЕ ПОЛЯ
Противопехотные
минные
поля
устанавливаются
из
противопехотных фугасных или осколочных мин.
ППМП из фугасных мин типа ПМН устанавливаются в два, три
или четыре ряда с расстоянием между минами не менее 1 м, между
рядами мин 10 - 15 м.
ППМП из осколочных мин типа ОЗМ-72 устанавливаются в два,
три или четыре ряда.
Осколочные мины направленного действия устанавливаются
одиночно или группами по 4 - 8 шт.
Расстояние между осколочными минами в ряду не более двух
радиусов сплошного поражения мины: для ОЗМ-72 - 50 м; для
ПОМЗ-2м - 8 - 10 м.
Расстояние между рядами мин в МП для ОЗМ-72 - 40 - 6 м, для
ПОМЗ-2м - 10 - 15 м.
Вероятность поражения на указанных минных полях составляет
0,15-0,25 и 0,3-0,5.
Установку мин вручную начинают с удаленного ряда.
Взрыватели командиру выдают только на местах установки мин.
Заминированные участки на время установки обозначают хорошо
видимыми знаками, на этих участках выставляется охрана.
После окончания установки минного поля охрану снимают.

93.

ПРОТИВОТАНКОВЫЕ И ПРОТИВОПЕХОТНЫЕ
МИННЫЕ ПОЛЯ
Фиксация минного поля включает: составление на каждое
установленное поле формуляра, а на каждую отдельную мину –
отчетную карточку. Формуляр и отчетная карточка состоит из схемы
привязки минного поля и текстовой части.
На схему минного поля наносятся:
- координатная сетка;
- контур минного поля с привязкой угловых точек к ориентирам на
местности и схеме;
- азимуты и расстояние от основного ориентира до привязываемых
точек;
- характерные ближайшие местные предметы и элементы
местности;
- передний край обороны противника.
Для привязки минных полей выбираются постоянные
ориентиры, расположенные вне границ минного поля. В текстовой части
указывается количество и типы установленных мин.
На схеме минного поля указываются контуры минного поля,
количество рядов мин и расстояние между рядами и минами, места
проходов в минном поле.
Формуляры и отчетные карточки минных полей и отдельных мин
хранятся в части, которая установила минное поле.

94.

СИСТЕМЫ ДИСТАНЦИОННОГО
МИНИРОВАНИЯ
Переносной комплект минирования ПКМ-1 является
простейшим общевойсковым средством дистанционной
установки противотанковых и противопехотных минных полей.
С помощью комплекта личный состав мотострелковых и
танковых
подразделений
может
устанавливать
противопехотные и противотанковые минные поля перед
своим передним краем, в том числе и в условиях
непосредственного соприкосновения с противником.
Причем
установка
может
производиться
как
заблаговременно, так и в ходе боя.
Это значительно повышает тактические возможности в
обороне общевойсковых подразделений.
Комплект минирования противопехотными минами
предназначен
для
минирования
местности
противопехотными фугасными минами из кассет.
В состав комплекта входят станок, анкер, подрывная
машинка ПМ-4, две катушки проводной линии по 50 м каждая,
сумка и лента

95.

СИСТЕМЫ ДИСТАНЦИОННОГО
МИНИРОВАНИЯ
Тактико-технические характеристики:
- способ минирования - внаброс путем
выстреливания мин из кассет;
- время подготовки комплекта к
минированию одним человеком - до 5
мин;
- размеры МП при установке мин из 1-й
кассеты:
из мин ПФМ-1 - 10 х 20 м;
из мин ПОМ-1 - 20 х 30 м;
- дальность минирования 30 - 35 м
- габаритные размеры комплекта в
походном положении (в сумке):
длина - 380 мм;
ширина - 150 мм;
высота - 140 мм;
- масса комплекта - 2,6 кг;
- расчет - 2 чел.
Рисунок. Переносной
комплект минирования:
1 - станок; 2 - анкер;
3 - подрывная машинка
ПМ-4;
4 - катушки проводной
линии;
5 - сумка; 6 - лента.

96.

СИСТЕМЫ ДИСТАНЦИОННОГО МИНИРОВАНИЯ
Станок представляет собой небольшой металлический лист с
прикрепленным к нему под углом 45 градусов поддоном с
электрическим контактом.
Этот станок используется для размещения на нем кассет,
внутри которых находятся противопехотные или противотанковые
мины и для выстреливания мин из кассет.
Принцип работы предельно прост - при присоединении
кассеты к станку, контакты кассеты и станка замыкаются между
собой.
При подаче электроимпульса от подрывной машинки или любого
иного источника тока воспламеняется вышибной пороховой заряд в
кассете, который выбрасывает мины на дальность 30-35 метров.
Кассеты с различными типами мин совершенно идентичны
по размерам и различаются лишь маркировкой:
- кассета КСФ-1 содержит 72 противопехотные мины ПФМ-1;
- кассета КСФ-1С-0.5 содержит 36 противопехотных мин ПФМ-1
и 36 ПФМ-1С;
- кассета КСФ-1С содержит 64 противопехотные мины ПФМ-1С;
- кассета КСО-1 содержит 8 противопехотных мин ПОМ-1;
- кассета КПОМ-2 содержит 4 противопехотные мины ПОМ-2;
- кассета КПТМ-3 содержит 1 противотанковую мину ПТМ-3;
- кассета КПТМ-1 содержит 3 противотанковые мины ПТМ-1.

97.

РАЗВЕДКА И ПРЕОДОЛЕНИЕ ЗАГРАЖДЕНИЙ
Разведка МВЗ должна проводиться не только
инженерно-саперными
подразделениями,
но
и
мотострелковыми.
В ходе разведки должны быть определены:
- глубина и протяженность минных полей,
- скрытые подступы к ним,
- тип мин, число рядов и расстояние между ними,
- способ установки и маскировки мин,
- прикрытие огнем минного поля.
При занятии войсками позиций и районов на местности,
оставленной противником, необходимо:
- разведать на наличие мин местность, сооружения,
объекты, технику;
- не входить в здания и другие сооружения до проверки их
на минирование;
- не сдвигать с места боевую технику и не поднимать
оставленные противником предметы вооружения без
предварительной проверки их на наличие мин-ловушек (рис.
24, 25, 26), сдвигать мины с места установки только «кошкой».

98.

РАЗВЕДКА И ПРЕОДОЛЕНИЕ ЗАГРАЖДЕНИЙ
Рисунок 24. Мина-ловушка с
использованием гранаты Ф-1
Рисунок 25. Мина-ловушка со
взрывателем разгрузочного
действия
Рисунок 26. Противотанковая мина,
установленная на неизвлекаемость
со взрывателями:
1 - натяжного действия;
2 - разгрузочного действия

99.

РАЗВЕДКА И ПРЕОДОЛЕНИЕ ЗАГРАЖДЕНИЙ
Для проделывания проходов в минно-взрывных заграждениях
применяются следующие способы:
- механический (КМТ-7, КМТ-8, КМТ-10, БМР-3);
- взрывной (УР-77, УР-83П, ЗРП, УРП-01);
- вручную с применением миноискателей и комплексов
разминирования.
В состав подвижной группы разминирования (ПГР)
выделяют
одно-два
отделения,
обученные
приемам
разминирования и оснащенные средствами поиска мин и их
уничтожения.
Каждое отделение должно иметь:
- 4 - 6 миноискателей (рис. 27),
- комплект разминирования KP-И (KP-О, КР-Е) (рис. 28),
- возимый комплект разминирования ВКР-2 (рис. 29).

100.

РАЗВЕДКА И ПРЕОДОЛЕНИЕ ЗАГРАЖДЕНИЙ
Рисунок 27. Поиск мин
миноискателями: а - ИМИ; б ИМП-2
Рисунок 29. Возимый комплект
разминирования ВКР-2:
1 - ящик с закрывающейся крышкой
для ВВ: 2 - СПП-2 на катушке;
3 - сумка минера-подрывника; 4 отсек для МБФ; 5 - «кошки» со
шнурами; 6 - стойки под МБФ; 7 флажки и щупы в чехлах
Рисунок 28. Комплект
разминирования КР-И:
1 - сборный щуп;
2 - четырехлапая «кошка»; 3 - минные
флажки; 4 - черно-белая лента;
5 - ножницы для резки колючей
проволоки

101.

РАЗВЕДКА И ПРЕОДОЛЕНИЕ ЗАГРАЖДЕНИЙ
В состав комплекта ВКР-2 входят:
- пенал для КД - 1 шт.;
- пенал для ЭДП - 2 шт.;
- изолента;
- спички - 1 коробка;
- фонарь электрический - 2
шт.);
- «кошки» со шнурами длиной
25 - 30 м - 2 - 3 шт.;
- флажки (в чехлах по 10 шт.) 20 шт.;
- минные большие фонари
(МБФ) - 3 шт.;
- стойки под МБФ - 8 шт.;
- сборные щупы - 2 шт.
- пенал для КД - 1 шт.;
- пенал для ЭДП - 2 шт.;
- изолента;
- спички - 1 коробка;
- фонарь электрический - 2
шт.);
- «кошки» со шнурами длиной
25 - 30 м - 2 - 3 шт.;
- флажки (в чехлах по 10 шт.) 20 шт.;
- минные большие фонари
(МБФ) - 3 шт.;
- стойки под МБФ - 8 шт.;
- сборные щупы - 2 шт.
При расположении батальона (роты) связи на месте ПГР находится
рядом с пунктом управления части (подразделения). При совершении
марша она следует в голове колонны.
Весь личный состав должен уметь быстро различать
демаскирующие признаки как отдельных мин (фугасов), так и группы
мин, обращая внимание на каждую мелочь и подозрительную деталь.

102.

РАЗВЕДКА И ПРЕОДОЛЕНИЕ ЗАГРАЖДЕНИЙ
К демаскирующим признакам установленных МВЗ относятся:
- ограждения из колючей проволоки, жердей и др., а также
опознавательные знаки;
- высохшая трава над минами, установленными в грунт, как
результат нарушения корневой системы слоя дерна, неизбежного
при минировании;
- свежевырытая высохшая просыпанная земля - следствие
небрежной отрывки лунок и неаккуратной укладки на мину
маскировочного дерна;
- наличие впадин на поверхности земли, образующихся в
результате оседания маскировочного слоя при заглубленной
установке мин;
- сходящиеся перед минным полем и расходящиеся после него
тропинки, указывающие на наличие прохода через минированный
участок, наиболее заметными они бывают в густой траве, среди
посевов и на снегу;
- неожиданное обрывание тропинок или следов автомашины на
дорогах, если впереди установлены мины;
- объезд участка дороги, не вызванный ее неисправностью или
ремонтными работами;

103.

РАЗВЕДКА И ПРЕОДОЛЕНИЕ ЗАГРАЖДЕНИЙ
К демаскирующим признакам установленных МВЗ относятся:
- сочная зеленая трава над минами давней установки как
результат
разложения
взрывчатого
вещества,
содержащего
аммонийную селитру (например, аммонал), действующую как
удобрение;
- натяжные проволоки, шнуры, веревки, шпагат, выдающие
расположение противопехотных и сигнальных мин натяжного действия;
- следы разбивки минного поля: забитые в грунт колья и колышки
с зарубками, отметками, условные знаки на местных предметах,
которые могли быть выбраны противником в качестве ориентиров;
- следы работы по установке мин: забытые ящики и коробки изпод мин и взрывателей;
- обрезки проволоки, куски оберточной или вощеной бумаги,
разбросанные колышки, куски взрывчатого вещества, утерянные
предохранительные чеки, инструмент и т.д.
Каждый проделанный проход в МВЗ, если по нему движутся
боевые и транспортные машины, должен иметь хорошо видимые для
своих войск односторонние знаки (рис. 30) и незаметные со стороны
противника.

104.

РАЗВЕДКА И ПРЕОДОЛЕНИЕ ЗАГРАЖДЕНИЙ
Рисунок 30.
Обозначение прохода в
минном поле на
маршруте:
а - левый знак;
б - правый знак (цвет
знаков - желтый,
надписей - черный)
С целью маскировки односторонние знаки целесообразно
устанавливать в небольшие углубления, открытые в грунте и
замаскированные.
Для
разминирования,
преодоления
минно-взрывных
и
невзрывных заграждений применяются средства инженерного
вооружения.

105.

РАЗВЕДКА И ПРЕОДОЛЕНИЕ ЗАГРАЖДЕНИЙ
Колейный минный катково-ножевой трал КМТ-7 и ножевой
трал КМТ-8 являются специальным оборудованием танков Т-62,
Т-72, Т-80, Т-90, БМР-3 предназначены для разведки и преодоления
минных полей и служат индивидуальным средством оснащения
современных танков.
Тралы
обеспечивают
траление
противогусеничных
и
противоднищевых мин в различных грунтовых условиях и в снегу,
позволяют использовать электромагнитную приставку для траления
мин с неконтактными магнитными взрывателями. Гарантийный пробег
тралов - 1000 км, ножевого трала в режиме траления - 30 км.
Колейный минный ножевой трал КМТ-10 является навесным
оборудованием для БМП, предназначен для оснащения БМП-1, БМП-2
и БМП-3 при преодолении ими минно- взрывных заграждений,
обеспечивает траление противогусеничных и противоднищевых мин в
различных грунтовых условиях и в снегу, преодоление системой тралБМП водных преград и препятствий местности. Перевод рабочего
органа из походного в рабочее положение и обратно производится без
выхода экипажа из машины. Гарантийный пробег трала - 1250 км, в
режиме траления - 25 км. Установка разминирования УР-77
предназначена для проделывания проходов в минных полях взрывным
способом в ходе боевых действий войск в целях пропуска по ним боевой
и другой техники.

106.

ОБЩИЕ ХАРАКТЕРИСТИКИ МИННЫХ ТРАЛОВ
Таблица 3. Характеристики колейных минных тралов
Марка тралов
Характеристики
КМТ-7
Тип трала
Скорость траления, км/ч
КМТ-8
КМТ-10
Катково-ножевой Колейный Ножевой
до 12
до 15
до 15
Ширина протраливаемой колеи, м
0,8x2
0,6x2
0,3x2
Взрывоустойчивость катковых
секций от мин ТМ-57, ТМ-62
2-5
-
-
Количество автомобилей для
перевозки трала, шт.
1 - КрАЗ-255 или
2ЗИЛ -131
-
-
-
3
3
Количество тралов, перевозимых
одним автомобилем УрАЛ-4320, ЗИЛ131 или КрАЗ-255, шт.
Инженерная машина разграждения ИМР-3 предназначена для
обеспечения продвижения войск и выполнения инженерных работ с
высокими уровнями радиоактивного заражения местности.

107.

СПОСОБЫ ПРЕОДОЛЕНИЯ ПРОХОДОВ
Возможно применение и других способов
проделывания проходов, например:
- путем удаления мин с проезжей части дороги струей воды или
воздуха;
- путем снятия грунта толщиной 5 - 10 см вместе с минами с
помощью танка с БТУ и т.п.
Во всех случаях нельзя допускать длительного пребывания войск
в заминированных районах и на путях выдвижения.
Переходы в инженерных заграждениях устраивают с помощью
танков с БТУ, путепрокладчиков (бульдозеров), инженерных машин
разграждения путем засыпки заграждений грунтом.
Для устройства перехода через противотанковый ров взрывным
способом необходимо подорвать четыре заряда по 25 кг каждый,
укладываемых на поверхность грунта, или четыре заряда по 6 – 8 кг
каждый, устанавливаемых в грунт на глубину 1 м.
Проходы в надолбах проделывают взрывом сосредоточенных
зарядов.
Масса заряда для каждой надолбы в зависимость от материала,
из которого она изготовлена, может быть: из рельса – 0,5-1 кг; из
швеллера, двутавра – 3-5 кг; из труб – 5-10 кг; из бревен – 0,5-1 кг; из
железобетона – 3-5 кг.

108.

СПОСОБЫ ПРЕОДОЛЕНИЯ ПРОХОДОВ
Для проделывания прохода в лесном завале вызывают команду в
составе не менее отделения, усиленного танком с БТУ,
путепрокладчиком БАТ или инженерной машиной разграждения, а
также двумя – тремя мотопилами.
Проход проделывают сдвиганием поваленных деревьев в
стороны от его оси. Отделение разбивается на два расчета.
Один из них в составе 3 человек проводит разведку и
разминирование, а второй расчищает и обозначает проход.
Для ускорения расчистки завала и уничтожения в нем
установленных мин необходимо последовательно, через каждые 6-8 м,
производить взрывы сосредоточенных (по 20-25 кг) или удлиненных
зарядов погонной массой 6-8 кг\м и длинной 6 м, укладываемых на
поваленные деревья или под них.
Ширина прохода в завале для одностороннего движения должна
быть не менее 4 м.
Расчистку завалов в населенных пунктах производят главным
образом бульдозерами или путепрокладчиками.
Ширина прохода для одностороннего движения не менее 4 м.
При расчистке улиц в разрушенном населенном пункте нельзя
допускать, чтобы вблизи проделываемого прохода остались
полуразрушенные здания, угрожаемые обвалом.
Такие здания обрушивают взрывным или механическим способом.

109.

СПОСОБЫ ПРЕОДОЛЕНИЯ ПРОХОДОВ
Завалы
расчищают
перемещением
обломков
зданий,
образующих завал, за пределы намеченного прохода.
Крупные обломки предварительно дробят взрывами накладных
зарядов по 2-5 кг.
При большой глубине завалов их не расчищают.
Поверхность
завала
в
полосе
намеченного
прохода
разравнивают и устраивают входную и выходную аппарели.
Аналогично преодолевают завалы из обрушенной породы на
горных дорогах.
Для преодоления барьеров в лесу и баррикад в них
проделывают проходы
подрыванием и растаскиванием бревен.
Обломки балок, камни и грунт сдвигают бульдозером в стороны от оси
прохода.
При расчистке завалов и разрушений в зоне с радиоактивным
или химическим заражением местности личных состав выполняет
задачи в средствах индивидуальной защиты.
Командир определяет время пребывания личного состава в
зараженной зоне в целях недопущения доз облучения свыше
установленных норм.
Проходы в проволочных заграждения проделывают танками (за
исключением малозаметных препятствий), взрывным способом и
вручную с помощью ножниц или шанцевого инструмента.

110.

СПОСОБЫ ПРЕОДОЛЕНИЯ ПРОХОДОВ
Для проделывания проходов в проволочных заграждениях
взрывным способом применяют удлиненные заряды.
Их длину принимают не менее ширины заграждения.
Заряды укладывают под проволоку у кольев или на проволоку
и взрывают.
В результате взрыва удлиненного заряда погонной массой 4-6
кг\м в заграждении образуется проход шириной 4-5 м.
Проволочные заграждения преодолевают также устройством
переходов путем набрасывания на проволоку матов из ветвей или
солому, досок, жердей, лестниц и шинелей.
В малозаметных и переносных проволочных заграждениях
проходы проделывают растаскиванием заграждений отдельными
звеньями с помощью кошек и крюков, прикрепляемых тросами к
танкам, тягачам и т. п.

111.

ЭЛЕКТРИЗУЕМЫЕ ПРОВОЛОЧНЫЕ
ЗАГРАЖДЕНИЯ
Электризуемые проволочные заграждения обнаруживают
подразделения инженерных войск, оснащенные специальными
приборами.
При отсутствии таких подразделений
эти заграждения обнаруживают
следующим образом:
- по внешним признакам – наличию на кольях фарфоровых
изоляторов, резины и других изолирующих материалов; по видимым
ночью искрам, проскакивающим с проволоки на соприкасающуюся с
ней траву; по наличию выгоревшей травы;
- набрасыванием (с безопасного расстояния) куска проволоки на
заграждение так, чтобы один конец касался заграждения, а другой
земли; при этом на конце проволоки, касающейся земли, при влажной
почве или травяном покрове появляются искры и дымок;
- с помощью телефонного аппарата, включенного в кабель,
расположенный под прямым углом к заграждению и соединяющий два
заземлителя: один не ближе 3 м, другой в 50-200 м от заграждения;
при наличии в заграждении тока в телефоне слышится гудение.

112.

ЭЛЕКТРИЗУЕМЫЕ ПРОВОЛОЧНЫЕ
ЗАГРАЖДЕНИЯ
Электризуемые заграждения преодолевают по проходам или
путем их обесточивания с последующим преодолением их как обычных
проволочных заграждений.
Личный
состав
подразделений
инженерных
войск,
проделывающий проходы, должен быть в защитных средствах,
выбираемых в зависимости от схем питания электризуемых
заграждений. Проходы проделывают резкой проволоки специальными
ножницами, растаскиванием проволоки танками (тягачами) и взрывным
способом.
Ширина проходов в электризуемых заграждениях должна быть
на 2-3 м больше, чем в неэлектризуемых.
Для обеспечения пропуска войск по проходам организуется
комендантская служба.
Проходы обозначают указками с такими же номерами, что и
подходящие к ним пути.
На каждые три – шесть проходов назначается комендант.
Он заблаговременно устанавливает связь с командирами
частей и подразделений, для которых проделаны проходы, выставляет
комендантские посты, ставит задачи старшим постов, организует и
контролирует их действия, распределяет средства для уширения
проходов, их обозначения и закрытия.

113.

Учебный вопрос № 3
Полевые фортификационные
сооружения: окоп, траншея, ход
сообщения, укрытия, убежища.

114.

ФОРТИФИКАЦИЯ
Возведение фортификационных сооружений является
неотъемлемой частью инженерного оборудования занимаемого
района в любом виде боевых действий и должно начинаться
немедленно с прибытием частей в назначенные районы и
выполняться скрытно в последовательности, обеспечивающей
постоянную готовность к ведению боя.
Фортификационное оборудование занимаемых войсками
районов обеспечивает эффективное применение оружия, боевой
техники, средств связи и значительно повышает степень живучести
войск, устойчивость работы средств связи в условиях применения
противником всех видов оружия.
Подразделения связи во всех видах боя возводят
фортификационные сооружения (окопы, траншеи, ходы сообщения,
сооружения для наблюдения и ведения огня, укрытия для личного
состава, техники, боеприпасов и других материальных средств).
Фортификационное оборудование занимаемых войсками
позиций и районов организуется командирами подразделений,
которые определяют начертание траншей и ходов сообщения, места
возведения сооружений на позициях и в районах (в соответствии с
боевой задачей, замыслом боя и с учетом защитных и маскирующих
свойств местности), уточняют характер, очередность и сроки
фортификационного оборудования.

115.

ШАНЦЕВЫЙ ИНСТРУМЕНТ И МАТЕРИАЛЫ
Само название "шанцевый инструмент" происходит
очевидно от устаревшего слова "шанец", т.е. окоп, укрепление.
Суть этого понятия состоит в том, что это комплект
инструментов, обеспечивающих выполнение работ по отрывке и
оборудованию различных фортификационных сооружений.
Основными материалами для возведения полевых
фортсооружений издавна были грунт, дерево и в некоторой степени
камень.
Соответственно, в круг шанцевых вошли инструменты для
разработки грунта и обработки дерева.
Конечно, шанцевый инструмент занимает в современной армии
не то место, которое он занимал в XVIII - XIX веках, да и первую
треть XX века.
В свое время с помощью исключительно или почти
исключительно шанцевого инструмента возводились крепости,
замки, укрепления, строились мосты, дороги.
Сегодня шанцевый инструмент в основном является
вспомогательным средством, но немало и случаев, когда он
оказывается
единственным
средством
для
возведения
фортсооружений, укреплений, укрытий, ремонта и восстановления
дорог, мостов. Вспомним чеченскую войну, особенно ту ее часть,
когда войска втянулись в горы.

116.

ШАНЦЕВЫЙ ИНСТРУМЕНТ И МАТЕРИАЛЫ
Многие размеры шанцевого инструмента выбраны не
случайно. Например, длина большой саперной лопаты 110 см.
Это глубина траншеи нормальной (основной) профили,
ширина штыка 20 см. Это ширина бермы. Длина штыка 25 см. Это
три высоты бруствера окопа. Для саперов шанцевый инструмент
играет и роль измерительного инструмента. В саперном обиходе
нередко можно услышать: "Углубь котлован на два штыка", или: "А
какая ширина - две лопаты? Да нет, пожалуй, штыка три добавь".
Шанцевый инструмент, плотнично-столярный и кузнечнослесарный инструмент предназначены для отрывки вручную
траншей,
окопов,
укрытий,
для
изготовления
конструкций
фортификационных сооружений и выполнения других задач.
Рисунок 1.
Шанцевый инструмент:
а – большая саперная лопата,
б – топор,
в – пехотная лопата,
г – киркомотыга,
д – лом,
е – поперечная пила,
ж – трассировочный шнур

117. ШАНЦЕВЫЙ ИНСТРУМЕНТ

К шанцевому инструменту (рис. 1) относятся лопата
саперная (большая), топор плотничный, лопата пехотная (малая),
киркомотыга, лом, пила поперечная, шнур трассировочный (мерная
лента).

118. МАЛАЯ ПЕХОТНАЯ ЛОПАТА

Это официальное табельное название.
Почему-то в гражданской, да и нередко и в
военной среде ее почему-то именуют
"саперная лопатка". Между тем это именно
пехотная лопата.
Она предназначена для самоокапывания
солдата пехотинца в бою.
Саперы же ею практически никогда не пользуются. Переносится
лопата в брезентовом или кожаном чехле на поясном ремне с правой
стороны несколько сзади. У лопаты затачиваются обе нижние стороны.
Целесообразно затачивать и одну (но только одну!) из двух боковых
сторон. Это повышает удобство пользования лопатой при отрывке
окопа, перерубании корней. Затачивание одной из боковых сторон в
виде пилы никакого эффекта не дает. Угол заточки лезвия зависит от
типов грунтов, встречающихся в данной местности и подбирается
опытным путем. Малая острота затрудняет копание, а излишняя
приводит к застреванию лопаты в грунте, что также снижает
производительность. Успех работы этой лопатой в среднем грунте
составляет 0,1 – 0,5 куб. м. в час. Черенок лопаты не окрашивается. Его
следует отшлифовать шкуркой и слегка опалить над огнем. Только в
этом случае черенок не будет скользить в руке, не потребуется больших
усилий для удержания лопаты и не будут набиваться мозоли.

119. ТОПОР ПЛОТНИЦКИЙ

Предназначен для различных работ
по рубке, обтесыванию, круглого и
пиленого леса.
Успех пользования топором очень
сильно зависит от формы рукоятки, ее
положения по отношению к лезвию, формы
заточки лезвия, углов заточки лезвия
(именно углов, а не угла, ибо верхний край,
середина и нижний край лезвия должны
иметь
различные
углы
заточки
с
правильным плавным переходом.
Заточка и правка лезвия опытным плотником занимает до 2 часов,
но это того стоит. В опытных руках топор легко и быстро выполняет
большинство работ по дереву (на затеску на один кант бревна
диаметром 30 см длиной 10 м требуется 1,25 чел/час). Но для
различных видов работы заточка различная. В стандартном виде форма
и угол заточки универсальный и обеспечивает приемлемое удобство и
производительность работы.
Топоры входят в комплект шанцевого инструмента как
инженерных, так и мотострелковых, танковых, артиллерийских
подразделений. Кроме того, они входят в состав ЗИПа почти всех типов
армейской техники.

120. КИРКО-МОТЫГА

Предназначена
для
рыхления
и
разработки
мерзлых, каменистых твердых
грунтов.
Один конец заточен четырехгранником и предназначен для
рыхления мерзлого грунта, разбивания камней.
Второй заточен лопаточкой и предназначен для рыхления и
разработки мерзлых и твердых грунтов.
В состав ЗИПов гусеничных и колесных боевых и
транспортных машин не входит.
Входит в состав табельного шанцевого инструмента
мотострелковых, танковых, артиллерийских подразделений из
расчета 1 кирко- мотыга на 15 человек, инженерных
подразделений 1 на 8 человек.

121. ЛОМ ОБЫКНОВЕННЫЙ

Предназначен
для
рыхления
особо
твердых
грунтов, пробивания отверстий
во льду, бетонных перекрытиях,
каменной
кладке,
разборки
завалов,
разъединения
деревянных конструкций, а также
в
качестве
рычага
при
грузоподъемных работах.
Металлический стержень из легированной стойкой к истиранию
стали.
Один конец заточен четырехгранником, второй сделан лопаточкой.
Успех работы ломом зависит от умения правильно подготовить
его.
Тело лома должно быть отпущено, а рабочие концы закалены.
Только в этом случае лом не будет отсушивать руки при ударах,
вибрировать и в то же время не тупиться слишком быстро.
Как табельный инструмент имеется только в инженерных
подразделениях и в качестве инструмента ЗИПа артиллерийских
орудий, а также аппаратных связи.

122. ПИЛА ПОПЕРЕЧНАЯ ДВУРУЧНАЯ

Предназначена для
поперечной
распиловки
деревянных
элементов,
валки леса.
Входит в состав ЗИПа всех боевых и большинства не боевых
машин, а также входит в состав табельного шанцевого инструмента
подразделений мотострелковых, танковых, инженерных войск,
артиллерии.
Успех работы зависит от правильности разводки и заточки зубьев.
При правильно выставленных этих параметрах и минимальном
навыке пилящих эта пила способна распиливать лес любой твердости с
высокой производительностью (на 10 перепилов сырого бревна
соснового диаметром 32 см требуется 30 - 35 мин.).

123. ШНУР ТРАССИРОВОЧНЫЙ

Предназначен
для
разметки
(трассировки)
на
местности фортификационных
сооружений (котлованов под
окопы, укрытия, блиндажи,
убежища, траншеи).
Представляет собой высокопрочный (усилие разрыва до 300 кг.)
синтетический или хлопчатобумажный шнур диаметром 8 - 10 мм и
длиной 100 м ярко-желтого или грязно- белого цвета. На концах шнура с
одной стороны имеется металлическое кольцо, с другой карабин, что
позволяет соединять между собой несколько шнуров. По длине шнура
через каждый метр проделаны люверсы, что позволяет с помощью
металлических приколышей в необходимых местах закреплять шнур на
грунте. В комплект шнура входит 50 металлических приколышей. Шнур
с приколышами укладывается в брезентовую сумку.
Для измерения расстояний шнур не предназначен, т.к. удлинение
его при натяжении может составлять до 2 метров на 100 метров длины.
Шнур входит в комплект табельного инженерного имущества, но в
мотострелковые или танковые подразделения не выдается и
используется только инженерно-саперной ротой.

124. ОБСЛУЖИВАНИЕ ИНСТРУМЕНТОВ

Инструмент должен быть прочно
насажен на черенки (топорища) и
хорошо
заточен
и
заправлен.
Киркомотыги
и
ломы
заправляют
кузнечным способом.
Лопаты затачивают на ручных
(механических) точилах, электрозаточных
станках и с помощью напильников.
В саперных лопатах затачивают
нижнее ребро с передней (вогнутой)
стороны, ширина фаски 3-5 мм.
Лезвие топора вначале грубо
затачивают на ручном (механическом)
точиле или электрозаточном станке с
обеих сторон, ширина затачиваемых
фасок 10-15 мм, угол заточки 23 градуса
(рис. 2). Нижнюю часть лезвия срезают
на 1 мм. Затем производят правку лезвия
на бруске и окончательную доводку на
оселке. При доводке и правке производят
заострение лезвия с двух сторон на
ширину фасок 1-2 мм.
Рисунок 2. Заточка топора
а – грубая заточка с одной
стороны, б – грубая заточка с
другой стороны,
в – профиль лезвия топора
после грубой заточки,
г – правка на бруске, д –
доводка оселком,
е – профиль лезвия топора
после доводки.

125. ОСНОВНЫЕ СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ

Рисунок 3.
Деревянные материалы
1 – жердь,
2 – накатник(подтоварник),
3- бревно, 4- пластина,
5 – брус, 6 – доска,
7 – горбыль
Основными строительными материалами являются дерево, гладкая и
колючая проволока, камень, щебень, гравий, песок, цемент, бетон и
железобетонные изделия, металлические балки, рельсы, скобы, болты, гвозди,
земленосные мешки, а также грунт, дерн, лед, снег и др.
Из деревянных материалов применяют (рис. 3):
- хворост толщиной в комле (в толстом конце) не более 3 см, длиной 2-3
метра;
- жерди диаметром в верхнем отрубе (в тонком конце) 3-7 см. и
изготовляемые из них колья;
- накатник или подтоварник диаметром в верхнем отрубе 8-11см.;
- бревна диаметром в верхнем отрубе 12 см и более;
- пластины, получаемые из бревен при распиловке их в длину пополам;
- брусья толщиной более 10 см. и шириной, не превышающей двойной
толщины;
- доски толщиной до 10 см и шириной, превышающей двойную толщину;
- горбыли – отходы разной толщины, получаемые при распиловке бревен на
доски или при выпиливании брусьев.

126. ОСНОВНЫЕ СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ

Рисунок 4.
Вязка фашин
а – на ровиках,
б – на станке, 1 – вицы или
проволока,
2 – стяжки,
3 –перевязка,
4 – правило
Лесоматериал, кроме хвороста, обычно заготовляют длиной 4-6
метров.
Хворост и камыш используют для изготовления фашин (рис. 4),
плетней, щитов и матов (рис. 5), а также для устройства масок, одежды
крутостей и укрепления слабых участков грунтовых дорог. Лучший
хворост - молодые побеги березы, орешника, ивы и ольхи.
Фашины - это связанные из хвороста пучки диаметром 25-30 см,
длиной до 5 м. Их изготавливают двухкомельными (комли укладывают в
две стороны) и однокомельными (комли укладывают в одну сторону).
Фашины вяжут на станках или ровиках проволокой, веревками или
вицами (тонкими размочаленными хвостами).
При изготовлении фашин для перекрытий фортификационных
сооружений внутрь каждой фашины вкладывают жердь.

127. ОСНОВНЫЕ СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ

Рисунок 5.
Щит и мат
а – щит из хвороста,
б – мат из камыша
Щиты из хвороста применяют для устройства одежды крутостей
траншей, ходов сообщений и укрытий.
При изготовлении щитов отдельные пучки хвороста укладывают
на жердевые подкладки и перевязывают проволокой. Хворост в пучках
укладывают комлями в разные стороны. Маты применяют для
устройства масок и при преодолении зараженной и болотистой
местности. Их изготовляют из пучков хвороста, камыша, соломы,
перевязанных по длине в трех-четырех местах. Для перевязки пучков
используют проволоку, шпагат, веревку. Ширина мата около 1,5 м.
Гладкая проволока необходима для устройства оттяжек,
изготовления масок, вязки фашин, матов и т.п.
Наиболее часто применяется мягкая отожженная проволока
диаметром 2-4 мм.
Колючую проволоку и проволочные скобы применят при
устройстве проволочных заграждений. Проволочные скобы используют
для крепления колючей проволоки к деревянным кольям.

128. ОСНОВНЫЕ СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ

Рисунок 6. Скобы
строительные, штыри, болт
1 – скоба прямая, 2 –
штырь без головки, 3 –
штырь с головкой,
4 –болт, 5 – скоба обратная
Скобы строительные, штыри, болты и гвозди длиной от 50 до
250 мм применяют для соединения различных деталей деревянных
конструкций (рис. 6). Скобы и штыри изготавливают из стали круглого
или квадратного сечения, концы их заостряют и делают заершенными.
Стальные балки (двутавры, швеллеры) и рельсы применяют при
устройстве мостов, усилении бродов и для устройства перекрытий
фортификационных сооружений. Стальные балки имеют длину от 6 до
19 м, рельсы 12,5 и 25 м.
Бутовый камень, булыжники, валуны и плитняк применяют
для ремонта и восстановления дорог, устройства и усиления стен и
покрытий фортификационных сооружений и устройства заграждений.
Щебень, гравий, песок и цемент применяют для ремонта и
улучшения грунтовых дорог, для изготовления железобетонных изделий
(блоков, плит, балок, колец).

129. ОСНОВНЫЕ СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ

Цемент при перевозке и хранении необходимо защищать от
увлажнения.
При хранении цемент теряет свою активность:
- через 3 месяца – на 20%;
- через 6 месяцев – на 30%;
- через 12 месяцев – на 40% и более.
Бетон приготавливают тщательным перемешиванием цемента,
воды, песка и щебня (гравия) в определенном соотношении в
бетономешалках или вручную.
Песчаный бетон применяют в районах, где отсутствуют щебень
и гравий. Приготавливают его путем тщательного перемешивания
цемента, воды и песка.
Ориентировочный расход на 1 м3 готового бетона (по массе) –
500 кг цемента, 200 кг воды, 1500 кг песка.
Грунт
используют
при
сооружений и строительстве дорог.
возведении
фортификационных

130. ГРУНТЫ ПОДРАЗДЕЛЯЮТСЯ

По трудности разработки грунты подразделяются:
на слабые – пески, супеси, гравелистые пески, растительный грунт,
чернозем, торф;
на средние – жирная глина, суглинки, крупный гравий, сухой лес;
на твердые – тяжелая ломовая глина, сланцевая глина, трепел,
меловые породы, крупная галька;
на скальные – известняки, песчаники, мрамор, доломит, гранит и др.
Дерн – верхний растительный слой земли, проросший корнями
травы, применяют для маскировки и укрепления крутостей сооружения.
Дерн заготавливают в виде дернин размером 40х20х10 см или в
виде рулонов.
Мерзлый грунт или лед применяют в виде блоков-кирпичей
размером 40х20х15 см или отдельных комьев. Кладку из блоковкирпичей ведут с перевязкой швов и заполнением пустот талым грунтом
или мокрым снегом.
Бумажные замленосные мешки и криволинейные армированные
бумажные
оболочки
предназначаются
для
устройства
фортификационных сооружений в безлесной, пустынной и степной
местностях.
На снабжение войск поступают прямые бумажные земленосные
мешки БЗМ-57, криволинейные бумажные мешки (КБМ) и криволинейные
армированные бумажные оболочки (КАБО).

131. ПОЛЕВЫЕ ФОРТИФИКАЦИОННЫЕ СООРУЖЕНИЯ

Войсковые
фортификационные
сооружения
(ВФС)
защищают личный состав, боевую и транспортную технику,
боеприпасы и другие виды материальных средств от средств
поражения противника, создают благоприятные условия для
наблюдения и ведения огня при подготовке и в ходе боевых
действий.
В зависимости от назначения существуют фортификационные
сооружения:
- для ведения огня;
- наблюдения и управления огнем;
- защиты личного состава;
- пунктов управления;
- медицинских пунктов и госпиталей;
- защиты вооружения (техники) и запасов материальных средств.
Эти сооружения по конструкции могут быть:
- открытого;
- закрытого типа.
Сооружения открытого типа устраиваются в виде земляных выемок
различной конфигурации и глубины и не имеют замкнутой защитной
конструкции.
Сооружения закрытого типа имеют замкнутую конструкцию по всему
контуру, включающую остов, вход, защитные и герметические двери,
воздухозаборные и другие устройства.

132. ПОЛЕВЫЕ ФОРТИФИКАЦИОННЫЕ СООРУЖЕНИЯ

По условиям возведения и эксплуатации закрытые
сооружения подразделяются:
- сооружения полевого типа
Полевые сооружения
возводятся войсками из
местных материалов и сборноразборных конструкций
промышленного изготовления,
предназначенных для
многократного использования, и
эксплуатируются главным
образом в военное время.
- долговременного типа
Долговременные сооружения
возводятся войсками в мирное
время преимущественно из
элементов и конструкций
промышленного изготовления
(железобетона) и
эксплуатируются как в мирное,
так и в военное время.

133. ПОЛЕВЫЕ ФОРТИФИКАЦИОННЫЕ СООРУЖЕНИЯ

По расположению относительно поверхности земли и
способу возведения закрытые сооружения подразделяются:
- наземные (обсыпные);
- котлованные;
- подземные.
Наземные сооружения возводятся на поверхности земли без
отрывки котлована, а затем обсыпаются грунтом для создания
необходимой защитной толщи.
Котлованные сооружения располагаются у поверхности
земли и для своего возведения требуют предварительной отрывки
котлована. Они наиболее целесообразны для защиты личного
состава, техники и запасов материальных средств.
Подземные сооружения возводятся без вскрытия поверхности
земли. Толщина грунта в его естественном состоянии над подземной
выработкой должна обеспечивать защиту.

134. ТРЕБОВАНИЯ К УКРЫТИЯМ

К укрытиям предъявляются следующие требования:
- быстрота выхода личного состава из сооружений;
- обеспечение наибольшей живучести за счет высокого качества и
умелой маскировки сооружений;
- устройство укрытий имеющимися силами и средствами в
установленные сроки.
Работы по возведению сооружений могут проводиться
вручную и с применением землеройной техники и других средств.
Перед оборудованием укрытий необходимо сделать выбор
типа сооружения и места для сооружения.
Разбивка, трассировка, отрывка, возведение сооружения и
его внутреннее оборудование для размещения личного состава или
аппаратуры связи должны производиться в последовательности,
обеспечивающей постоянную боевую готовность подразделений связи
и защиту их от средств поражения противника.
Для ведения огня, наблюдения и защиты от средств
поражения личный состав мотострелковых подразделений на
занимаемых позициях в условиях непосредственного соприкосновения
с противником в первую очередь устраивает одиночные окопы для
стрельбы из автоматов, пулеметов, ручных противотанковых
гранатометов, окопы для гранатометов АГС-17, окопы для БМП (БТР) и

135. ОКОПЫ

Место для окопа необходимо выбирать так, чтобы иметь
хороший обзор и обстрел в заданном секторе и не быть заметным
противнику.
Одиночный окоп для стрельбы из автомата (пулемета)
устраивают сначала для стрельбы лежа, затем его углубляют для
стрельбы с колена и стоя.
Окопы это полевые земляные сооружения, служащие в бою
огневыми позициями и простейшими укрытиями для личного состава и
боевой техники.
Применяются в обороне и при ведении других видов боевой
деятельности. Окопы бывают одиночные и на отделение,
пулемётные, орудийные, миномётные, танковые…

136. ПОРЯДОК ОТРЫВКИ ОКОПА ЛЕЖА

137. ПОРЯДОК ОТРЫВКИ ОКОПА ЛЕЖА

Одиночный окоп для стрельбы лежа (рис. 7) под
воздействием огня противника отрывают так:
- солдат, лежа на выбранном месте, кладет автомат справа от
себя на расстояние вытянутой руки;
- повернувшись на левый бок, он вытягивает левой рукой лопату
из чехла, обхватывает черенок двумя руками и ударами на себя
подрезает дерн или верхний уплотненный слой земли, обозначая
спереди и с боков границы выемки;
- после этого ударами от себя он отворачивает дерн, кладет его
спереди и приступает к отрывке.
Лопату следует врезать в землю не отвесно, а под углом;
- тонкие корни перерубать острым краем лопаты;
- для образования бруствера дерн и землю выбрасывать вперед в
сторону противника, оставляя между краем выемки и бруствером
небольшую площадку, называемую бермой, шириной 30- 40 см;
- голову держать ближе к земле, не прекращая наблюдения за
противником.
Когда в передней части окопа будет достигнута необходимая
глубина, солдат, отодвинувшись назад, продолжает его отрывку до
требуемой длины, чтобы укрыть туловище и ноги.
По окончании отрывки бруствер разравнивают лопатой и
маскируют под вид и цвет местности местным материалом: травой,
ветками, пахотной землей.

138.

ОКОП ДЛЯ СТРЕЛЬБЫ ИЗ
СТРЕЛКОВОГО ОРУЖИЯ ЛЕЖА
Отрывается стрелком малой пехотной лопатой под огнем
противника.
Объем вынутого грунта 0.3 куб.м.
Время на отрывку 25-60 мин.
По возможности развивается в окоп для стрельбы с колена.

139.

ОКОП ДЛЯ СТРЕЛЬБЫ ИЗ
СТРЕЛКОВОГО ОРУЖИЯ С КОЛЕНА
Как правило, является развитием окопа для стрельбы лежа.
Отрывается малой пехотной лопатой.
Объем вынутого грунта 0.8 куб.м. Время на отрывку 50-150 мин.
Ширина – 60 см.
Длина – 170 см.
Глубина – 60 см.
По возможности развивается в окоп для стрельбы стоя.

140. ОКОП ДЛЯ СТРЕЛЬБЫ ИЗ СТРЕЛКОВОГО ОРУЖИЯ СТОЯ

Может являться развитием окопа для стрельбы с колена или же
отрываться сразу.
Объем вынутого грунта 1.4 куб.м.
Время на отрывку малой пехотной лопатой 120-250 мин,
большой саперной лопатой 1.4 час.
В дальнейшем из правого заднего угла окопа начинается
отрывка участка траншеи к соседу справа.

141. ОКОП ДЛЯ СТРЕЛЬБЫ ИЗ СТРЕЛКОВОГО ОРУЖИЯ СТОЯ

142. ОКОП ДЛЯ СТРЕЛЬБЫ ИЗ ПУЛЕМЕТА СТОЯ

Отрывается обычно большой саперной лопатой сразу
или же малой пехотной лопатой развивается из окопа для
стрельбы с колена. Объем вынутого грунта 2.3 куб.м.
Трудоемкость большой саперной лопатой 2.5 чел./час,
малой пехотной лопатой 5.7 чел/час.

143. ПОСЛЕДОВАТЕЛЬНОСТЬ ОБОРУДОВАНИЯ ОКОПА НА ОТДЕЛЕНИЕ

Первый этап – отрывка одиночных стрелковых окопов для
ведения огня из положения стоя или последовательно – для стрельбы
лежа, с колена, стоя.
Второй этап – одиночные окопы соединяются рвом глубиной
50 – 60 см. Из-за недостатка грунта бруствер отсыпается только со
стороны фронта, обеспечивая общую высоту закрытия 100 –120 см.
Этого достаточно, чтобы по рву можно было передвигаться не в
полный рост. Поскольку одиночные окопы располагаются на удалении
6–8 м друг от друга, то общая длина рва получается 50–60 м. Ширина
рва по дну – не менее 50 см, чтобы человек мог лечь на дно,
укрываясь от воздействия средств поражения.

144. ОКОП ДЛЯ СТРЕЛЬБЫ ИЗ ПУЛЕМЕТА СТОЯ

Третий этап – ров отрывается на всю ширину позиции
отделения и углубляется до 110 см, т.е. такой же глубины, как и
одиночные окопы.
Это позволяет вести огонь со дна рва в любом его месте.
Для этого в секторе огня расчищается бруствер до высоты 30 см,
в результате чего образуется бойница.
Она используется как запасная позиция для стрелков.

145.

ТРАНШЕЯ
Траншея это фортификационное земляное сооружение,
предназначенное для скрытого перемещения личного состава на поле
боя, наблюдения и ведения огня из стрелкового оружия, управления
боем.
Траншея представляет собой ров, оборудованный ячейками для
стрелков и гранатомётчиков, площадками для пулемётов, укрытиями и
другими сооружениями.
Траншеи бывают трёх профилей:
Неполный профиль - глубина 60-90 см.
Основной профиль - глубина 110 см.
Полный профиль - глубина 150 см.
При оборудовании позиций применяют траншеи основного
профиля с глубиной рва 110 см и полного профиля с глубиной рва с
глубиной 150 см. Ширина рва по дну 40-50см.
Начертание траншеи может быть криволинейным, ломаным и
уступами, что зависит от способа отрывки траншеи, рельефа
местности и местных предметов, расположенных на позиции.
Криволинейное
начертание
с
минимальным
радиусом
закругления применяется при отрывке траншеи землеройными
машинами.
Траншеи уступами характерны для холмистой и гористой
местности.

146. ХОД СООБЩЕНИЯ

Ход сообщения - полевое фортификационное сооружение,
разновидность траншеи, основным назначением которой является
скрытное и безопасное передвижение личного состава вдоль
фронта или из/в глубину своих боевых позиций.
Ходы сообщения прокладываются между индивидуальными
стрелковыми окопами и строятся в виде узкого извилистого рва, с
бруствером по обоим сторонам.

147. Щели - простейшие укрытия для личного состава могут быть открытыми или с перекрытием из дерева, мешков с землей и из элементов

ЩЕЛИ
Щели - простейшие укрытия для личного состава могут
быть открытыми или с перекрытием из дерева, мешков с
землей
и
из
элементов
волнистой
стали.
Щель - полоса земляного рва шириной по верху 100-120
см и по низу 60-80 см, глубиной до 200 см с Г- образным
входом в виде ступенек или аппарели.

148.

ОТКРЫТАЯ ЩЕЛЬ
Простейшее укрытие для личного состава. Защищает полностью от
огня стрелкового оружия, осколков снарядов, осколков минометных
мин, осколков авиабомб; защищает частично от ударной волны взрыва
обычного и ядерного боеприпаса (уменьшает радиус поражения
ударной волной в 1.5-2 раза).
Она представляет собой отрезок траншеи глубиной 150 см.
Емкость щели не регламентируется, но во всех случаях длина ее не
может быть меньше 3 метров и вмещать она должна не менее 1/3
численности личного состава отделения. Объем вынутого грунта 7 куб.
метров. Трудоемкость 12 чел/час.

149.

ПЕРЕКРЫТАЯ ЩЕЛЬ
Отличается от открытой перекрытым из жердей или накатника
и обсыпку грунтом, а также защищает полностью при прямом
попадании ручных гранат, гранат гранатометов типа ГП-25,
АГС-17, снарядов калибром до 45 мм., минометных мин
калибром до 50мм. Объем вынутого грунта 13.5 куб.м.
Трудоемкость 20-28 чел/час. Расход жердей 0.5 куб. метров
или накатника 2.4 куб.м., проволоки фортификационной 4 кг.

150.

БЛИНДАЖ
Блиндаж укрытие для личного состава, отличающееся от
перекрытой
щели
большими
размерами,
большей
вместимостью и соответственно большими защитными
свойствами.
Блиндажи имеют прочный остов и обеспечивают более
надежную защиту личного состава от современных средств
поражения и не предназначен для ведения огня.
Блиндажи возводятся как в системе траншей, так и
отдельно - в районах расположения подразделений, на
командных пунктах (КП), командно наблюдательных пунктах
(КНП).
Оборудуется один блиндаж
на взвод и должен вмещать не
менее 1/3 личного состава
взвода. Защитная толща
грунта для блиндажей - не
менее 1,2 м.

151. БЛИНДАЖ С РАСПОРНЫМИ РАМАМИ

152. ОКОПЫ ДЛЯ БМП и БТР

Окоп для боевой техники - фортификационное
сооружение, предназначенное для размещения боевой
техники, ведущей огонь, а также для защиты от средств
поражения противника.
Окопы для БТР (танков, БМП) создают лучшие условия
для выполнения огневых задач и повышают защиту экипажей и
материальной части от воздействия средств поражения.
Они устраиваются с круговым или ограниченным
сектором обстрела.
Окоп состоит:
- из прямоугольного котлована;
- аппарели;
- бруствера.
Глубина окопа для танков и БМП принимается равной
100 см, а для БТР - 150 см.
Бруствер в секторе обстрела устраивается высотой 50 - 70
см.
Для защиты экипажей танков, БМП и БТР в окопах
устраиваются перекрытые щели (блиндажи).

153. ОКОП ДЛЯ БМП, БТР

154. УБЕЖИЩА

Убежища обладают еще более высокими защитными
свойствами, так как заглубляются на большую глубину, имеют
более толстый защитный слой земли и полностью
герметизированы.
В убежищах личный состав может находиться без средств
индивидуальной защиты.
Оборудуется одно убежище на роту и должно вмещать не
менее 1/3 личного состава роты.
Как
правило,
любое
убежище
оборудуется
табельными средствами защиты и состоит из следующих
составных элементов:
основного помещения;
тамбура;
предтамбура.
Внутренне оборудование убежищ для защиты личного
состава включает:
систему воздухоснабжения с очисткой воздуха от
отравляющих и радиоактивных веществ;
отопительное оборудование;
средства электрического освещения.

155. СООРУЖЕНИЕ КВС-У

Сооружение
КВС-У
является
сборно-разборным
фортификационным сооружением легкого типа многократного
применения и предназначено для работы и отдыха личного состава.
Занимает промежуточное положение между блиндажом и
убежищем легкого типа.

156. КВС-А

157. БЫСТРО ИЗВЛЕКАЕМОЕ МЕТАЛЛИЧЕСКОЕ СООРУЖЕНИЕ «ПАКЕТ»

158. УБЕЖИЩА ТЯЖЕЛОГО ТИПА И ПОДЗЕМНОГО ТИПА

1 – вентиляционное защитное устройство;
2 – короб для ввода кабелей связи;
3 – рулонный гидроизоляционный материал;
4 – обогревательная печь;
5 – дымовое защитное устройство;
6 – вентиляционное защитное устройство;
7 – защитная перегородка с защитной дверью;
8 – герметическая перегородка с герметической дверью;
9 – короб для ввода электрокабеля;
10 – фильтровентиляционный агрегат.

159.

УКРЫТИЯ
Укрытия обеспечивают достаточно надёжную защиту
личного состава, боевой техники, автомобилей и тягачей от
обычных средств поражения и от средств массового поражения.
Разновидности укрытий:
- укрытие для специальной техники - фортификационное
сооружение, предназначенное для размещения в нём техники,
не ведущей огонь;
- укрытия для запасов материальных средств, как
правило, должны иметь не менее двух входов (подъездов) и
допускать применение средств механизации погрузки и
разгрузки;
- укрытия для личного состава.

160. УКРЫТИЯ ДЛЯ ЛИЧНОГО СОСТАВА

Укрытия для личного
состава предназначены для
защиты людей от поражения
факторами ядерного взрыва,
боеприпасами стрелкового
оружия, артиллерии,
авиации. Укрытия типа
блиндаж и убежище, кроме
того, обеспечивают отдых
личного состава в зоне
боевых действий.
Укрытия для личного состава бывают трёх типов, в зависимости от
условий боевой обстановки, наличия времени, сил и материалов:
1) Щели (открытые, перекрытые, закрытые), вместимость не менее 1/3
отделения;
2) Блиндажи - стандартная вместимость 8-10 человек;
3) Убежище (легкого и тяжелого типа) - вместимость 20-25 человек.

161. УКРЫТИЕ ДЛЯ ТРАНСПОРТНЫХ МАШИН

Рисунок 12. Укрытие для
автомобиля тупикового
типа:
а - ширина по дну;
6 - длина укрытия;
в - длина аппарели;
h - глубина укрытия

162. РАЗМЕР УКРЫТИЙ ДЛЯ ТЕХНИКИ СВЯЗИ

Марка машины
Размеры укрытия, м
а
б
в
h
Объем Потребное
грунта, количество
м3 сил и средств
маш/ч чел/ч
БМП-1 КШ
3,5
6,0
3,0
1,1
37
0,5
8
Р-145БМ (БТР-60
ПБ)
3,5
6,0
4,5
1,5
60
0,8
11
БРДМ-УМ
3,0
7,0
3,0
0,9
29
0,4
8
БТР-50 ПУМ-1
3,7
6,0
4,5
1.5
63
0,8
14
МТ-ЛБУ
3,5
6,0
4,5
1,5
60
0,8
10
МШ-375(МШ-1-375)
3,2
6,5
5,5
1,8
77
1,0
15
МШ-131 (МШ-2-131)
3,0
6,0
5,5
1,9
74
1,0
14
ЗИЛ-131 с кузовом
3,0
6,0
4,5
1,4
49
0,6
9
ГАЗ-66 с К-66
3,0
5,0
5,0
1,7
77
1,2
13
Р-125 МТ2
3,0
5,0
4,5
1,5
47
0,7
12
Р-144
3,0
44,0
3,5
1,1
27
0,4
7
КамАЗ-4310 (5320)
3,5
7,0
7,0
2,4
134
2,7
14

163. ОКОПЫ ДЛЯ ЛИЧНОГО СОСТАВА И ТЕХНИКИ

Для ведения огня, наблюдения и защиты от различных средств
поражения в первую очередь устраиваются одиночные окопы для
стрельбы.
Место для окопа необходимо выбирать так, чтобы иметь
хороший обзор и обстрел в заданном секторе и не быть заметным для
противника.
Для техники устраивают котлованные укрытия, представляющие
собой котлован прямоугольной формы с одной или двумя аппарелями
для въезда и выезда и бруствером (наиболее распространены
тупиковые укрытия).
Длина укрытия по дну принимается на 50 см, а ширина на 20 - 30
см больше соответствующих размеров укрываемой техники. Глубина
котлована и высота бруствера должны быть такими, чтобы машины с
грузом укрывались заподлицо.
Для защиты личного состава в районах расположения
устраиваются щели на экипаж.
Открытую щель отрывают длиной 3 - 4 м, глубиной 1,5 м,
шириной по дну 60 см. При наличии времени и материалов над
щелью устраивают покрытие из бревен, хвороста, фашин из камыша и
тростника, а также местных материалов с грунтовой обсыпкой
толщиной не менее 60 см. Вход в щель закрывают плащ-палаткой.

164. ЗАЩИТА ОТ ОГНЕВОГО ПОРАЖЕНИЯ

Для защиты личного состава от огневого поражения над окопом
необходимо сделать перекрытие, амбразуры защитить заслонками.
При применении противником зажигательных веществ крутости окопа
обмазываются глиной (землей), а зимой белятся известью.
Легковоспламеняющиеся материалы (щепки, хворост, строительный
материал и т. д.), находящиеся около окопов и укрытий, убираются.
Для защиты личного состава от осколков надевается шлем
стальной, а от зажигательных веществ - средства индивидуальной
защиты, шинели, ватные куртки и брюки, плащ – палатки. При
попадании на них горящих зажигательных смесей, они должны быстро
сбрасываться.
Автомобильная техника от огневого поражения обеспечивает
слабую защиту, поэтому на время артиллерийского обстрела ее
необходимо покидать, а в движении на пол укладывать мешки с
песком, на стены можно крепить бронежилеты.
Одним из способов укрытия от огневого поражения является
использование естественных укрытий, каменных зданий, заборов,
навесов, крон деревьев.
Стрелковое вооружение и боеприпасы к нему, носимые
радиостанции укрываются в специально сделанных нишах или
укрытиях.

165. ЗАЩИТА ОТ ОГНЕВОГО ПОРАЖЕНИЯ

Укрытие и маскировка техники производится с использованием
маскирующих свойств местности, растительности, искусственных масок.
Умелое использование естественных условий позволяет скрывать
войска, войсковые объекты и производство инженерных работ при
минимальных затратах сил, средств и времени на выполнение
мероприятий маскировки. Этот прием применяется подразделениями в
первую очередь и используется ими во всех видах боевых действий.
Использование маскирующих средств местности экипажами аппаратных
(станций, КШМ) сводится к расположению объектов маскировки за
естественными масками. Естественными масками являются леса, рощи,
кустарник, населенные пункты, отдельные дворы, овраги, балки,
ущелья, обратные скаты высот и другие элементы местности.
Для скрытия от наземной разведки подразделения располагаются
(передвигаются) за обратными скатами высот, в складках местности, в
лесах, за строениями и другими местными предмета ми, скрывающими
их от наблюдения противника. На местности,лишенной естественных
масок, технику располагают на пятнистых участках, на которых
выявление ее противником затруднено.
На пунктах управления (ПУ) возводят сооружения для наблюдения,
работы и отдыха личного состава, а также для укрытия материальной
части.

166.

Задание на самостоятельную подготовку
Повторить
материал
занятия
по
конспекту
и
рекомендованной литературе, быть в готовности ответить
на следующие вопросы:
1. Какие полевые фортификационные сооружения
существуют для личного состава?
2. Какие полевые фортификационные сооружения
существуют для техники?
3. Назовите типы противопехотных мин.
4. Основные ТТХ мин ТМ-57, ПМД-6, ПОМЗ-2м.
5. Что представляет собой датчик цели мины ПМД-6.
6. Что представляет собой датчик цели мины ПОМ-2.
7. Почему при обезвреживании мины ТМ-89 нельзя
пользоваться
металлическими
(ферромагнитными)
предметами.
8. Как производится установка мины ПТМ-1.
9. Какая особенность поражающего действия мины ТМ83.
10. Особенность поражающего действия мины ТМК-2.

167.

Безопасность жизнедеятельности
