Расчет прочности пространственного каркаса промышленного здания склада с учетом требований по обеспечению огнестойкости

1. Научно-практическАя конференция

НАУЧНО-ПРАКТИЧЕСКАЯ
КОНФЕРЕНЦИЯ
Расчет прочности одноэтажного пространственного
каркаса промышленного здания склада с учетом
требований по обеспечению огнестойкости
Подготовил: студент 1 курса магистратуры
группы мТПЗ-231 Направление подготовки:
«Теория и проектирование зданий и сооружений"
Андрющенко А.А.
Научный руководитель:
К.т.н., доцент Аверин Александр Николаевич

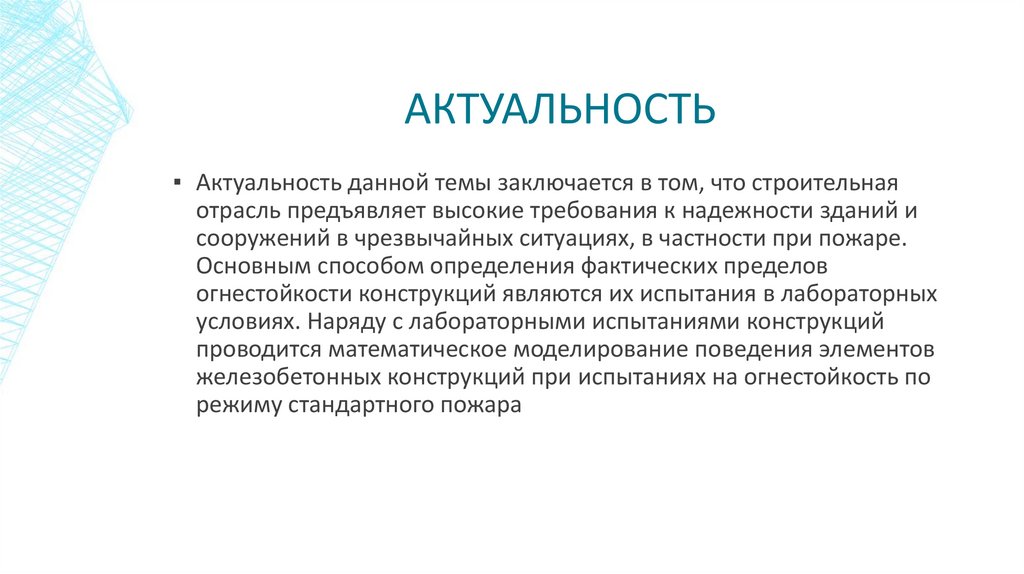

2. Актуальность

АКТУАЛЬНОСТЬ
▪ Актуальность данной темы заключается в том, что строительная
отрасль предъявляет высокие требования к надежности зданий и
сооружений в чрезвычайных ситуациях, в частности при пожаре.
Основным способом определения фактических пределов
огнестойкости конструкций являются их испытания в лабораторных
условиях. Наряду с лабораторными испытаниями конструкций
проводится математическое моделирование поведения элементов
железобетонных конструкций при испытаниях на огнестойкость по
режиму стандартного пожара

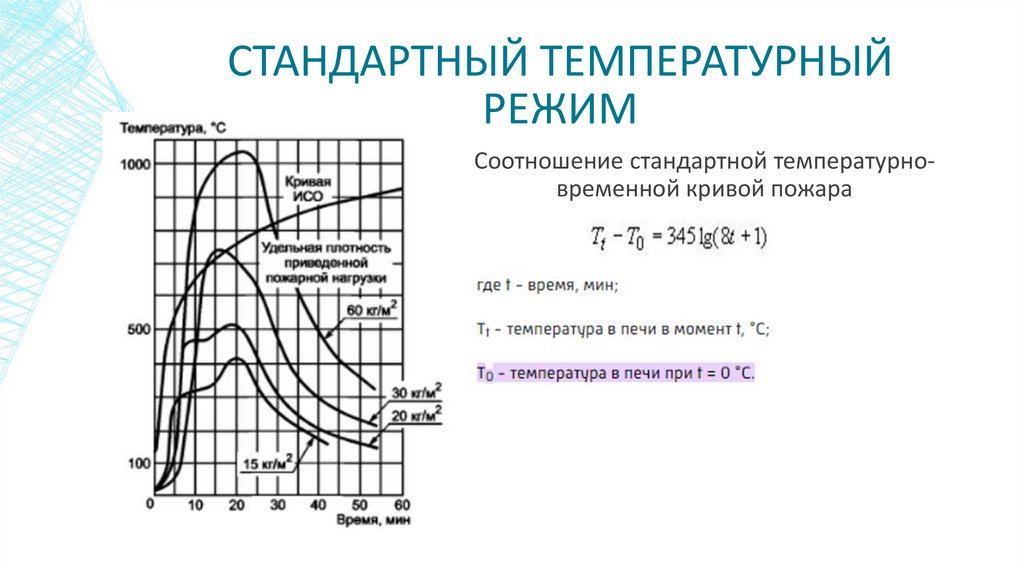

3. Стандартный Температурный Режим

СТАНДАРТНЫЙ ТЕМПЕРАТУРНЫЙ
РЕЖИМ
Соотношение стандартной температурновременной кривой пожара

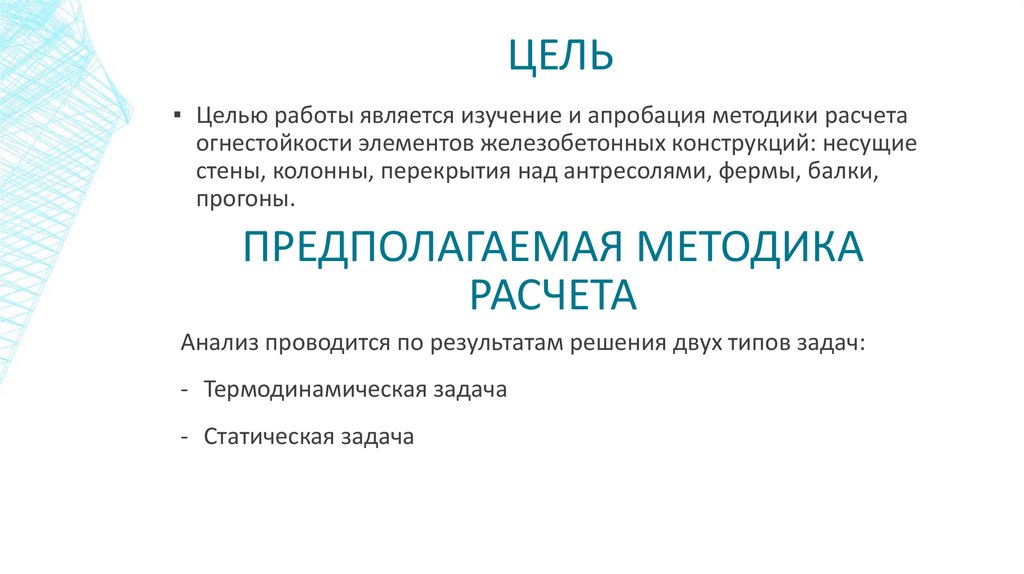

4. ЦЕЛь

ЦЕЛЬ
▪ Целью работы является изучение и апробация методики расчета
огнестойкости элементов железобетонных конструкций: несущие
стены, колонны, перекрытия над антресолями, фермы, балки,
прогоны.
ПРЕДПОЛАГАЕМАЯ МЕТОДИКА
РАСЧЕТА
Анализ проводится по результатам решения двух типов задач:
- Термодинамическая задача
- Статическая задача

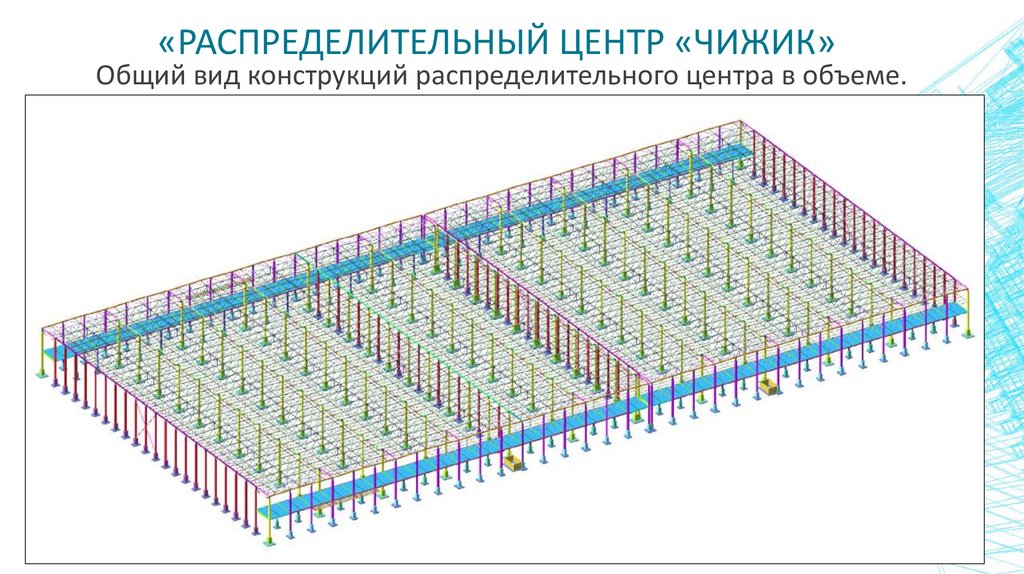

5. «Распределительный центр «Чижик»

«РАСПРЕДЕЛИТЕЛЬНЫЙ ЦЕНТР «ЧИЖИК»
Общий вид конструкций распределительного центра в объеме.

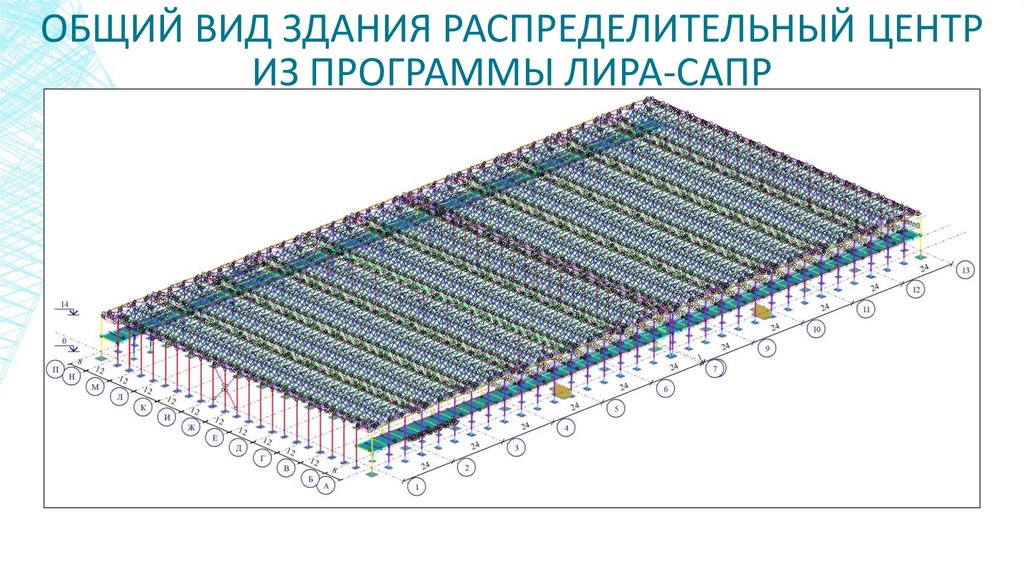

6. Общий вид здания Распределительный центр из программы ЛИРА-САПР

ОБЩИЙ ВИД ЗДАНИЯ РАСПРЕДЕЛИТЕЛЬНЫЙ ЦЕНТР
ИЗ ПРОГРАММЫ ЛИРА-САПР

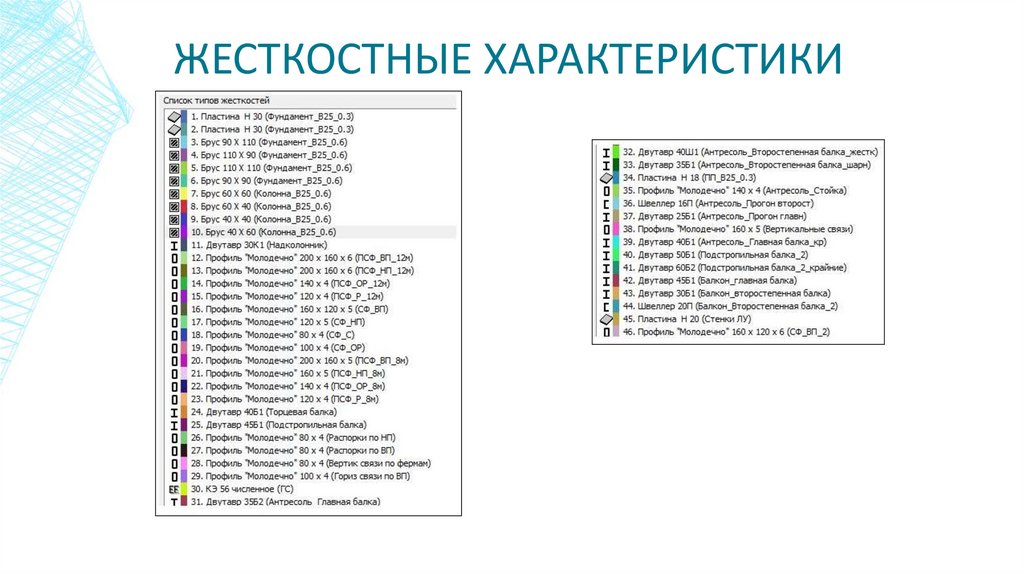

7. Жесткостные характеристики

ЖЕСТКОСТНЫЕ ХАРАКТЕРИСТИКИ

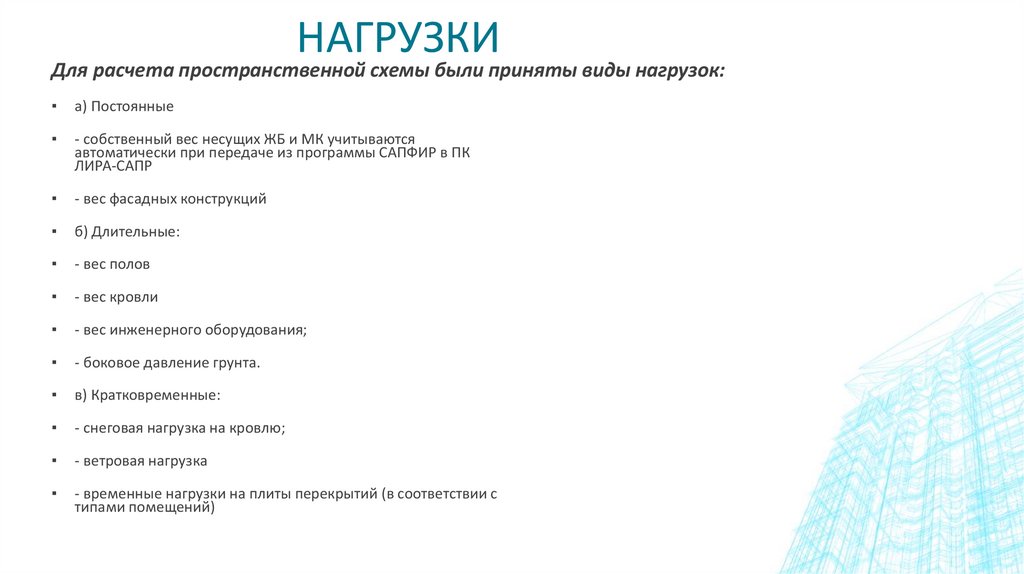

8. Нагрузки

НАГРУЗКИ
Для расчета пространственной схемы были приняты виды нагрузок:
▪
а) Постоянные
▪
- собственный вес несущих ЖБ и МК учитываются
автоматически при передаче из программы САПФИР в ПК
ЛИРА-САПР
▪
- вес фасадных конструкций
▪
б) Длительные:
▪
- вес полов
▪
- вес кровли
▪
- вес инженерного оборудования;
▪
- боковое давление грунта.
▪
в) Кратковременные:
▪
- снеговая нагрузка на кровлю;
▪
- ветровая нагрузка
▪
- временные нагрузки на плиты перекрытий (в соответствии с
типами помещений)

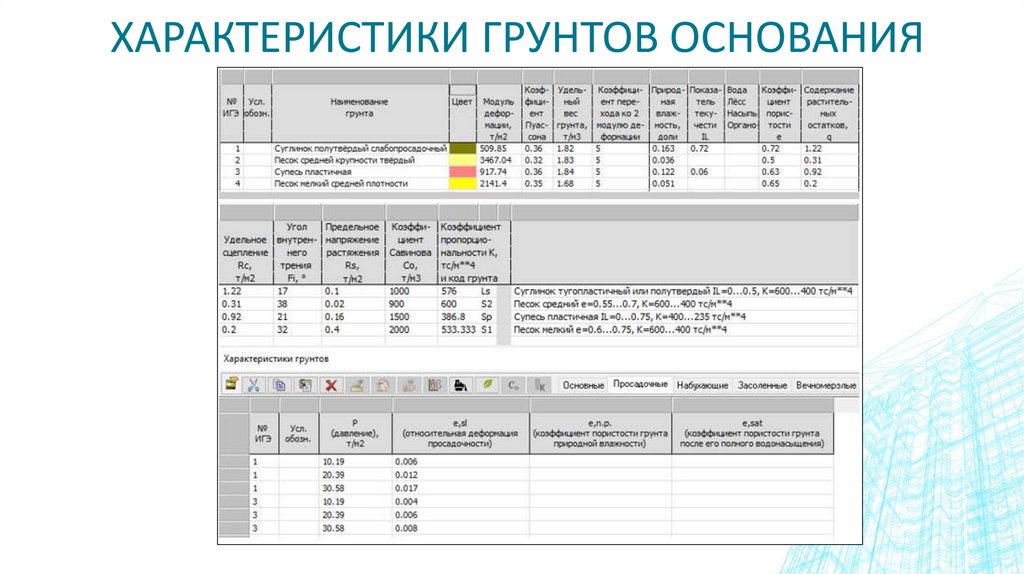

9. Характеристики грунтов основания

ХАРАКТЕРИСТИКИ ГРУНТОВ ОСНОВАНИЯ

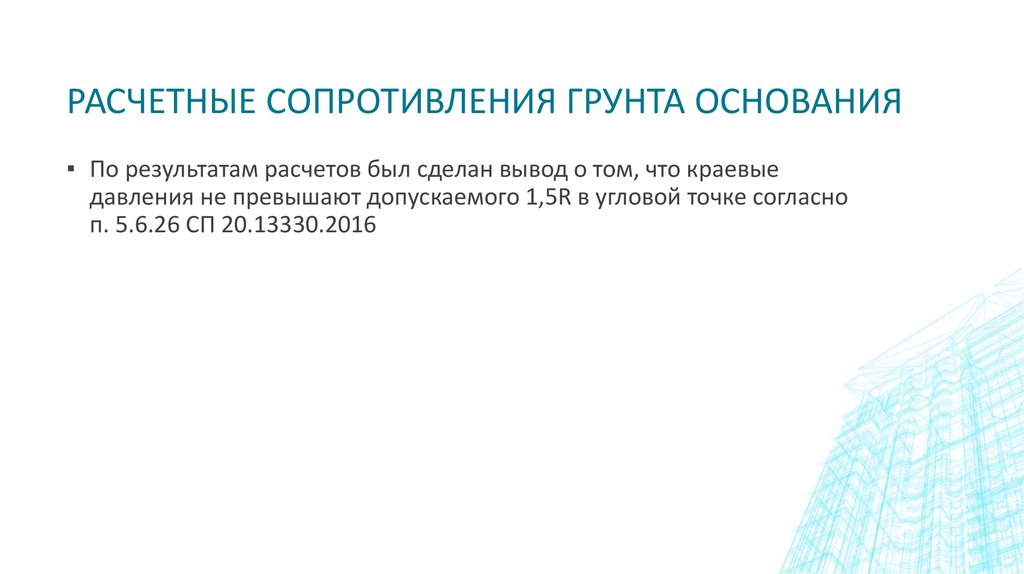

10. расчетные сопротивления грунта основания

РАСЧЕТНЫЕ СОПРОТИВЛЕНИЯ ГРУНТА ОСНОВАНИЯ
▪ По результатам расчетов был сделан вывод о том, что краевые
давления не превышают допускаемого 1,5R в угловой точке согласно
п. 5.6.26 СП 20.13330.2016

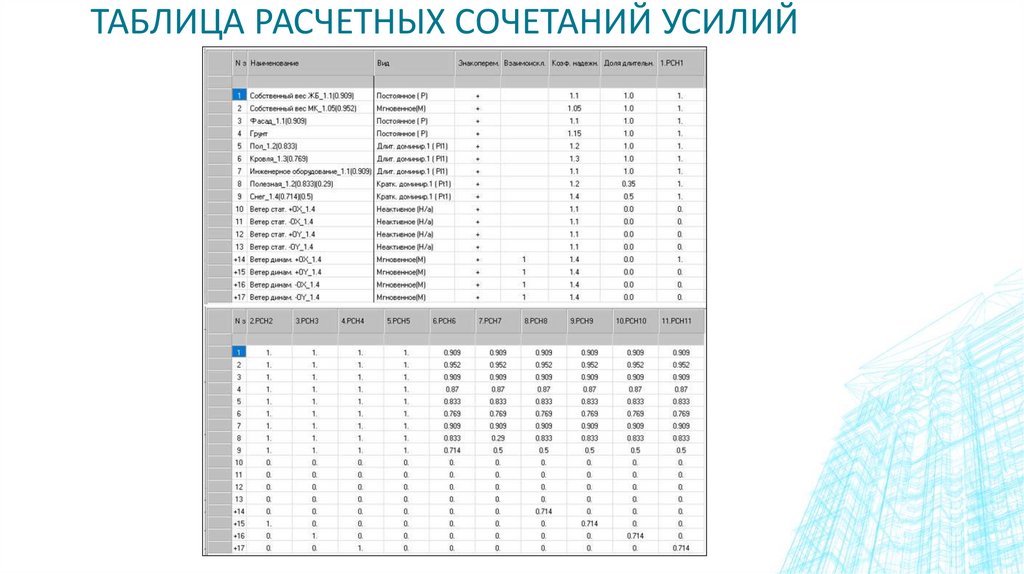

11. Таблица расчетных сочетаний усилий

ТАБЛИЦА РАСЧЕТНЫХ СОЧЕТАНИЙ УСИЛИЙ

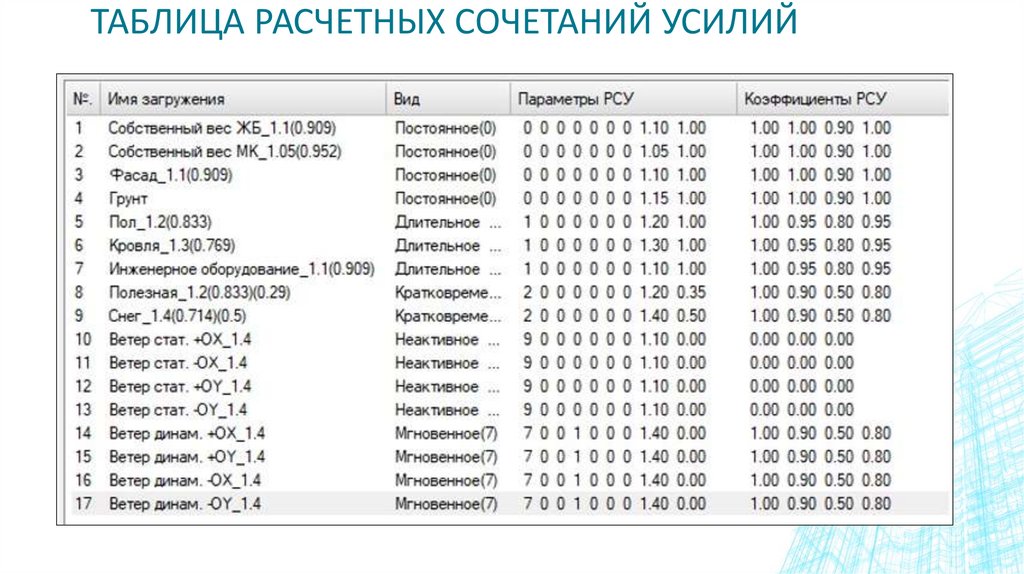

12. Таблица расчетных сочетаний усилий

ТАБЛИЦА РАСЧЕТНЫХ СОЧЕТАНИЙ УСИЛИЙ

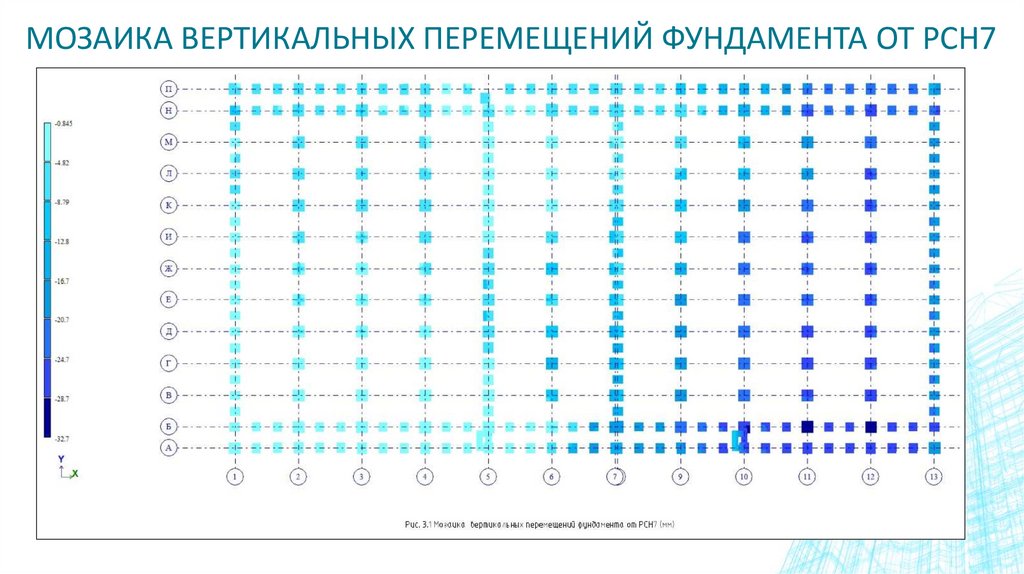

13. Мозаика вертикальных перемещений фундамента от РСН7

МОЗАИКА ВЕРТИКАЛЬНЫХ ПЕРЕМЕЩЕНИЙ ФУНДАМЕНТА ОТ РСН7

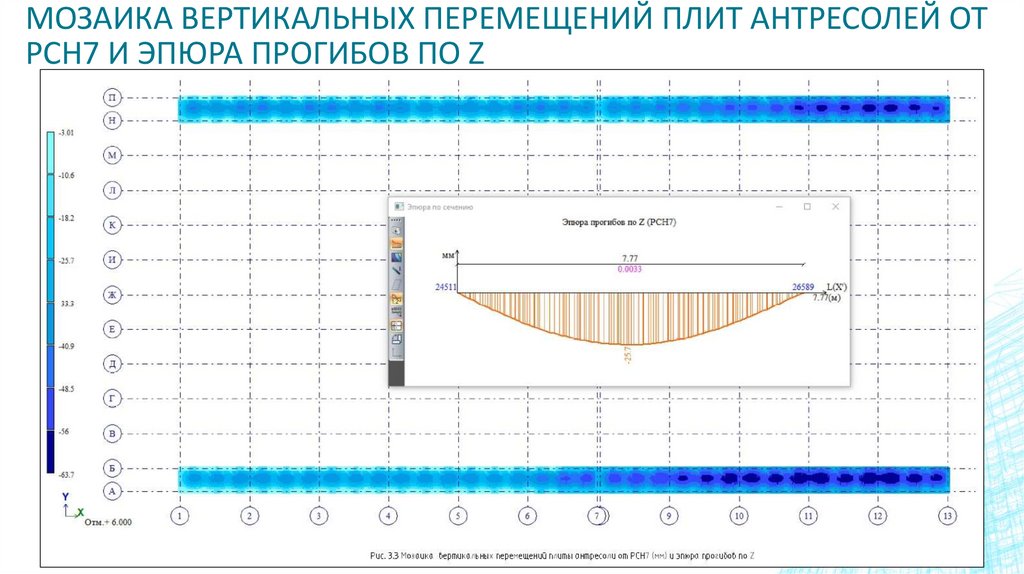

14. мозаика вертикальных перемещений плит антресолей от РСН7 и эпюра прогибов по Z

МОЗАИКА ВЕРТИКАЛЬНЫХ ПЕРЕМЕЩЕНИЙ ПЛИТ АНТРЕСОЛЕЙ ОТ
РСН7 И ЭПЮРА ПРОГИБОВ ПО Z

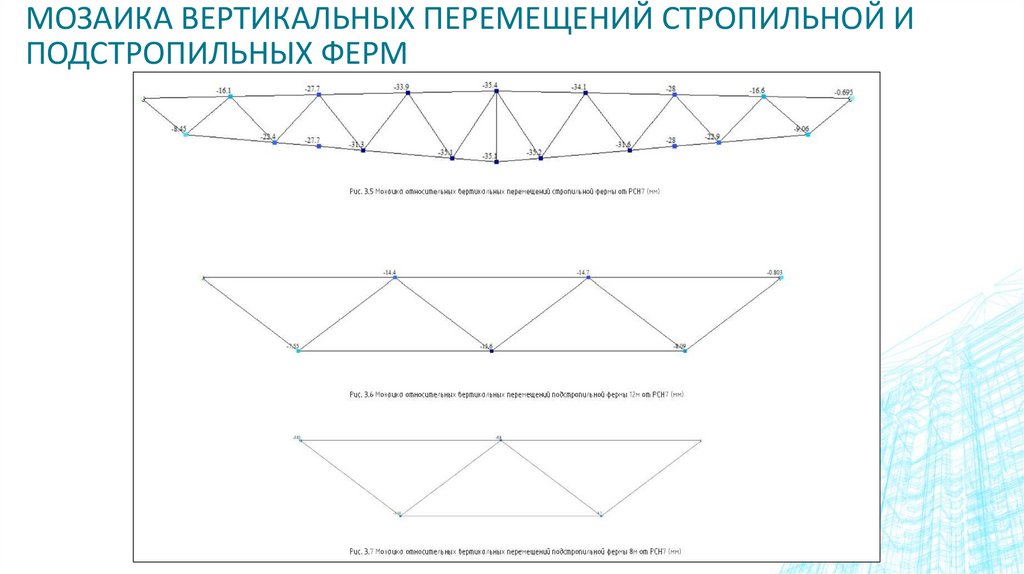

15. мозаика вертикальных перемещений стропильной и подстропильных ферм

МОЗАИКА ВЕРТИКАЛЬНЫХ ПЕРЕМЕЩЕНИЙ СТРОПИЛЬНОЙ И
ПОДСТРОПИЛЬНЫХ ФЕРМ

16. Спасибо за внимание

СПАСИБО ЗА
ВНИМАНИЕ
