Очистка Гексен-1

1. Очистка Гексен-1

Альшин Денис
Оператор ТУ 5-р
Эффективность производства ( Производство и технологии )
ЛПНП/ПЭВП и ЛАО
Обучение по технологии производства ПЭ АГХК

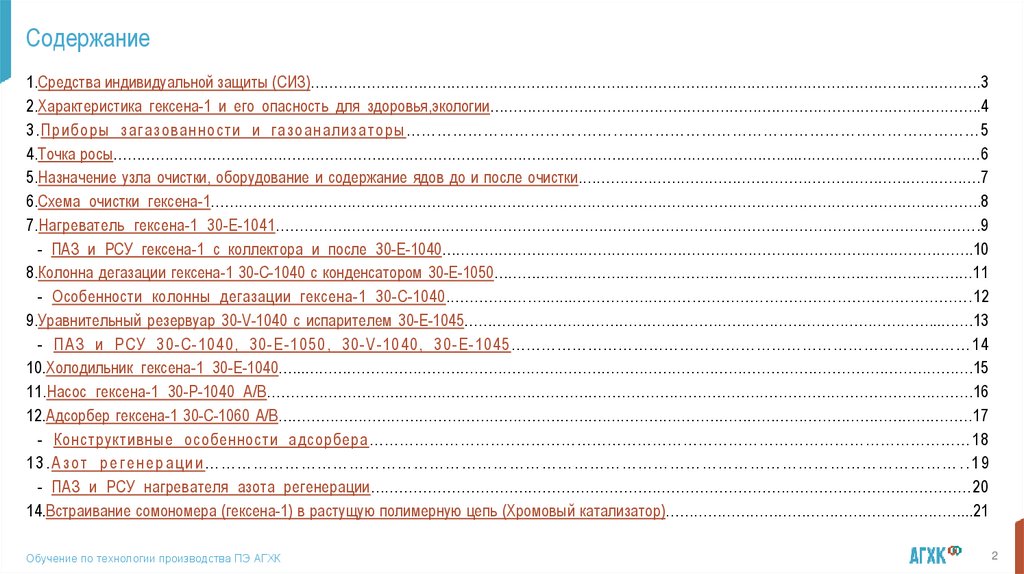

2. Содержание

1.Средства индивидуальной защиты (СИЗ)………………………………………………………………………………….………………………………………….3
2.Характеристика гексена-1 и его опасность для здоровья,экологии…………………………………………………….……………………………………..4
3.Приборы загазованности и газоанализаторы…………………………….……..…………………………………………………………… 5
4.Точка росы………………………………………………………………………………………………………………………………..…………………………………6
5.Назначение узла очистки, оборудование и содержание ядов до и после очистки.………………………………………………………………………….7
6.Схема очистки гексена-1………………………………………………………………………………………………………………………………………………..8
7.Нагреватель гексена-1 30-E-1041…………………………...…………………………………………………………………………………………………….9
- ПАЗ и РСУ гексена-1 с коллектора и после 30-Е-1040…………………………………………………………………………………………………..10
8.Колонна дегазации гексена-1 30-С-1040 с конденсатором 30-Е-1050…………………………………………………………………………………………11
- Особенности колонны дегазации гексена-1 30-С-1040..………………........….………..………………………………………………………….12
9.Уравнительный резервуар 30-V-1040 с испарителем 30-Е-1045………………………………………………………………………………………...…….13

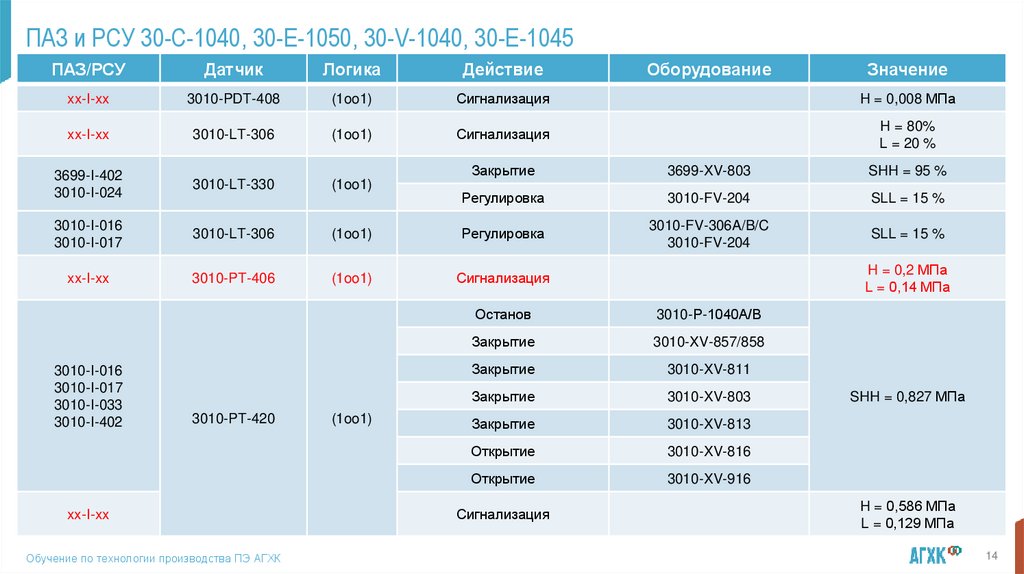

- ПАЗ и РСУ 30-С-1040, 30-Е-1050, 30-V-1040, 30-E-1045……………………………………………………………………………… 14

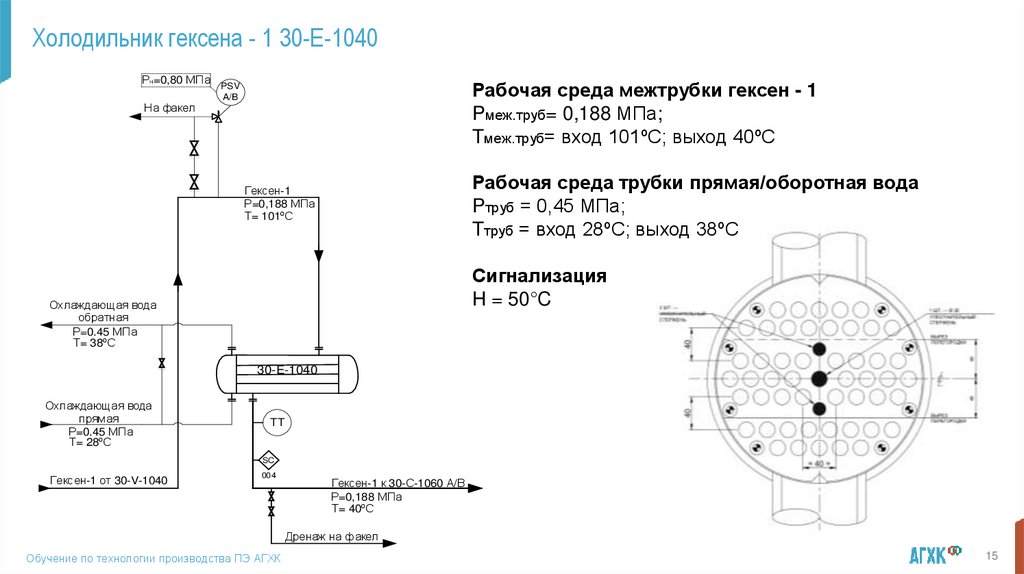

10.Холодильник гексена-1 30-Е-1040…...…………………………………………………………………………………………………………………………….15

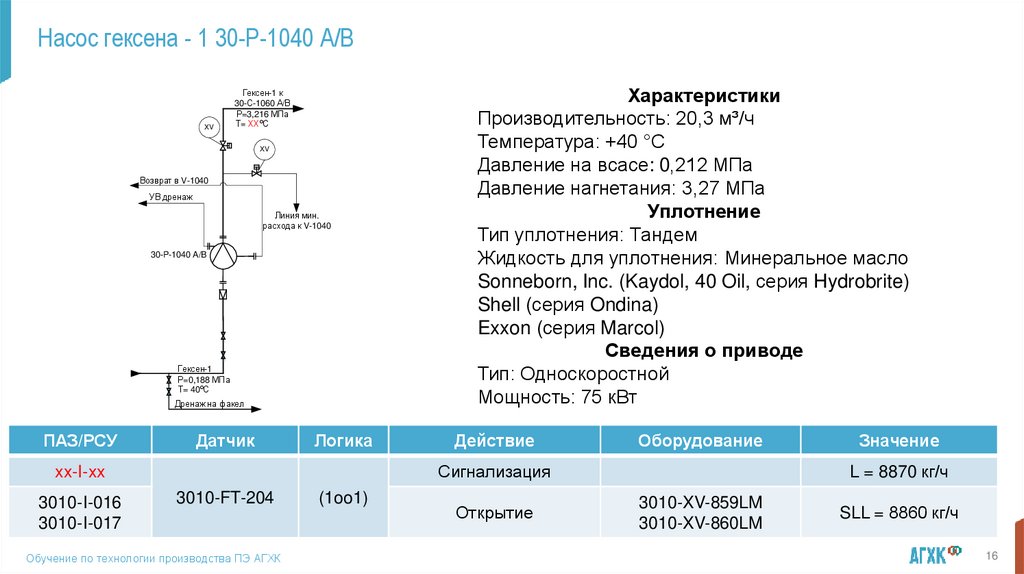

11.Насос гексена-1 30-Р-1040 А/В……………………….……………………….…………………………………………………………………………………16

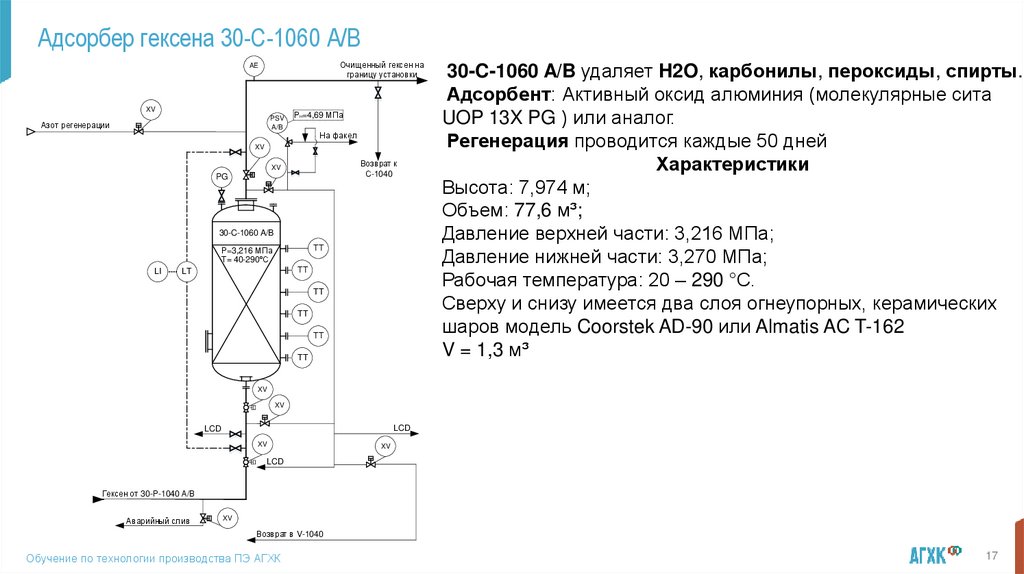

12.Адсорбер гексена-1 30-С-1060 А/В…………………………………………………………….……………………………………………………………………17

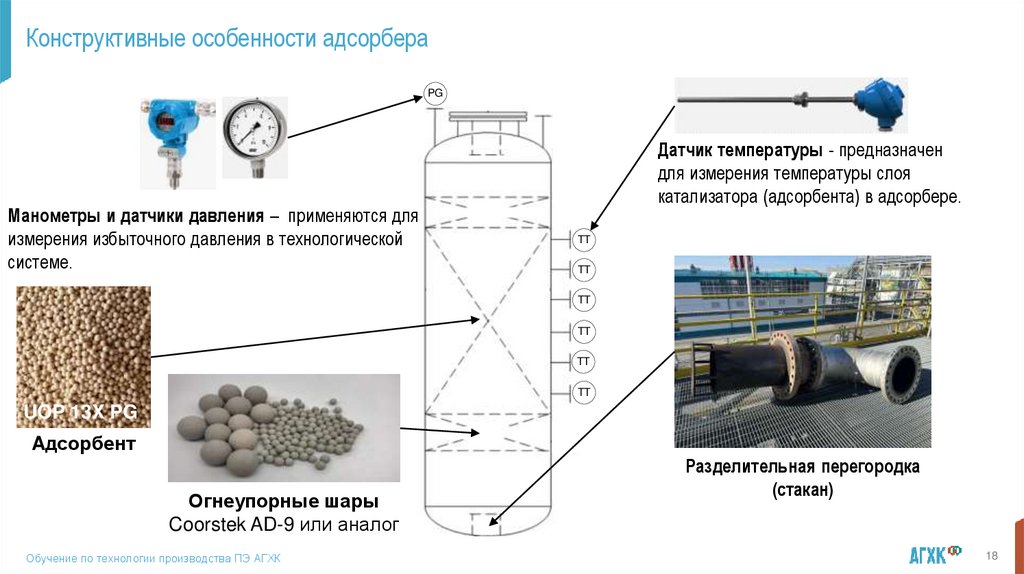

- Конструктивные особенности адсорбера………………………..………………………………………………………………………………18

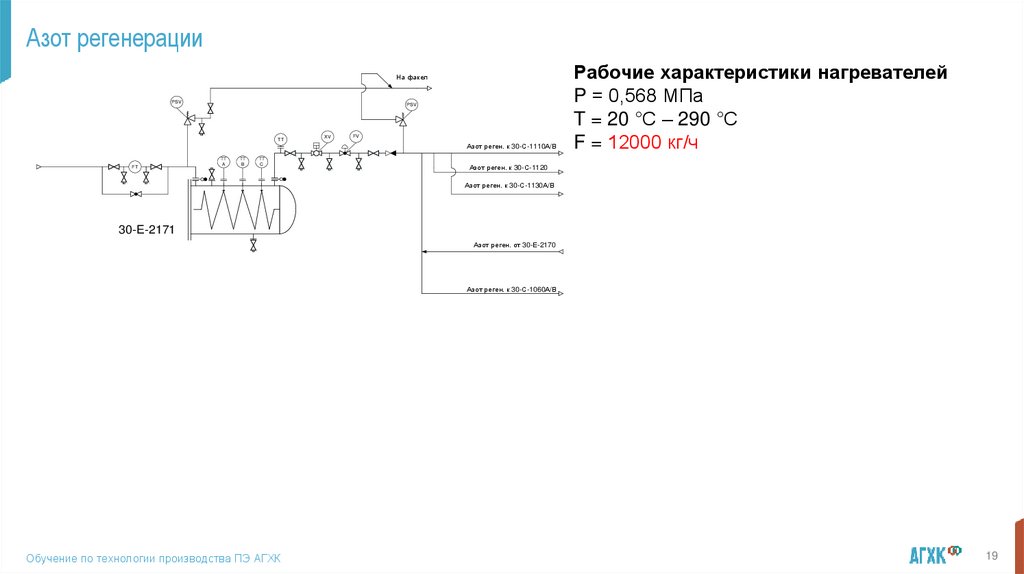

13.Азот регенерации…………………………………………………………………………………………………………………………… ..19

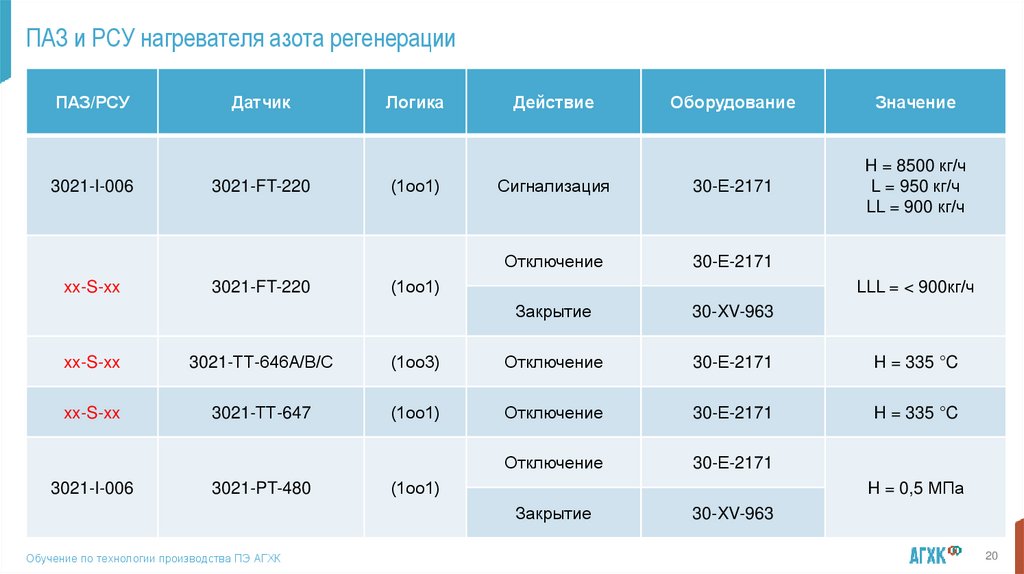

- ПАЗ и РСУ нагревателя азота регенерации………………………………………………………………………………………………………………20

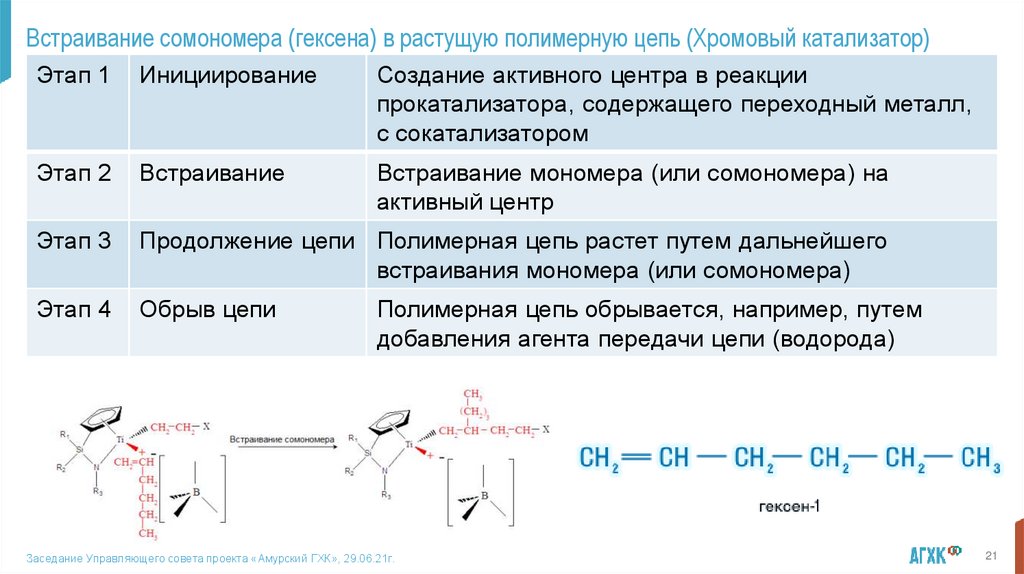

14.Встраивание сомономера (гексена-1) в растущую полимерную цепь (Хромовый катализатор)………………………………………………………...21
Обучение по технологии производства ПЭ АГХК
2

3. Средства индивидуальной защиты (СИЗ)

При работе в замкнутом
пространстве
ПШ-1
При работе связанной с
разгерметизацией трубопроводов
ПШ-2
СИЗ при работе на установке
Обучение по технологии производства ПЭ АГХК
3
§

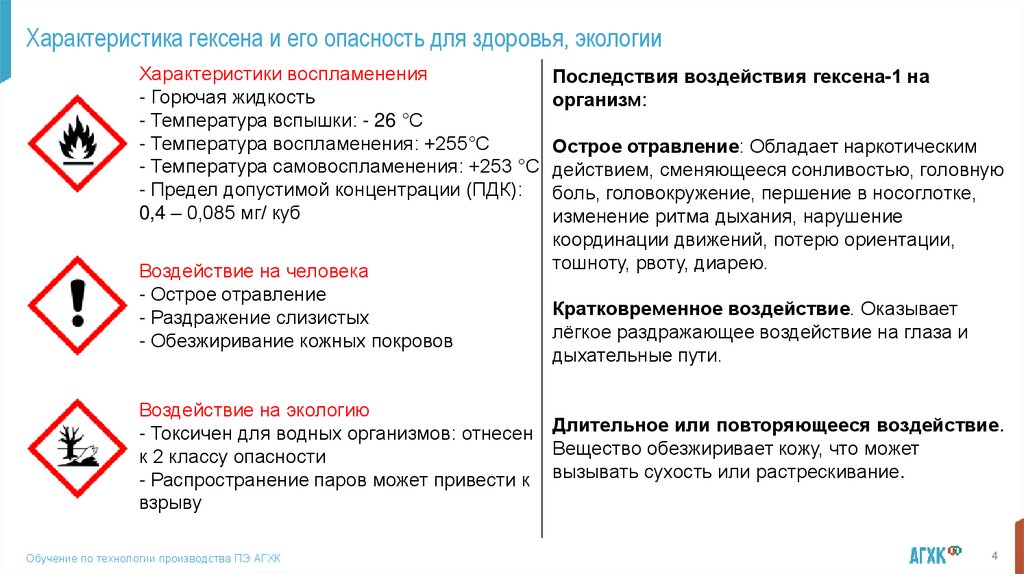

4. Характеристика гексена и его опасность для здоровья, экологии

Характеристики воспламенения
Последствия воздействия гексена-1 на
- Горючая жидкость
организм:
- Температура вспышки: - 26 °С
- Температура воспламенения: +255°С
Острое отравление: Обладает наркотическим
- Температура самовоспламенения: +253 °С действием, сменяющееся сонливостью, головную
- Предел допустимой концентрации (ПДК):
боль, головокружение, першение в носоглотке,
0,4 – 0,085 мг/ куб
изменение ритма дыхания, нарушение
координации движений, потерю ориентации,
тошноту, рвоту, диарею.
Воздействие на человека
- Острое отравление
- Раздражение слизистых
- Обезжиривание кожных покровов
Кратковременное воздействие. Оказывает
лёгкое раздражающее воздействие на глаза и
дыхательные пути.
Воздействие на экологию
- Токсичен для водных организмов: отнесен Длительное или повторяющееся воздействие.
Вещество обезжиривает кожу, что может
к 2 классу опасности
- Распространение паров может привести к вызывать сухость или растрескивание.
взрыву
Обучение по технологии производства ПЭ АГХК
4
§

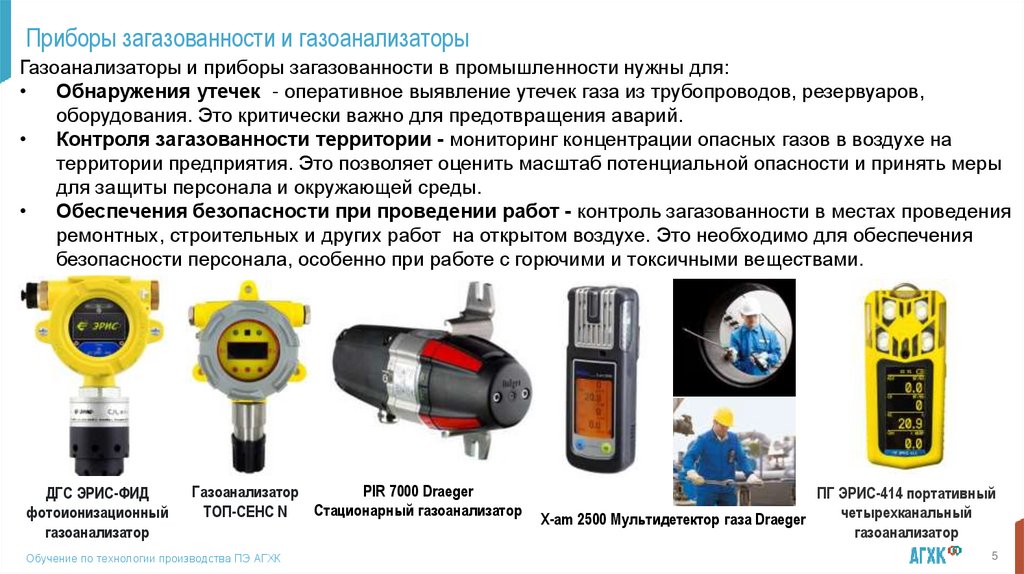

5. Приборы загазованности и газоанализаторы

Газоанализаторы и приборы загазованности в промышленности нужны для:
• Обнаружения утечек - оперативное выявление утечек газа из трубопроводов, резервуаров,
оборудования. Это критически важно для предотвращения аварий.
• Контроля загазованности территории - мониторинг концентрации опасных газов в воздухе на
территории предприятия. Это позволяет оценить масштаб потенциальной опасности и принять меры
для защиты персонала и окружающей среды.
• Обеспечения безопасности при проведении работ - контроль загазованности в местах проведения
ремонтных, строительных и других работ на открытом воздухе. Это необходимо для обеспечения
безопасности персонала, особенно при работе с горючими и токсичными веществами.
ДГС ЭРИС-ФИД
фотоионизационный
газоанализатор
PIR 7000 Draeger
Газоанализатор
Стационарный газоанализатор
ТОП-СЕНС N
Обучение по технологии производства ПЭ АГХК
ПГ ЭРИС-414 портативный
четырехканальный
X-am 2500 Мультидетектор газа Draeger
газоанализатор
5
§

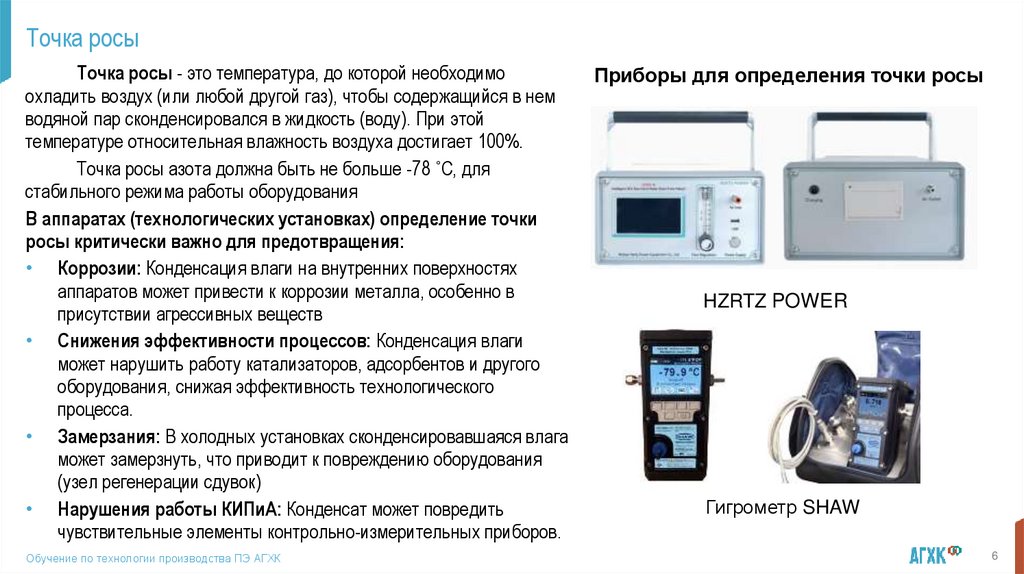

6. Точка росы

Точка росы - это температура, до которой необходимо
охладить воздух (или любой другой газ), чтобы содержащийся в нем
водяной пар сконденсировался в жидкость (воду). При этой
температуре относительная влажность воздуха достигает 100%.
Точка росы азота должна быть не больше -78 ˚С, для
стабильного режима работы оборудования
В аппаратах (технологических установках) определение точки
росы критически важно для предотвращения:
• Коррозии: Конденсация влаги на внутренних поверхностях
аппаратов может привести к коррозии металла, особенно в
присутствии агрессивных веществ
• Снижения эффективности процессов: Конденсация влаги
может нарушить работу катализаторов, адсорбентов и другого
оборудования, снижая эффективность технологического
процесса.
• Замерзания: В холодных установках сконденсировавшаяся влага
может замерзнуть, что приводит к повреждению оборудования
(узел регенерации сдувок)
• Нарушения работы КИПиА: Конденсат может повредить
чувствительные элементы контрольно-измерительных приборов.
Обучение по технологии производства ПЭ АГХК
Приборы для определения точки росы
HZRTZ POWER
Гигрометр SHAW
6
§

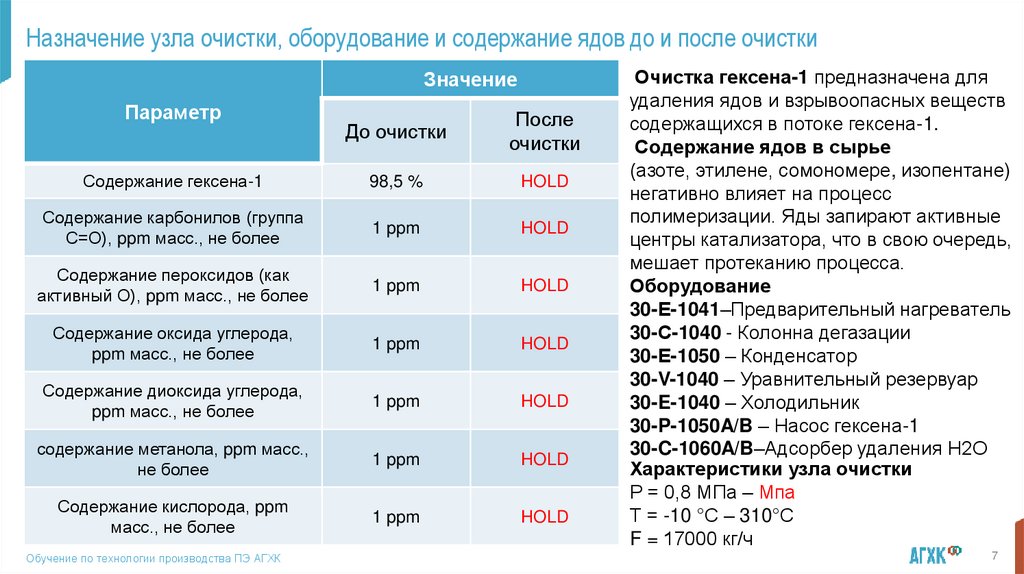

7. Назначение узла очистки, оборудование и содержание ядов до и после очистки

Значение
Параметр
До очистки
После
очистки
Содержание гексена-1
98,5 %
HOLD
Содержание карбонилов (группа
С=О), ppm масс., не более
1 ppm
HOLD
Содержание пероксидов (как
активный О), ppm масс., не более
1 ppm
HOLD
Содержание оксида углерода,
ppm масс., не более
1 ppm
HOLD
Содержание диоксида углерода,
ppm масс., не более
1 ppm
HOLD
содержание метанола, ppm масс.,
не более
1 ppm
HOLD
Содержание кислорода, ppm
масс., не более
1 ppm
HOLD
Обучение по технологии производства ПЭ АГХК
Очистка гексена-1 предназначена для
удаления ядов и взрывоопасных веществ
содержащихся в потоке гексена-1.
Содержание ядов в сырье
(азоте, этилене, сомономере, изопентане)
негативно влияет на процесс
полимеризации. Яды запирают активные
центры катализатора, что в свою очередь,
мешает протеканию процесса.
Оборудование
30-Е-1041–Предварительный нагреватель
30-С-1040 - Колонна дегазации
30-Е-1050 – Конденсатор
30-V-1040 – Уравнительный резервуар
30-E-1040 – Холодильник
30-P-1050A/B – Насос гексена-1
30-C-1060A/B–Адсорбер удаления Н2О
Характеристики узла очистки
Р = 0,8 МПа – Мпа
Т = -10 °С – 310°С
F = 17000 кг/ч
7
§

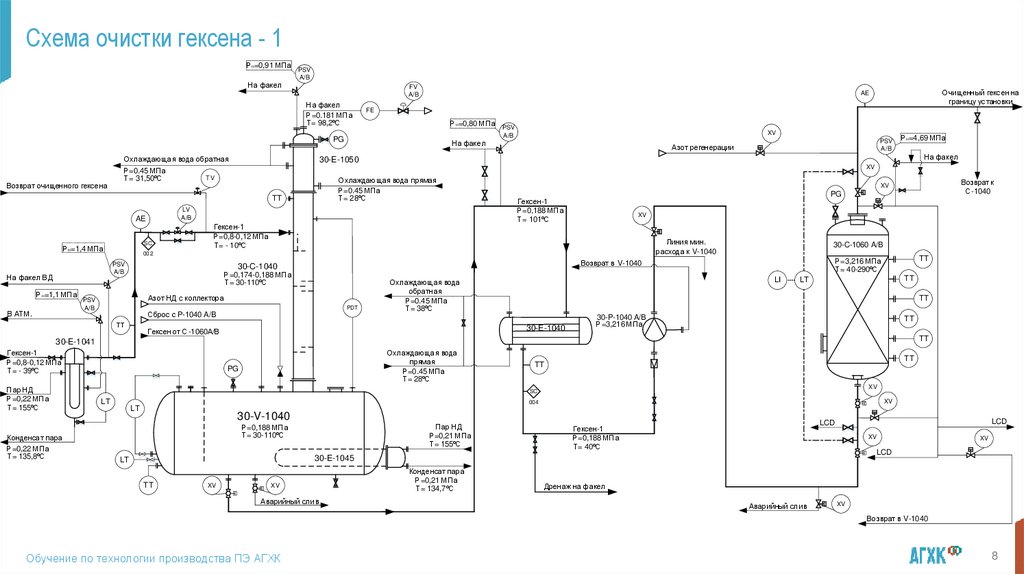

8. Схема очистки гексена - 1

РH=0,91 МПа
На факел
PSV
A/B
FV
A/B
На факел
Р=0.181 МПа
Т= 98,2ºС
FE
РH=0,80 МПа PSV
PG
Возврат очищенного гексена
Охлаждающая вода обратная
Р=0.45 МПа
TV
Т= 31,50ºС
РH=1,1 МПа
Охлаждающая вода прямая
Р=0.45 МПа
Т= 28ºС
В АТМ.
Гексен-1
Р=0,188 МПа
Т= 101ºС
XV
Линия мин.
расхода к V-1040
30-C-1040
Азот НД c коллектора
PDT
Сброс с P-1040 A/B
30-C-1060 A/B
TT
Р=3,216 МПа
Т= 40-290ºС
LI
Охлаждающая вода
обратная
Р=0.45 МПа
Т= 38ºС
TT
LT
TT
30-E-1040
Гексен от С-1060А/В
Возврат к
С-1040
XV
Возврат в V-1040
Р=0,174-0,188 МПа
Т= 30-110ºС
ТТ
РH=4,69 МПа
PG
002
PSV
A/B
PSV
A/B
Азот регенерации
На факел
Гексен-1
Р=0,8-0,12 МПа
Т= - 10ºС
PSV
A/B
На факел ВД
XV
A/B
XV
LV
A/B
SC
РH=1,4 МПа
На факел
30-E-1050
TT
AE
Очищенный гексен на
границу установки
AE
30-P-1040 A/B
Р=3,216 МПа
TT
TT
30-E-1041
Гексен-1
Р=0,8-0,12 МПа
Т= - 39ºС
Пар НД
Р=0,22 МПа
Т= 155ºС
Конденсат пара
Р=0,22 МПа
Т= 135,8ºС
Охлаждающая вода
прямая
Р=0.45 МПа
Т= 28ºС
PG
TT
TT
XV
SC
LT
XV
004
LT
30-V-1040
Пар НД
Р=0,21 МПа
Т= 155ºС
Р=0,188 МПа
Т= 30-110ºС
LCD
LCD
Гексен-1
Р=0,188 МПа
Т= 40ºС
XV
LCD
30-E-1045
LT
TT
XV
XV
Аварийный слив
Конденсат пара
Р=0,21 МПа
Т= 134,7ºС
XV
Дренаж на факел
Аварийный слив
XV
Возврат в V-1040
Обучение по технологии производства ПЭ АГХК
8
§

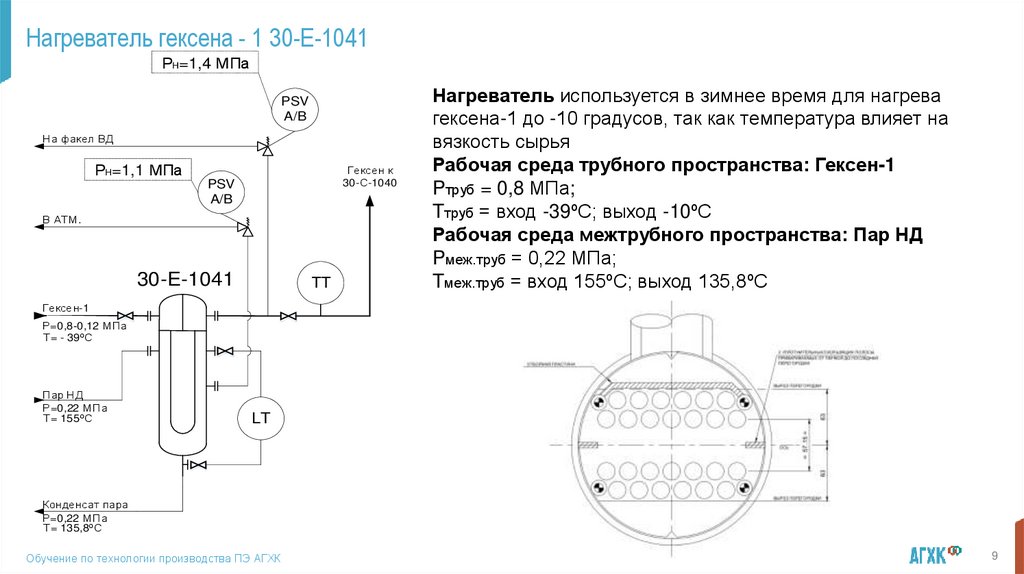

9. Нагреватель гексена - 1 30-E-1041

РH=1,4 МПа
PSV
A/B
На факел ВД
РH=1,1 МПа
Гексен к
30-С-1040
PSV
A/B
В АТМ.
30-E-1041
ТТ
Нагреватель используется в зимнее время для нагрева
гексена-1 до -10 градусов, так как температура влияет на
вязкость сырья
Рабочая среда трубного пространства: Гексен-1
Pтруб = 0,8 МПа;
Tтруб = вход -39ºС; выход -10ºС
Рабочая среда межтрубного пространства: Пар НД
Pмеж.труб = 0,22 МПа;
Tмеж.труб = вход 155ºС; выход 135,8ºС
Гексен-1
Р=0,8-0,12 МПа
Т= - 39ºС
Пар НД
Р=0,22 МПа
Т= 155ºС
LT
Конденсат пара
Р=0,22 МПа
Т= 135,8ºС
Обучение по технологии производства ПЭ АГХК
9
§

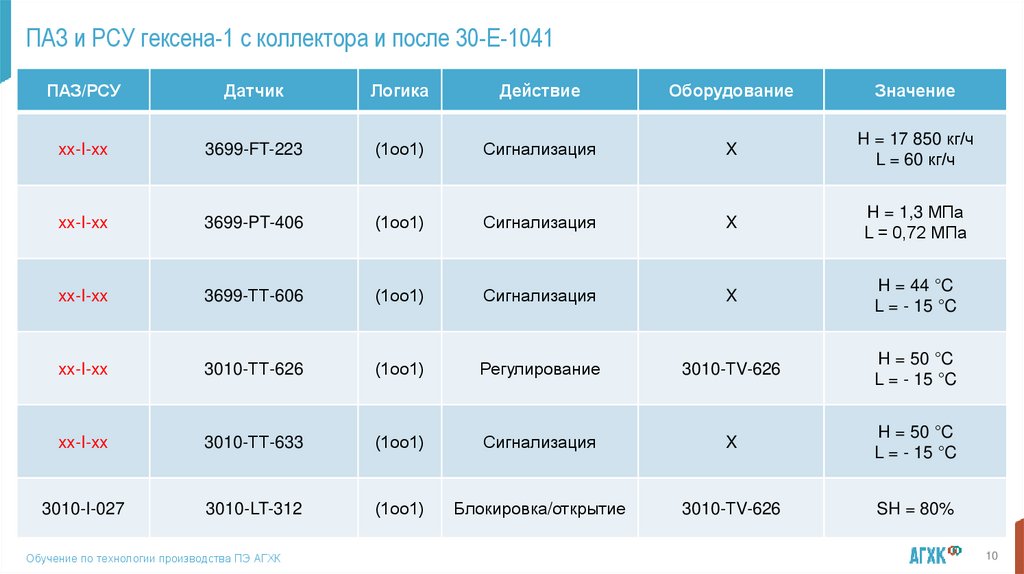

10. ПАЗ и РСУ гексена-1 с коллектора и после 30-Е-1041

ПАЗ/РСУ
Датчик
Логика
Действие
Оборудование
Значение
xx-I-xx
3699-FT-223
(1оо1)
Сигнализация
X
H = 17 850 кг/ч
L = 60 кг/ч
xx-I-xx
3699-PT-406
(1оо1)
Сигнализация
X
H = 1,3 МПа
L = 0,72 МПа
xx-I-xx
3699-ТТ-606
(1оо1)
Сигнализация
X
H = 44 °C
L = - 15 °C
xx-I-xx
3010-ТТ-626
(1оо1)
Регулирование
3010-ТV-626
H = 50 °C
L = - 15 °C
xx-I-xx
3010-ТТ-633
(1оо1)
Сигнализация
X
H = 50 °C
L = - 15 °C
3010-I-027
3010-LT-312
(1оо1)
Блокировка/открытие
3010-ТV-626
SH = 80%
Обучение по технологии производства ПЭ АГХК
10
§

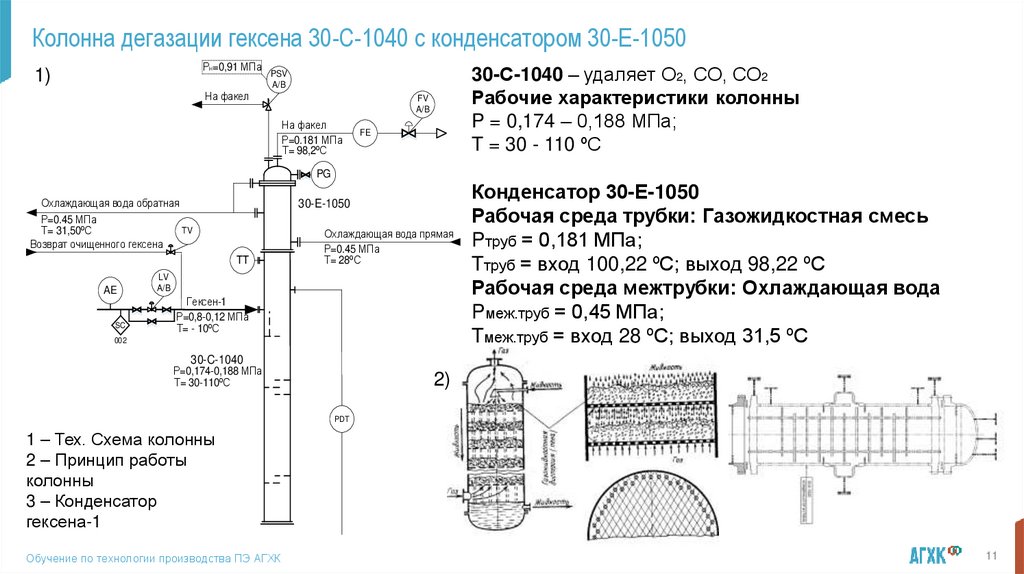

11. Колонна дегазации гексена 30-С-1040 с конденсатором 30-Е-1050

РH=0,91 МПа PSV
1)
На факел
30-С-1040 – удаляет О2, СО, СО2
Рабочие характеристики колонны
P = 0,174 – 0,188 МПа;
T = 30 - 110 ºС
A/B
FV
A/B
На факел
Р=0.181 МПа
Т= 98,2ºС
FE
PG
Охлаждающая вода обратная
Р=0.45 МПа
TV
Т= 31,50ºС
Возврат очищенного гексена
30-E-1050
TT
AE
SC
Охлаждающая вода прямая
Р=0.45 МПа
Т= 28ºС
LV
A/B
Гексен-1
Р=0,8-0,12 МПа
Т= - 10ºС
002
Конденсатор 30-Е-1050
Рабочая среда трубки: Газожидкостная смесь
Pтруб = 0,181 МПа;
Tтруб = вход 100,22 ºС; выход 98,22 ºС
Рабочая среда межтрубки: Охлаждающая вода
Pмеж.труб = 0,45 МПа;
Tмеж.труб = вход 28 ºС; выход 31,5 ºС
30-C-1040
Р=0,174-0,188 МПа
Т= 30-110ºС
2)
PDT
1 – Тех. Схема колонны
2 – Принцип работы
колонны
3 – Конденсатор
гексена-1
Обучение по технологии производства ПЭ АГХК
11
§

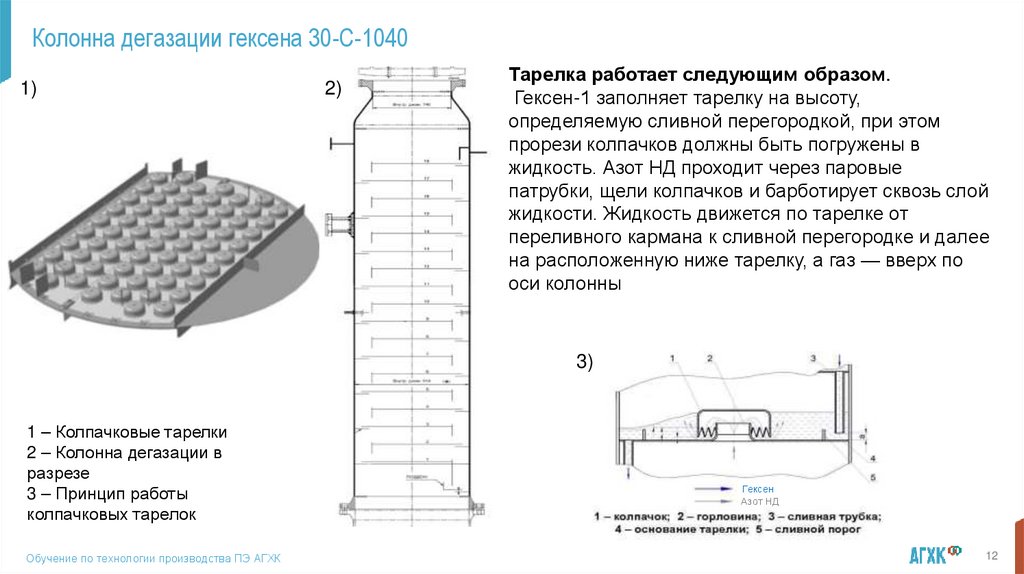

12. Колонна дегазации гексена 30-С-1040

1)
2)
Тарелка работает следующим образом.
Гексен-1 заполняет тарелку на высоту,
определяемую сливной перегородкой, при этом
прорези колпачков должны быть погружены в
жидкость. Азот НД проходит через паровые
патрубки, щели колпачков и барботирует сквозь слой
жидкости. Жидкость движется по тарелке от
переливного кармана к сливной перегородке и далее
на расположенную ниже тарелку, а газ — вверх по
оси колонны
3)
1 – Колпачковые тарелки
2 – Колонна дегазации в
разрезе
3 – Принцип работы
колпачковых тарелок
Обучение по технологии производства ПЭ АГХК
Гексен
Азот НД
12
§

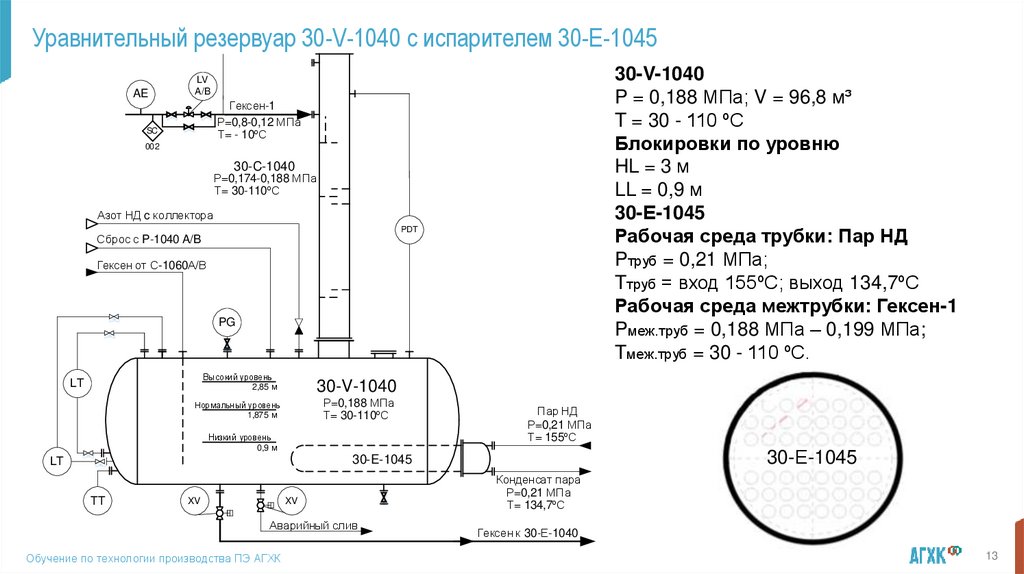

13. Уравнительный резервуар 30-V-1040 с испарителем 30-Е-1045

AE
30-V-1040
P = 0,188 МПа; V = 96,8 м³
T = 30 - 110 ºС
Блокировки по уровню
HL = 3 м
LL = 0,9 м
30-Е-1045
Рабочая среда трубки: Пар НД
Pтруб = 0,21 МПа;
Tтруб = вход 155ºС; выход 134,7ºС
Рабочая среда межтрубки: Гексен-1
Pмеж.труб = 0,188 МПа – 0,199 МПа;
Tмеж.труб = 30 - 110 ºС.
LV
A/B
Гексен-1
Р=0,8-0,12 МПа
Т= - 10ºС
SC
002
30-C-1040
Р=0,174-0,188 МПа
Т= 30-110ºС
Азот НД c коллектора
PDT
Сброс с P-1040 A/B
Гексен от С-1060А/В
PG
Высокий уровень
2,85 м
30-V-1040
Нормальный уровень
1,875 м
Р=0,188 МПа
Т= 30-110ºС
LT
Низкий уровень
0,9 м
Пар НД
Р=0,21 МПа
Т= 155ºС
30-Е-1045
30-E-1045
LT
TT
XV
XV
Аварийный слив
Обучение по технологии производства ПЭ АГХК
Конденсат пара
Р=0,21 МПа
Т= 134,7ºС
Гексен к 30-Е-1040
13
§

14. ПАЗ и РСУ 30-С-1040, 30-Е-1050, 30-V-1040, 30-E-1045

ПАЗ/РСУ
Датчик
Логика
Действие
xx-I-xx
3010-PDT-408
(1oo1)
Сигнализация
H = 0,008 МПа
xx-I-xx
3010-LT-306
(1oo1)
Сигнализация
H = 80%
L = 20 %
3699-I-402
3010-I-024
3010-LT-330
(1oo1)
3010-I-016
3010-I-017
3010-LT-306
xx-I-xx
3010-PT-406
3010-I-016
3010-I-017
3010-I-033
3010-I-402
3010-PT-420
xx-I-xx
Обучение по технологии производства ПЭ АГХК
Оборудование
Значение
Закрытие
3699-XV-803
SHH = 95 %
Регулировка
3010-FV-204
SLL = 15 %
(1oo1)
Регулировка
3010-FV-306A/B/C
3010-FV-204
SLL = 15 %
(1oo1)
Сигнализация
(1oo1)
H = 0,2 МПа
L = 0,14 МПа
Останов
3010-Р-1040А/В
Закрытие
3010-XV-857/858
Закрытие
3010-XV-811
Закрытие
3010-XV-803
Закрытие
3010-XV-813
Открытие
3010-XV-816
Открытие
3010-XV-916
Сигнализация
SHH = 0,827 МПа
H = 0,586 МПа
L = 0,129 МПа
14
§

15. Холодильник гексена - 1 30-Е-1040

РH=0,80 МПа PSV
На факел
Рабочая среда межтрубки гексен - 1
Pмеж.труб= 0,188 МПа;
Tмеж.труб= вход 101ºС; выход 40ºС
A/B
Рабочая среда трубки прямая/оборотная вода
Pтруб = 0,45 МПа;
Tтруб = вход 28ºС; выход 38ºС
Гексен-1
Р=0,188 МПа
Т= 101ºС
Сигнализация
H = 50°C
Охлаждающая вода
обратная
Р=0.45 МПа
Т= 38ºС
30-E-1040
Охлаждающая вода
прямая
Р=0.45 МПа
Т= 28ºС
TT
SC
Гексен-1 от 30-V-1040
004
Гексен-1 к 30-С-1060 А/В
Р=0,188 МПа
Т= 40ºС
Дренаж на факел
Обучение по технологии производства ПЭ АГХК
15
§

16. Насос гексена - 1 30-Р-1040 А/В

XV
Гексен-1 к
30-С-1060 А/В
Р=3,216 МПа
Т= ХХºС
XV
Возврат в V-1040
УВ дренаж
Линия мин.
расхода к V-1040
30-P-1040 A/B
Гексен-1
Р=0,188 МПа
Т= 40ºС
Дренаж на факел
ПАЗ/РСУ
Датчик
Логика
Действие
Оборудование
Сигнализация
xx-I-xx
3010-I-016
3010-I-017
Характеристики
Производительность: 20,3 м³/ч
Температура: +40 °С
Давление на всасе: 0,212 МПа
Давление нагнетания: 3,27 МПа
Уплотнение
Тип уплотнения: Тандем
Жидкость для уплотнения: Минеральное масло
Sonneborn, Inc. (Kaydol, 40 Oil, серия Hydrobrite)
Shell (серия Ondina)
Exxon (серия Marcol)
Сведения о приводе
Тип: Односкоростной
Мощность: 75 кВт
3010-FT-204
Обучение по технологии производства ПЭ АГХК
(1oo1)
Открытие
Значение
L = 8870 кг/ч
3010-XV-859LM
3010-XV-860LM
SLL = 8860 кг/ч
16
§

17. Адсорбер гексена 30-С-1060 А/В

Очищенный гексен на
границу установки
AE
XV
PSV
A/B
Азот регенерации
РH=4,69 МПа
На факел
XV
Возврат к
С-1040
XV
PG
30-C-1060 A/B
TT
Р=3,216 МПа
Т= 40-290ºС
LI
TT
LT
TT
TT
TT
TT
30-C-1060 A/B удаляет H2O, карбонилы, пероксиды, спирты.
Адсорбент: Активный оксид алюминия (молекулярные сита
UOP 13X PG ) или аналог.
Регенерация проводится каждые 50 дней
Характеристики
Высота: 7,974 м;
Объем: 77,6 м³;
Давление верхней части: 3,216 МПа;
Давление нижней части: 3,270 МПа;
UOP 13X PG
Рабочая температура: 20 – 290 °С.
Сверху и снизу имеется два слоя огнеупорных, керамических
шаров модель Coorstek AD-90 или Almatis AC T-162
V = 1,3 м³
XV
XV
LCD
LCD
XV
XV
LCD
Гексен от 30-Р-1040 А/В
Аварийный слив
XV
Возврат в V-1040
Обучение по технологии производства ПЭ АГХК
17
§

18. Конструктивные особенности адсорбера

PG
Манометры и датчики давления – применяются для
измерения избыточного давления в технологической
системе.
Датчик температуры - предназначен
для измерения температуры слоя
катализатора (адсорбента) в адсорбере.
TT
TT
TT
TT
TT
TT
UOP 13X PG
Aдсорбент
Огнеупорные шары
Coorstek AD-9 или аналог
Обучение по технологии производства ПЭ АГХК
Разделительная перегородка
(стакан)
18
§

19. Азот регенерации

На факел
PSV
PSV
TT
XV
FV
Азот реген. к 30-С-1110А/В
FT
TT
A
TT
B
TT
C
Рабочие характеристики нагревателей
P = 0,568 МПа
T = 20 °С – 290 °С
F = 12000 кг/ч
Азот реген. к 30-С-1120
Азот реген. к 30-С-1130А/В
30-E-2171
Азот реген. от 30-Е-2170
Азот реген. к 30-С-1060А/В
Обучение по технологии производства ПЭ АГХК
19
§

20. ПАЗ и РСУ нагревателя азота регенерации

ПАЗ/РСУ
Датчик
Логика
Действие
Оборудование
Значение
3021-I-006
3021-FT-220
(1оо1)
Сигнализация
30-Е-2171
H = 8500 кг/ч
L = 950 кг/ч
LL = 900 кг/ч
Отключение
30-Е-2171
xx-S-xx
3021-FT-220
(1оо1)
LLL = < 900кг/ч
Закрытие
30-XV-963
xx-S-xx
3021-ТТ-646А/В/С
(1оо3)
Отключение
30-Е-2171
H = 335 °C
xx-S-xx
3021-ТТ-647
(1оо1)
Отключение
30-Е-2171
H = 335 °C
Отключение
30-Е-2171
3021-I-006
3021-PT-480
(1оо1)
H = 0,5 МПа
Закрытие
Обучение по технологии производства ПЭ АГХК
30-XV-963
20
§

21. Встраивание сомономера (гексена) в растущую полимерную цепь (Хромовый катализатор)

Этап 1
Инициирование
Создание активного центра в реакции
прокатализатора, содержащего переходный металл,
с сокатализатором
Этап 2
Встраивание
Встраивание мономера (или сомономера) на
активный центр
Этап 3
Продолжение цепи Полимерная цепь растет путем дальнейшего
встраивания мономера (или сомономера)
Этап 4
Обрыв цепи
Полимерная цепь обрывается, например, путем
добавления агента передачи цепи (водорода)
Заседание Управляющего совета проекта «Амурский ГХК», 29.06.21г.
21
§

22. Спасибо за внимание!

Обучение по технологии производства ПЭ АГХК
22
§
