2. Блок 1. Научно-исследовательские и опытно-конструкторские работы.

ГОСТ Р 21.101-2020 раздел 4. Общие требования к составу и
комплектованию проектной и рабочей документации

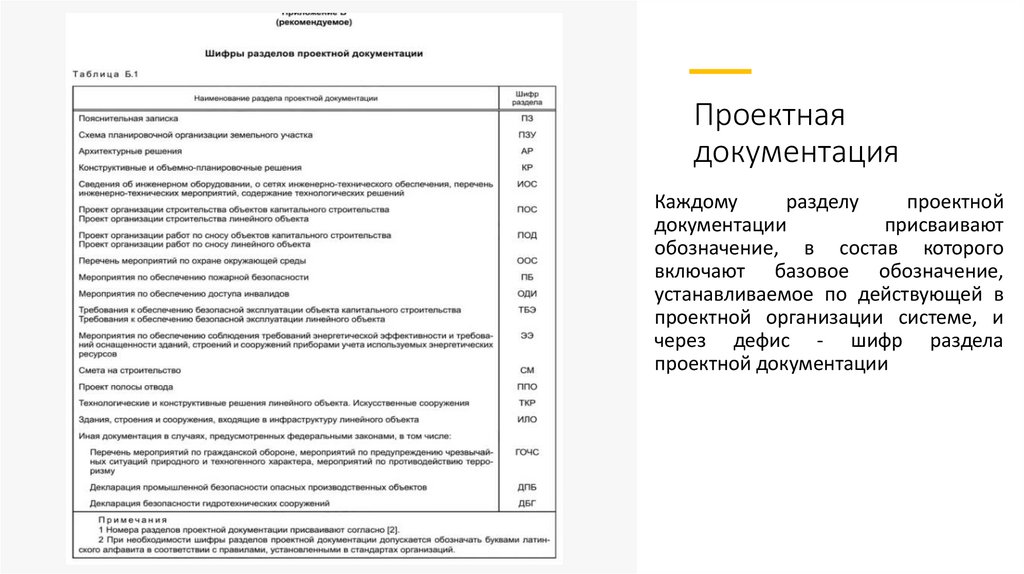

3. Проектная документация

Каждому
разделу
проектной
документации
присваивают
обозначение, в состав которого
включают базовое обозначение,
устанавливаемое по действующей в
проектной организации системе, и
через дефис - шифр раздела
проектной документации

4.

При необходимости разделы и подразделы
делят на части, а части - на книги. Каждую
часть и книгу комплектуют отдельно.
Всем частям и книгам дают наименования,
отражающие содержание частей или книг.

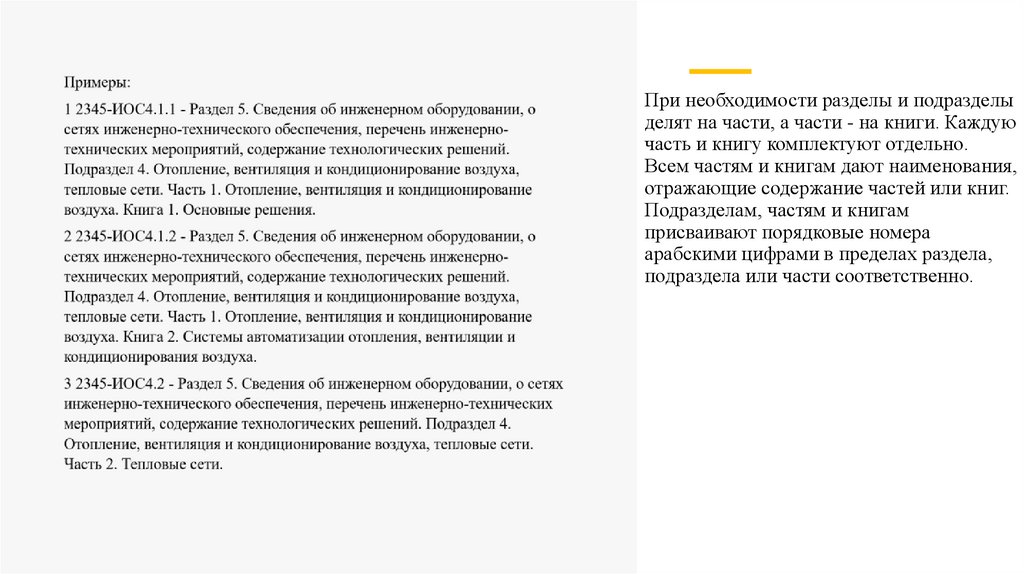

Подразделам, частям и книгам
присваивают порядковые номера
арабскими цифрами в пределах раздела,
подраздела или части соответственно.

5.

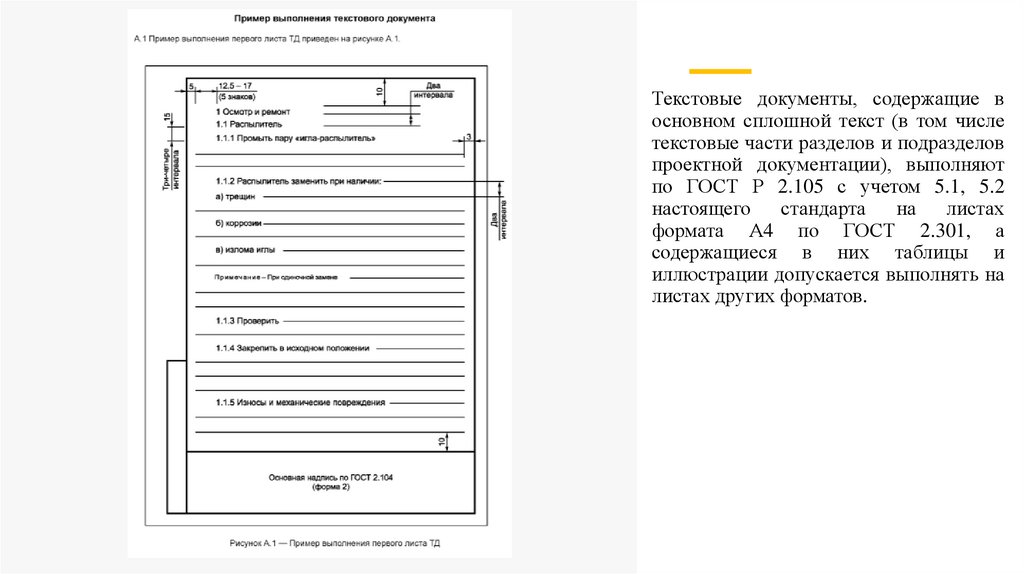

Текстовые документы, содержащие в
основном сплошной текст (в том числе
текстовые части разделов и подразделов
проектной документации), выполняют
по ГОСТ Р 2.105 с учетом 5.1, 5.2
настоящего стандарта на листах
формата А4 по ГОСТ 2.301, а
содержащиеся в них таблицы и
иллюстрации допускается выполнять на
листах других форматов.

6.

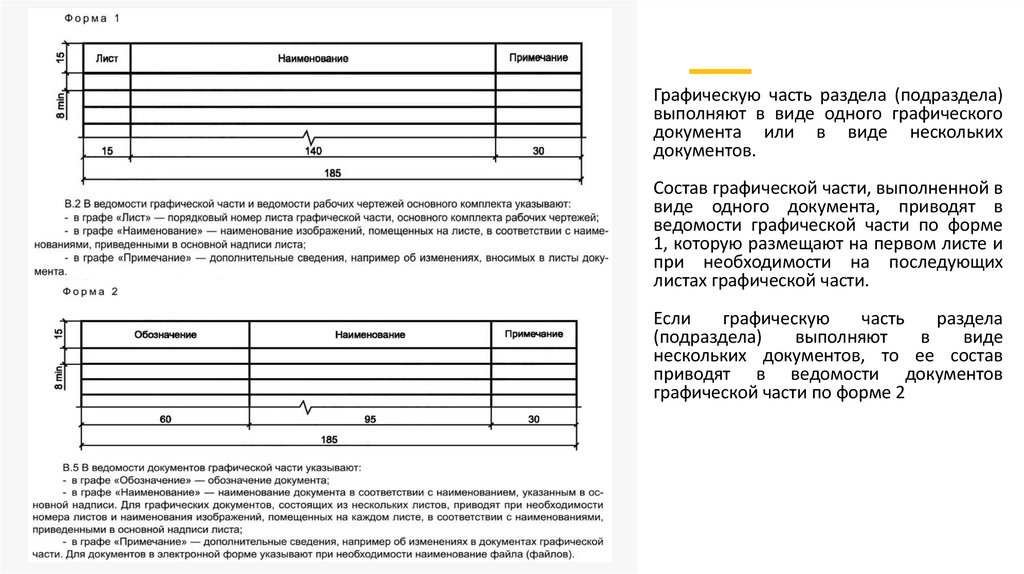

Графическую часть раздела (подраздела)
выполняют в виде одного графического
документа или в виде нескольких
документов.
Состав графической части, выполненной в
виде одного документа, приводят в
ведомости графической части по форме
1, которую размещают на первом листе и
при необходимости на последующих
листах графической части.
Если
графическую
часть
раздела
(подраздела)
выполняют
в
виде
нескольких документов, то ее состав
приводят в ведомости документов
графической части по форме 2

7. Рабочая документация

В
состав
рабочей
документации,
передаваемой заказчику, включают:

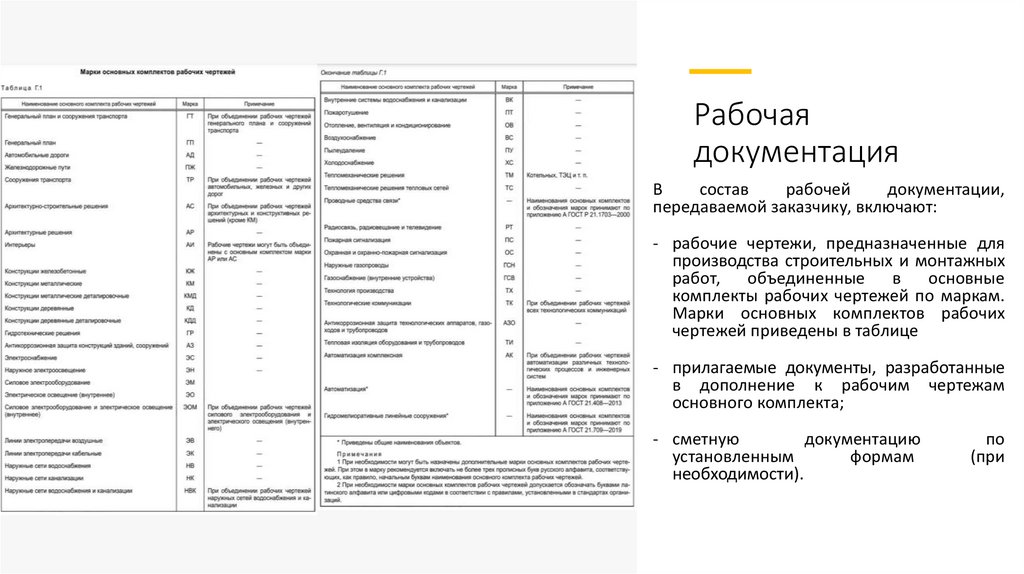

- рабочие чертежи, предназначенные для
производства строительных и монтажных
работ, объединенные в основные
комплекты рабочих чертежей по маркам.
Марки основных комплектов рабочих
чертежей приведены в таблице
- прилагаемые документы, разработанные
в дополнение к рабочим чертежам
основного комплекта;
- сметную
документацию
установленным
формам
необходимости).
по
(при

8.

К прилагаемым документам относят:
- рабочую документацию на строительные изделия
- эскизные чертежи общих видов нетиповых изделий
- спецификацию оборудования, изделий и материалов
- опросные листы и габаритные чертежи
- локальную смету
- расчеты
- другие документы, предусмотренные
соответствующими стандартами СПДС.

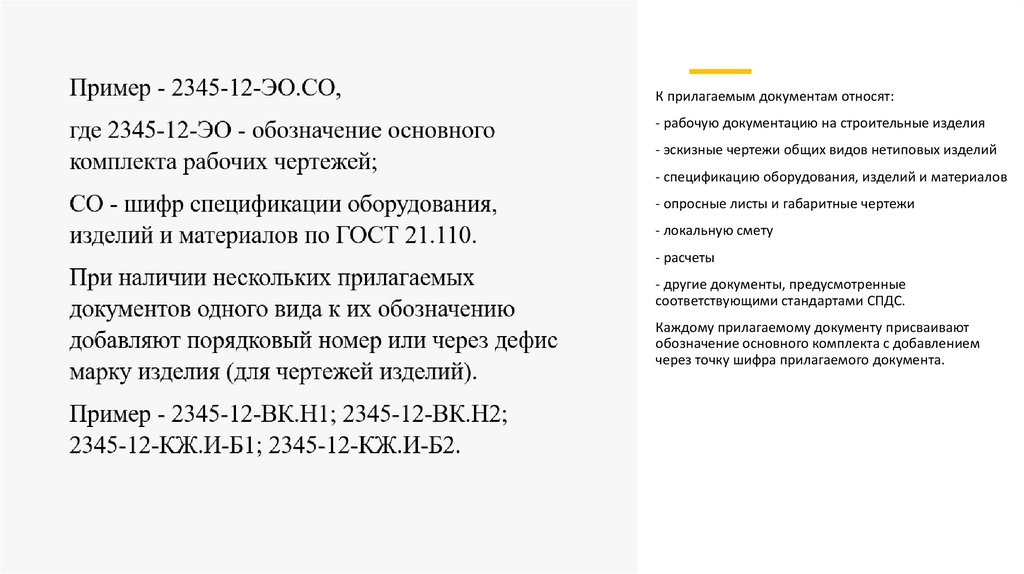

Каждому прилагаемому документу присваивают
обозначение основного комплекта с добавлением
через точку шифра прилагаемого документа.

9. Общие данные по рабочим чертежам

На первых листах каждого
основного комплекта рабочих
чертежей
приводят
общие
данные по рабочим чертежам, в
которые
в
общем
случае
включают:

10.

В общих указаниях приводят:
- сведения о документах, на основании которых принято решение о разработке рабочей документации
(например, задание на проектирование, утвержденная проектная документация);
- запись о соответствии рабочей документации заданию на проектирование, выданным техническим
условиям, требованиям действующих технических регламентов, стандартов, сводов правил, других
документов, содержащих установленные требования;
- перечень нормативных документов (стандартов, сводов правил, технических условий и т.п.), на которые
даны ссылки в рабочих чертежах*;
- абсолютную отметку, принятую в рабочих чертежах здания или сооружения условно за нулевую (как
правило, приводят на чертежах архитектурных и конструктивных решений);
- запись о результатах проверки на патентоспособность и патентную чистоту впервые применяемых в
проектной документации технологических процессов, оборудования, конструкций, изделий и
материалов, а также номера патентов и заявок, по которым приняты решения о выдаче патентов на
используемые в рабочей документации изобретения (при необходимости);
- перечень видов работ, которые оказывают влияние на безопасность здания или сооружения и для
которых необходимо составлять акты освидетельствования скрытых работ, ответственных конструкций и
участков сетей инженерно-технического обеспечения*;
- сведения о том, кому принадлежит данная интеллектуальная собственность (при необходимости);
- эксплуатационные требования, предъявляемые к проектируемому зданию или сооружению (при
необходимости);
- другие необходимые указания.

11. Блок 2. Положение о составе разделов проектной документации и требованиях к их содержанию (от 16 февраля 2008 г. № 87)

Раздел 10 "Требования к обеспечению безопасной эксплуатации
объектов капитального строительства"

12.

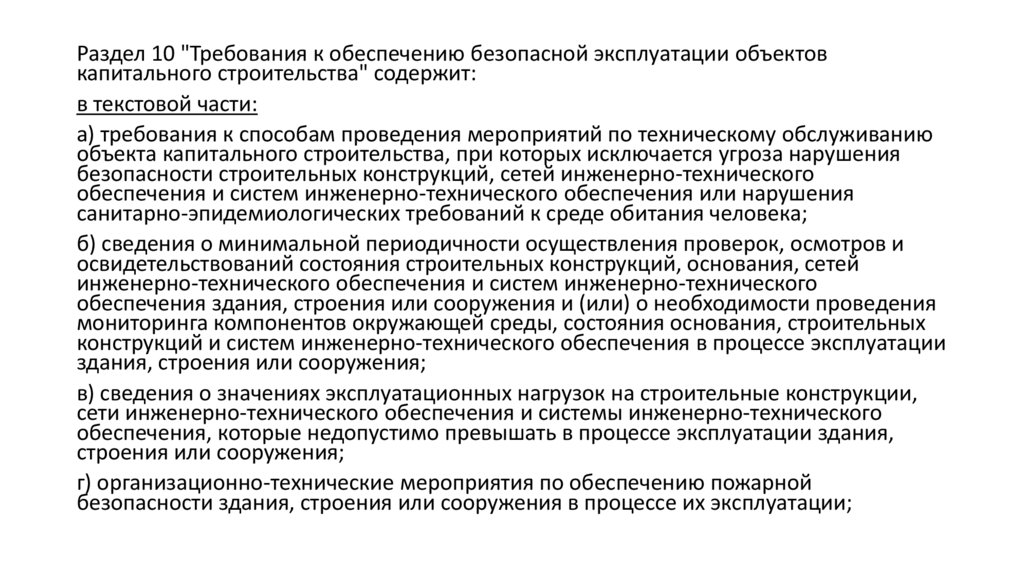

Раздел 10 "Требования к обеспечению безопасной эксплуатации объектов
капитального строительства" содержит:
в текстовой части:
а) требования к способам проведения мероприятий по техническому обслуживанию
объекта капитального строительства, при которых исключается угроза нарушения
безопасности строительных конструкций, сетей инженерно-технического
обеспечения и систем инженерно-технического обеспечения или нарушения
санитарно-эпидемиологических требований к среде обитания человека;
б) сведения о минимальной периодичности осуществления проверок, осмотров и
освидетельствований состояния строительных конструкций, основания, сетей
инженерно-технического обеспечения и систем инженерно-технического
обеспечения здания, строения или сооружения и (или) о необходимости проведения
мониторинга компонентов окружающей среды, состояния основания, строительных
конструкций и систем инженерно-технического обеспечения в процессе эксплуатации
здания, строения или сооружения;
в) сведения о значениях эксплуатационных нагрузок на строительные конструкции,
сети инженерно-технического обеспечения и системы инженерно-технического
обеспечения, которые недопустимо превышать в процессе эксплуатации здания,
строения или сооружения;
г) организационно-технические мероприятия по обеспечению пожарной
безопасности здания, строения или сооружения в процессе их эксплуатации;

13.

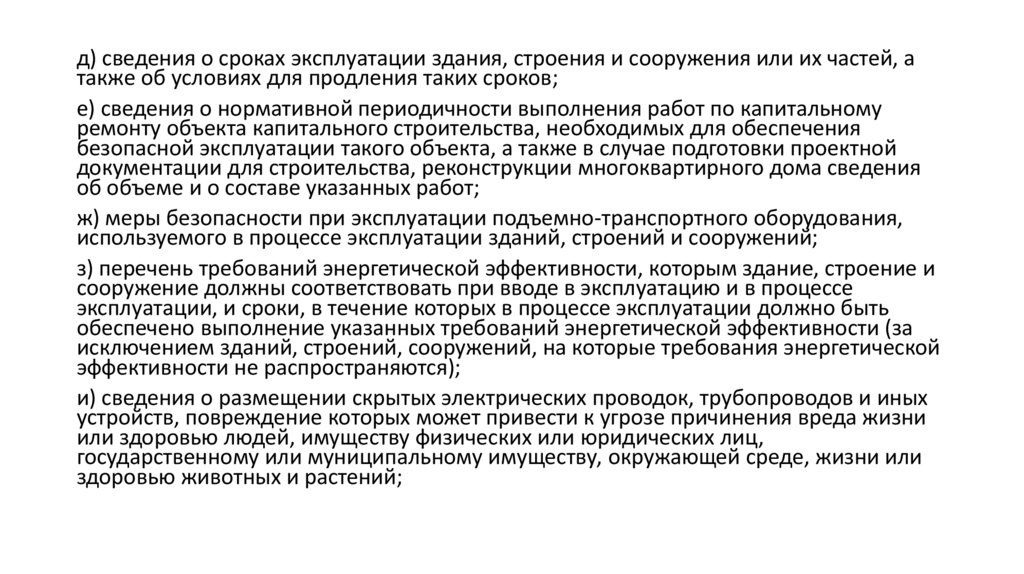

д) сведения о сроках эксплуатации здания, строения и сооружения или их частей, а
также об условиях для продления таких сроков;
е) сведения о нормативной периодичности выполнения работ по капитальному
ремонту объекта капитального строительства, необходимых для обеспечения
безопасной эксплуатации такого объекта, а также в случае подготовки проектной
документации для строительства, реконструкции многоквартирного дома сведения
об объеме и о составе указанных работ;
ж) меры безопасности при эксплуатации подъемно-транспортного оборудования,
используемого в процессе эксплуатации зданий, строений и сооружений;
з) перечень требований энергетической эффективности, которым здание, строение и
сооружение должны соответствовать при вводе в эксплуатацию и в процессе
эксплуатации, и сроки, в течение которых в процессе эксплуатации должно быть
обеспечено выполнение указанных требований энергетической эффективности (за
исключением зданий, строений, сооружений, на которые требования энергетической
эффективности не распространяются);
и) сведения о размещении скрытых электрических проводок, трубопроводов и иных
устройств, повреждение которых может привести к угрозе причинения вреда жизни
или здоровью людей, имуществу физических или юридических лиц,
государственному или муниципальному имуществу, окружающей среде, жизни или
здоровью животных и растений;

14.

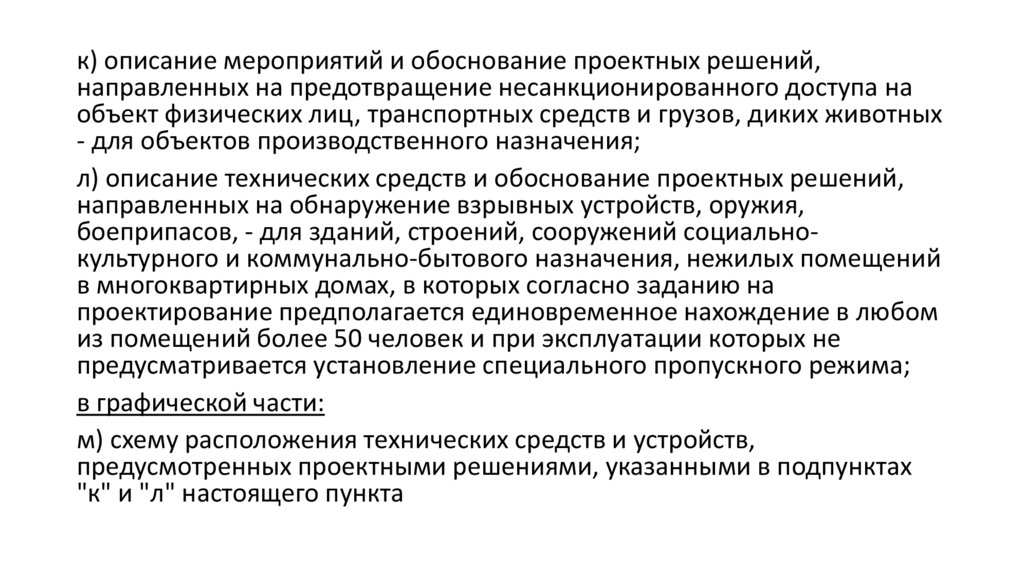

к) описание мероприятий и обоснование проектных решений,
направленных на предотвращение несанкционированного доступа на
объект физических лиц, транспортных средств и грузов, диких животных
- для объектов производственного назначения;
л) описание технических средств и обоснование проектных решений,
направленных на обнаружение взрывных устройств, оружия,
боеприпасов, - для зданий, строений, сооружений социальнокультурного и коммунально-бытового назначения, нежилых помещений
в многоквартирных домах, в которых согласно заданию на
проектирование предполагается единовременное нахождение в любом
из помещений более 50 человек и при эксплуатации которых не
предусматривается установление специального пропускного режима;
в графической части:
м) схему расположения технических средств и устройств,
предусмотренных проектными решениями, указанными в подпунктах
"к" и "л" настоящего пункта

15. Блок 3. Состав разделов проектной документации на линейные объекты и требования к содержанию этих разделов

Проектирование тепловых пунктов (ТП) СП 41-101-95 п.1.3

16.

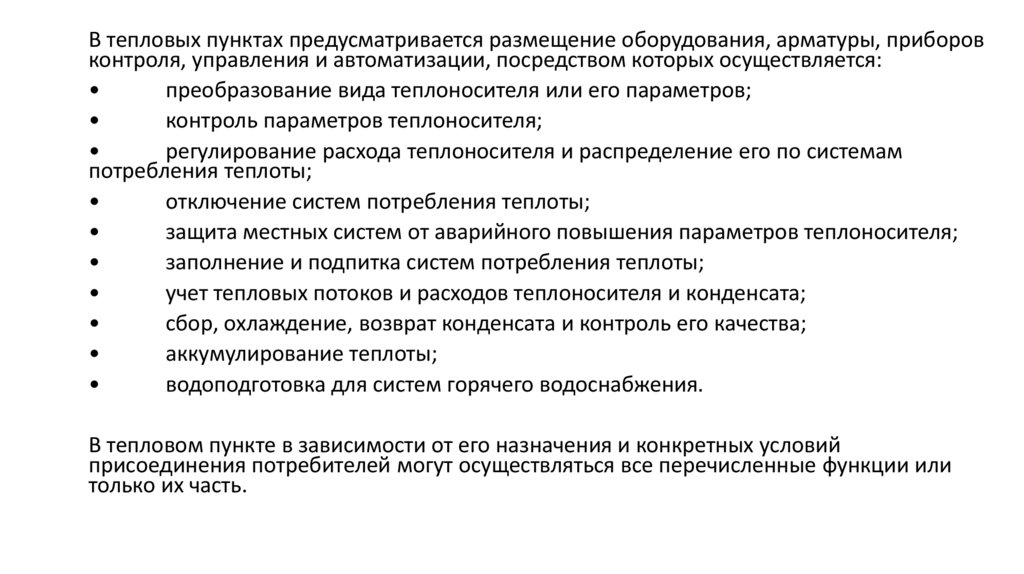

В тепловых пунктах предусматривается размещение оборудования, арматуры, приборов
контроля, управления и автоматизации, посредством которых осуществляется:
преобразование вида теплоносителя или его параметров;
контроль параметров теплоносителя;
регулирование расхода теплоносителя и распределение его по системам
потребления теплоты;
отключение систем потребления теплоты;
защита местных систем от аварийного повышения параметров теплоносителя;
заполнение и подпитка систем потребления теплоты;
учет тепловых потоков и расходов теплоносителя и конденсата;
сбор, охлаждение, возврат конденсата и контроль его качества;
аккумулирование теплоты;
водоподготовка для систем горячего водоснабжения.
В тепловом пункте в зависимости от его назначения и конкретных условий
присоединения потребителей могут осуществляться все перечисленные функции или
только их часть.

17. ГОСТ Р 15.000-2016 СРПП. ОП

Система разработки и постановки продукции на производство

18.

СРПП - комплекс взаимосвязанных основополагающих
организационно-методических и общетехнических национальных
стандартов, устанавливающих основные положения, правила и
требования (далее - положения), обеспечивающие техническое и
организационное единство выполняемых работ на стадиях ЖЦП и
на стадии ликвидации продукции, а также взаимодействие
заинтересованных сторон.
При формировании СРПП должны быть обеспечены основные
принципы стандартизации, такие как: комплексность, системность,
согласованность и непротиворечивость требований и положений, а
также исключено дублирование положений.

19.

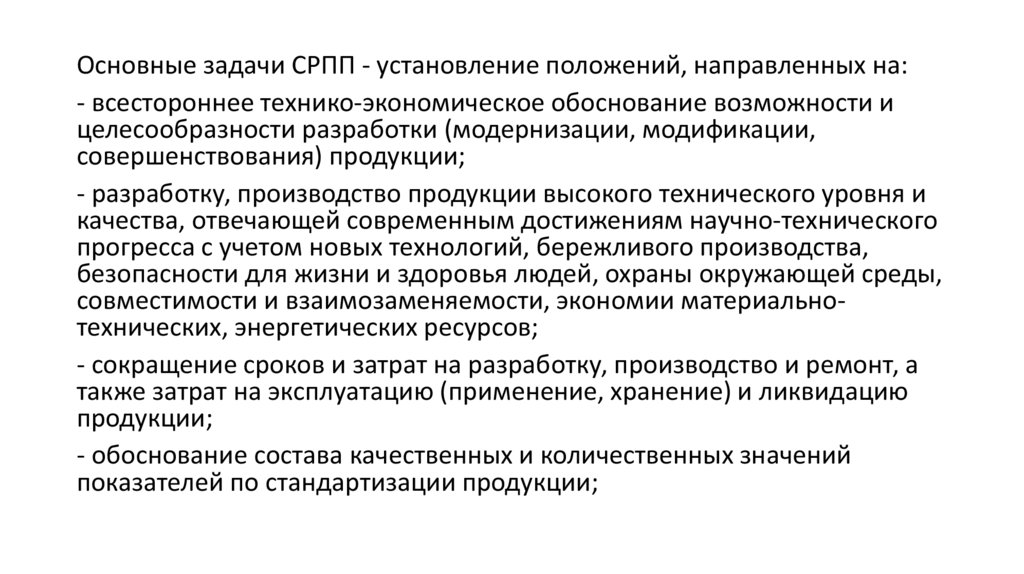

Основные задачи СРПП - установление положений, направленных на:
- всестороннее технико-экономическое обоснование возможности и
целесообразности разработки (модернизации, модификации,
совершенствования) продукции;
- разработку, производство продукции высокого технического уровня и
качества, отвечающей современным достижениям научно-технического
прогресса с учетом новых технологий, бережливого производства,
безопасности для жизни и здоровья людей, охраны окружающей среды,
совместимости и взаимозаменяемости, экономии материальнотехнических, энергетических ресурсов;
- сокращение сроков и затрат на разработку, производство и ремонт, а
также затрат на эксплуатацию (применение, хранение) и ликвидацию
продукции;
- обоснование состава качественных и количественных значений
показателей по стандартизации продукции;

20.

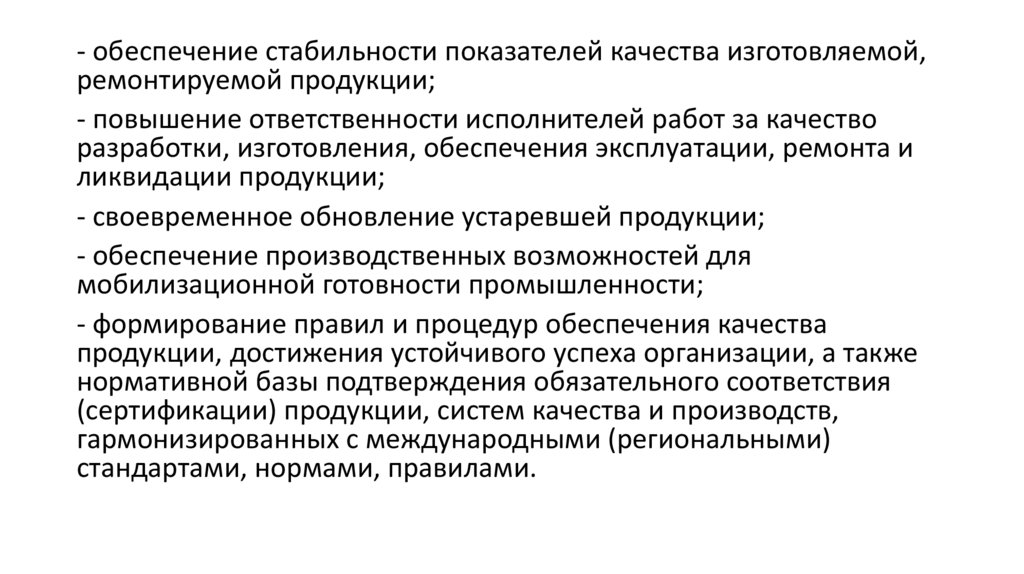

- обеспечение стабильности показателей качества изготовляемой,
ремонтируемой продукции;
- повышение ответственности исполнителей работ за качество
разработки, изготовления, обеспечения эксплуатации, ремонта и
ликвидации продукции;
- своевременное обновление устаревшей продукции;
- обеспечение производственных возможностей для
мобилизационной готовности промышленности;
- формирование правил и процедур обеспечения качества
продукции, достижения устойчивого успеха организации, а также
нормативной базы подтверждения обязательного соответствия
(сертификации) продукции, систем качества и производств,
гармонизированных с международными (региональными)
стандартами, нормами, правилами.

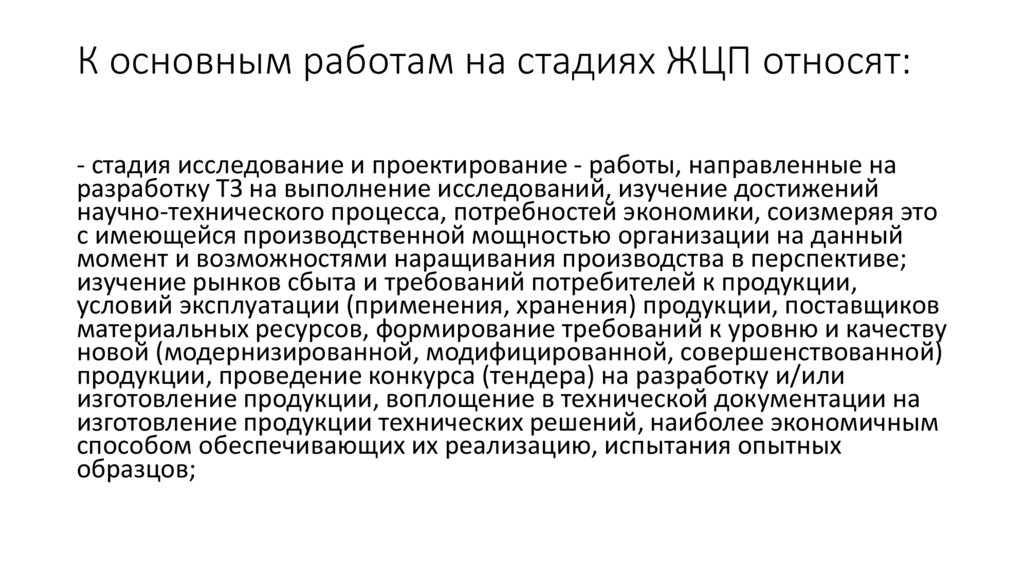

21. К основным работам на стадиях ЖЦП относят:

- стадия исследование и проектирование - работы, направленные на
разработку ТЗ на выполнение исследований, изучение достижений
научно-технического процесса, потребностей экономики, соизмеряя это
с имеющейся производственной мощностью организации на данный
момент и возможностями наращивания производства в перспективе;
изучение рынков сбыта и требований потребителей к продукции,
условий эксплуатации (применения, хранения) продукции, поставщиков
материальных ресурсов, формирование требований к уровню и качеству
новой (модернизированной, модифицированной, совершенствованной)
продукции, проведение конкурса (тендера) на разработку и/или
изготовление продукции, воплощение в технической документации на
изготовление продукции технических решений, наиболее экономичным
способом обеспечивающих их реализацию, испытания опытных
образцов;

22.

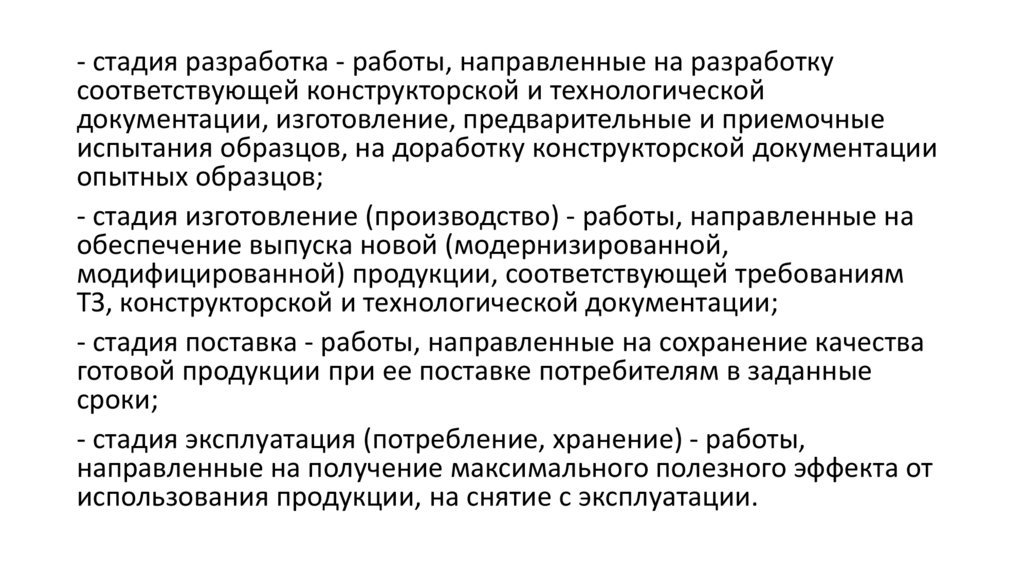

- стадия разработка - работы, направленные на разработку
соответствующей конструкторской и технологической
документации, изготовление, предварительные и приемочные
испытания образцов, на доработку конструкторской документации
опытных образцов;
- стадия изготовление (производство) - работы, направленные на
обеспечение выпуска новой (модернизированной,
модифицированной) продукции, соответствующей требованиям
ТЗ, конструкторской и технологической документации;
- стадия поставка - работы, направленные на сохранение качества
готовой продукции при ее поставке потребителям в заданные
сроки;
- стадия эксплуатация (потребление, хранение) - работы,
направленные на получение максимального полезного эффекта от
использования продукции, на снятие с эксплуатации.

23.

К основным работам на стадии ликвидации продукции относят
работы, направленные на обеспечение утилизации, уничтожения
и/или захоронения продукции, ее отходов и удаления опасных
отходов.
