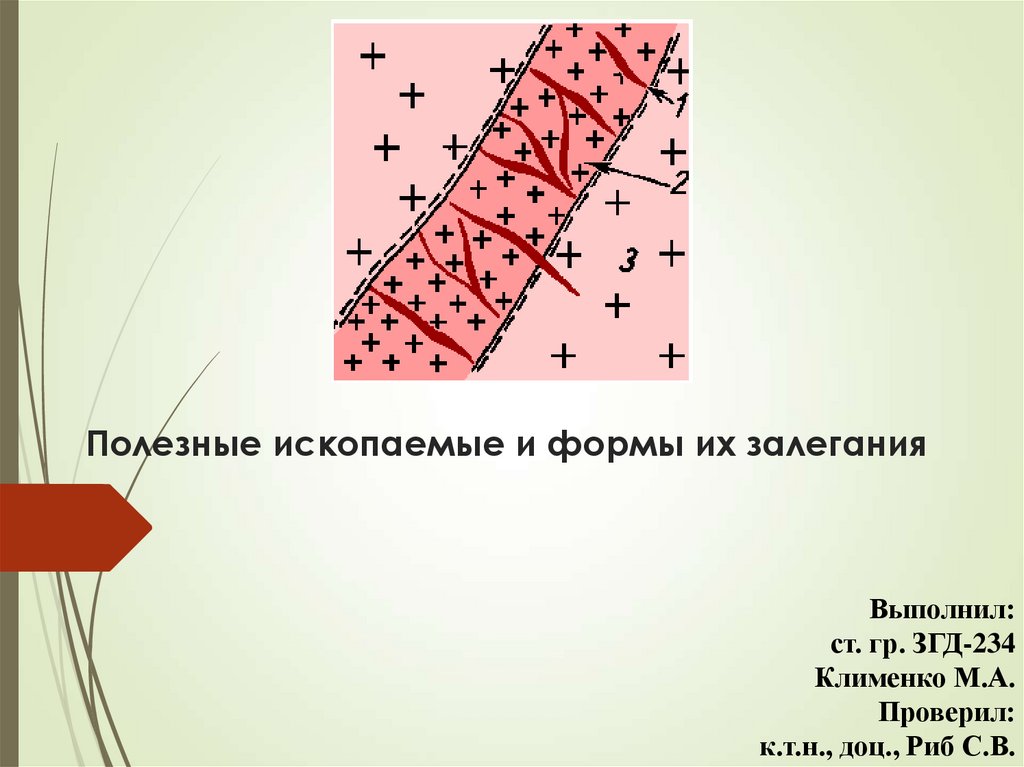

Полезные ископаемые и формы их залегания

1. Полезные ископаемые и формы их залегания

Выполнил:
ст. гр. ЗГД-234
Клименко М.А.
Проверил:
к.т.н., доц., Риб С.В.

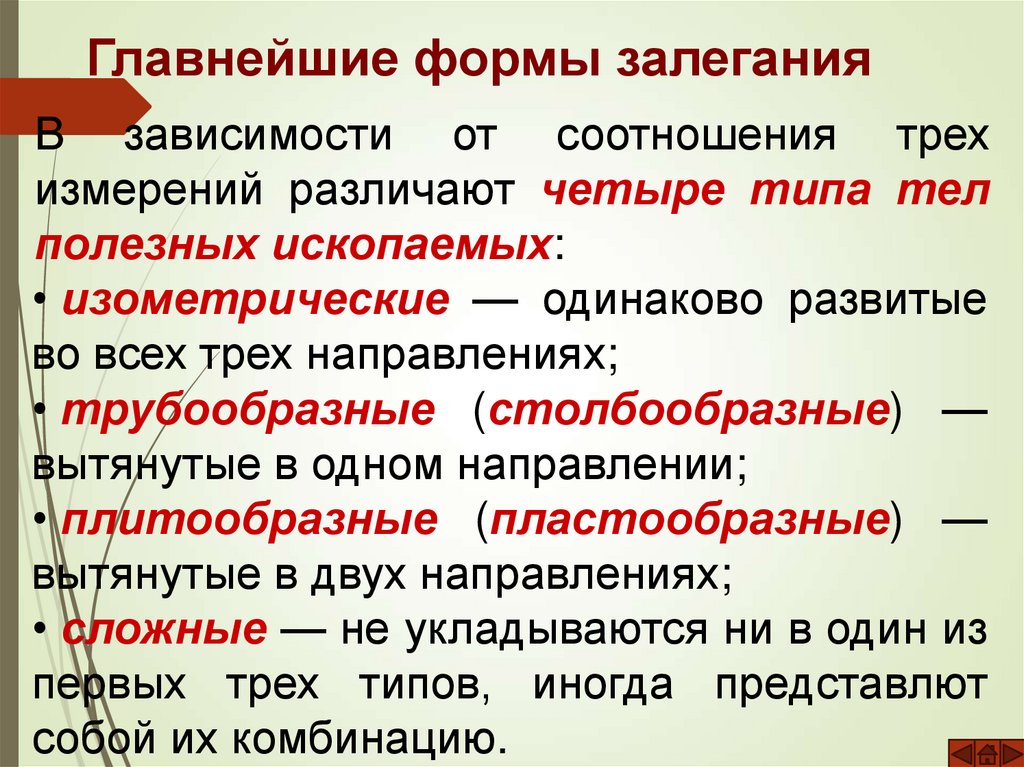

2. Главнейшие формы залегания

В зависимости от соотношения трех
измерений различают четыре типа тел
полезных ископаемых:
• изометрические — одинаково развитые
во всех трех направлениях;
• трубообразные (столбообразные) —
вытянутые в одном направлении;
• плитообразные (пластообразные) —
вытянутые в двух направлениях;
• сложные — не укладываются ни в один из
первых трех типов, иногда представлют
собой их комбинацию.

3. Изометрические тела

Характерными представителями являются
штоки и гнезда
Друг от друга они отличаются лишь
размерами:
гнездо
в
поперечнике
измеряется
единицами метров,
шток — минимум десятками метров.

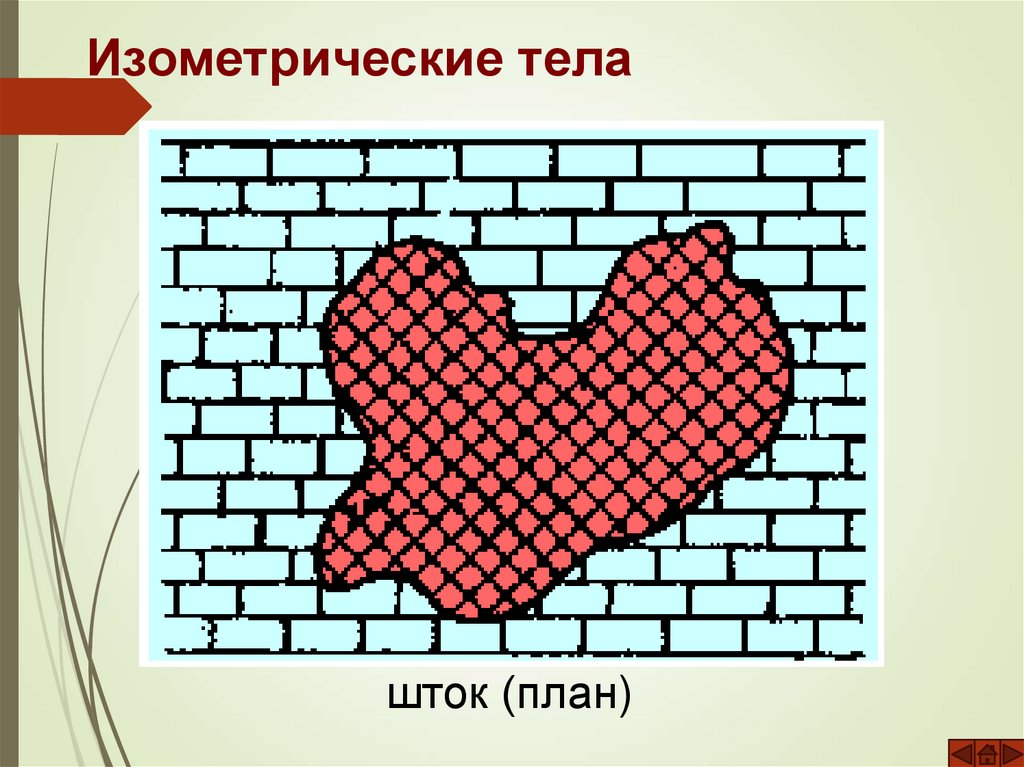

4. Изометрические тела

шток (план)

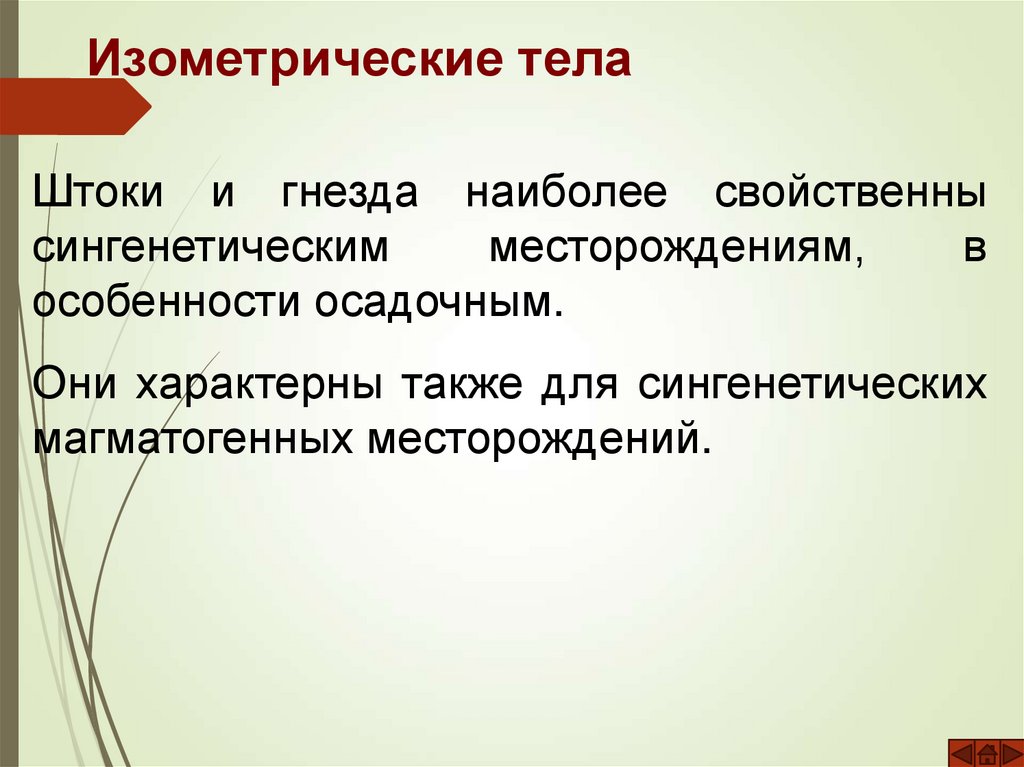

5. Изометрические тела

Штоки и гнезда наиболее свойственны
сингенетическим
месторождениям,
в
особенности осадочным.
Они характерны также для сингенетических
магматогенных месторождений.

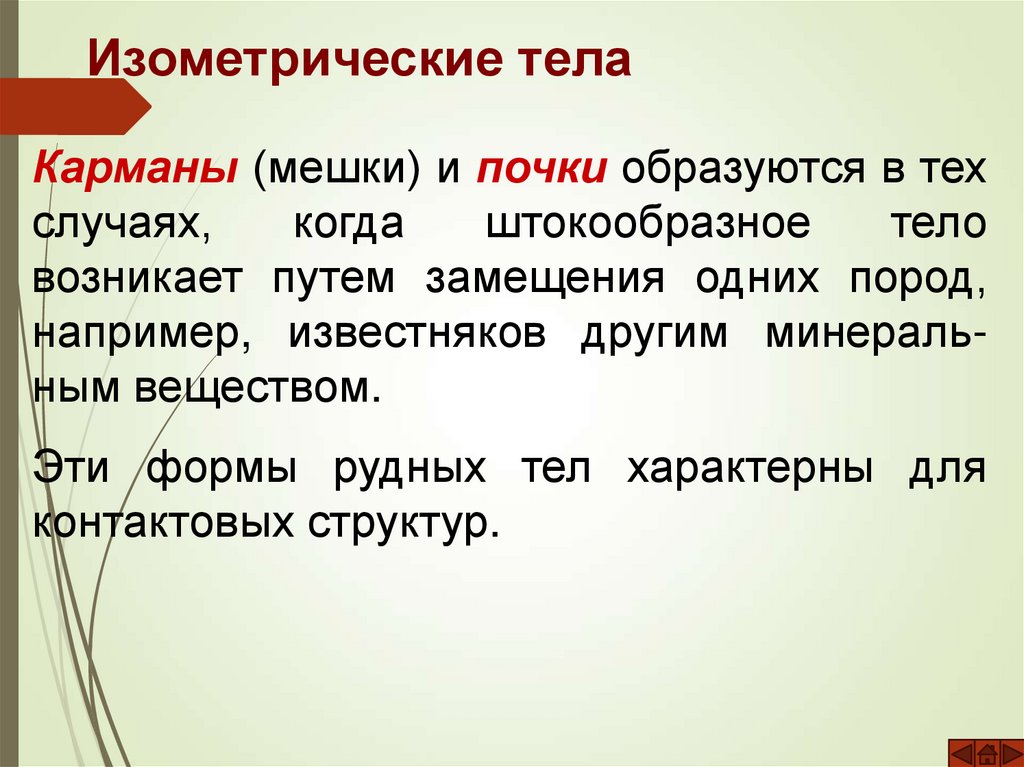

6. Изометрические тела

Карманы (мешки) и почки образуются в тех
случаях,
когда
штокообразное
тело
возникает путем замещения одних пород,
например, известняков другим минеральным веществом.
Эти формы рудных тел характерны для
контактовых структур.

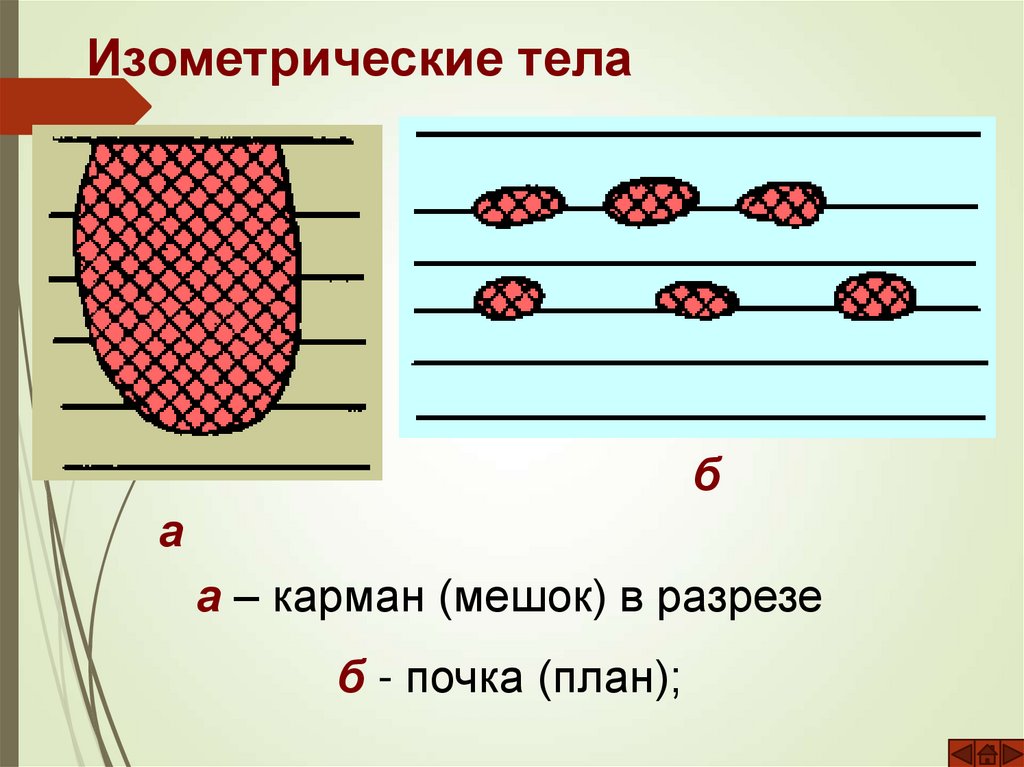

7. Изометрические тела

б
а
а – карман (мешок) в разрезе
б - почка (план);

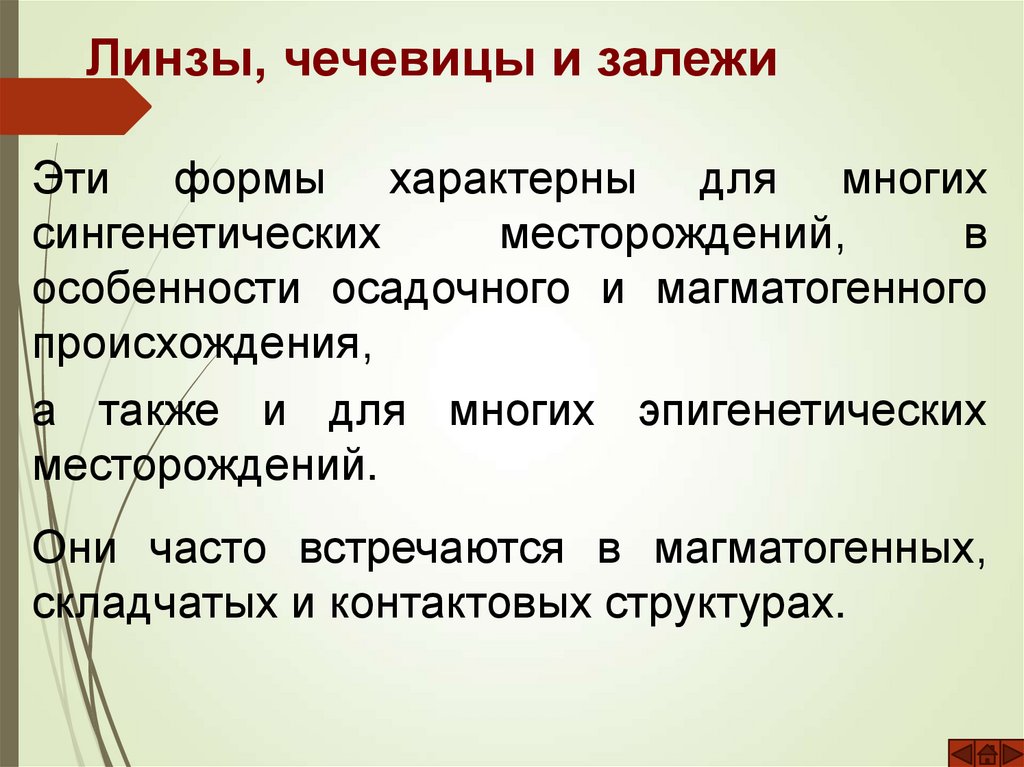

8. Линзы, чечевицы и залежи

Эти формы характерны для многих
сингенетических
месторождений,
в
особенности осадочного и магматогенного
происхождения,
а также и для многих эпигенетических
месторождений.
Они часто встречаются в магматогенных,
складчатых и контактовых структурах.

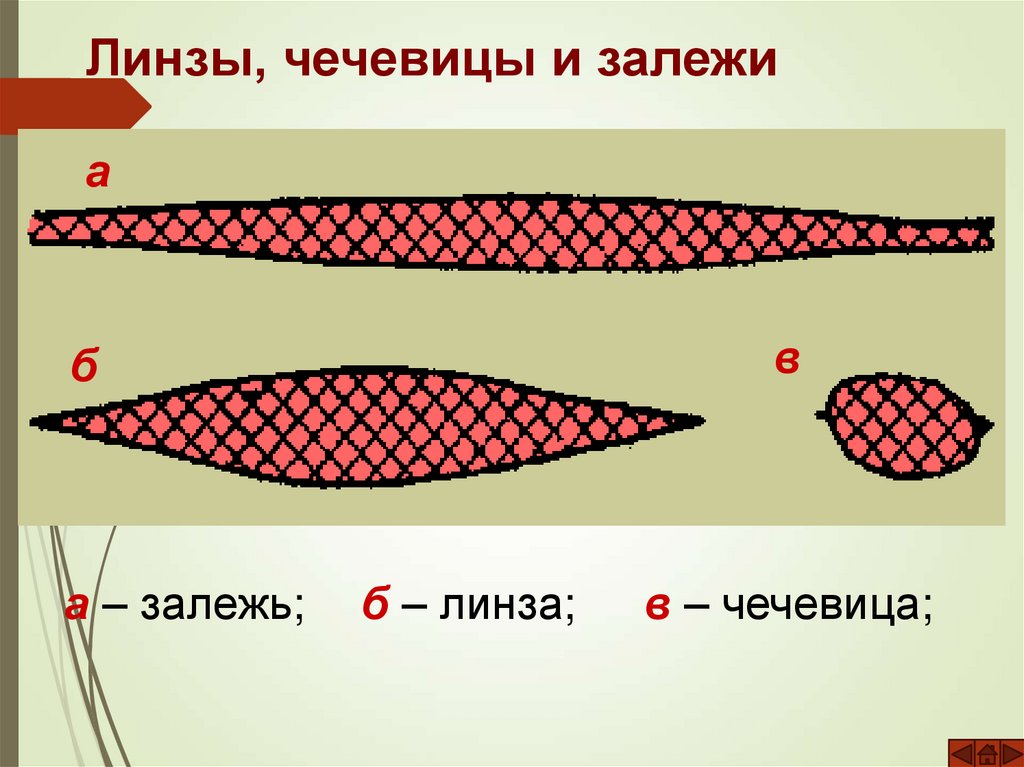

9. Линзы, чечевицы и залежи

а
в
б
а – залежь;
б – линза;
в – чечевица;

10. Линзы, чечевицы и залежи

Линзы, чечевицы и залежи возникают в
том случае, если шток или гнездо
сплющены в одном направлении.
Они представляют собой переходные
формы к плитообразным (пластообразным)
телам.
Залежи имеют более крупные размеры и
менее правильную форму по сравнению с
линзами.

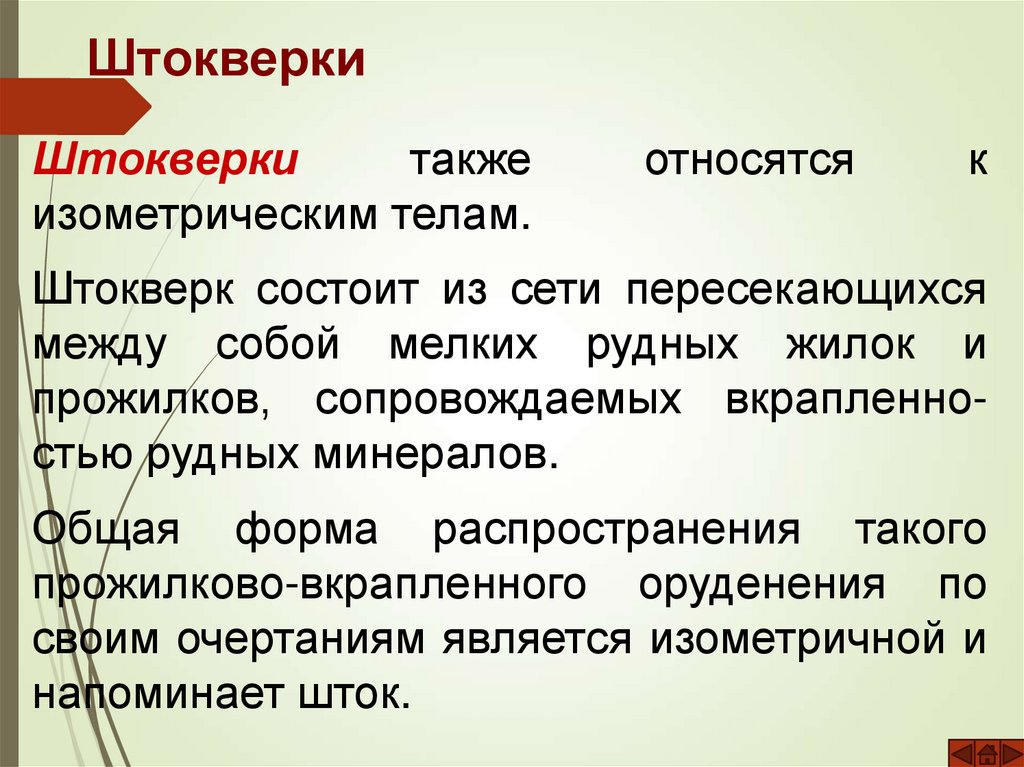

11. Штокверки

Штокверки
также
изометрическим телам.
относятся
к
Штокверк состоит из сети пересекающихся
между собой мелких рудных жилок и
прожилков, сопровождаемых вкрапленностью рудных минералов.
Общая форма распространения такого
прожилково-вкрапленного оруденения по
своим очертаниям является изометричной и
напоминает шток.

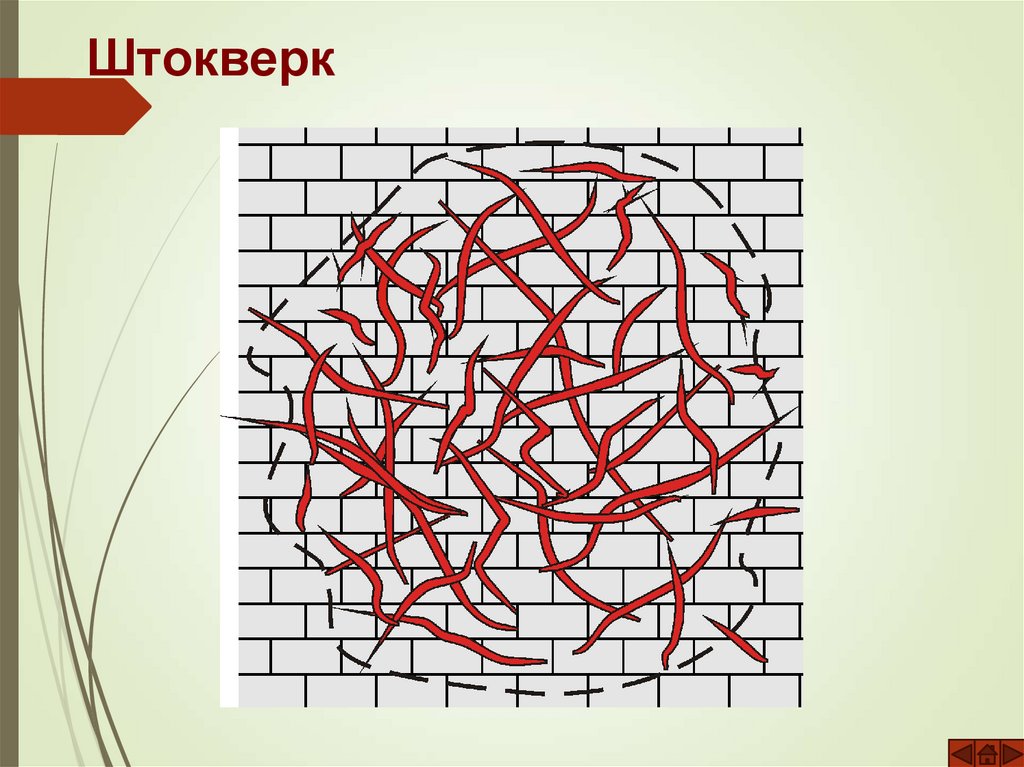

12. Штокверк

13. Трубообразные (столбообразные) тела

Трубообразные (столбообразные) тела
встречаются сравнительно редко.
Классическими
представителями
трубообразных тел являются алмазоносные
кимберлитовые трубки.

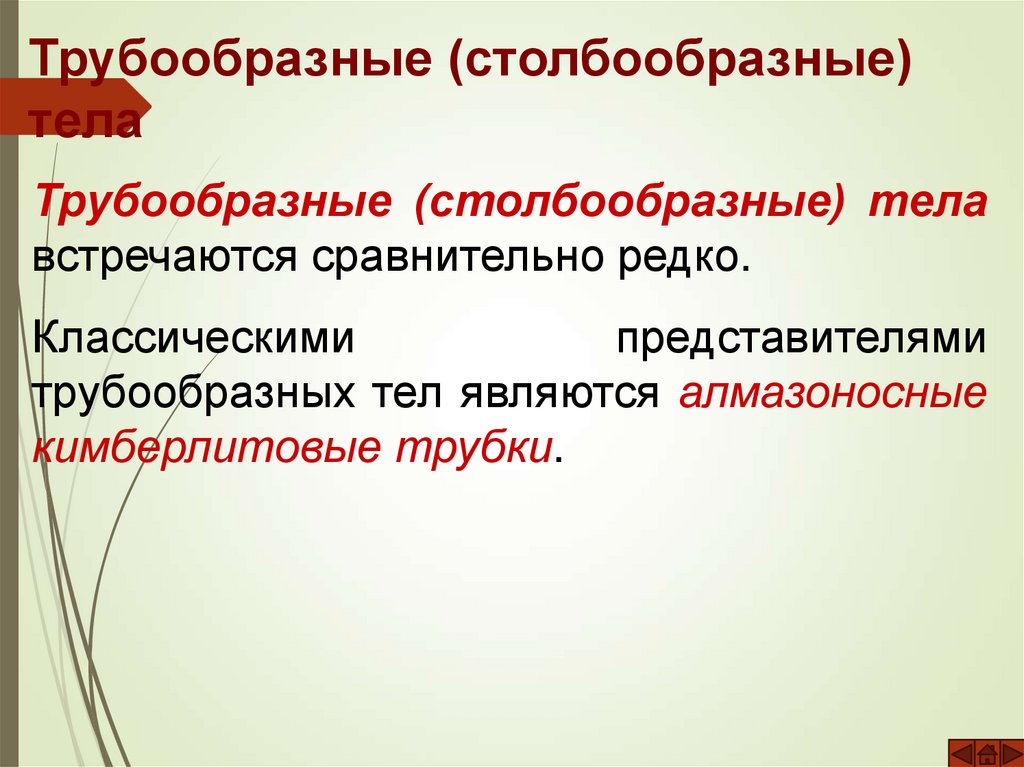

14. Трубообразные (столбообразные) тела

Трубообразные (столбообразные) тела
встречаются сравнительно редко.
Классическими
представителями
трубообразных тел являются алмазоносные
кимберлитовые трубки.

15.

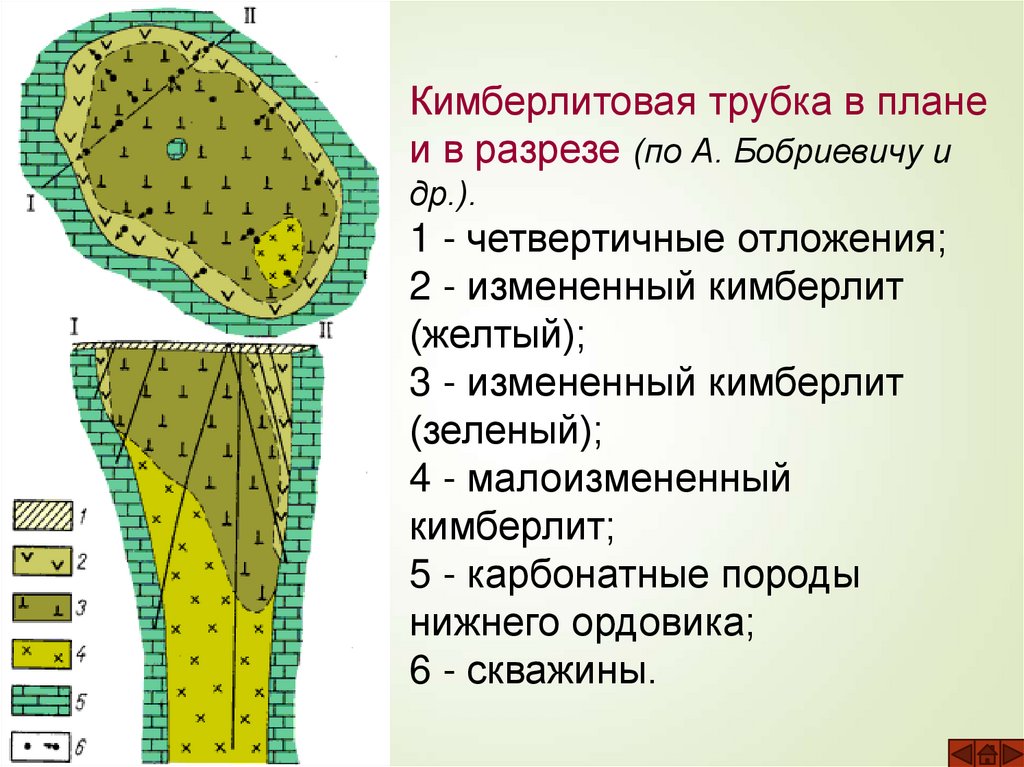

Кимберлитовая трубка в плане
и в разрезе (по А. Бобриевичу и
др.).
1 - четвертичные отложения;
2 - измененный кимберлит
(желтый);
3 - измененный кимберлит
(зеленый);
4 - малоизмененный
кимберлит;
5 - карбонатные породы
нижнего ордовика;
6 - скважины.

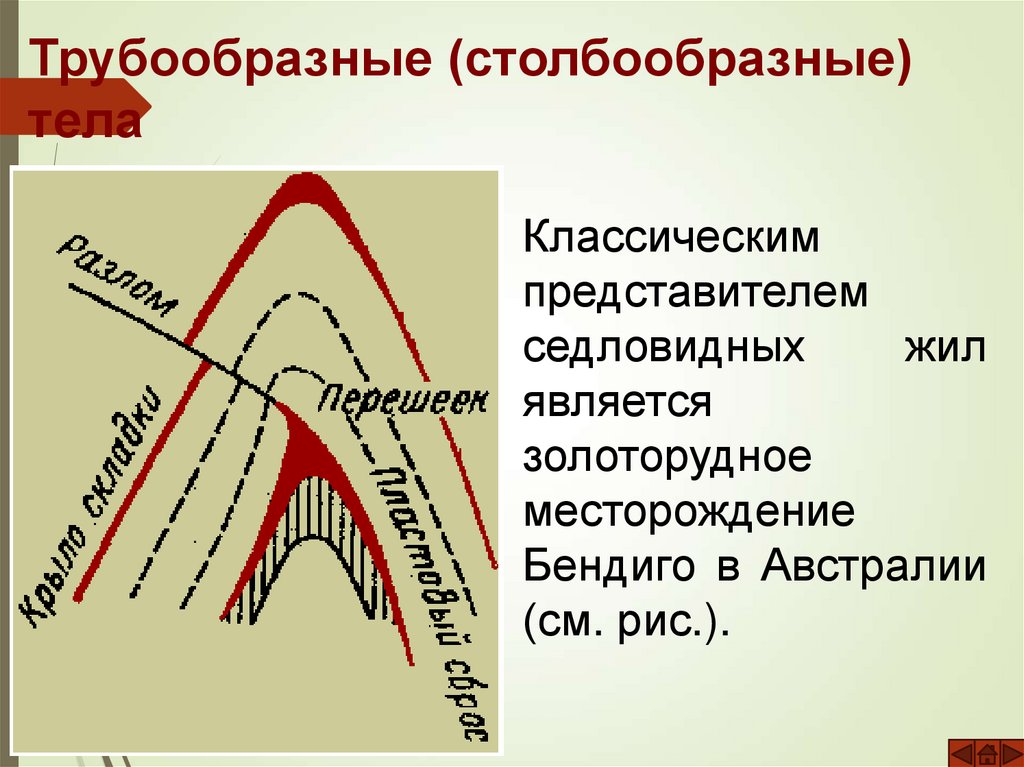

16. Трубообразные (столбообразные) тела

Классическим
представителем
седловидных
жил
является
золоторудное
месторождение
Бендиго в Австралии
(см. рис.).

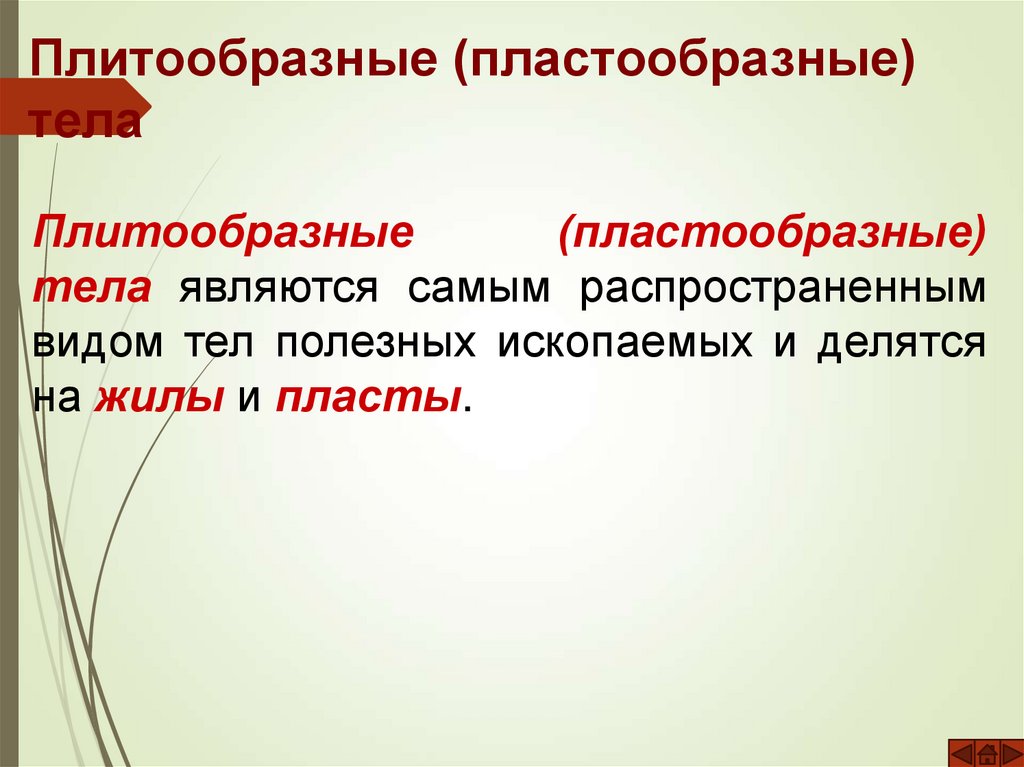

17. Плитообразные (пластообразные) тела

Плитообразные
(пластообразные)
тела являются самым распространенным
видом тел полезных ископаемых и делятся
на жилы и пласты.

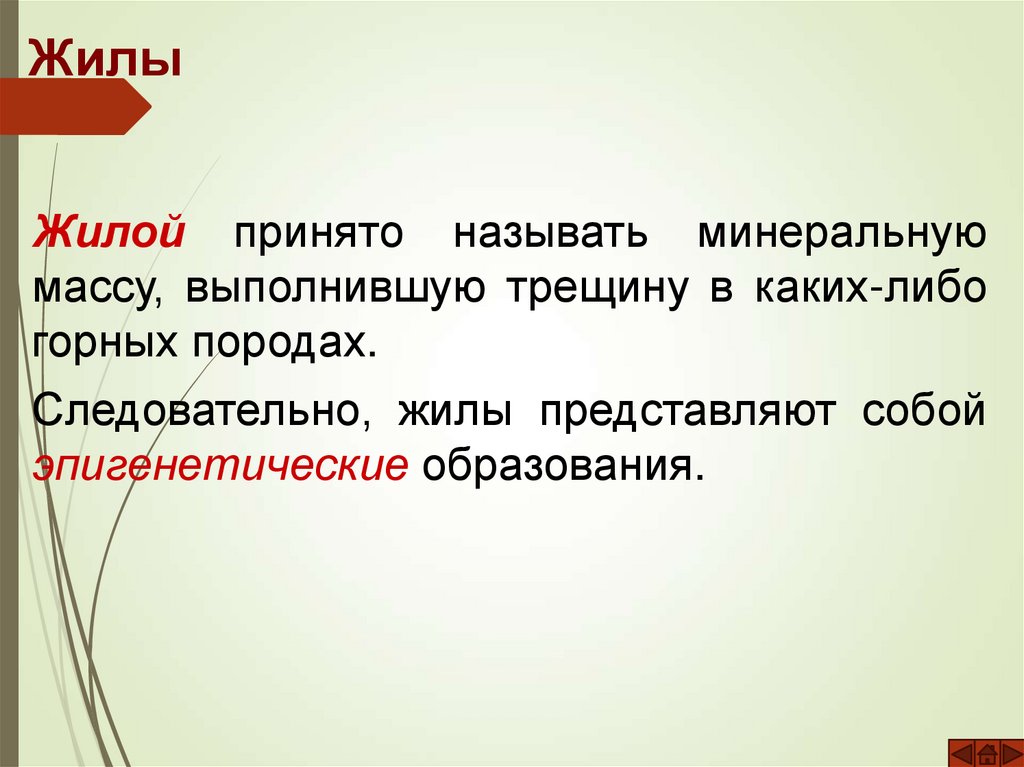

18. Жилы

Жилой принято называть минеральную
массу, выполнившую трещину в каких-либо
горных породах.
Следовательно, жилы представляют собой
эпигенетические образования.

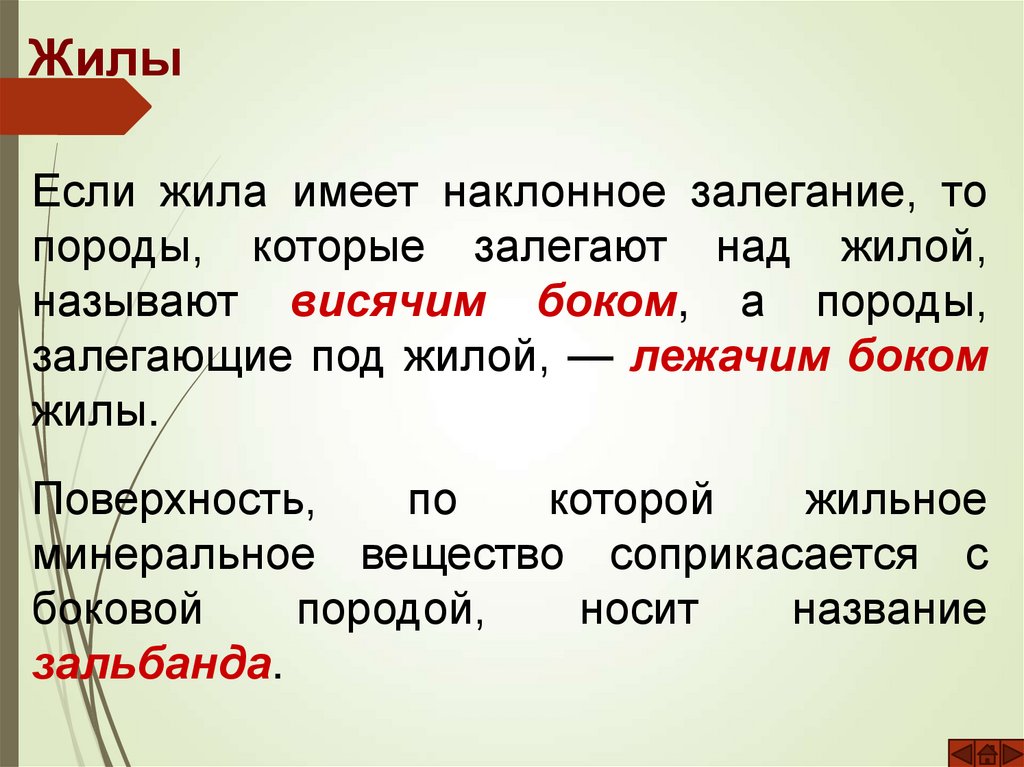

19. Жилы

Если жила имеет наклонное залегание, то
породы, которые залегают над жилой,
называют висячим боком, а породы,
залегающие под жилой, — лежачим боком
жилы.
Поверхность,
по
которой
жильное
минеральное вещество соприкасается с
боковой
породой,
носит
название
зальбанда.

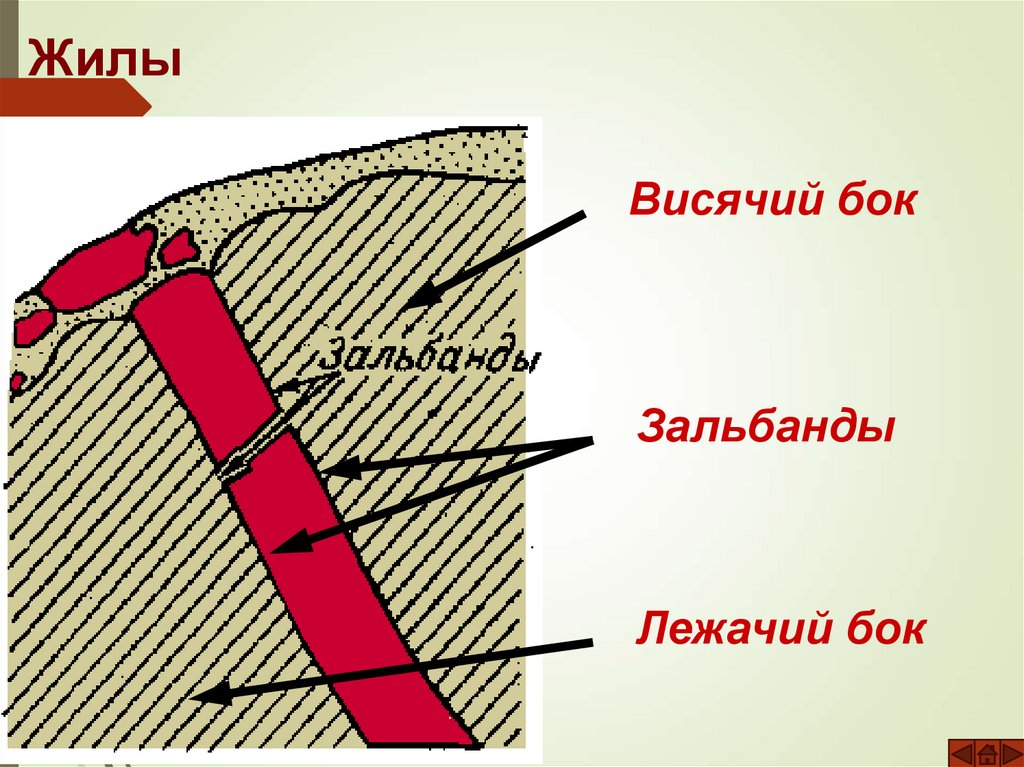

20. Жилы

Висячий бок
Зальбанды
Лежачий бок

21. Жилы

Размеры жил самые разнообразные.
В
большинстве
случаев
длина
их
измеряется десятками или первыми
сотнями метров, а мощность —
первыми метрами или дециметрами.
Но есть жилы, которые имеют длину,
измеряемую по простиранию километрами,
и мощность в десятки метров.

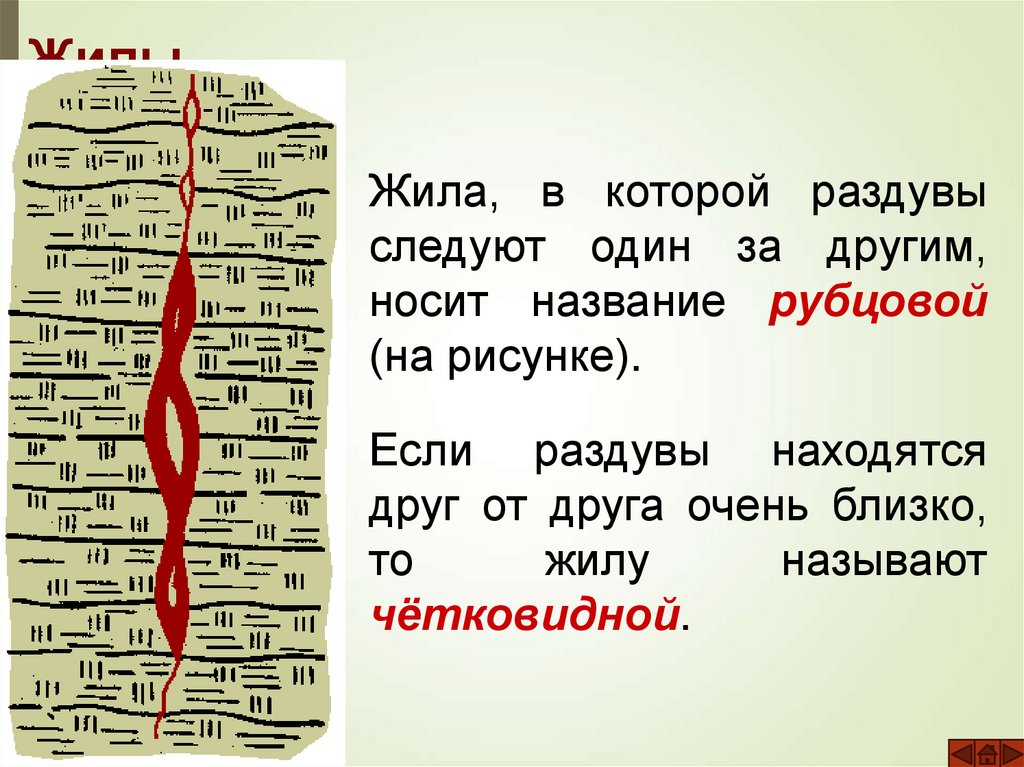

22. Жилы

Жила, в которой раздувы
следуют один за другим,
носит название рубцовой
(на рисунке).
Если раздувы находятся
друг от друга очень близко,
то
жилу
называют
чётковидной.

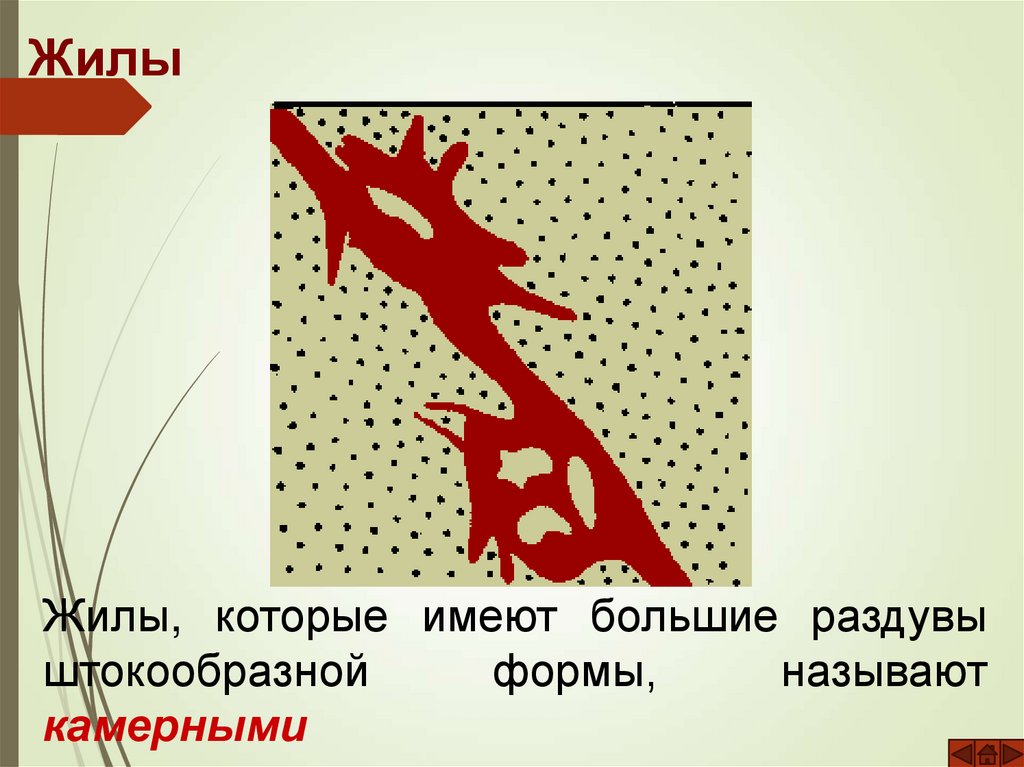

23. Жилы

Жилы, которые имеют большие раздувы
штокообразной
формы,
называют
камерными

24.

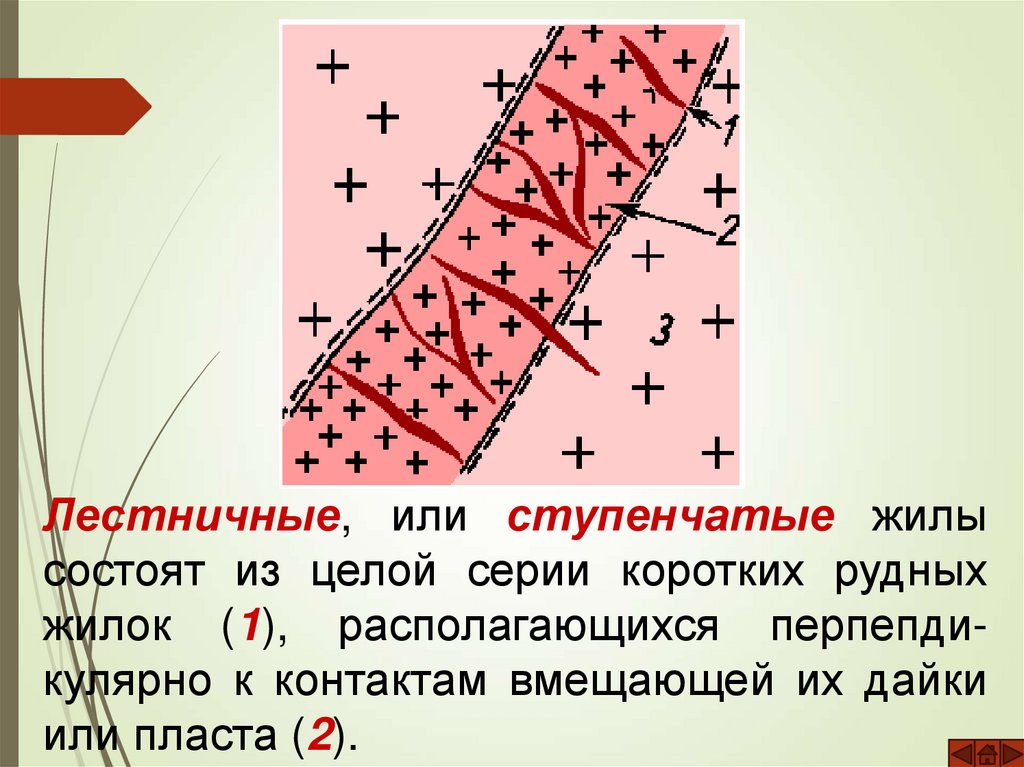

Лестничные, или ступенчатые жилы
состоят из целой серии коротких рудных
жилок (1), располагающихся перпепдикулярно к контактам вмещающей их дайки
или пласта (2).

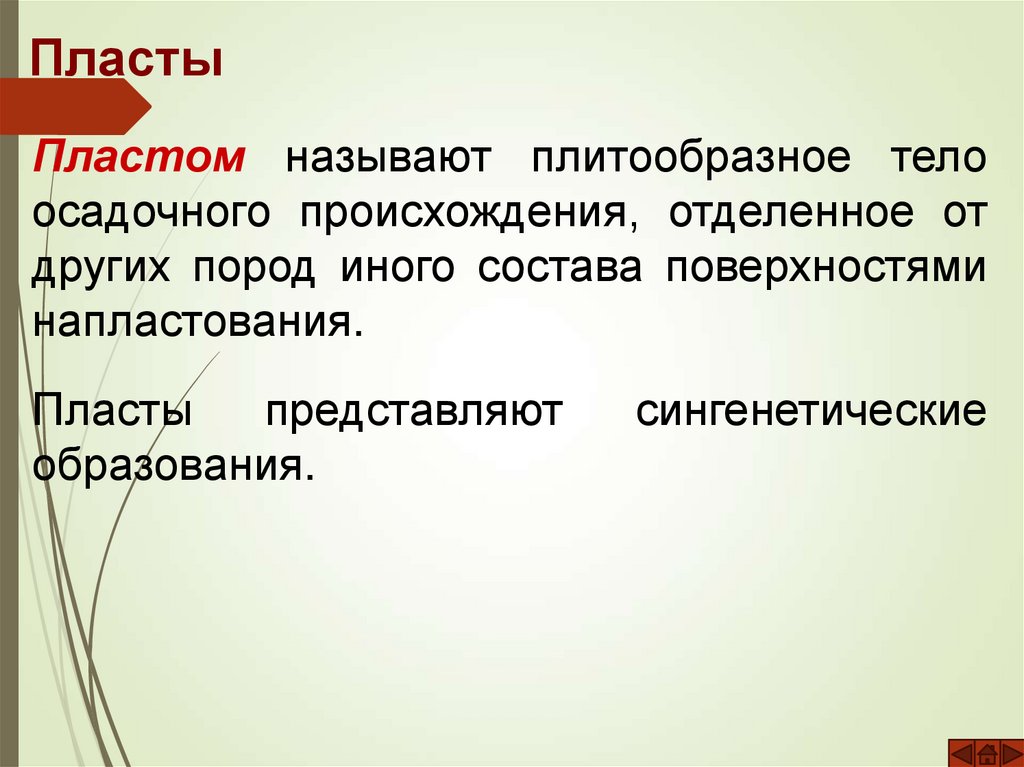

25. Пласты

Пластом называют плитообразное тело
осадочного происхождения, отделенное от
других пород иного состава поверхностями
напластования.
Пласты
представляют
образования.
сингенетические

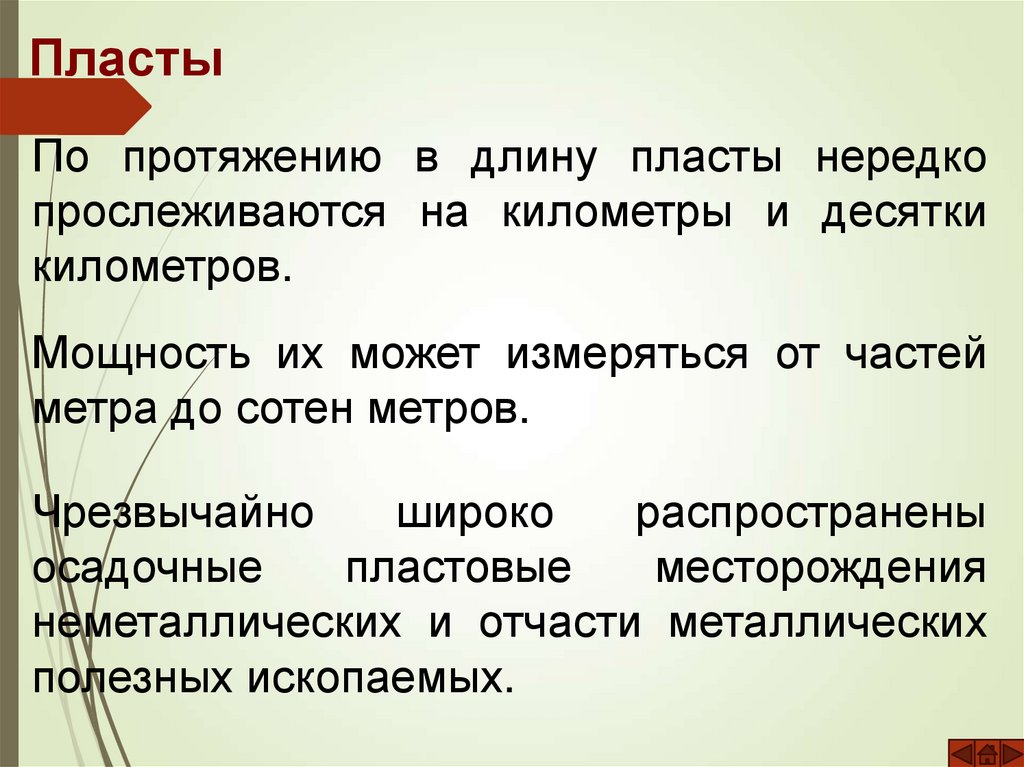

26. Пласты

По протяжению в длину пласты нередко
прослеживаются на километры и десятки
километров.
Мощность их может измеряться от частей
метра до сотен метров.
Чрезвычайно
широко
распространены
осадочные
пластовые
месторождения
неметаллических и отчасти металлических
полезных ископаемых.

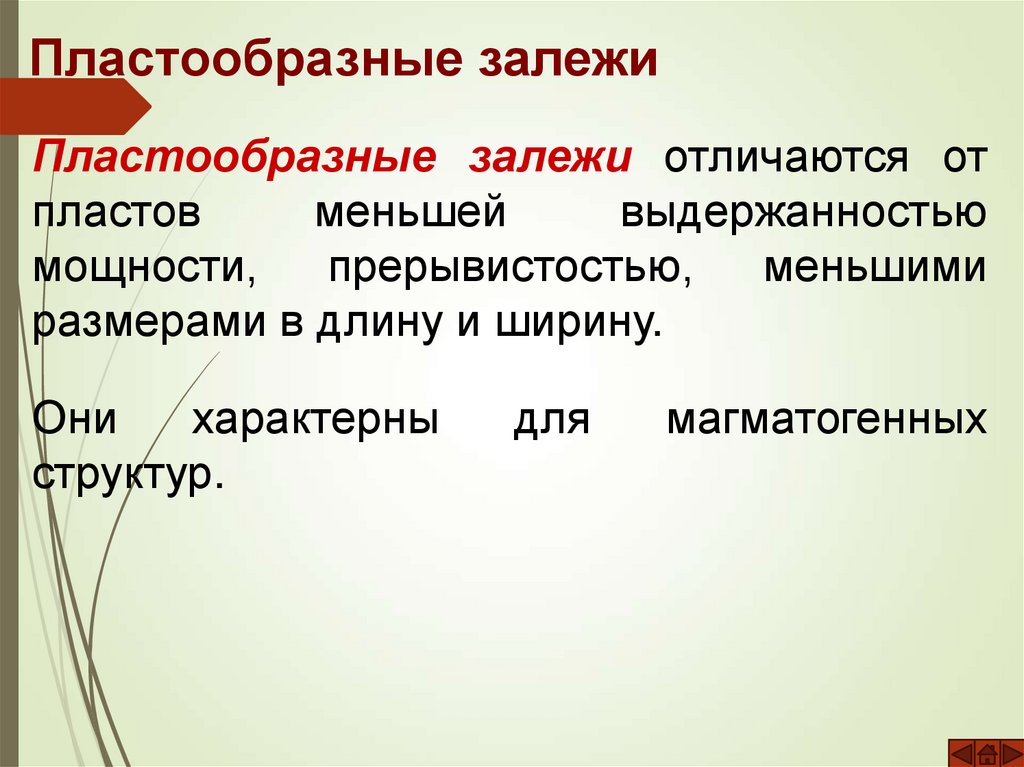

27. Пластообразные залежи

Пластообразные залежи отличаются от
пластов
меньшей
выдержанностью
мощности,
прерывистостью,
меньшими
размерами в длину и ширину.
Они
характерны
структур.
для
магматогенных

28. Плащеобразные залежи

Плащеобразные
залежи
сходны
с
пластообразными
и
характерны
для
месторождений выветривания.

29. Спасибо за внимание!
