Исследование эффективности применения конвейерных лент для защиты боевых машин от поражающих элементов

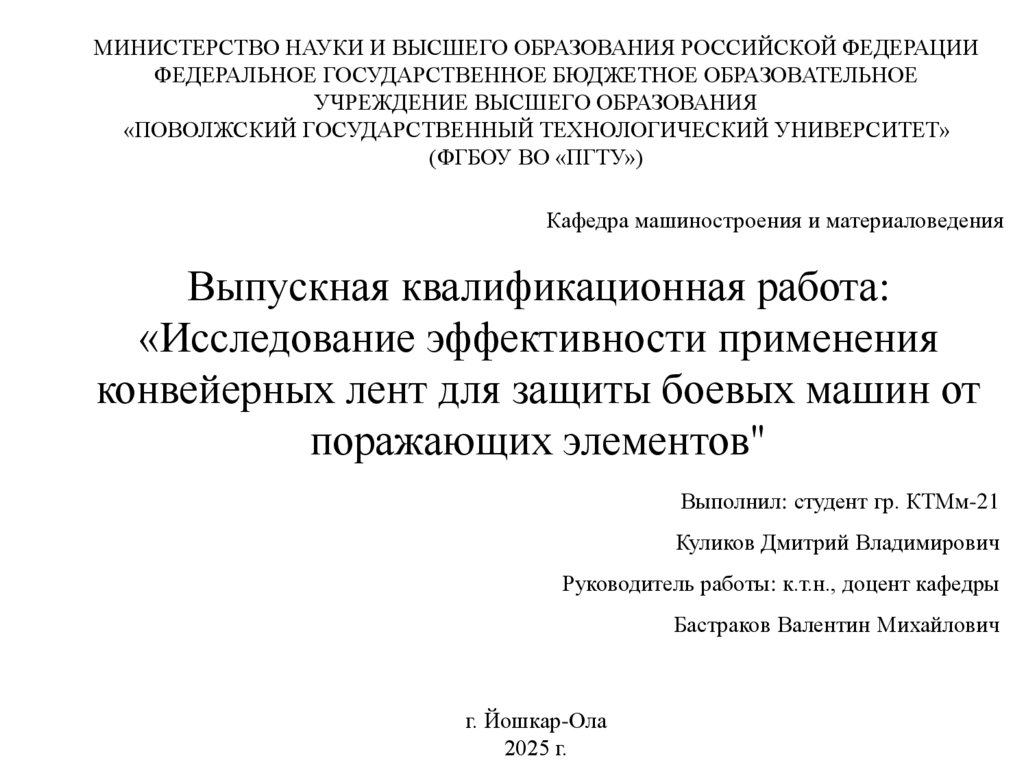

1. МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ОБРАЗОВАНИЯ
«ПОВОЛЖСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»
(ФГБОУ ВО «ПГТУ»)
Кафедра машиностроения и материаловедения
Выпускная квалификационная работа:
«Исследование эффективности применения
конвейерных лент для защиты боевых машин от
поражающих элементов"
Выполнил: студент гр. КТМм-21
Куликов Дмитрий Владимирович
Руководитель работы: к.т.н., доцент кафедры
Бастраков Валентин Михайлович
г. Йошкар-Ола
2025 г.

2.

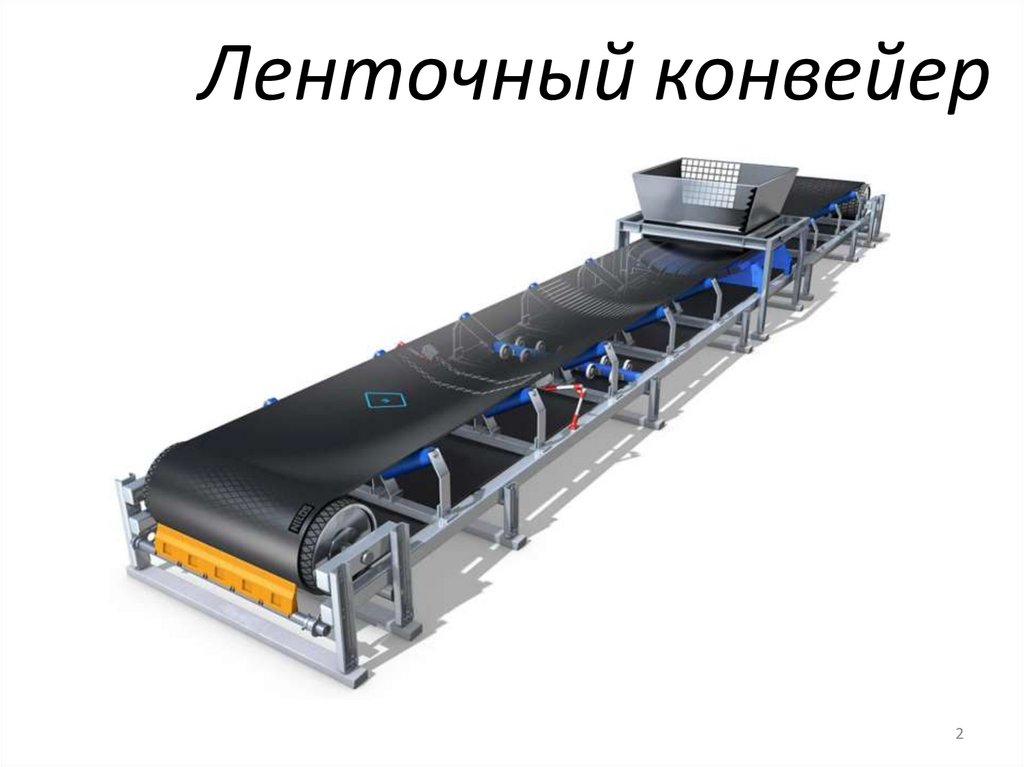

Ленточный конвейер
2

3.

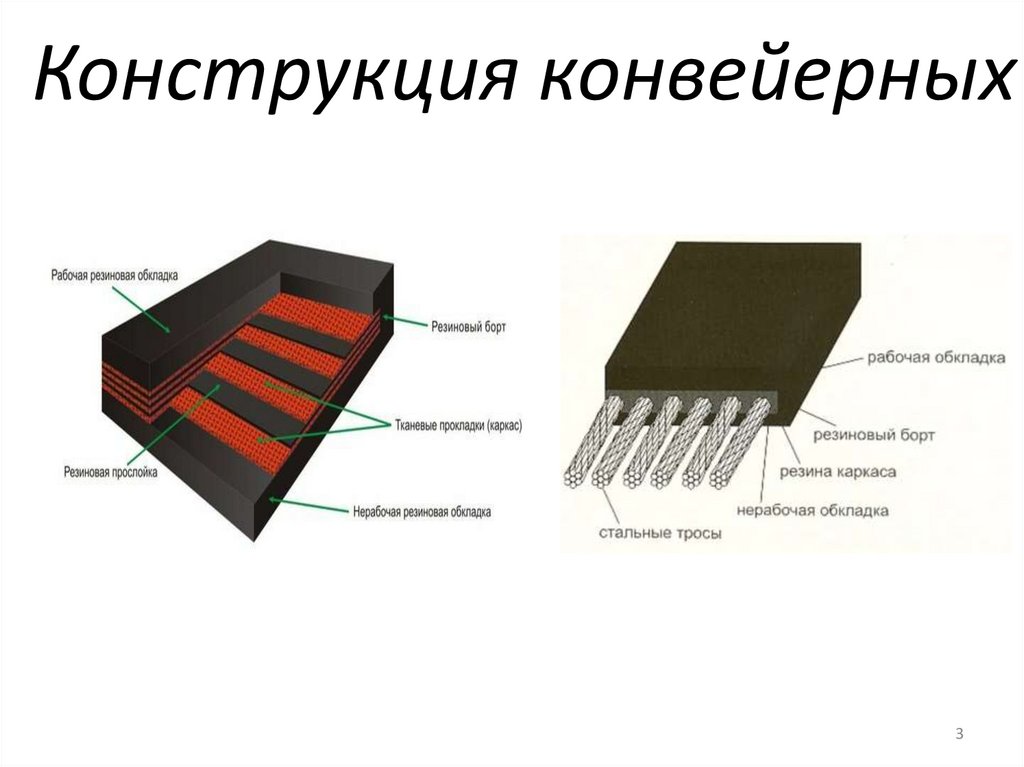

Конструкция конвейерных
3

4.

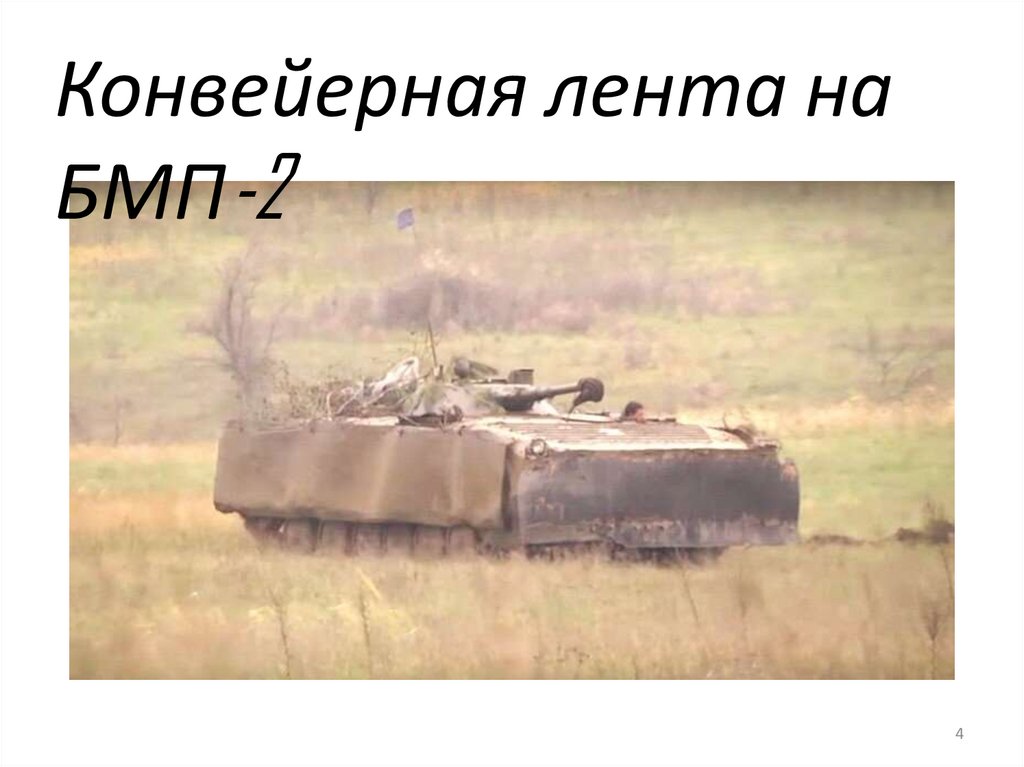

Конвейерная лента на
БМП-2
4

5.

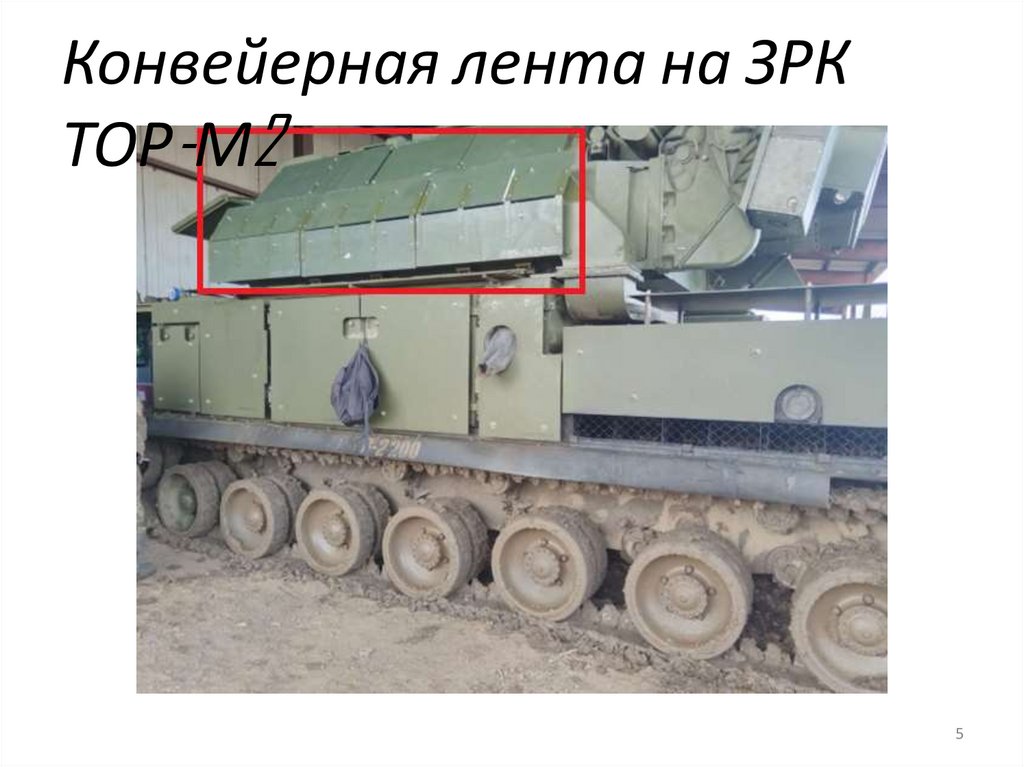

Конвейерная лента на ЗРК
ТОР-М2
5

6.

Применение конвейерной
ленты на танке Т-80У
6

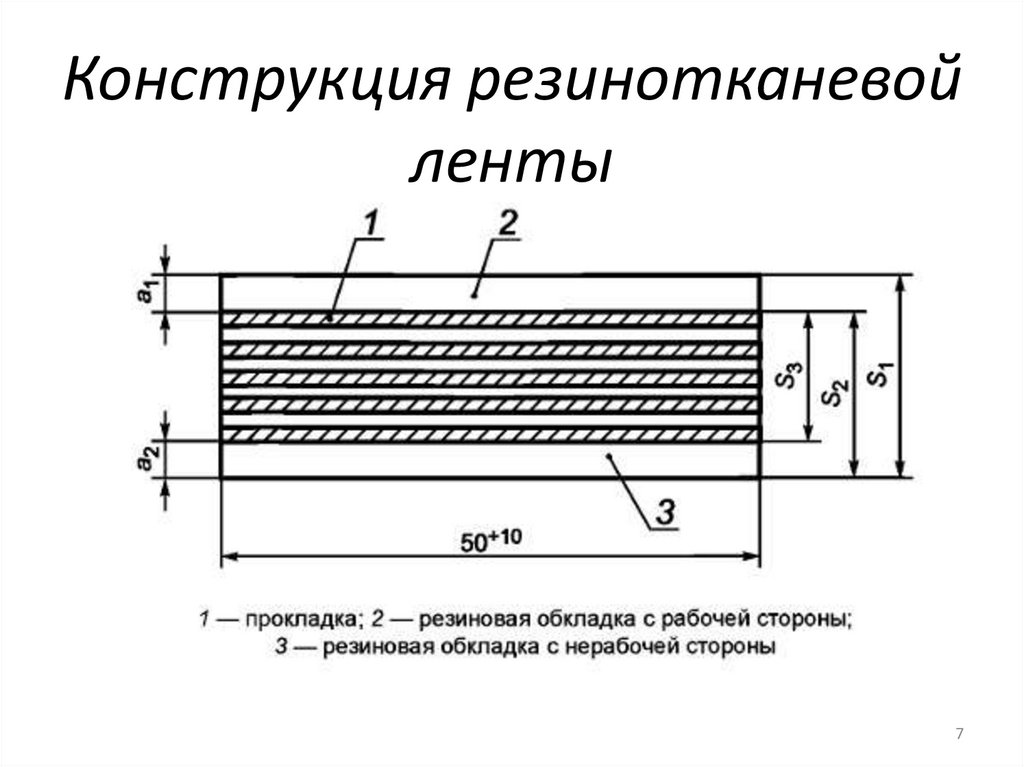

7.

Конструкция резинотканевой
ленты
7

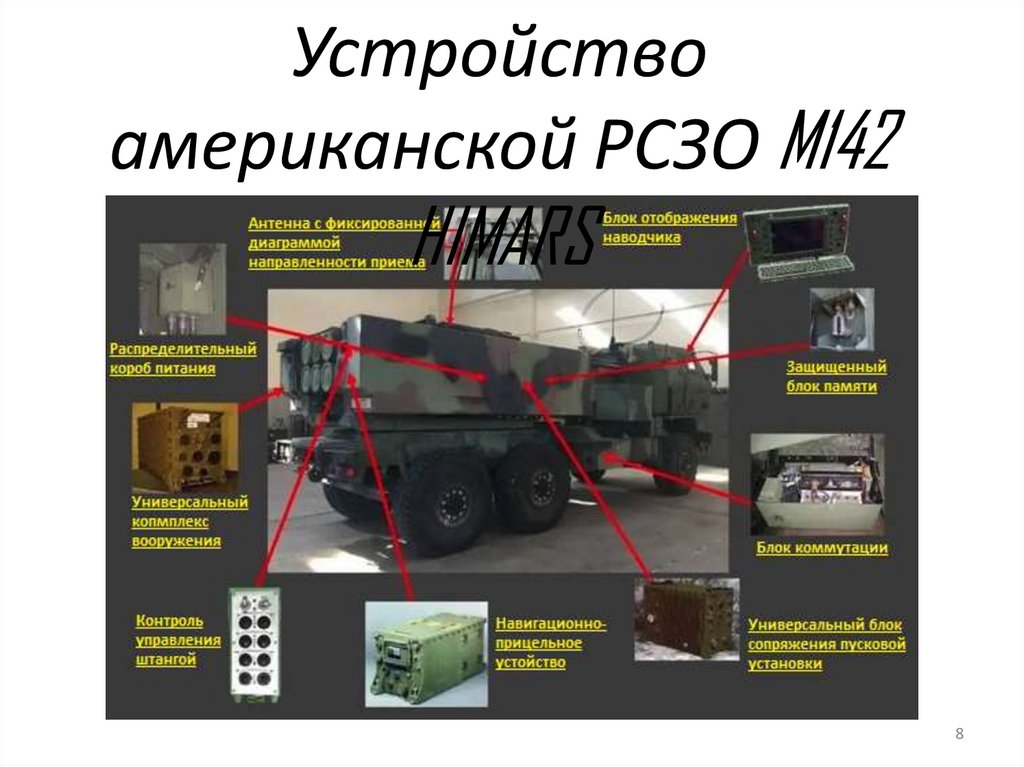

8.

Устройство
американской РСЗО M142
HIMARS
8

9.

Ракета М30А1
9

10.

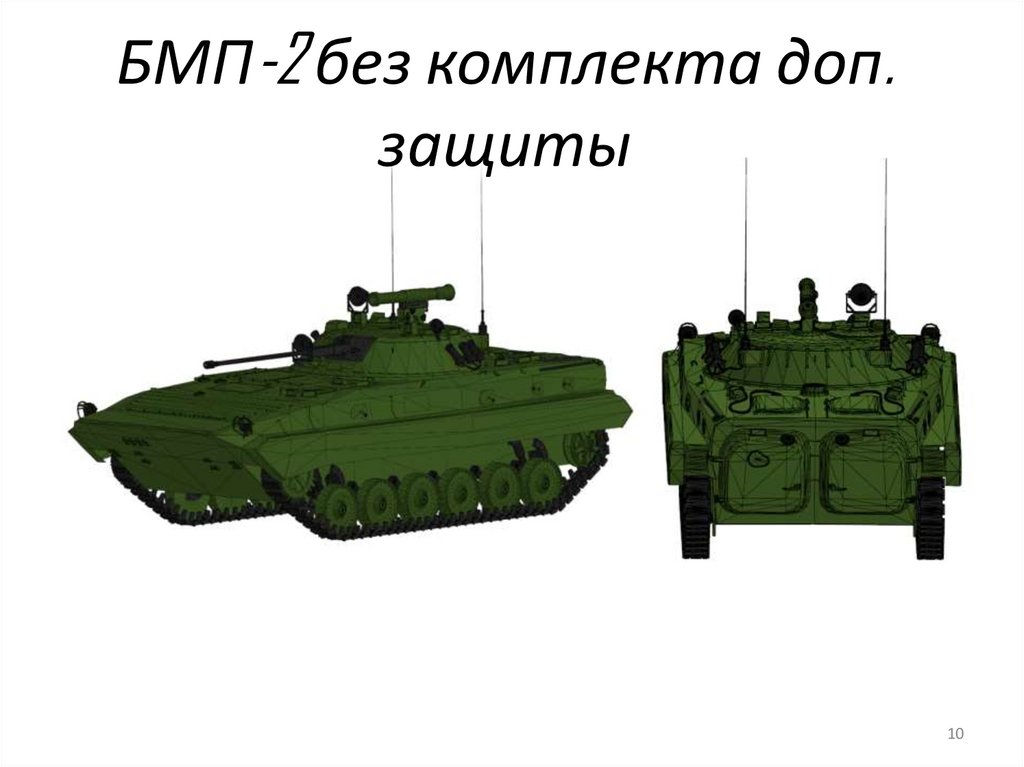

БМП-2 без комплекта доп.
защиты
10

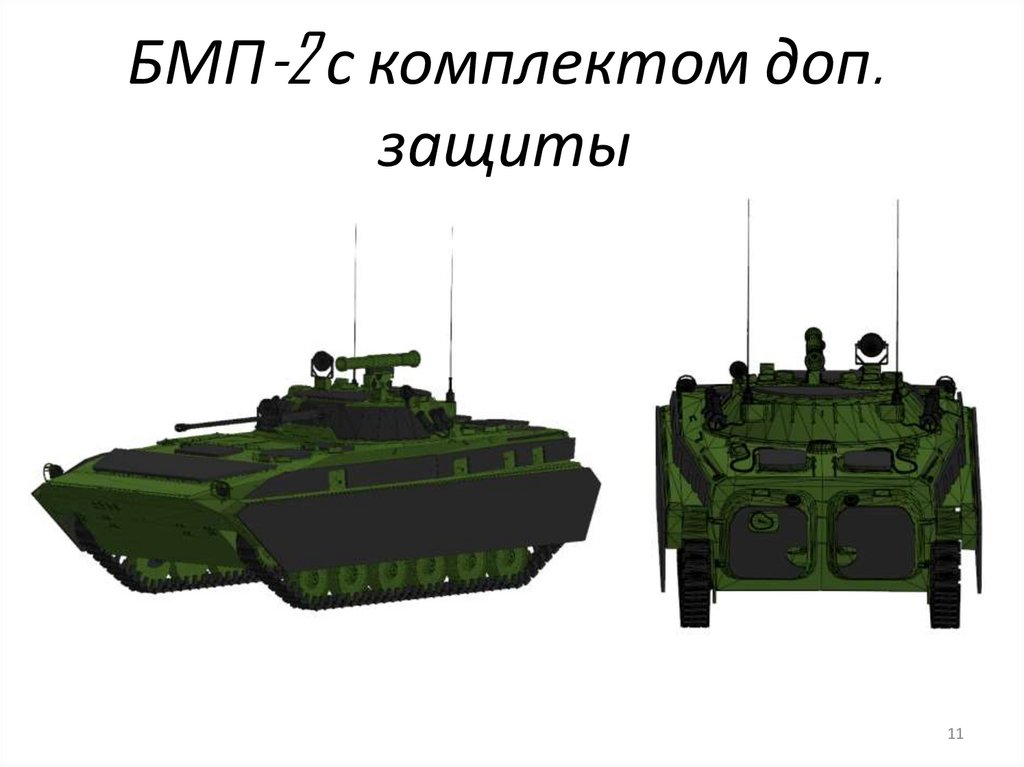

11.

БМП-2 с комплектом доп.
защиты
11

12.

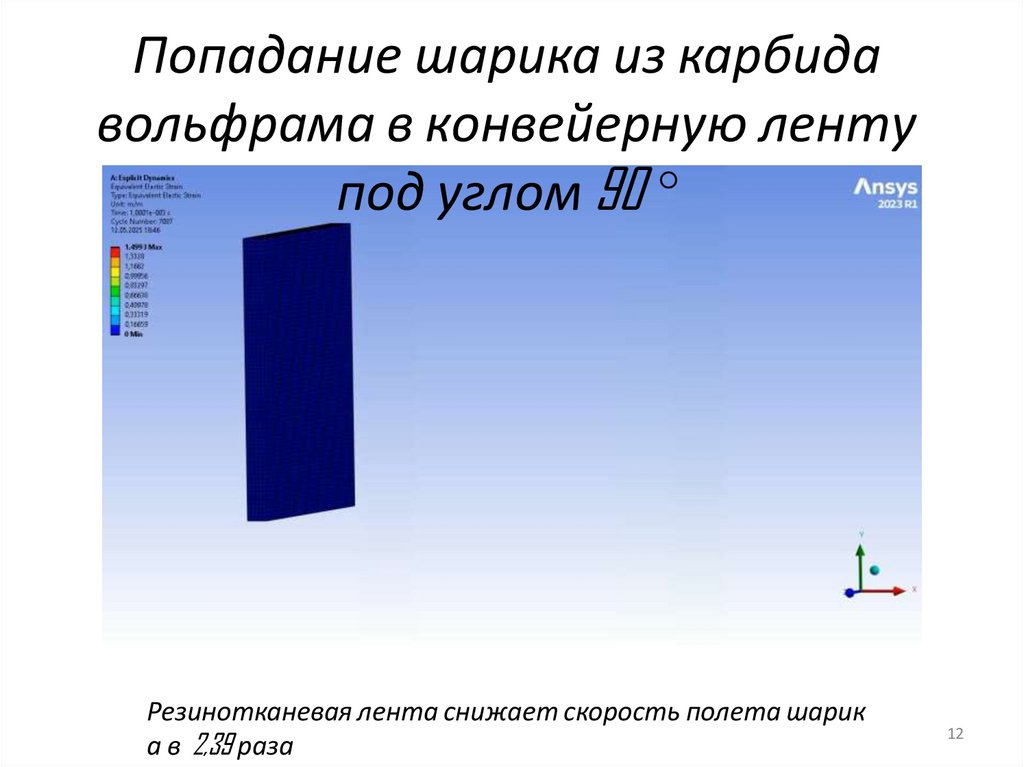

Попадание шарика из карбида
вольфрама в конвейерную ленту
под углом 90 °
Резинотканевая лента снижает скорость полета шарик
а в 2,39 раза
12

13.

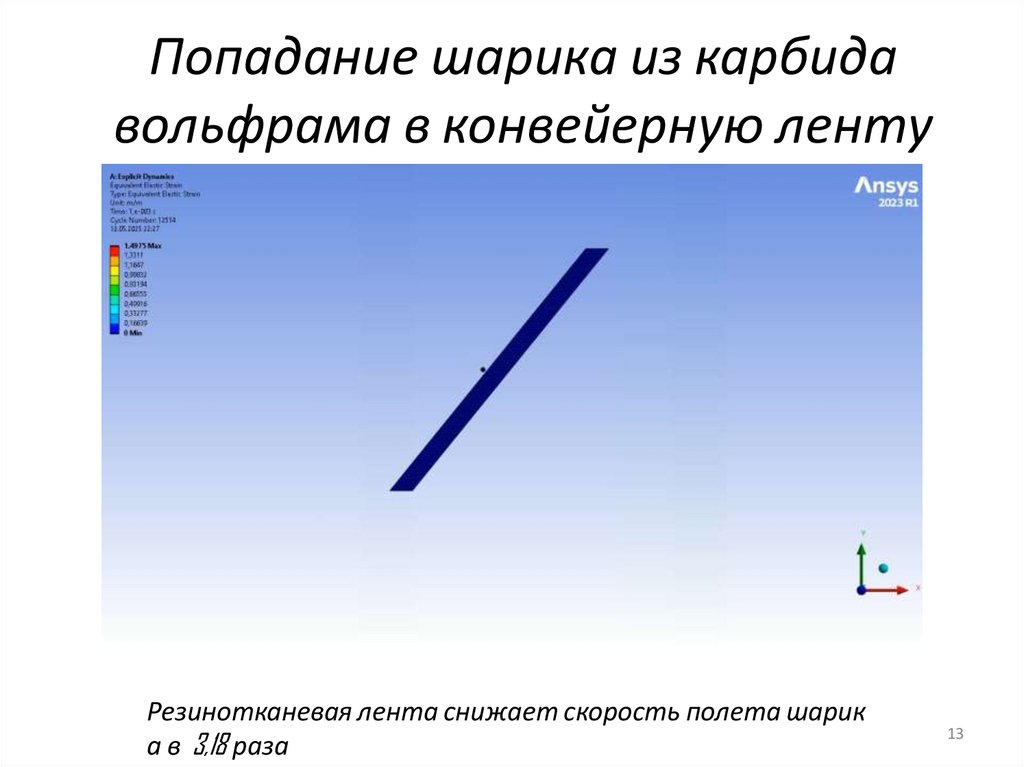

Попадание шарика из карбида
вольфрама в конвейерную ленту
под углом 39 °
Резинотканевая лента снижает скорость полета шарик
а в 3,18 раза
13

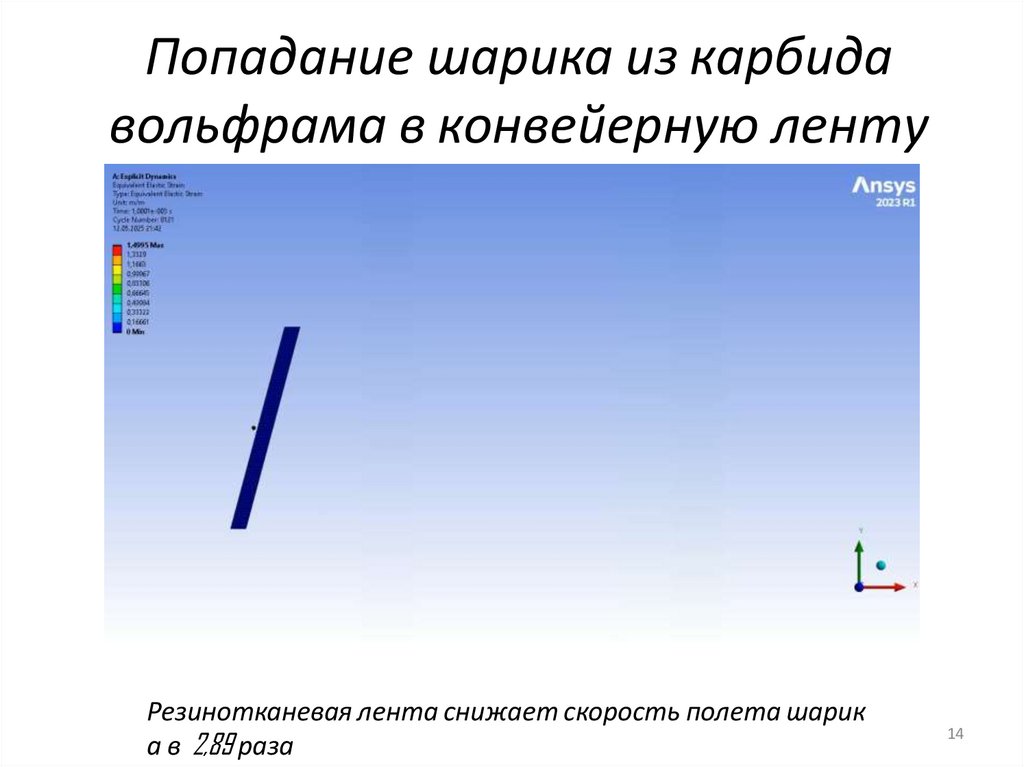

14.

Попадание шарика из карбида
вольфрама в конвейерную ленту
под углом 15 °
Резинотканевая лента снижает скорость полета шарик
а в 2,89 раза
14

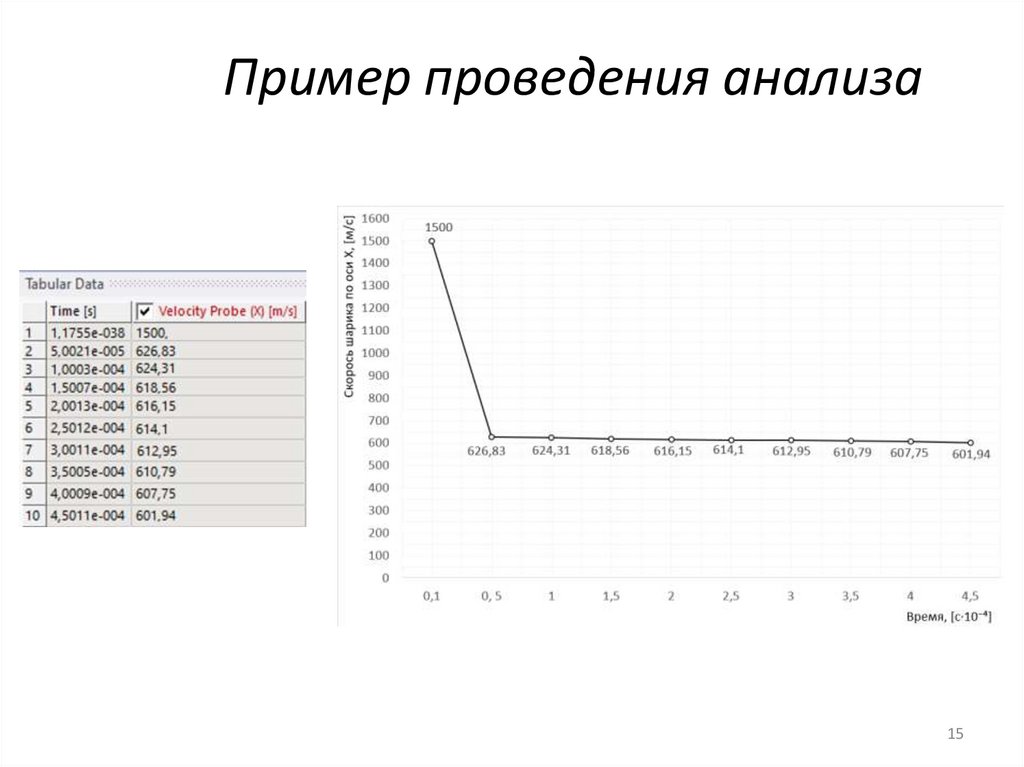

15.

Пример проведения анализа
15

16.

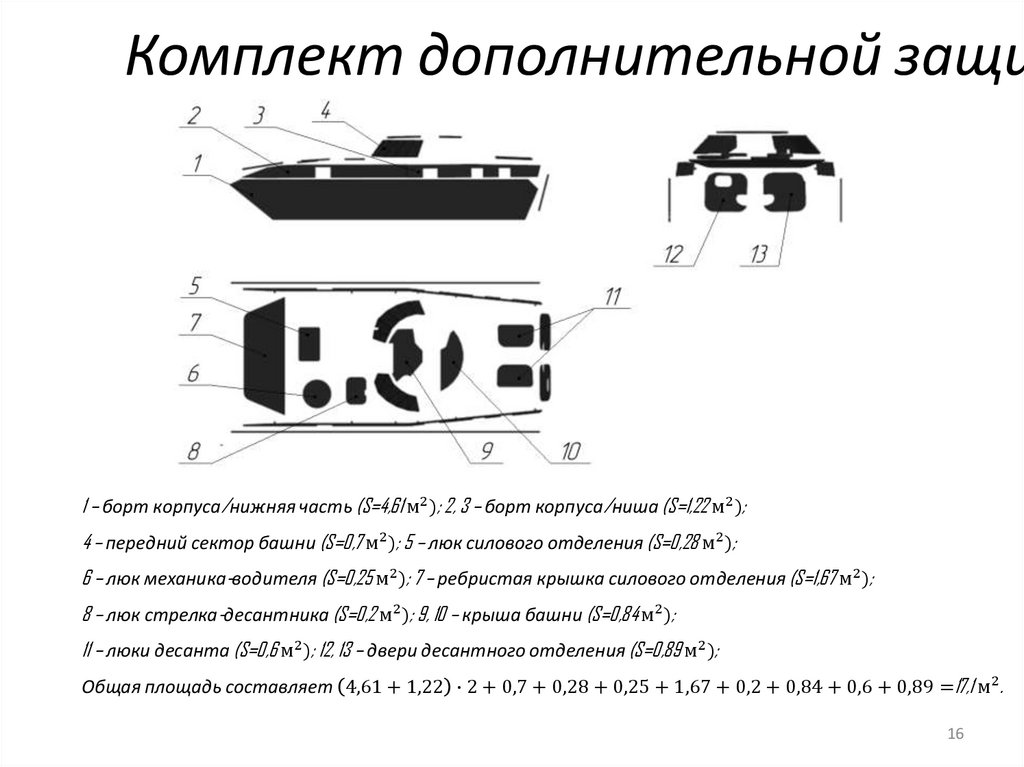

Комплект дополнительной защи
1 – борт корпуса/нижняя часть (S=4,61 м2 ); 2, 3 – борт корпуса/ниша (S=1,22 м2 );
4 – передний сектор башни (S=0,7 м2 ); 5 – люк силового отделения (S=0,28 м2 );
6 – люк механика-водителя (S=0,25 м2 ); 7 – ребристая крышка силового отделения (S=1,67 м2 );
8 – люк стрелка-десантника (S=0,2 м2 ); 9, 10 – крыша башни (S=0,84 м2 );
11 – люки десанта (S=0,6 м2 ); 12, 13 – двери десантного отделения (S=0,89 м2 );
Общая площадь составляет 4,61 + 1,22 ∙ 2 + 0,7 + 0,28 + 0,25 + 1,67 + 0,2 + 0,84 + 0,6 + 0,89 =17,1 м2 .
16

17.

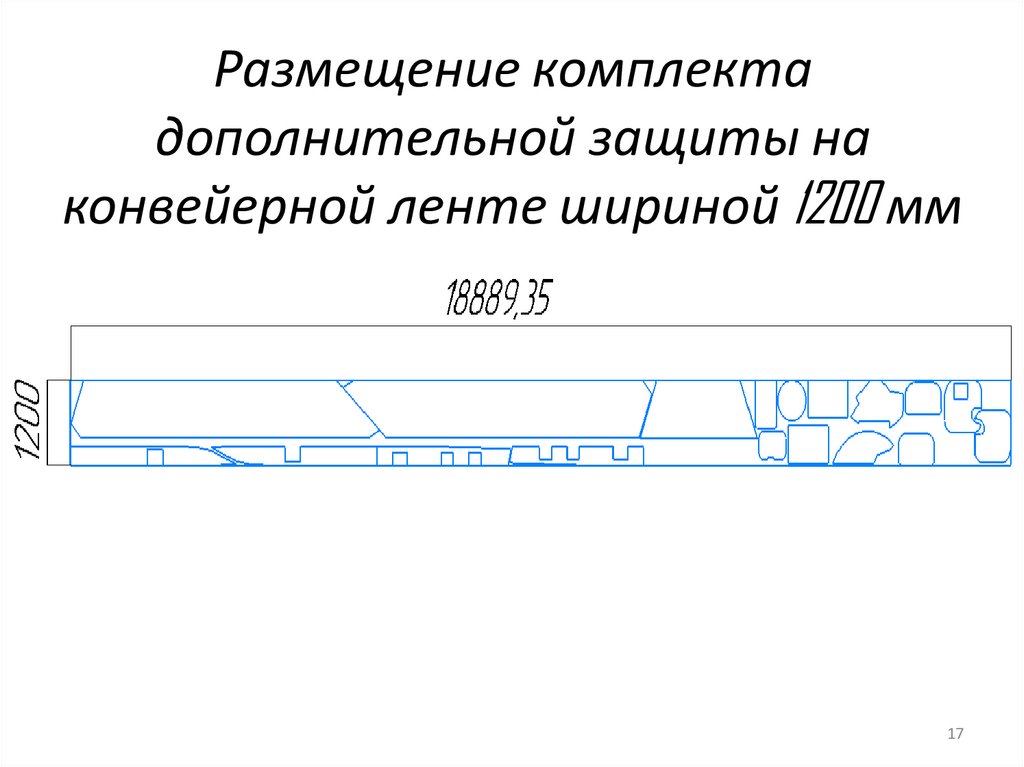

Размещение комплекта
дополнительной защиты на
конвейерной ленте шириной 1200 мм
17

18. Спасибо за внимание!

18
