Устройство и ремонт электромагнитных контакторов

1.

ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ПРОФЕССИОНАЛЬНОЕ
ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ МОСКОВСКОЙ ОБЛАСТИ
ПРОФЕССИОНАЛЬНЫЙ КОЛЛЕДЖ «МОСКОВИЯ»
ДИПЛОМНАЯ РАБОТА
НА ТЕМУ:
Устройство и ремонт электромагнитных
контакторов
Выполнил студент группы 5ТЭПС-211
ИЛЮХИН ДАНИЛ БОРИСОВИЧ

2.

3.

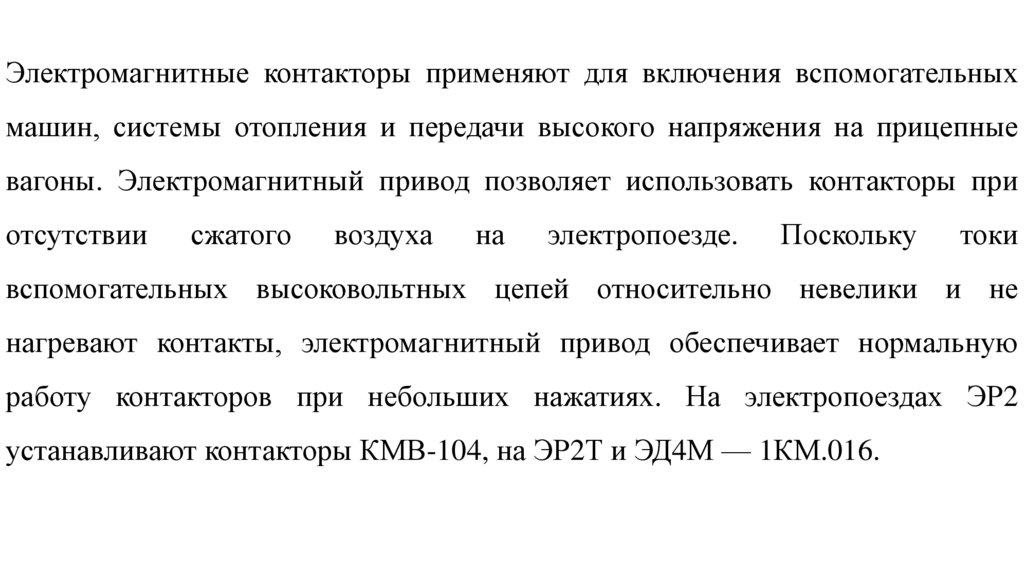

Электромагнитные контакторы применяют для включения вспомогательных
машин, системы отопления и передачи высокого напряжения на прицепные
вагоны. Электромагнитный привод позволяет использовать контакторы при
отсутствии
сжатого
воздуха
на
электропоезде.
Поскольку
токи
вспомогательных высоковольтных цепей относительно невелики и не
нагревают контакты, электромагнитный привод обеспечивает нормальную
работу контакторов при небольших нажатиях. На электропоездах ЭР2
устанавливают контакторы КМВ-104, на ЭР2Т и ЭД4М — 1КМ.016.

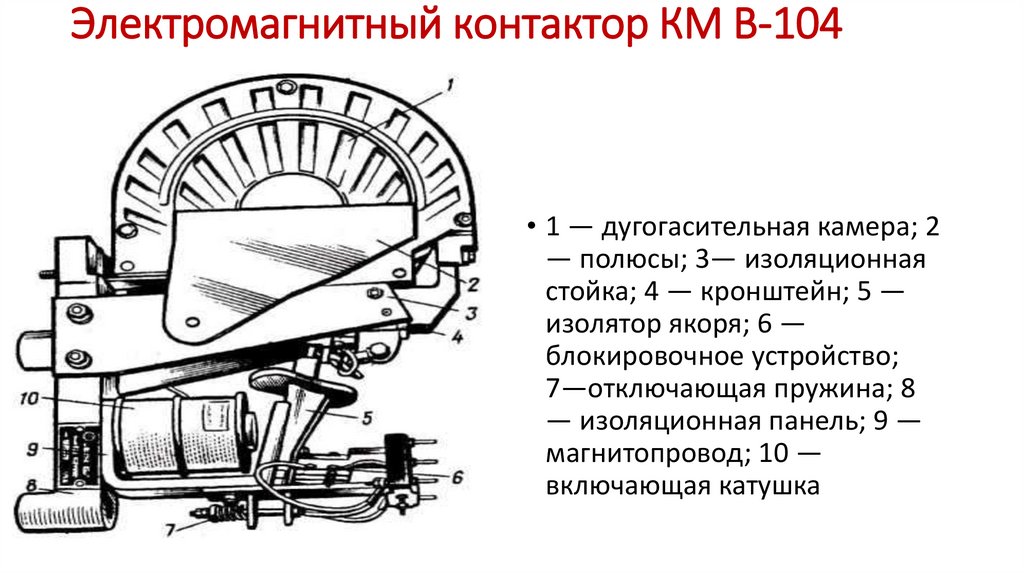

4. Электромагнитный контактор КМ В-104

• 1 — дугогасительная камера; 2
— полюсы; 3— изоляционная
стойка; 4 — кронштейн; 5 —
изолятор якоря; 6 —
блокировочное устройство;
7—отключающая пружина; 8
— изоляционная панель; 9 —
магнитопровод; 10 —
включающая катушка

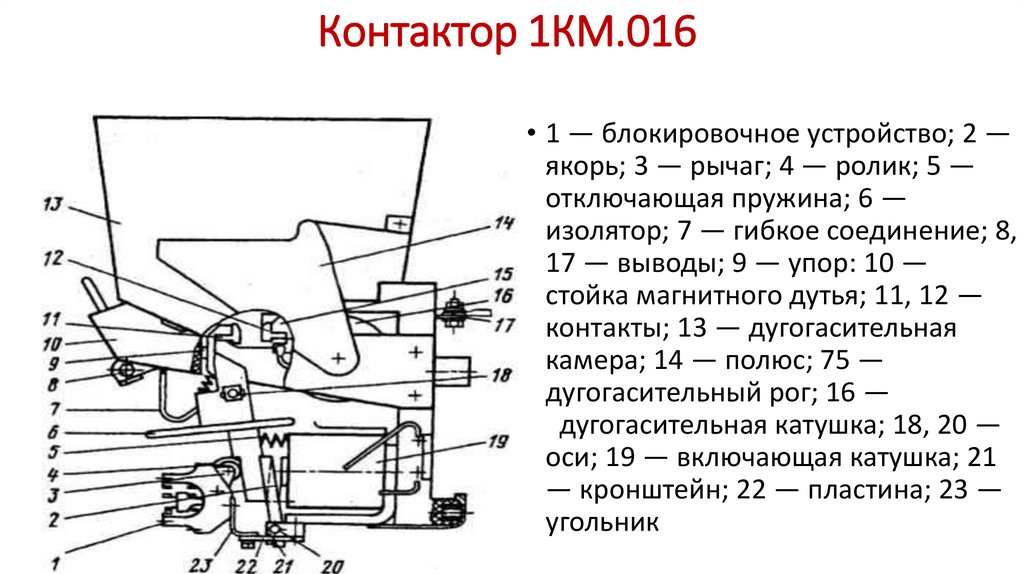

5. Контактор 1КМ.016

Контактор 1КМ.016
• 1 — блокировочное устройство; 2 —
якорь; 3 — рычаг; 4 — ролик; 5 —
отключающая пружина; 6 —
изолятор; 7 — гибкое соединение; 8,
17 — выводы; 9 — упор: 10 —
стойка магнитного дутья; 11, 12 —
контакты; 13 — дугогасительная
камера; 14 — полюс; 75 —
дугогасительный рог; 16 —
дугогасительная катушка; 18, 20 —
оси; 19 — включающая катушка; 21
— кронштейн; 22 — пластина; 23 —
угольник

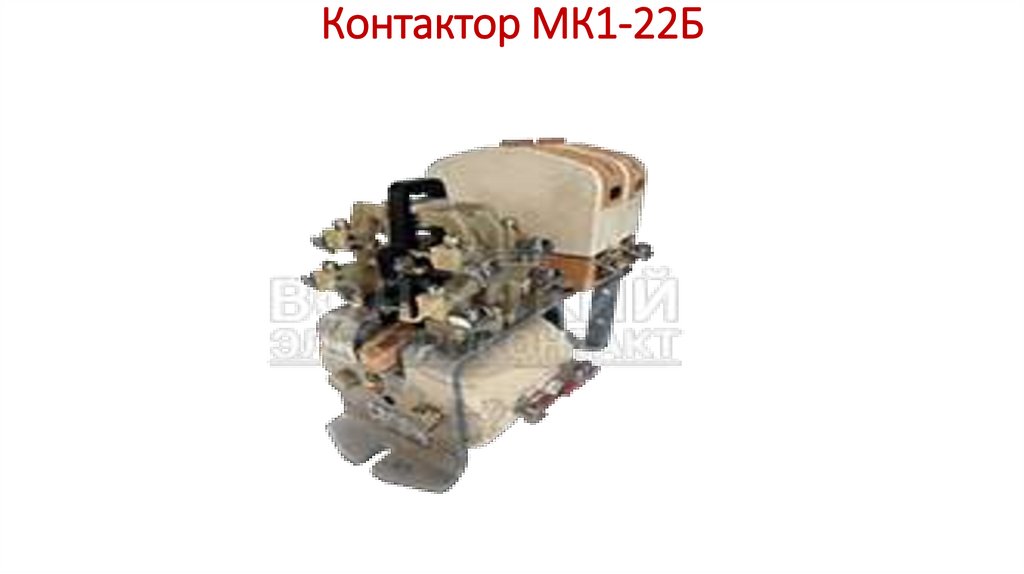

6. Контактор МК1-22Б

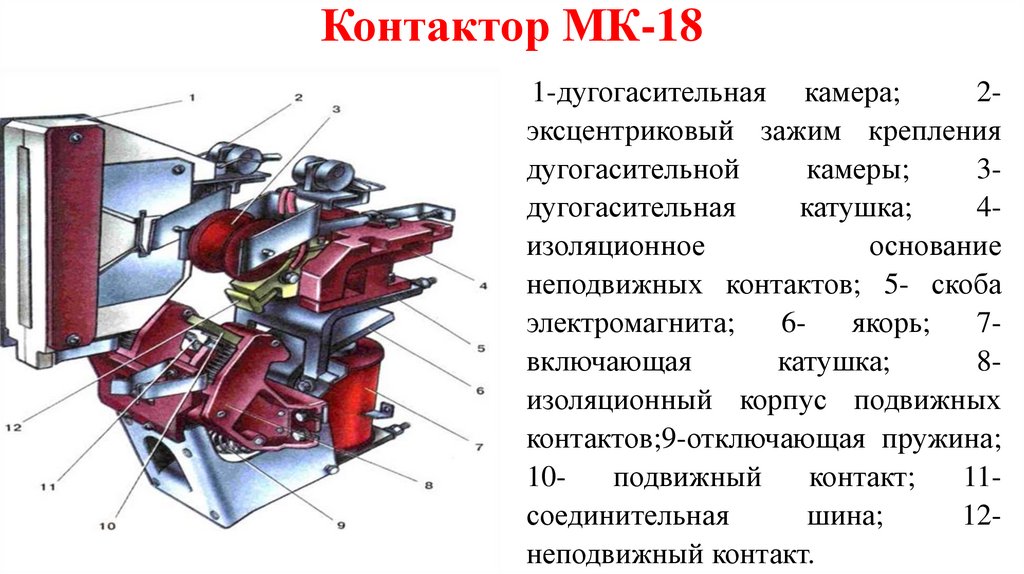

7. Контактор МК-18

1-дугогасительная камера;
2эксцентриковый зажим крепления
дугогасительной
камеры;
3дугогасительная
катушка;
4изоляционное
основание
неподвижных контактов; 5- скоба
электромагнита;
6якорь;
7включающая
катушка;
8изоляционный корпус подвижных
контактов;9-отключающая пружина;
10подвижный
контакт;
11соединительная
шина;
12неподвижный контакт.

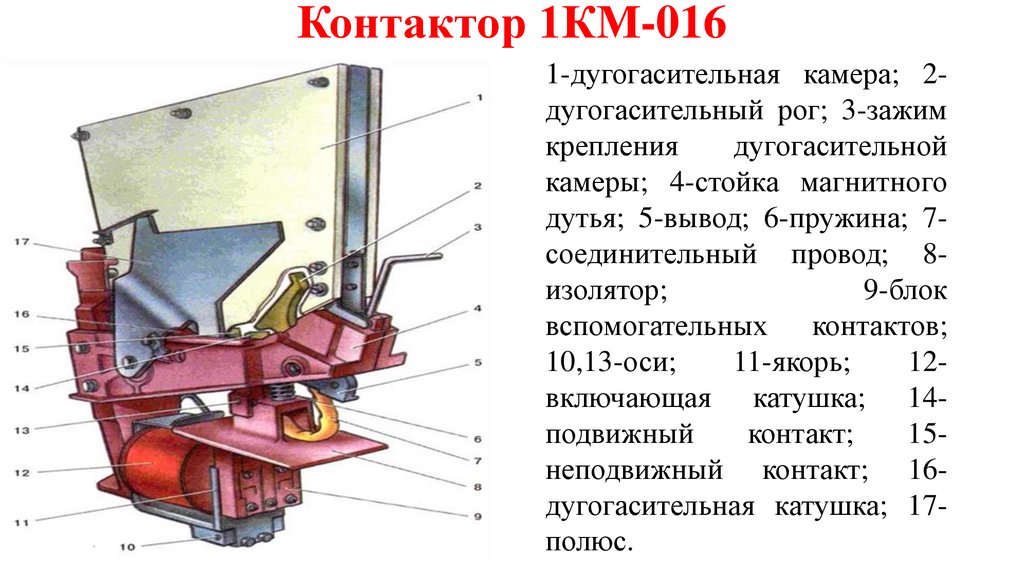

8. Контактор 1КМ-016

1-дугогасительная камера; 2дугогасительный рог; 3-зажим
крепления
дугогасительной
камеры; 4-стойка магнитного
дутья; 5-вывод; 6-пружина; 7соединительный провод; 8изолятор;
9-блок
вспомогательных контактов;
10,13-оси;
11-якорь;
12включающая катушка; 14подвижный
контакт;
15неподвижный контакт; 16дугогасительная катушка; 17полюс.

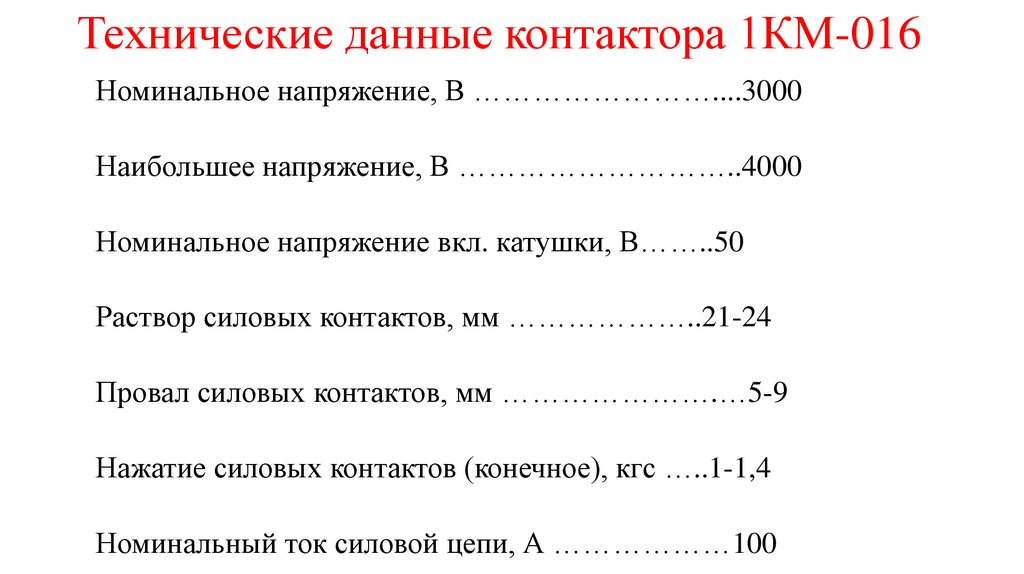

9.   Технические данные контактора 1КМ-016

Технические данные контактора 1КМ-016
Номинальное напряжение, В ……………………....3000
Наибольшее напряжение, В ………………………..4000
Номинальное напряжение вкл. катушки, В……..50
Раствор силовых контактов, мм ………………..21-24
Провал силовых контактов, мм ………………….…5-9
Нажатие силовых контактов (конечное), кгс …..1-1,4
Номинальный ток силовой цепи, А ………………100

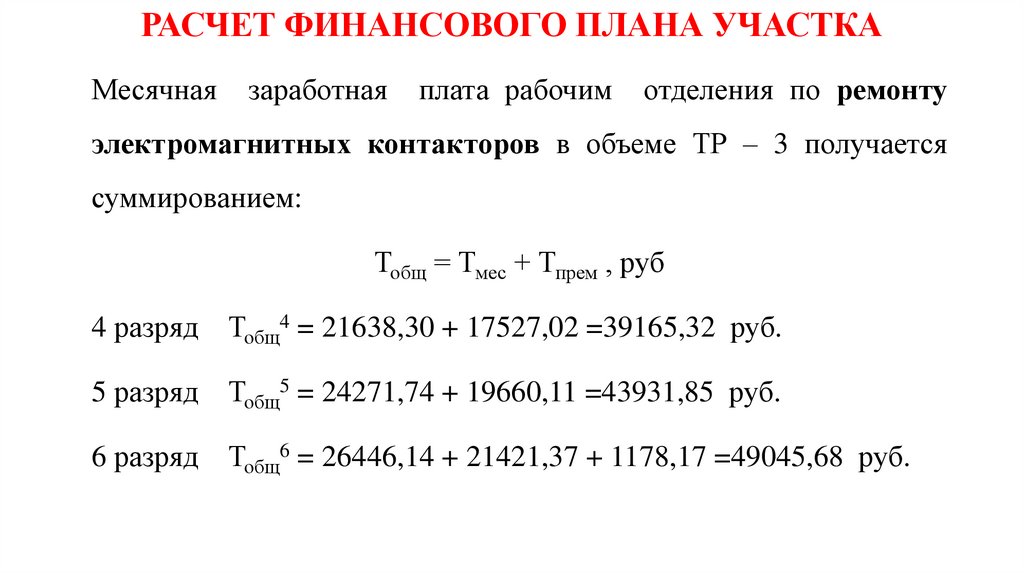

10. РАСЧЕТ ФИНАНСОВОГО ПЛАНА УЧАСТКА

Месячная
заработная
плата рабочим
отделения по ремонту
электромагнитных контакторов в объеме ТР – 3 получается
суммированием:
Тобщ = Тмес + Тпрем , руб
4 разряд
Тобщ4 = 21638,30 + 17527,02 =39165,32 руб.
5 разряд Тобщ5 = 24271,74 + 19660,11 =43931,85 руб.
6 разряд
Тобщ6 = 26446,14 + 21421,37 + 1178,17 =49045,68 руб.
