Проектирование систем промышленной и пожарной безопасности объекта (Ставропольская грэс)

1. Диплом на тему “ПроЕКТИРОВАНИЕ СИСТЕМ ПРОМЫШЛЕННОЙ И ПОЖАРНОЙ БЕЗОПАСНОСТИ ОБЪЕКТА (Ставропольская грэс)”

СКФУ 2025

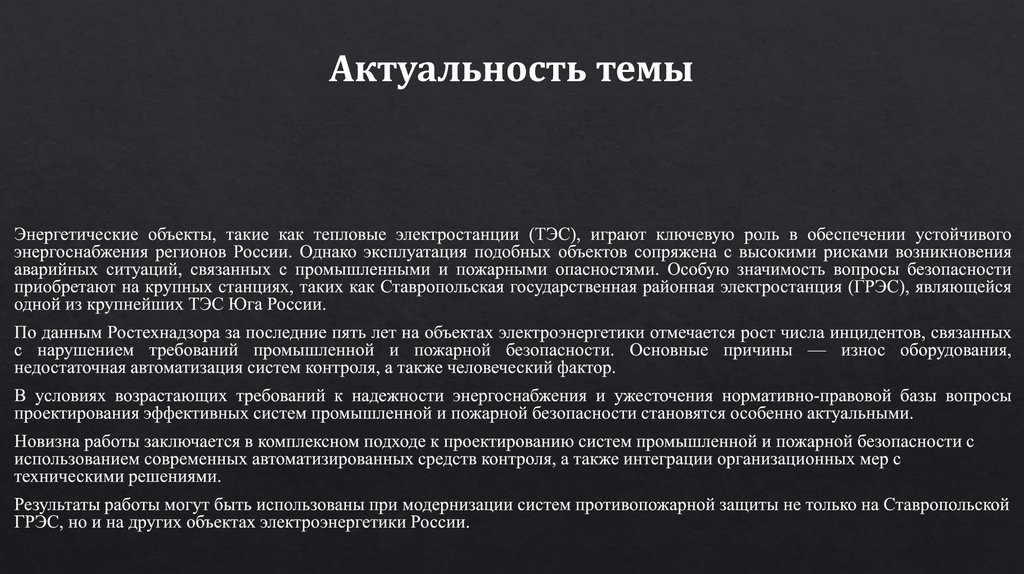

2. Актуальность темы

3. Цели и задачи исследования

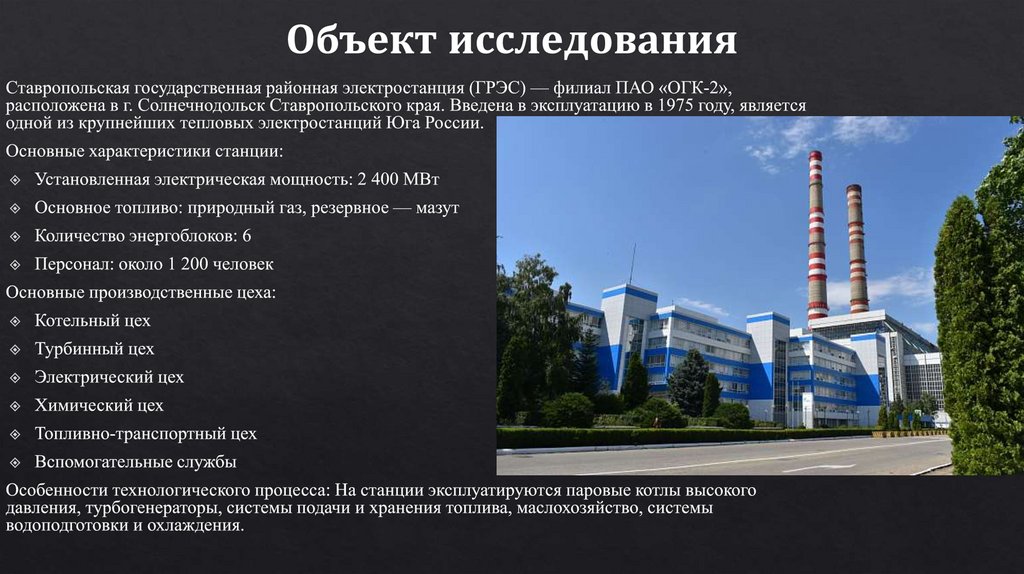

4. Объект исследования

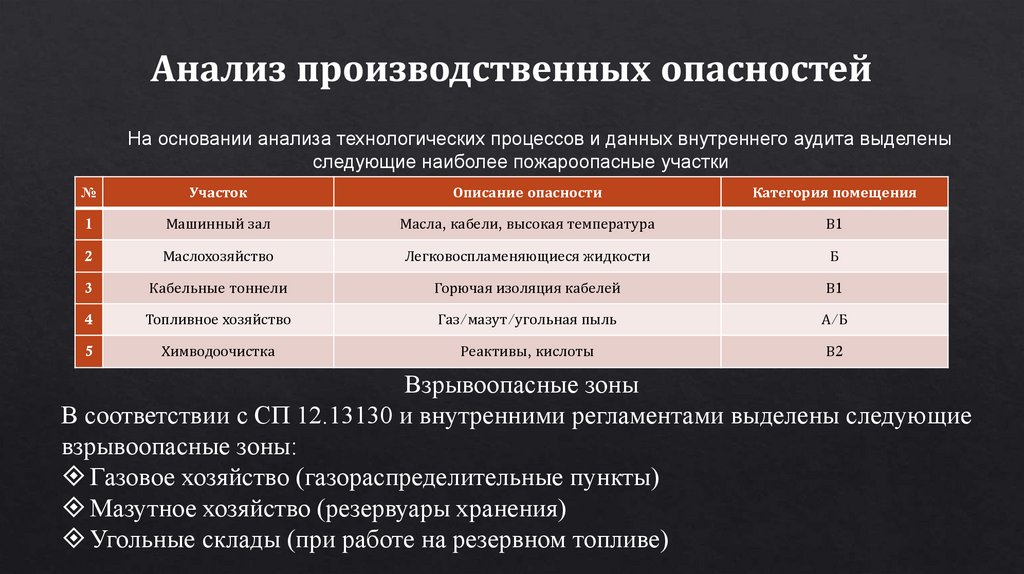

5. Анализ производственных опасностей

На основании анализа технологических процессов и данных внутреннего аудита выделены
следующие наиболее пожароопасные участки
№
Участок
Описание опасности
Категория помещения
1
Машинный зал
Масла, кабели, высокая температура
В1
2
Маслохозяйство
Легковоспламеняющиеся жидкости
Б
3
Кабельные тоннели
Горючая изоляция кабелей
В1
4
Топливное хозяйство
Газ/мазут/угольная пыль
А/Б
5
Химводоочистка
Реактивы, кислоты
В2
Взрывоопасные зоны
В соответствии с СП 12.13130 и внутренними регламентами выделены следующие
взрывоопасные зоны:
Газовое хозяйство (газораспределительные пункты)
Мазутное хозяйство (резервуары хранения)
Угольные склады (при работе на резервном топливе)

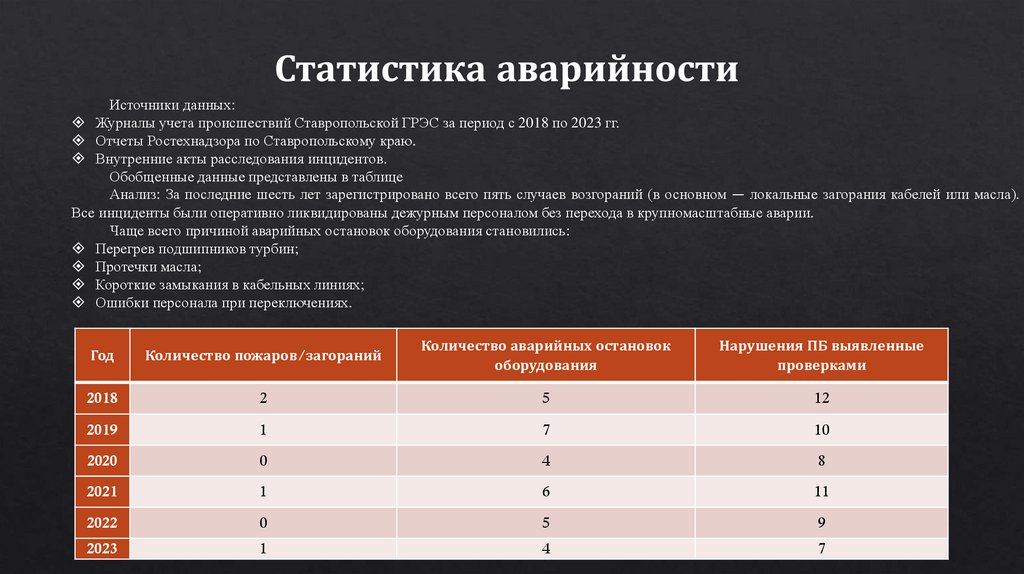

6. Статистика аварийности

Источники данных:
Журналы учета происшествий Ставропольской ГРЭС за период с 2018 по 2023 гг.
Отчеты Ростехнадзора по Ставропольскому краю.
Внутренние акты расследования инцидентов.
Обобщенные данные представлены в таблице
Анализ: За последние шесть лет зарегистрировано всего пять случаев возгораний (в основном — локальные загорания кабелей или масла).
Все инциденты были оперативно ликвидированы дежурным персоналом без перехода в крупномасштабные аварии.
Чаще всего причиной аварийных остановок оборудования становились:
Перегрев подшипников турбин;
Протечки масла;
Короткие замыкания в кабельных линиях;
Ошибки персонала при переключениях.
Год
Количество пожаров/загораний
Количество аварийных остановок
оборудования
Нарушения ПБ выявленные
проверками
2018
2
5
12
2019
1
7
10
2020
0
4
8
2021
1
6
11
2022
0
5
9
2023
1
4
7

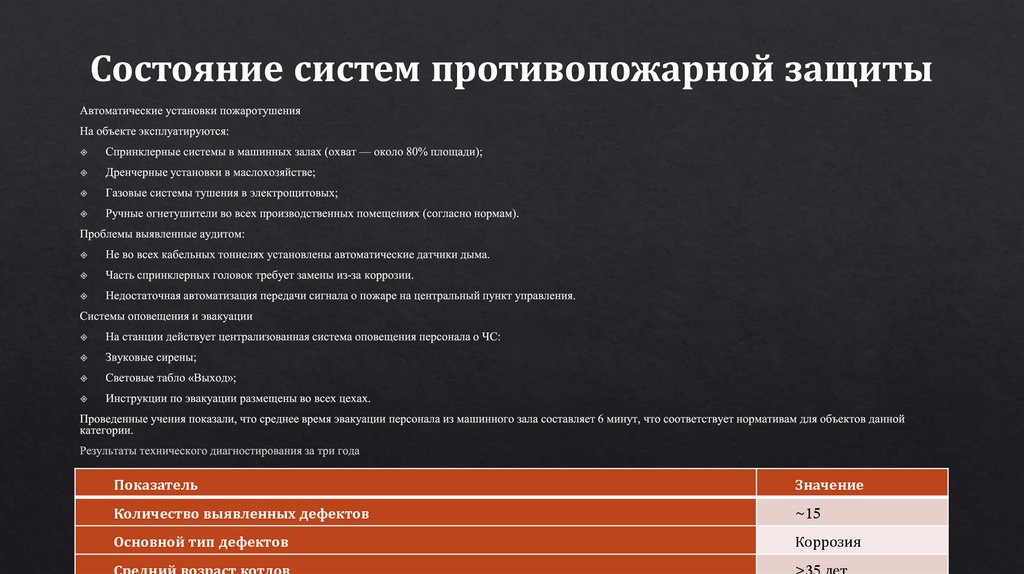

7. Состояние систем противопожарной защиты

Показатель
Значение
Количество выявленных дефектов
~15
Основной тип дефектов
Коррозия
Средний возраст котлов
>35 лет

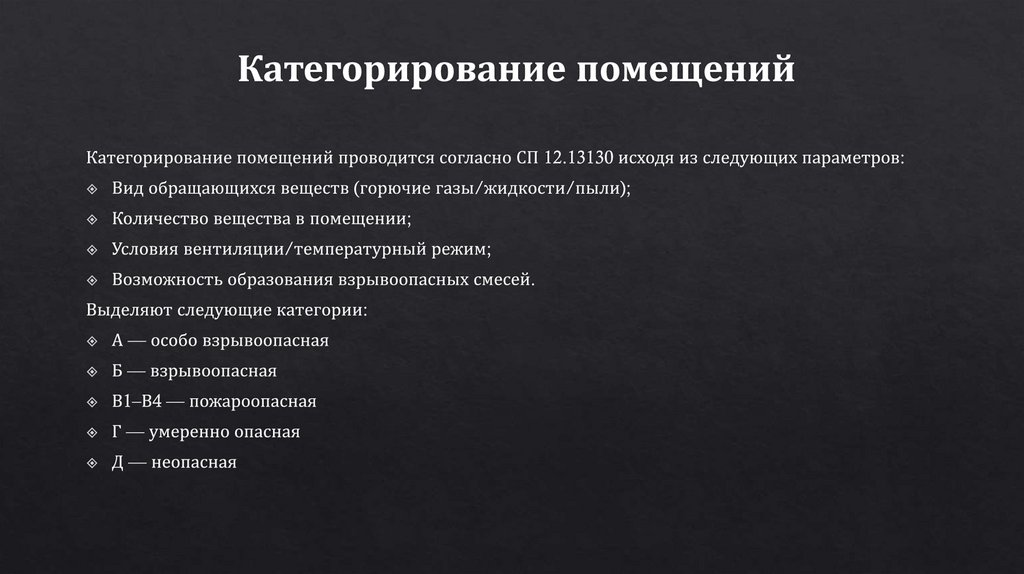

8.  Категорирование помещений

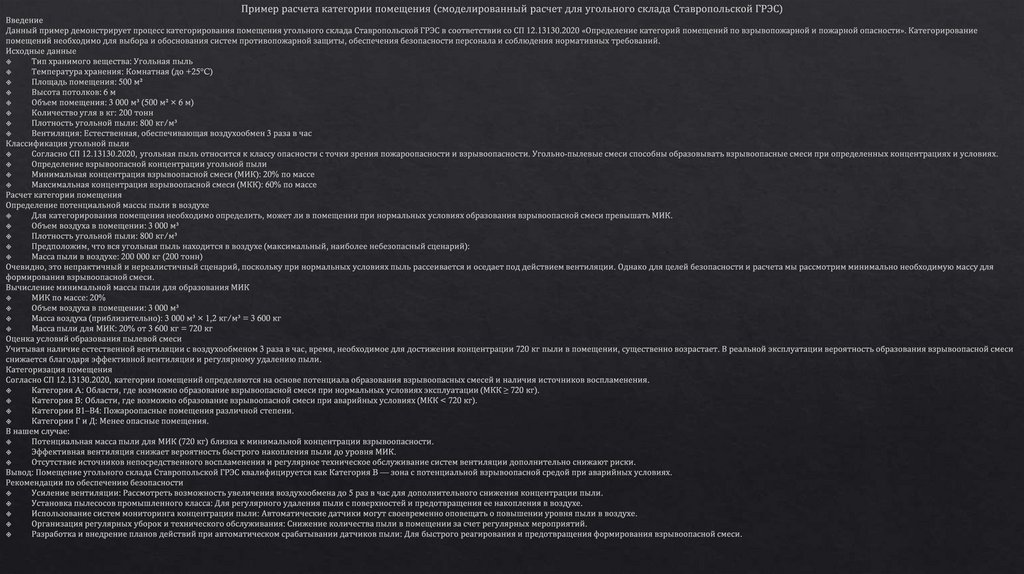

9.

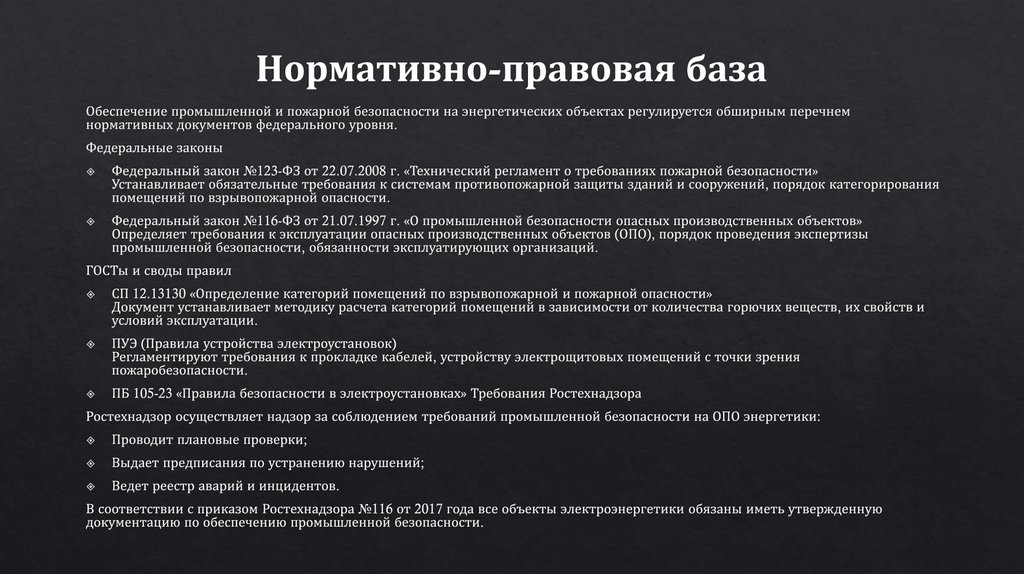

10. Нормативно-правовая база

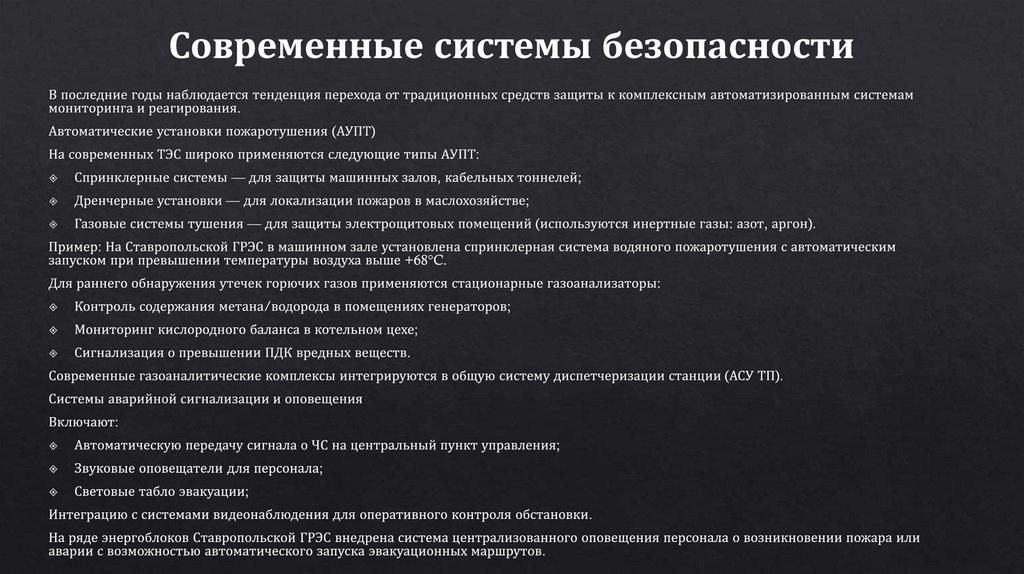

11. Современные системы безопасности

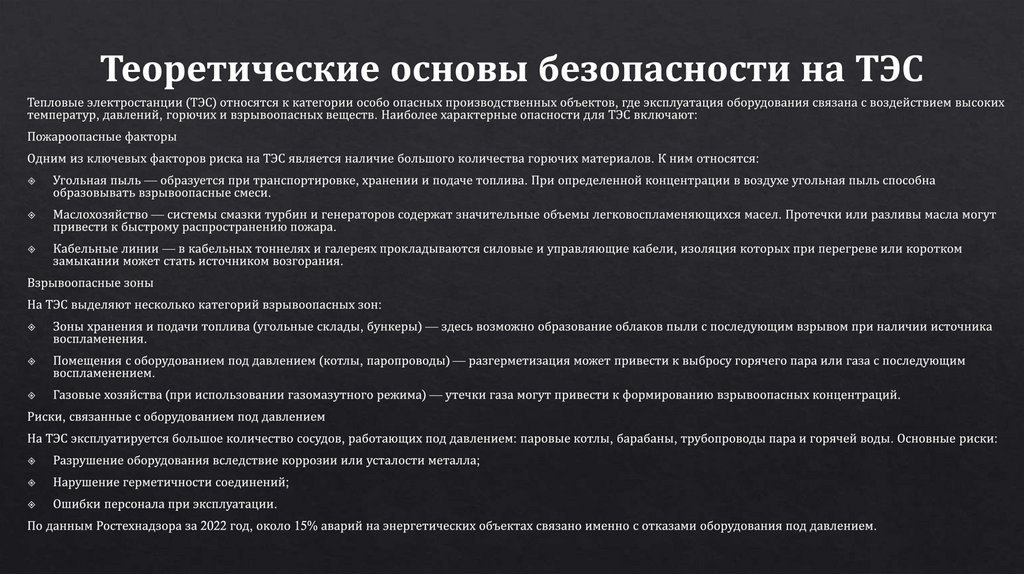

12. Теоретические основы безопасности на ТЭС

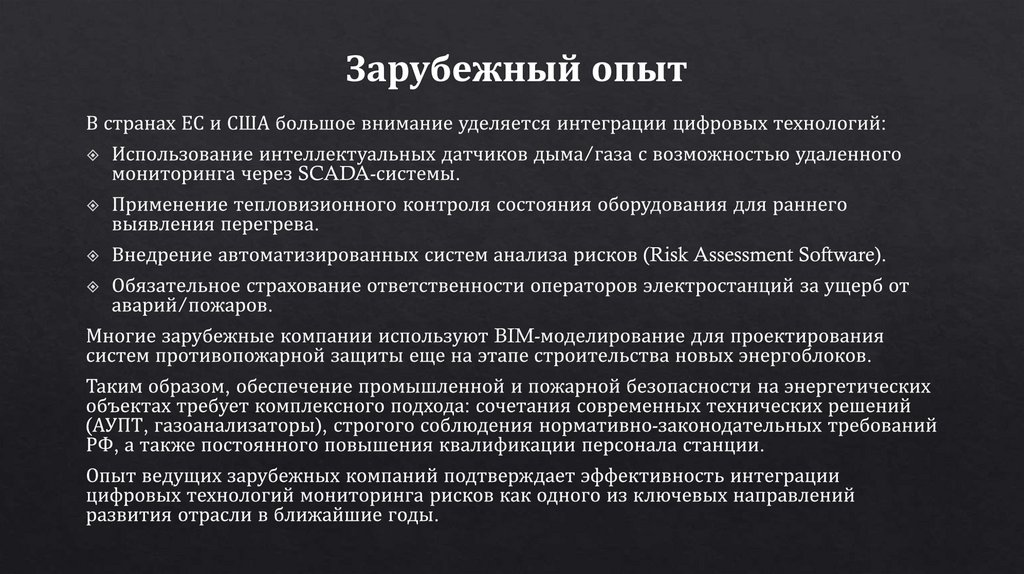

13.  Зарубежный опыт

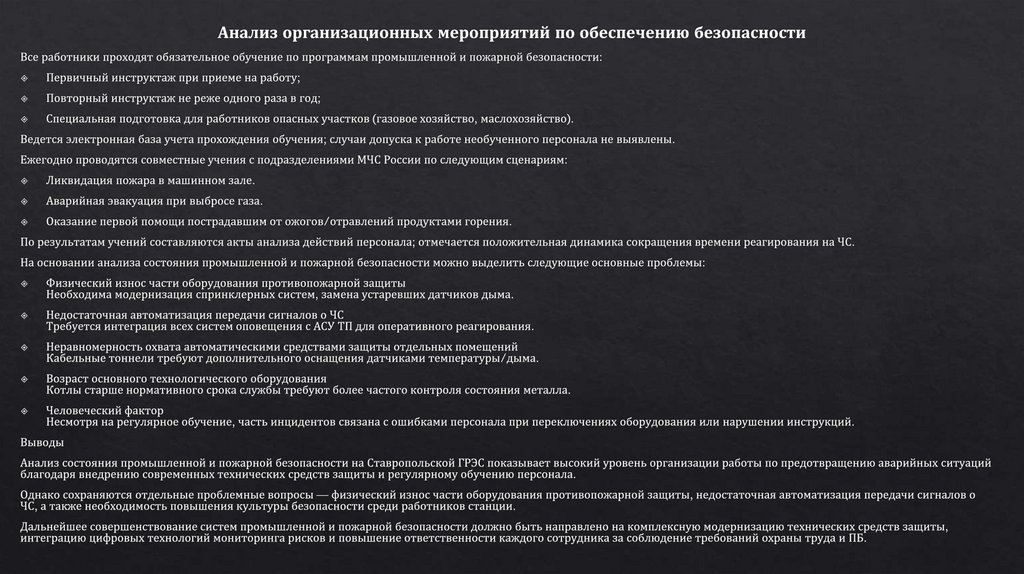

14. Анализ организационных мероприятий по обеспечению безопасности

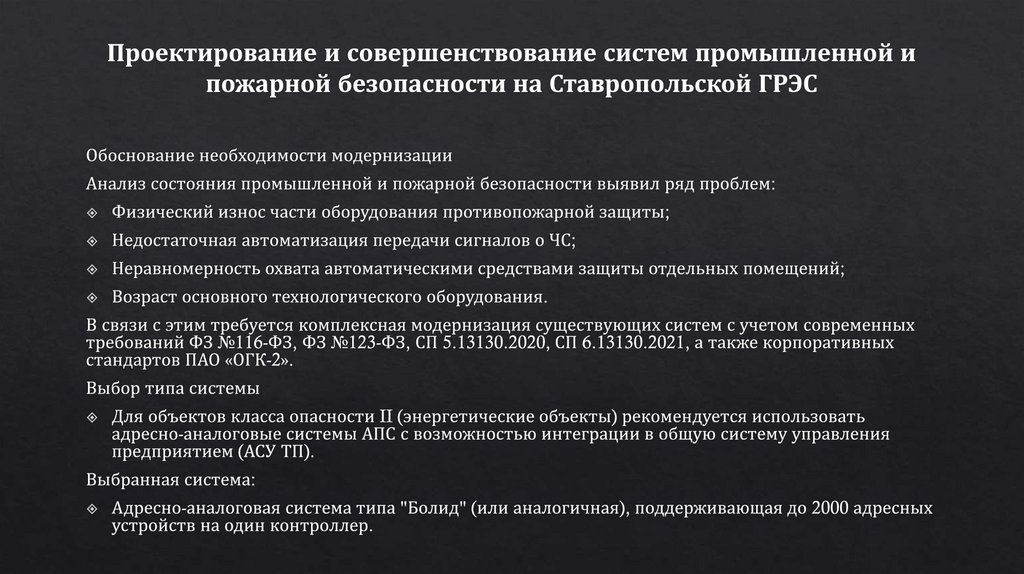

15. Проектирование и совершенствование систем промышленной и пожарной безопасности на Ставропольской ГРЭС

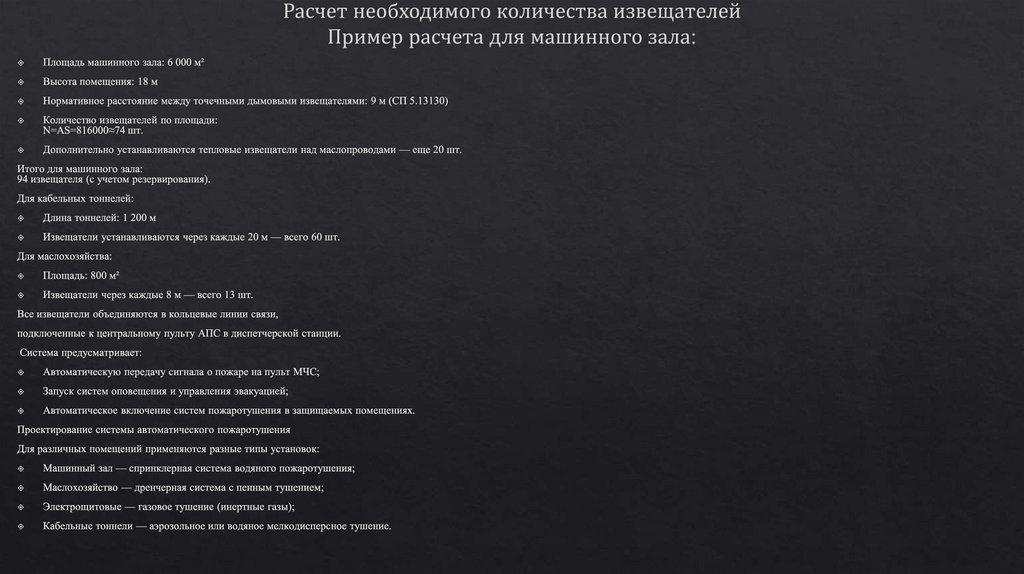

16. Расчет необходимого количества извещателей Пример расчета для машинного зала:

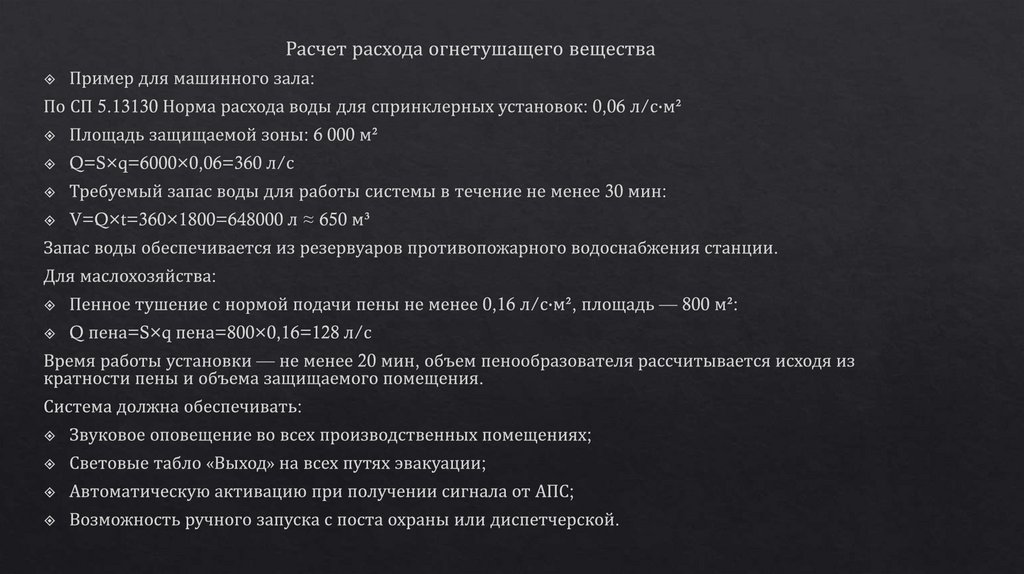

17.

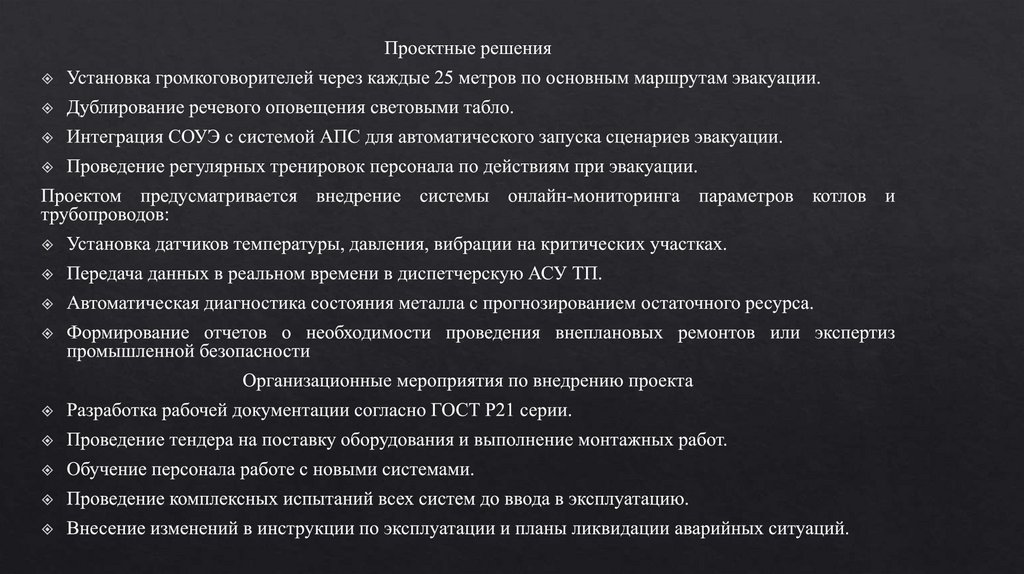

18.

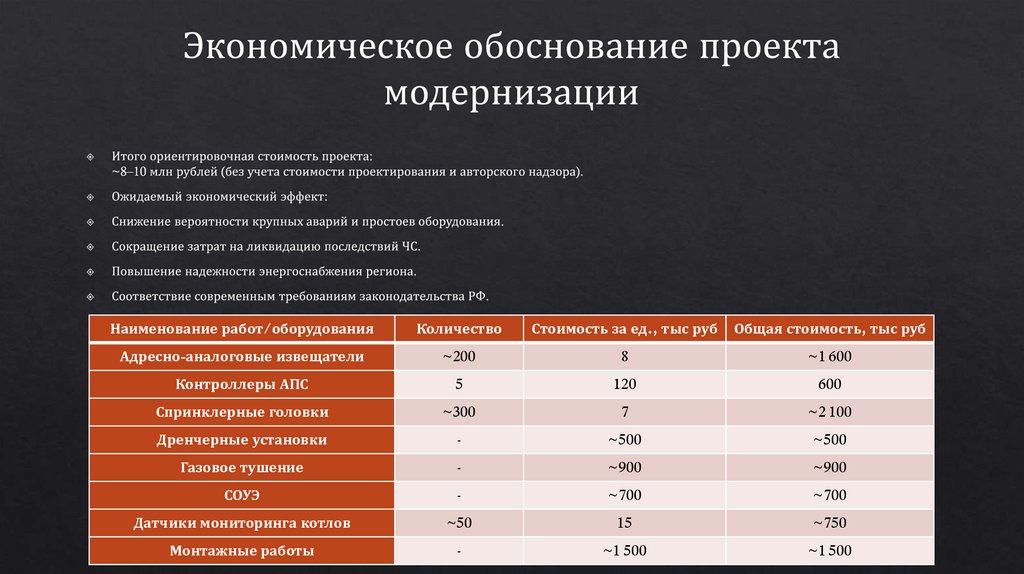

19. Экономическое обоснование проекта модернизации

Наименование работ/оборудования
Количество
Стоимость за ед., тыс руб
Общая стоимость, тыс руб
Адресно-аналоговые извещатели
~200
8
~1 600
Контроллеры АПС
5
120
600
Спринклерные головки
~300
7
~2 100
Дренчерные установки
-
~500
~500
Газовое тушение
-
~900
~900
СОУЭ
-
~700
~700
Датчики мониторинга котлов
~50
15
~750
Монтажные работы
-
~1 500
~1 500

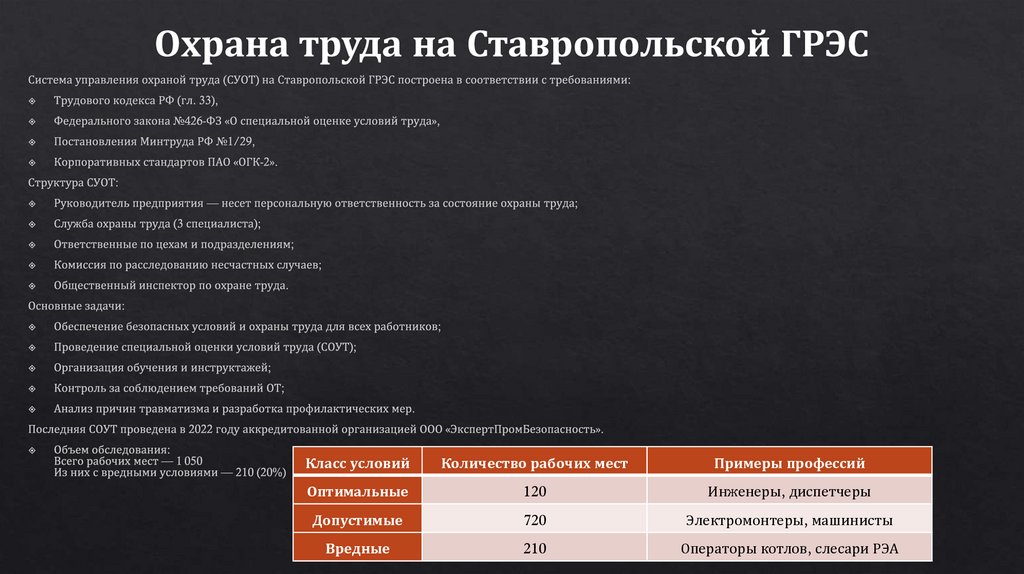

20. Охрана труда на Ставропольской ГРЭС

Класс условий
Количество рабочих мест
Примеры профессий
Оптимальные
120
Инженеры, диспетчеры
Допустимые
720
Электромонтеры, машинисты
Вредные
210
Операторы котлов, слесари РЭА

21.

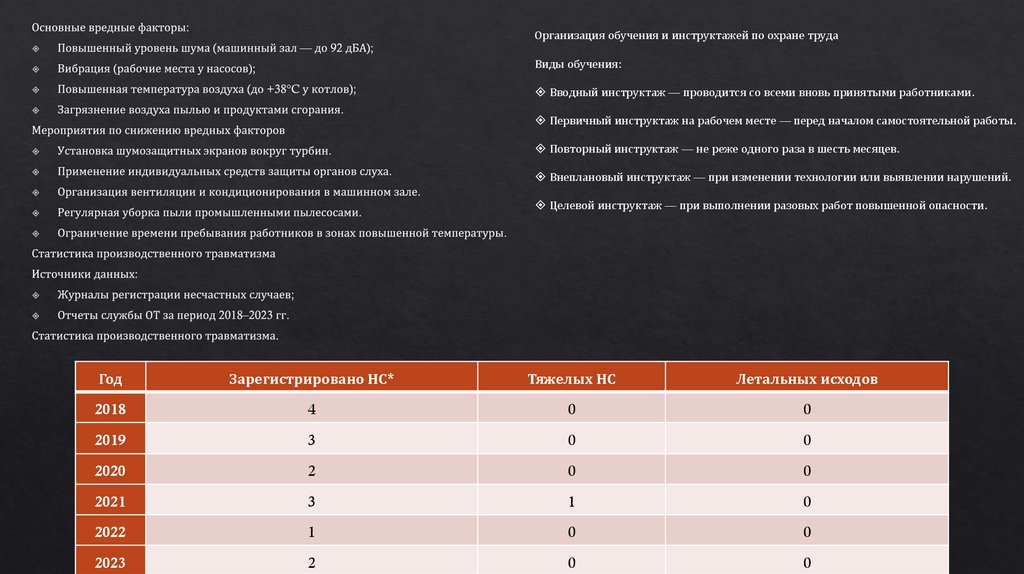

Организация обучения и инструктажей по охране труда
Виды обучения:
Вводный инструктаж — проводится со всеми вновь принятыми работниками.
Первичный инструктаж на рабочем месте — перед началом самостоятельной работы.
Повторный инструктаж — не реже одного раза в шесть месяцев.
Внеплановый инструктаж — при изменении технологии или выявлении нарушений.
Целевой инструктаж — при выполнении разовых работ повышенной опасности.
Год
Зарегистрировано НС*
Тяжелых НС
Летальных исходов
2018
4
0
0
2019
3
0
0
2020
2
0
0
2021
3
1
0
2022
1
0
0
2023
2
0
0

22.

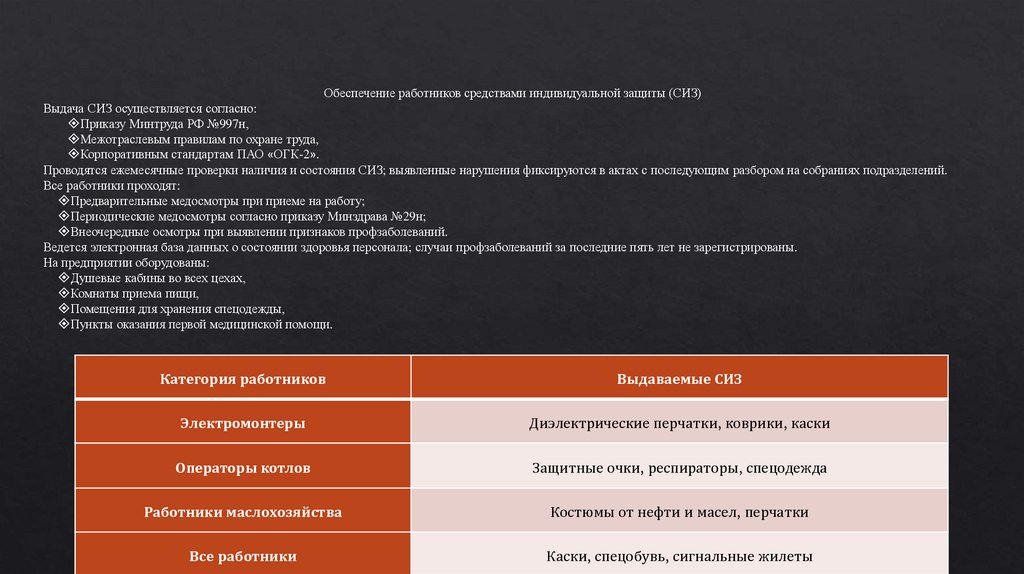

Обеспечение работников средствами индивидуальной защиты (СИЗ)
Выдача СИЗ осуществляется согласно:
Приказу Минтруда РФ №997н,
Межотраслевым правилам по охране труда,
Корпоративным стандартам ПАО «ОГК-2».
Проводятся ежемесячные проверки наличия и состояния СИЗ; выявленные нарушения фиксируются в актах с последующим разбором на собраниях подразделений.
Все работники проходят:
Предварительные медосмотры при приеме на работу;
Периодические медосмотры согласно приказу Минздрава №29н;
Внеочередные осмотры при выявлении признаков профзаболеваний.
Ведется электронная база данных о состоянии здоровья персонала; случаи профзаболеваний за последние пять лет не зарегистрированы.
На предприятии оборудованы:
Душевые кабины во всех цехах,
Комнаты приема пищи,
Помещения для хранения спецодежды,
Пункты оказания первой медицинской помощи.
Категория работников
Выдаваемые СИЗ
Электромонтеры
Диэлектрические перчатки, коврики, каски
Операторы котлов
Защитные очки, респираторы, спецодежда
Работники маслохозяйства
Костюмы от нефти и масел, перчатки
Все работники
Каски, спецобувь, сигнальные жилеты

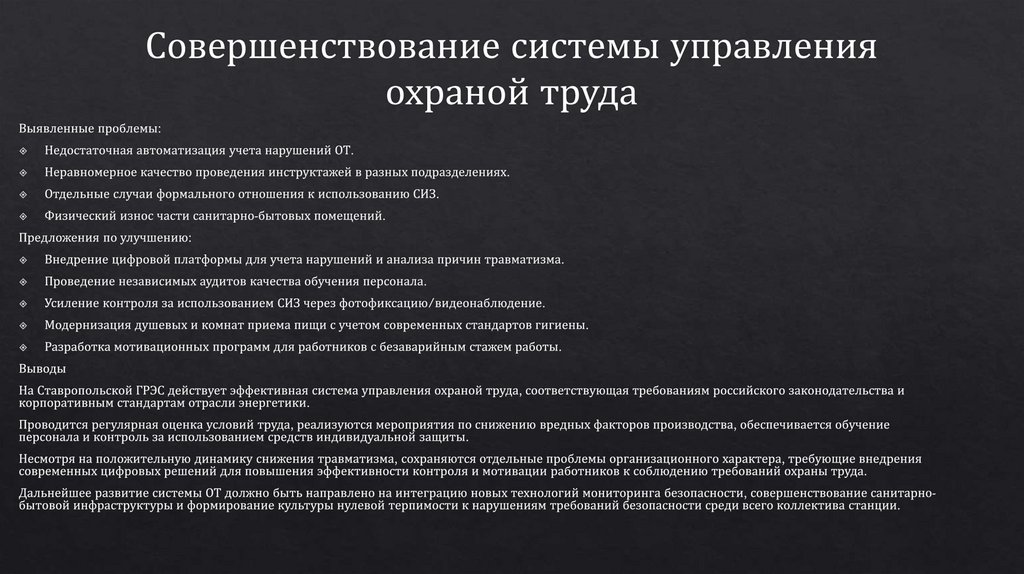

23. Совершенствование системы управления охраной труда

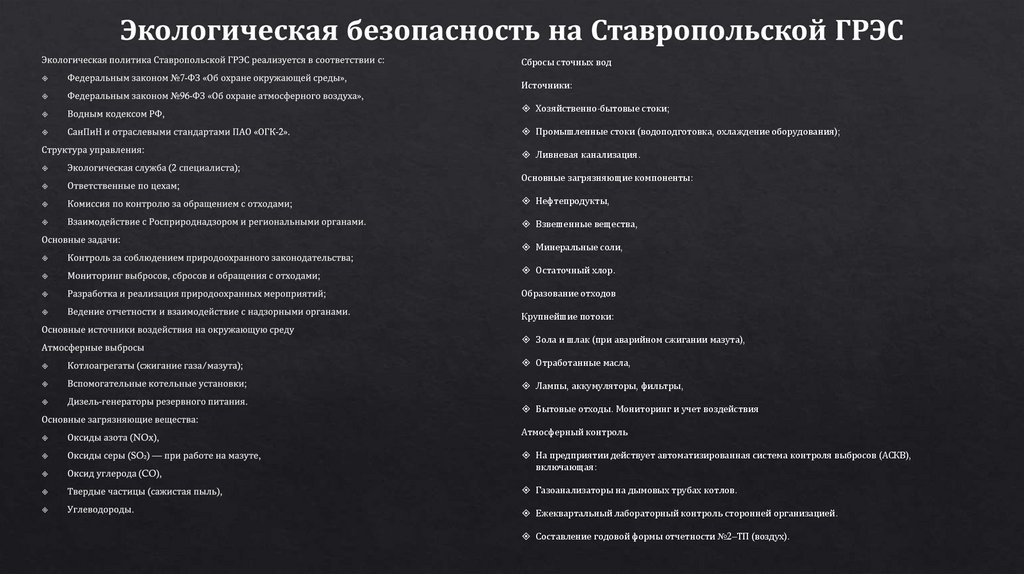

24. Экологическая безопасность на Ставропольской ГРЭС

Сбросы сточных вод
Источники:
Хозяйственно-бытовые стоки;
Промышленные стоки (водоподготовка, охлаждение оборудования);
Ливневая канализация.
Основные загрязняющие компоненты:
Нефтепродукты,
Взвешенные вещества,
Минеральные соли,
Остаточный хлор.
Образование отходов
Крупнейшие потоки:
Зола и шлак (при аварийном сжигании мазута),
Отработанные масла,
Лампы, аккумуляторы, фильтры,
Бытовые отходы. Мониторинг и учет воздействия
Атмосферный контроль
На предприятии действует автоматизированная система контроля выбросов (АСКВ),
включающая:
Газоанализаторы на дымовых трубах котлов.
Ежеквартальный лабораторный контроль сторонней организацией.
Составление годовой формы отчетности №2–ТП (воздух).

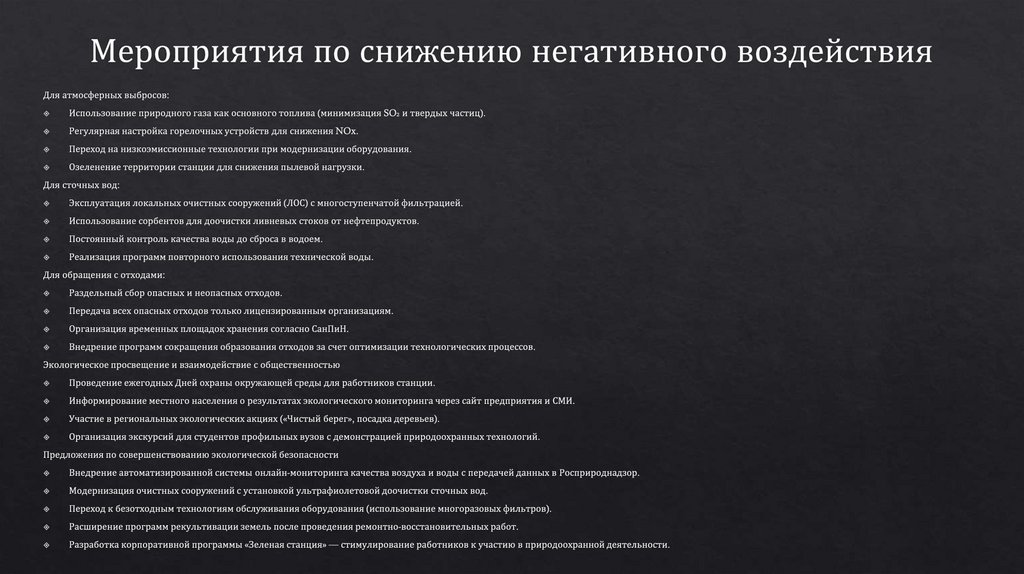

25. Мероприятия по снижению негативного воздействия

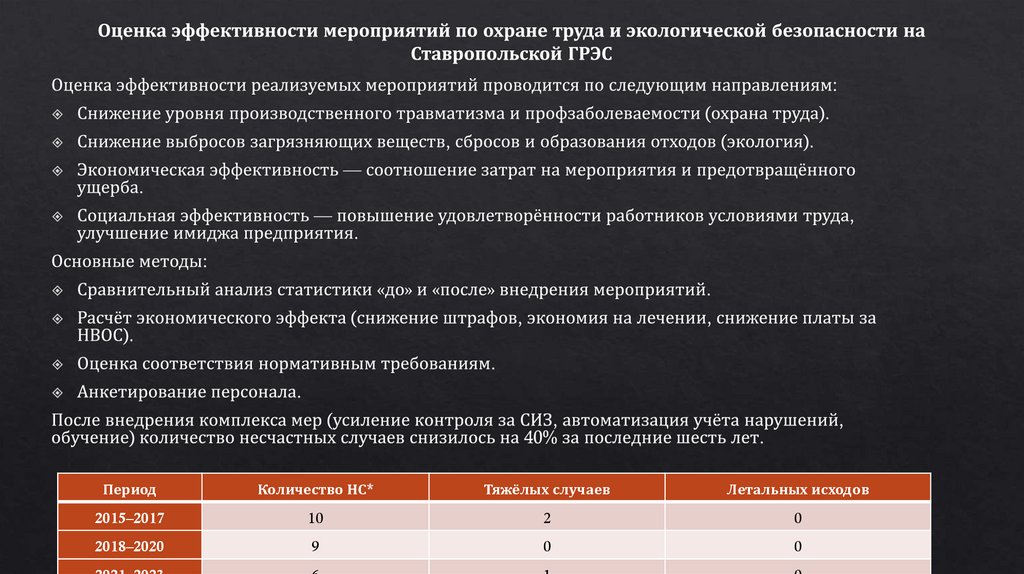

26. Оценка эффективности мероприятий по охране труда и экологической безопасности на Ставропольской ГРЭС

Период
Количество НС*
Тяжёлых случаев
Летальных исходов
2015–2017
10
2
0
2018–2020
9
0
0

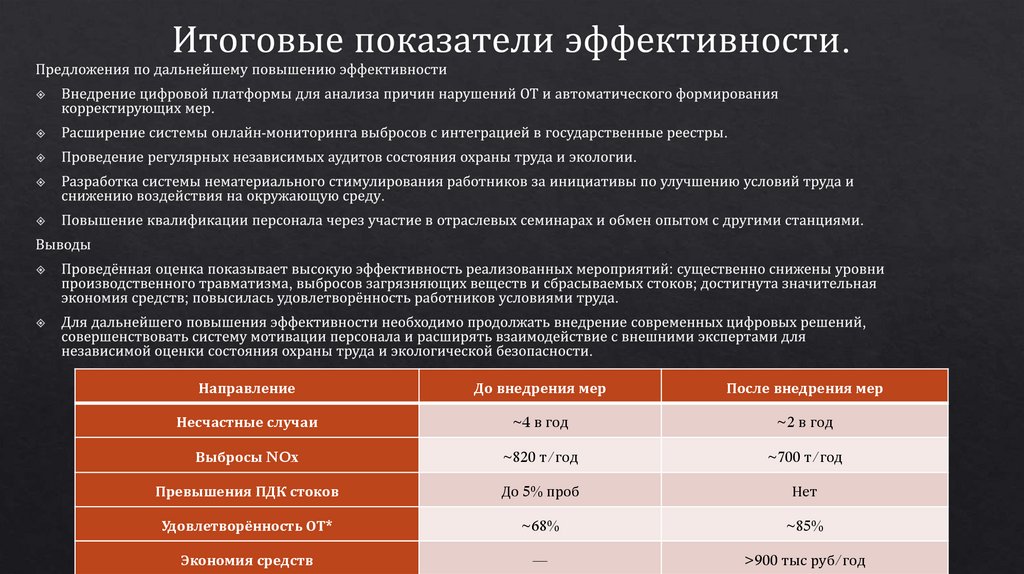

27. Итоговые показатели эффективности.

Направление
До внедрения мер
После внедрения мер
Несчастные случаи
~4 в год
~2 в год
Выбросы NOx
~820 т/год
~700 т/год
Превышения ПДК стоков
До 5% проб
Нет
Удовлетворённость ОТ*
~68%
~85%
Экономия средств
—
>900 тыс руб/год

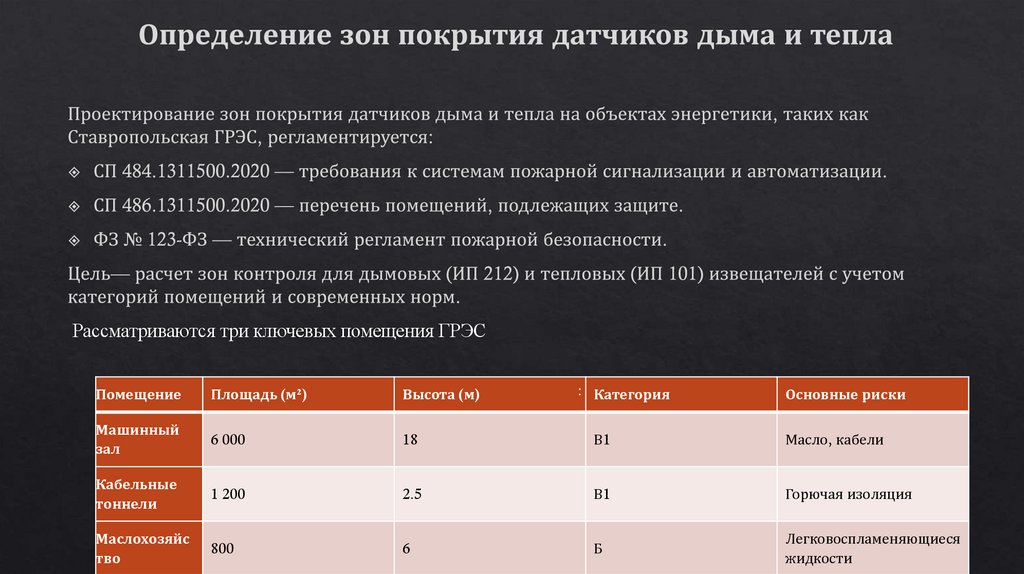

28. Определение зон покрытия датчиков дыма и тепла

Рассматриваются три ключевых помещения ГРЭС
Помещение
Площадь (м²)
Высота (м)
: Категория
Основные риски
Машинный
зал
6 000
18
В1
Масло, кабели
Кабельные
тоннели
1 200
2.5
В1
Горючая изоляция
Маслохозяйс
тво
800
6
Б
Легковоспламеняющиеся
жидкости

29.

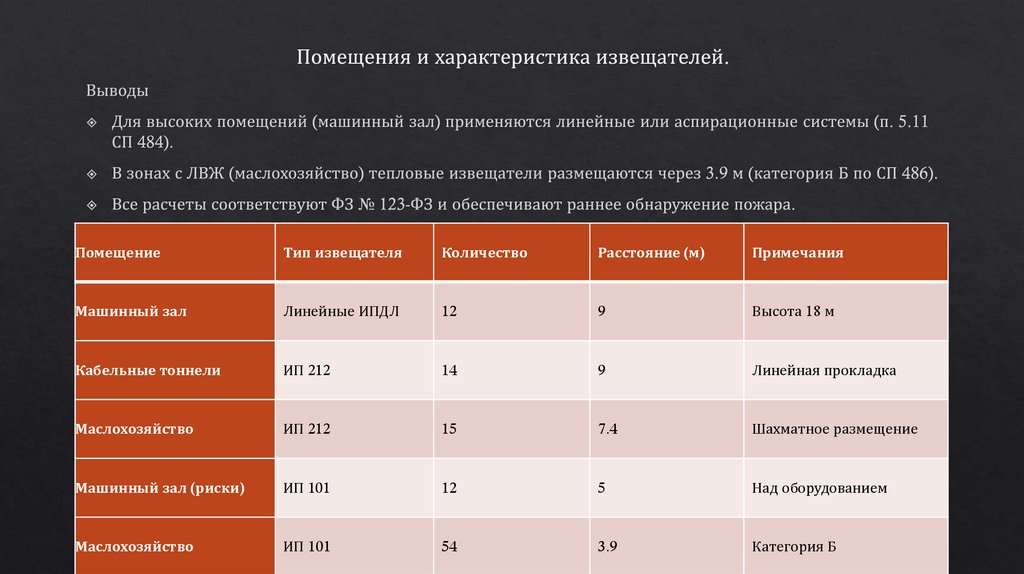

Помещение
Тип извещателя
Количество
Расстояние (м)
Примечания
Машинный зал
Линейные ИПДЛ
12
9
Высота 18 м
Кабельные тоннели
ИП 212
14
9
Линейная прокладка
Маслохозяйство
ИП 212
15
7.4
Шахматное размещение
Машинный зал (риски)
ИП 101
12
5
Над оборудованием
Маслохозяйство
ИП 101
54
3.9
Категория Б
