Основы конструирования электронных средств

1. Основы конструирования электронных средств

Лектор:
Доцент кафедры КИПР
Александр Анатольевич Чернышёв

2. Лектор:

Кандидат технических наук, доцент
Чернышёв Александр Анатольевич
Родился в г. Томске.
Выпускник РТФ ТИАСУРа.
Зам. зав. кафедрой КИПР по
планированию учебной работы.
С 1984 по 1993 гг. - декан КТФ/РКФ.
Инженерная квалификация – ведущий
конструктор РЭС.
Уполномоченный по менеджменту
качества по версии Евросоюза,
аудитор IRCA.
Член-корреспондент
Академии проблем качества
Почетный работник высшего
профессионального образования
Российской Федерации, Отличник
качества.

3.

1

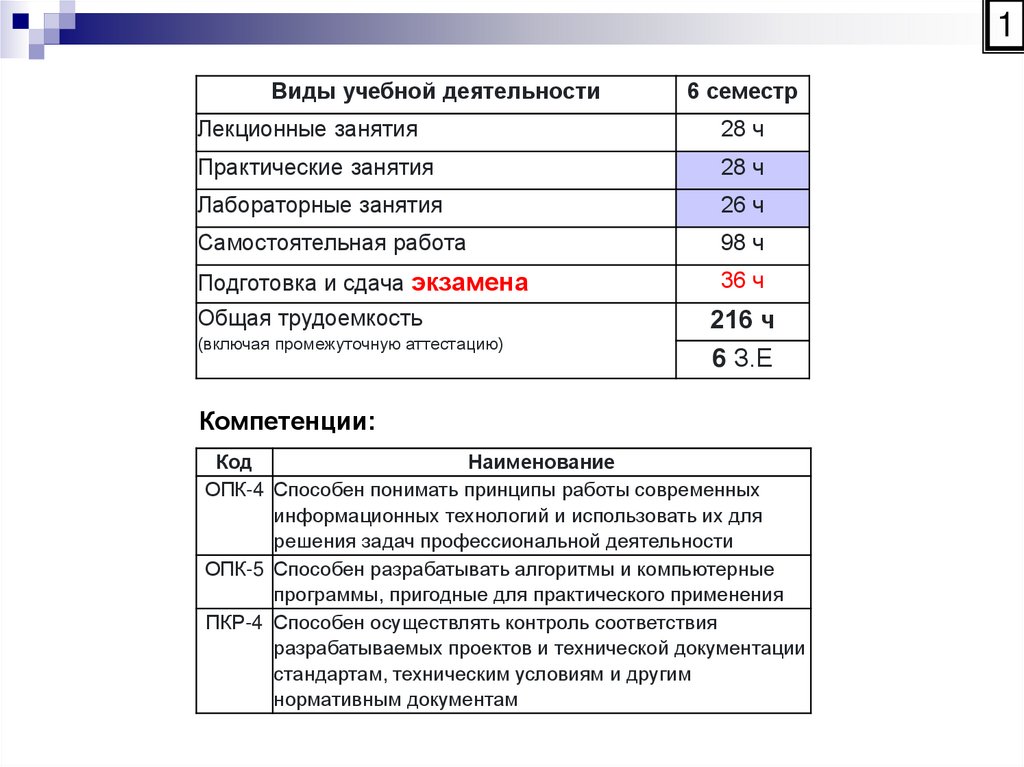

Виды учебной деятельности
6 семестр
Лекционные занятия
28 ч
Практические занятия
28 ч
Лабораторные занятия
26 ч
Самостоятельная работа
98 ч
Подготовка и сдача экзамена
36 ч
Общая трудоемкость
216 ч
6 З.Е
(включая промежуточную аттестацию)
Компетенции:
Код
Наименование
ОПК-4 Способен понимать принципы работы современных
информационных технологий и использовать их для
решения задач профессиональной деятельности
ОПК-5 Способен разрабатывать алгоритмы и компьютерные
программы, пригодные для практического применения
ПКР-4 Способен осуществлять контроль соответствия
разрабатываемых проектов и технической документации
стандартам, техническим условиям и другим
нормативным документам

4. Особенности обучения:

2
Особенности обучения:
Электронный раздаточный материал (презентации
лекций) в виде файлов в ЭЖ
Рейтинговая система 70+30=100 б.
Задания, сданные после срока, проверяются,
но не оцениваются!
Тесты на лекциях (ТК, ≈13)
Индивидуальные задания
(ИЗ-1…ИЗ-7) на пр.занятиях
и лаб.практикуме
Преподаватель – инж.-констр. 3 кат.
НПЦ «Полюс»
Быков Игорь Геннадьевич
Устные контрольные опросы
по терминологии (УКО-1…6)

5. 1 Структура и классы ЭС

2

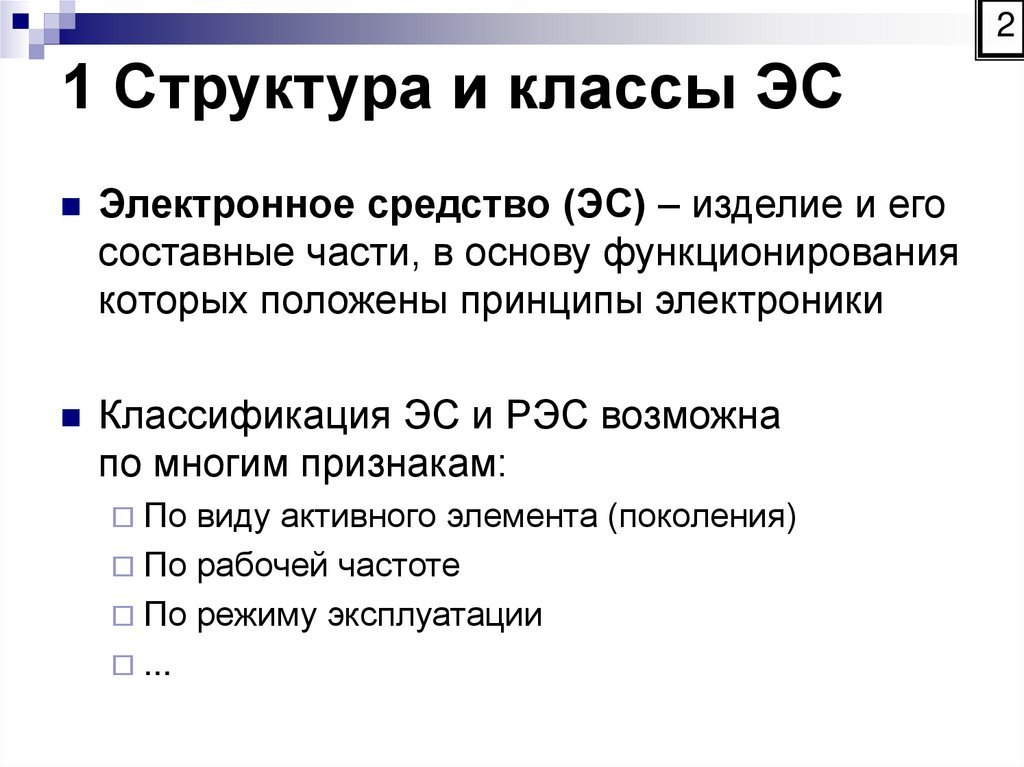

1 Структура и классы ЭС
Электронное средство (ЭС) – изделие и его
составные части, в основу функционирования
которых положены принципы электроники
Классификация ЭС и РЭС возможна
по многим признакам:
По виду активного элемента (поколения)
По рабочей частоте
По режиму эксплуатации
...

6. 1 Структура и классы ЭС

3
1 Структура и классы ЭС

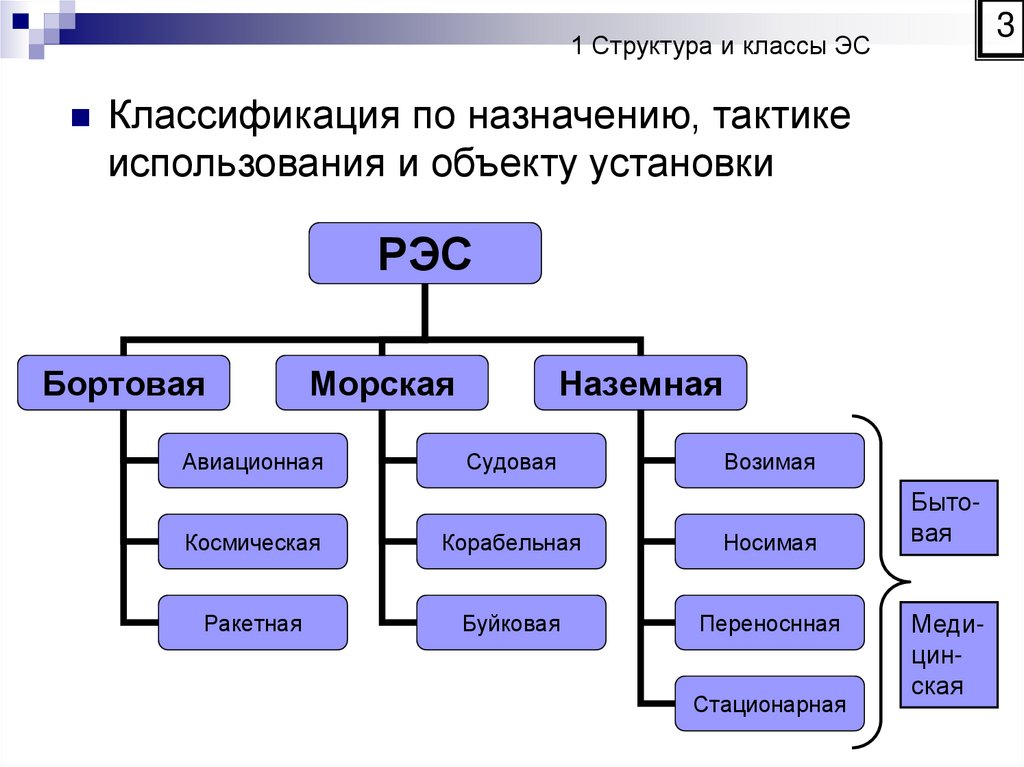

Классификация по назначению, тактике
использования и объекту установки
РЭС
Бортовая
Морская
Авиационная
Наземная
Судовая
Возимая
Космическая
Корабельная
Носимая
Ракетная
Буйковая
Переноснная
Стационарная
Бытовая
Медицинская

7. 1 Структура и классы ЭС

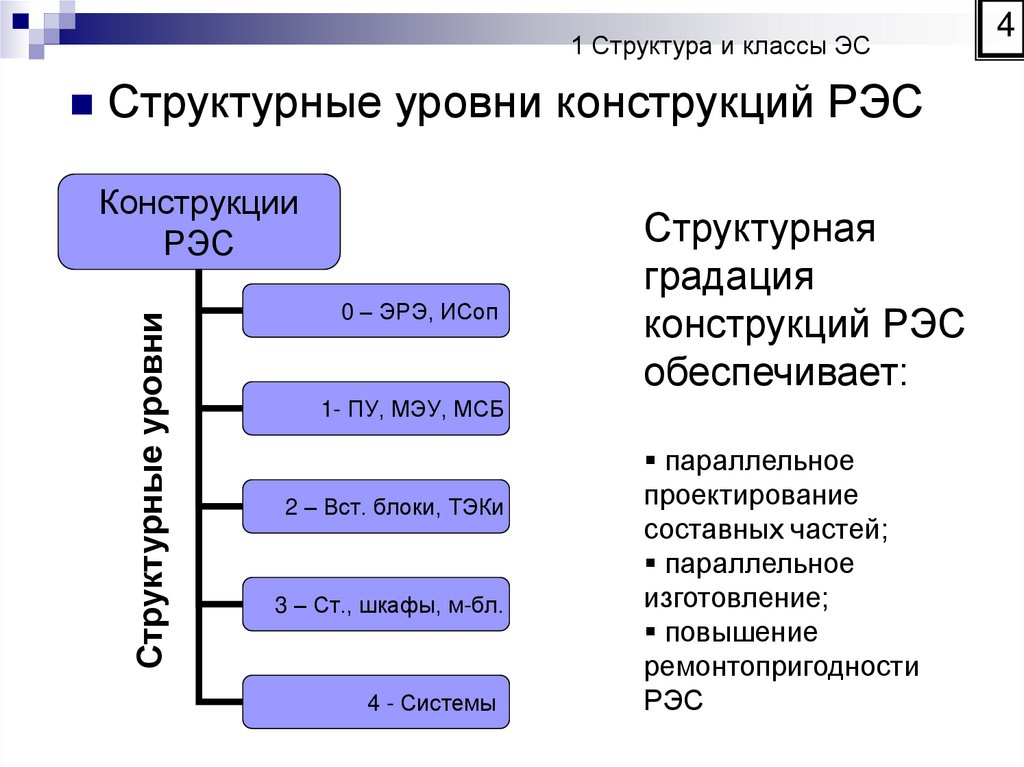

Структурные уровни конструкций РЭС
Структурные уровни
Конструкции
РЭС
0 – ЭРЭ, ИСоп
Структурная
градация
конструкций РЭС
обеспечивает:
1- ПУ, МЭУ, МСБ
2 – Вст. блоки, ТЭКи
3 – Ст., шкафы, м-бл.
4 - Системы
параллельное
проектирование
составных частей;
параллельное
изготовление;
повышение
ремонтопригодности
РЭС
4

8. 1 Структура и классы ЭС

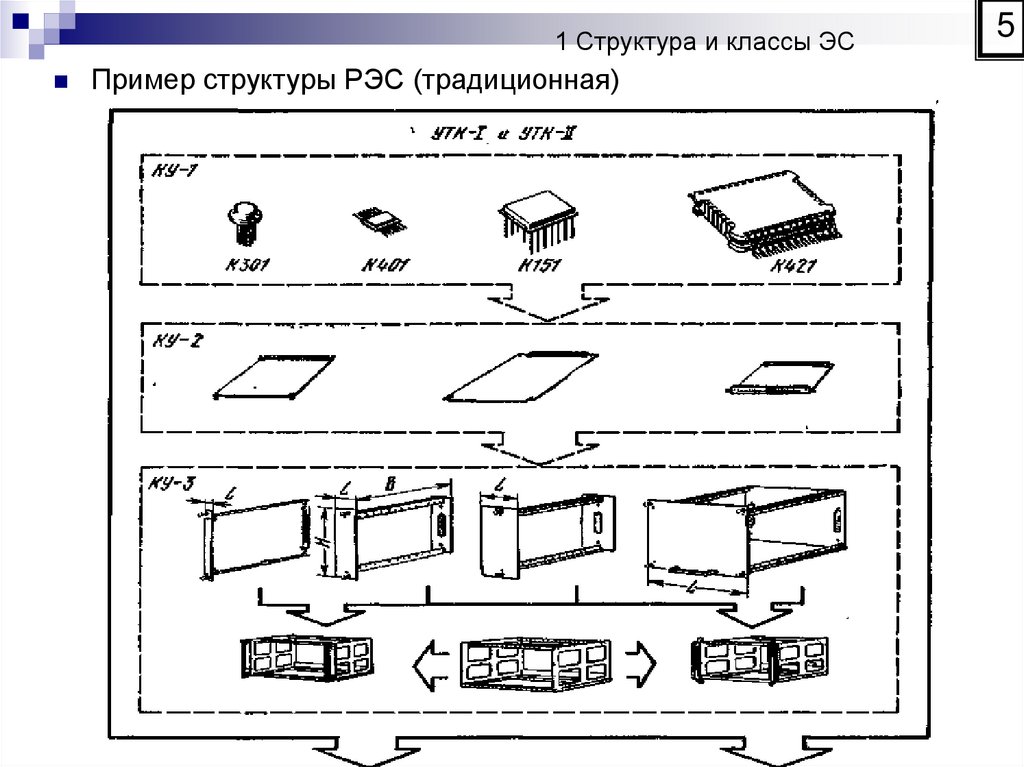

Пример структуры РЭС (традиционная)
5

9. 1 Структура и классы ЭС

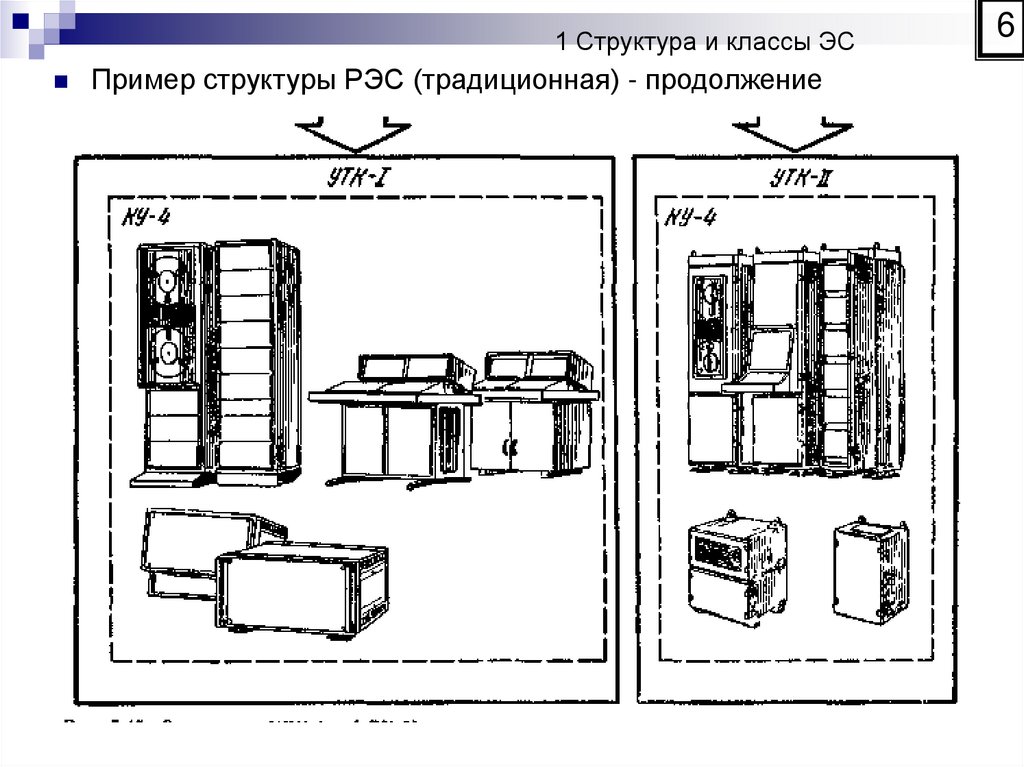

Пример структуры РЭС (традиционная) - продолжение
6

10. 1 Структура и классы ЭС

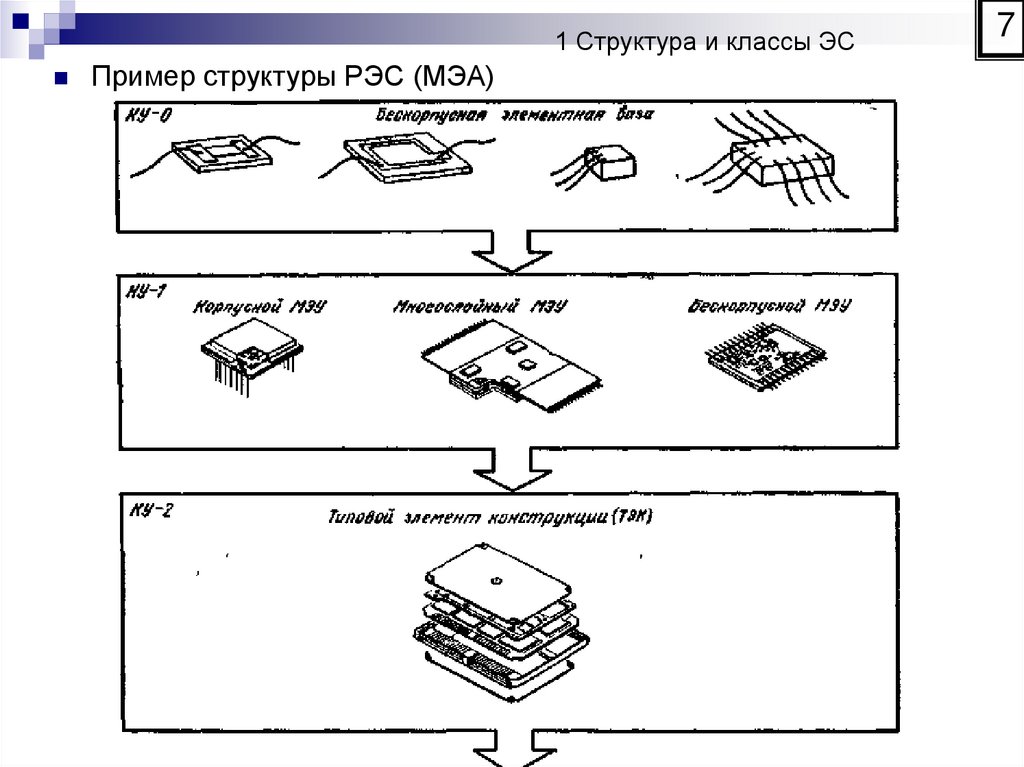

Пример структуры РЭС (МЭА)
7

11.

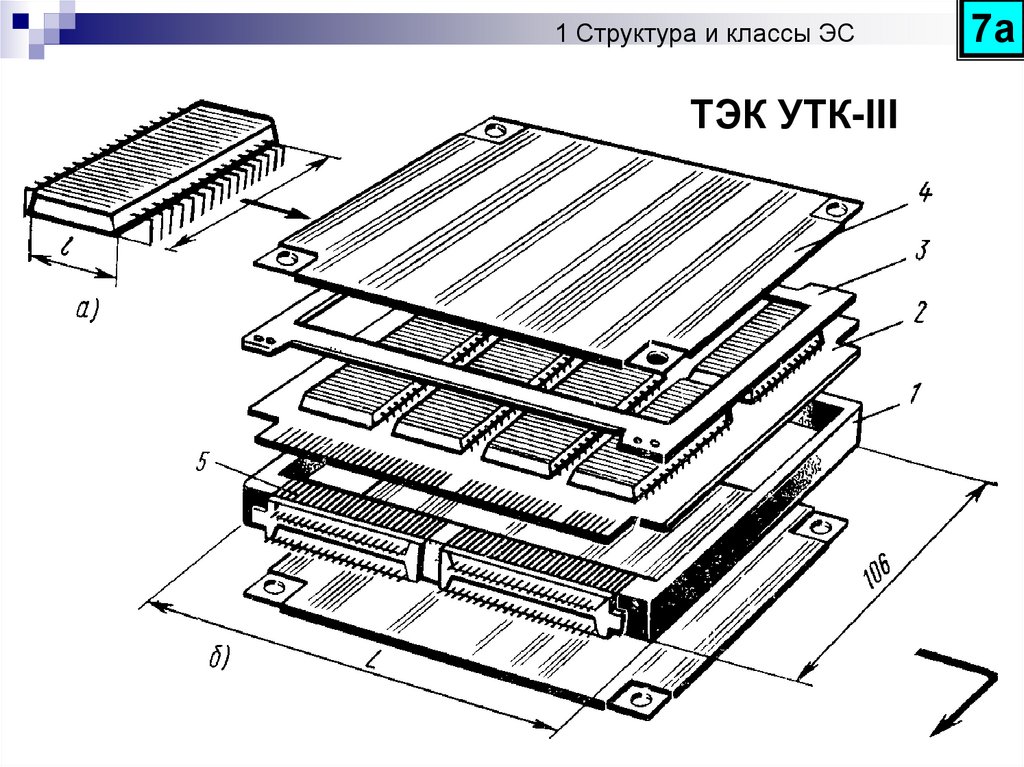

1 Структура и классы ЭС
ТЭК УТК-III
7а

12. 1 Структура и классы ЭС

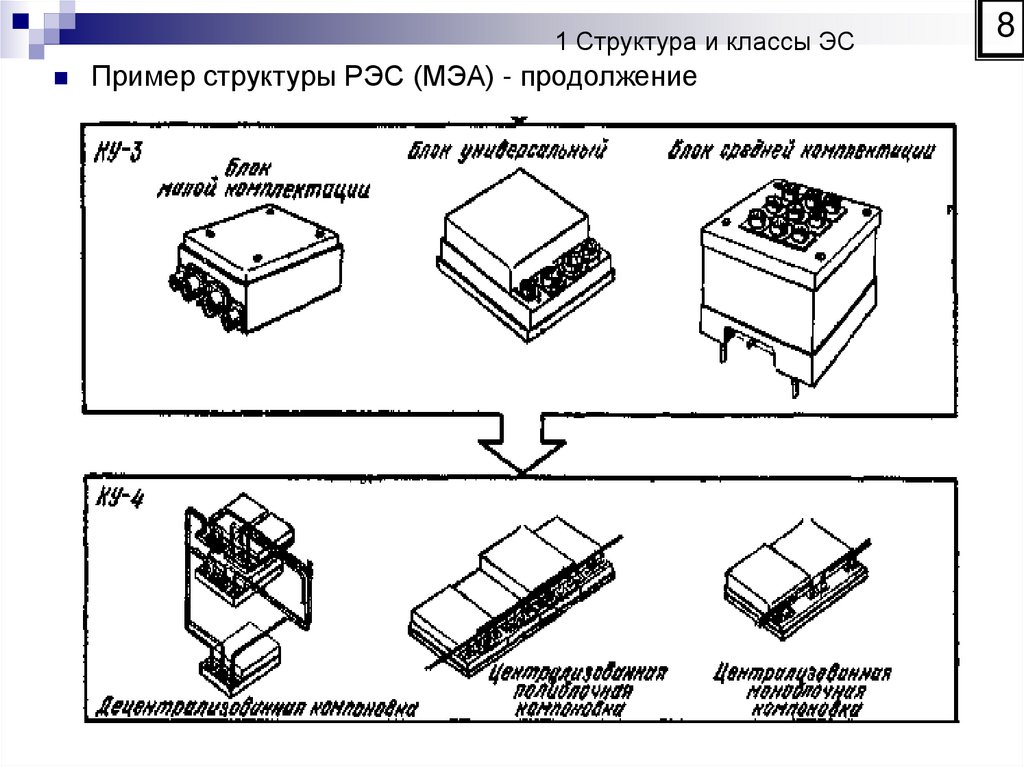

Пример структуры РЭС (МЭА) - продолжение
8
