Нормы расхода газа

1. Нормы расхода газа

Для проектирования системы газоснабжения города
необходимы данные о годовом потреблении газа
различными потребителями. Расчет годового потребления
проводят по нормам расхода газа. Нормы расхода газа
представляют собой средние величины, полученные на
основе эксплуатации систем газоснабжения.
Годовые расходы газа для каждой категории
потребителей следует определять на конец расчетного
периода с учетом перспективы развития объектов –
потребителей газа.
Продолжительность
расчетного
периода
устанавливается на основании плана перспективного
развития потребителей газа.

2. Нормы расхода газа

Годовые расходы газа для жилых домов,
предприятий бытового обслуживания населения,
общественного
питания,
предприятий
по
производству хлеба и кондитерских изделий, а также
для
учреждений
здравоохранения
следует
определять
по
нормам
расхода
теплоты,
приведенным в СП (табл. ).

3. Нормы расхода газа

Таблица
Потребители газа
Показатель
потребления газа
Нормы расхода
теплоты, МДж
(тыс. ккал)
1. Жилые дома
При наличии в квартире газовой плиты и
централизованного горячего водоснабжения
при газоснабжении:
природным газом
СУГ
На 1 чел. в год
То же
2800 (660)
2540(610)
При наличии в квартире газовой плиты и
газового водонагревателя (при отсутствии
централизованного горячего водоснабжения)
при газоснабжении:
природным газом
СУГ
На 1 чел. в год
То же
8000(1900)
7300(1750)
При наличии в квартире газовой плиты и
отсутствии
централизованного
горячего
водоснабжения и газового водонагревателя
при газоснабжении:
природным газом
СУГ
На 1 чел. в год
То же
4600(1100)
4240(1050)

4. Нормы расхода газа

2. Предприятия бытового обслуживания населения
Фабрики-прачечные:
на стирку белья в механизированных
прачечных
на стирку белья в немеханизиро-ванных
прачечных с сушильными шкафами
на стирку белья в механизированных
прачечных, включая сушку и глажение
Дезкамеры:
на дезинфекцию белья и
паровых камерах
на дезинфекцию белья и
горячевоздушных камерах
На 1 т сухого белья
8800(2100)
12600(3000)
То же
"
18800(4500)
одежды
в
"
2240(535)
одежды
в
"
1260(300)
На 1 помывку
То же
40(9,5)
50(12)
Бани:
мытье без ванн
мытье в ваннах
3. Предприятия общественного питания
Столовые, рестораны, кафе:
на приготовление обедов (вне зависимости
от пропускной способности предприятия)
На приготовление завтраков или ужинов
На 1 обед
4,2(1)
На 1 завтрак или ужин
2,1(0,5)
4. Учреждения здравоохранения
Больницы, родильные дома:
На приготовление пищи
на приготовление горячей воды для
хозяйственно-бытовых нужд и лечебных
процедур (без стирки белья)
На 1 койку в год
То же
3200(760)
9200(2200)

5. Нормы расхода газа

5. Предприятия по производству хлеба и кондитерских изделий
Хлебозаводы, комбинаты, пекарни:
На выпечку хлеба формового
На 1 т
2500(600)
изделий
на
выпечку
хлеба
подового,
То же
5450(1300)
"
7750(1850)
батонов, булок, сдобы
на выпечку кондитерских изделий
(тортов, пирожных, печенья, пряников и т.
п.)
Примечания: 1. Нормы расхода теплоты на жилые дома, приведенные в таблице,
учитывают расход теплоты на стирку белья в домашних условиях,
2. При применении газа для лабораторных нужд школ, вузов, техникумов и других
специальных учебных заведений норму расхода теплоты следует принимать в размере 50
МДж (12 тыс. ккал) в год на одного учащегося.

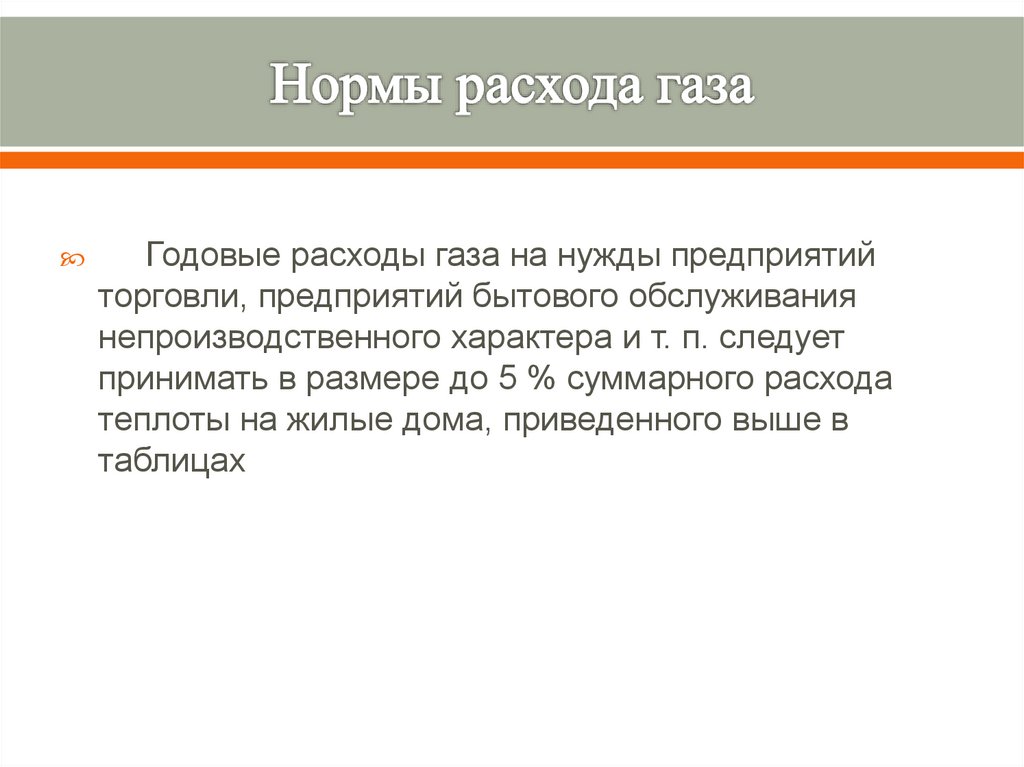

6. Нормы расхода газа

Годовые расходы газа на нужды предприятий
торговли, предприятий бытового обслуживания
непроизводственного характера и т. п. следует
принимать в размере до 5 % суммарного расхода
теплоты на жилые дома, приведенного выше в
таблицах

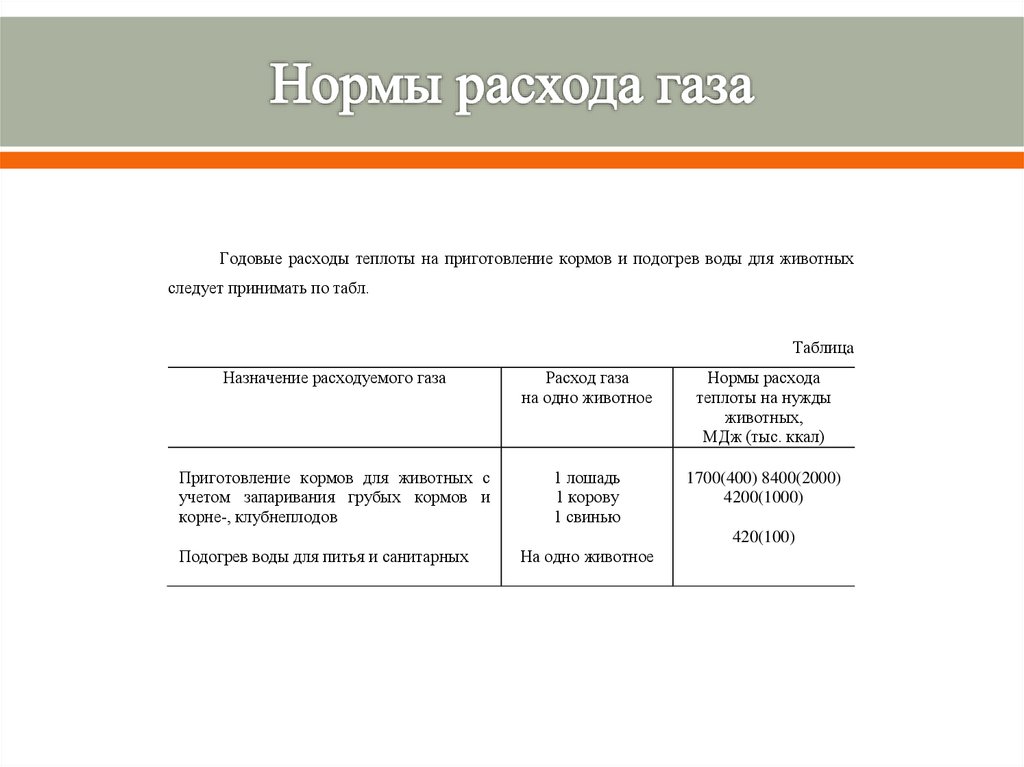

7. Нормы расхода газа

Годовые расходы теплоты на приготовление кормов и подогрев воды для животных
следует принимать по табл.
Таблицa
Назначение расходуемого газа
Расход газа
на одно животное
Нормы расхода
теплоты на нужды
животных,
МДж (тыс. ккал)
Приготовление кормов для животных с
учетом запаривания грубых кормов и
корне-, клубнеплодов
1 лошадь
1 корову
1 свинью
1700(400) 8400(2000)
4200(1000)
Подогрев воды для питья и санитарных
На одно животное
420(100)

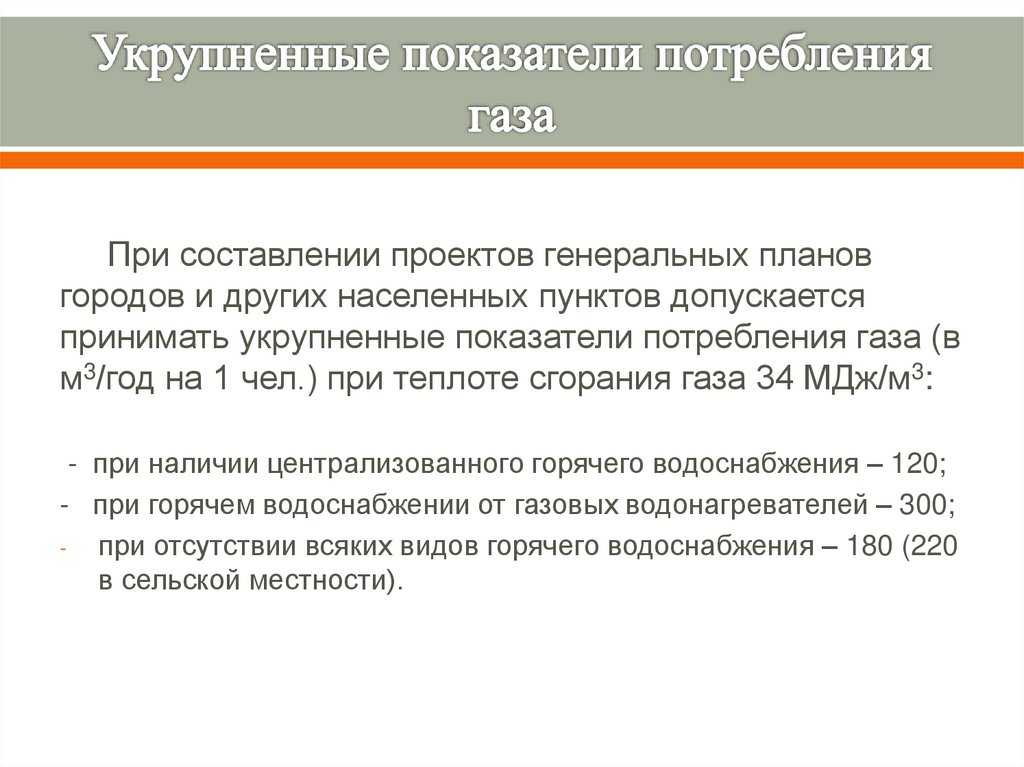

8. Укрупненные показатели потребления газа

При составлении проектов генеральных планов
городов и других населенных пунктов допускается
принимать укрупненные показатели потребления газа (в
м3/год на 1 чел.) при теплоте сгорания газа 34 МДж/м3:
- при наличии централизованного горячего водоснабжения – 120;
- при горячем водоснабжении от газовых водонагревателей – 300;
- при отсутствии всяких видов горячего водоснабжения – 180 (220
в сельской местности).

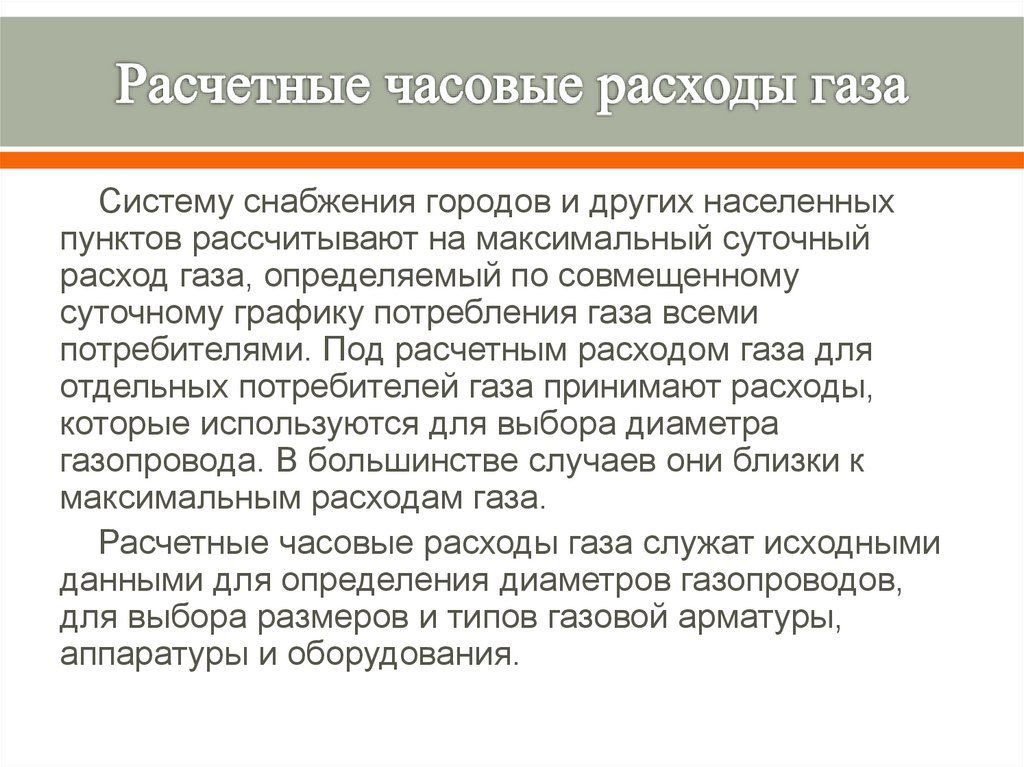

9. Расчетные часовые расходы газа

Систему снабжения городов и других населенных
пунктов рассчитывают на максимальный суточный
расход газа, определяемый по совмещенному
суточному графику потребления газа всеми
потребителями. Под расчетным расходом газа для
отдельных потребителей газа принимают расходы,
которые используются для выбора диаметра
газопровода. В большинстве случаев они близки к
максимальным расходам газа.
Расчетные часовые расходы газа служат исходными
данными для определения диаметров газопроводов,
для выбора размеров и типов газовой арматуры,
аппаратуры и оборудования.

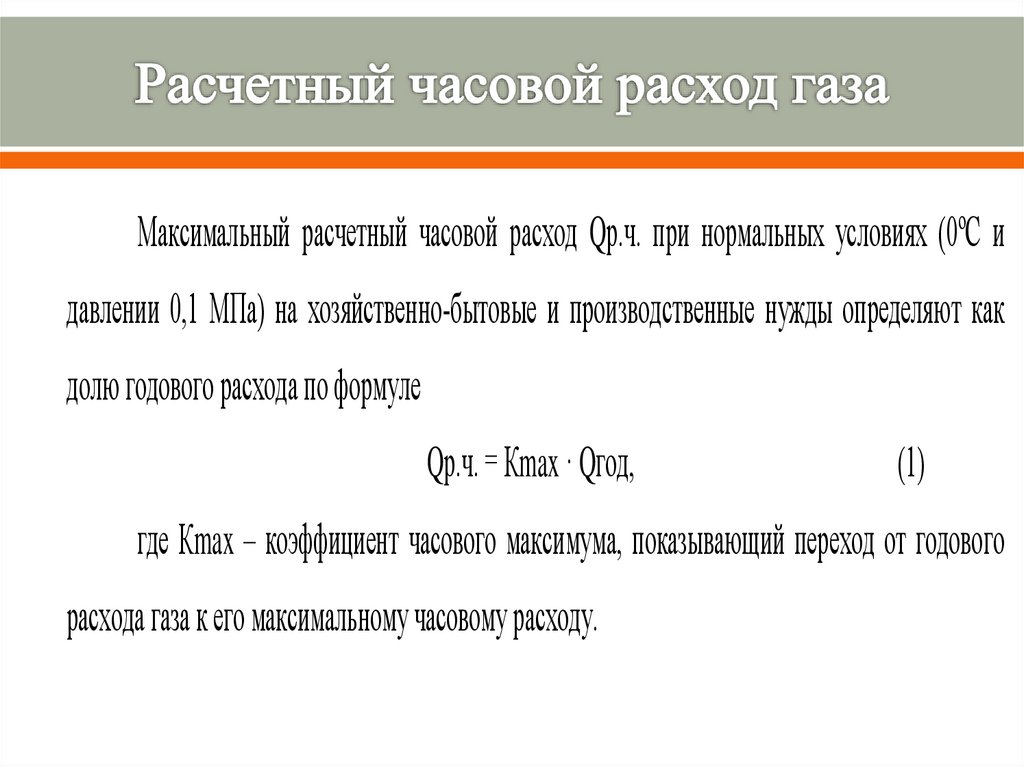

10. Расчетный часовой расход газа

Максимальный расчетный часовой расход Qр.ч. при нормальных условиях (0ºС и
давлении 0,1 МПа) на хозяйственно-бытовые и производственные нужды определяют как
долю годового расхода по формуле
Qр.ч. = Кmax · Qгод,
(1)
где Кmax – коэффициент часового максимума, показывающий переход от годового
расхода газа к его максимальному часовому расходу.

11. Коэффициент часового максимума

Коэффициент Кmax связан с коэффициентами
неравномерности следующей зависимостью:
Кmax = Км max Кс max Кч max /
где Км max, Кс max и Кч max – максимальные значения
коэффициентов сезонной, суточной и часовой
неравномерности за год;
– число часов в году.

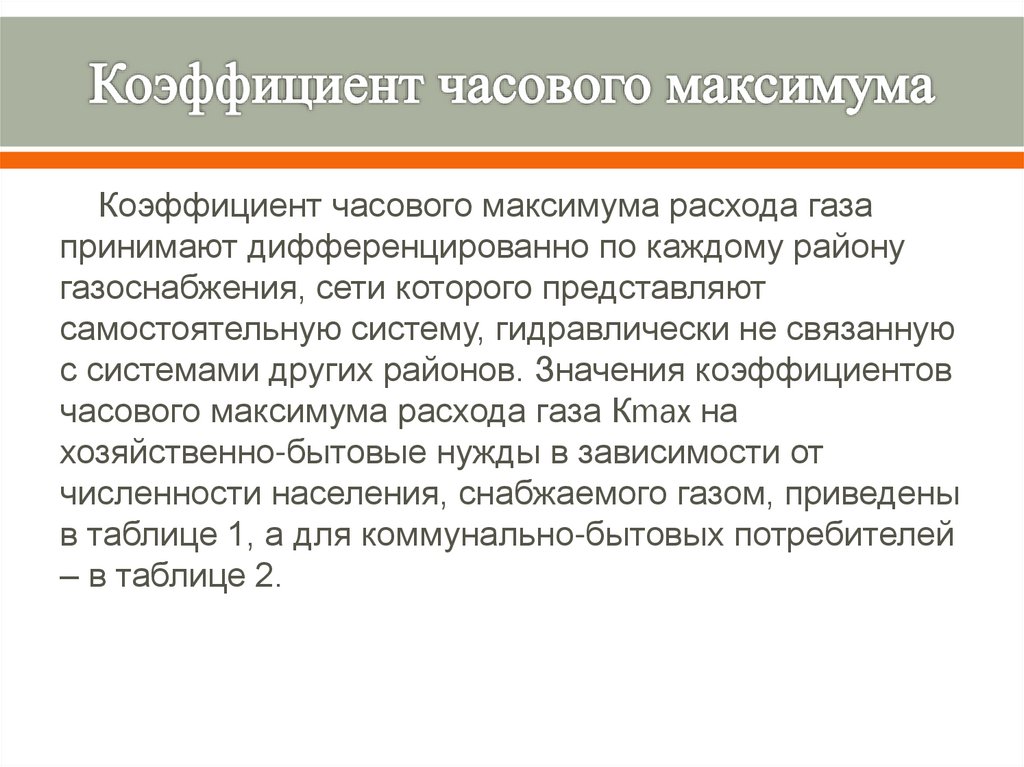

12. Коэффициент часового максимума

расхода газа
принимают дифференцированно по каждому району
газоснабжения, сети которого представляют
самостоятельную систему, гидравлически не связанную
с системами других районов. Значения коэффициентов
часового максимума расхода газа Кmax на
хозяйственно-бытовые нужды в зависимости от
численности населения, снабжаемого газом, приведены
в таблице 1, а для коммунально-бытовых потребителей
– в таблице 2.

13. Значение коэффициента часового максимума (для населения)

Число жителей,
Коэффициент часового максимума
Снабжаемых газом,
расхода газа (без отопления), Кhmax
тыс. чел.
1
1/1800
2
1/2000
3
1/2050
5
1/2100
10
1/2200
20
1/2300
30
1/2400
40
1/2500
50
1/2600
100
1/2800
300
1/3000
500
1/3300
750
1/3500
1000
1/3700
2000 и более
1/4700

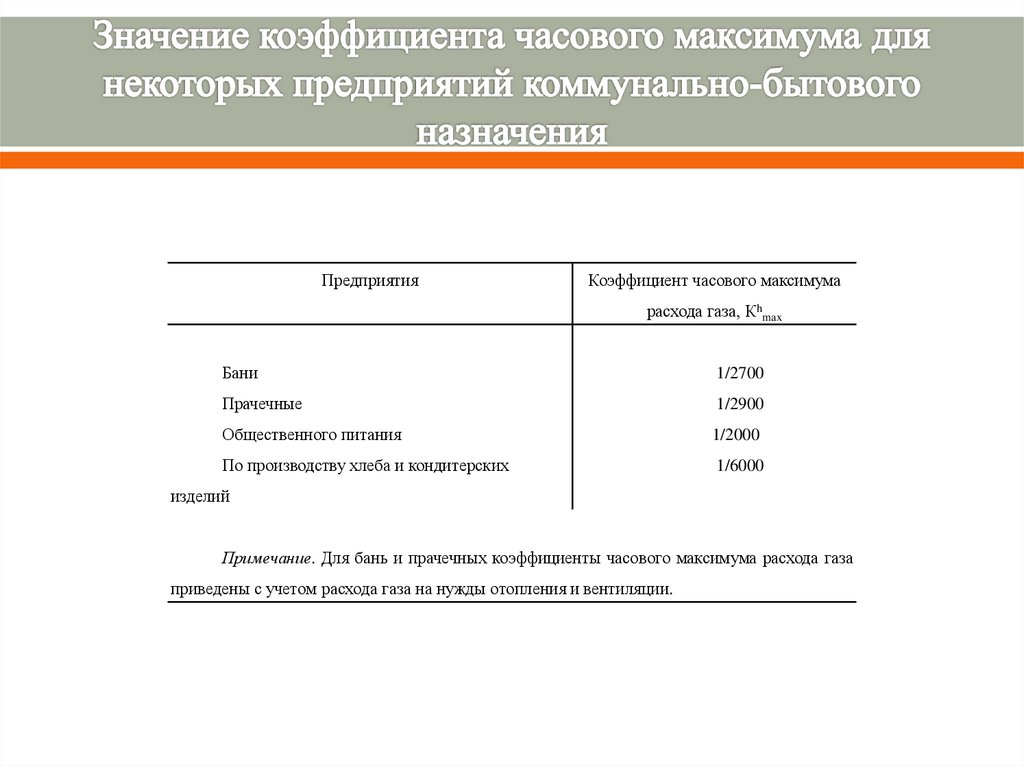

14. Значение коэффициента часового максимума для некоторых предприятий коммунально-бытового назначения

Предприятия
Коэффициент часового максимума
расхода газа, Кhmax
Бани
1/2700
Прачечные
1/2900
Общественного питания
1/2000
По производству хлеба и кондитерских
1/6000
изделий
Примечание. Для бань и прачечных коэффициенты часового максимума расхода газа
приведены с учетом расхода газа на нужды отопления и вентиляции.

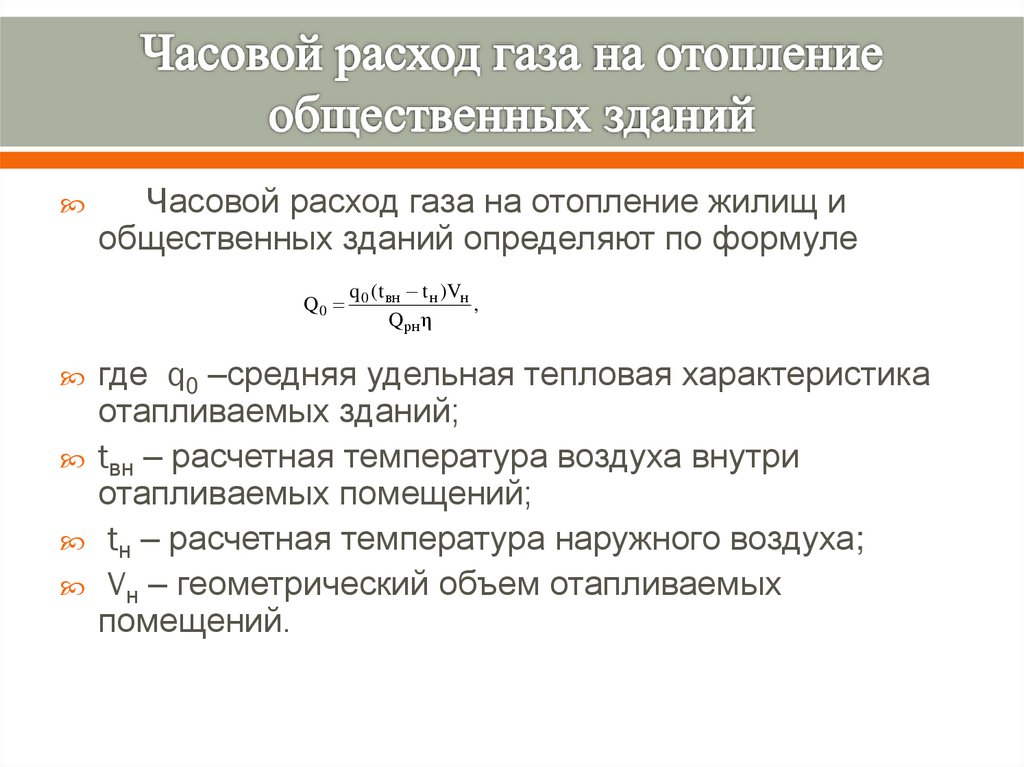

15. Часовой расход газа на отопление общественных зданий

Часовой расход газа на отопление жилищ и
общественных зданий определяют по формуле
Q0
q 0 ( t вн t н )Vн
,
Q рн η
q0 –средняя удельная тепловая характеристика
отапливаемых зданий;
tвн – расчетная температура воздуха внутри
отапливаемых помещений;
tн – расчетная температура наружного воздуха;
Vн – геометрический объем отапливаемых
помещений.
где

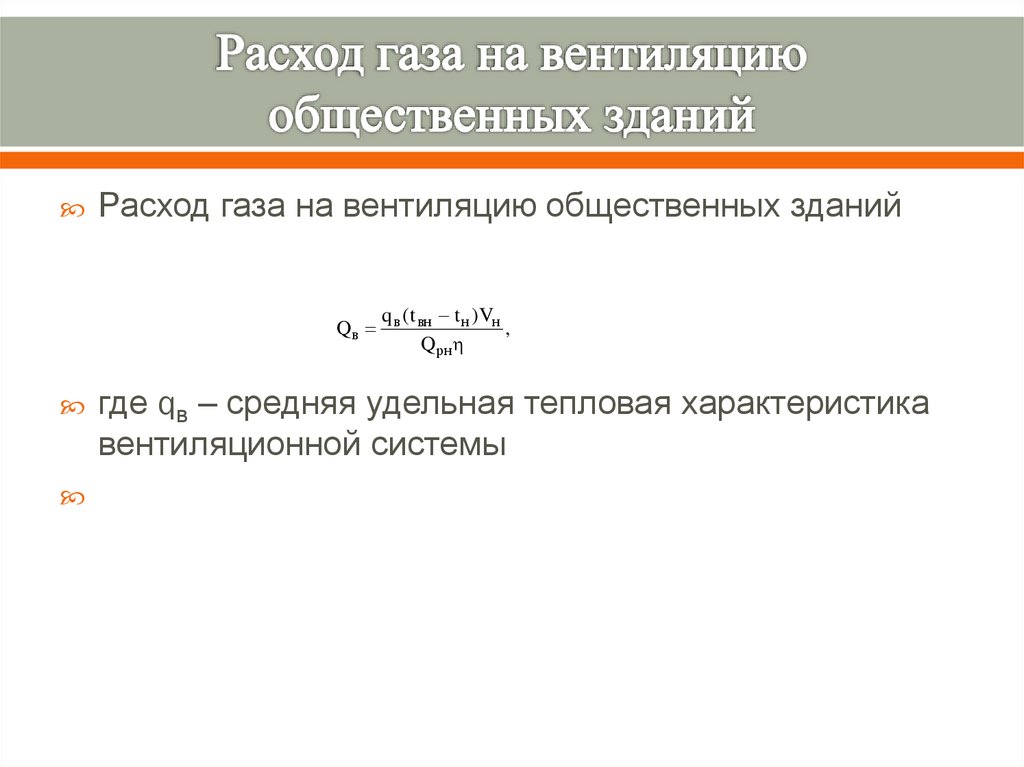

16. Расход газа на вентиляцию общественных зданий

Qв
q в ( t вн t н )Vн
,
Q рн η
где qв – средняя удельная тепловая характеристика
вентиляционной системы

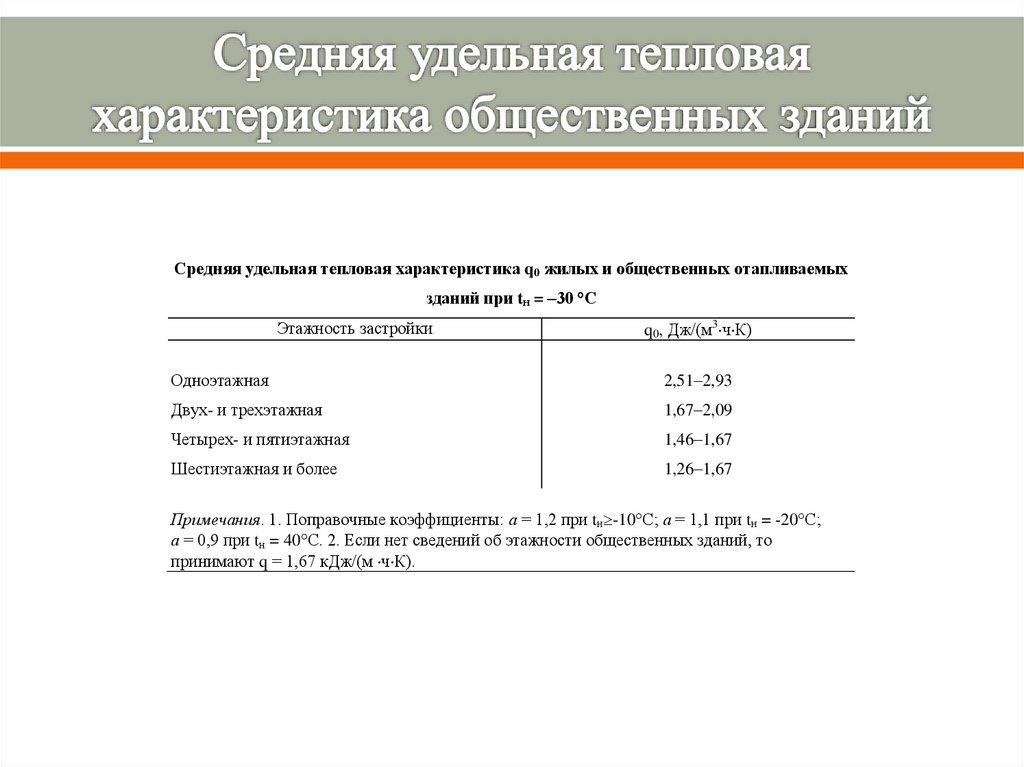

17. Средняя удельная тепловая характеристика общественных зданий

Средняя удельная тепловая характеристика q0 жилых и общественных отапливаемых
зданий при tн = –30 °С
Этажность застройки
q0, Дж/(м3 ч К)
Одноэтажная
2,51–2,93
Двух- и трехэтажная
1,67–2,09
Четырех- и пятиэтажная
1,46–1,67
Шестиэтажная и более
1,26–1,67
Примечания. 1. Поправочные коэффициенты: а = 1,2 при tн -10 С; а = 1,1 при tн = -20 С;
а = 0,9 при tн = 40 С. 2. Если нет сведений об этажности общественных зданий, то
принимают q = 1,67 кДж/(м ч К).

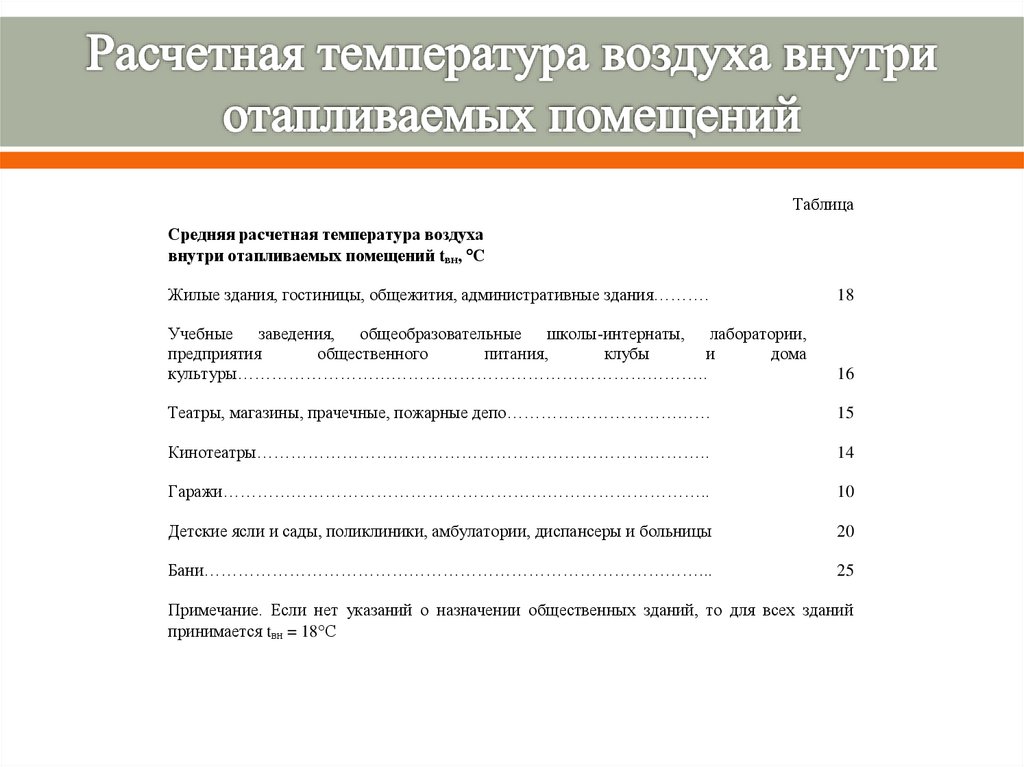

18. Расчетная температура воздуха внутри отапливаемых помещений

Таблица
Средняя расчетная температура воздуха
внутри отапливаемых помещений tвн, С
Жилые здания, гостиницы, общежития, административные здания……….
18
Учебные заведения, общеобразовательные школы-интернаты, лаборатории,
предприятия
общественного
питания,
клубы
и
дома
культуры………………………………………………………………………..
16
Театры, магазины, прачечные, пожарные депо………………………………
15
Кинотеатры……………………………………………………………………..
14
Гаражи…………………………………………………………………………..
10
Детские ясли и сады, поликлиники, амбулатории, диспансеры и больницы
20
Бани……………………………………………………………………………...
25
Примечание. Если нет указаний о назначении общественных зданий, то для всех зданий
принимается tвн = 18 С

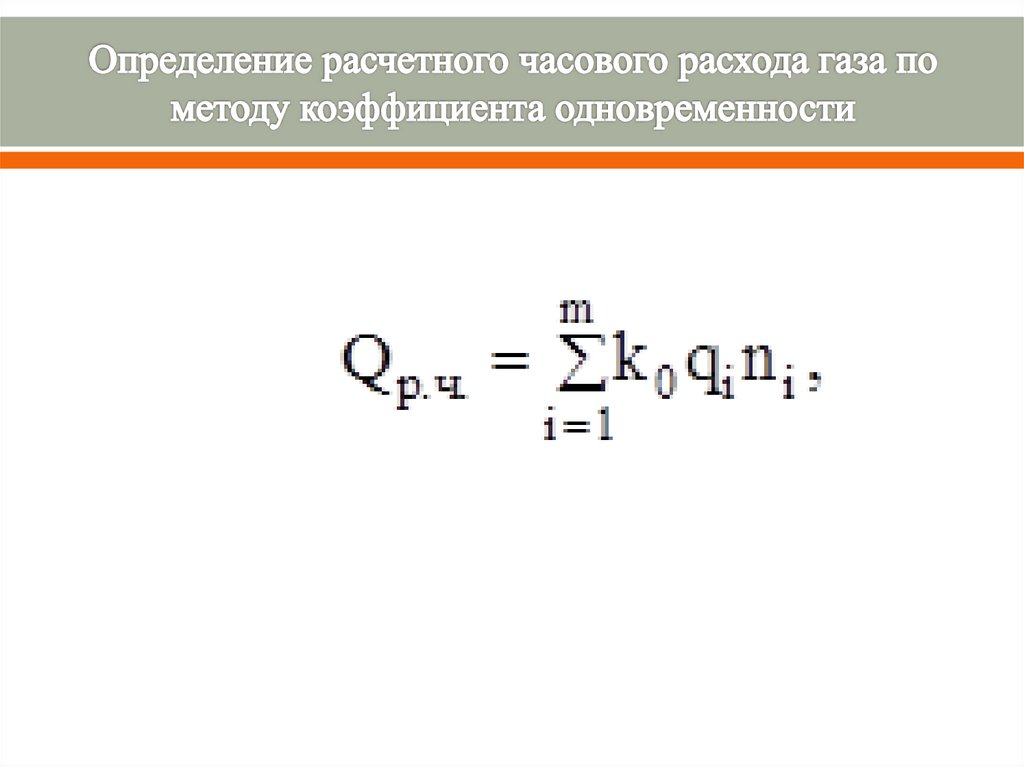

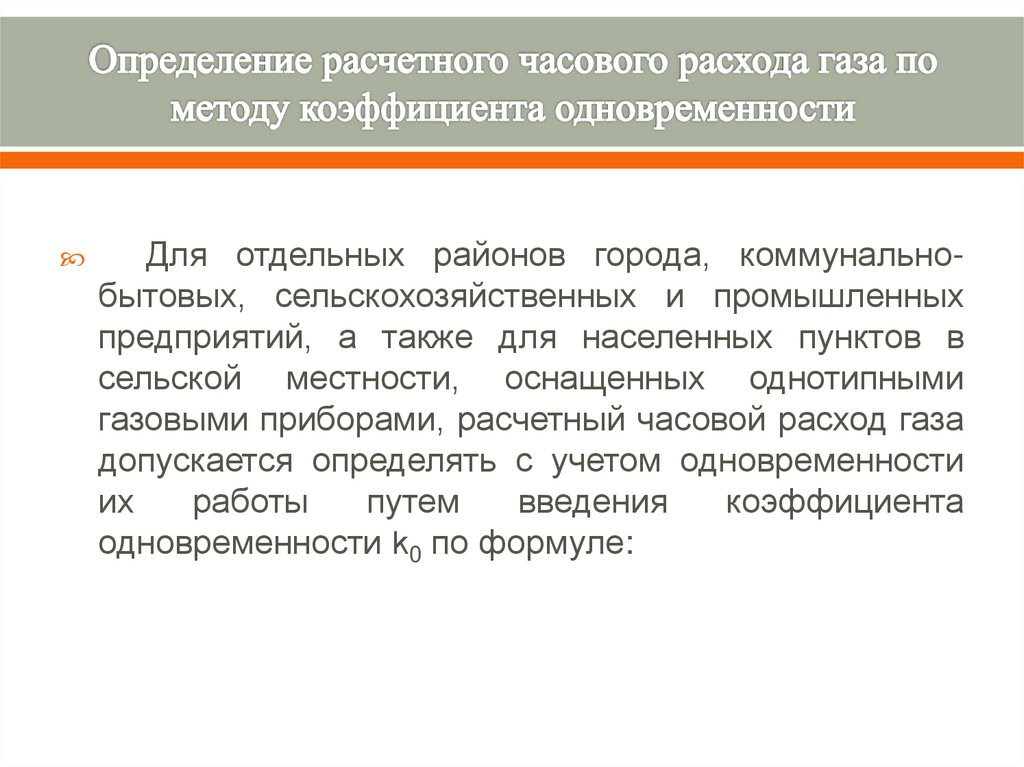

19. Определение расчетного часового расхода газа по методу коэффициента одновременности

Для отдельных районов города, коммунальнобытовых, сельскохозяйственных и промышленных
предприятий, а также для населенных пунктов в
сельской местности, оснащенных однотипными
газовыми приборами, расчетный часовой расход газа
допускается определять с учетом одновременности
их
работы
путем
введения
коэффициента
одновременности k0 по формуле:

20. Определение расчетного часового расхода газа по методу коэффициента одновременности

21.

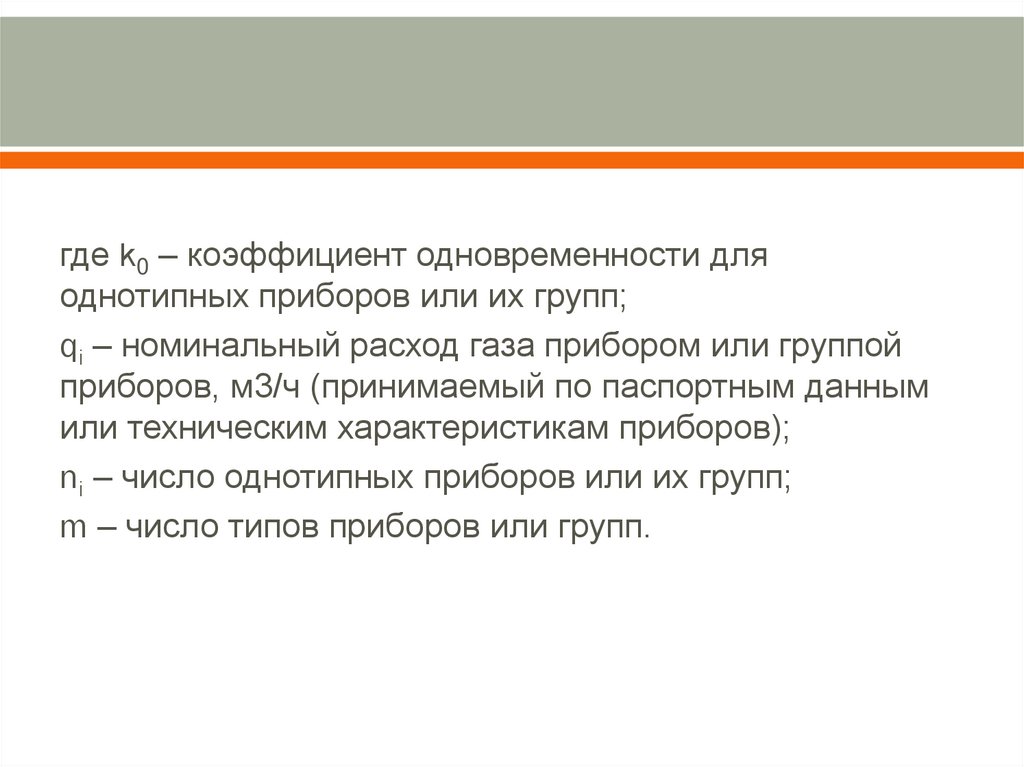

где k0 – коэффициент одновременности для
однотипных приборов или их групп;
qi – номинальный расход газа прибором или группой
приборов, м3/ч (принимаемый по паспортным данным
или техническим характеристикам приборов);
ni – число однотипных приборов или их групп;
m – число типов приборов или групп.

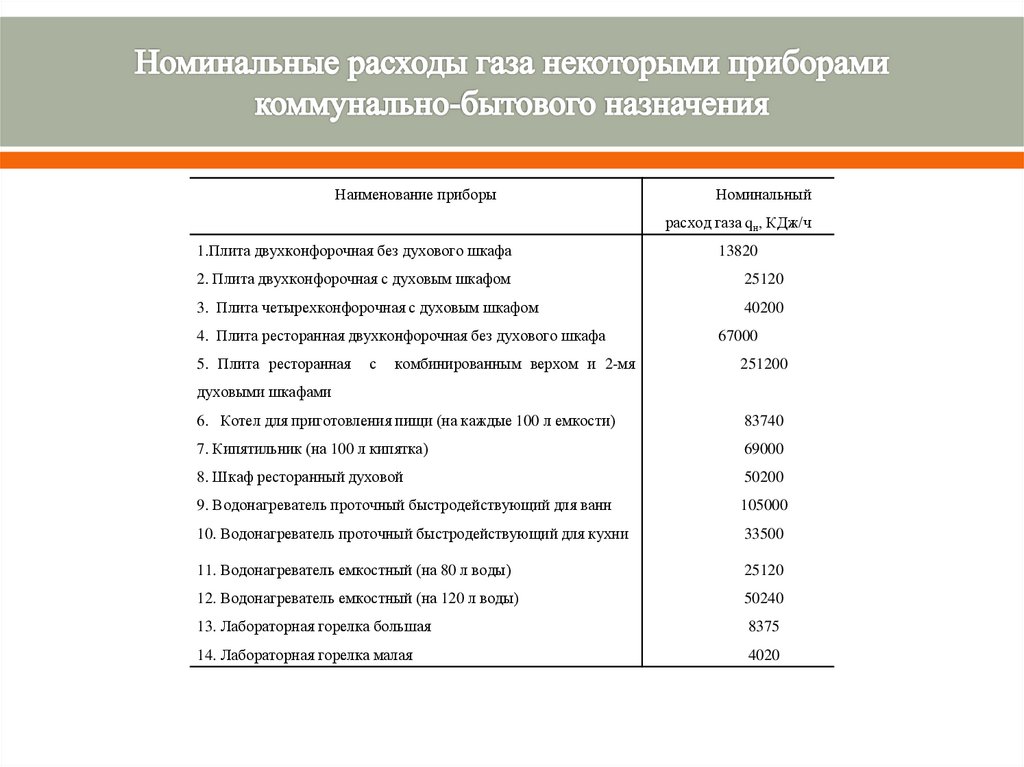

22. Номинальные расходы газа некоторыми приборами коммунально-бытового назначения

Наименование приборы
Номинальный
расход газа qн, КДж/ч
1.Плита двухконфорочная без духового шкафа
13820
2. Плита двухконфорочная с духовым шкафом
25120
3. Плита четырехконфорочная с духовым шкафом
40200
4. Плита ресторанная двухконфорочная без духового шкафа
5. Плита ресторанная
с
комбинированным верхом и 2-мя
67000
251200
духовыми шкафами
6. Котел для приготовления пищи (на каждые 100 л емкости)
83740
7. Кипятильник (на 100 л кипятка)
69000
8. Шкаф ресторанный духовой
50200
9. Водонагреватель проточный быстродействующий для ванн
105000
10. Водонагреватель проточный быстродействующий для кухни
33500
11. Водонагреватель емкостный (на 80 л воды)
25120
12. Водонагреватель емкостный (на 120 л воды)
50240
13. Лабораторная горелка большая
8375
14. Лабораторная горелка малая
4020

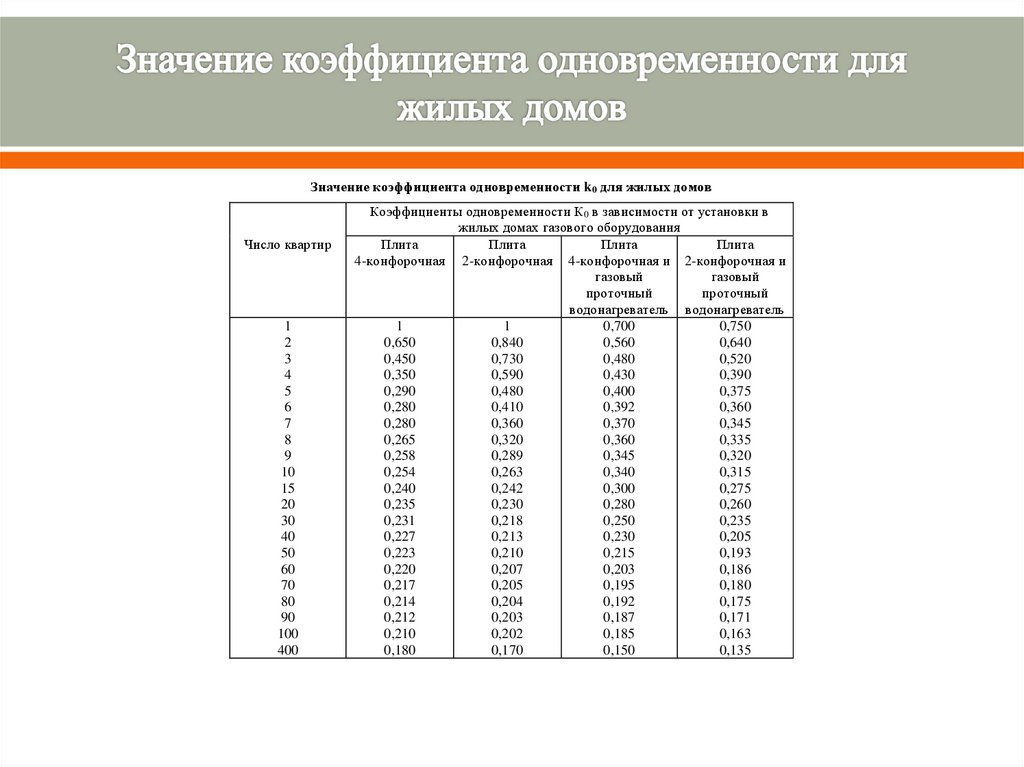

23. Значение коэффициента одновременности для жилых домов

Значение коэффициента одновременности k0 для жилых домов
Число квартир
1
2
3
4
5
6
7
8
9
10
15
20
30
40
50
60
70
80
90
100
400
Коэффициенты одновременности К0 в зависимости от установки в
жилых домах газового оборудования
Плита
Плита
Плита
Плита
4-конфорочная 2-конфорочная 4-конфорочная и 2-конфорочная и
газовый
газовый
проточный
проточный
водонагреватель водонагреватель
1
1
0,700
0,750
0,650
0,840
0,560
0,640
0,450
0,730
0,480
0,520
0,350
0,590
0,430
0,390
0,290
0,480
0,400
0,375
0,280
0,410
0,392
0,360
0,280
0,360
0,370
0,345
0,265
0,320
0,360
0,335
0,258
0,289
0,345
0,320
0,254
0,263
0,340
0,315
0,240
0,242
0,300
0,275
0,235
0,230
0,280
0,260
0,231
0,218
0,250
0,235
0,227
0,213
0,230
0,205
0,223
0,210
0,215
0,193
0,220
0,207
0,203
0,186
0,217
0,205
0,195
0,180
0,214
0,204
0,192
0,175
0,212
0,203
0,187
0,171
0,210
0,202
0,185
0,163
0,180
0,170
0,150
0,135

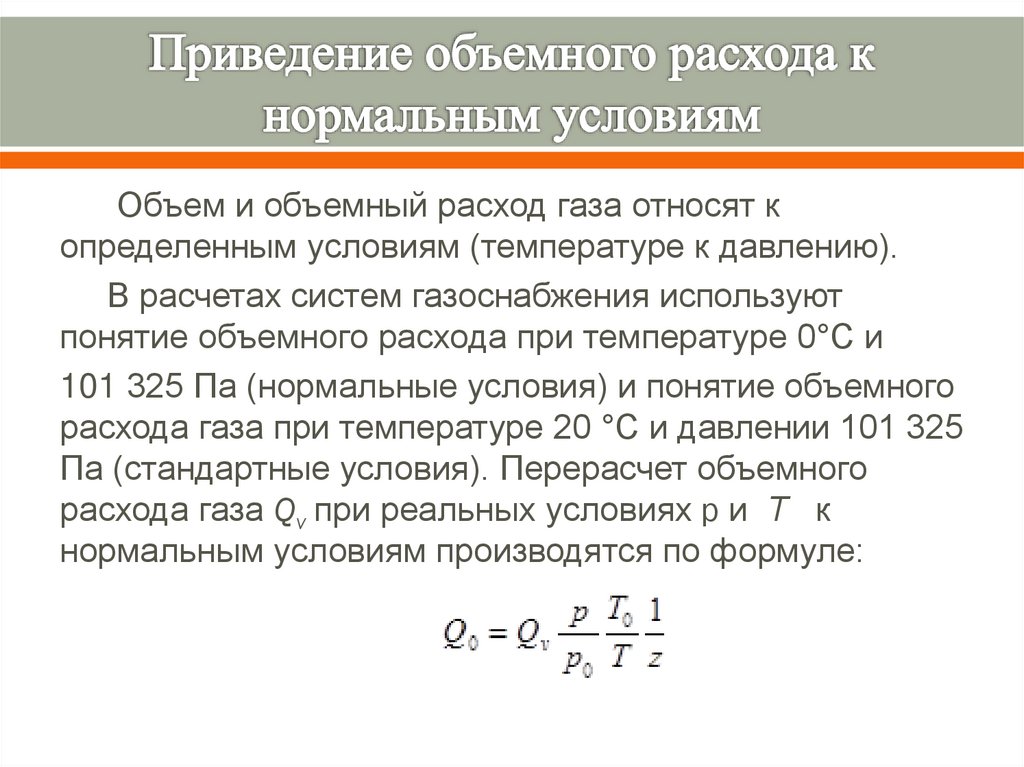

24. Приведение объемного расхода к нормальным условиям

Объем и объемный расход газа относят к
определенным условиям (температуре к давлению).
В расчетах систем газоснабжения используют
понятие объемного расхода при температуре 0°С и
101 325 Па (нормальные условия) и понятие объемного
расхода газа при температуре 20 °С и давлении 101 325
Па (стандартные условия). Перерасчет объемного
расхода газа Qv при реальных условиях p и Т к
нормальным условиям производятся по формуле:
