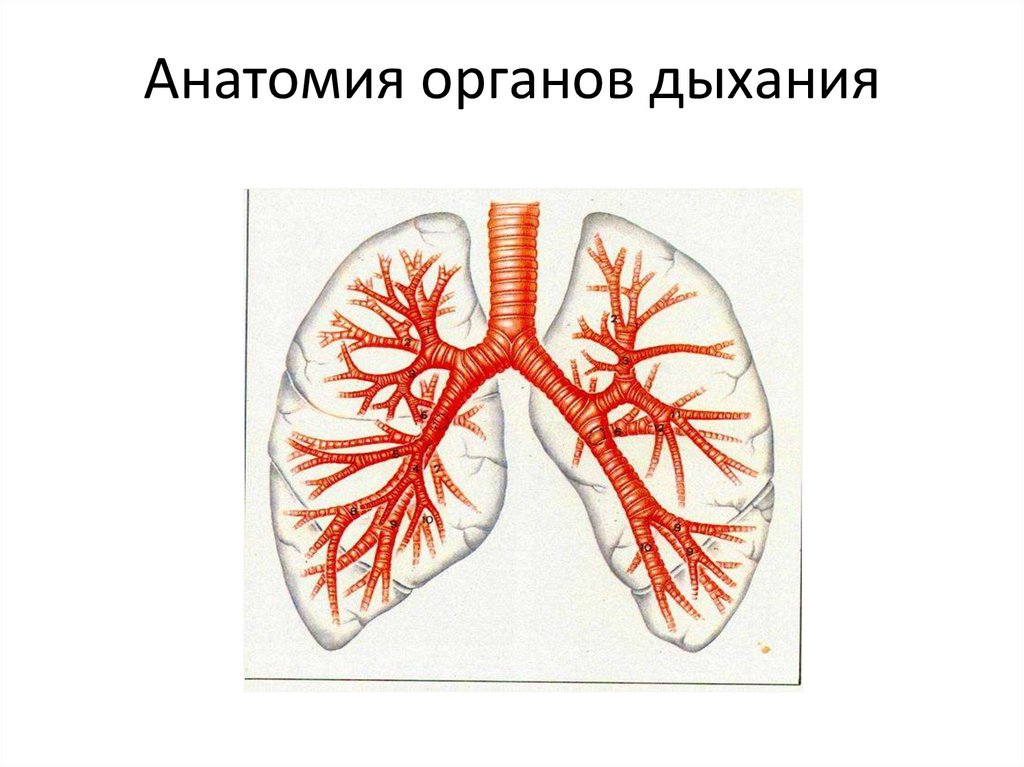

Анатомия органов дыхания

1. Анатомия органов дыхания

2.

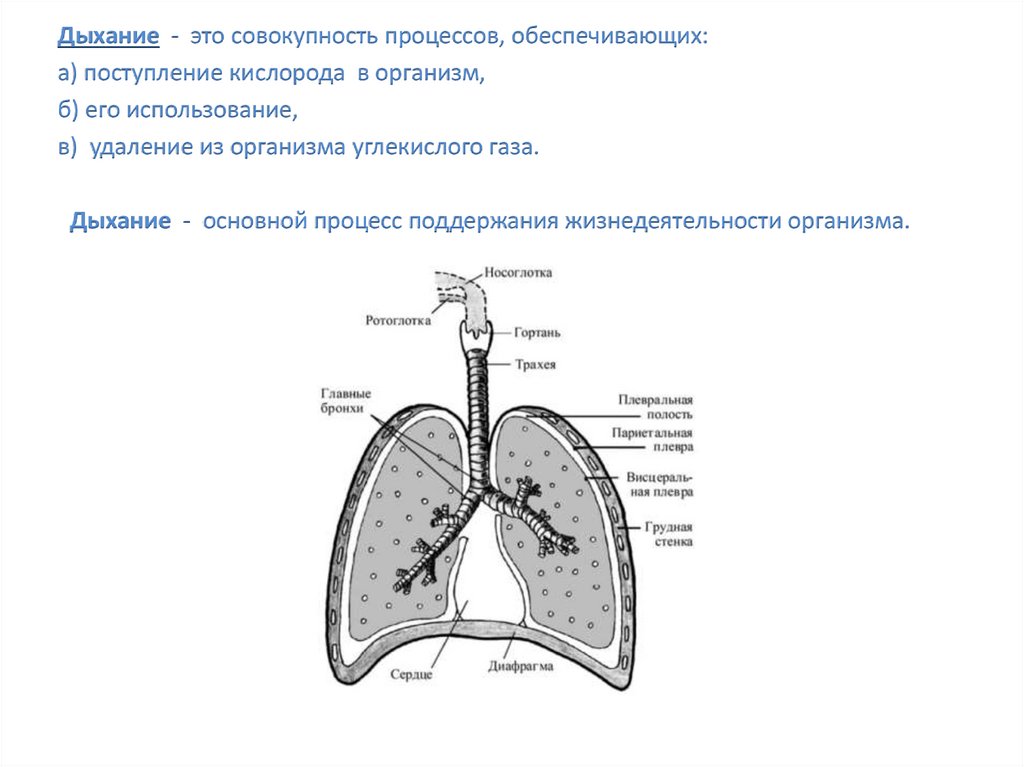

Дыхание - это совокупность процессов, обеспечивающих:
а) поступление кислорода в организм,
б) его использование,
в) удаление из организма углекислого газа.
Дыхание - основной процесс поддержания жизнедеятельности организма.

3. Отделы дыхательной системы

Дыхательная
система
Респираторный
отдел
Воздухоносные
пути
Нижние
дыхательные
пути
Верхние
дыхательные
пути
легкие
носоглотка
полость
носа
трахея
ротоглотка
гортань
бронхи

4.

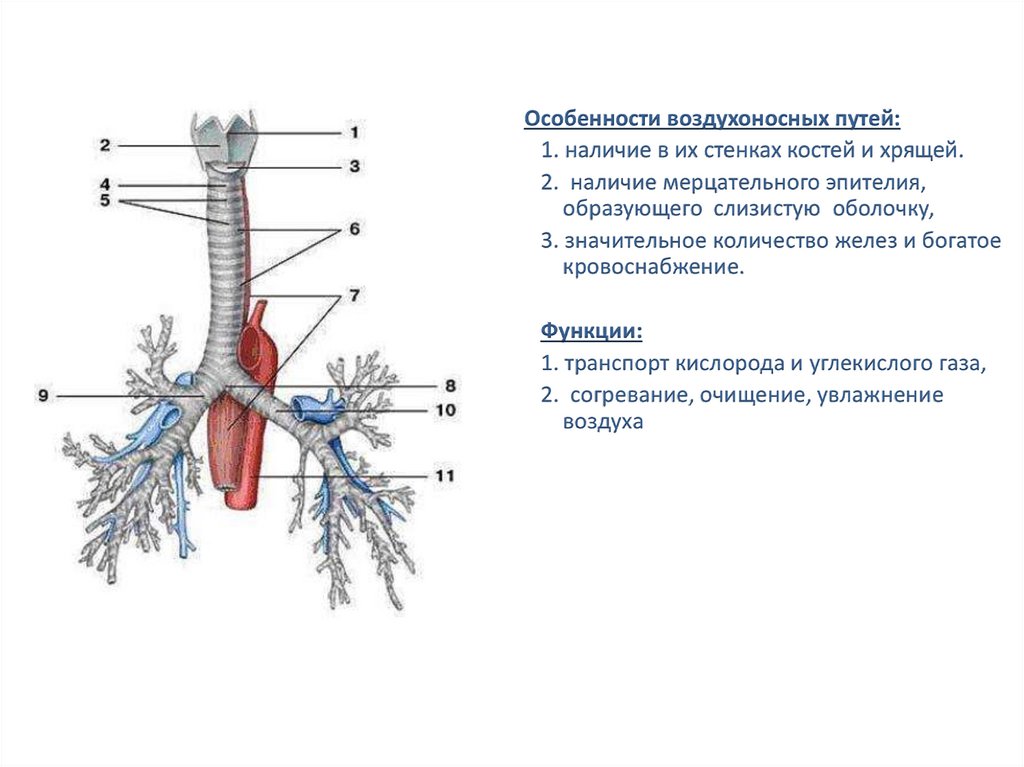

Особенности воздухоносных путей:
1. наличие в их стенках костей и хрящей.
2. наличие мерцательного эпителия,
образующего слизистую оболочку,
3. значительное количество желез и богатое
кровоснабжение.
Функции:
1. транспорт кислорода и углекислого газа,
2. согревание, очищение, увлажнение
воздуха

5.

Нос - начальный отдел воздухоносных путей и орган обоняния.
Наружный нос
Имеет вид трехгранной
пирамиды, состоящей из
костей, хрящей, мягких тканей.
Различают:
- корень,
- верхушку,
- спинку,
- крылья.

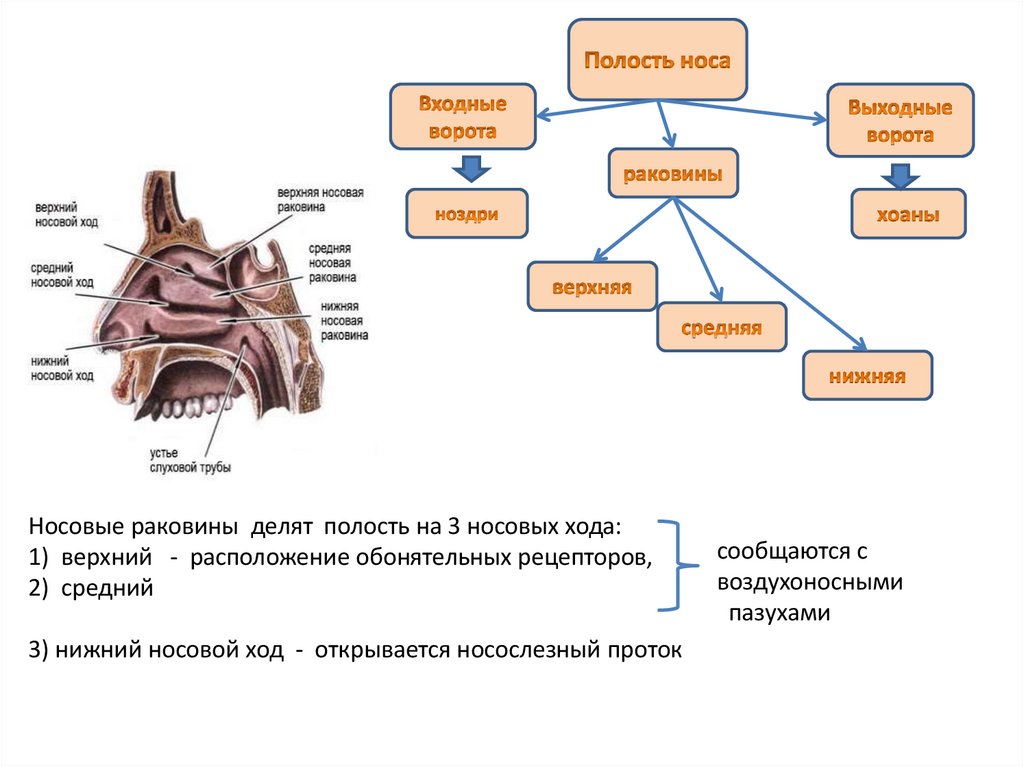

Полость носа

6.

Носовые раковины делят полость на 3 носовых хода:
1) верхний - расположение обонятельных рецепторов,
2) средний
3) нижний носовой ход - открывается носослезный проток
сообщаются с
воздухоносными
пазухами

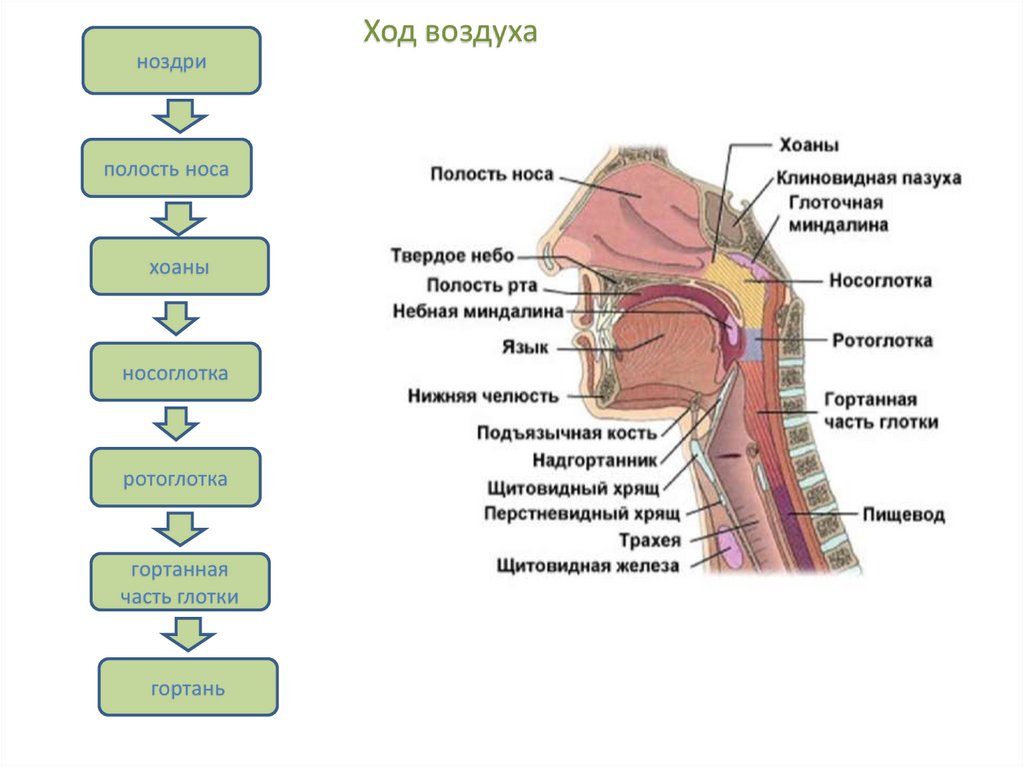

7. Ход воздуха

ноздри
полость носа
хоаны
носоглотка
ротоглотка
гортанная
часть глотки
гортань

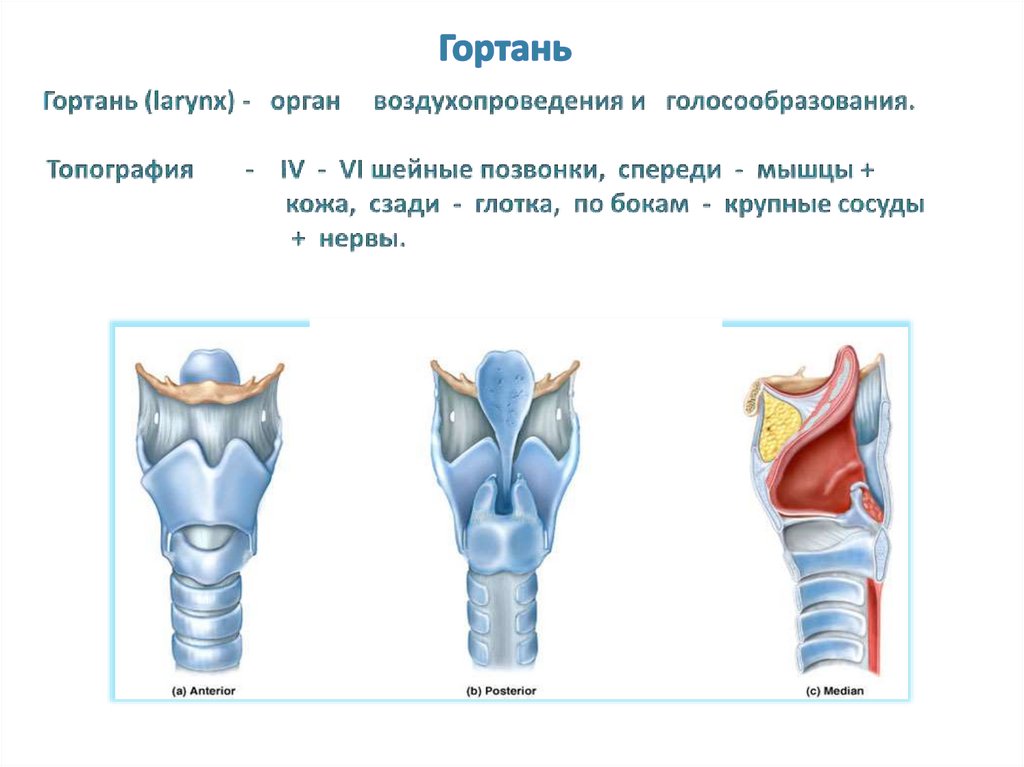

8. Гортань

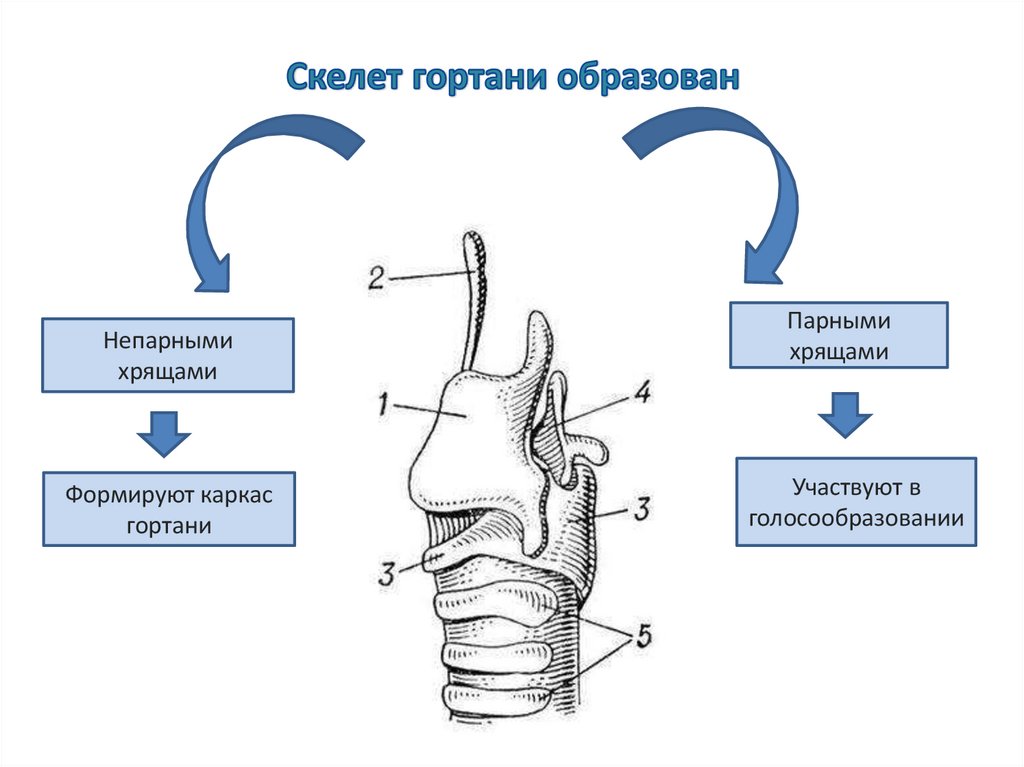

9. Скелет гортани образован

Непарными
хрящами
Формируют каркас
гортани
Парными
хрящами
Участвуют в
голосообразовании

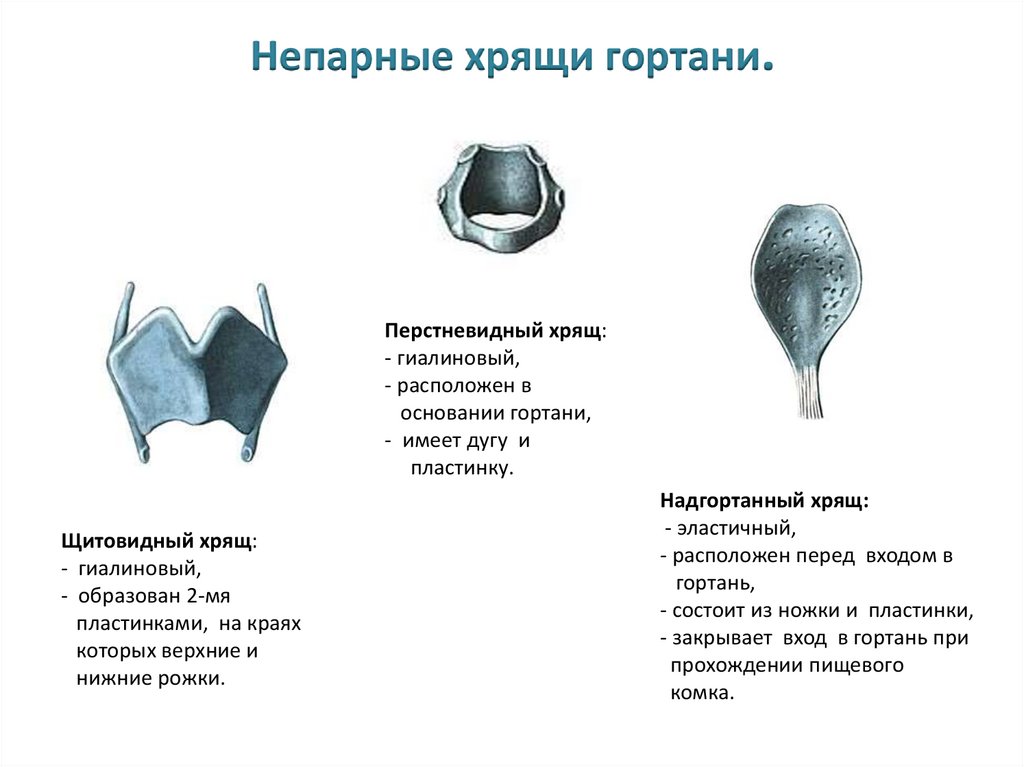

10. Непарные хрящи гортани.

Перстневидный хрящ:
- гиалиновый,
- расположен в
основании гортани,
- имеет дугу и
пластинку.
Щитовидный хрящ:
- гиалиновый,
- образован 2-мя
пластинками, на краях
которых верхние и
нижние рожки.
Надгортанный хрящ:
- эластичный,
- расположен перед входом в
гортань,
- состоит из ножки и пластинки,
- закрывает вход в гортань при
прохождении пищевого
комка.

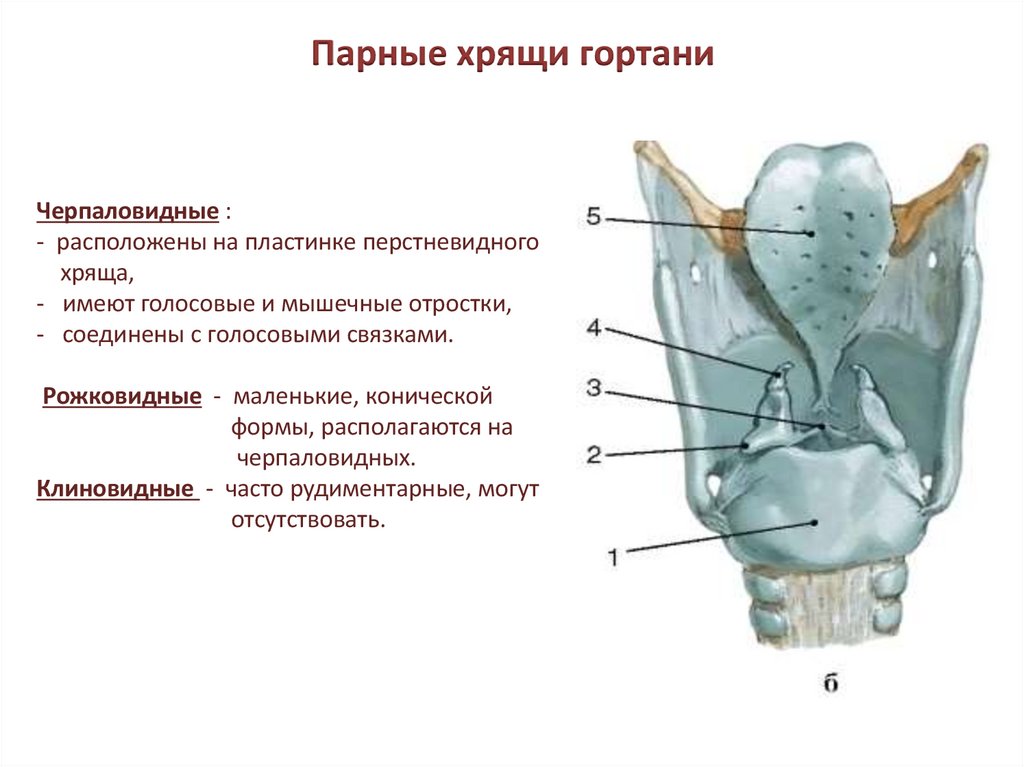

11. Парные хрящи гортани

Черпаловидные :
- расположены на пластинке перстневидного
хряща,
- имеют голосовые и мышечные отростки,
- соединены с голосовыми связками.
Рожковидные - маленькие, конической
формы, располагаются на
черпаловидных.
Клиновидные - часто рудиментарные, могут
отсутствовать.

12.

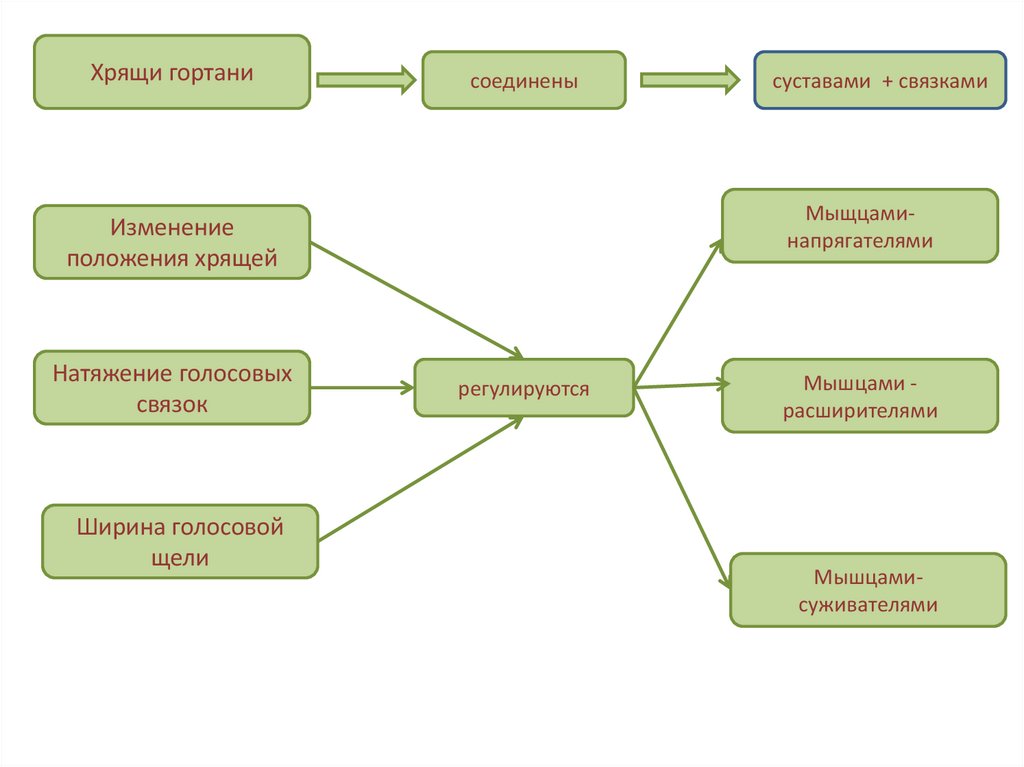

Хрящи гортани
соединены
Мыщцаминапрягателями
Изменение
положения хрящей
Натяжение голосовых
связок
Ширина голосовой
щели
суставами + связками
регулируются
Мышцами расширителями
Мышцамисуживателями

13.

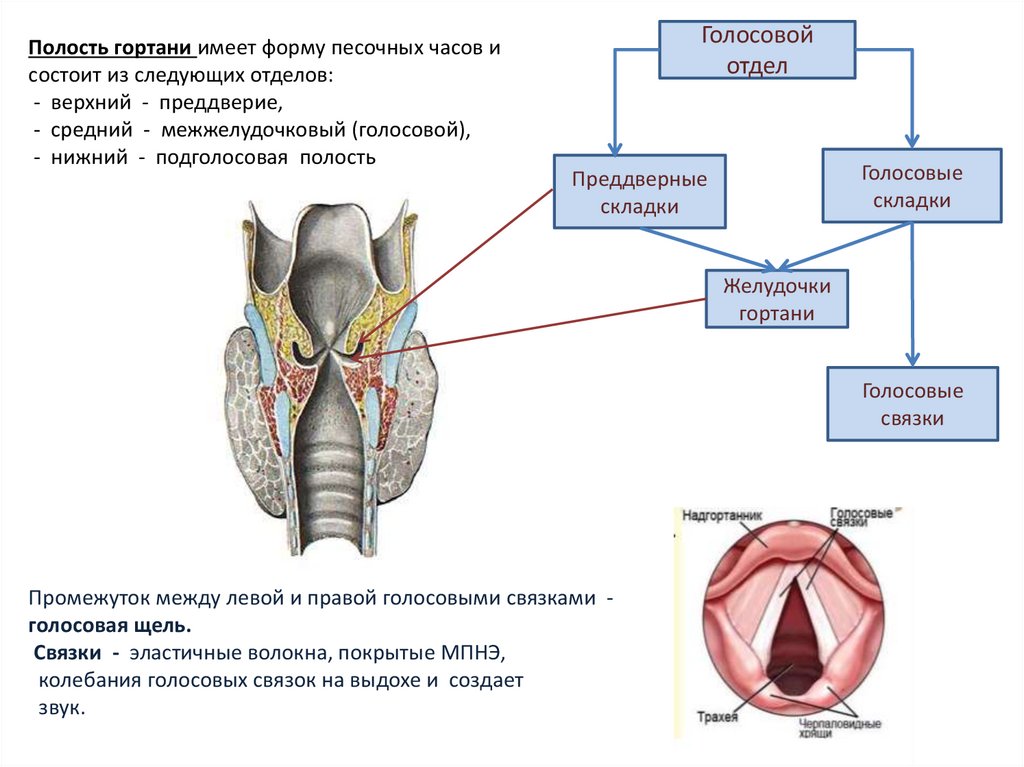

Полость гортани имеет форму песочных часов и
состоит из следующих отделов:
- верхний - преддверие,
- средний - межжелудочковый (голосовой),
- нижний - подголосовая полость
Голосовой
отдел
Голосовые
складки
Преддверные
складки
Желудочки
гортани
Голосовые
связки
Промежуток между левой и правой голосовыми связками голосовая щель.
Связки - эластичные волокна, покрытые МПНЭ,
колебания голосовых связок на выдохе и создает
звук.

14.

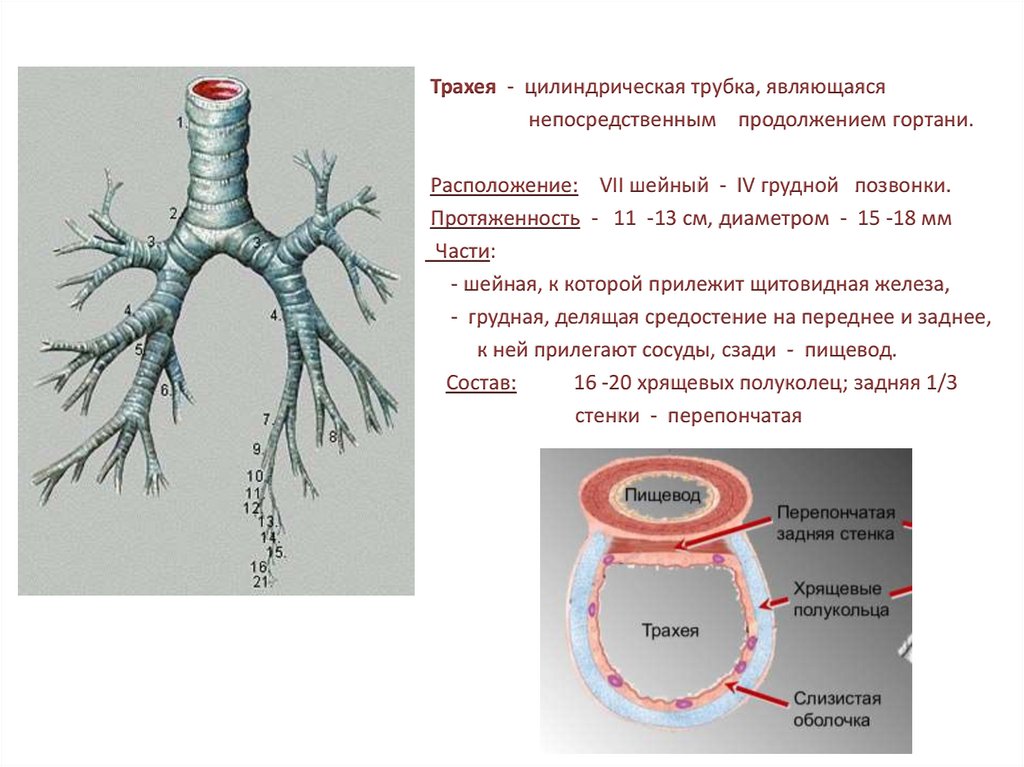

Трахея - цилиндрическая трубка, являющаяся
непосредственным продолжением гортани.
Расположение: VII шейный - IV грудной позвонки.
Протяженность - 11 -13 см, диаметром - 15 -18 мм
Части:
- шейная, к которой прилежит щитовидная железа,
- грудная, делящая средостение на переднее и заднее,
к ней прилегают сосуды, сзади - пищевод.
Состав:
16 -20 хрящевых полуколец; задняя 1/3
стенки - перепончатая

15.

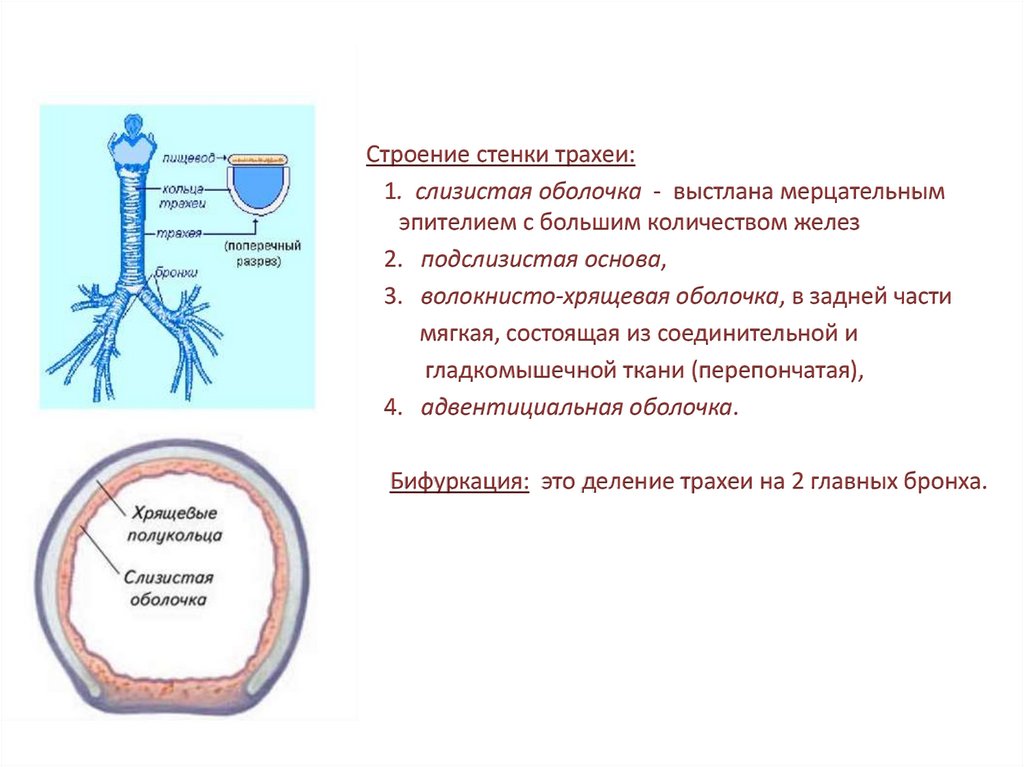

Строение стенки трахеи:
1. слизистая оболочка - выстлана мерцательным
эпителием с большим количеством желез
2. подслизистая основа,
3. волокнисто-хрящевая оболочка, в задней части
мягкая, состоящая из соединительной и
гладкомышечной ткани (перепончатая),
4. адвентициальная оболочка.
Бифуркация: это деление трахеи на 2 главных бронха.

16.

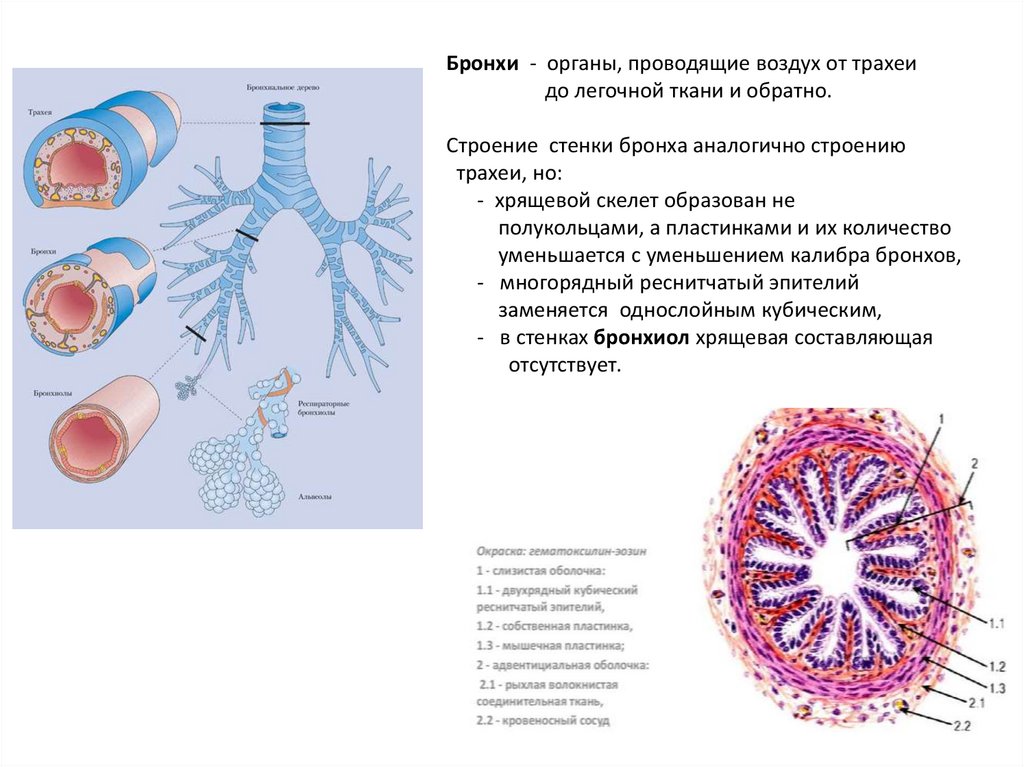

Бронхи - органы, проводящие воздух от трахеи
до легочной ткани и обратно.
Строение стенки бронха аналогично строению
трахеи, но:
- хрящевой скелет образован не
полукольцами, а пластинками и их количество
уменьшается с уменьшением калибра бронхов,
- многорядный реснитчатый эпителий
заменяется однослойным кубическим,
- в стенках бронхиол хрящевая составляющая
отсутствует.

17.

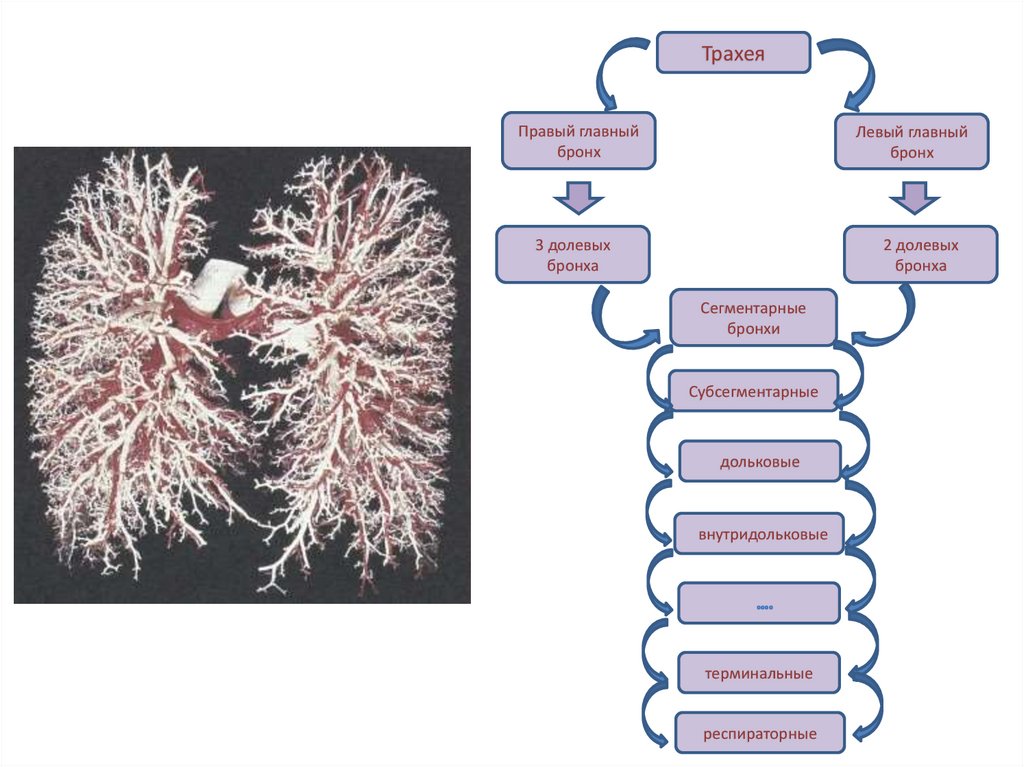

Трахея
Правый главный
бронх
Левый главный
бронх
3 долевых
бронха
2 долевых
бронха
Сегментарные
бронхи
Субсегментарные
дольковые
внутридольковые
терминальные
респираторные

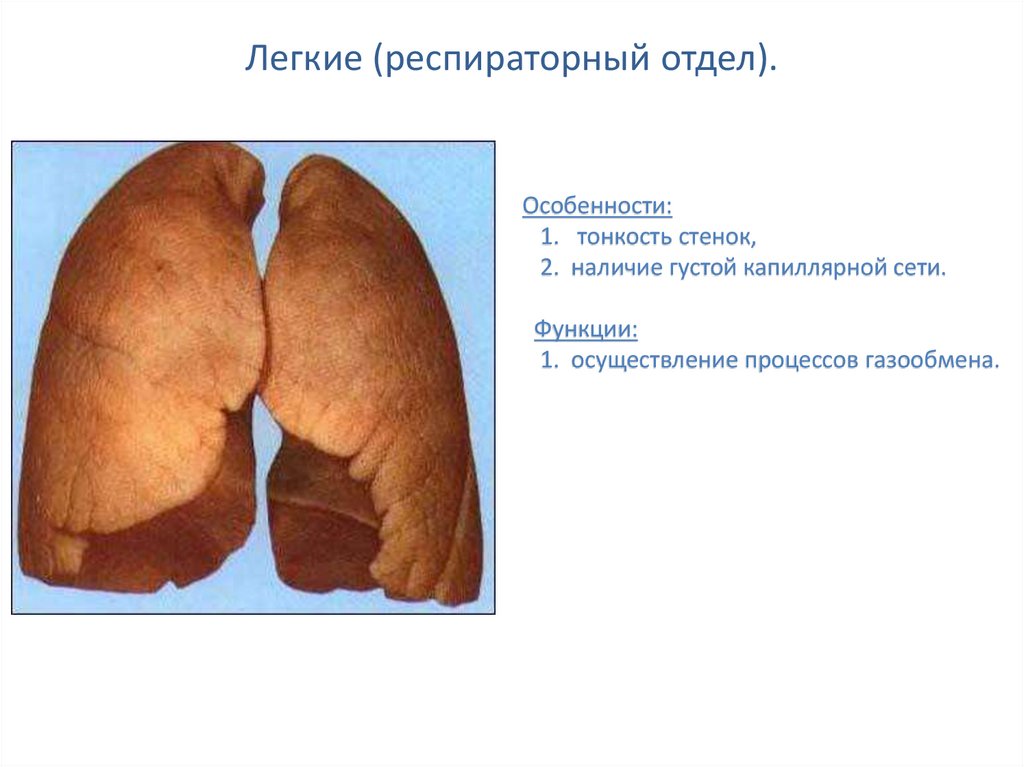

18. Легкие (респираторный отдел).

Особенности:
1. тонкость стенок,
2. наличие густой капиллярной сети.
Функции:
1. осуществление процессов газообмена.

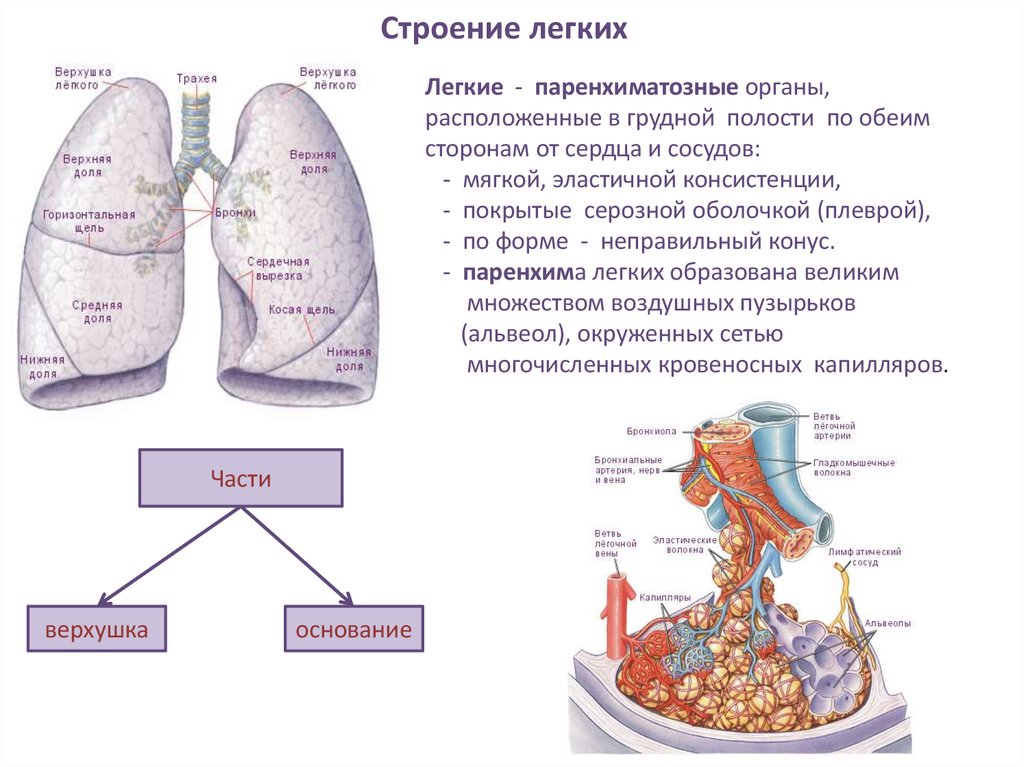

19. Строение легких

Легкие - паренхиматозные органы,
расположенные в грудной полости по обеим
сторонам от сердца и сосудов:
- мягкой, эластичной консистенции,
- покрытые серозной оболочкой (плеврой),
- по форме - неправильный конус.
- паренхима легких образована великим
множеством воздушных пузырьков
(альвеол), окруженных сетью
многочисленных кровеносных капилляров.
Части
верхушка
основание

20.

реберная
Поверхности
легкого
диафрагмальная
медиальная
Ворота легкого – это место входа
бронха и легочной артерии и
место выхода легочных вен,
лимфатических сосудов, нервов.
Совокупность перечисленных
образований (бронх, сосуды,
нервы) образуют корень легкого.

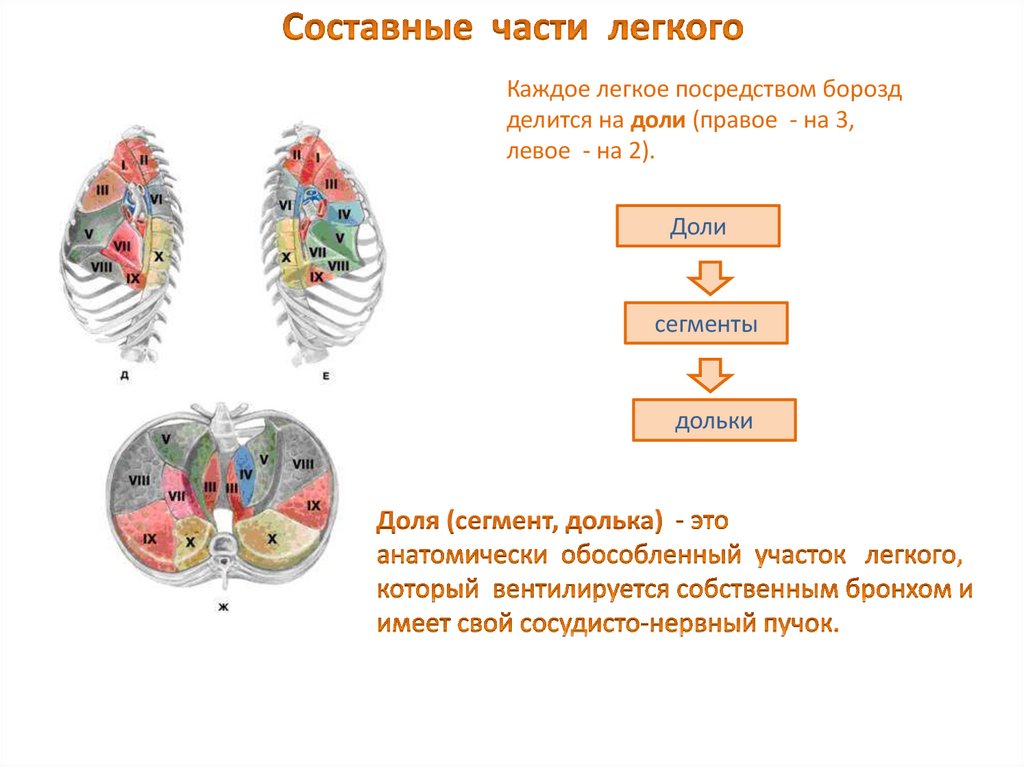

21. Составные части легкого

Каждое легкое посредством борозд
делится на доли (правое - на 3,
левое - на 2).
Доли
сегменты
дольки
Доля (сегмент, долька)

22.

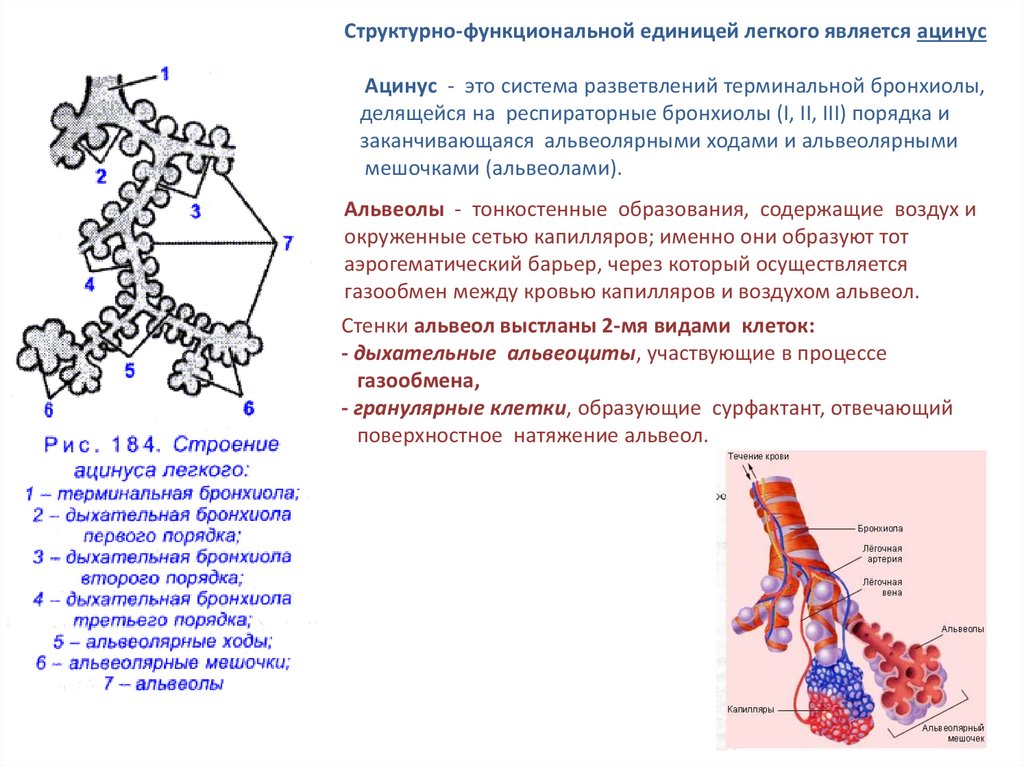

Структурно-функциональной единицей легкого является ацинус
Ацинус - это система разветвлений терминальной бронхиолы,
делящейся на респираторные бронхиолы (I, II, III) порядка и
заканчивающаяся альвеолярными ходами и альвеолярными
мешочками (альвеолами).
Альвеолы - тонкостенные образования, содержащие воздух и
окруженные сетью капилляров; именно они образуют тот
аэрогематический барьер, через который осуществляется
газообмен между кровью капилляров и воздухом альвеол.
Стенки альвеол выстланы 2-мя видами клеток:
- дыхательные альвеоциты, участвующие в процессе
газообмена,
- гранулярные клетки, образующие сурфактант, отвечающий
поверхностное натяжение альвеол.

23.

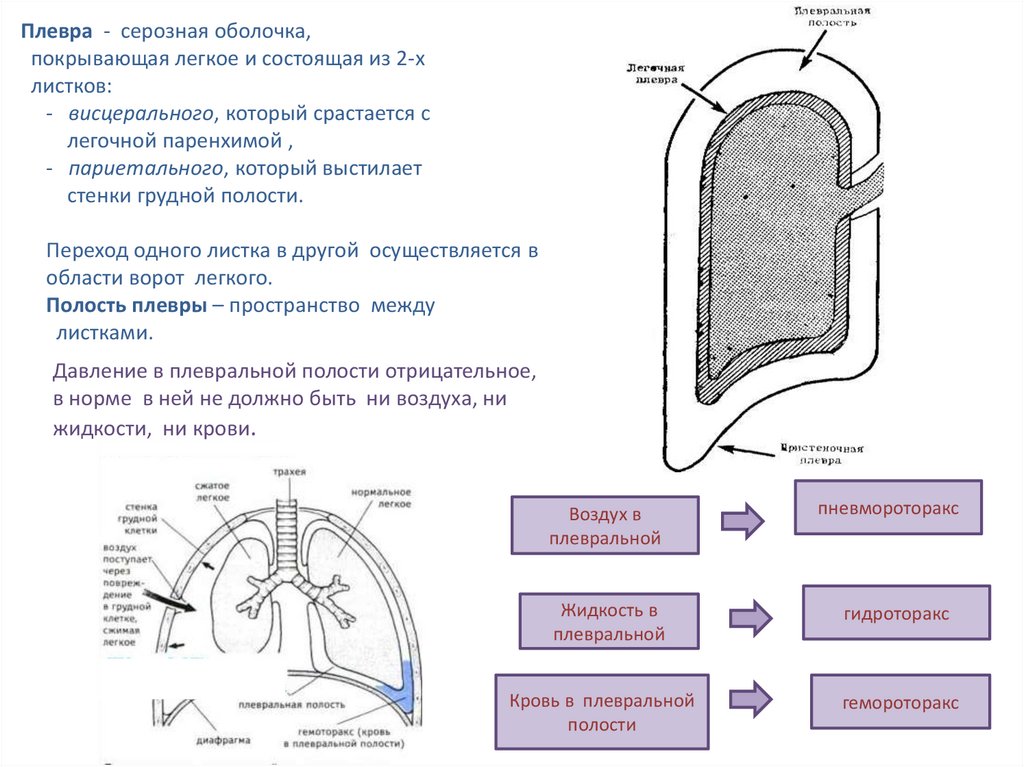

Плевра - серозная оболочка,
покрывающая легкое и состоящая из 2-х
листков:
- висцерального, который срастается с
легочной паренхимой ,
- париетального, который выстилает
стенки грудной полости.
Переход одного листка в другой осуществляется в
области ворот легкого.
Полость плевры – пространство между
листками.
Давление в плевральной полости отрицательное,
в норме в ней не должно быть ни воздуха, ни
жидкости, ни крови.
Воздух в
плевральной
пневмороторакс
Жидкость в
плевральной
гидроторакс
Кровь в плевральной
полости
гемороторакс

24.

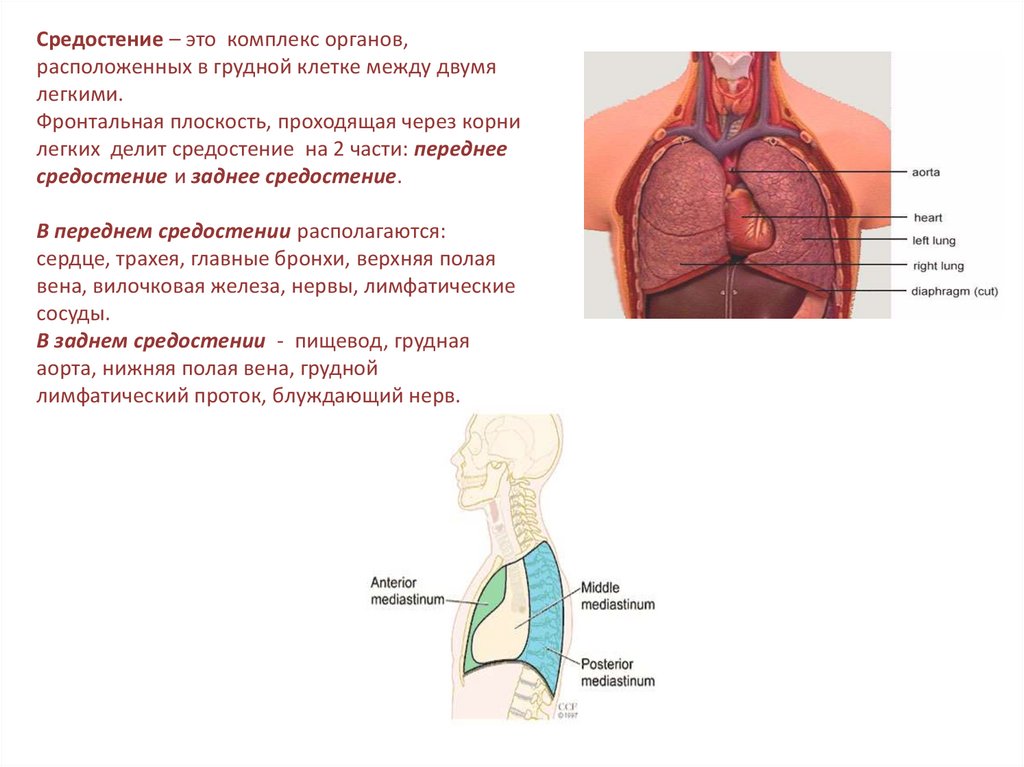

Средостение – это комплекс органов,
расположенных в грудной клетке между двумя
легкими.
Фронтальная плоскость, проходящая через корни
легких делит средостение на 2 части: переднее
средостение и заднее средостение.
В переднем средостении располагаются:
сердце, трахея, главные бронхи, верхняя полая
вена, вилочковая железа, нервы, лимфатические
сосуды.
В заднем средостении - пищевод, грудная
аорта, нижняя полая вена, грудной
лимфатический проток, блуждающий нерв.

25.

Процесс дыхания
I фаза – внешнего
дыхания
II фаза – транспорта
III - внутреннего
дыхания
Фаза внешнего дыхания
Осуществляется за счет аппарата внешнего дыхания, который включает в себя:
скелет грудной клетки, мышцы груди и живота, диафрагму, дыхательные пути, плевру.
Основная функция аппарата внешнего дыхания - обеспечение вентиляции организма.

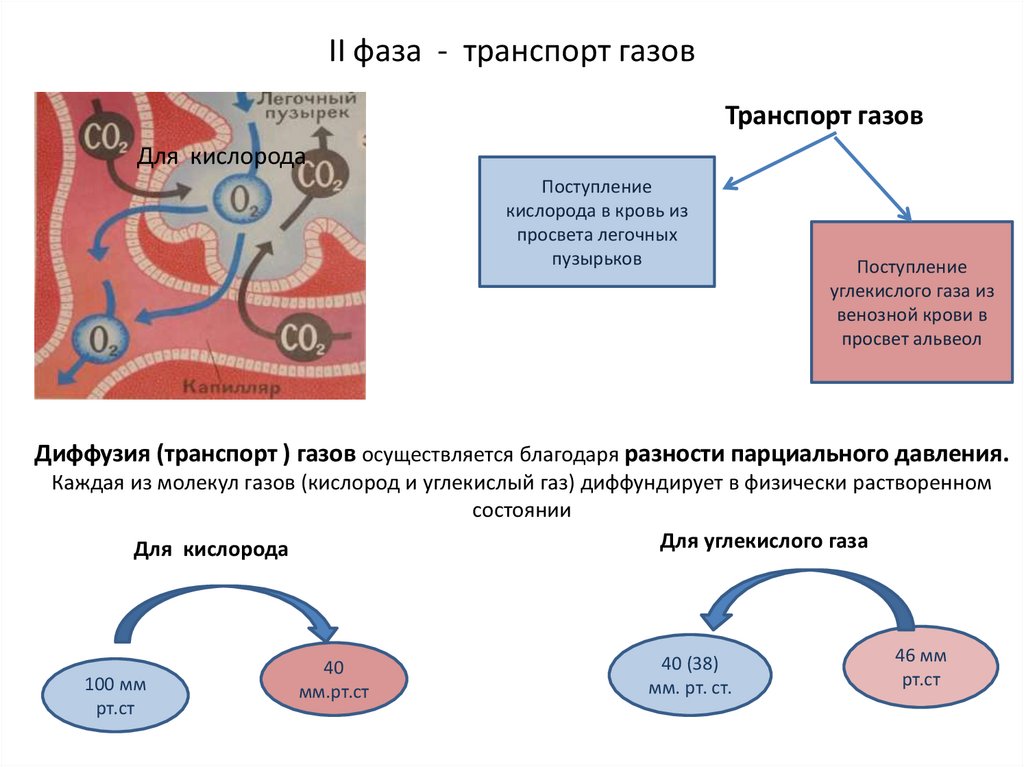

26. II фаза - транспорт газов

Транспорт газов
Для кислорода
Поступление
кислорода в кровь из
просвета легочных
пузырьков
Поступление
углекислого газа из
венозной крови в
просвет альвеол
Диффузия (транспорт ) газов осуществляется благодаря разности парциального давления.
Каждая из молекул газов (кислород и углекислый газ) диффундирует в физически растворенном
состоянии
Для углекислого газа
Для кислорода
100 мм
рт.ст
40
мм.рт.ст
40 (38)
мм. рт. ст.
46 мм
рт.ст

27.

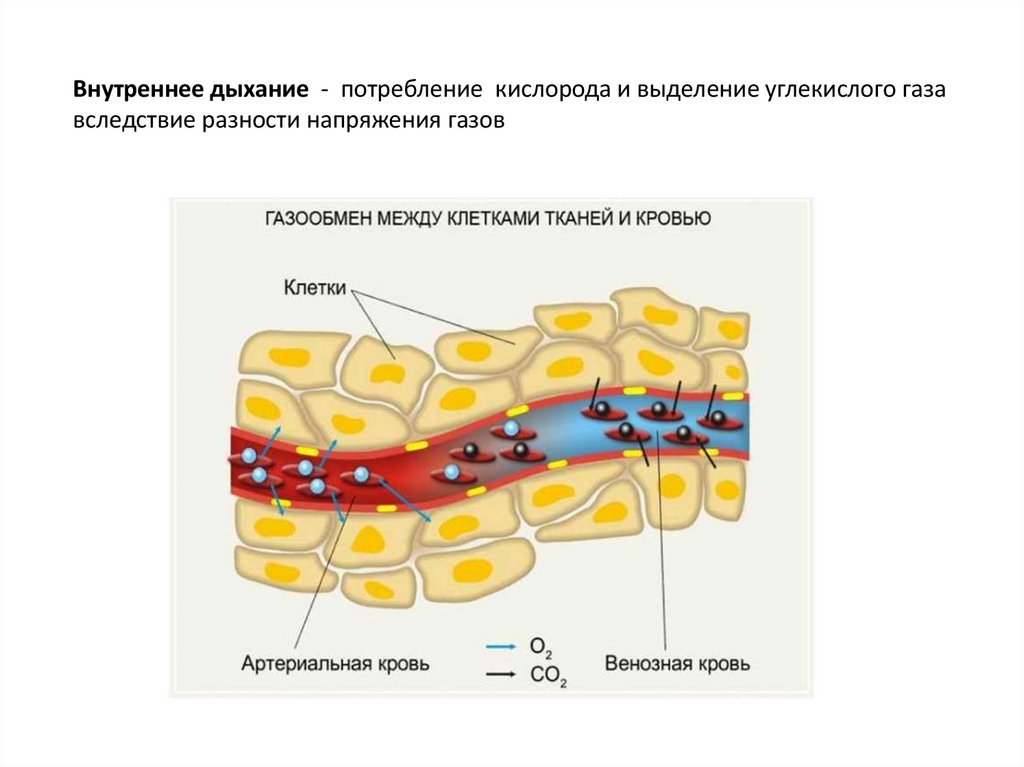

Внутреннее дыхание - потребление кислорода и выделение углекислого газа
вследствие разности напряжения газов

28.

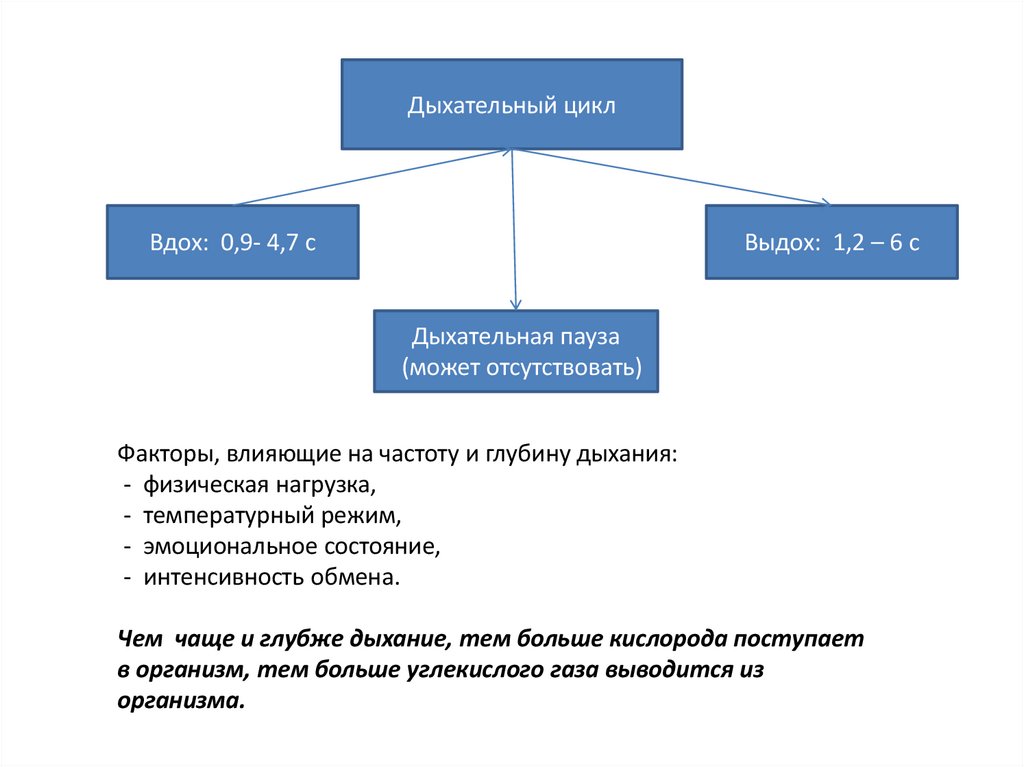

Дыхательный цикл
Вдох: 0,9- 4,7 с
Выдох: 1,2 – 6 с
Дыхательная пауза
(может отсутствовать)
Факторы, влияющие на частоту и глубину дыхания:
- физическая нагрузка,
- температурный режим,
- эмоциональное состояние,
- интенсивность обмена.
Чем чаще и глубже дыхание, тем больше кислорода поступает
в организм, тем больше углекислого газа выводится из
организма.

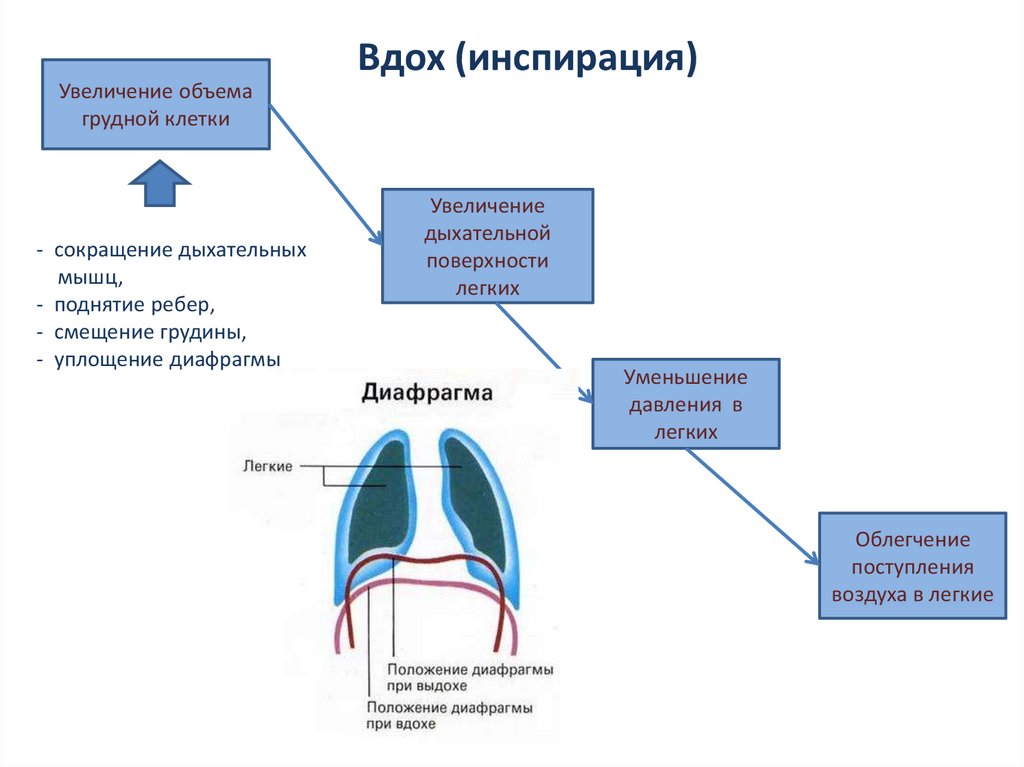

29. Вдох (инспирация)

Увеличение объема
грудной клетки
- сокращение дыхательных
мышц,
- поднятие ребер,
- смещение грудины,
- уплощение диафрагмы
Увеличение
дыхательной
поверхности
легких
Уменьшение
давления в
легких
Облегчение
поступления
воздуха в легкие

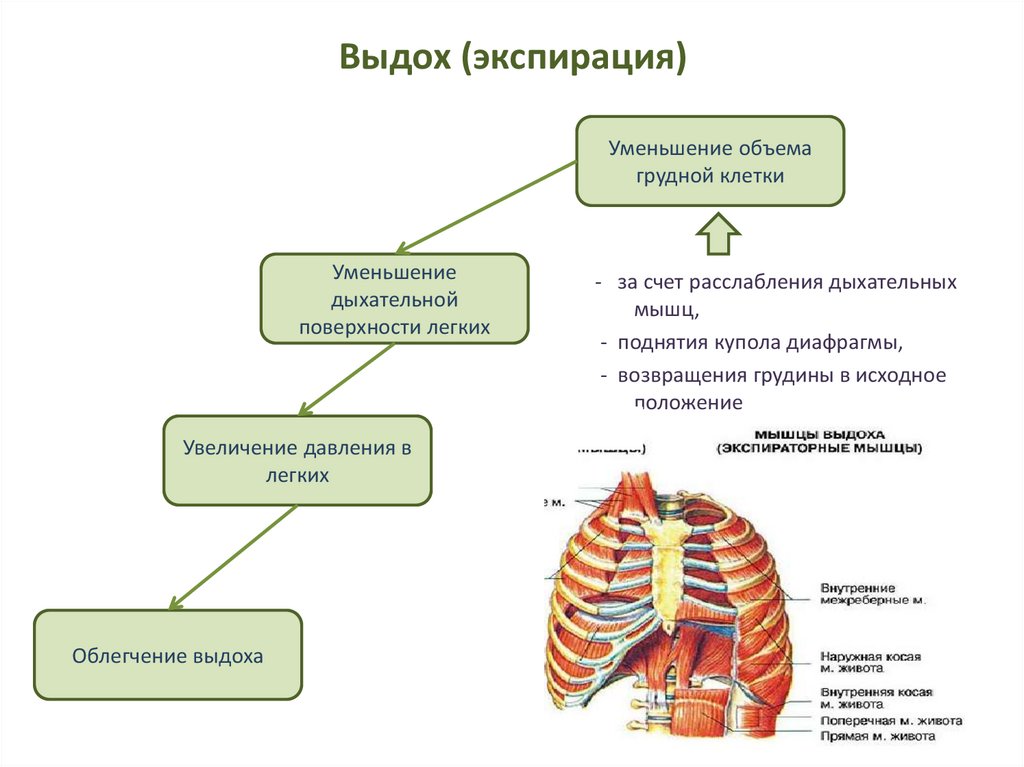

30. Выдох (экспирация)

Уменьшение объема
грудной клетки
Уменьшение
дыхательной
поверхности легких
Увеличение давления в
легких
Облегчение выдоха
- за счет расслабления дыхательных
мышц,
- поднятия купола диафрагмы,
- возвращения грудины в исходное
положение

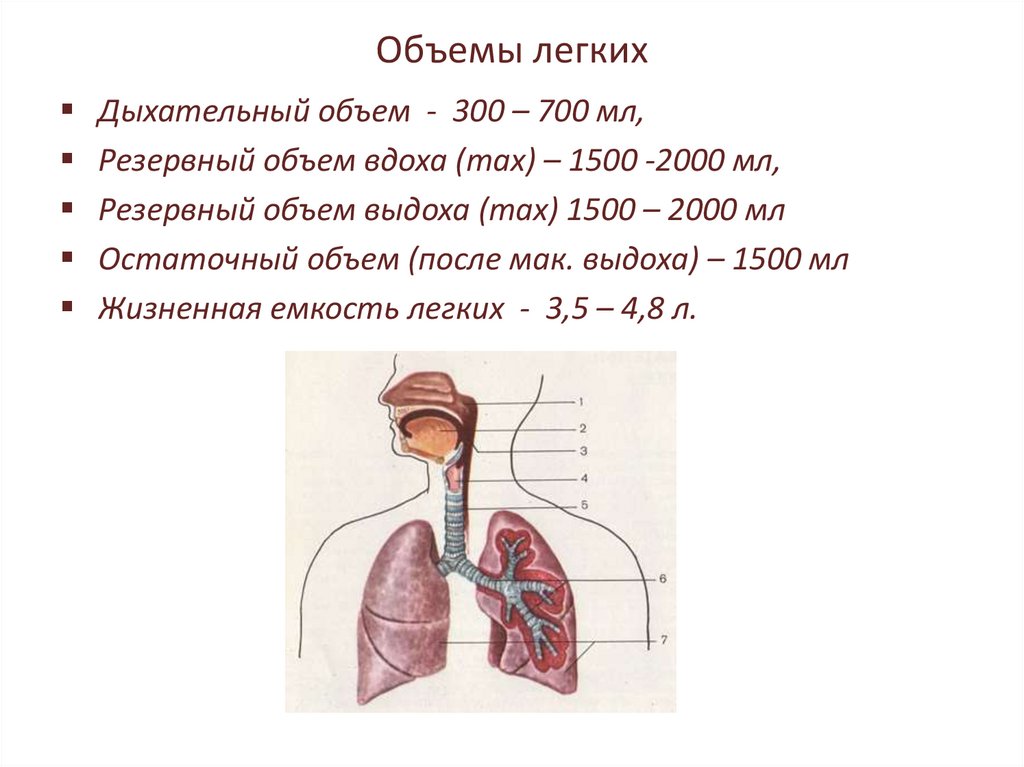

31. Объемы легких

Дыхательный объем - 300 – 700 мл,
Резервный объем вдоха (max) – 1500 -2000 мл,
Резервный объем выдоха (max) 1500 – 2000 мл
Остаточный объем (после мак. выдоха) – 1500 мл
Жизненная емкость легких - 3,5 – 4,8 л.

32.

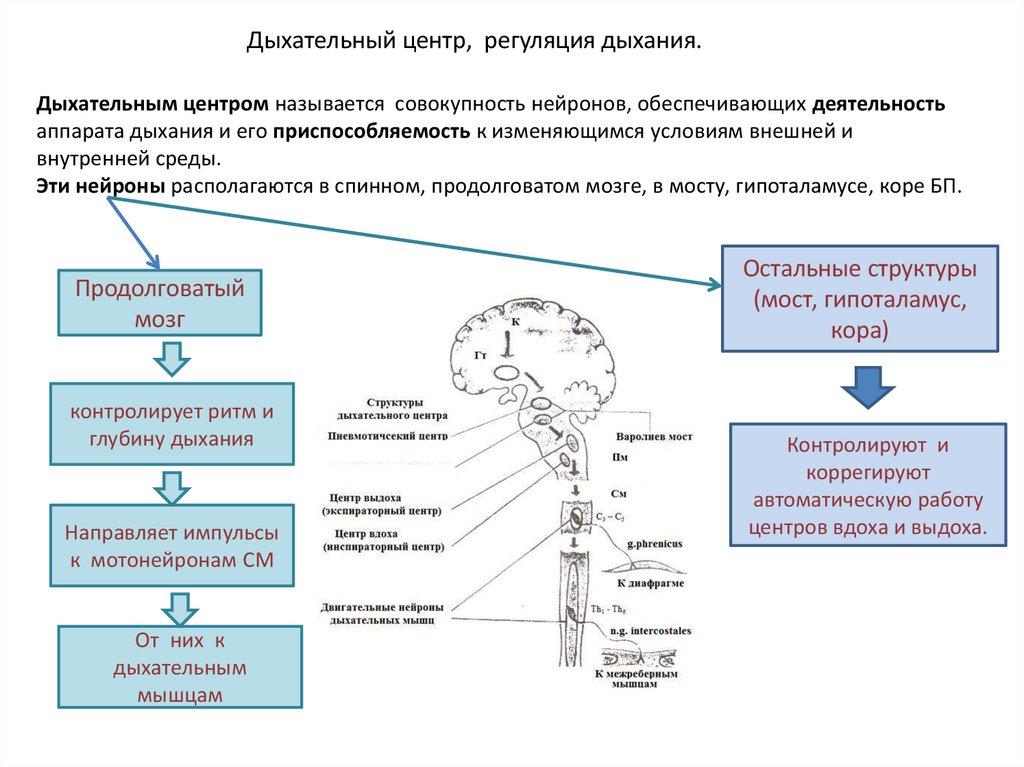

Дыхательный центр, регуляция дыхания.
Дыхательным центром называется совокупность нейронов, обеспечивающих деятельность
аппарата дыхания и его приспособляемость к изменяющимся условиям внешней и
внутренней среды.
Эти нейроны располагаются в спинном, продолговатом мозге, в мосту, гипоталамусе, коре БП.
Продолговатый
мозг
контролирует ритм и
глубину дыхания
Направляет импульсы
к мотонейронам СМ
От них к
дыхательным
мышцам
Остальные структуры
(мост, гипоталамус,
кора)
Контролируют и
коррегируют
автоматическую работу
центров вдоха и выдоха.

33.

Основной же структурой, обеспечивающей автоматизм дыхания и согласованную
работу дыхательных мышц является дыхательный центр продолговатого мозга.
ДЦ является 2-х сторонним образованием, в его состав входят 2 группы нейронов:
инспираторные и экспираторные нейроны.
Между этими группами нейронов существуют сопряженные отношения, т.е.
возбуждение одних нейронов (вдоха) сопровождается торможением других
(выдоха).

34.

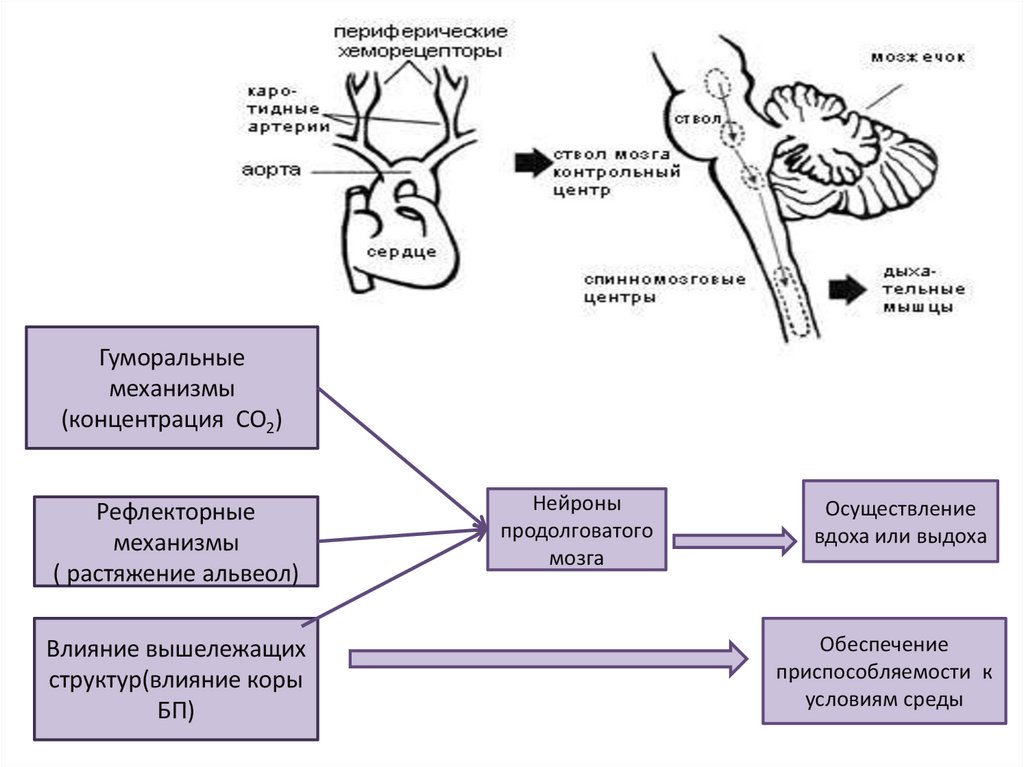

Гуморальные
механизмы
(концентрация CO2)
Рефлекторные
механизмы
( растяжение альвеол)
Влияние вышележащих
структур(влияние коры
БП)
Нейроны
продолговатого
мозга
Осуществление
вдоха или выдоха
Обеспечение
приспособляемости к
условиям среды

35.

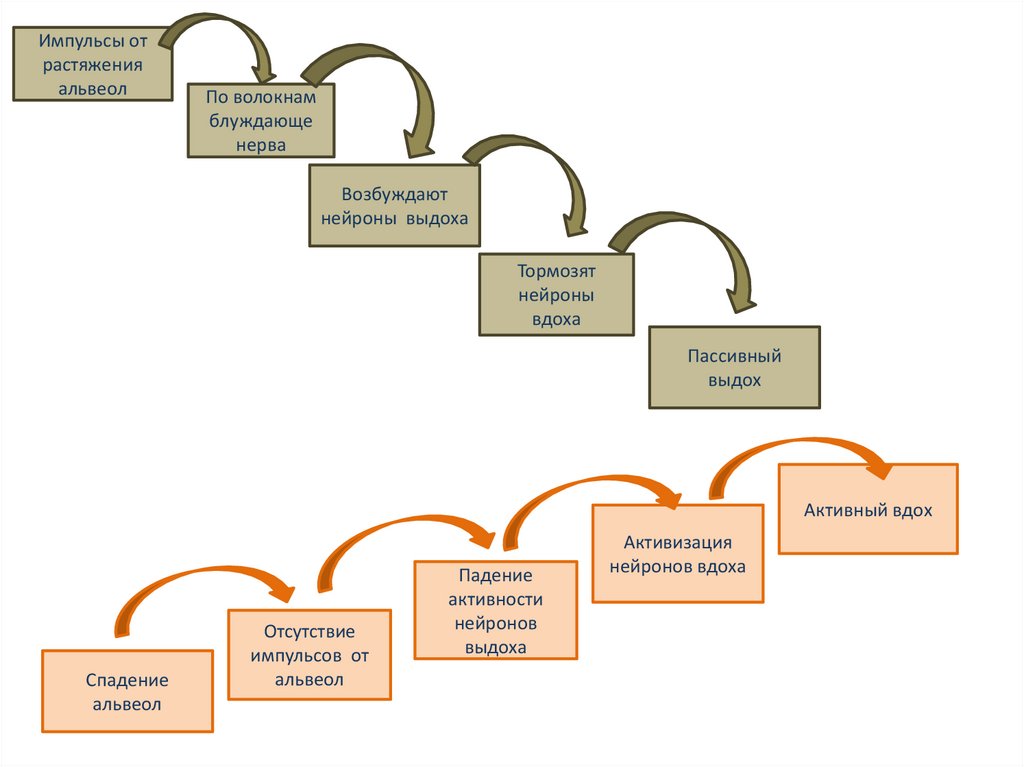

Импульсы от
растяжения
альвеол
По волокнам
блуждающе
нерва
Возбуждают
нейроны выдоха
Тормозят
нейроны
вдоха
Пассивный
выдох
Активный вдох
Спадение
альвеол
Отсутствие
импульсов от
альвеол
Падение
активности
нейронов
выдоха
Активизация
нейронов вдоха

36.

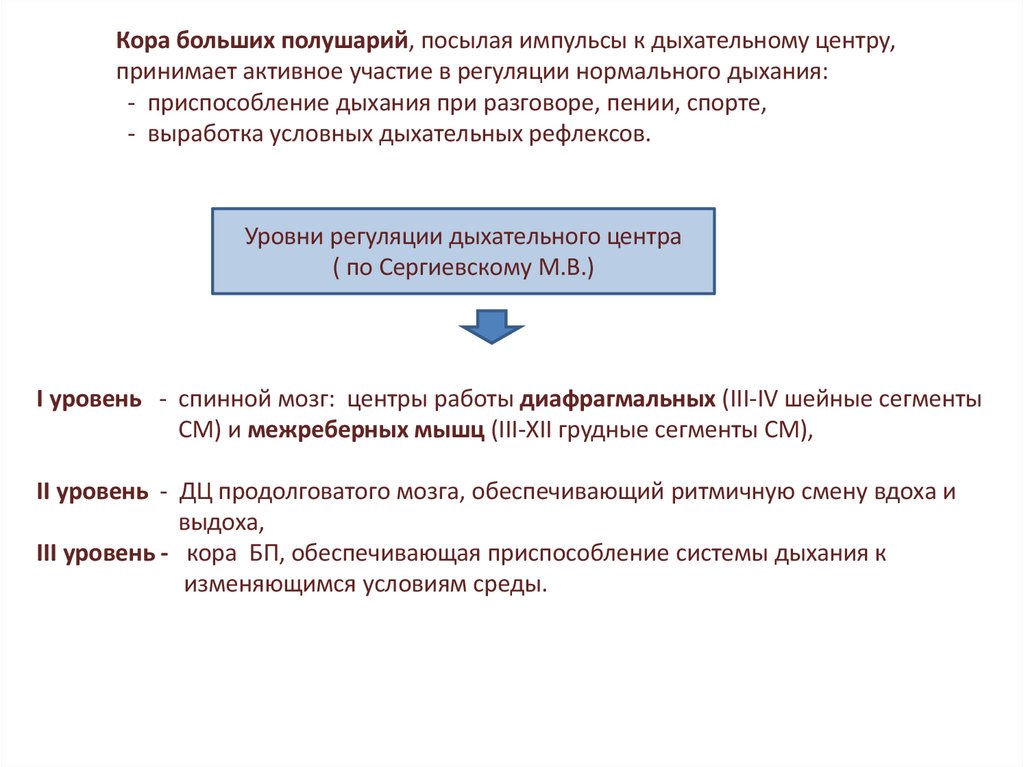

Кора больших полушарий, посылая импульсы к дыхательному центру,
принимает активное участие в регуляции нормального дыхания:
- приспособление дыхания при разговоре, пении, спорте,
- выработка условных дыхательных рефлексов.
Уровни регуляции дыхательного центра
( по Сергиевскому М.В.)
I уровень - спинной мозг: центры работы диафрагмальных (III-IV шейные сегменты
СМ) и межреберных мышц (III-XII грудные сегменты СМ),
II уровень - ДЦ продолговатого мозга, обеспечивающий ритмичную смену вдоха и
выдоха,
III уровень - кора БП, обеспечивающая приспособление системы дыхания к
изменяющимся условиям среды.

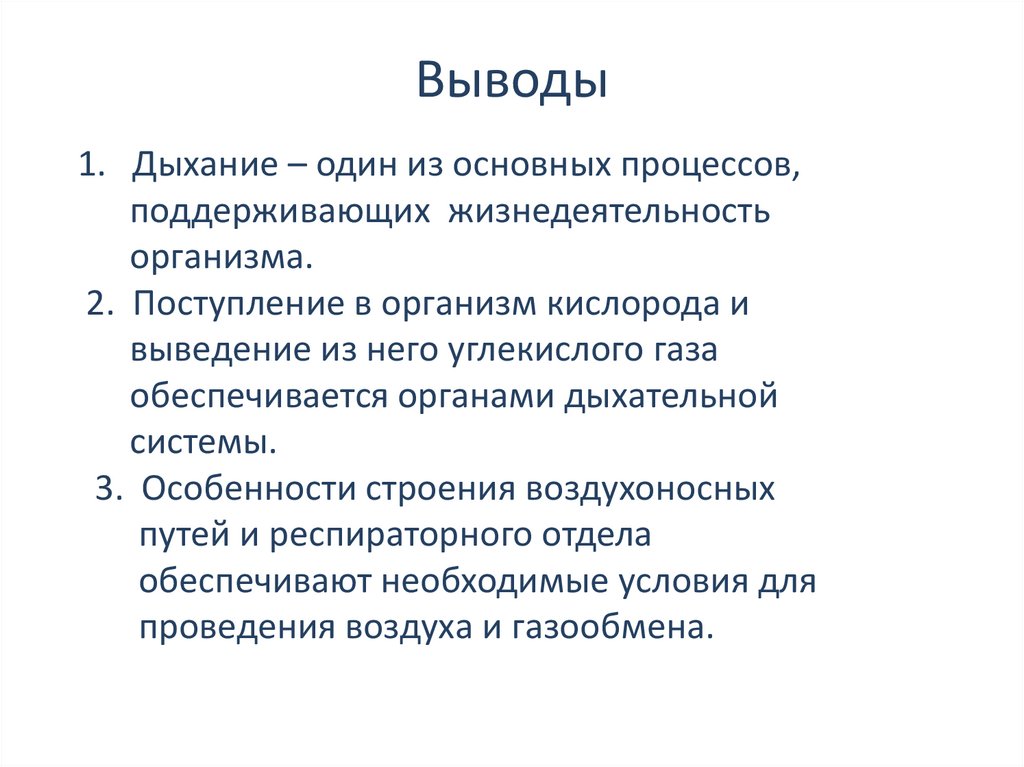

37. Выводы

1. Дыхание – один из основных процессов,
поддерживающих жизнедеятельность
организма.
2. Поступление в организм кислорода и
выведение из него углекислого газа
обеспечивается органами дыхательной
системы.
3. Особенности строения воздухоносных
путей и респираторного отдела
обеспечивают необходимые условия для
проведения воздуха и газообмена.
