Basis Schulung Elektrik

1.

Basis
Schulung
Elektrik
Trainer:
Erwin
Weinmann
30.04.2013

2. Die Themen:

INFORMATION
SYSTEMS
Die Themen:
1. Einleitung
2. Kennenlernen versch. Leitungen (Bedruckung)
3. Lötmuffen (Theorie und prakt. Übungen)
4. Splice (Theorie und prakt. Übungen)
5. Kabelschuhe (Theorie und prakt. Übungen)
6. Kontakte (Theorie und prakt. Übungen)
7. Abbinden, TY-Rap,Wickeln (prakt. Übungen)
8. Formteile, Schrumpfschläuche, Tüllen
9. Stecker, Module, Relaissockel (Ein-, Auspinnen)
10. Werkzeuge und Femis, Supply Point, WEE Tester
11. MBBN3343, Zeichnungen
12. Schulungen und Weiterbildung
13. Da war doch noch was

3. 1.Einleitung

INFORMATION
SYSTEMS
Unsere Halle
1400qm Fertigungsfläche
ca. 105 Mitarbeiter

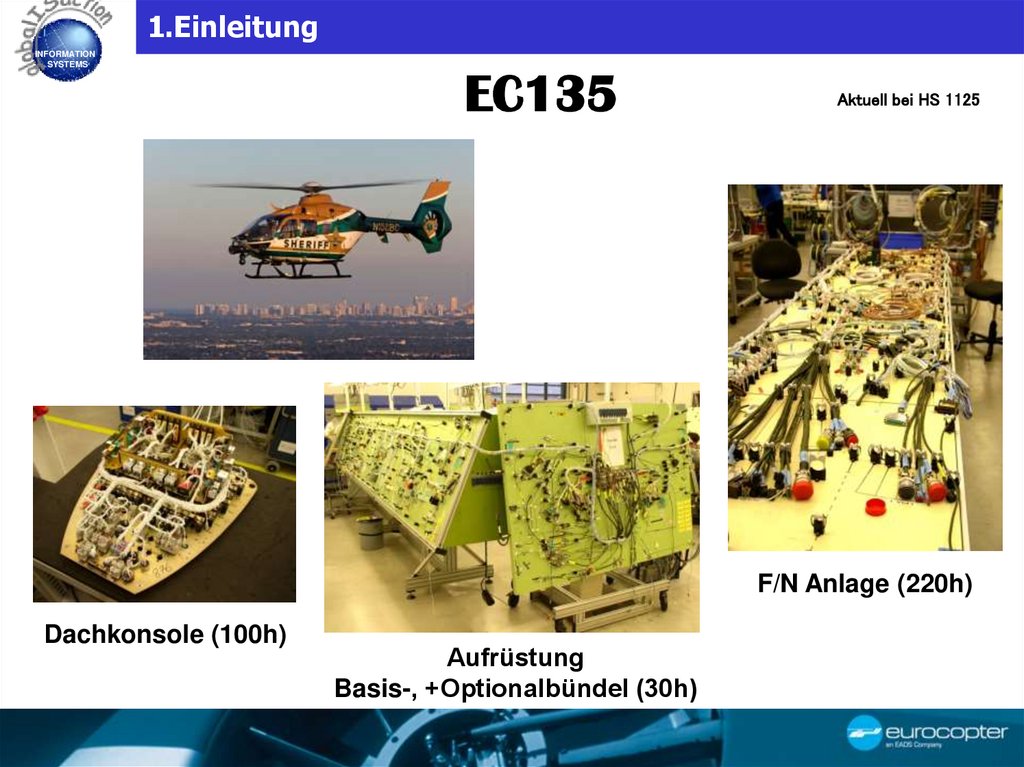

4. 1.Einleitung

INFORMATION
SYSTEMS
EC135
Aktuell bei HS 1125
F/N Anlage (220h)
Dachkonsole (100h)
Aufrüstung
Basis-, +Optionalbündel (30h)

5. 1.Einleitung

INFORMATION
SYSTEMS

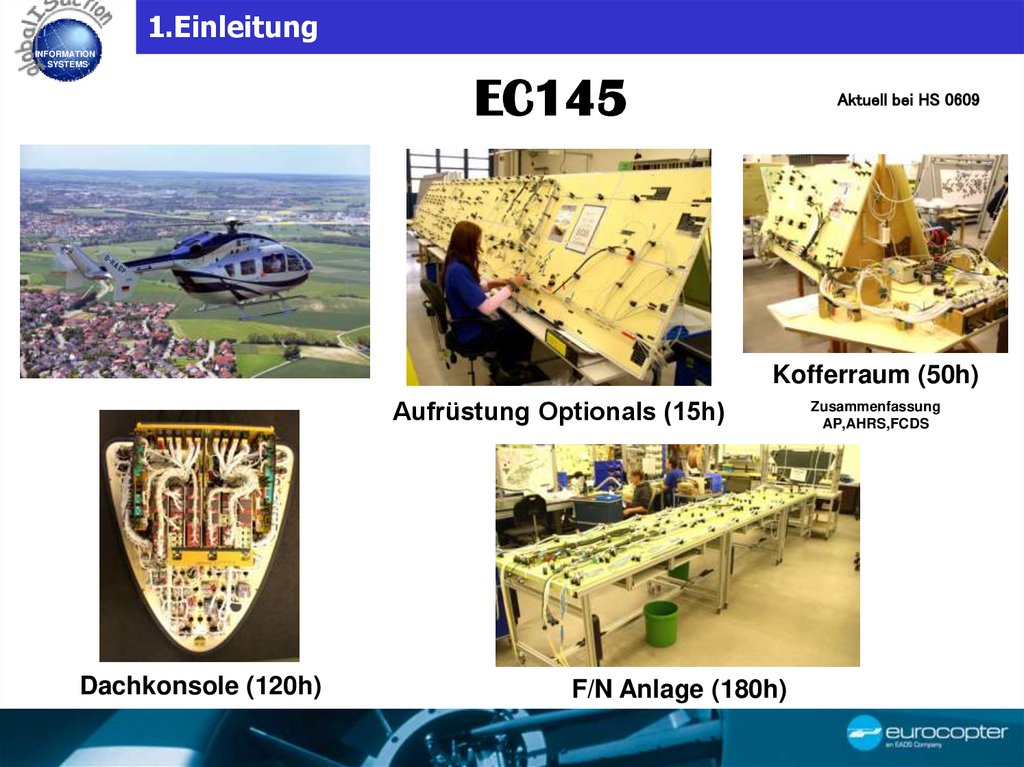

EC145
Aktuell bei HS 0609
Kofferraum (50h)
Aufrüstung Optionals (15h)
Dachkonsole (120h)
F/N Anlage (180h)
Zusammenfassung
AP,AHRS,FCDS

6. 1.Einleitung

INFORMATION
SYSTEMS

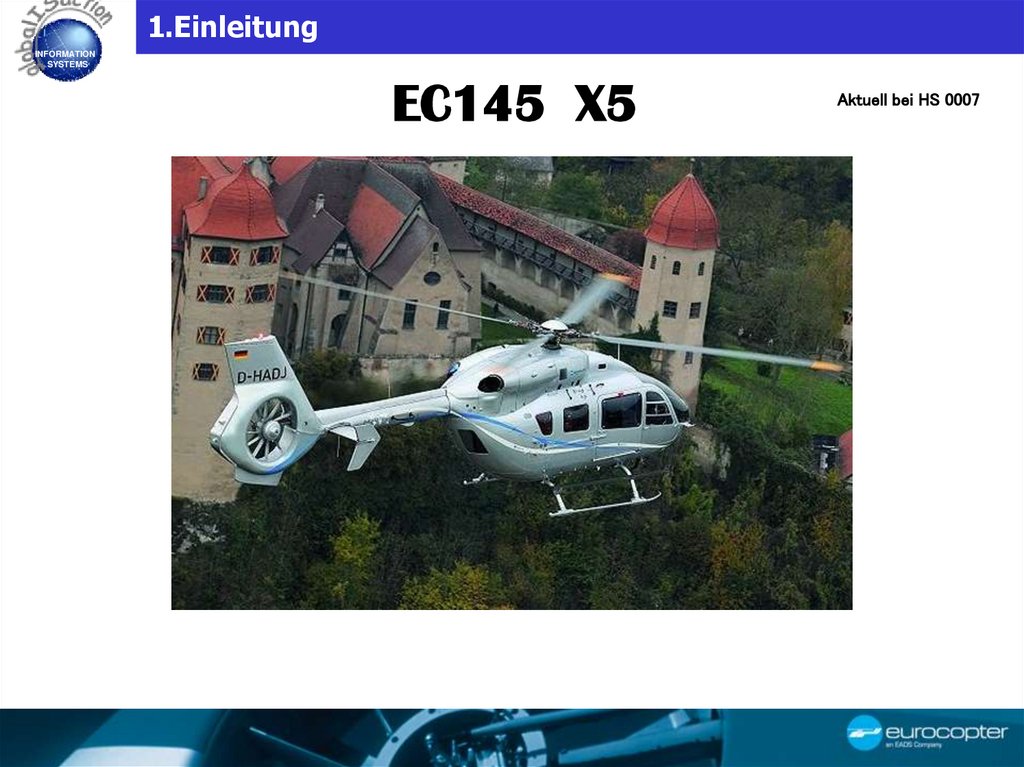

EC145 X5
Aktuell bei HS 0007

7. 1.Einleitung

INFORMATION
SYSTEMS

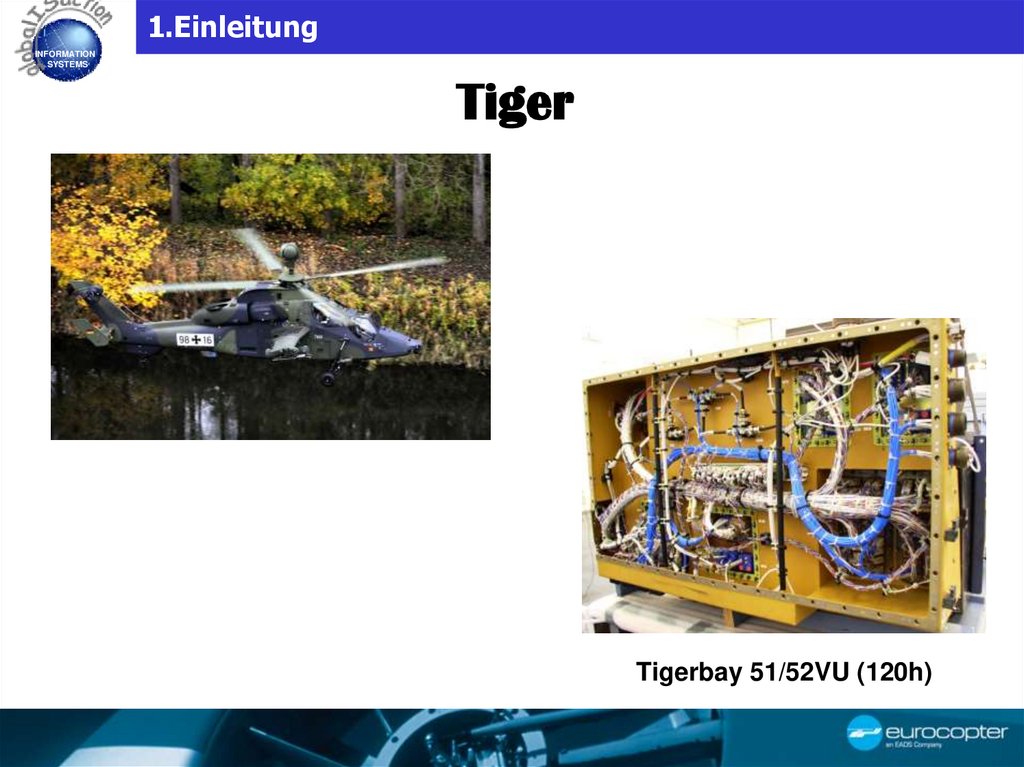

Tiger
Tigerbay 51/52VU (120h)

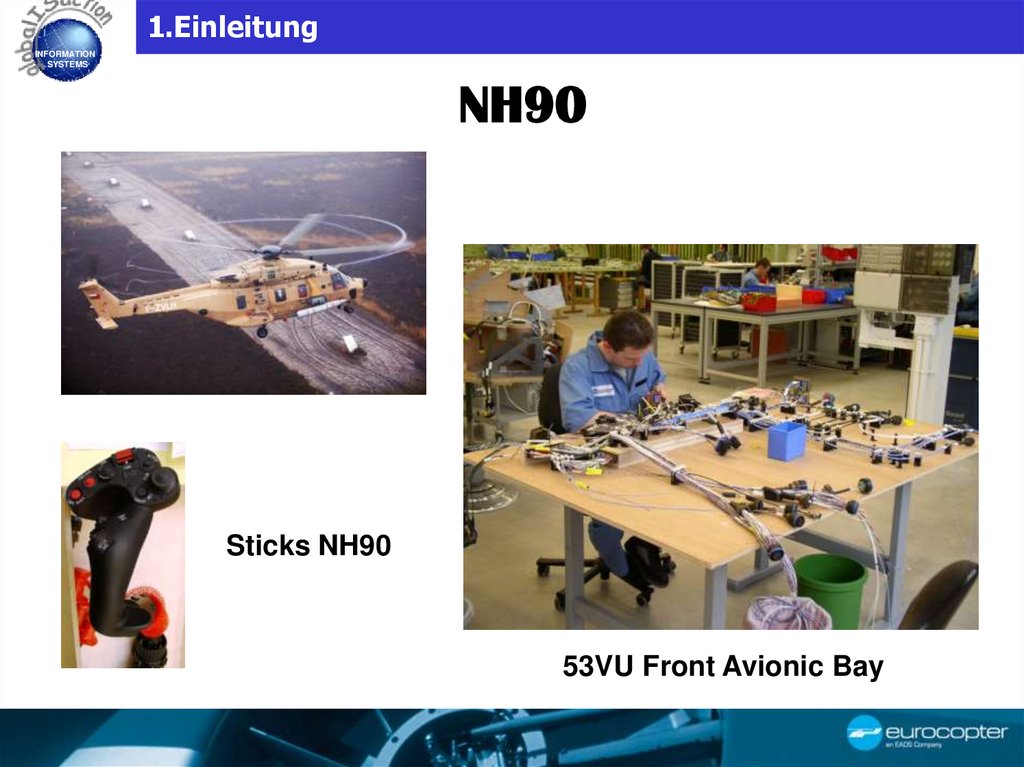

8. 1.Einleitung

INFORMATION
SYSTEMS
NH90
Sticks NH90
53VU Front Avionic Bay

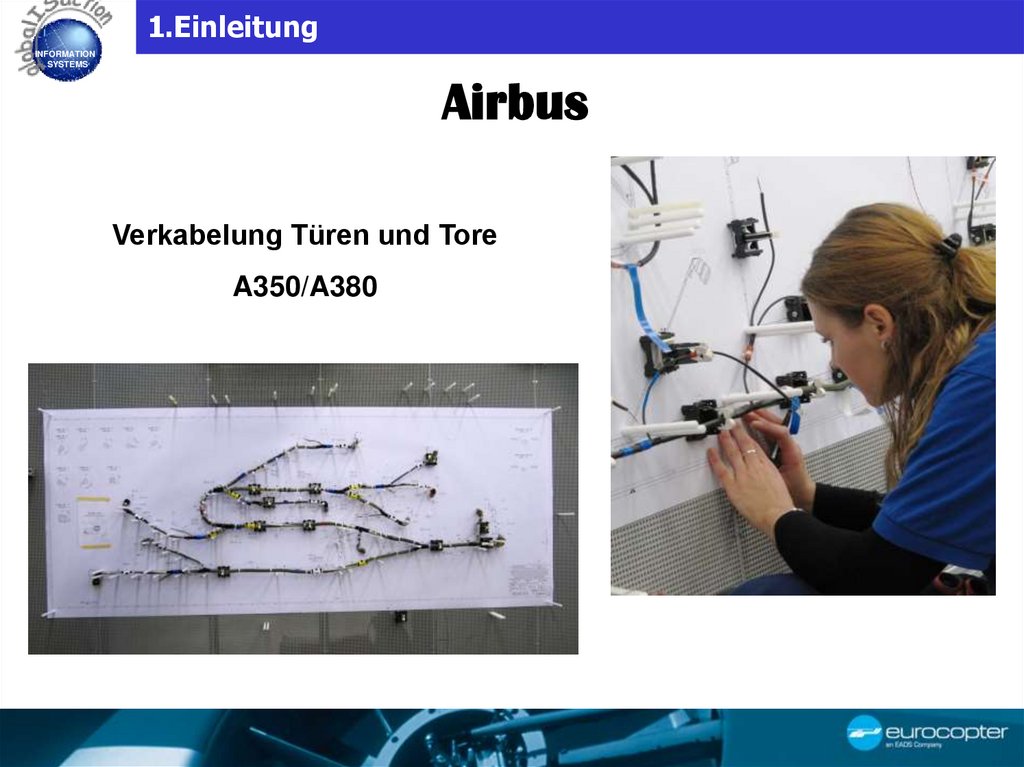

9. 1.Einleitung

INFORMATION
SYSTEMS
Airbus
Verkabelung Türen und Tore
A350/A380

10. 1.Einleitung

INFORMATION
SYSTEMS

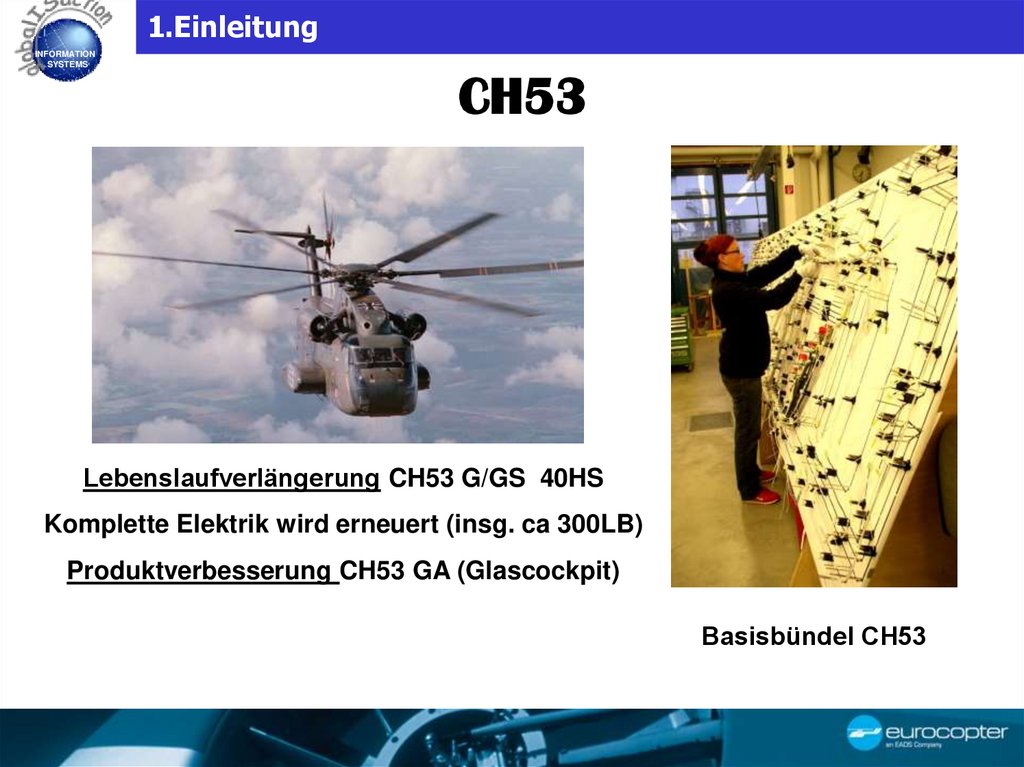

CH53
Lebenslaufverlängerung CH53 G/GS 40HS
Komplette Elektrik wird erneuert (insg. ca 300LB)
Produktverbesserung CH53 GA (Glascockpit)
Basisbündel CH53

11. 1.Einleitung

INFORMATION
SYSTEMS
MK41/MK88
Nachrüstungen Basis/FN Leitungsbündel
Nachrüstungen Basis/FN Leitungsbündel

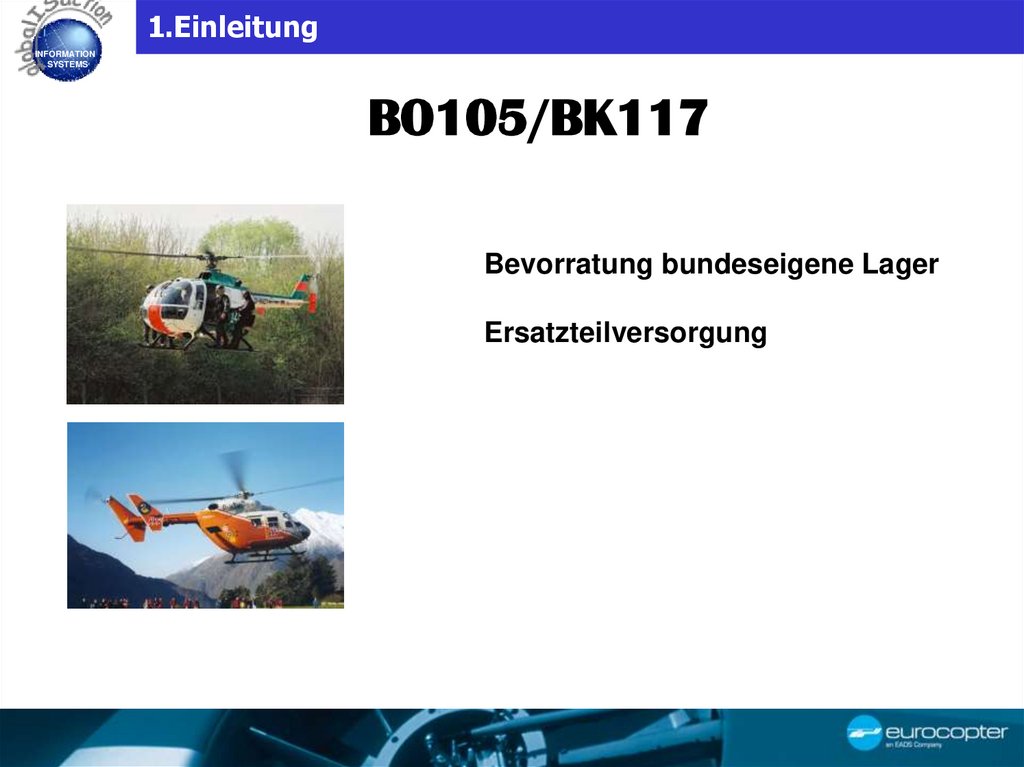

12. 1.Einleitung

INFORMATION
SYSTEMS
BO105/BK117
Bevorratung bundeseigene Lager
Ersatzteilversorgung

13. 2.Kennenlernen versch. Leitungen (Bedruckung)

INFORMATION
SYSTEMS
EC135 vernickelte Leitungen
EC145 verzinnte Leitungen

14. 2.Kennenlernen versch. Leitungen

INFORMATION
SYSTEMS

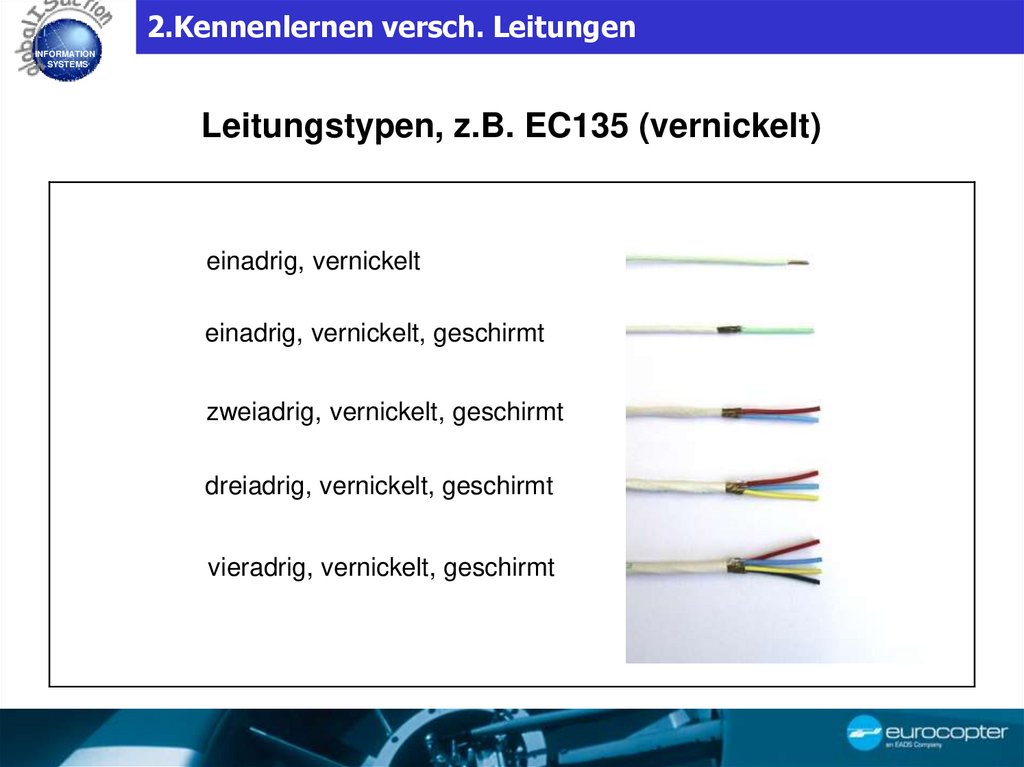

Leitungstypen, z.B. EC135 (vernickelt)
einadrig, vernickelt
einadrig, vernickelt, geschirmt
zweiadrig, vernickelt, geschirmt
dreiadrig, vernickelt, geschirmt
vieradrig, vernickelt, geschirmt

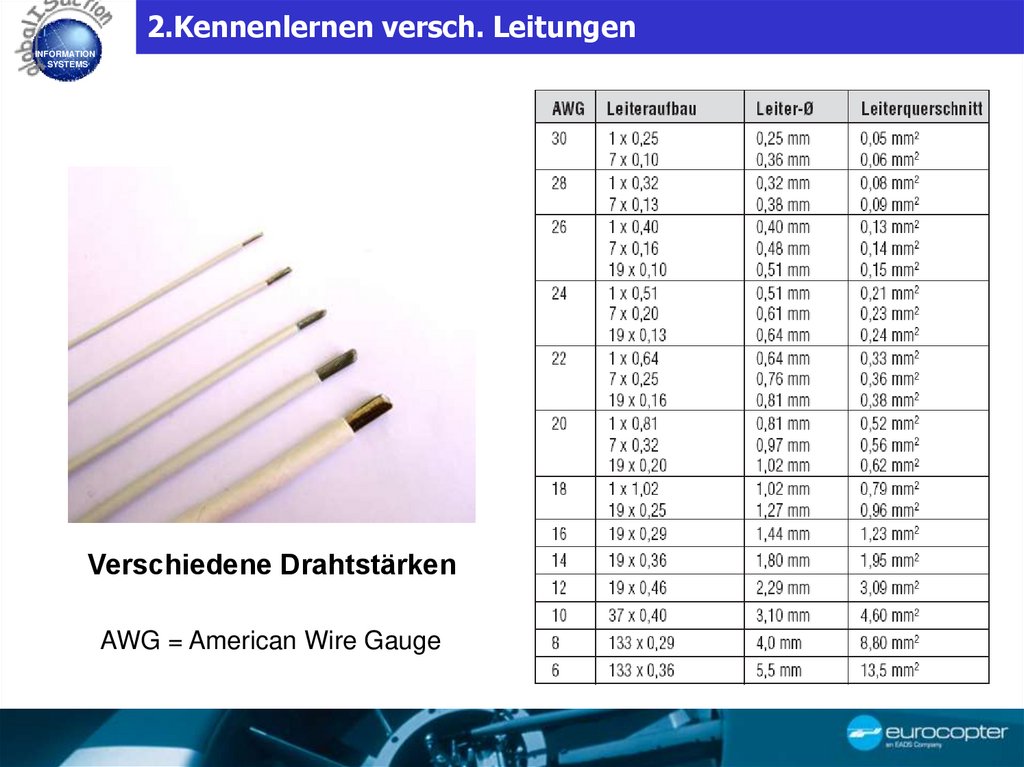

15. 2.Kennenlernen versch. Leitungen

INFORMATION
SYSTEMS
Verschiedene Drahtstärken
AWG = American Wire Gauge

16. 2.Kennenlernen versch. Leitungen

INFORMATION
SYSTEMS

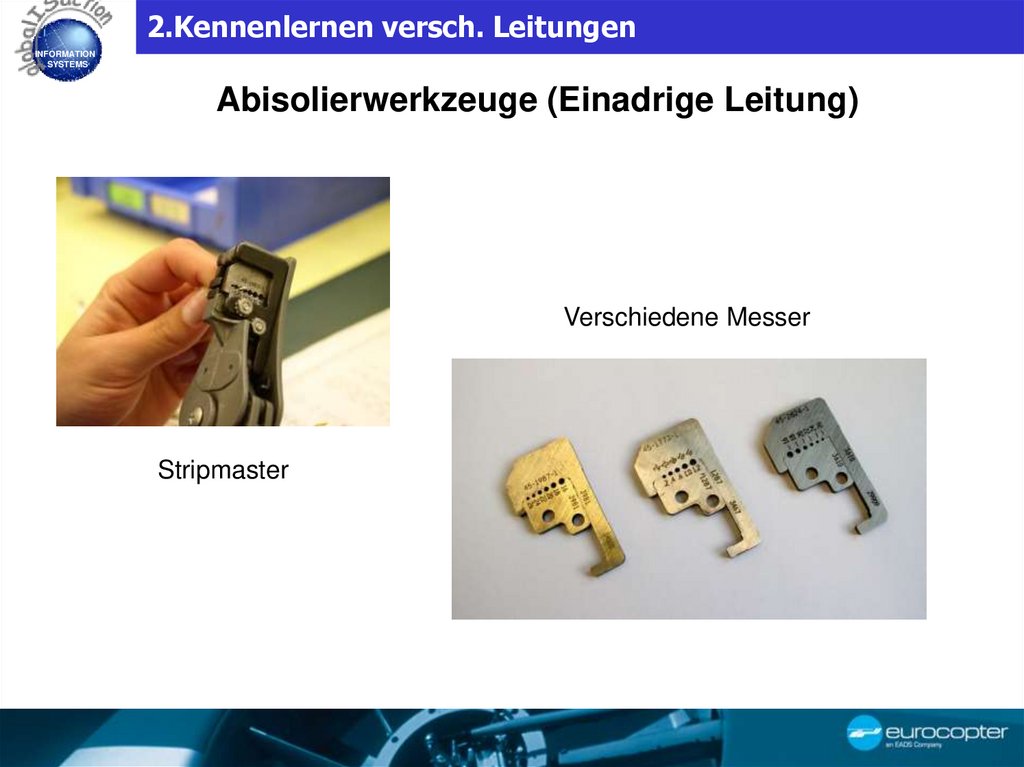

Abisolierwerkzeuge (Einadrige Leitung)
Verschiedene Messer
Stripmaster

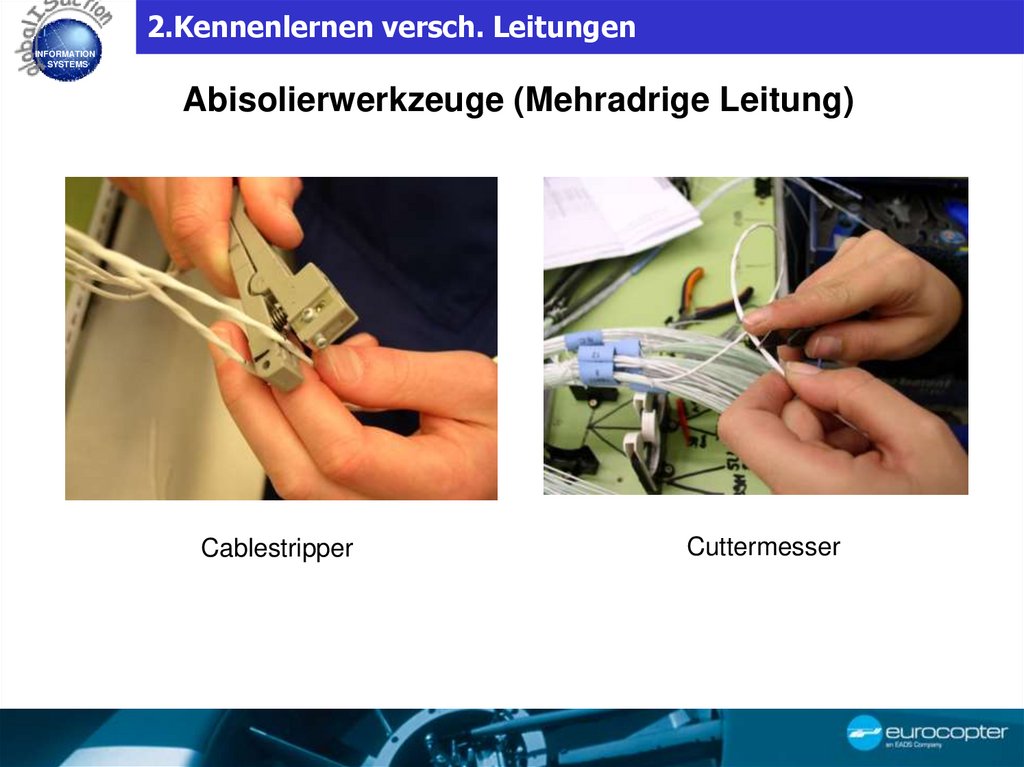

17. 2.Kennenlernen versch. Leitungen

INFORMATION
SYSTEMS
Abisolierwerkzeuge (Mehradrige Leitung)
Cablestripper
Cuttermesser

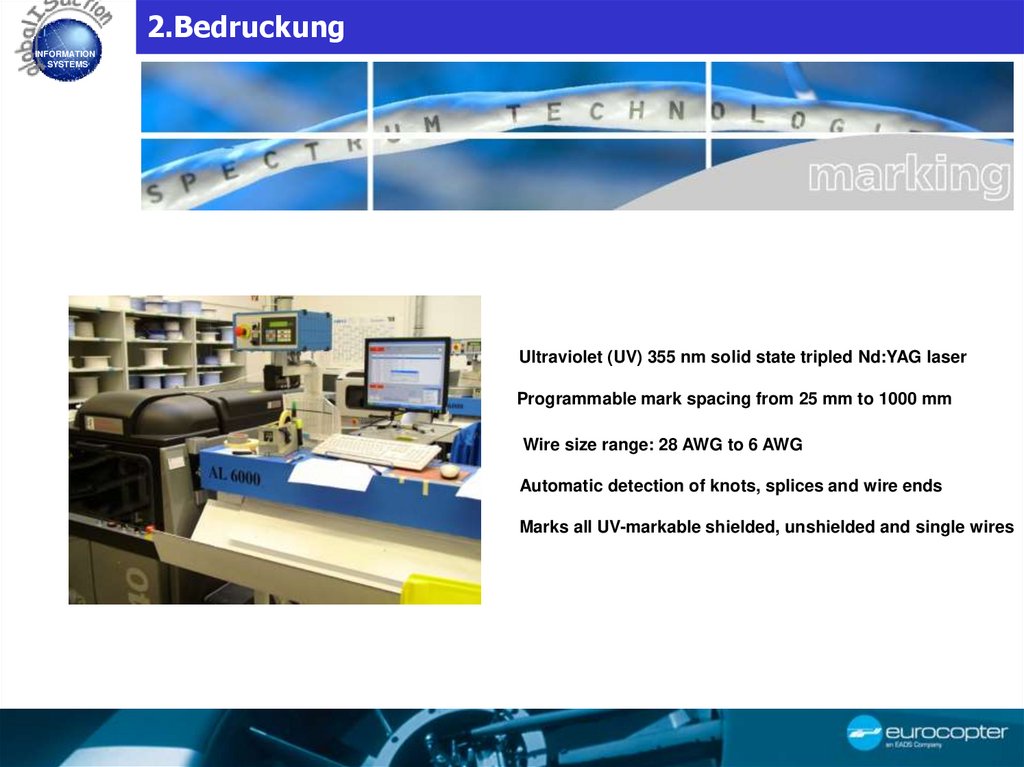

18. 2.Bedruckung

INFORMATION
SYSTEMS
Ultraviolet (UV) 355 nm solid state tripled Nd:YAG laser
Programmable mark spacing from 25 mm to 1000 mm
Wire size range: 28 AWG to 6 AWG
Automatic detection of knots, splices and wire ends
Marks all UV-markable shielded, unshielded and single wires

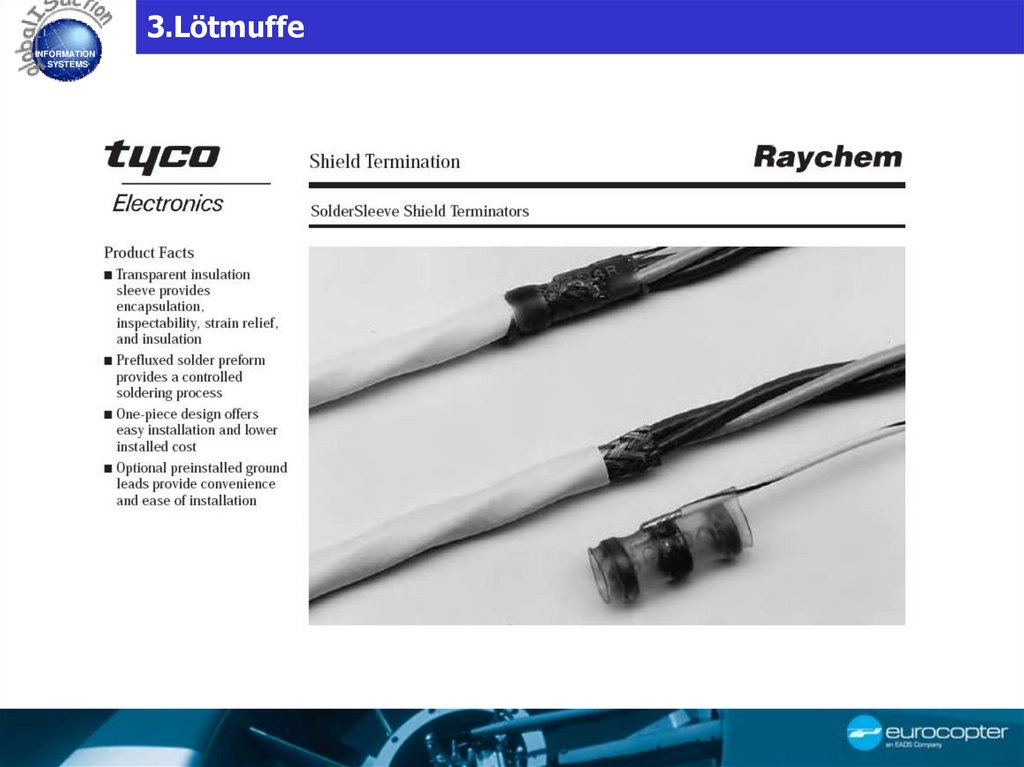

19. 3.Lötmuffe

INFORMATION
SYSTEMS

20. 3.Lötmuffe

INFORMATION
SYSTEMS

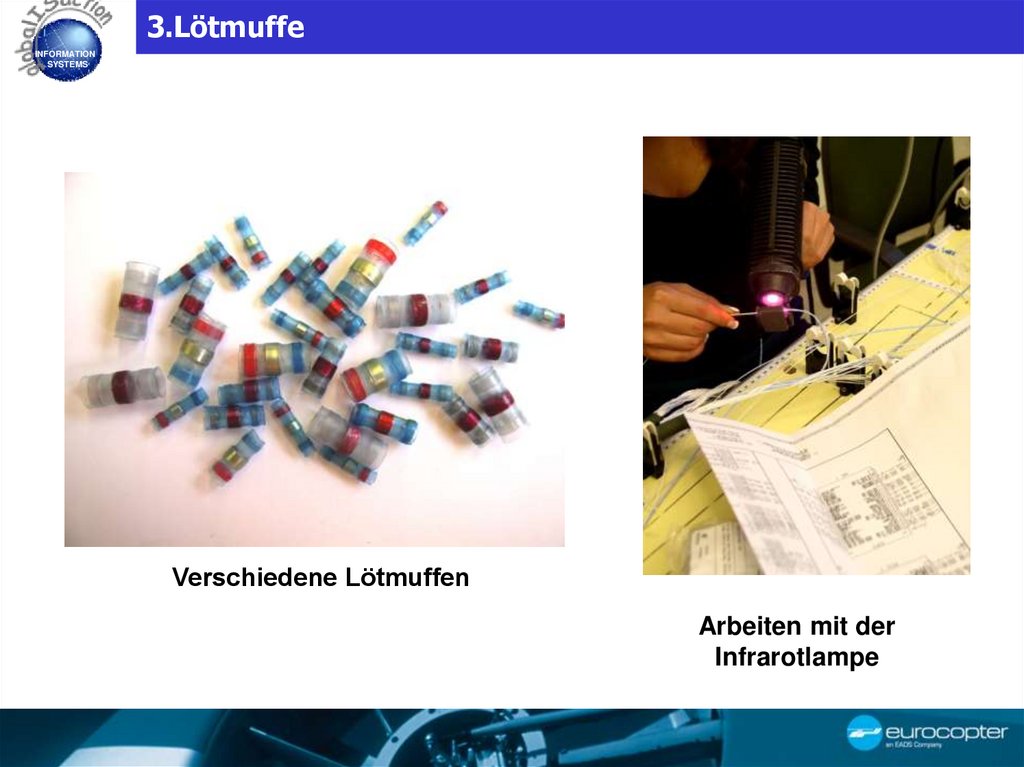

Verschiedene Lötmuffen
Arbeiten mit der
Infrarotlampe

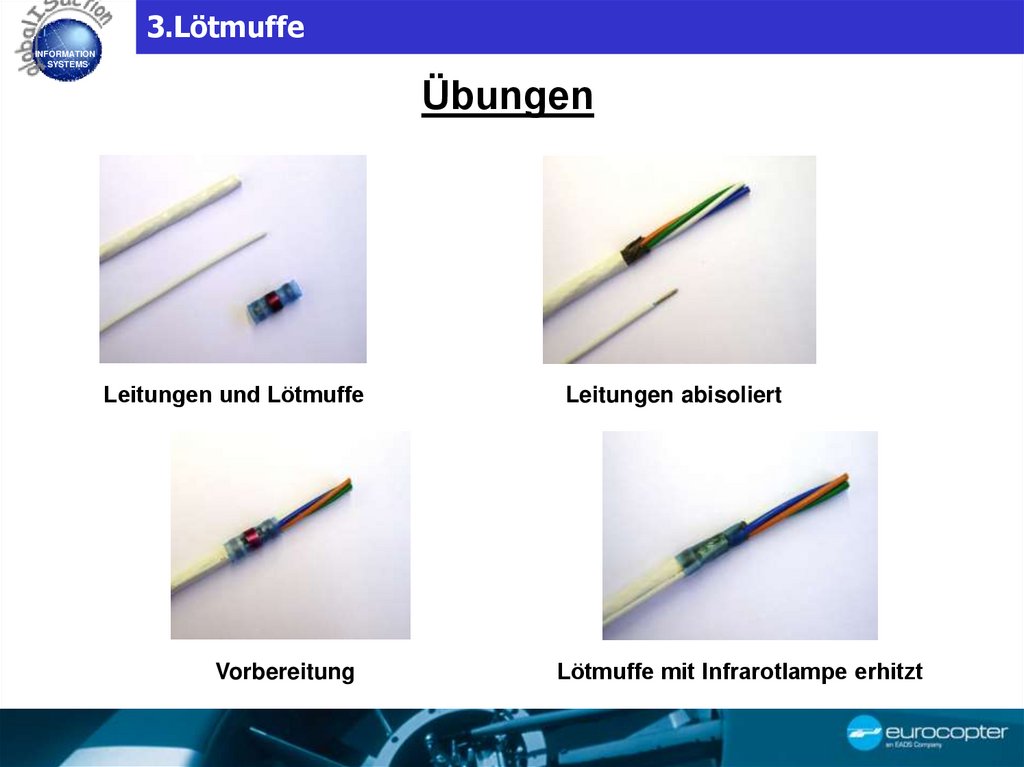

21. 3.Lötmuffe

INFORMATION
SYSTEMS
Übungen
Leitungen und Lötmuffe
Vorbereitung
Leitungen abisoliert
Lötmuffe mit Infrarotlampe erhitzt

22. 3.Lötmuffe

INFORMATION
SYSTEMS

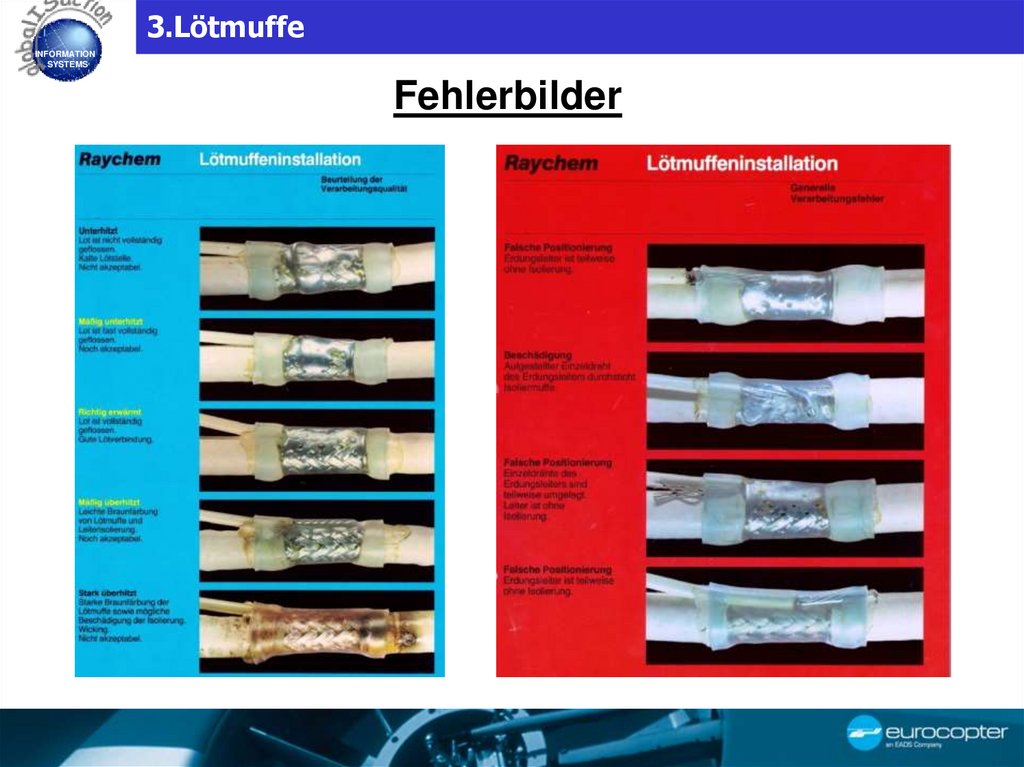

Fehlerbilder

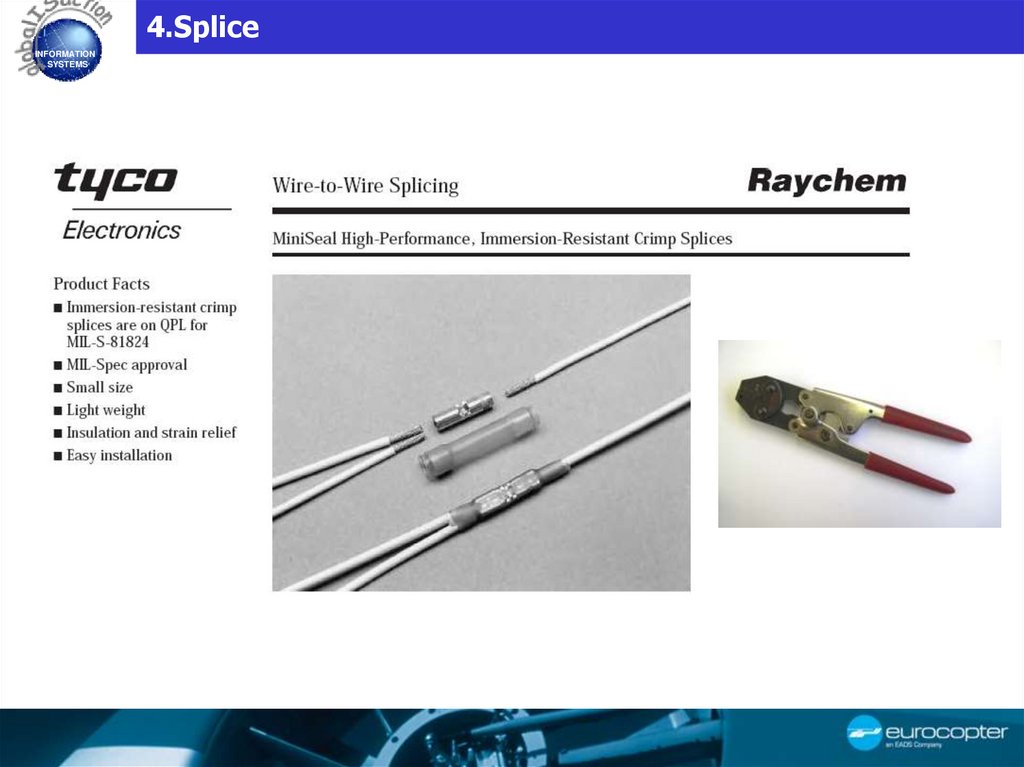

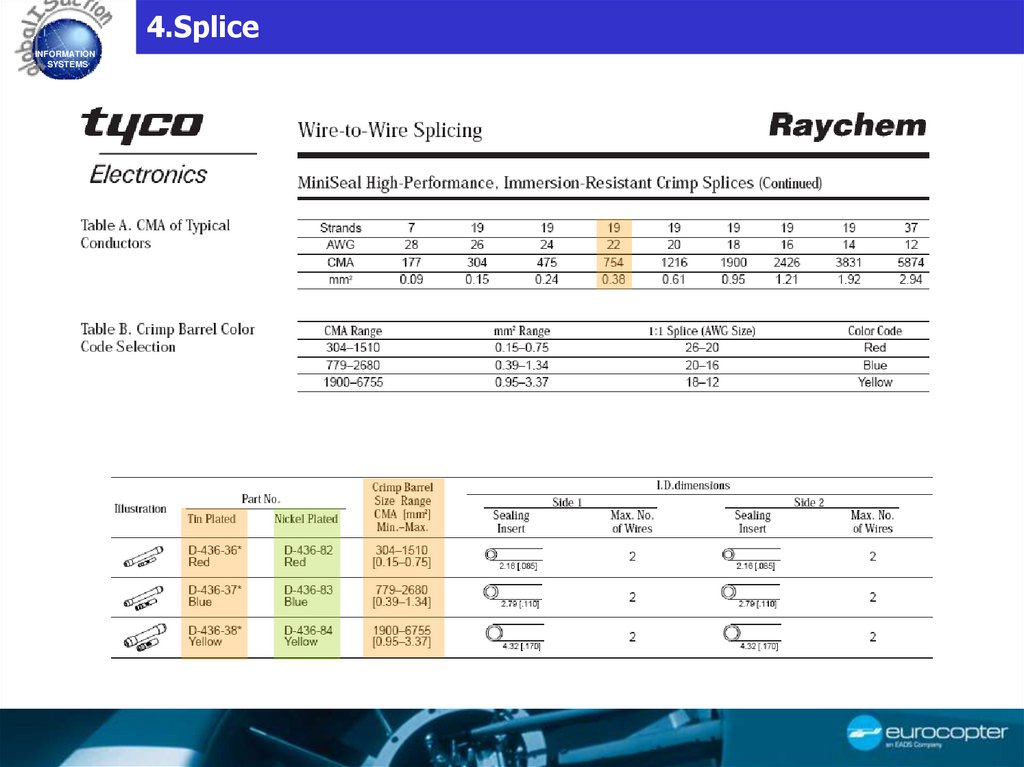

23. 4.Splice

INFORMATION
SYSTEMS

24. 4.Splice

INFORMATION
SYSTEMS

25. 4.Splice

INFORMATION
SYSTEMS

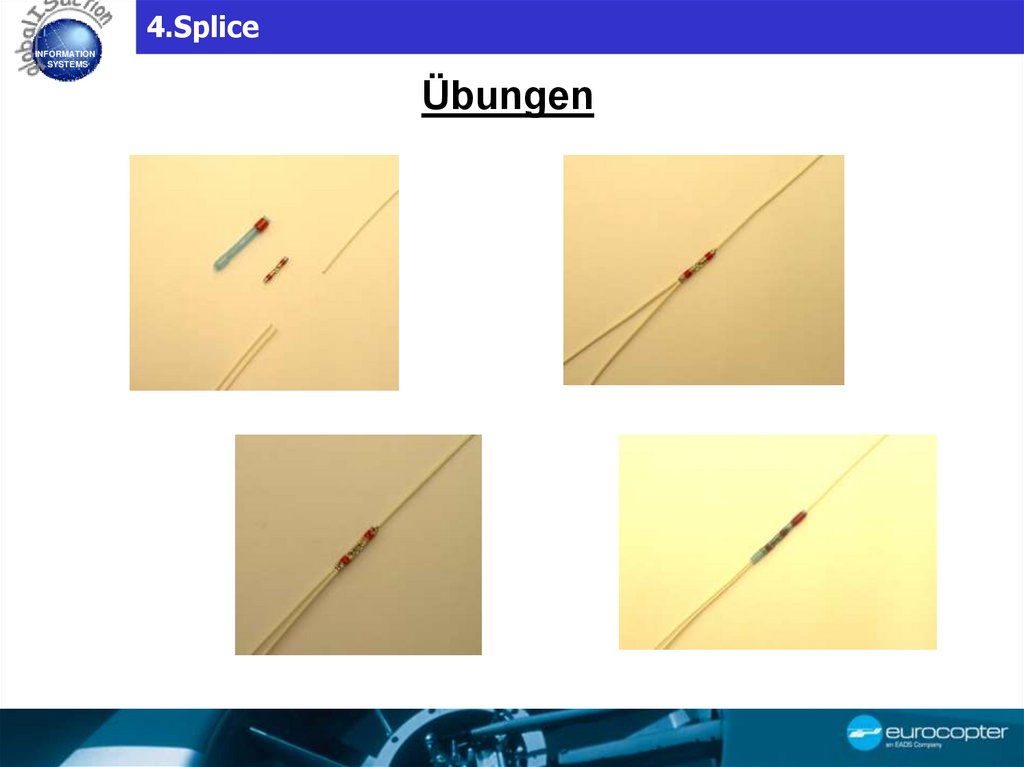

Übungen

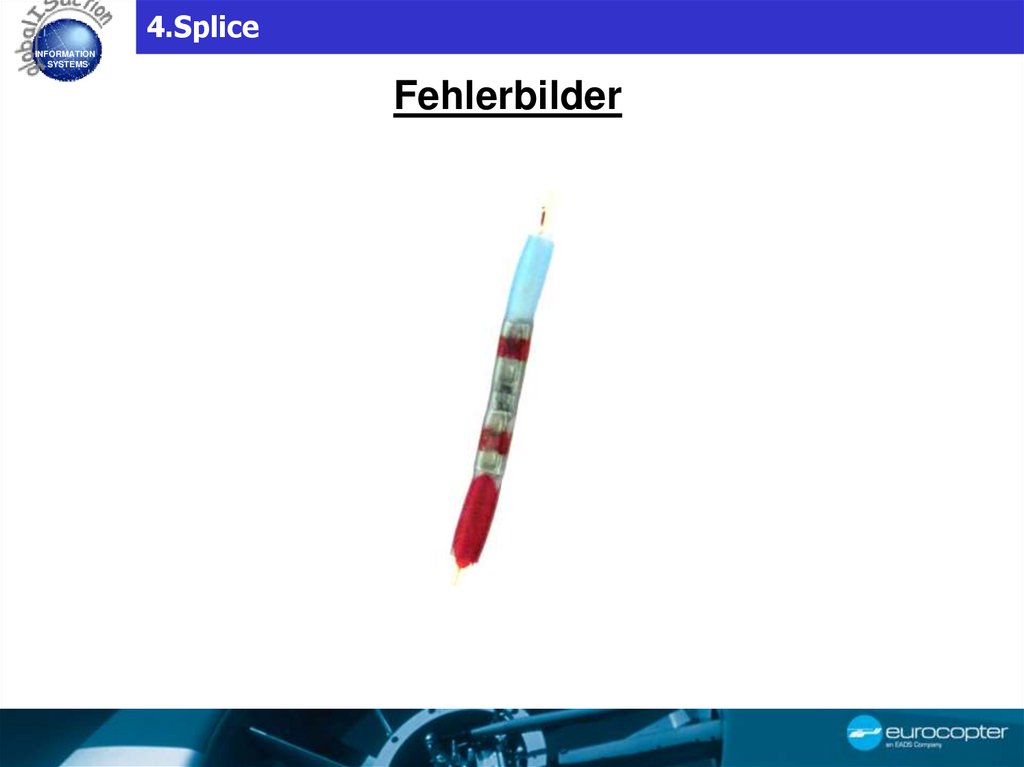

26. 4.Splice

INFORMATION
SYSTEMS
Fehlerbilder

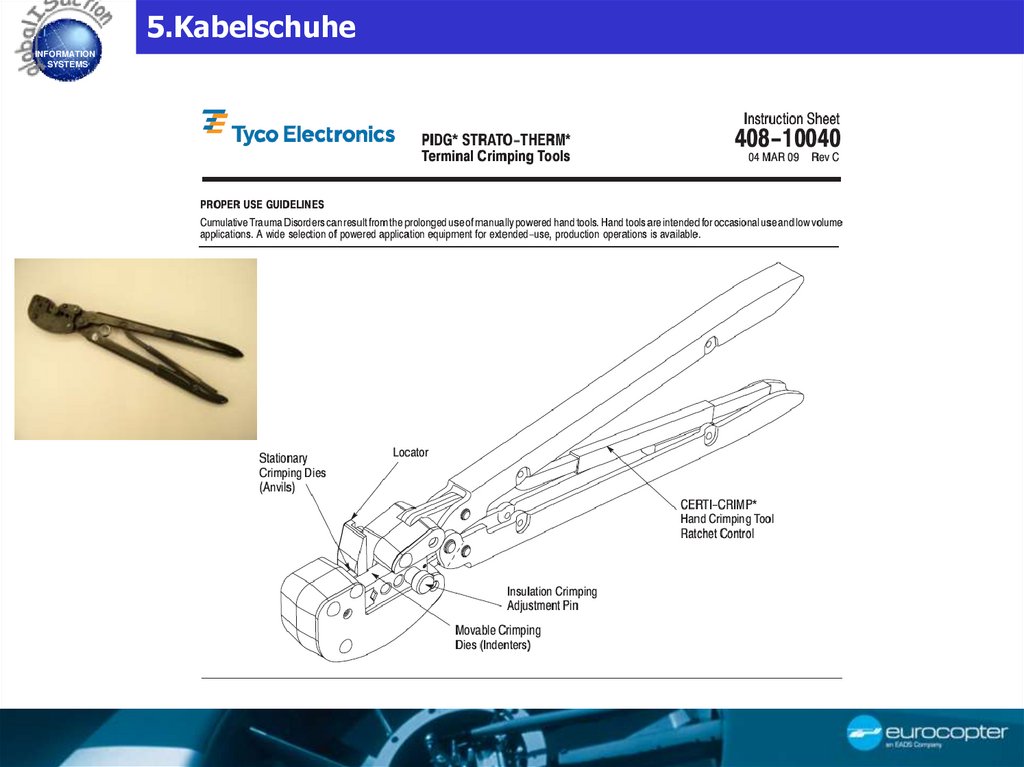

27. 5.Kabelschuhe

INFORMATION
SYSTEMS

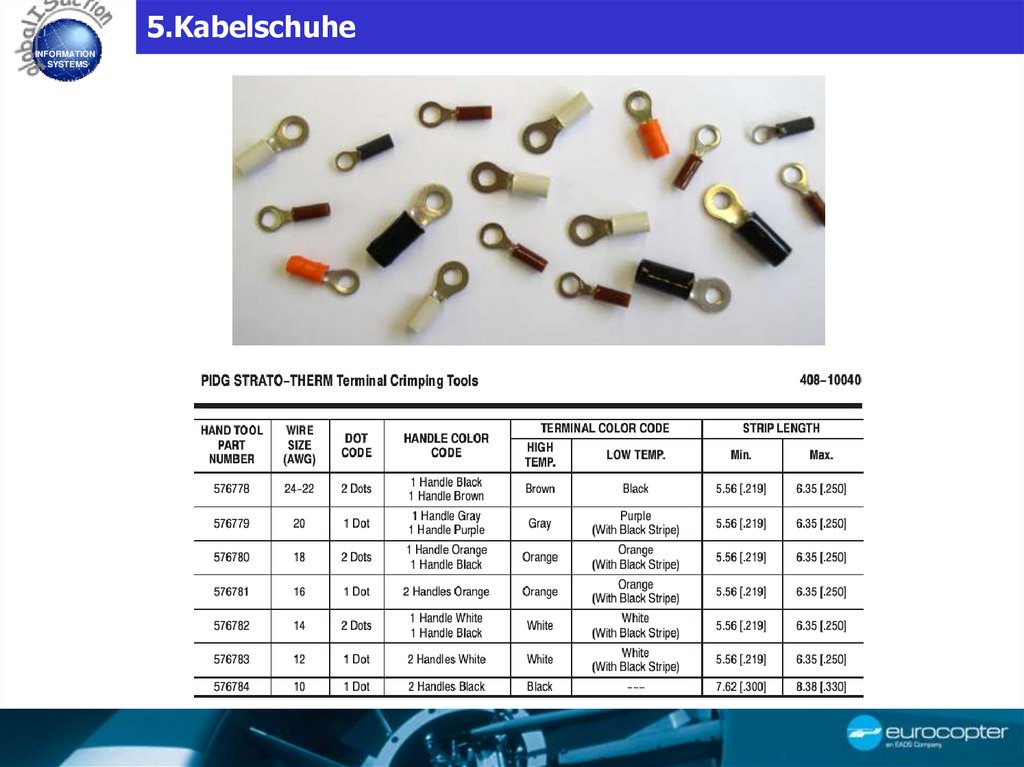

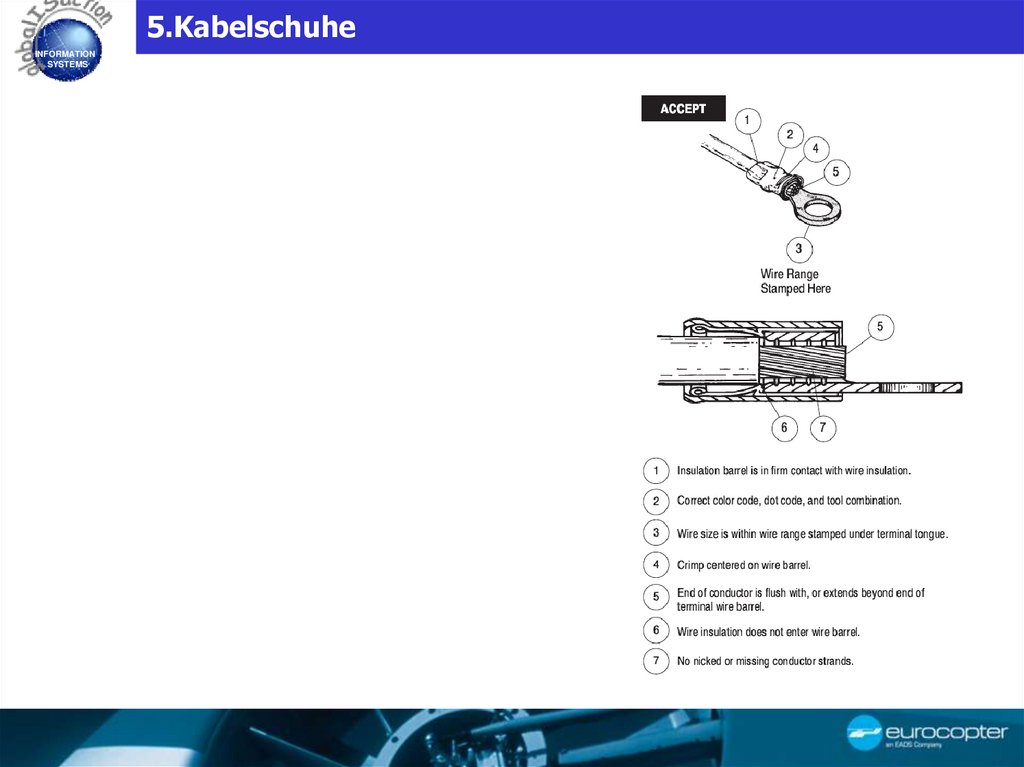

28. 5.Kabelschuhe

INFORMATION
SYSTEMS

29. 5.Kabelschuhe

INFORMATION
SYSTEMS

30. 5.Kabelschuhe

INFORMATION
SYSTEMS

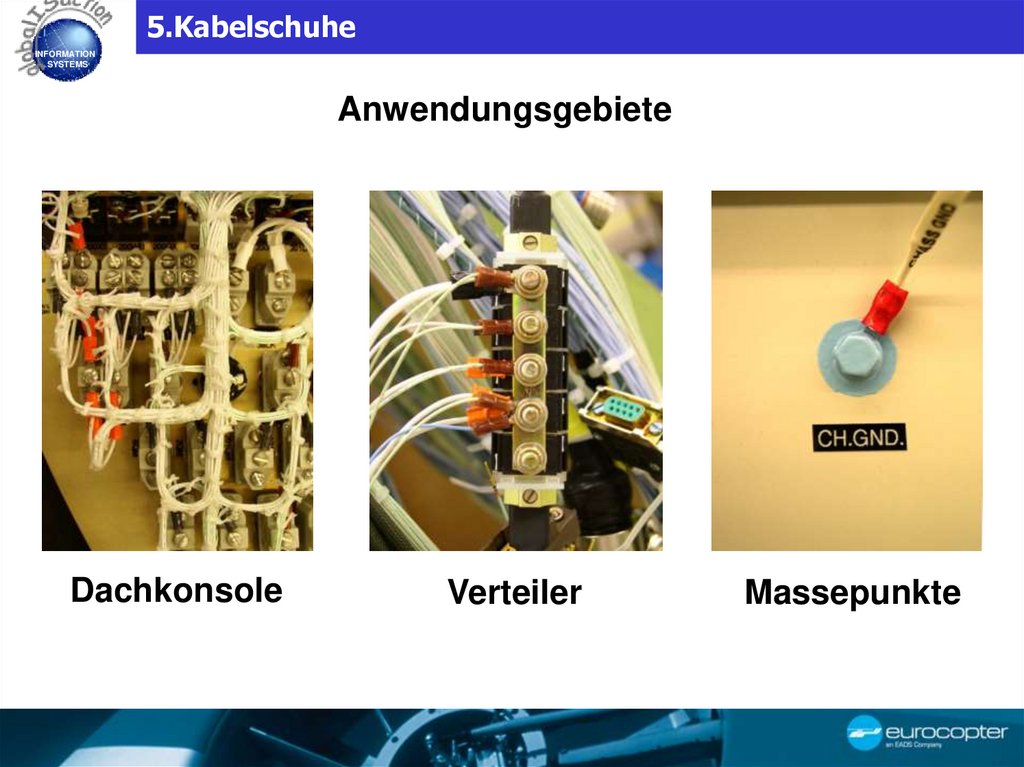

Anwendungsgebiete
Dachkonsole
Verteiler
Massepunkte

31. 5.Kabelschuhe

INFORMATION
SYSTEMS
Übungen

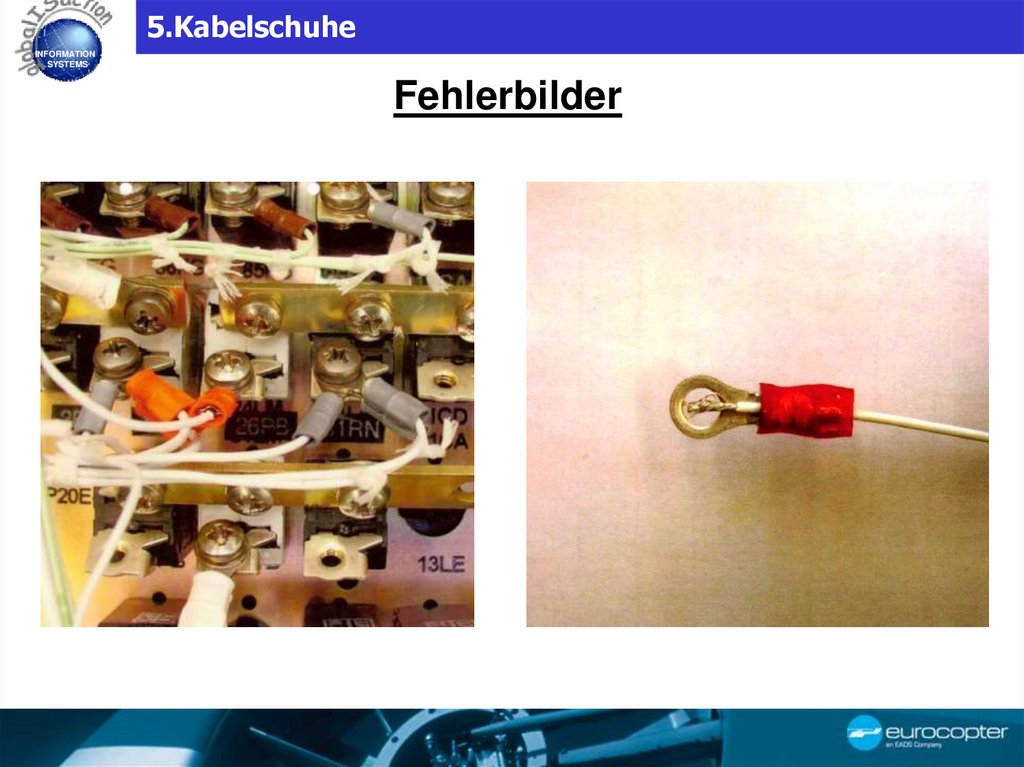

32. 5.Kabelschuhe

INFORMATION
SYSTEMS
Fehlerbilder

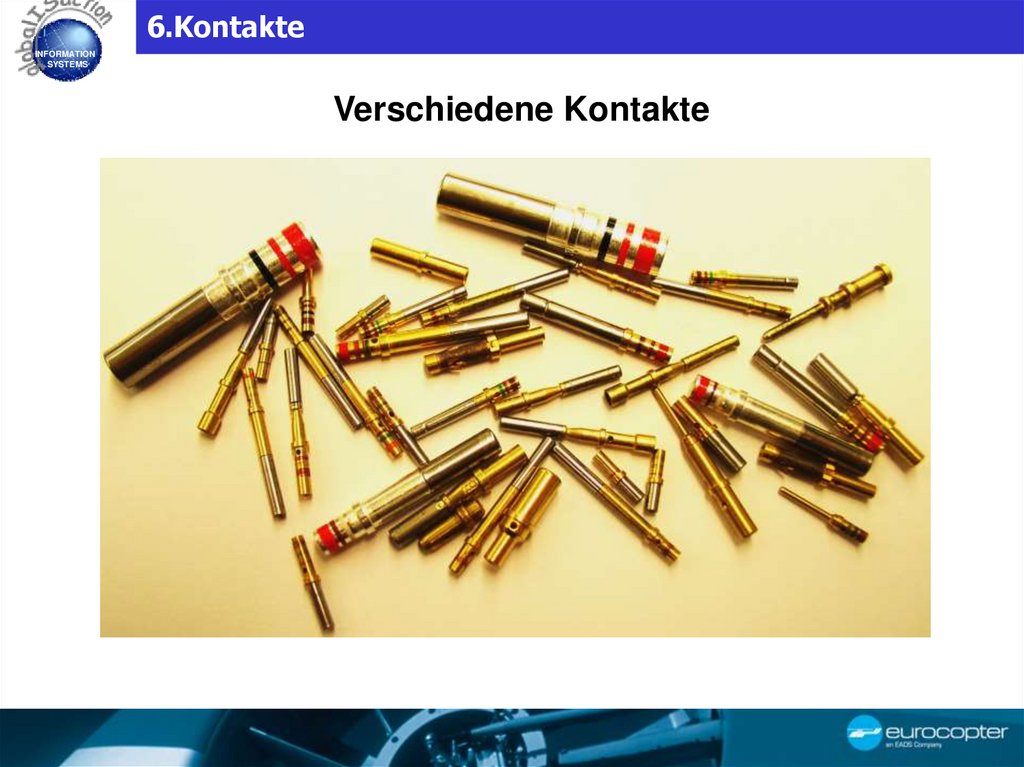

33. 6.Kontakte

INFORMATION
SYSTEMS
Verschiedene Kontakte

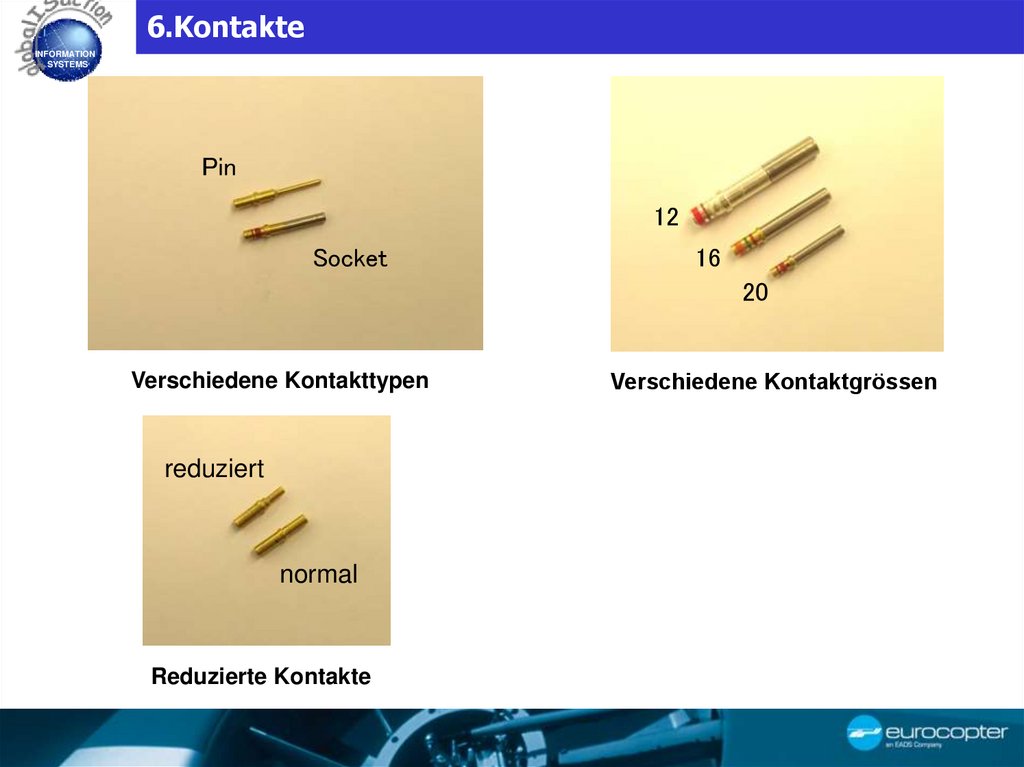

34. 6.Kontakte

INFORMATION
SYSTEMS
Pin
12
Socket
16
20
Verschiedene Kontakttypen
reduziert
normal
Reduzierte Kontakte
Verschiedene Kontaktgrössen

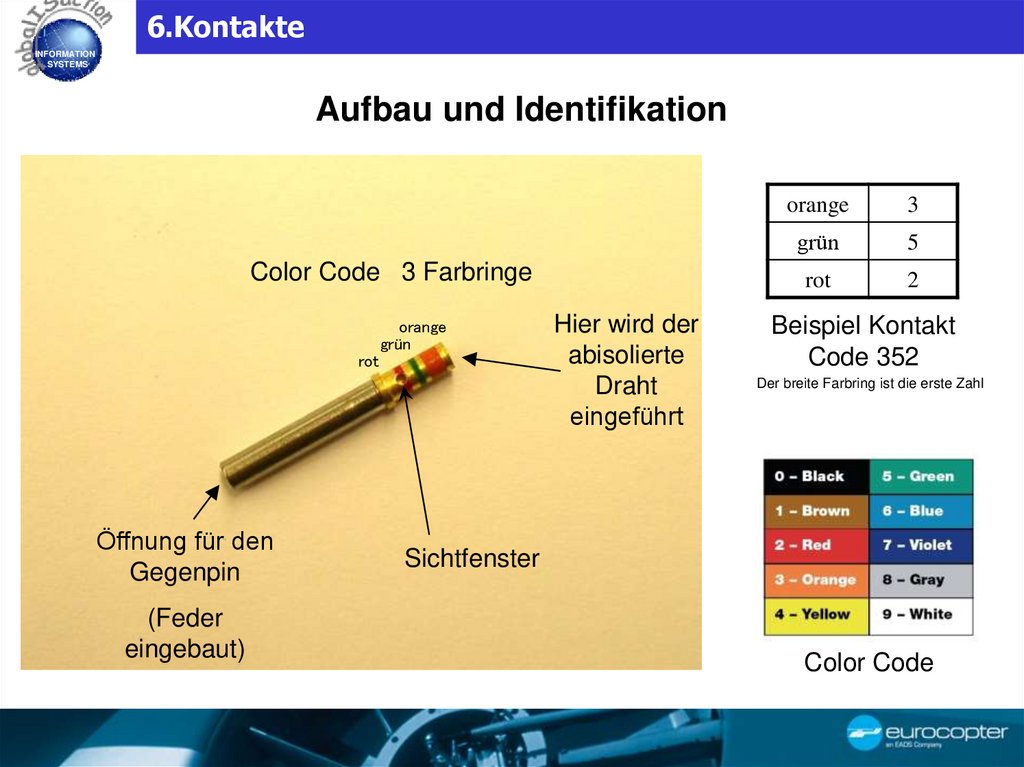

35. 6.Kontakte

INFORMATION
SYSTEMS
Aufbau und Identifikation
Color Code 3 Farbringe
rot
Öffnung für den
Gegenpin
(Feder
eingebaut)
orange
grün
Hier wird der
abisolierte
Draht
eingeführt
orange
3
grün
5
rot
2
Beispiel Kontakt
Code 352
Der breite Farbring ist die erste Zahl
Sichtfenster
Color Code

36. 6.Kontakte

INFORMATION
SYSTEMS

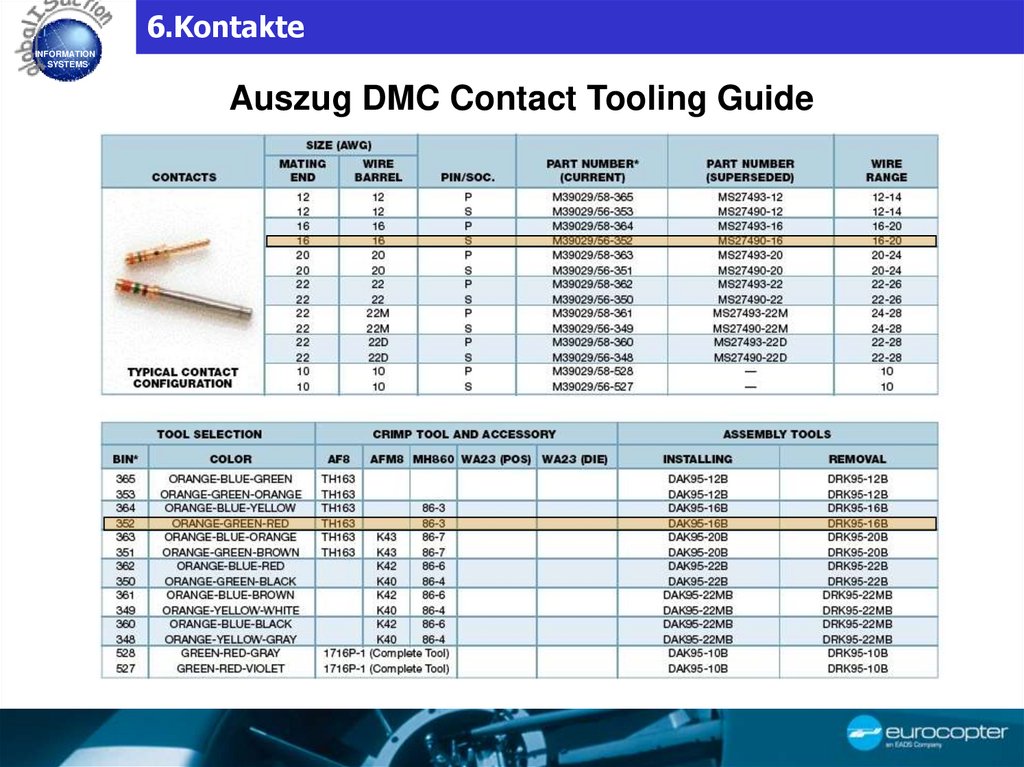

Auszug DMC Contact Tooling Guide

37. 6.Kontakte

INFORMATION
SYSTEMS

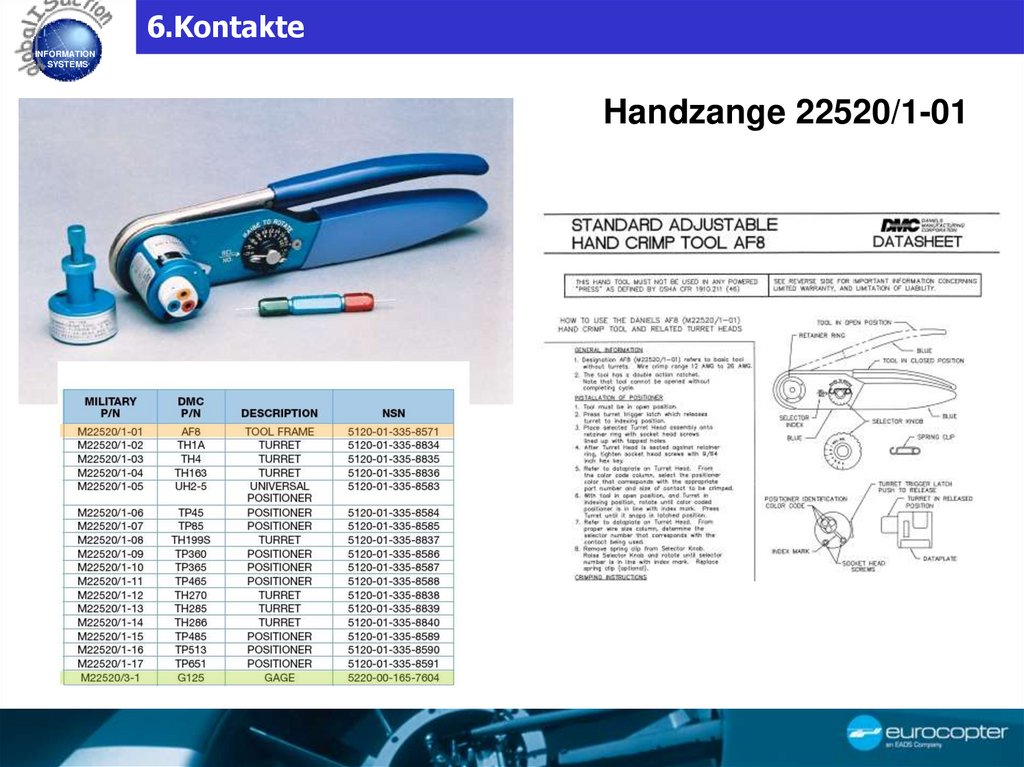

Handzange 22520/1-01

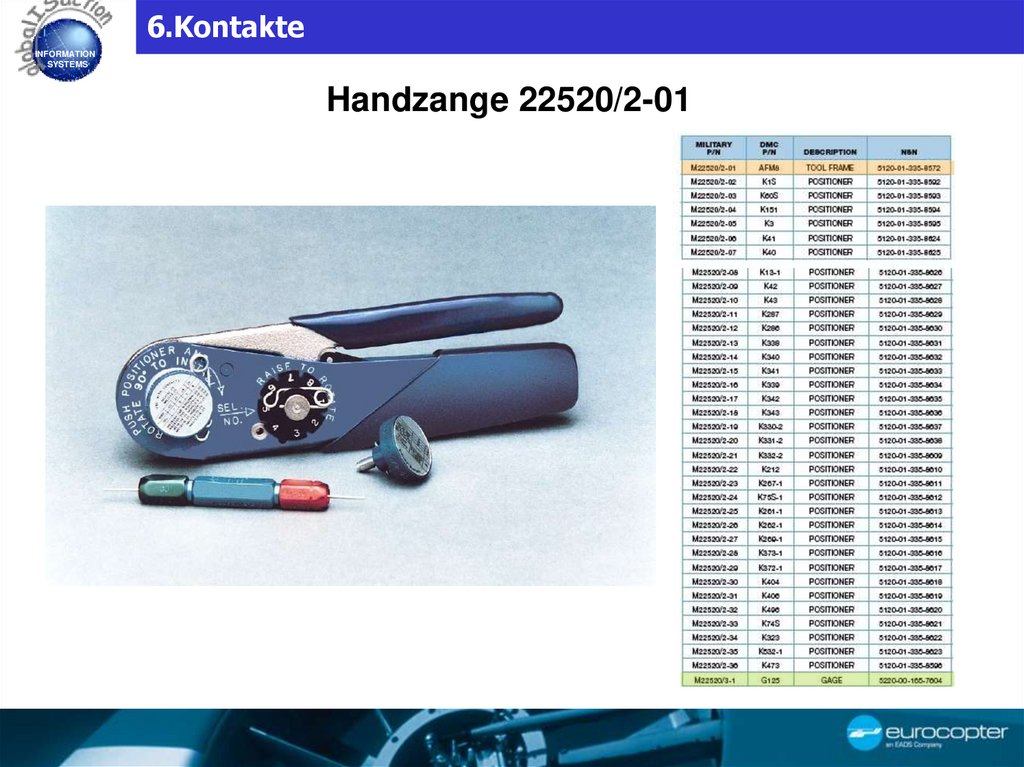

38. 6.Kontakte

INFORMATION
SYSTEMS
Handzange 22520/2-01

39. 6.Kontakte

INFORMATION
SYSTEMS
Übungen

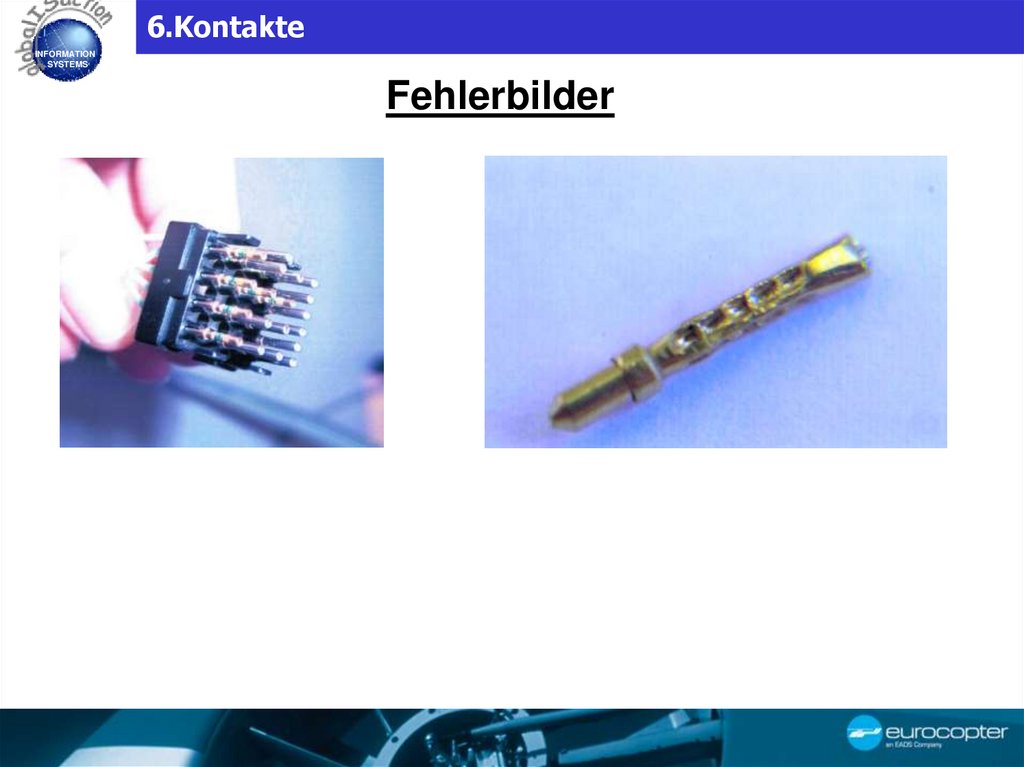

40. 6.Kontakte

INFORMATION
SYSTEMS
Fehlerbilder

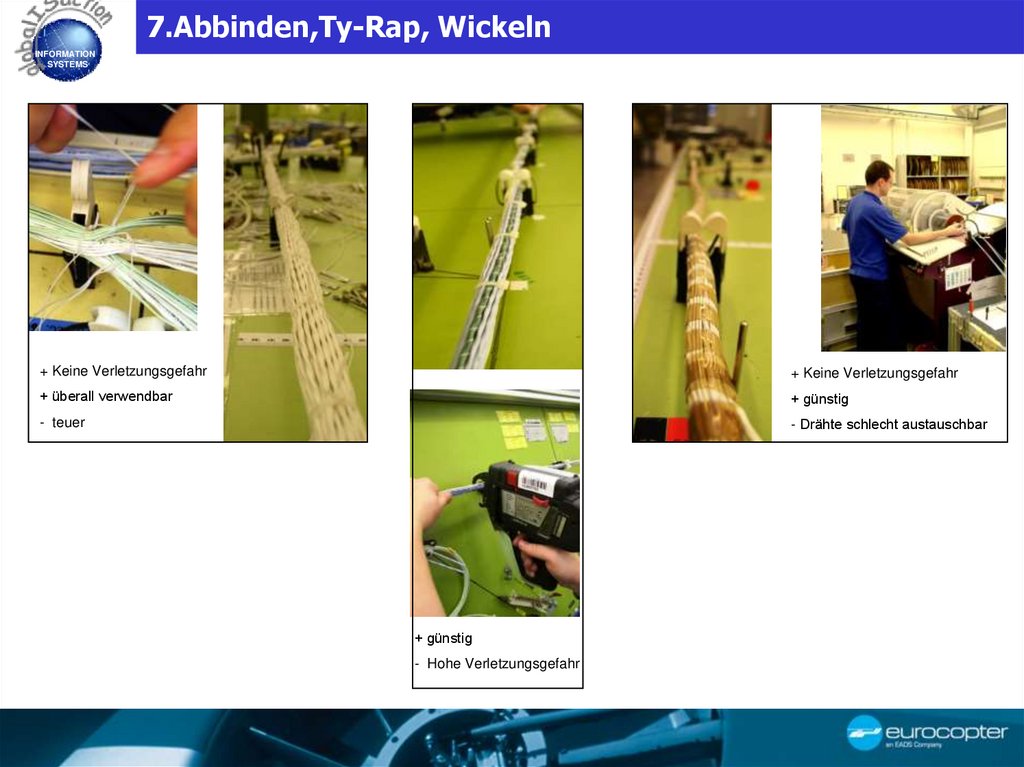

41. 7.Abbinden,Ty-Rap, Wickeln

INFORMATION
SYSTEMS
+ Keine Verletzungsgefahr
+ Keine Verletzungsgefahr
+ überall verwendbar
+ günstig
- teuer
- Drähte schlecht austauschbar
+ günstig
- Hohe Verletzungsgefahr

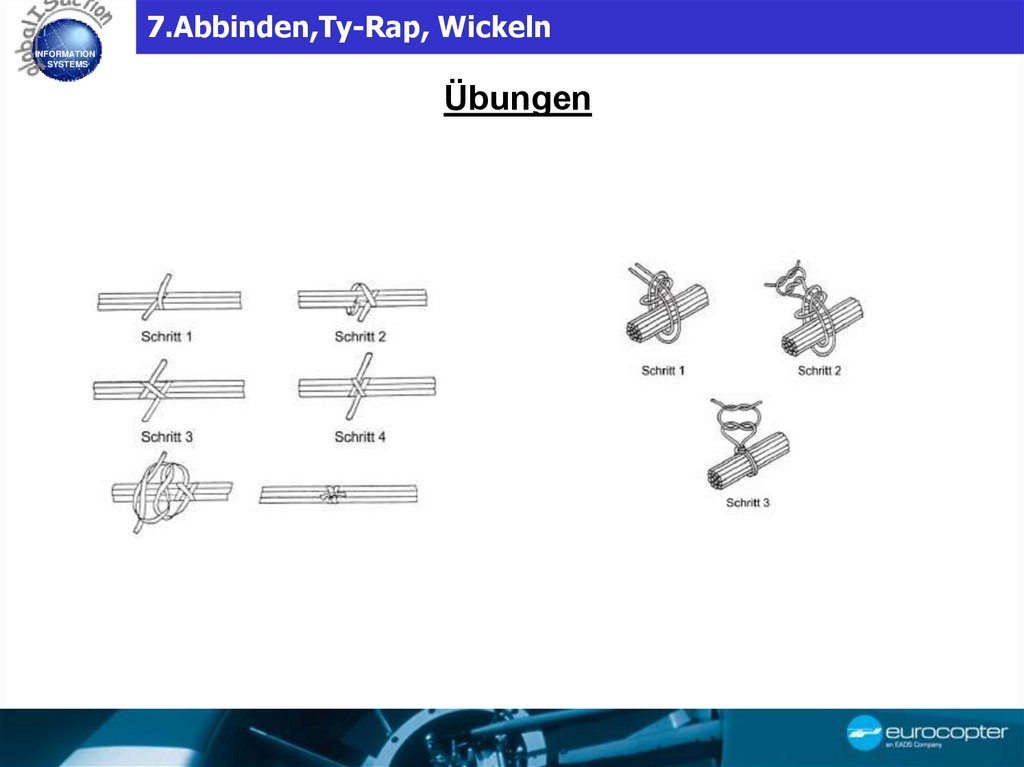

42. 7.Abbinden,Ty-Rap, Wickeln

INFORMATION
SYSTEMS
Übungen

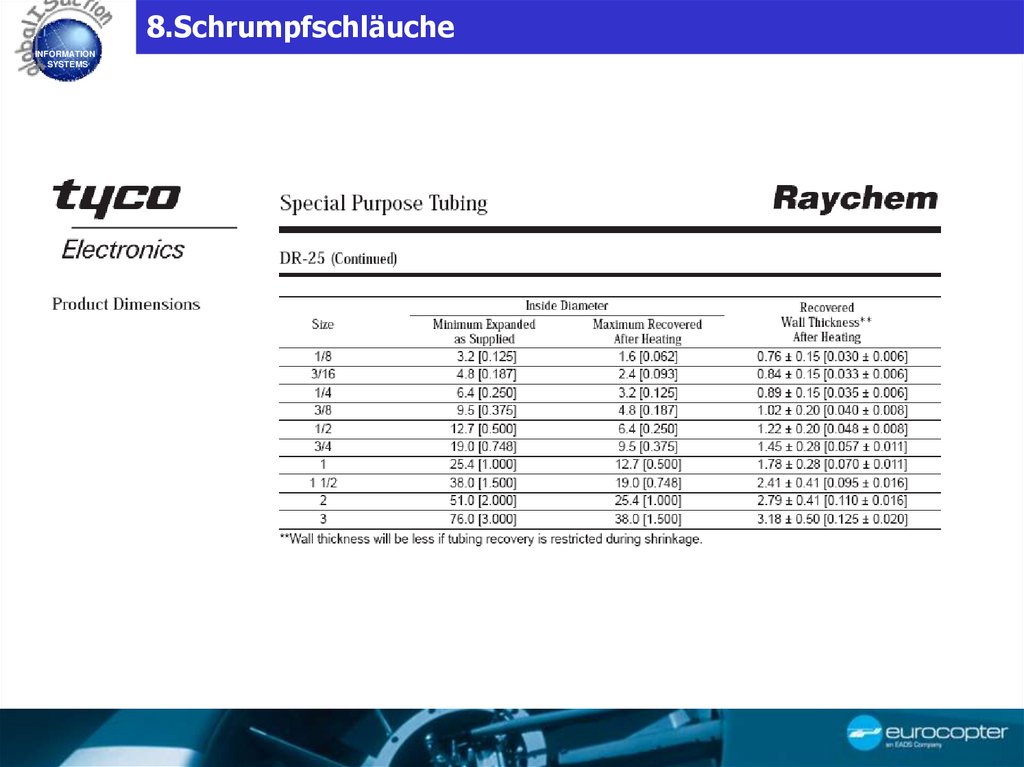

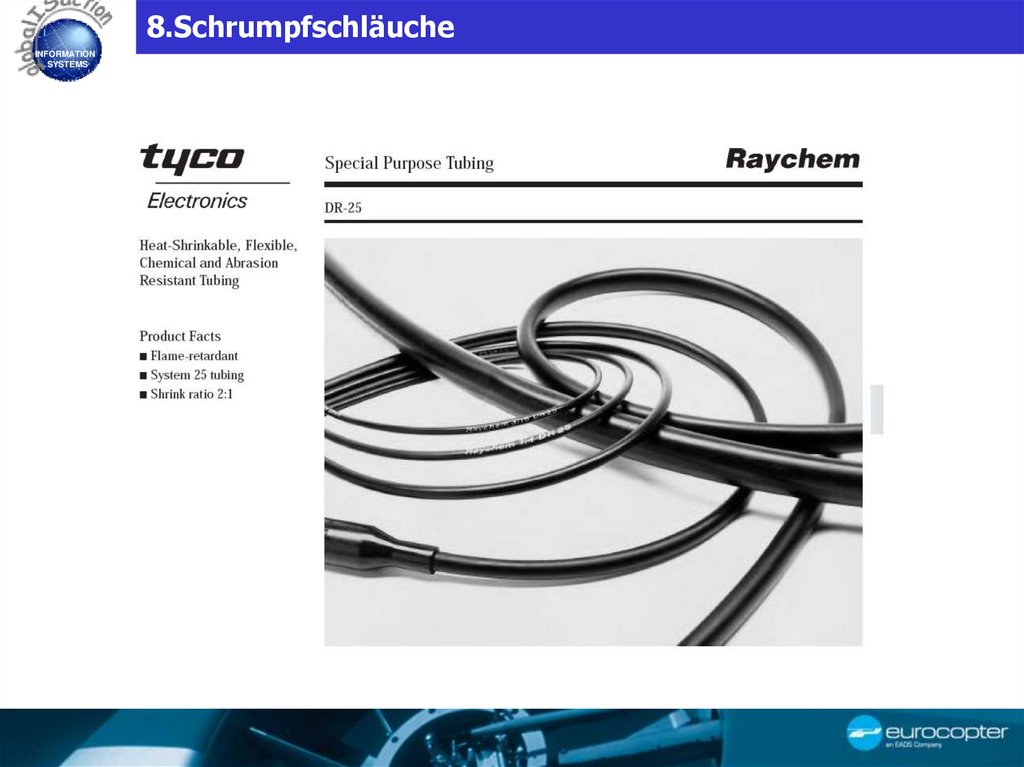

43. 8.Schrumpfschläuche

INFORMATION
SYSTEMS

44. 8.Schrumpfschläuche

INFORMATION
SYSTEMS

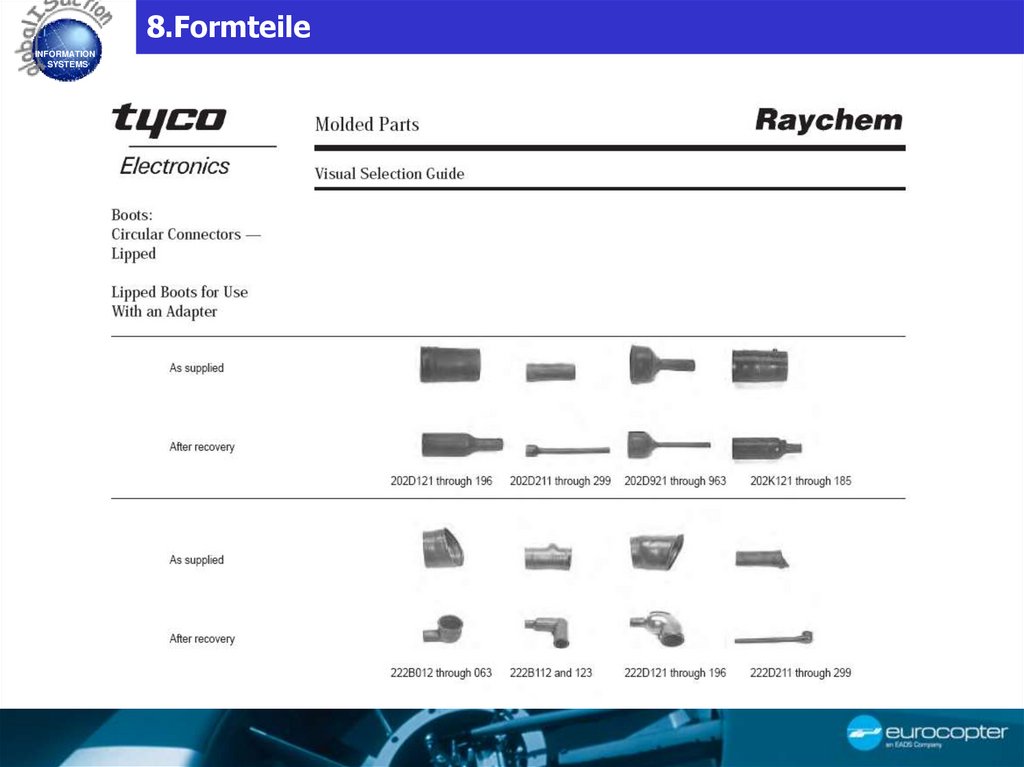

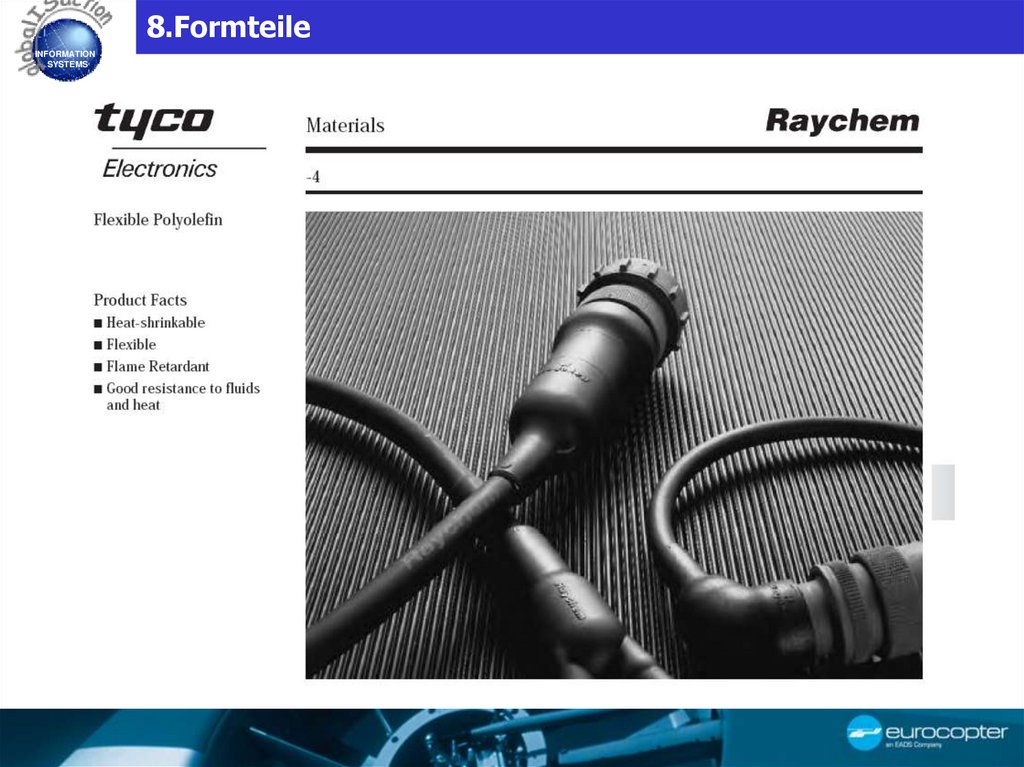

45. 8.Formteile

INFORMATION
SYSTEMS

46. 8.Formteile

INFORMATION
SYSTEMS

47. 8.Formteile

INFORMATION
SYSTEMS

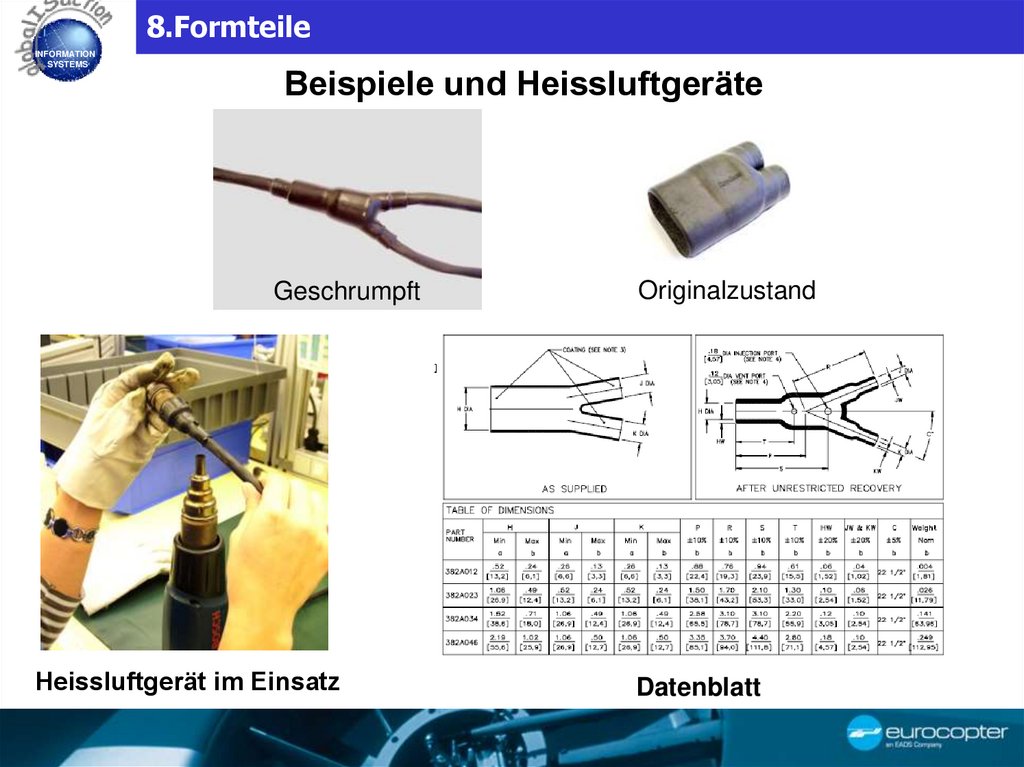

Beispiele und Heissluftgeräte
Geschrumpft
Heissluftgerät im Einsatz
Originalzustand
Datenblatt

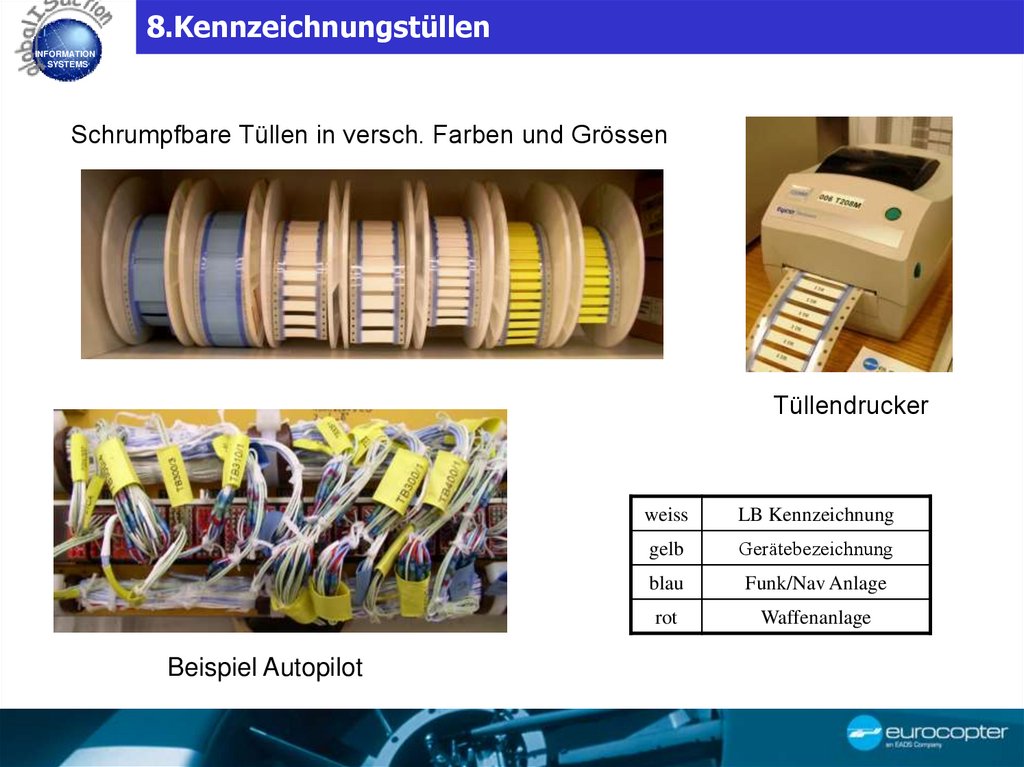

48. 8.Kennzeichnungstüllen

INFORMATION
SYSTEMS
Schrumpfbare Tüllen in versch. Farben und Grössen
Tüllendrucker
Beispiel Autopilot
weiss
LB Kennzeichnung
gelb
Gerätebezeichnung
blau
Funk/Nav Anlage
rot
Waffenanlage

49. 9. Stecker, Module, Relaissockel usw

INFORMATION
SYSTEMS

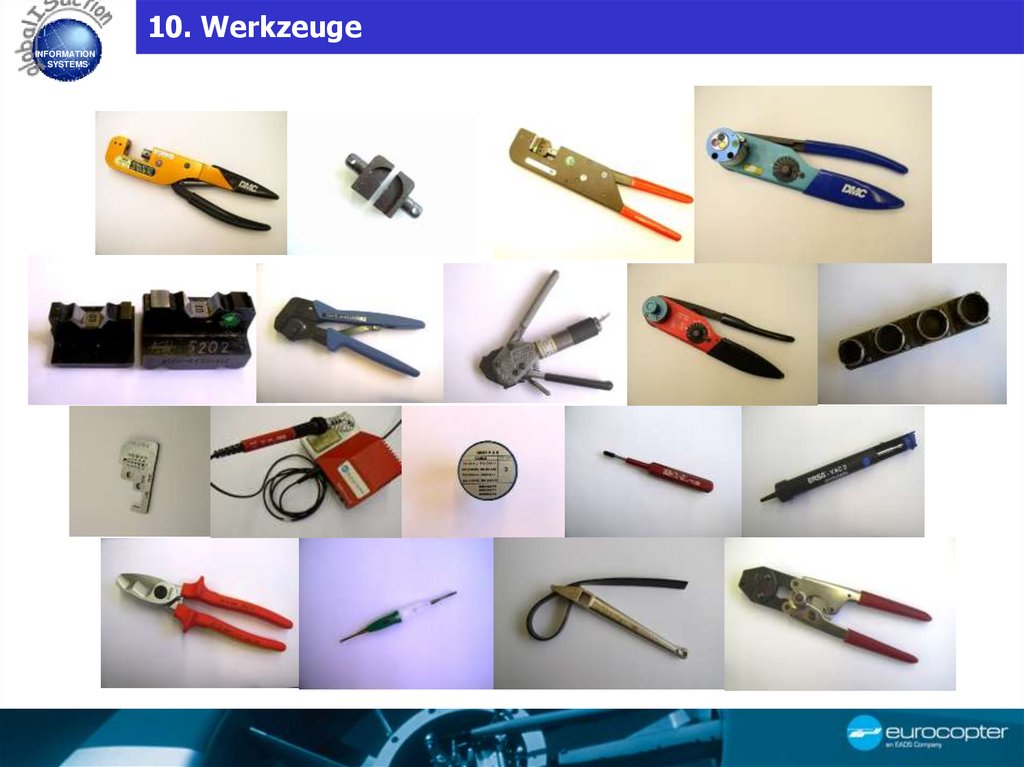

50. 10. Werkzeuge

INFORMATION
SYSTEMS

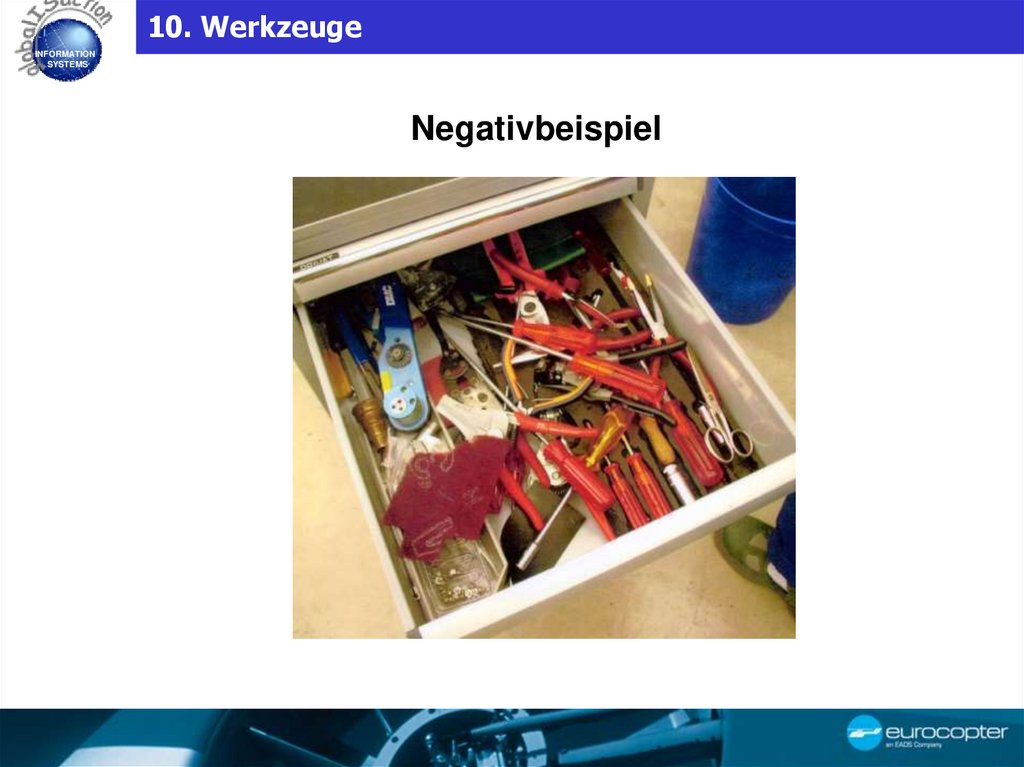

51. 10. Werkzeuge

INFORMATION
SYSTEMS
Negativbeispiel

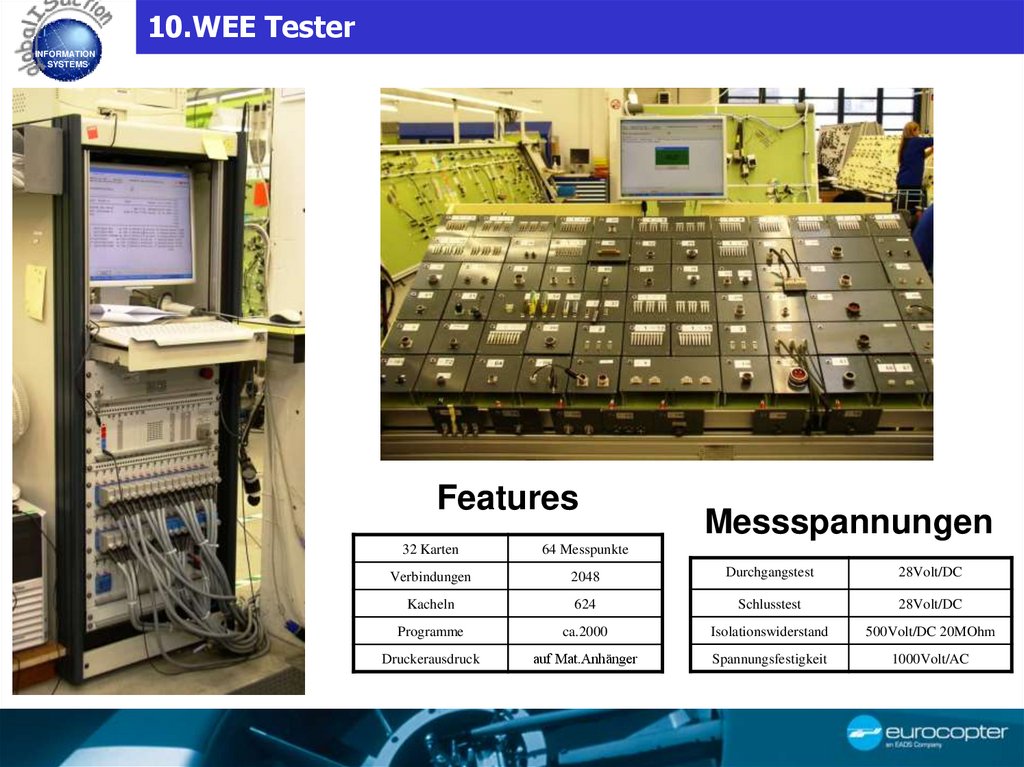

52. 10.WEE Tester

INFORMATION
SYSTEMS
Features
Messspannungen
32 Karten
64 Messpunkte
Verbindungen
2048
Durchgangstest
28Volt/DC
Kacheln
624
Schlusstest
28Volt/DC
Programme
ca.2000
Isolationswiderstand
500Volt/DC 20MOhm
Druckerausdruck
auf Mat.Anhänger
Spannungsfestigkeit
1000Volt/AC

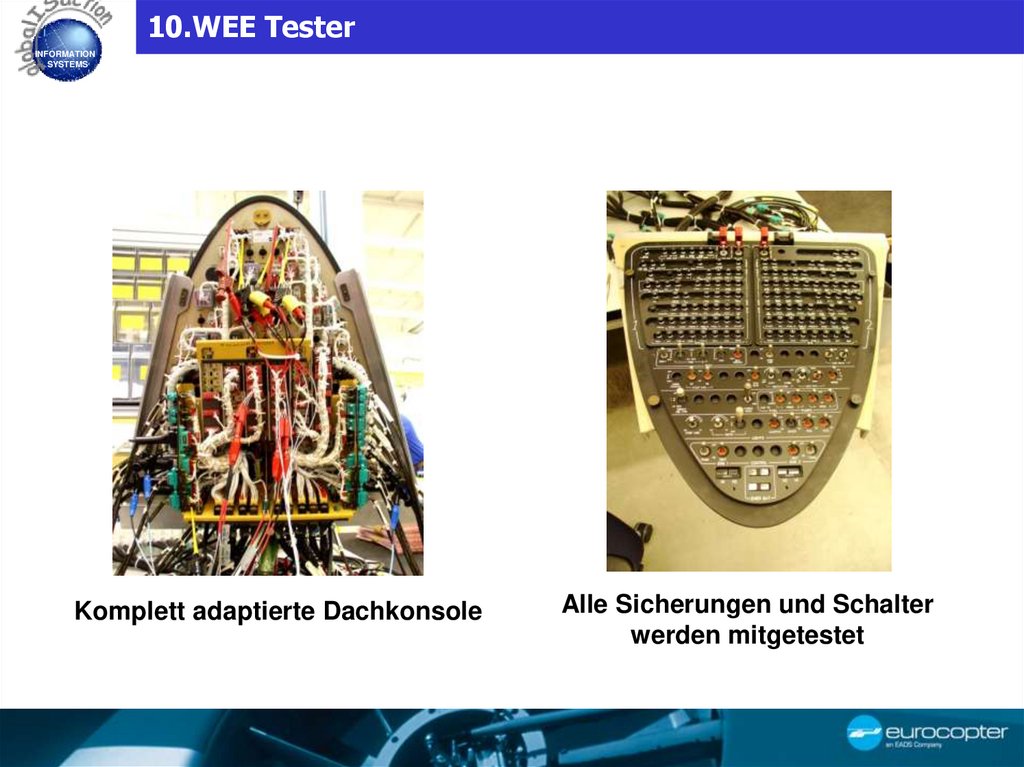

53. 10.WEE Tester

INFORMATION
SYSTEMS
Komplett adaptierte Dachkonsole
Alle Sicherungen und Schalter
werden mitgetestet

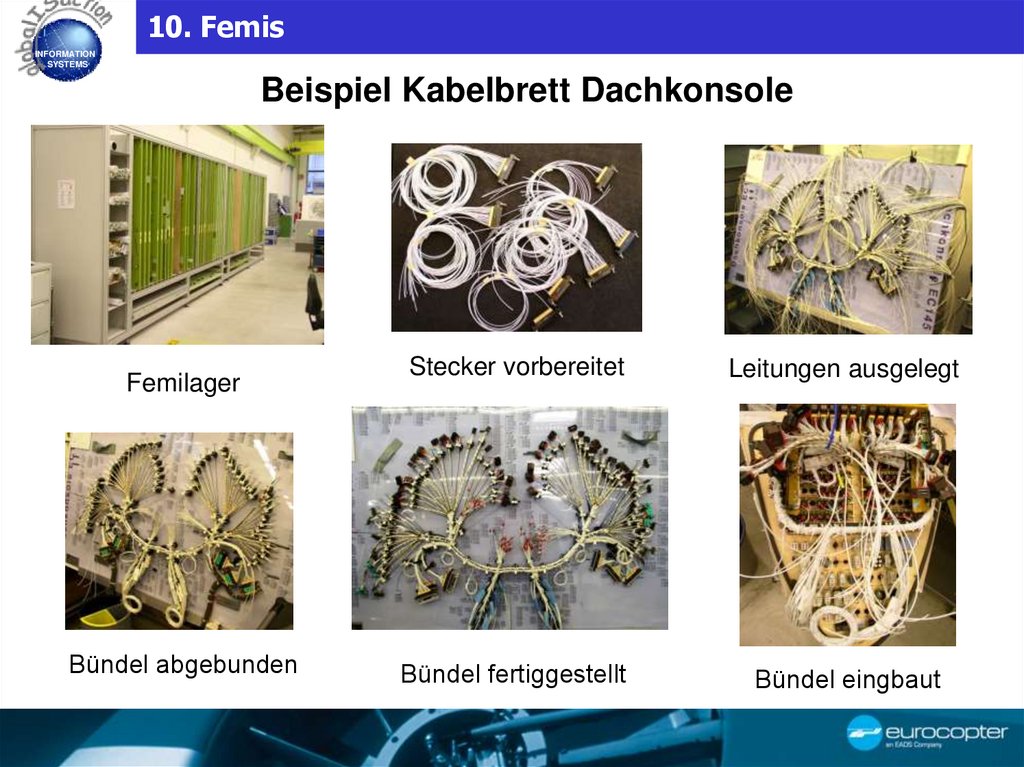

54. 10. Femis

INFORMATION
SYSTEMS
Beispiel Kabelbrett Dachkonsole
Femilager
Bündel abgebunden
Stecker vorbereitet
Leitungen ausgelegt
Bündel fertiggestellt
Bündel eingbaut

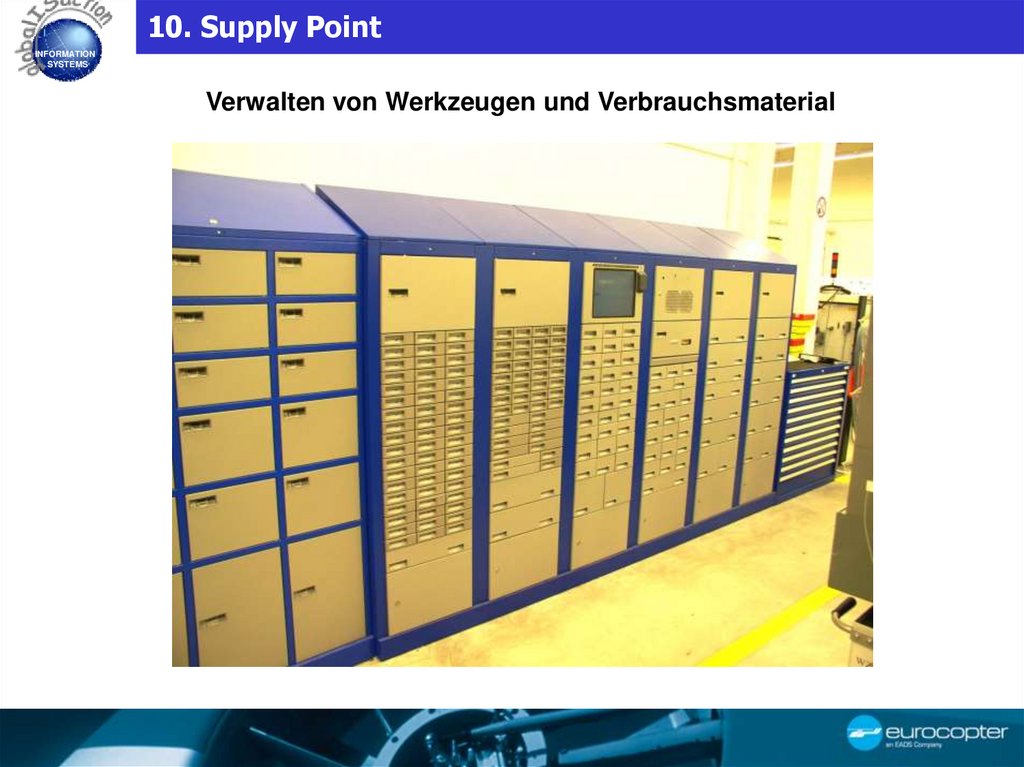

55. 10. Supply Point

INFORMATION
SYSTEMS
Verwalten von Werkzeugen und Verbrauchsmaterial

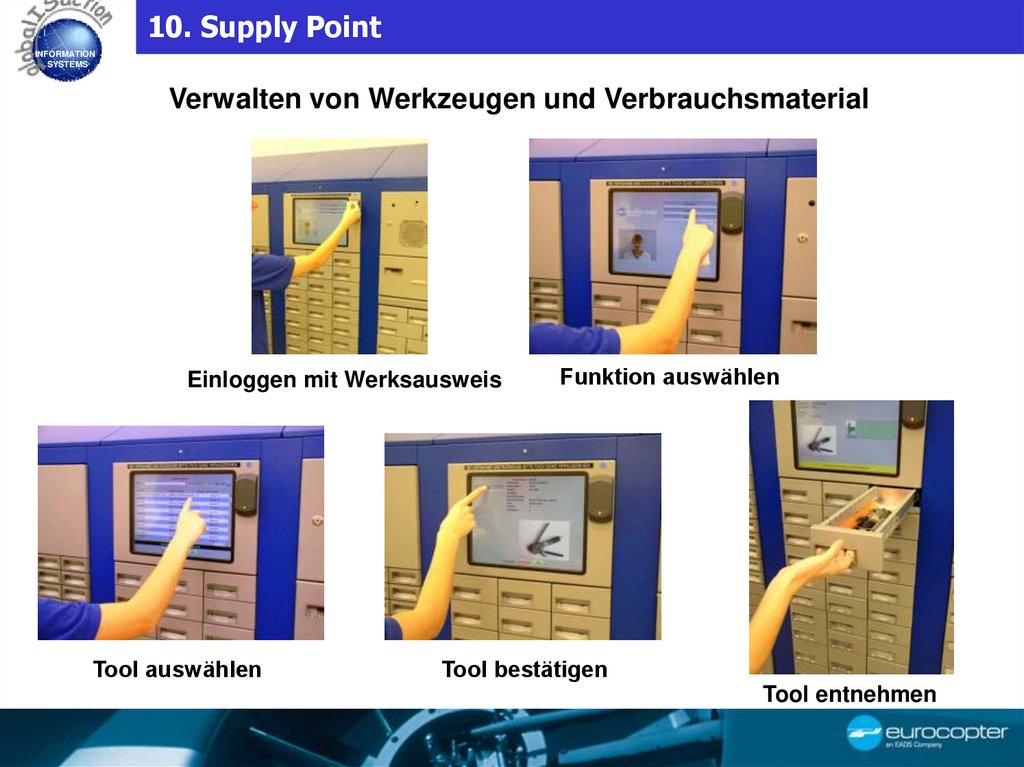

56. 10. Supply Point

INFORMATION
SYSTEMS
Verwalten von Werkzeugen und Verbrauchsmaterial
Einloggen mit Werksausweis
Tool auswählen
Funktion auswählen
Tool bestätigen
Tool entnehmen

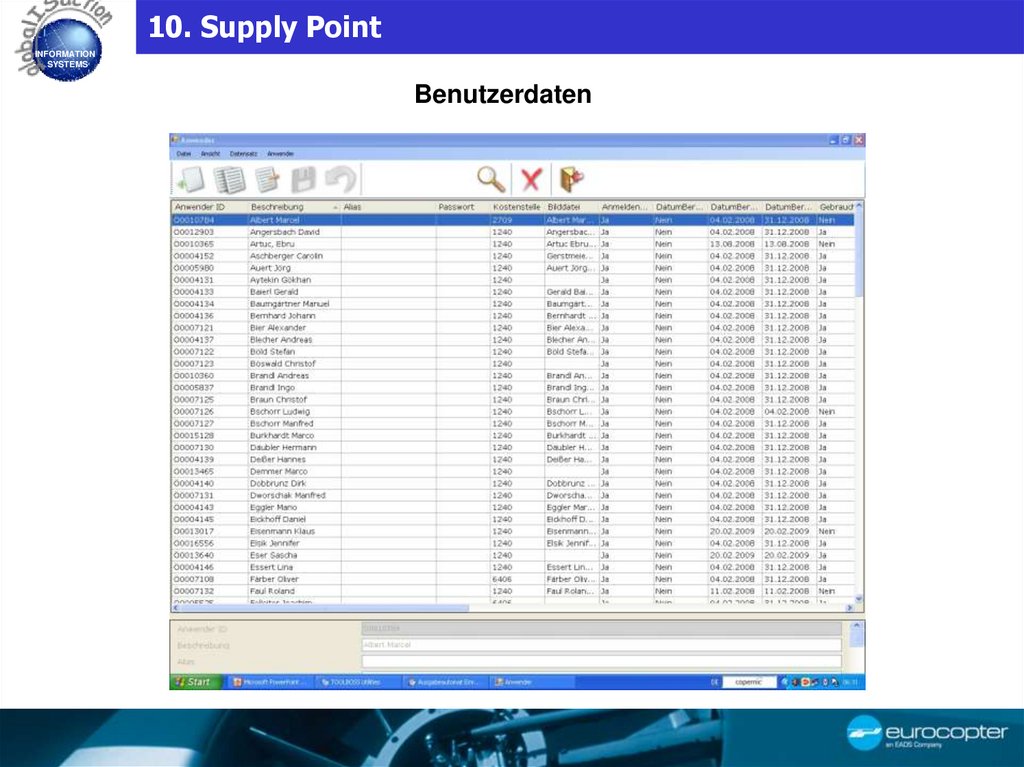

57. 10. Supply Point

INFORMATION
SYSTEMS
Benutzerdaten

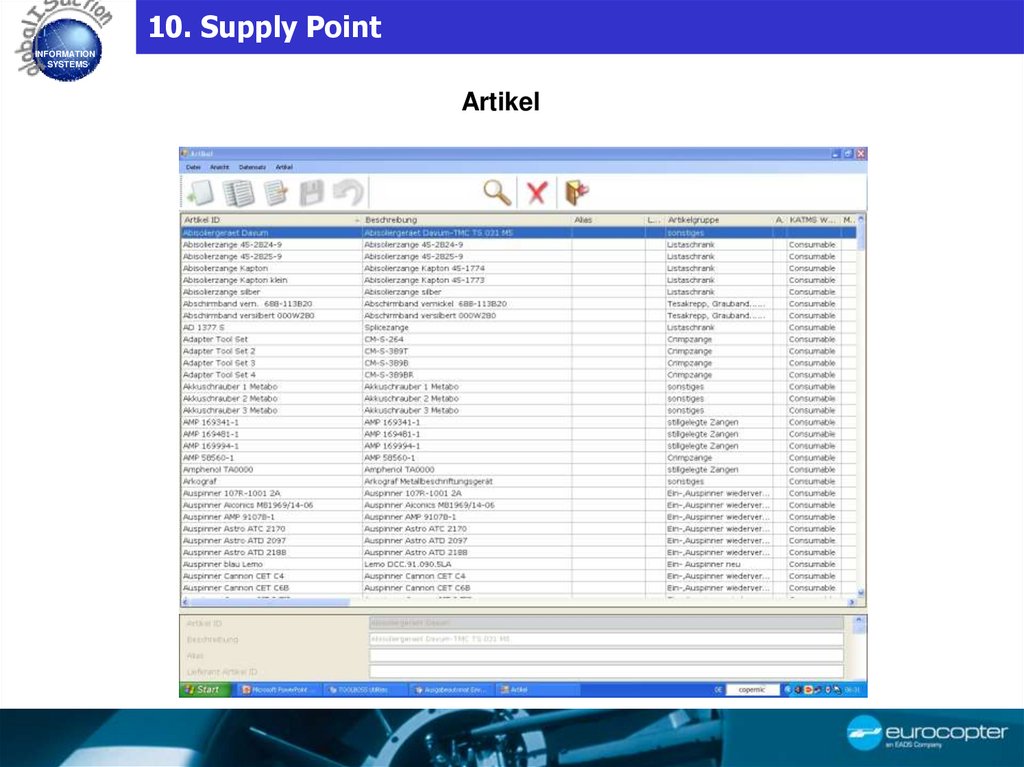

58. 10. Supply Point

INFORMATION
SYSTEMS
Artikel

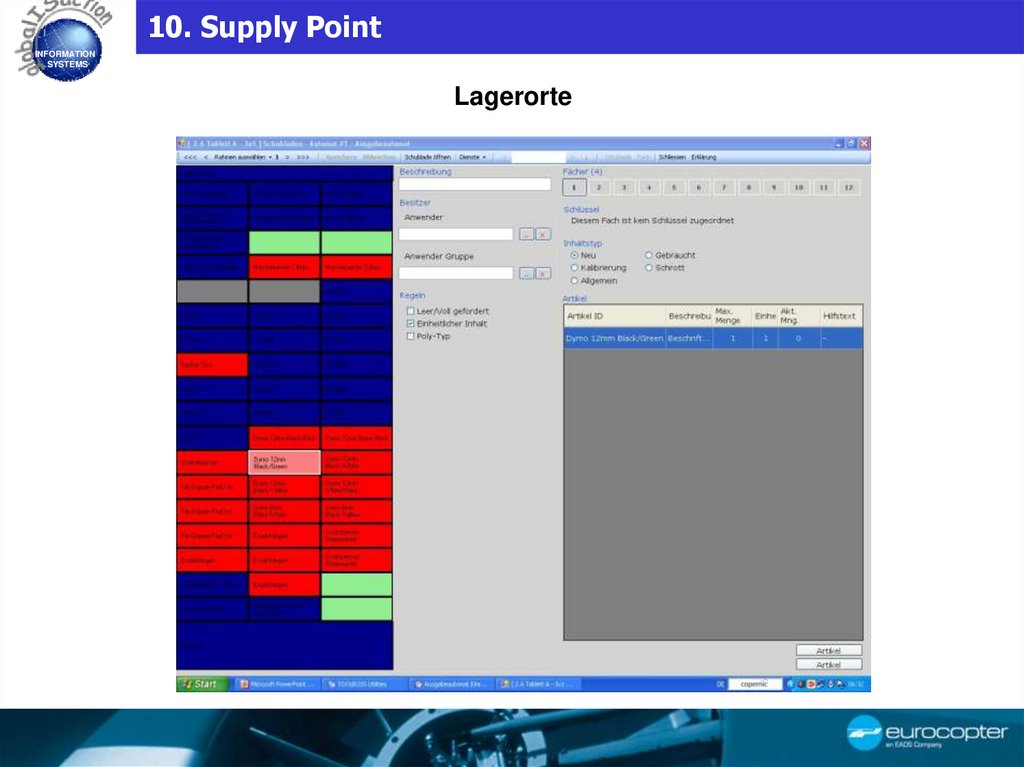

59. 10. Supply Point

INFORMATION
SYSTEMS
Lagerorte

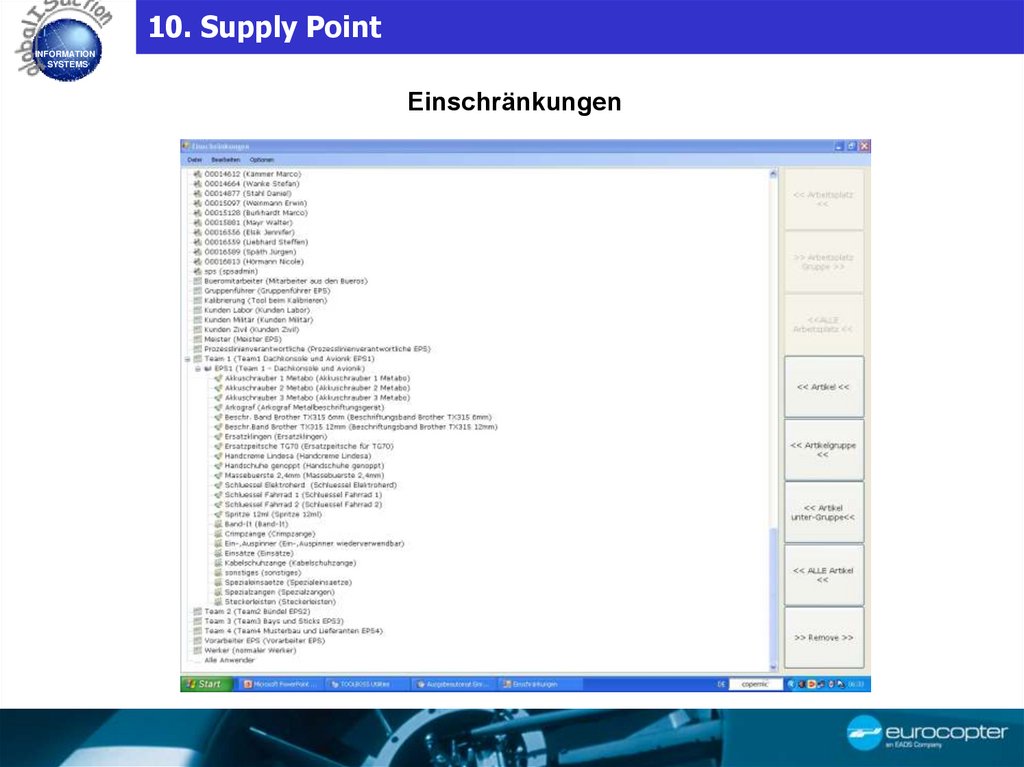

60. 10. Supply Point

INFORMATION
SYSTEMS
Einschränkungen

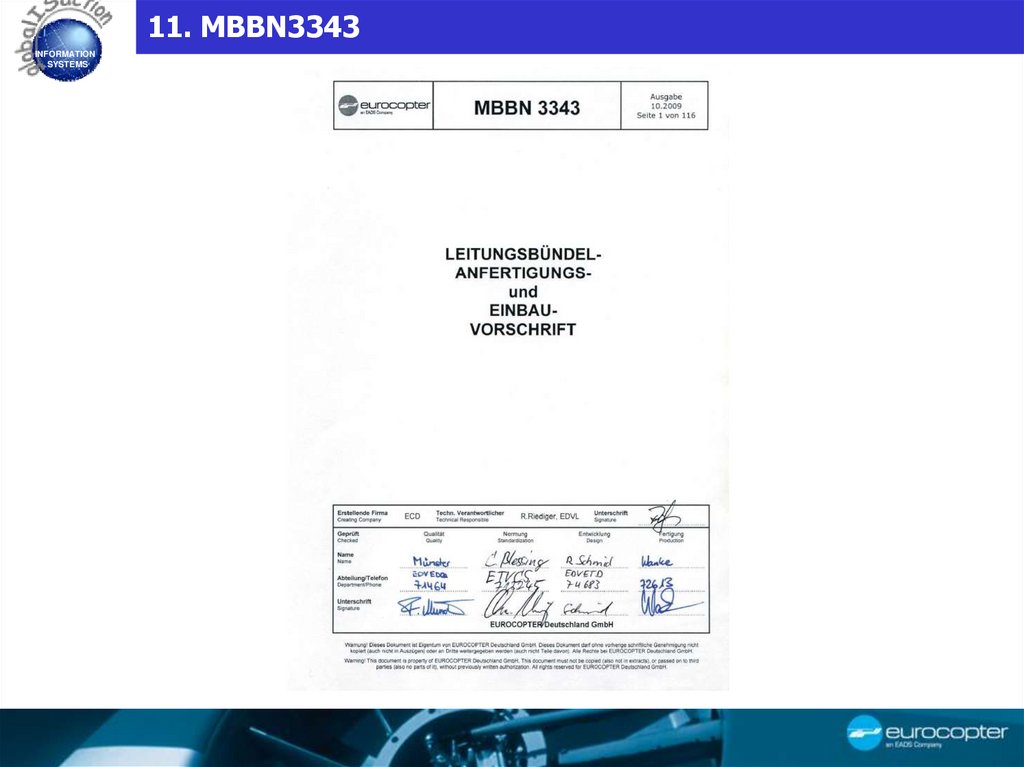

61. 11. MBBN3343

INFORMATION
SYSTEMS

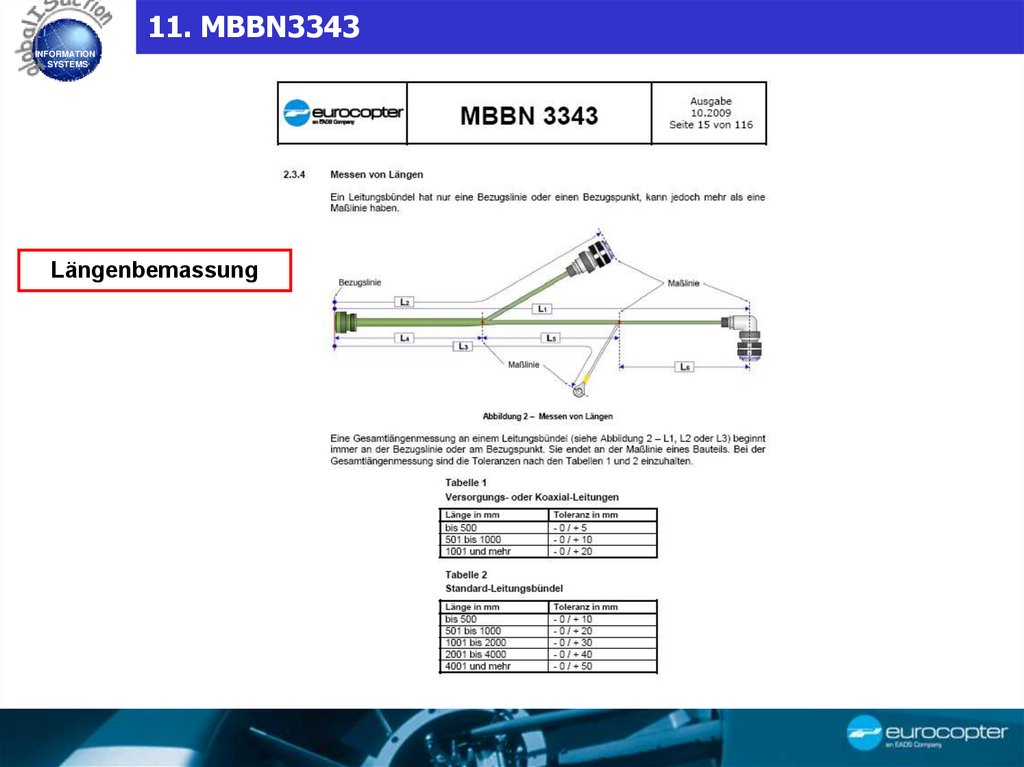

62. 11. MBBN3343

INFORMATION
SYSTEMS

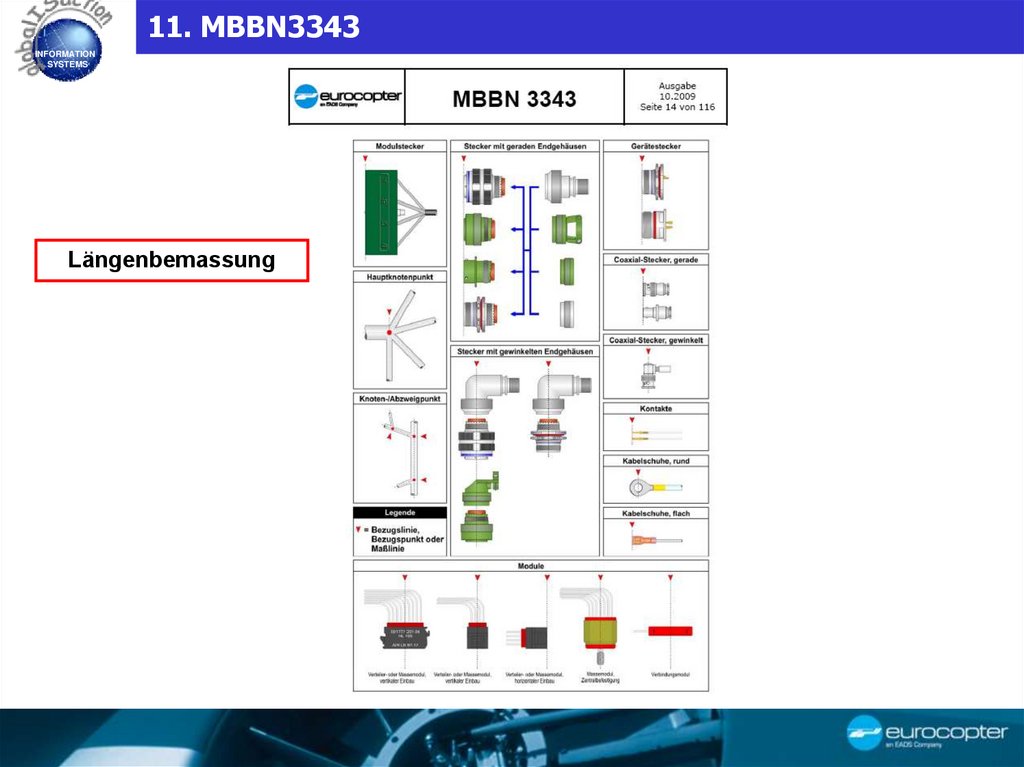

Längenbemassung

63. 11. MBBN3343

INFORMATION
SYSTEMS
Längenbemassung

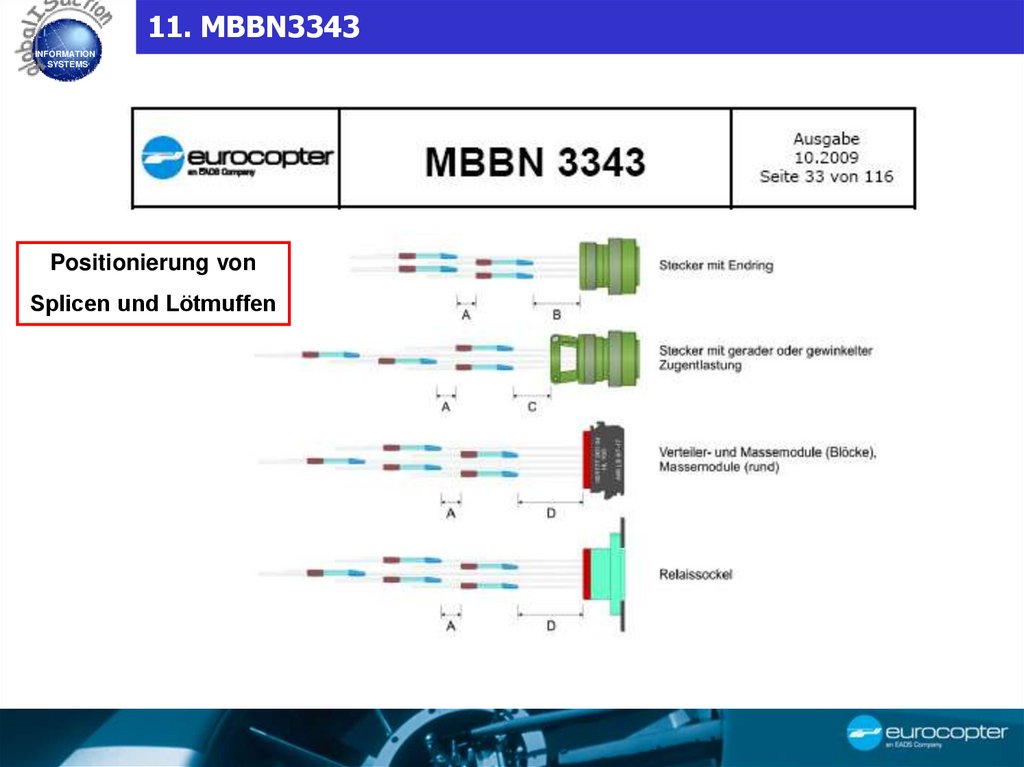

64. 11. MBBN3343

INFORMATION
SYSTEMS
Positionierung von
Splicen und Lötmuffen

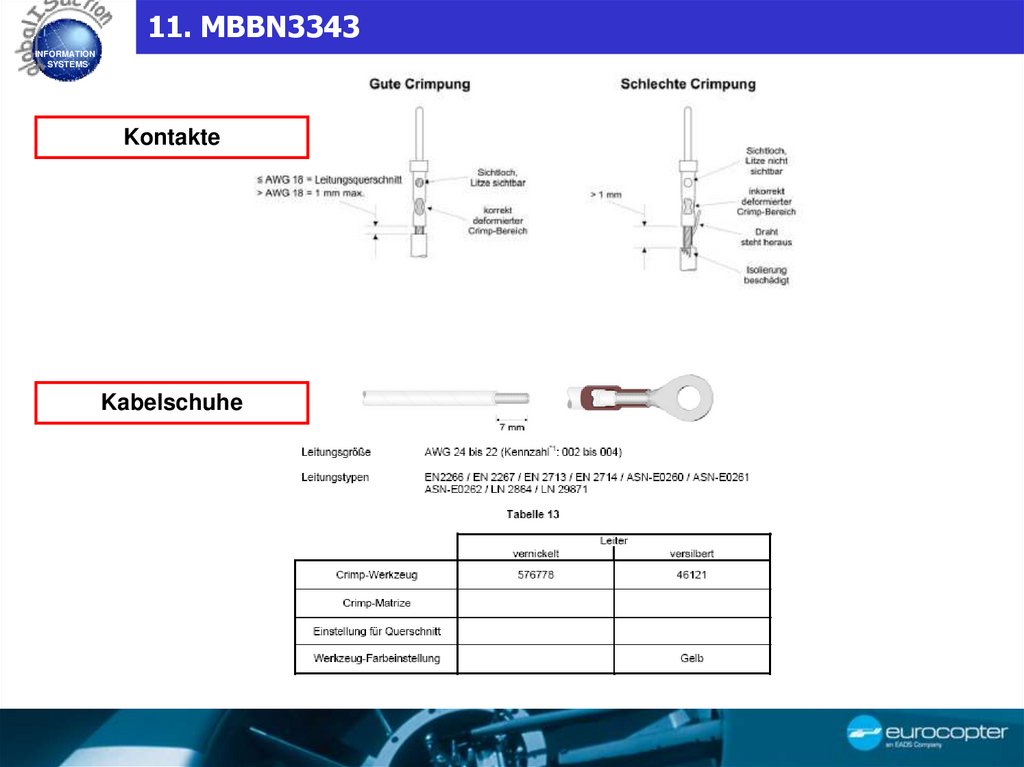

65. 11. MBBN3343

INFORMATION
SYSTEMS
Kontakte
Kabelschuhe

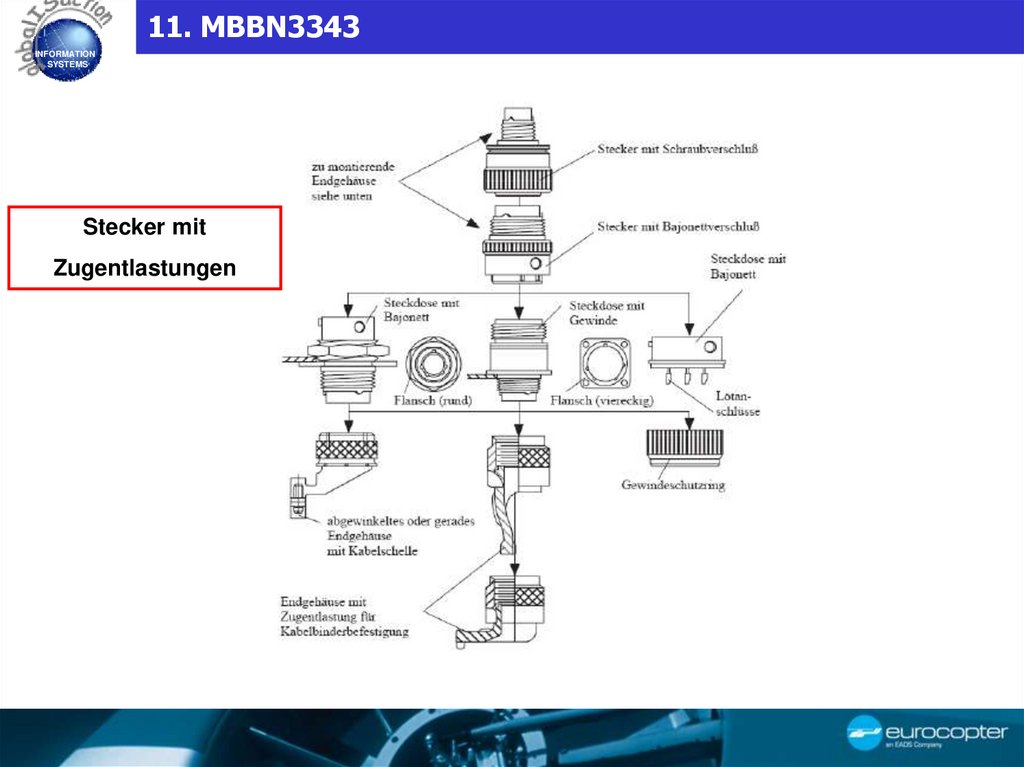

66. 11. MBBN3343

INFORMATION
SYSTEMS
Stecker mit
Zugentlastungen

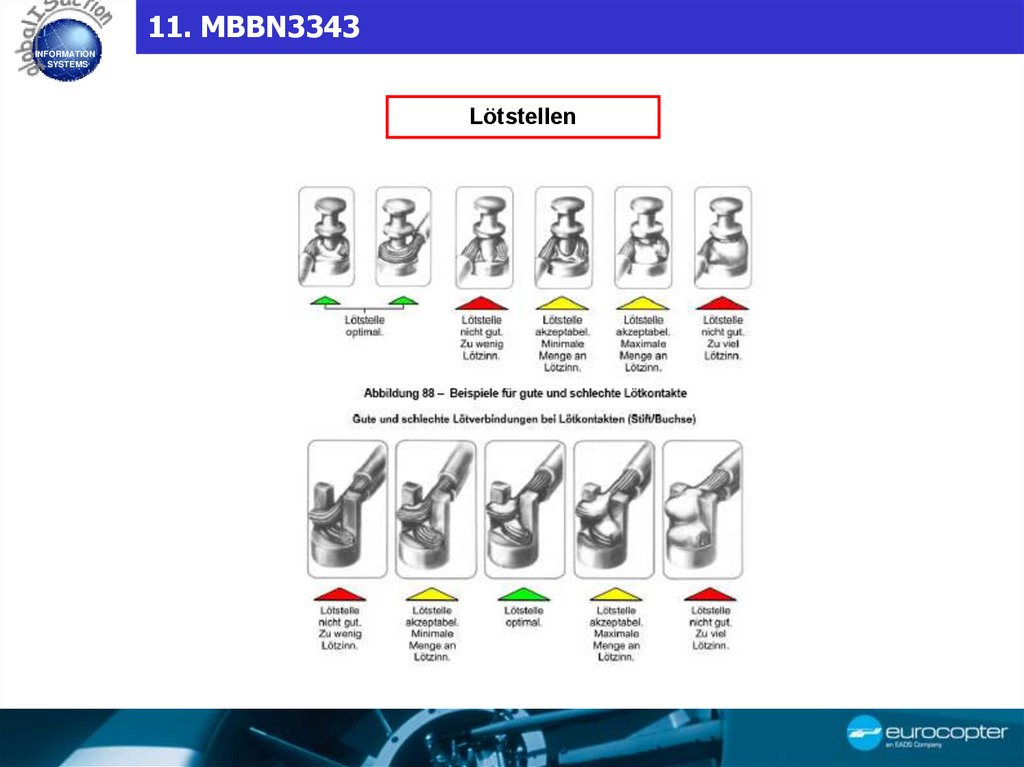

67. 11. MBBN3343

INFORMATION
SYSTEMS
Lötstellen

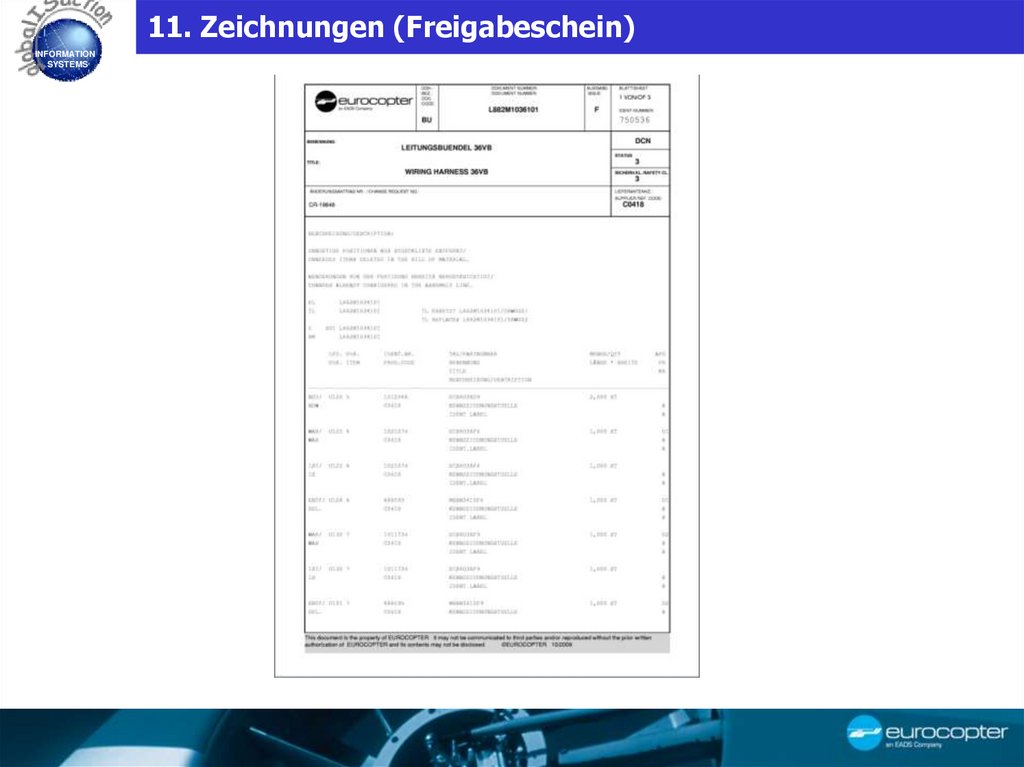

68. 11. Zeichnungen (Freigabeschein)

INFORMATION
SYSTEMS

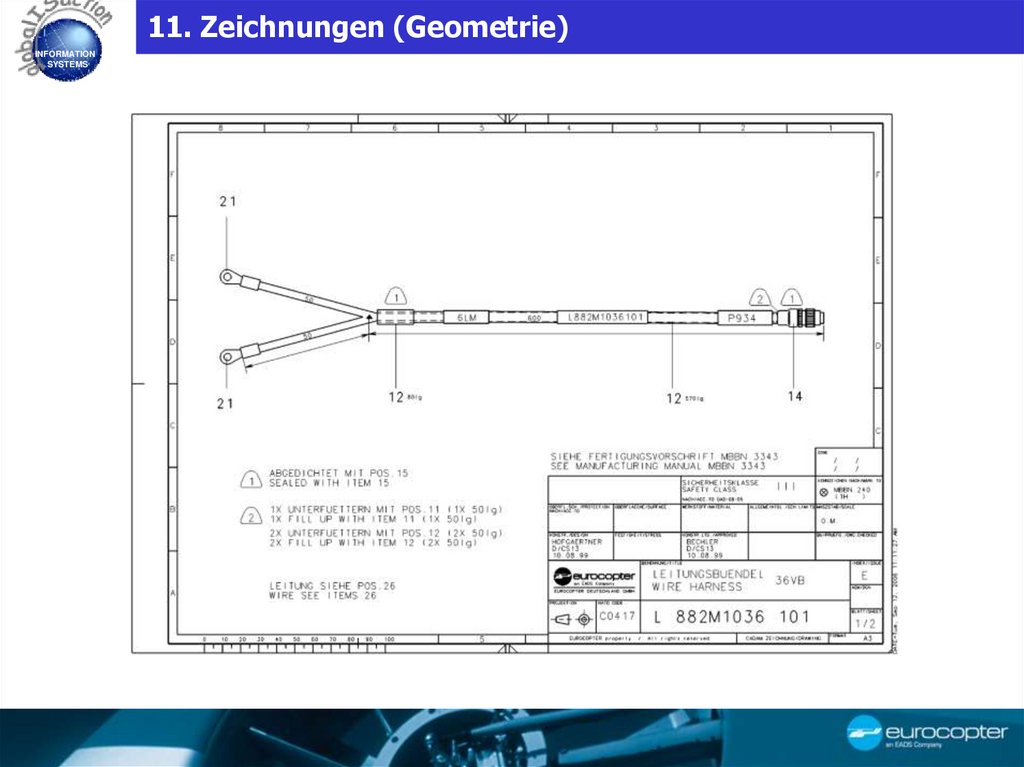

69. 11. Zeichnungen (Geometrie)

INFORMATION
SYSTEMS

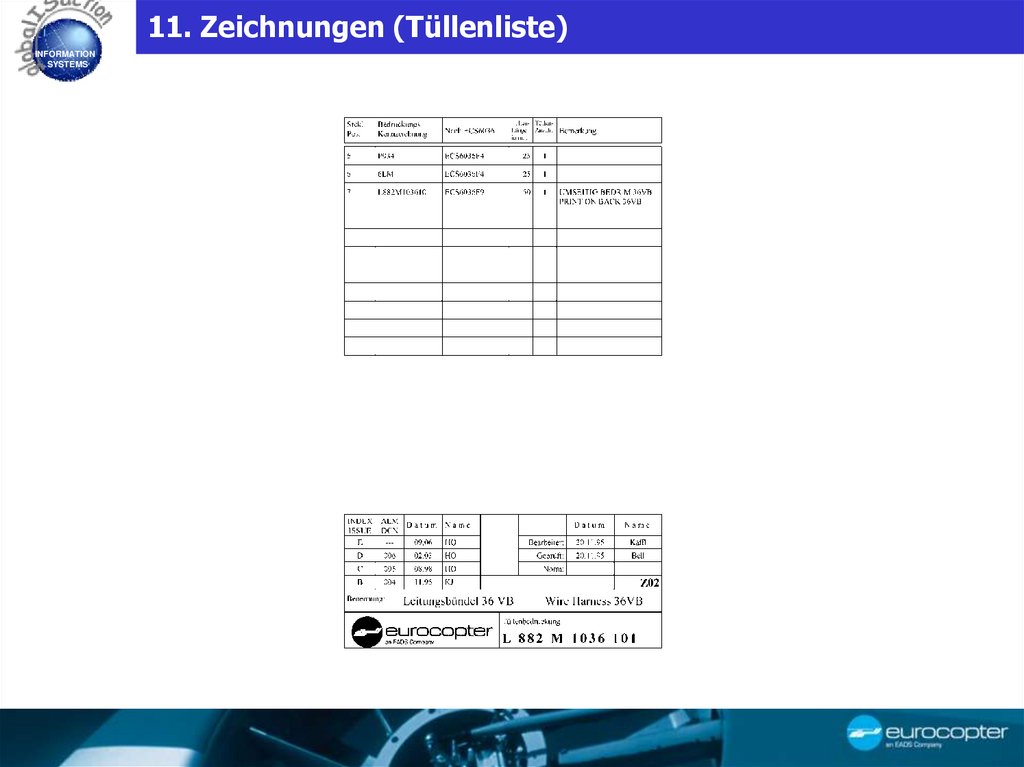

70. 11. Zeichnungen (Tüllenliste)

INFORMATION
SYSTEMS

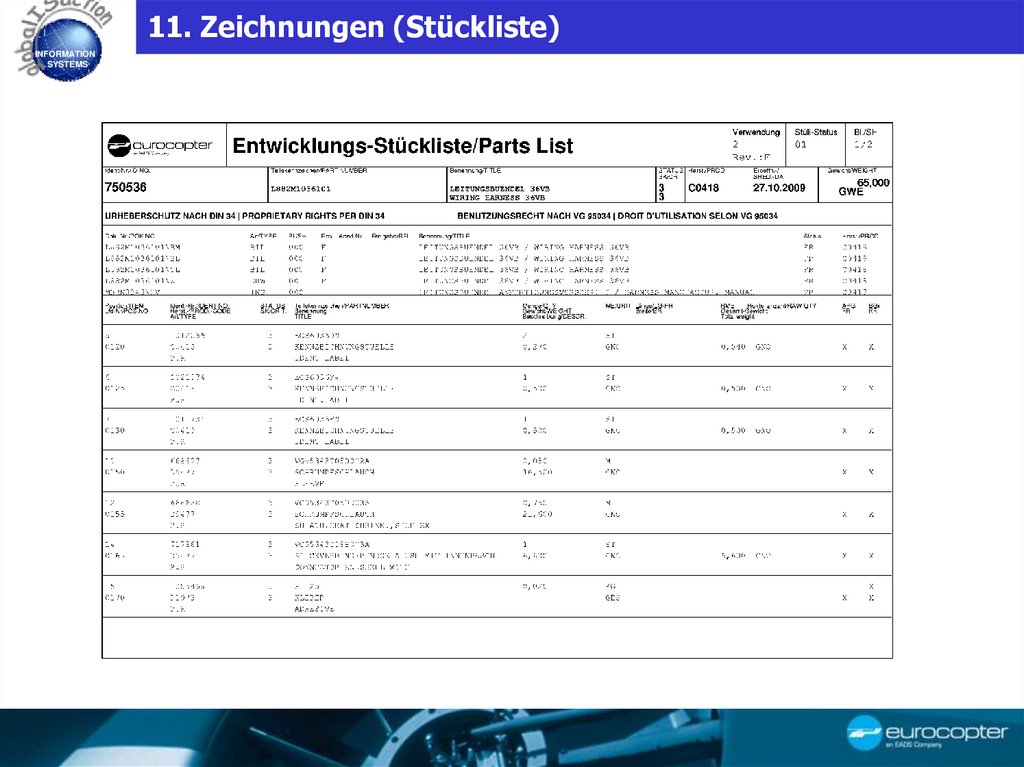

71. 11. Zeichnungen (Stückliste)

INFORMATION
SYSTEMS

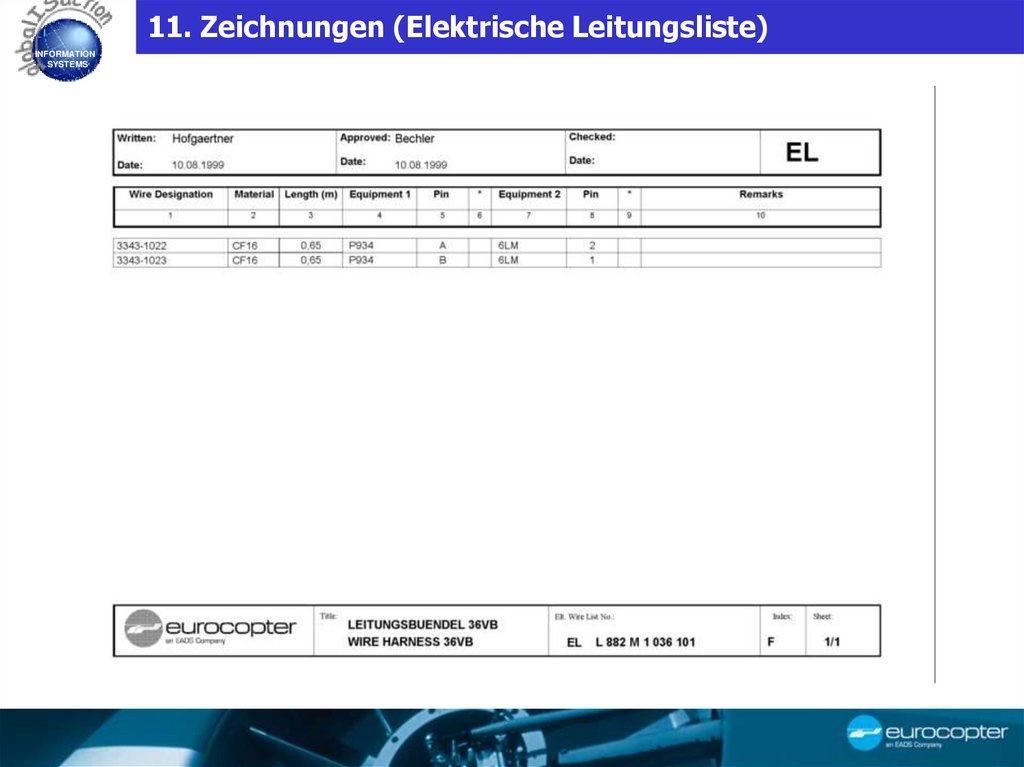

72. 11. Zeichnungen (Elektrische Leitungsliste)

INFORMATION
SYSTEMS

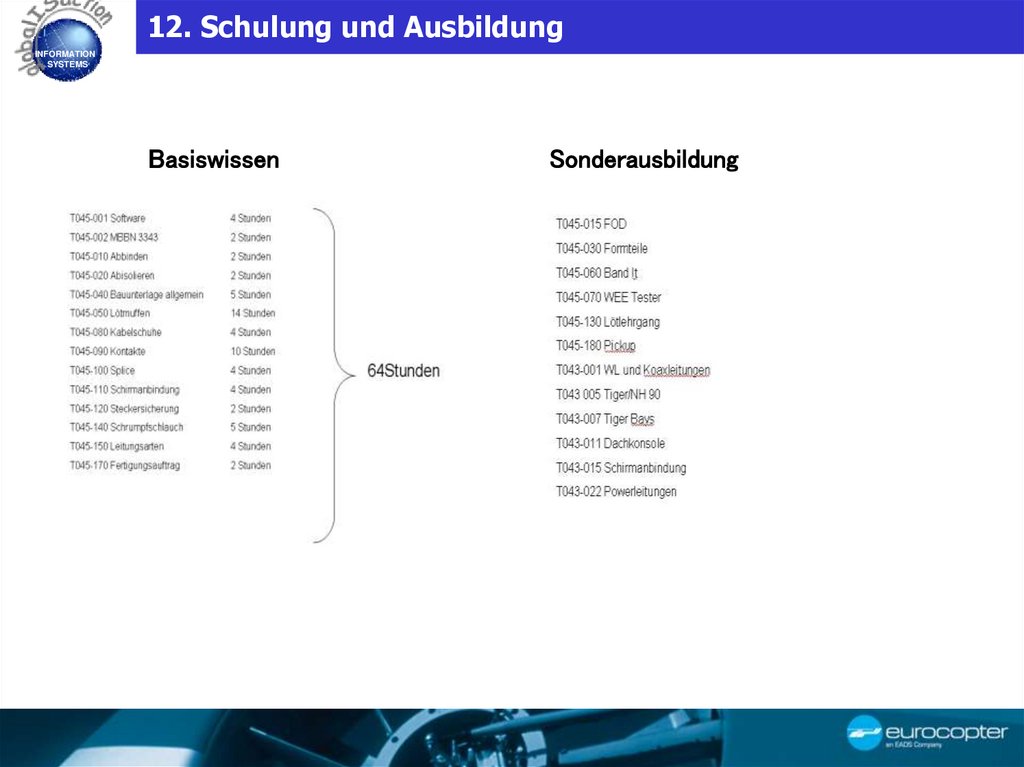

73. 12. Schulung und Ausbildung

INFORMATION
SYSTEMS
Basiswissen
Sonderausbildung

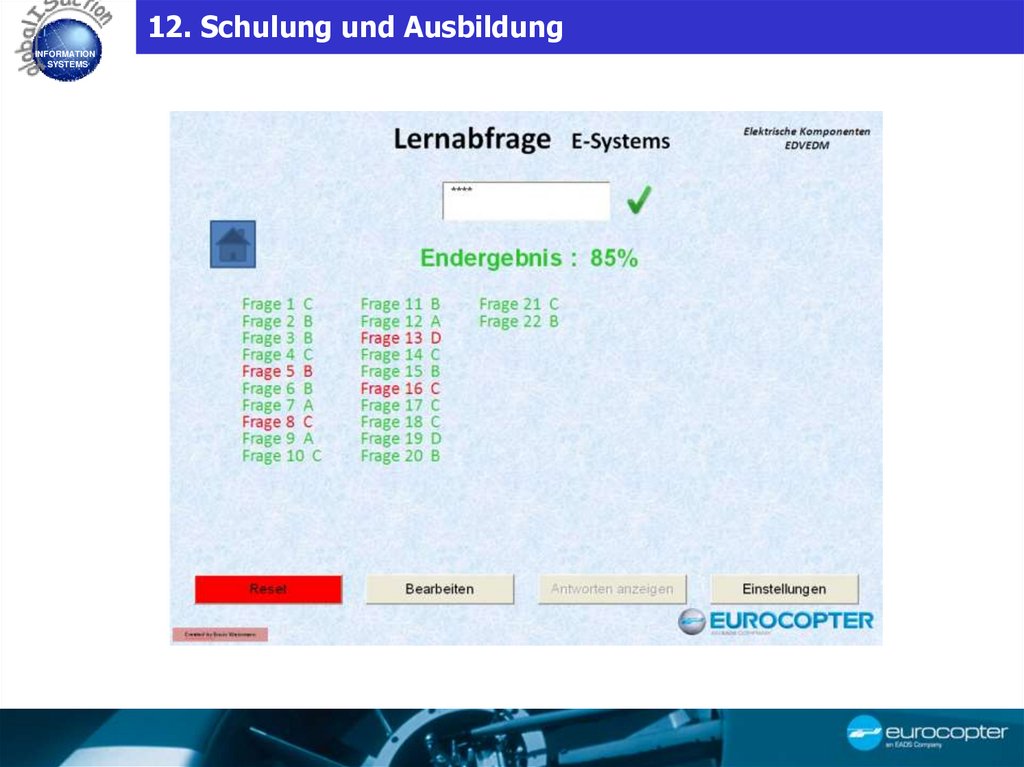

74. 12. Schulung und Ausbildung

INFORMATION
SYSTEMS

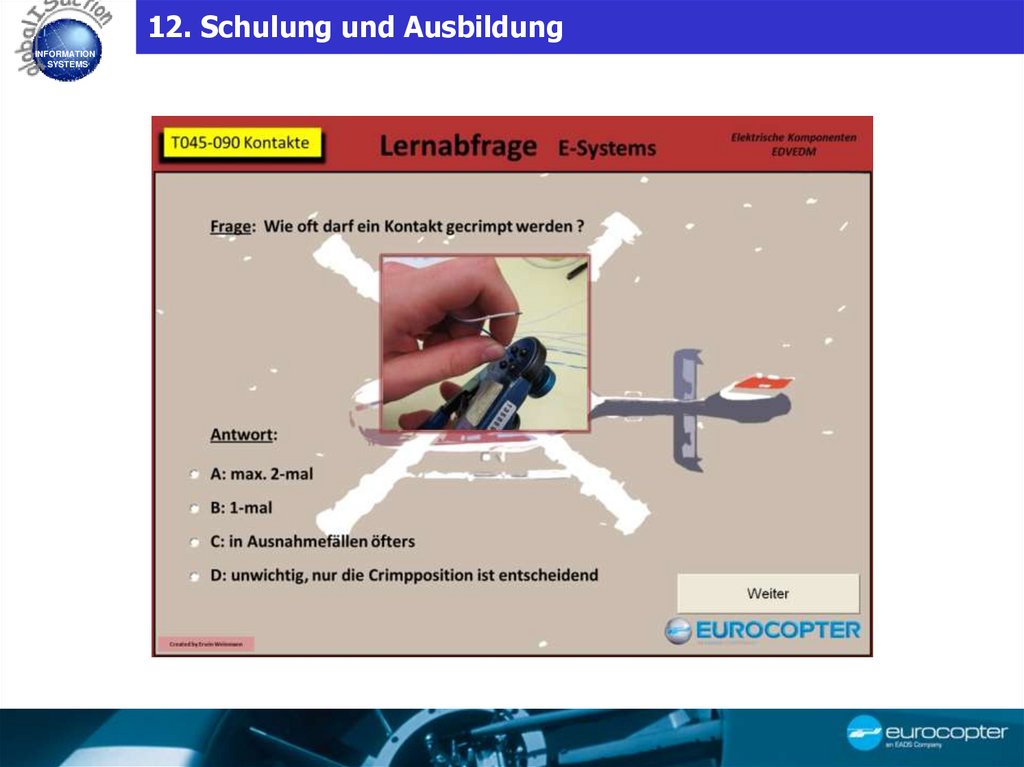

75. 12. Schulung und Ausbildung

INFORMATION
SYSTEMS

76. 13. Da war doch noch was

INFORMATION
SYSTEMS

77. Fragen

INFORMATION
SYSTEMS
Alles klar oder
gibt´s noch Fragen?
