сети

1.

СЕТИ
ЛОКАЛЬНЫЕ И ГЛОБАЛЬНЫЕ КОМПЬЮТЕРНЫЕ СЕТИ
ЛОКАЛЬНЫЕ И ГЛОБАЛЬНЫЕ КОМПЬЮТЕРНЫЕ СЕТИ
o Что такое компьютерная сеть?
o Какая сеть называется локальной?
o Что такое глобальная сеть?
Поиск

2.

ИСТОРИЯ

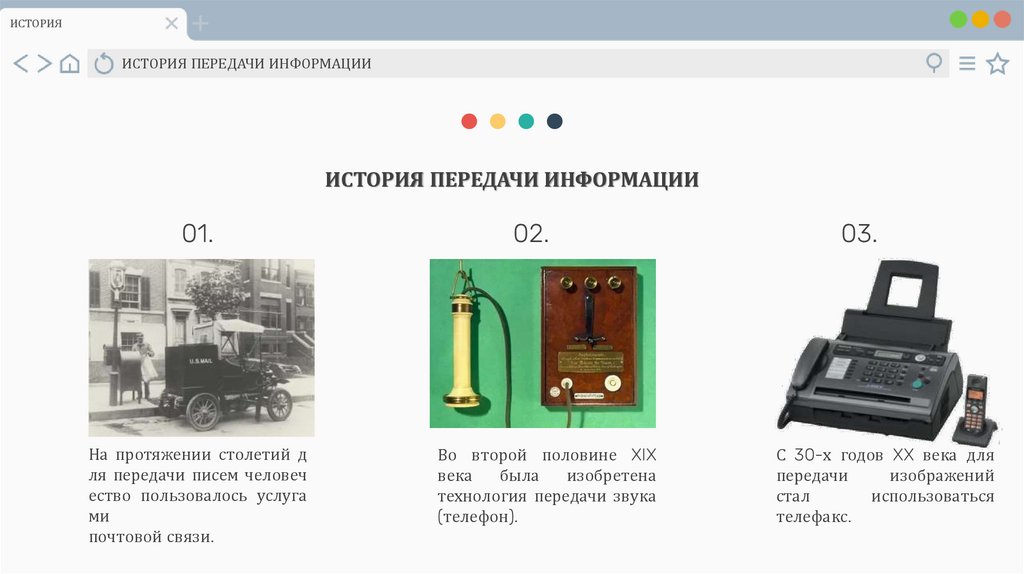

ИСТОРИЯ ПЕРЕДАЧИ ИНФОРМАЦИИ
ИСТОРИЯ ПЕРЕДАЧИ ИНФОРМАЦИИ
01.
На протяжении столетий д
ля передачи писем человеч
ество пользовалось услуга
ми
почтовой связи.
02.
Во второй половине XIX
века
была
изобретена
технология передачи звука
(телефон).
03.
С 30-х годов XX века для
передачи
изображений
стал
использоваться
телефакс.

3.

ПЕРЕДАЧА ИНФОРМАЦИИ
ПРОЦЕСС ПЕРЕДАЧИ ИНФОРМАЦИИ
ПРОЦЕСС ПЕРЕДАЧИ ИНФОРМАЦИИ
При чтении текста
воспринимаются
графические символ
ы - буквы.
При просмотре
телепередачи
воспринимается видеоинформация.
При разговоре
происходит передача
звуковых сигналов –
речи.

4.

СЕТЬ

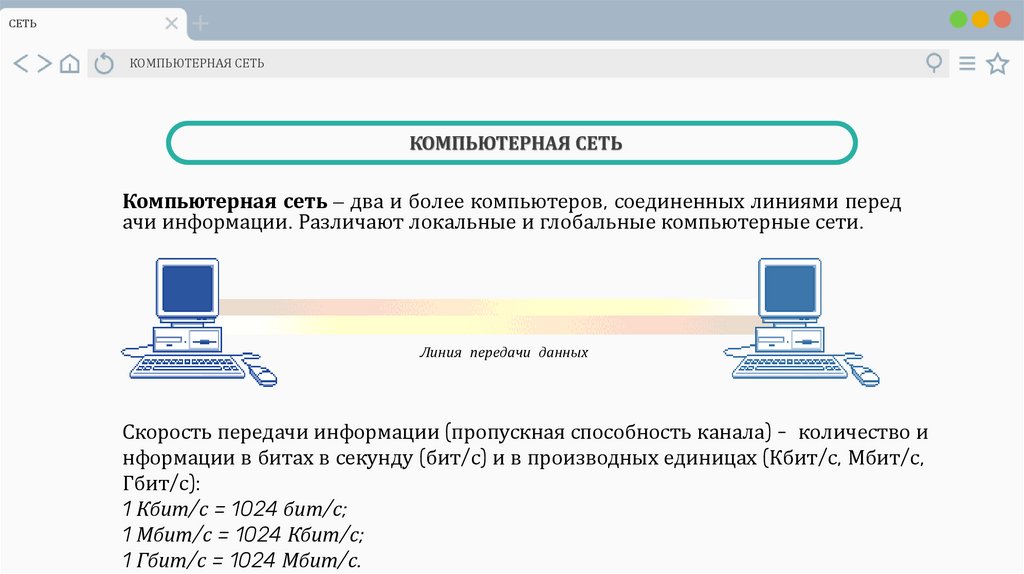

КОМПЬЮТЕРНАЯ СЕТЬ
КОМПЬЮТЕРНАЯ СЕТЬ
Компьютерная сеть – два и более компьютеров, соединенных линиями перед
ачи информации. Различают локальные и глобальные компьютерные сети.
Линия передачи данных
Скорость передачи информации (пропускная способность канала) - количество и
нформации в битах в секунду (бит/с) и в производных единицах (Кбит/с, Мбит/с,
Гбит/с):
1 Кбит/с = 1024 бит/с;
1 Мбит/с = 1024 Кбит/с;
1 Гбит/с = 1024 Мбит/с.

5.

КАНАЛЫ

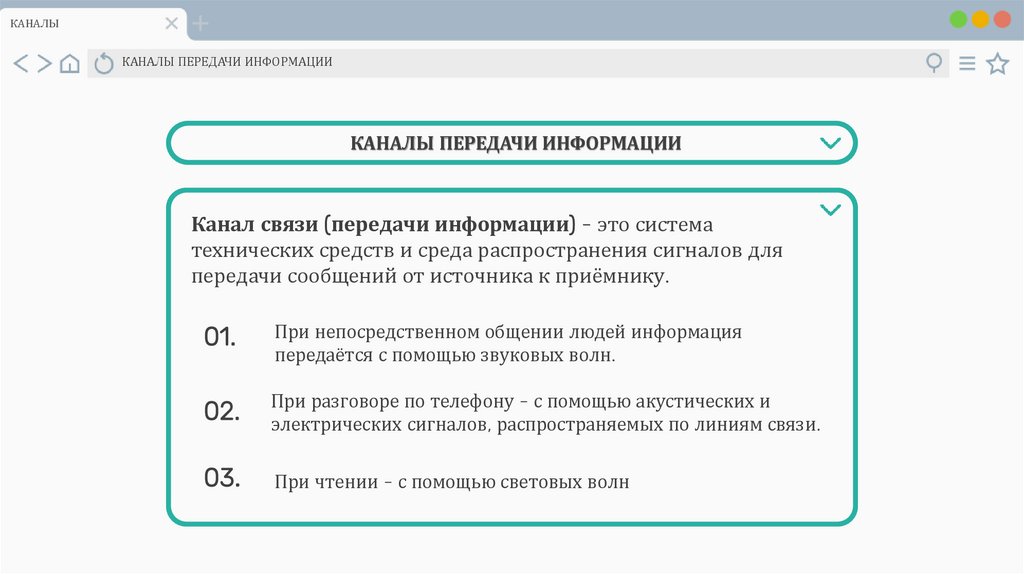

КАНАЛЫ ПЕРЕДАЧИ ИНФОРМАЦИИ
КАНАЛЫ ПЕРЕДАЧИ ИНФОРМАЦИИ
Канал связи (передачи информации) - это система
технических средств и среда распространения сигналов для
передачи сообщений от источника к приёмнику.
01.
При непосредственном общении людей информация
передаётся с помощью звуковых волн.
02.
При разговоре по телефону - с помощью акустических и
электрических сигналов, распространяемых по линиям связи.
03.
При чтении - с помощью световых волн

6.

КОДИРОВКА

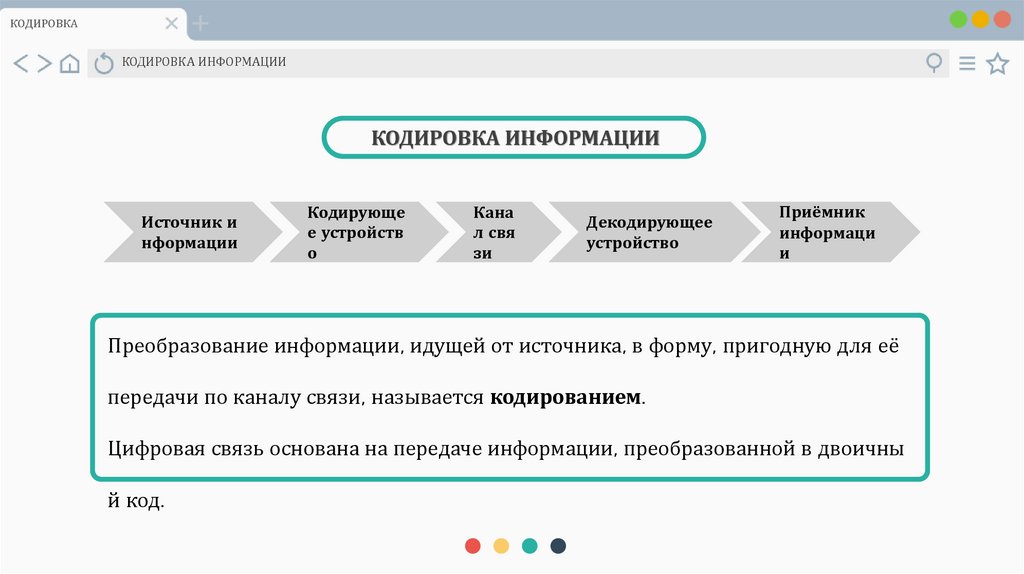

КОДИРОВКА ИНФОРМАЦИИ
КОДИРОВКА ИНФОРМАЦИИ
Источник и
нформации
Кодирующе
е устройств
о
Кана
л свя
зи
Декодирующее
устройство
Приёмник
информаци
и
Преобразование информации, идущей от источника, в форму, пригодную для её
передачи по каналу связи, называется кодированием.
Цифровая связь основана на передаче информации, преобразованной в двоичны
й код.

7.

СЕТЬ

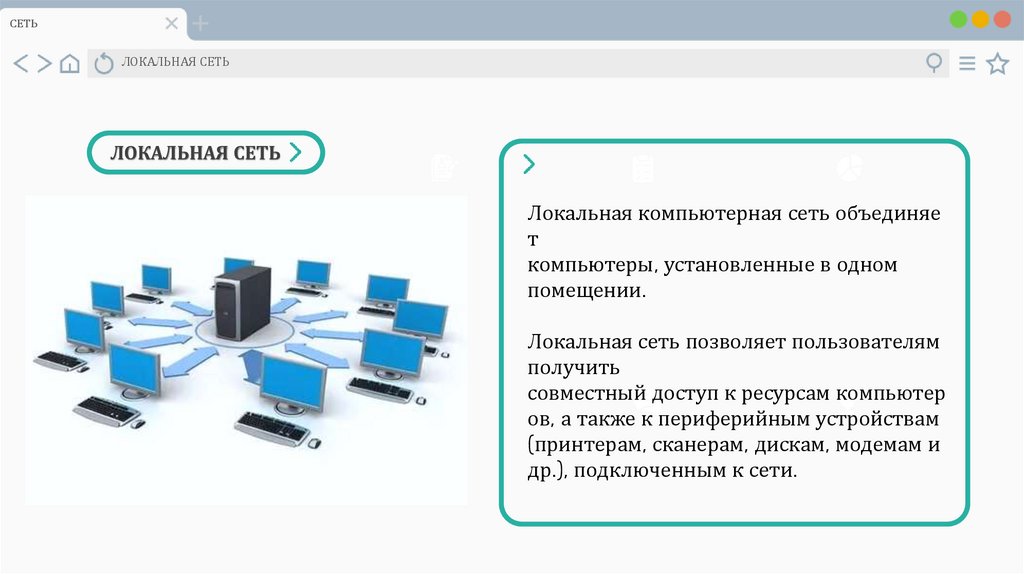

ЛОКАЛЬНАЯ СЕТЬ
ЛОКАЛЬНАЯ СЕТЬ
Локальная компьютерная сеть объединяе
т
компьютеры, установленные в одном
помещении.
Локальная сеть позволяет пользователям
получить
совместный доступ к ресурсам компьютер
ов, а также к периферийным устройствам
(принтерам, сканерам, дискам, модемам и
др.), подключенным к сети.

8.

СЕТЬ

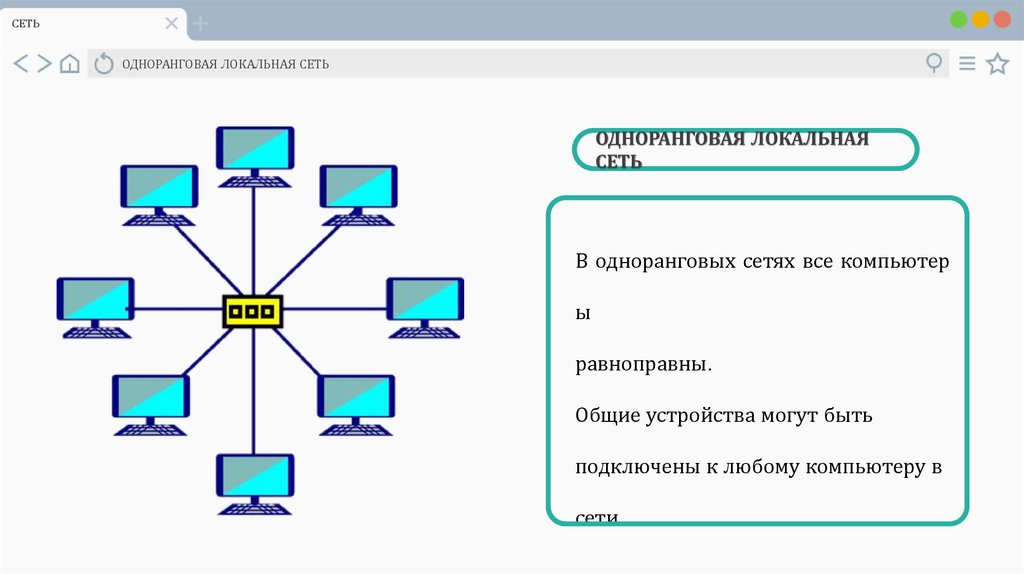

ОДНОРАНГОВАЯ ЛОКАЛЬНАЯ СЕТЬ
ОДНОРАНГОВАЯ ЛОКАЛЬНАЯ
СЕТЬ
В одноранговых сетях все компьютер
ы
равноправны.
Общие устройства могут быть
подключены к любому компьютеру в
сети.

9.

СЕТЬ

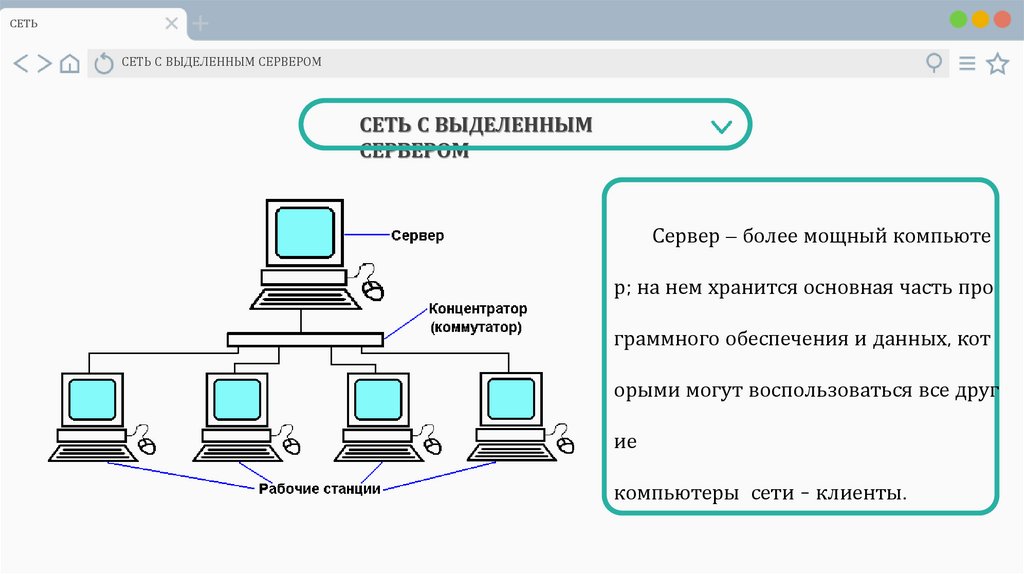

СЕТЬ С ВЫДЕЛЕННЫМ СЕРВЕРОМ
СЕТЬ С ВЫДЕЛЕННЫМ
СЕРВЕРОМ
Сервер – более мощный компьюте
р; на нем хранится основная часть про
граммного обеспечения и данных, кот
орыми могут воспользоваться все друг
ие
компьютеры сети - клиенты.

10.

СЕТЬ
ЛОКАЛЬНАЯ СЕТЬ
ЛОКАЛЬНАЯ СЕТЬ

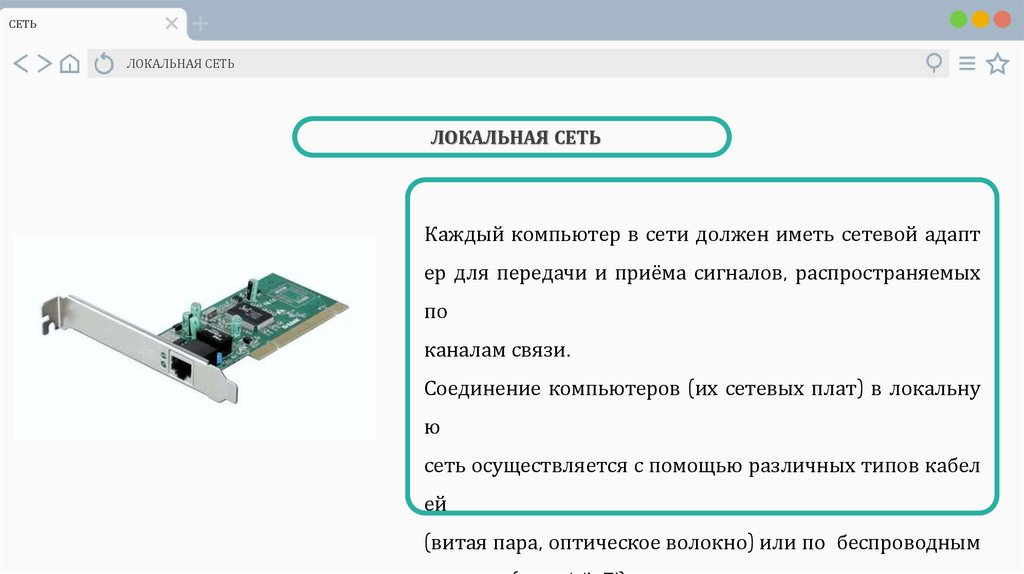

Каждый компьютер в сети должен иметь сетевой адапт
ер для передачи и приёма сигналов, распространяемых
по
каналам связи.
Соединение компьютеров (их сетевых плат) в локальну
ю
сеть осуществляется с помощью различных типов кабел
ей
(витая пара, оптическое волокно) или по беспроводным

11.

СЕТИ

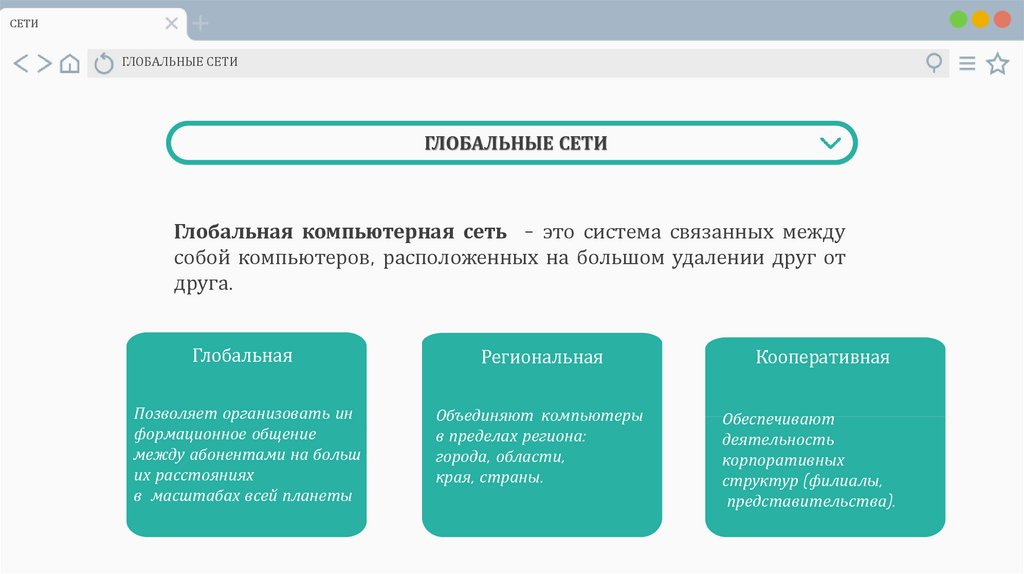

ГЛОБАЛЬНЫЕ СЕТИ
ГЛОБАЛЬНЫЕ СЕТИ
Глобальная компьютерная сеть - это система связанных между
собой компьютеров, расположенных на большом удалении друг от
друга.
Глобальная
Региональная
Позволяет организовать ин
формационное общение
между абонентами на больш
их расстояниях
в масштабах всей планеты
Объединяют компьютеры
в пределах региона:
города, области,
края, страны.
Кооперативная
Обеспечивают
деятельность
корпоративных
структур (филиалы,
представительства).

12.

ИНТЕРНЕТ
ИНТЕРНЕТ
ИНТЕРНЕТ
Интернет объединяет многочисленные
локальные, региональные и корпоративны
е сети, а также компьютеры отдельных по
льзователей, распределённые по всему ми
ру.
Основой сети Интернет являются компьют
ерные узлы и каналы связи.
Узел - это мощный компьютер, постоянно
подключённый к сети

13.

ИНТЕРНЕТ

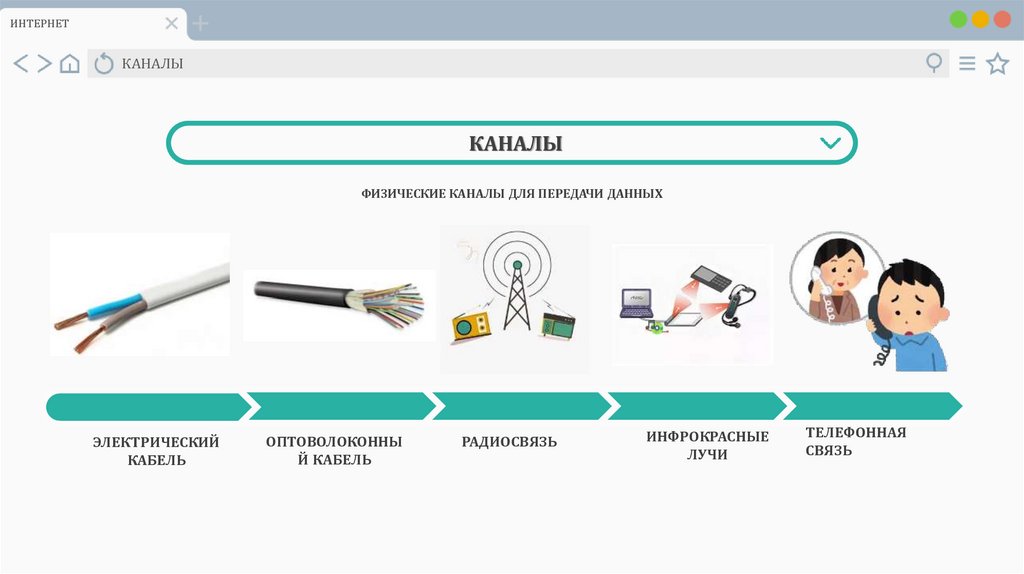

КАНАЛЫ
КАНАЛЫ
ФИЗИЧЕСКИЕ КАНАЛЫ ДЛЯ ПЕРЕДАЧИ ДАННЫХ
ЭЛЕКТРИЧЕСКИЙ
КАБЕЛЬ
ОПТОВОЛОКОННЫ
Й КАБЕЛЬ
РАДИОСВЯЗЬ
ИНФРОКРАСНЫЕ
ЛУЧИ
ТЕЛЕФОННАЯ
СВЯЗЬ

14.

ИНТЕРНЕТ
ИНТЕРНЕТ
ИНТЕРНЕТ

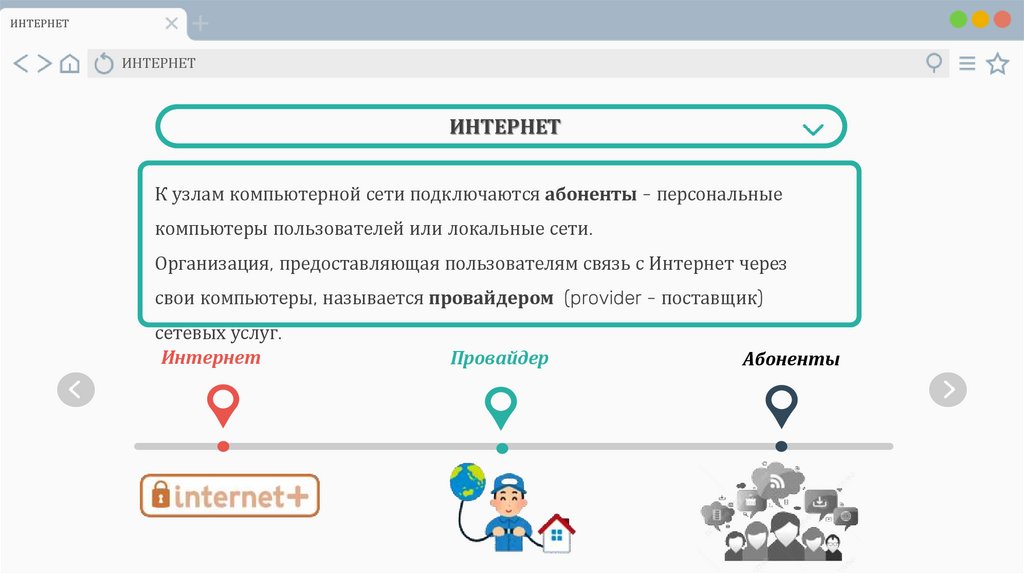

К узлам компьютерной сети подключаются абоненты - персональные
компьютеры пользователей или локальные сети.
Организация, предоставляющая пользователям связь с Интернет через
свои компьютеры, называется провайдером (provider - поставщик)
сетевых услуг.
Интернет
Провайдер
Абоненты

15.

ИНТЕРНЕТ

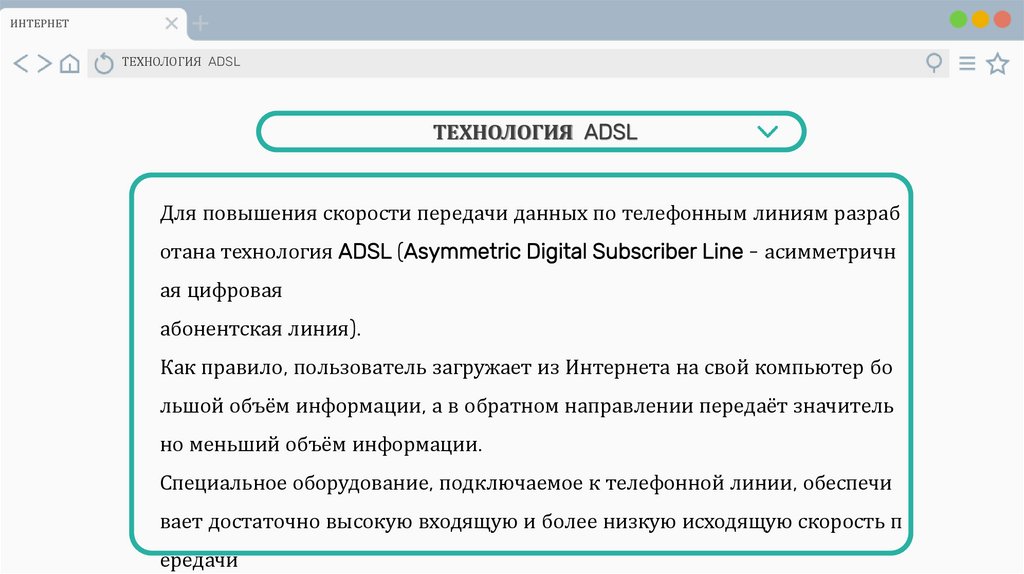

ТЕХНОЛОГИЯ ADSL
ТЕХНОЛОГИЯ ADSL
Для повышения скорости передачи данных по телефонным линиям разраб
отана технология ADSL (Asymmetric Digital Subscriber Line - асимметричн
ая цифровая
абонентская линия).
Как правило, пользователь загружает из Интернета на свой компьютер бо
льшой объём информации, а в обратном направлении передаёт значитель
но меньший объём информации.
Специальное оборудование, подключаемое к телефонной линии, обеспечи
вает достаточно высокую входящую и более низкую исходящую скорость п
ередачи

16.

ФИЗКУЛЬТМИНУТКА
ФИЗКУЛЬТМИНУТКА
ФИЗКУЛЬТМИНУТ
КА

17.

ЗАДАЧА

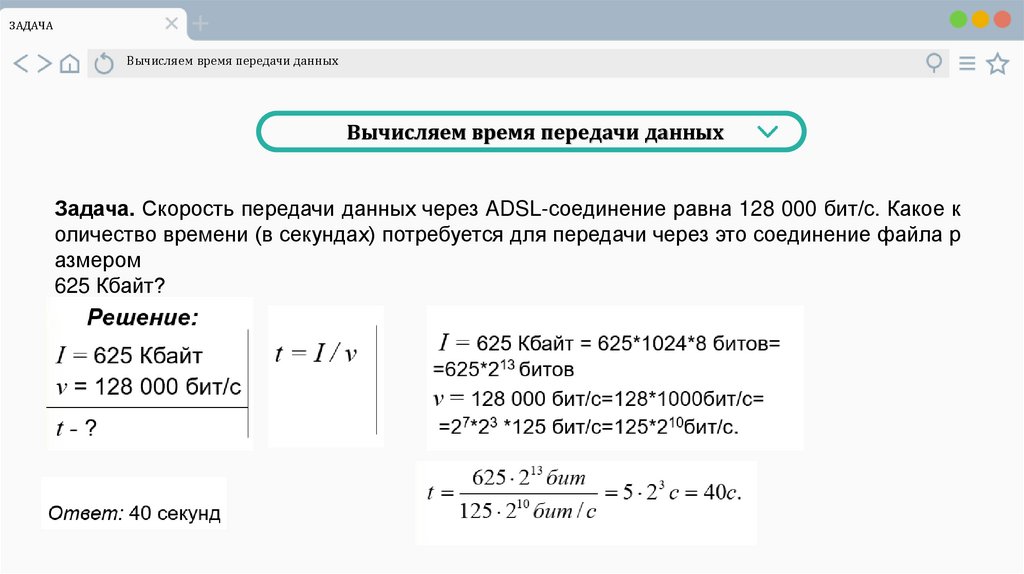

Вычисляем время передачи данных
Вычисляем время передачи данных
Задача. Скорость передачи данных через ADSL-соединение равна 128 000 бит/c. Какое к
оличество времени (в секундах) потребуется для передачи через это соединение файла р
азмером
625 Кбайт?

18.

ЗАДАЧА

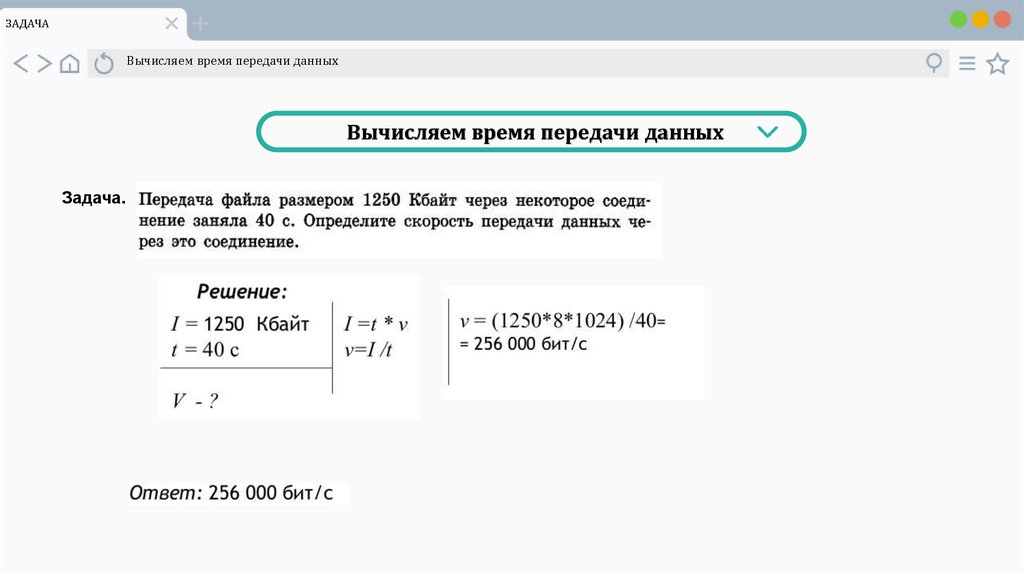

Вычисляем время передачи данных
Вычисляем время передачи данных
Задача.
