Презентация Животов А.В. версия 6.0

1.

ФГБОУ ВО «Алтайский государственный технический
университет им. И.И. Ползунова»
Губернаторская программа переподготовки инженерных кадров
для промышленности и энергетики Алтайского края
Модернизация контрольно-измерительных
приборов Южной тепловой станции АО
«Рубцовский теплоэнергетический
комплекс»
Слушатель:
начальник цеха ТАИ филиала «РубТЭК»
Руководитель:
доцент кафедры электроэнергетики, к.т.н.
Животов Антон Валерьевич
Плеханов Григорий Витальевич

2. Цель работы – Модернизация контрольно-измерительных приборов для улучшение надежности и эффективности работы Южной тепловой

Сибирская генерирующая компания
СГК

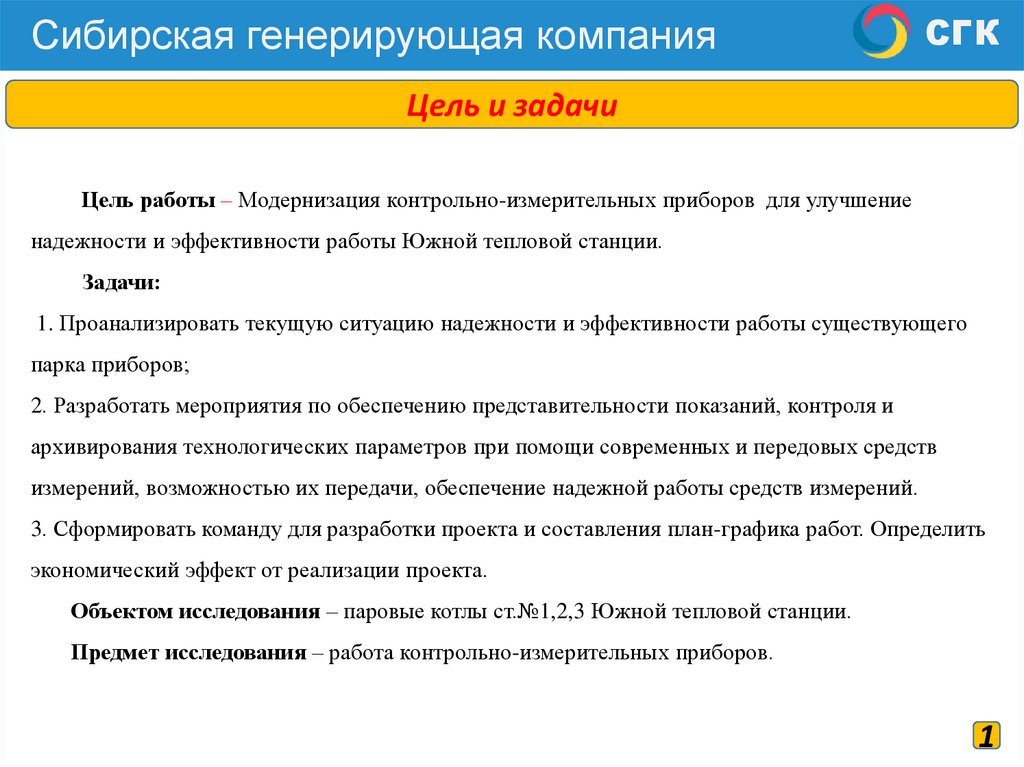

Цель и задачи
Цель работы – Модернизация контрольно-измерительных приборов для улучшение
надежности и эффективности работы Южной тепловой станции.
Задачи:
1. Проанализировать текущую ситуацию надежности и эффективности работы существующего
парка приборов;
2. Разработать мероприятия по обеспечению представительности показаний, контроля и
архивирования технологических параметров при помощи современных и передовых средств
измерений, возможностью их передачи, обеспечение надежной работы средств измерений.
3. Сформировать команду для разработки проекта и составления план-графика работ. Определить
экономический эффект от реализации проекта.
Объектом исследования – паровые котлы ст.№1,2,3 Южной тепловой станции.
Предмет исследования – работа контрольно-измерительных приборов.
1

3.

Сибирская генерирующая компания
СГК

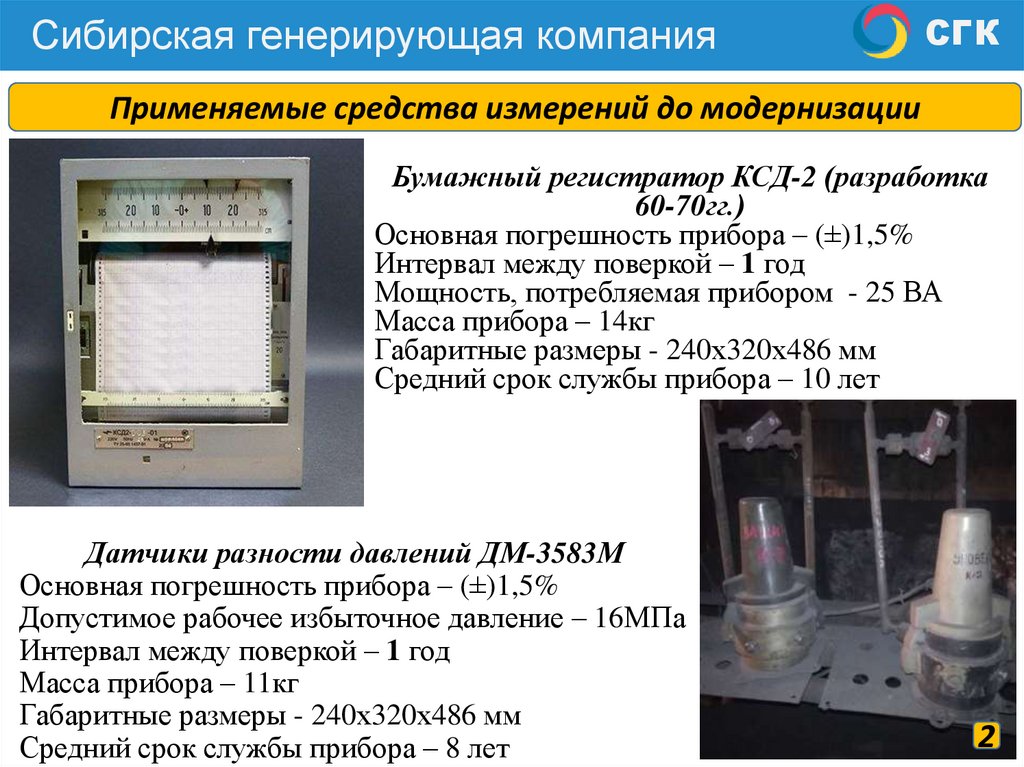

Применяемые средства измерений до модернизации
Бумажный регистратор КСД-2 (разработка
60-70гг.)
Основная погрешность прибора – (±)1,5%
Интервал между поверкой – 1 год
Мощность, потребляемая прибором - 25 ВА
Масса прибора – 14кг
Габаритные размеры - 240х320х486 мм
Средний срок службы прибора – 10 лет
Датчики разности давлений ДМ-3583М
Основная погрешность прибора – (±)1,5%
Допустимое рабочее избыточное давление – 16МПа
Интервал между поверкой – 1 год
Масса прибора – 11кг
Габаритные размеры - 240х320х486 мм
Средний срок службы прибора – 8 лет
2

4.

Сибирская генерирующая компания
СГК

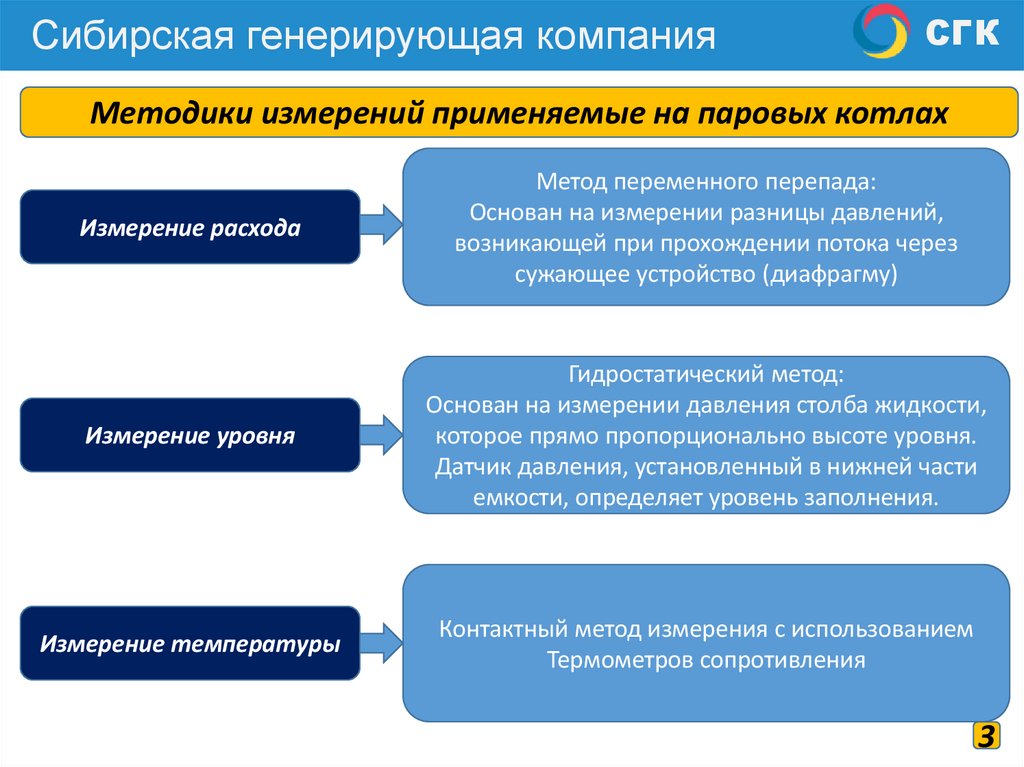

Методики измерений применяемые на паровых котлах
Измерение расхода
Метод переменного перепада:
Основан на измерении разницы давлений,
возникающей при прохождении потока через
сужающее устройство (диафрагму)
Измерение уровня
Гидростатический метод:
Основан на измерении давления столба жидкости,
которое прямо пропорционально высоте уровня.
Датчик давления, установленный в нижней части
емкости, определяет уровень заполнения.
Измерение температуры
Контактный метод измерения с использованием
Термометров сопротивления
3

5.

Сибирская генерирующая компания
СГК

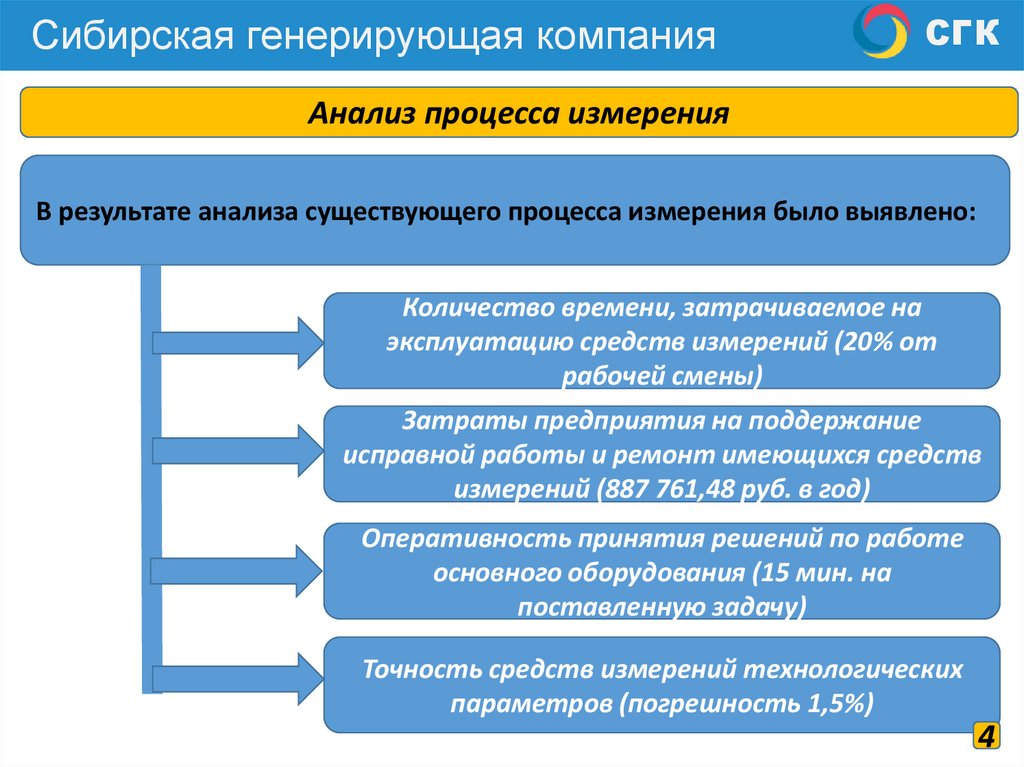

Анализ процесса измерения
В результате анализа существующего процесса измерения было выявлено:
Количество времени, затрачиваемое на
эксплуатацию средств измерений (20% от
рабочей смены)
Затраты предприятия на поддержание
исправной работы и ремонт имеющихся средств
измерений (887 761,48 руб. в год)
Оперативность принятия решений по работе
основного оборудования (15 мин. на
поставленную задачу)
Точность средств измерений технологических
параметров (погрешность 1,5%)
4

6.

Сибирская генерирующая компания
СГК

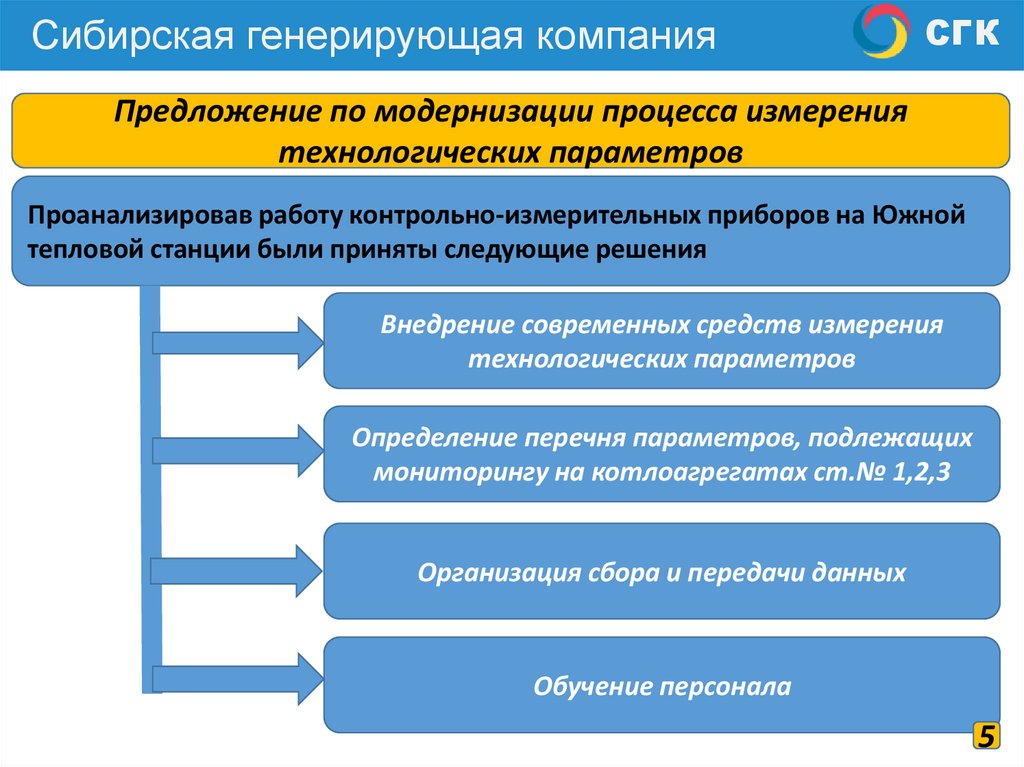

Предложение по модернизации процесса измерения
технологических параметров
Проанализировав работу контрольно-измерительных приборов на Южной
тепловой станции были приняты следующие решения
Внедрение современных средств измерения
технологических параметров
Определение перечня параметров, подлежащих
мониторингу на котлоагрегатах ст.№ 1,2,3
Организация сбора и передачи данных
Обучение персонала
5

7.

Сибирская генерирующая компания
СГК

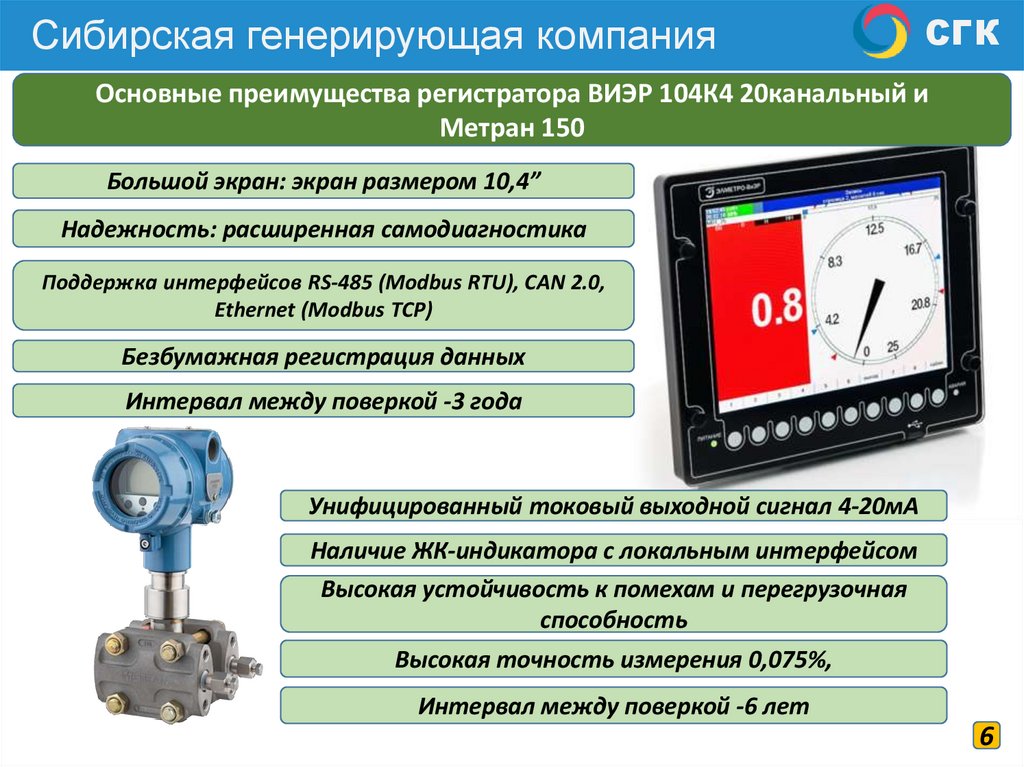

Основные преимущества регистратора ВИЭР 104К4 20канальный и
Метран 150
Большой экран: экран размером 10,4”
Надежность: расширенная самодиагностика
Поддержка интерфейсов RS-485 (Modbus RTU), CAN 2.0,
Ethernet (Modbus TCP)
Безбумажная регистрация данных
Интервал между поверкой -3 года
Унифицированный токовый выходной сигнал 4-20мА
Наличие ЖК-индикатора с локальным интерфейсом
Высокая устойчивость к помехам и перегрузочная
способность
Высокая точность измерения 0,075%,
Интервал между поверкой -6 лет
6

8.

Сибирская генерирующая компания
СГК

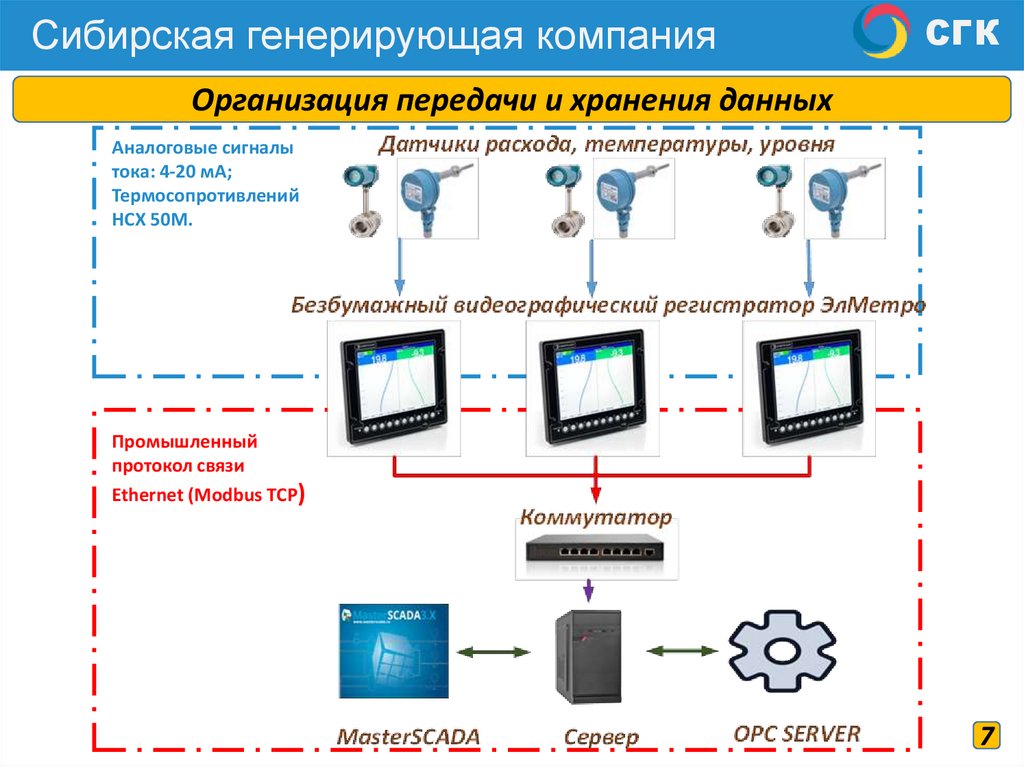

Организация передачи и хранения данных
Аналоговые сигналы
тока: 4-20 мА;
Термосопротивлений
НСХ 50М.
Промышленный
протокол связи
Ethernet (Modbus TCP)
7

9.

Сибирская генерирующая компания
СГК

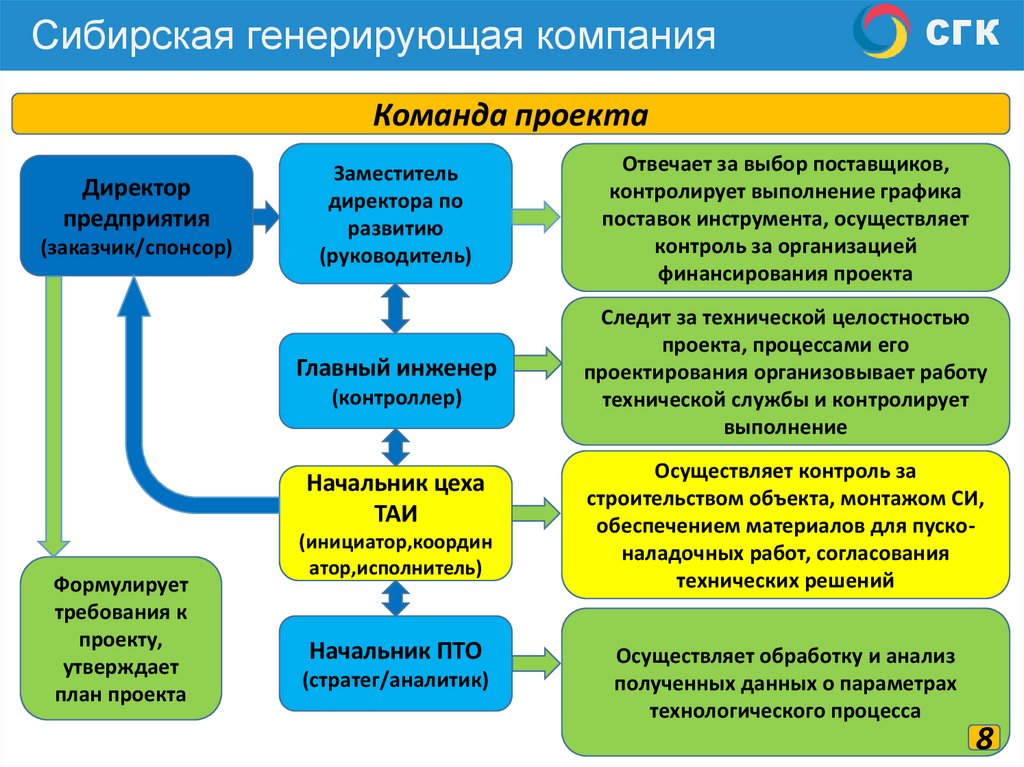

Команда проекта
Директор
предприятия
(заказчик/спонсор)
Заместитель
директора по
развитию
(руководитель)
Отвечает за выбор поставщиков,
контролирует выполнение графика
поставок инструмента, осуществляет
контроль за организацией
финансирования проекта
Главный инженер
Следит за технической целостностью
проекта, процессами его
проектирования организовывает работу
технической службы и контролирует
выполнение
(контроллер)
Начальник цеха
ТАИ
Формулирует
требования к
проекту,
утверждает
план проекта
(инициатор,координ
атор,исполнитель)
Начальник ПТО
(стратег/аналитик)
Осуществляет контроль за
строительством объекта, монтажом СИ,
обеспечением материалов для пусконаладочных работ, согласования
технических решений
Осуществляет обработку и анализ
полученных данных о параметрах
технологического процесса
8

10.

СГК
Сибирская генерирующая компания

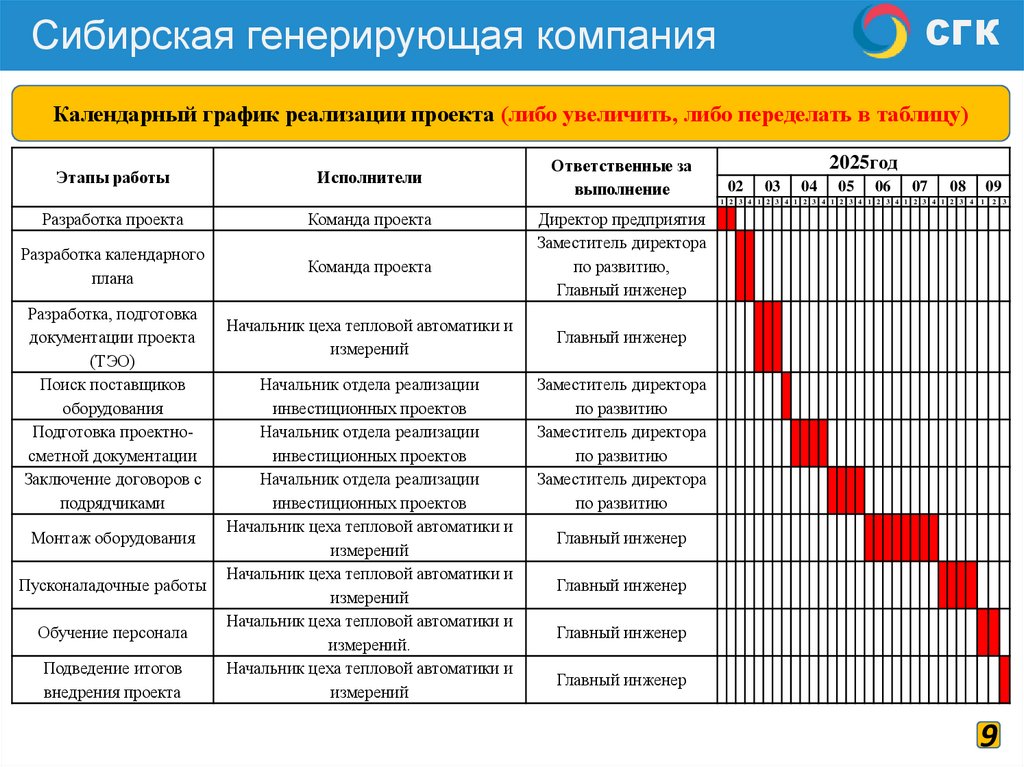

Календарный график реализации проекта (либо увеличить, либо переделать в таблицу)
Этапы работы
Исполнители
Ответственные за
выполнение
2025год
02
03
04
05
06
07
08
1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4
Разработка проекта
Команда проекта
Разработка календарного
плана
Команда проекта
Разработка, подготовка
документации проекта
(ТЭО)
Поиск поставщиков
оборудования
Подготовка проектносметной документации
Заключение договоров с
подрядчиками
Монтаж оборудования
Пусконаладочные работы
Обучение персонала
Подведение итогов
внедрения проекта
Начальник цеха тепловой автоматики и
измерений
Начальник отдела реализации
инвестиционных проектов
Начальник отдела реализации
инвестиционных проектов
Начальник отдела реализации
инвестиционных проектов
Начальник цеха тепловой автоматики и
измерений
Начальник цеха тепловой автоматики и
измерений
Начальник цеха тепловой автоматики и
измерений.
Начальник цеха тепловой автоматики и
измерений
09
1
2 3
Директор предприятия
Заместитель директора
по развитию,
Главный инженер
Главный инженер
Заместитель директора
по развитию
Заместитель директора
по развитию
Заместитель директора
по развитию
Главный инженер
Главный инженер
Главный инженер
Главный инженер
9

11.

СГК
Сибирская генерирующая компания

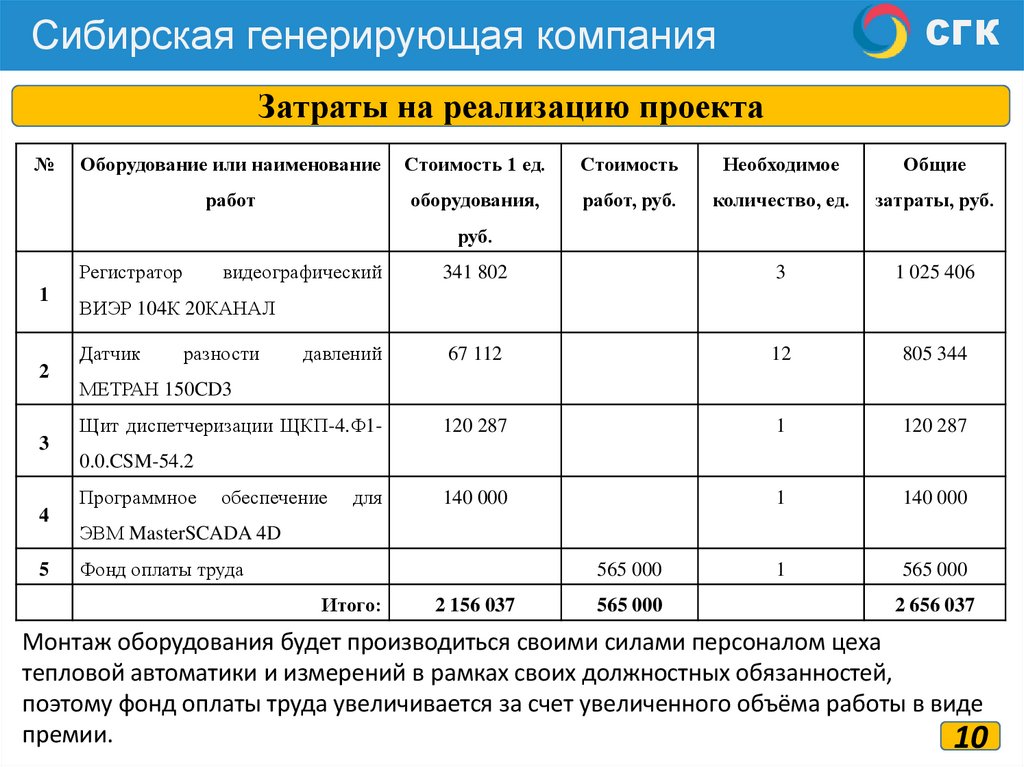

Затраты на реализацию проекта
№
Оборудование или наименование
Стоимость 1 ед.
Стоимость
Необходимое
Общие
работ
оборудования,
работ, руб.
количество, ед.
затраты, руб.
341 802
3
1 025 406
давлений
67 112
12
805 344
Щит диспетчеризации ЩКП-4.Ф1-
120 287
1
120 287
140 000
1
140 000
1
565 000
руб.
Регистратор
1
2
3
4
5
видеографический
ВИЭР 104К 20КАНАЛ
Датчик
разности
МЕТРАН 150CD3
0.0.CSM-54.2
Программное
обеспечение
для
ЭВМ MasterSCADA 4D
Фонд оплаты труда
565 000
Итого:
2 156 037
565 000
2 656 037
Монтаж оборудования будет производиться своими силами персоналом цеха
тепловой автоматики и измерений в рамках своих должностных обязанностей,
поэтому фонд оплаты труда увеличивается за счет увеличенного объёма работы в виде
премии.
10

12.

Сибирская генерирующая компания
СГК

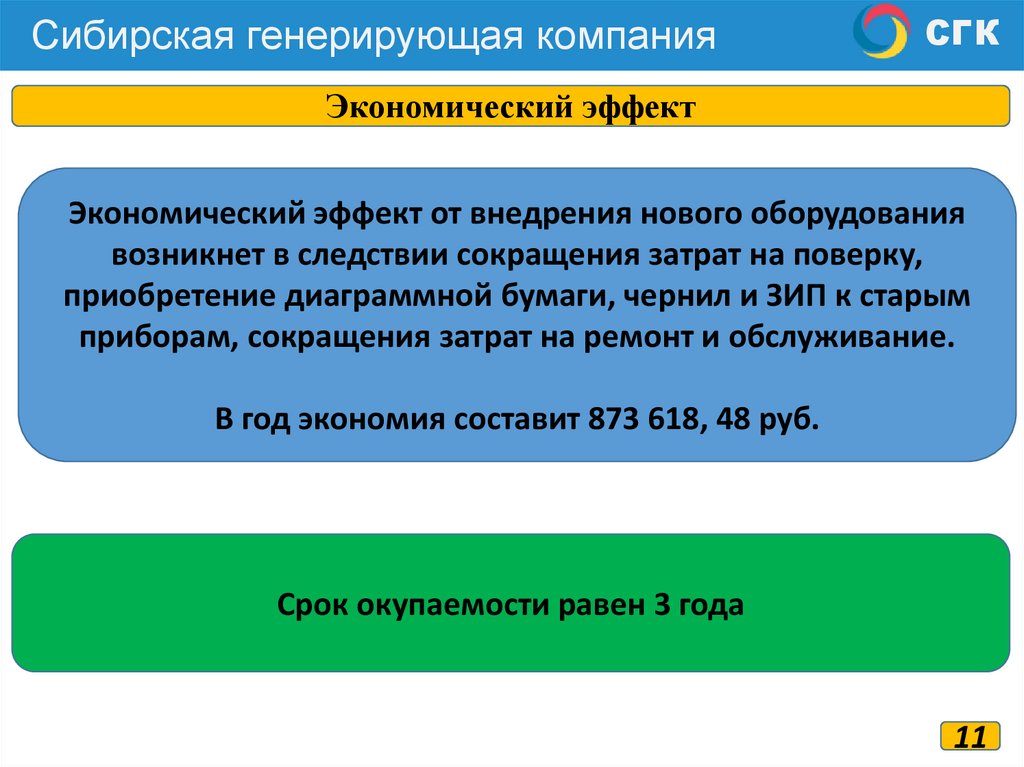

Экономический эффект
Экономический эффект от внедрения нового оборудования
возникнет в следствии сокращения затрат на поверку,
приобретение диаграммной бумаги, чернил и ЗИП к старым
приборам, сокращения затрат на ремонт и обслуживание.
В год экономия составит 873 618, 48 руб.
Срок окупаемости равен 3 года
11

13.

Сибирская генерирующая компания
СГК
Спасибо за внимание!

14.

Сибирская генерирующая компания
СГК

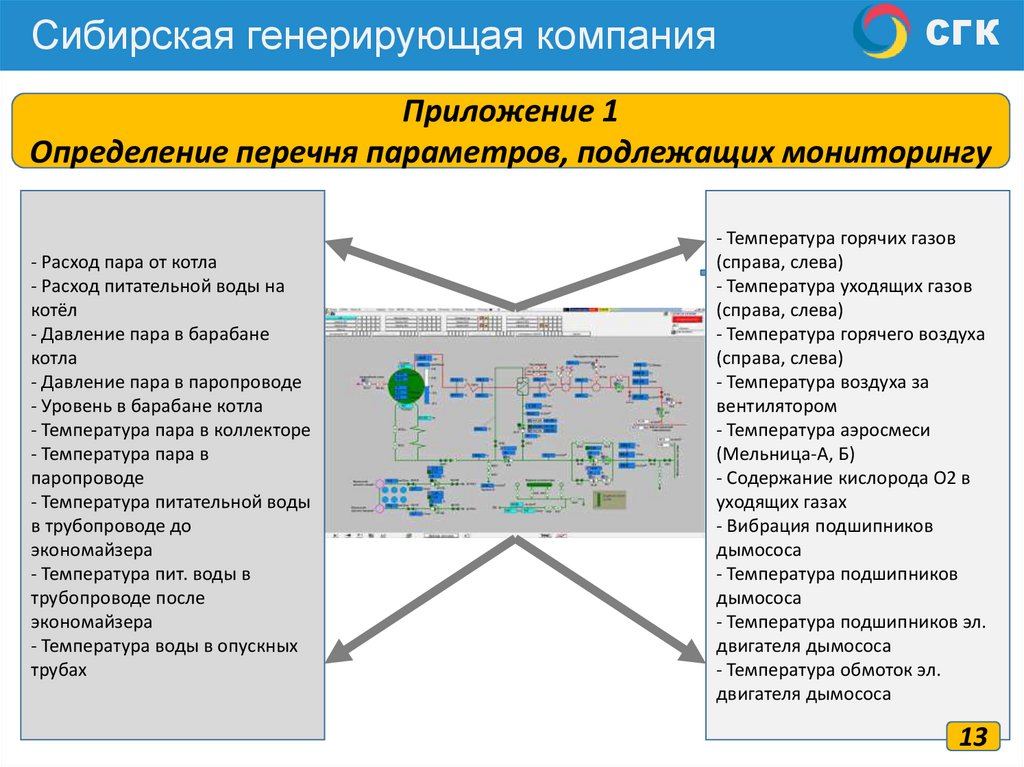

Приложение 1
Определение перечня параметров, подлежащих мониторингу
- Расход пара от котла
- Расход питательной воды на
котёл
- Давление пара в барабане
котла
- Давление пара в паропроводе
- Уровень в барабане котла
- Температура пара в коллекторе
- Температура пара в
паропроводе
- Температура питательной воды
в трубопроводе до
экономайзера
- Температура пит. воды в
трубопроводе после
экономайзера
- Температура воды в опускных
трубах
- Температура горячих газов
(справа, слева)
- Температура уходящих газов
(справа, слева)
- Температура горячего воздуха
(справа, слева)
- Температура воздуха за
вентилятором
- Температура аэросмеси
(Мельница-А, Б)
- Содержание кислорода О2 в
уходящих газах
- Вибрация подшипников
дымососа
- Температура подшипников
дымососа
- Температура подшипников эл.
двигателя дымососа
- Температура обмоток эл.
двигателя дымососа
13

15.

Сибирская генерирующая компания
СГК

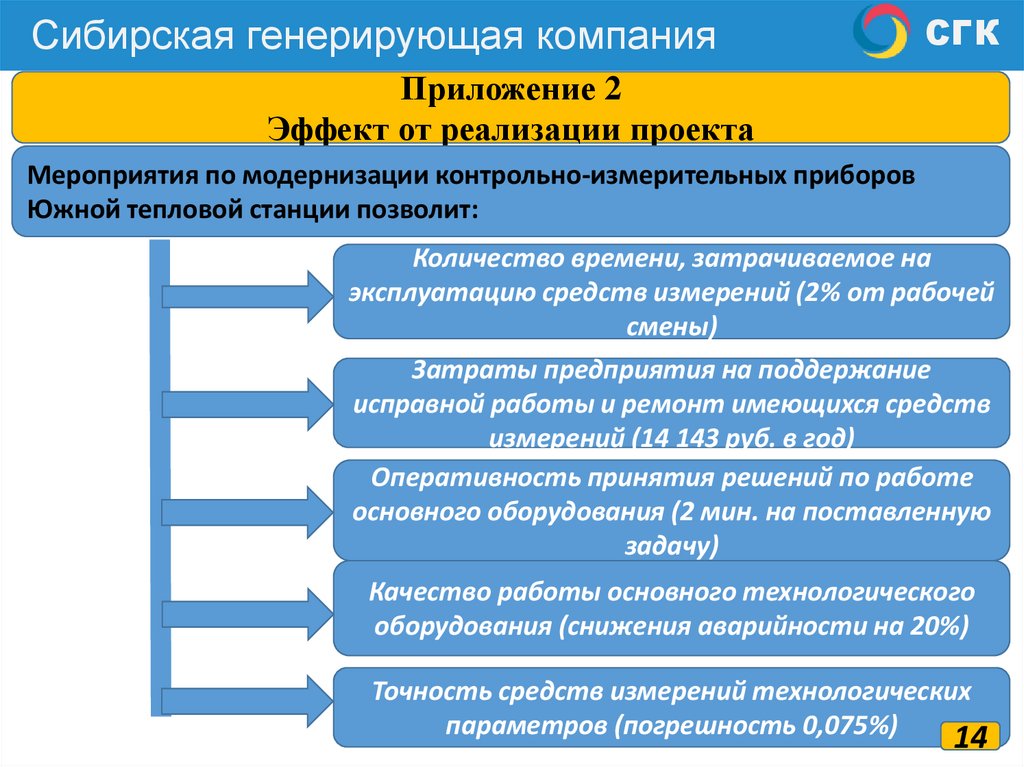

Приложение 2
Эффект от реализации проекта
Мероприятия по модернизации контрольно-измерительных приборов
Южной тепловой станции позволит:
Количество времени, затрачиваемое на
эксплуатацию средств измерений (2% от рабочей
смены)
Затраты предприятия на поддержание
исправной работы и ремонт имеющихся средств
измерений (14 143 руб. в год)
Оперативность принятия решений по работе
основного оборудования (2 мин. на поставленную
задачу)
Качество работы основного технологического
оборудования (снижения аварийности на 20%)
Точность средств измерений технологических
параметров (погрешность 0,075%)
14
