Изображения на чертежах. Виды, разрезы сечения. Чертеж - язык техники

1. Изображения на чертежах. Виды, разрезы сечения.

2. Чертеж – язык техники

Графика – самая древняя форма
общения людей, представления и
передачи опыта поколений.

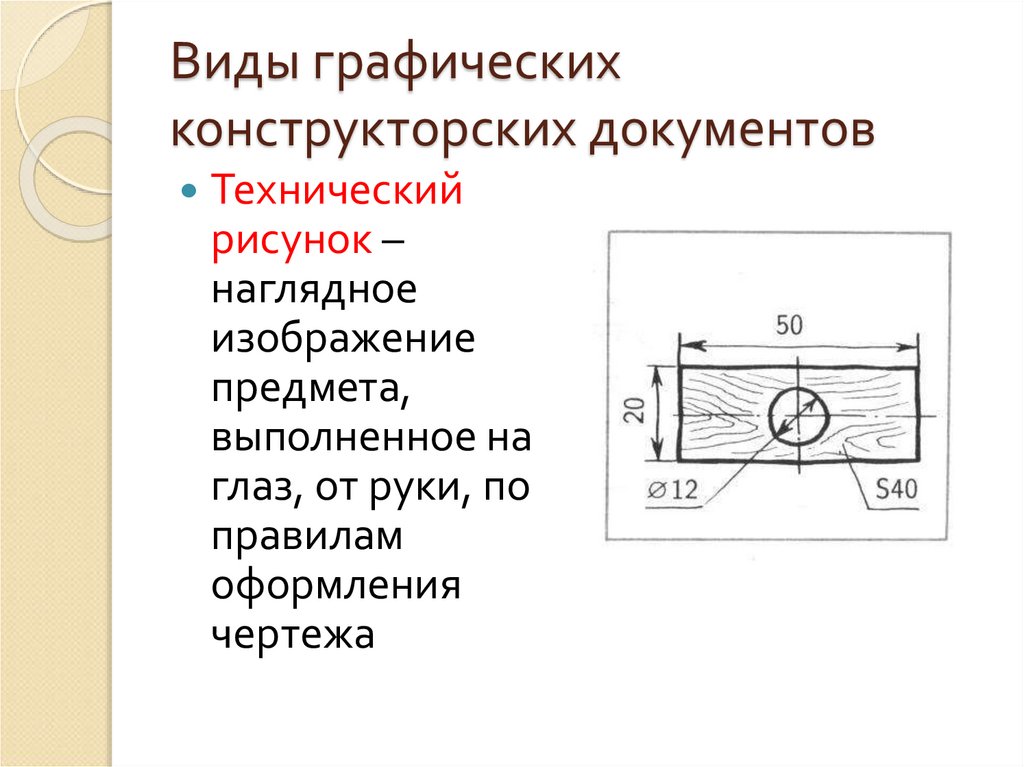

3. Виды графических конструкторских документов

Технический
рисунок –
наглядное
предмета,
выполненное на
глаз, от руки, по
правилам
оформления
чертежа

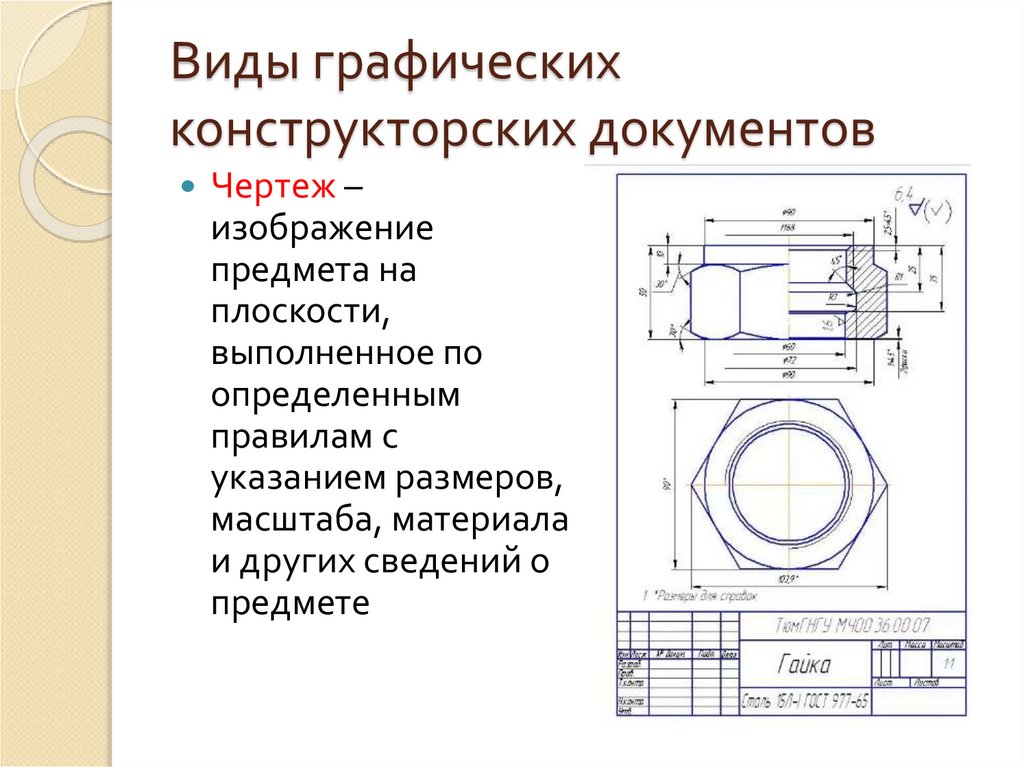

4. Виды графических конструкторских документов

Чертеж –
предмета на
плоскости,
выполненное по
определенным
правилам с
указанием размеров,
масштаба, материала
и других сведений о
предмете

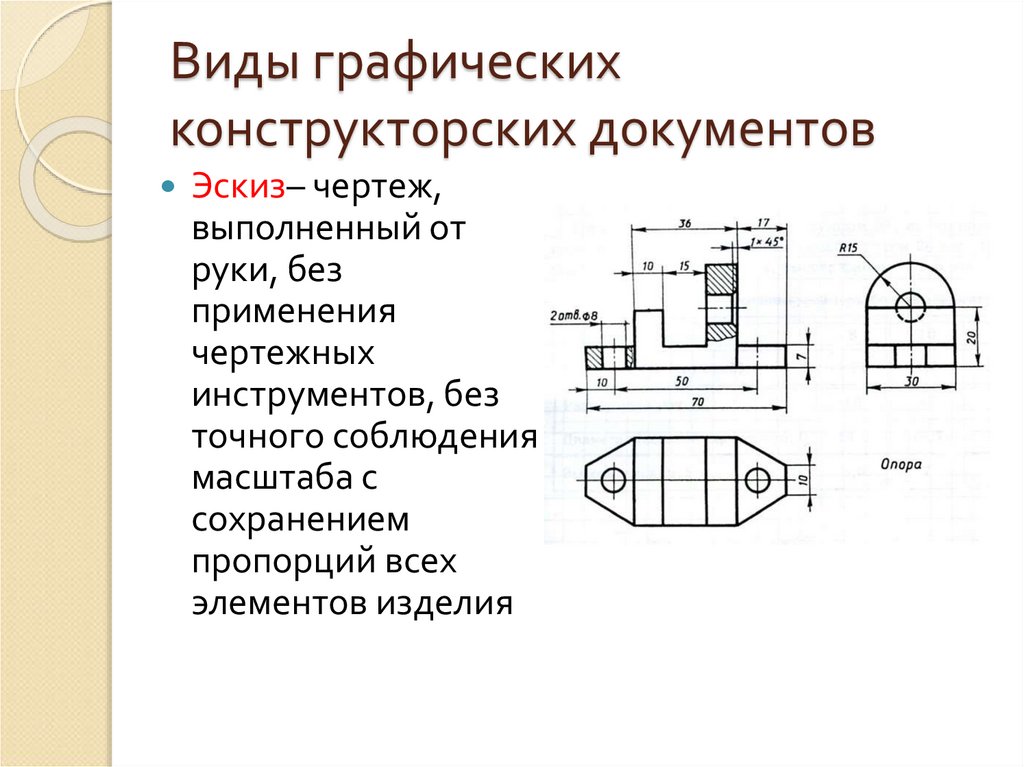

5. Виды графических конструкторских документов

Эскиз– чертеж,
выполненный от
руки, без
применения
чертежных
инструментов, без
точного соблюдения
масштаба с
сохранением
пропорций всех
элементов изделия

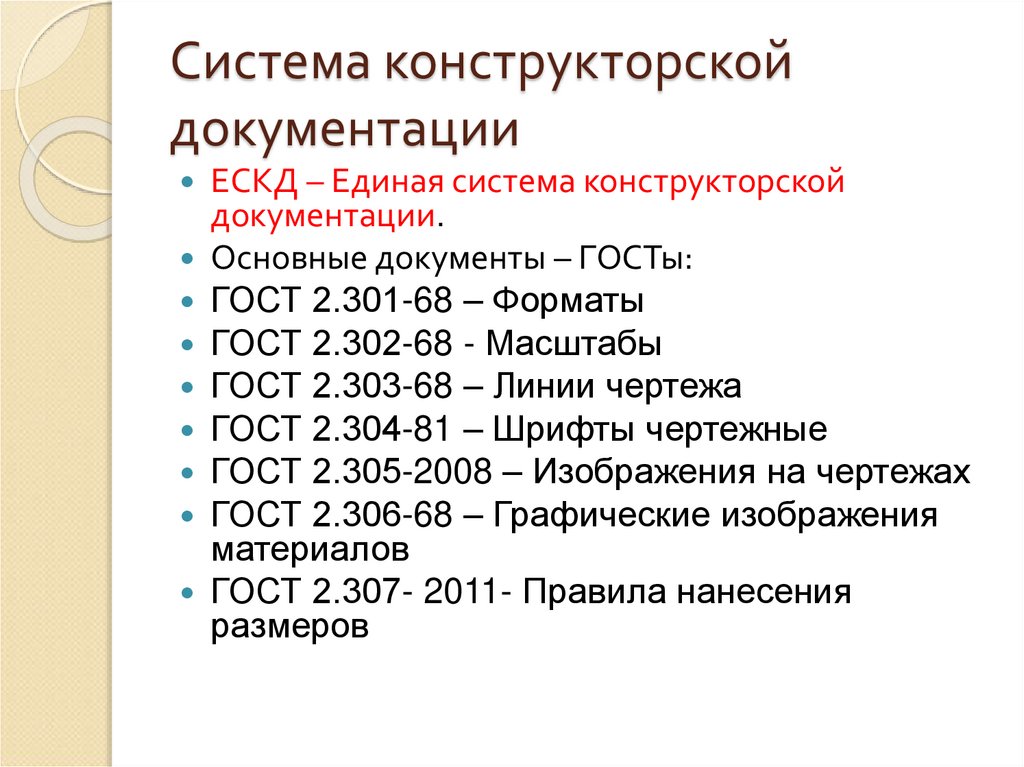

6. Система конструкторской документации

ЕСКД – Единая система конструкторской
документации.
Основные документы – ГОСТы:
ГОСТ 2.301-68 – Форматы
ГОСТ 2.302-68 - Масштабы
ГОСТ 2.303-68 – Линии чертежа
ГОСТ 2.304-81 – Шрифты чертежные
ГОСТ 2.305-2008 – Изображения на чертежах
ГОСТ 2.306-68 – Графические изображения
материалов
ГОСТ 2.307- 2011- Правила нанесения
размеров

7. Форматы

Несколько типов
форматов:
Формат А4
Формат А3
Формат А2
Формат А1
Формат А0

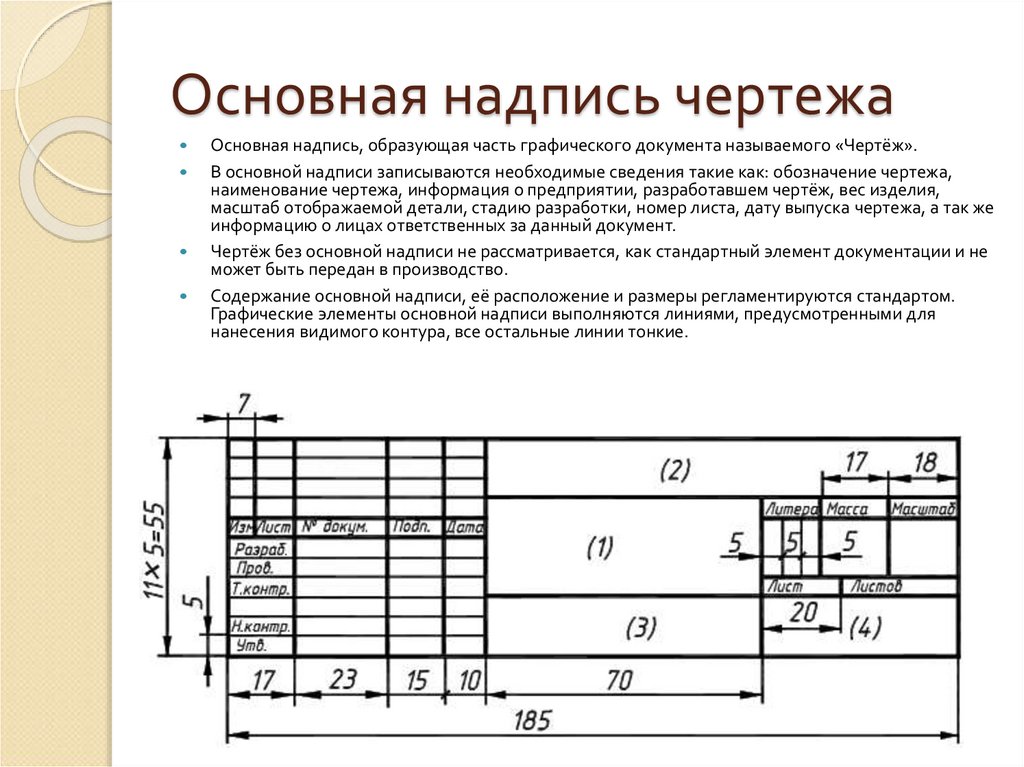

8. Основная надпись чертежа

Основная надпись, образующая часть графического документа называемого «Чертёж».
В основной надписи записываются необходимые сведения такие как: обозначение чертежа,
наименование чертежа, информация о предприятии, разработавшем чертёж, вес изделия,
масштаб отображаемой детали, стадию разработки, номер листа, дату выпуска чертежа, а так же
информацию о лицах ответственных за данный документ.
Чертёж без основной надписи не рассматривается, как стандартный элемент документации и не
может быть передан в производство.
Содержание основной надписи, её расположение и размеры регламентируются стандартом.
Графические элементы основной надписи выполняются линиями, предусмотренными для
нанесения видимого контура, все остальные линии тонкие.

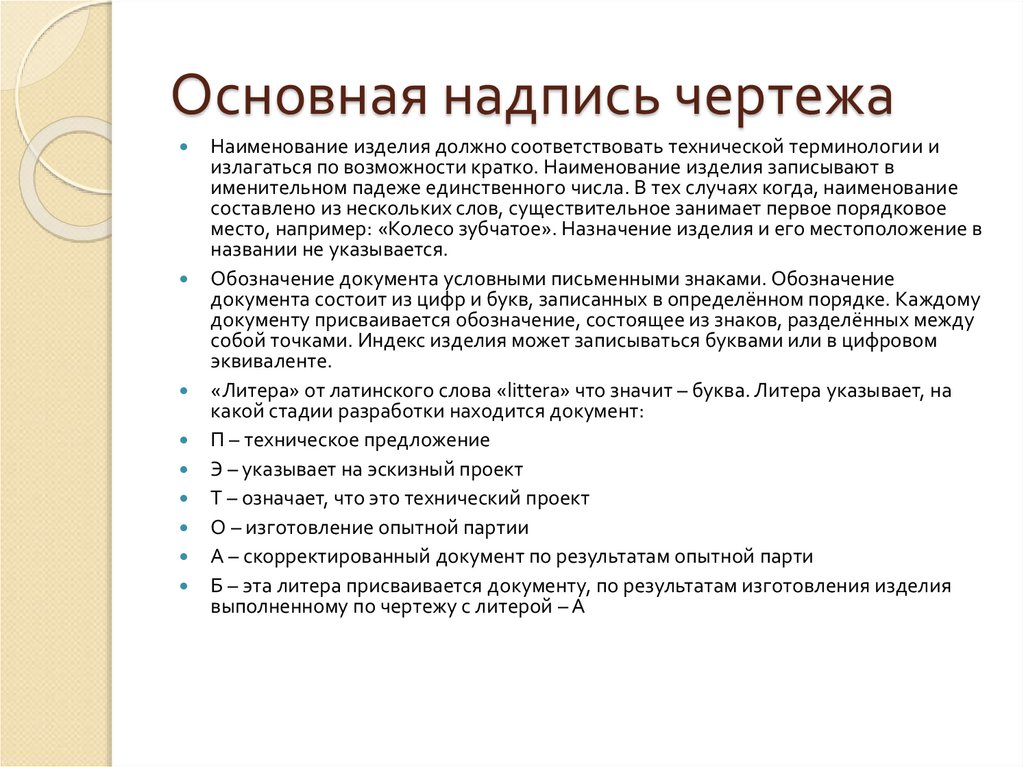

9. Основная надпись чертежа

Наименование изделия должно соответствовать технической терминологии и
излагаться по возможности кратко. Наименование изделия записывают в
именительном падеже единственного числа. В тех случаях когда, наименование
составлено из нескольких слов, существительное занимает первое порядковое
место, например: «Колесо зубчатое». Назначение изделия и его местоположение в
названии не указывается.
Обозначение документа условными письменными знаками. Обозначение
документа состоит из цифр и букв, записанных в определённом порядке. Каждому
документу присваивается обозначение, состоящее из знаков, разделённых между
собой точками. Индекс изделия может записываться буквами или в цифровом
эквиваленте.
«Литера» от латинского слова «littera» что значит – буква. Литера указывает, на
какой стадии разработки находится документ:
П – техническое предложение
Э – указывает на эскизный проект
Т – означает, что это технический проект
О – изготовление опытной партии
А – скорректированный документ по результатам опытной парти
Б – эта литера присваивается документу, по результатам изготовления изделия
выполненному по чертежу с литерой – А

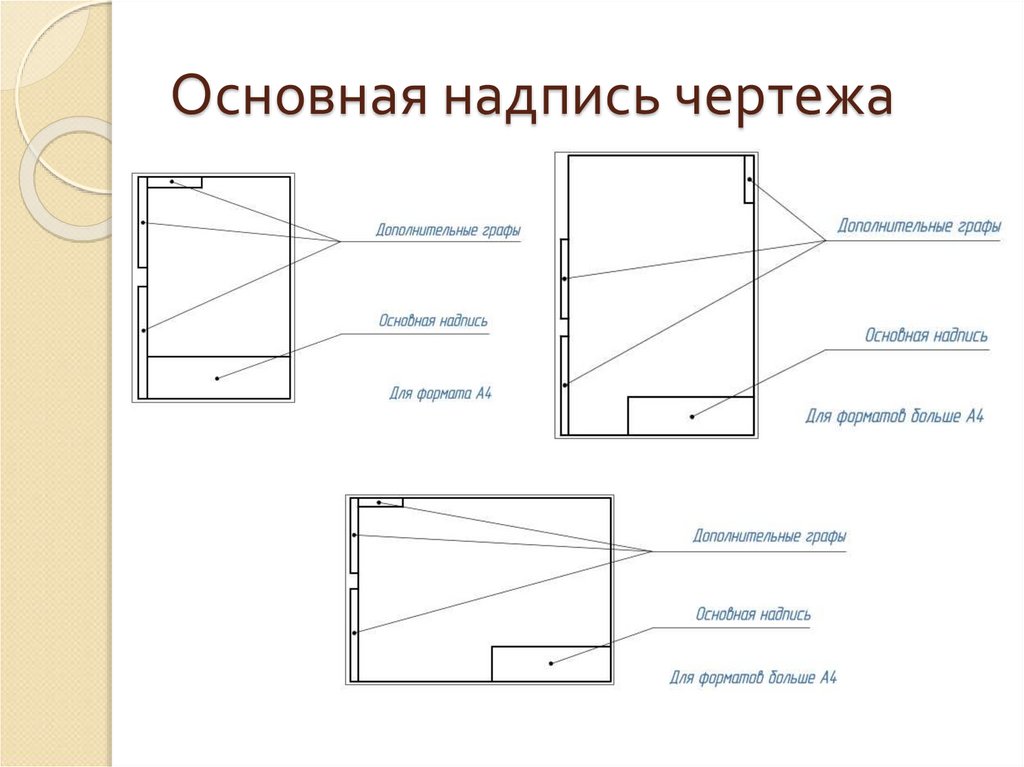

10. Основная надпись чертежа

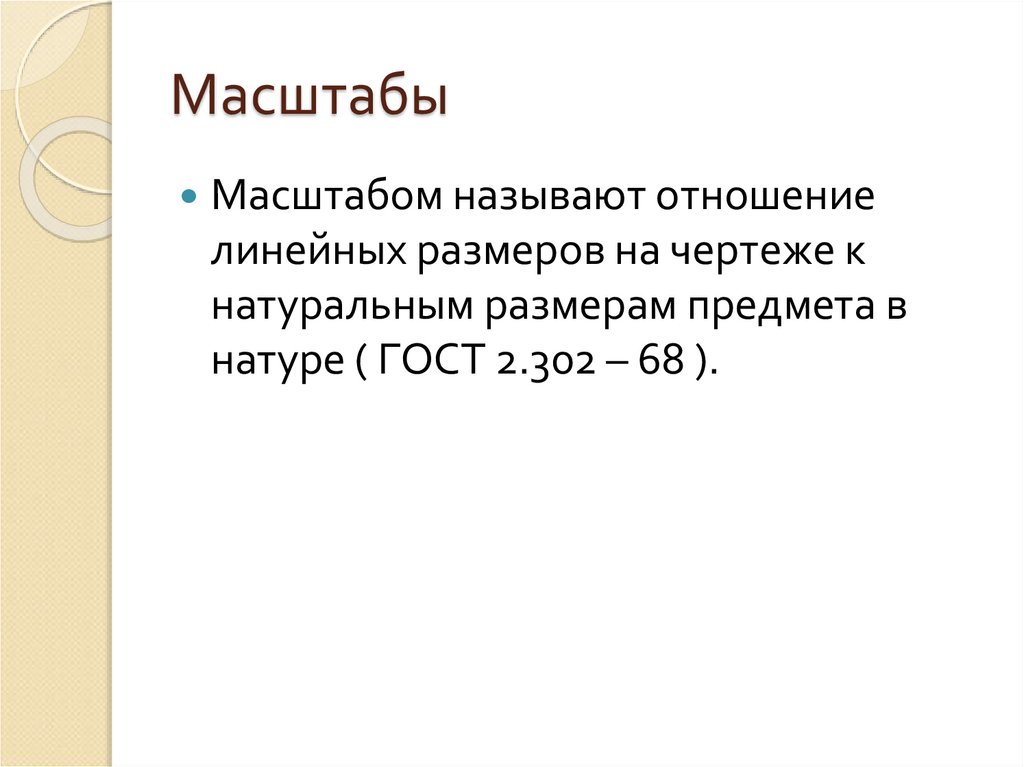

11. Масштабы

Масштабом называют отношение
линейных размеров на чертеже к
натуральным размерам предмета в
натуре ( ГОСТ 2.302 – 68 ).

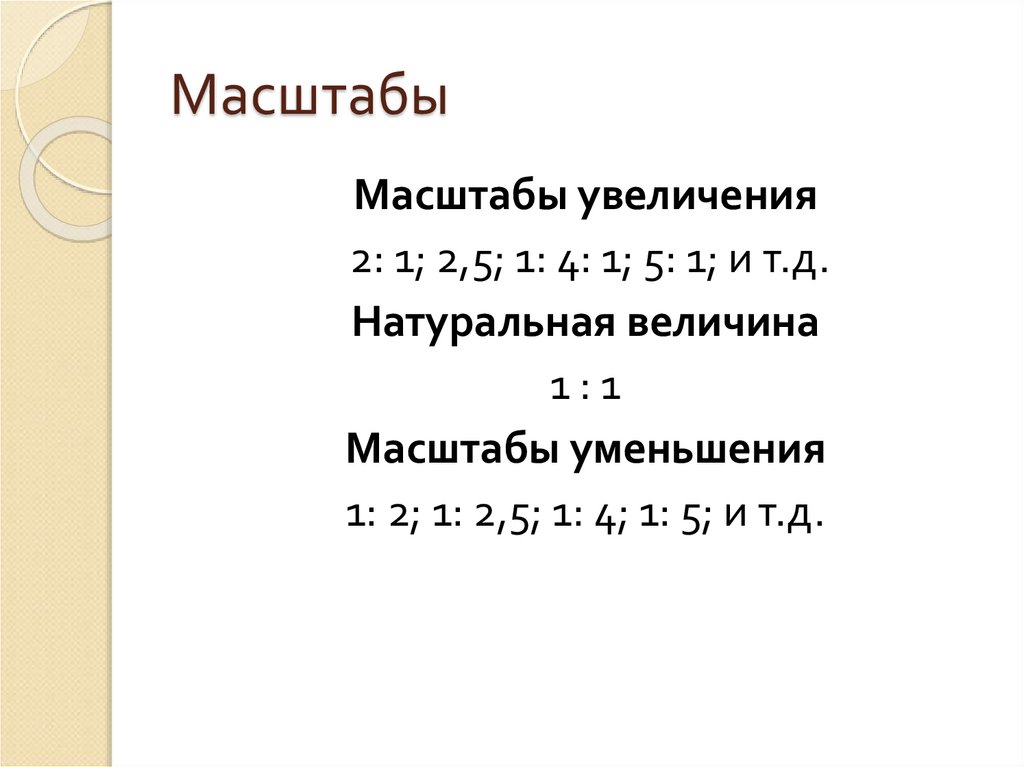

12. Масштабы

Масштабы увеличения
2: 1; 2,5; 1: 4: 1; 5: 1; и т.д.
Натуральная величина
1:1
Масштабы уменьшения
1: 2; 1: 2,5; 1: 4; 1: 5; и т.д.

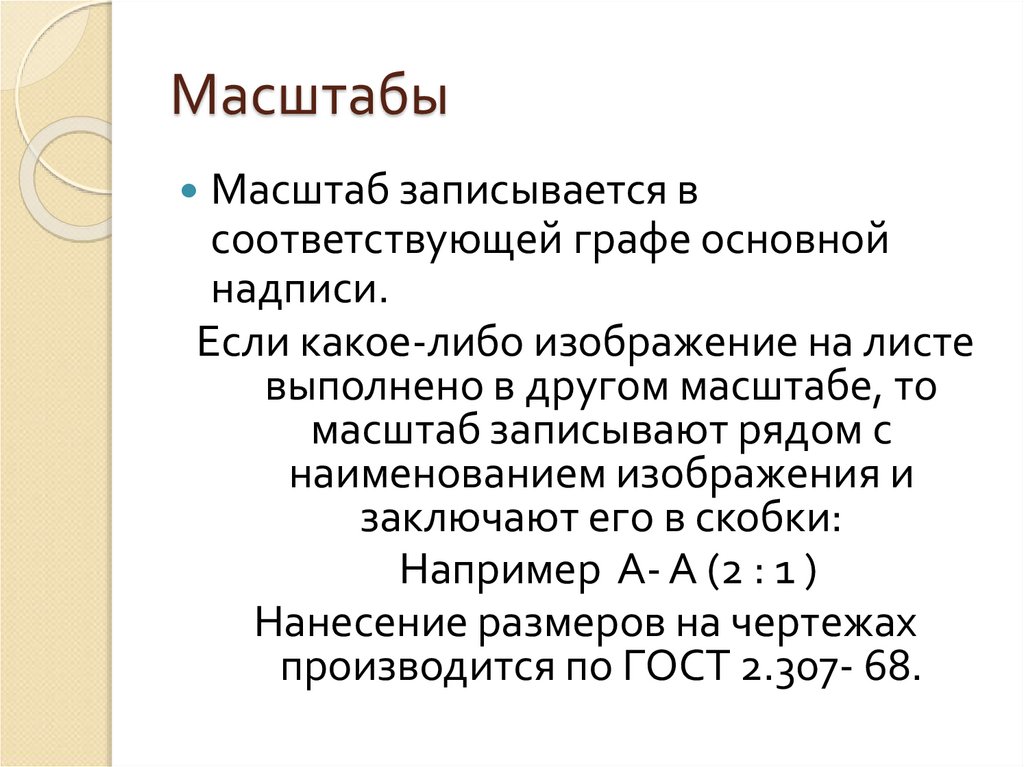

13. Масштабы

Масштаб записывается в
соответствующей графе основной
надписи.
Если какое-либо изображение на листе
выполнено в другом масштабе, то
масштаб записывают рядом с
наименованием изображения и
заключают его в скобки:
Например А- А (2 : 1 )
Нанесение размеров на чертежах
производится по ГОСТ 2.307- 68.

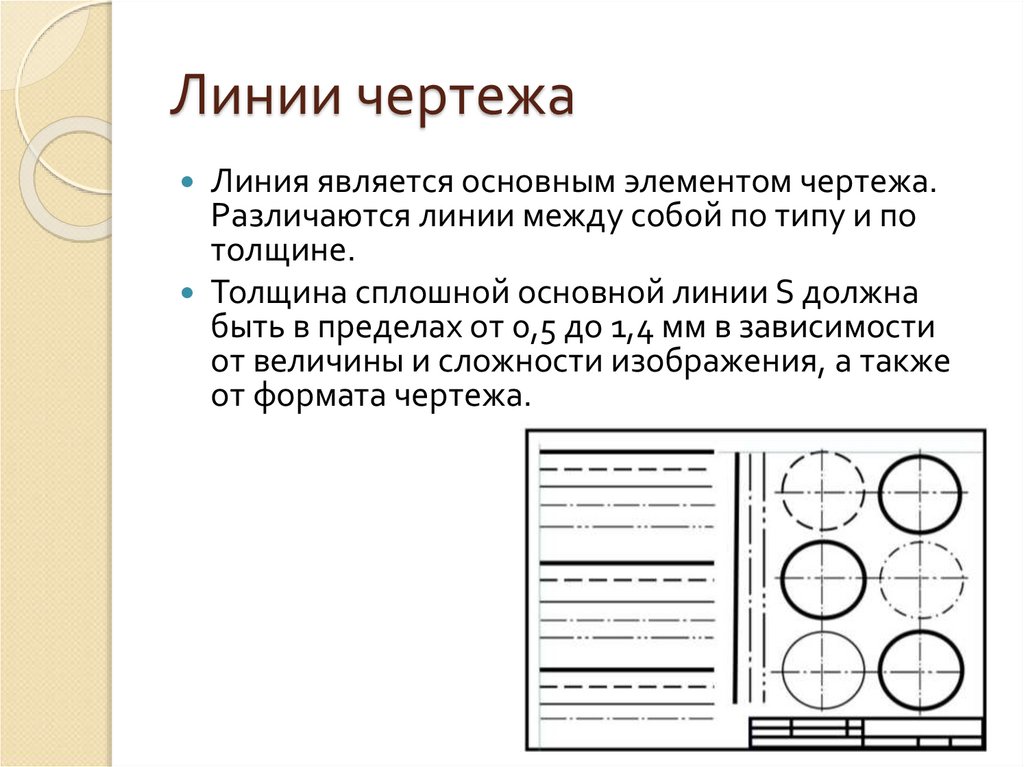

14. Линии чертежа

Линия является основным элементом чертежа.
Различаются линии между собой по типу и по
толщине.
Толщина сплошной основной линии S должна
быть в пределах от 0,5 до 1,4 мм в зависимости
от величины и сложности изображения, а также
от формата чертежа.

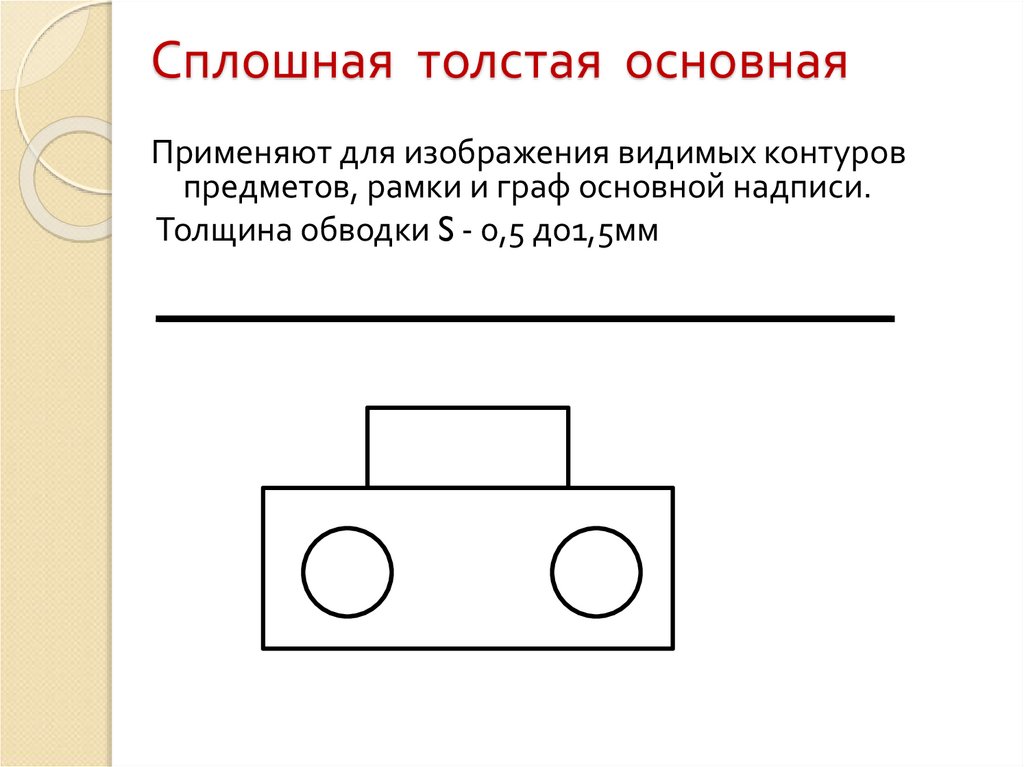

15. Сплошная толстая основная

Применяют для изображения видимых контуров
предметов, рамки и граф основной надписи.
Толщина обводки S - 0,5 до1,5мм

16. Штриховая линия

Применяется для изображения невидимых
контуров предмета.
Толщина обводки от S/3 до S/2

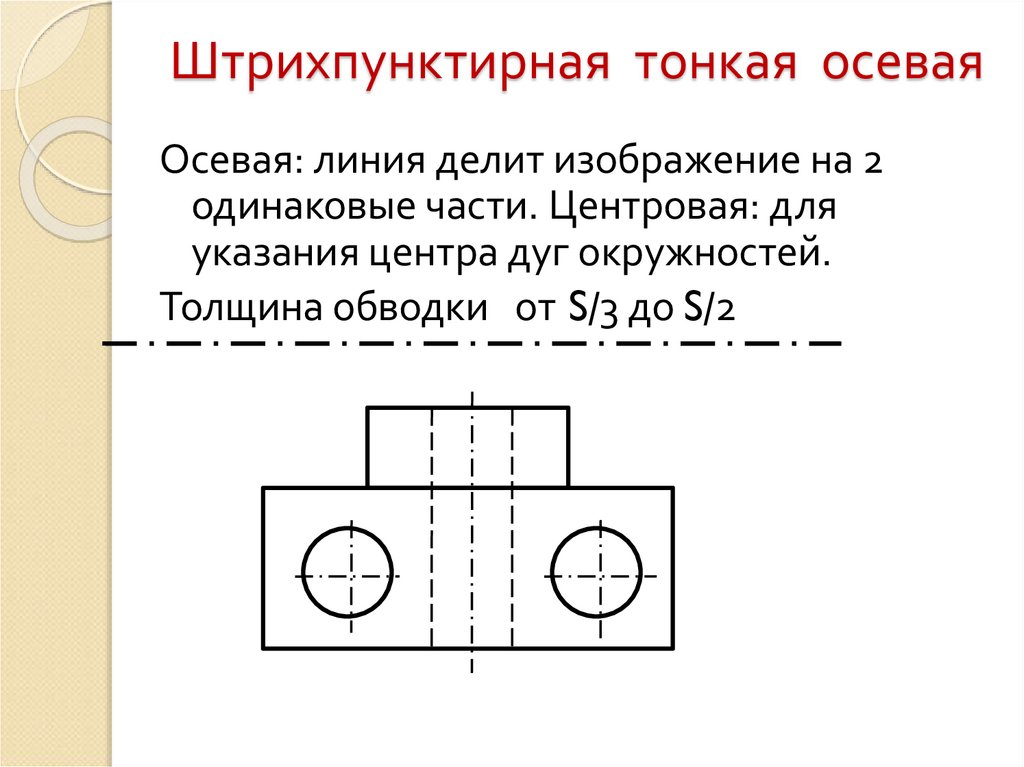

17. Штрихпунктирная тонкая осевая

Осевая: линия делит изображение на 2
одинаковые части. Центровая: для
указания центра дуг окружностей.
Толщина обводки от S/3 до S/2

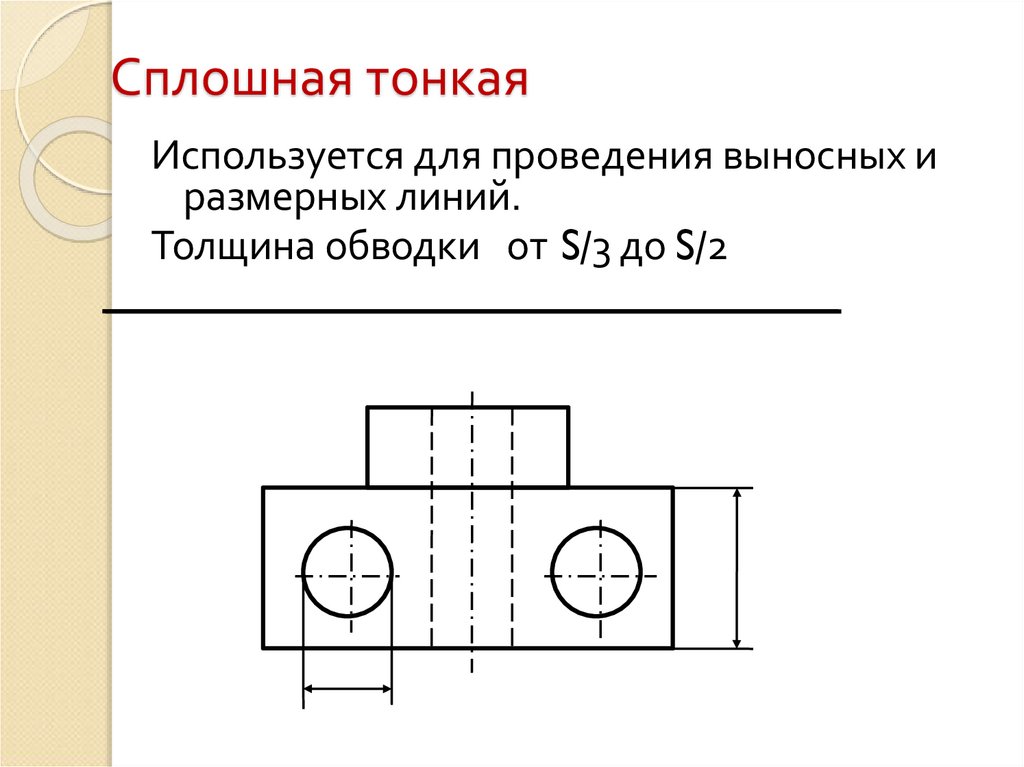

18. Сплошная тонкая

Используется для проведения выносных и
размерных линий.
Толщина обводки от S/3 до S/2

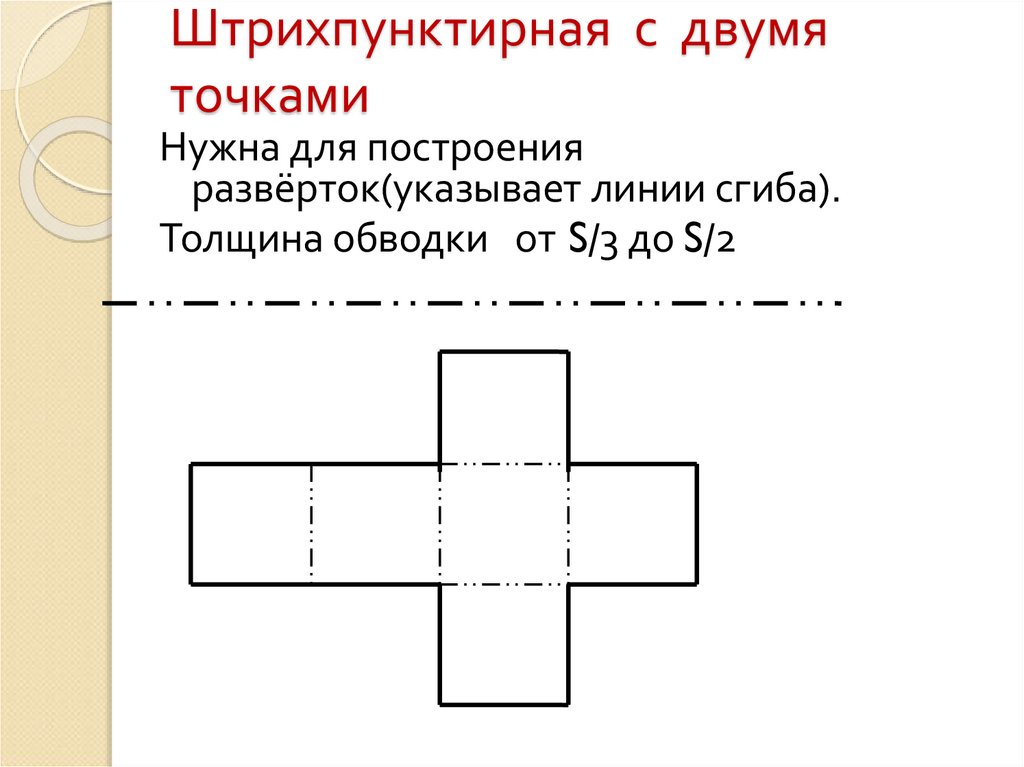

19. Штрихпунктирная с двумя точками

Нужна для построения
развёрток(указывает линии сгиба).
Толщина обводки от S/3 до S/2

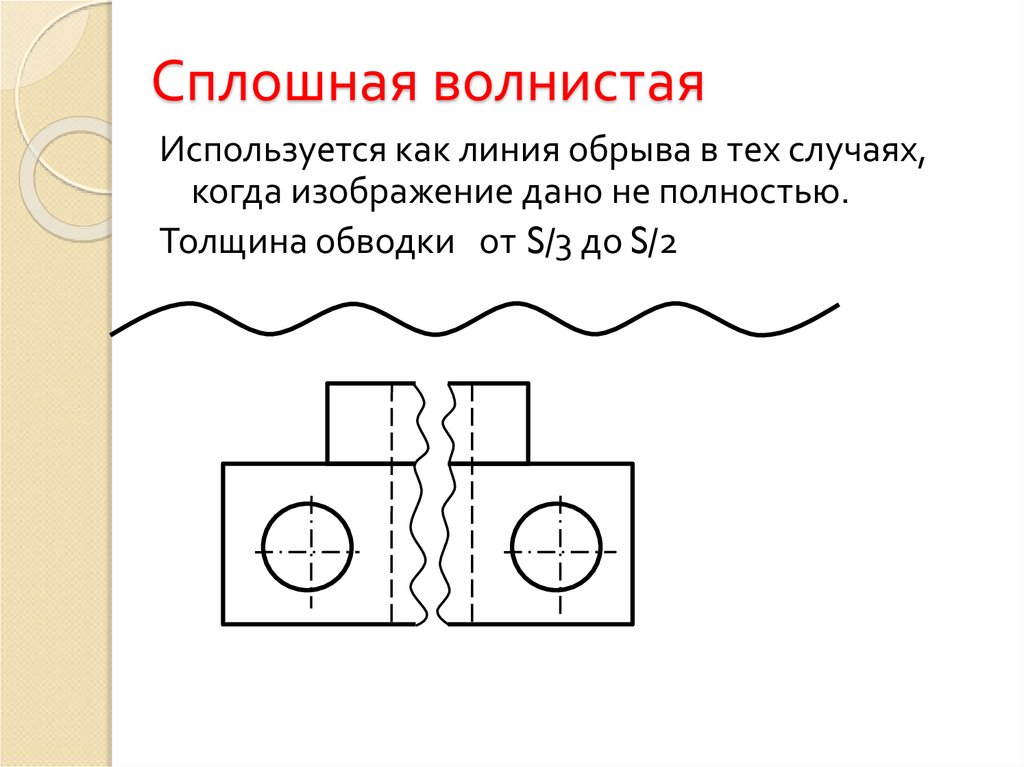

20. Сплошная волнистая

Используется как линия обрыва в тех случаях,
когда изображение дано не полностью.
Толщина обводки от S/3 до S/2

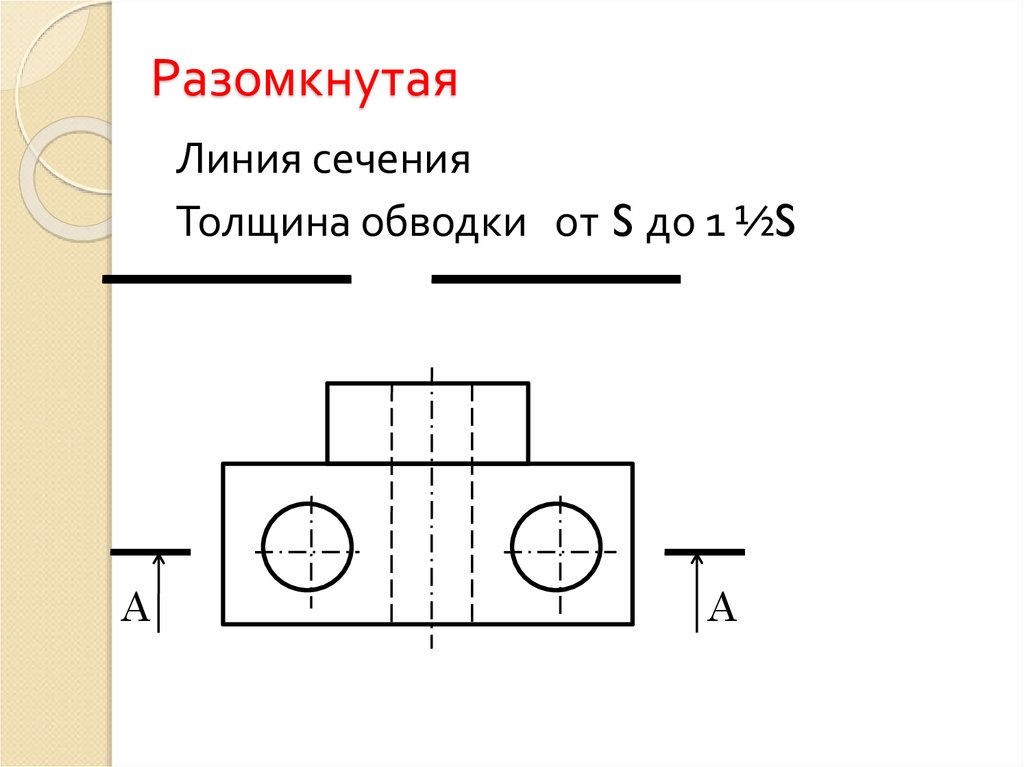

21. Разомкнутая

Линия сечения
Толщина обводки от S до 1 ½S
А
А

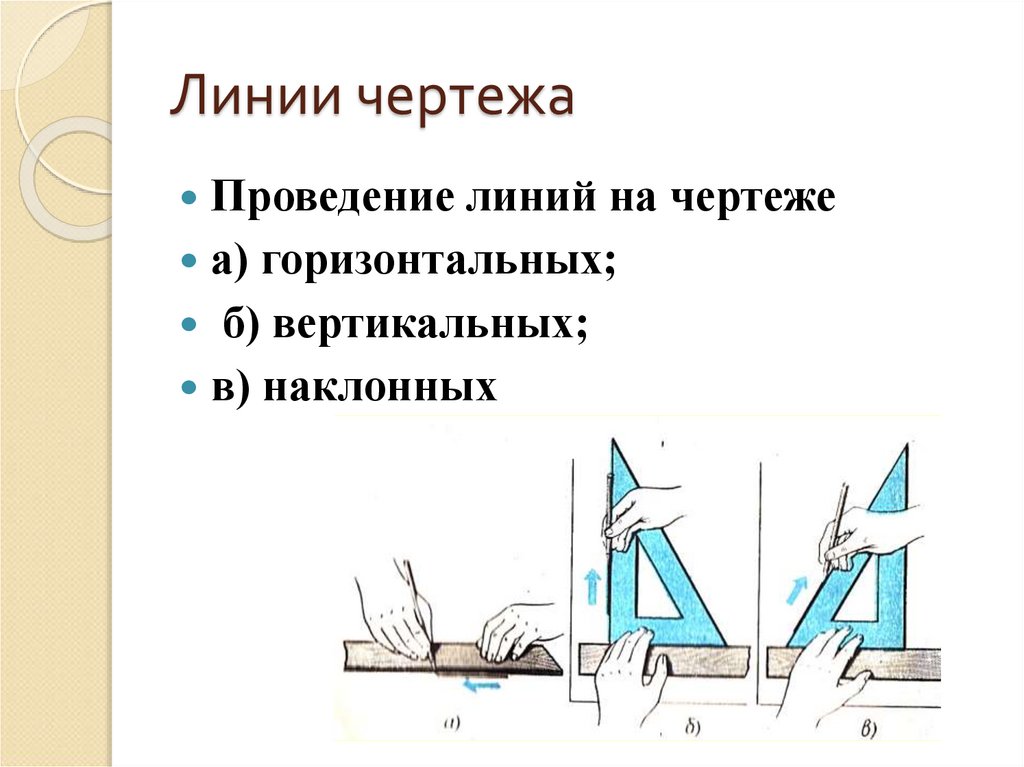

22. Линии чертежа

Проведение линий на чертеже
а) горизонтальных;
б) вертикальных;
в) наклонных

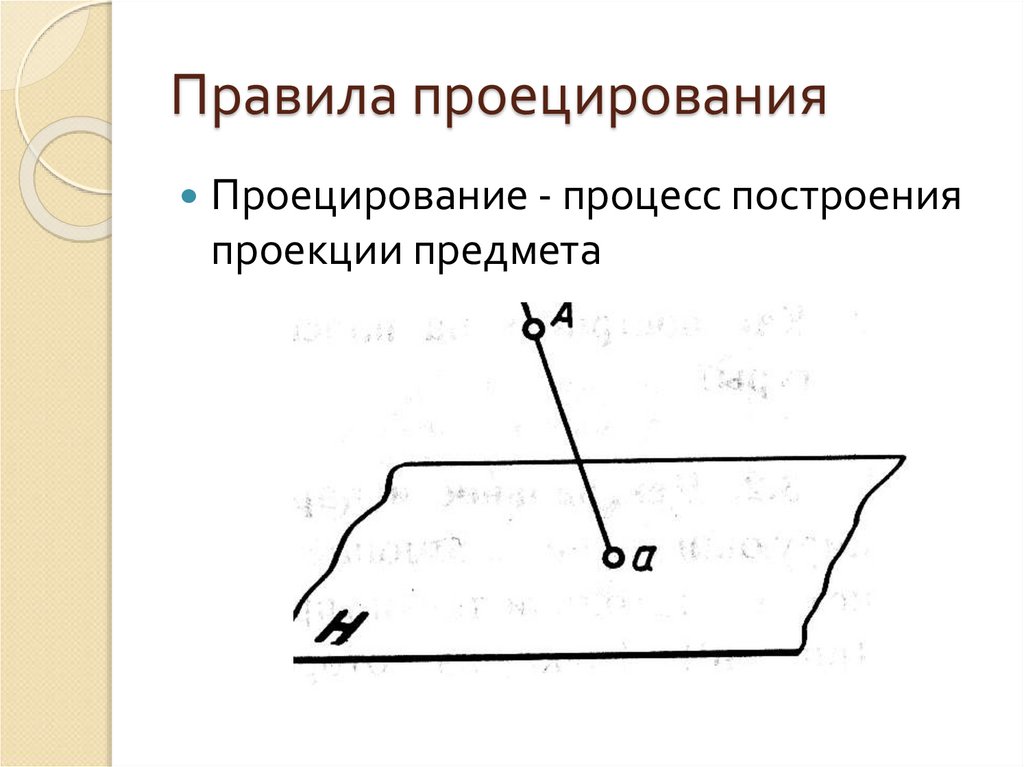

23. Правила проецирования

Проецирование - процесс построения
проекции предмета

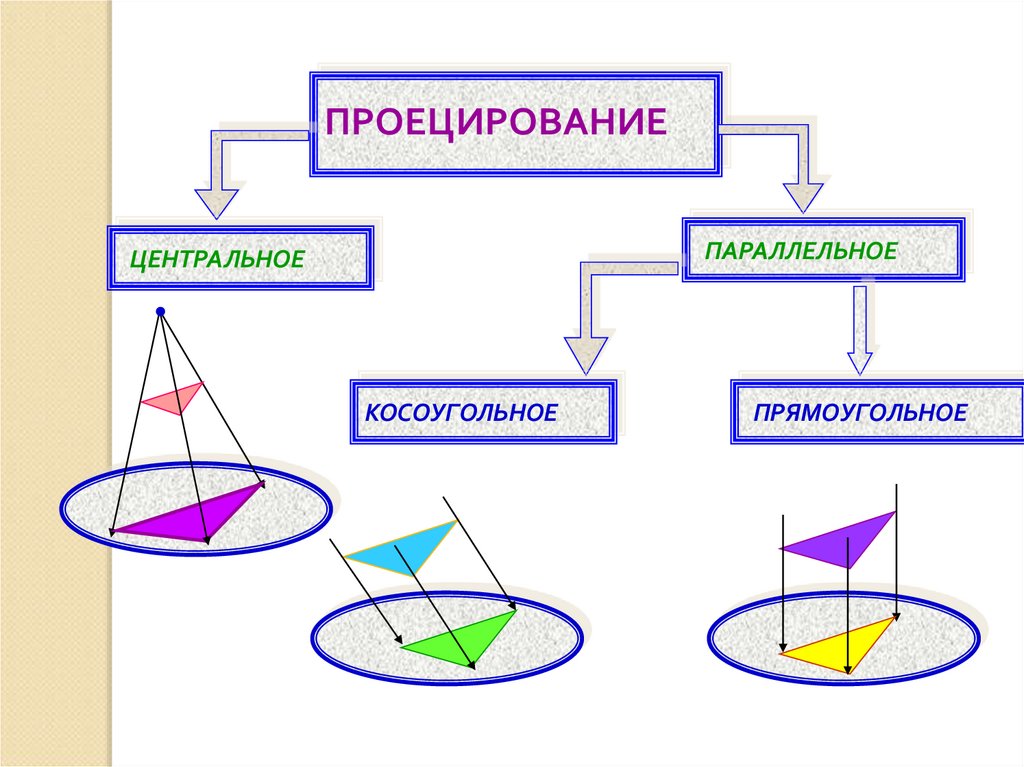

24.

ПРОЕЦИРОВАНИЕ
ПАРАЛЛЕЛЬНОЕ
ЦЕНТРАЛЬНОЕ
КОСОУГОЛЬНОЕ
ПРЯМОУГОЛЬНОЕ

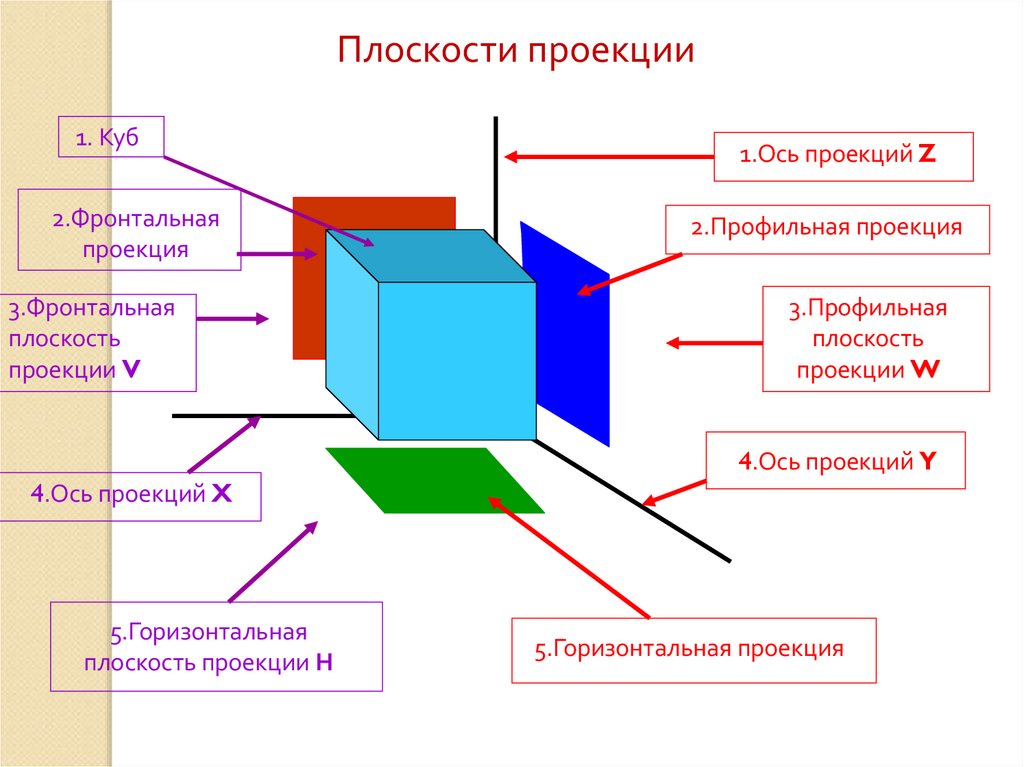

25.

Плоскости проекции
1. Куб
2.Фронтальная
проекция
3.Фронтальная
плоскость
проекции V
1.Ось проекций Z
2.Профильная проекция
3.Профильная
плоскость
проекции W
4.Ось проекций Y
4.Ось проекций X
5.Горизонтальная
плоскость проекции Н
5.Горизонтальная проекция

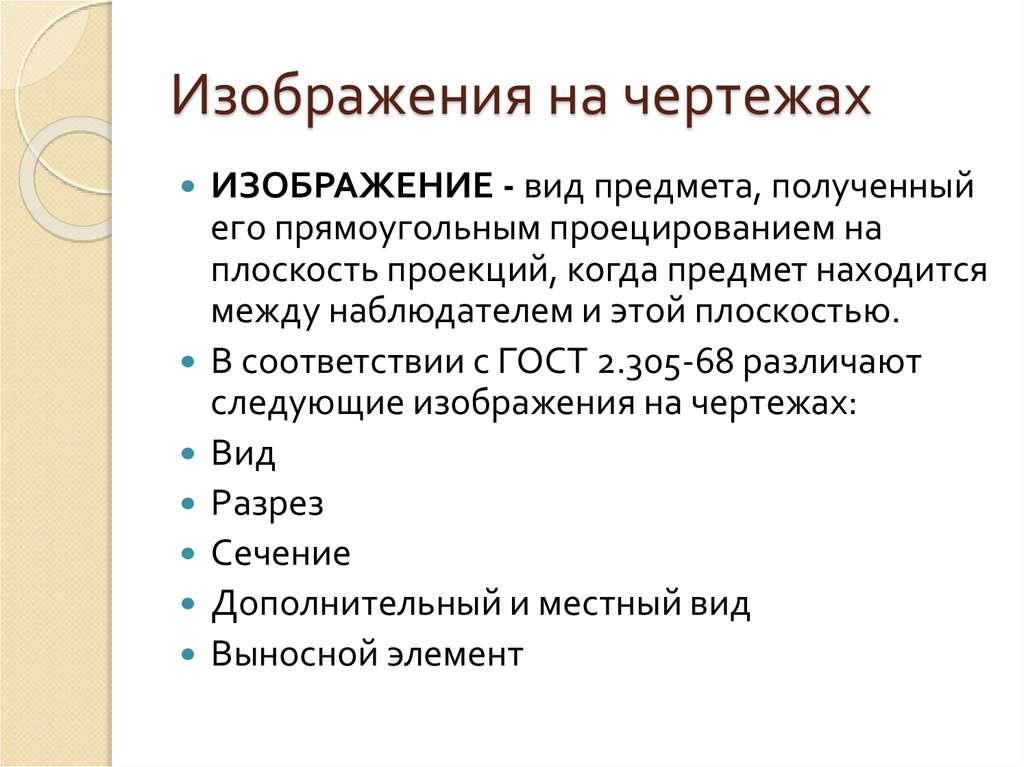

26. Изображения на чертежах

ИЗОБРАЖЕНИЕ - вид предмета, полученный
его прямоугольным проецированием на
плоскость проекций, когда предмет находится
между наблюдателем и этой плоскостью.
В соответствии с ГОСТ 2.305-68 различают
следующие изображения на чертежах:
Вид
Разрез
Сечение
Дополнительный и местный вид

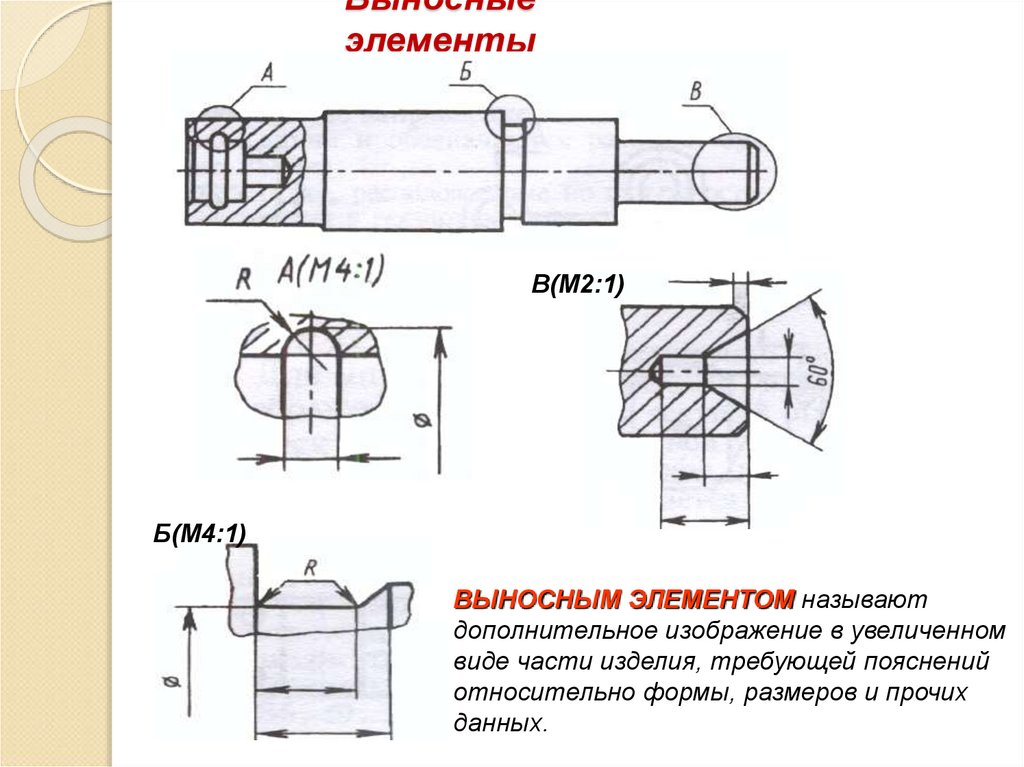

Выносной элемент

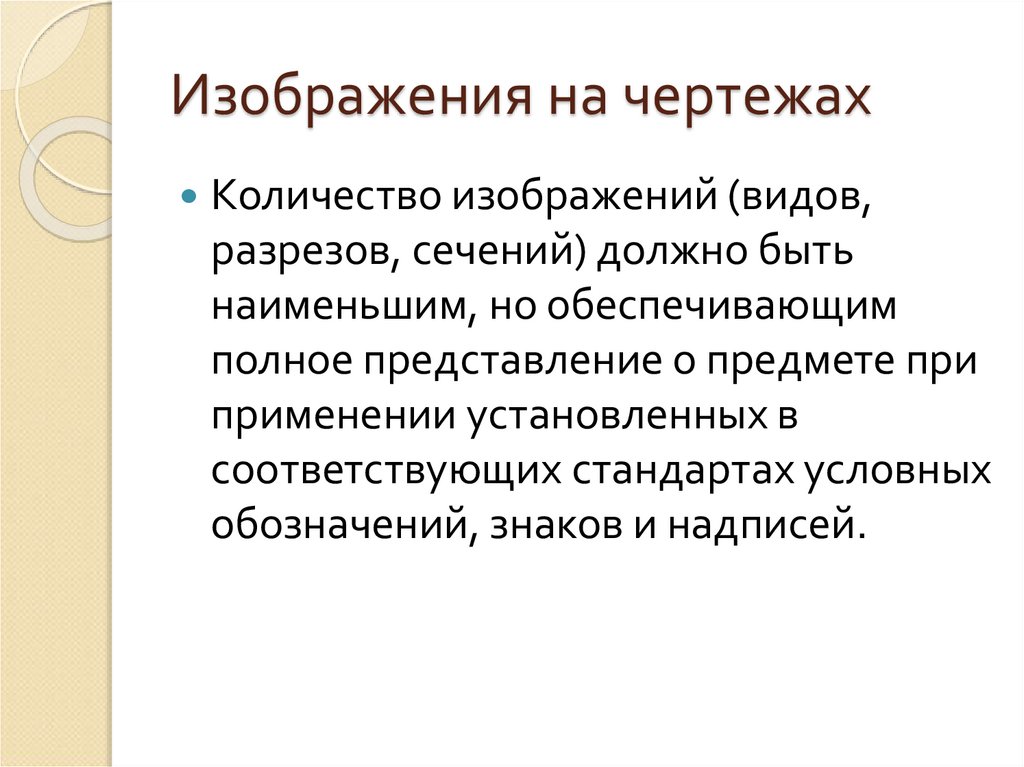

27. Изображения на чертежах

Количество изображений (видов,
разрезов, сечений) должно быть
наименьшим, но обеспечивающим
полное представление о предмете при
применении установленных в
соответствующих стандартах условных
обозначений, знаков и надписей.

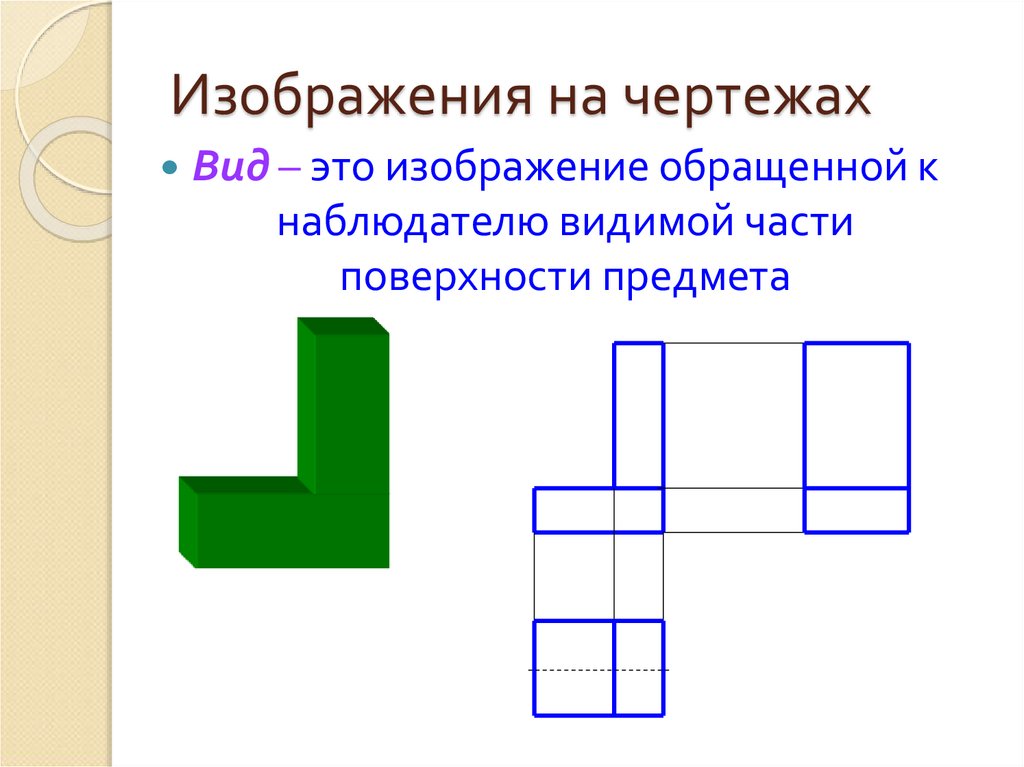

28. Изображения на чертежах

Вид – это изображение обращенной к
наблюдателю видимой части
поверхности предмета

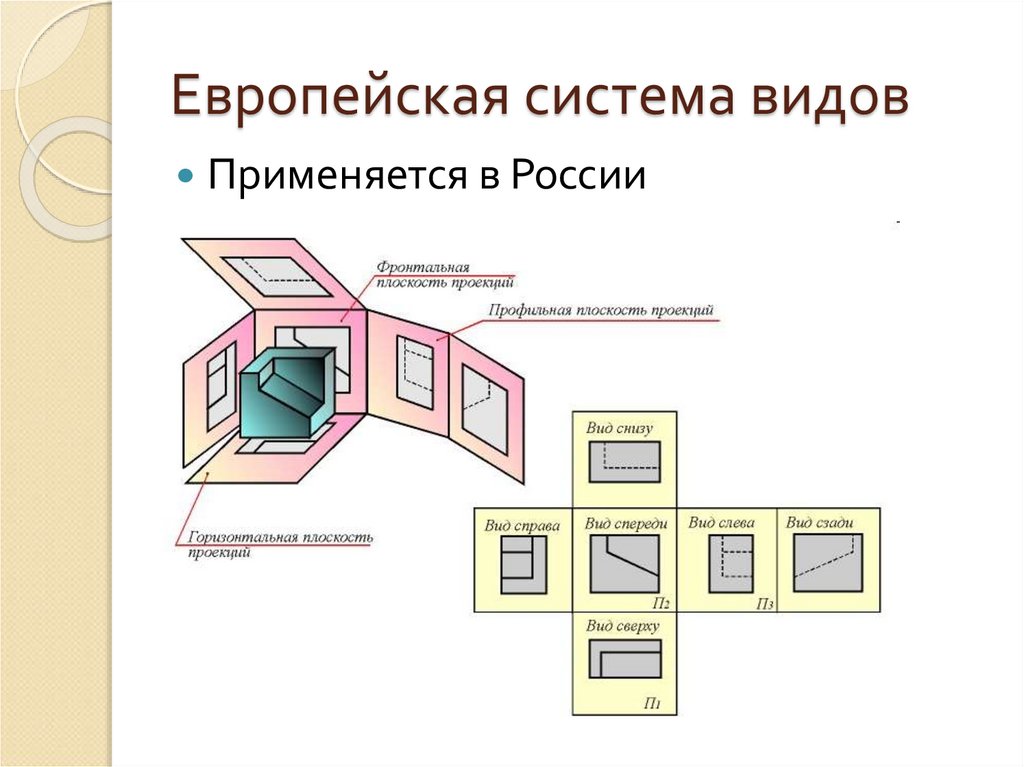

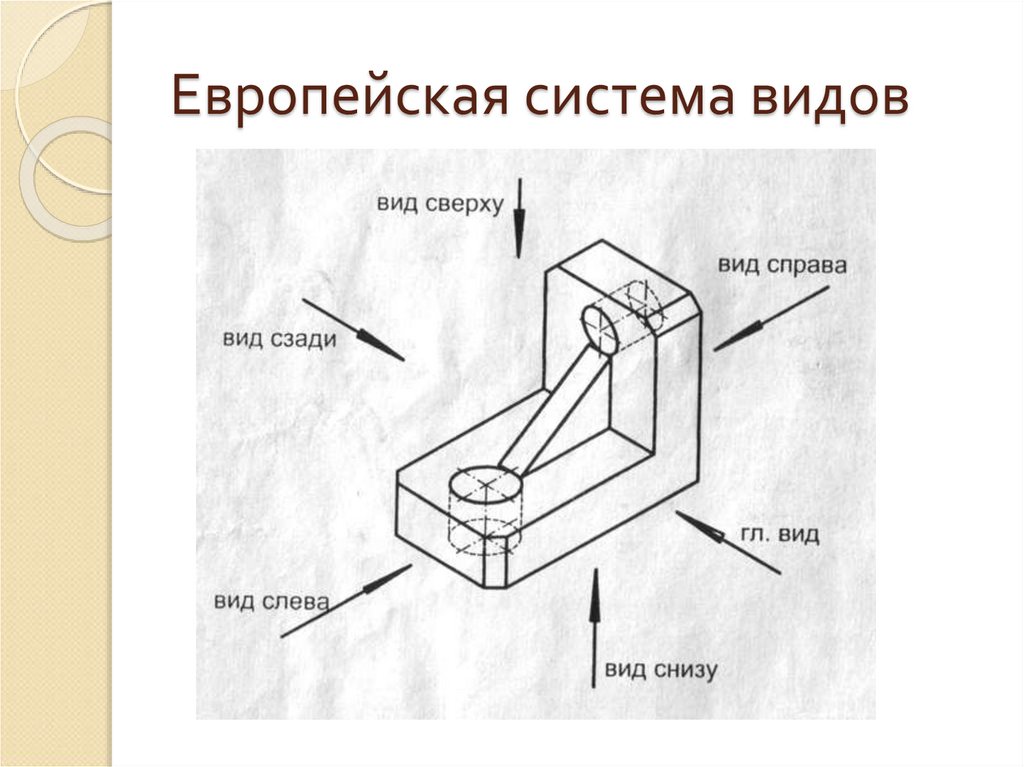

29. Европейская система видов

Применяется в России

30. Европейская система видов

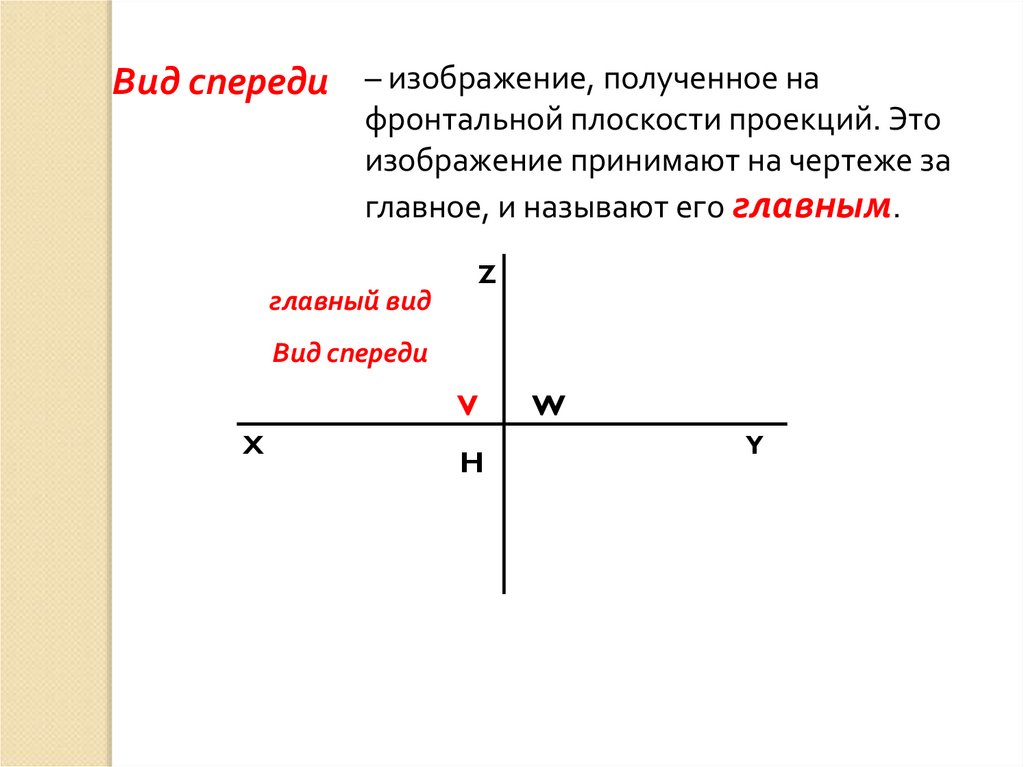

31.

Вид спереди – изображение, полученное на
фронтальной плоскости проекций. Это
изображение принимают на чертеже за
главное, и называют его главным.
Z
главный вид
Вид спереди
V
X
H
W
Y

32.

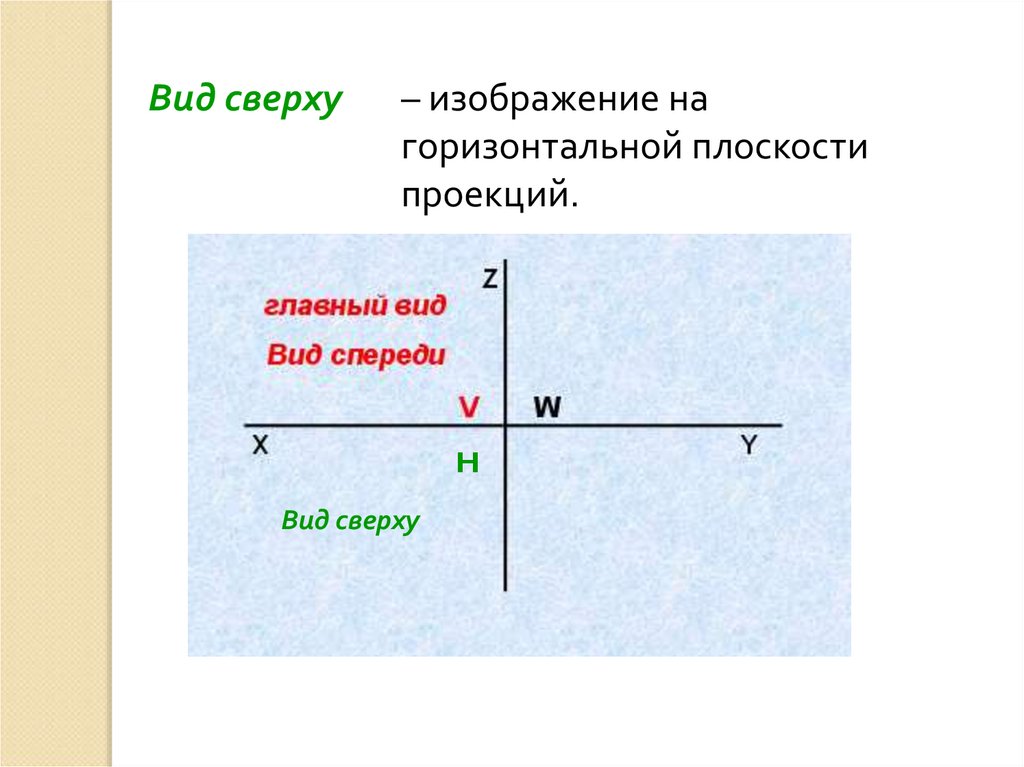

Вид сверху
– изображение на
горизонтальной плоскости
проекций.
H
Вид сверху

33.

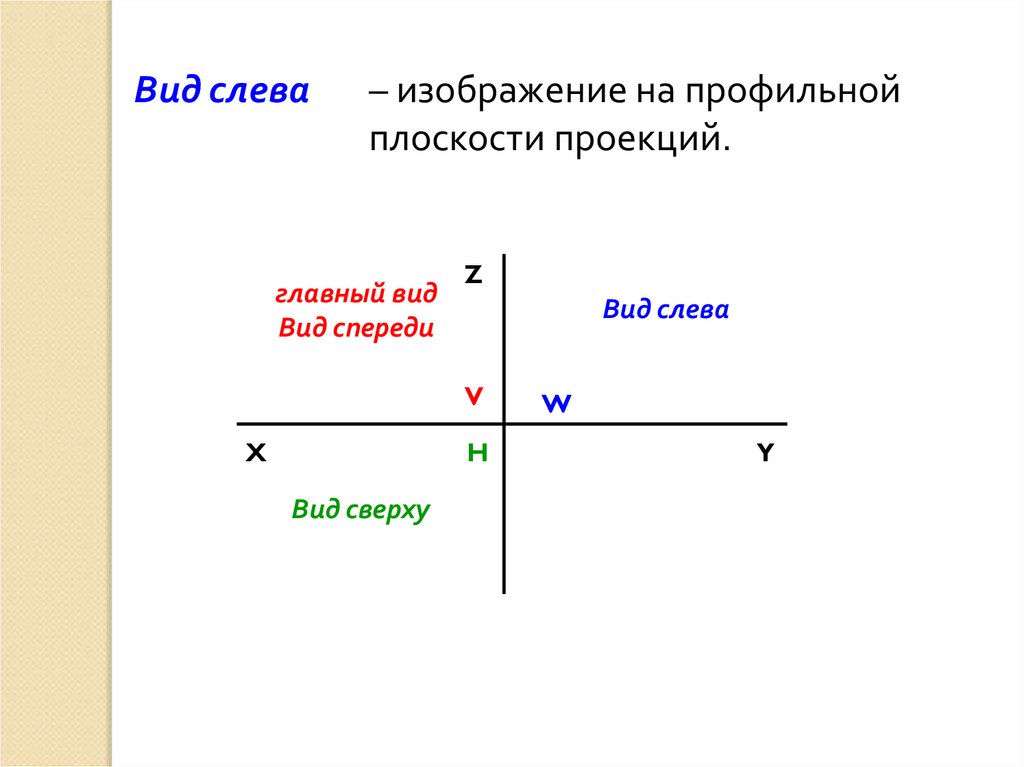

Вид слева
– изображение на профильной
плоскости проекций.
главный вид
Вид спереди
Z
Вид слева
V
X
H
Вид сверху
W
Y

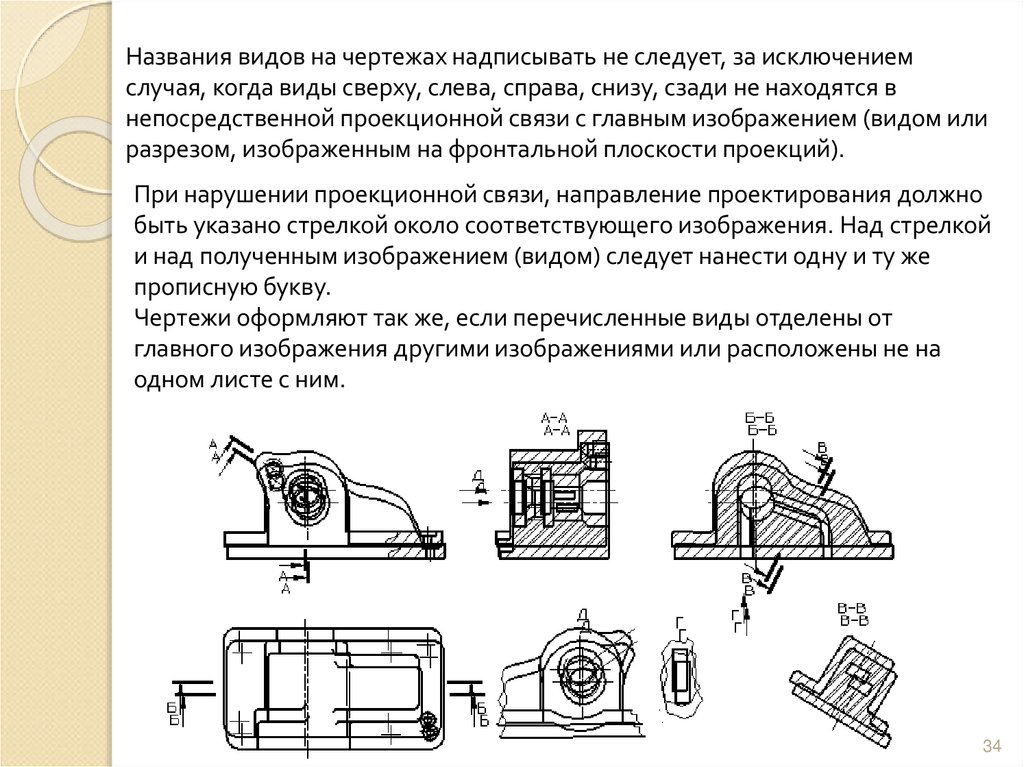

34.

Названия видов на чертежах надписывать не следует, за исключением
случая, когда виды сверху, слева, справа, снизу, сзади не находятся в
непосредственной проекционной связи с главным изображением (видом или
разрезом, изображенным на фронтальной плоскости проекций).
При нарушении проекционной связи, направление проектирования должно
быть указано стрелкой около соответствующего изображения. Над стрелкой
и над полученным изображением (видом) следует нанести одну и ту же
прописную букву.
Чертежи оформляют так же, если перечисленные виды отделены от
главного изображения другими изображениями или расположены не на
одном листе с ним.
34

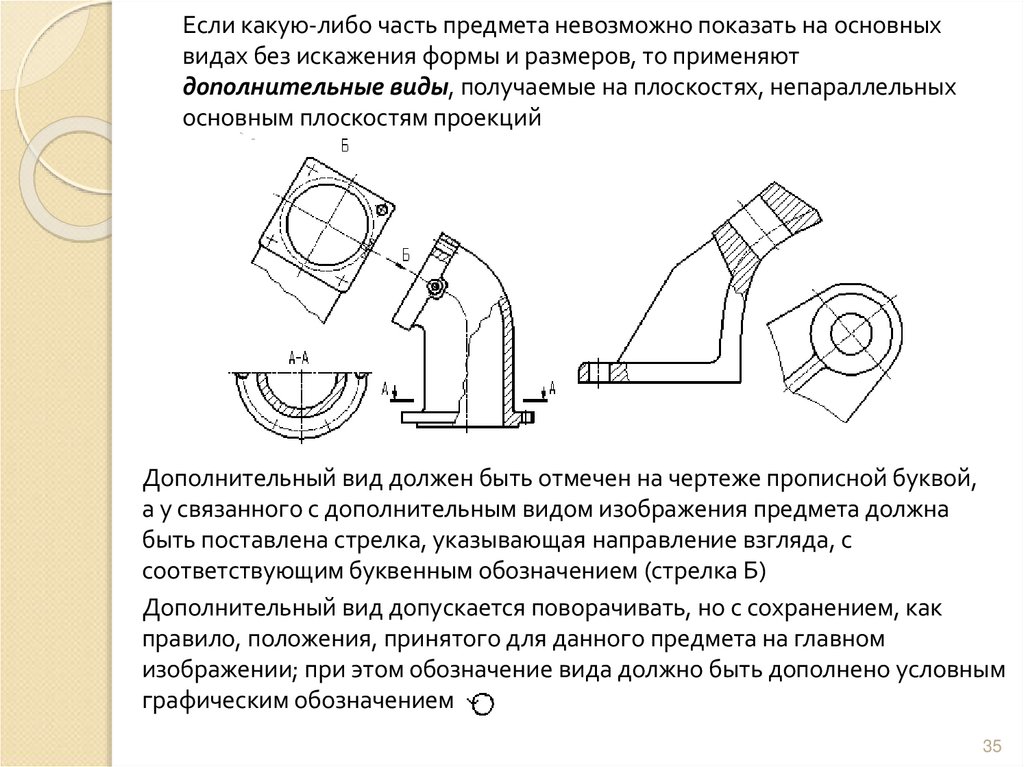

35.

Если какую-либо часть предмета невозможно показать на основных
видах без искажения формы и размеров, то применяют
дополнительные виды, получаемые на плоскостях, непараллельных
основным плоскостям проекций
Дополнительный вид должен быть отмечен на чертеже прописной буквой,
а у связанного с дополнительным видом изображения предмета должна
быть поставлена стрелка, указывающая направление взгляда, с
соответствующим буквенным обозначением (стрелка Б)
Дополнительный вид допускается поворачивать, но с сохранением, как
правило, положения, принятого для данного предмета на главном
изображении; при этом обозначение вида должно быть дополнено условным
графическим обозначением
35

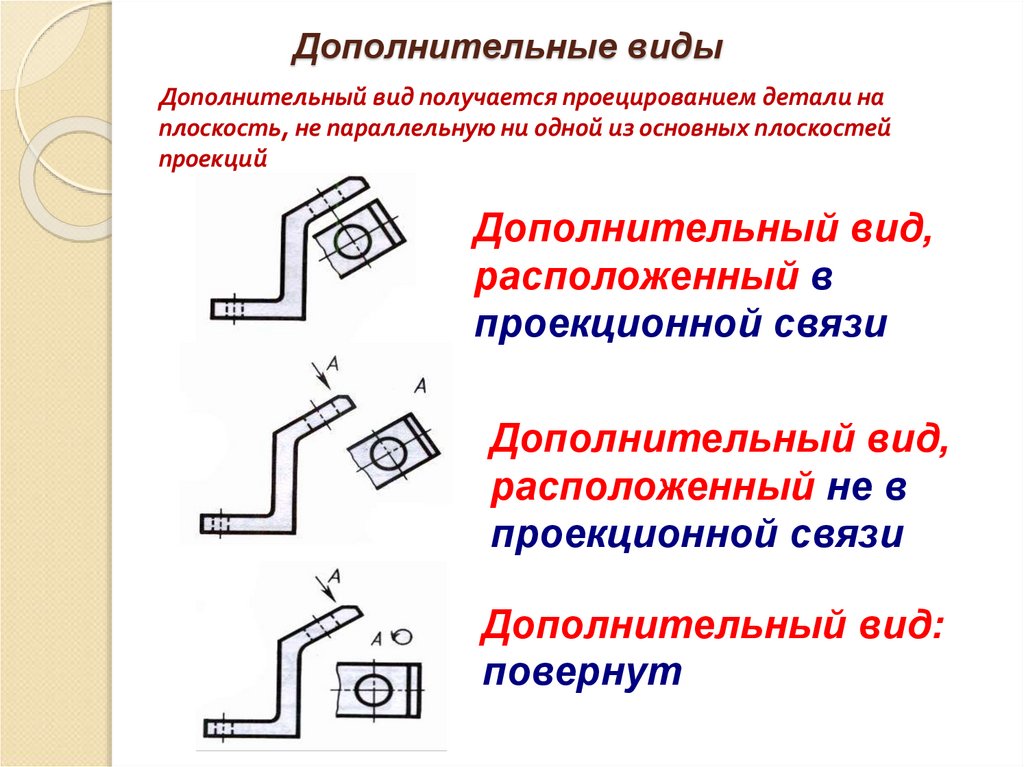

36. Дополнительные виды

Дополнительный вид получается проецированием детали на
плоскость, не параллельную ни одной из основных плоскостей
проекций
Дополнительный вид,
расположенный в
проекционной связи
Дополнительный вид,
расположенный не в
проекционной связи
Дополнительный вид:
повернут

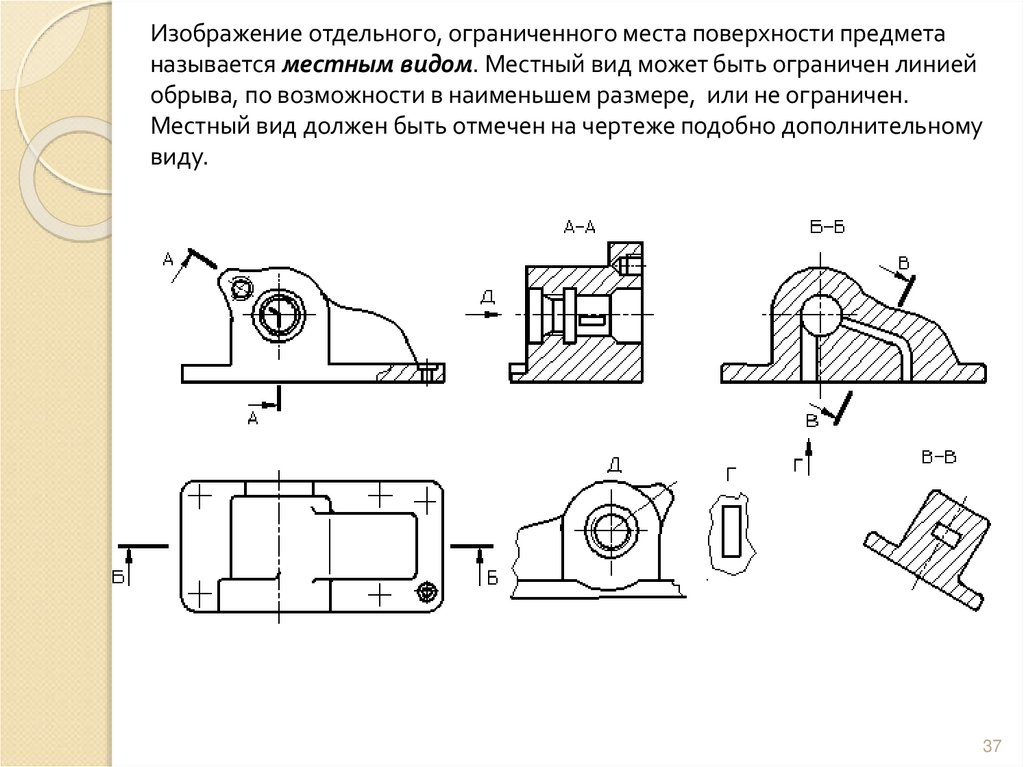

37.

Изображение отдельного, ограниченного места поверхности предмета
называется местным видом. Местный вид может быть ограничен линией
обрыва, по возможности в наименьшем размере, или не ограничен.
Местный вид должен быть отмечен на чертеже подобно дополнительному
виду.
37

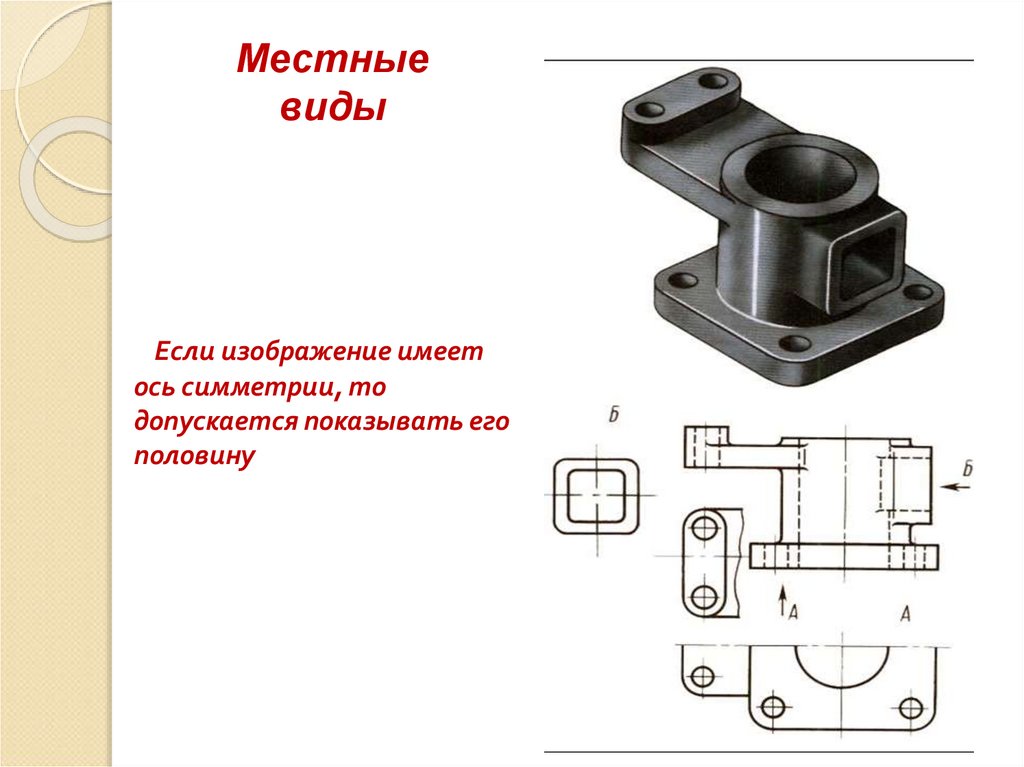

38.

Местные
виды
Если изображение имеет
ось симметрии, то
допускается показывать его
половину

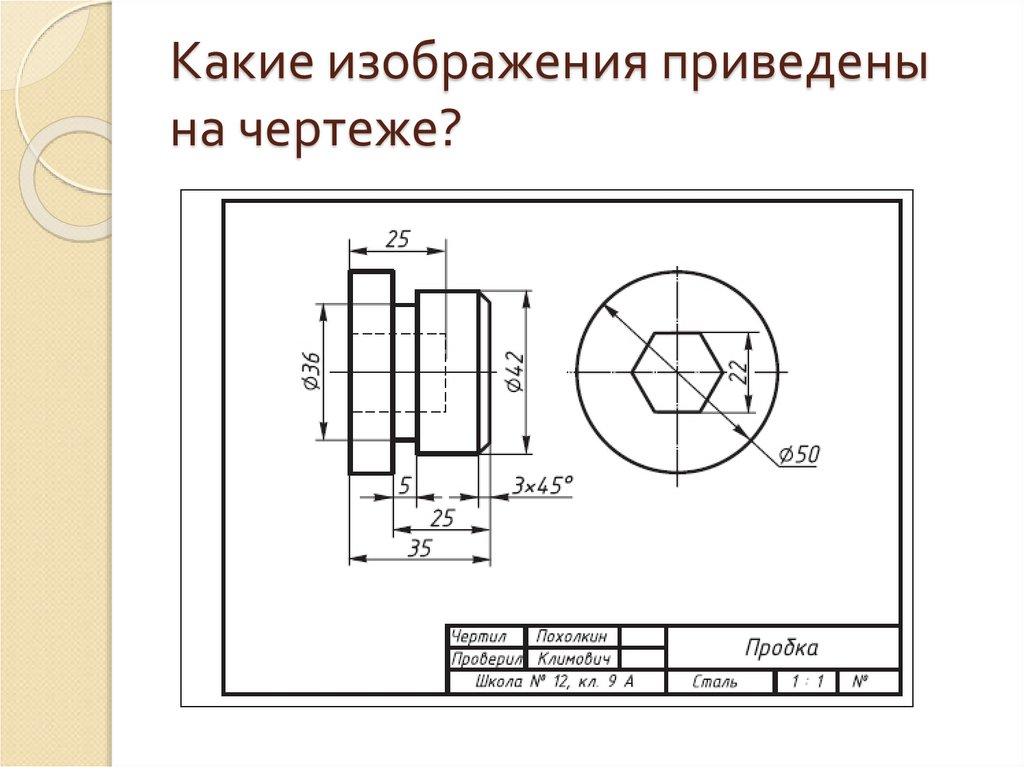

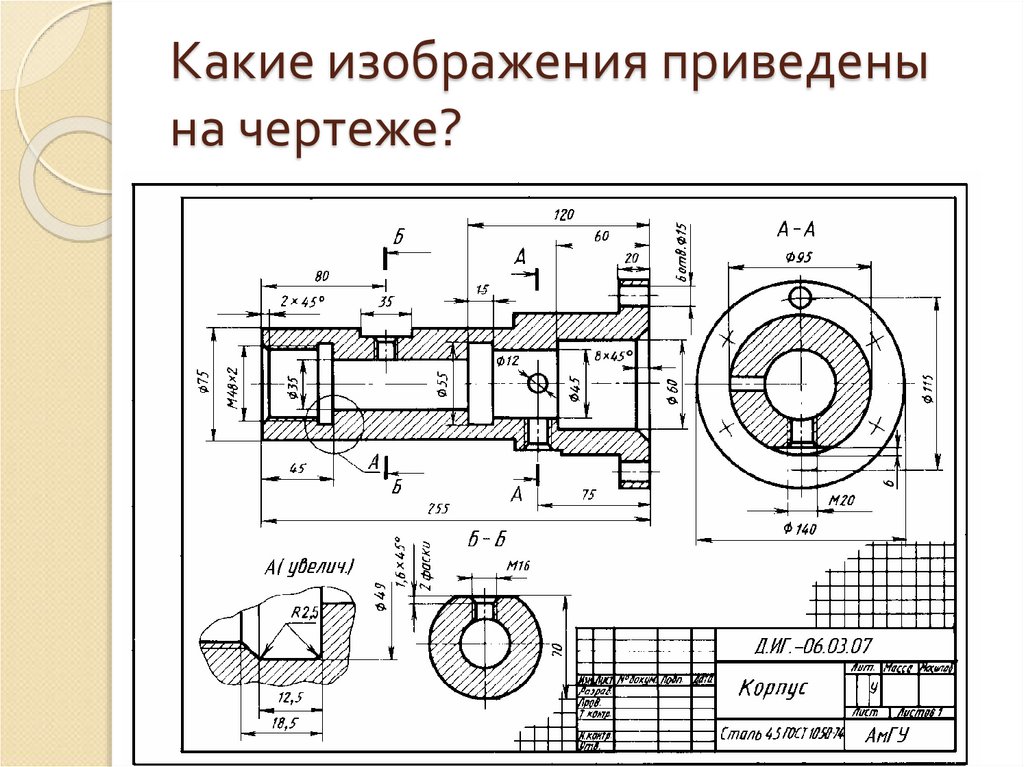

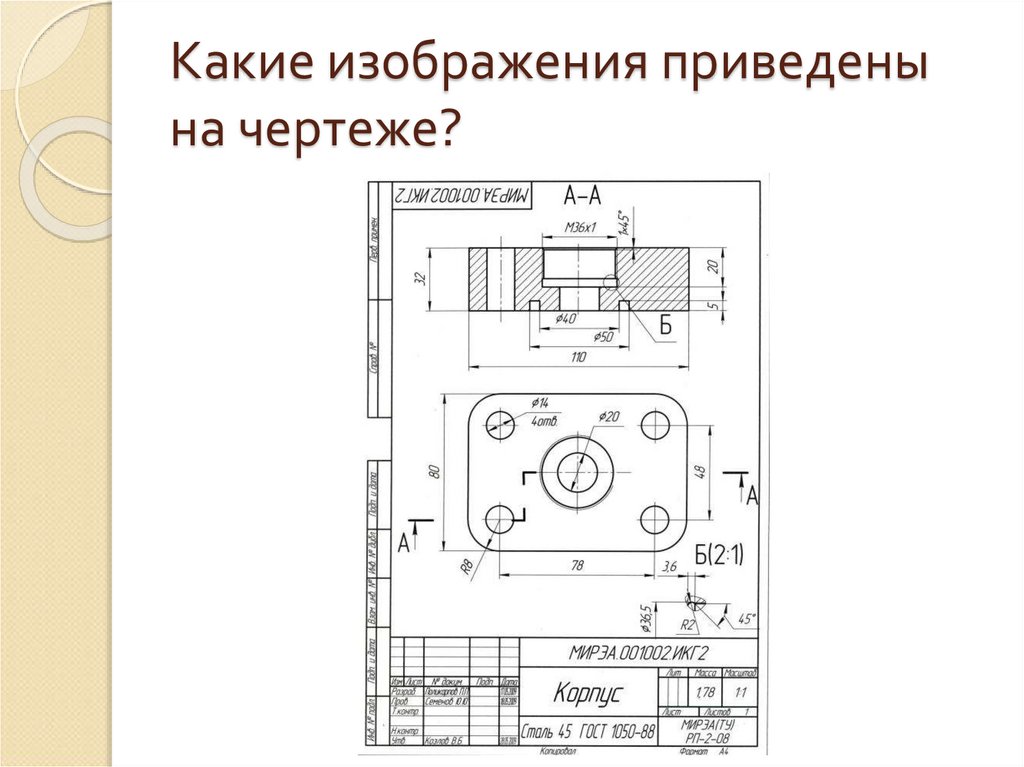

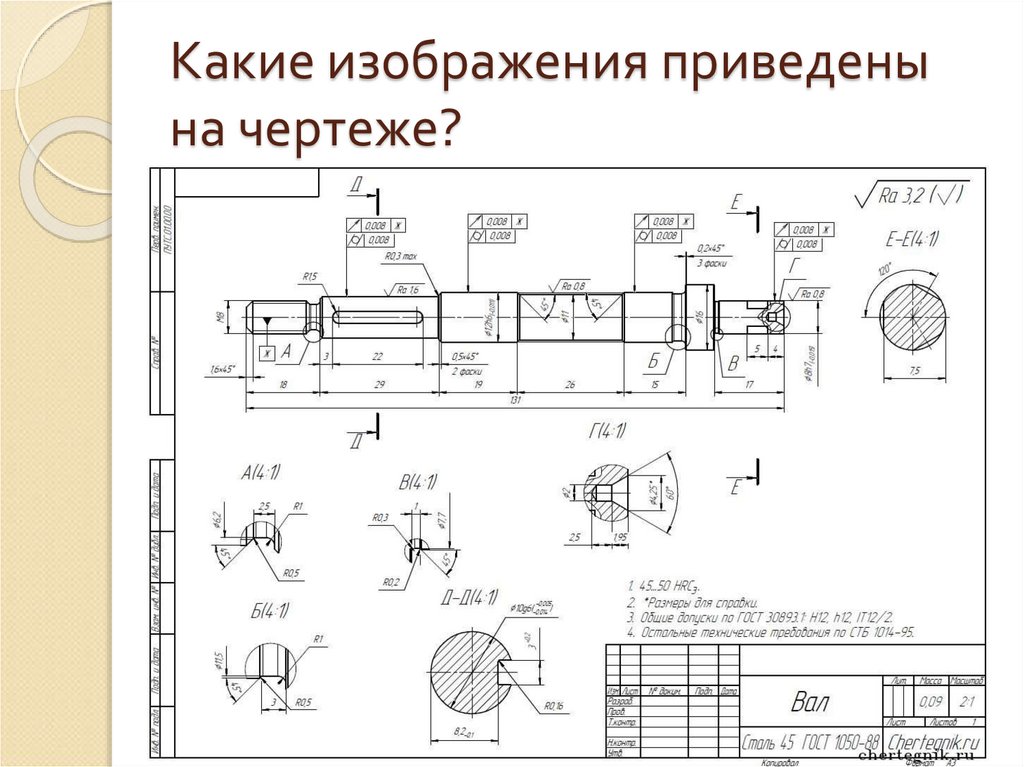

39. Какие изображения приведены на чертеже?

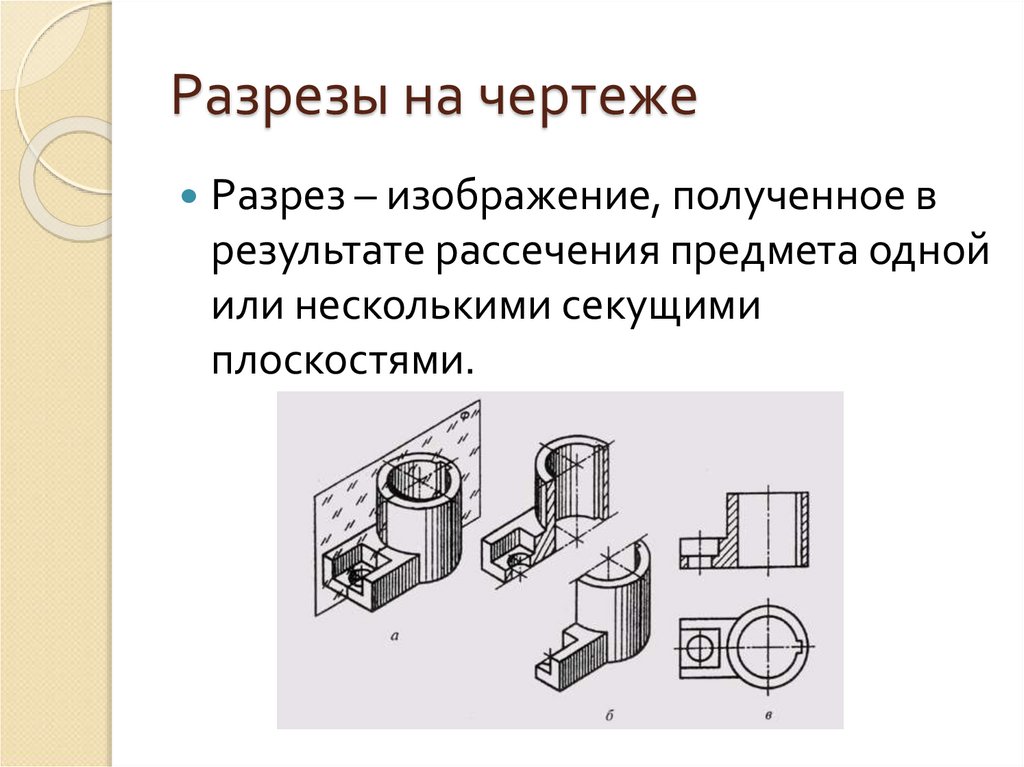

40. Разрезы на чертеже

Разрез – изображение, полученное в
результате рассечения предмета одной
или несколькими секущими
плоскостями.

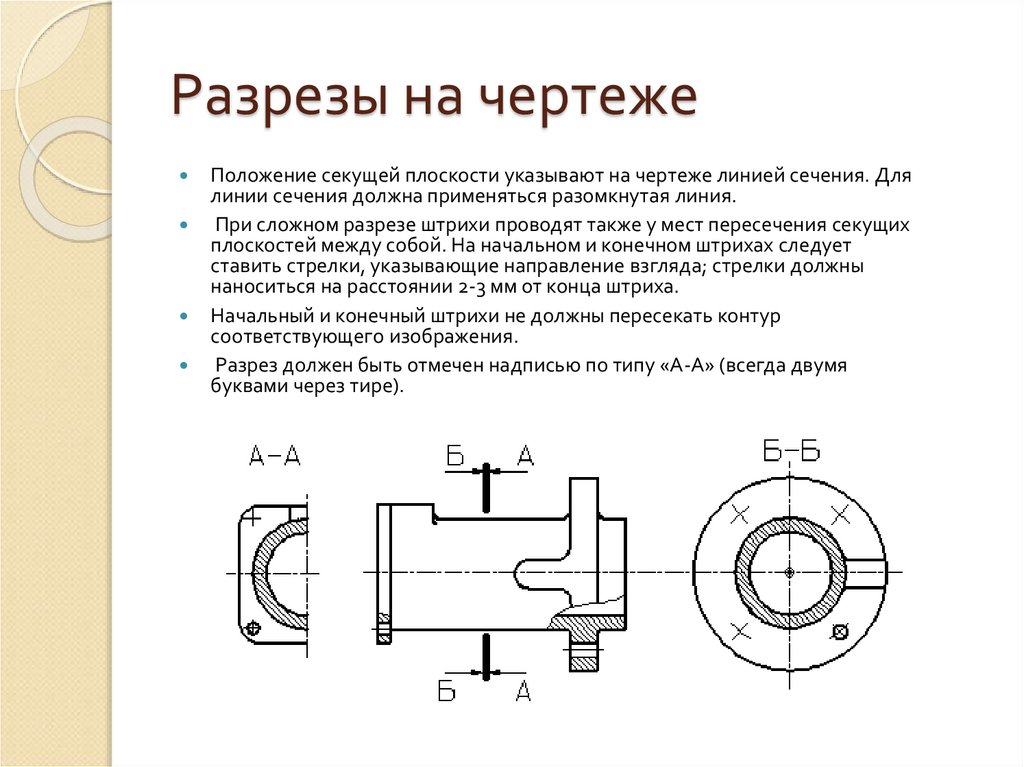

41. Разрезы на чертеже

Положение секущей плоскости указывают на чертеже линией сечения. Для
линии сечения должна применяться разомкнутая линия.
При сложном разрезе штрихи проводят также у мест пересечения секущих
плоскостей между собой. На начальном и конечном штрихах следует

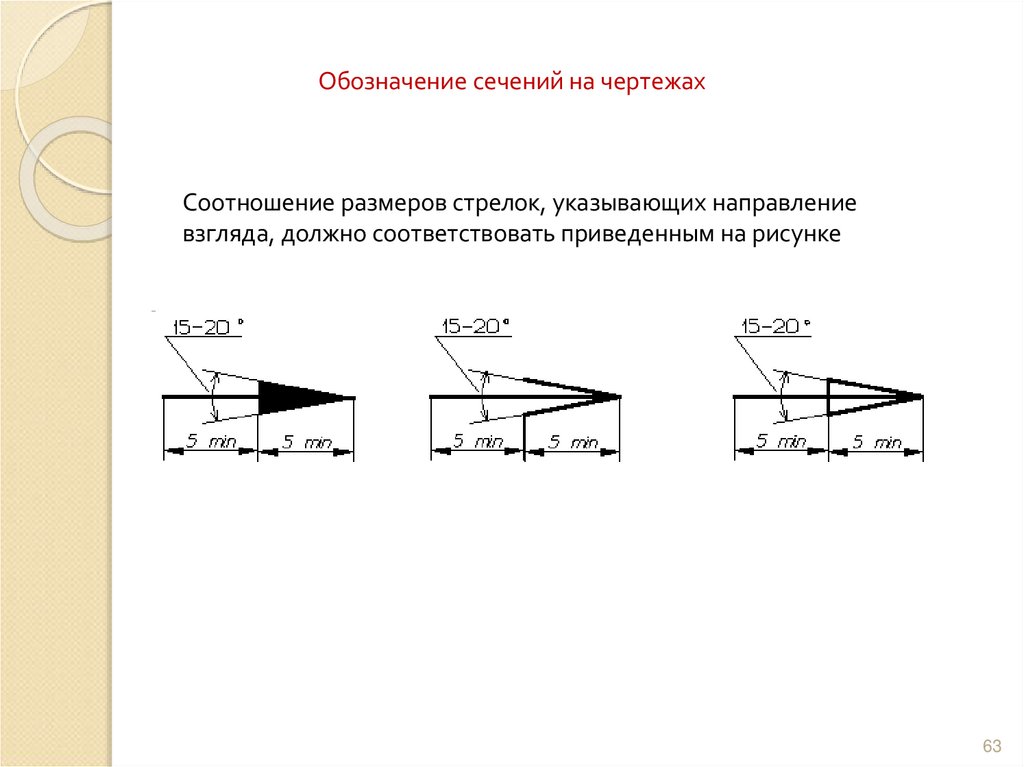

ставить стрелки, указывающие направление взгляда; стрелки должны
наноситься на расстоянии 2-3 мм от конца штриха.
Начальный и конечный штрихи не должны пересекать контур
соответствующего изображения.
Разрез должен быть отмечен надписью по типу «А-А» (всегда двумя
буквами через тире).

42. Разрезы на чертеже

Разрезы разделяются, в зависимости от
положения секущей плоскости относительно
горизонтальной плоскости проекций, на:
горизонтальные.
Вертикальные.
наклонные.
Вертикальный разрез называется
фронтальным, если секущая плоскость
параллельна фронтальной плоскости
проекций, и профильным, если секущая
плоскость параллельна профильной
плоскости проекций.

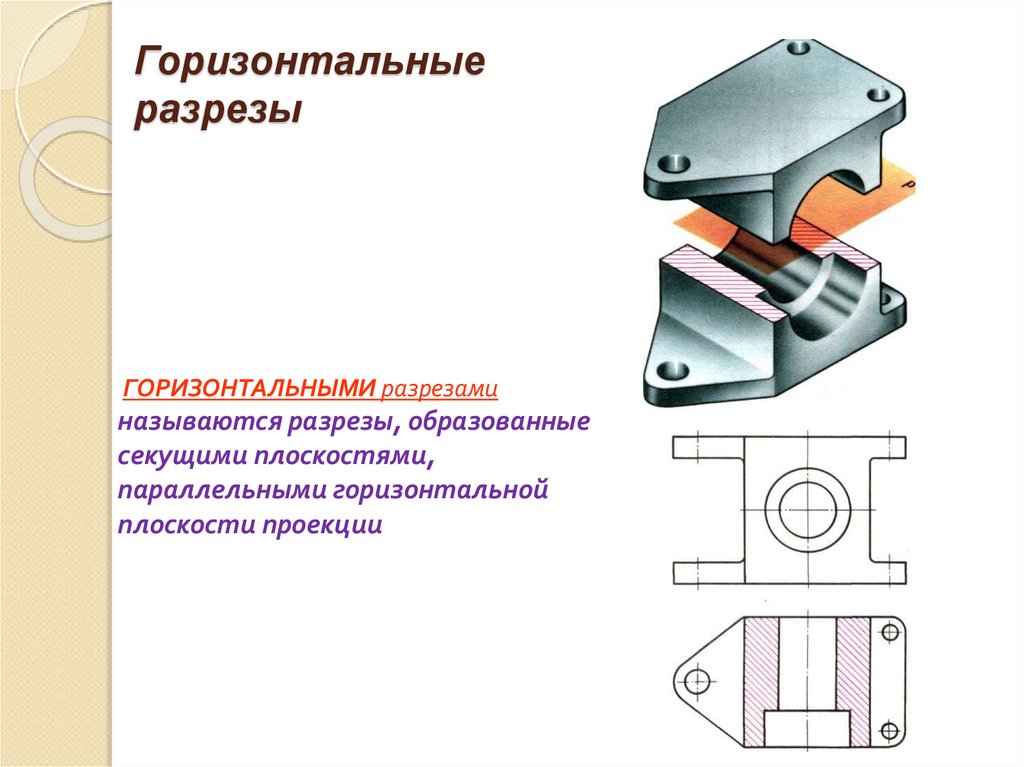

43. Горизонтальные разрезы

ГОРИЗОНТАЛЬНЫМИ разрезами
называются разрезы, образованные
секущими плоскостями,
параллельными горизонтальной
плоскости проекции

44. Вертикальные разрезы

1
Фронтальный
разрез
2
Профильный
разрез
1
2

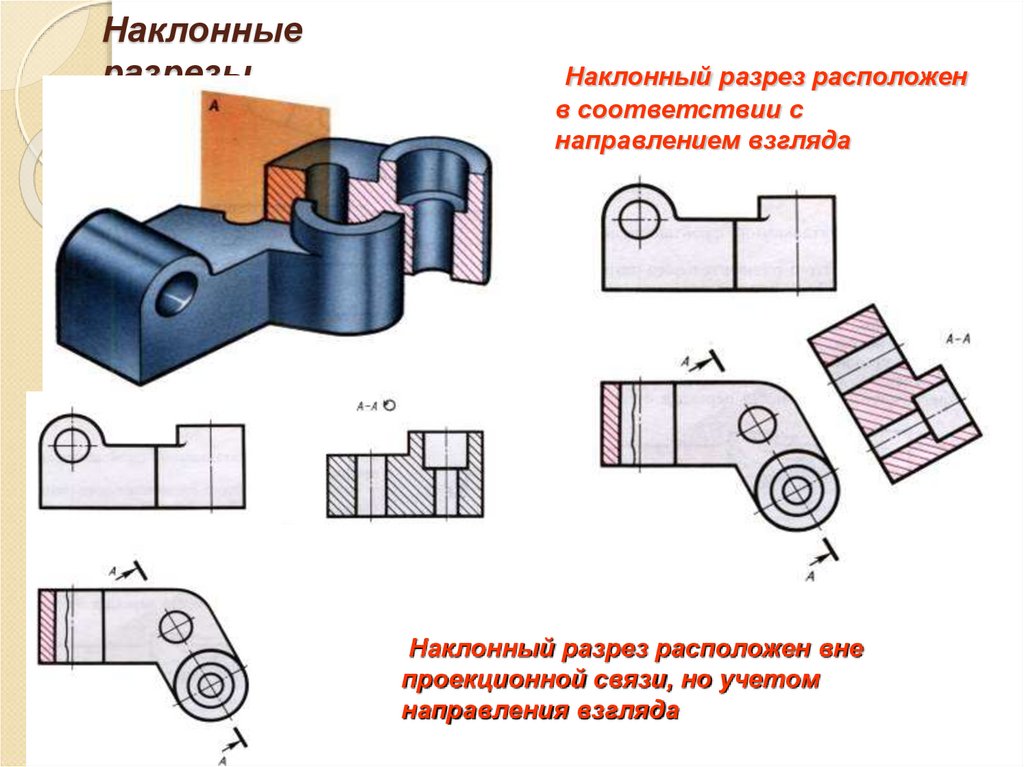

45. Наклонные разрезы

Наклонный разрез расположен
в соответствии с
направлением взгляда
Наклонный разрез расположен вне
проекционной связи, но учетом
направления взгляда

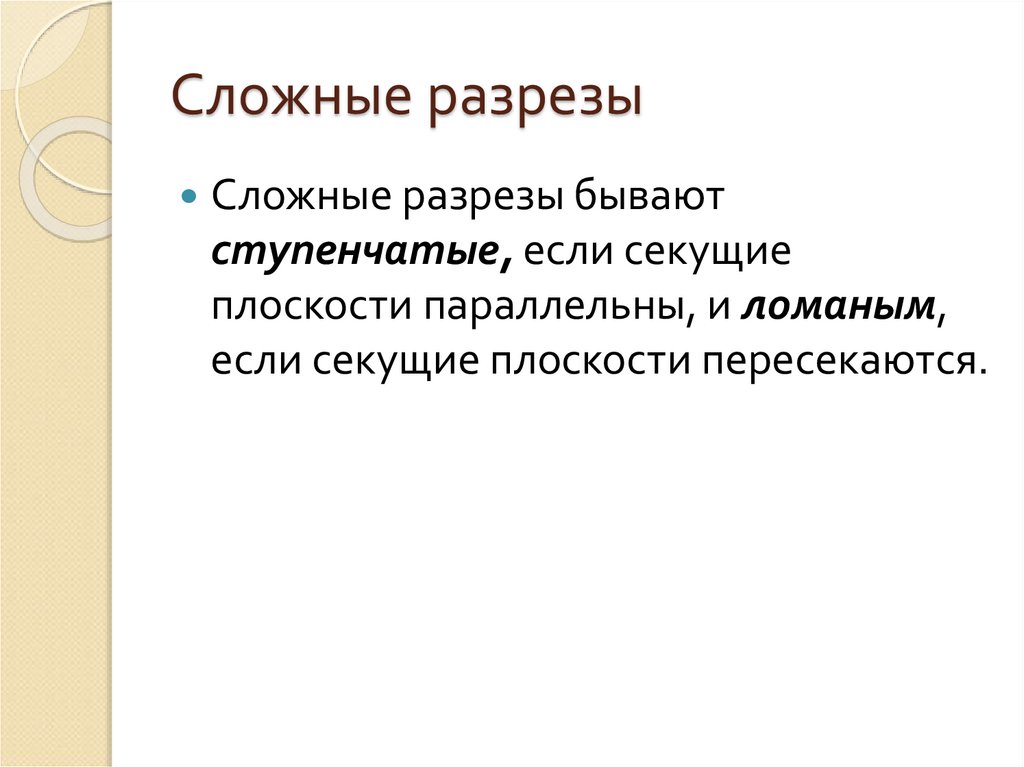

46. Сложные разрезы

Сложные разрезы бывают
ступенчатые, если секущие
плоскости параллельны, и ломаным,
если секущие плоскости пересекаются.

47. Ступенчатые разрезы

Сложный разрез, образованный двумя и более параллельными секущими
плоскостями, называется ступенчатым
Ступенчатый горизонтальный разрез, образованный двумя
секущими плоскостями
Допускается сложные разрезы располагать вне проекционной связи с
другими изображениями

48. Ломаные разрезы

Сложный разрез, образованный двумя и более секущими
плоскостями, называется ломаным
Ломаный разрез, полученный двумя
секущими плоскостями
Ломаный разрез, полученный
тремя секущими плоскостями

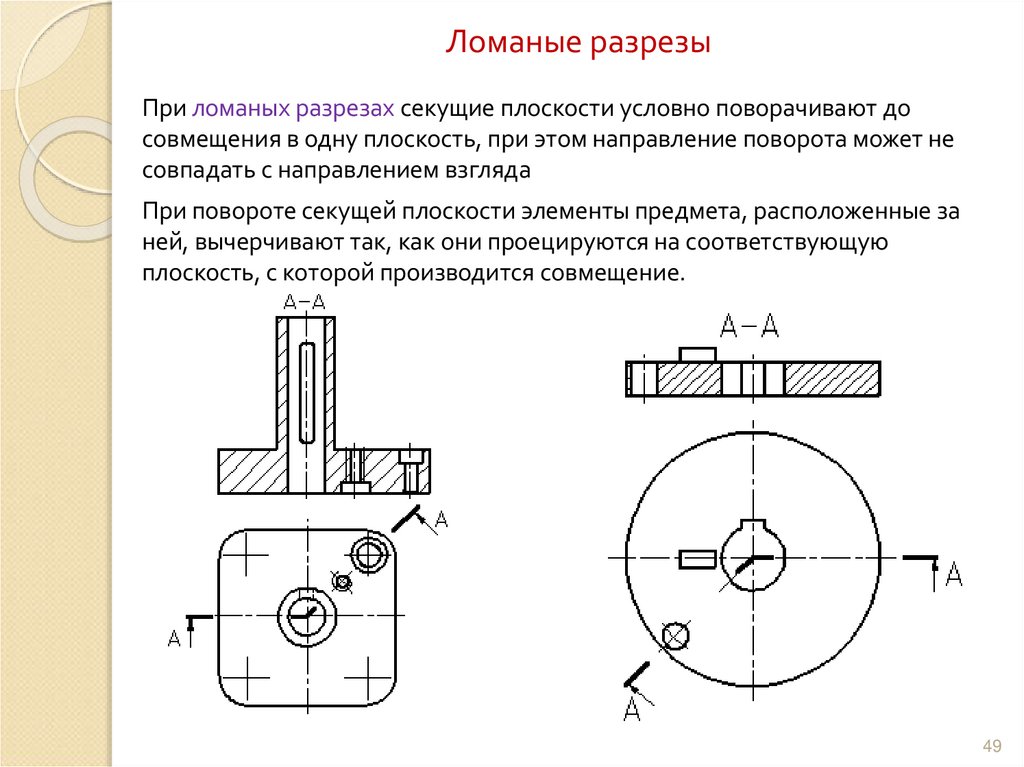

49.

Ломаные разрезы
При ломаных разрезах секущие плоскости условно поворачивают до
совмещения в одну плоскость, при этом направление поворота может не
совпадать с направлением взгляда
При повороте секущей плоскости элементы предмета, расположенные за
ней, вычерчивают так, как они проецируются на соответствующую
плоскость, с которой производится совмещение.
49

50.

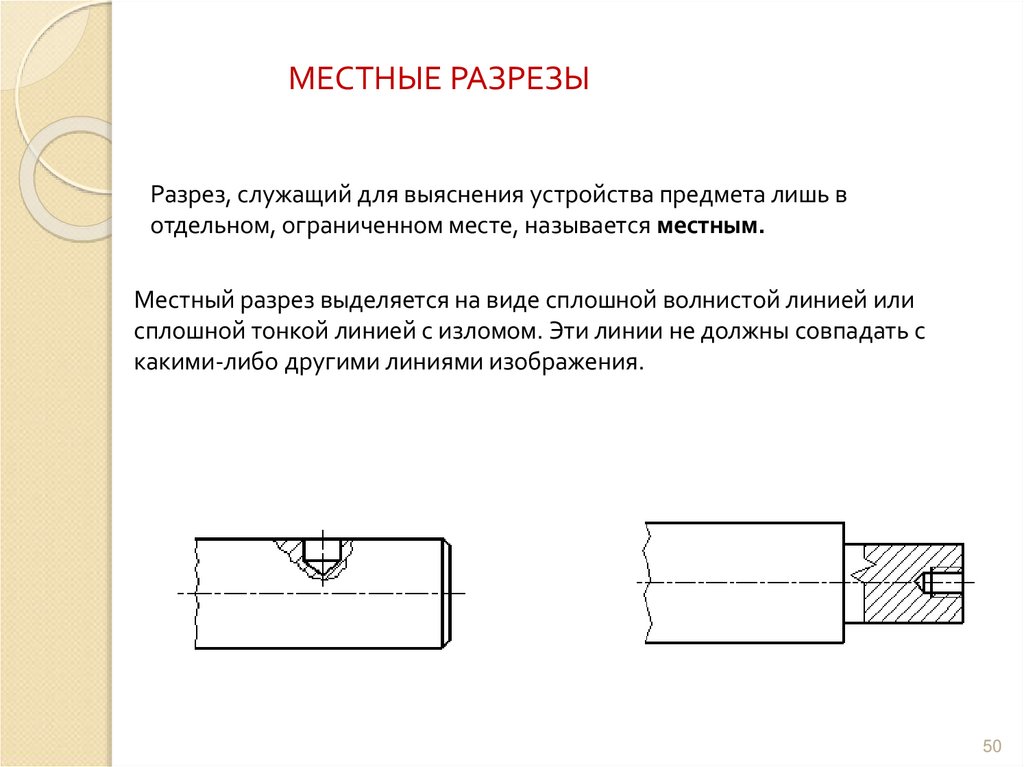

МЕСТНЫЕ РАЗРЕЗЫ
Разрез, служащий для выяснения устройства предмета лишь в
отдельном, ограниченном месте, называется местным.
Местный разрез выделяется на виде сплошной волнистой линией или
сплошной тонкой линией с изломом. Эти линии не должны совпадать с
какими-либо другими линиями изображения.
50

51.

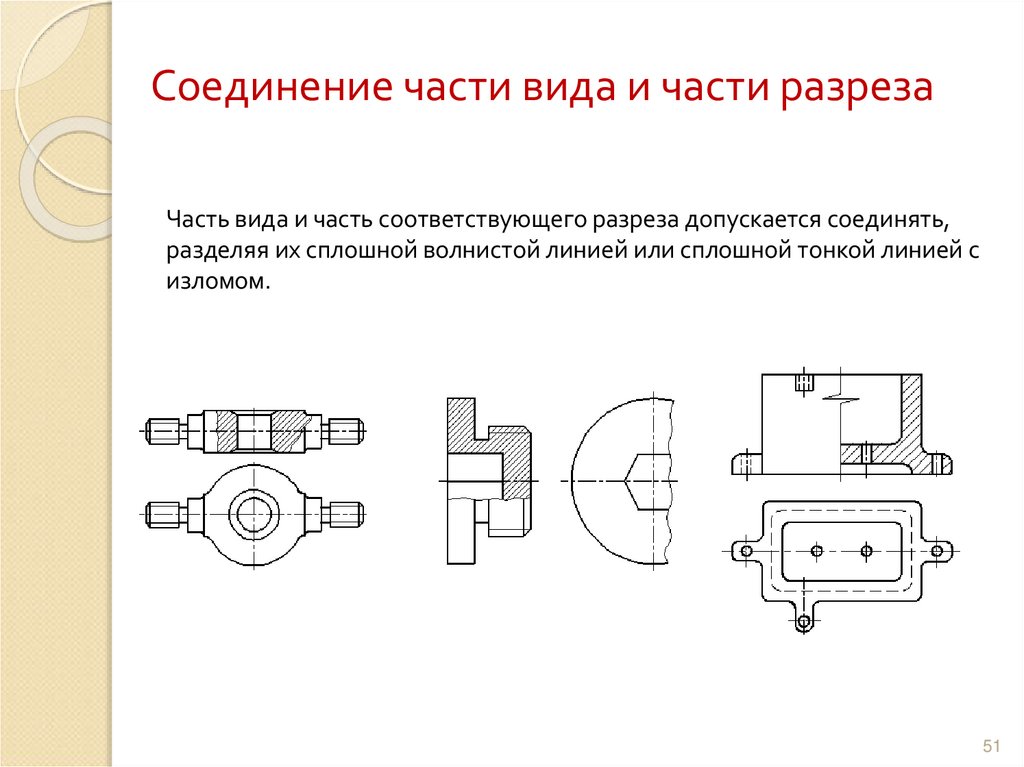

Соединение части вида и части разреза
Часть вида и часть соответствующего разреза допускается соединять,
разделяя их сплошной волнистой линией или сплошной тонкой линией с
изломом.
51

52.

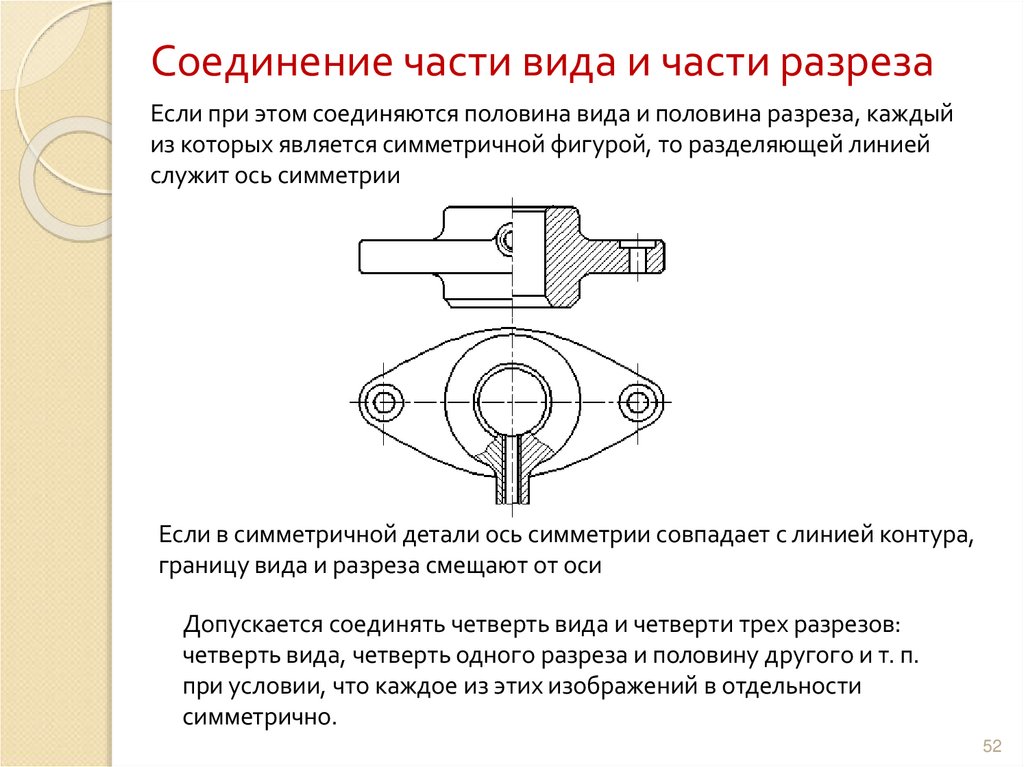

Соединение части вида и части разреза
Если при этом соединяются половина вида и половина разреза, каждый
из которых является симметричной фигурой, то разделяющей линией
служит ось симметрии
Если в симметричной детали ось симметрии совпадает с линией контура,
границу вида и разреза смещают от оси
Допускается соединять четверть вида и четверти трех разрезов:
четверть вида, четверть одного разреза и половину другого и т. п.
при условии, что каждое из этих изображений в отдельности
симметрично.
52

53. Какие изображения приведены на чертеже?

54. Какие изображения приведены на чертеже?

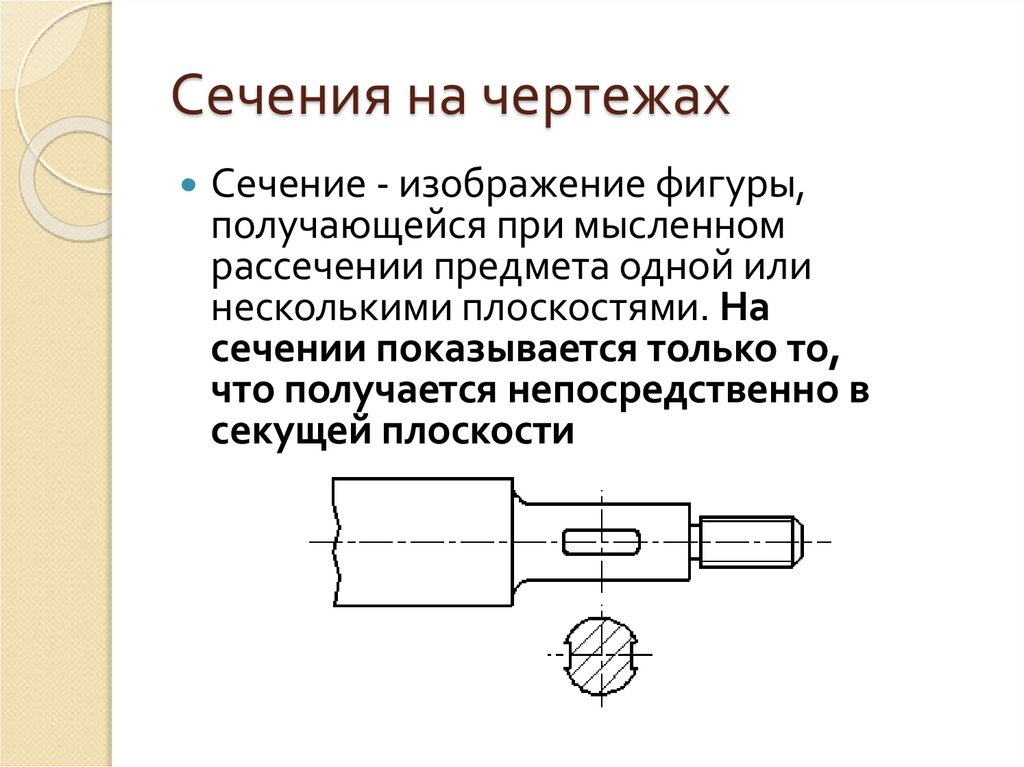

55. Сечения на чертежах

Сечение - изображение фигуры,
получающейся при мысленном
рассечении предмета одной или
несколькими плоскостями. На
сечении показывается только то,
что получается непосредственно в
секущей плоскости

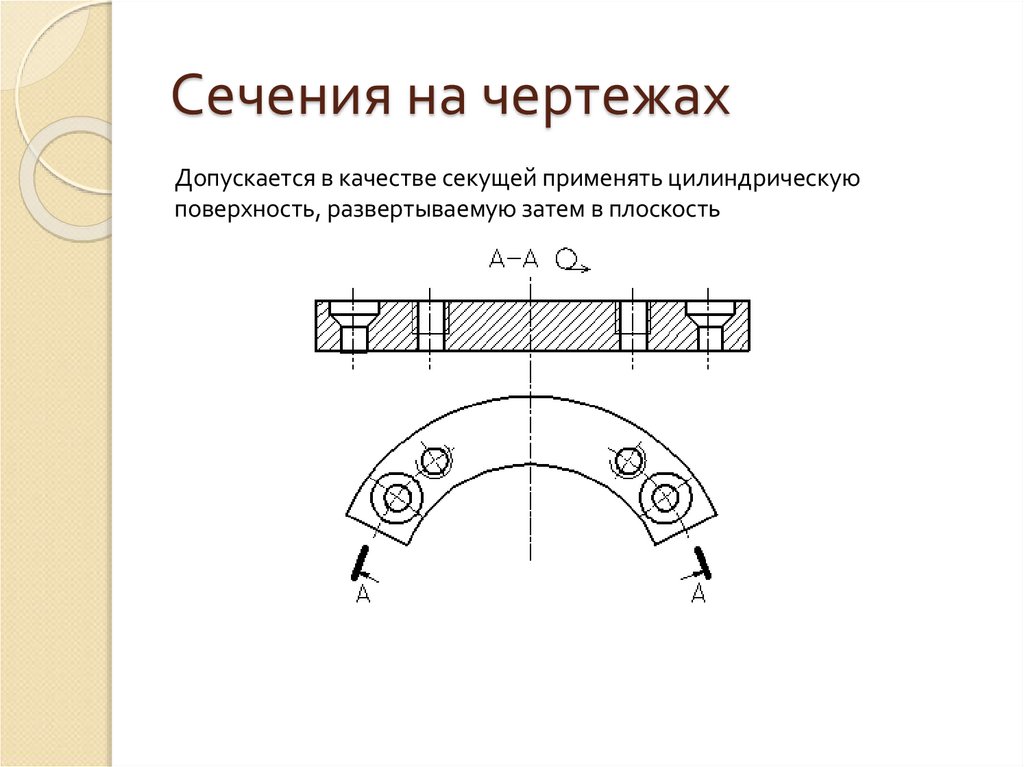

56. Сечения на чертежах

Допускается в качестве секущей применять цилиндрическую
поверхность, развертываемую затем в плоскость

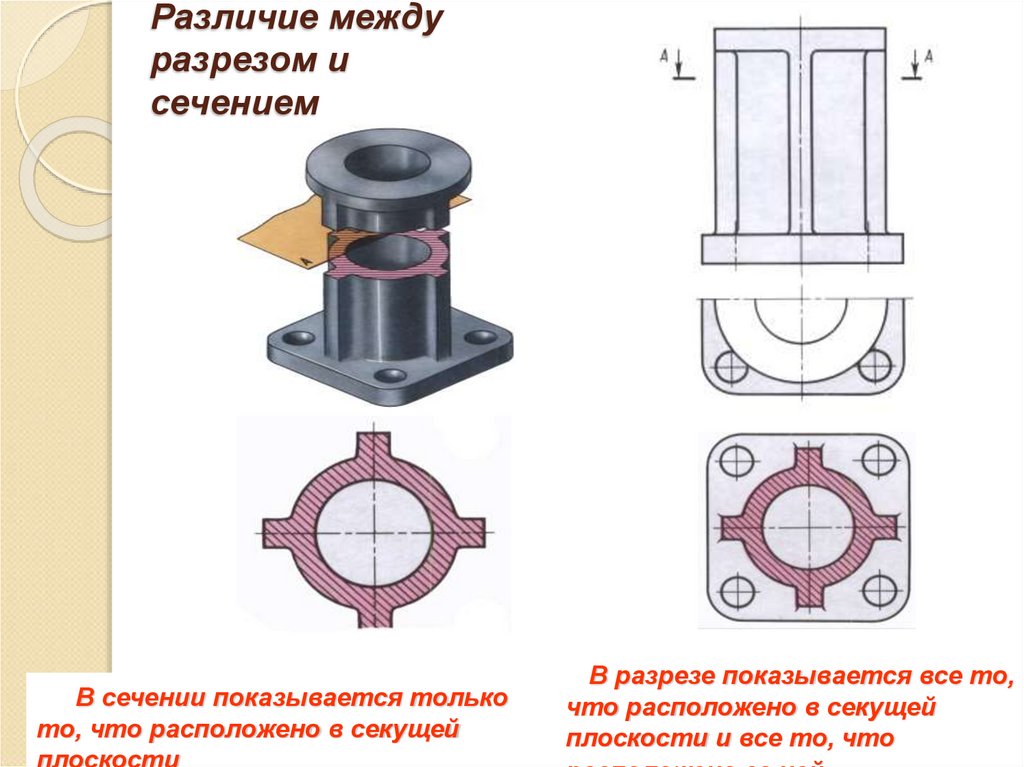

57. Различие между разрезом и сечением

В сечении показывается только
то, что расположено в секущей
плоскости
В разрезе показывается все то,
что расположено в секущей
плоскости и все то, что

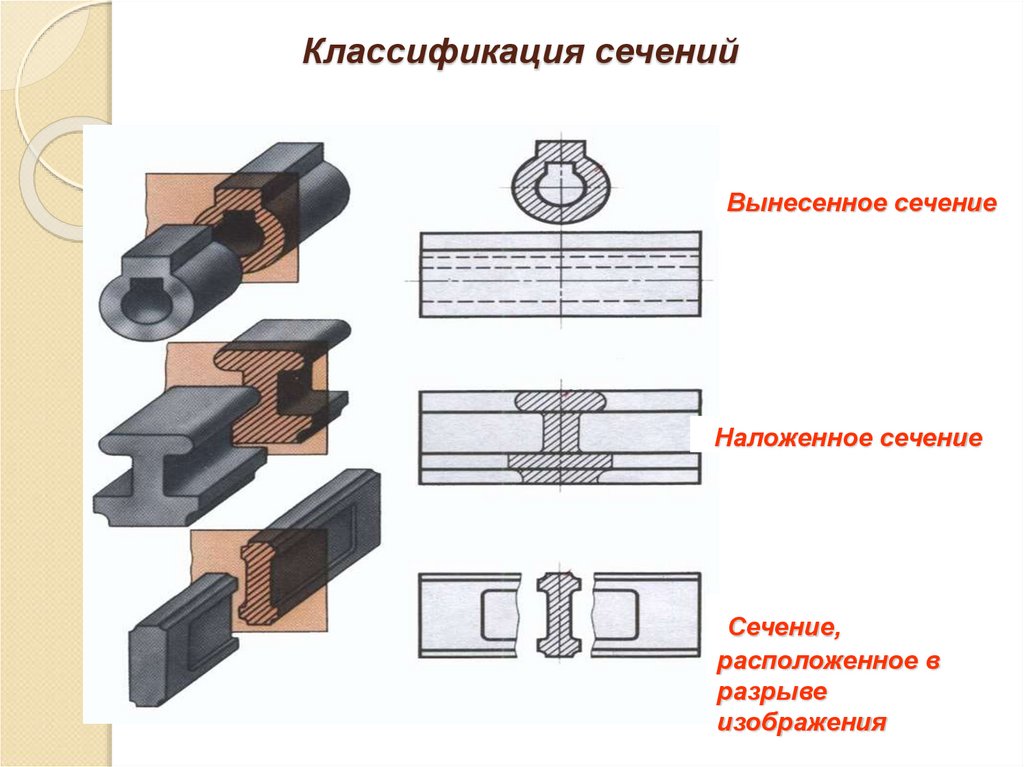

58. Классификация сечений

Вынесенное сечение
Наложенное сечение
Сечение,
расположенное в
разрыве
изображения

59. Вынесенные сечения

Предпочтительны вынесенные сечения, их контур вычерчивают
сплошными толстыми линиями

60.

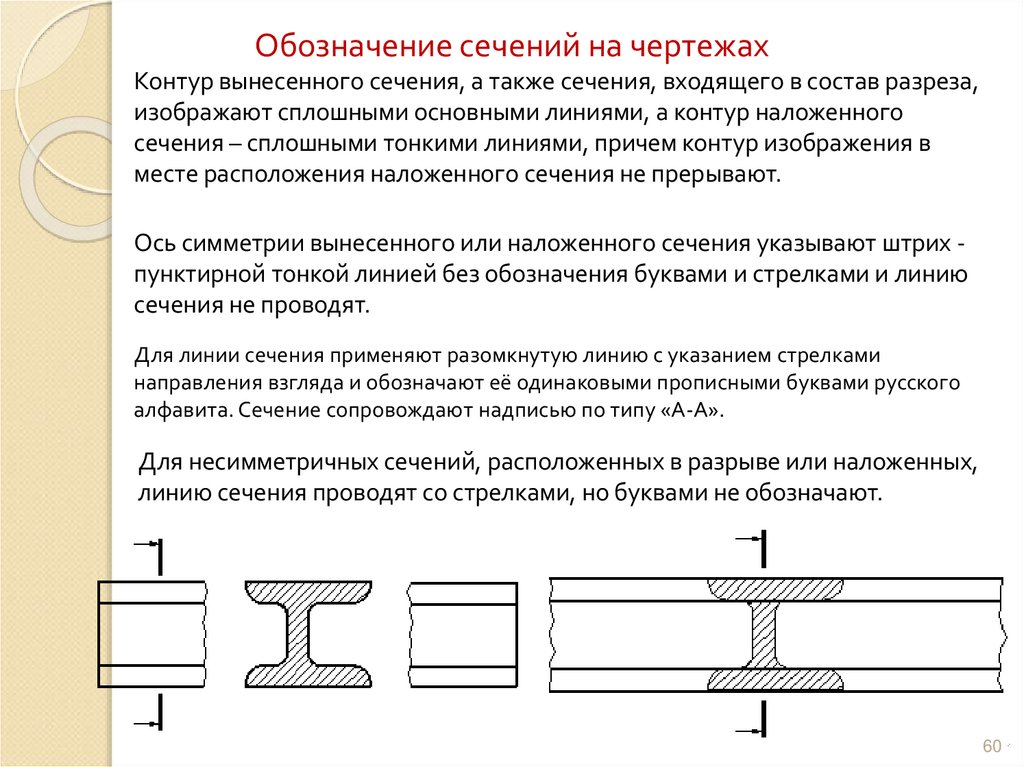

Обозначение сечений на чертежах
Контур вынесенного сечения, а также сечения, входящего в состав разреза,
изображают сплошными основными линиями, а контур наложенного
сечения – сплошными тонкими линиями, причем контур изображения в
месте расположения наложенного сечения не прерывают.
Ось симметрии вынесенного или наложенного сечения указывают штрих пунктирной тонкой линией без обозначения буквами и стрелками и линию
сечения не проводят.
Для линии сечения применяют разомкнутую линию с указанием стрелками
направления взгляда и обозначают её одинаковыми прописными буквами русского
алфавита. Сечение сопровождают надписью по типу «А-А».
Для несимметричных сечений, расположенных в разрыве или наложенных,
линию сечения проводят со стрелками, но буквами не обозначают.
60

61.

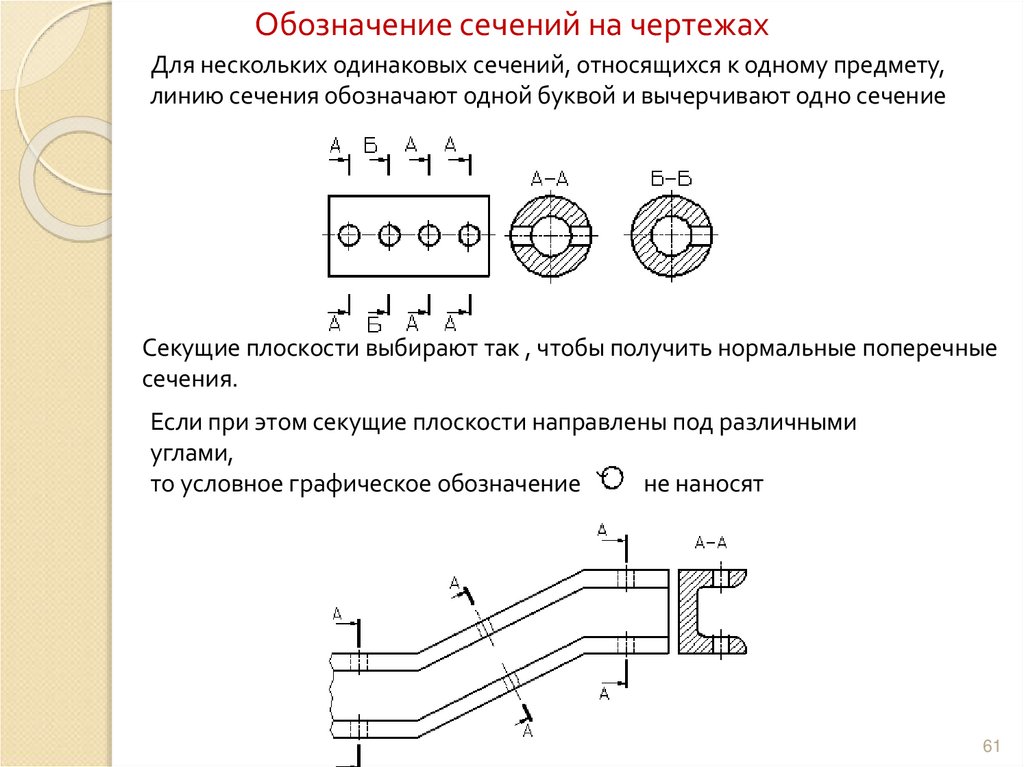

Обозначение сечений на чертежах
Для нескольких одинаковых сечений, относящихся к одному предмету,
линию сечения обозначают одной буквой и вычерчивают одно сечение
Секущие плоскости выбирают так , чтобы получить нормальные поперечные
сечения.
Если при этом секущие плоскости направлены под различными
углами,
то условное графическое обозначение
не наносят
61

62.

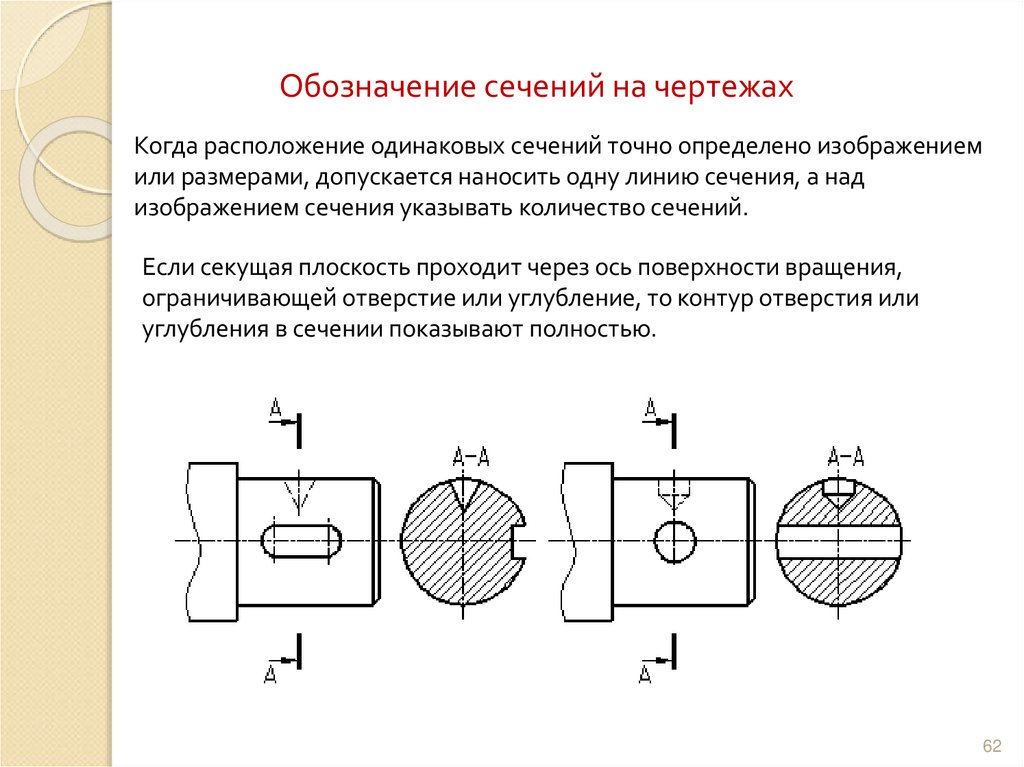

Обозначение сечений на чертежах
Когда расположение одинаковых сечений точно определено изображением
или размерами, допускается наносить одну линию сечения, а над
изображением сечения указывать количество сечений.
Если секущая плоскость проходит через ось поверхности вращения,
ограничивающей отверстие или углубление, то контур отверстия или
углубления в сечении показывают полностью.
62

63.

Обозначение сечений на чертежах
Соотношение размеров стрелок, указывающих направление
взгляда, должно соответствовать приведенным на рисунке
63

64. Выносные элементы

В(М2:1)
Б(М4:1)
ВЫНОСНЫМ ЭЛЕМЕНТОМ называют
дополнительное изображение в увеличенном
виде части изделия, требующей пояснений
относительно формы, размеров и прочих
данных.

65. Какие изображения приведены на чертеже?

66. Какие изображения приведены на чертеже?

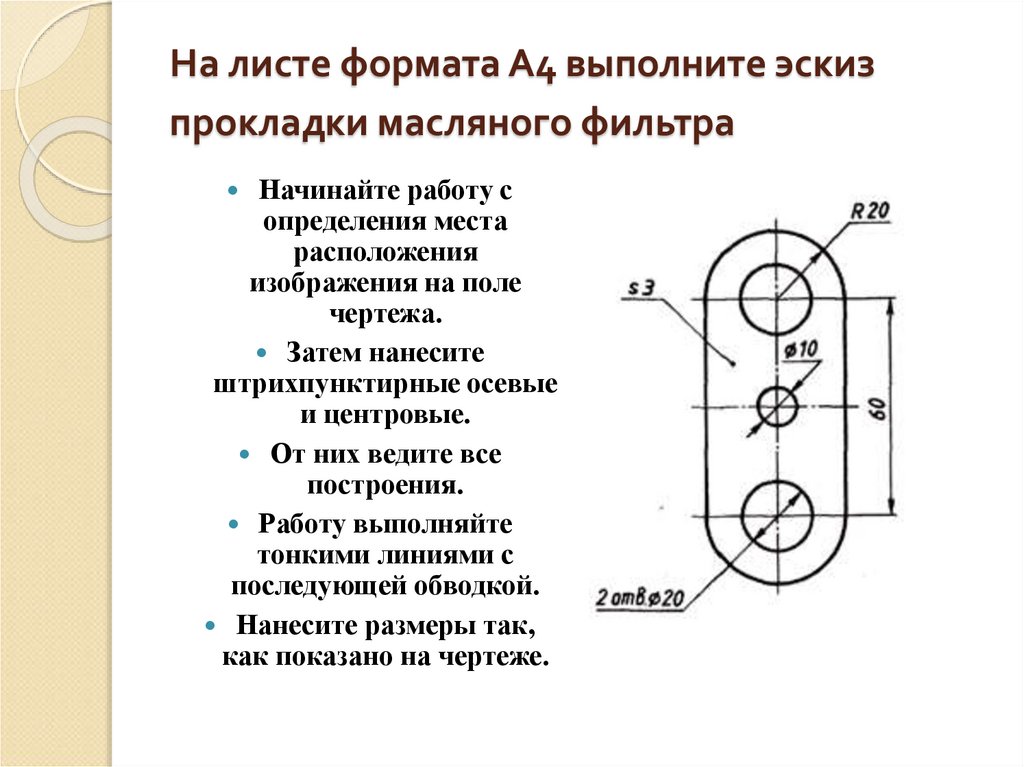

67. На листе формата А4 выполните эскиз прокладки масляного фильтра

Начинайте работу с
определения места
расположения
изображения на поле
чертежа.
Затем нанесите
штрихпунктирные осевые
и центровые.
От них ведите все
построения.
Работу выполняйте
тонкими линиями с
последующей обводкой.
Нанесите размеры так,
как показано на чертеже.

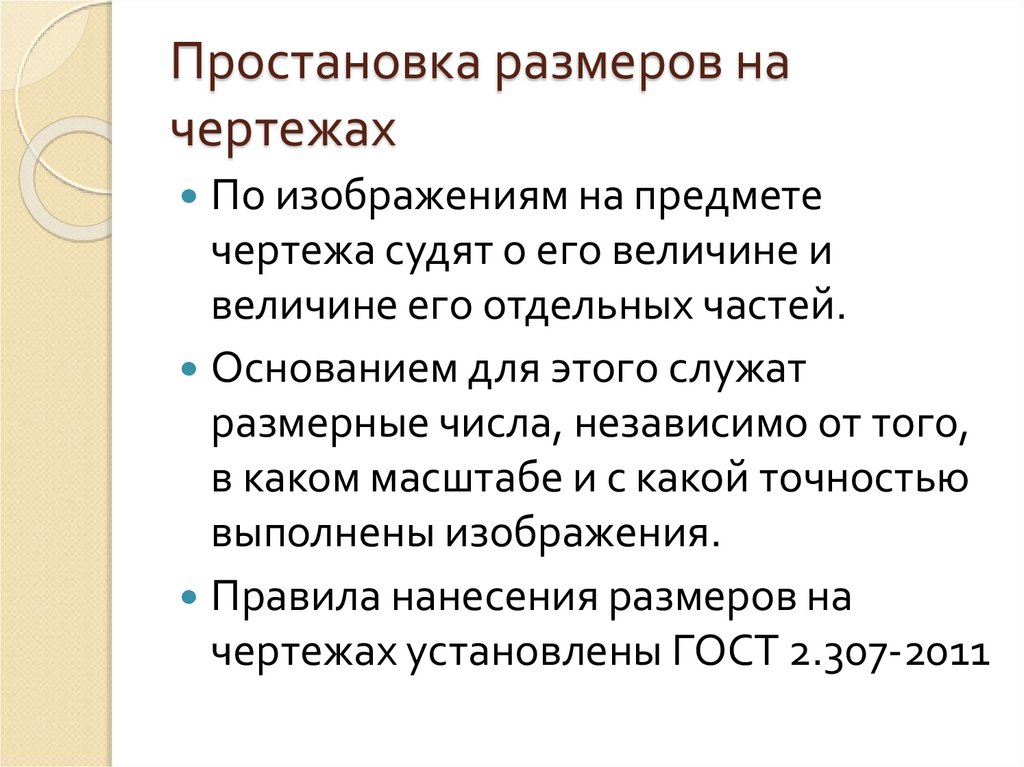

68. Простановка размеров на чертежах

По изображениям на предмете
чертежа судят о его величине и
величине его отдельных частей.
Основанием для этого служат
размерные числа, независимо от того,
в каком масштабе и с какой точностью
выполнены изображения.
Правила нанесения размеров на
чертежах установлены ГОСТ 2.307-2011

69. Существуют строго определенные правила нанесения размеров.

При нанесении размера
прямолинейного отрезка
размерную линию проводят
параллельно этому отрезку, а
выносные линии —
перпендикулярно размерным
Выносные линии выходят за
размерные на 1-3 мм.
Расстояние от размерной
линии до контура
изображения должно быть не
менее 10 мм, а расстояние
между двумя близлежащими
размерными линиями — не
менее 7 мм.
На концах размерных линий
наносят стрелки. Форма и
размеры стрелки показаны на
рисунке.

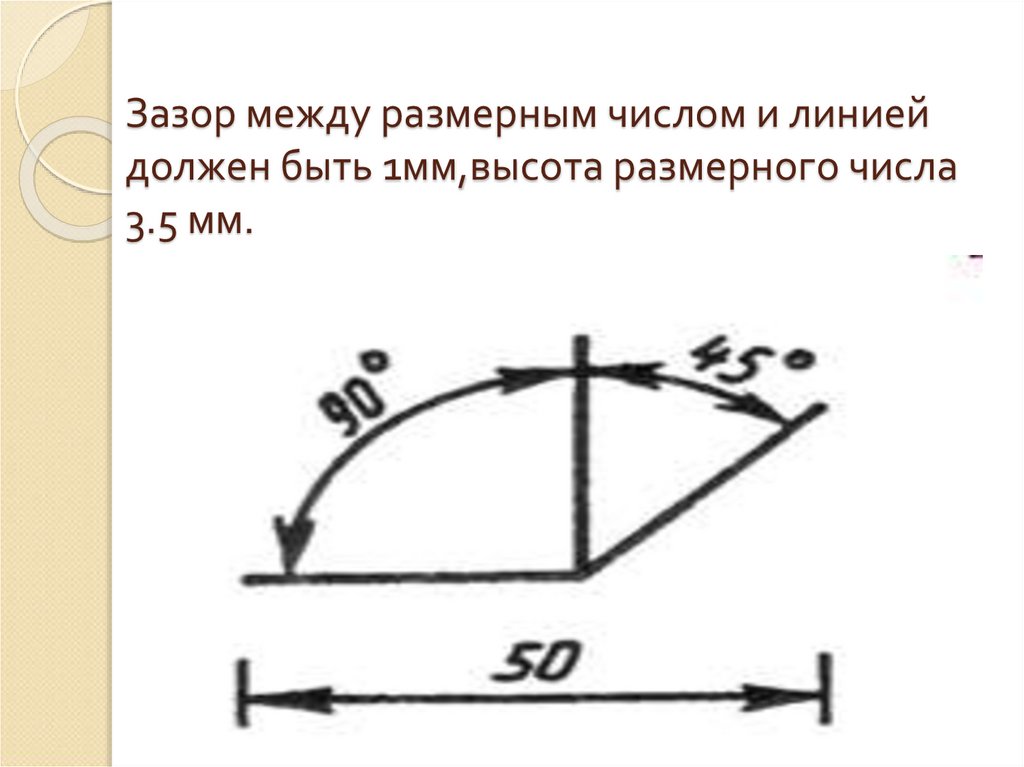

70. Зазор между размерным числом и линией должен быть 1мм,высота размерного числа 3.5 мм.

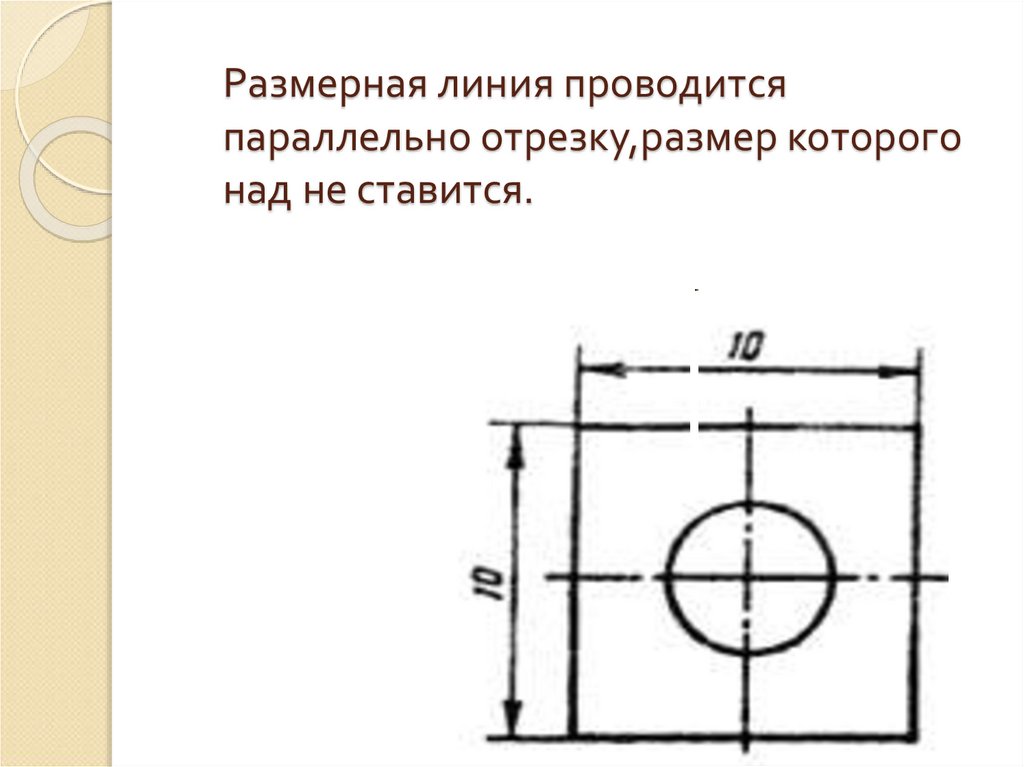

71. Размерная линия проводится параллельно отрезку,размер которого над не ставится.

72. В отдельных случаях размерная линия может проводится не перпендикулярно выносной линии.

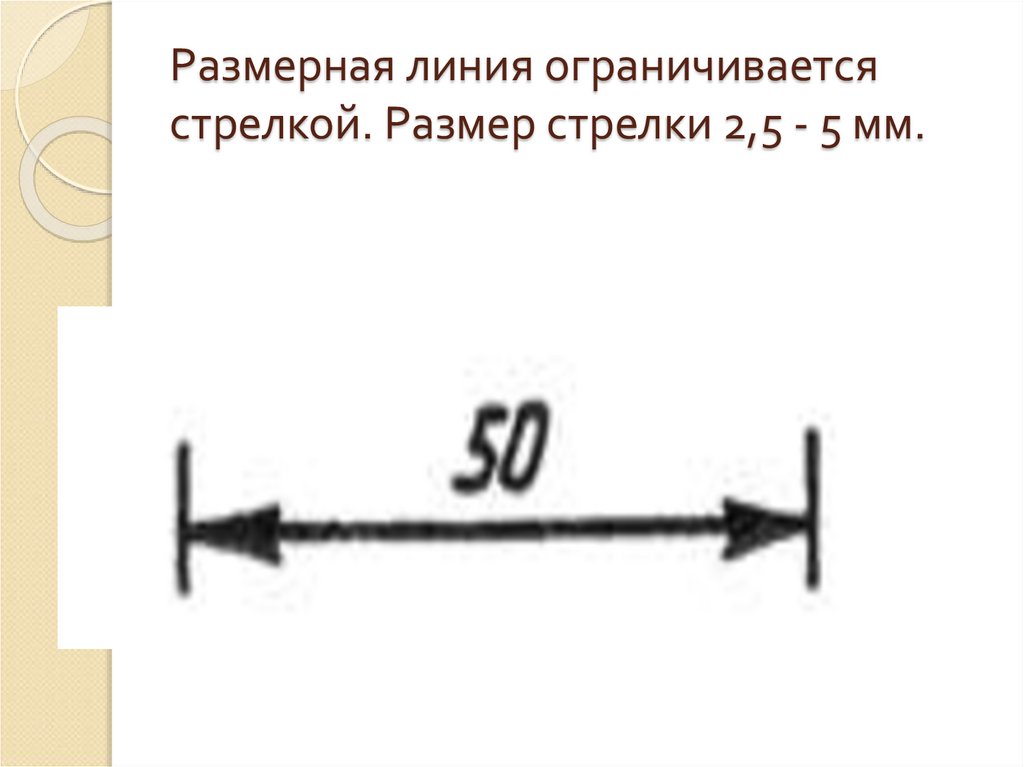

73. Размерная линия ограничивается стрелкой. Размер стрелки 2,5 - 5 мм.

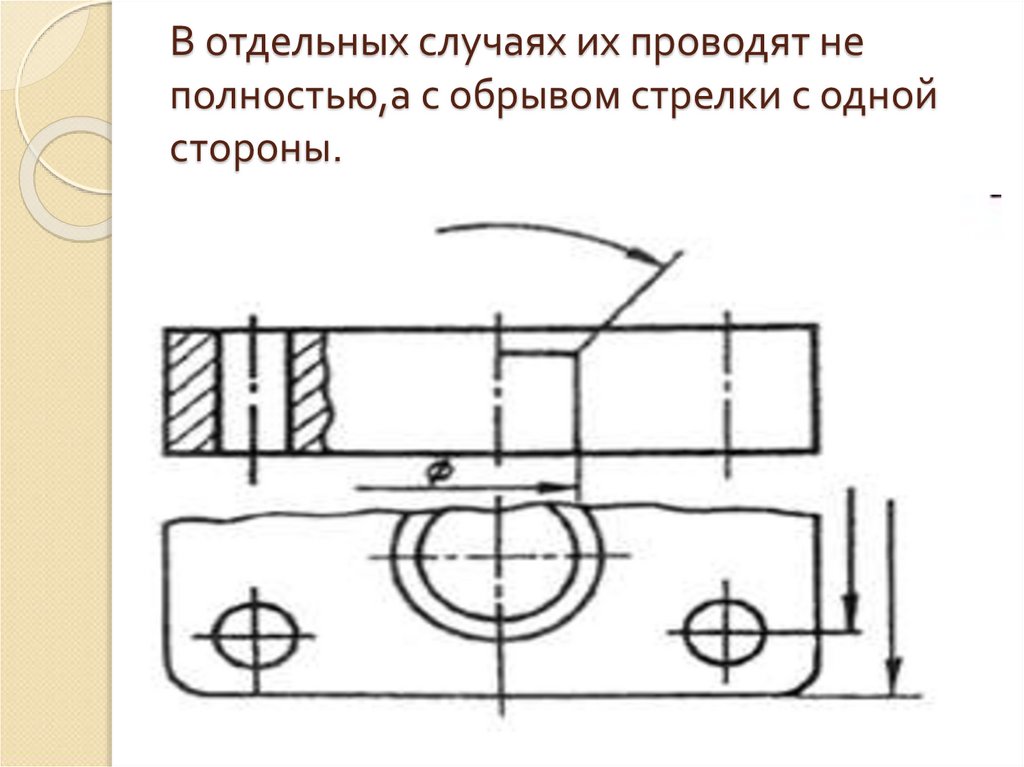

74. В отдельных случаях их проводят не полностью,а с обрывом стрелки с одной стороны.

75. Если длина размерной линии мала для размещения стрелок, то размерную линию продолжают за выносные линии и ставят размеры так

как показано на рисунке.

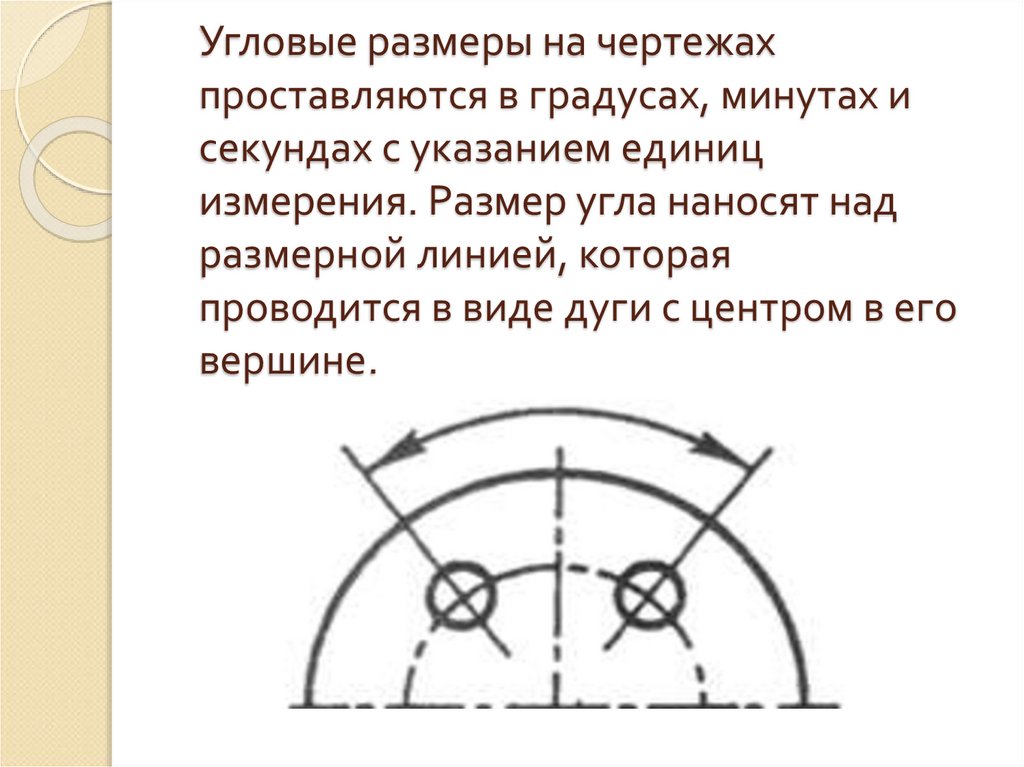

76. Угловые размеры на чертежах проставляются в градусах, минутах и секундах с указанием единиц измерения. Размер угла наносят над

размерной линией, которая
проводится в виде дуги с центром в его
вершине.

77. При различных наклонах размерных линий размерные числа располагают так как показано на рисунке.

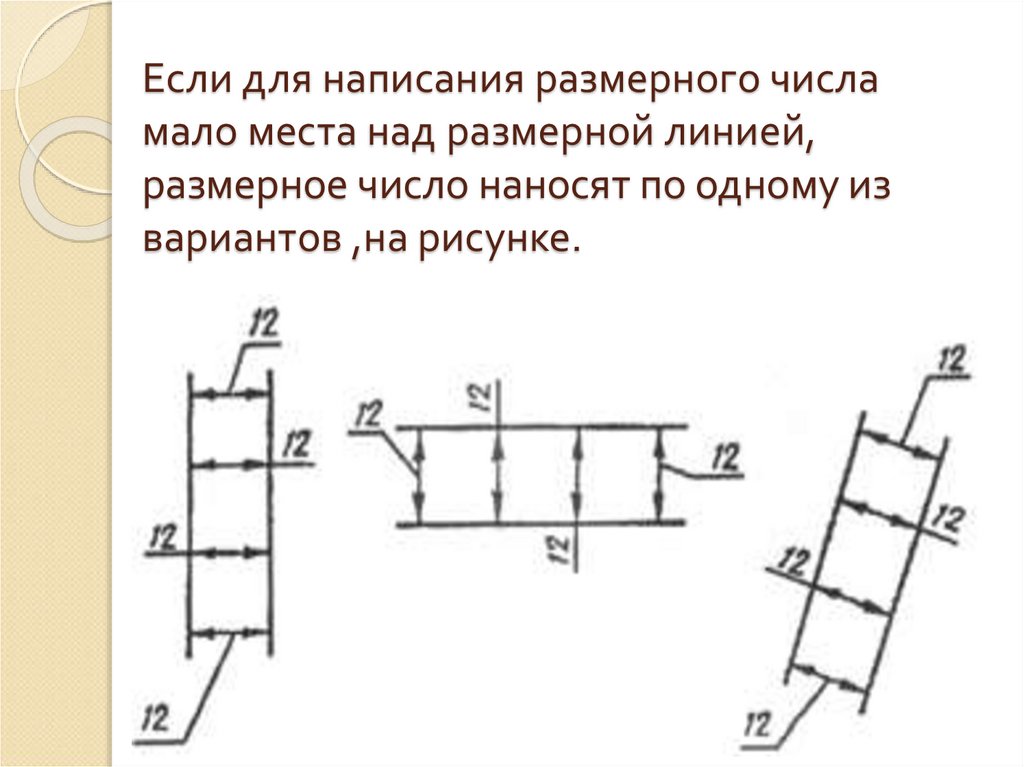

78. Если для написания размерного числа мало места над размерной линией, размерное число наносят по одному из вариантов ,на

рисунке.

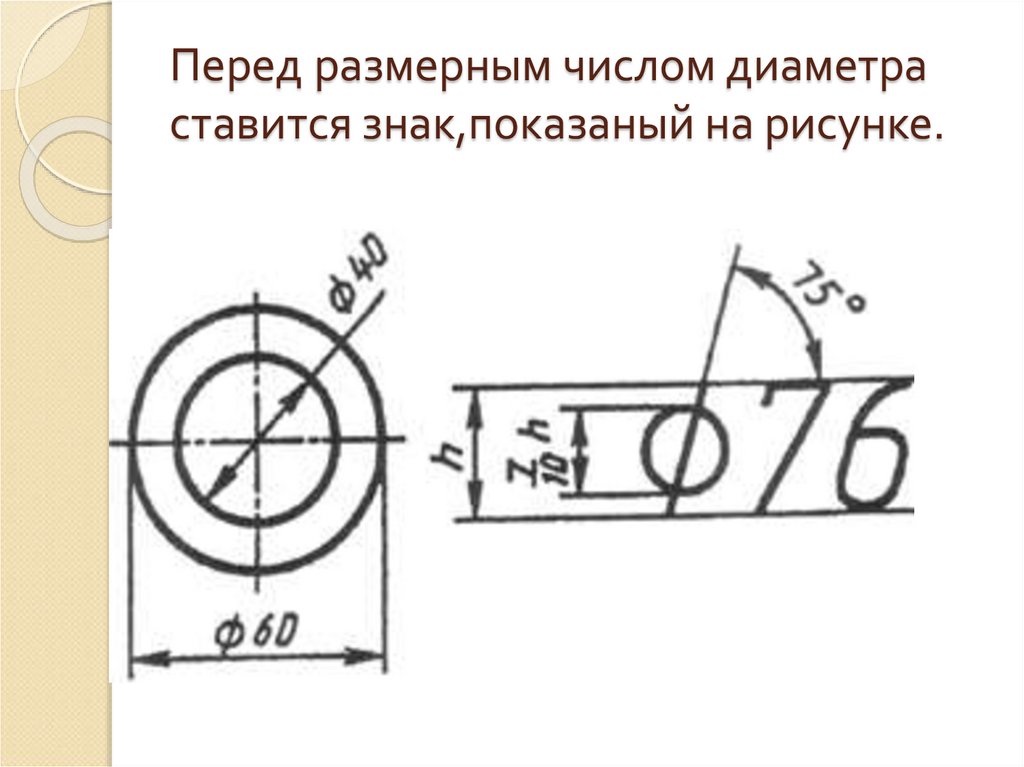

79. Перед размерным числом диаметра ставится знак,показаный на рисунке.

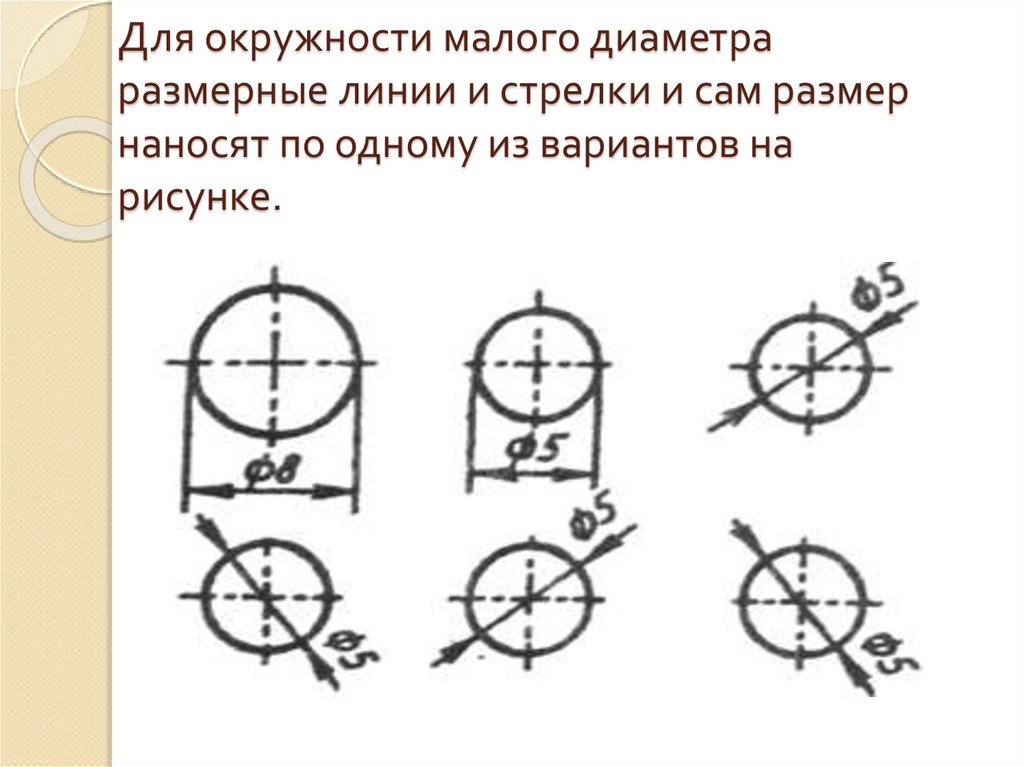

80. Для окружности малого диаметра размерные линии и стрелки и сам размер наносят по одному из вариантов на рисунке.

81. Перед размерным числом радиуса всегда ставится знак в виде буквы R.

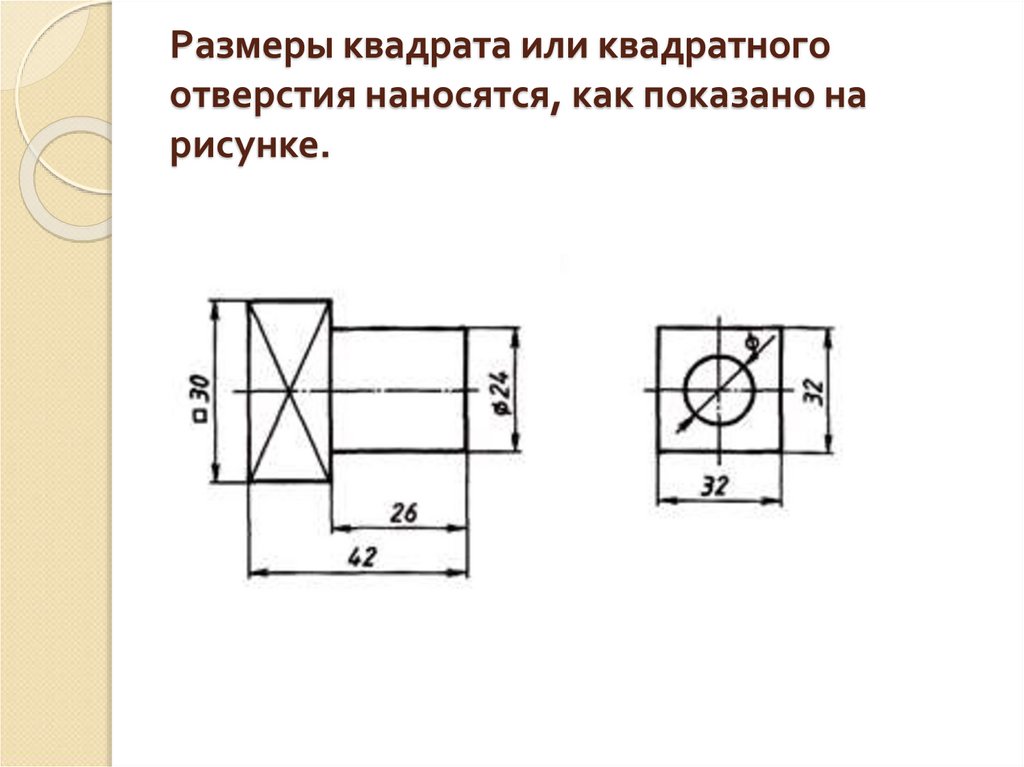

82. Размеры квадрата или квадратного отверстия наносятся, как показано на рисунке.

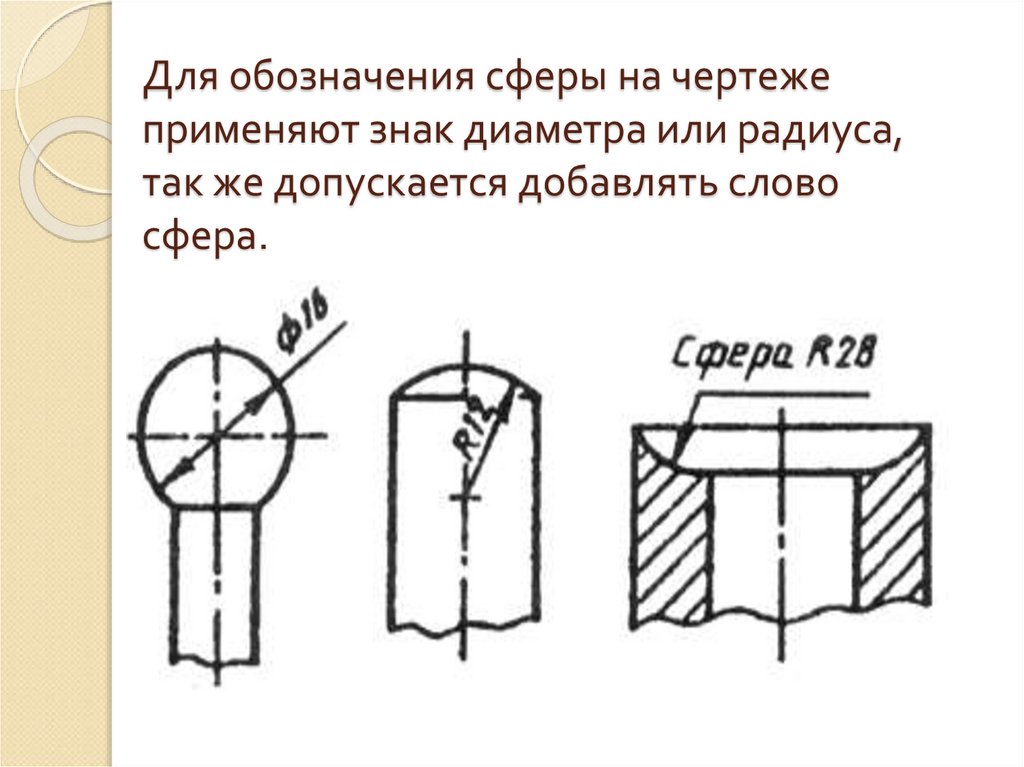

83. Для обозначения сферы на чертеже применяют знак диаметра или радиуса, так же допускается добавлять слово сфера.

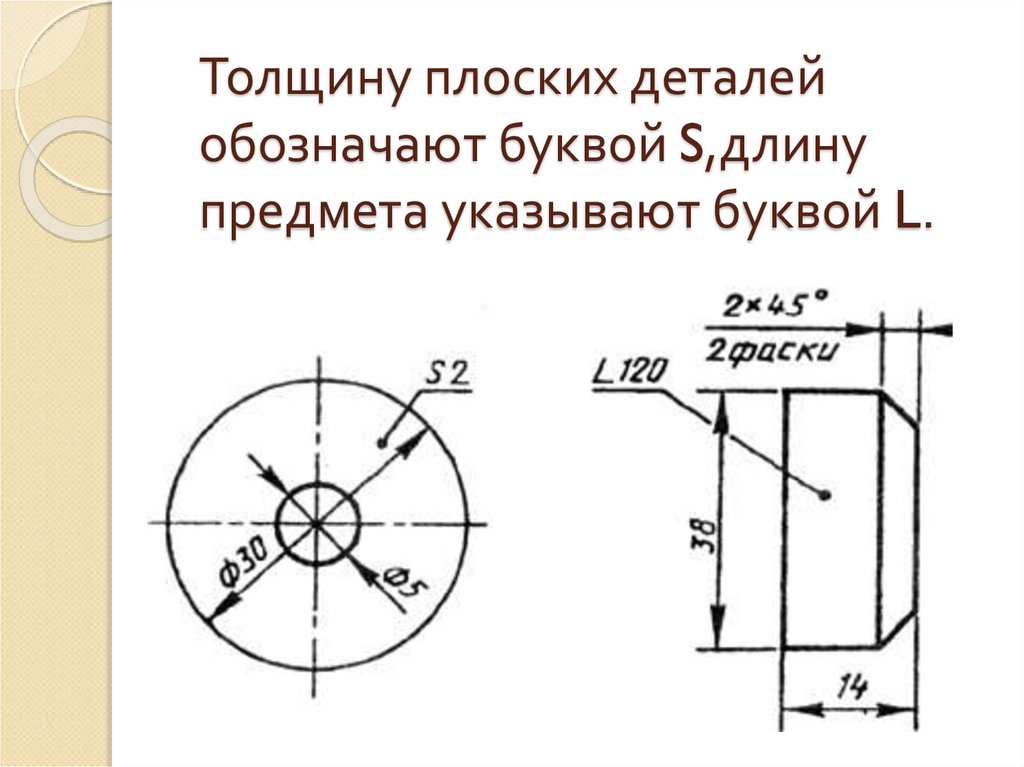

84. Толщину плоских деталей обозначают буквой S,длину предмета указывают буквой L.

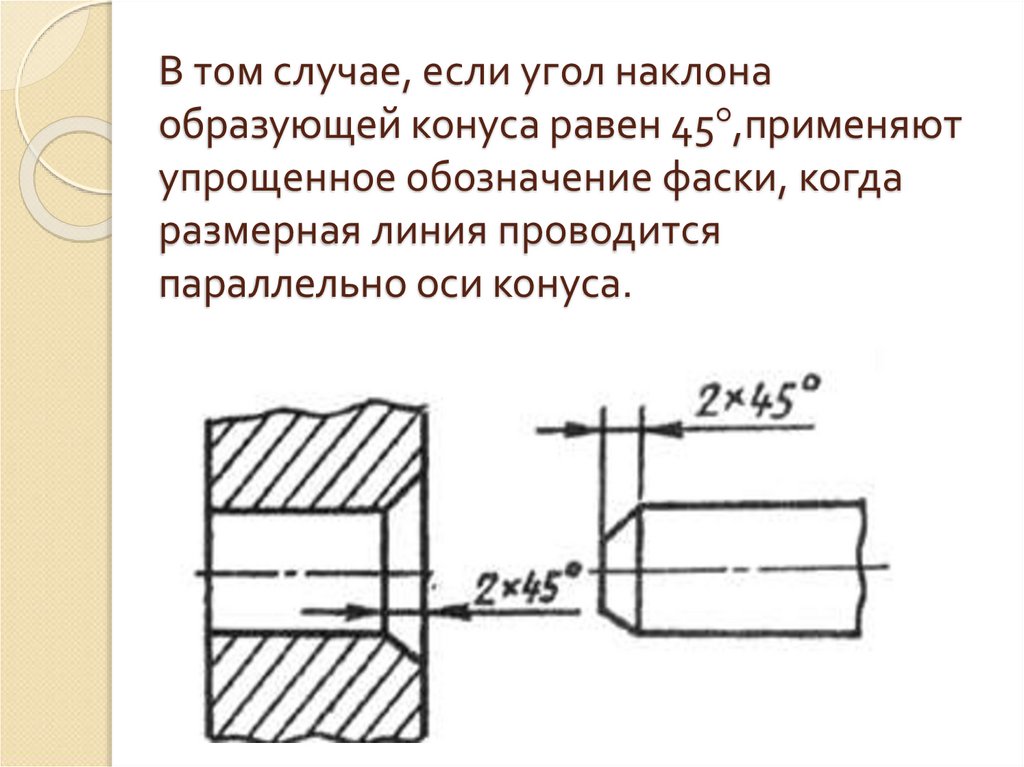

85. В том случае, если угол наклона образующей конуса равен 45,применяют упрощенное обозначение фаски, когда размерная линия

В том случае, если угол наклона
образующей конуса равен 45 ,применяют
упрощенное обозначение фаски, когда
размерная линия проводится
параллельно оси конуса.

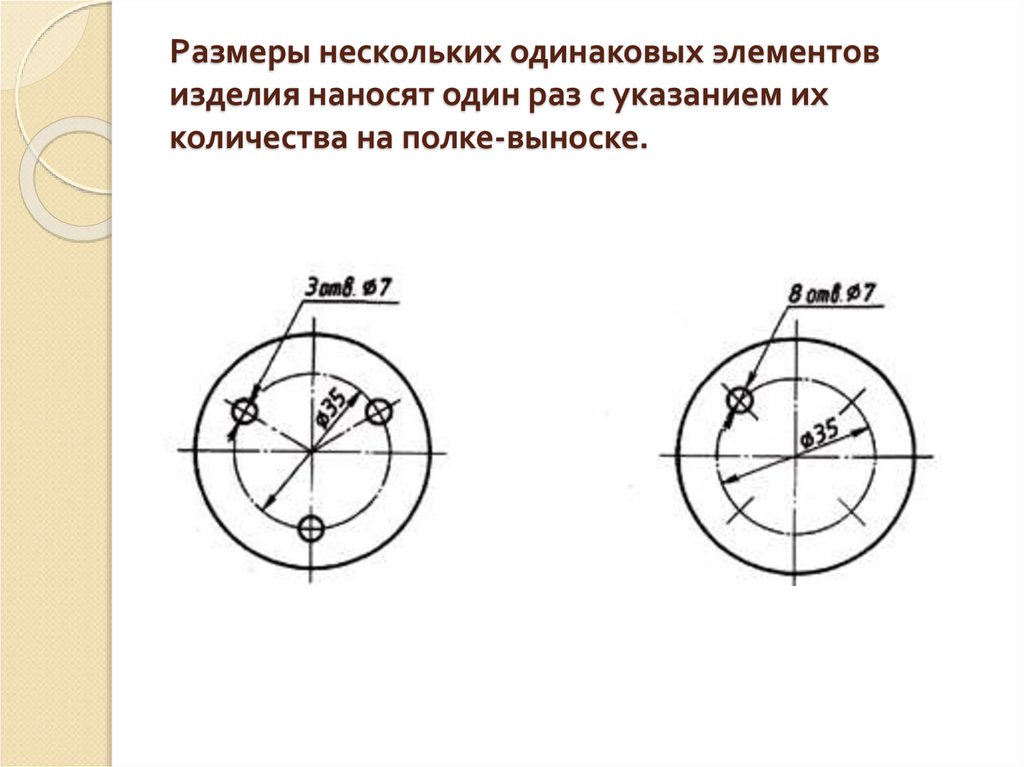

86. Размеры нескольких одинаковых элементов изделия наносят один раз с указанием их количества на полке-выноске.

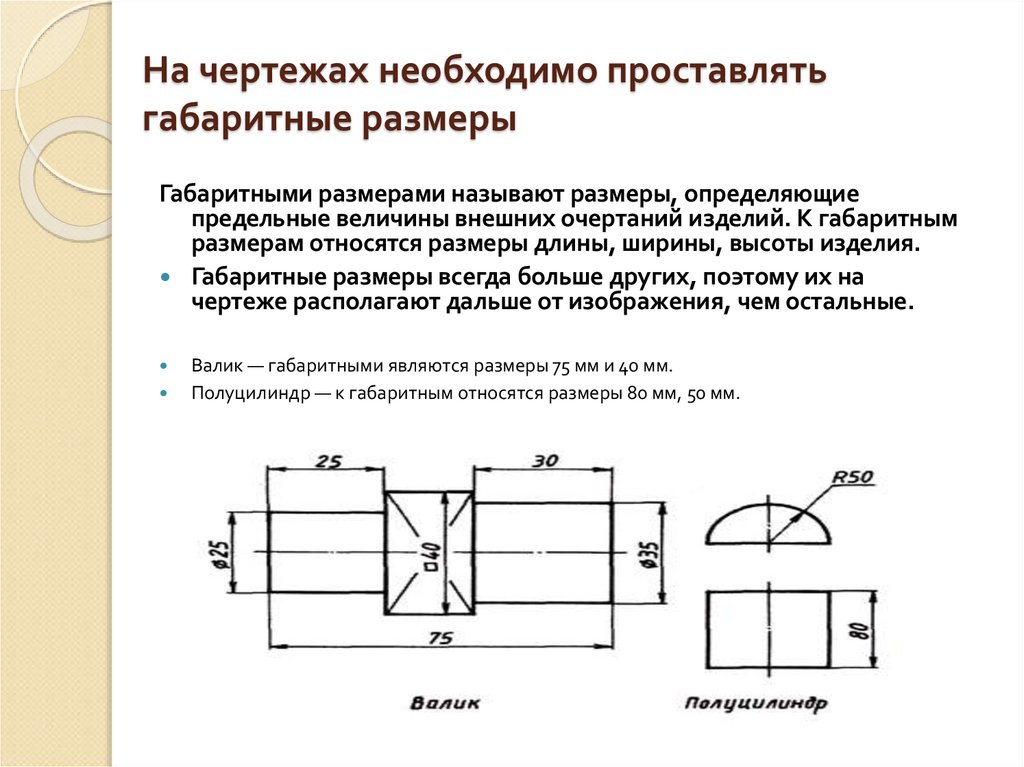

87. На чертежах необходимо проставлять габаритные размеры

Габаритными размерами называют размеры, определяющие
предельные величины внешних очертаний изделий. К габаритным
размерам относятся размеры длины, ширины, высоты изделия.
Габаритные размеры всегда больше других, поэтому их на
чертеже располагают дальше от изображения, чем остальные.
Валик — габаритными являются размеры 75 мм и 40 мм.
Полуцилиндр — к габаритным относятся размеры 80 мм, 50 мм.

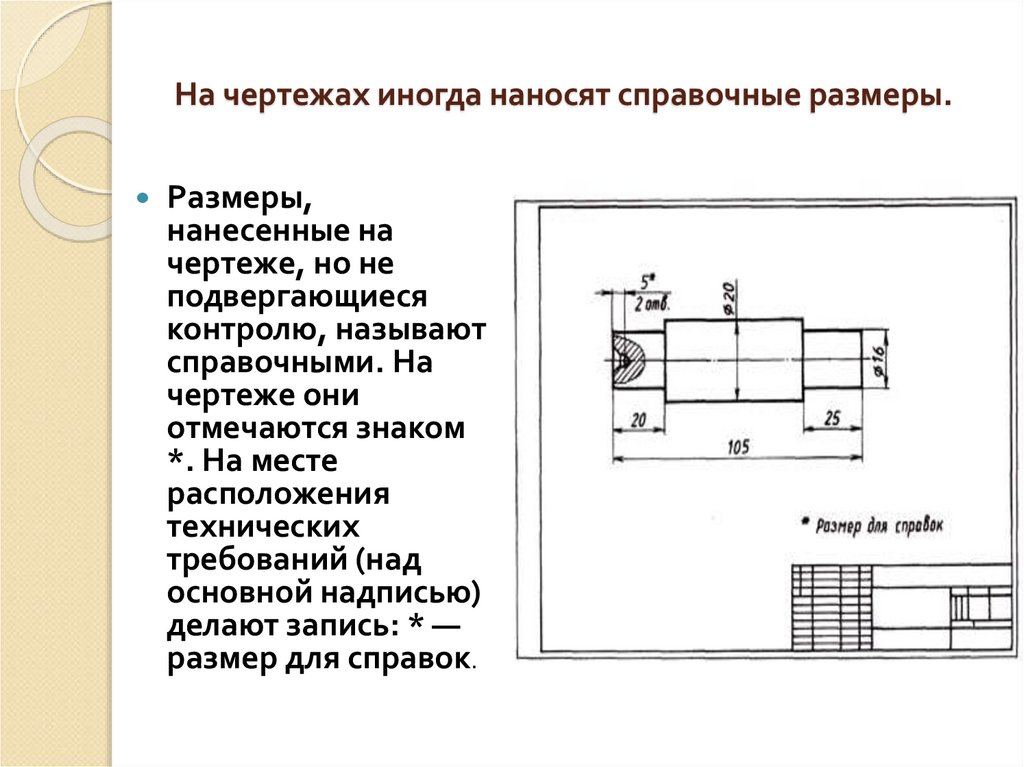

88. На чертежах иногда наносят справочные размеры.

Размеры,
нанесенные на
чертеже, но не
подвергающиеся
контролю, называют
справочными. На
чертеже они
отмечаются знаком
*. На месте
расположения
технических
требований (над
основной надписью)
делают запись: * —
размер для справок.

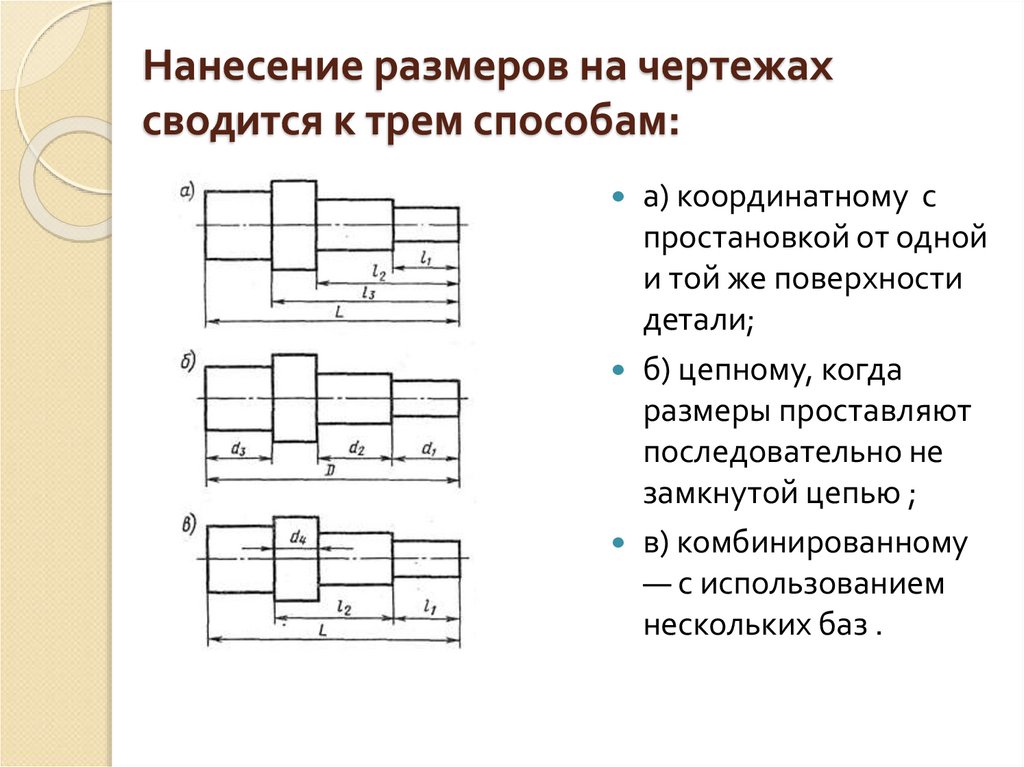

89. Нанесение размеров на чертежах сводится к трем способам:

а) координатному с
простановкой от одной
и той же поверхности
детали;
б) цепному, когда
размеры проставляют
последовательно не
замкнутой цепью ;
в) комбинированному
— с использованием
нескольких баз .

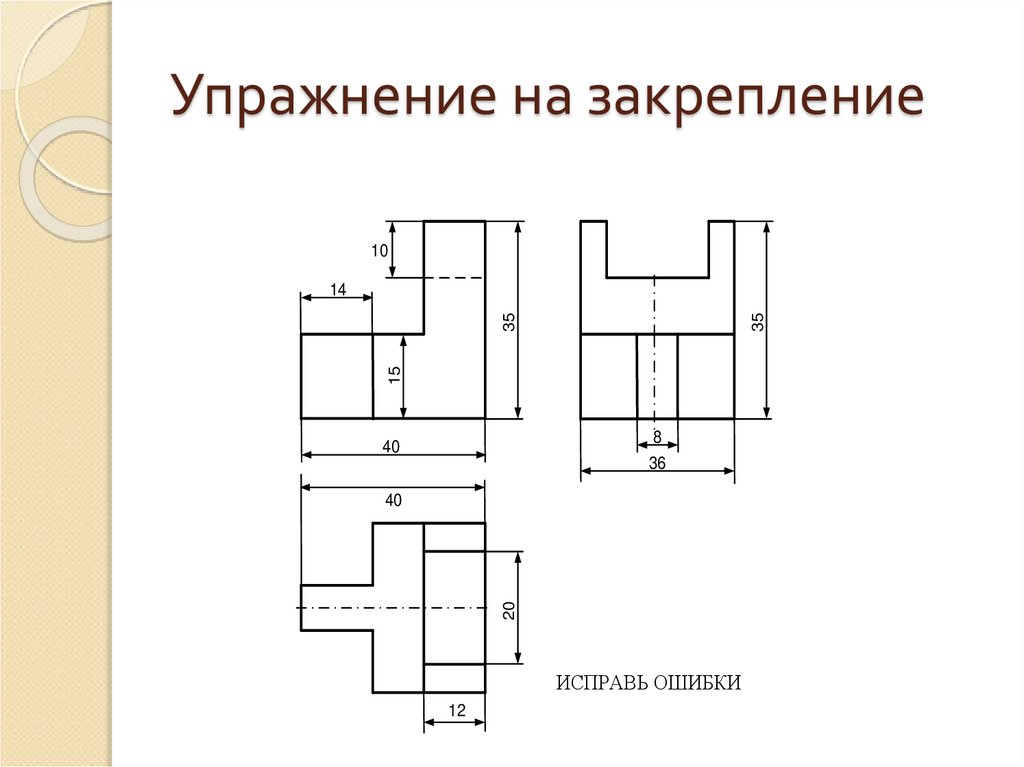

90. Упражнение на закрепление

Нанесение размеров
10
35
15
35
14
8
40
36
20
40
ИСПРАВЬ ОШИБКИ
12

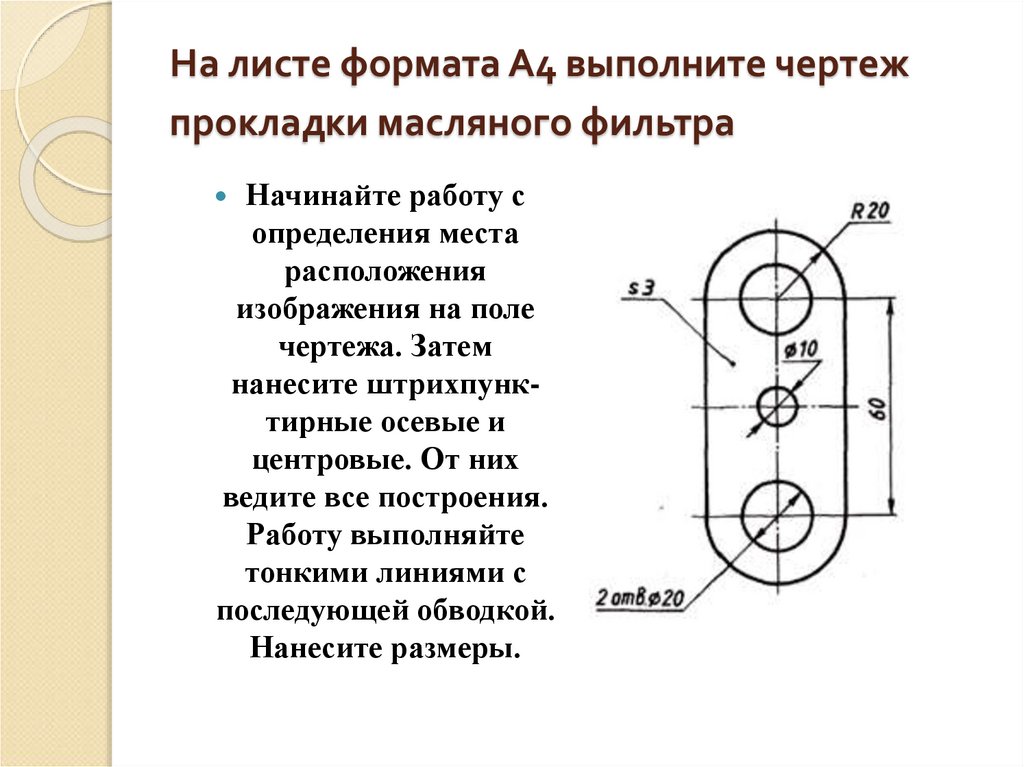

91. На листе формата А4 выполните чертеж прокладки масляного фильтра

Начинайте работу с
определения места
расположения
изображения на поле
чертежа. Затем
нанесите штрихпунктирные осевые и
центровые. От них
ведите все построения.
Работу выполняйте
тонкими линиями с
последующей обводкой.
Нанесите размеры.
