Введение в Troubleshooting

1. Troubleshooting

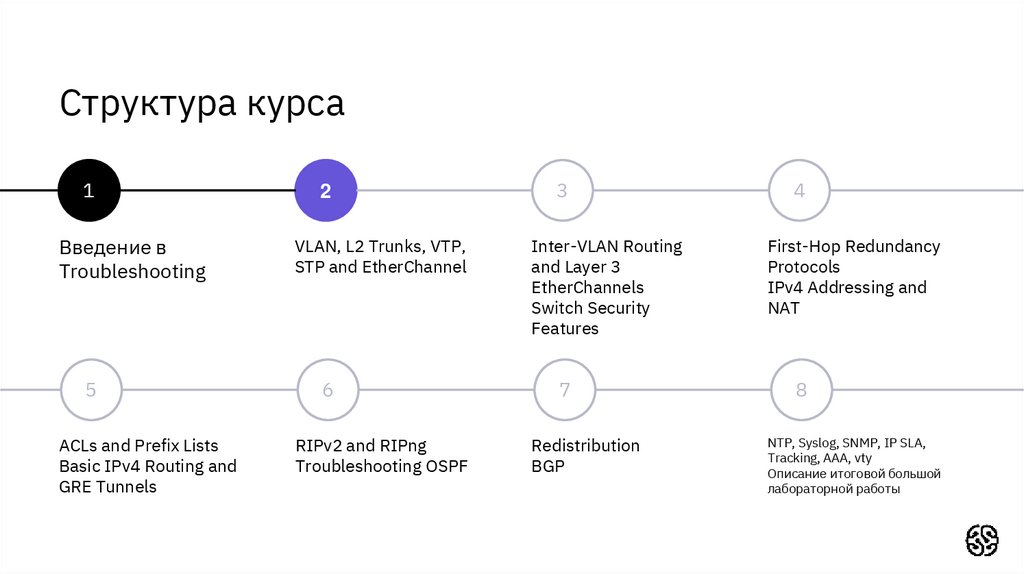

2. Структура курса

1
Введение в
Troubleshooting
5
ACLs and Prefix Lists
Basic IPv4 Routing and
GRE Tunnels
2
VLAN, L2 Trunks, VTP,
STP and EtherChannel
6
RIPv2 and RIPng
Troubleshooting OSPF
3
Inter-VLAN Routing
and Layer 3
EtherChannels
Switch Security
Features
7
Redistribution
BGP
4
First-Hop Redundancy
Protocols
IPv4 Addressing and
NAT
8
NTP, Syslog, SNMP, IP SLA,
Tracking, AAA, vty
Описание итоговой большой
лабораторной работы

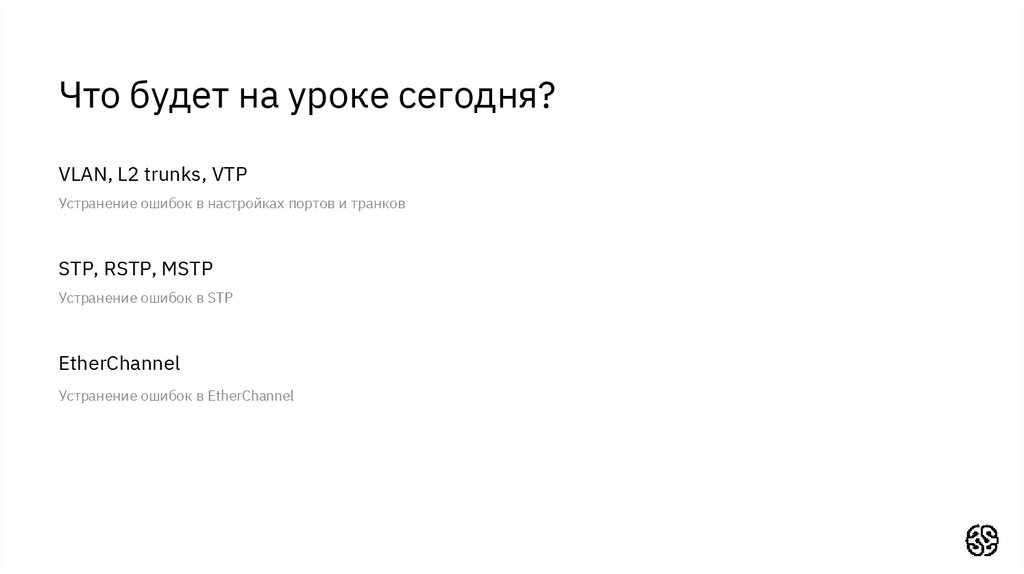

3. Что будет на уроке сегодня?

VLAN, L2 trunks, VTP
Устранение ошибок в настройках портов и транков
STP, RSTP, MSTP
Устранение ошибок в STP
EtherChannel
Устранение ошибок в EtherChannel

4. Урок 2 VLAN, L2 Trunks, VTP, STP and EtherChannel

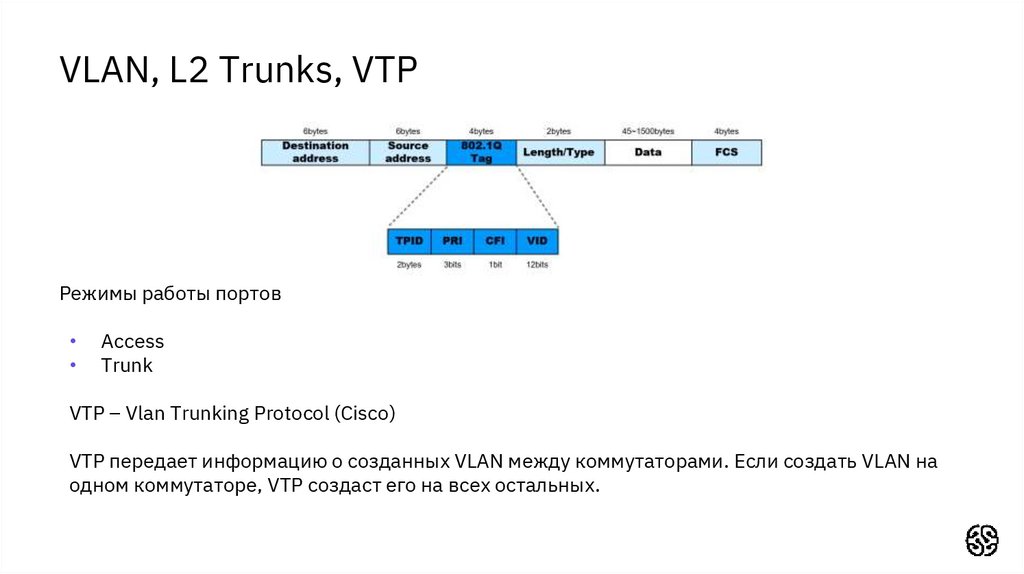

5. VLAN, L2 Trunks, VTP

Режимы работы портов
Access
Trunk
VTP – Vlan Trunking Protocol (Cisco)
VTP передает информацию о созданных VLAN между коммутаторами. Если создать VLAN на
одном коммутаторе, VTP создаст его на всех остальных.

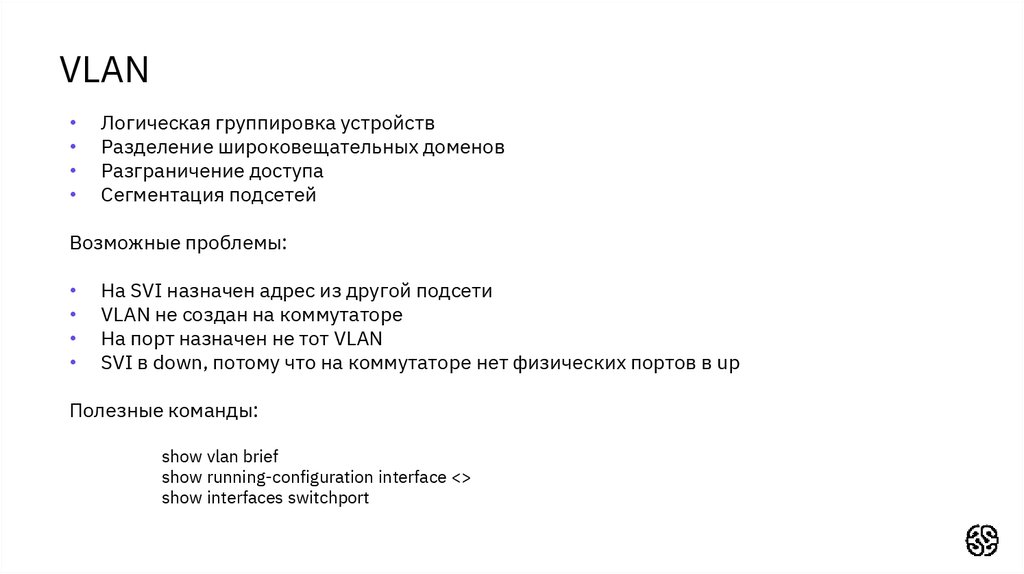

6. VLAN

Логическая группировка устройств
Разделение широковещательных доменов
Разграничение доступа
Сегментация подсетей
Возможные проблемы:
На SVI назначен адрес из другой подсети
VLAN не создан на коммутаторе
На порт назначен не тот VLAN
SVI в down, потому что на коммутаторе нет физических портов в up
Полезные команды:
show vlan brief
show running-configuration interface <>
show interfaces switchport

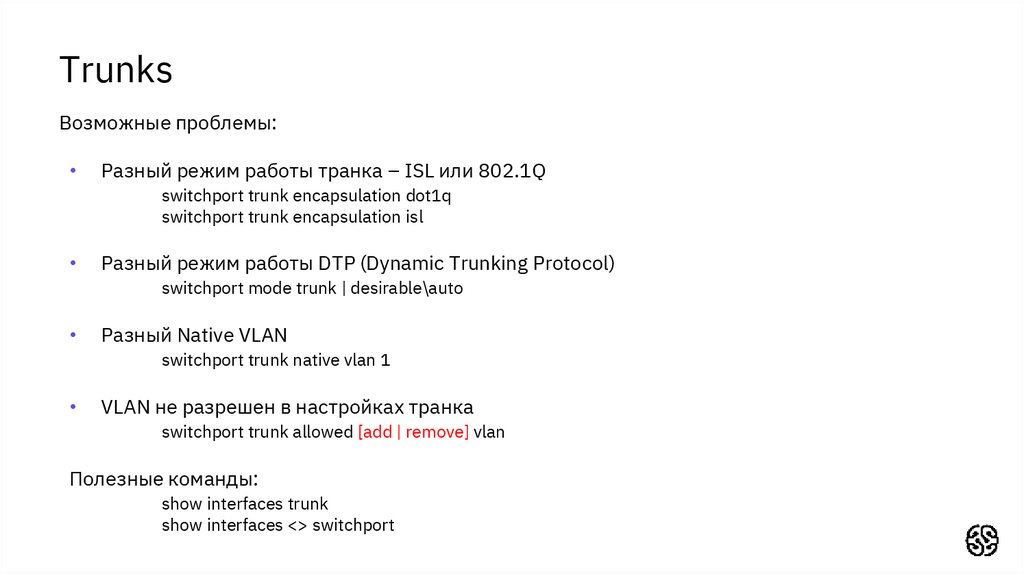

7. Trunks

Возможные проблемы:
Разный режим работы транка – ISL или 802.1Q
switchport trunk encapsulation dot1q
switchport trunk encapsulation isl
Разный режим работы DTP (Dynamic Trunking Protocol)
switchport mode trunk | desirable\auto
Разный Native VLAN
switchport trunk native vlan 1
VLAN не разрешен в настройках транка
switchport trunk allowed [add | remove] vlan
Полезные команды:
show interfaces trunk
show interfaces <> switchport

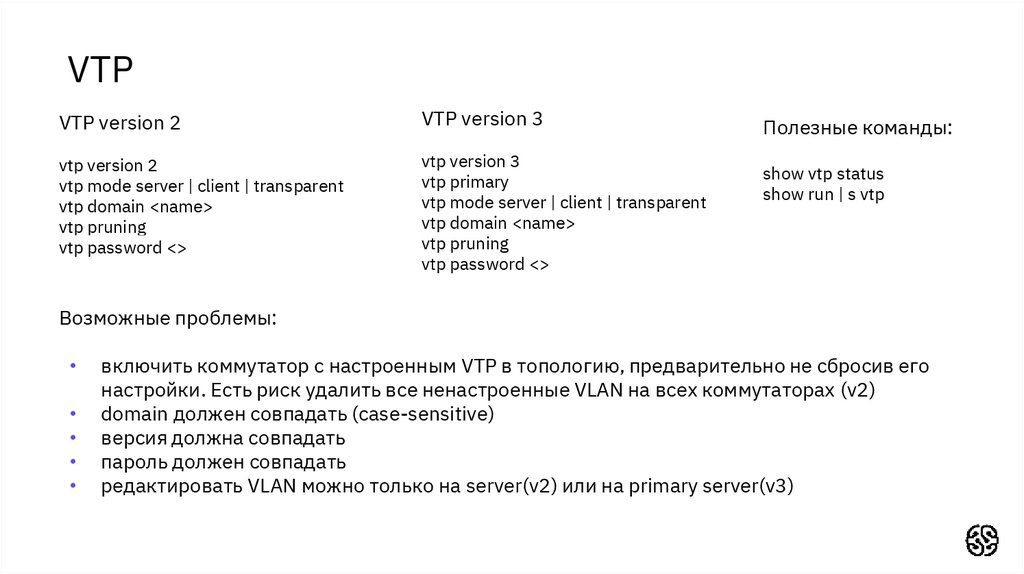

8. VTP

VTP version 2
VTP version 3
vtp version 2
vtp mode server | client | transparent
vtp domain <name>
vtp pruning
vtp password <>
vtp version 3
vtp primary
vtp mode server | client | transparent
vtp domain <name>
vtp pruning
vtp password <>
Полезные команды:
show vtp status
show run | s vtp
Возможные проблемы:
включить коммутатор с настроенным VTP в топологию, предварительно не сбросив его
настройки. Есть риск удалить все ненастроенные VLAN на всех коммутаторах (v2)
domain должен совпадать (case-sensitive)
версия должна совпадать
пароль должен совпадать
редактировать VLAN можно только на server(v2) или на primary server(v3)

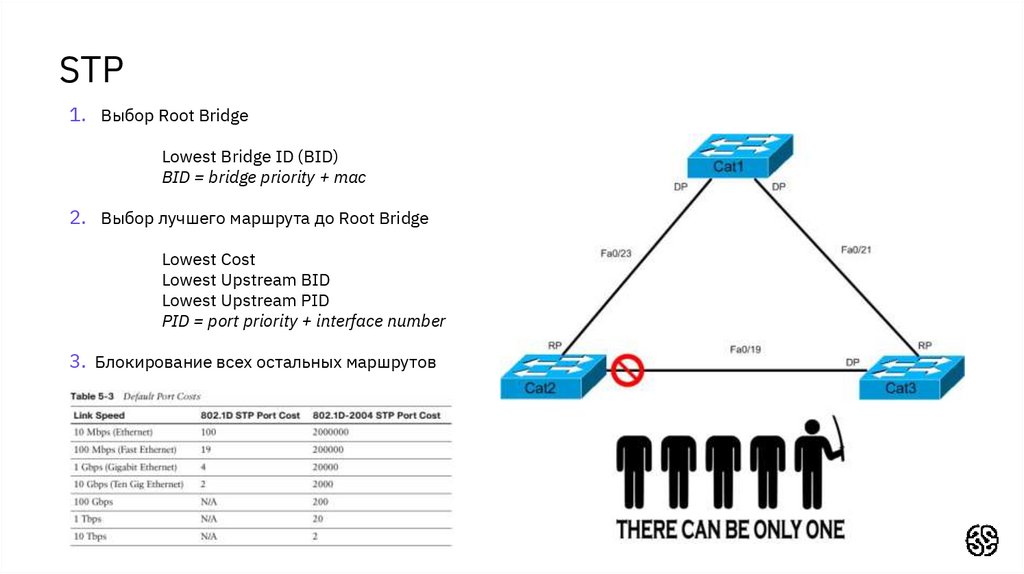

9. STP

1. Выбор Root Bridge
Lowest Bridge ID (BID)
BID = bridge priority + mac
2. Выбор лучшего маршрута до Root Bridge
Lowest Cost
Lowest Upstream BID
Lowest Upstream PID
PID = port priority + interface number
3. Блокирование всех остальных маршрутов

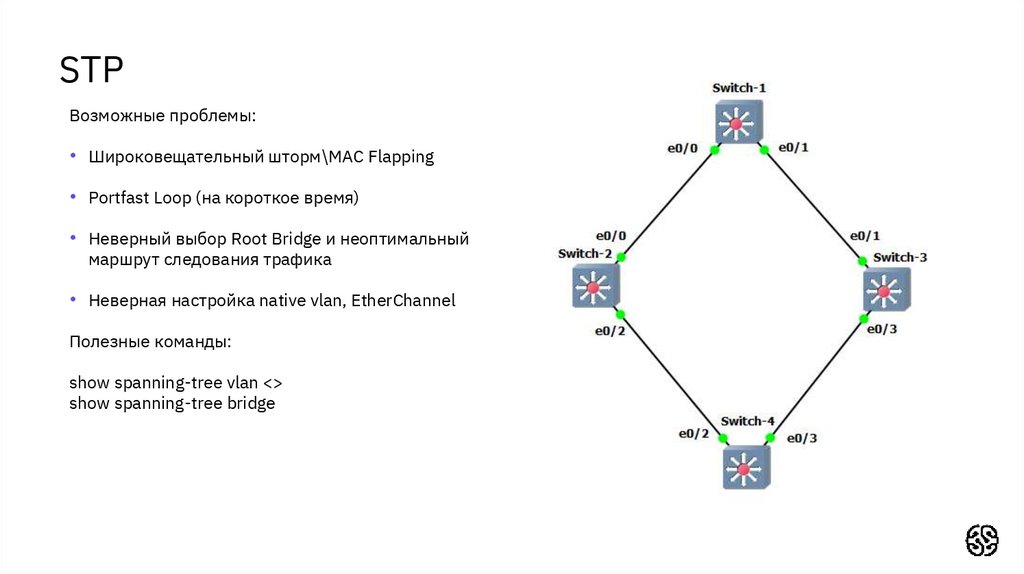

10. STP

Возможные проблемы:
• Широковещательный шторм\MAC Flapping
• Portfast Loop (на короткое время)
• Неверный выбор Root Bridge и неоптимальный
маршрут следования трафика
• Неверная настройка native vlan, EtherChannel
Полезные команды:
show spanning-tree vlan <>
show spanning-tree bridge

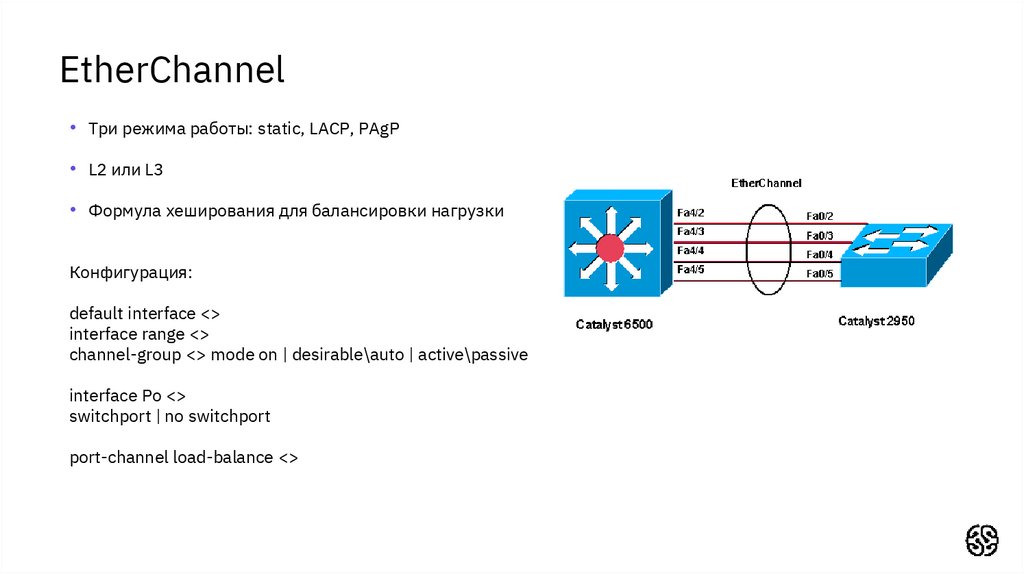

11. EtherChannel

• Три режима работы: static, LACP, PAgP
• L2 или L3
• Формула хеширования для балансировки нагрузки
Конфигурация:
default interface <>
interface range <>
channel-group <> mode on | desirable\auto | active\passive
interface Po <>
switchport | no switchport
port-channel load-balance <>

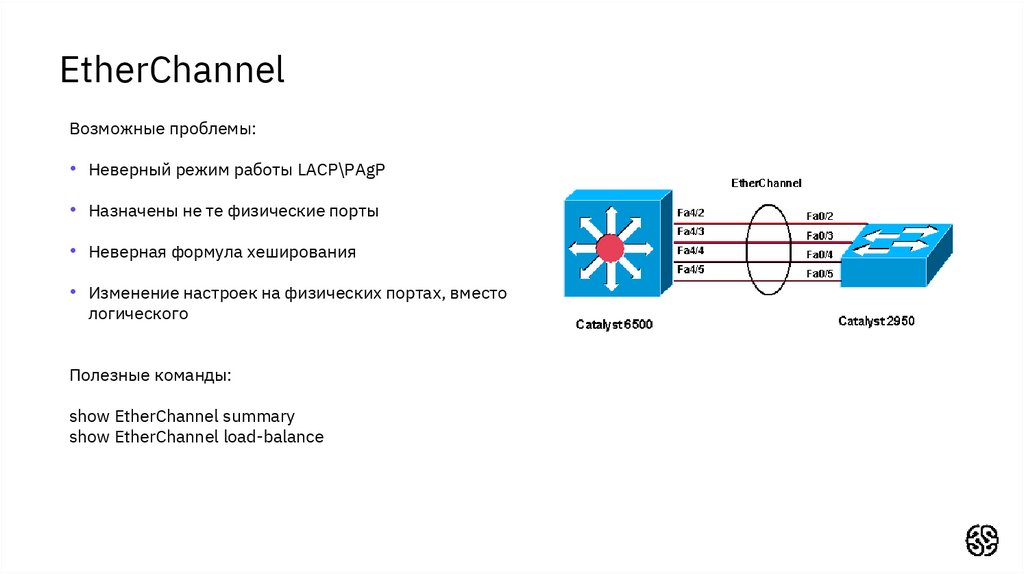

12. EtherChannel

Возможные проблемы:
• Неверный режим работы LACP\PAgP
• Назначены не те физические порты
• Неверная формула хеширования
• Изменение настроек на физических портах, вместо
логического
Полезные команды:
show EtherChannel summary
show EtherChannel load-balance

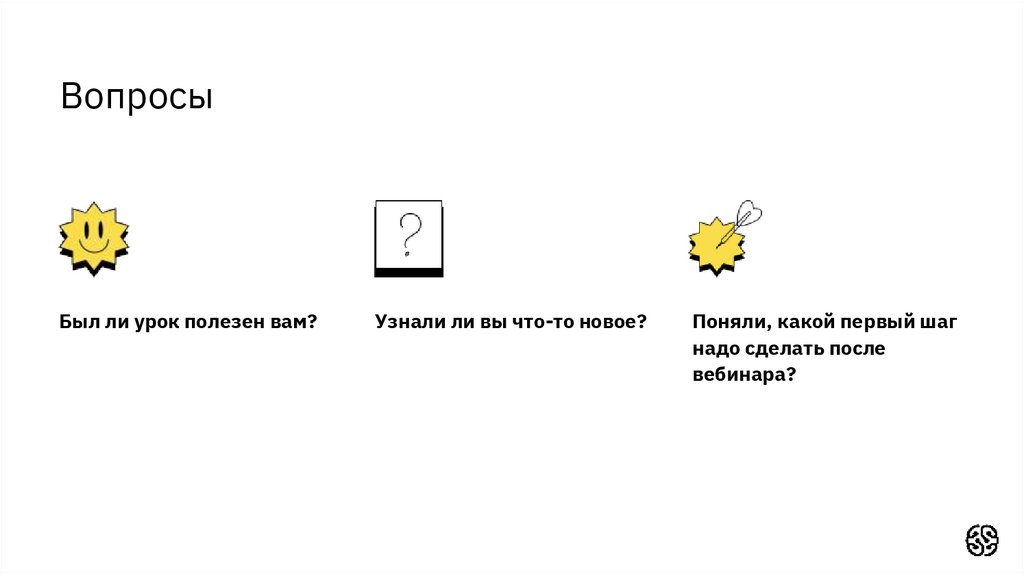

13. Вопросы

Был ли урок полезен вам?
Узнали ли вы что-то новое?
Поняли, какой первый шаг
надо сделать после
вебинара?

14.

Спасибо
за внимание
