Производственное освещение

1. Производственное освещение

ПРОИЗВОДСТВЕННОЕ
ОСВЕЩЕНИЕ

2. Учебные вопросы

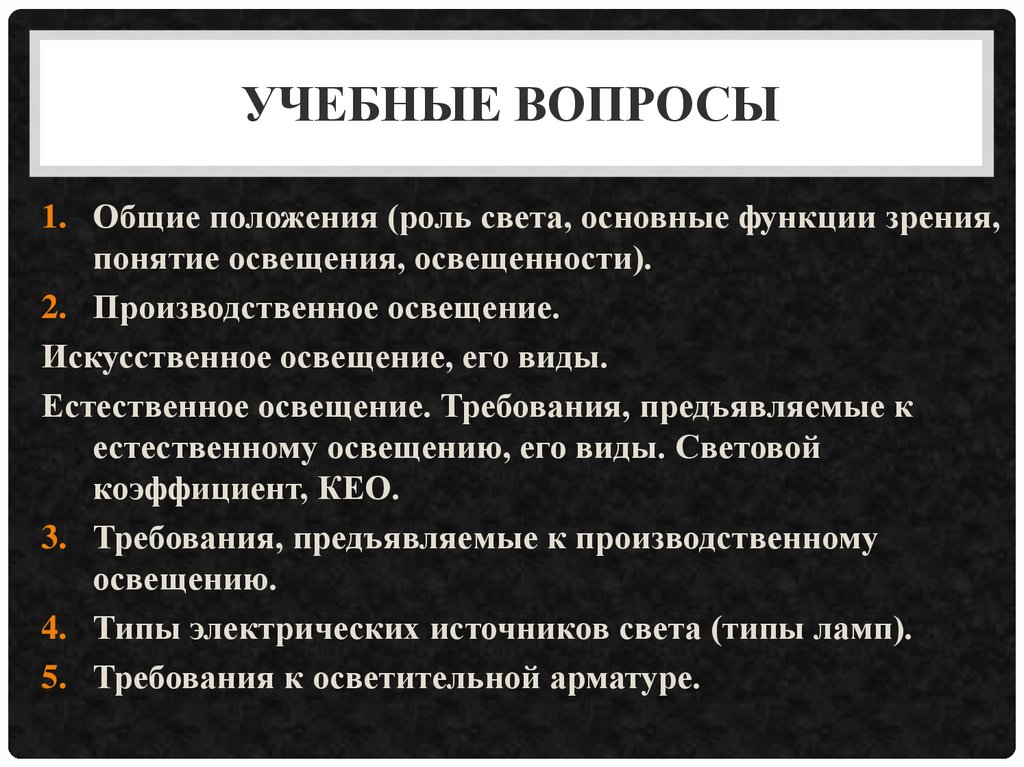

УЧЕБНЫЕ ВОПРОСЫ
1. Общие положения (роль света, основные функции зрения,
понятие освещения, освещенности).
2. Производственное освещение.
Искусственное освещение, его виды.
Естественное освещение. Требования, предъявляемые к
естественному освещению, его виды. Световой
коэффициент, КЕО.
3. Требования, предъявляемые к производственному
освещению.
4. Типы электрических источников света (типы ламп).
5. Требования к осветительной арматуре.

3.

РОЛЬ СВЕТА
1. положительно влияет
на эмоции
2. определяет биоритм
3. ускоряет обменные
процессы
4. обеспечивает
функции зрения
человека

4.

ОСНОВНЫЕ
ФУНКЦИИ
ЗРЕНИЯ
необходимые для безопасности
и
результативности труда

5.

1. Контрастная чувствительность –
способность глаза отличать
предметы от фона

6.

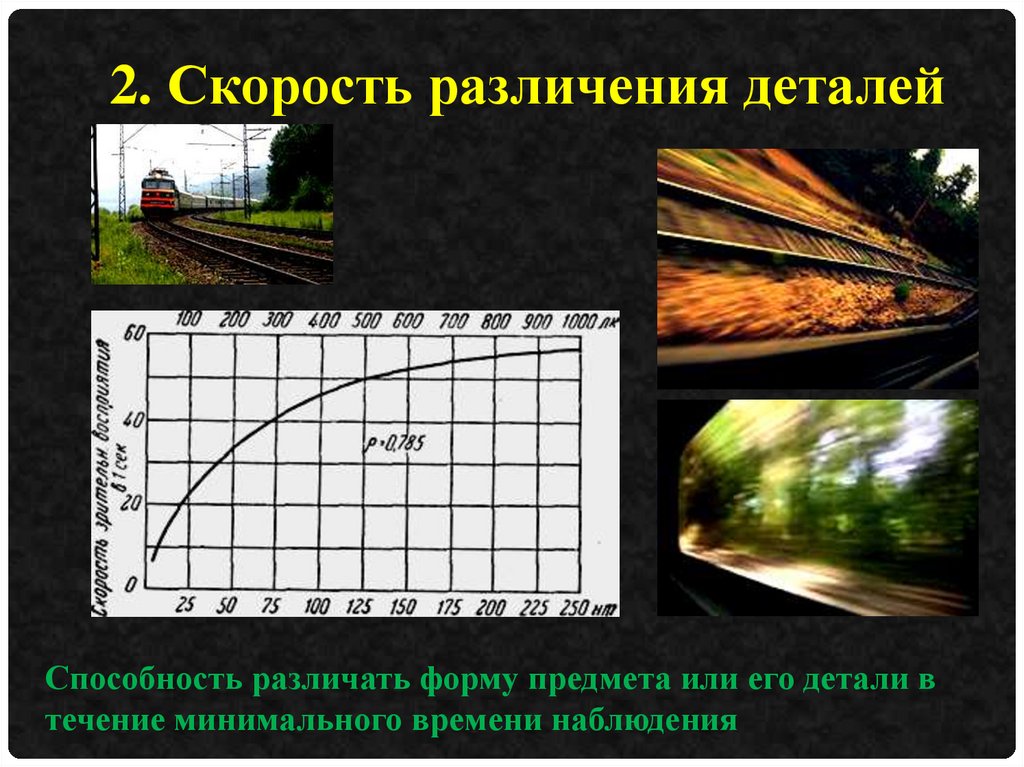

2. Скорость различения деталей
Способность различать форму предмета или его детали в
течение минимального времени наблюдения

7.

3. Острота – степень различения
мелких предметов

8.

4. Устойчивость ясного видения –
способность фиксировать
детали предмета, удерживать
отчетливое изображение
рассматриваемого объекта
С увеличением времени работы уменьшается тем сильнее, чем меньше
освещенность объекта.

9.

Одно из важнейших гигиенических
требований, предъявляемых к
освещенности рабочих мест
производственных помещений –
обеспечение функций зрения человека
При грубых работах около 1,5 % тяжелых травм со смертельным исходом
происходит по причине низкой освещенности рабочих мест.
Травматизм глаз при этих работах составляет порядка 30 %.

10.

освещение
освещённость

11.

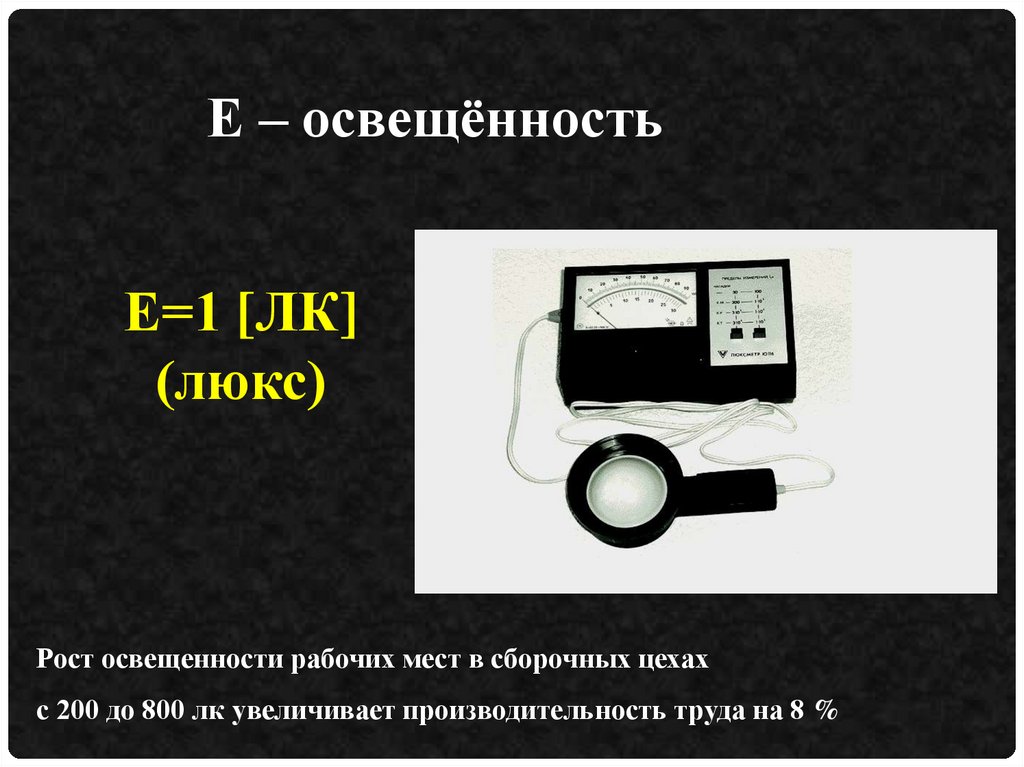

Е – освещённость
Е=1 [ЛК]
(люкс)
Рост освещенности рабочих мест в сборочных цехах
с 200 до 800 лк увеличивает производительность труда на 8 %

12.

13.

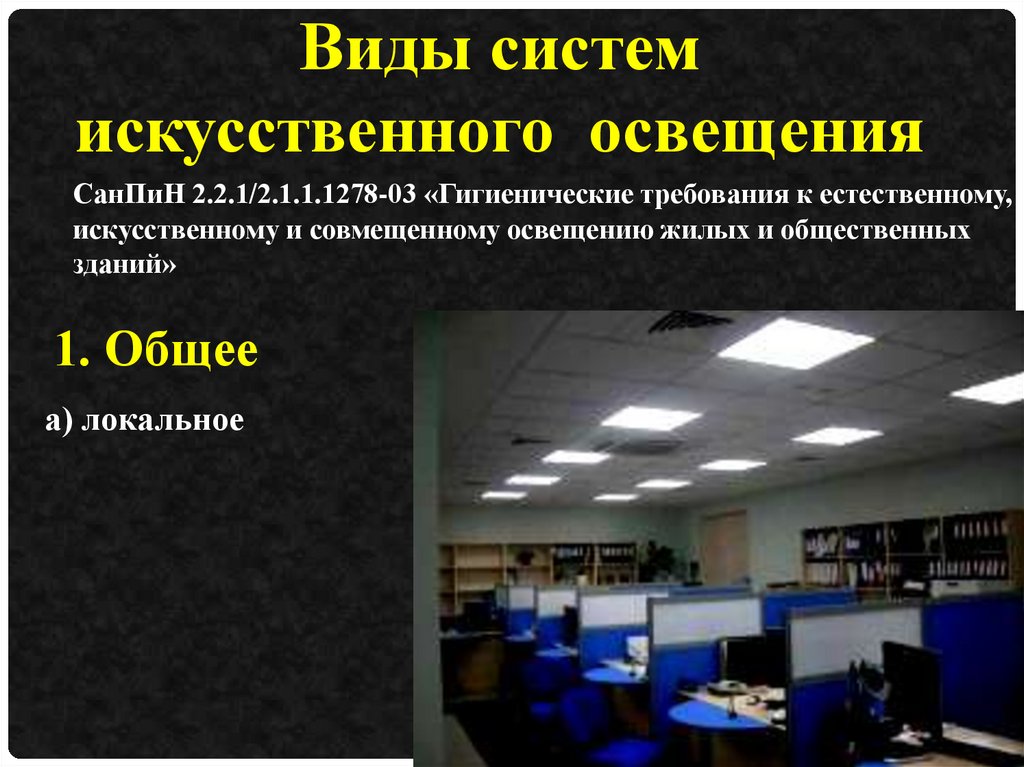

Виды систем
искусственного освещения
СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному,
искусственному и совмещенному освещению жилых и общественных
зданий»
1. Общее
а) локальное

14.

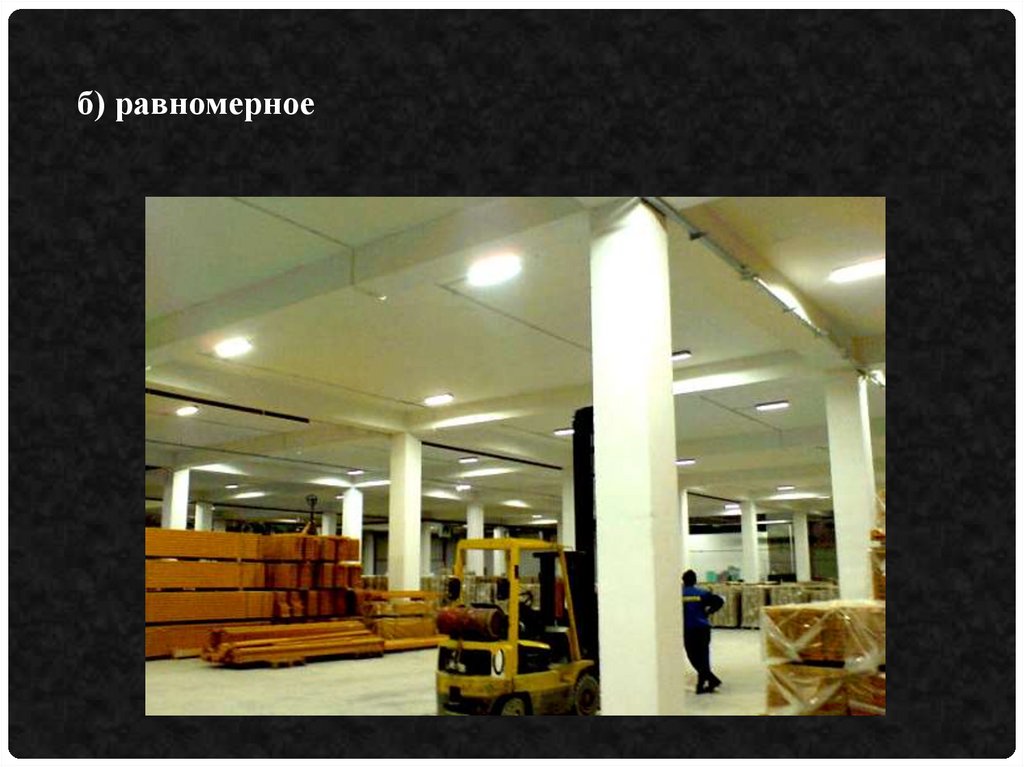

б) равномерное

15.

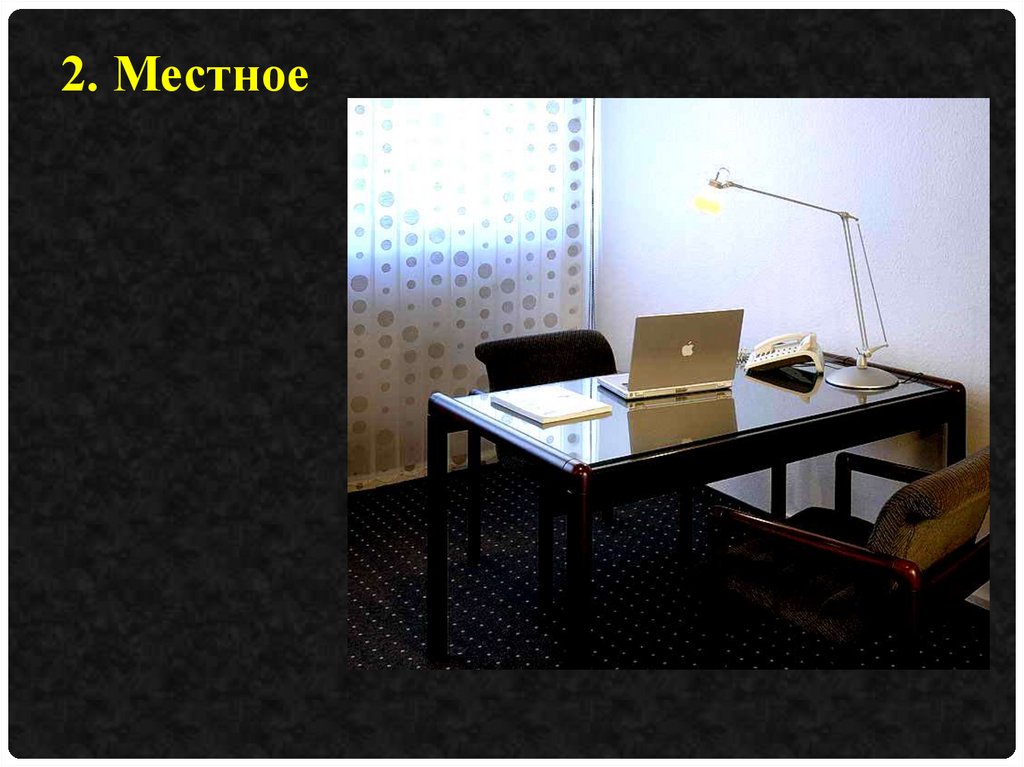

2. Местное

16.

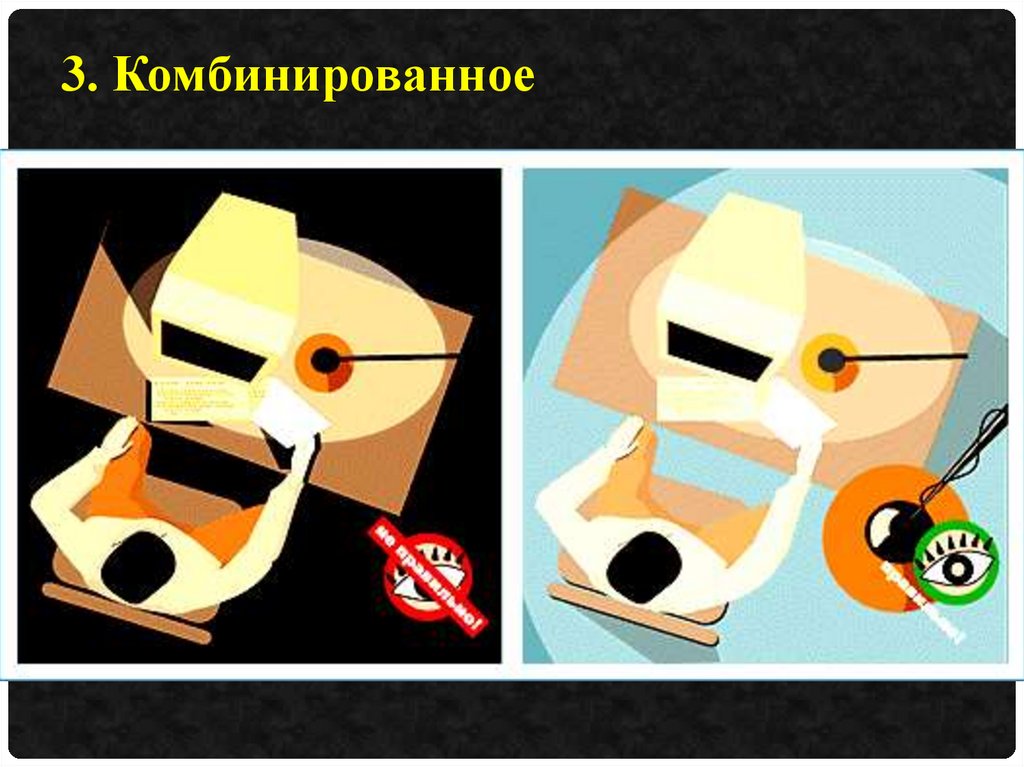

3. Комбинированное

17.

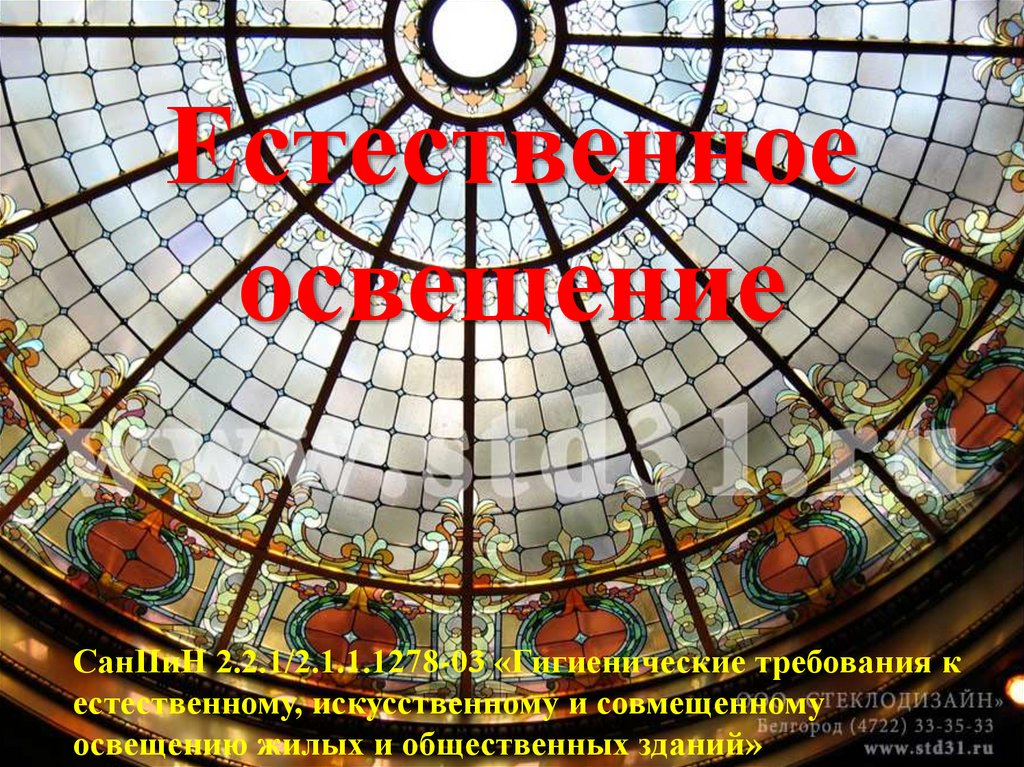

Естественное
освещение
СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к
естественному, искусственному и совмещенному
освещению жилых и общественных зданий»

18.

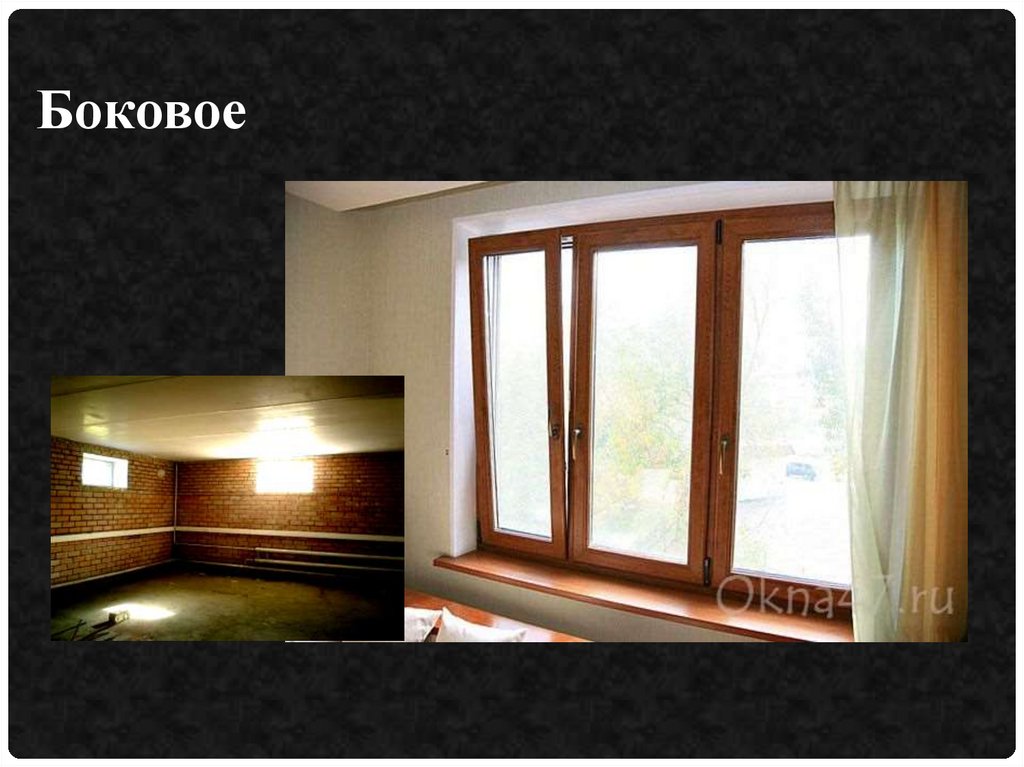

Боковое

19.

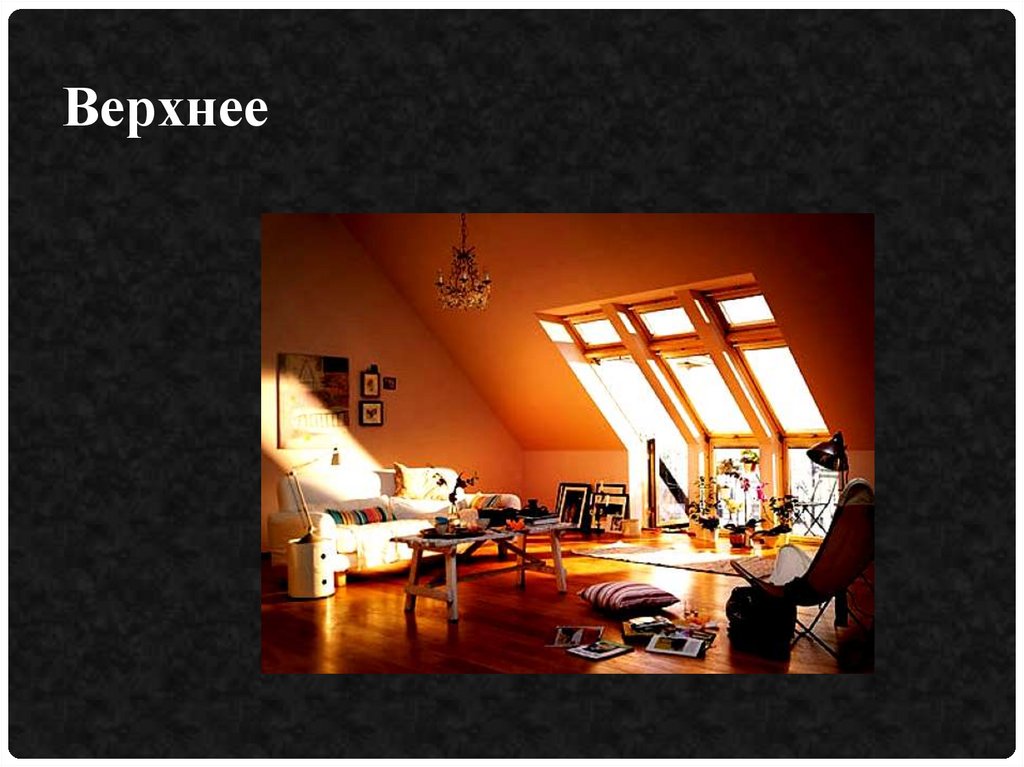

Верхнее

20.

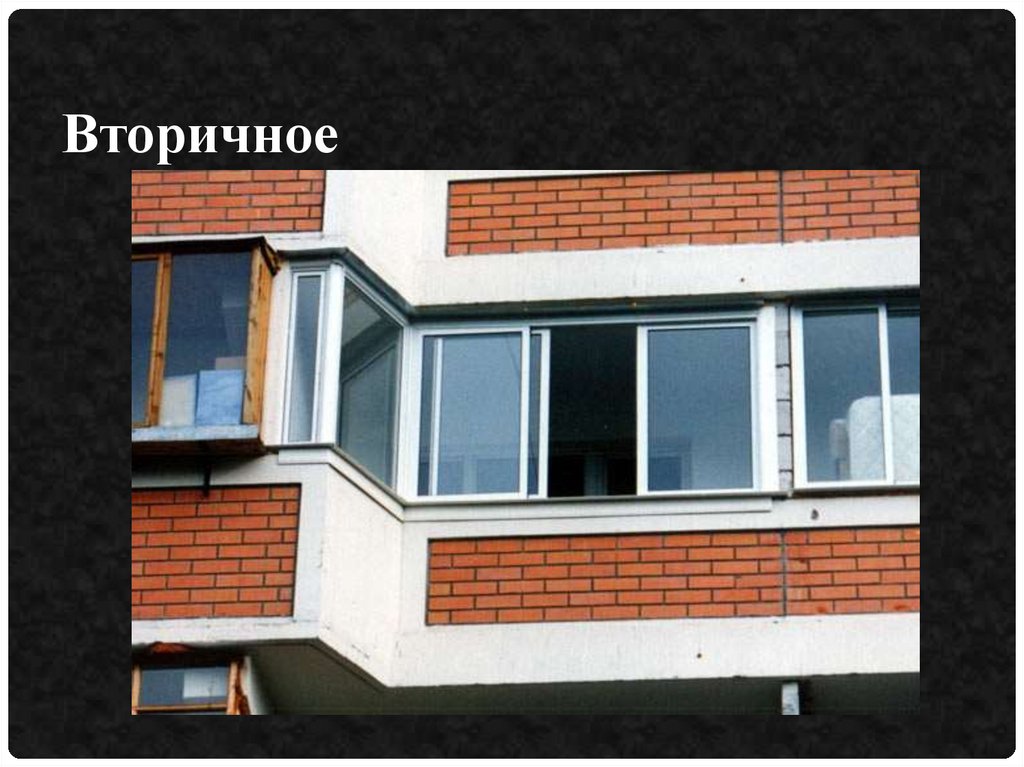

Вторичное

21.

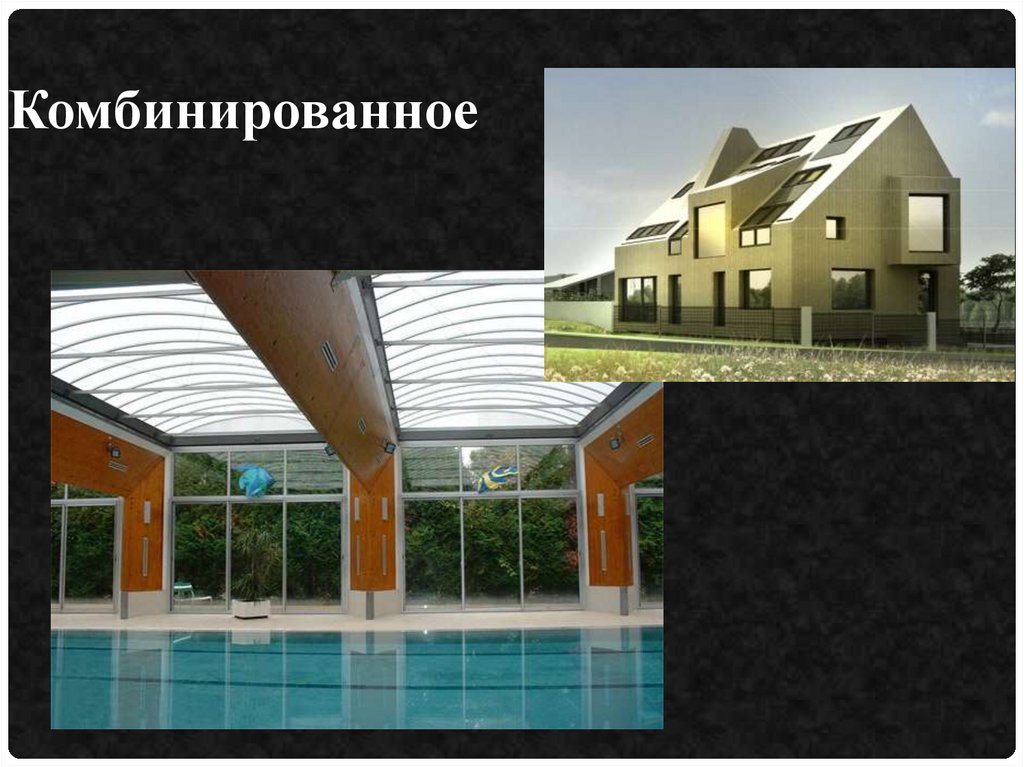

Комбинированное

22.

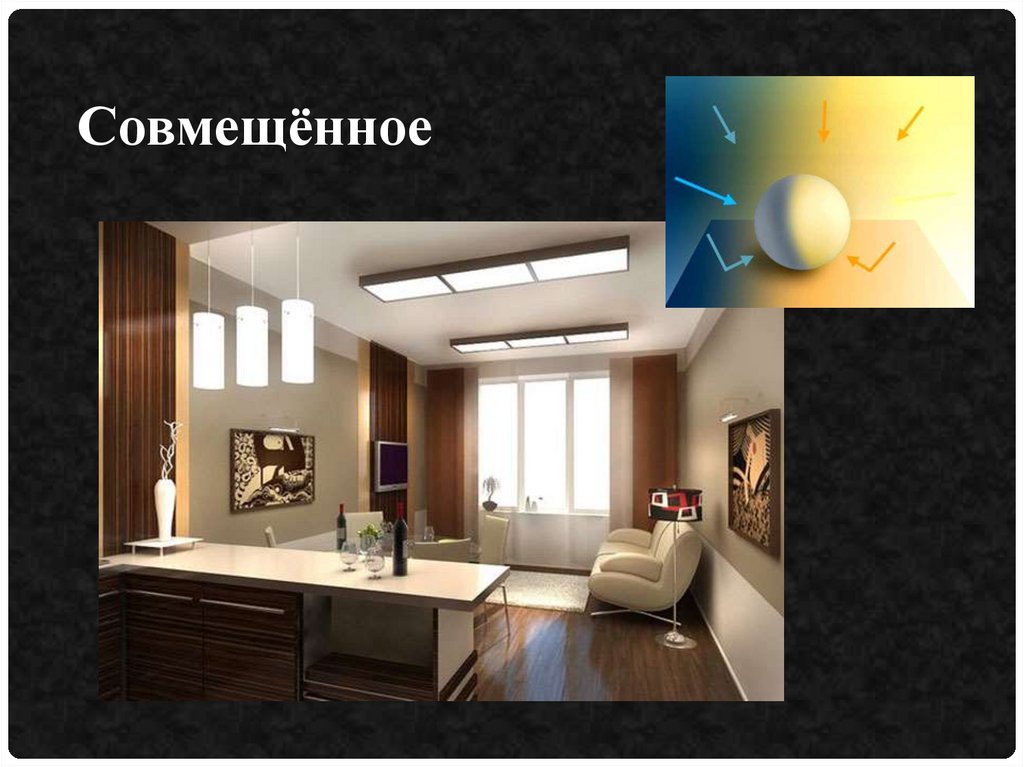

Совмещённое

23.

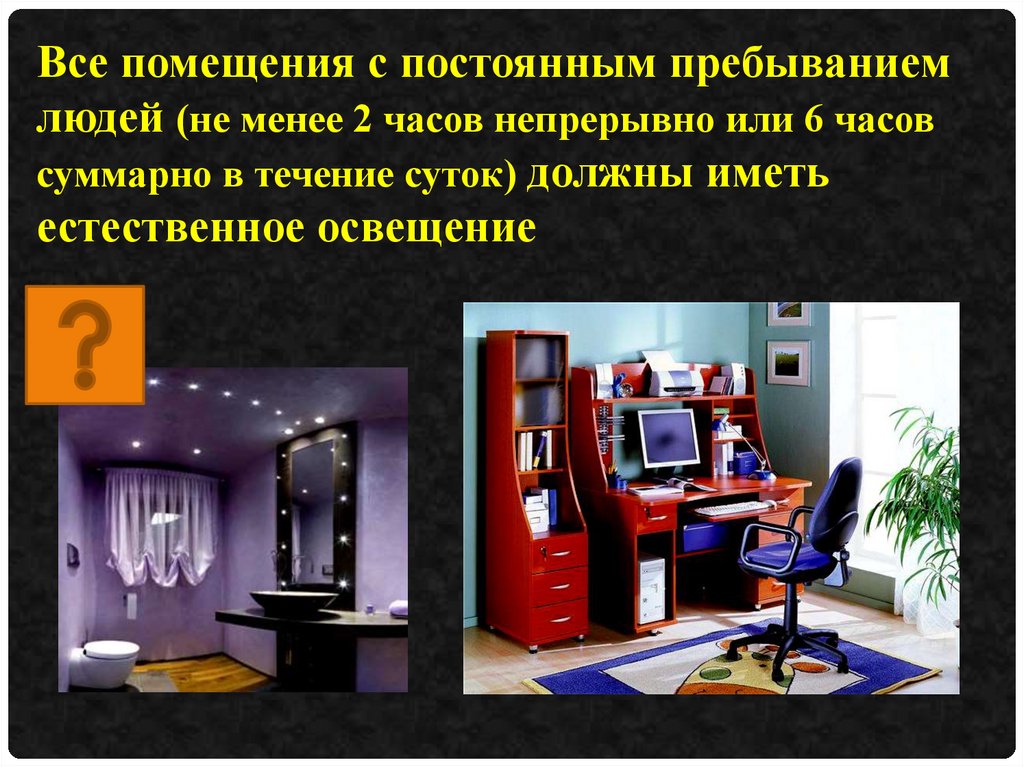

Все помещения с постоянным пребыванием
людей (не менее 2 часов непрерывно или 6 часов
суммарно в течение суток) должны иметь
естественное освещение

24.

Возникает световое голодание

25.

Нарушается связь с внешним миром

26.

Развивается синдром сезонного
расстройства
в осенне-зимний период
(Seasonal Affective Disorder Syndrome)

27.

ОРГАНИЗАЦИЯ
ЕСТЕСТВЕННОГО ОСВЕЩЕНИЯ
В ПОМЕЩЕНИИ

28.

Характеристика зрительной работы

29.

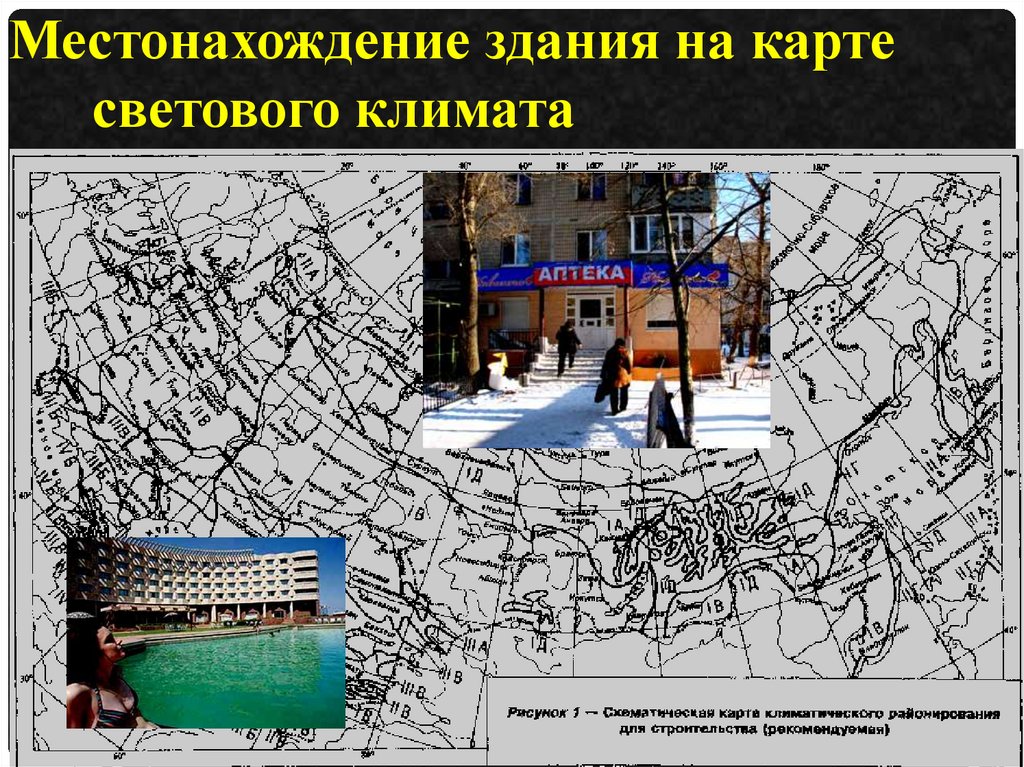

Местонахождение здания на карте
светового климата

30.

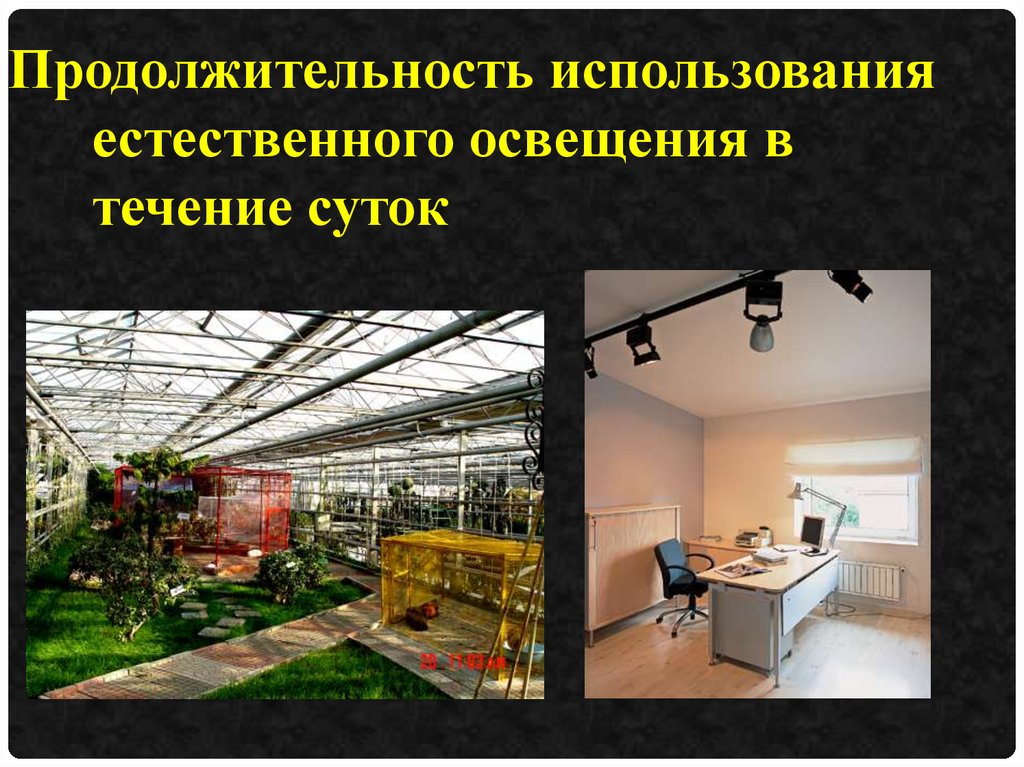

Продолжительность использования
естественного освещения в
течение суток

31.

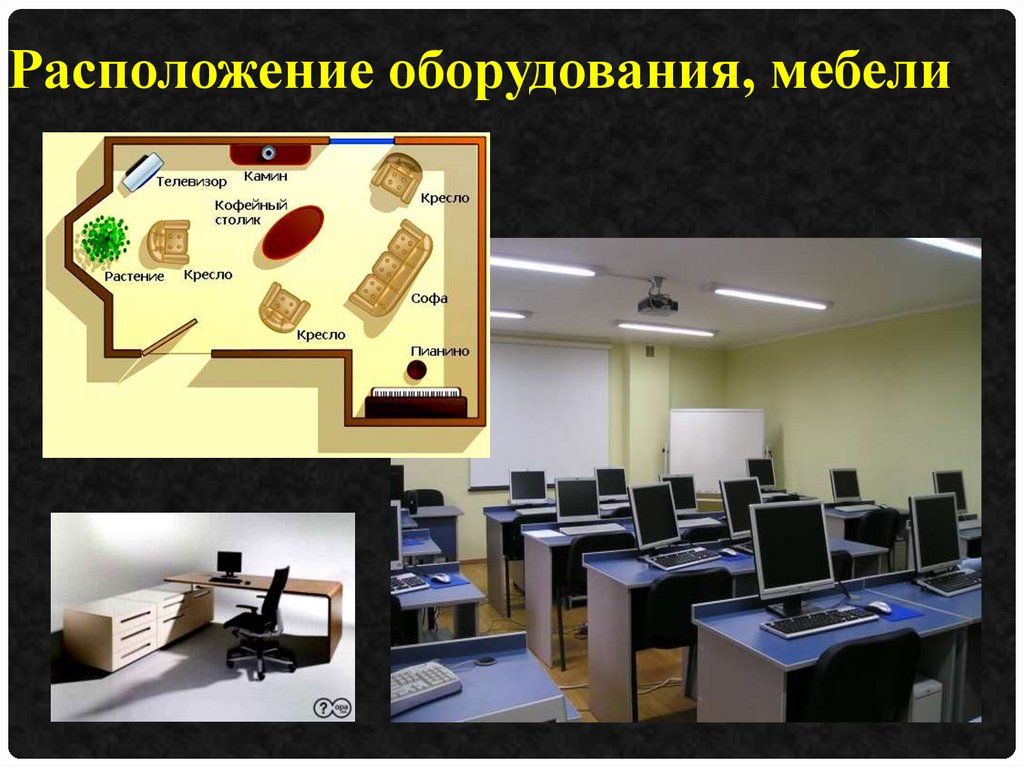

Расположение оборудования, мебели

32.

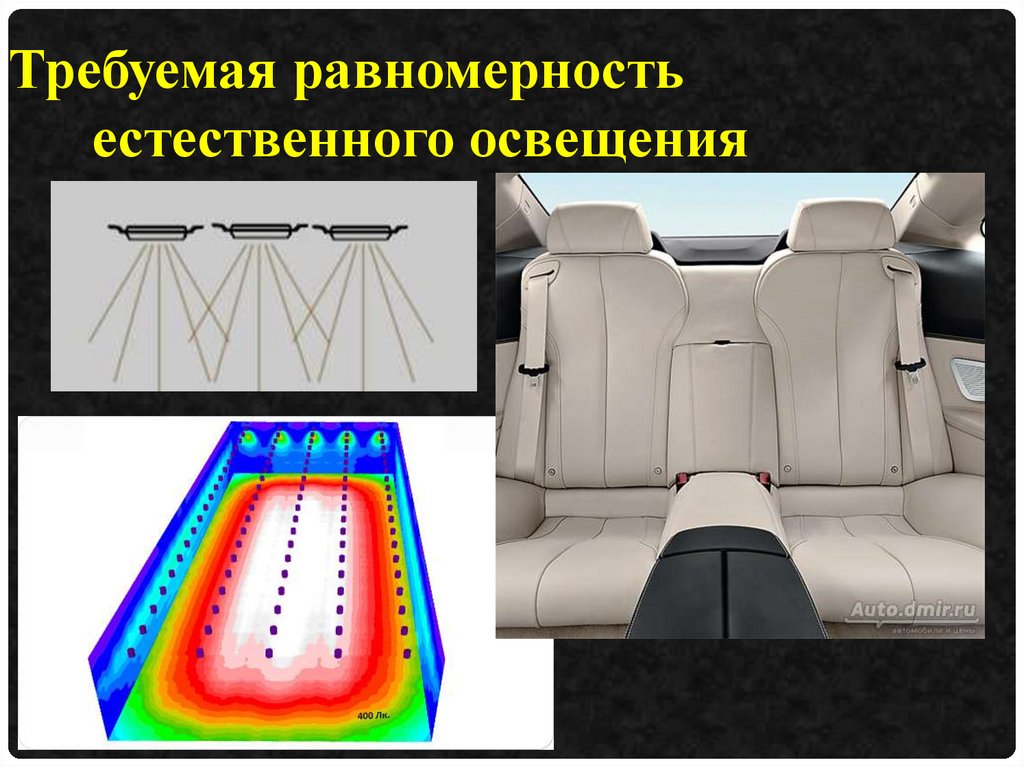

Требуемая равномерность
естественного освещения

33.

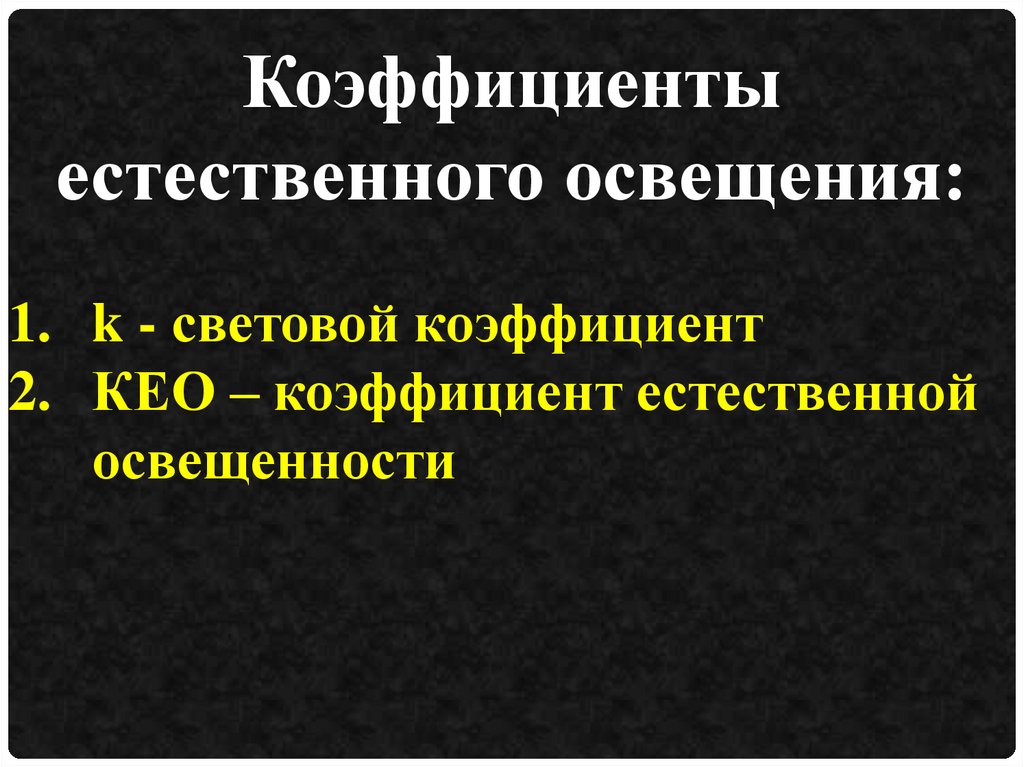

Коэффициенты
естественного освещения:
1. k - световой коэффициент
2. КЕО – коэффициент естественной
освещенности

34.

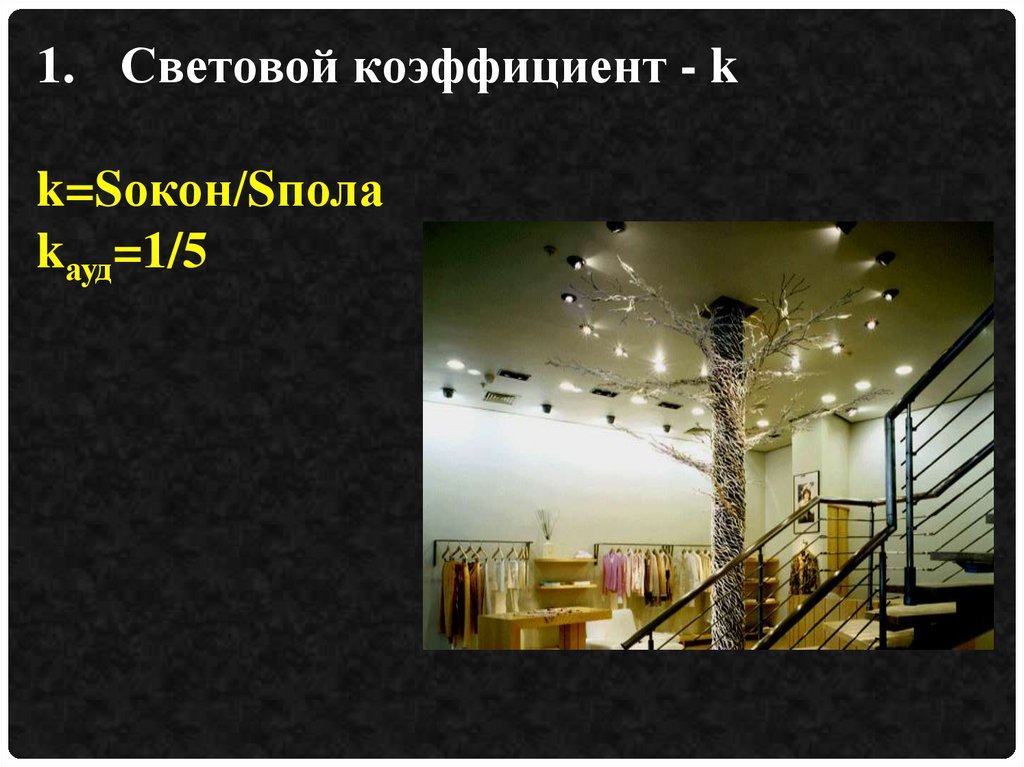

1. Световой коэффициент - k
k=Sокон/Sпола
kауд=1/5

35.

Факторы, которые k
(световой коэффициент)
не учитывает

36.

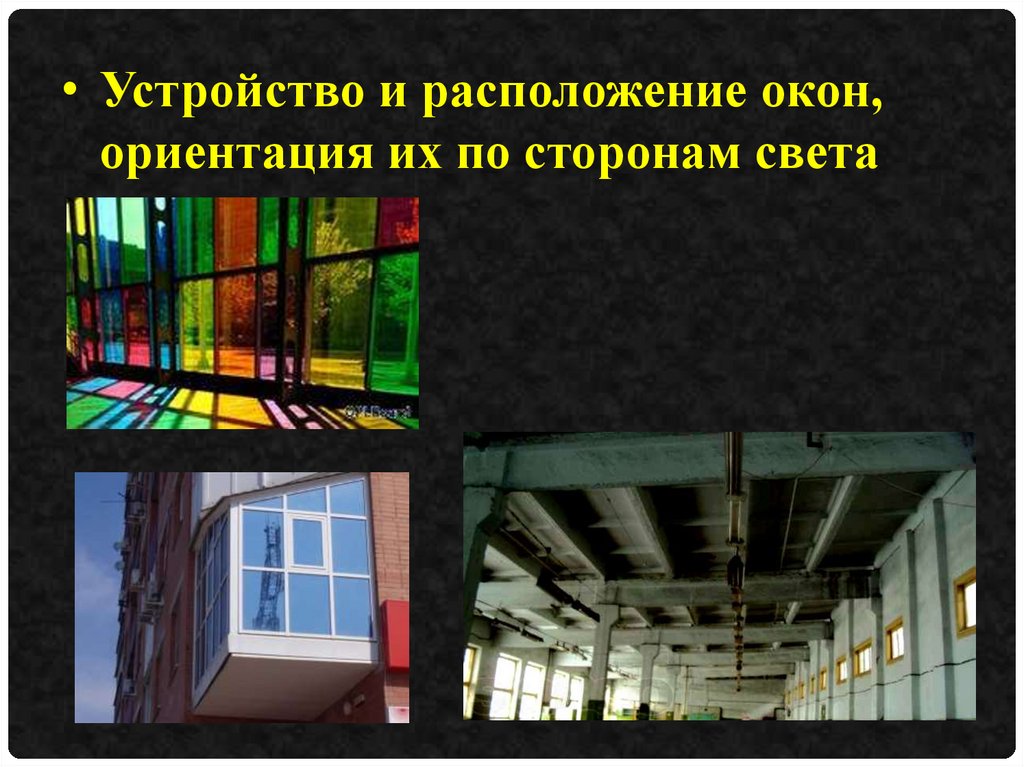

• Устройство и расположение окон,
ориентация их по сторонам света

37.

• Затененность окон близлежащими
зданиями, зелеными насаждениями

38.

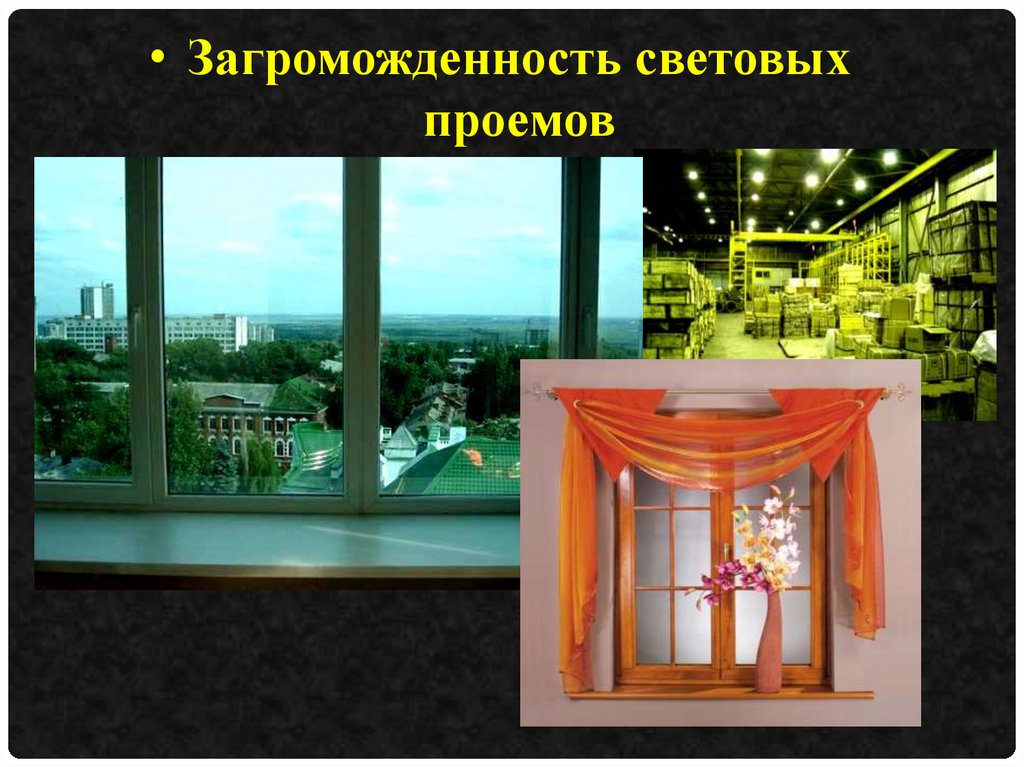

• Загроможденность световых
проемов

39.

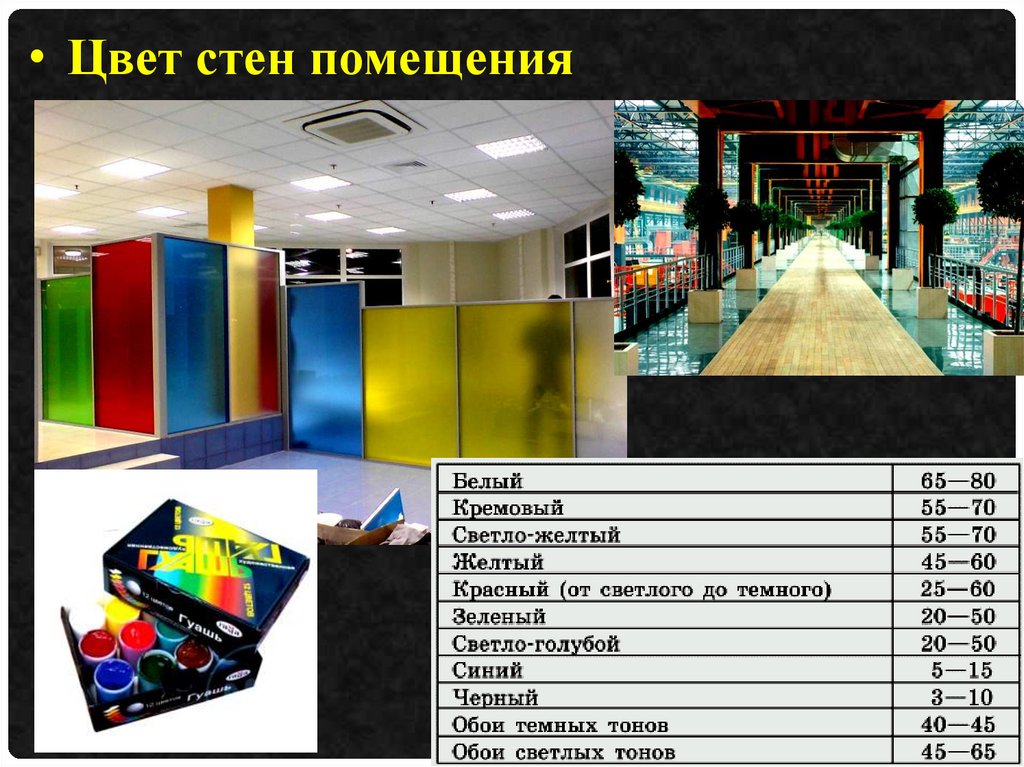

• Цвет стен помещения

40.

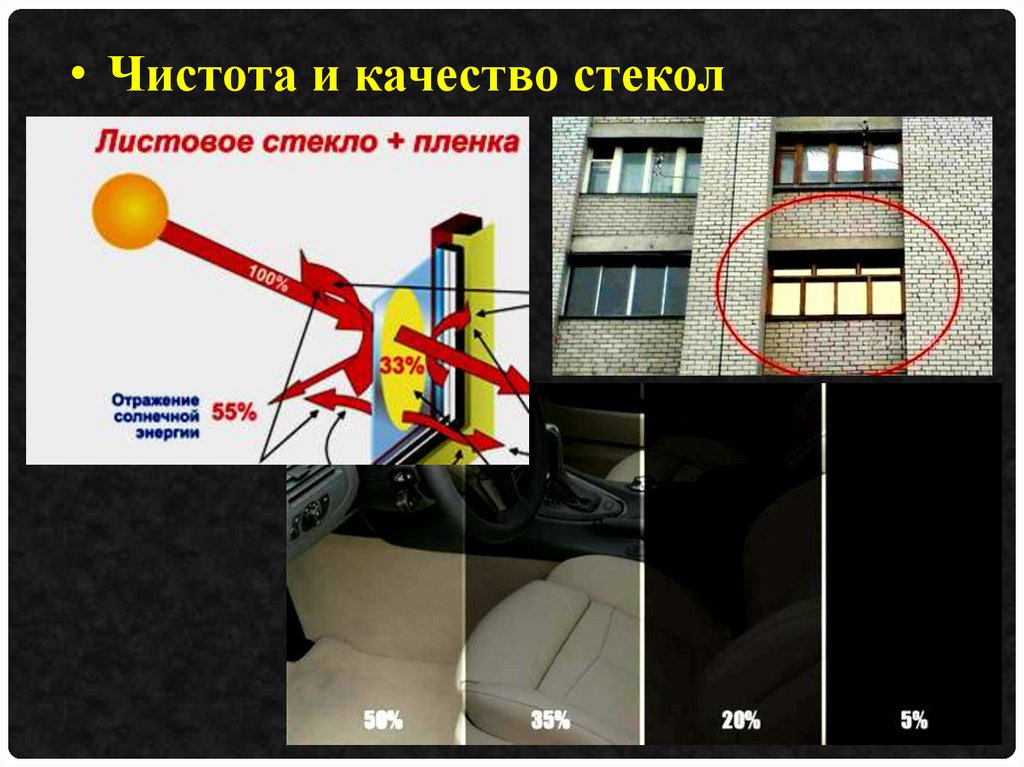

• Чистота и качество стекол

41.

2. Коэффициент естественной
освещенности
КЕО=(Ев/Ен)*100%

42.

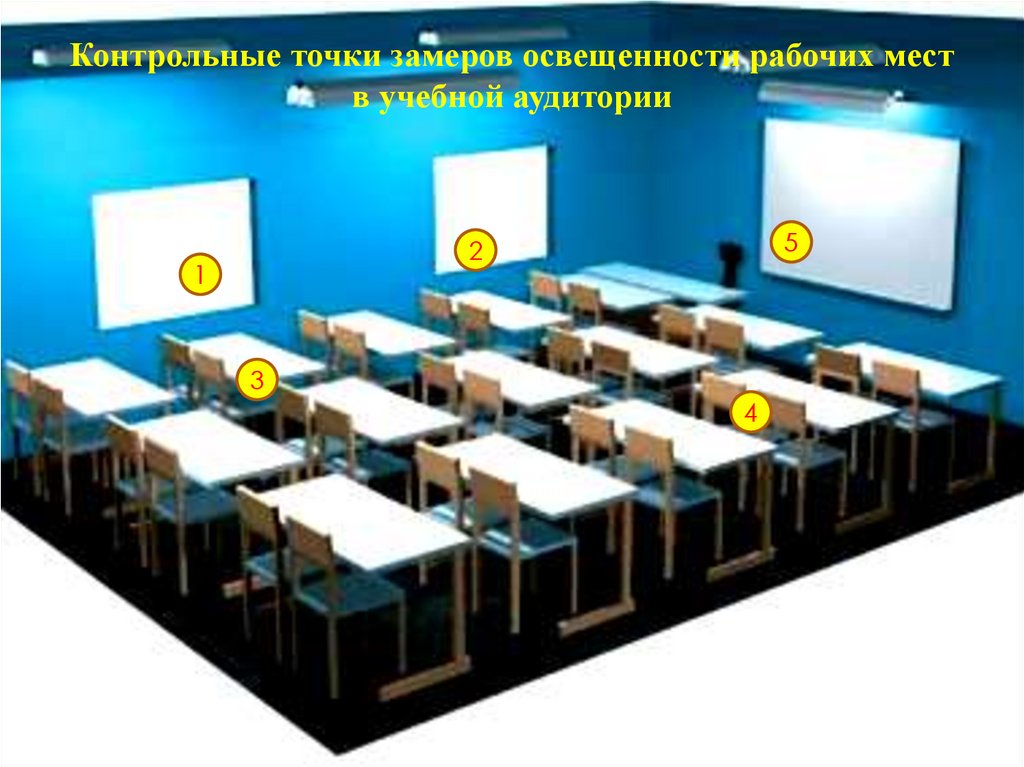

Контрольные точки замеров освещенности рабочих мест
в учебной аудитории
5
2
1
3
4

43.

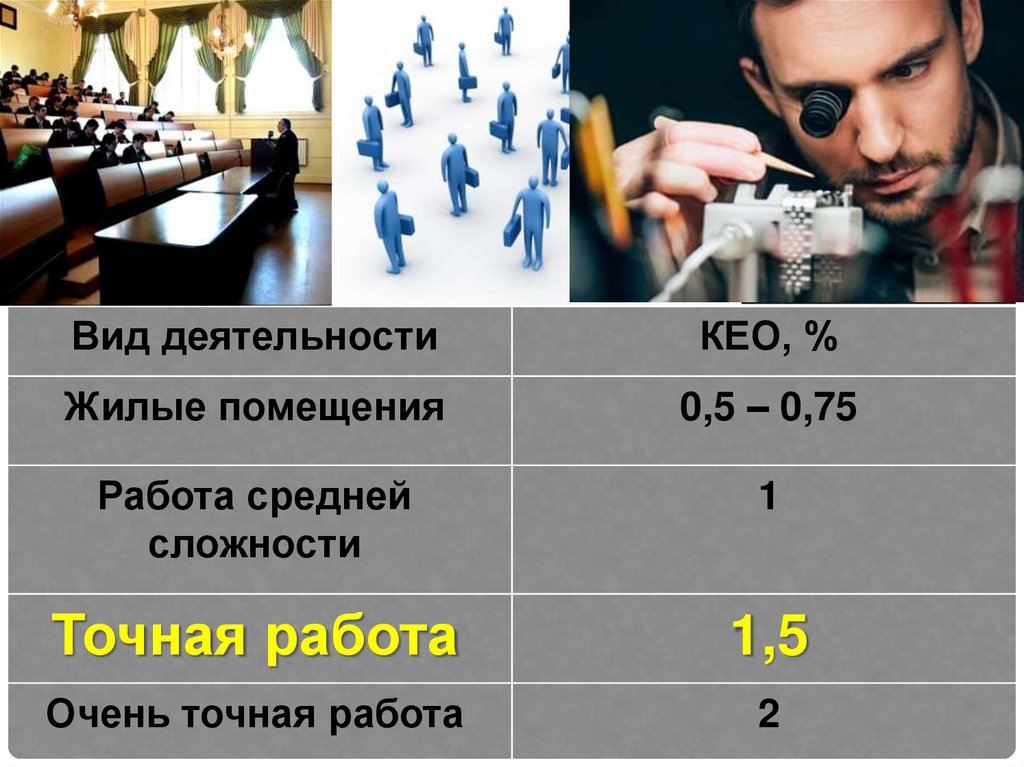

Вид деятельности
КЕО, %
Жилые помещения
0,5 – 0,75
Работа средней
сложности
1
Точная работа
1,5
Очень точная работа
2

44.

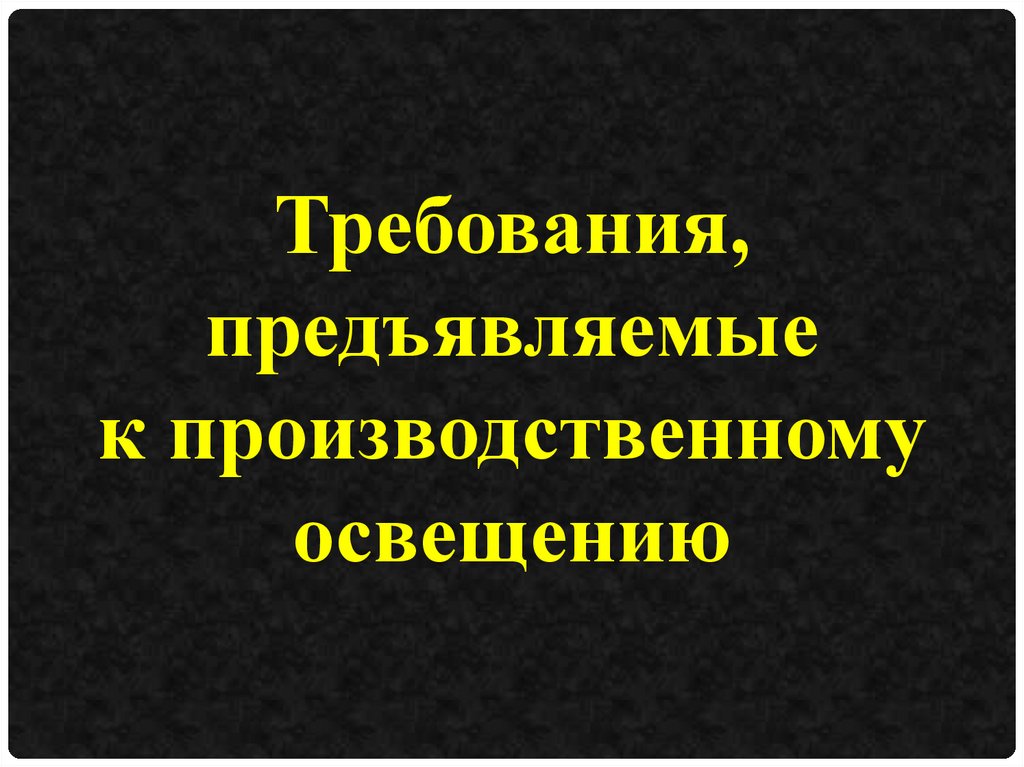

Требования,
предъявляемые
к производственному
освещению

45.

1. Освещенность на рабочем месте должна
соответствовать гигиеническим нормативам
300-500
ЛК

46.

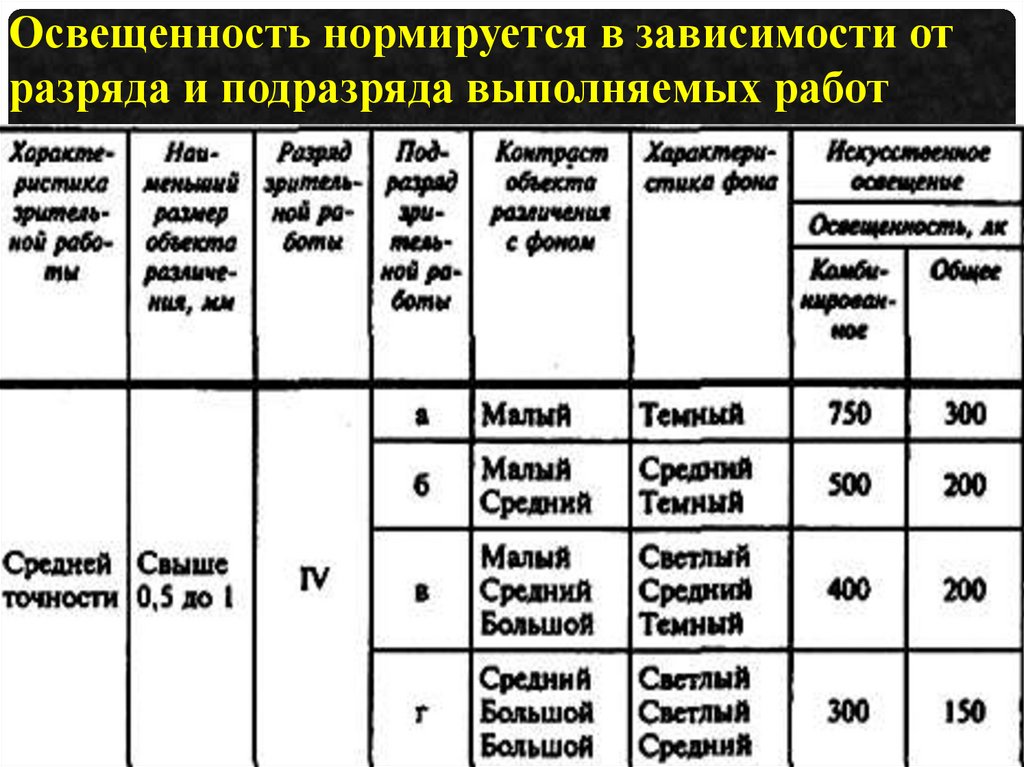

Освещенность нормируется в зависимости от
разряда и подразряда выполняемых работ

47.

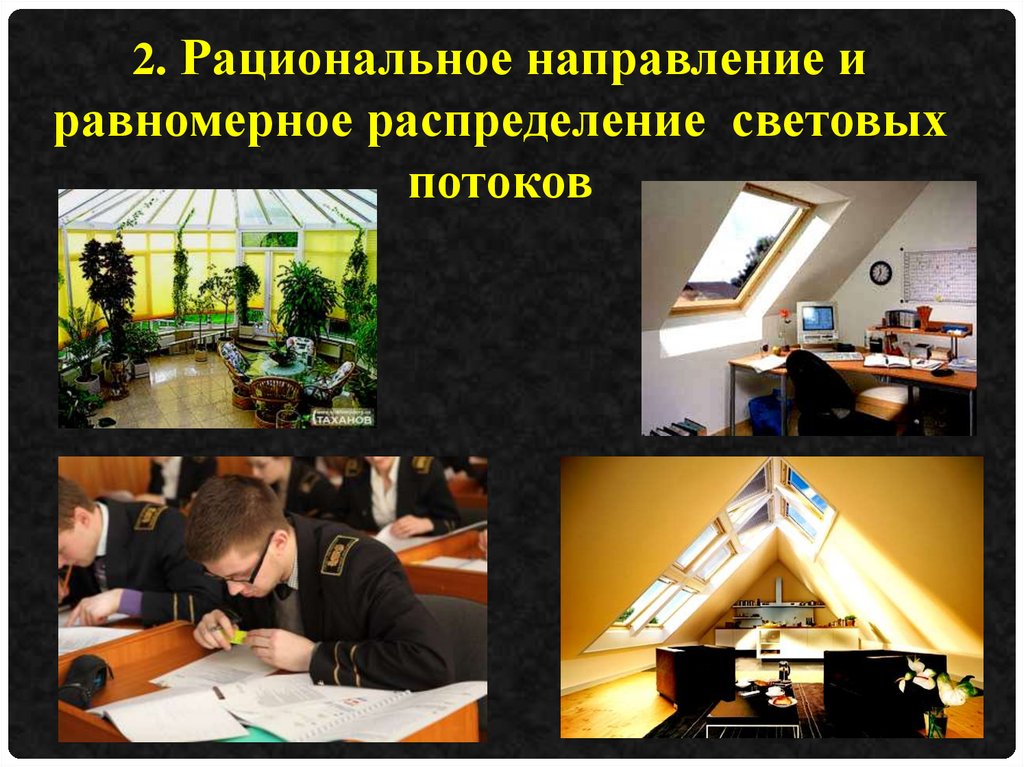

2. Рациональное направление и
равномерное распределение световых
потоков

48.

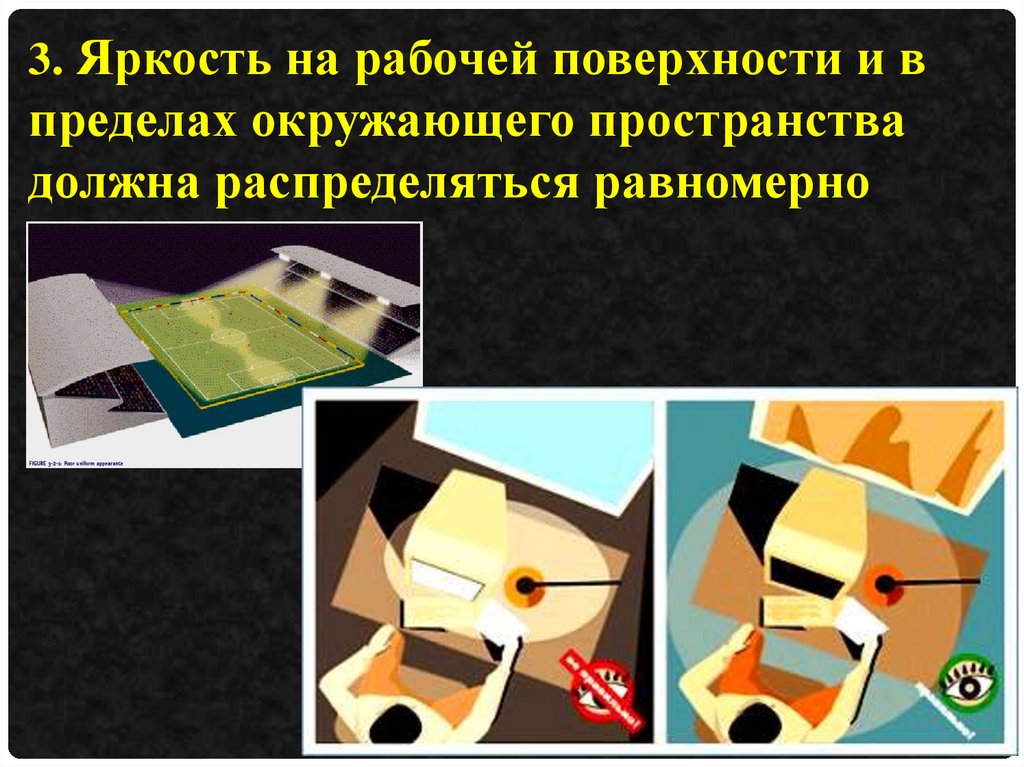

3. Яркость на рабочей поверхности и в
пределах окружающего пространства
должна распределяться равномерно

49.

4. Ограничение
прямой и отражённой блёсткости
Отражённая блёсткость
Прямая
блесткость

50.

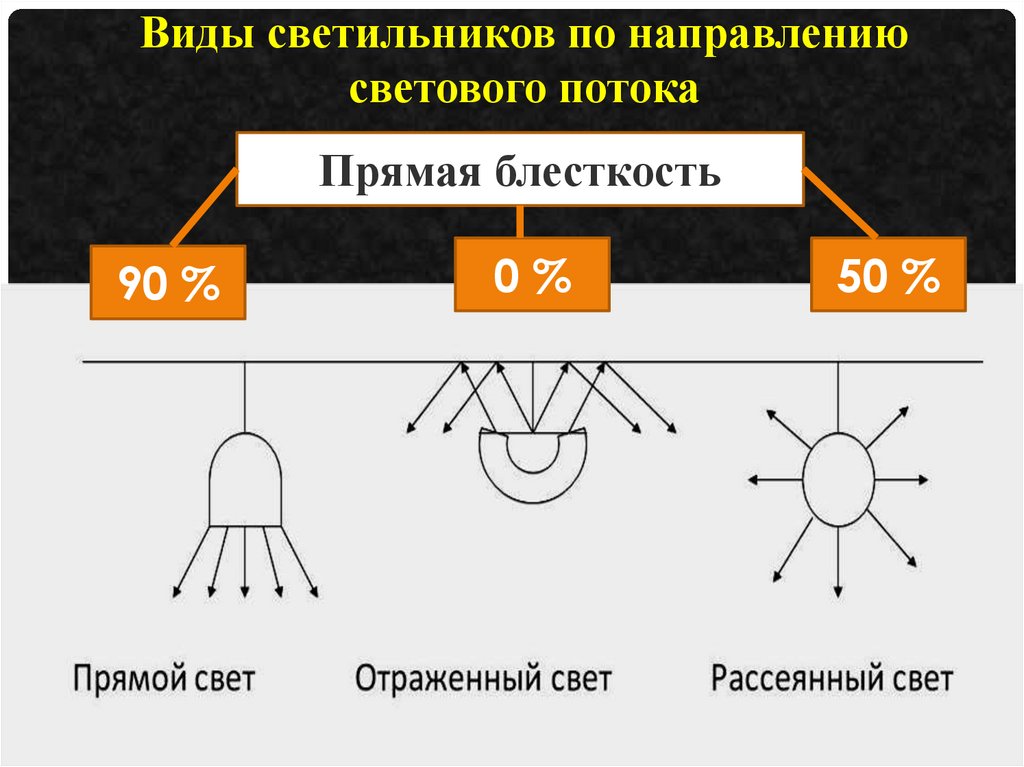

Виды светильников по направлению
светового потока
Прямая блесткость
90 %
0%
50 %

51.

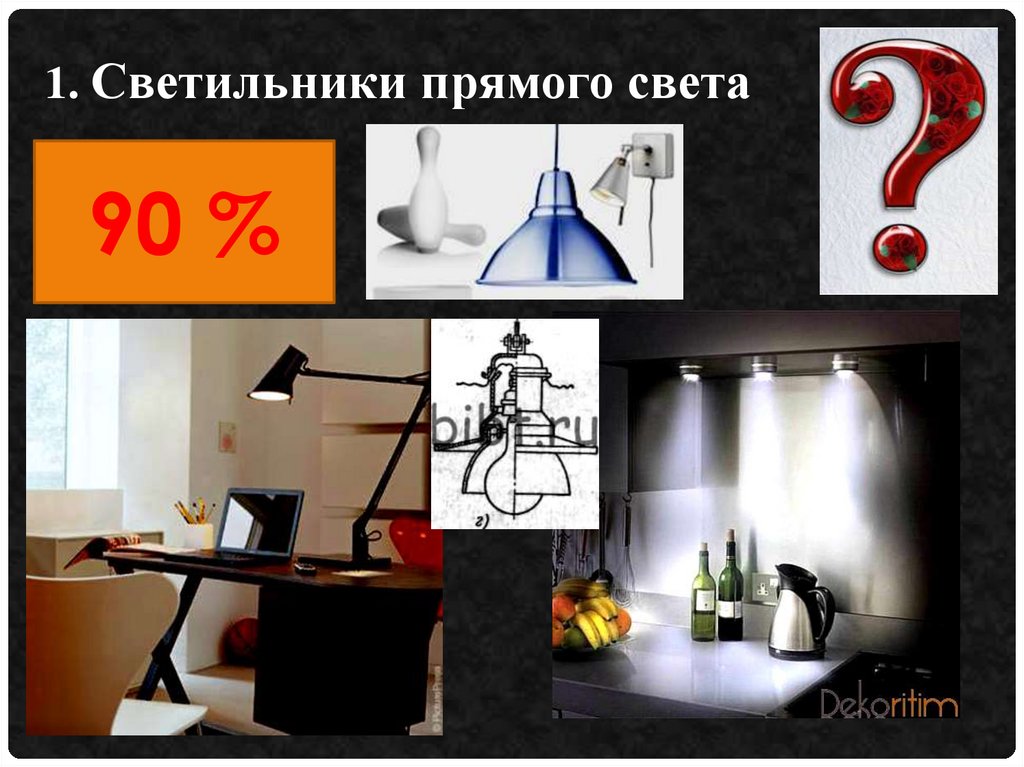

1. Светильники прямого света
90 %

52.

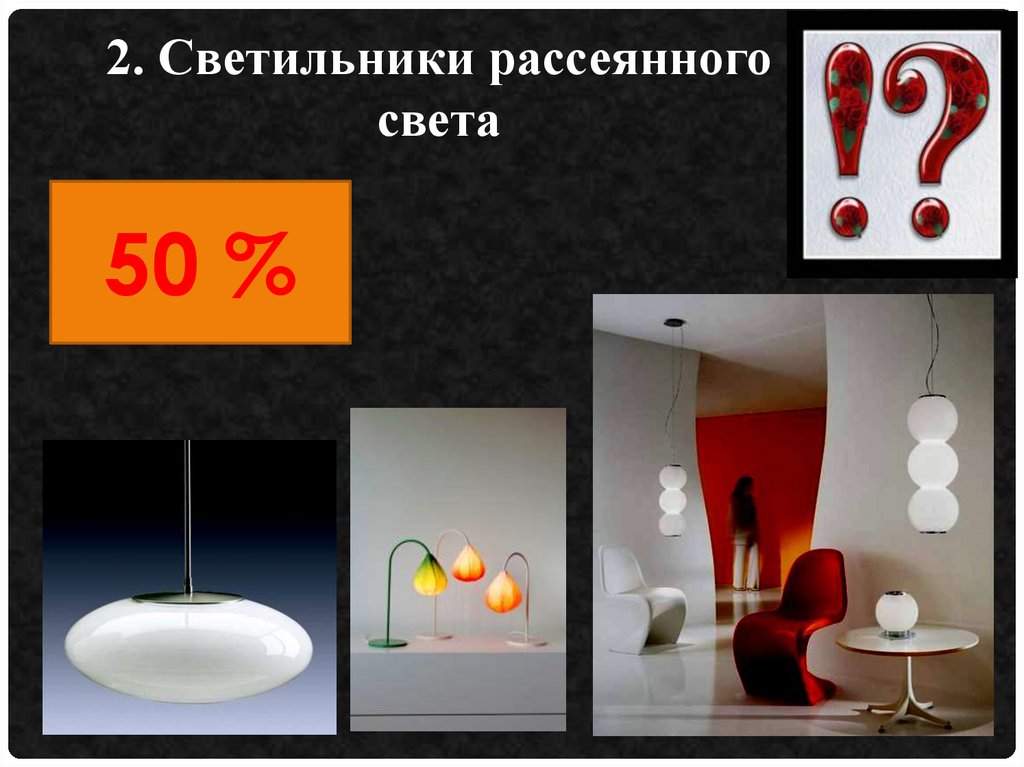

2. Светильники рассеянного
света
50 %

53.

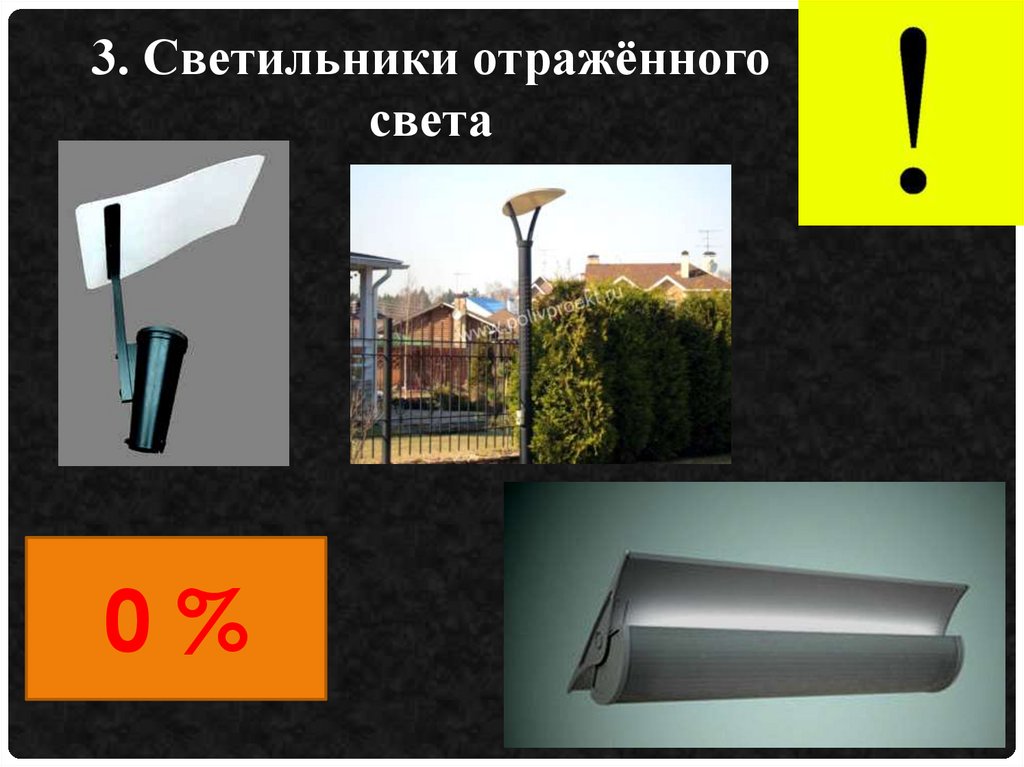

3. Светильники отражённого
света
0%

54.

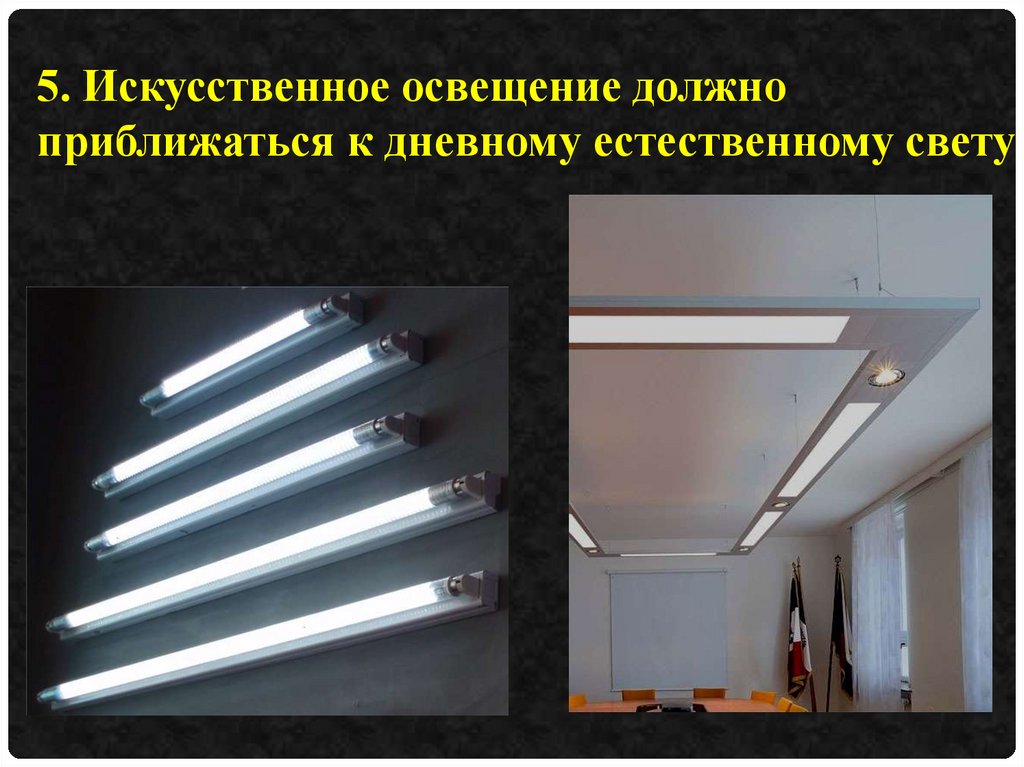

5. Искусственное освещение должно
приближаться к дневному естественному свету

55. типы Ламп

ТИПЫ ЛАМП

56.

1 тип

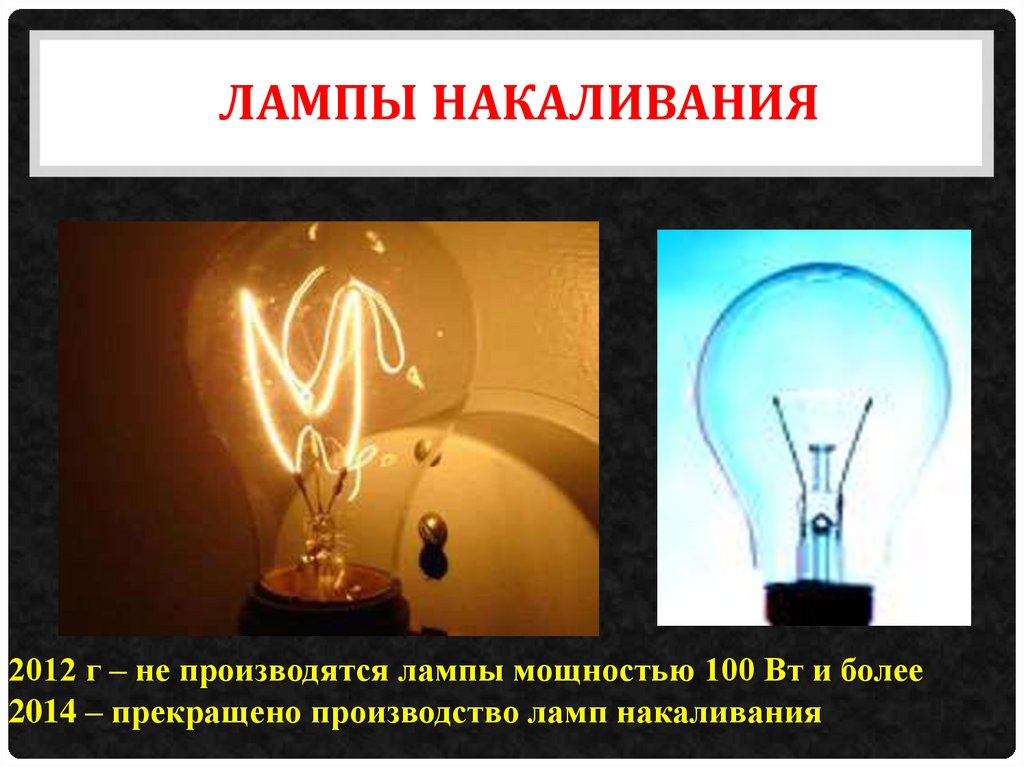

57. лампы накаливания

ЛАМПЫ НАКАЛИВАНИЯ
2012 г – не производятся лампы мощностью 100 Вт и более
2014 – прекращено производство ламп накаливания

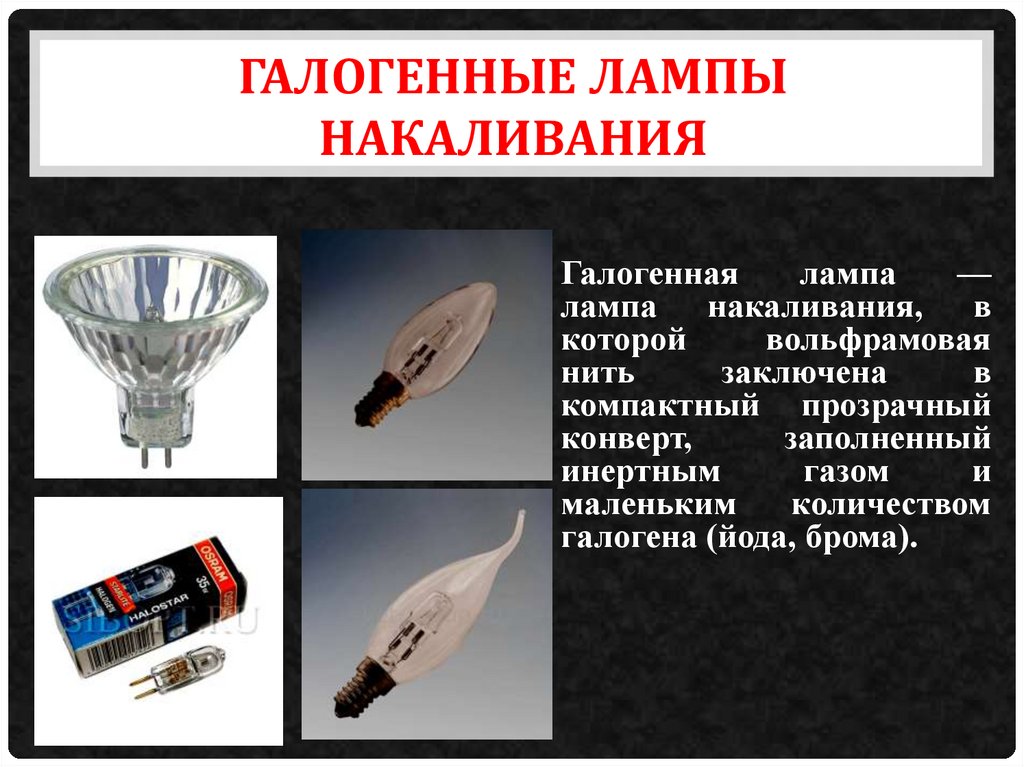

58. Галогенные лампы накаливания

ГАЛОГЕННЫЕ ЛАМПЫ
НАКАЛИВАНИЯ
• Галогенная
лампа
—
лампа накаливания, в
которой
вольфрамовая
нить
заключена
в
компактный прозрачный
конверт,
заполненный
инертным
газом
и
маленьким
количеством
галогена (йода, брома).

59.

2 тип

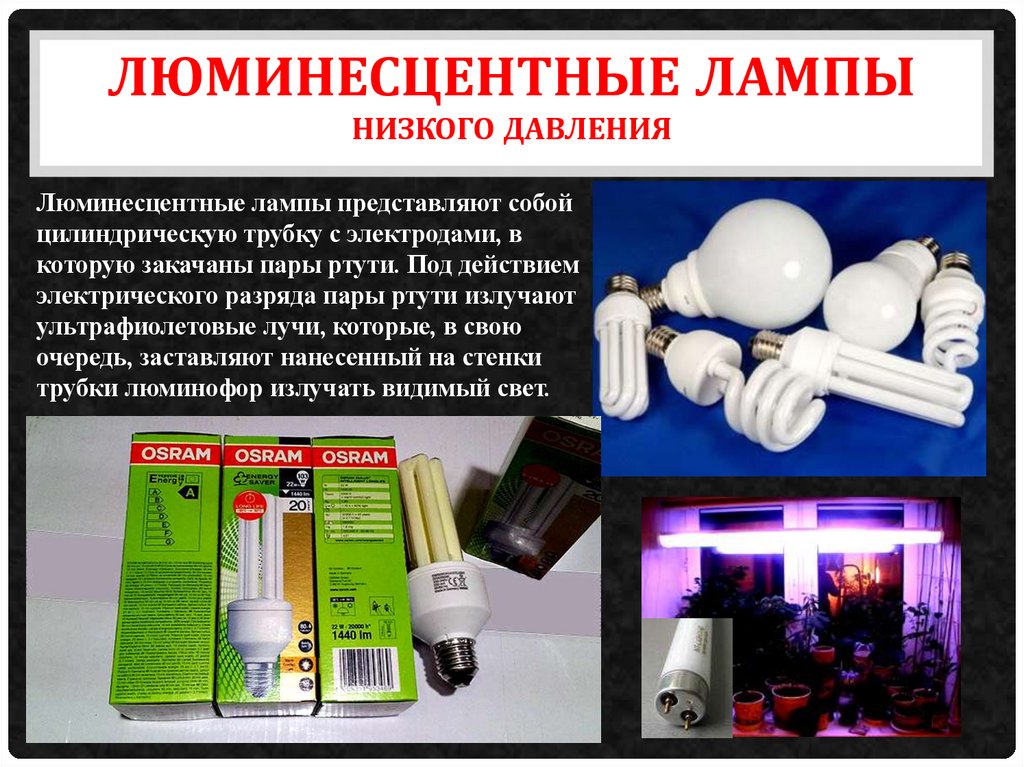

60. Люминесцентные лампы низкого давления

ЛЮМИНЕСЦЕНТНЫЕ ЛАМПЫ
НИЗКОГО ДАВЛЕНИЯ
Люминесцентные лампы представляют собой
цилиндрическую трубку с электродами, в
которую закачаны пары ртути. Под действием
электрического разряда пары ртути излучают
ультрафиолетовые лучи, которые, в свою
очередь, заставляют нанесенный на стенки
трубки люминофор излучать видимый свет.

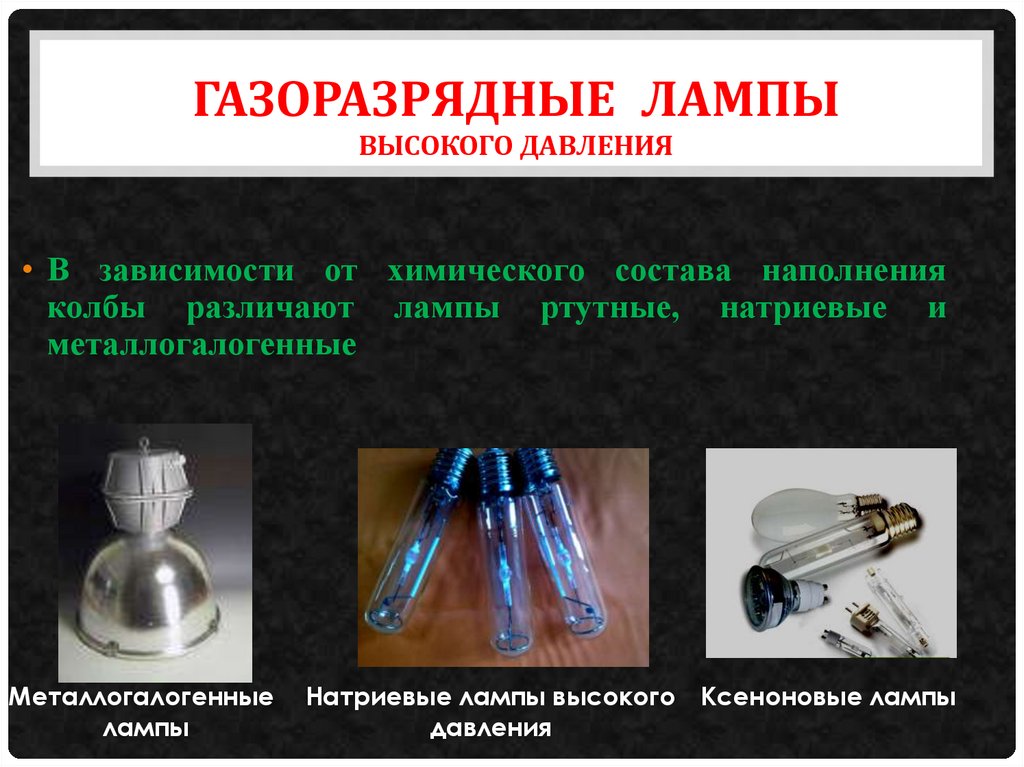

61. ГАЗОРАЗРЯДНЫЕ лампы высокого давления

ГАЗОРАЗРЯДНЫЕ ЛАМПЫ
ВЫСОКОГО ДАВЛЕНИЯ
• В зависимости от химического состава наполнения
колбы различают лампы ртутные, натриевые и
металлогалогенные
Металлогалогенные
лампы
Натриевые лампы высокого Ксеноновые лампы
давления

62.

3 тип

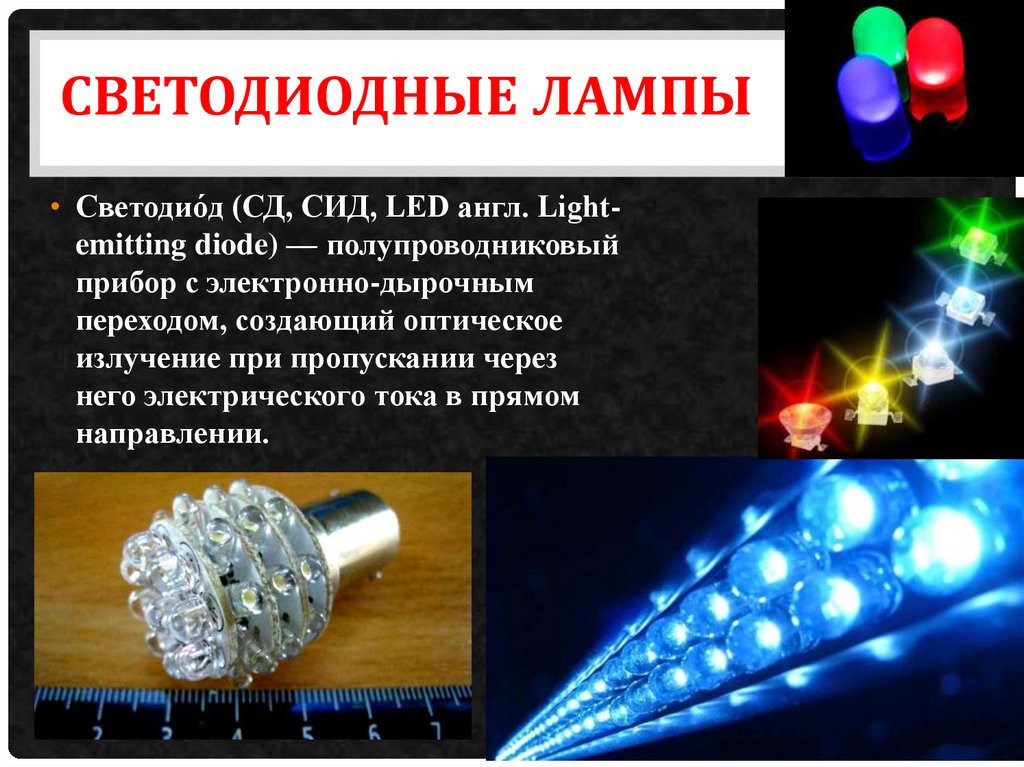

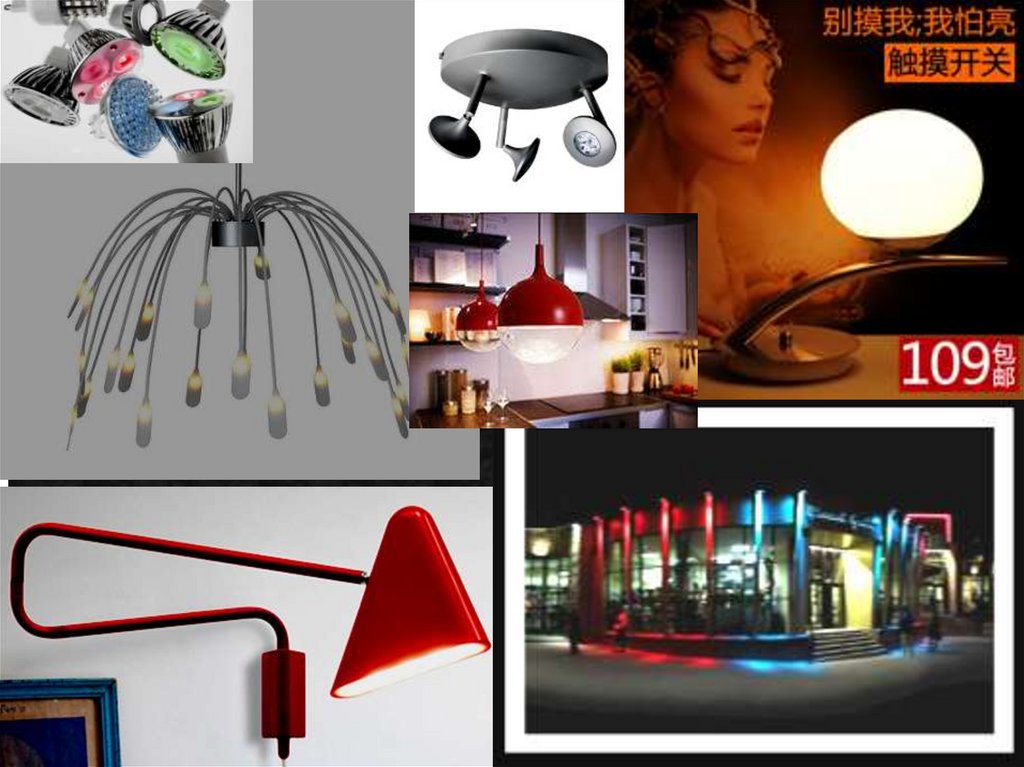

63. светодиодные лампы

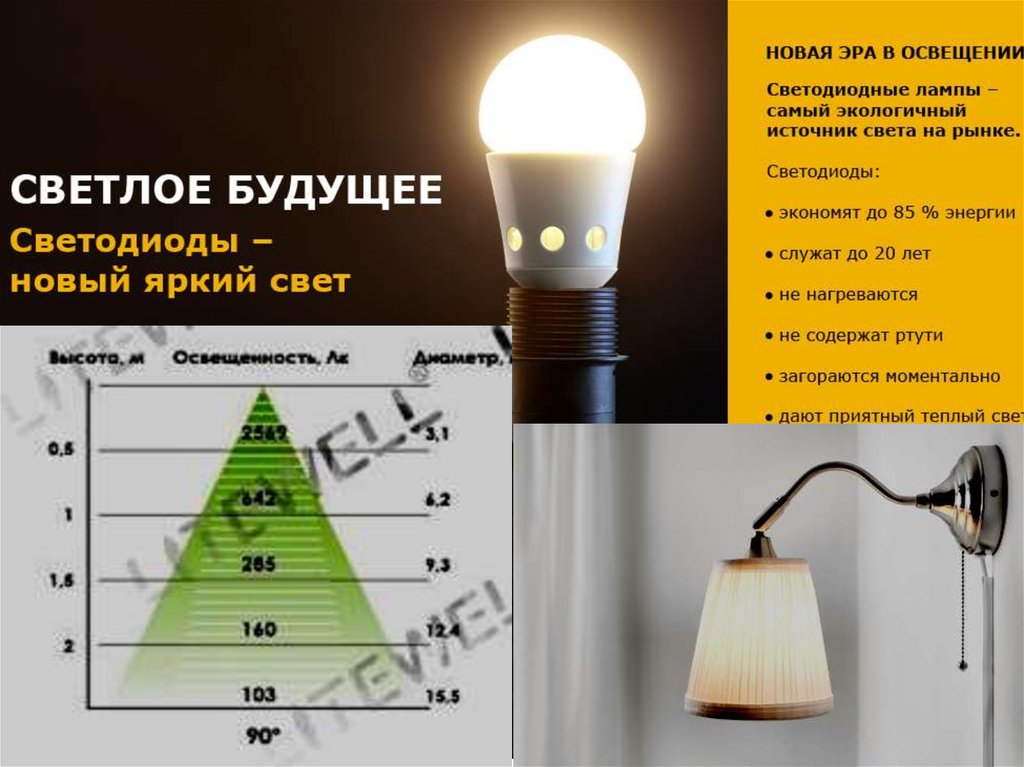

СВЕТОДИОДНЫЕ ЛАМПЫ
• Светодио́д (СД, СИД, LED англ. Lightemitting diode) — полупроводниковый
прибор с электронно-дырочным
переходом, создающий оптическое
излучение при пропускании через
него электрического тока в прямом
направлении.

64.

65.

66.

67.

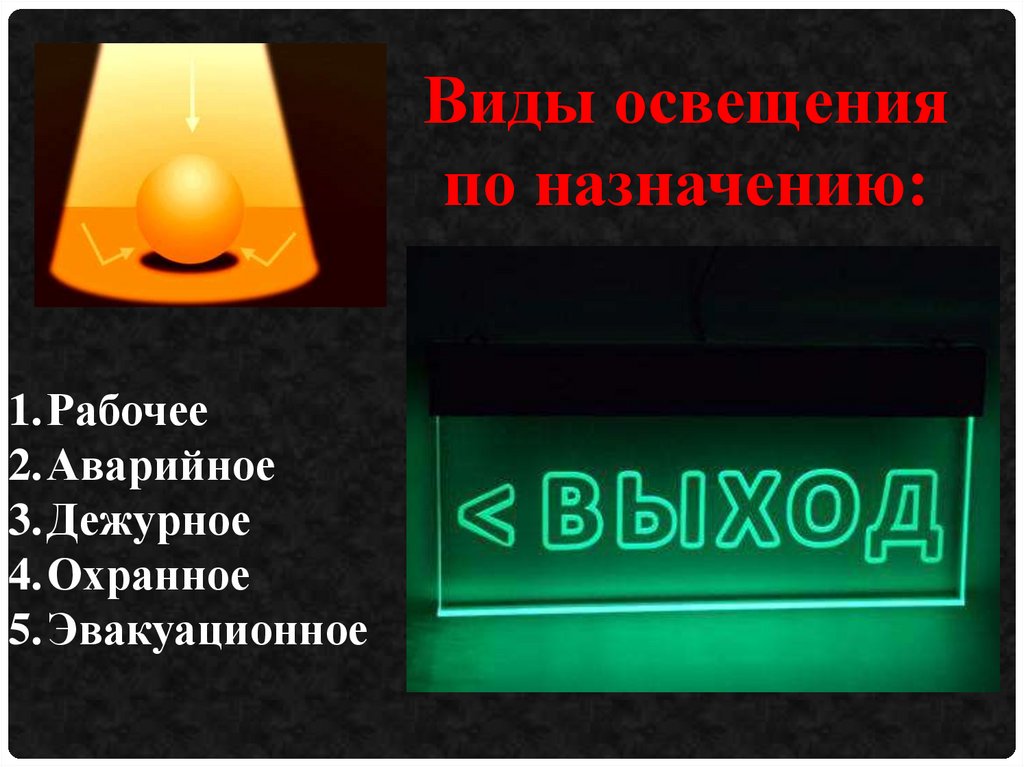

Виды освещения
по назначению:
1.Рабочее
2.Аварийное
3.Дежурное
4.Охранное
5.Эвакуационное

68.

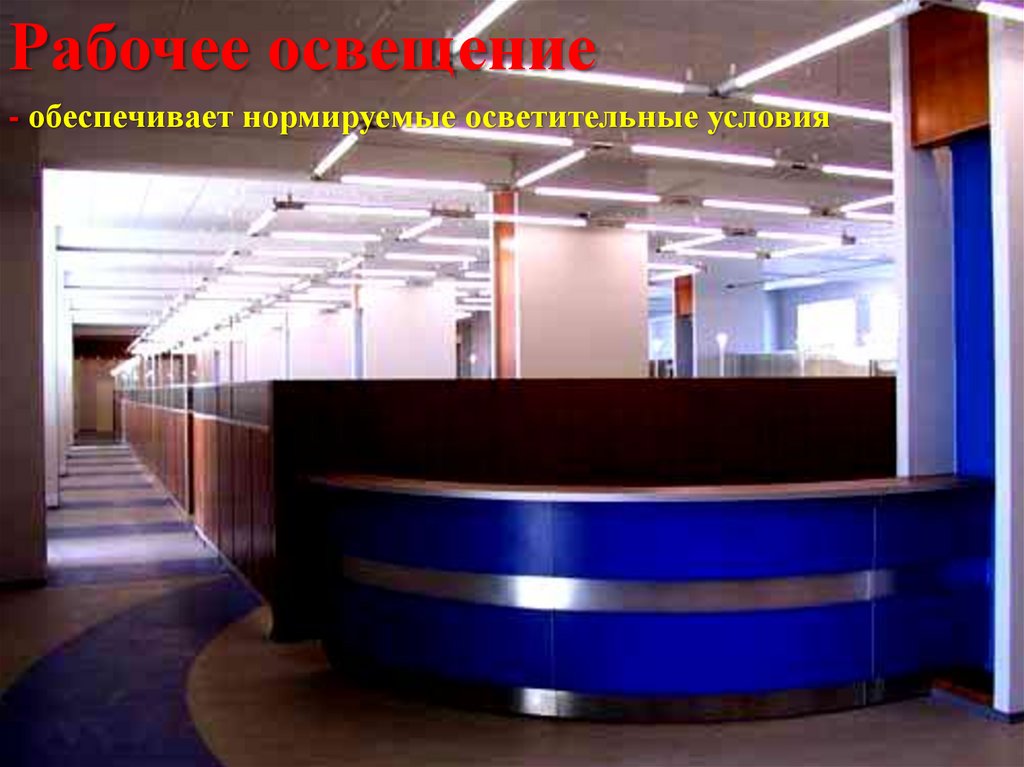

Рабочее освещение
- обеспечивает нормируемые осветительные условия

69.

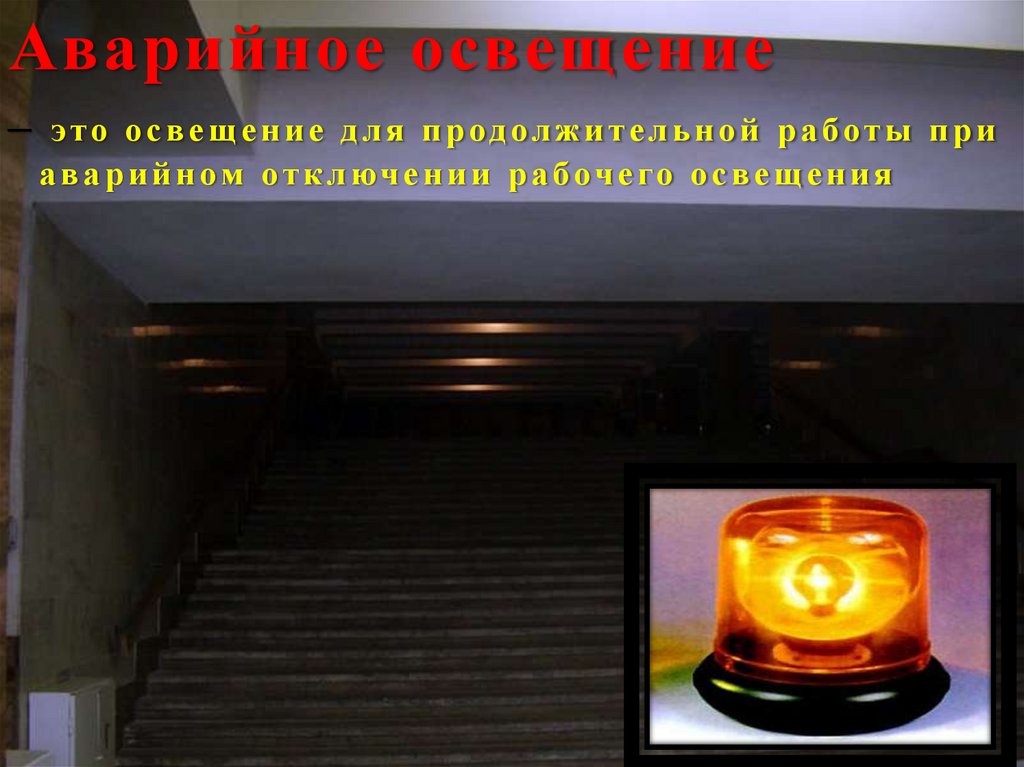

Аварийное освещение
– э т о о с в е щ е н и е д л я п р од о л ж и т е л ь н о й р а б о т ы п р и
а в а р и й н о м о т к л юч е н и и р а б оч е го о с в е щ е н и я

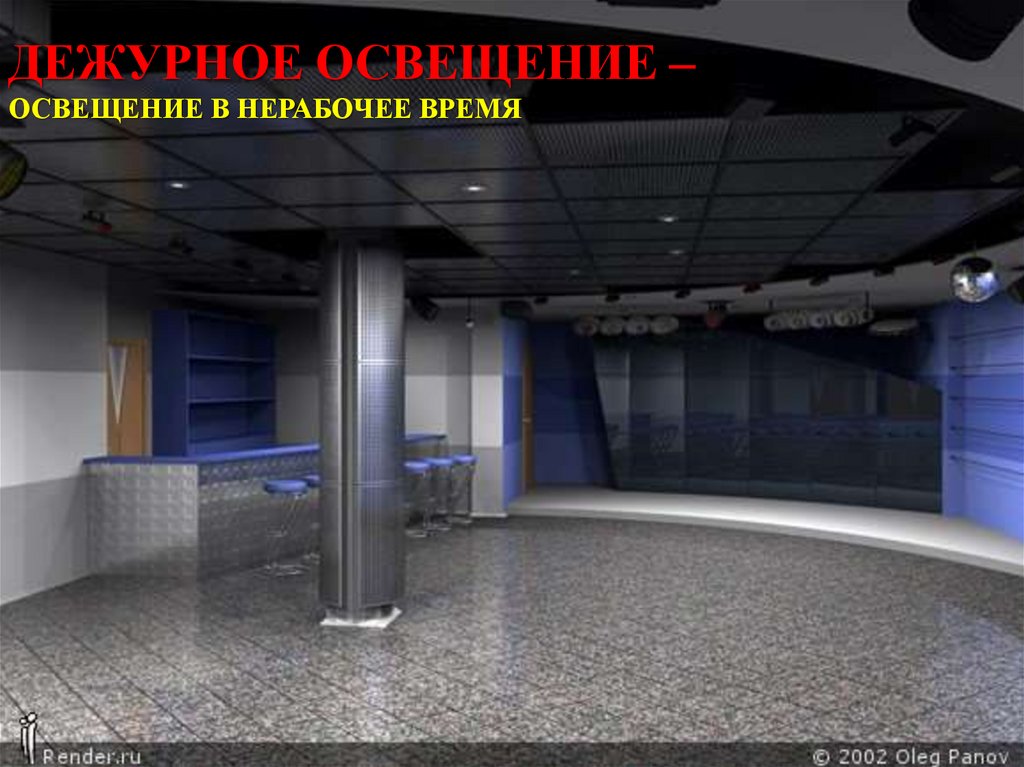

70. Дежурное освещение – освещение в нерабочее время

ДЕЖУРНОЕ ОСВЕЩЕНИЕ –
ОСВЕЩЕНИЕ В НЕРАБОЧЕЕ ВРЕМЯ

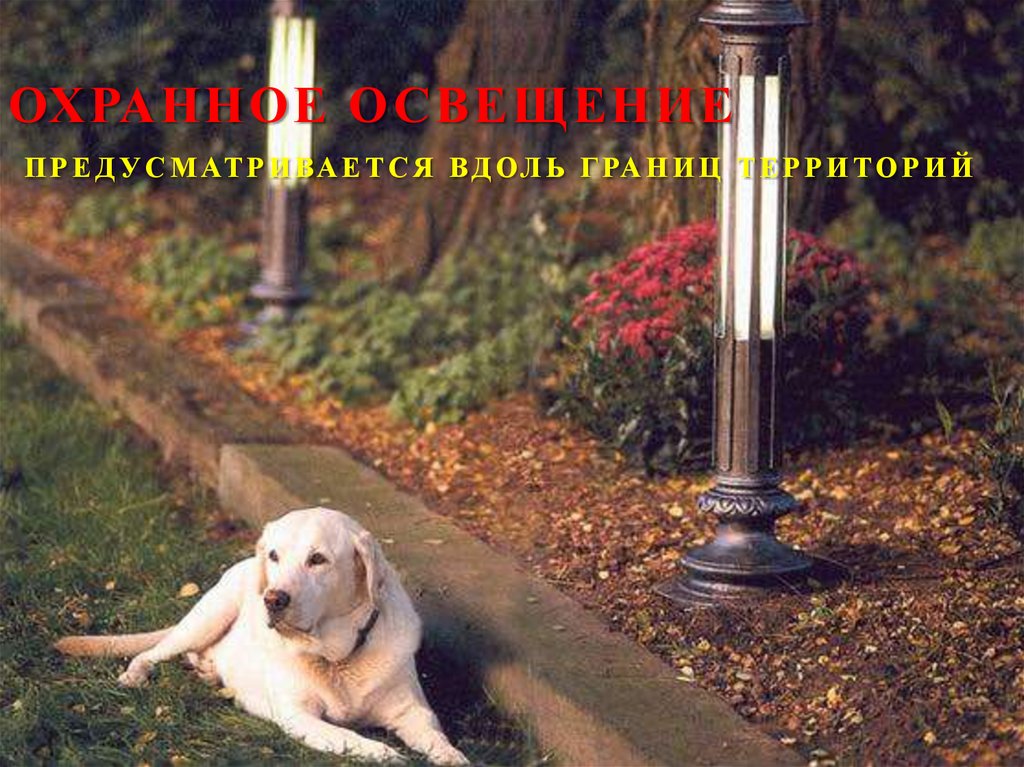

71. Охранное освещение предусматривается вдоль границ территорий

ОХРАННОЕ ОСВЕЩЕНИЕ
П Р Е Д У С М АТ Р И ВА Е Т С Я В Д ОЛ Ь Г РА Н И Ц Т Е Р Р И Т О Р И Й

72.

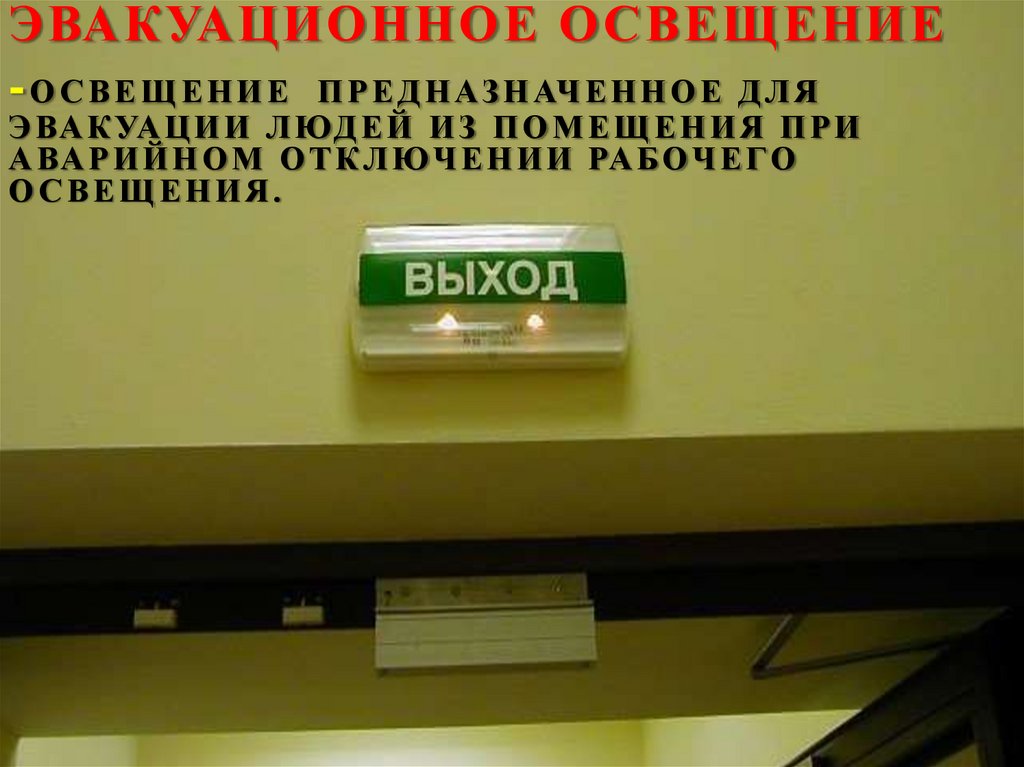

ЭВАКУАЦИОННОЕ ОСВЕЩЕНИЕ
- О С В Е Щ Е Н И Е П Р Е Д Н А З Н АЧ Е Н Н О Е Д Л Я
Э ВА К УА Ц И И Л ЮД Е Й И З П О М Е Щ Е Н И Я П Р И
А ВА Р И Й Н О М О Т К Л ЮЧ Е Н И И РА Б О Ч Е Г О
ОСВЕЩЕНИЯ.

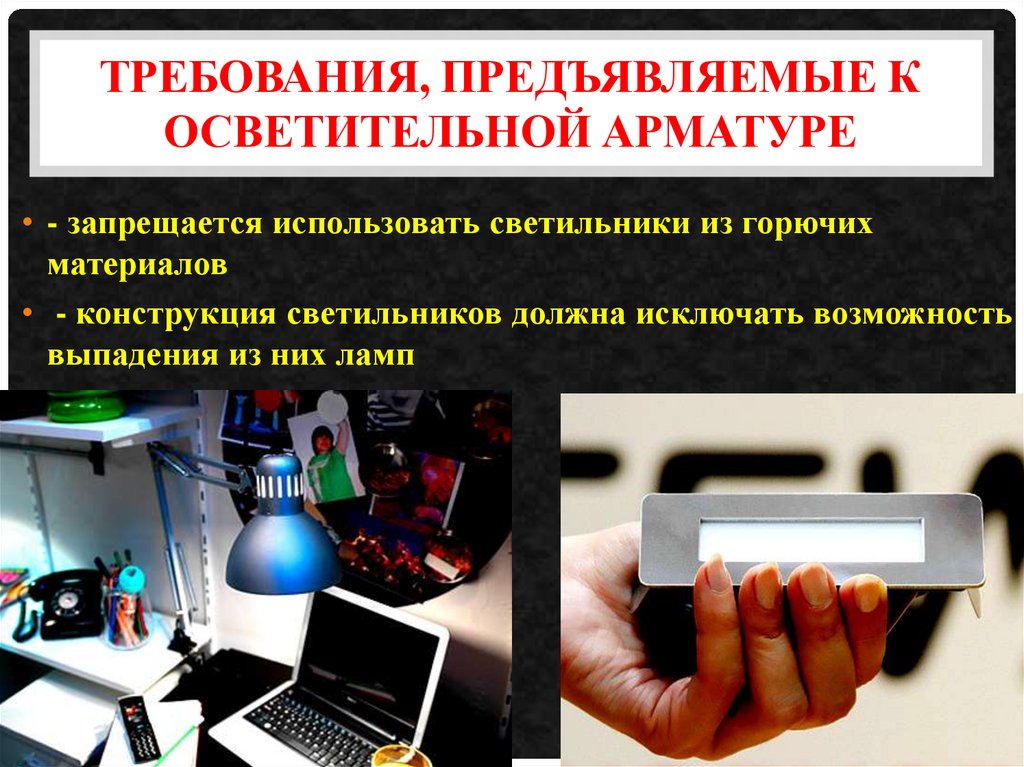

73. Требования, предъявляемые к осветительной арматуре

ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К
ОСВЕТИТЕЛЬНОЙ АРМАТУРЕ
• - запрещается использовать светильники из горючих
материалов
• - конструкция светильников должна исключать возможность
выпадения из них ламп

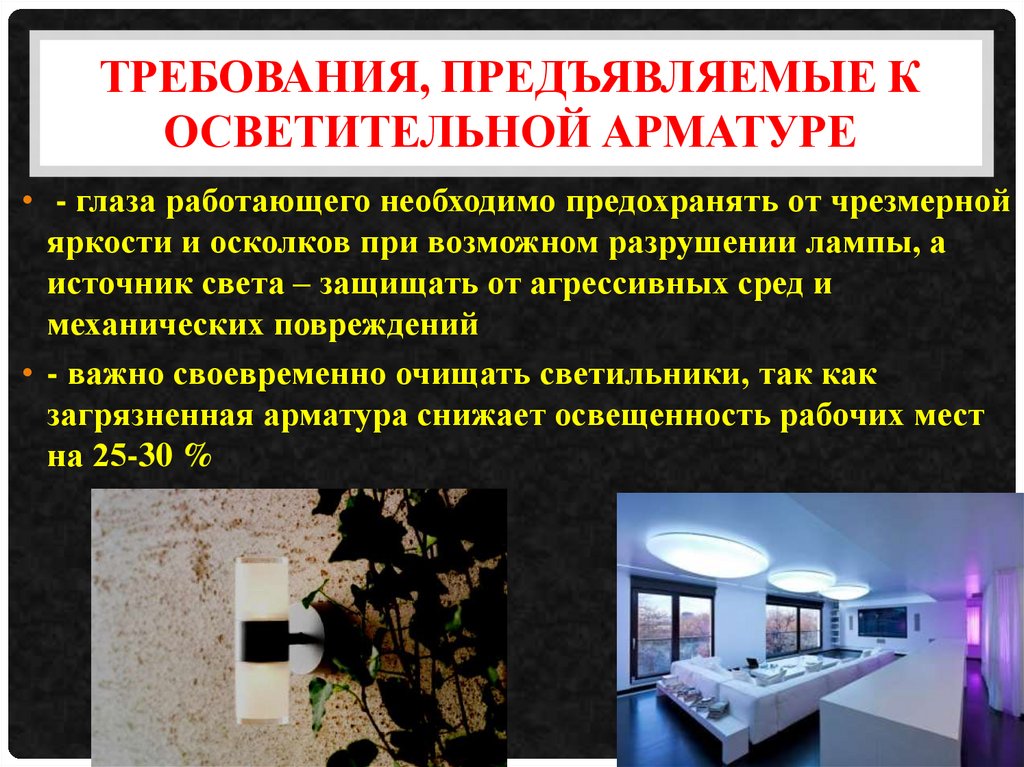

74. Требования, предъявляемые к осветительной арматуре

ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К
ОСВЕТИТЕЛЬНОЙ АРМАТУРЕ
• - глаза работающего необходимо предохранять от чрезмерной
яркости и осколков при возможном разрушении лампы, а
источник света – защищать от агрессивных сред и
механических повреждений
• - важно своевременно очищать светильники, так как
загрязненная арматура снижает освещенность рабочих мест
на 25-30 %

75. Требования, предъявляемые к осветительной арматуре

ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К
ОСВЕТИТЕЛЬНОЙ АРМАТУРЕ
• - светильник должен иметь защитный угол для ограничения
слепящего действия лампы
• высокий КПД - η, определяемый отношением светового
потока светильника к световому потоку лампы

76.

90% информации об окружающем
мире - поступает через зрительное
восприятие, поэтому гигиенически
рациональное производственное
освещение имеет огромное
положительное значение
