Клетка - наименьшая структурная единица живого организма

1.

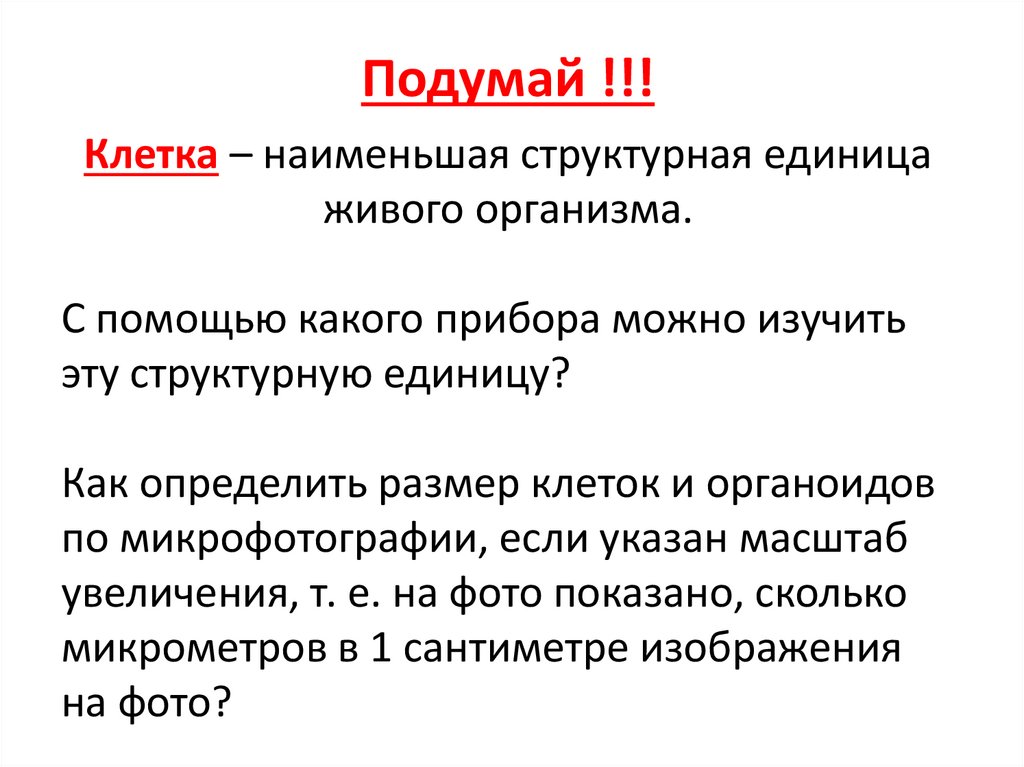

Подумай !!!
Клетка – наименьшая структурная единица
живого организма.
С помощью какого прибора можно изучить
эту структурную единицу?
Как определить размер клеток и органоидов
по микрофотографии, если указан масштаб
увеличения, т. е. на фото показано, сколько
микрометров в 1 сантиметре изображения
на фото?

2.

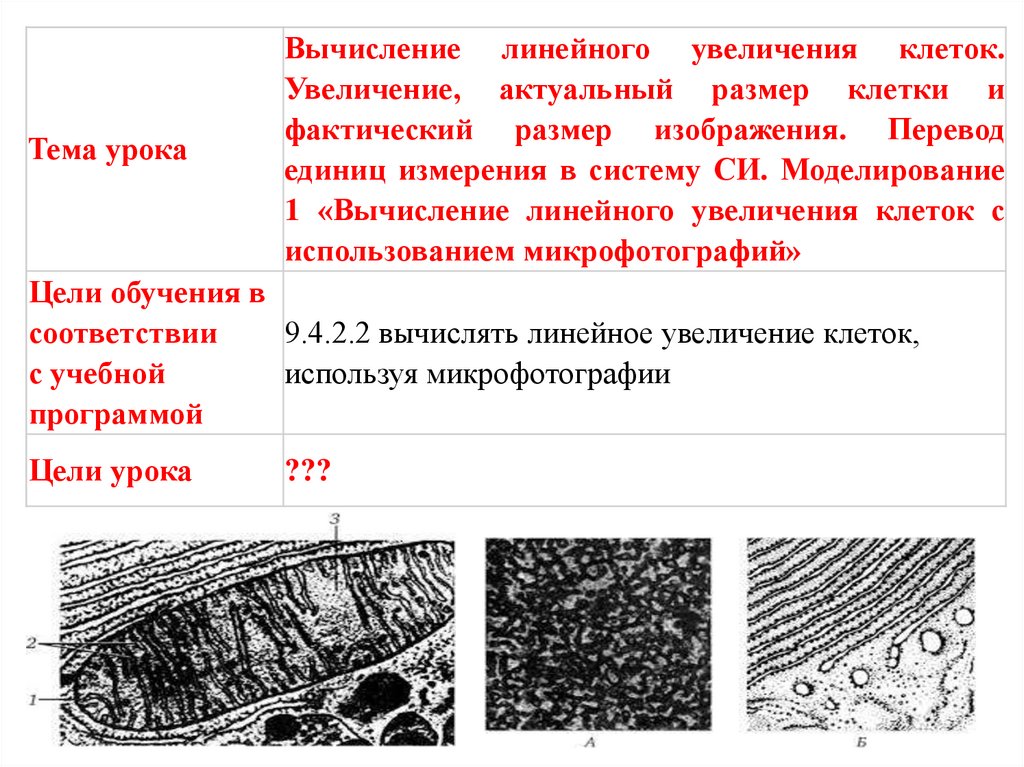

Тема урока
Вычисление линейного увеличения клеток.
Увеличение, актуальный размер клетки и
фактический размер изображения. Перевод
единиц измерения в систему СИ. Моделирование
1 «Вычисление линейного увеличения клеток с
использованием микрофотографий»
Цели обучения в
соответствии
9.4.2.2 вычислять линейное увеличение клеток,
с учебной
используя микрофотографии
программой
Цели урока
???

3.

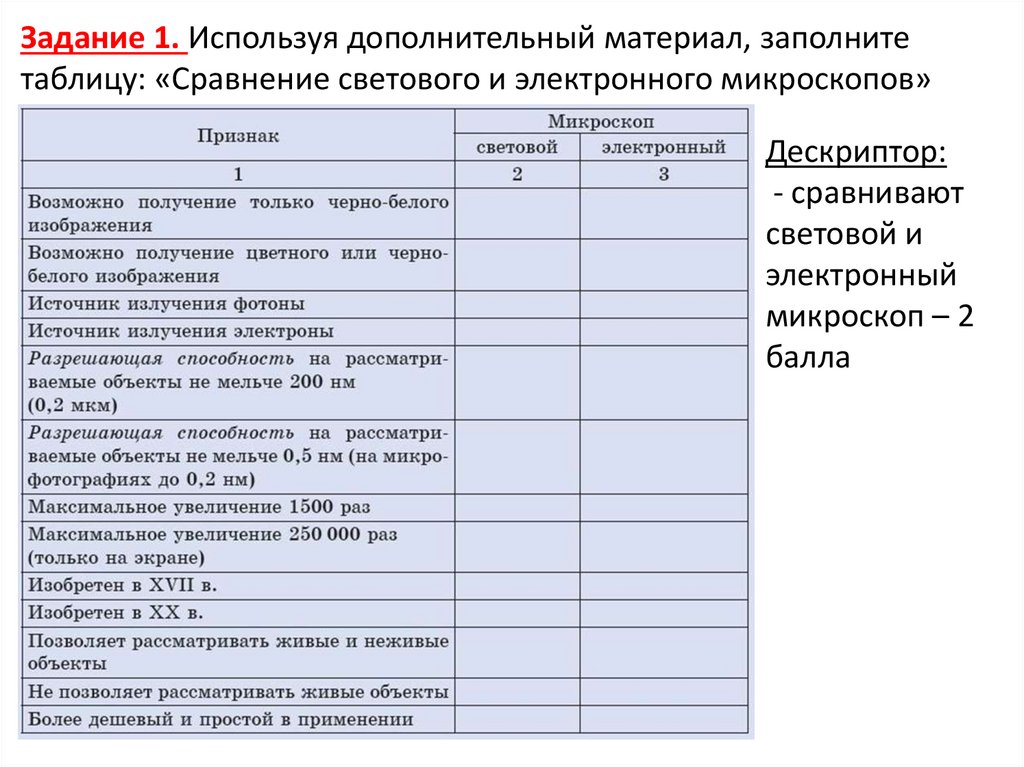

Задание 1. Используя дополнительный материал, заполните
таблицу: «Сравнение светового и электронного микроскопов»
Дескриптор:
- сравнивают
световой и
электронный
микроскоп – 2
балла

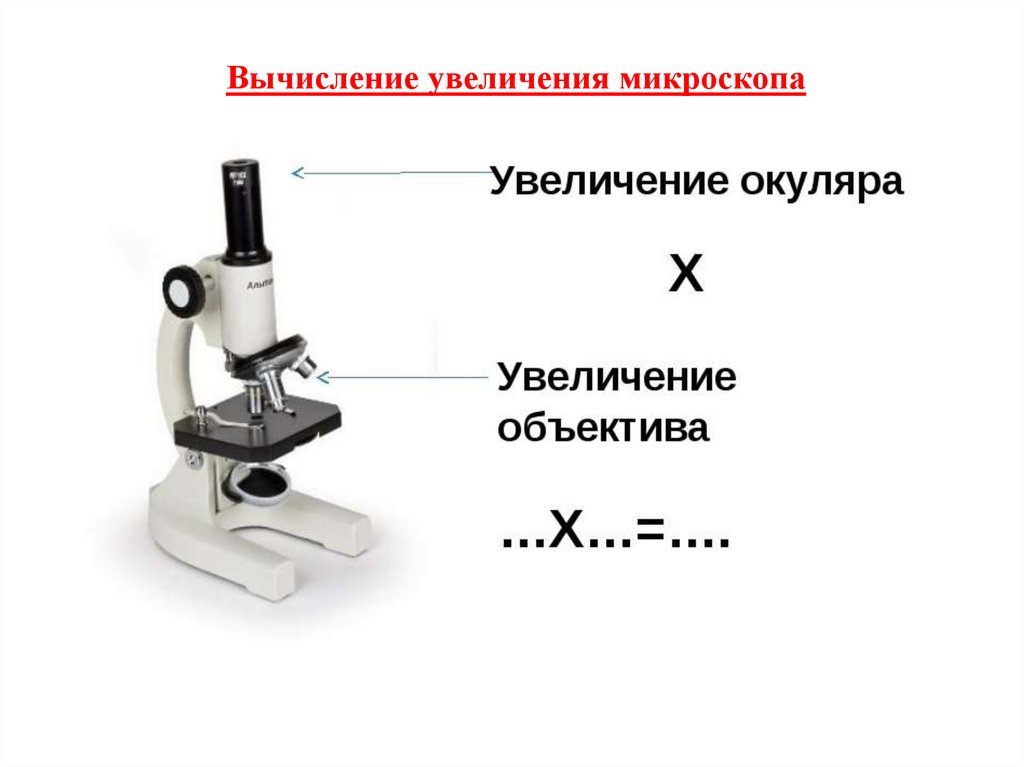

4. Вычисление увеличения микроскопа

5.

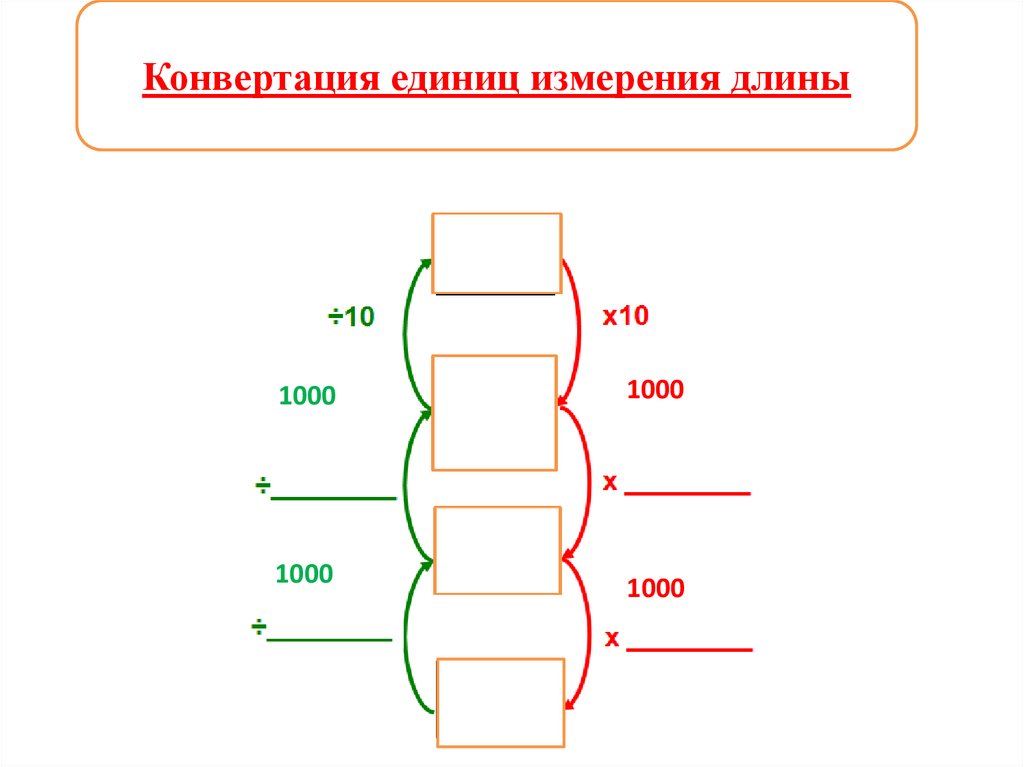

Конвертация единиц измерения длины
1000
1000
Micrometre
1000
1000
nm

6.

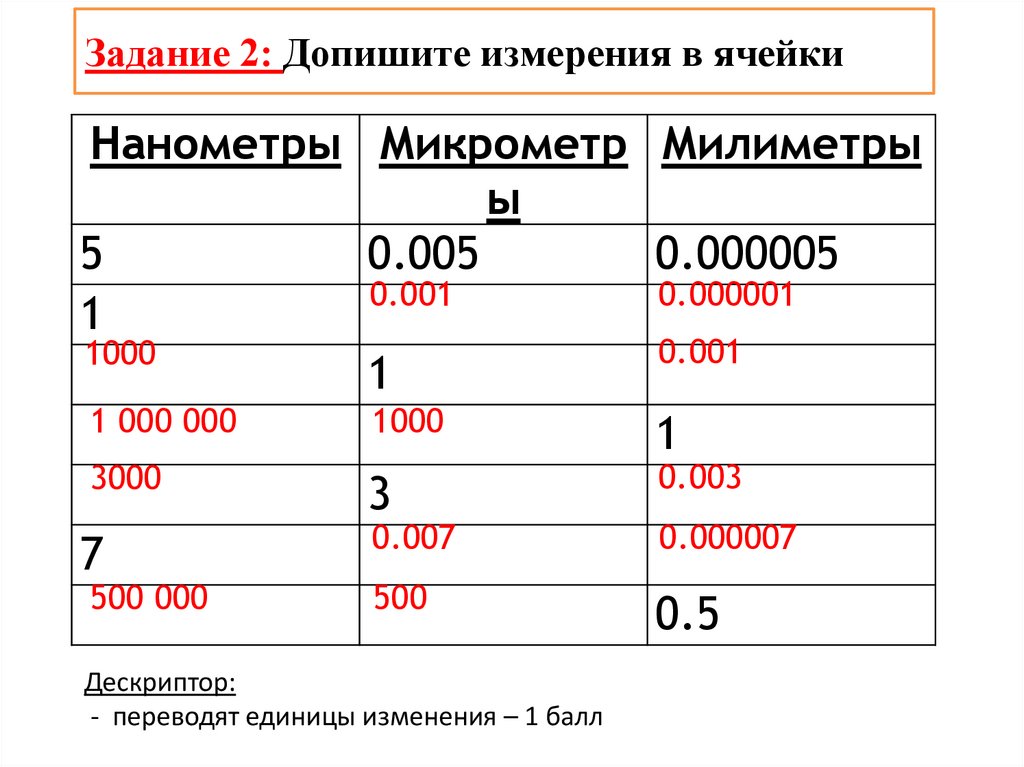

Задание 2: Допишите измерения в ячейки
Нанометры Микрометр Милиметры
ы
5
0.005
0.000005
0.001
0.000001
1
0.001
1000
1
1 000 000
1000
1
0.003
3000
3
0.007
0.000007
7
500 000
500
0.5
Дескриптор:
- переводят единицы изменения – 1 балл

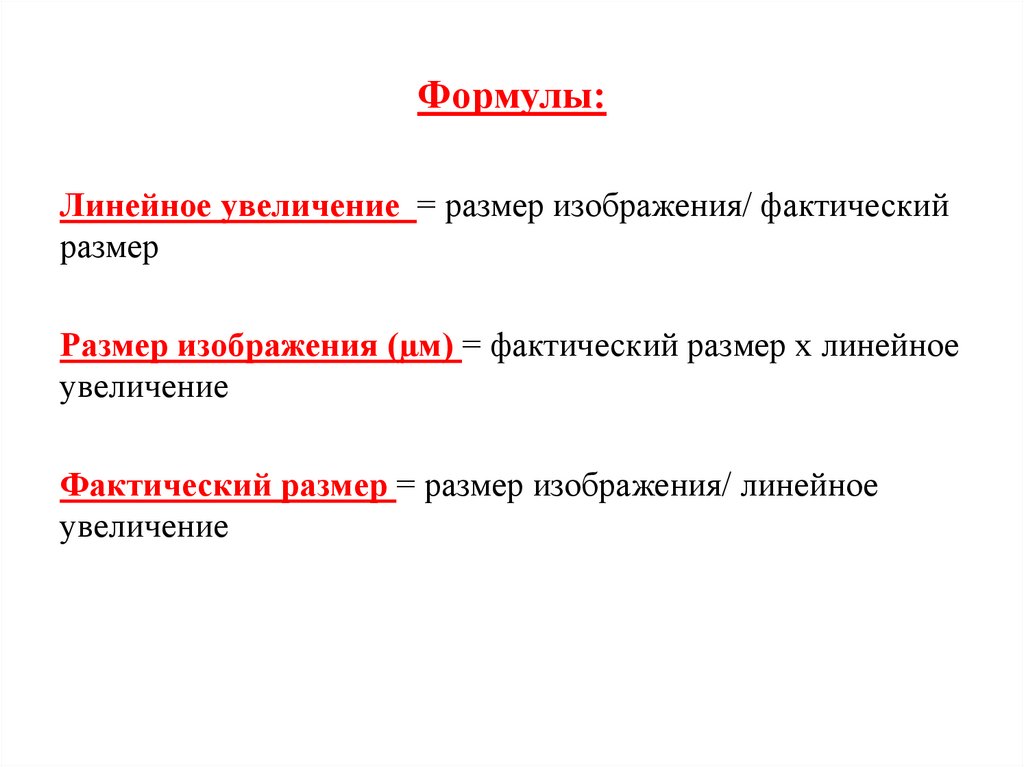

7. Формулы:

Линейное увеличение = размер изображения/ фактический
размер
Размер изображения (µм) = фактический размер х линейное
увеличение
Фактический размер = размер изображения/ линейное
увеличение

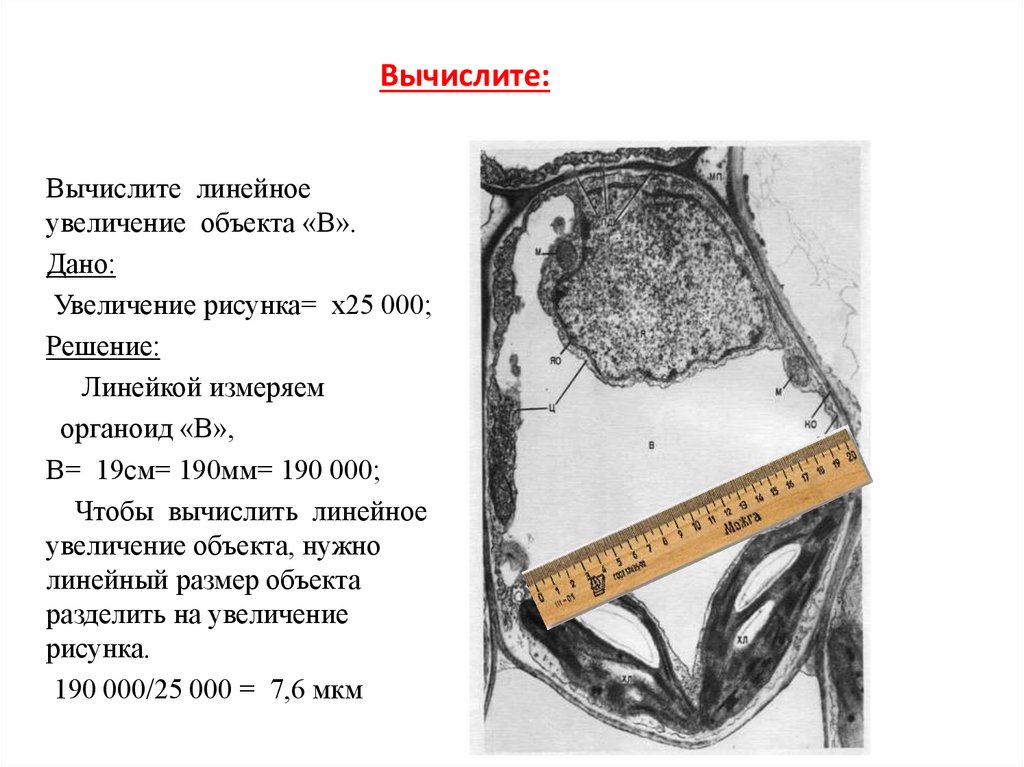

8. Вычислите:

Вычислите линейное
увеличение объекта «В».
Дано:
Увеличение рисунка= х25 000;
Решение:
Линейкой измеряем
органоид «В»,
В= 19см= 190мм= 190 000;
Чтобы вычислить линейное
увеличение объекта, нужно
линейный размер объекта
разделить на увеличение
рисунка.
190 000/25 000 = 7,6 мкм

9.

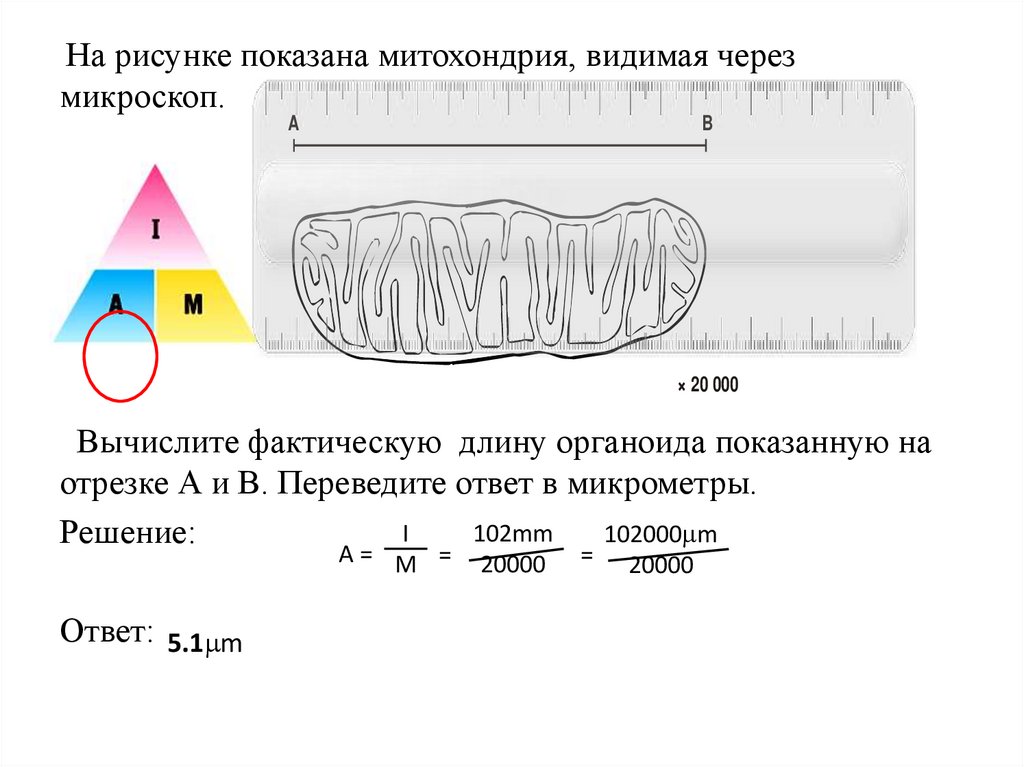

На рисунке показана митохондрия, видимая через
микроскоп.
A
B
× 20 000
Вычислите фактическую длину органоида показанную на
отрезке А и В. Переведите ответ в микрометры.
I
102mm
102000mm
Решение:
A= M =
Ответ: 5.1mm
20000
=
20000

10.

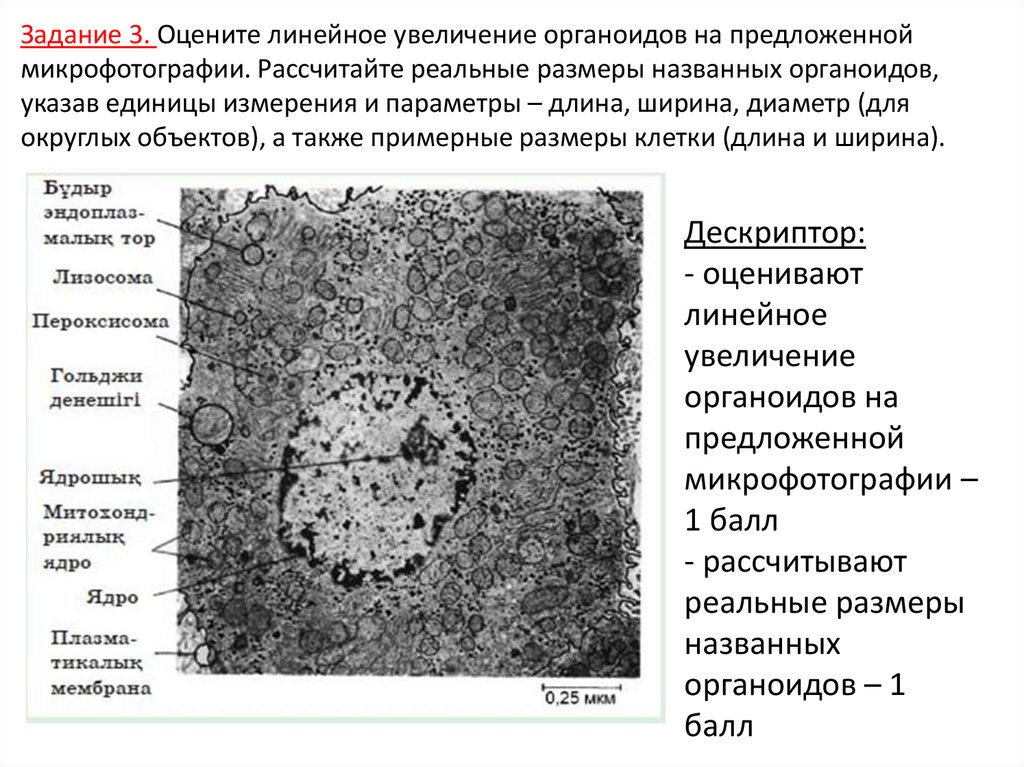

Задание 3. Оцените линейное увеличение органоидов на предложенной
микрофотографии. Рассчитайте реальные размеры названных органоидов,
указав единицы измерения и параметры – длина, ширина, диаметр (для
округлых объектов), а также примерные размеры клетки (длина и ширина).
Дескриптор:
- оценивают
линейное
увеличение
органоидов на
предложенной
микрофотографии –
1 балл
- рассчитывают
реальные размеры
названных
органоидов – 1
балл

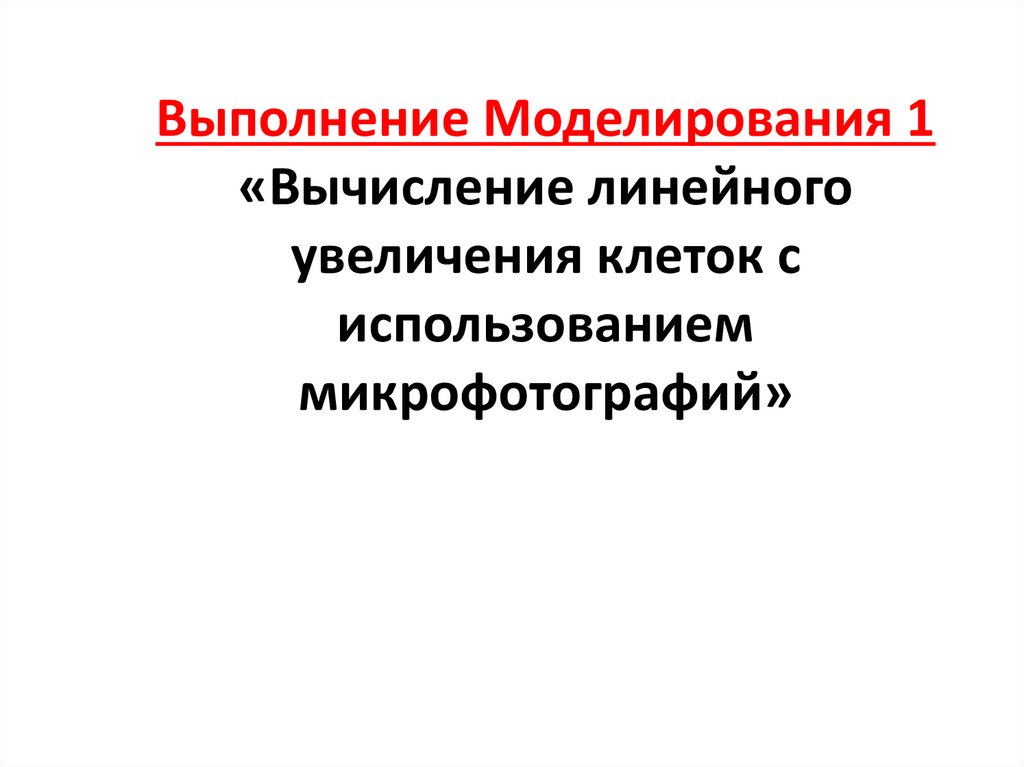

11. Выполнение Моделирования 1 «Вычисление линейного увеличения клеток с использованием микрофотографий»

12.

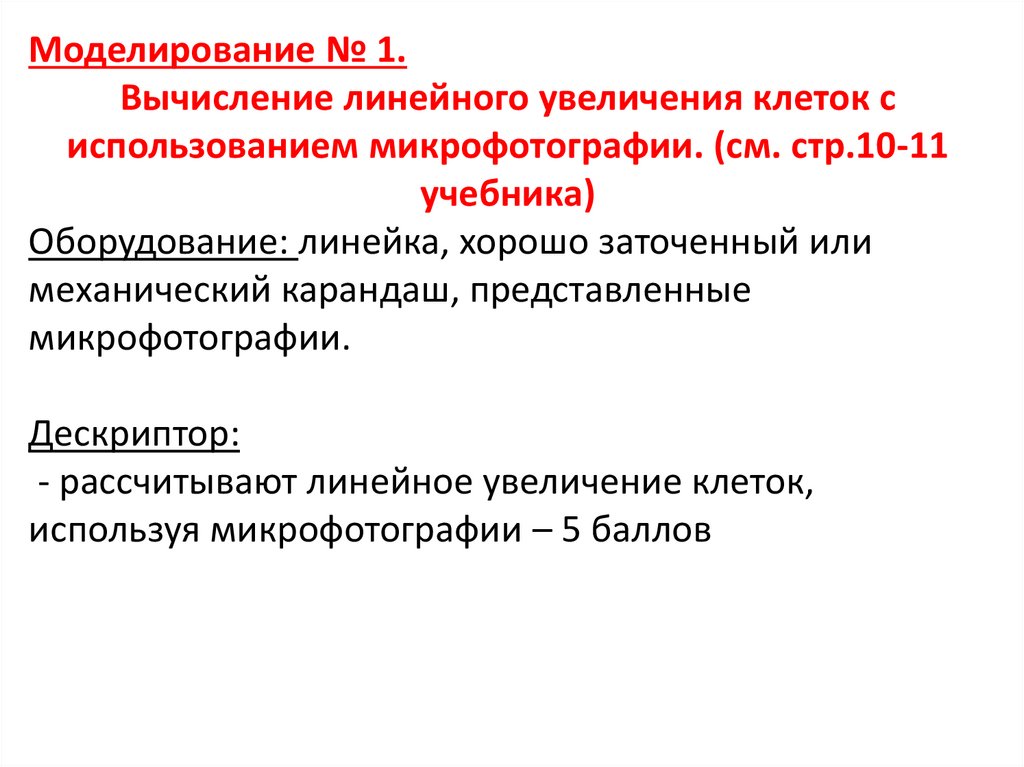

Моделирование № 1.
Вычисление линейного увеличения клеток с
использованием микрофотографии. (см. стр.10-11
учебника)
Оборудование: линейка, хорошо заточенный или
механический карандаш, представленные
микрофотографии.
Дескриптор:
- рассчитывают линейное увеличение клеток,
используя микрофотографии – 5 баллов

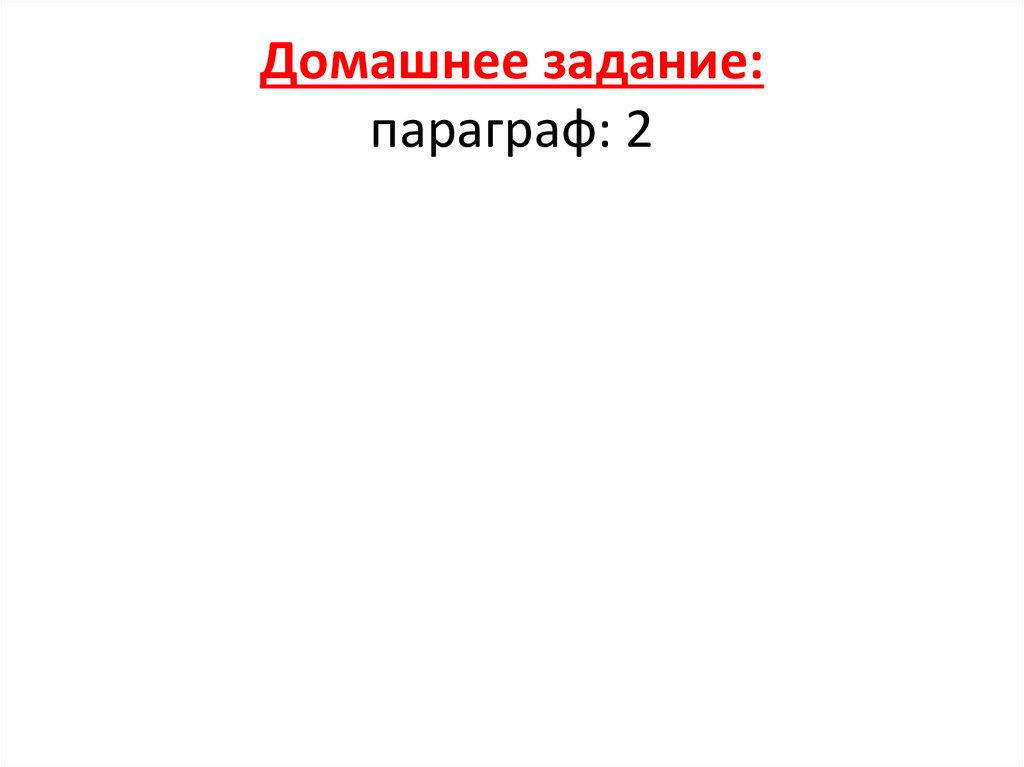

13. Домашнее задание: параграф: 2

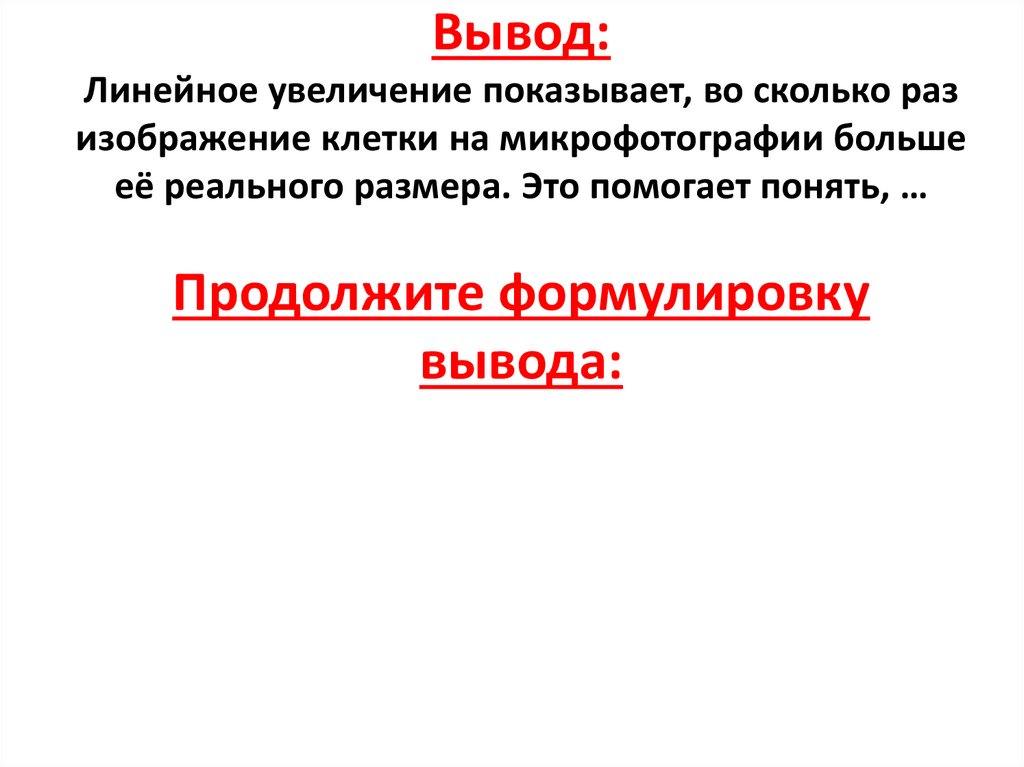

14. Вывод: Линейное увеличение показывает, во сколько раз изображение клетки на микрофотографии больше её реального размера. Это

помогает понять, …
Продолжите формулировку
вывода:
