1.
2.
ИНЖЕНЕР, КОНСТРУКТОР,ТЕХНИК
С ГРАФИКОЙ ДОЛЖНЫ
ДРУЖИТЬ.
ИМ БЕЗ ЧЕРТЕЖА И СХЕМЫ,
КАК БЕЗ ВОЗДУХА, НЕ ЖИТЬ.
3.

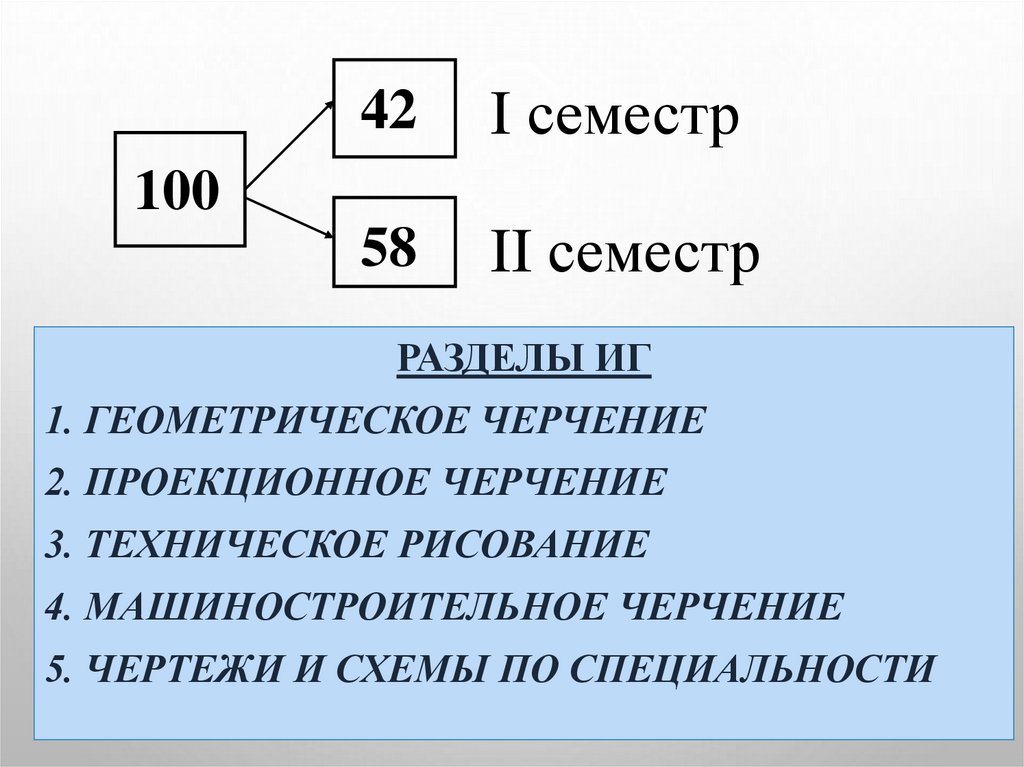

42I семестр
58
II семестр
100
РАЗДЕЛЫ ИГ
1. ГЕОМЕТРИЧЕСКОЕ ЧЕРЧЕНИЕ
2. ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ
3. ТЕХНИЧЕСКОЕ РИСОВАНИЕ
4. МАШИНОСТРОИТЕЛЬНОЕ ЧЕРЧЕНИЕ
5. ЧЕРТЕЖИ И СХЕМЫ ПО СПЕЦИАЛЬНОСТИ

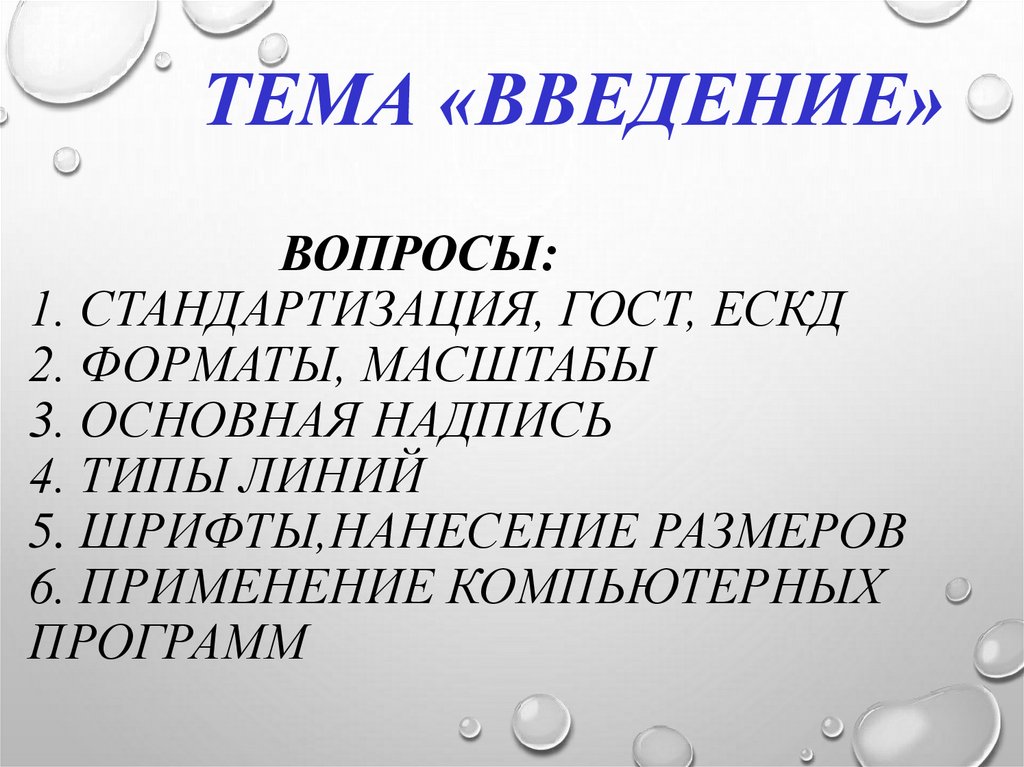

4. Тема «Введение» Вопросы: 1. Стандартизация, ГОСТ, ЕСКД 2. Форматы, масштабы 3. Основная надпись 4. Типы линий 5.
ТЕМА «ВВЕДЕНИЕ»ВОПРОСЫ:
1. СТАНДАРТИЗАЦИЯ, ГОСТ, ЕСКД

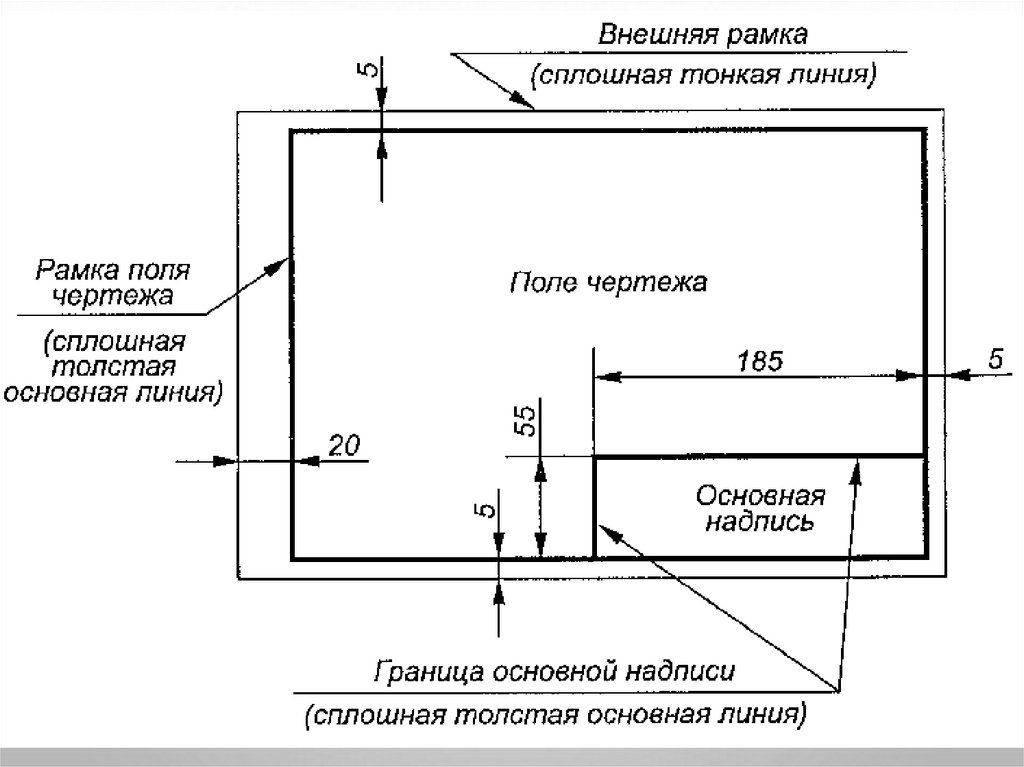

2. ФОРМАТЫ, МАСШТАБЫ
3. ОСНОВНАЯ НАДПИСЬ
4. ТИПЫ ЛИНИЙ
5. ШРИФТЫ,НАНЕСЕНИЕ РАЗМЕРОВ
6. ПРИМЕНЕНИЕ КОМПЬЮТЕРНЫХ
ПРОГРАММ

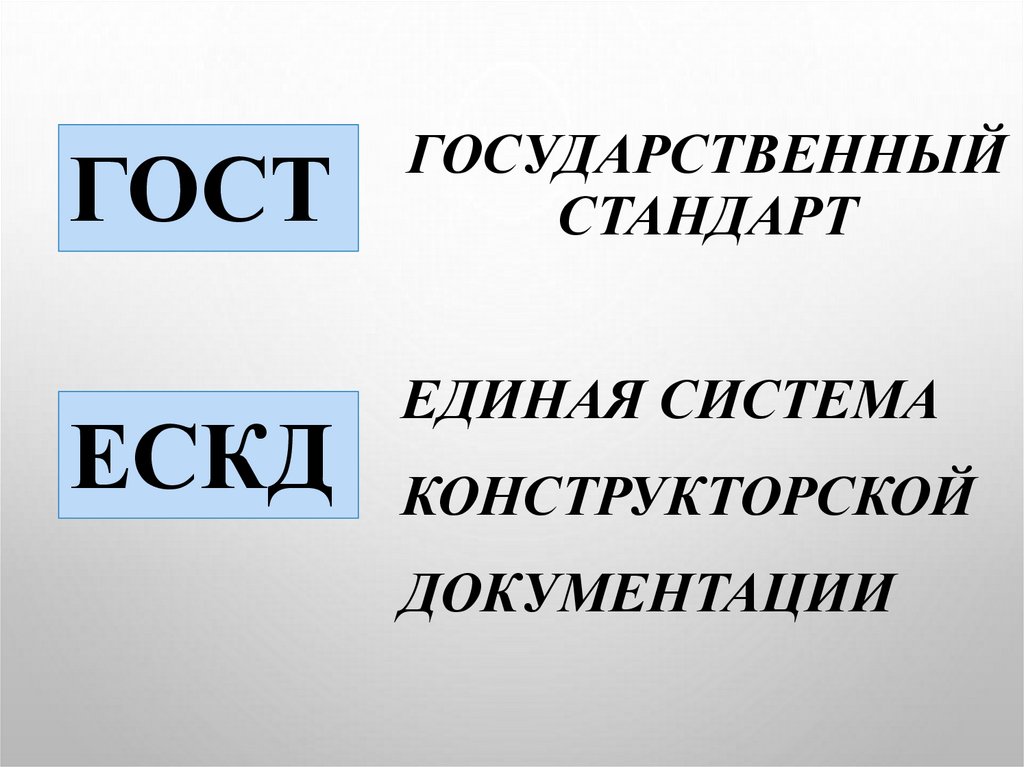

5. Государственный стандарт
ГОСТЕСКД
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ
ЕДИНАЯ СИСТЕМА
КОНСТРУКТОРСКОЙ
ДОКУМЕНТАЦИИ
6.

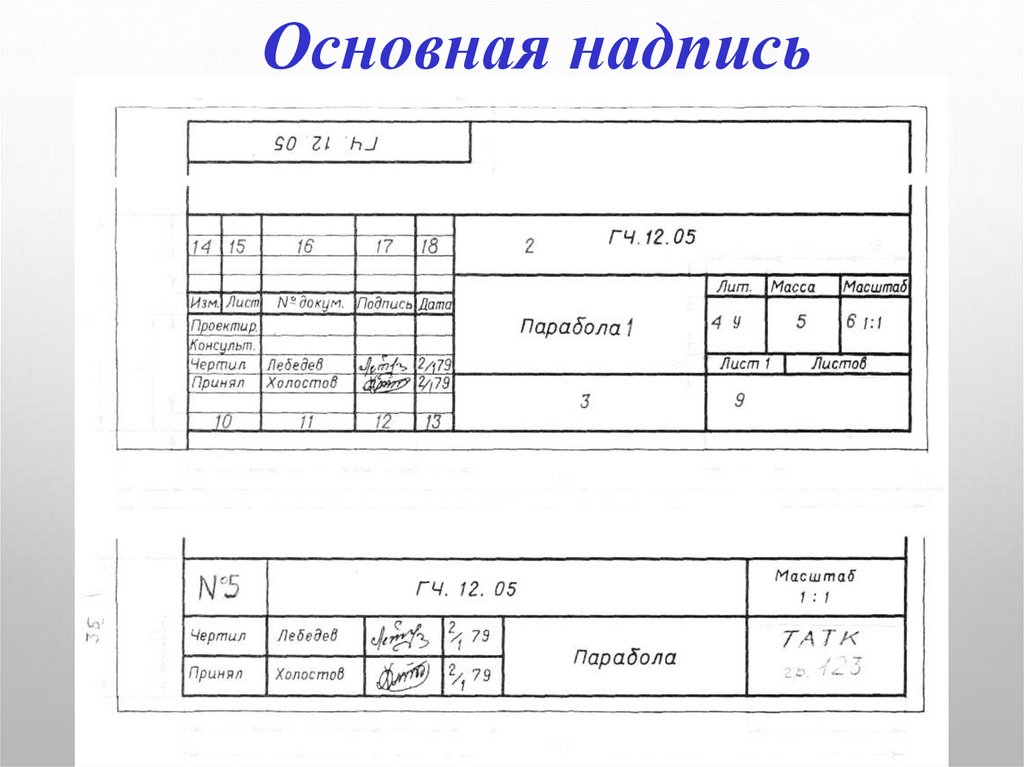

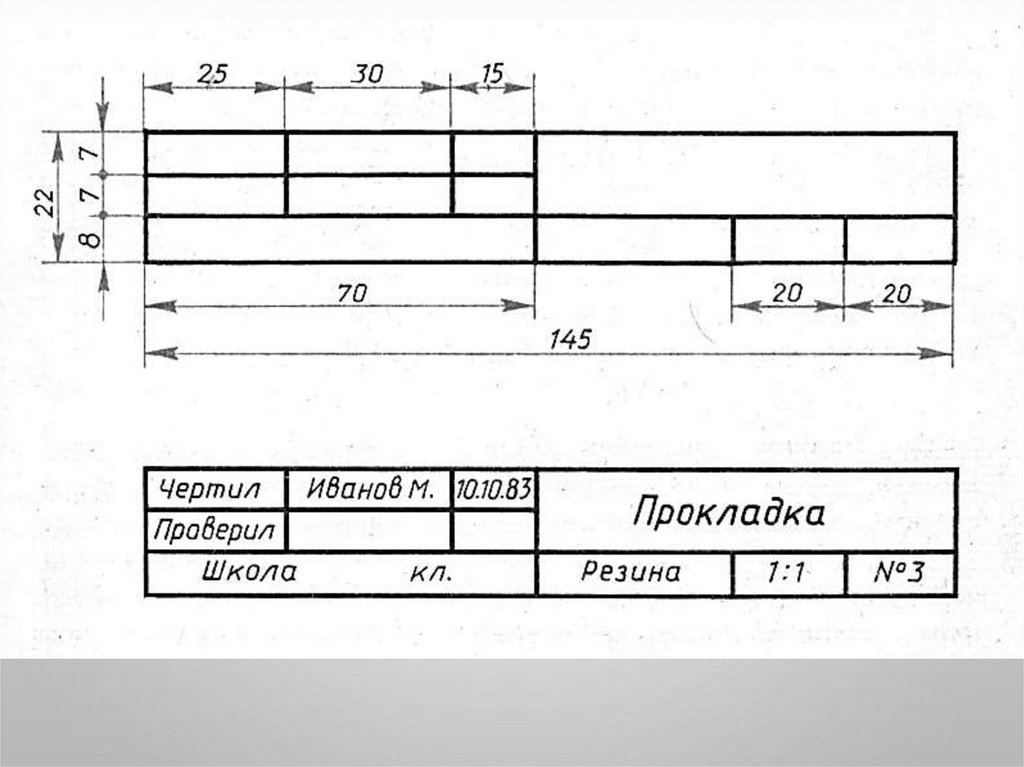

7. Основная надпись
8.

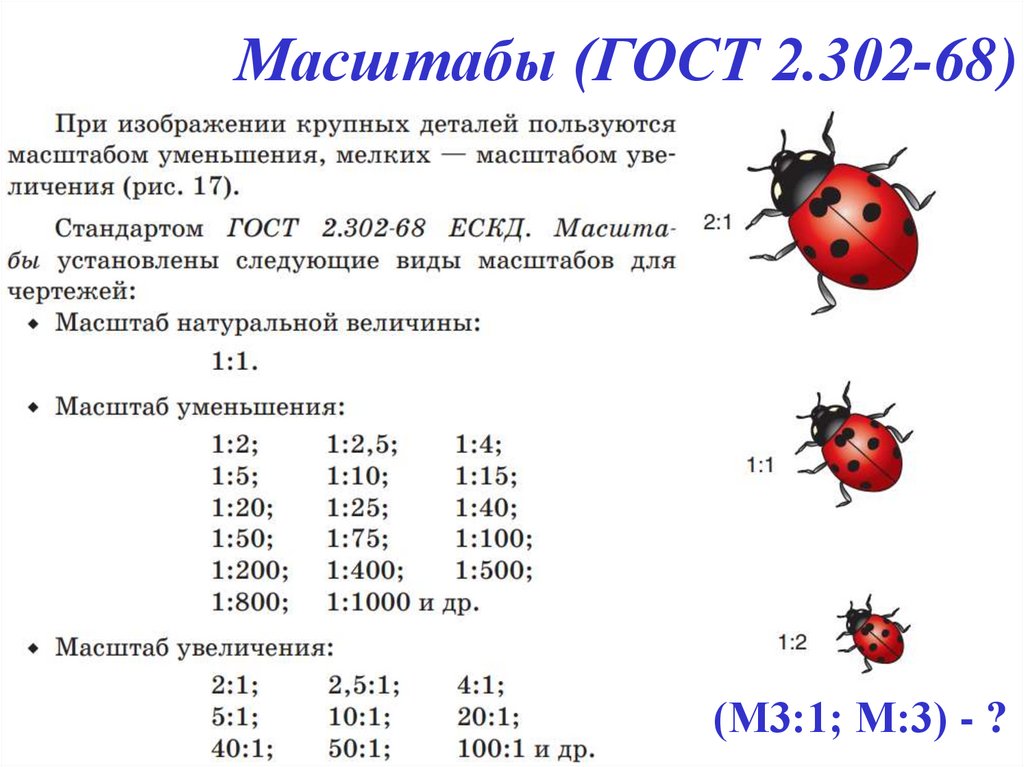

9. Масштабы (ГОСТ 2.302-68)
(М3:1; М:3) - ?10.

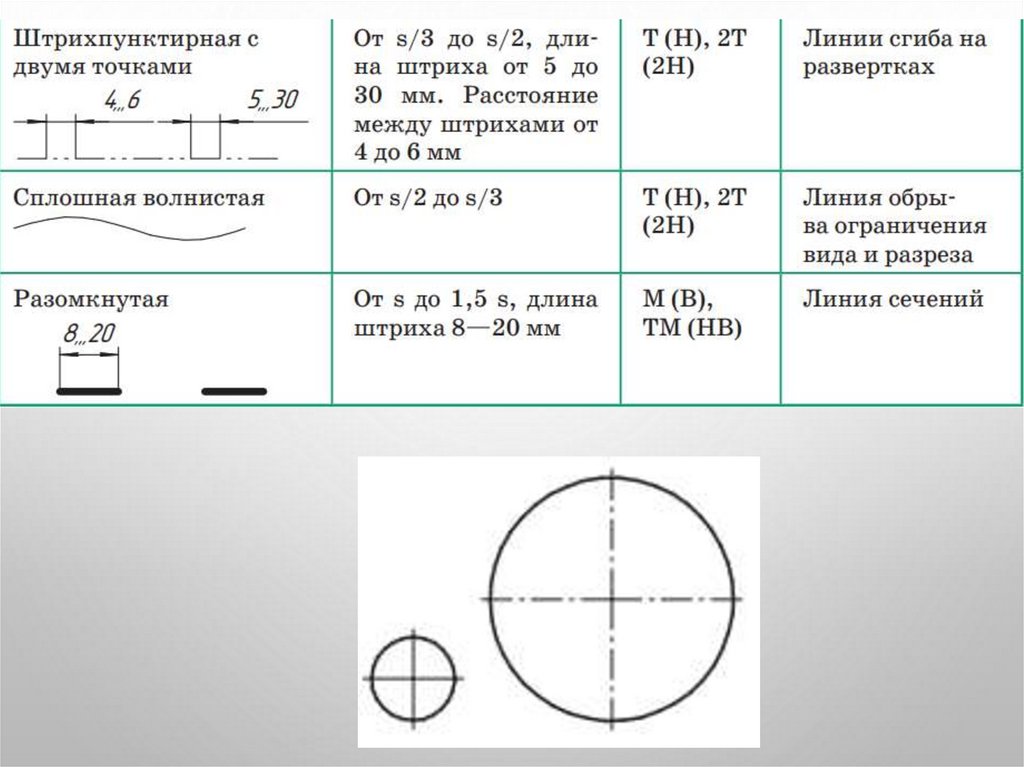

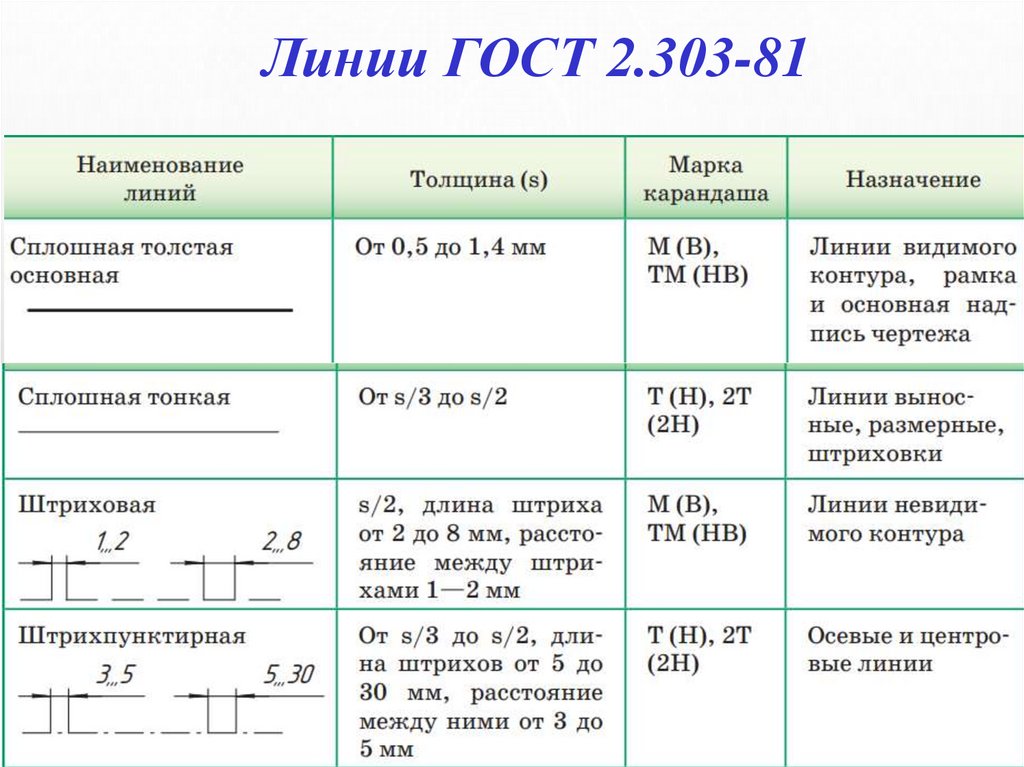

Линии ГОСТ 2.303-8111.
12.

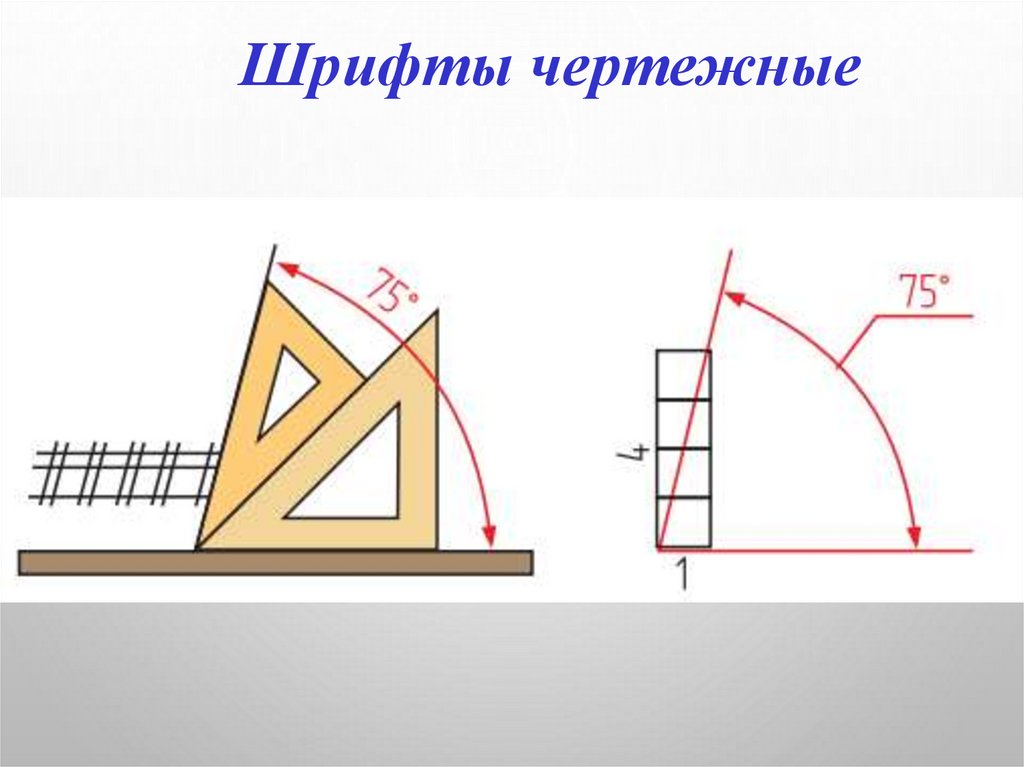

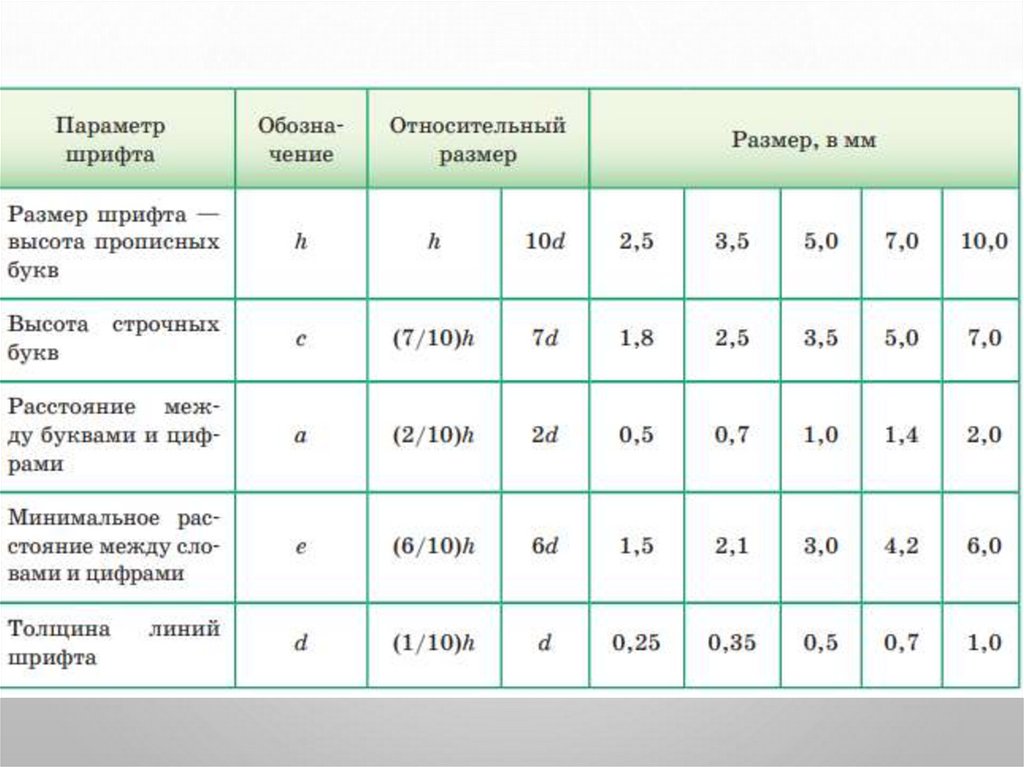

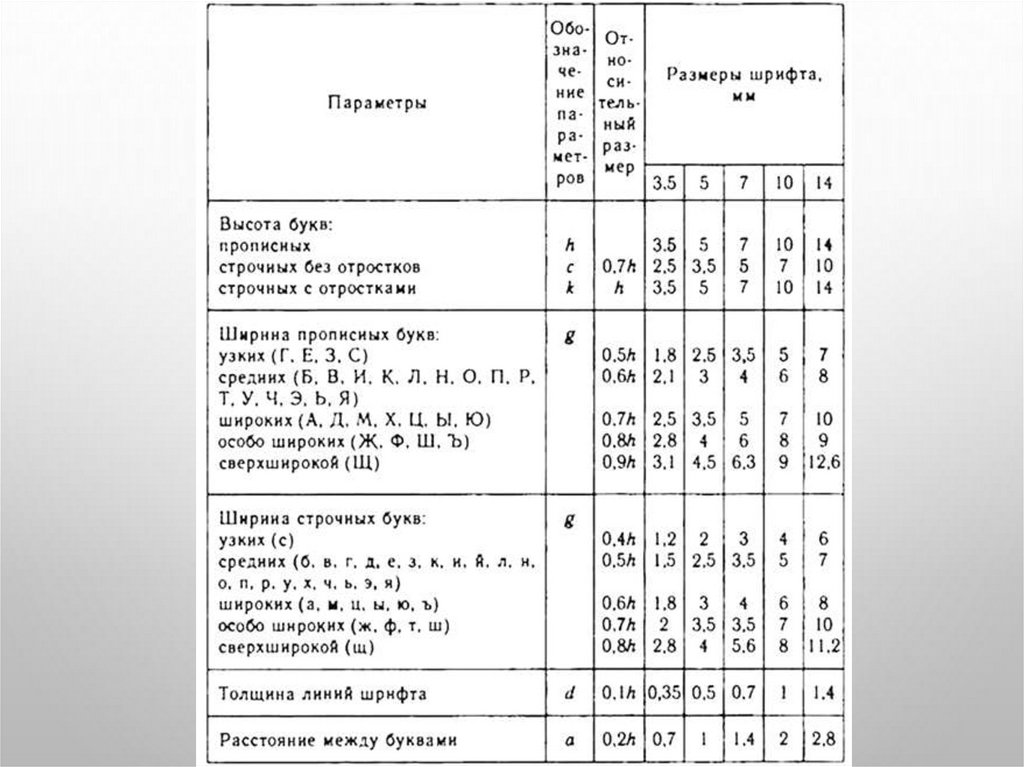

Шрифты чертежные13.

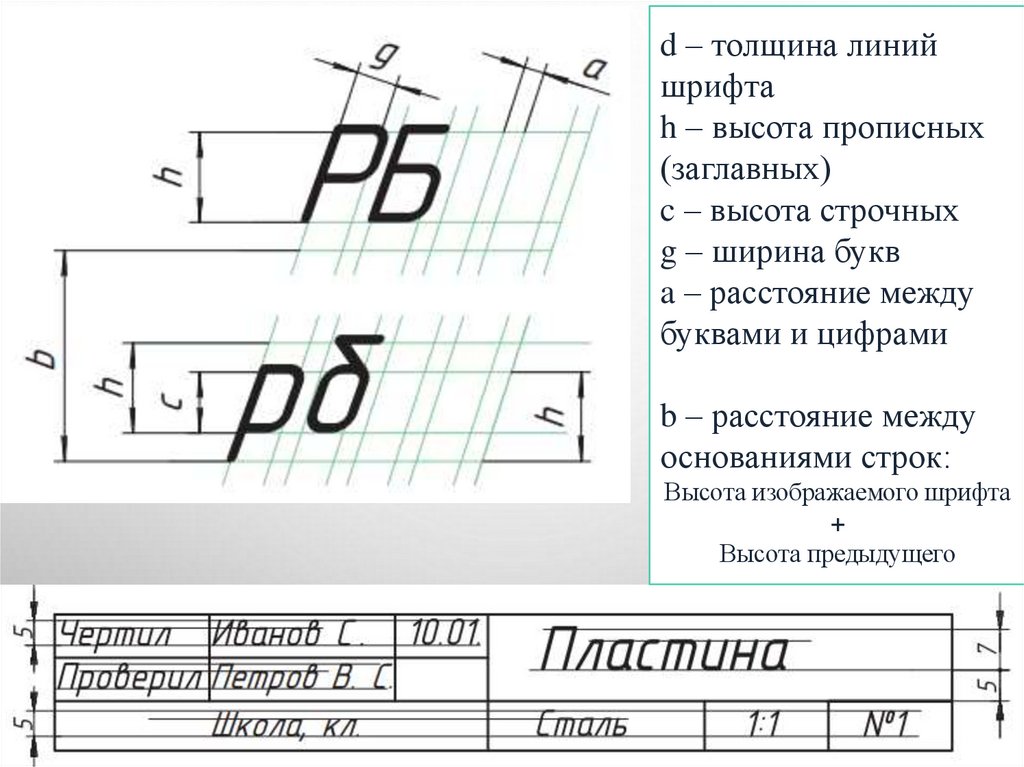

d – толщина линийшрифта
h – высота прописных
(заглавных)
c – высота строчных
g – ширина букв
a – расстояние между
буквами и цифрами
b – расстояние между
основаниями строк:
Высота изображаемого шрифта
+
Высота предыдущего
14.
15.

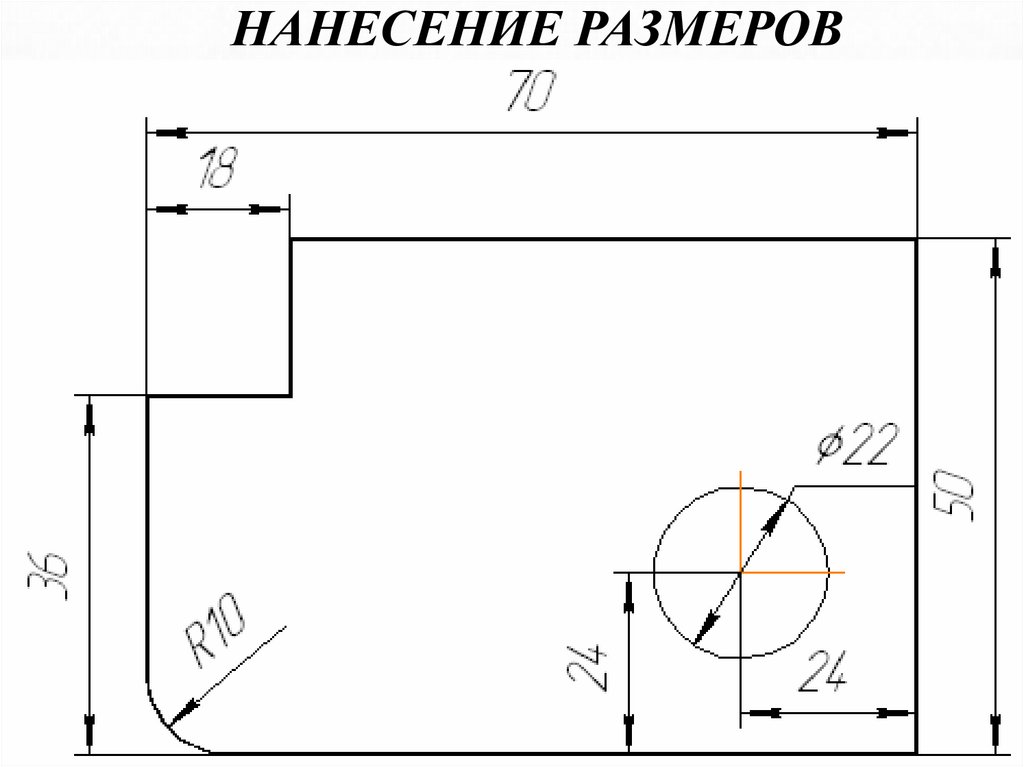

16. Нанесение размеров

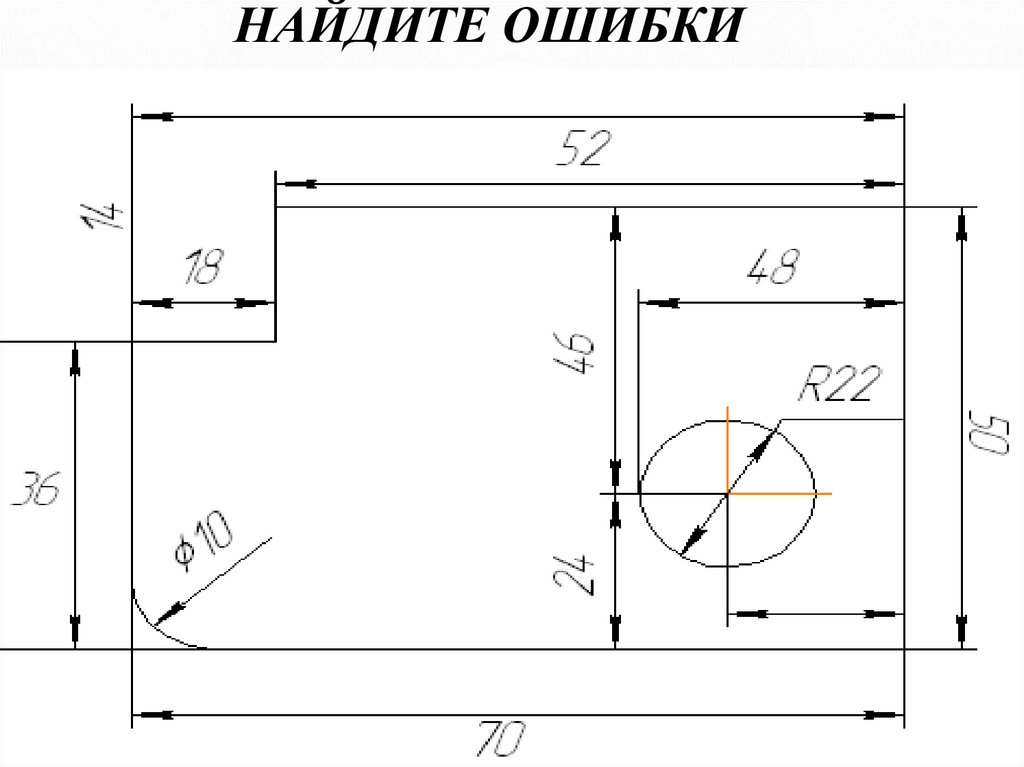

НАНЕСЕНИЕ РАЗМЕРОВ17. Найдите ошибки

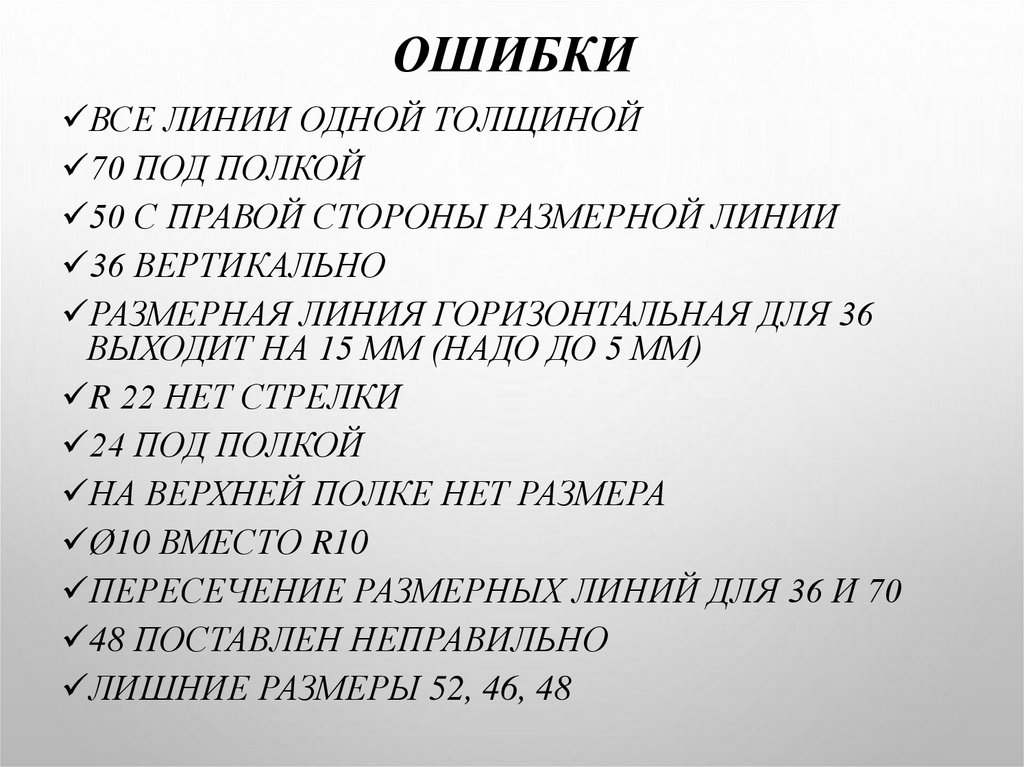

НАЙДИТЕ ОШИБКИ18. Ошибки
ОШИБКИВСЕ ЛИНИИ ОДНОЙ ТОЛЩИНОЙ
70 ПОД ПОЛКОЙ
50 С ПРАВОЙ СТОРОНЫ РАЗМЕРНОЙ ЛИНИИ
36 ВЕРТИКАЛЬНО
РАЗМЕРНАЯ ЛИНИЯ ГОРИЗОНТАЛЬНАЯ ДЛЯ 36
ВЫХОДИТ НА 15 ММ (НАДО ДО 5 ММ)
R 22 НЕТ СТРЕЛКИ
24 ПОД ПОЛКОЙ
НА ВЕРХНЕЙ ПОЛКЕ НЕТ РАЗМЕРА
Ø10 ВМЕСТО R10
ПЕРЕСЕЧЕНИЕ РАЗМЕРНЫХ ЛИНИЙ ДЛЯ 36 И 70
48 ПОСТАВЛЕН НЕПРАВИЛЬНО
ЛИШНИЕ РАЗМЕРЫ 52, 46, 48
