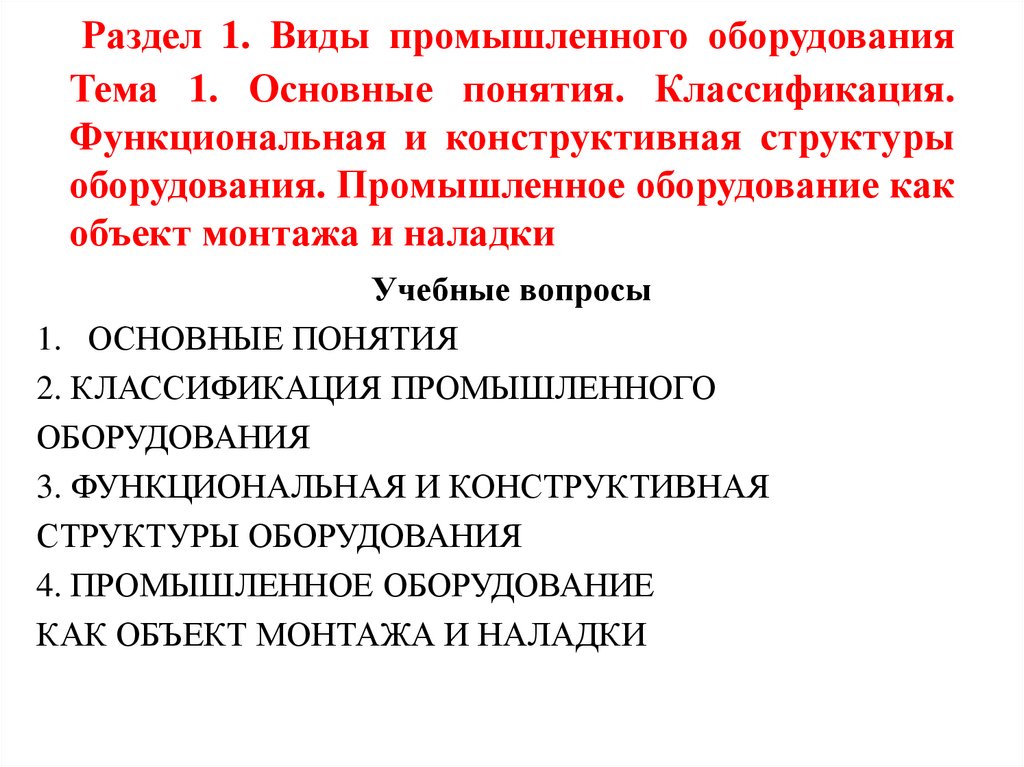

Основные понятия. Классификация. Функциональная и конструктивная структуры. Тема 1

1. Раздел 1. Виды промышленного оборудования Тема 1. Основные понятия. Классификация. Функциональная и конструктивная структуры

оборудования. Промышленное оборудование как
объект монтажа и наладки
Учебные вопросы
1. ОСНОВНЫЕ ПОНЯТИЯ
2. КЛАССИФИКАЦИЯ ПРОМЫШЛЕННОГО
ОБОРУДОВАНИЯ
3. ФУНКЦИОНАЛЬНАЯ И КОНСТРУКТИВНАЯ
СТРУКТУРЫ ОБОРУДОВАНИЯ
4. ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ
КАК ОБЪЕКТ МОНТАЖА И НАЛАДКИ

2. Основные понятия

Изделие — любой предмет или набор предметов производства,
изготовленный предприятием.

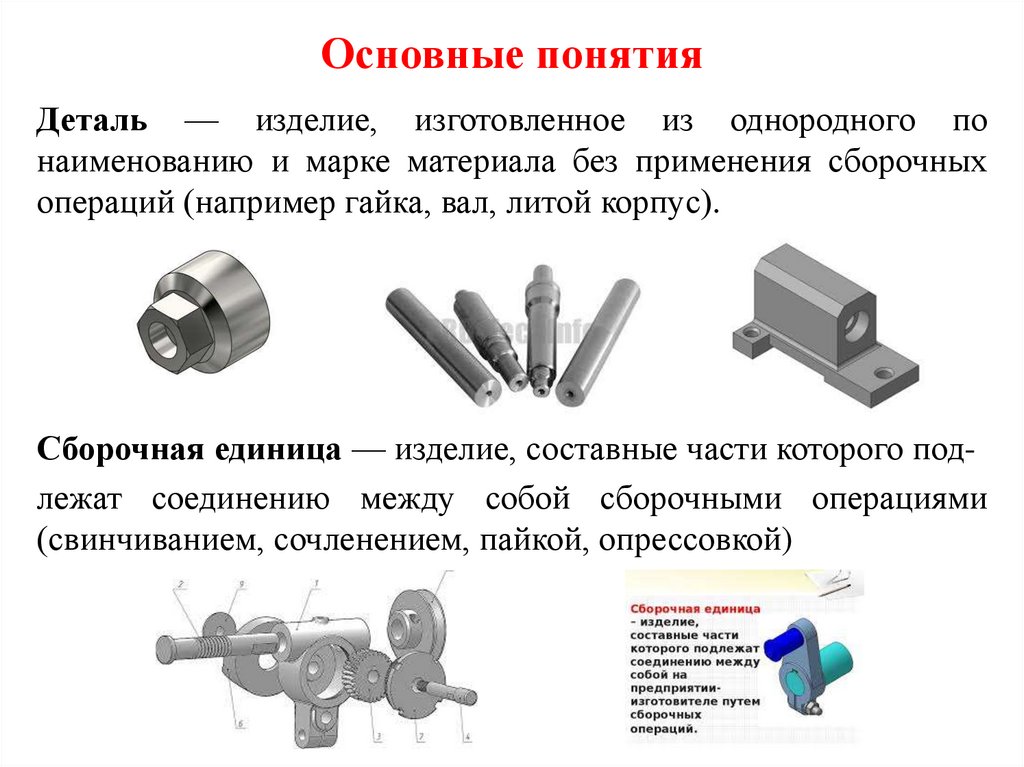

3. Основные понятия

Деталь — изделие, изготовленное из однородного по
наименованию и марке материала без применения сборочных
операций (например гайка, вал, литой корпус).
Сборочная единица — изделие, составные части которого подлежат соединению между собой сборочными операциями
(свинчиванием, сочленением, пайкой, опрессовкой)

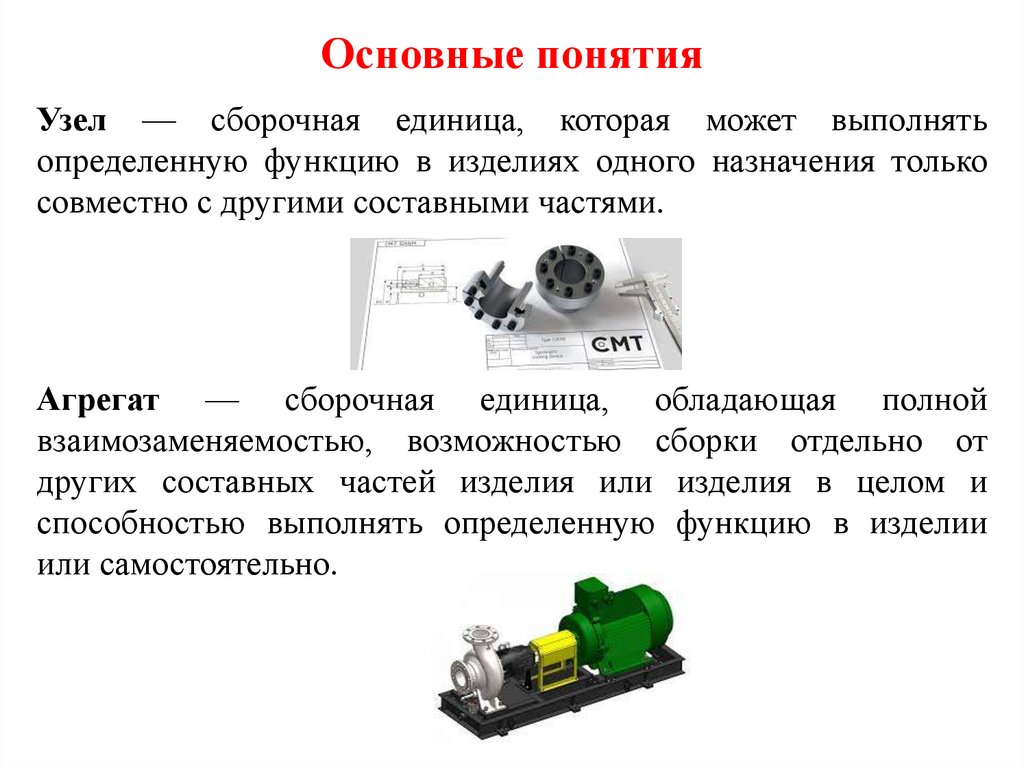

4. Основные понятия

Узел — сборочная единица, которая может выполнять
определенную функцию в изделиях одного назначения только
совместно с другими составными частями.
Агрегат — сборочная единица, обладающая полной
взаимозаменяемостью, возможностью сборки отдельно от
других составных частей изделия или изделия в целом и
способностью выполнять определенную функцию в изделии
или самостоятельно.

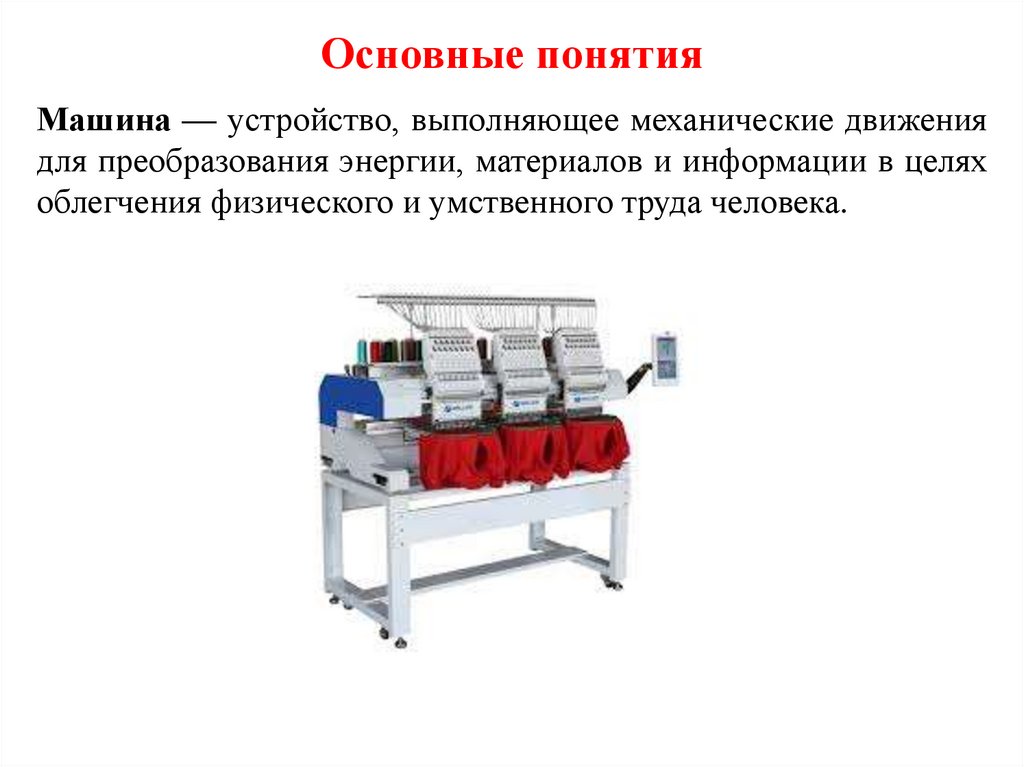

5. Основные понятия

Машина — устройство, выполняющее механические движения
для преобразования энергии, материалов и информации в целях
облегчения физического и умственного труда человека.

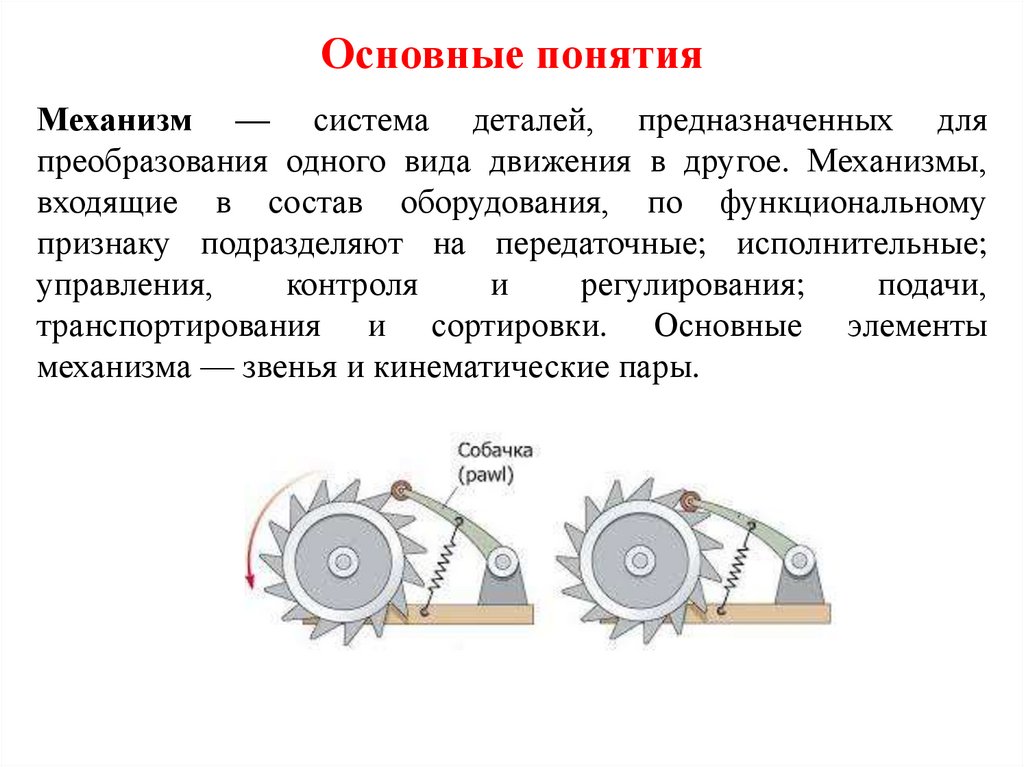

6. Основные понятия

Механизм — система деталей, предназначенных для
преобразования одного вида движения в другое. Механизмы,
входящие в состав оборудования, по функциональному
признаку подразделяют на передаточные; исполнительные;
управления,
контроля
и
регулирования;
подачи,
транспортирования и сортировки. Основные элементы
механизма — звенья и кинематические пары.

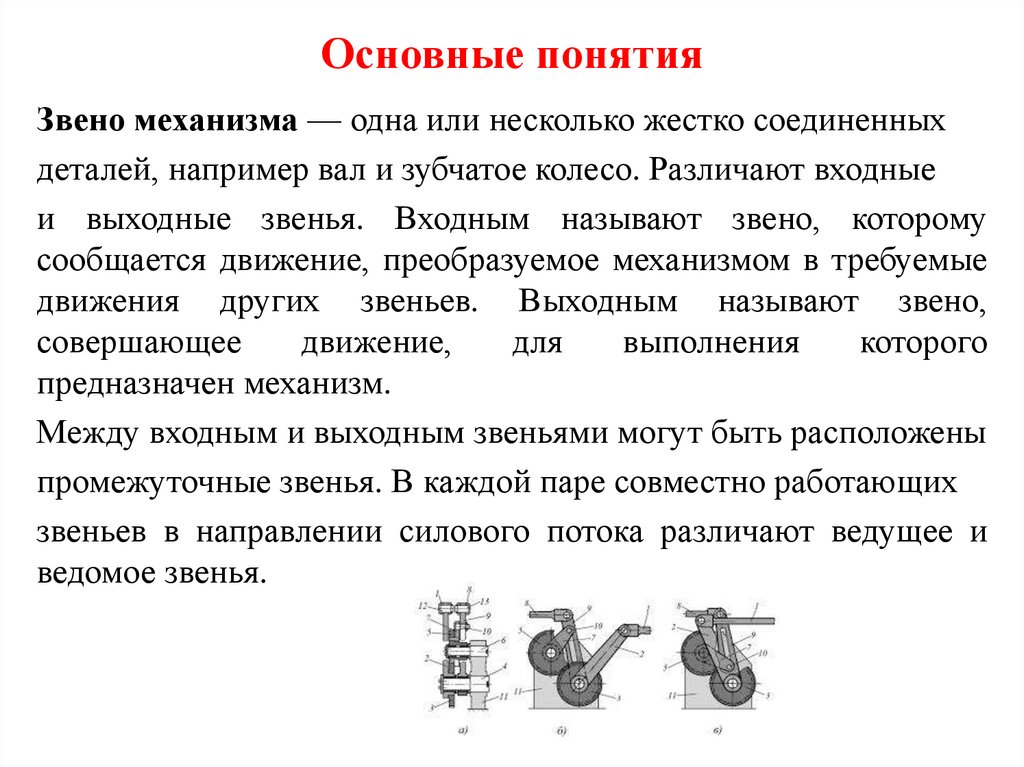

7. Основные понятия

Звено механизма — одна или несколько жестко соединенных
деталей, например вал и зубчатое колесо. Различают входные
и выходные звенья. Входным называют звено, которому
сообщается движение, преобразуемое механизмом в требуемые
движения других звеньев. Выходным называют звено,
совершающее
движение,
для
выполнения
которого
предназначен механизм.
Между входным и выходным звеньями могут быть расположены
промежуточные звенья. В каждой паре совместно работающих
звеньев в направлении силового потока различают ведущее и
ведомое звенья.

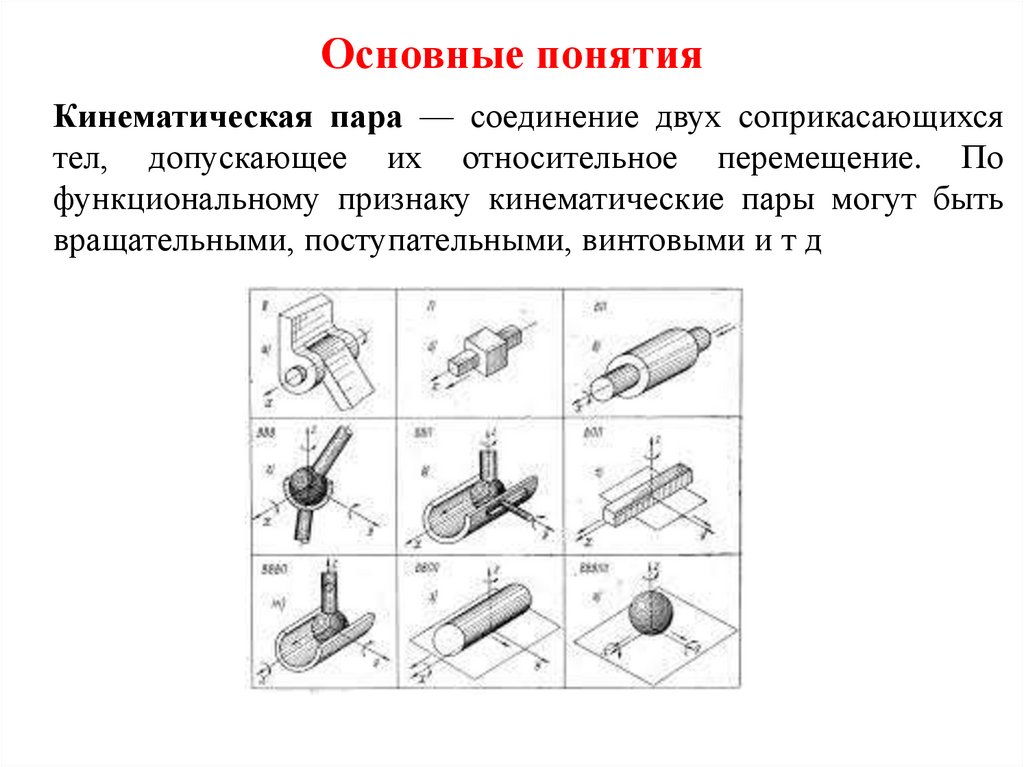

8. Основные понятия

Кинематическая пара — соединение двух соприкасающихся
тел, допускающее их относительное перемещение. По
функциональному признаку кинематические пары могут быть
вращательными, поступательными, винтовыми и т д

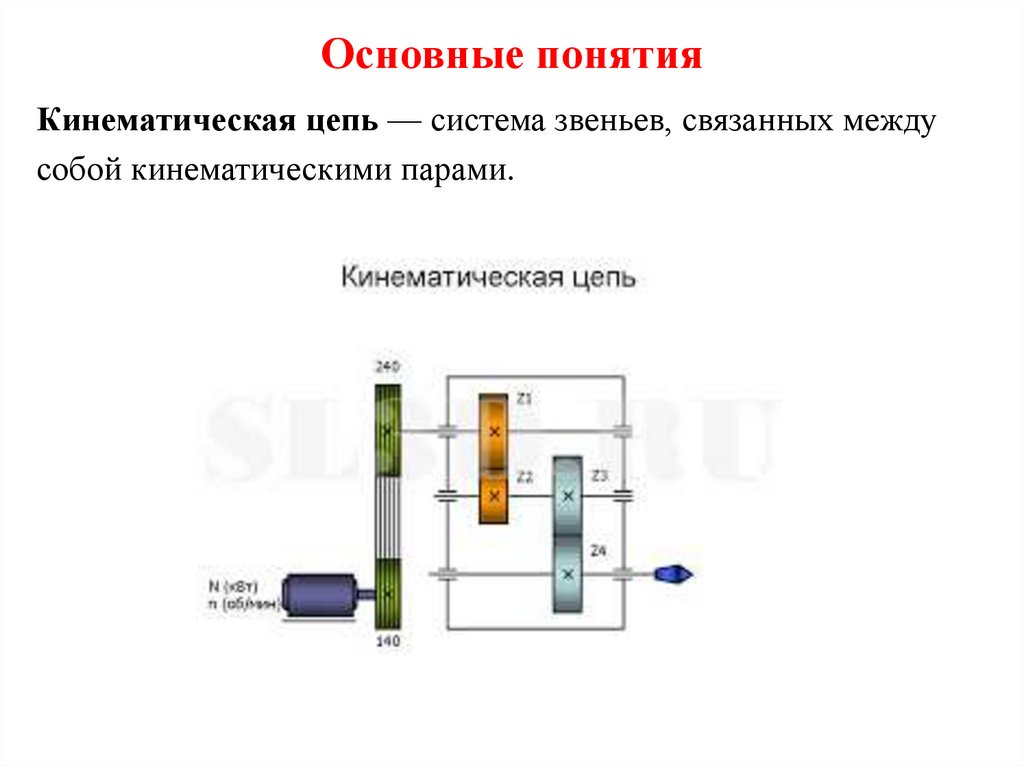

9. Основные понятия

Кинематическая цепь — система звеньев, связанных между
собой кинематическими парами.

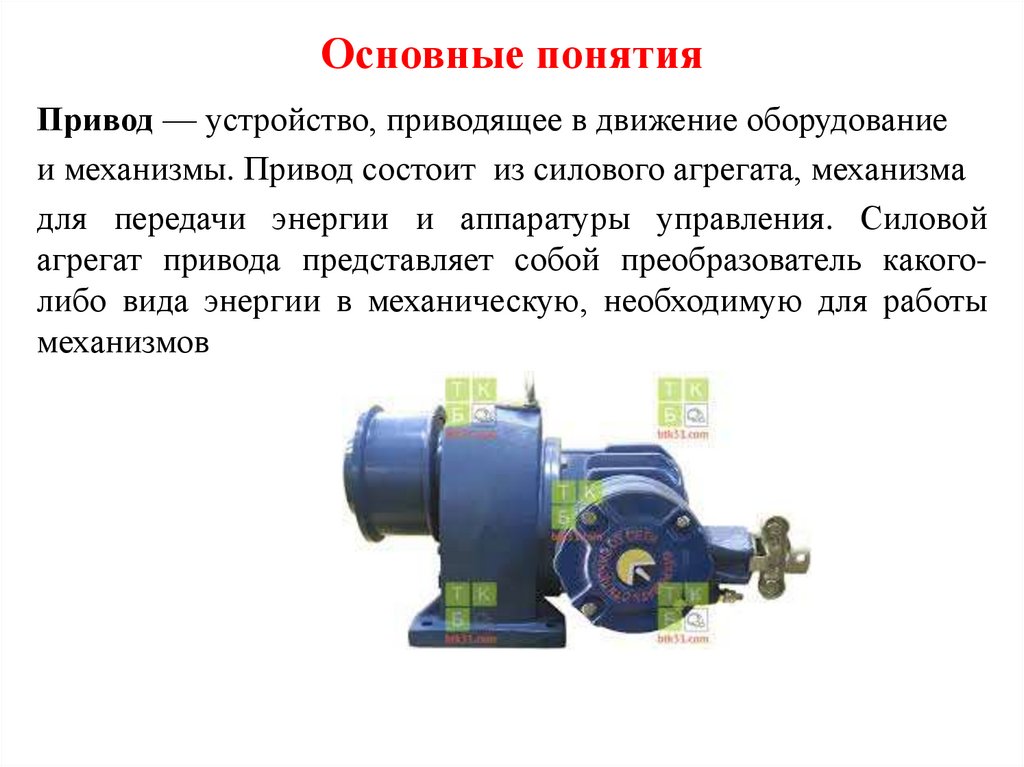

10. Основные понятия

Привод — устройство, приводящее в движение оборудование
и механизмы. Привод состоит из силового агрегата, механизма
для передачи энергии и аппаратуры управления. Силовой
агрегат привода представляет собой преобразователь какоголибо вида энергии в механическую, необходимую для работы
механизмов

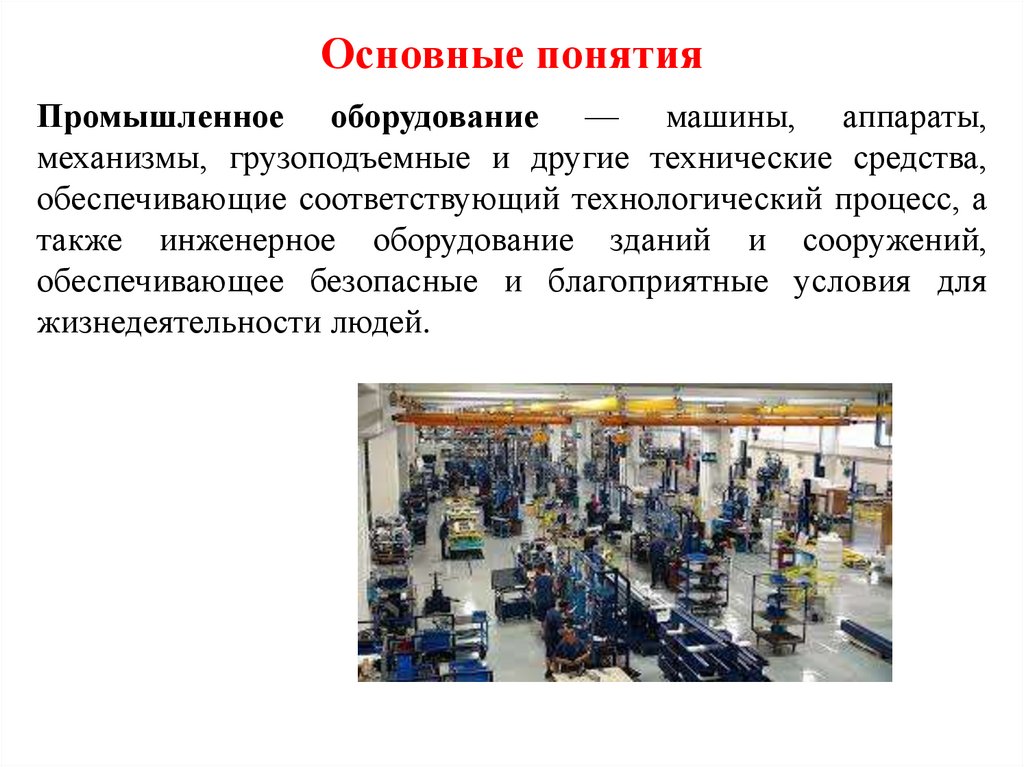

11. Основные понятия

Промышленное оборудование — машины, аппараты,
механизмы, грузоподъемные и другие технические средства,
обеспечивающие соответствующий технологический процесс, а
также инженерное оборудование зданий и сооружений,
обеспечивающее безопасные и благоприятные условия для
жизнедеятельности людей.

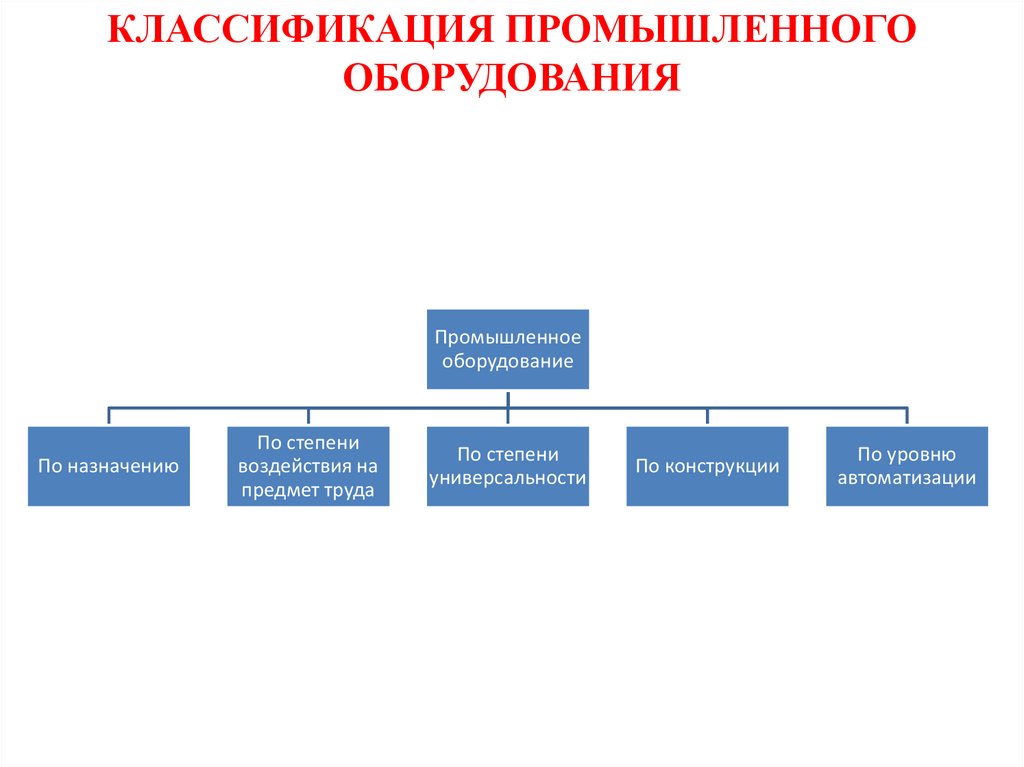

12. КЛАССИФИКАЦИЯ ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ

Промышленное
оборудование
По назначению
По степени
воздействия на
предмет труда
По степени
универсальности
По конструкции
По уровню
автоматизации

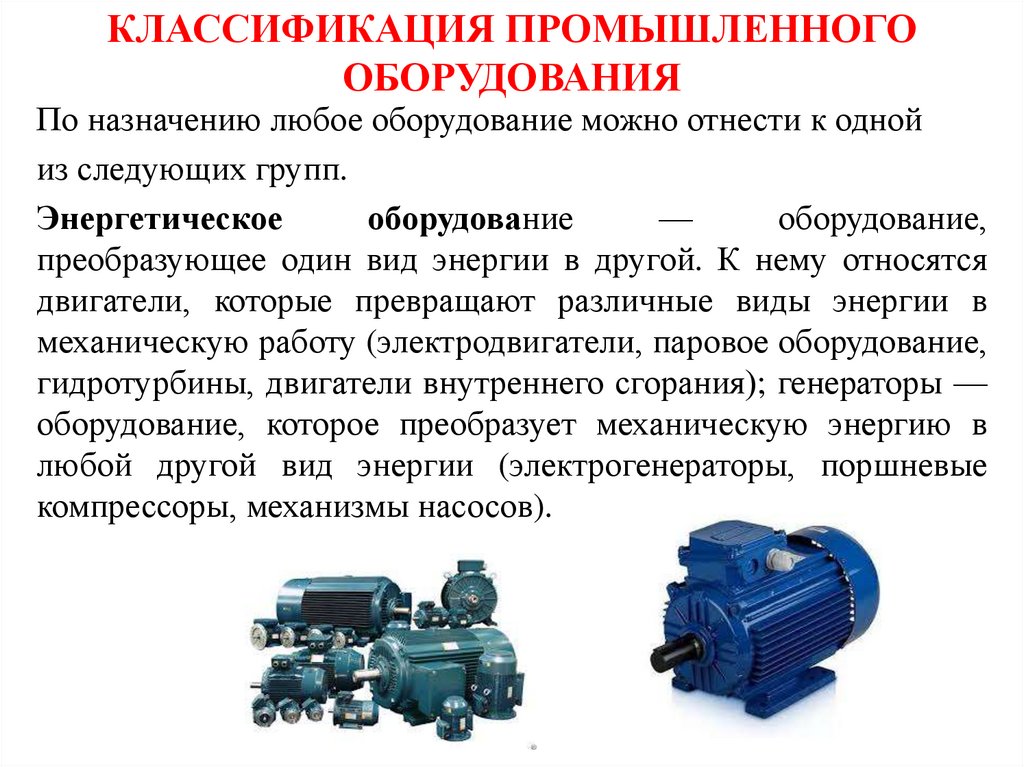

13. КЛАССИФИКАЦИЯ ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ

По назначению любое оборудование можно отнести к одной
из следующих групп.
Энергетическое
оборудование
—
оборудование,
преобразующее один вид энергии в другой. К нему относятся
двигатели, которые превращают различные виды энергии в
механическую работу (электродвигатели, паровое оборудование,
гидротурбины, двигатели внутреннего сгорания); генераторы —
оборудование, которое преобразует механическую энергию в
любой другой вид энергии (электрогенераторы, поршневые
компрессоры, механизмы насосов).

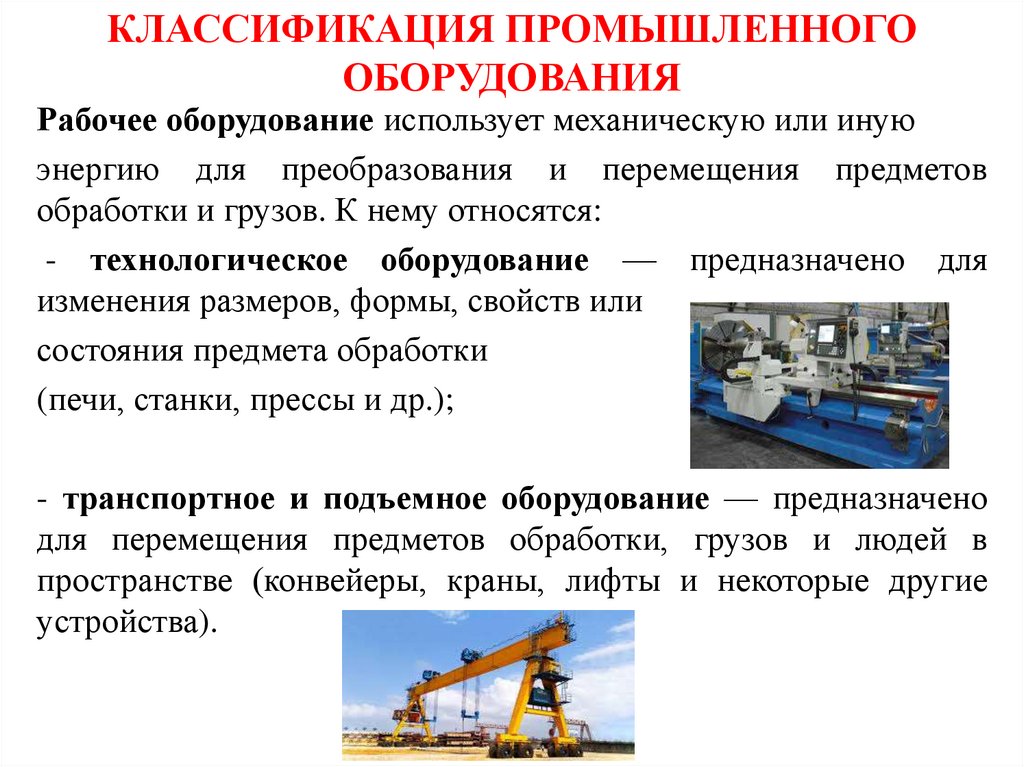

14. КЛАССИФИКАЦИЯ ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ

Рабочее оборудование использует механическую или иную
энергию для преобразования и перемещения предметов
обработки и грузов. К нему относятся:
- технологическое оборудование — предназначено для
изменения размеров, формы, свойств или
состояния предмета обработки
(печи, станки, прессы и др.);
- транспортное и подъемное оборудование — предназначено
для перемещения предметов обработки, грузов и людей в
пространстве (конвейеры, краны, лифты и некоторые другие
устройства).

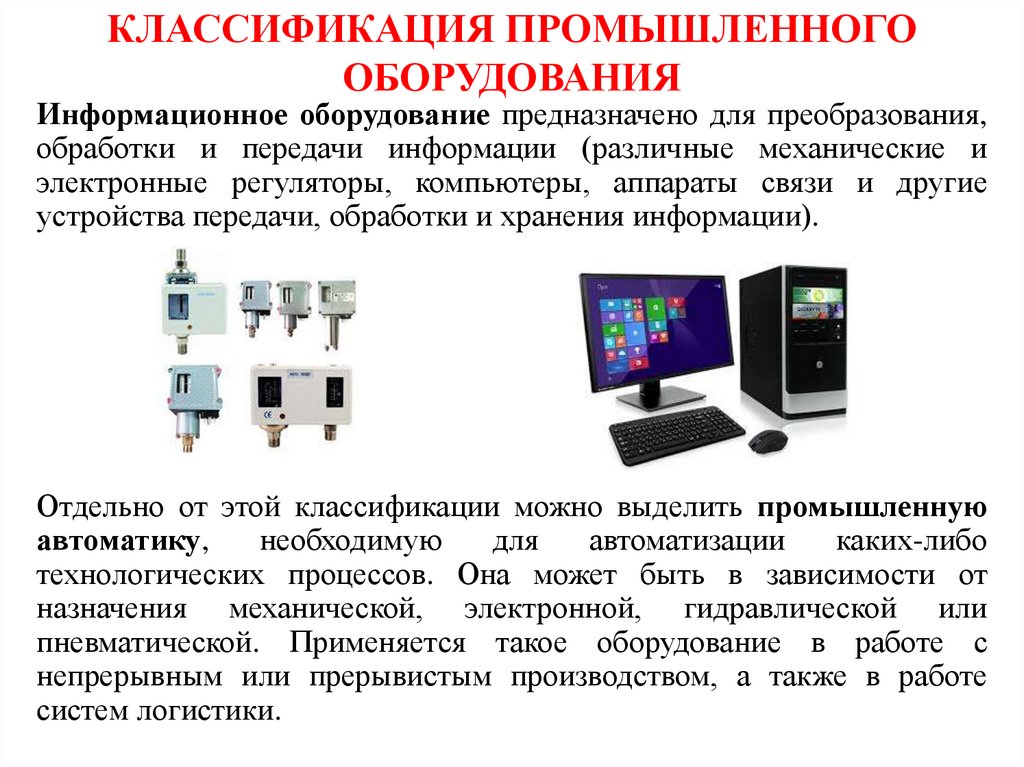

15. КЛАССИФИКАЦИЯ ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ

Информационное оборудование предназначено для преобразования,
обработки и передачи информации (различные механические и
электронные регуляторы, компьютеры, аппараты связи и другие
устройства передачи, обработки и хранения информации).
Отдельно от этой классификации можно выделить промышленную
автоматику,
необходимую
для
автоматизации
каких-либо
технологических процессов. Она может быть в зависимости от
назначения механической, электронной, гидравлической или
пневматической. Применяется такое оборудование в работе с
непрерывным или прерывистым производством, а также в работе
систем логистики.

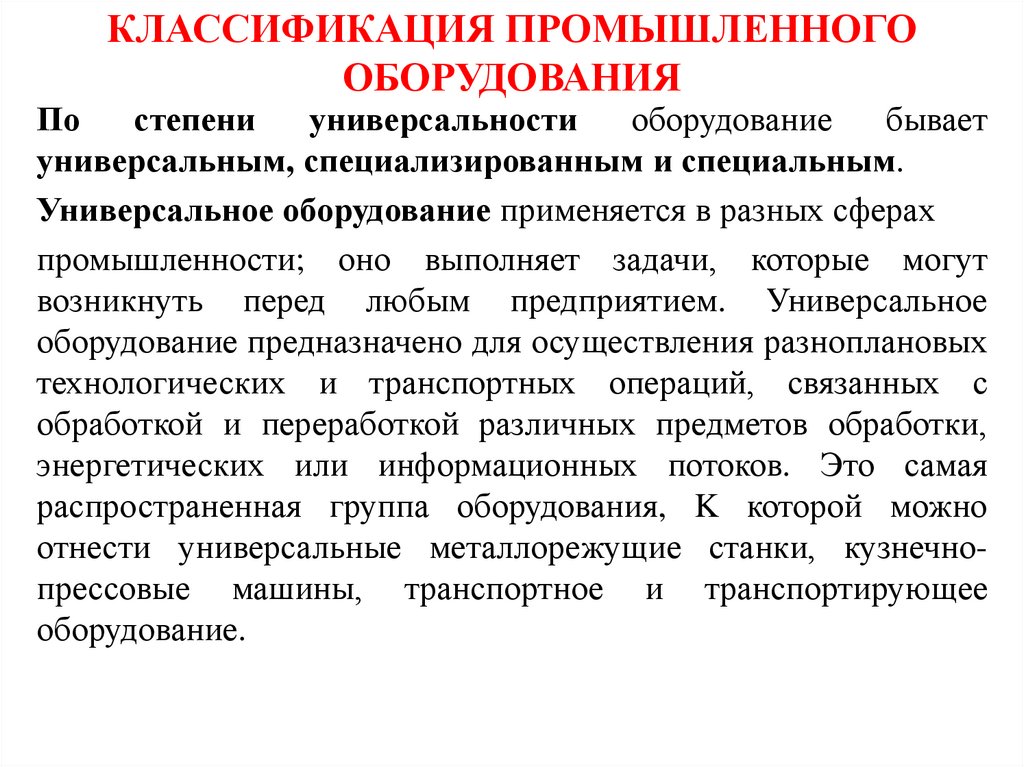

16. КЛАССИФИКАЦИЯ ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ

По
степени
универсальности
оборудование
бывает
универсальным, специализированным и специальным.
Универсальное оборудование применяется в разных сферах
промышленности; оно выполняет задачи, которые могут
возникнуть перед любым предприятием. Универсальное
оборудование предназначено для осуществления разноплановых
технологических и транспортных операций, связанных с
обработкой и переработкой различных предметов обработки,
энергетических или информационных потоков. Это самая
распространенная группа оборудования, K которой можно
отнести универсальные металлорежущие станки, кузнечнопрессовые машины, транспортное и транспортирующее
оборудование.

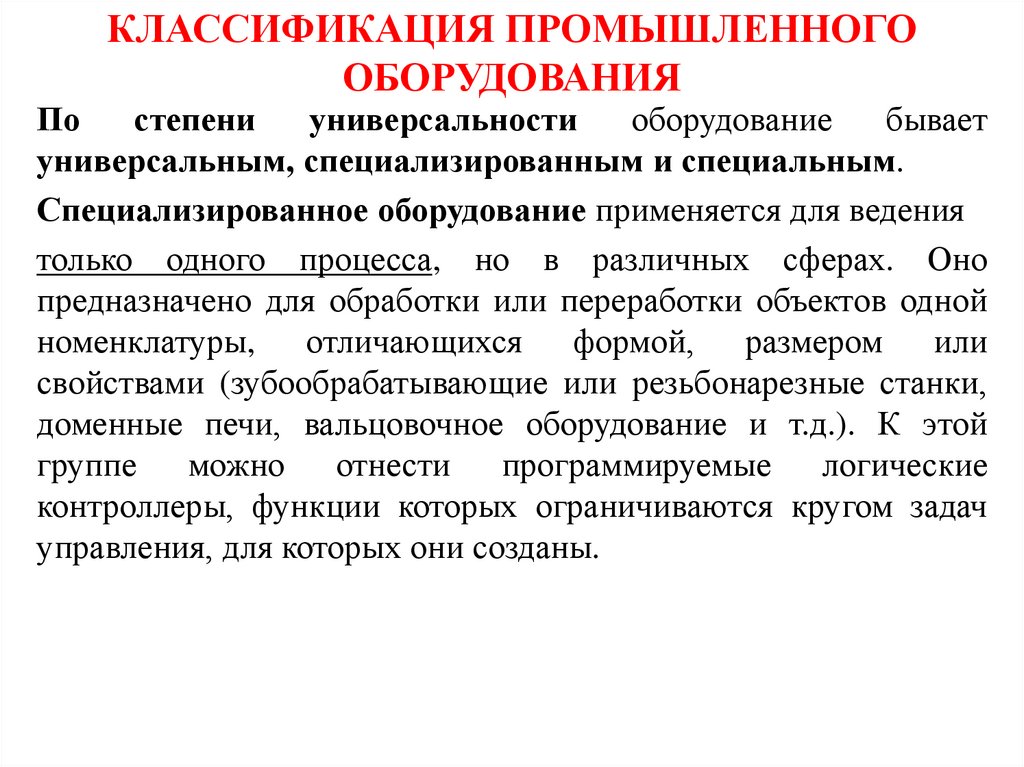

17. КЛАССИФИКАЦИЯ ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ

По
степени
универсальности
оборудование
бывает
универсальным, специализированным и специальным.
Специализированное оборудование применяется для ведения
только одного процесса, но в различных сферах. Оно
предназначено для обработки или переработки объектов одной
номенклатуры, отличающихся формой, размером или
свойствами (зубообрабатывающие или резьбонарезные станки,
доменные печи, вальцовочное оборудование и т.д.). К этой
группе можно отнести программируемые логические
контроллеры, функции которых ограничиваются кругом задач
управления, для которых они созданы.

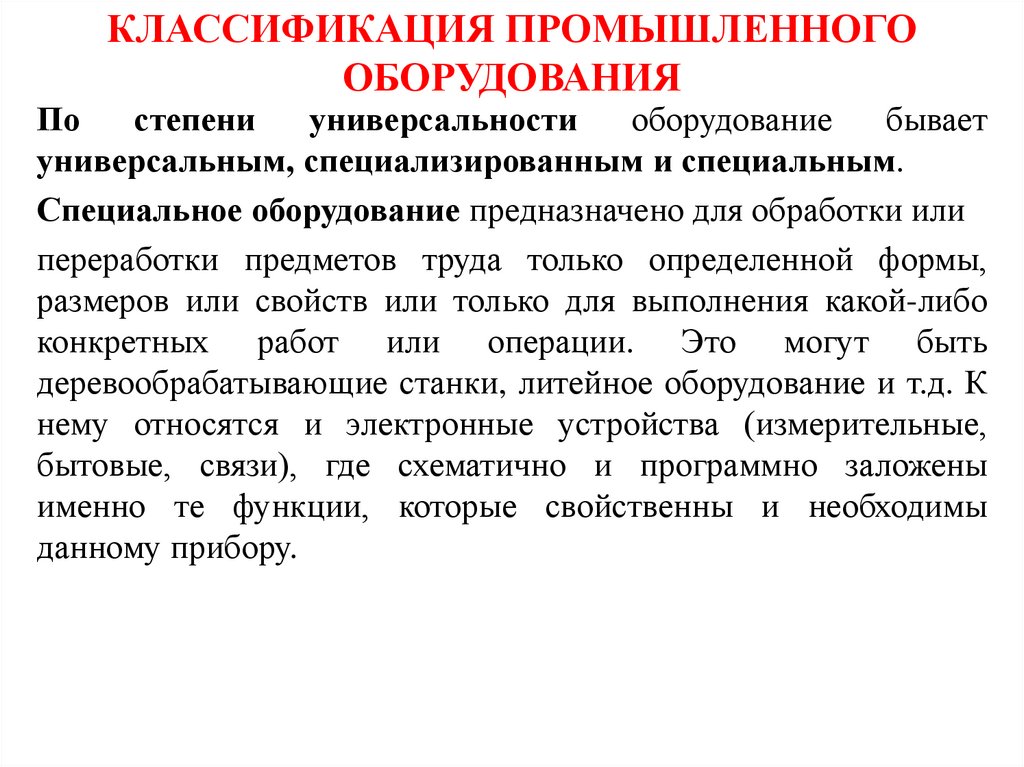

18. КЛАССИФИКАЦИЯ ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ

По
степени
универсальности
оборудование
бывает
универсальным, специализированным и специальным.
Специальное оборудование предназначено для обработки или
переработки предметов труда только определенной формы,
размеров или свойств или только для выполнения какой-либо
конкретных работ или операции. Это могут быть
деревообрабатывающие станки, литейное оборудование и т.д. К
нему относятся и электронные устройства (измерительные,
бытовые, связи), где схематично и программно заложены
именно тe функции, которые свойственны и необходимы
данному прибору.

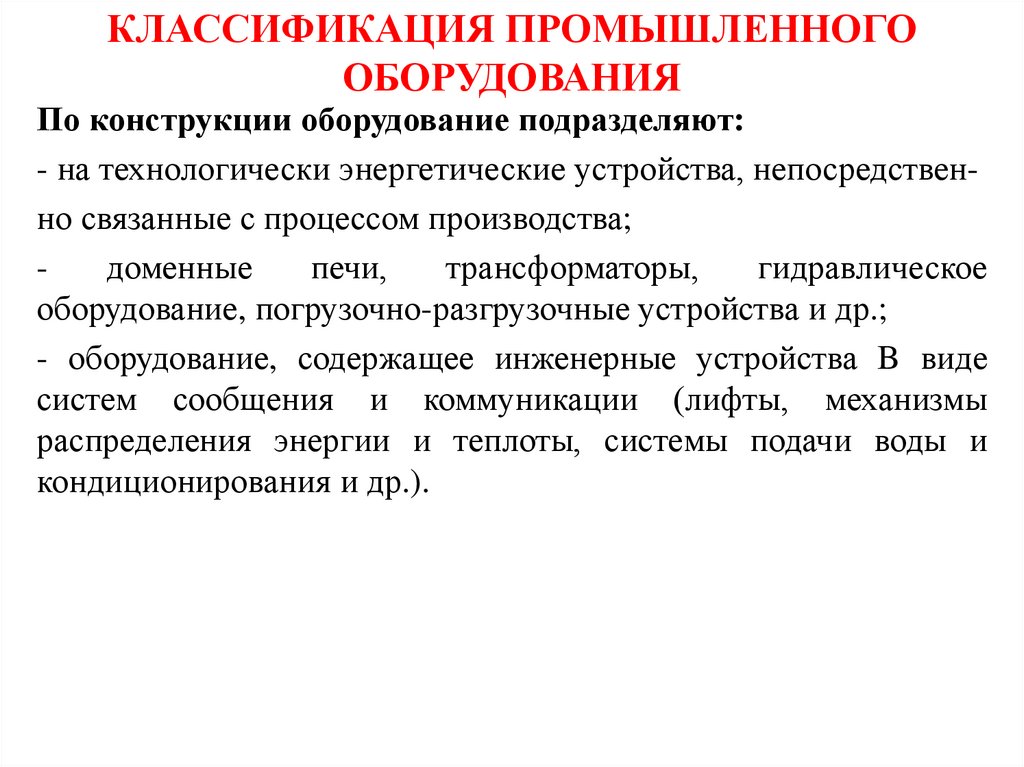

19. КЛАССИФИКАЦИЯ ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ

По конструкции оборудование подразделяют:
- на технологически энергетические устройства, непосредственно связанные с процессом производства;
доменные
печи,
трансформаторы,
гидравлическое
оборудование, погрузочно-разгрузочные устройства и др.;
- оборудование, содержащее инженерные устройства B виде
систем сообщения и коммуникации (лифты, механизмы
распределения энергии и теплоты, системы подачи воды и
кондиционирования и др.).

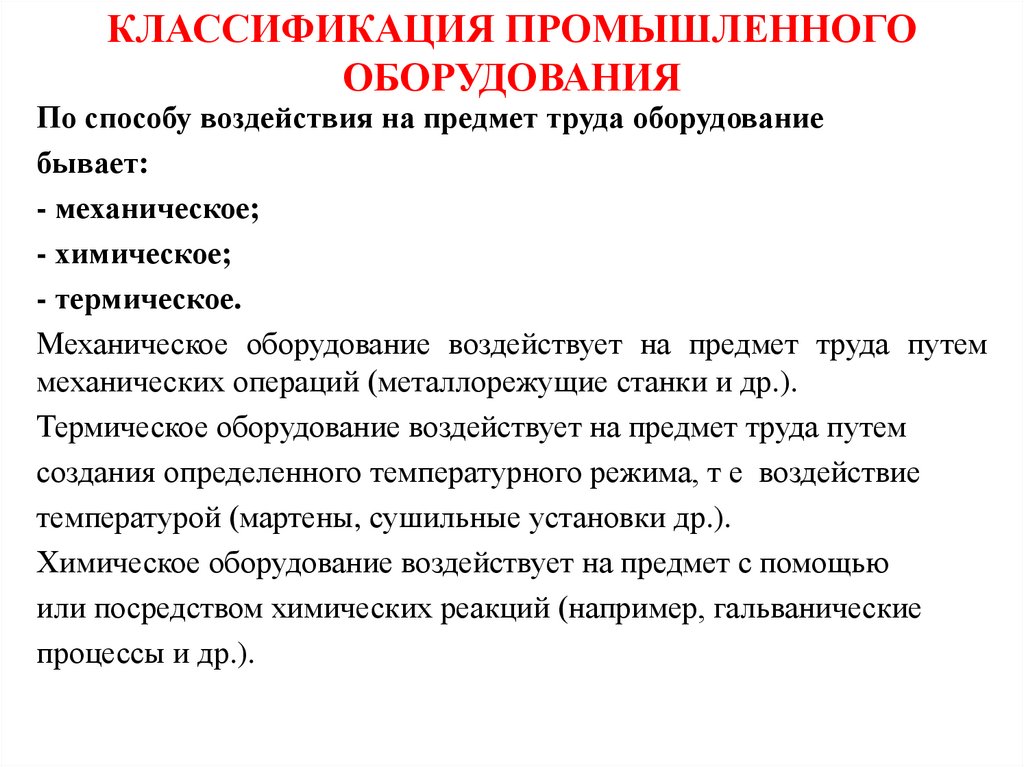

20. КЛАССИФИКАЦИЯ ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ

По способу воздействия на предмет труда оборудование
бывает:
- механическое;
- химическое;
- термическое.
Механическое оборудование воздействует на предмет труда путем
механических операций (металлорежущие станки и др.).
Термическое оборудование воздействует на предмет труда путем
создания определенного температурного режима, т е воздействие
температурой (мартены, сушильные установки др.).
Химическое оборудование воздействует на предмет с помощью
или посредством химических реакций (например, гальванические
процессы и др.).

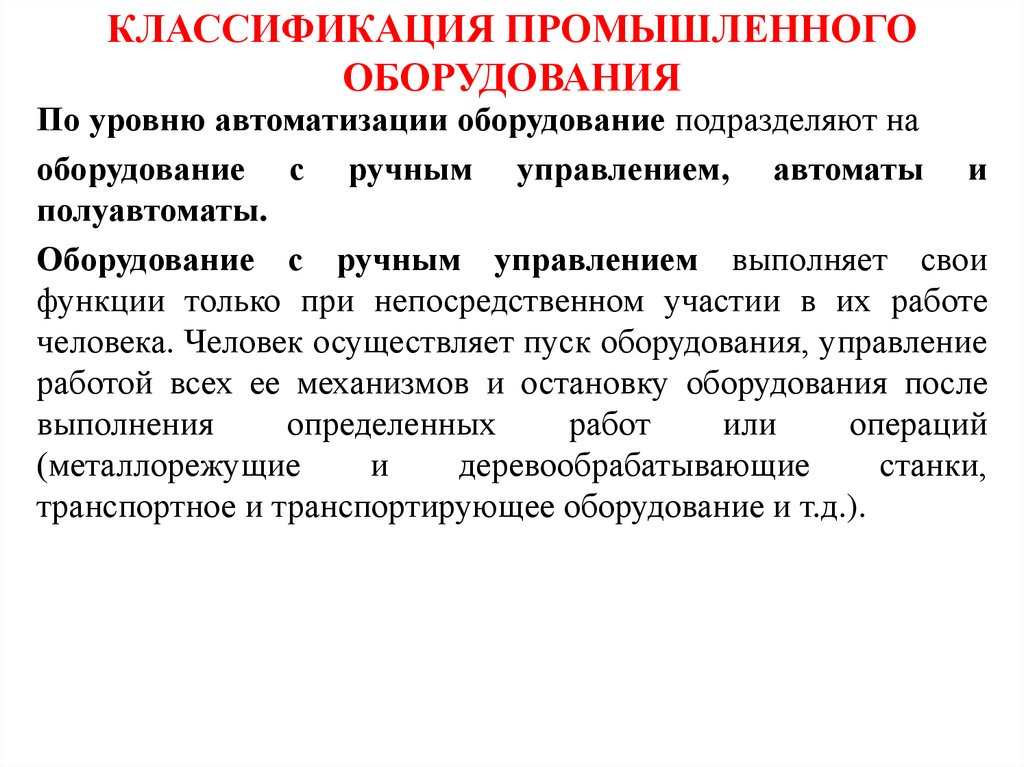

21. КЛАССИФИКАЦИЯ ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ

По уровню автоматизации оборудование подразделяют на
оборудование с ручным управлением, автоматы и
полуавтоматы.
Оборудование с ручным управлением выполняет свои
функции только при непосредственном участии в их работе
человека. Человек осуществляет пуск оборудования, управление
работой всех ее механизмов и остановку оборудования после
выполнения
определенных
работ
или
операций
(металлорежущие
и
деревообрабатывающие
станки,
транспортное и транспортирующее оборудование и т.д.).

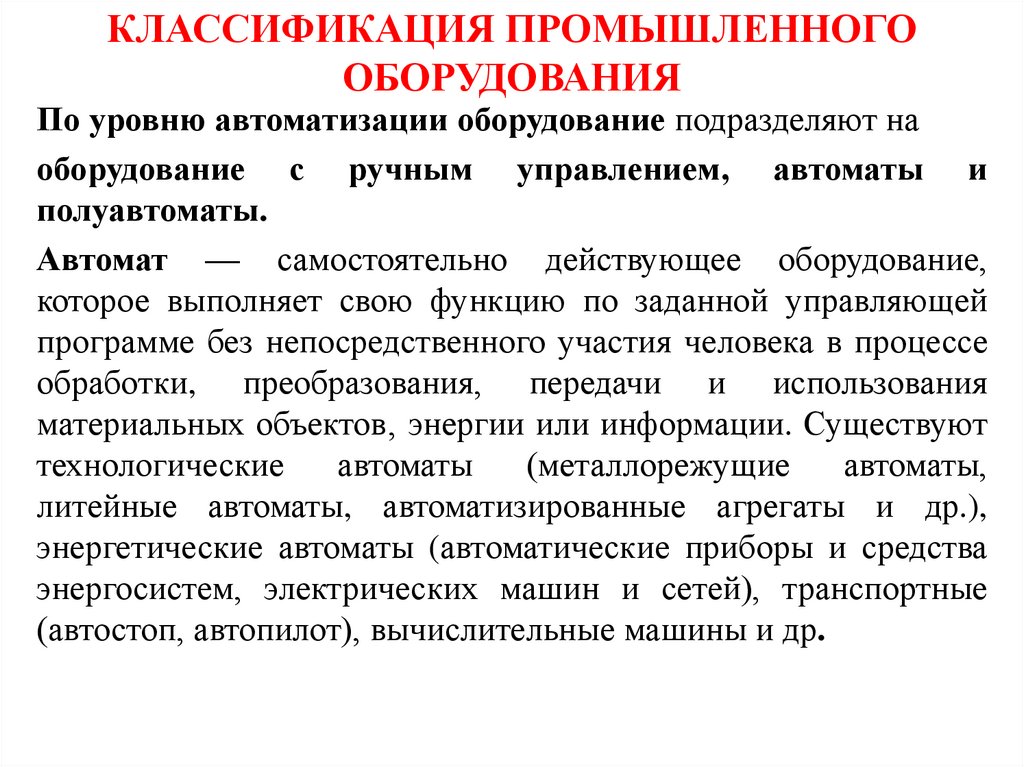

22. КЛАССИФИКАЦИЯ ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ

По уровню автоматизации оборудование подразделяют на
оборудование с ручным управлением, автоматы и
полуавтоматы.
Автомат — самостоятельно действующее оборудование,
которое выполняет свою функцию по заданной управляющей
программе без непосредственного участия человека в процессе
обработки, преобразования, передачи и использования
материальных объектов‚ энергии или информации. Существуют
технологические
автоматы
(металлорежущие
автоматы,
литейные автоматы, автоматизированные агрегаты и др.),
энергетические автоматы (автоматические приборы и средства
энергосистем, электрических машин и сетей), транспортные
(автостоп, автопилот), вычислительные машины и др.

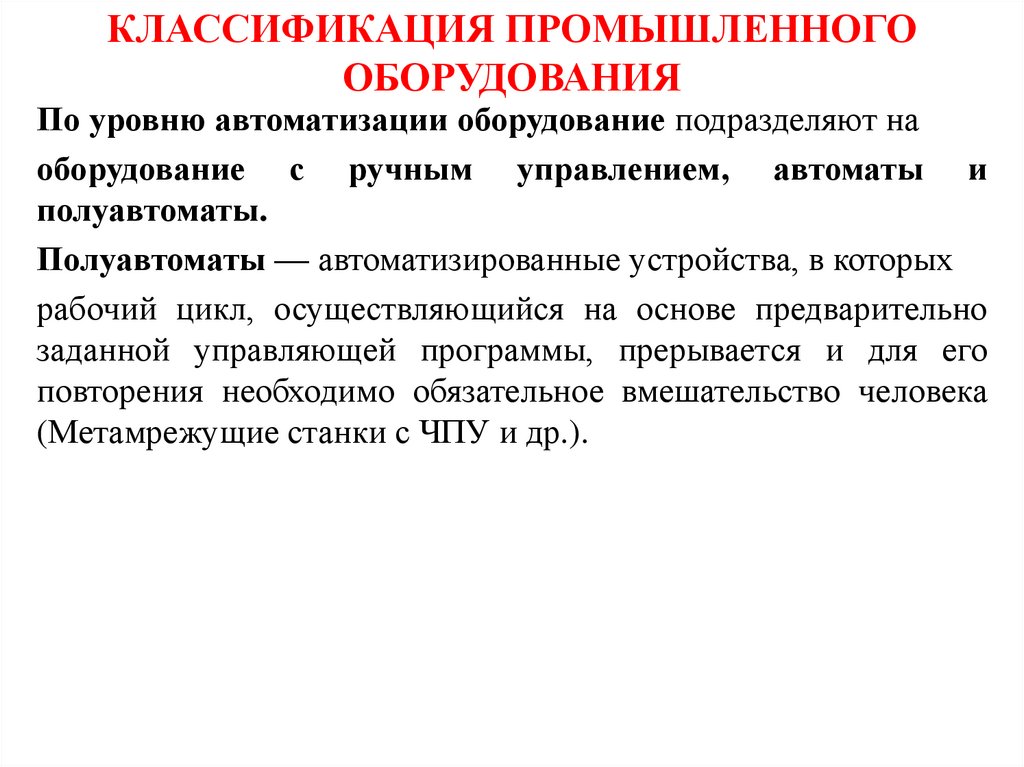

23. КЛАССИФИКАЦИЯ ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ

По уровню автоматизации оборудование подразделяют на
оборудование с ручным управлением, автоматы и
полуавтоматы.
Полуавтоматы — автоматизированные устройства, в которых
рабочий цикл, осуществляющийся на основе предварительно
заданной управляющей программы, прерывается и для его
повторения необходимо обязательное вмешательство человека
(Метамрежущие станки с ЧПУ и др.).

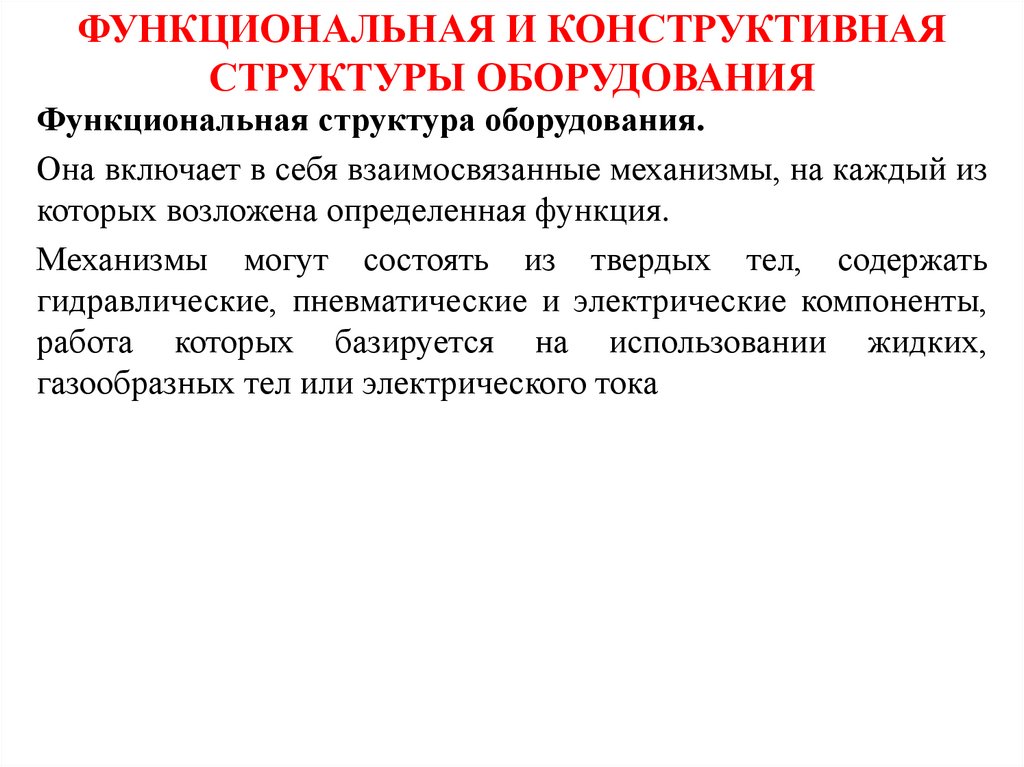

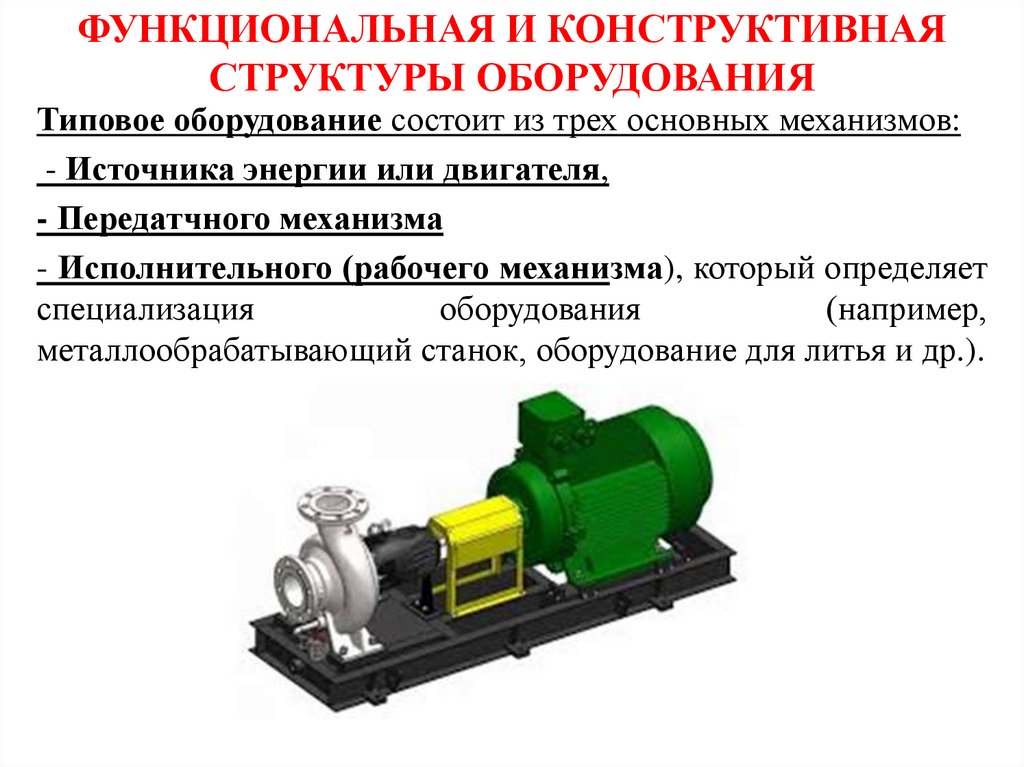

24. ФУНКЦИОНАЛЬНАЯ И КОНСТРУКТИВНАЯ СТРУКТУРЫ ОБОРУДОВАНИЯ

Функциональная структура оборудования.
Она включает в себя взаимосвязанные механизмы, на каждый из
которых возложена определенная функция.
Механизмы могут состоять из твердых тел, содержать
гидравлические, пневматические и электрические компоненты,
работа которых базируется на использовании жидких,
газообразных тел или электрического тока

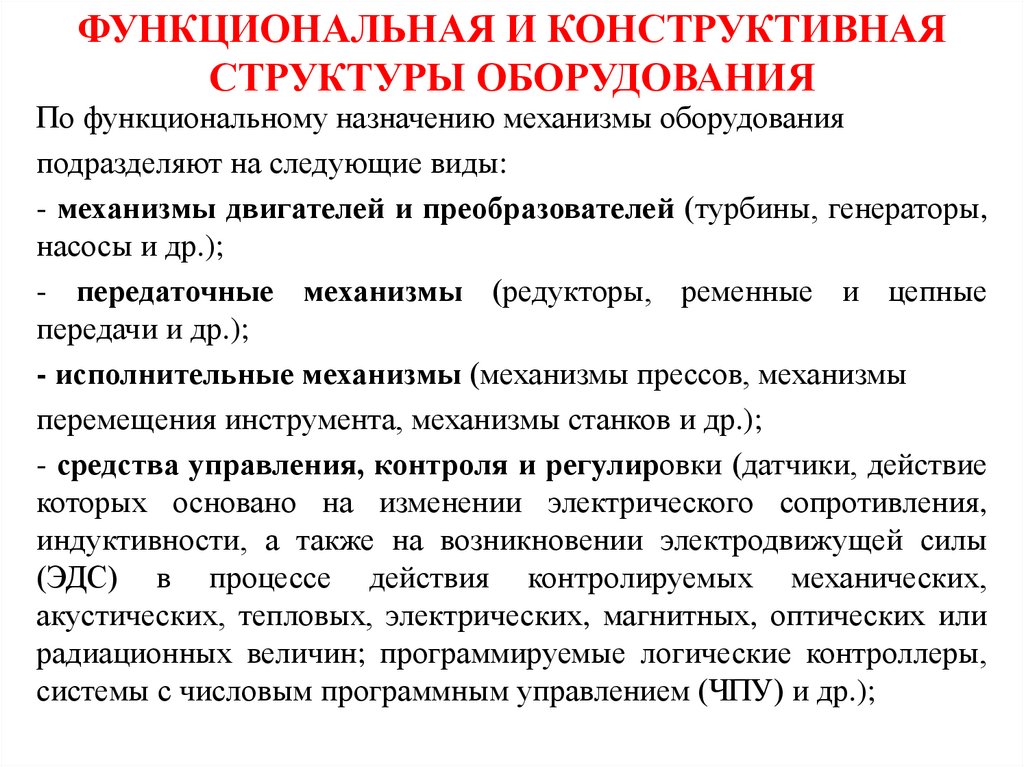

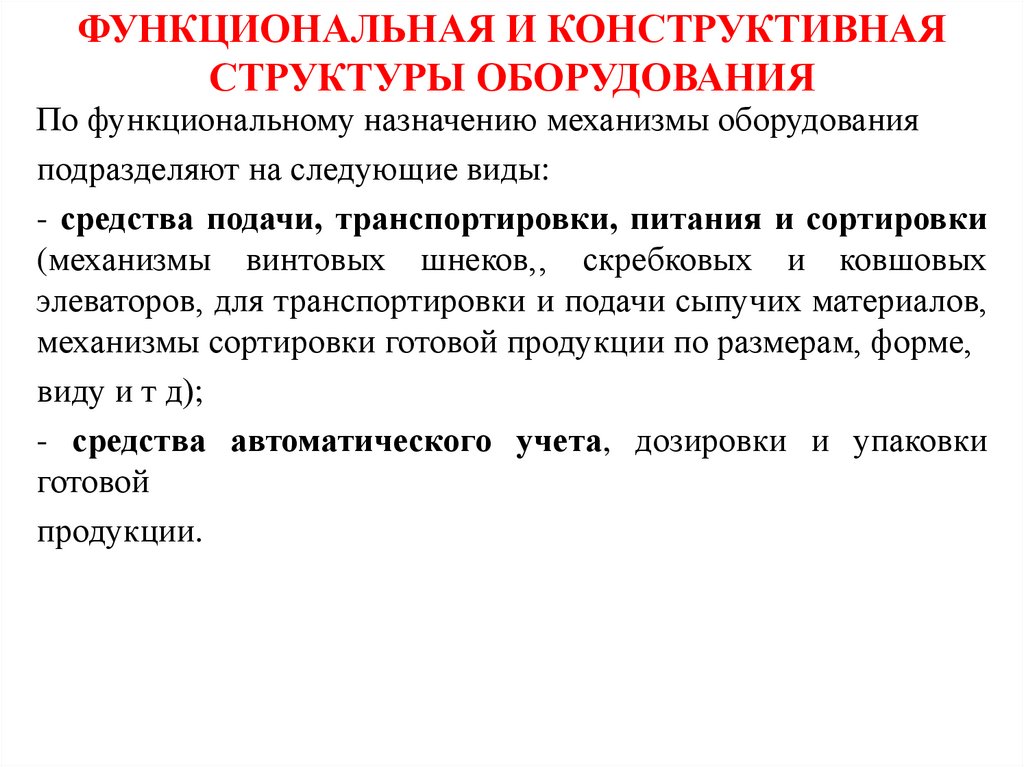

25. ФУНКЦИОНАЛЬНАЯ И КОНСТРУКТИВНАЯ СТРУКТУРЫ ОБОРУДОВАНИЯ

По функциональному назначению механизмы оборудования
подразделяют на следующие виды:
- механизмы двигателей и преобразователей (турбины, генераторы,
насосы и др.);
- передаточные механизмы (редукторы, ременные и цепные
передачи и др.);
- исполнительные механизмы (механизмы прессов, механизмы
перемещения инструмента, механизмы станков и др.);
- средства управления, контроля и регулировки (датчики, действие
которых основано на изменении электрического сопротивления,
индуктивности, а также на возникновении электродвижущей силы
(ЭДС) в процессе действия контролируемых механических,
акустических, тепловых, электрических, магнитных, оптических или
радиационных величин; программируемые логические контроллеры,
системы с числовым программным управлением (ЧПУ) и др.);

26. ФУНКЦИОНАЛЬНАЯ И КОНСТРУКТИВНАЯ СТРУКТУРЫ ОБОРУДОВАНИЯ

По функциональному назначению механизмы оборудования
подразделяют на следующие виды:
- средства подачи, транспортировки, питания и сортировки
(механизмы винтовых шнеков,‚ скребковых и ковшовых
элеваторов, для транспортировки и подачи сыпучих материалов,
механизмы сортировки готовой продукции по размерам, форме,
виду и т д);
- средства автоматического учета, дозировки и упаковки
готовой
продукции.

27. ФУНКЦИОНАЛЬНАЯ И КОНСТРУКТИВНАЯ СТРУКТУРЫ ОБОРУДОВАНИЯ

Типовое оборудование состоит из трех основных механизмов:
- Источника энергии или двигателя,
- Передатчного механизма
- Исполнительного (рабочего механизма), который определяет
специализация
оборудования
(например,
металлообрабатывающий станок, оборудование для литья и др.).

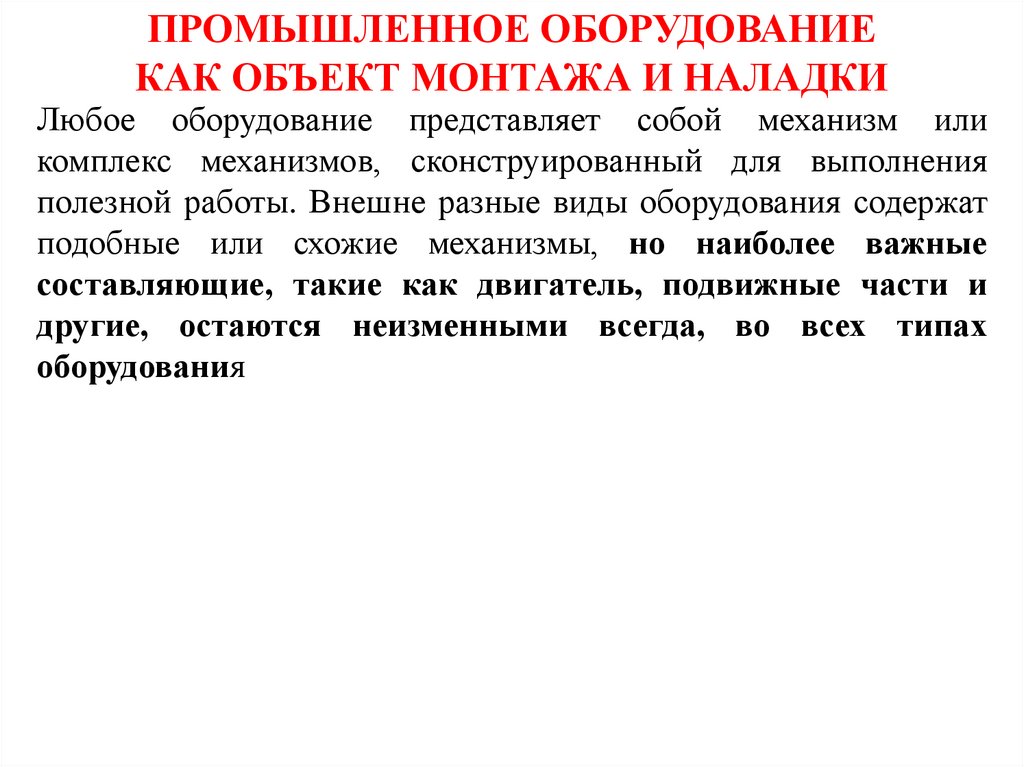

28. ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ КАК ОБЪЕКТ МОНТАЖА И НАЛАДКИ

Любое оборудование представляет собой механизм или
комплекс механизмов, сконструированный для выполнения
полезной работы. Внешне разные виды оборудования содержат
подобные или схожие механизмы, но наиболее важные
составляющие, такие как двигатель, подвижные части и
другие, остаются неизменными всегда, во всех типах
оборудования

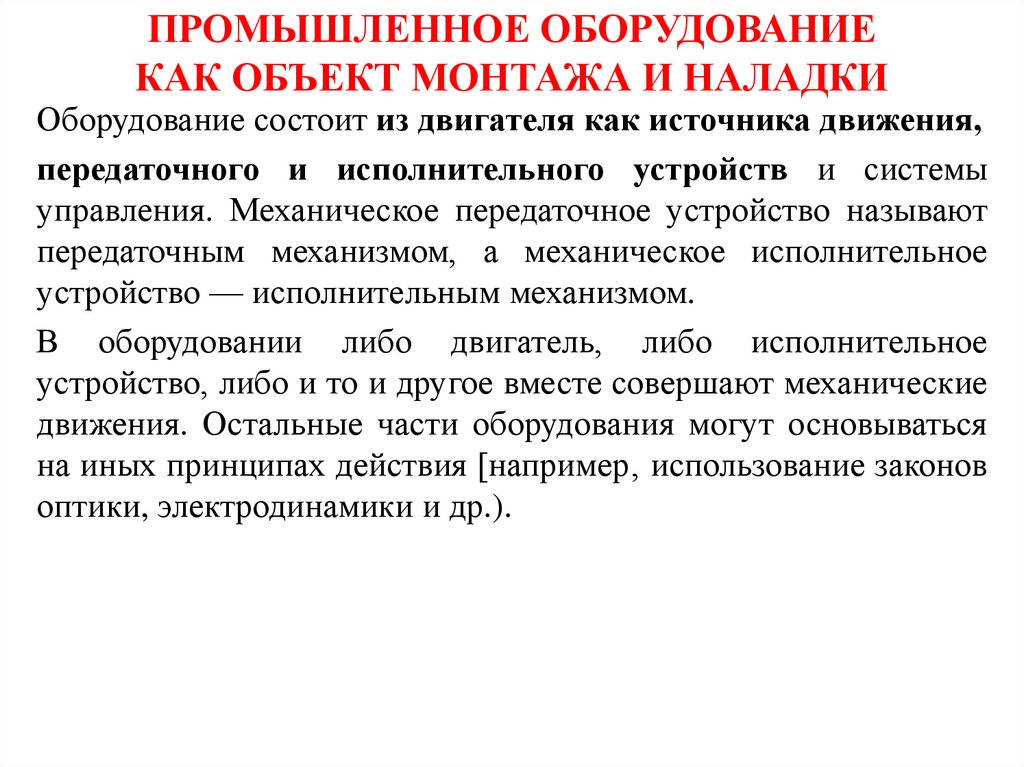

29. ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ КАК ОБЪЕКТ МОНТАЖА И НАЛАДКИ

Оборудование состоит из двигателя как источника движения,
передаточного и исполнительного устройств и системы
управления. Механическое передаточное устройство называют
передаточным механизмом, а механическое исполнительное
устройство — исполнительным механизмом.
В оборудовании либо двигатель, либо исполнительное
устройство, либо и то и другое вместе совершают механические
движения. Остальные части оборудования могут основываться
на иных принципах действия [например‚ использование законов
оптики, электродинамики и др.).
