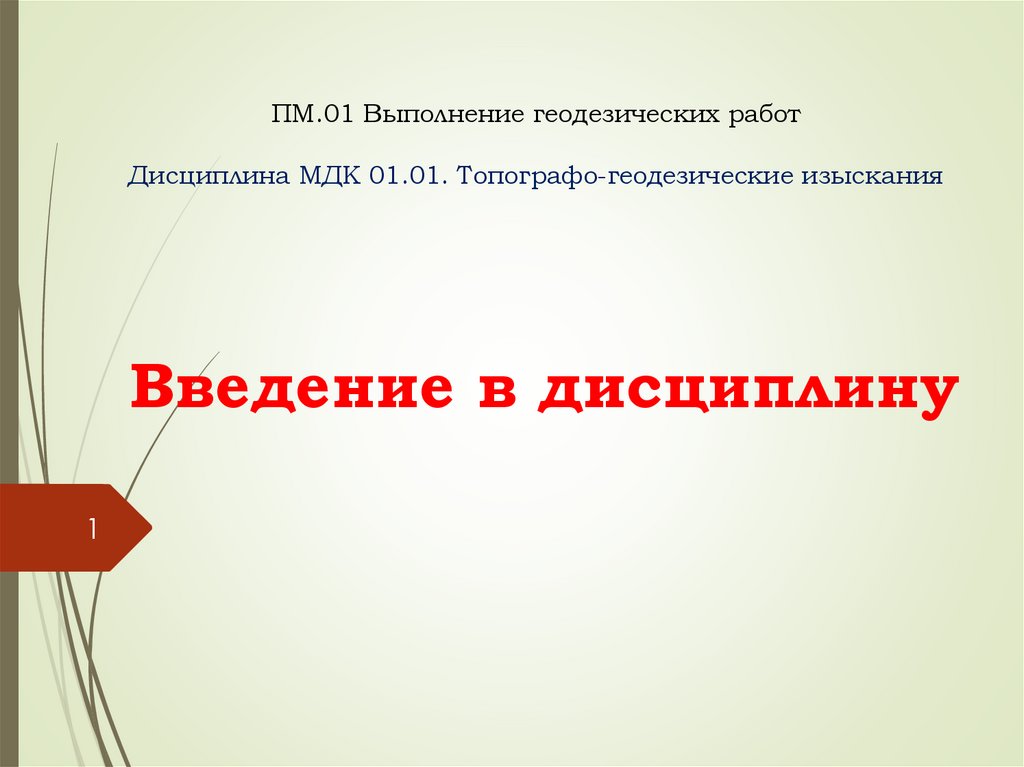

Введение в дисциплину. Выполнение геодезических работ

1. Введение в дисциплину

ПМ.01 Выполнение геодезических работ
Дисциплина МДК 01.01. Топографо-геодезические изыскания
Введение в дисциплину
1

2.

2

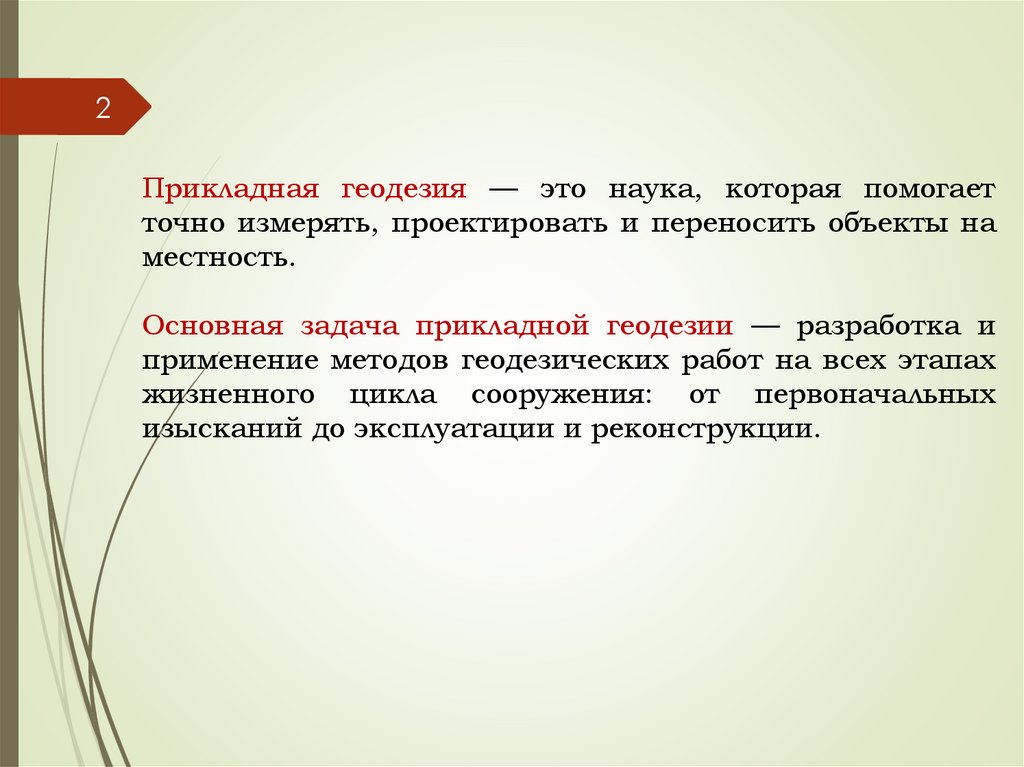

Прикладная геодезия — это наука, которая помогает
точно измерять, проектировать и переносить объекты на
местность.
Основная задача прикладной геодезии — разработка и
применение методов геодезических работ на всех этапах
жизненного цикла сооружения: от первоначальных
изысканий до эксплуатации и реконструкции.

3.

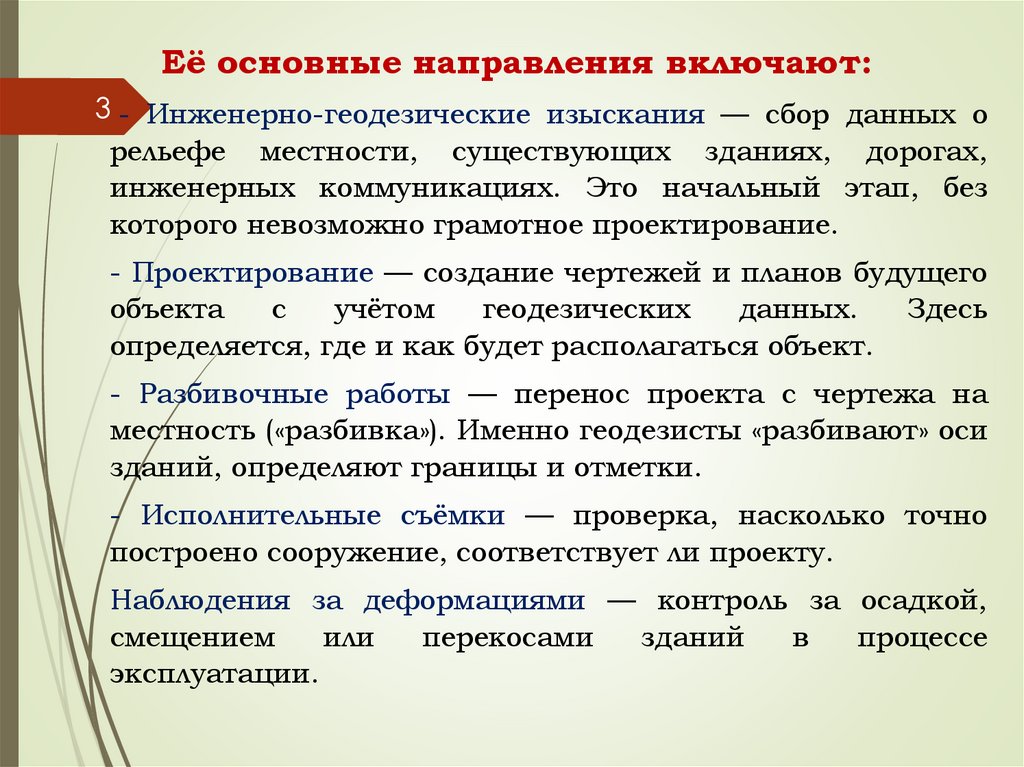

Её основные направления включают:
3 - Инженерно-геодезические изыскания — сбор данных о
рельефе местности, существующих зданиях, дорогах,
инженерных коммуникациях. Это начальный этап, без
которого невозможно грамотное проектирование.
- Проектирование — создание чертежей и планов будущего
объекта
с
учётом
геодезических
данных.
Здесь
определяется, где и как будет располагаться объект.
- Разбивочные работы — перенос проекта с чертежа на
местность («разбивка»). Именно геодезисты «разбивают» оси
зданий, определяют границы и отметки.
- Исполнительные съёмки — проверка, насколько точно
построено сооружение, соответствует ли проекту.
Наблюдения за деформациями — контроль за осадкой,
смещением
или
перекосами
зданий
в
процессе
эксплуатации.

4.

4

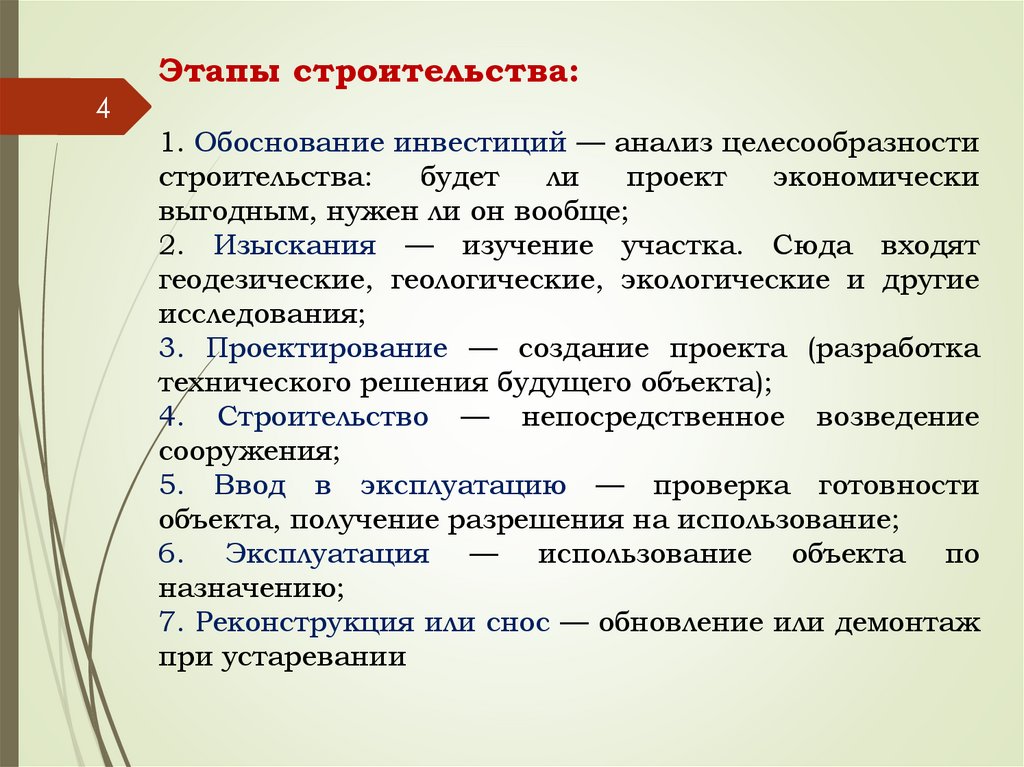

Этапы строительства:
1. Обоснование инвестиций — анализ целесообразности
строительства:
будет
ли
проект
экономически
выгодным, нужен ли он вообще;
2. Изыскания — изучение участка. Сюда входят
геодезические, геологические, экологические и другие
исследования;
3. Проектирование — создание проекта (разработка
технического решения будущего объекта);
4. Строительство — непосредственное возведение
сооружения;
5. Ввод в эксплуатацию — проверка готовности
объекта, получение разрешения на использование;
6. Эксплуатация — использование объекта по
назначению;
7. Реконструкция или снос — обновление или демонтаж
при устаревании

5. Общие сведение о проектировании Строительство и реконструкция населенных пунктов (городов, поселков, сел) и промышленных

5

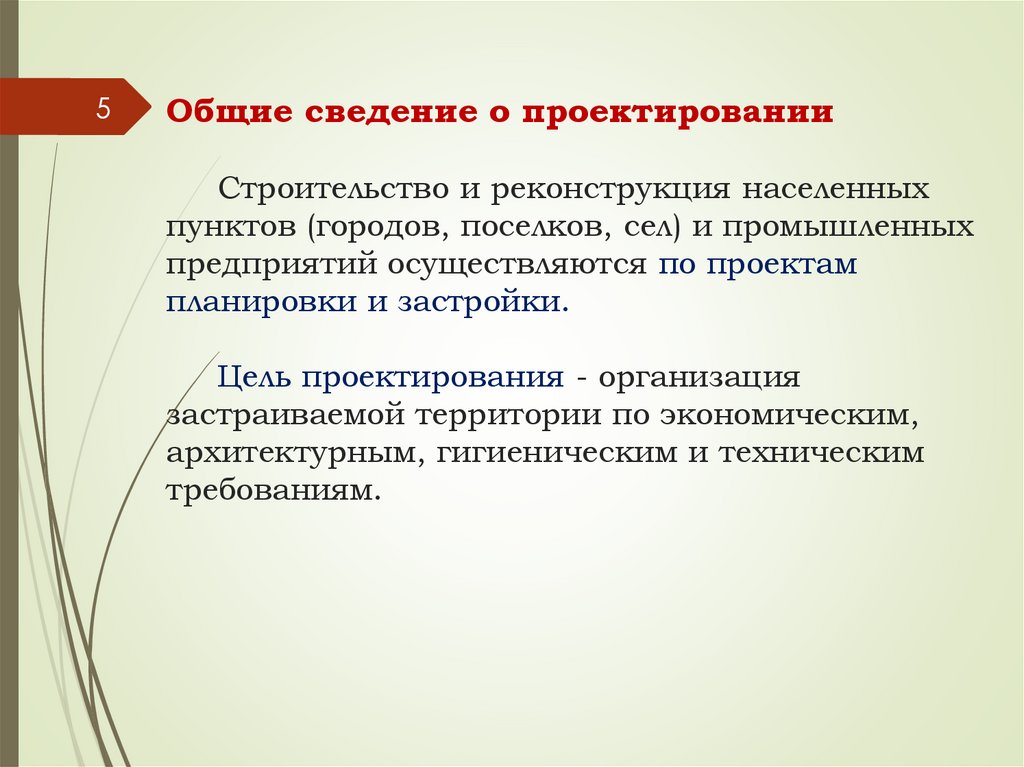

Общие сведение о проектировании
Строительство и реконструкция населенных
пунктов (городов, поселков, сел) и промышленных
предприятий осуществляются по проектам
планировки и застройки.
Цель проектирования - организация
застраиваемой территории по экономическим,
архитектурным, гигиеническим и техническим
требованиям.

6.

6

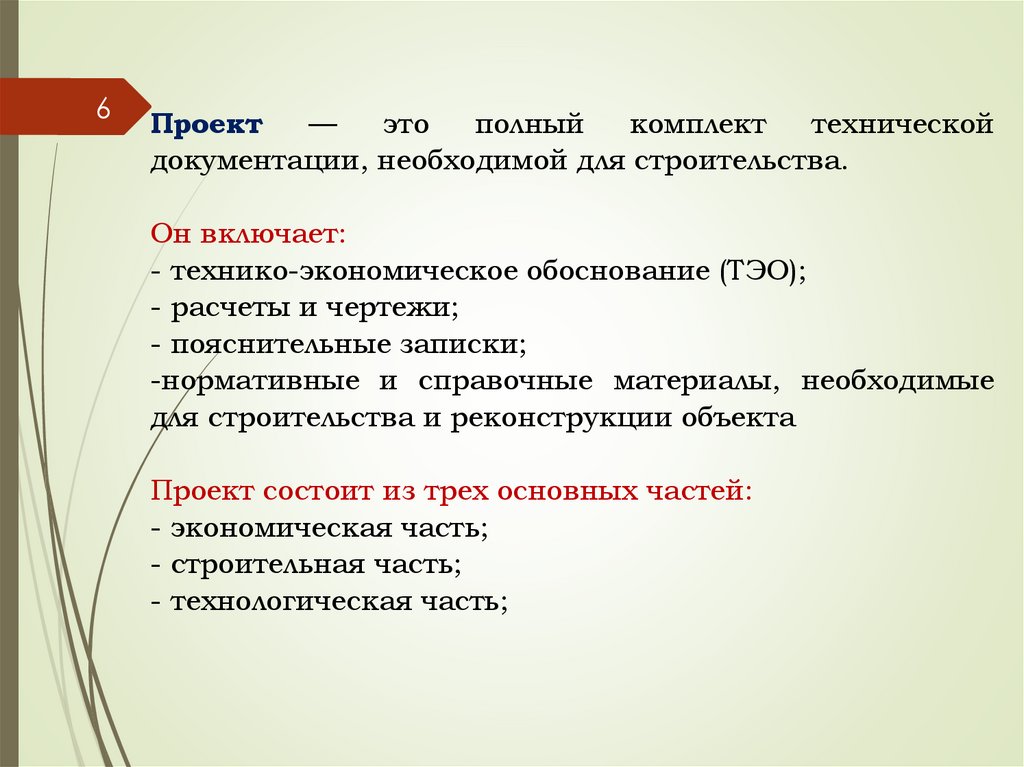

Проект
—
это
полный
комплект
технической
документации, необходимой для строительства.
Он включает:
- технико-экономическое обоснование (ТЭО);
- расчеты и чертежи;
- пояснительные записки;
-нормативные и справочные материалы, необходимые
для строительства и реконструкции объекта
Проект состоит из трех основных частей:
- экономическая часть;
- строительная часть;
- технологическая часть;

7.

7

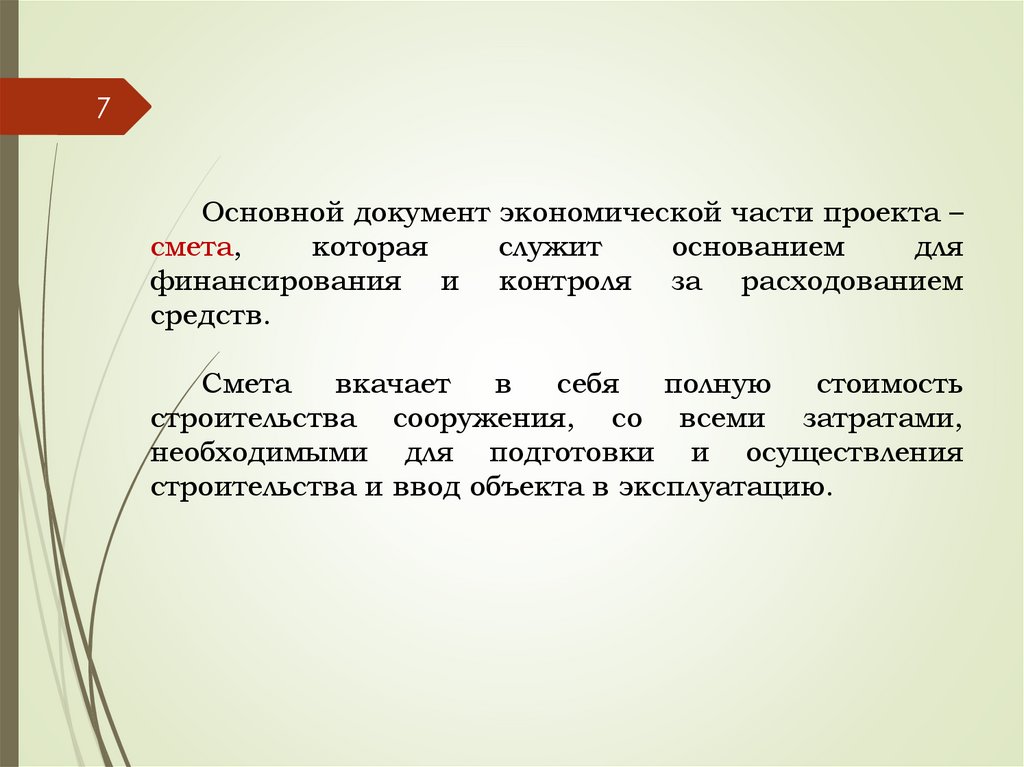

Основной документ экономической части проекта –
смета,
которая
служит
основанием
для
финансирования и контроля за расходованием
средств.
Смета
вкачает
в
себя
полную
стоимость
строительства сооружения, со всеми затратами,
необходимыми для подготовки и осуществления
строительства и ввод объекта в эксплуатацию.

8.

8

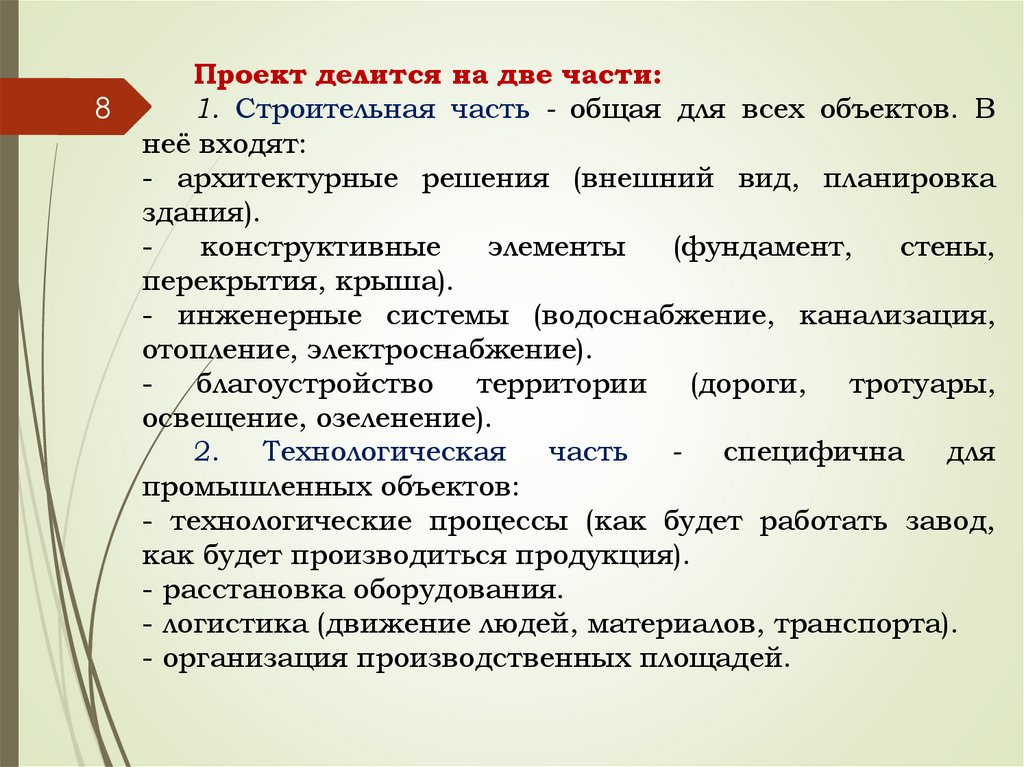

Проект делится на две части:
1. Строительная часть - общая для всех объектов. В
неё входят:
- архитектурные решения (внешний вид, планировка
здания).
конструктивные
элементы
(фундамент,
стены,
перекрытия, крыша).
- инженерные системы (водоснабжение, канализация,
отопление, электроснабжение).
благоустройство
территории
(дороги,
тротуары,
освещение, озеленение).
2. Технологическая часть специфична
для
промышленных объектов:
- технологические процессы (как будет работать завод,
как будет производиться продукция).
- расстановка оборудования.
- логистика (движение людей, материалов, транспорта).
- организация производственных площадей.

9.

9
За весь проект отвечает главный инженер проекта (ГИП)
— специалист, координирующий работу всех разделов.
Процесс проектирования проходит поэтапно:
подготовка
исходных
данных
—
проводятся
топографическая съёмка и изыскания.
- разработка генерального плана — определяется
расположение
зданий,
дорог,
зон
озеленения,
инженерных сетей.
- вертикальная планировка — проектируется изменение
рельефа: срезка грунта, насыпь, организация уклонов для
отвода воды.
- разбивка осей зданий — определяются точные места
под фундаменты и конструкции.
- проектирование инженерных сетей — прокладка
водопровода, канализации, электрокабелей и других
коммуникаций.
- оформление чертежей и документации — завершающий
этап, когда все решения фиксируются в официальных
документах.

10.

10

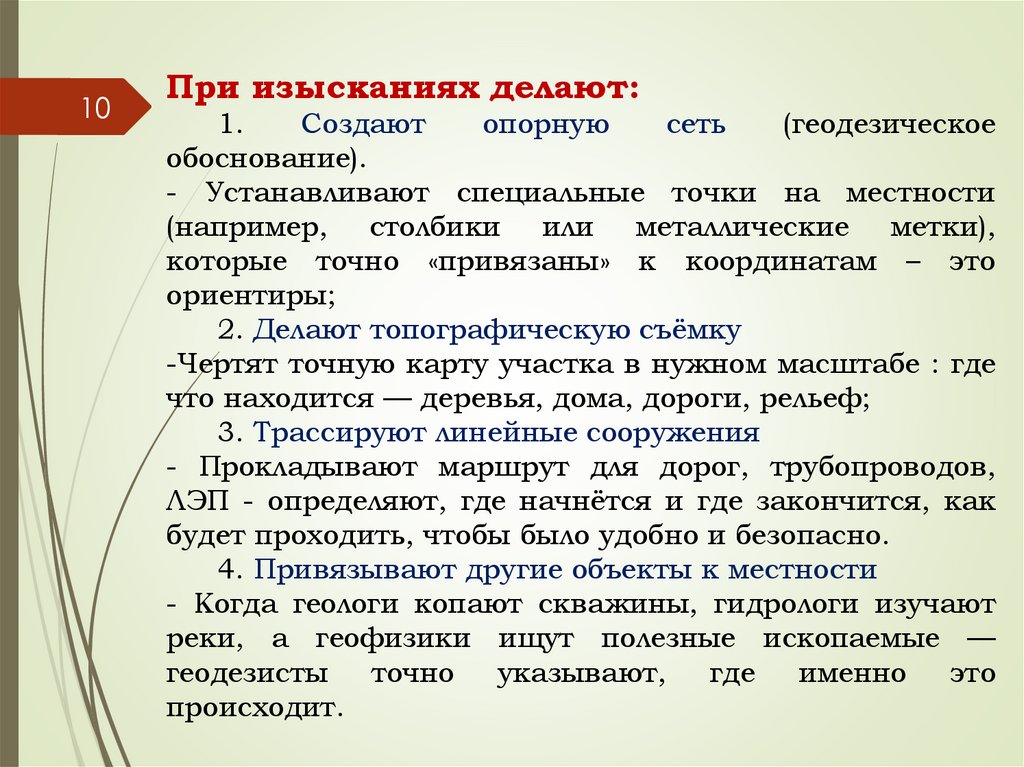

При изысканиях делают:
1.
Создают
опорную
сеть
(геодезическое
обоснование).
- Устанавливают специальные точки на местности
(например, столбики или металлические метки),
которые точно «привязаны» к координатам – это
ориентиры;
2. Делают топографическую съёмку
-Чертят точную карту участка в нужном масштабе : где
что находится — деревья, дома, дороги, рельеф;
3. Трассируют линейные сооружения
- Прокладывают маршрут для дорог, трубопроводов,
ЛЭП - определяют, где начнётся и где закончится, как
будет проходить, чтобы было удобно и безопасно.
4. Привязывают другие объекты к местности
- Когда геологи копают скважины, гидрологи изучают
реки, а геофизики ищут полезные ископаемые —
геодезисты
точно
указывают,
где
именно
это
происходит.

11.

11

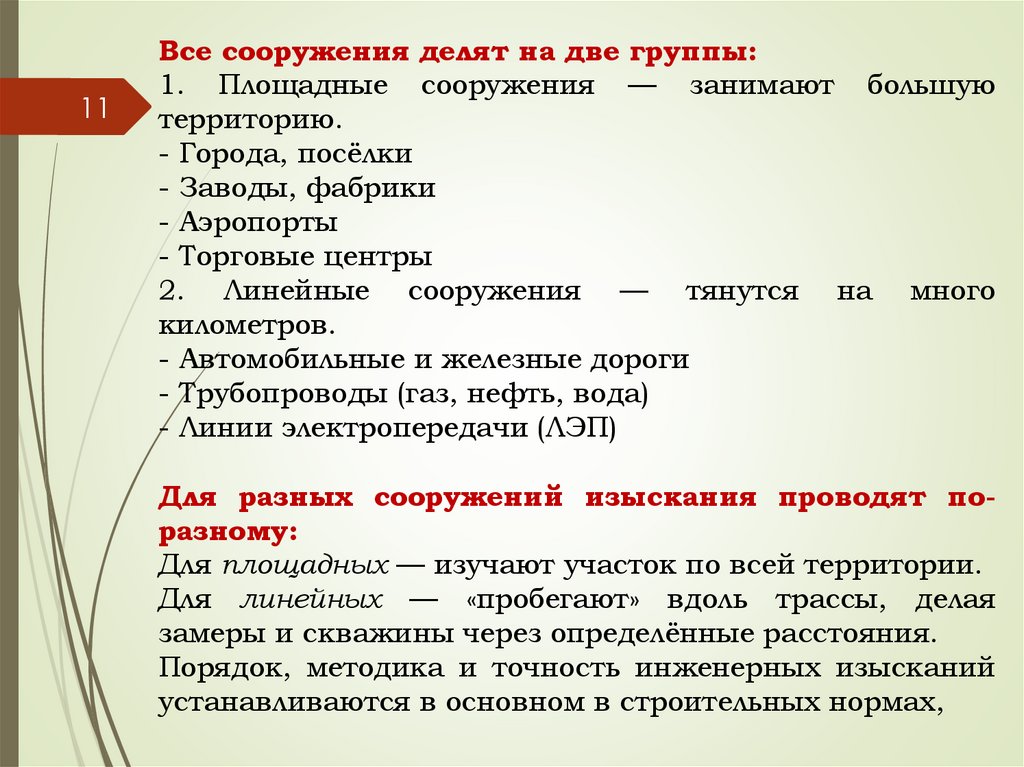

Все сооружения делят на две группы:
1. Площадные сооружения — занимают большую
территорию.
- Города, посёлки
- Заводы, фабрики
- Аэропорты
- Торговые центры
2. Линейные сооружения — тянутся на много
километров.
- Автомобильные и железные дороги
- Трубопроводы (газ, нефть, вода)
- Линии электропередачи (ЛЭП)
Для разных сооружений изыскания проводят поразному:
Для площадных — изучают участок по всей территории.
Для линейных — «пробегают» вдоль трассы, делая
замеры и скважины через определённые расстояния.
Порядок, методика и точность инженерных изысканий
устанавливаются в основном в строительных нормах,
