Кабель и разъемы. Типы. Характеристики. Сферы использования

1.

Кабель и
разъемы.
Типы. Характеристики.
Сферы использования.

2.

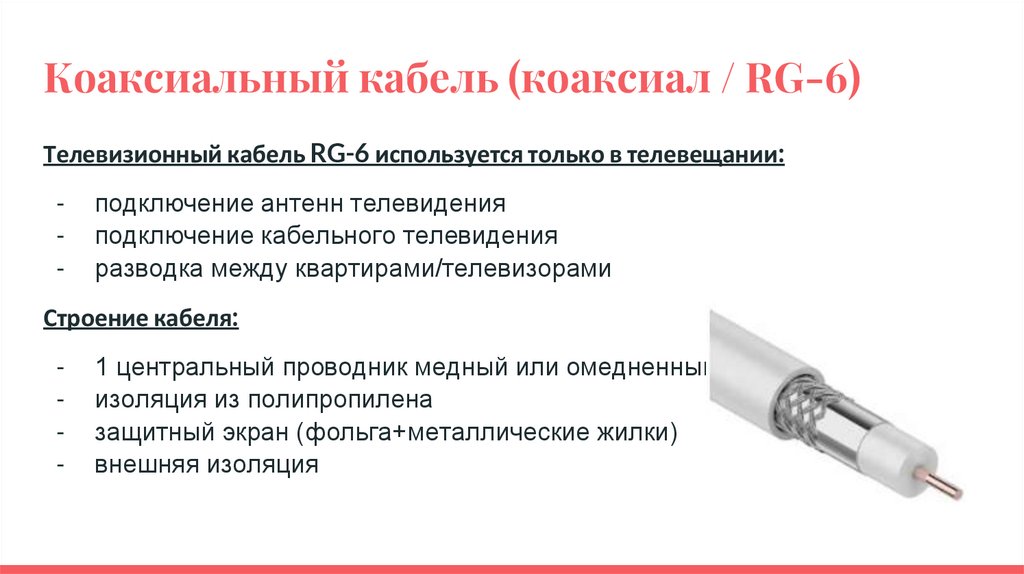

Коаксиальный кабель (коаксиал / RG-6)
Телевизионный кабель RG-6 используется только в телевещании:
-
подключение антенн телевидения
подключение кабельного телевидения
разводка между квартирами/телевизорами
Строение кабеля:
-
1 центральный проводник медный или омедненный
изоляция из полипропилена
защитный экран (фольга+металлические жилки)
внешняя изоляция

3.

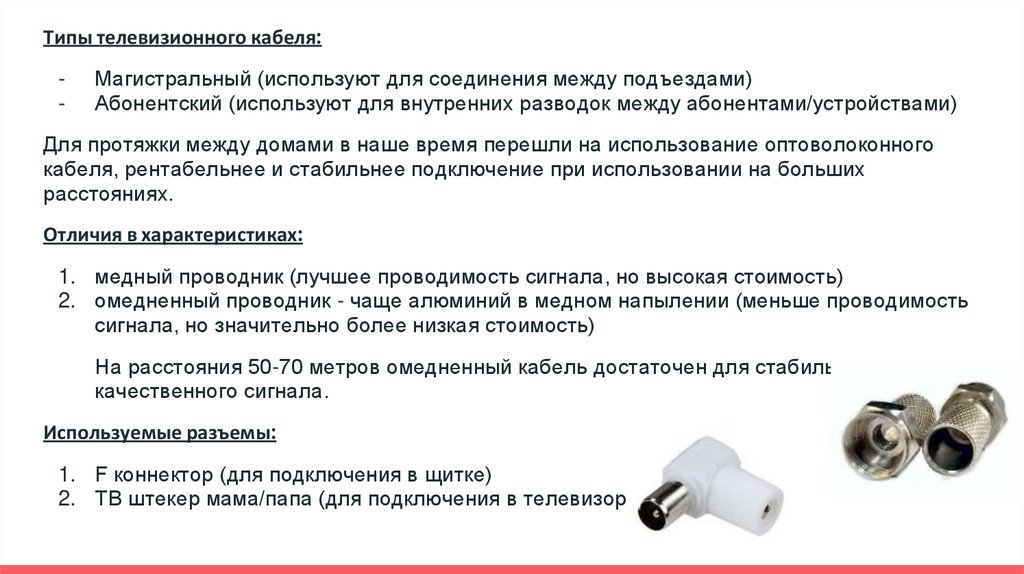

Типы телевизионного кабеля:
-
Магистральный (используют для соединения между подъездами)
Абонентский (используют для внутренних разводок между абонентами/устройствами)
Для протяжки между домами в наше время перешли на использование оптоволоконного
кабеля, рентабельнее и стабильнее подключение при использовании на больших
расстояниях.
Отличия в характеристиках:
1. медный проводник (лучшее проводимость сигнала, но высокая стоимость)
2. омедненный проводник - чаще алюминий в медном напылении (меньше проводимость
сигнала, но значительно более низкая стоимость)
На расстояния 50-70 метров омедненный кабель достаточен для стабильного и
качественного сигнала.
Используемые разъемы:
1. F коннектор (для подключения в щитке)
2. ТВ штекер мама/папа (для подключения в телевизор)

4.

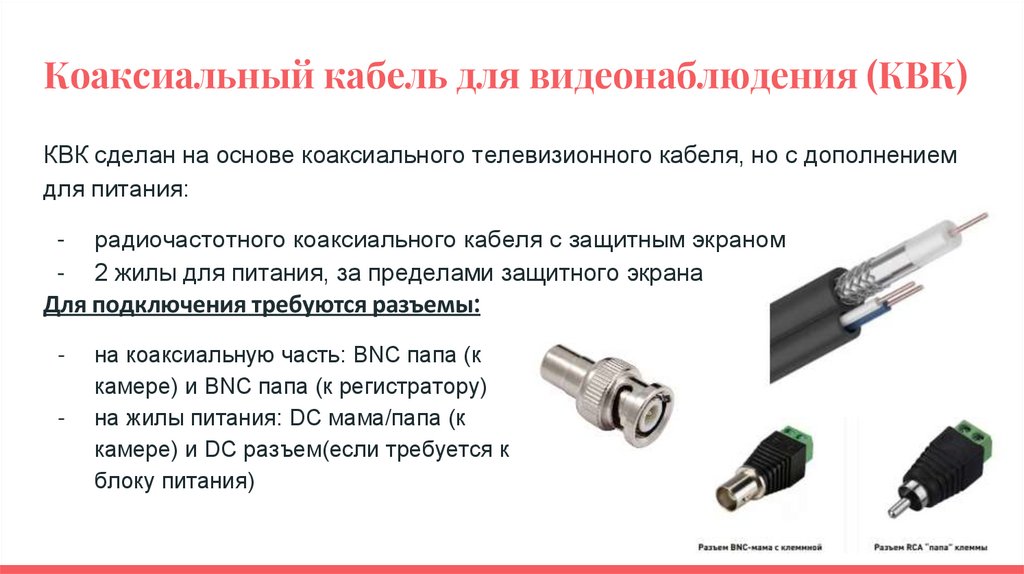

Коаксиальный кабель для видеонаблюдения (КВК)
КВК сделан на основе коаксиального телевизионного кабеля, но с дополнением
для питания:
-
радиочастотного коаксиального кабеля с защитным экраном
2 жилы для питания, за пределами защитного экрана
Для подключения требуются разъемы:
-
-
на коаксиальную часть: BNC папа (к
камере) и BNC папа (к регистратору)
на жилы питания: DC мама/папа (к
камере) и DC разъем(если требуется к
блоку питания)

5.

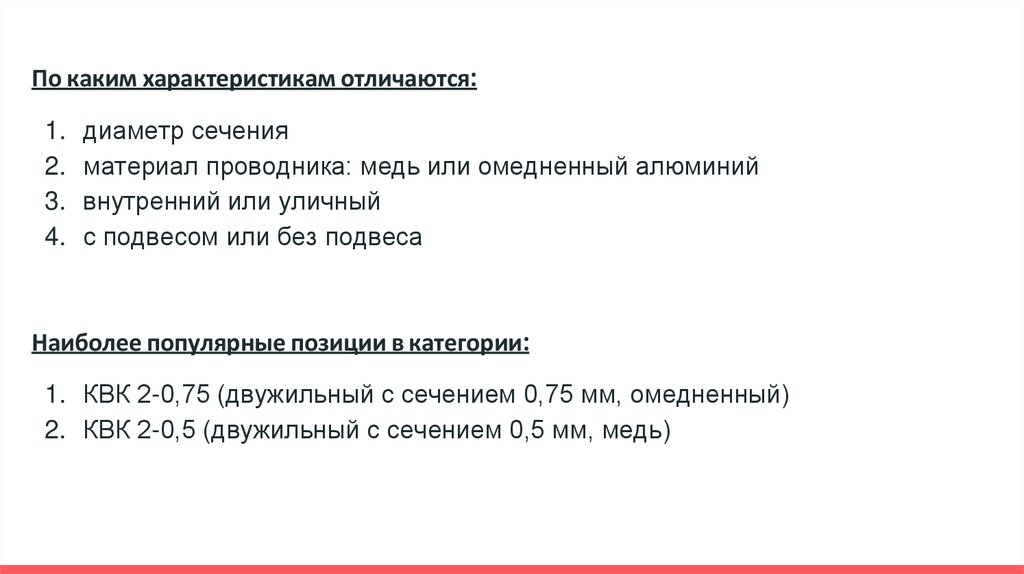

По каким характеристикам отличаются:
1. диаметр сечения
2. материал проводника: медь или омедненный алюминий
3. внутренний или уличный
4. с подвесом или без подвеса
Наиболее популярные позиции в категории:
1. КВК 2-0,75 (двужильный с сечением 0,75 мм, омедненный)
2. КВК 2-0,5 (двужильный с сечением 0,5 мм, медь)

6.

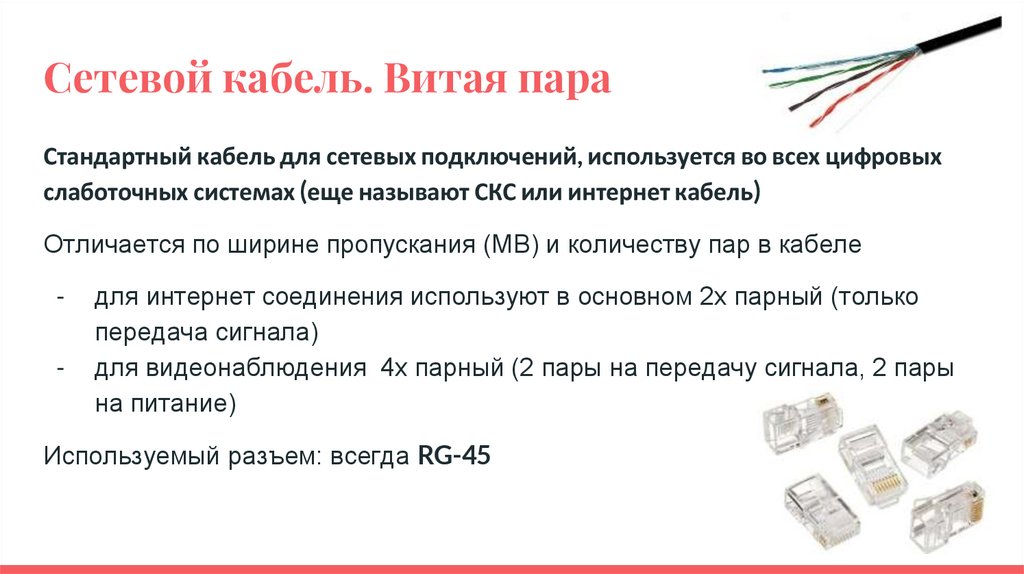

Сетевой кабель. Витая пара
Стандартный кабель для сетевых подключений, используется во всех цифровых
слаботочных системах (еще называют СКС или интернет кабель)
Отличается по ширине пропускания (МВ) и количеству пар в кабеле
-
для интернет соединения используют в основном 2х парный (только
передача сигнала)
для видеонаблюдения 4х парный (2 пары на передачу сигнала, 2 пары
на питание)
Используемый разъем: всегда RG-45

7.

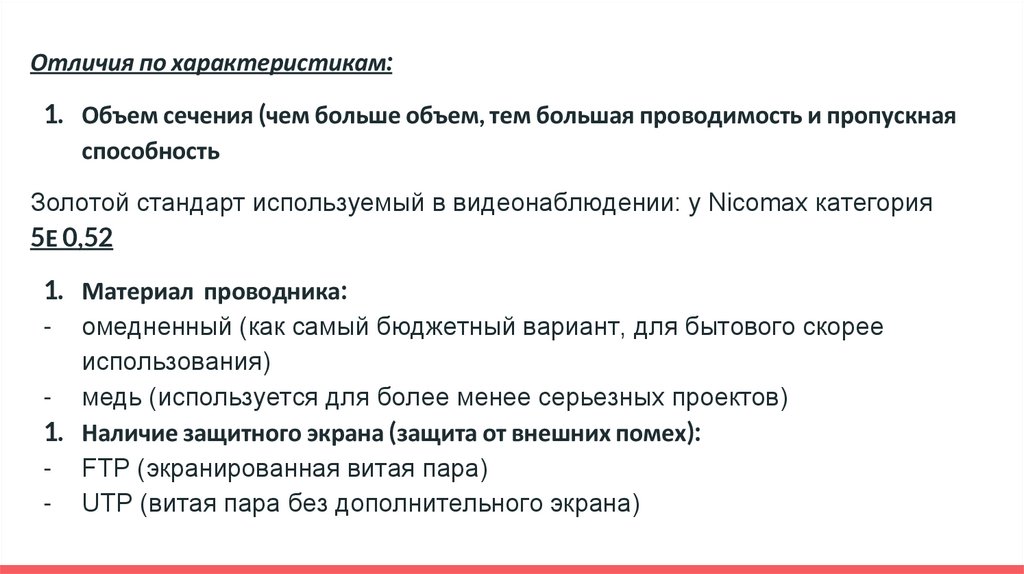

Отличия по характеристикам:
1. Объем сечения (чем больше объем, тем большая проводимость и пропускная
способность
Золотой стандарт используемый в видеонаблюдении: у Nicomax категория
5Е 0,52
1. Материал проводника:
- омедненный (как самый бюджетный вариант, для бытового скорее
использования)
- медь (используется для более менее серьезных проектов)
1. Наличие защитного экрана (защита от внешних помех):
- FTP (экранированная витая пара)
- UTP (витая пара без дополнительного экрана)

8.

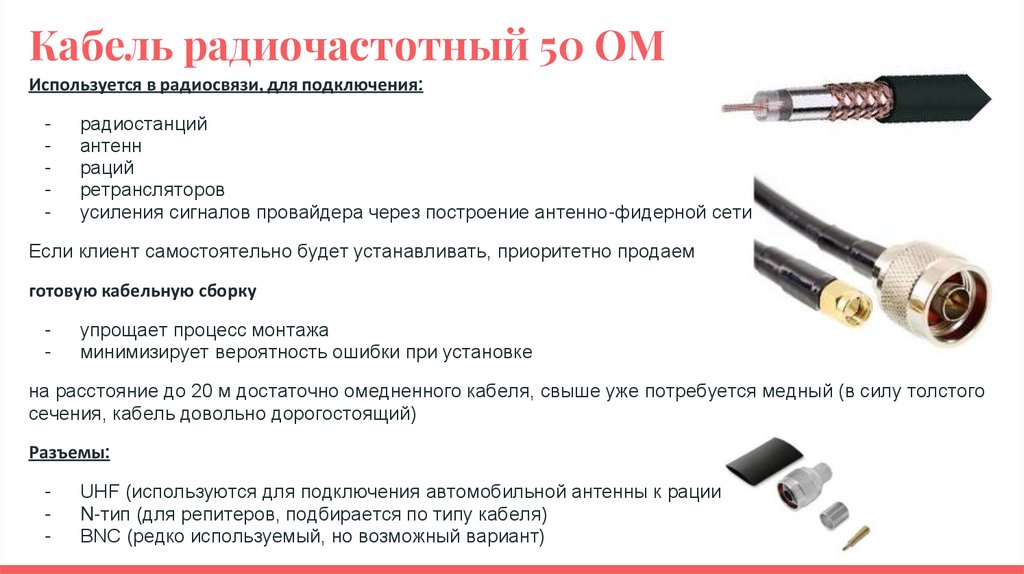

Кабель радиочастотный 50 ОМ
Используется в радиосвязи, для подключения:
-
радиостанций
антенн
раций
ретрансляторов
усиления сигналов провайдера через построение антенно-фидерной сети
Если клиент самостоятельно будет устанавливать, приоритетно продаем
готовую кабельную сборку
-
упрощает процесс монтажа
минимизирует вероятность ошибки при установке
на расстояние до 20 м достаточно омедненного кабеля, свыше уже потребуется медный (в силу толстого
сечения, кабель довольно дорогостоящий)
Разъемы:
-
UHF (используются для подключения автомобильной антенны к рации)
N-тип (для репитеров, подбирается по типу кабеля)
BNC (редко используемый, но возможный вариант)
