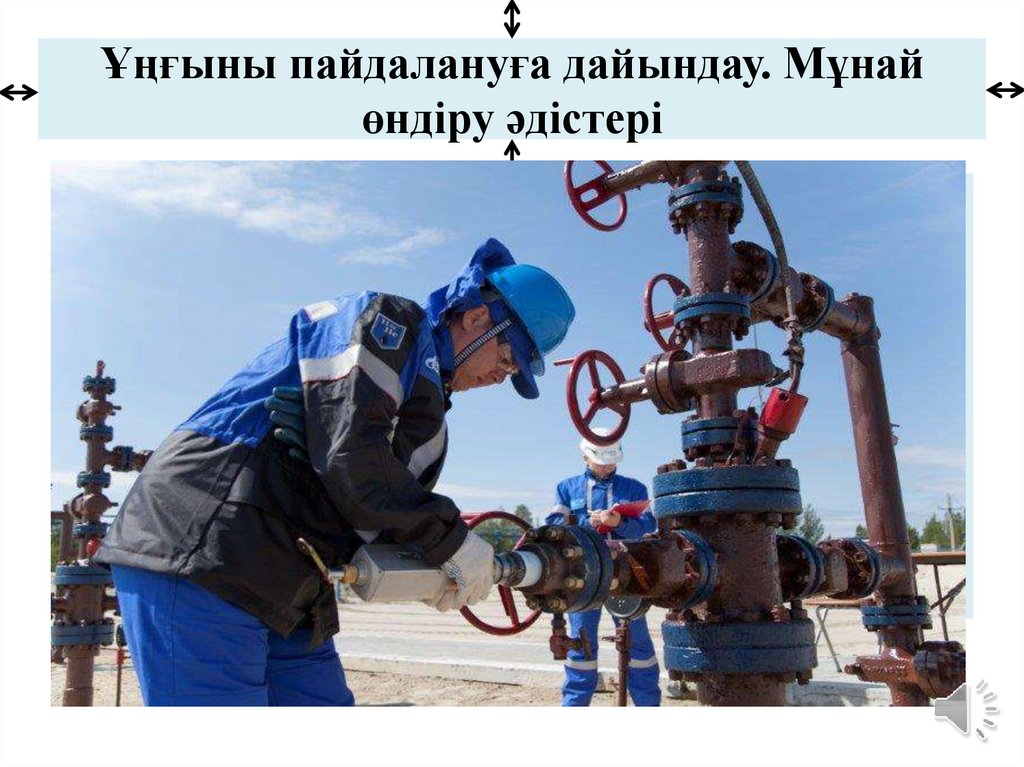

Ұңғыны пайдалануға дайындау. Мұнай өндіру әдістері

1.

Ұңғыны пайдалануға дайындау. Мұнай
өндіру әдістері

2.

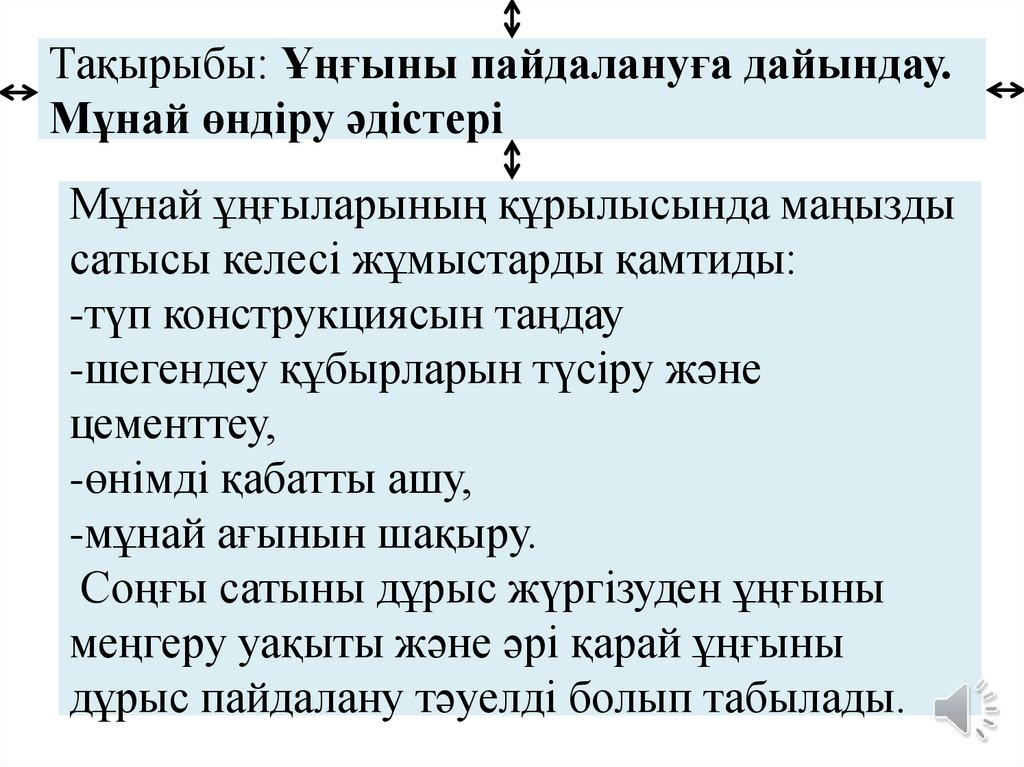

Тақырыбы: Ұңғыны пайдалануға дайындау.
Мұнай өндіру әдістері
Мұнай ұңғыларының құрылысында маңызды
сатысы келесі жұмыстарды қамтиды:
-түп конструкциясын таңдау
-шегендеу құбырларын түсіру және
цементтеу,
-өнімді қабатты ашу,
-мұнай ағынын шақыру.
Соңғы сатыны дұрыс жүргізуден ұңғыны
меңгеру уақыты және әрі қарай ұңғыны
дұрыс пайдалану тәуелді болып табылады.

3.

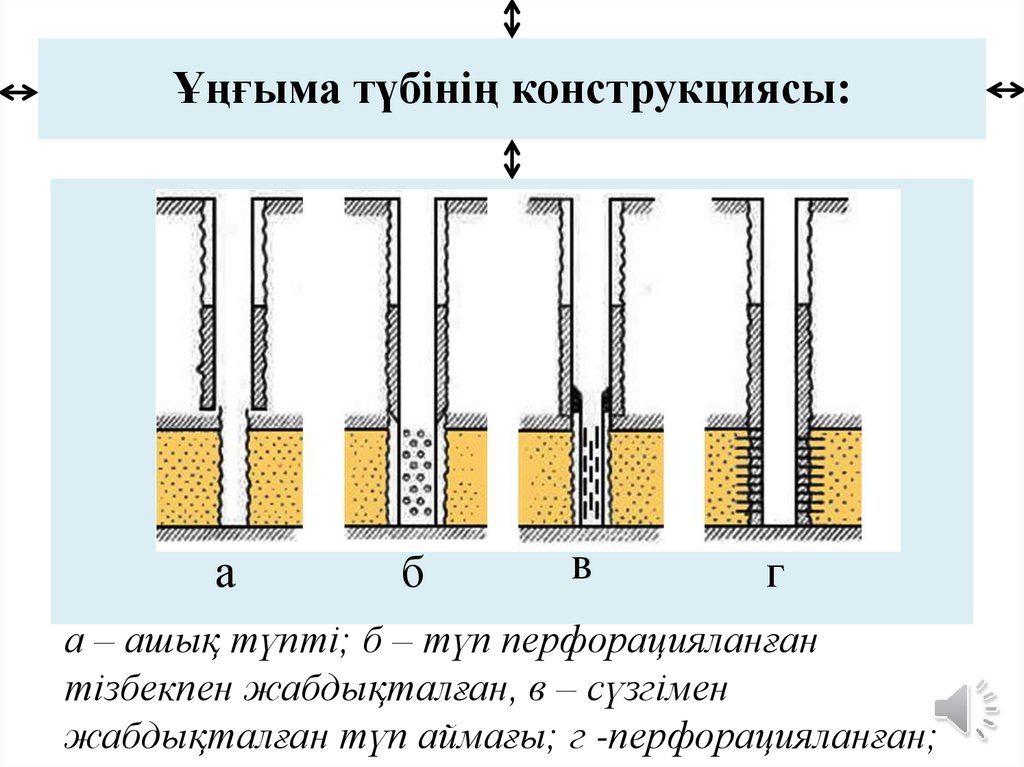

Ұңғыма түбінің конструкциясы:
а
б
в
г
а – ашық түпті; б – түп перфорацияланған
тізбекпен жабдықталған, в – сүзгімен
жабдықталған түп аймағы; г -перфорацияланған;

4.

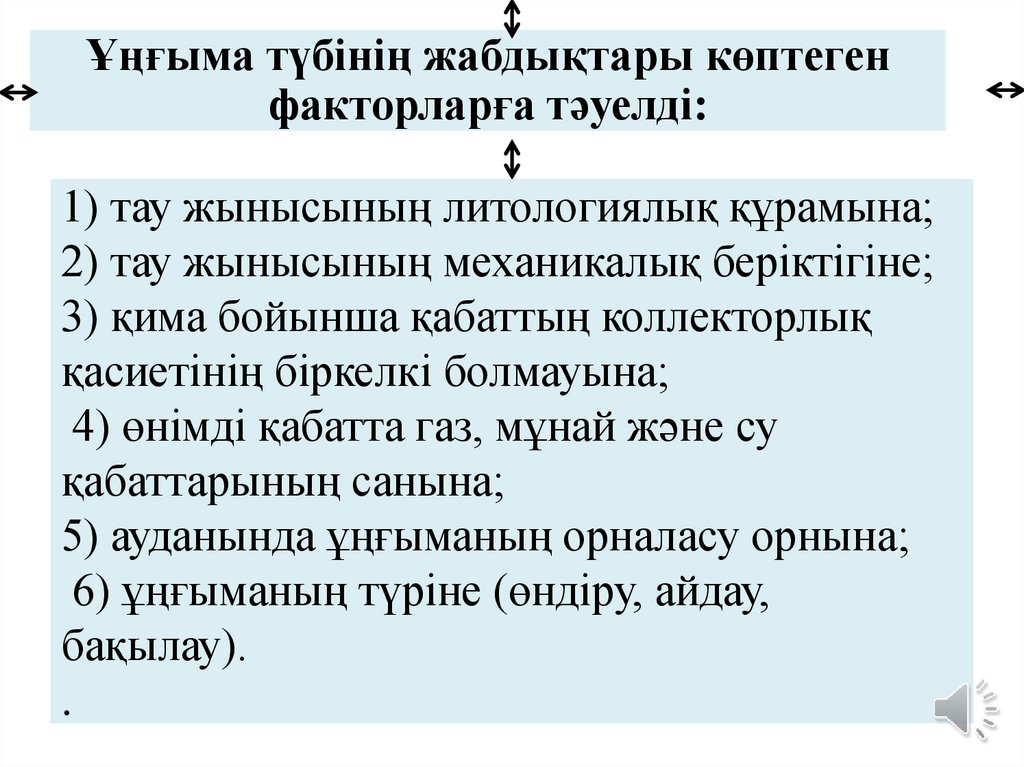

Ұңғыма түбінің жабдықтары көптеген
факторларға тәуелді:
1) тау жынысының литологиялық құрамына;
2) тау жынысының механикалық беріктігіне;
3) қима бойынша қабаттың коллекторлық
қасиетінің біркелкі болмауына;
4) өнімді қабатта газ, мұнай және су
қабаттарының санына;
5) ауданында ұңғыманың орналасу орнына;
6) ұңғыманың түріне (өндіру, айдау,
бақылау).
.

5.

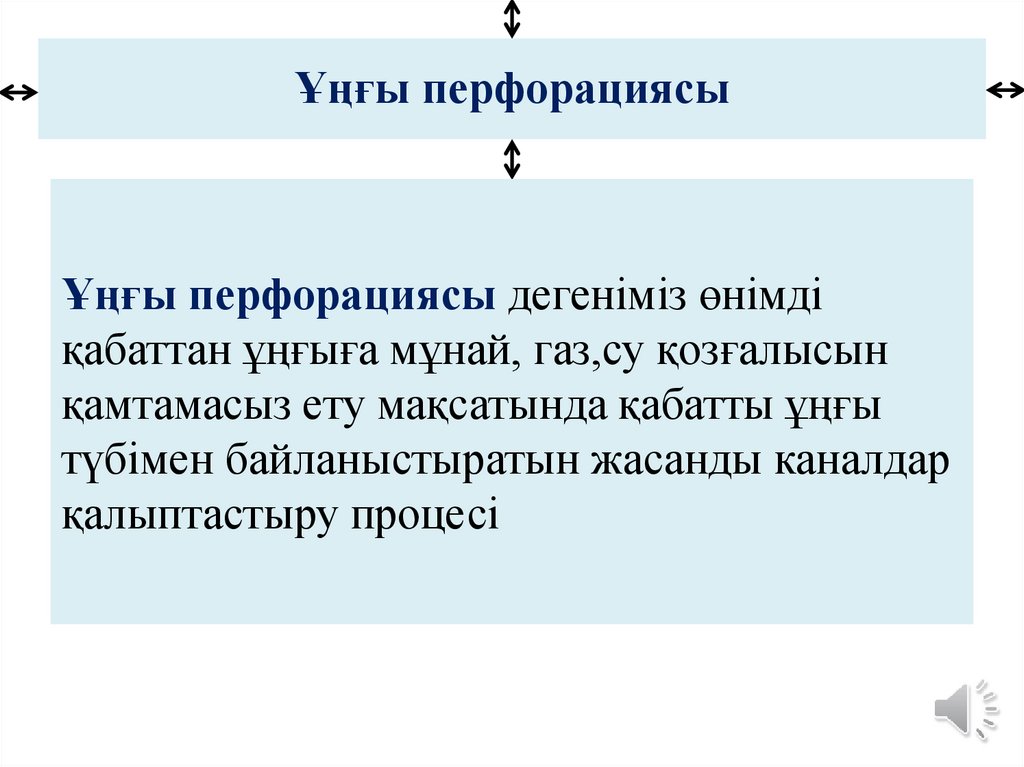

Ұңғы перфорациясы
Ұңғы перфорациясы дегеніміз өнімді
қабаттан ұңғыға мұнай, газ,су қозғалысын
қамтамасыз ету мақсатында қабатты ұңғы
түбімен байланыстыратын жасанды каналдар
қалыптастыру процесі

6.

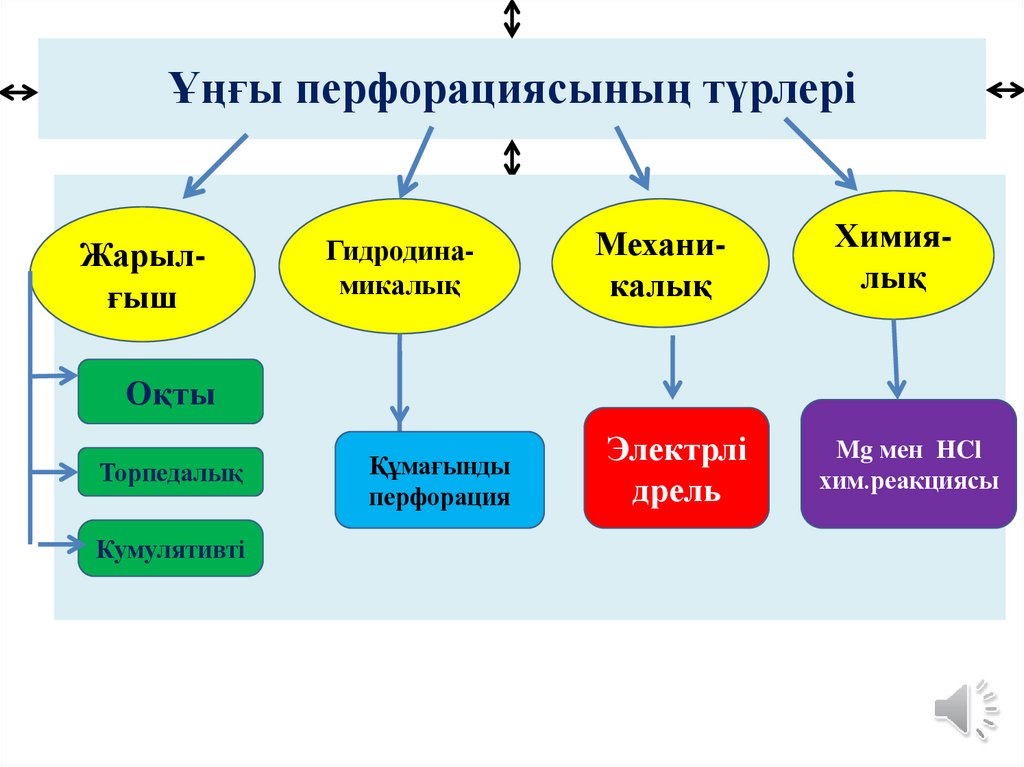

Ұңғы перфорациясының түрлері
Жарылғыш
Гидродинамикалық
Механикалық
Химиялық
Электрлі
дрель
Mg мен HCl
хим.реакциясы
Оқты
Торпедалық
Кумулятивті
Құмағынды
перфорация

7.

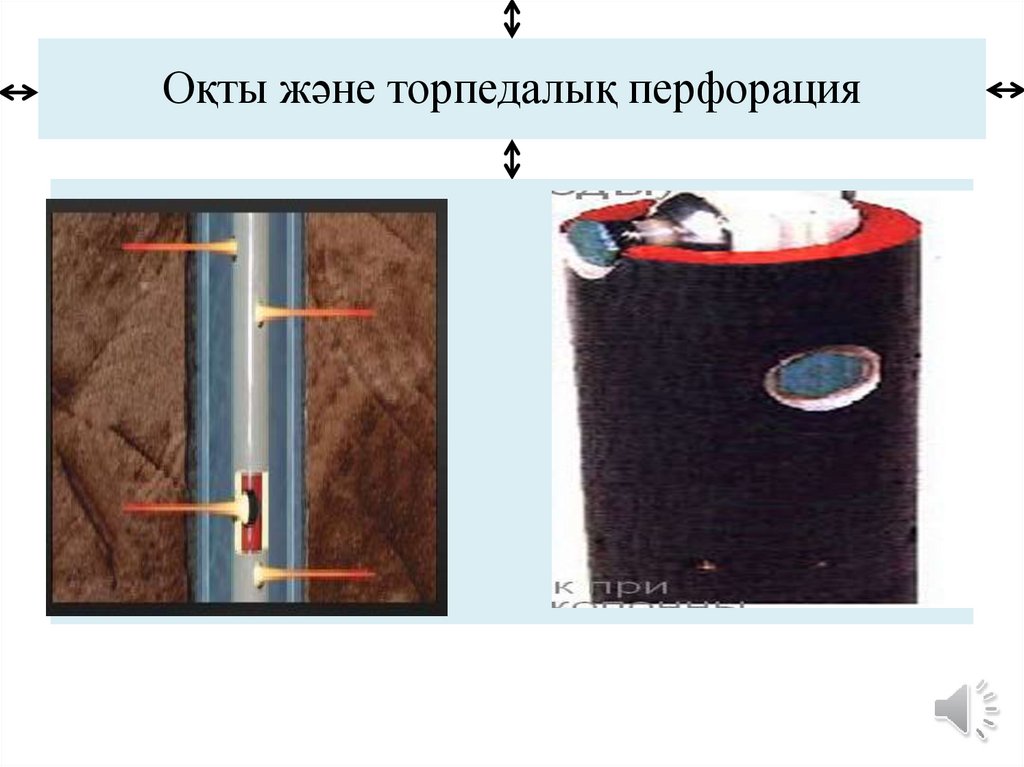

Оқты және торпедалық перфорация

8.

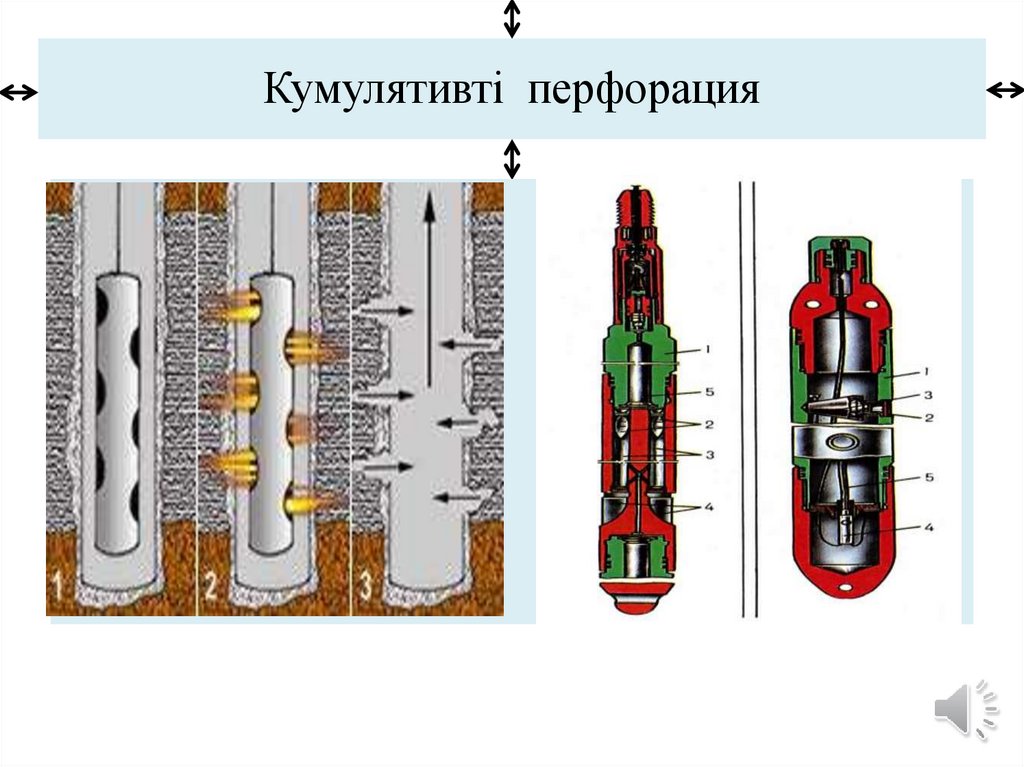

Кумулятивті перфорация

9.

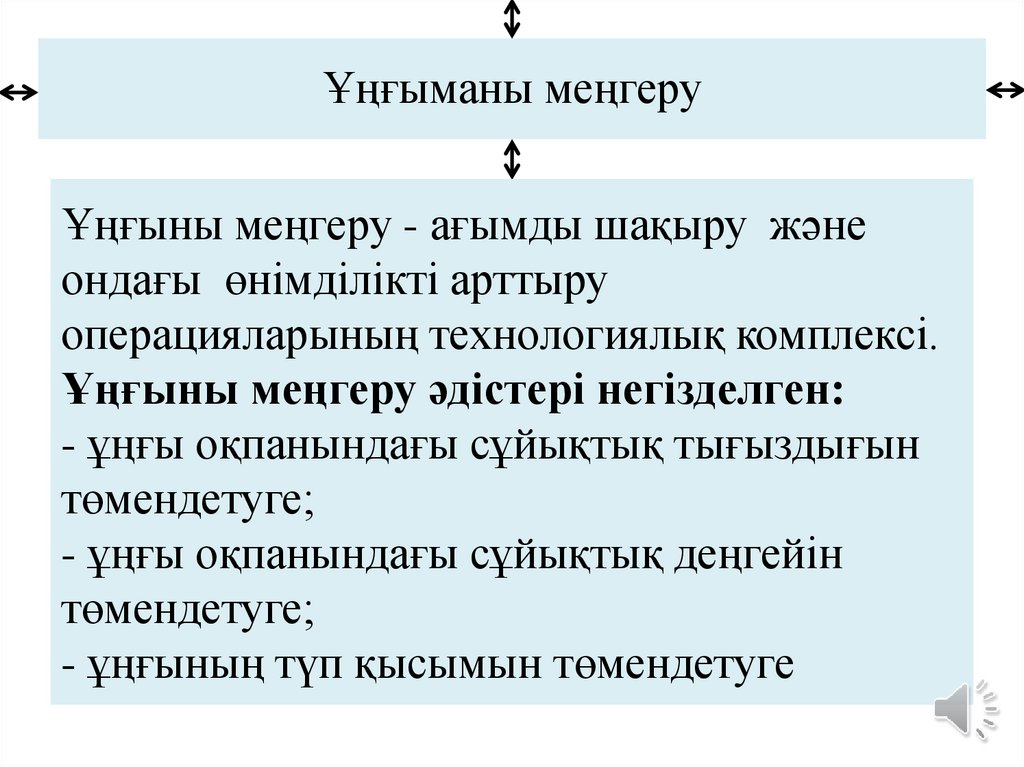

Ұңғыманы меңгеру
Ұңғыны меңгеру - ағымды шақыру және
ондағы өнімділікті арттыру
операцияларының технологиялық комплексі.
Ұңғыны меңгеру әдістері негізделген:
- ұңғы оқпанындағы сұйықтық тығыздығын
төмендетуге;
- ұңғы оқпанындағы сұйықтық деңгейін
төмендетуге;
- ұңғының түп қысымын төмендетуге

10.

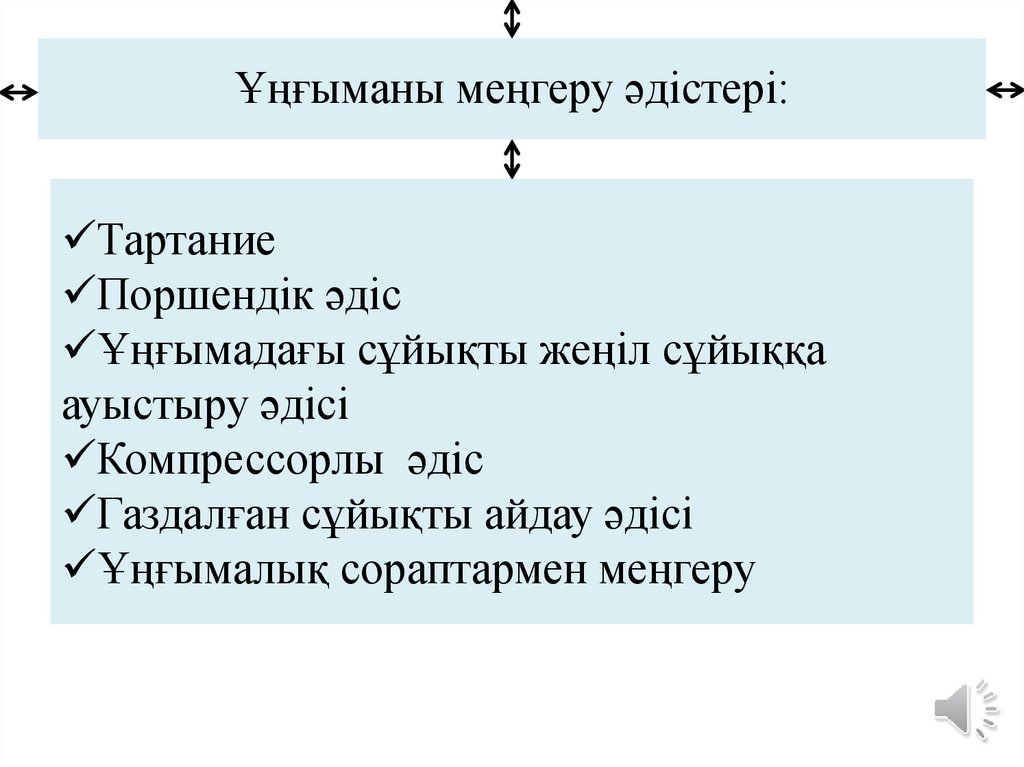

Ұңғыманы меңгеру әдістері:
Тартание
Поршендік әдіс
Ұңғымадағы сұйықты жеңіл сұйыққа
ауыстыру әдісі
Компрессорлы әдіс
Газдалған сұйықты айдау әдісі
Ұңғымалық сораптармен меңгеру

11.

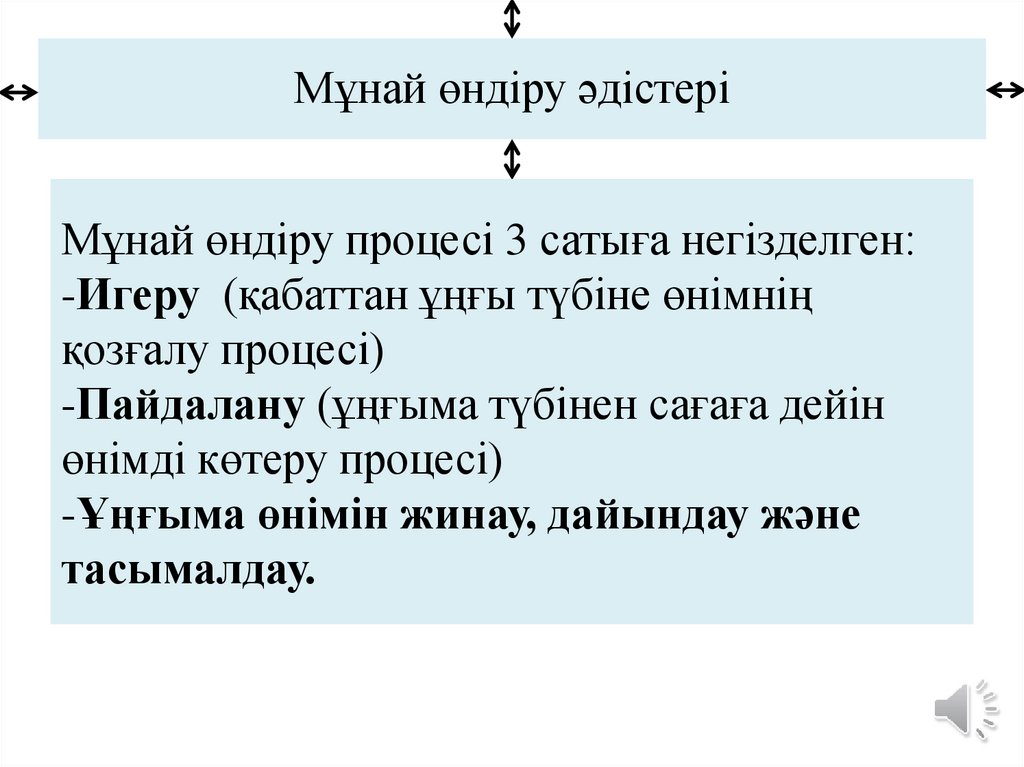

Мұнай өндіру әдістері
Мұнай өндіру процесі 3 сатыға негізделген:
-Игеру (қабаттан ұңғы түбіне өнімнің
қозғалу процесі)
-Пайдалану (ұңғыма түбінен сағаға дейін
өнімді көтеру процесі)
-Ұңғыма өнімін жинау, дайындау және
тасымалдау.

12.

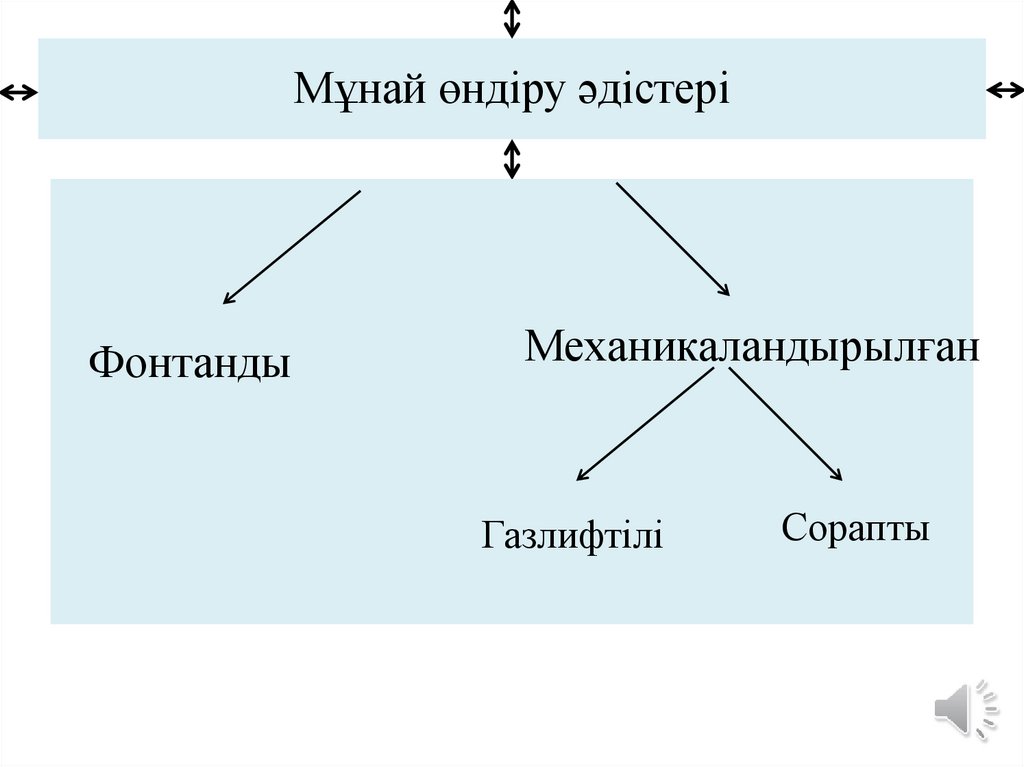

Мұнай өндіру әдістері
Фонтанды
Механикаландырылған
Газлифтілі
Сорапты

13.

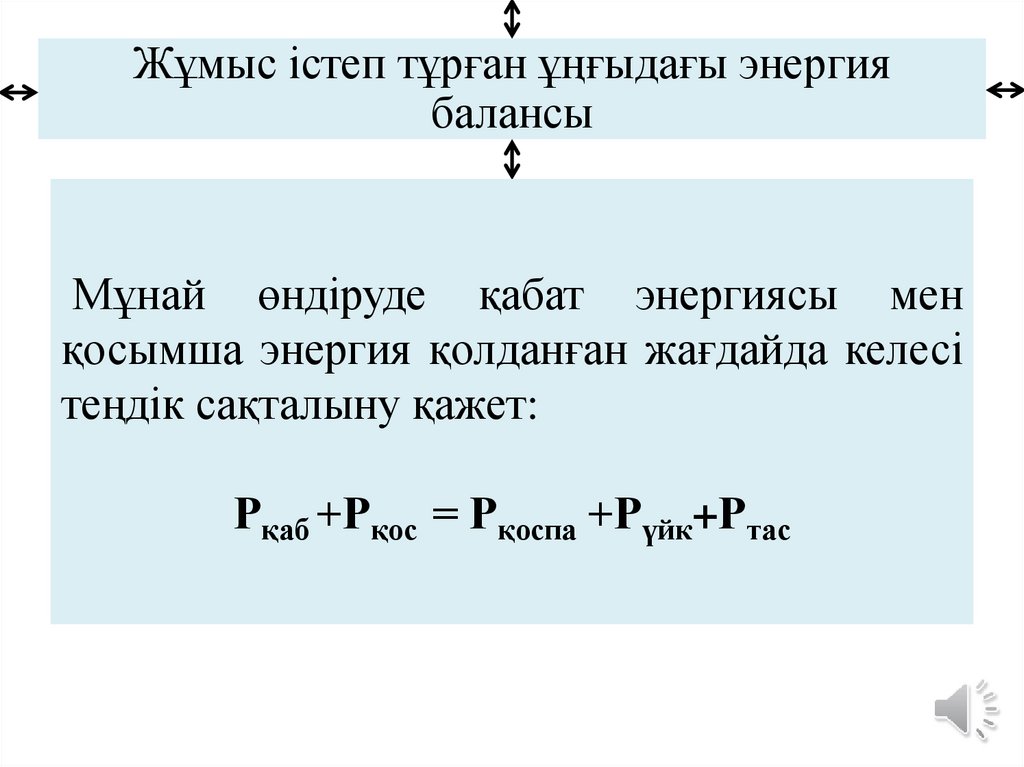

Жұмыс істеп тұрған ұңғыдағы энергия
балансы
Мұнай өндіруде қабат энергиясы мен
қосымша энергия қолданған жағдайда келесі
теңдік сақталыну қажет:
Рқаб +Рқос = Рқоспа +Рүйк+Ртас

14.

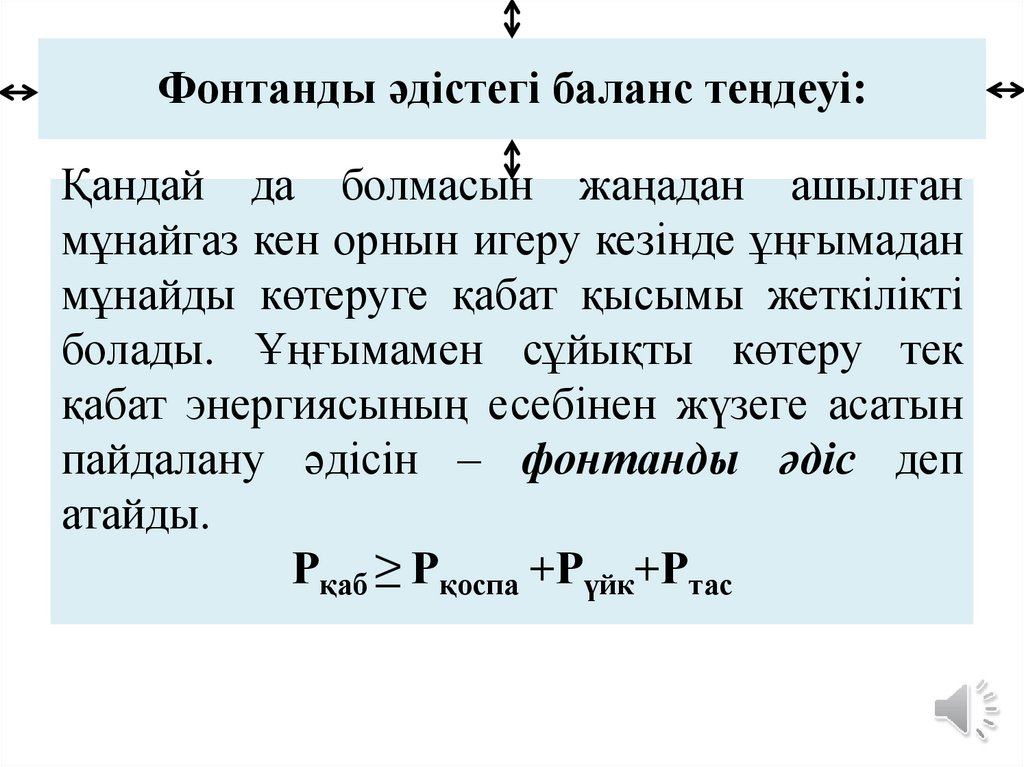

Фонтанды әдістегі баланс теңдеуі:
Қандай да болмасын жаңадан ашылған
мұнайгаз кен орнын игеру кезінде ұңғымадан
мұнайды көтеруге қабат қысымы жеткілікті
болады. Ұңғымамен сұйықты көтеру тек
қабат энергиясының есебінен жүзеге асатын
пайдалану әдісін – фонтанды әдіс деп
атайды.
Рқаб ≥ Рқоспа +Рүйк+Ртас

15.

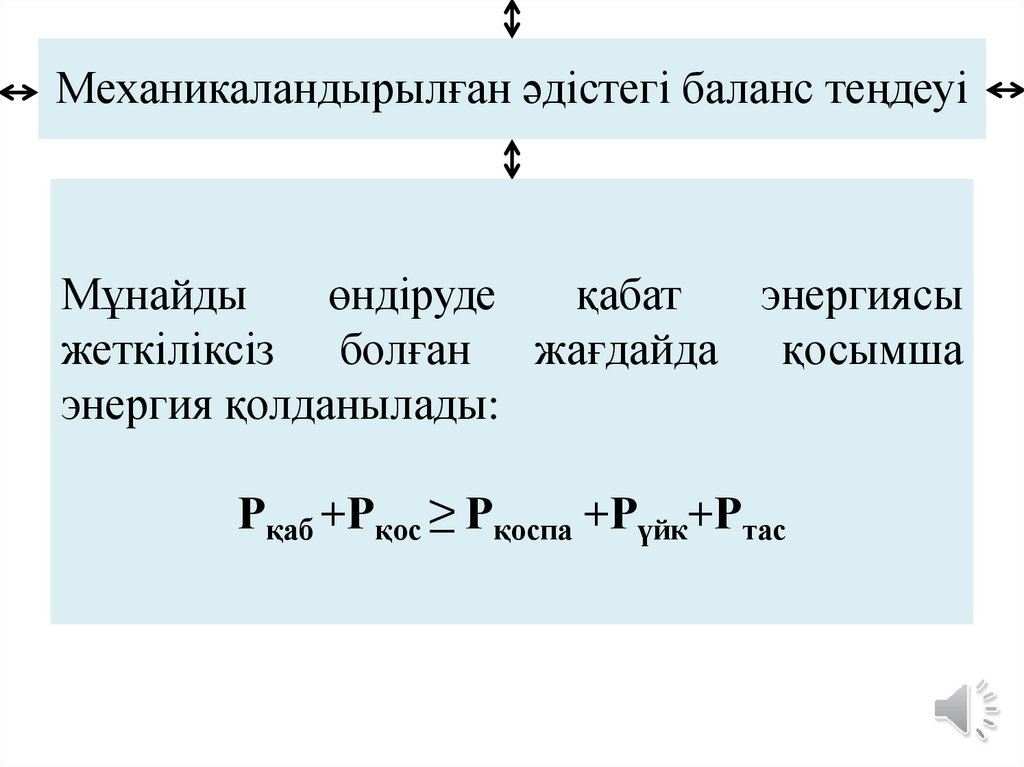

Механикаландырылған әдістегі баланс теңдеуі
Мұнайды
өндіруде
қабат
энергиясы
жеткіліксіз болған жағдайда қосымша
энергия қолданылады:
Рқаб +Рқос ≥ Рқоспа +Рүйк+Ртас

16.

Бүгінгі дәрісіміз аяқталды.
Назарларыңызға рахмет!
