Сорап түрлері

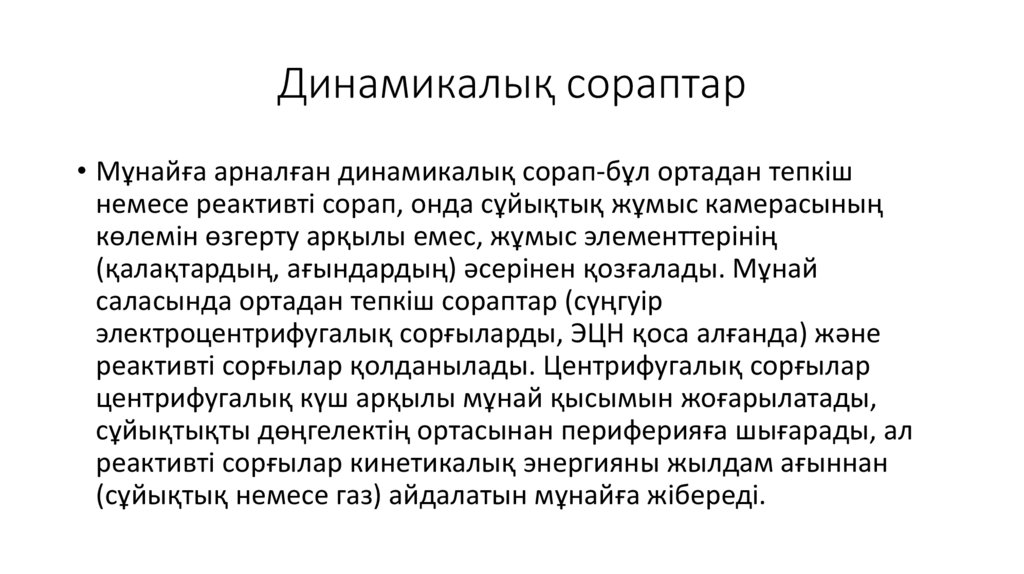

1. Сорап түрлері

2. Динамикалық сораптар

• Мұнайға арналған динамикалық сорап-бұл ортадан тепкіш
немесе реактивті сорап, онда сұйықтық жұмыс камерасының
көлемін өзгерту арқылы емес, жұмыс элементтерінің
(қалақтардың, ағындардың) әсерінен қозғалады. Мұнай
саласында ортадан тепкіш сораптар (сүңгуір
электроцентрифугалық сорғыларды, ЭЦН қоса алғанда) және
реактивті сорғылар қолданылады. Центрифугалық сорғылар
центрифугалық күш арқылы мұнай қысымын жоғарылатады,
сұйықтықты дөңгелектің ортасынан периферияға шығарады, ал
реактивті сорғылар кинетикалық энергияны жылдам ағыннан
(сұйықтық немесе газ) айдалатын мұнайға жібереді.

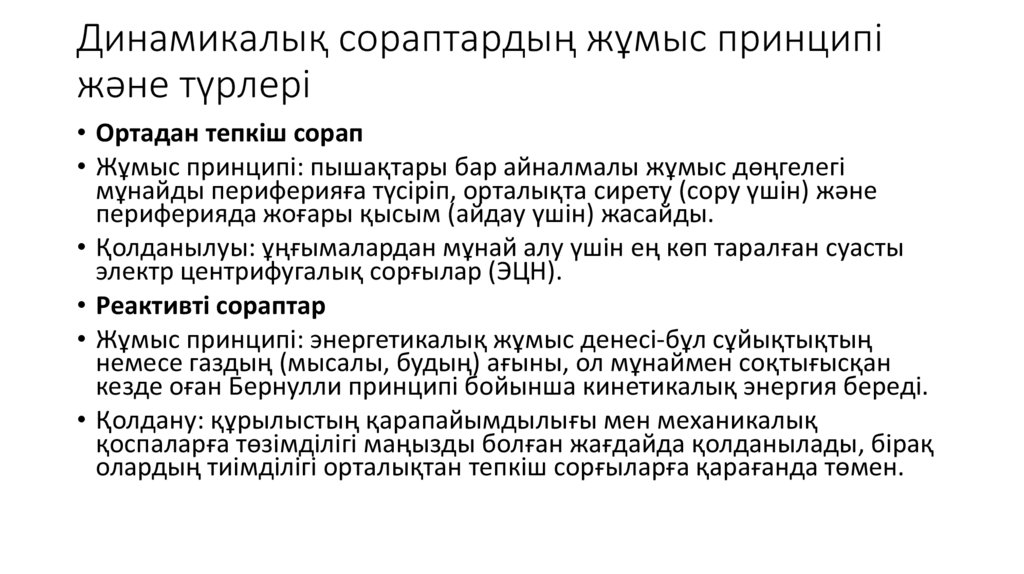

3. Динамикалық сораптардың жұмыс принципі және түрлері

• Ортадан тепкіш сорап
• Жұмыс принципі: пышақтары бар айналмалы жұмыс дөңгелегі
мұнайды периферияға түсіріп, орталықта сирету (сору үшін) және
периферияда жоғары қысым (айдау үшін) жасайды.
• Қолданылуы: ұңғымалардан мұнай алу үшін ең көп таралған суасты
электр центрифугалық сорғылар (ЭЦН).
• Реактивті сораптар
• Жұмыс принципі: энергетикалық жұмыс денесі-бұл сұйықтықтың
немесе газдың (мысалы, будың) ағыны, ол мұнаймен соқтығысқан
кезде оған Бернулли принципі бойынша кинетикалық энергия береді.
• Қолдану: құрылыстың қарапайымдылығы мен механикалық
қоспаларға төзімділігі маңызды болған жағдайда қолданылады, бірақ
олардың тиімділігі орталықтан тепкіш сорғыларға қарағанда төмен.

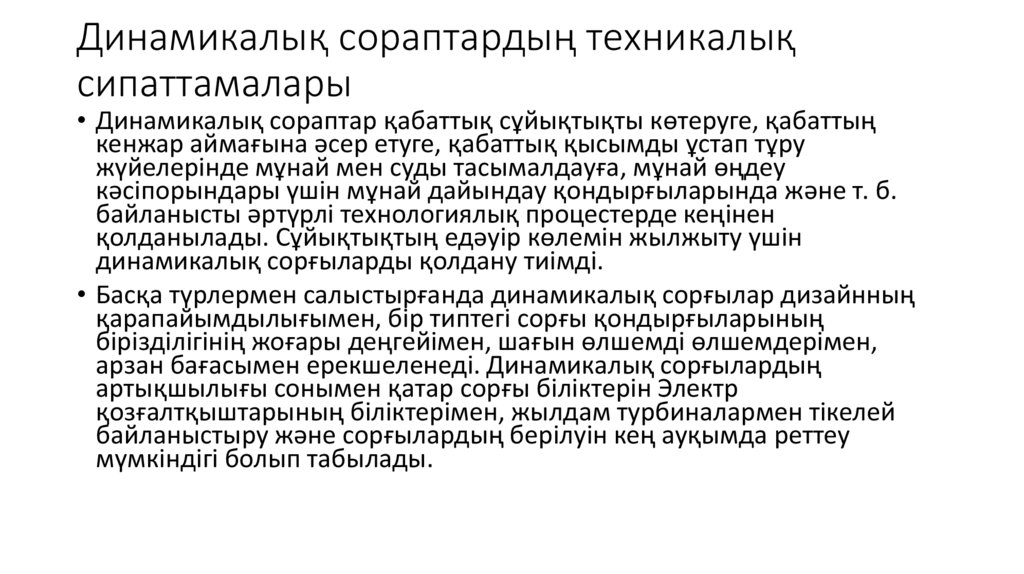

4. Динамикалық сораптардың техникалық сипаттамалары

• Динамикалық сораптар қабаттық сұйықтықты көтеруге, қабаттың
кенжар аймағына әсер етуге, қабаттық қысымды ұстап тұру
жүйелерінде мұнай мен суды тасымалдауға, мұнай өңдеу
кәсіпорындары үшін мұнай дайындау қондырғыларында және т. б.
байланысты әртүрлі технологиялық процестерде кеңінен
қолданылады. Сұйықтықтың едәуір көлемін жылжыту үшін
динамикалық сорғыларды қолдану тиімді.
• Басқа түрлермен салыстырғанда динамикалық сорғылар дизайнның
қарапайымдылығымен, бір типтегі сорғы қондырғыларының
бірізділігінің жоғары деңгейімен, шағын өлшемді өлшемдерімен,
арзан бағасымен ерекшеленеді. Динамикалық сорғылардың
артықшылығы сонымен қатар сорғы біліктерін Электр
қозғалтқыштарының біліктерімен, жылдам турбиналармен тікелей
байланыстыру және сорғылардың берілуін кең ауқымда реттеу
мүмкіндігі болып табылады.

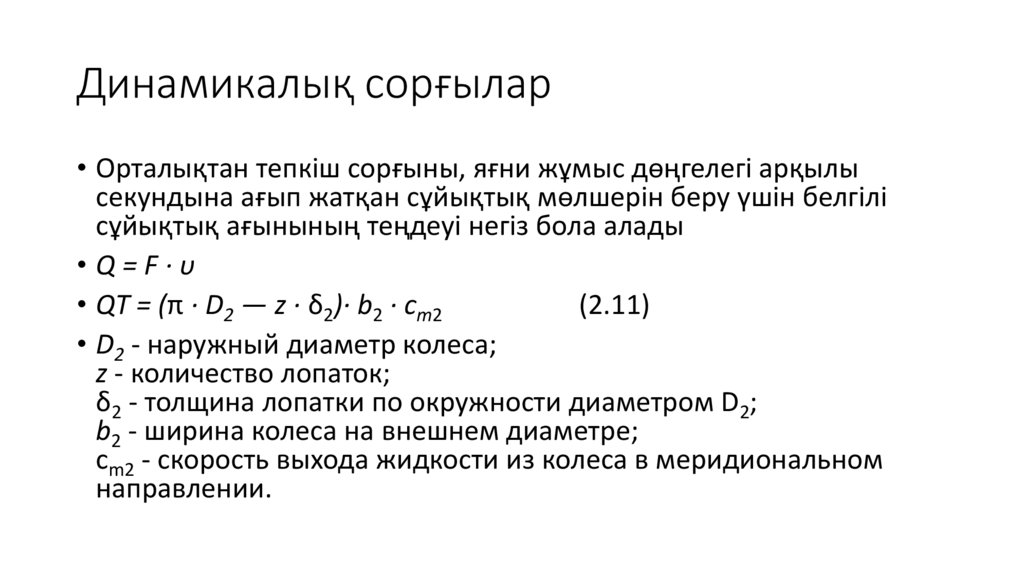

5. Динамикалық сорғылар

• Орталықтан тепкіш сорғыны, яғни жұмыс дөңгелегі арқылы
секундына ағып жатқан сұйықтық мөлшерін беру үшін белгілі
сұйықтық ағынының теңдеуі негіз бола алады
•Q=F·υ
• QT = (π · D2 — z · δ2)· b2 · cm2
(2.11)
• D2 - наружный диаметр колеса;
z - количество лопаток;
δ2 - толщина лопатки по окружности диаметром D2;
b2 - ширина колеса на внешнем диаметре;
сm2 - скорость выхода жидкости из колеса в меридиональном
направлении.

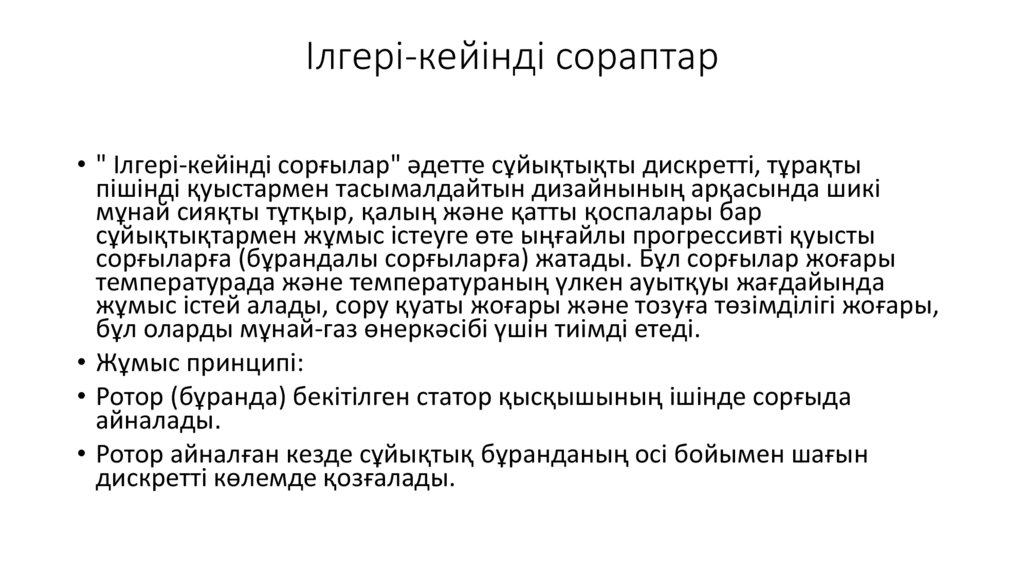

6. Ілгері-кейінді сораптар

• " Ілгері-кейінді сорғылар" әдетте сұйықтықты дискретті, тұрақты
пішінді қуыстармен тасымалдайтын дизайнының арқасында шикі
мұнай сияқты тұтқыр, қалың және қатты қоспалары бар
сұйықтықтармен жұмыс істеуге өте ыңғайлы прогрессивті қуысты
сорғыларға (бұрандалы сорғыларға) жатады. Бұл сорғылар жоғары
температурада және температураның үлкен ауытқуы жағдайында
жұмыс істей алады, сору қуаты жоғары және тозуға төзімділігі жоғары,
бұл оларды мұнай-газ өнеркәсібі үшін тиімді етеді.
• Жұмыс принципі:
• Ротор (бұранда) бекітілген статор қысқышының ішінде сорғыда
айналады.
• Ротор айналған кезде сұйықтық бұранданың осі бойымен шағын
дискретті көлемде қозғалады.
