1.

Изучение современных РРЛ и современных средств
связи с подвижными объектами (DMR)
Докладчик: Гребнев Илья Станиславович
Группа РИ-321111
Инфокоммуникационные технологии и системы связи
Производственная, проектно-технологическая практика
Место прохождения:
Общество с ограниченной ответственностью «ГАЗПРОМ ТРАНСГАЗ
ЕКАТЕРИНБУРГ» С 30.06.2025 по 27.07.2025
Руководитель от предприятия:
Зенков Александр Владимирович
1/20

2.

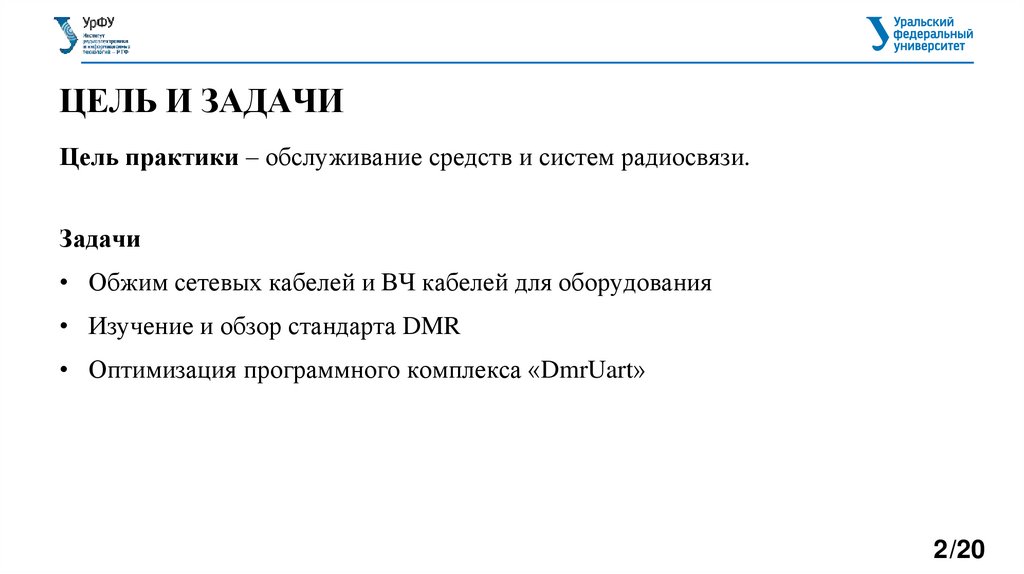

ЦЕЛЬ И ЗАДАЧИ
Цель практики – обслуживание средств и систем радиосвязи.
Задачи
• Обжим сетевых кабелей и ВЧ кабелей для оборудования
• Изучение и обзор стандарта DMR
• Оптимизация программного комплекса «DmrUart»
2/20

3.

ОСНОВНЫЕ ТЕРМИНЫ
Патч-корд – Коммутационный шнур, представляет собой электрический или
оптоволоконный кабель, используемый для подключения одного устройства к
другому или к пассивному оборудованию передачи сигнала.
DMR – Digital Mobile Radio (Цифровая мобильная связь)
UART
–
Universal
Asynchronous
Receiver-Transmitter
(Универсальный
асинхронный приёмопередатчик)
3/20

4.

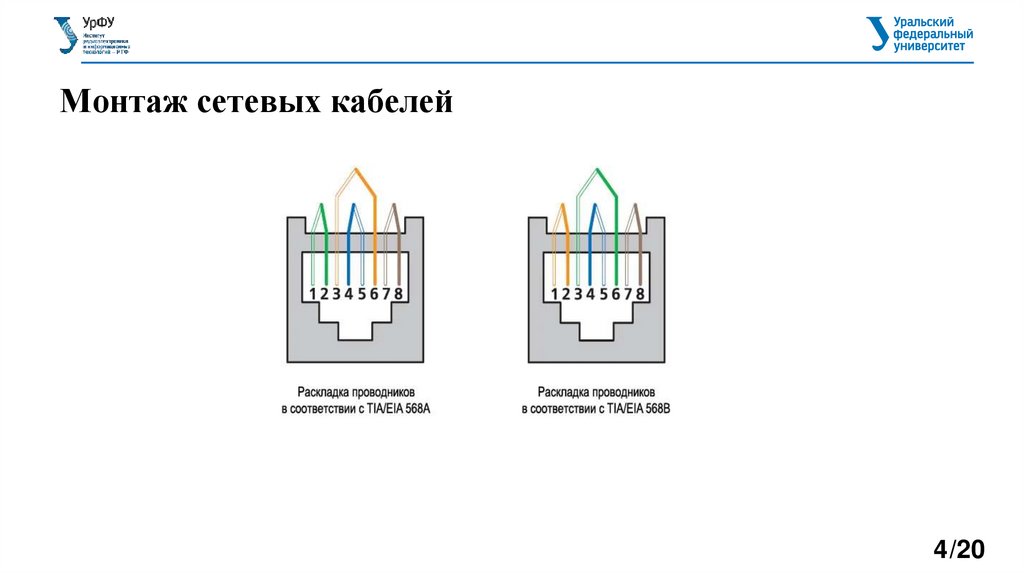

Монтаж сетевых кабелей
4/20

5.

Проверка работоспособности
Диагностика целостности витой пары – ключевой этап
поддерживания сетевой инфраструктуры. Поскольку этот тип
кабеля является основным для локальных сетей, его повреждения
напрямую влияют на качество и доступность связи.

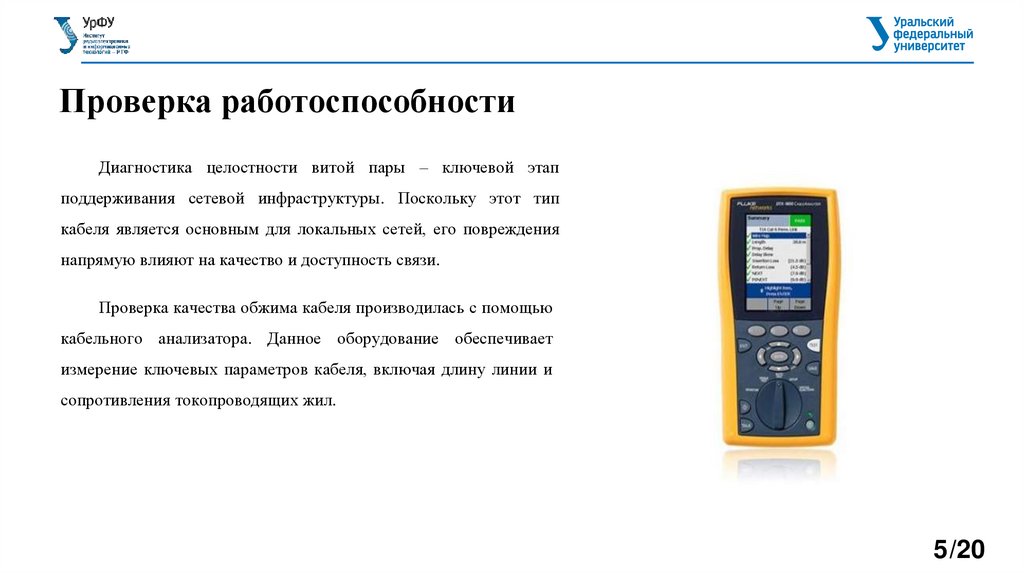

Проверка качества обжима кабеля производилась с помощью
кабельного анализатора. Данное оборудование обеспечивает
измерение ключевых параметров кабеля, включая длину линии и
сопротивления токопроводящих жил.
5/20

6.

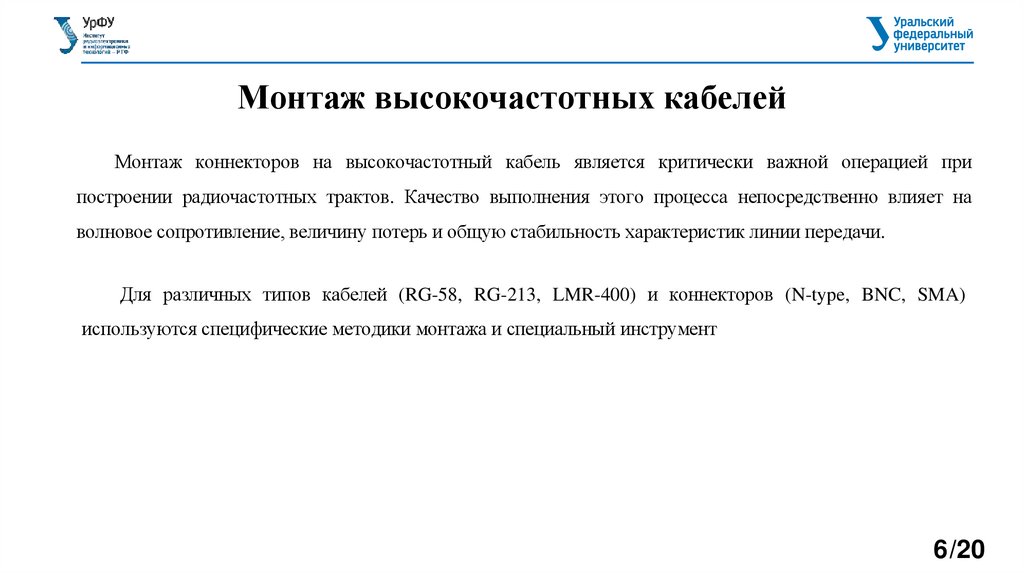

Монтаж высокочастотных кабелей
Монтаж коннекторов на высокочастотный кабель является критически важной операцией при
построении радиочастотных трактов. Качество выполнения этого процесса непосредственно влияет на
волновое сопротивление, величину потерь и общую стабильность характеристик линии передачи.
Для различных типов кабелей (RG-58, RG-213, LMR-400) и коннекторов (N-type, BNC, SMA)
используются специфические методики монтажа и специальный инструмент
6/20

7.

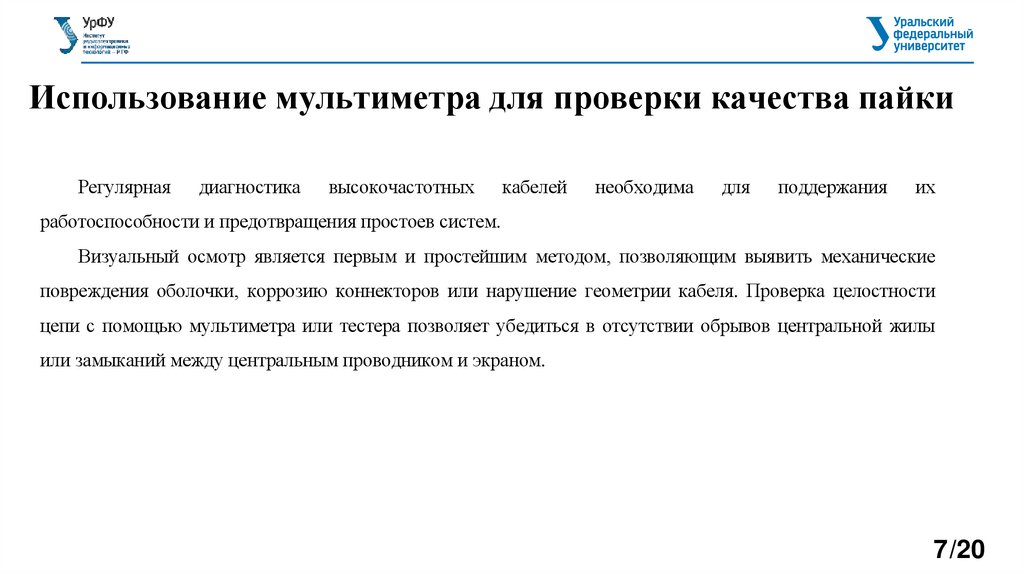

Использование мультиметра для проверки качества пайки
Регулярная
диагностика
высокочастотных
кабелей
необходима
для
поддержания
их
работоспособности и предотвращения простоев систем.
Визуальный осмотр является первым и простейшим методом, позволяющим выявить механические
повреждения оболочки, коррозию коннекторов или нарушение геометрии кабеля. Проверка целостности
цепи с помощью мультиметра или тестера позволяет убедиться в отсутствии обрывов центральной жилы
или замыканий между центральным проводником и экраном.
7/20

8.

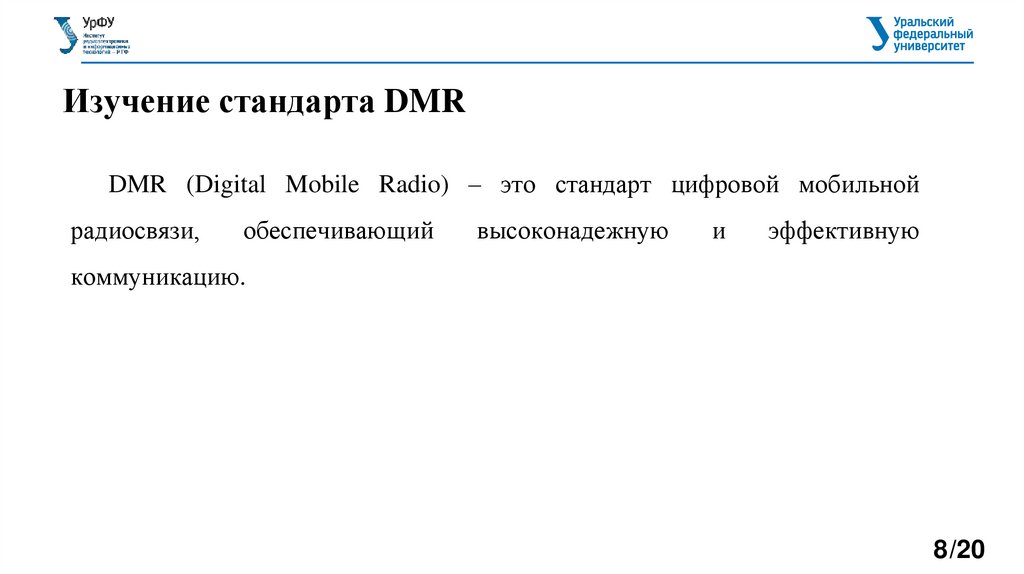

Изучение стандарта DMR
DMR (Digital Mobile Radio) – это стандарт цифровой мобильной
радиосвязи,
обеспечивающий
высоконадежную
и
эффективную
коммуникацию.
8/20

9.

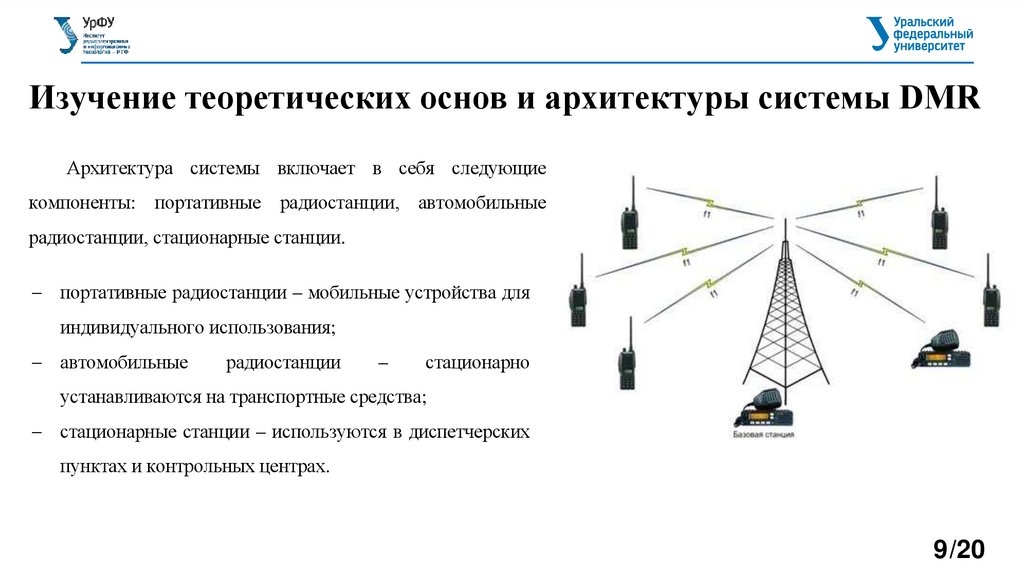

Изучение теоретических основ и архитектуры системы DMR
Архитектура системы включает в себя следующие
компоненты: портативные радиостанции, автомобильные
радиостанции, стационарные станции.
портативные радиостанции – мобильные устройства для
индивидуального использования;
автомобильные
радиостанции
–
стационарно
устанавливаются на транспортные средства;
стационарные станции – используются в диспетчерских
пунктах и контрольных центрах.
9/20

10.

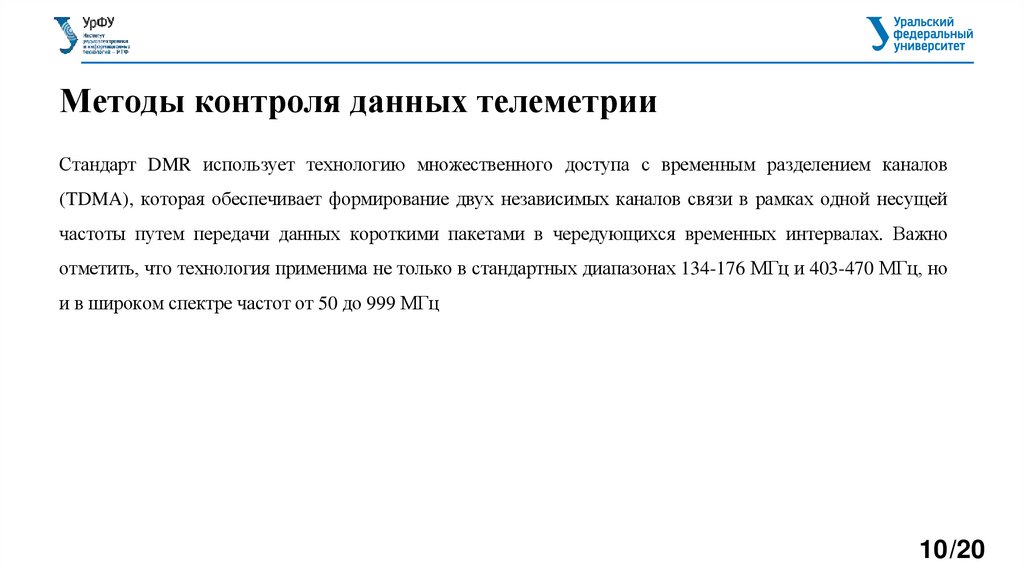

Методы контроля данных телеметрии
Стандарт DMR использует технологию множественного доступа с временным разделением каналов
(TDMA), которая обеспечивает формирование двух независимых каналов связи в рамках одной несущей
частоты путем передачи данных короткими пакетами в чередующихся временных интервалах. Важно
отметить, что технология применима не только в стандартных диапазонах 134-176 МГц и 403-470 МГц, но
и в широком спектре частот от 50 до 999 МГц
10/20

11.

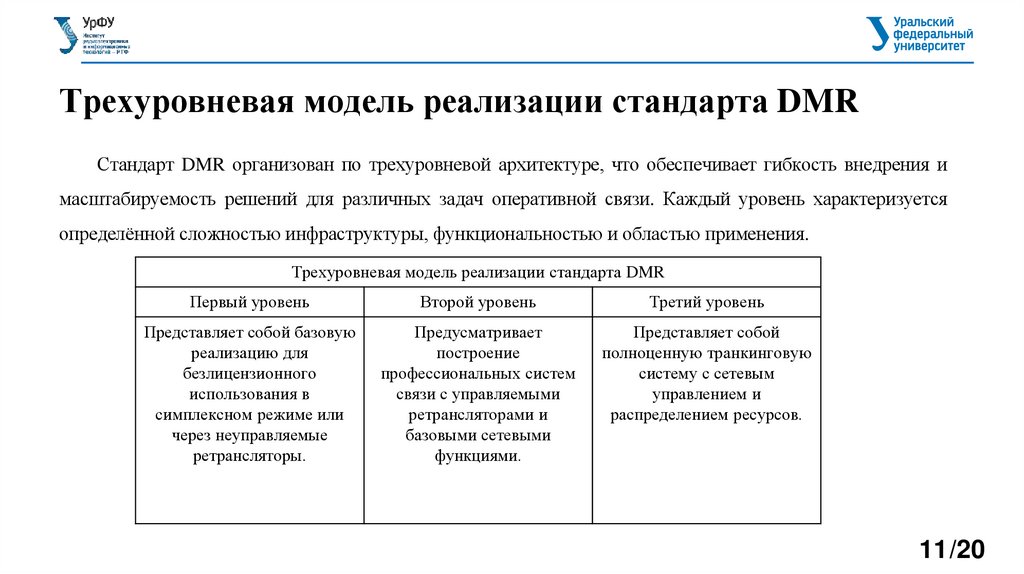

Трехуровневая модель реализации стандарта DMR
Стандарт DMR организован по трехуровневой архитектуре, что обеспечивает гибкость внедрения и
масштабируемость решений для различных задач оперативной связи. Каждый уровень характеризуется
определённой сложностью инфраструктуры, функциональностью и областью применения.
Трехуровневая модель реализации стандарта DMR
Первый уровень
Второй уровень
Третий уровень
Представляет собой базовую
реализацию для
безлицензионного
использования в
симплексном режиме или
через неуправляемые
ретрансляторы.
Предусматривает
построение
профессиональных систем
связи с управляемыми
ретрансляторами и
базовыми сетевыми
функциями.
Представляет собой
полноценную транкинговую
систему с сетевым
управлением и
распределением ресурсов.
11/20

12.

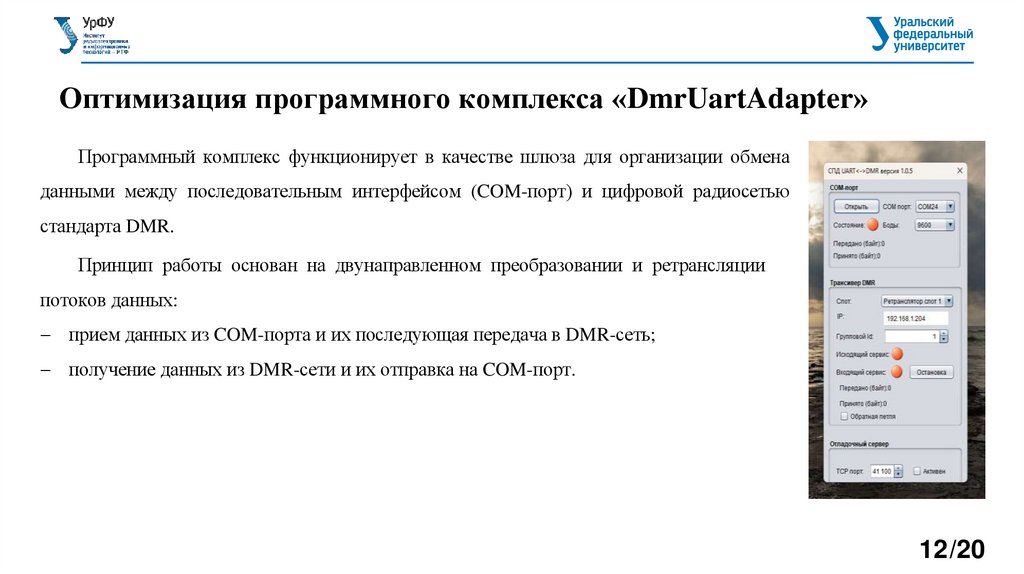

Оптимизация программного комплекса «DmrUartAdapter»
Программный комплекс функционирует в качестве шлюза для организации обмена
данными между последовательным интерфейсом (COM-порт) и цифровой радиосетью
стандарта DMR.
Принцип работы основан на двунаправленном преобразовании и ретрансляции
потоков данных:
прием данных из COM-порта и их последующая передача в DMR-сеть;
получение данных из DMR-сети и их отправка на COM-порт.
12/20

13.

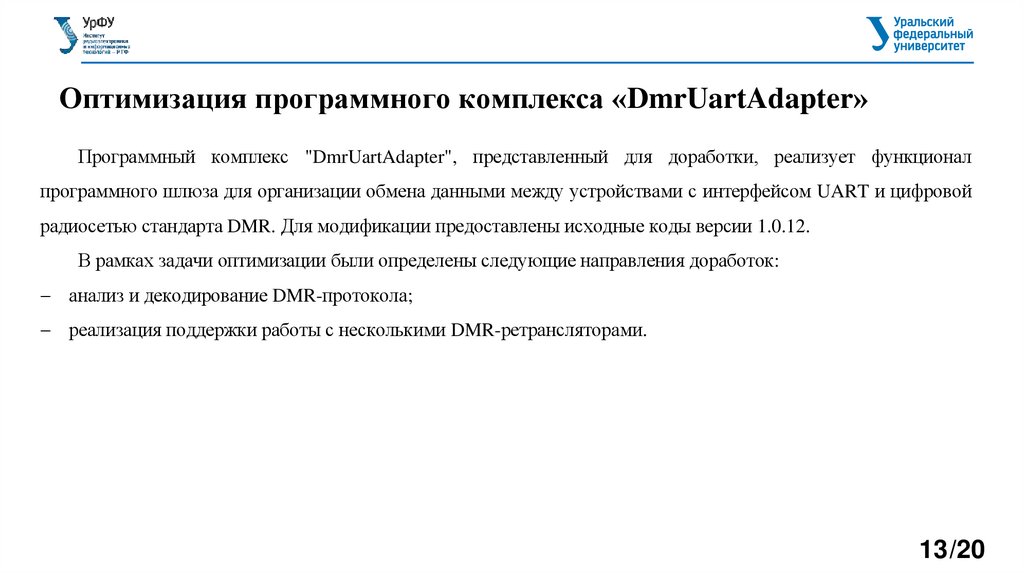

Оптимизация программного комплекса «DmrUartAdapter»
Программный комплекс "DmrUartAdapter", представленный для доработки, реализует функционал
программного шлюза для организации обмена данными между устройствами с интерфейсом UART и цифровой
радиосетью стандарта DMR. Для модификации предоставлены исходные коды версии 1.0.12.
В рамках задачи оптимизации были определены следующие направления доработок:
анализ и декодирование DMR-протокола;
реализация поддержки работы с несколькими DMR-ретрансляторами.
13/20

14.

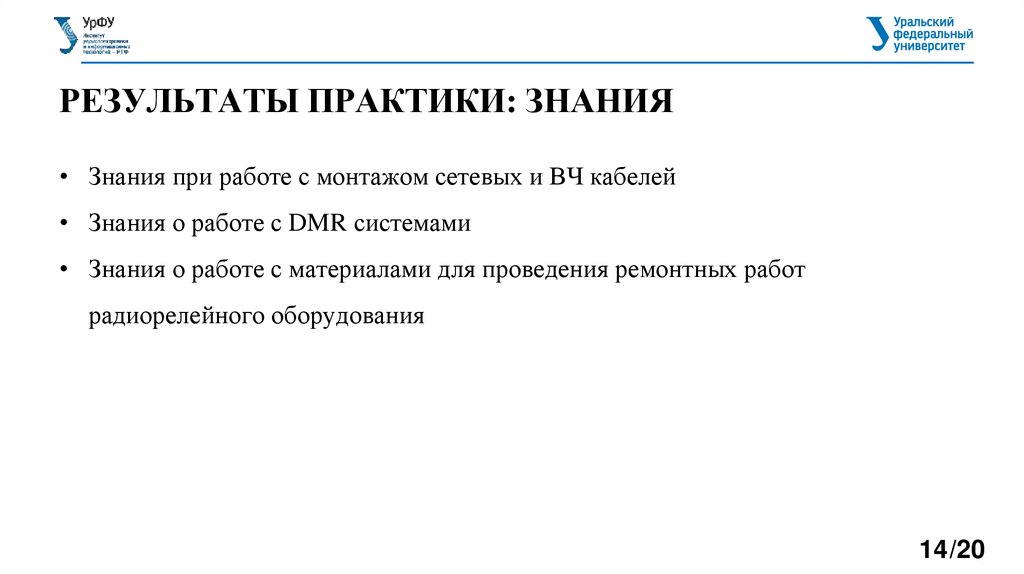

РЕЗУЛЬТАТЫ ПРАКТИКИ: ЗНАНИЯ
• Знания при работе с монтажом сетевых и ВЧ кабелей
• Знания о работе с DMR системами
• Знания о работе с материалами для проведения ремонтных работ
радиорелейного оборудования
14/20

15.

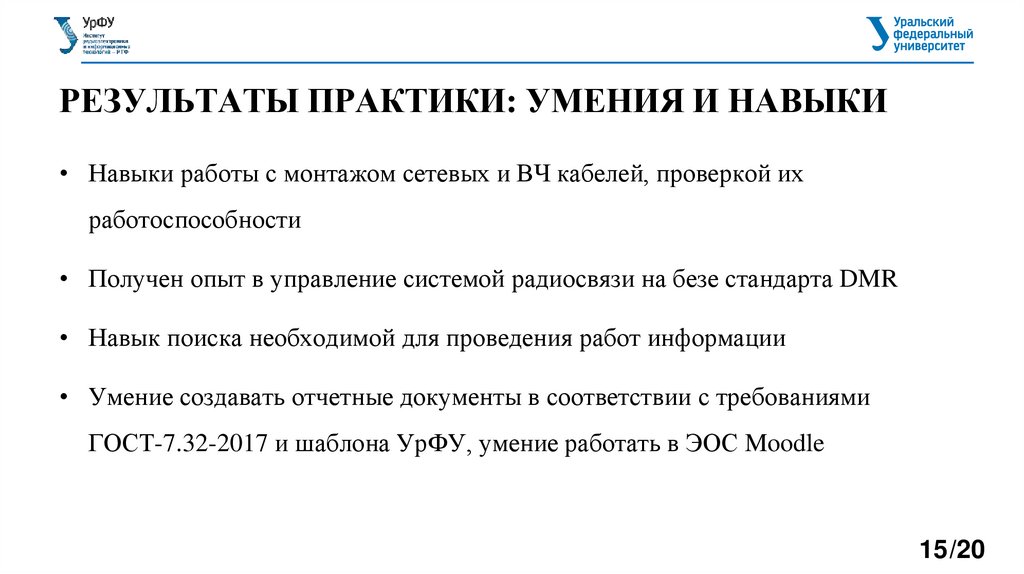

РЕЗУЛЬТАТЫ ПРАКТИКИ: УМЕНИЯ И НАВЫКИ
• Навыки работы с монтажом сетевых и ВЧ кабелей, проверкой их
работоспособности
• Получен опыт в управление системой радиосвязи на безе стандарта DMR
• Навык поиска необходимой для проведения работ информации
• Умение создавать отчетные документы в соответствии с требованиями
ГОСТ-7.32-2017 и шаблона УрФУ, умение работать в ЭОС Moodle
15/20

16.

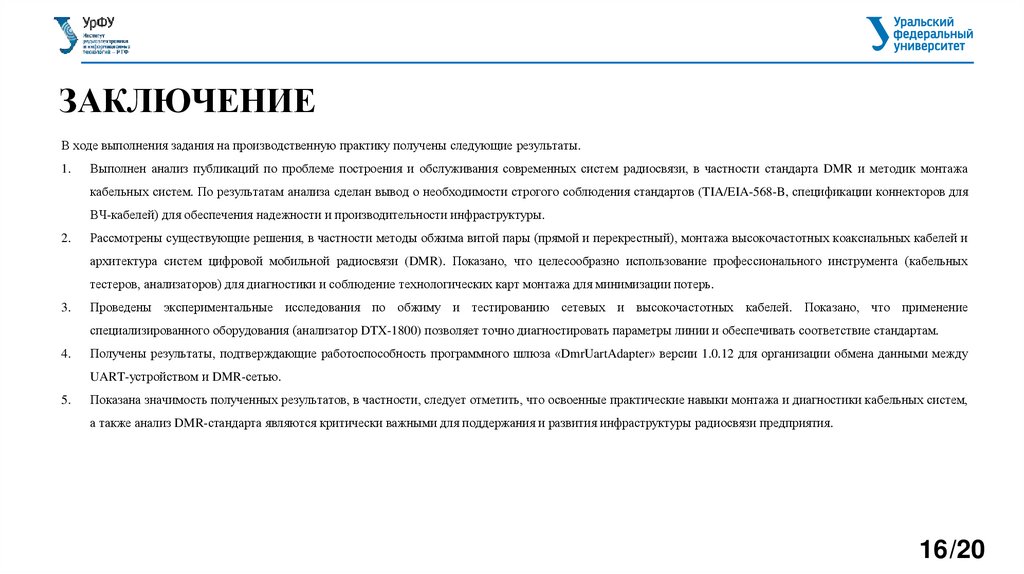

ЗАКЛЮЧЕНИЕ
В ходе выполнения задания на производственную практику получены следующие результаты.
1.
Выполнен анализ публикаций по проблеме построения и обслуживания современных систем радиосвязи, в частности стандарта DMR и методик монтажа
кабельных систем. По результатам анализа сделан вывод о необходимости строгого соблюдения стандартов (TIA/EIA-568-B, спецификации коннекторов для
ВЧ-кабелей) для обеспечения надежности и производительности инфраструктуры.
2.
Рассмотрены существующие решения, в частности методы обжима витой пары (прямой и перекрестный), монтажа высокочастотных коаксиальных кабелей и
архитектура систем цифровой мобильной радиосвязи (DMR). Показано, что целесообразно использование профессионального инструмента (кабельных
тестеров, анализаторов) для диагностики и соблюдение технологических карт монтажа для минимизации потерь.
3.
Проведены экспериментальные исследования по обжиму и тестированию сетевых и высокочастотных кабелей. Показано, что применение
специализированного оборудования (анализатор DTX-1800) позволяет точно диагностировать параметры линии и обеспечивать соответствие стандартам.
4.
Получены результаты, подтверждающие работоспособность программного шлюза «DmrUartAdapter» версии 1.0.12 для организации обмена данными между
UART-устройством и DMR-сетью.
5.
Показана значимость полученных результатов, в частности, следует отметить, что освоенные практические навыки монтажа и диагностики кабельных систем,
а также анализ DMR-стандарта являются критически важными для поддержания и развития инфраструктуры радиосвязи предприятия.
16/20

17.

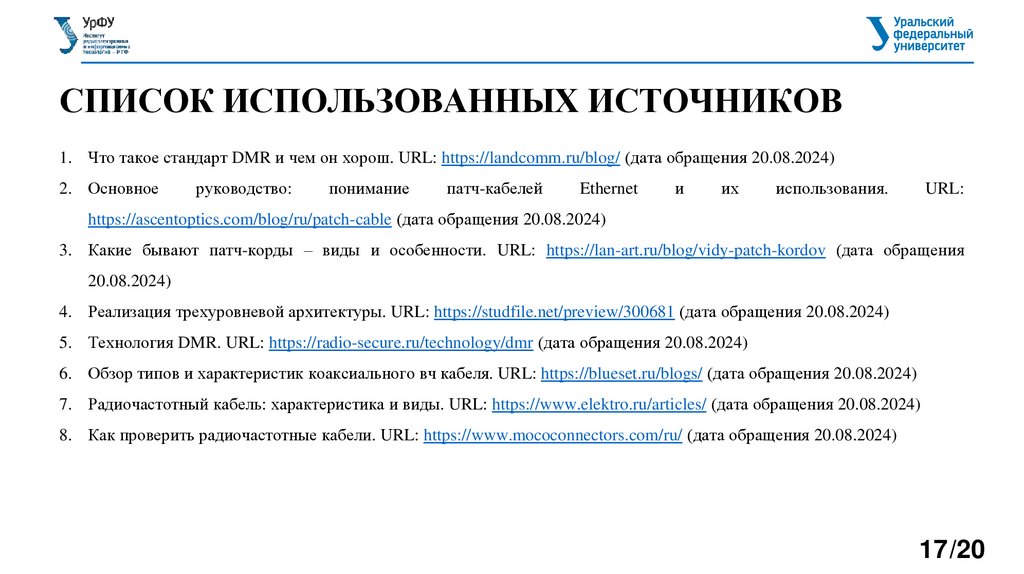

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1. Что такое стандарт DMR и чем он хорош. URL: https://landcomm.ru/blog/ (дата обращения 20.08.2024)
2. Основное
руководство:
понимание
патч-кабелей
Ethernet
и
их
использования.
URL:
https://ascentoptics.com/blog/ru/patch-cable (дата обращения 20.08.2024)
3. Какие бывают патч-корды – виды и особенности. URL: https://lan-art.ru/blog/vidy-patch-kordov (дата обращения
20.08.2024)
4. Реализация трехуровневой архитектуры. URL: https://studfile.net/preview/300681 (дата обращения 20.08.2024)
5. Технология DMR. URL: https://radio-secure.ru/technology/dmr (дата обращения 20.08.2024)
6. Обзор типов и характеристик коаксиального вч кабеля. URL: https://blueset.ru/blogs/ (дата обращения 20.08.2024)
7. Радиочастотный кабель: характеристика и виды. URL: https://www.elektro.ru/articles/ (дата обращения 20.08.2024)
8. Как проверить радиочастотные кабели. URL: https://www.mococonnectors.com/ru/ (дата обращения 20.08.2024)
17/20

18.

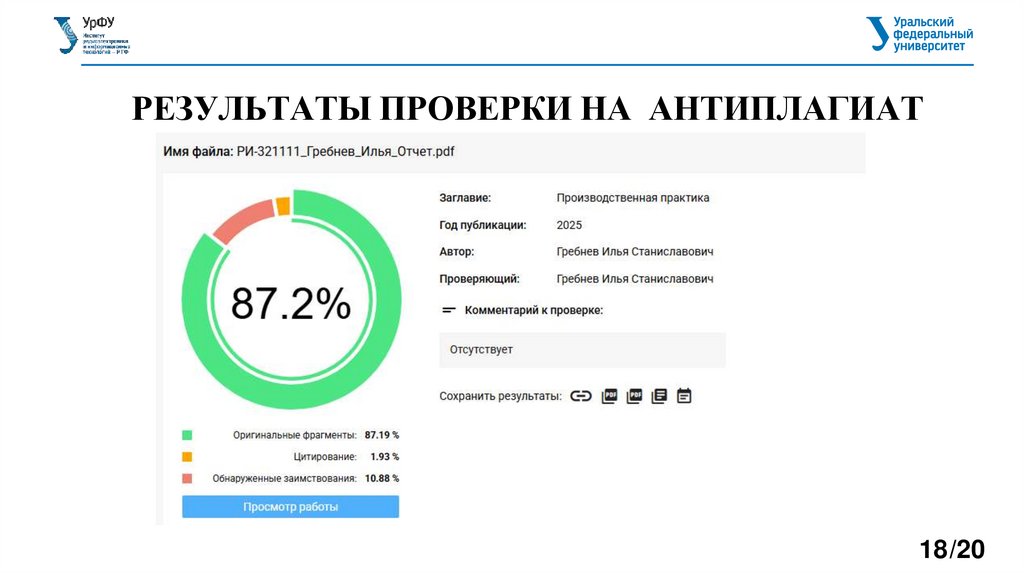

РЕЗУЛЬТАТЫ ПРОВЕРКИ НА АНТИПЛАГИАТ
18/20

19.

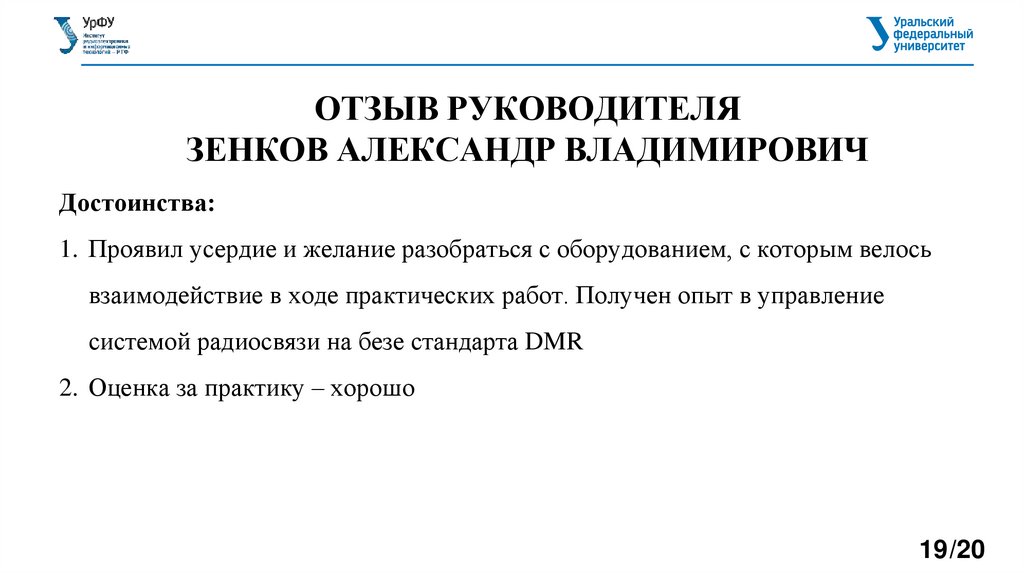

ОТЗЫВ РУКОВОДИТЕЛЯ
ЗЕНКОВ АЛЕКСАНДР ВЛАДИМИРОВИЧ
Достоинства:
1. Проявил усердие и желание разобраться с оборудованием, с которым велось
взаимодействие в ходе практических работ. Получен опыт в управление
системой радиосвязи на безе стандарта DMR
2. Оценка за практику – хорошо
19/20

20.

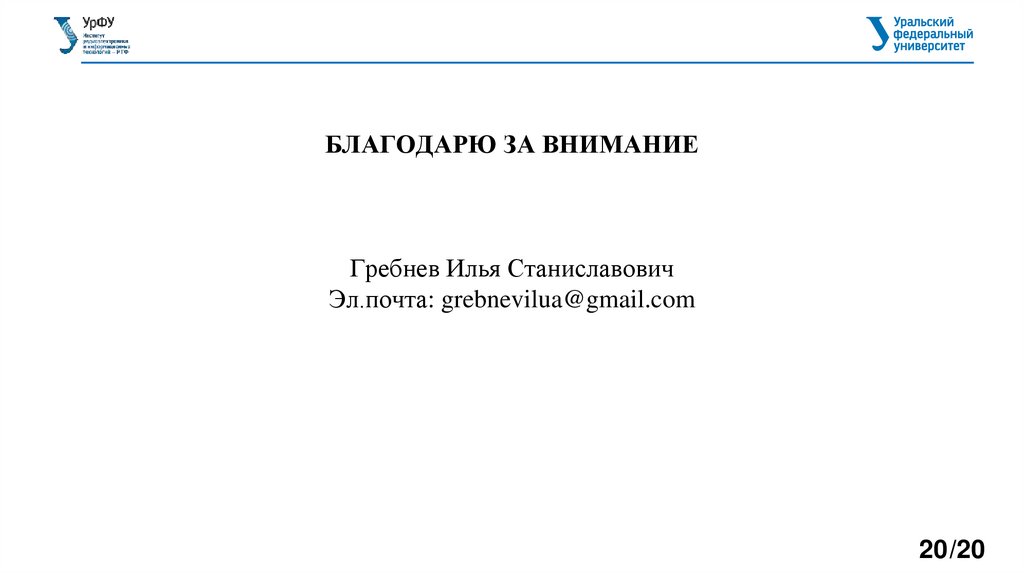

БЛАГОДАРЮ ЗА ВНИМАНИЕ
Гребнев Илья Станиславович
Эл.почта: grebnevilua@gmail.com
20/20
