ЛЕКЦИЯ 4 - ГОСТ 2.305-68 Простые разрезы

1. Лекция 3 ГОСТ 2.305- 68 Виды. Простые разрезы.

2.

:
ИЗОБРАЖЕНИЯ – ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ
ГОСТ 2.305-68
Сениор-лектор Жаркимбаева Гульнара Бахитовна

3.

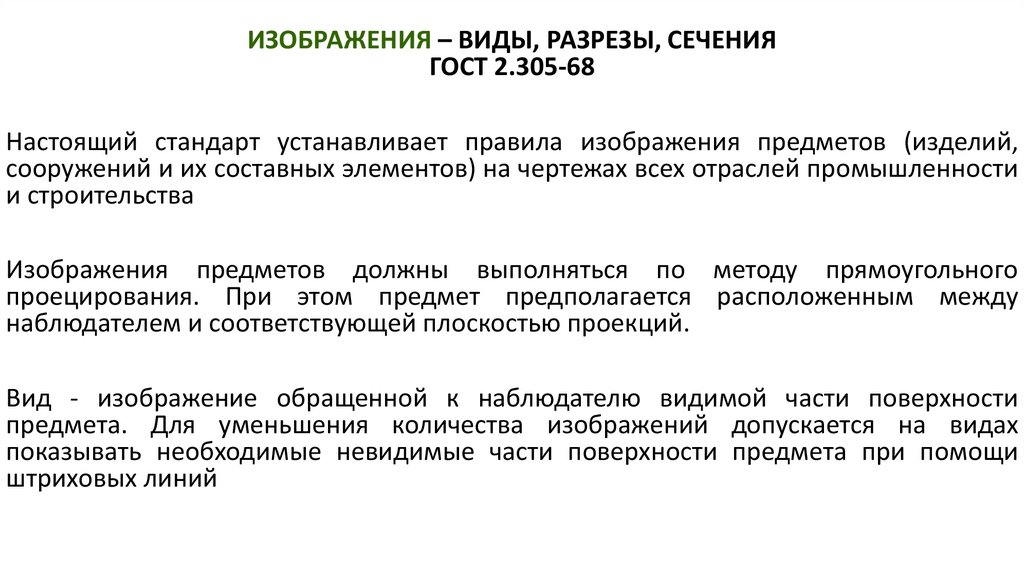

ИЗОБРАЖЕНИЯ – ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ
ГОСТ 2.305-68
Настоящий стандарт устанавливает правила изображения предметов (изделий,
сооружений и их составных элементов) на чертежах всех отраслей промышленности
и строительства

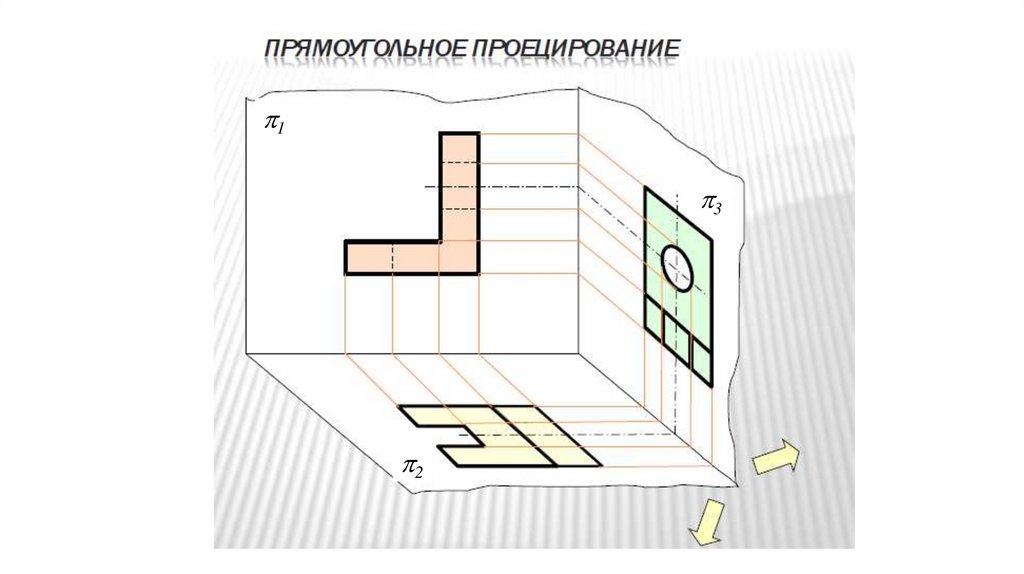

Изображения предметов должны выполняться по методу прямоугольного
проецирования. При этом предмет предполагается расположенным между
наблюдателем и соответствующей плоскостью проекций.
Вид - изображение обращенной к наблюдателю видимой части поверхности
предмета. Для уменьшения количества изображений допускается на видах
показывать необходимые невидимые части поверхности предмета при помощи
штриховых линий

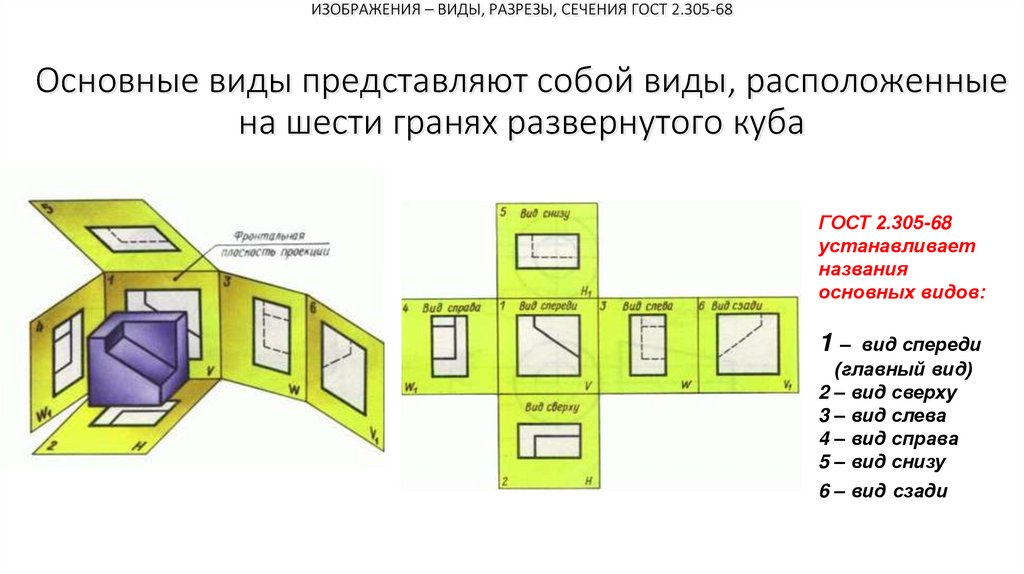

4. ИЗОБРАЖЕНИЯ – ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ ГОСТ 2.305-68 Основные виды представляют собой виды, расположенные на шести гранях

развернутого куба
ГОСТ 2.305-68
устанавливает
названия
основных видов:
1 – вид спереди
(главный вид)
2 – вид сверху
3 – вид слева
4 – вид справа
5 – вид снизу
6 – вид сзади

5.

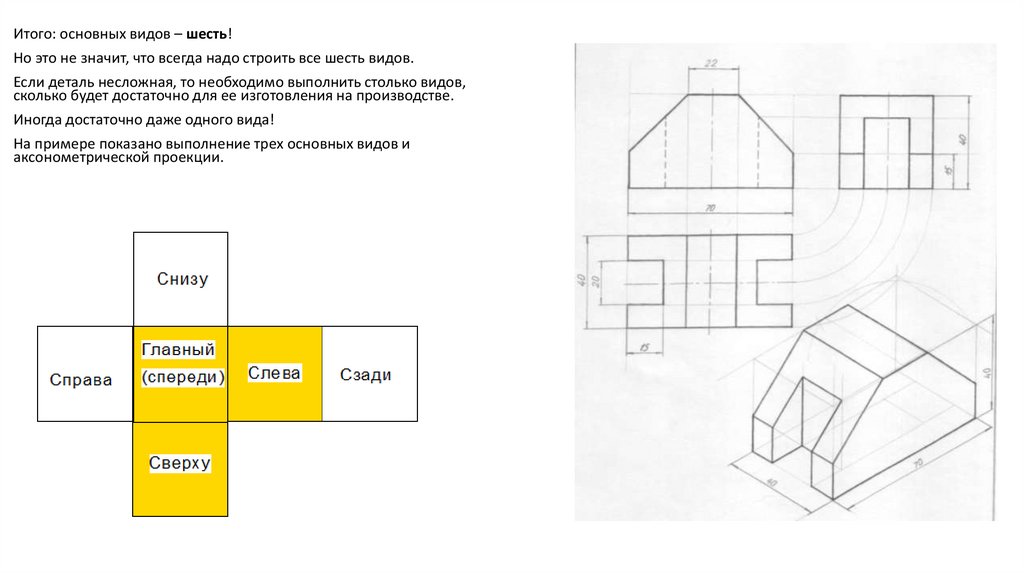

Итого: основных видов – шесть!
Но это не значит, что всегда надо строить все шесть видов.
Если деталь несложная, то необходимо выполнить столько видов,
сколько будет достаточно для ее изготовления на производстве.
Иногда достаточно даже одного вида!
На примере показано выполнение трех основных видов и
аксонометрической проекции.

6.

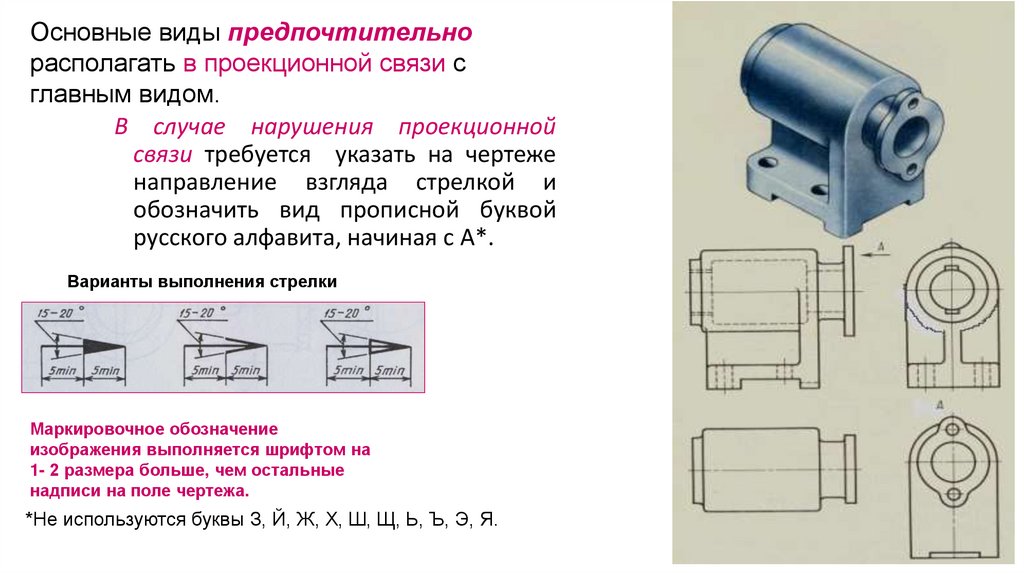

Основные виды предпочтительно
располагать в проекционной связи с
главным видом.
В случае нарушения проекционной
связи требуется указать на чертеже
направление взгляда стрелкой и
обозначить вид прописной буквой
русского алфавита, начиная с А*.
Варианты выполнения стрелки
Маркировочное обозначение
изображения выполняется шрифтом на
1- 2 размера больше, чем остальные
надписи на поле чертежа.
*Не используются буквы З, Й, Ж, Х, Ш, Щ, Ь, Ъ, Э, Я.

7.

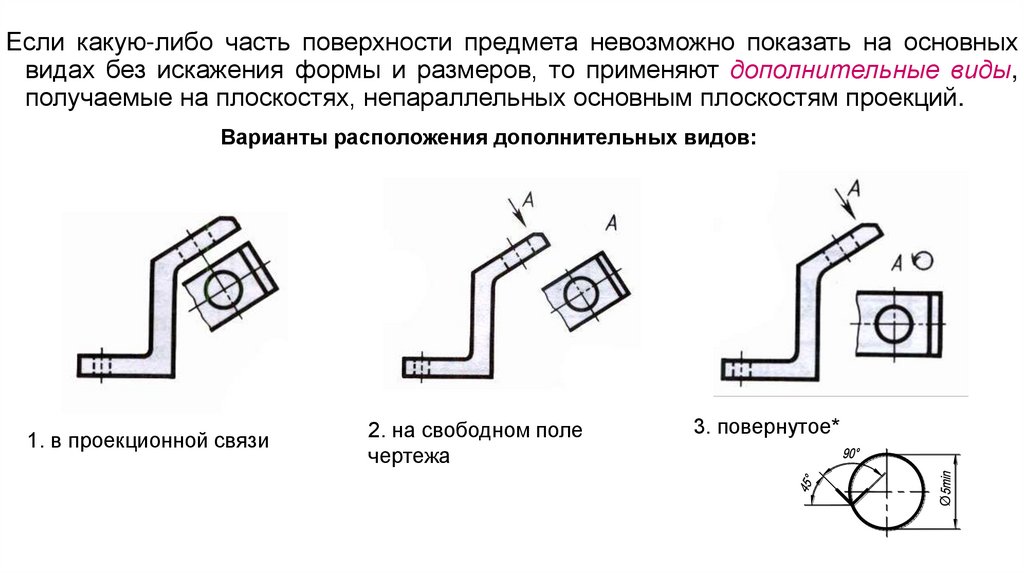

Если какую-либо часть поверхности предмета невозможно показать на основных
видах без искажения формы и размеров, то применяют дополнительные виды,
получаемые на плоскостях, непараллельных основным плоскостям проекций.
Варианты расположения дополнительных видов:
2. на свободном поле
чертежа
3. повернутое*
Ø
1. в проекционной связи

8.

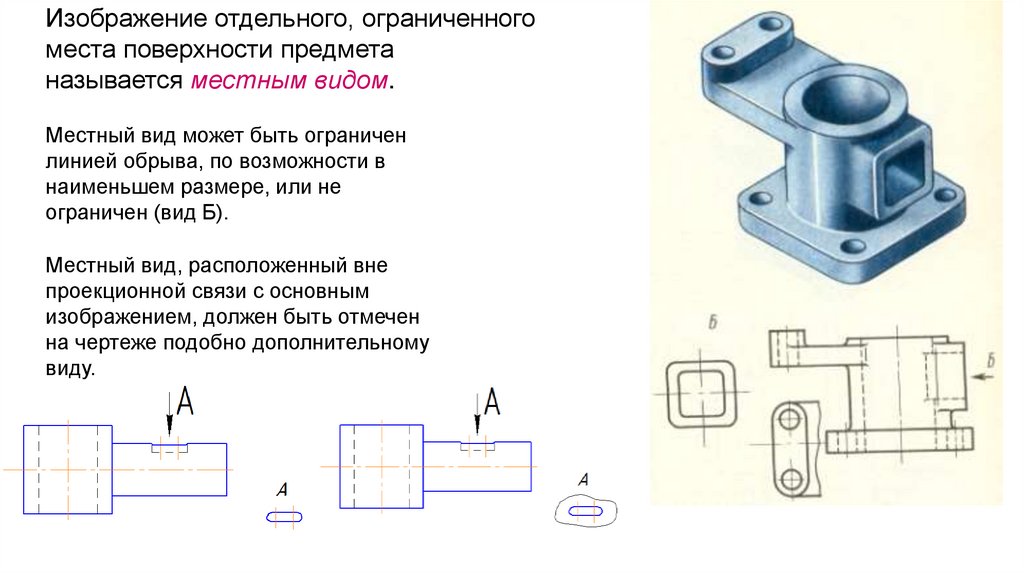

Изображение отдельного, ограниченного
места поверхности предмета
называется местным видом.
Местный вид может быть ограничен
линией обрыва, по возможности в
наименьшем размере, или не
ограничен (вид Б).
Местный вид, расположенный вне
проекционной связи с основным
изображением, должен быть отмечен
на чертеже подобно дополнительному
виду.

9.

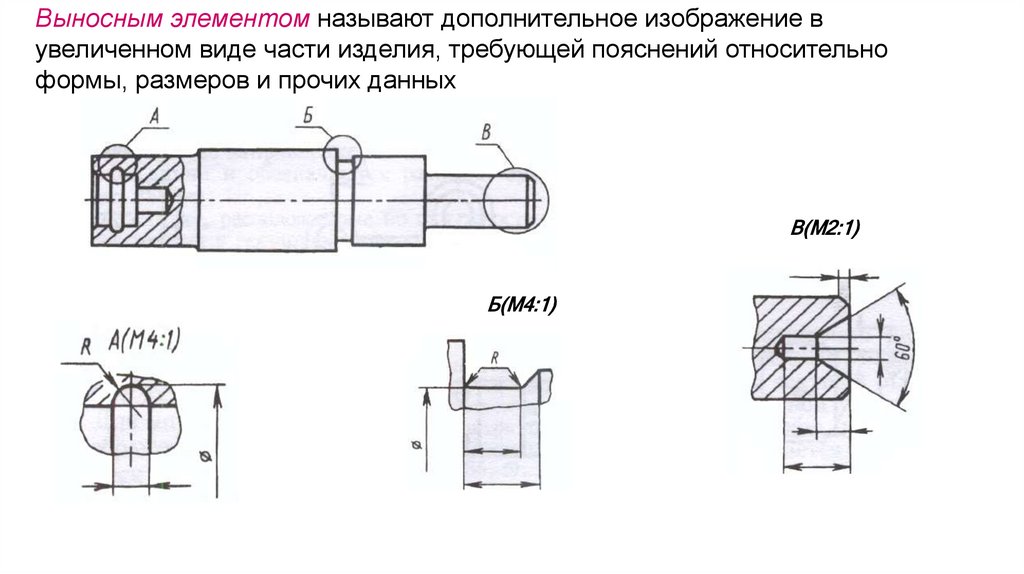

Выносным элементом называют дополнительное изображение в
увеличенном виде части изделия, требующей пояснений относительно
формы, размеров и прочих данных
В(М2:1)
Б(М4:1)

10.

ПРАКТИКА
Построение основных проекций по
аксонометрической проекции

11.

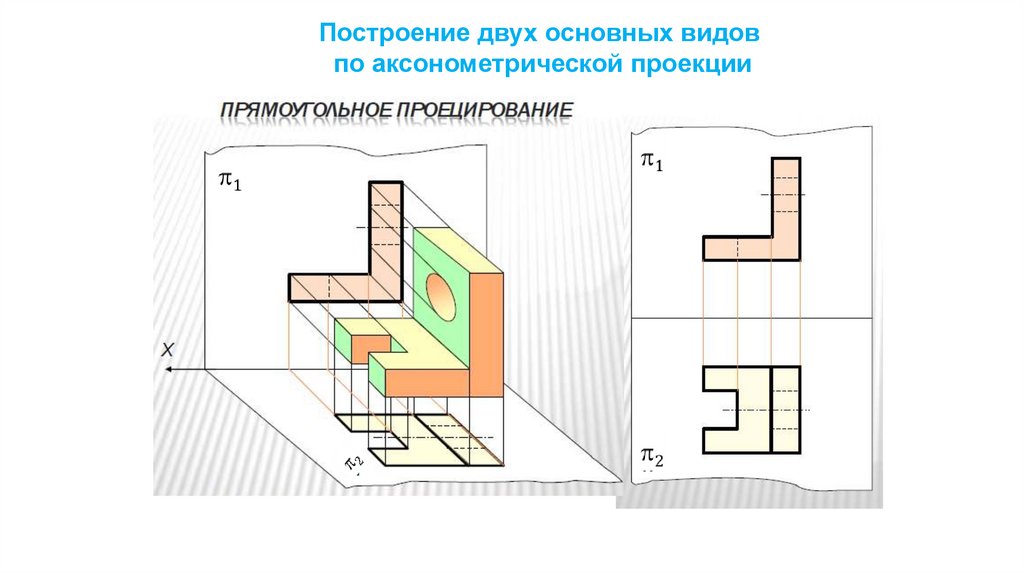

Построение двух основных видов
по аксонометрической проекции

12.

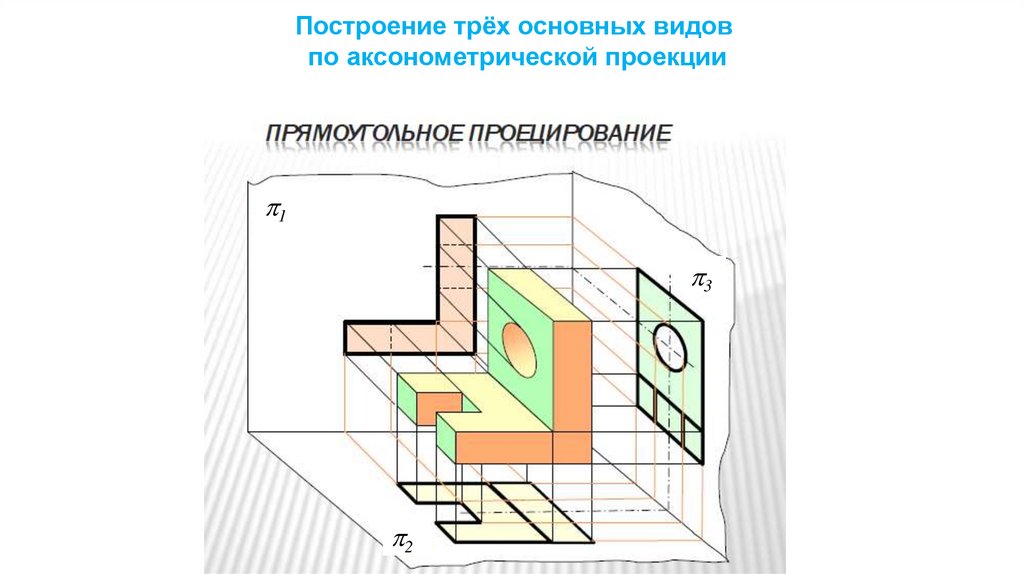

Построение трёх основных видов
по аксонометрической проекции
1
3
2

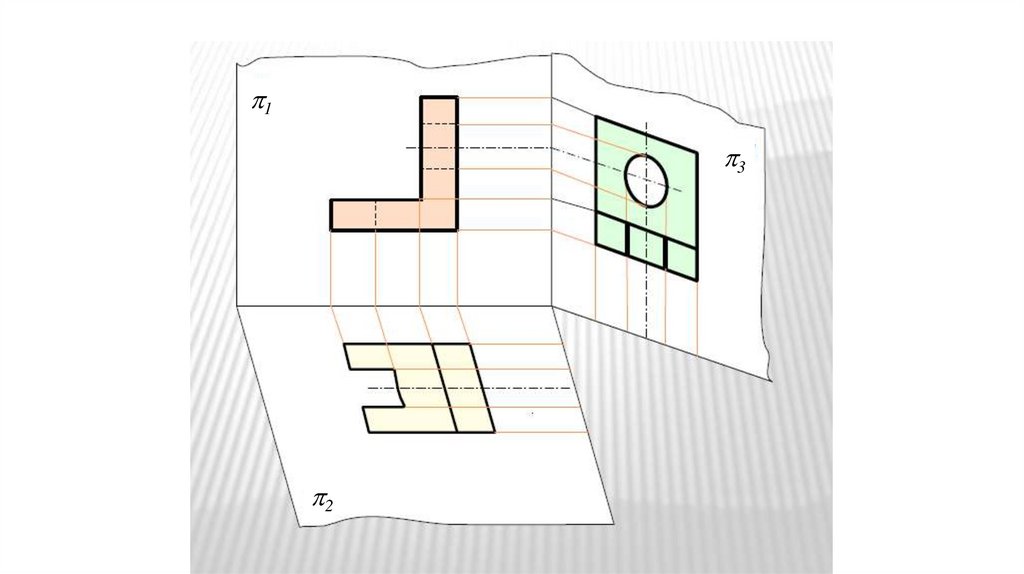

13.

1
3
2

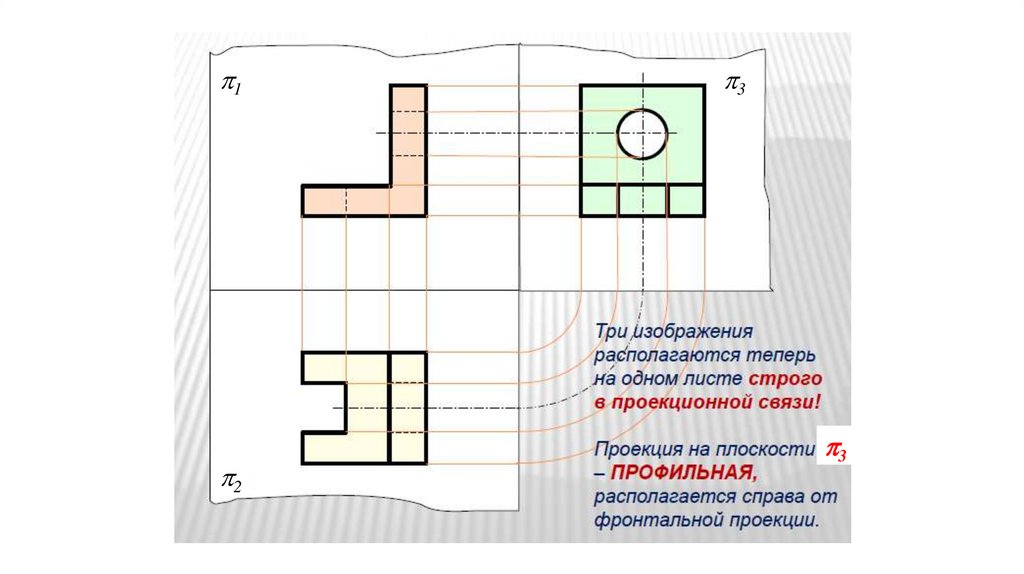

14.

1
3
2

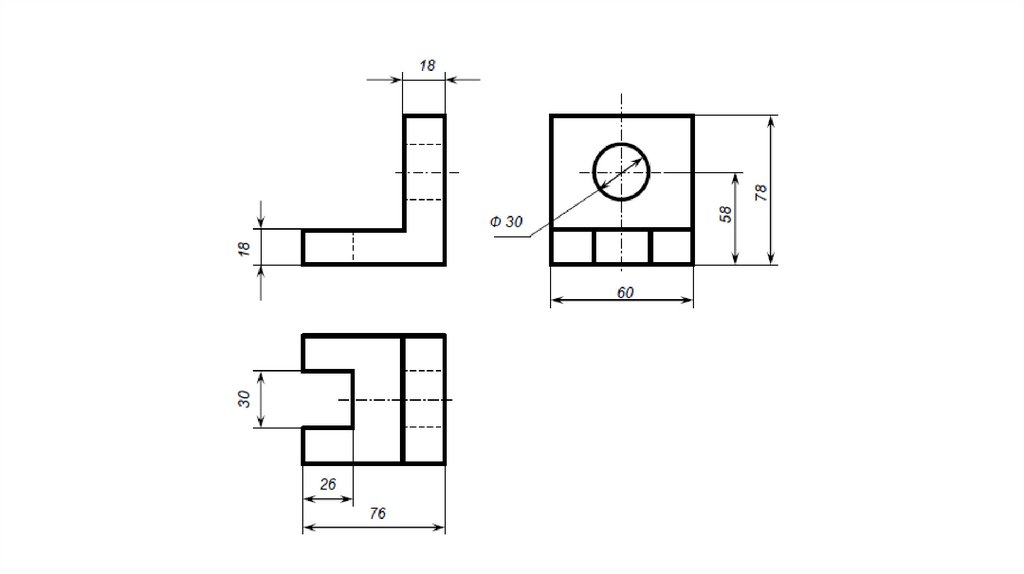

15.

1
2
3
3

16.

17.

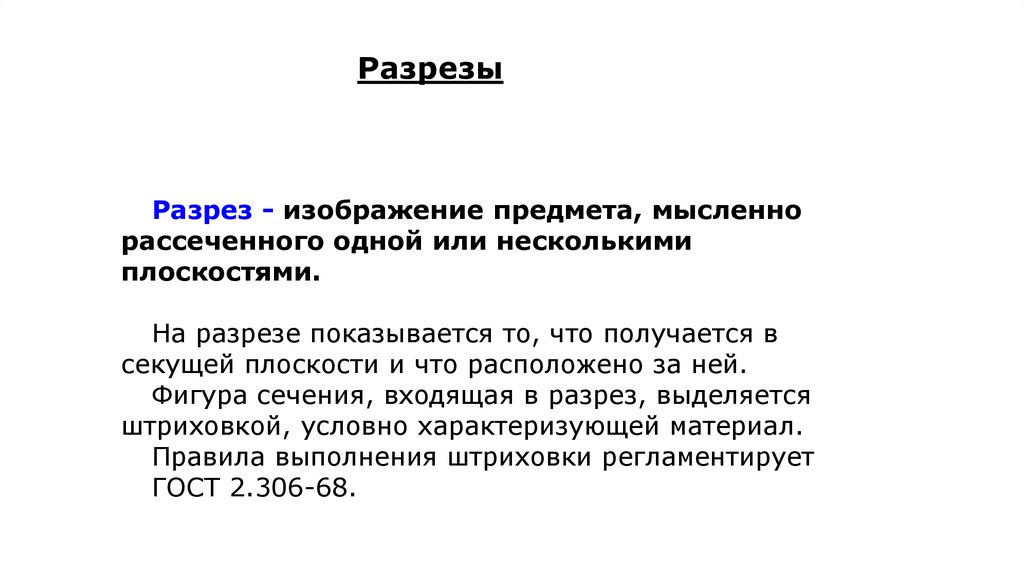

Разрезы
Разрез - изображение предмета, мысленно
рассеченного одной или несколькими
плоскостями.
На разрезе показывается то, что получается в
секущей плоскости и что расположено за ней.
Фигура сечения, входящая в разрез, выделяется
штриховкой, условно характеризующей материал.
Правила выполнения штриховки регламентирует
ГОСТ 2.306-68.

18. 3.7. Обозначения графических материалов и правила их нанесения на чертежах (ГОСТ 2.306-68)

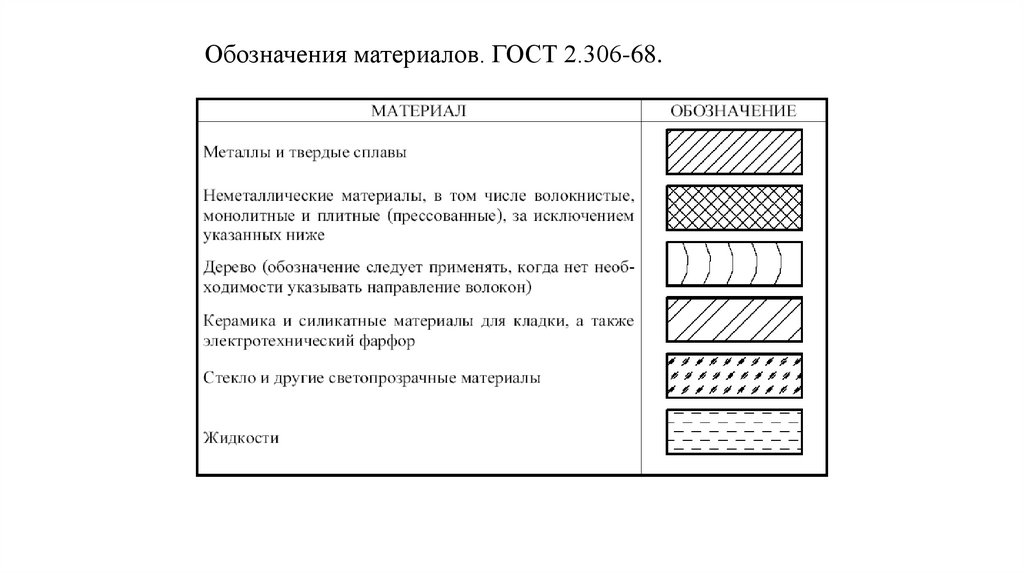

Обозначения материалов. ГОСТ 2.306-68.
3.7. Обозначения графических
материалов и правила их
нанесения на чертежах (ГОСТ
2.306-68)

19.

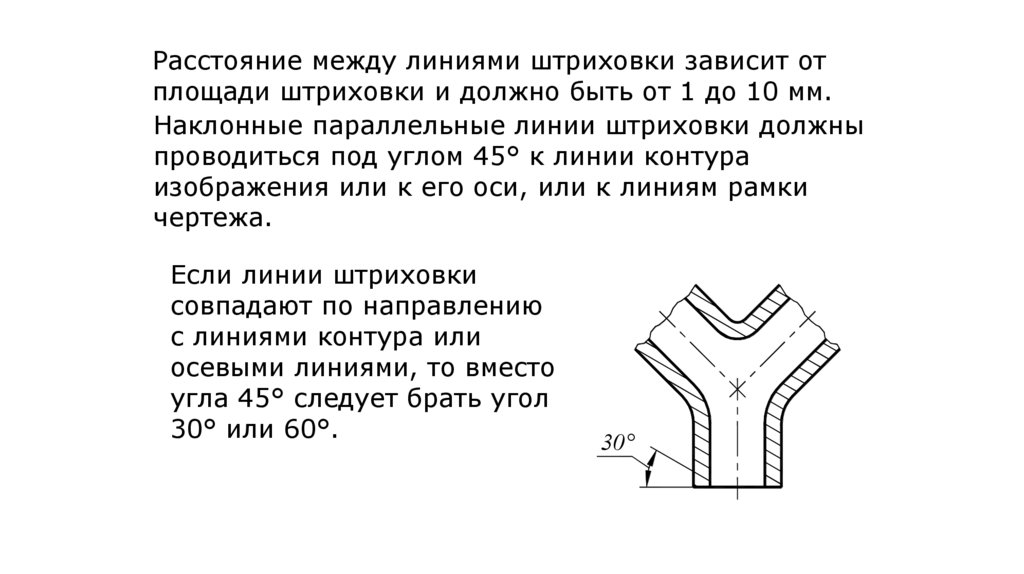

Расстояние между линиями штриховки зависит от
площади штриховки и должно быть от 1 до 10 мм.
Наклонные параллельные линии штриховки должны
Рис.3.27
проводиться под углом 45° к линии контура
изображения или к его оси, или к линиям рамки
чертежа.
Если линии штриховки
совпадают по направлению
с линиями контура или
осевыми линиями, то вместо
угла 45° следует брать угол
30° или 60°.
30°
Рис.3.28

20.

сечения узкой полоской равномерной ширины (рис.3.30).

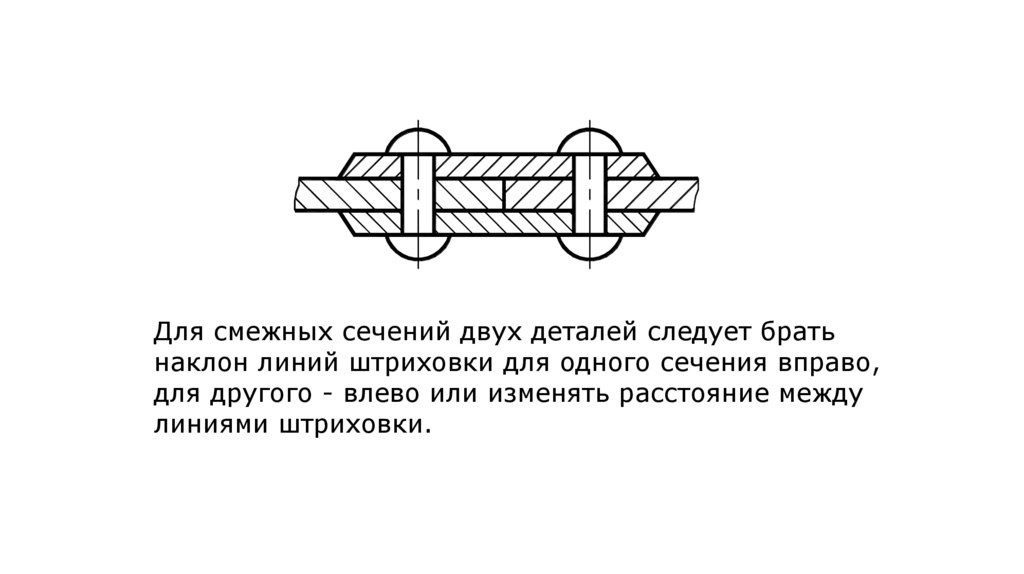

Для смежных сечений двух деталей следует брать
Рис.3.27
наклон линий штриховки
для одного сечения вправо,
для другого - влево или изменять расстояние между
линиями штриховки.

21.

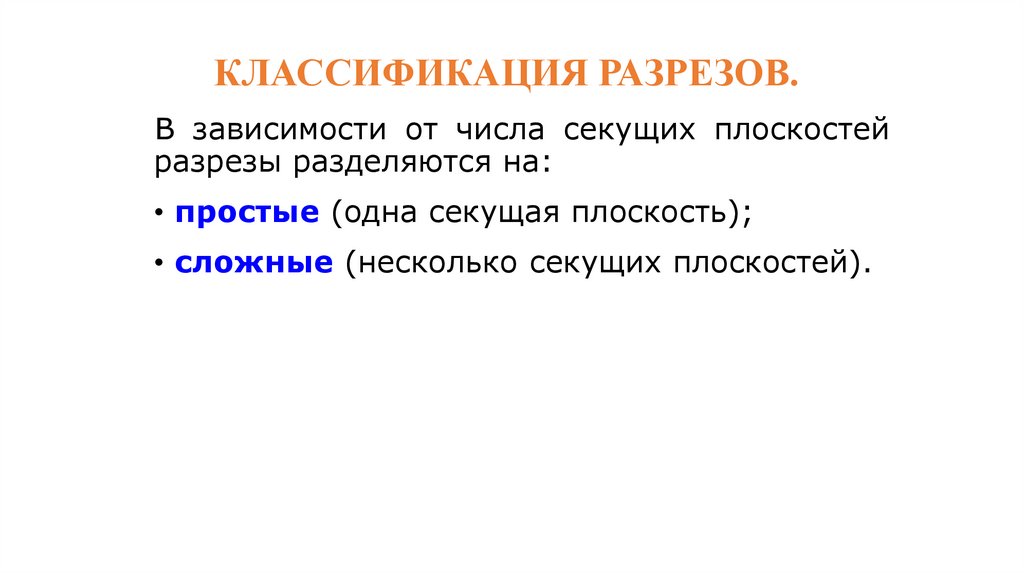

КЛАССИФИКАЦИЯ РАЗРЕЗОВ.
В зависимости от числа секущих плоскостей
разрезы разделяются на:
• простые (одна секущая плоскость);
• сложные (несколько секущих плоскостей).

22.

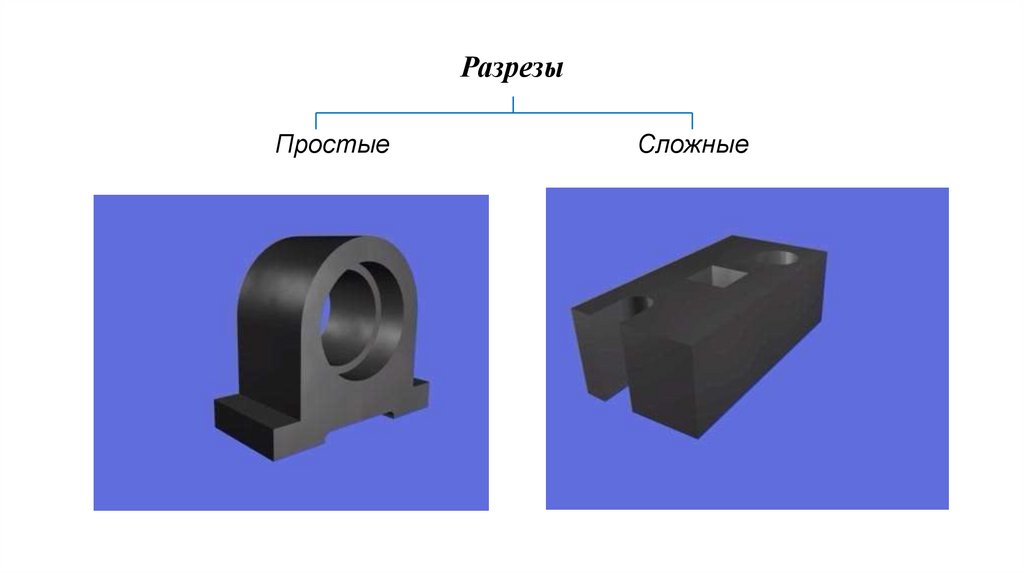

Разрезы
Простые
Сложные

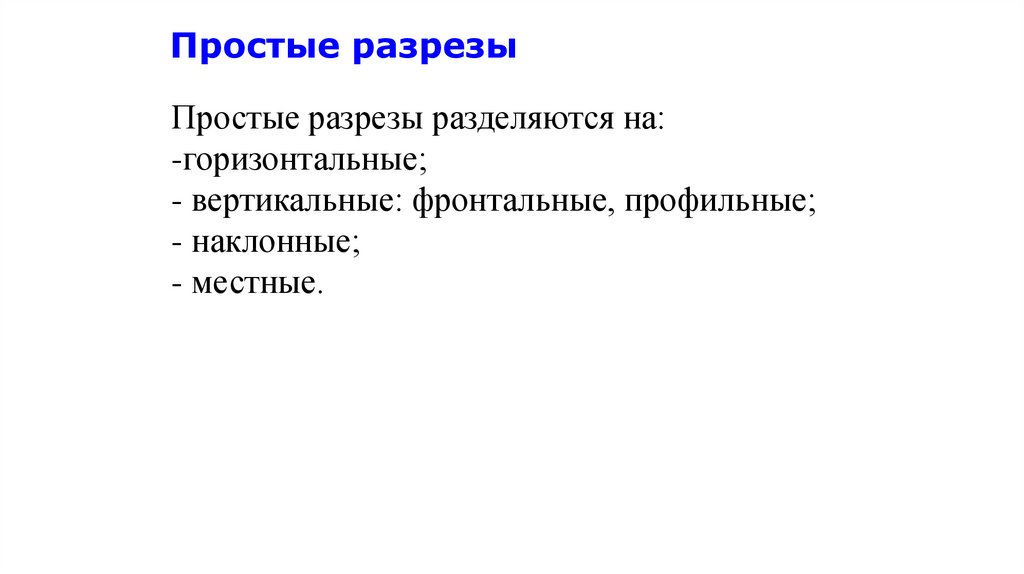

23. Простые разрезы

Простые разрезы разделяются на:
-горизонтальные;
- вертикальные: фронтальные, профильные;
- наклонные;
- местные.

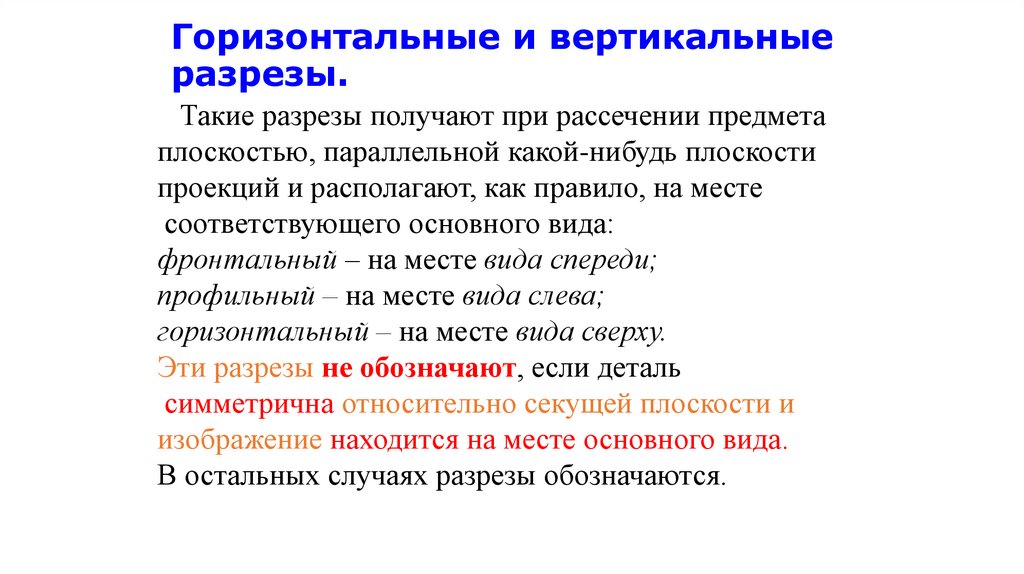

24. Горизонтальные и вертикальные разрезы.

Такие разрезы получают при рассечении предмета
плоскостью, параллельной какой-нибудь плоскости
проекций и располагают, как правило, на месте
соответствующего основного вида:
фронтальный – на месте вида спереди;
профильный – на месте вида слева;
горизонтальный – на месте вида сверху.
Эти разрезы не обозначают, если деталь
симметрична относительно секущей плоскости и
изображение находится на месте основного вида.
В остальных случаях разрезы обозначаются.

25.

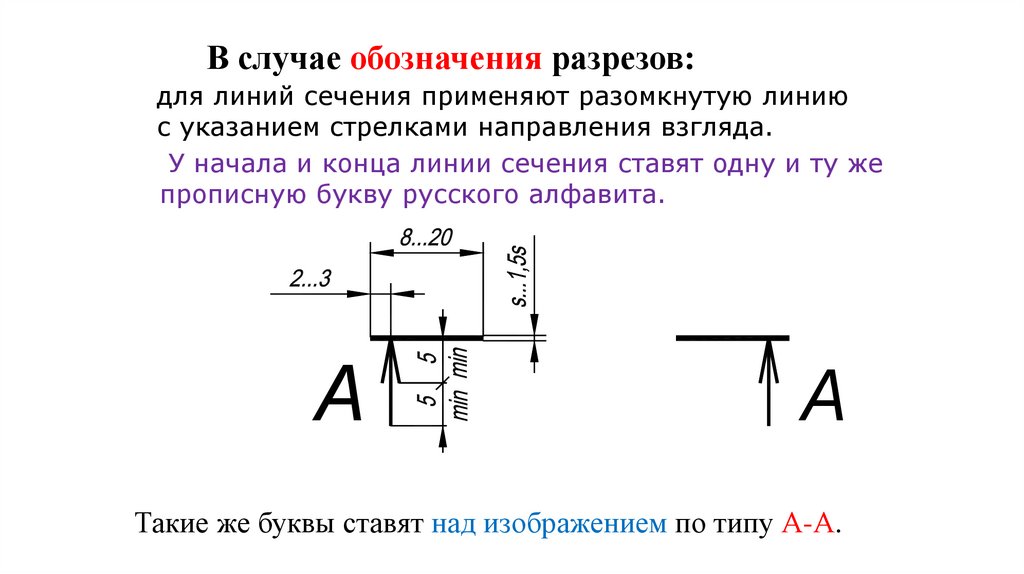

В случае обозначения разрезов:
для линий сечения применяют разомкнутую линию
с указанием стрелками направления взгляда.
У начала и конца линии сечения ставят одну и ту же
прописную букву русского алфавита.
А
А
Такие же буквы ставят над изображением по типу А-А.

26.

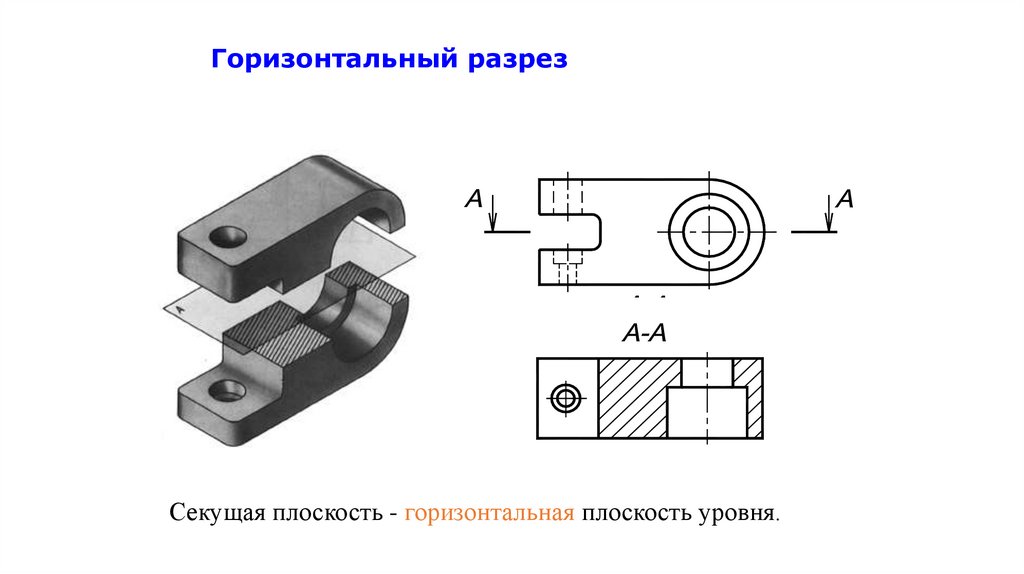

Горизонтальный разрез
Секущая плоскость - горизонтальная плоскость уровня.

27.

Рис.3.13
Рис.3.13

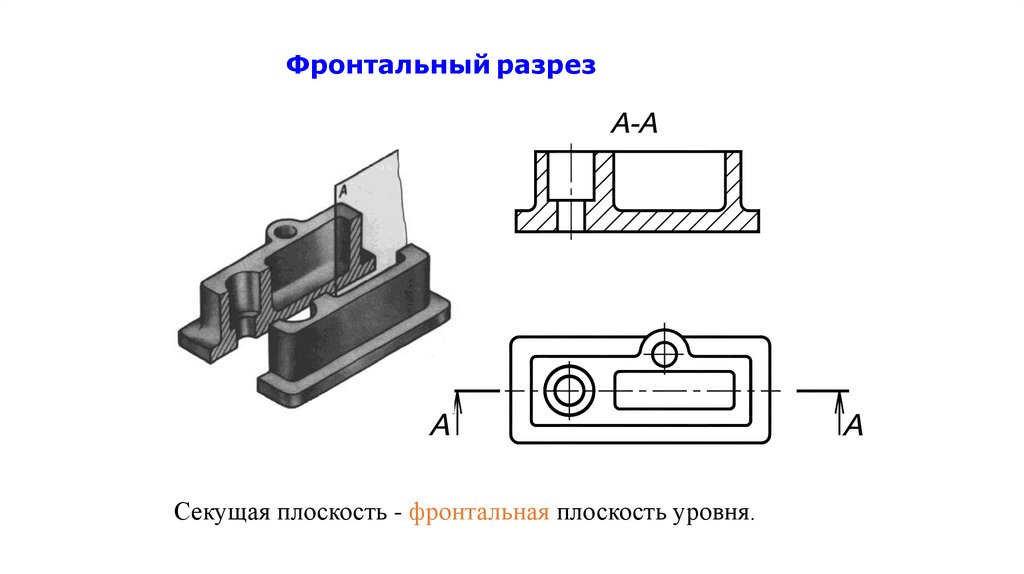

Фронтальный разрез
Рис.3.13
Рис.3.14
20
Секущая плоскость - фронтальная
Рис.3.14 плоскость уровня.
20
Рис.3.14

28.

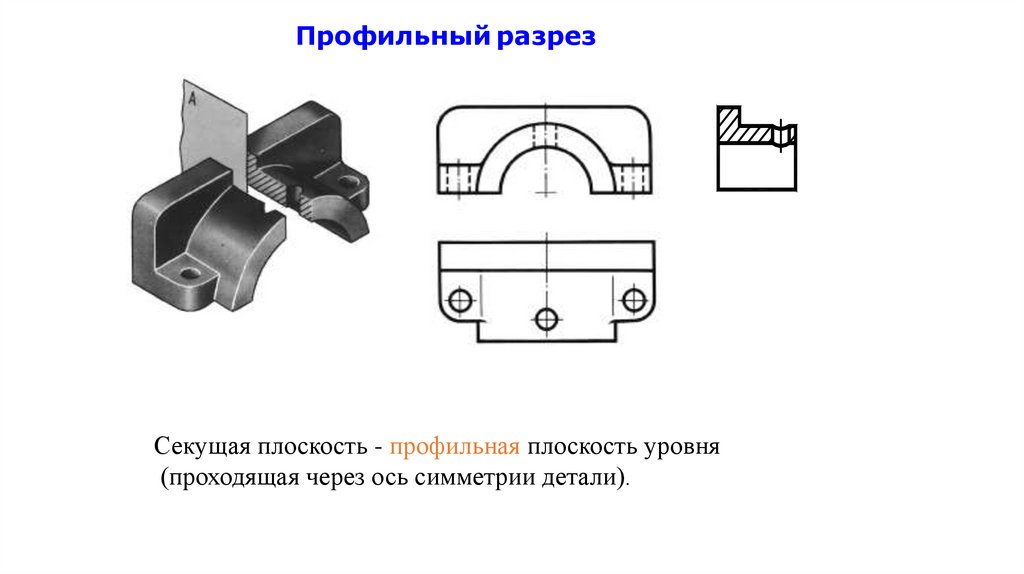

Профильный разрез
Секущая плоскость - профильная плоскость уровня
(проходящая через ось симметрии детали).

29.

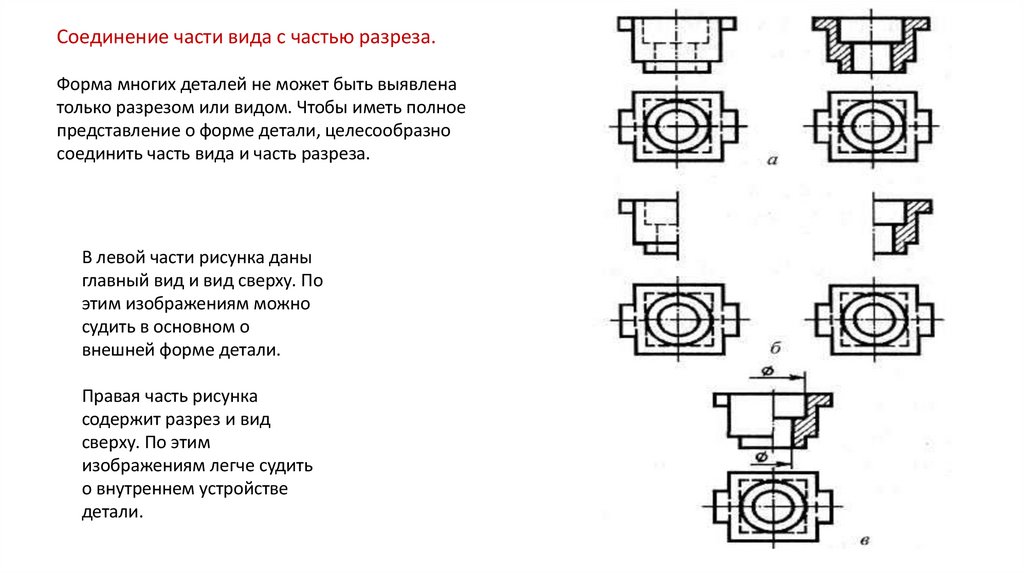

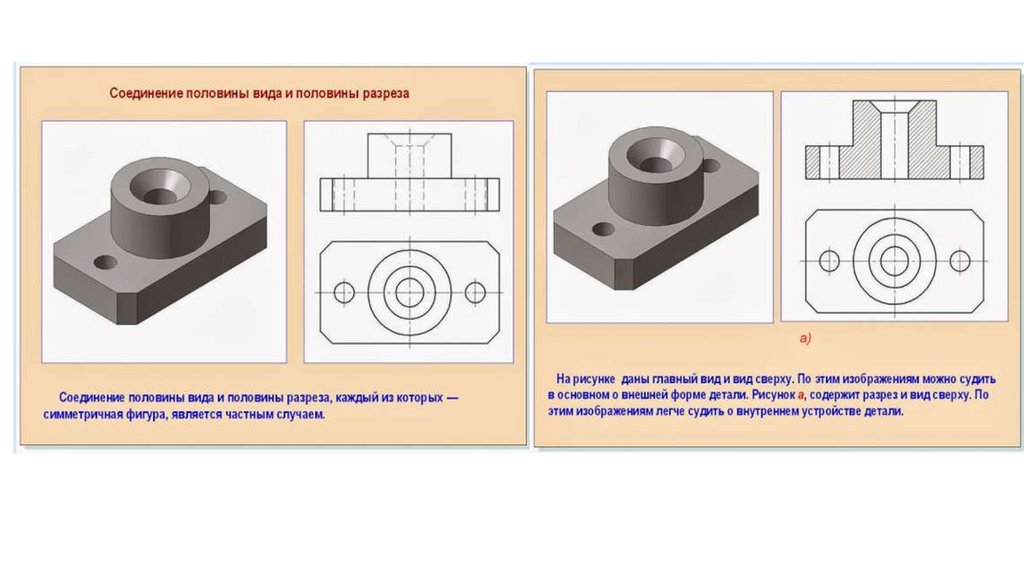

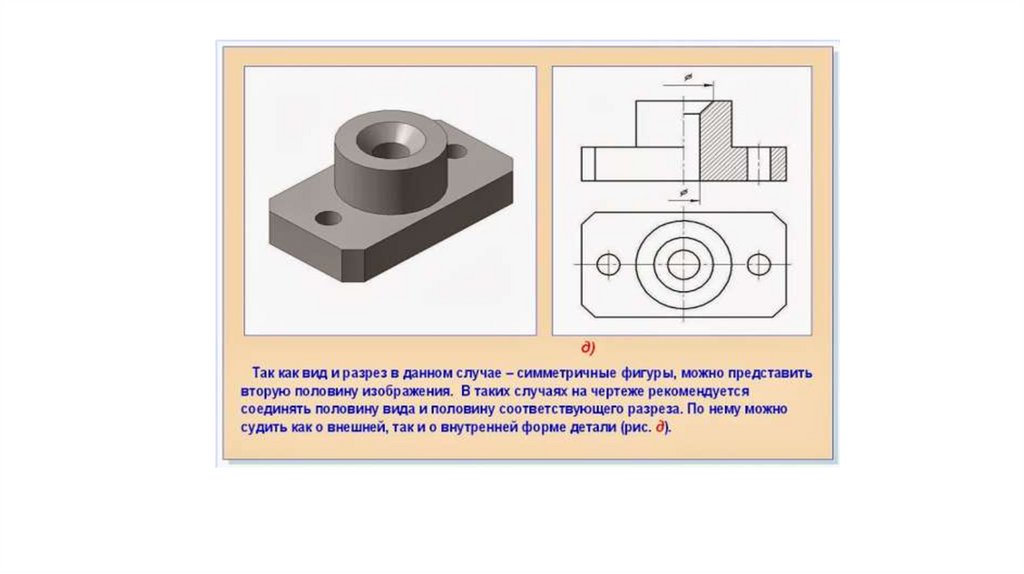

Соединение части вида с частью разреза.
Форма многих деталей не может быть выявлена
только разрезом или видом. Чтобы иметь полное
представление о форме детали, целесообразно
соединить часть вида и часть разреза.
В левой части рисунка даны
главный вид и вид сверху. По
этим изображениям можно
судить в основном о
внешней форме детали.
Правая часть рисунка
содержит разрез и вид
сверху. По этим
изображениям легче судить
о внутреннем устройстве
детали.

30.

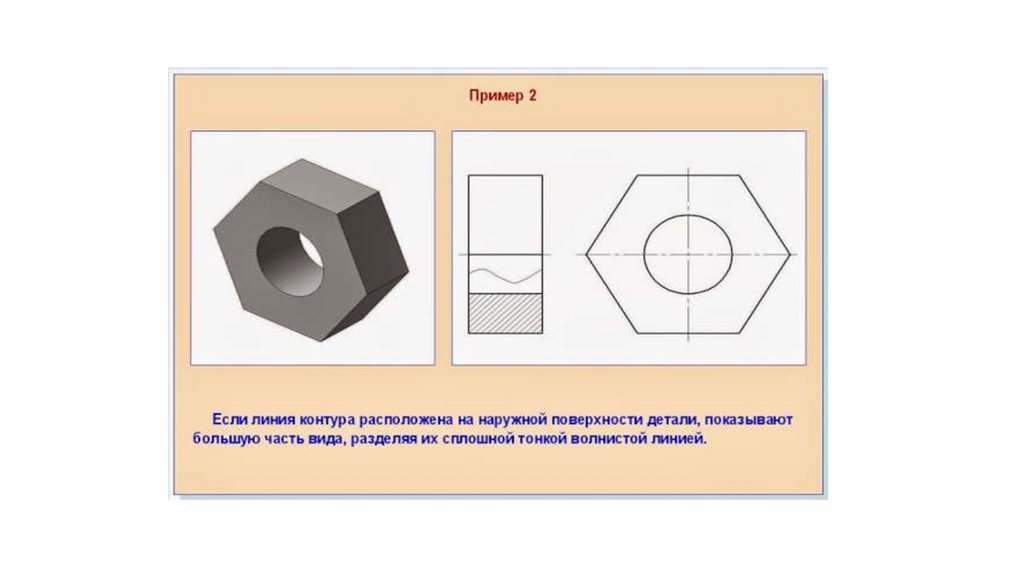

31.

32.

33.

34.

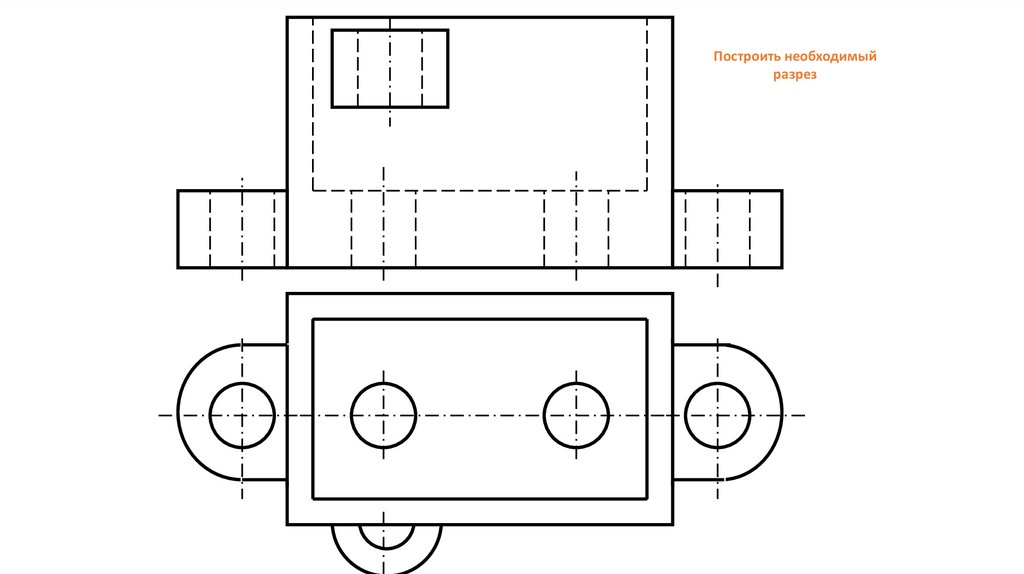

Построить необходимый
разрез

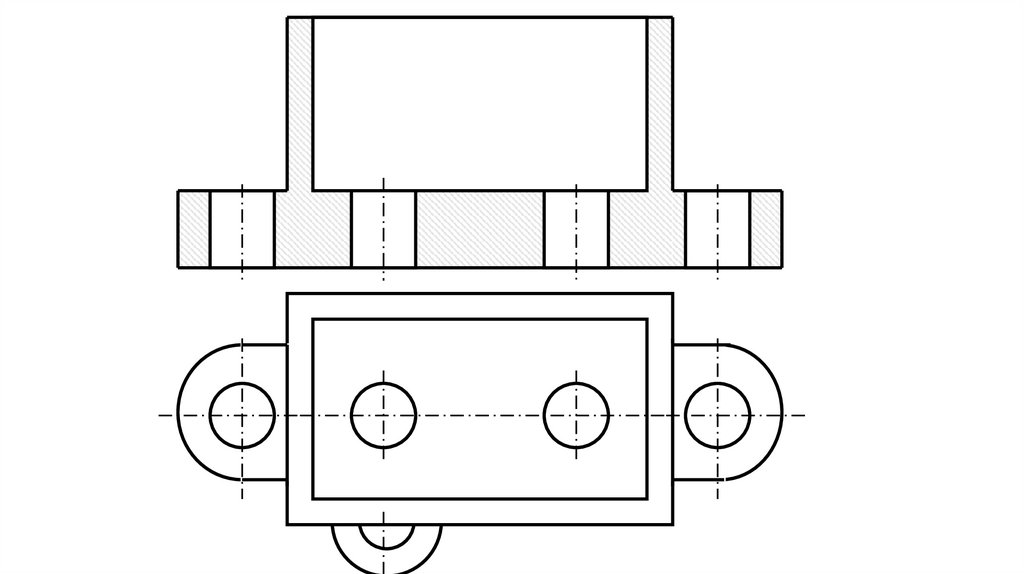

35.

36.

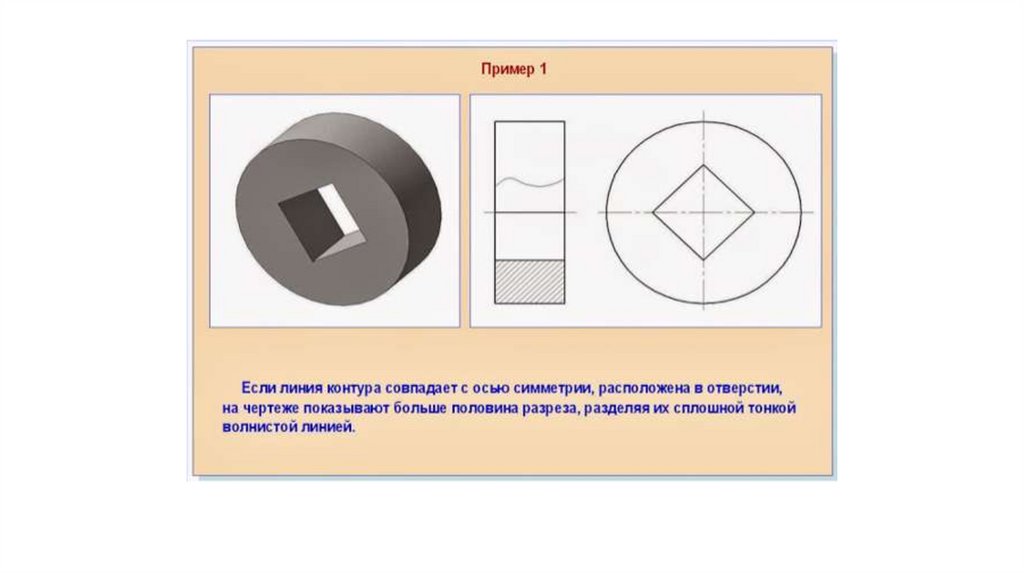

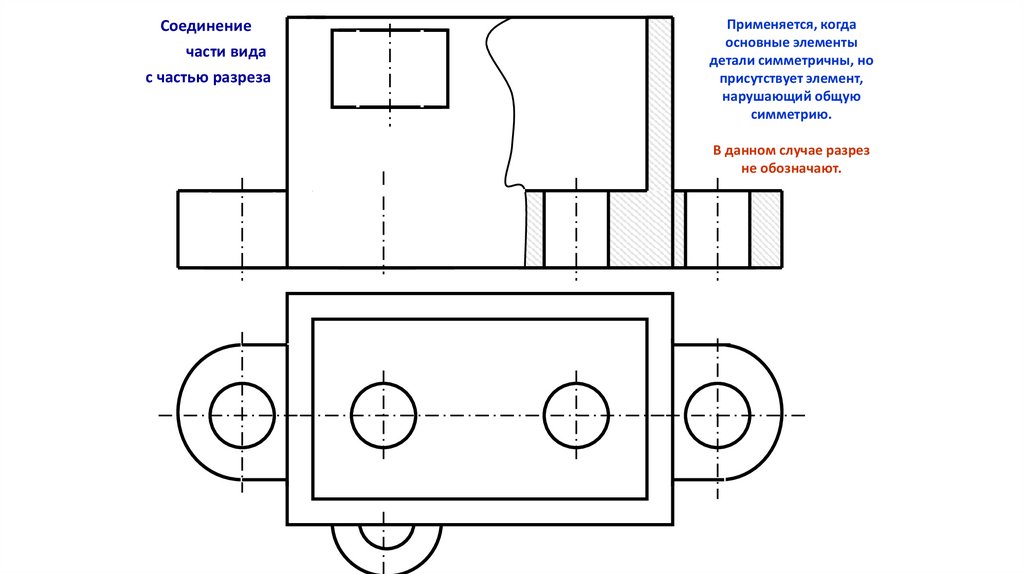

Соединение
части вида
с частью разреза
Применяется, когда
основные элементы
детали симметричны, но
присутствует элемент,
нарушающий общую
симметрию.
В данном случае разрез
не обозначают.

37.

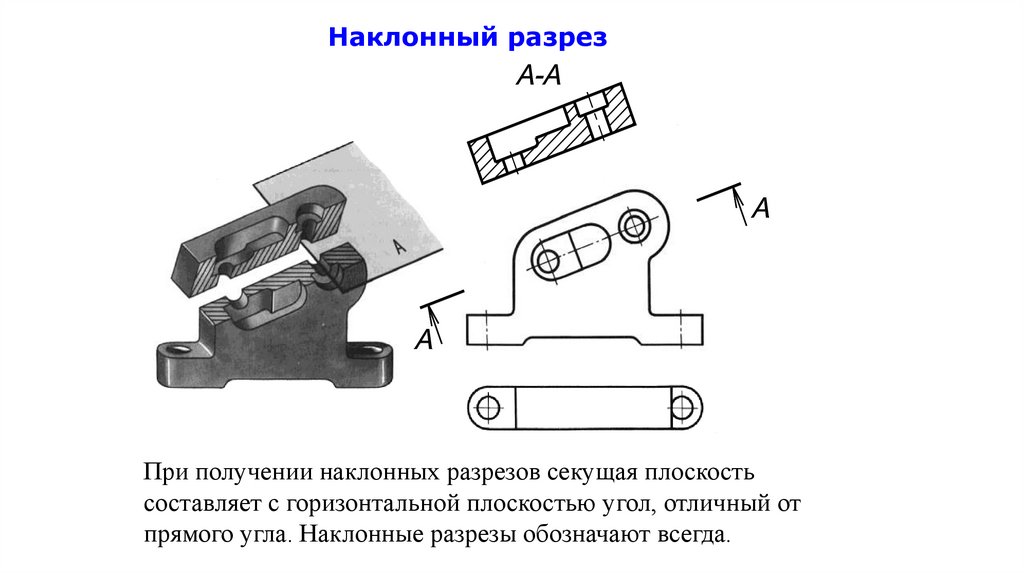

Наклонный разрез
При получении наклонных разрезов секущая плоскость
составляет с горизонтальной
плоскостью угол, отличный от
Рис.3.16
прямого угла. Наклонные разрезы обозначают всегда.

38.

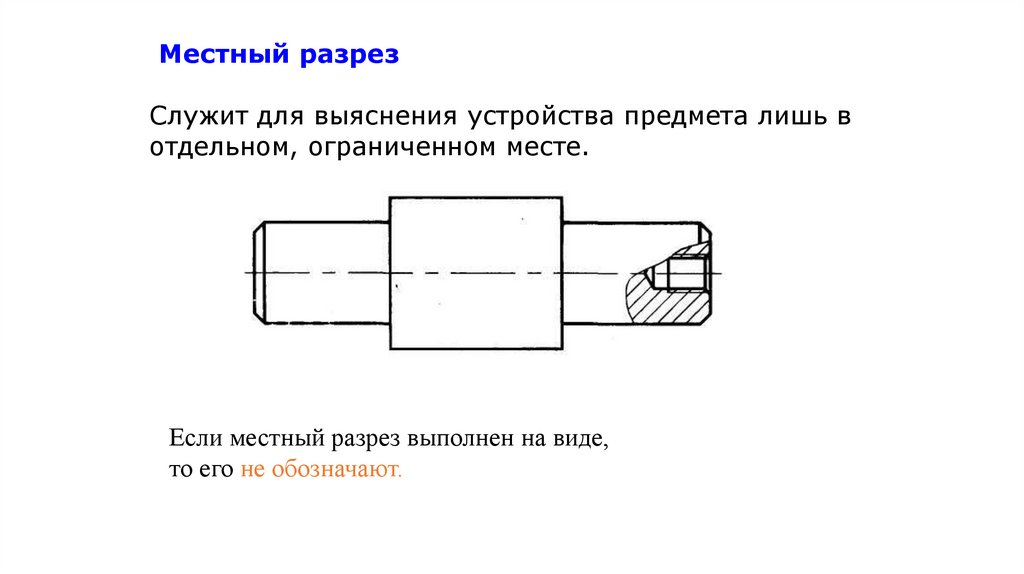

Местный разрез
Служит для выяснения устройства предмета лишь в
отдельном, ограниченном месте.
Если местный разрез выполнен на виде,
то его не обозначают.

39.

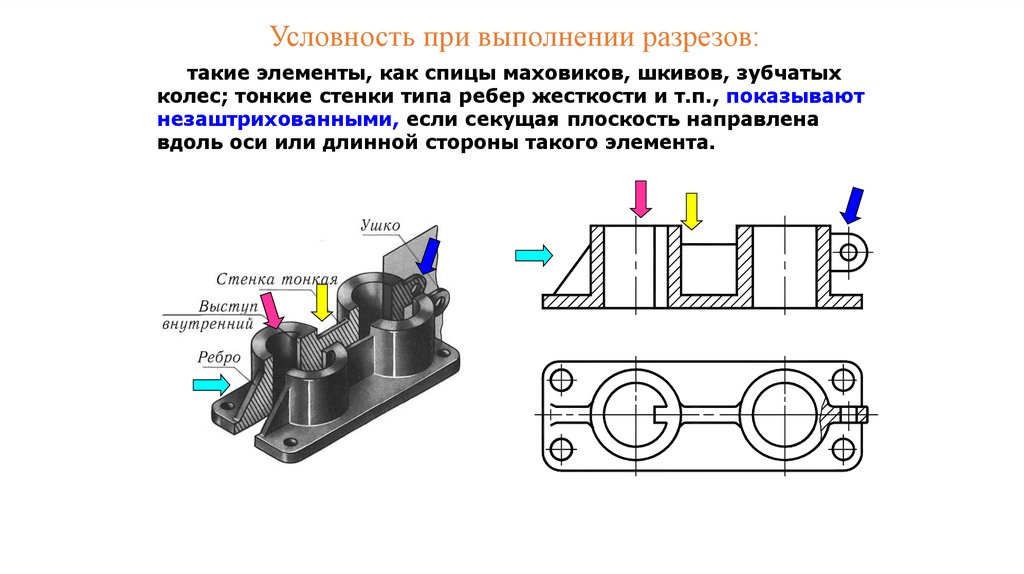

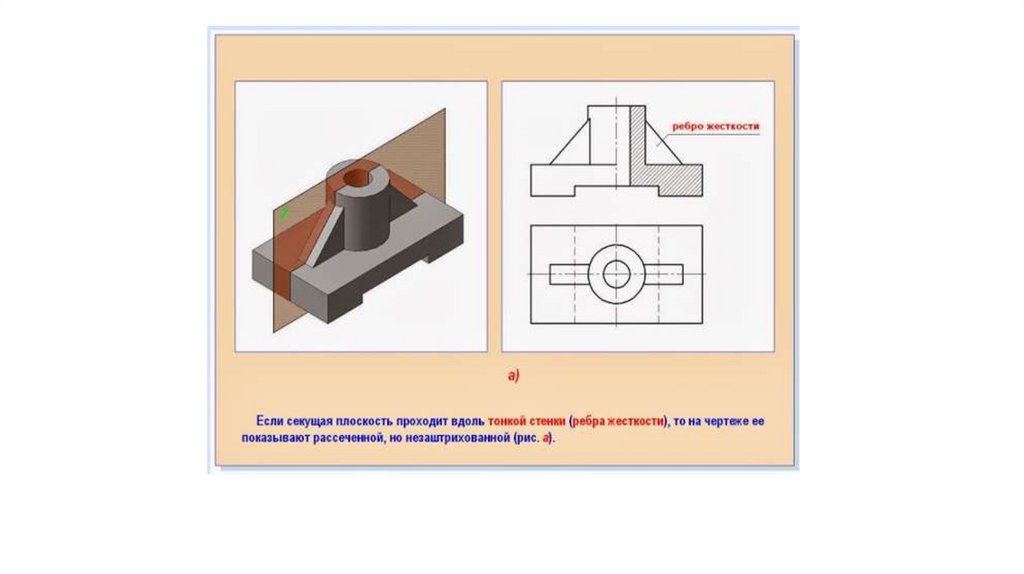

Условность при выполнении разрезов:
такие элементы, как спицы маховиков, шкивов, зубчатых
колес; тонкие стенки типа ребер жесткости и т.п., показывают
незаштрихованными, если секущая плоскость направлена
вдоль оси или длинной стороны такого элемента.
Рис.3.26

40.

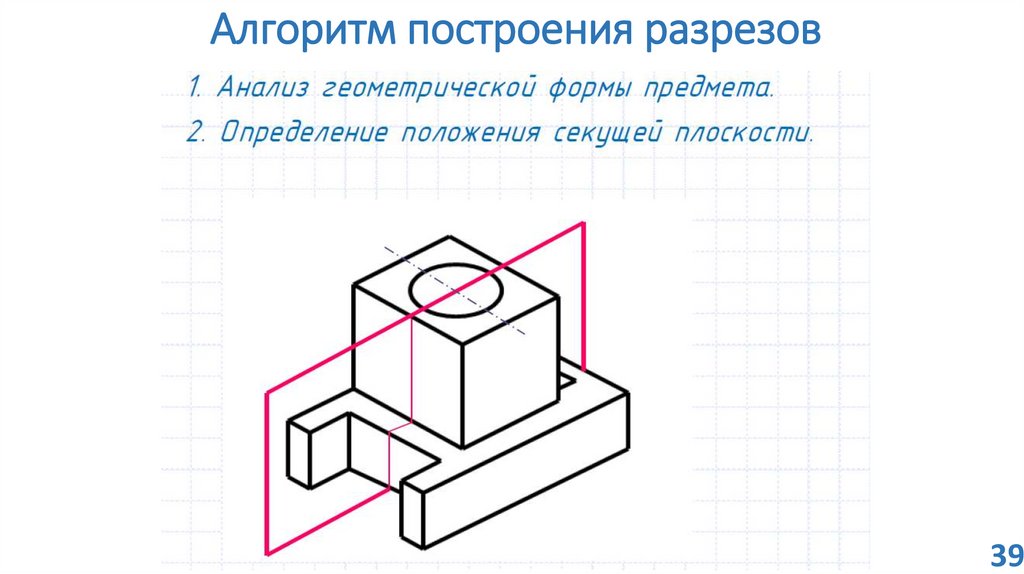

41. Алгоритм построения разрезов

39

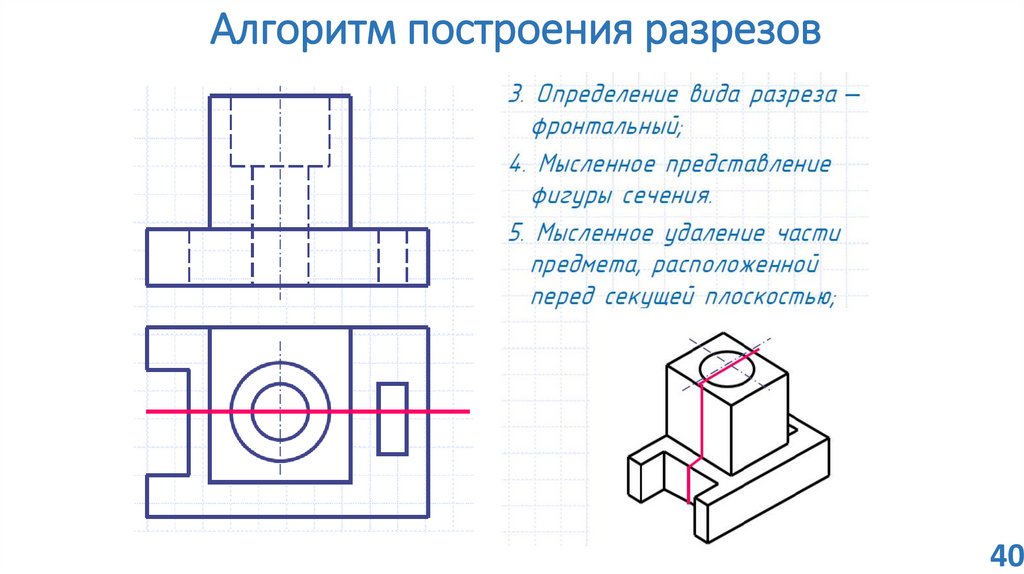

42. Алгоритм построения разрезов

40

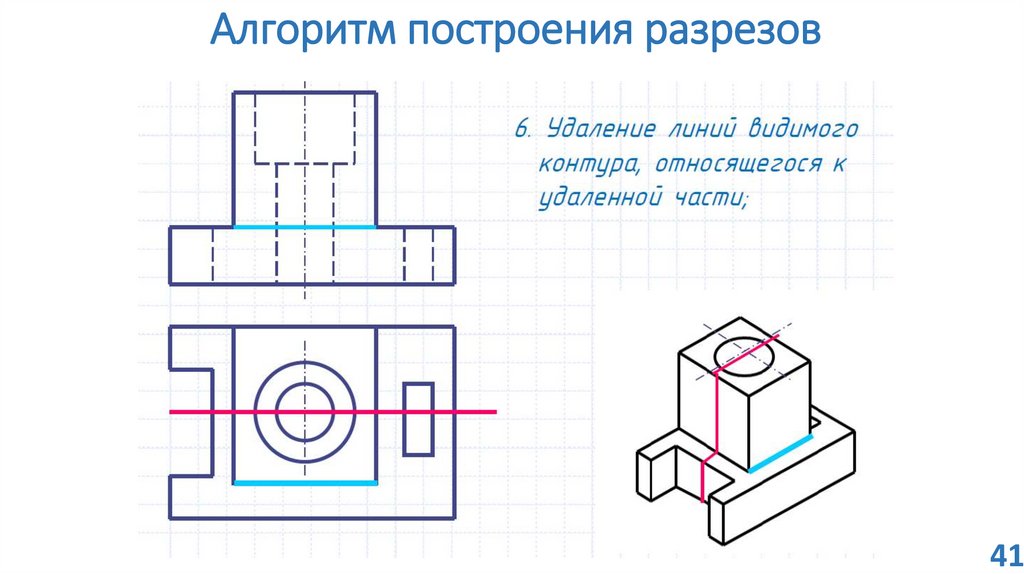

43. Алгоритм построения разрезов

41

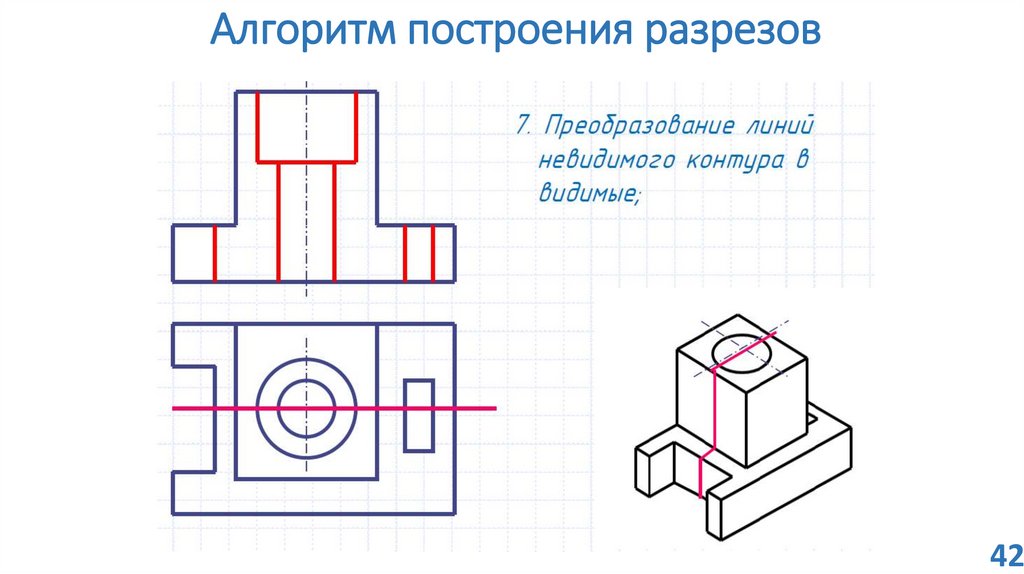

44. Алгоритм построения разрезов

42

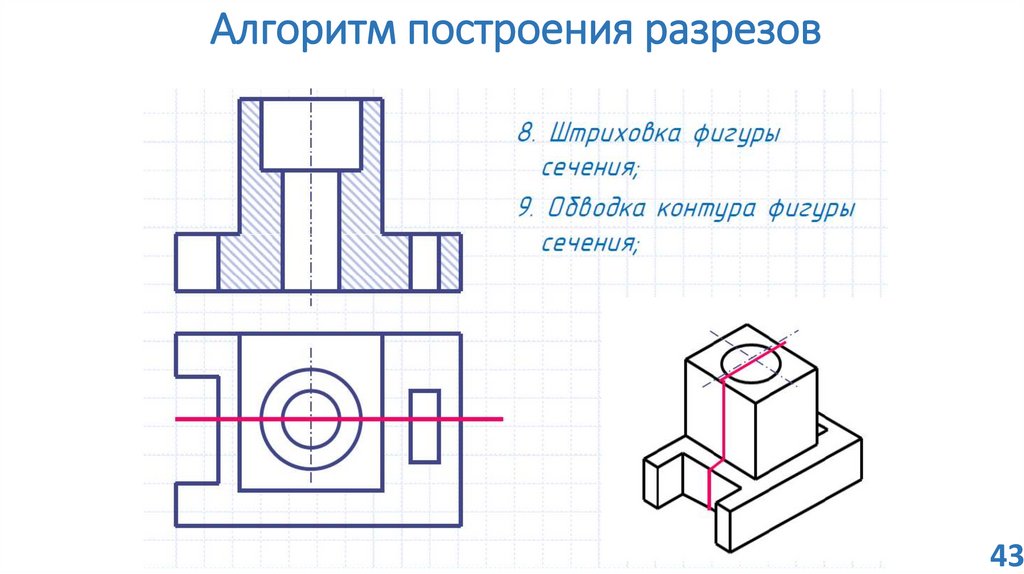

45. Алгоритм построения разрезов

43

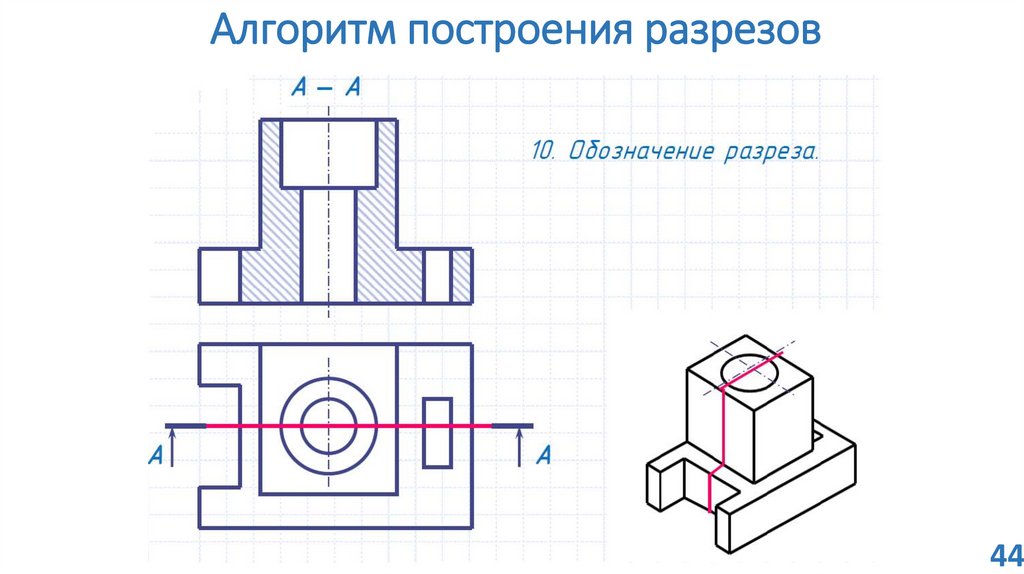

46. Алгоритм построения разрезов

44

47.

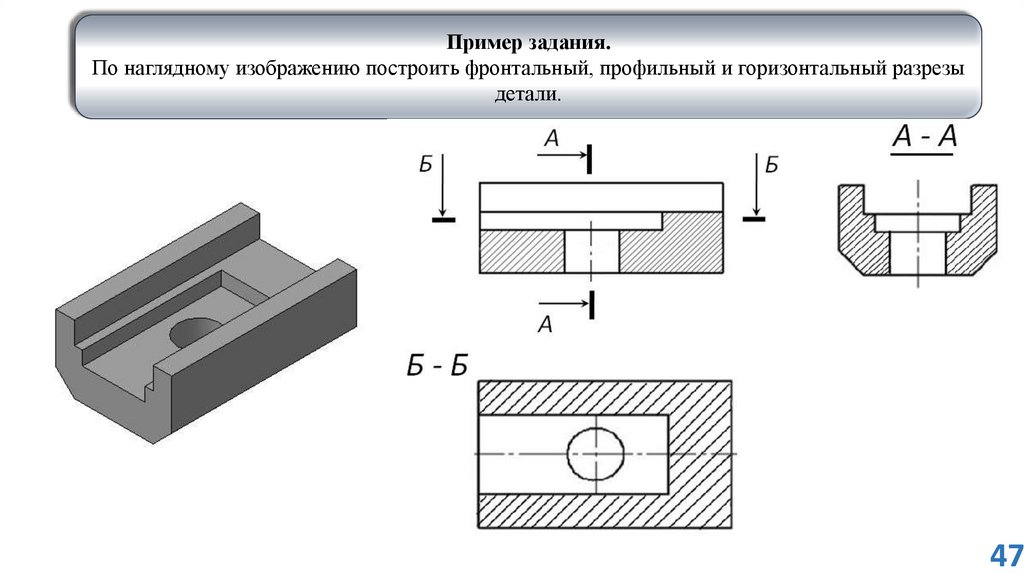

Пример задания.
По наглядному изображению построить фронтальный, профильный и горизонтальный разрезы
детали.
47

48.

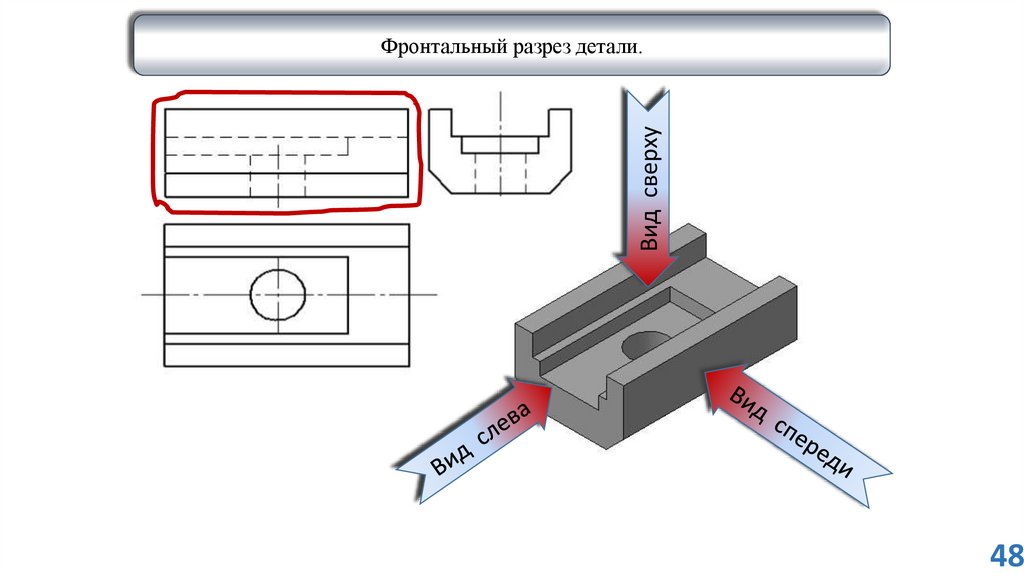

Вид сверху
Фронтальный разрез детали.
48

49.

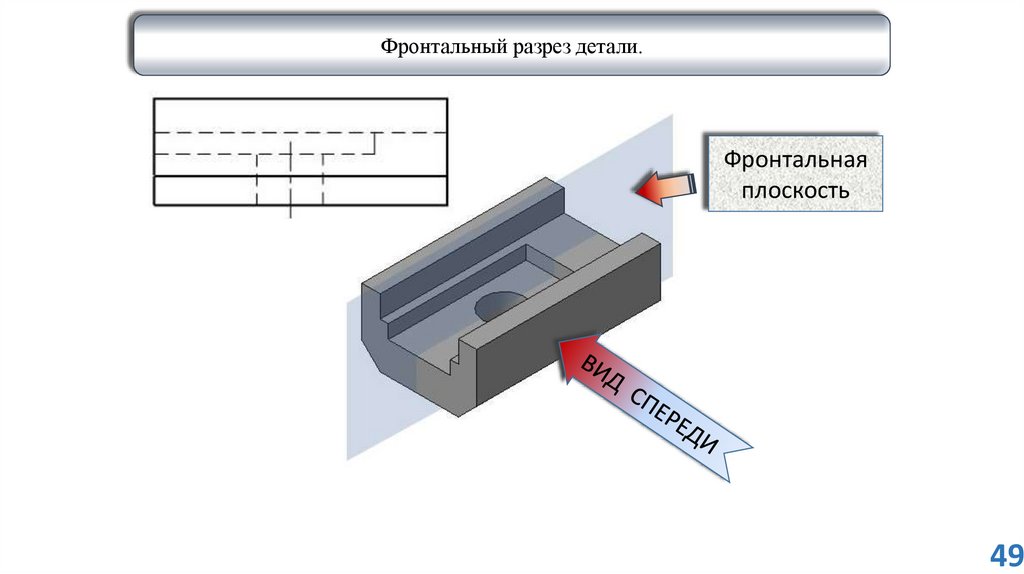

Фронтальный разрез детали.
Фронтальная
плоскость
49

50.

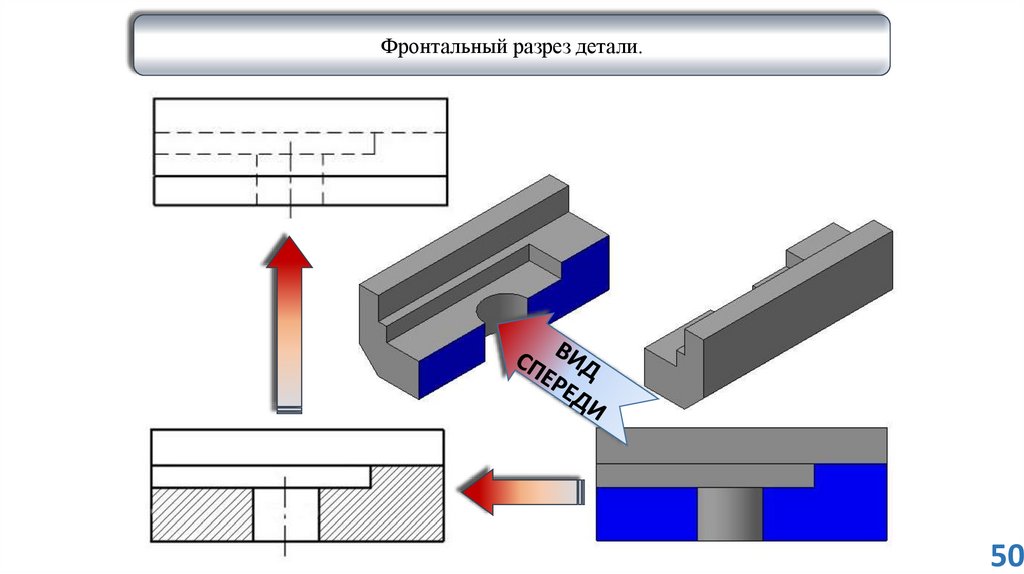

Фронтальный разрез детали.
50

51.

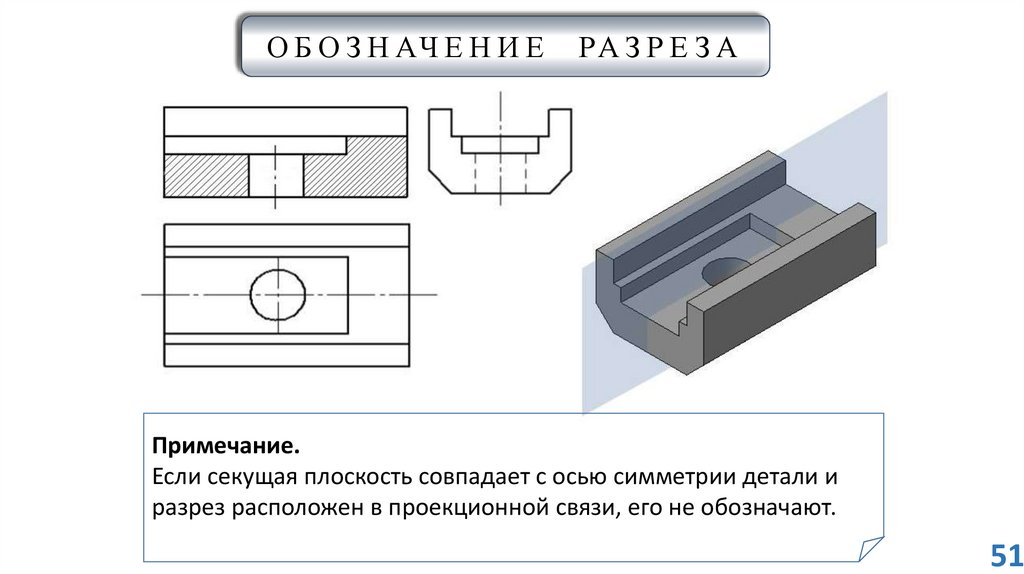

О Б О З Н АЧ Е Н И Е
РА З Р Е З А
Примечание.
Если секущая плоскость совпадает с осью симметрии детали и
разрез расположен в проекционной связи, его не обозначают.
51

52.

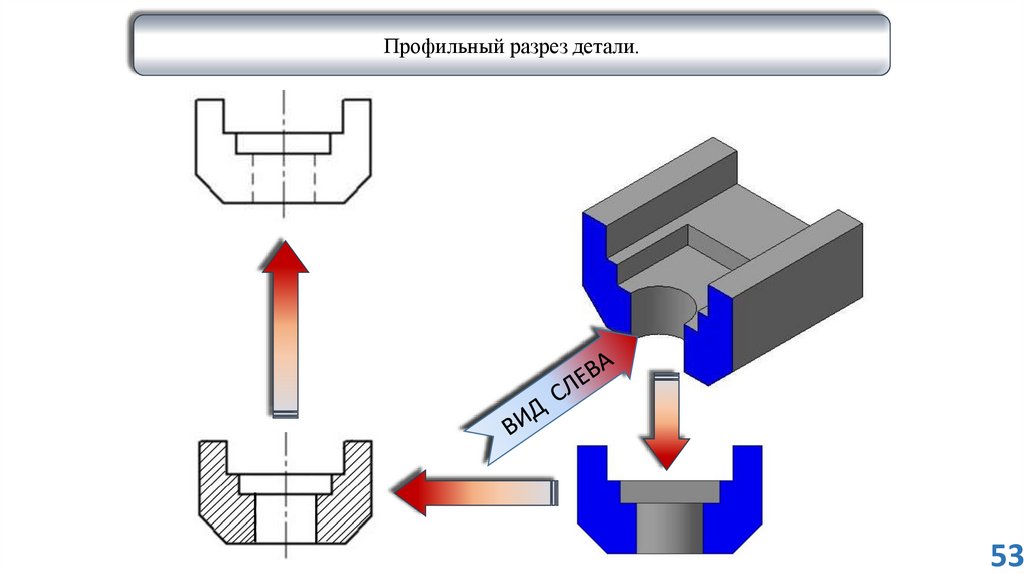

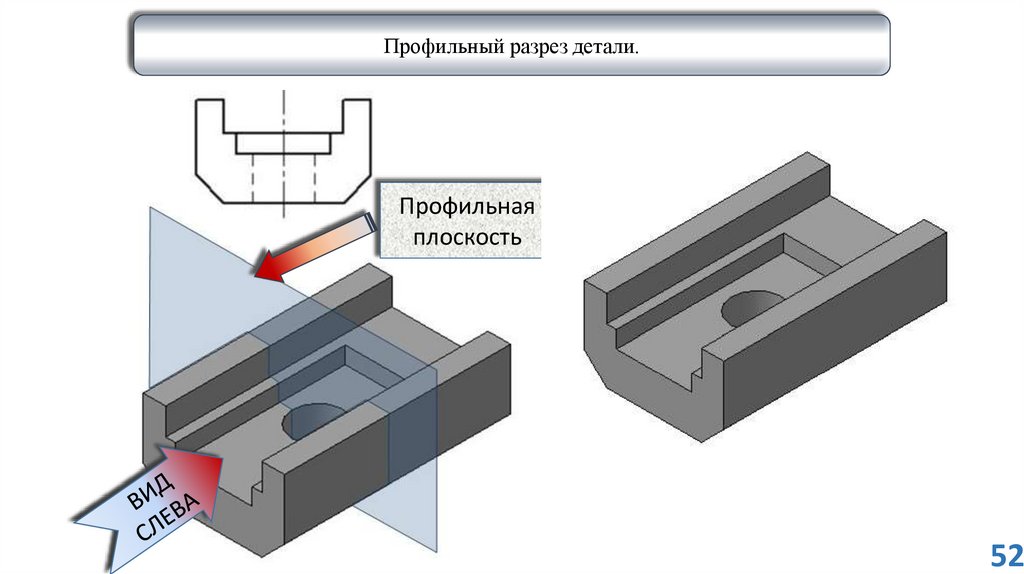

Профильный разрез детали.
Профильная
плоскость
52

53.

Профильный разрез детали.
53

54.

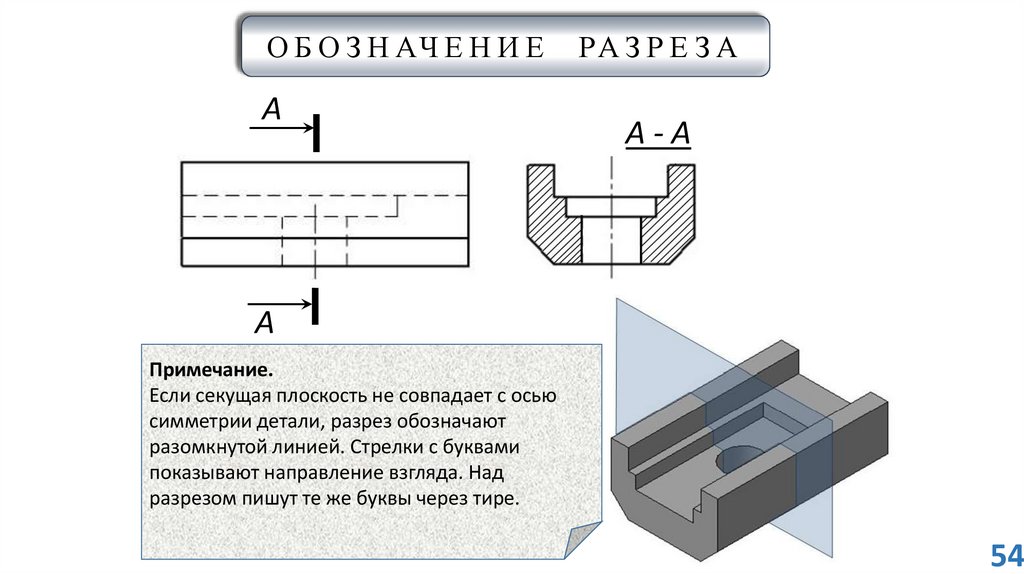

О Б О З Н АЧ Е Н И Е
А
РА З Р Е З А
А-А
А
Примечание.
Если секущая плоскость не совпадает с осью
симметрии детали, разрез обозначают
разомкнутой линией. Стрелки с буквами
показывают направление взгляда. Над
разрезом пишут те же буквы через тире.
54

55.

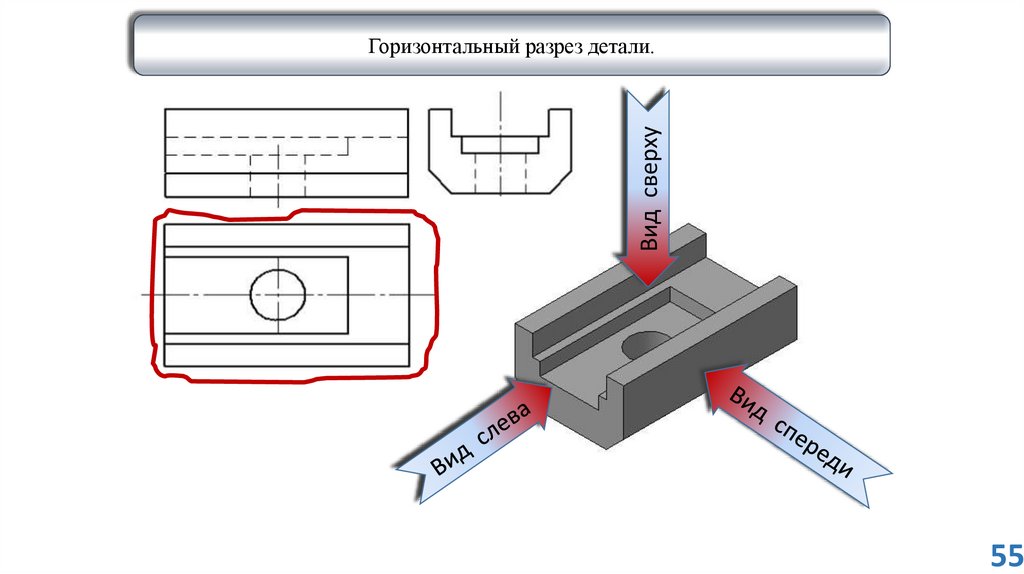

Вид сверху
Горизонтальный разрез детали.
55

56.

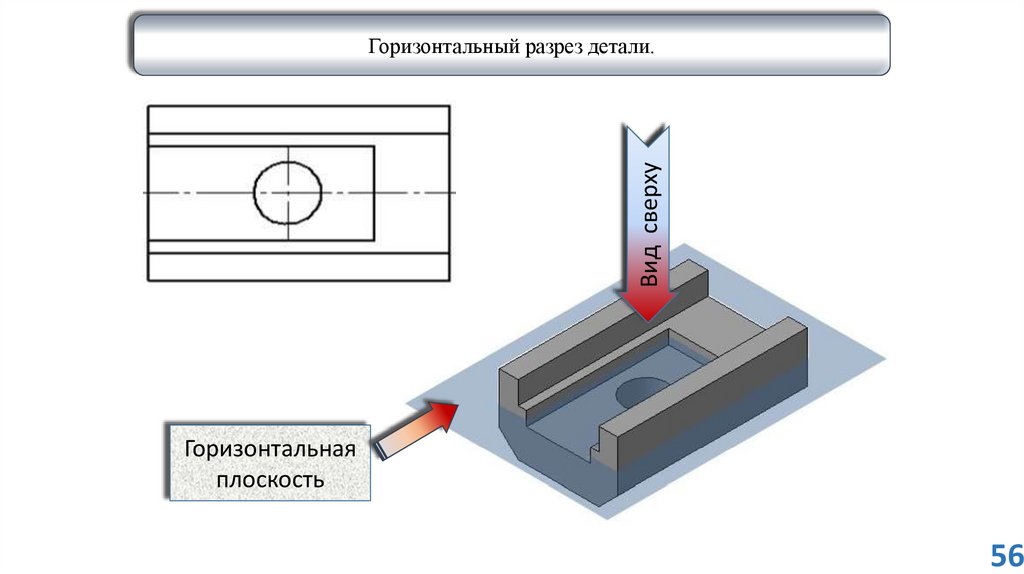

Вид сверху
Горизонтальный разрез детали.
Горизонтальная
плоскость
56

57.

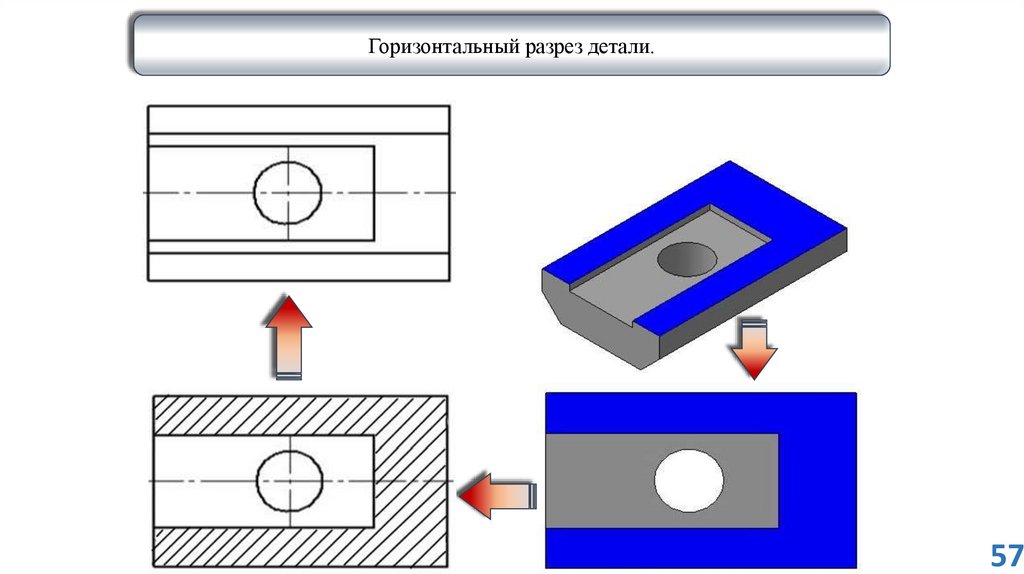

Горизонтальный разрез детали.
57

58.

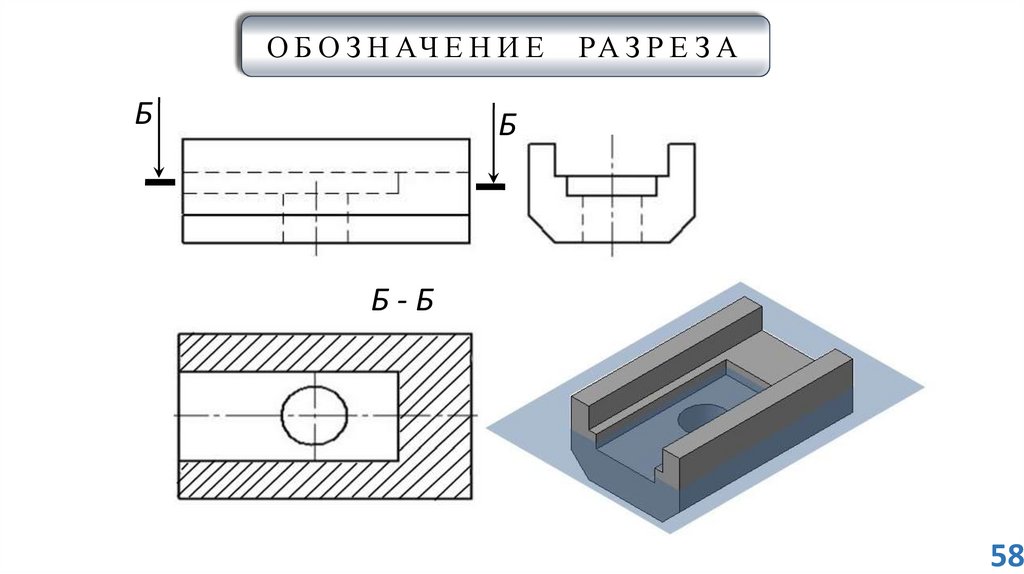

О Б О З Н АЧ Е Н И Е
Б
РА З Р Е З А
Б
Б-Б
58

59.

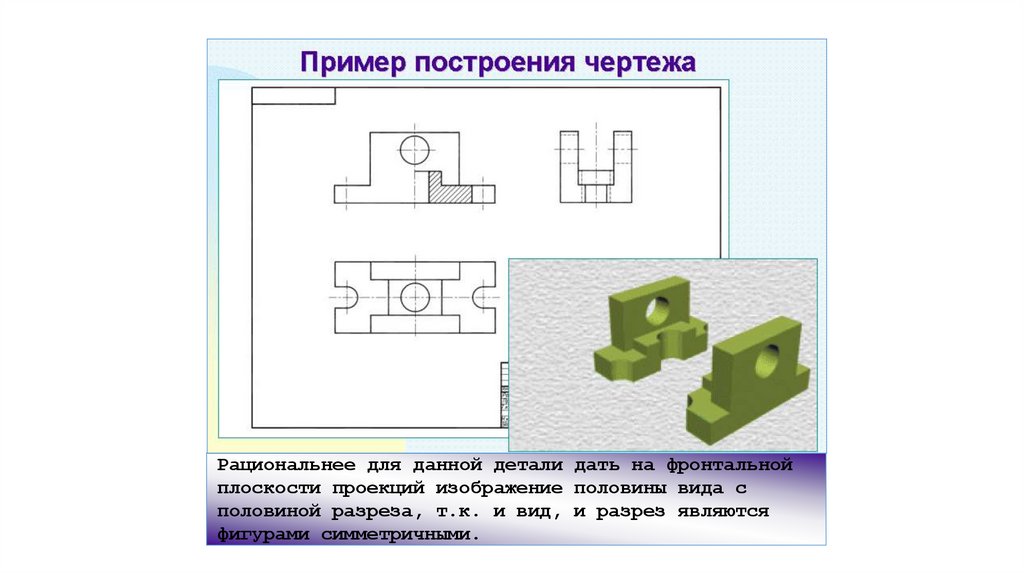

Рациональнее для данной детали дать на фронтальной
плоскости проекций изображение половины вида с
половиной разреза, т.к. и вид, и разрез являются
фигурами симметричными.

60.

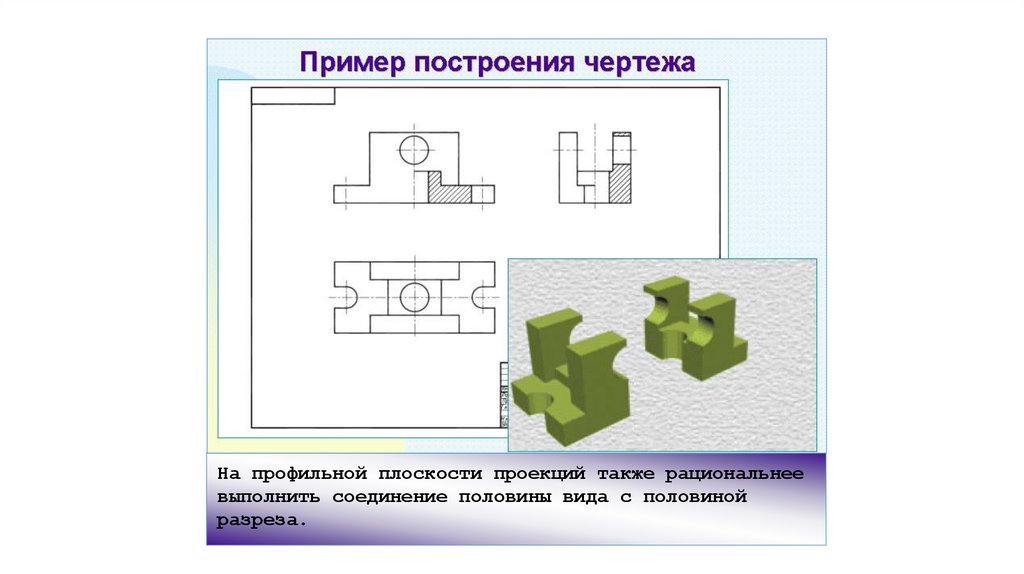

На профильной плоскости проекций также рациональнее
выполнить соединение половины вида с половиной
разреза.

61.

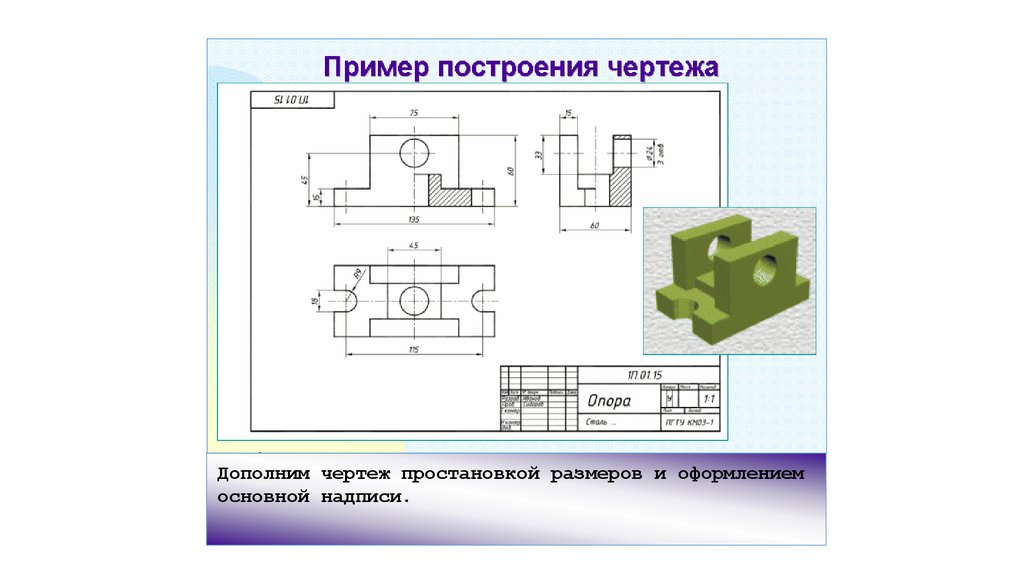

Дополним чертеж простановкой размеров и оформлением
основной надписи.

62.

63.

Спасибо за внимание!
