Водоснабжение поселений и зданий: от источника к потребителю

1.

Водоснабжение поселений
и зданий: от источника к
потребителю

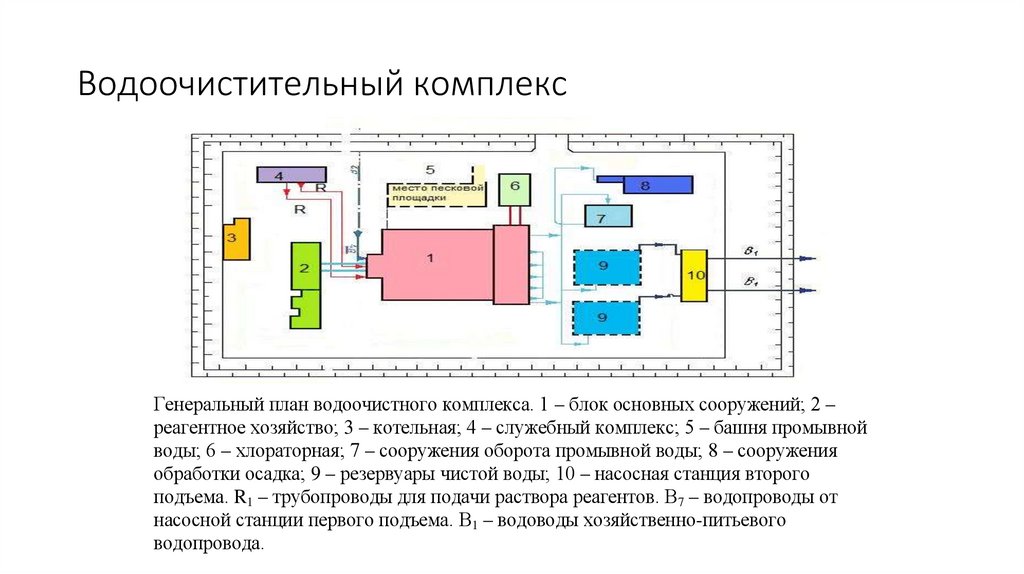

2. Водоочистительный комплекс

Генеральный план водоочистного комплекса. 1 – блок основных сооружений; 2 –
реагентное хозяйство; 3 – котельная; 4 – служебный комплекс; 5 – башня промывной
воды; 6 – хлораторная; 7 – сооружения оборота промывной воды; 8 – сооружения
обработки осадка; 9 – резервуары чистой воды; 10 – насосная станция второго
подъема. R1 – трубопроводы для подачи раствора реагентов. В7 – водопроводы от
насосной станции первого подъема. В1 – водоводы хозяйственно-питьевого
водопровода.

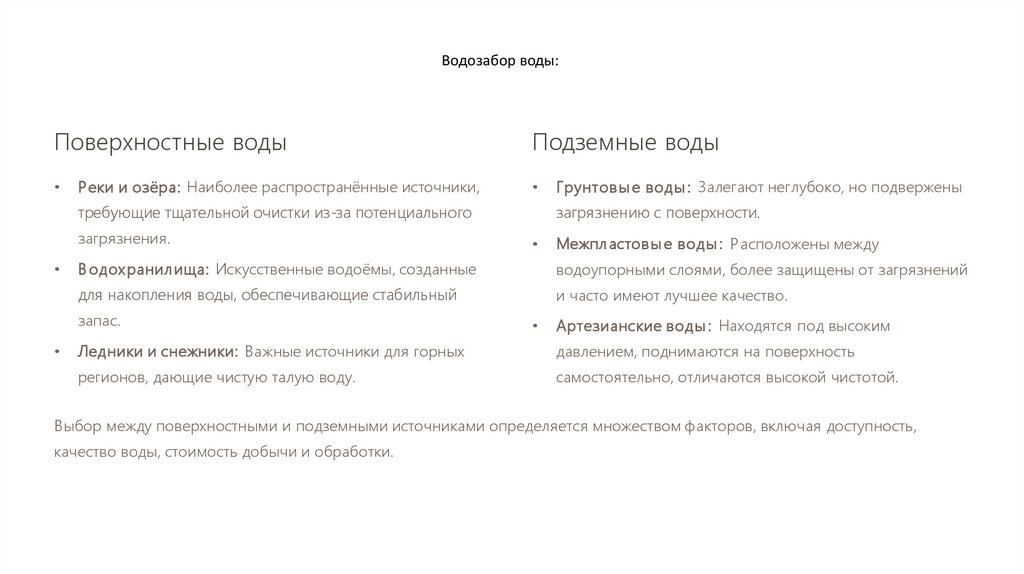

3.

Водозабор воды:
Поверхностные воды
Подземные воды
Реки и озёра: Наиболее распространённые источники,
требующие тщательной очистки из-за потенциального
загрязнения.
загрязнению с поверхности.
Межпл астовы е воды : Расположены между
В одох ранил ища: Искусственные водоёмы, созданные
водоупорными слоями, более защищены от загрязнений
для накопления воды, обеспечивающие стабильный
и часто имеют лучшее качество.
запас.
Грунтовы е воды : Залегают неглубоко, но подвержены
Артезианские воды : Находятся под высоким
Ледники и снежники: Важные источники для горных
давлением, поднимаются на поверхность
регионов, дающие чистую талую воду.
самостоятельно, отличаются высокой чистотой.
Выбор между поверхностными и подземными источниками определяется множеством факторов, включая доступность,
качество воды, стоимость добычи и обработки.

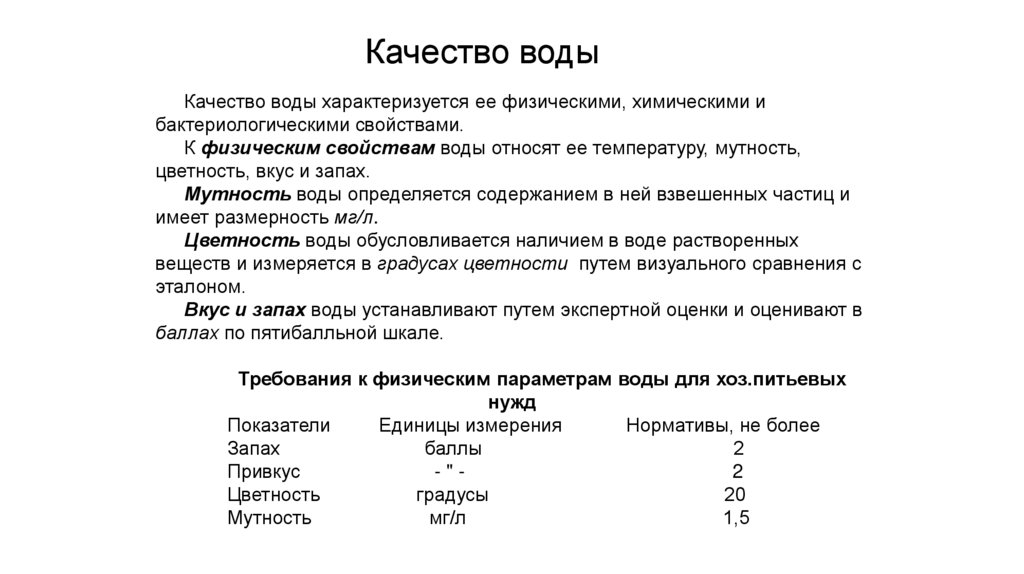

4.

Качество воды
Качество воды характеризуется ее физическими, химическими и
бактериологическими свойствами.
К физическим свойствам воды относят ее температуру, мутность,
цветность, вкус и запах.
Мутность воды определяется содержанием в ней взвешенных частиц и
имеет размерность мг/л.
Цветность воды обусловливается наличием в воде растворенных
веществ и измеряется в градусах цветности путем визуального сравнения с
эталоном.
Вкус и запах воды устанавливают путем экспертной оценки и оценивают в
баллах по пятибалльной шкале.
Требования к физическим параметрам воды для хоз.питьевых
нужд
Показатели
Единицы измерения
Нормативы, не более
Запах
баллы
2
Привкус
-"2
Цветность
градусы
20
Мутность
мг/л
1,5

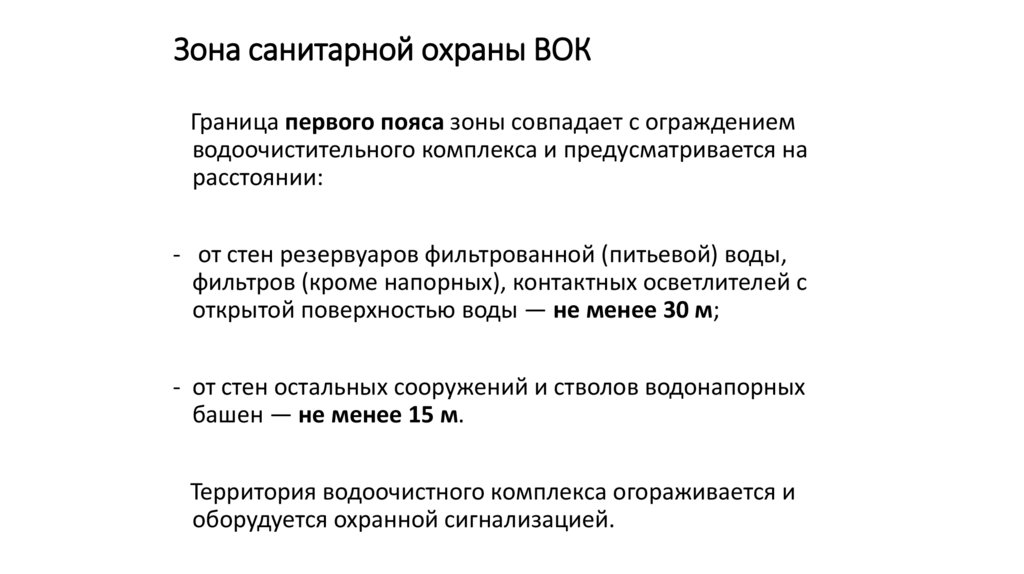

5. Зона санитарной охраны ВОК

Граница первого пояса зоны совпадает с ограждением
водоочистительного комплекса и предусматривается на
расстоянии:
- от стен резервуаров фильтрованной (питьевой) воды,
фильтров (кроме напорных), контактных осветлителей с
открытой поверхностью воды — не менее 30 м;
- от стен остальных сооружений и стволов водонапорных
башен — не менее 15 м.
Территория водоочистного комплекса огораживается и
оборудуется охранной сигнализацией.

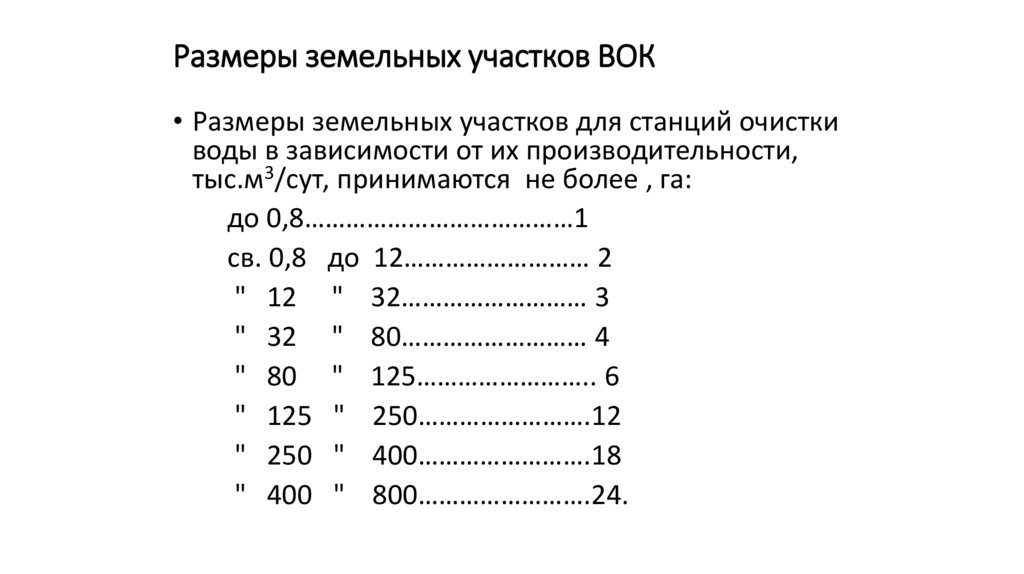

6. Размеры земельных участков ВОК

• Размеры земельных участков для станций очистки
воды в зависимости от их производительности,
тыс.м3/сут, принимаются не более , га:
до 0,8…………………………………1
св. 0,8 до 12……………………… 2
" 12 " 32……………………… 3
" 32 " 80……………………… 4
" 80 " 125…………………….. 6
" 125 " 250…………………….12
" 250 " 400…………………….18
" 400 " 800…………………….24.

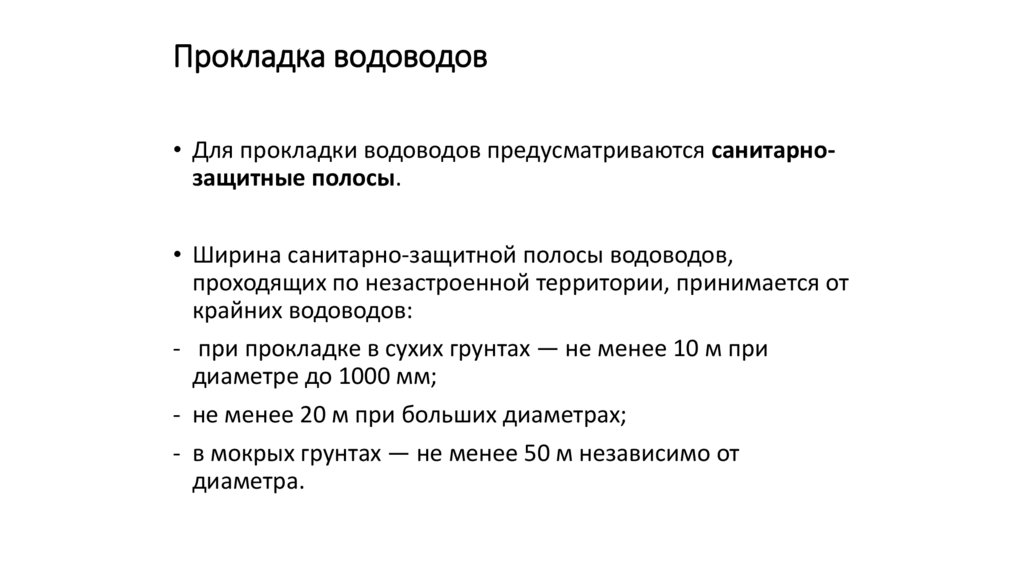

7. Прокладка водоводов

• Для прокладки водоводов предусматриваются санитарнозащитные полосы.
• Ширина санитарно-защитной полосы водоводов,
проходящих по незастроенной территории, принимается от
крайних водоводов:
- при прокладке в сухих грунтах — не менее 10 м при
диаметре до 1000 мм;
- не менее 20 м при больших диаметрах;
- в мокрых грунтах — не менее 50 м независимо от
диаметра.

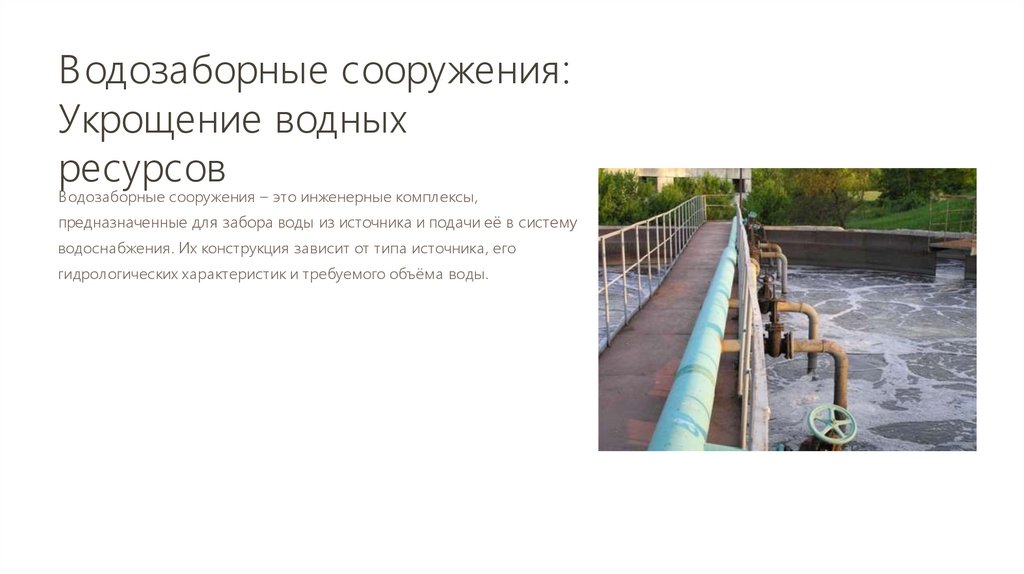

8.

Водозаборные сооружения:
Укрощение водных
ресурсов
Водозаборные сооружения – это инженерные комплексы,
предназначенные для забора воды из источника и подачи её в систему
водоснабжения. Их конструкция зависит от типа источника, его
гидрологических характеристик и требуемого объёма воды.

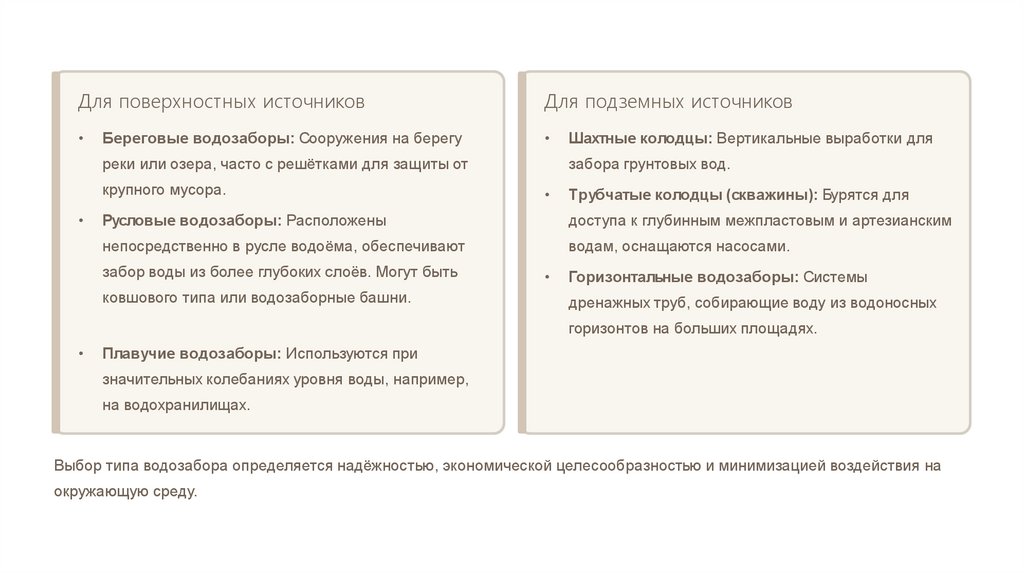

9.

Для поверхностных источников
Для подземных источников
Береговые водозаборы: Сооружения на берегу
реки или озера, часто с решётками для защиты от
крупного мусора.
Шахтные колодцы: Вертикальные выработки для
забора грунтовых вод.
Трубчатые колодцы (скважины): Бурятся для
Русловые водозаборы: Расположены
доступа к глубинным межпластовым и артезианским
непосредственно в русле водоёма, обеспечивают
водам, оснащаются насосами.
забор воды из более глубоких слоёв. Могут быть
ковшового типа или водозаборные башни.
Горизонтальные водозаборы: Системы
дренажных труб, собирающие воду из водоносных
горизонтов на больших площадях.
Плавучие водозаборы: Используются при
значительных колебаниях уровня воды, например,
на водохранилищах.
Выбор типа водозабора определяется надёжностью, экономической целесообразностью и минимизацией воздействия на
окружающую среду.

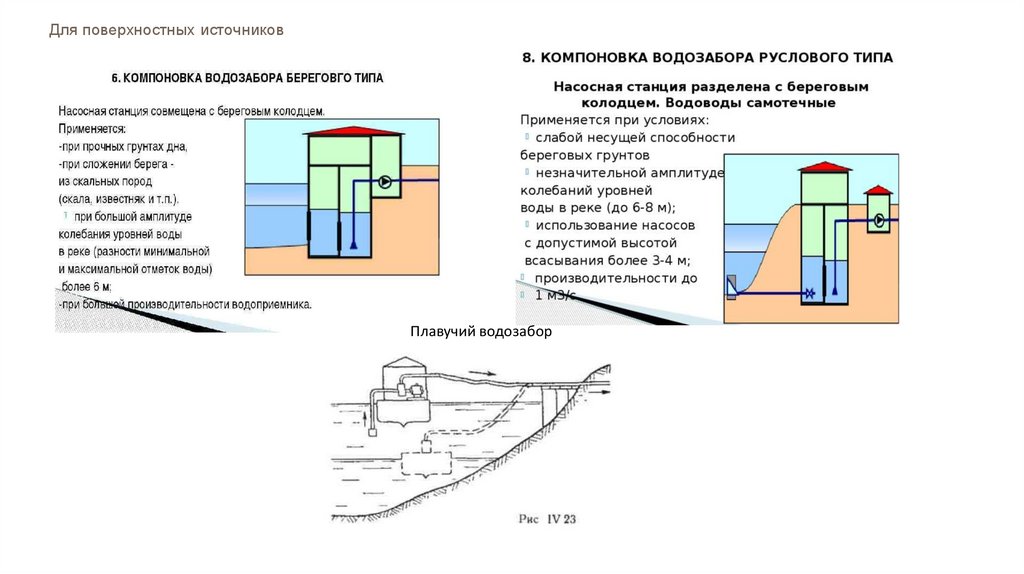

10.

Для поверхностных источников
Плавучий водозабор

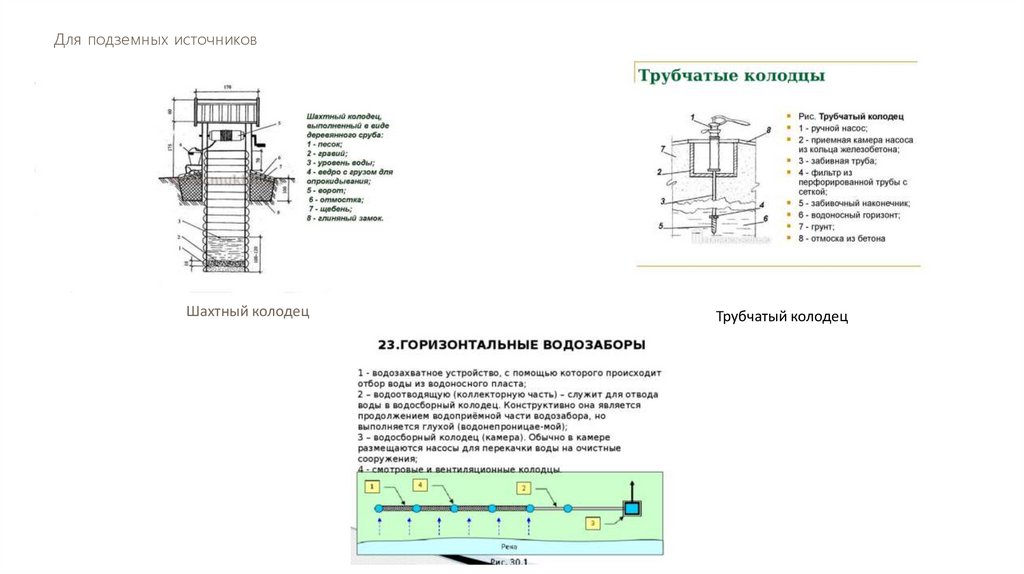

11.

Для подземных источников
Шахтный колодец
Трубчатый колодец

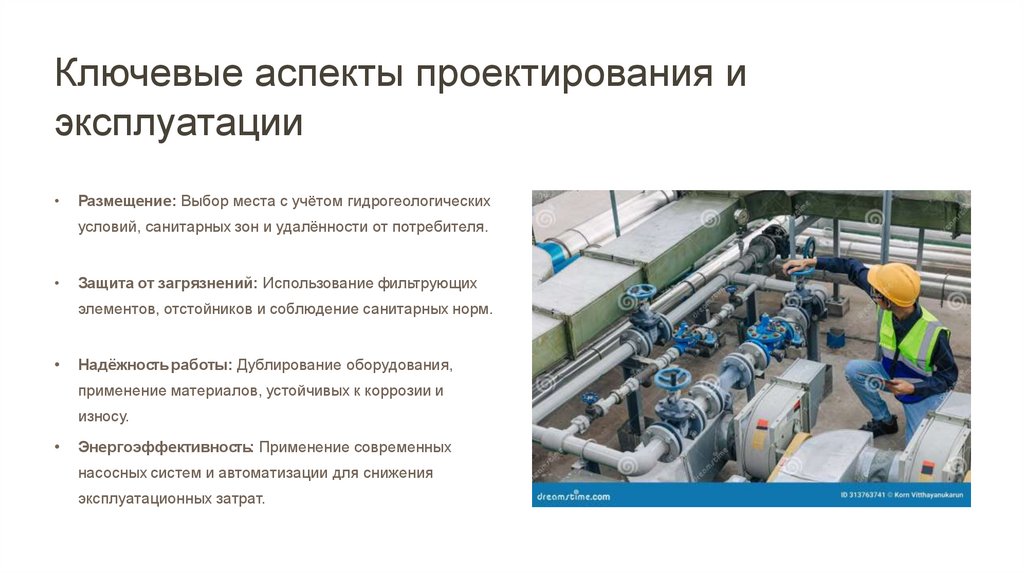

12.

Ключевые аспекты проектирования и
эксплуатации
Размещение: Выбор места с учётом гидрогеологических
условий, санитарных зон и удалённости от потребителя.
Защита от загрязнений: Использование фильтрующих
элементов, отстойников и соблюдение санитарных норм.
Надёжность работы: Дублирование оборудования,
применение материалов, устойчивых к коррозии и
износу.
Энергоэффективность: Применение современных
насосных систем и автоматизации для снижения
эксплуатационных затрат.
