Подготовка 3D-модели к печати: ключевые темы

1.

Подготовка 3D-модели к печати:
ключевые темы
Основные этапы подготовки модели для успешной и качественной 3D-печати.

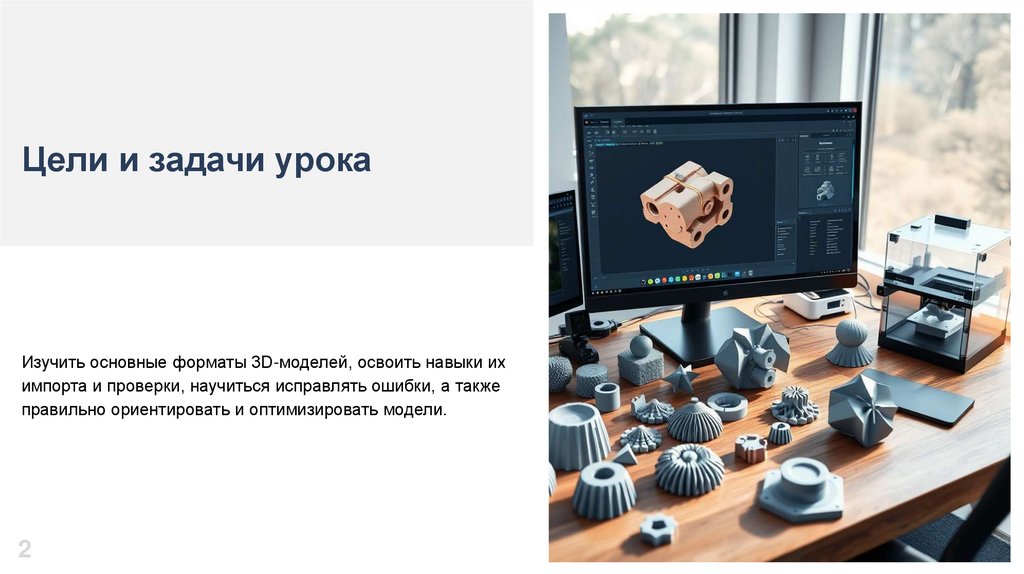

2.

Цели и задачи урока
Изучить основные форматы 3D-моделей, освоить навыки их
импорта и проверки, научиться исправлять ошибки, а также
правильно ориентировать и оптимизировать модели.
2

3.

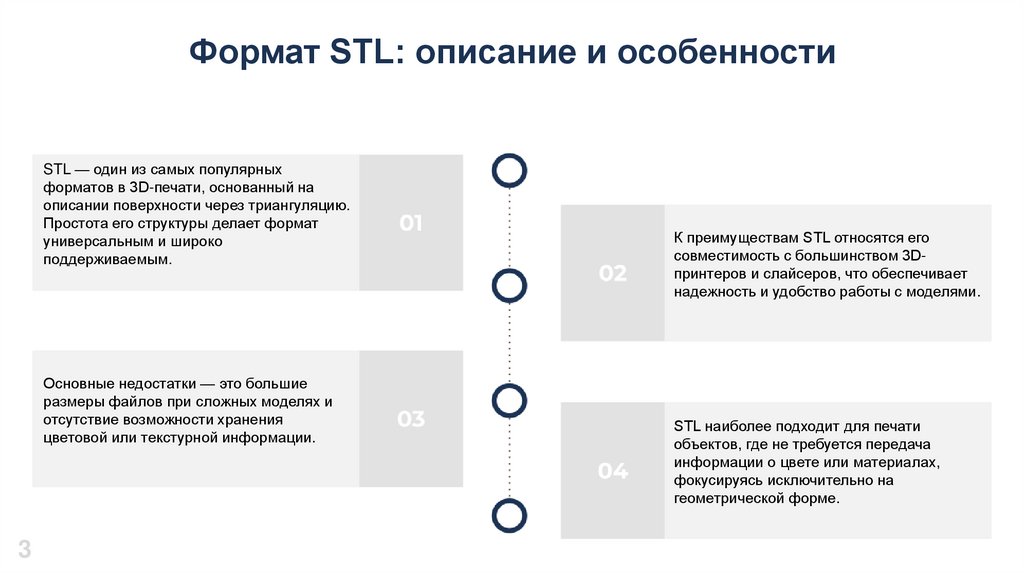

Формат STL: описание и особенности
STL — один из самых популярных
форматов в 3D-печати, основанный на
описании поверхности через триангуляцию.
Простота его структуры делает формат
универсальным и широко
поддерживаемым.
Основные недостатки — это большие
размеры файлов при сложных моделях и
отсутствие возможности хранения
цветовой или текстурной информации.
3
К преимуществам STL относятся его
совместимость с большинством 3Dпринтеров и слайсеров, что обеспечивает
надежность и удобство работы с моделями.
STL наиболее подходит для печати
объектов, где не требуется передача
информации о цвете или материалах,
фокусируясь исключительно на
геометрической форме.

4.

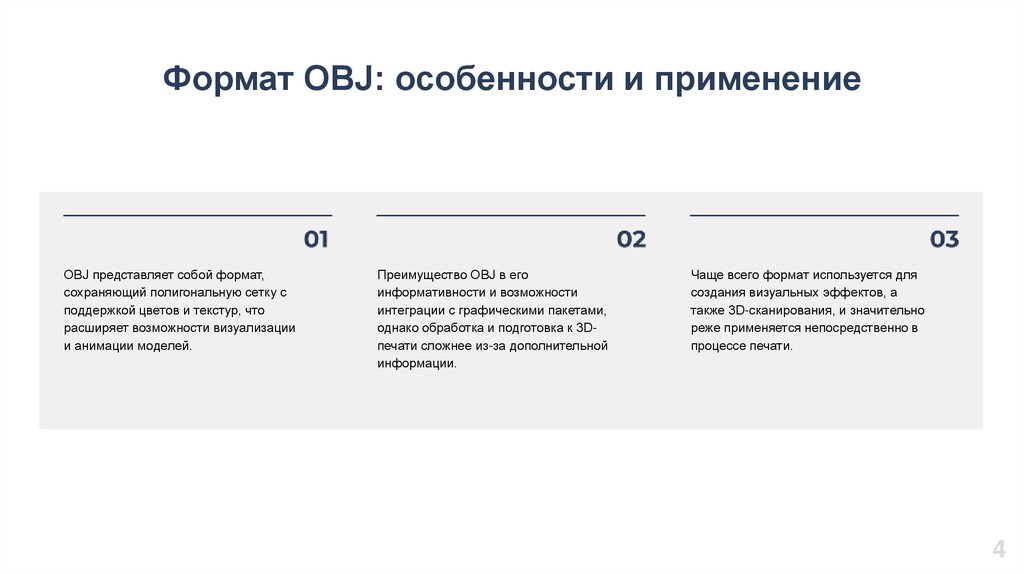

Формат OBJ: особенности и применение
OBJ представляет собой формат,
сохраняющий полигональную сетку с
поддержкой цветов и текстур, что
расширяет возможности визуализации
и анимации моделей.
Преимущество OBJ в его
информативности и возможности
интеграции с графическими пакетами,
однако обработка и подготовка к 3Dпечати сложнее из-за дополнительной
информации.
Чаще всего формат используется для
создания визуальных эффектов, а
также 3D-сканирования, и значительно
реже применяется непосредственно в
процессе печати.
4

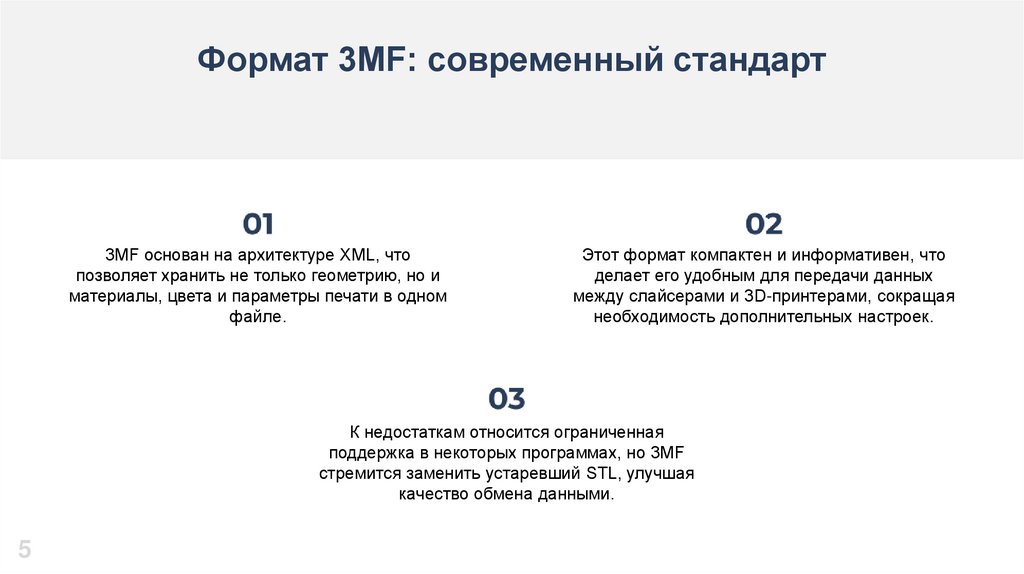

5.

Формат 3MF: современный стандарт
3MF основан на архитектуре XML, что
позволяет хранить не только геометрию, но и
материалы, цвета и параметры печати в одном
файле.
Этот формат компактен и информативен, что
делает его удобным для передачи данных
между слайсерами и 3D-принтерами, сокращая
необходимость дополнительных настроек.
К недостаткам относится ограниченная
поддержка в некоторых программах, но 3MF
стремится заменить устаревший STL, улучшая
качество обмена данными.
5

6.

Другие форматы 3D-моделей
PLY
Формат PLY широко применяется для 3D-сканирования,
позволяя сохранять цветовые данные вместе с
геометрией, что делает его удобным для анализа и
визуализации.
VRML
VRML ориентирован на хранение цветных моделей с
текстурами, часто используется в моделировании и
виртуальной реальности для презентации более
подробных объектов.
AMF
Дополненный формат AMF поддерживает материалы и
цвета, а также более сложные конструкции, обеспечивая
расширенные возможности по сравнению с STL.
Выбор формата
Подбор формата зависит от цели проекта и используемого
программного обеспечения, что напрямую влияет на
качество печати и дальнейшую обработку модели.
6

7.

Импорт 3D-модели в слайсер
Загрузка модели в популярные слайсеры, такие как Cura,
PrusaSlicer или Simplify3D, начинается с выбора файла и
проверки его корректности в интерфейсе программы.
Корректный импорт обеспечивает дальнейшую безошибочную
обработку и подготовку к печати, минимизируя риски
возникновения сбоев на этапе производства.
7

8.

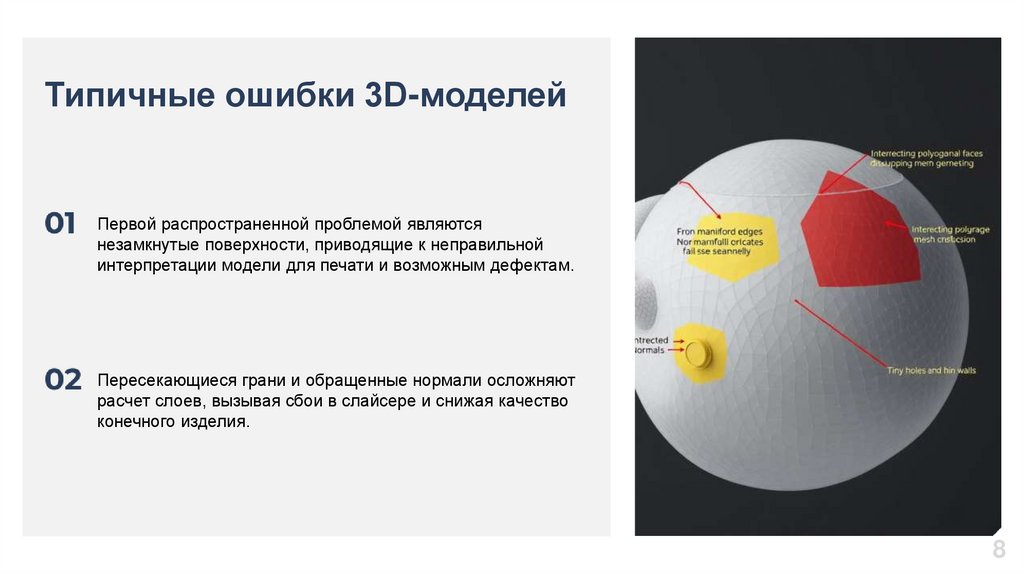

Типичные ошибки 3D-моделей
Первой распространенной проблемой являются
незамкнутые поверхности, приводящие к неправильной
интерпретации модели для печати и возможным дефектам.
Пересекающиеся грани и обращенные нормали осложняют
расчет слоев, вызывая сбои в слайсере и снижая качество
конечного изделия.
8

9.

Автоматическое исправление
ошибок
Преимущества автоматических функций
Встроенные функции Repair в слайсерах позволяют быстро
исправлять большинство базовых ошибок, таких как
незамкнутые поверхности и нормали, упрощая подготовку
моделей.
Ограничения автоисправления
Однако автоматические методы не всегда справляются со
сложными дефектами, требуя внимания и доработки вручную
для гарантии качества.
9

10.

Ручное исправление ошибок
При использовании MeshMixer и Blender специалист закрывает
отверстия и корректирует нормали, улучшая топологическую
целостность модели для надежной печати.
Удаление пересечений и ручная оптимизация повышают
качество модели, предотвращая проблемы на этапе печати и
обеспечивая точность результата.
10

11.

Программные решения Netfabb и MeshMedic
Netfabb предоставляет полный набор
инструментов для анализа 3D-моделей, включая
автоматическое обнаружение и исправление
геометрических ошибок. Его функции значительно
упрощают подготовку сложных моделей к печати.
11
MeshMedic ориентирован на быстрое
исправление типовых дефектов, таких как
незамкнутые поверхности и пересечения граней.
Визуальные примеры показывают существенное
улучшение моделей после его использования.

12.

Ориентация модели для печати
Минимизация поддержек и качество
поверхности
Правильная ориентация модели снижает
необходимость в поддержках, улучшая внешний вид и
качество готового изделия. Это также уменьшает риск
деформаций и дефектов поверхности.
Влияние ориентации на процесс печати
Ориентация напрямую влияет на время печати и
расход материала. Оптимальный выбор направления
позволяет сократить затраты и ускорить процесс
изготовления изделия.
12

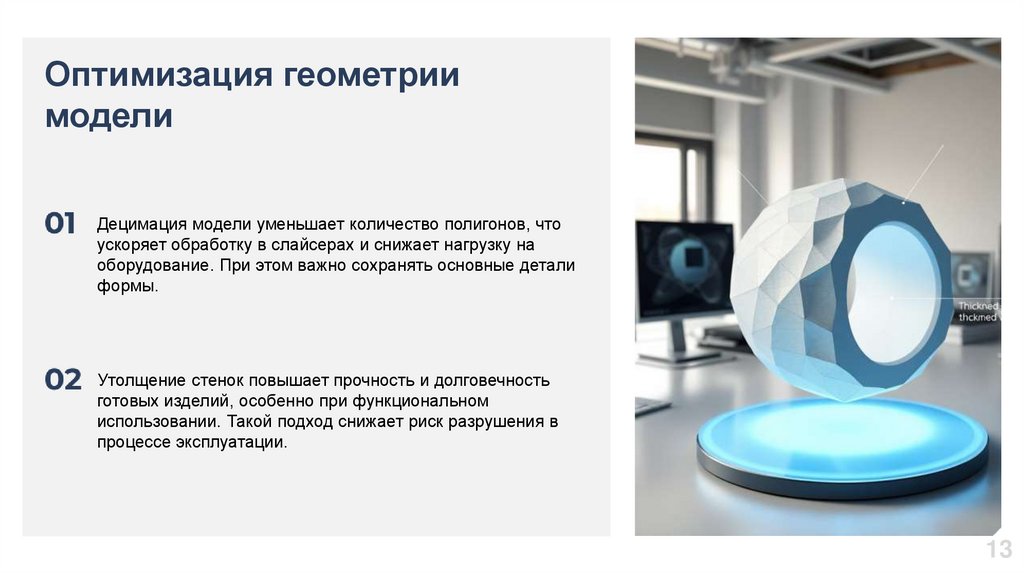

13.

Оптимизация геометрии
модели
Децимация модели уменьшает количество полигонов, что
ускоряет обработку в слайсерах и снижает нагрузку на
оборудование. При этом важно сохранять основные детали
формы.
Утолщение стенок повышает прочность и долговечность
готовых изделий, особенно при функциональном
использовании. Такой подход снижает риск разрушения в
процессе эксплуатации.
13

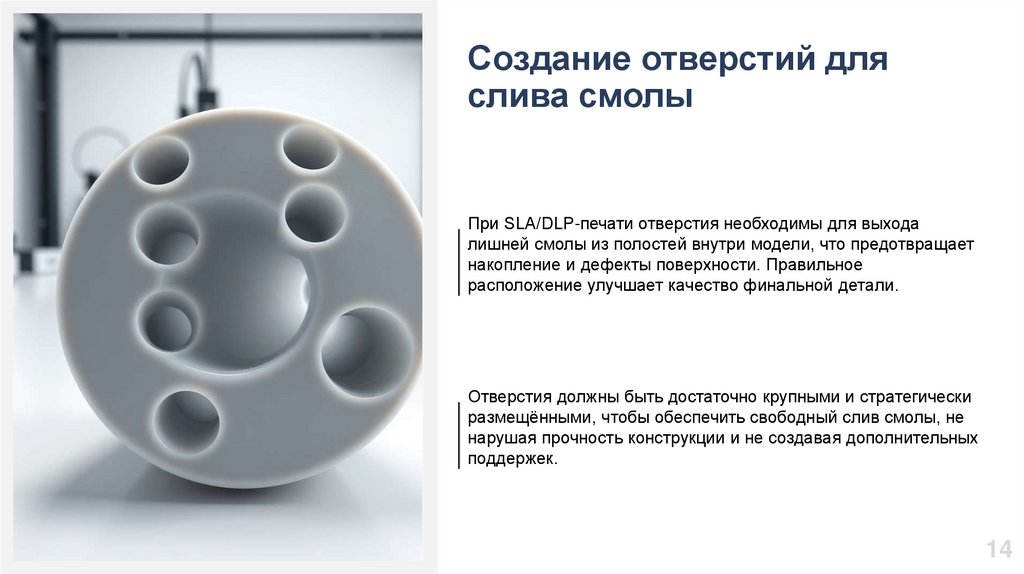

14.

Создание отверстий для
слива смолы
При SLA/DLP-печати отверстия необходимы для выхода
лишней смолы из полостей внутри модели, что предотвращает
накопление и дефекты поверхности. Правильное
расположение улучшает качество финальной детали.
Отверстия должны быть достаточно крупными и стратегически
размещёнными, чтобы обеспечить свободный слив смолы, не
нарушая прочность конструкции и не создавая дополнительных
поддержек.
14

15.

Вопросы для закрепления материала
Форматы 3D-моделей
Ориентация модели
Какие основные форматы используются в
3D-печати и каковы их особенности?
Как правильная ориентация влияет на
качество и экономичность печати?
Проверка и исправление
ошибок
Какие типичные ошибки встречаются в
моделях и каким образом их можно
исправить?
15
Оптимизация геометрии
Какие методы оптимизации помогают
повысить прочность и упростить печать?

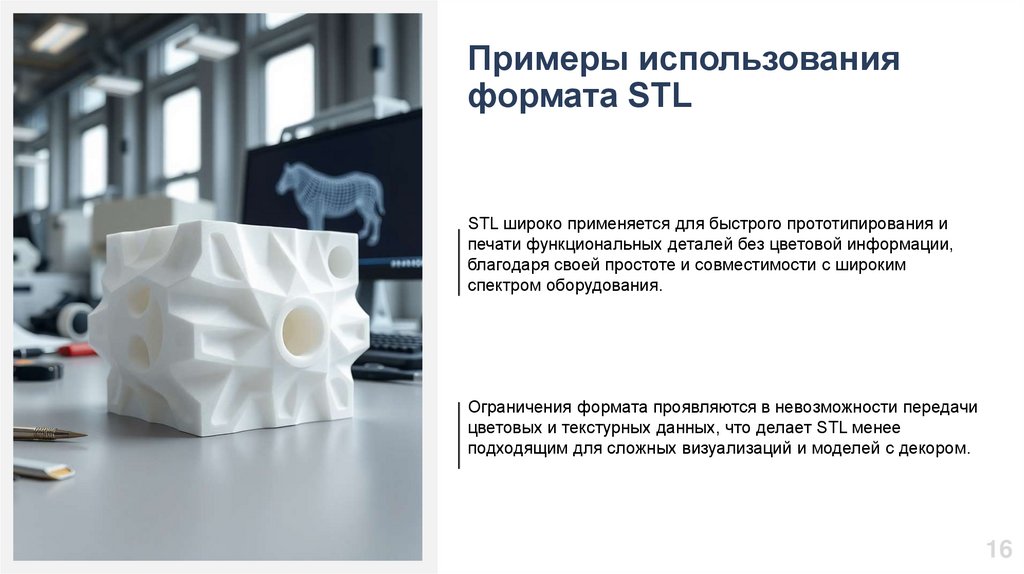

16.

Примеры использования
формата STL
STL широко применяется для быстрого прототипирования и
печати функциональных деталей без цветовой информации,
благодаря своей простоте и совместимости с широким
спектром оборудования.
Ограничения формата проявляются в невозможности передачи
цветовых и текстурных данных, что делает STL менее
подходящим для сложных визуализаций и моделей с декором.
16

17.

Преимущества формата OBJ
в визуализации
Сохранение цвета и текстур
Формат OBJ поддерживает хранение информации о цвете,
текстурах и UV-развёртках, что существенно расширяет
возможности визуальной детализации моделей.
Применение в анимации и 3D-моделировании
Благодаря этим возможностям OBJ чаще используют для
анимации, презентаций и 3D-сканирования, где важна точная
передача визуальных характеристик.
17

18.

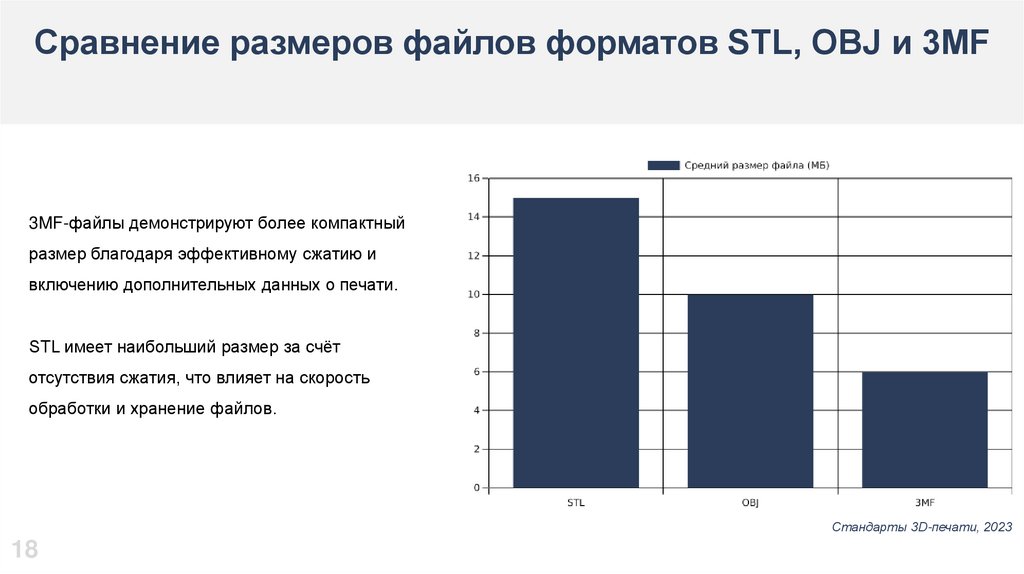

Сравнение размеров файлов форматов STL, OBJ и 3MF
3MF-файлы демонстрируют более компактный
размер благодаря эффективному сжатию и
включению дополнительных данных о печати.
STL имеет наибольший размер за счёт
отсутствия сжатия, что влияет на скорость
обработки и хранение файлов.
Стандарты 3D-печати, 2023
18

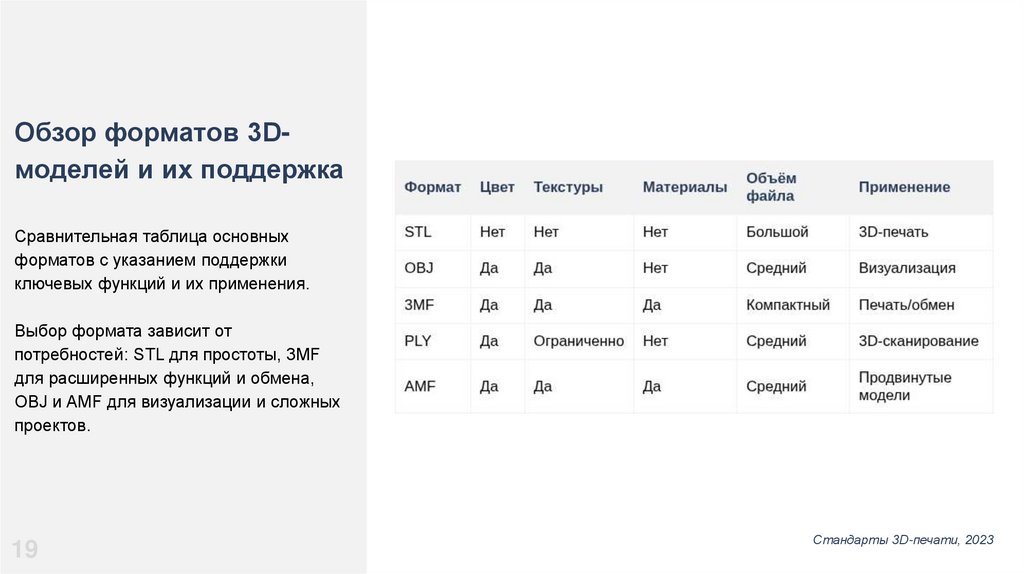

19.

Обзор форматов 3Dмоделей и их поддержка
Сравнительная таблица основных
форматов с указанием поддержки
ключевых функций и их применения.
Выбор формата зависит от
потребностей: STL для простоты, 3MF
для расширенных функций и обмена,
OBJ и AMF для визуализации и сложных
проектов.
19
Стандарты 3D-печати, 2023

20.

Проверка модели на
незамкнутые поверхности
Non-manifold элементы выявляются с помощью встроенных
инструментов слайсеров, что позволяет обнаружить ошибки,
препятствующие успешной печати и нарушающие целостность
модели.
Рекомендуется исправлять такие дефекты как можно раньше,
используя специализированные функции или ручное
редактирование для обеспечения корректного построения
слоев и качества изделия.
20

21.

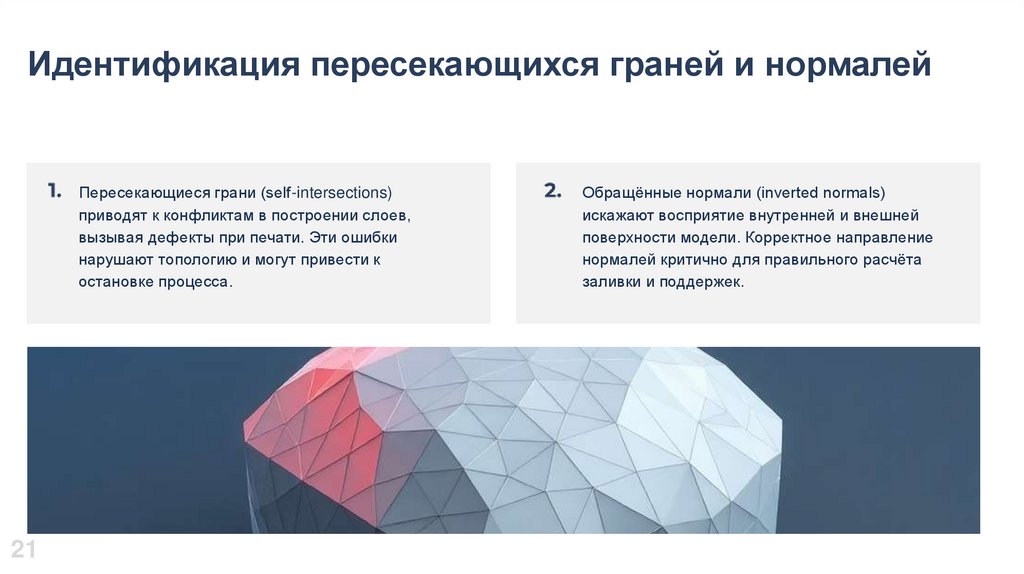

Идентификация пересекающихся граней и нормалей
Пересекающиеся грани (self-intersections)
приводят к конфликтам в построении слоев,
вызывая дефекты при печати. Эти ошибки
нарушают топологию и могут привести к
остановке процесса.
21
Обращённые нормали (inverted normals)
искажают восприятие внутренней и внешней
поверхности модели. Корректное направление
нормалей критично для правильного расчёта
заливки и поддержек.

22.

Применение автоматизированных функций
исправления
Функционал Repair в слайсерах
В большинстве слайсеров (Cura, PrusaSlicer) функция
Repair автоматически устраняет незамкнутые
поверхности и нормали. Это обеспечивает быстрый
старт подготовки моделей к печати и исправление
распространённых ошибок.
Ограничения автоматического
исправления
Автоматизация не всегда способна локализовать
сложные дефекты или исправить серьёзные
геометрические нарушения. Иногда требуется ручная
доработка для поддержания качества модели.
22

23.

Инструменты моделирования
для ручного исправления
MeshMixer предлагает расширенные функции закрытия
отверстий, упрощения поверхности и корректировки нормалей.
Это позволяет вручную исправлять структурные проблемы
модели для надежной печати.
Blender обладает мощными средствами редактирования и
удаления пересечений, применяемыми при подготовке
сложных моделей. Работа с этими инструментами требует
базовых навыков 3D-моделирования и внимательности.
23

24.

Интерфейсы и функции
Netfabb и MeshMedic
Netfabb предоставляет комплексный набор инструментов
для анализа, выявления сбоев и автоматического
исправления моделей. Его интерфейс удобен для
профессионального контроля качества геометрии.
MeshMedic специализируется на быстром исправлении
типовых дефектов с минимальным участием пользователя.
Использование этих программ существенно облегчает
подготовку сложных и больших моделей.
24

25.

Выбор оптимальной
ориентации модели
Выбор ориентации основан на минимизации объёма поддержек
и улучшении качества видимой поверхности. Это снижает
время печати и экономит расходный материал.
Правильная ориентация способствует равномерному
распределению напряжений и улучшению прочности изделия.
Примеры демонстрируют, как изменение положения влияет на
итоговое качество.
25

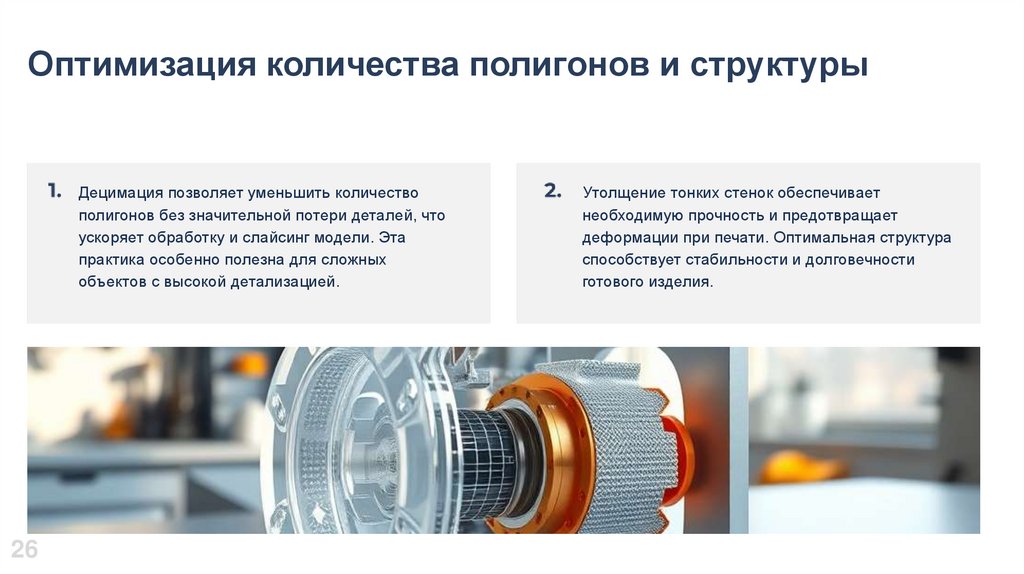

26.

Оптимизация количества полигонов и структуры
Децимация позволяет уменьшить количество
полигонов без значительной потери деталей, что
ускоряет обработку и слайсинг модели. Эта
практика особенно полезна для сложных
объектов с высокой детализацией.
26
Утолщение тонких стенок обеспечивает
необходимую прочность и предотвращает
деформации при печати. Оптимальная структура
способствует стабильности и долговечности
готового изделия.

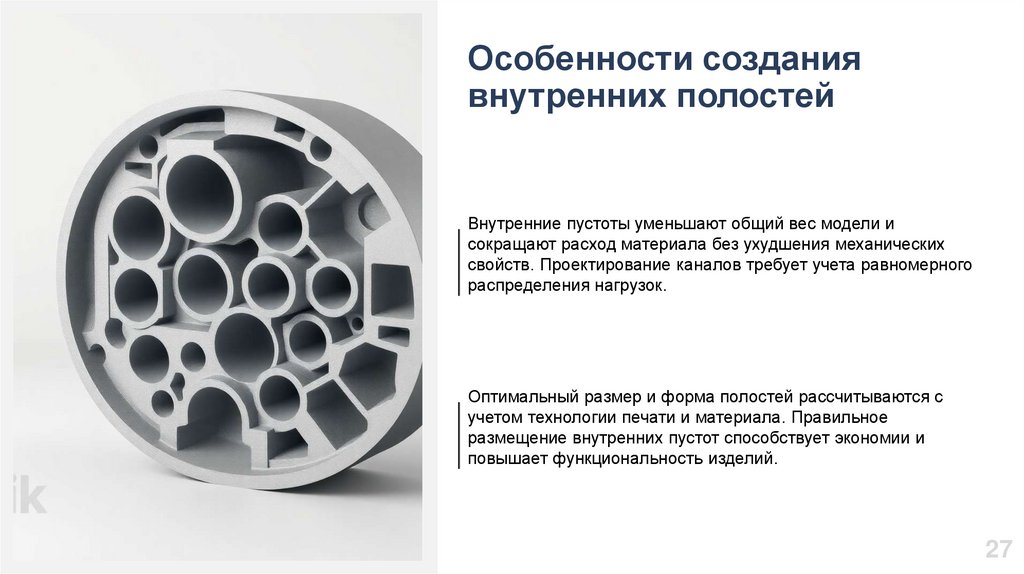

27.

Особенности создания
внутренних полостей
Внутренние пустоты уменьшают общий вес модели и
сокращают расход материала без ухудшения механических
свойств. Проектирование каналов требует учета равномерного
распределения нагрузок.
Оптимальный размер и форма полостей рассчитываются с
учетом технологии печати и материала. Правильное
размещение внутренних пустот способствует экономии и
повышает функциональность изделий.
27

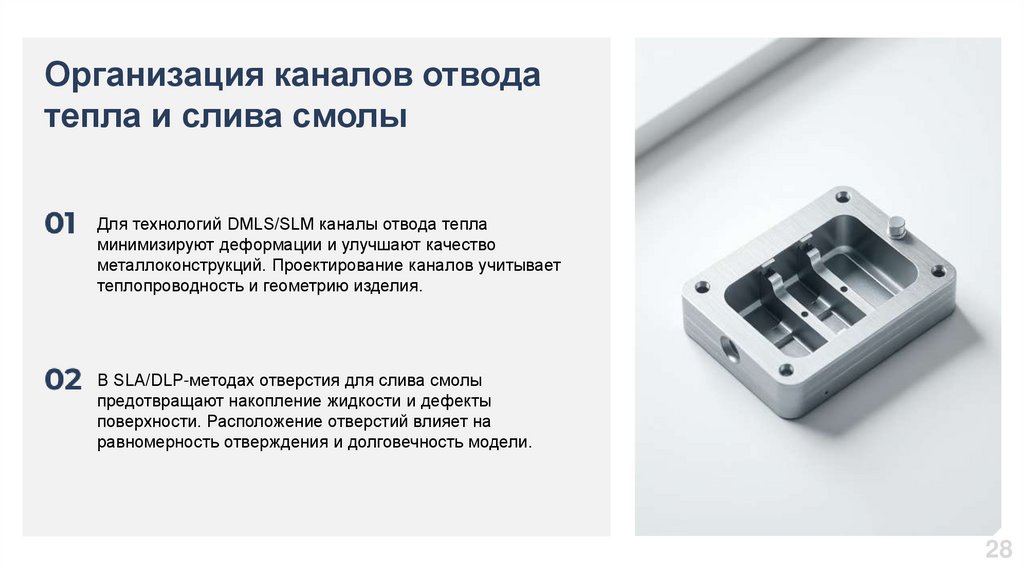

28.

Организация каналов отвода
тепла и слива смолы
Для технологий DMLS/SLM каналы отвода тепла
минимизируют деформации и улучшают качество
металлоконструкций. Проектирование каналов учитывает
теплопроводность и геометрию изделия.
В SLA/DLP-методах отверстия для слива смолы
предотвращают накопление жидкости и дефекты
поверхности. Расположение отверстий влияет на
равномерность отверждения и долговечность модели.
28

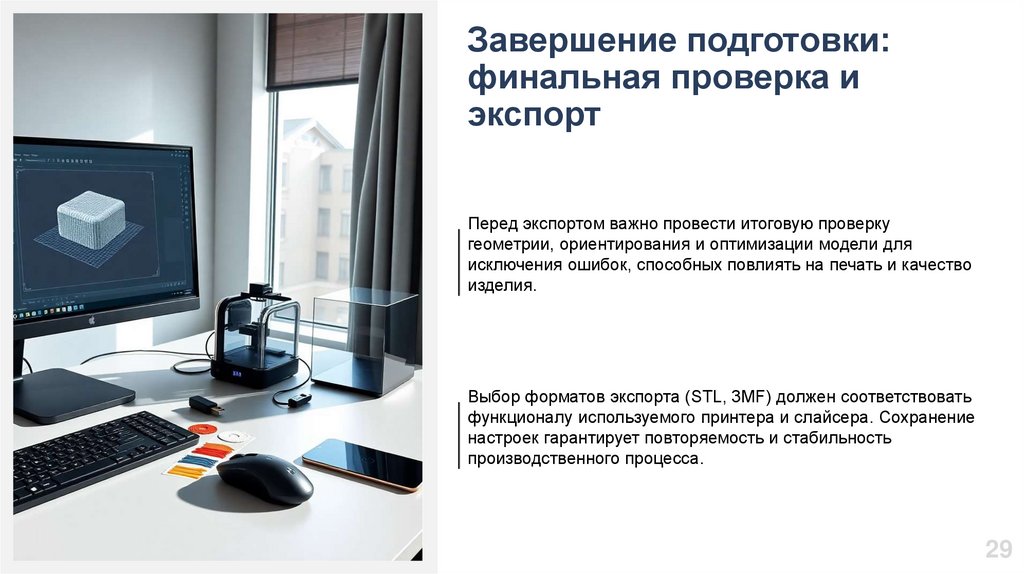

29.

Завершение подготовки:
финальная проверка и
экспорт
Перед экспортом важно провести итоговую проверку
геометрии, ориентирования и оптимизации модели для
исключения ошибок, способных повлиять на печать и качество
изделия.
Выбор форматов экспорта (STL, 3MF) должен соответствовать
функционалу используемого принтера и слайсера. Сохранение
настроек гарантирует повторяемость и стабильность
производственного процесса.
29

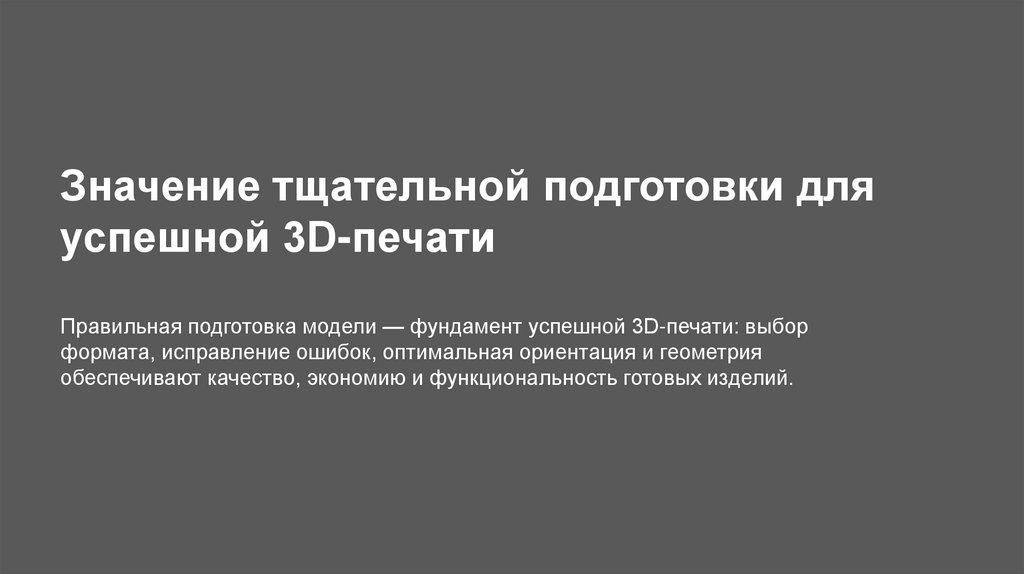

30.

Значение тщательной подготовки для
успешной 3D-печати
Правильная подготовка модели — фундамент успешной 3D-печати: выбор
формата, исправление ошибок, оптимальная ориентация и геометрия
обеспечивают качество, экономию и функциональность готовых изделий.
