Лекция 1 ВВедение

1. Вводная лекция Лектор: докт. техн. наук, ассоц. профессор Молдабаева Гульназ Жаксылыковна Email: moldabaeyva@gmail.com

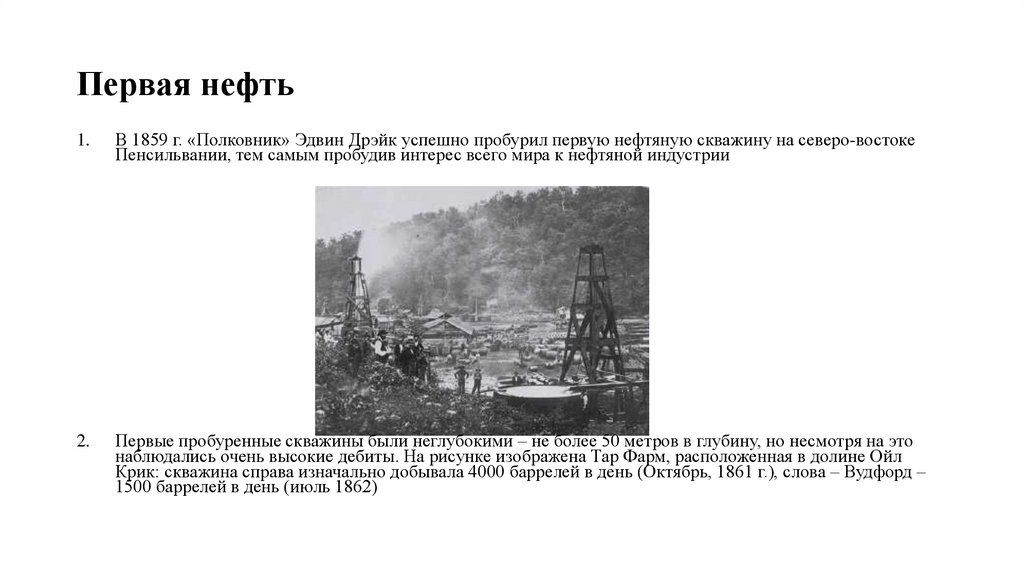

2. Первая нефть

1.
В 1859 г. «Полковник» Эдвин Дрэйк успешно пробурил первую нефтяную скважину на северо-востоке
Пенсильвании, тем самым пробудив интерес всего мира к нефтяной индустрии
2.
Первые пробуренные скважины были неглубокими – не более 50 метров в глубину, но несмотря на это
наблюдались очень высокие дебиты. На рисунке изображена Тар Фарм, расположенная в долине Ойл
Крик: скважина справа изначально добывала 4000 баррелей в день (Октябрь, 1861 г.), слова – Вудфорд –
1500 баррелей в день (июль 1862)

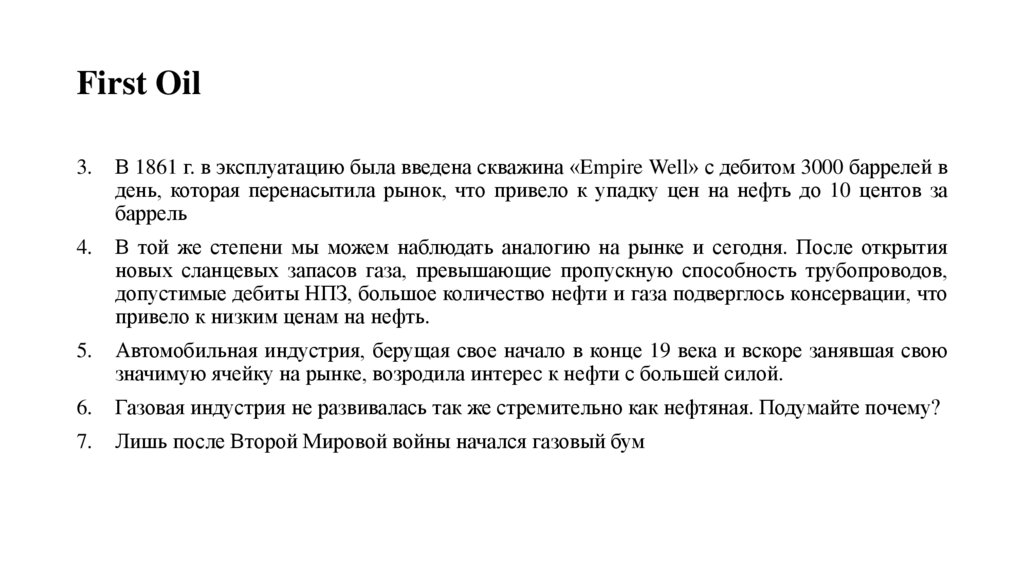

3. First Oil

3.
В 1861 г. в эксплуатацию была введена скважина «Empire Well» с дебитом 3000 баррелей в
день, которая перенасытила рынок, что привело к упадку цен на нефть до 10 центов за
баррель
4.
В той же степени мы можем наблюдать аналогию на рынке и сегодня. После открытия
новых сланцевых запасов газа, превышающие пропускную способность трубопроводов,
допустимые дебиты НПЗ, большое количество нефти и газа подверглось консервации, что
привело к низким ценам на нефть.
5.
Автомобильная индустрия, берущая свое начало в конце 19 века и вскоре занявшая свою
значимую ячейку на рынке, возродила интерес к нефти с большей силой.
6.
Газовая индустрия не развивалась так же стремительно как нефтяная. Подумайте почему?
7.
Лишь после Второй Мировой войны начался газовый бум

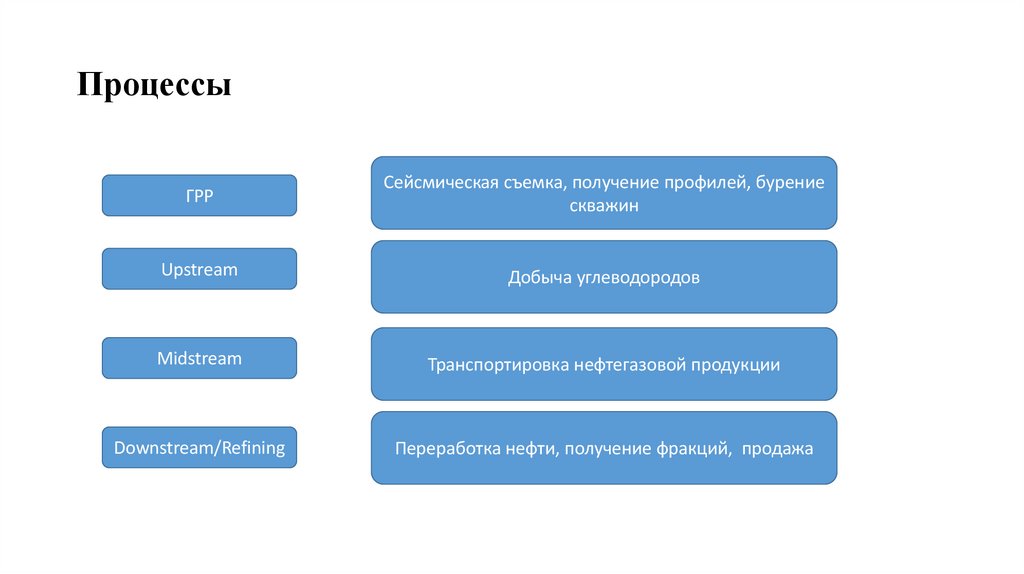

4. Процессы

ГРР
Сейсмическая съемка, получение профилей, бурение
скважин
Upstream
Добыча углеводородов
Midstream
Транспортировка нефтегазовой продукции
Downstream/Refining
Переработка нефти, получение фракций, продажа

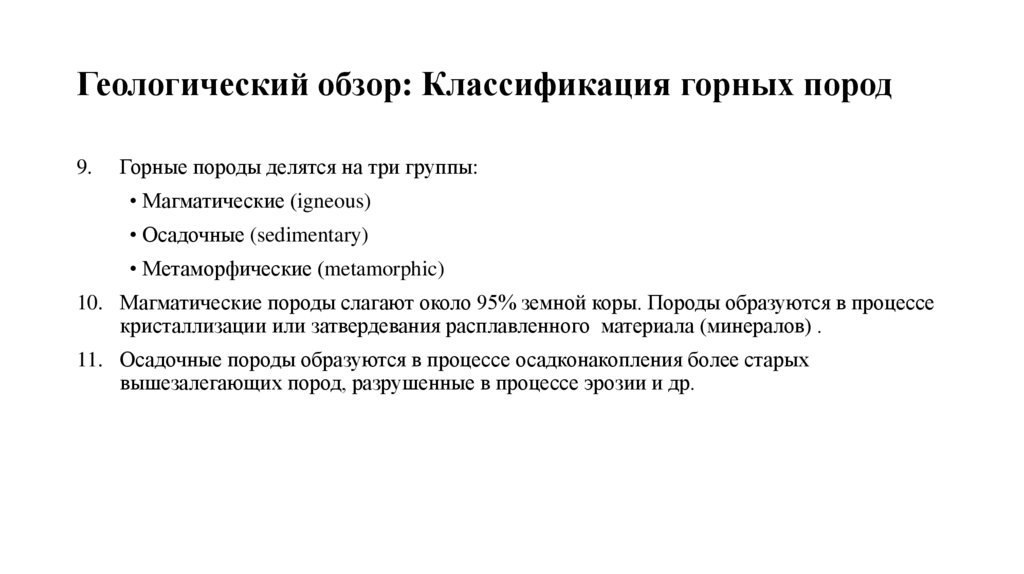

5. Геологический обзор: Классификация горных пород

9.
Горные породы делятся на три группы:
• Магматические (igneous)
• Осадочные (sedimentary)
• Метаморфические (metamorphic)
10. Магматические породы слагают около 95% земной коры. Породы образуются в процессе
кристаллизации или затвердевания расплавленного материала (минералов) .
11. Осадочные породы образуются в процессе осадконакопления более старых
вышезалегающих пород, разрушенные в процессе эрозии и др.

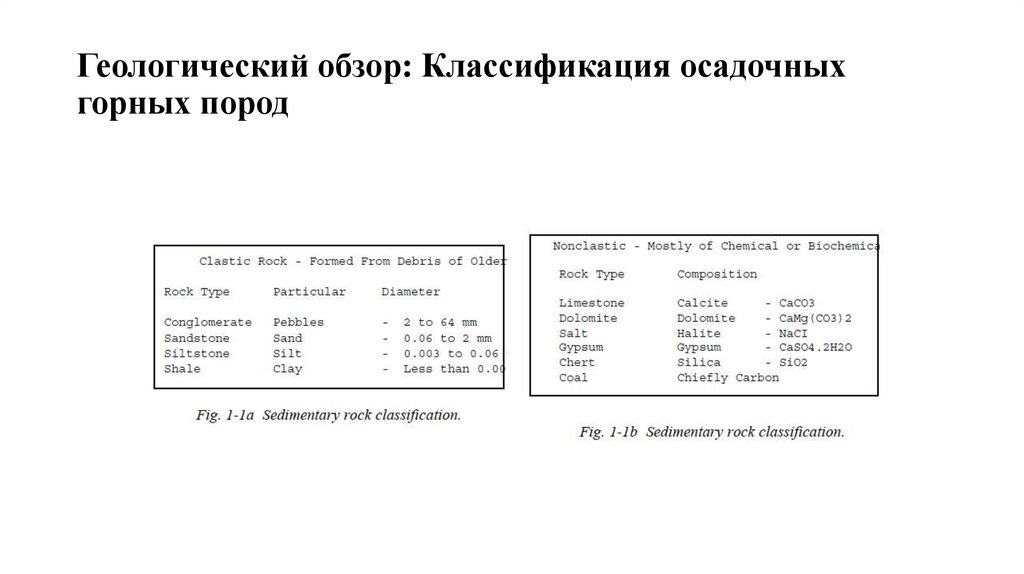

6. Геологический обзор: Классификация осадочных горных пород

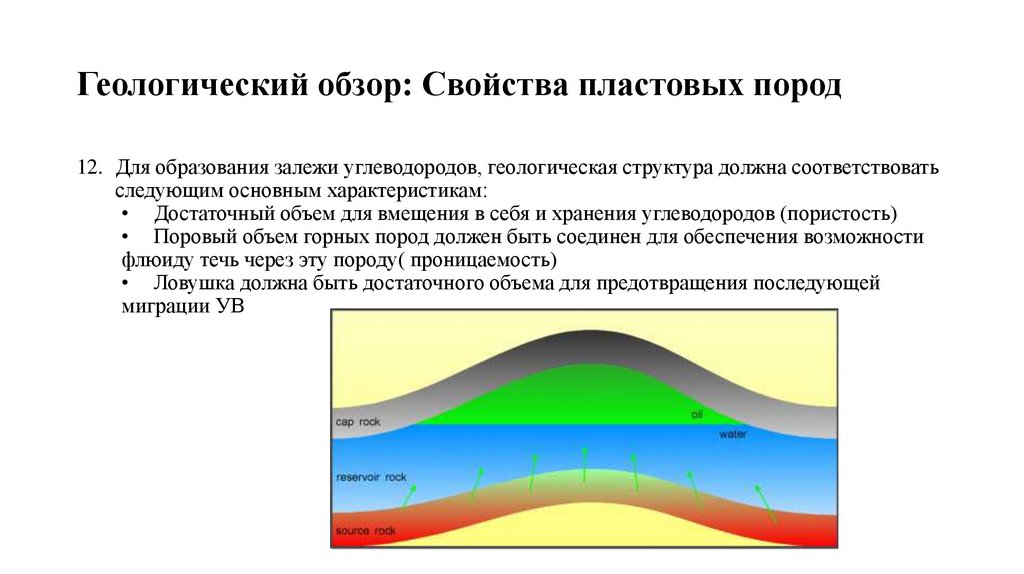

7. Геологический обзор: Свойства пластовых пород

12. Для образования залежи углеводородов, геологическая структура должна соответствовать
следующим основным характеристикам:
• Достаточный объем для вмещения в себя и хранения углеводородов (пористость)
• Поровый объем горных пород должен быть соединен для обеспечения возможности
флюиду течь через эту породу( проницаемость)
• Ловушка должна быть достаточного объема для предотвращения последующей
миграции УВ

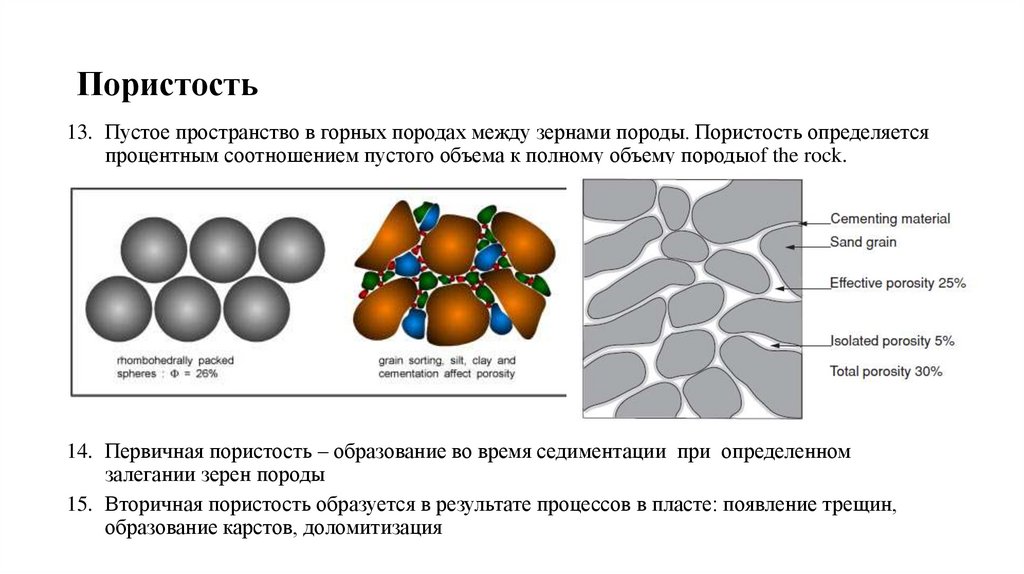

8. Пористость

13. Пустое пространство в горных породах между зернами породы. Пористость определяется
процентным соотношением пустого объема к полному объему породыof the rock.
14. Первичная пористость – образование во время седиментации при определенном
залегании зерен породы
15. Вторичная пористость образуется в результате процессов в пласте: появление трещин,
образование карстов, доломитизация

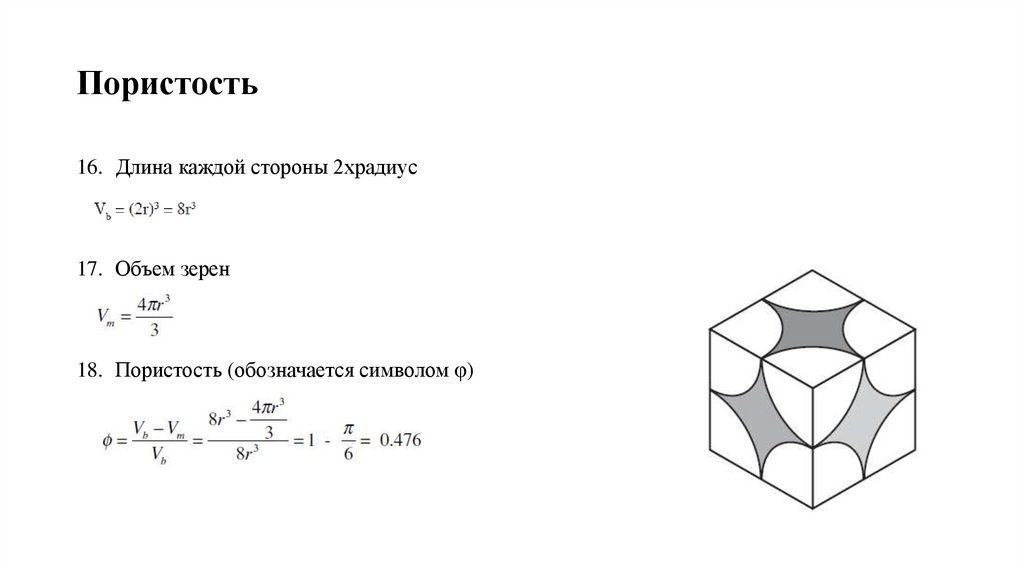

9. Пористость

16. Длина каждой стороны 2храдиус
17. Объем зерен
18. Пористость (обозначается символом φ)

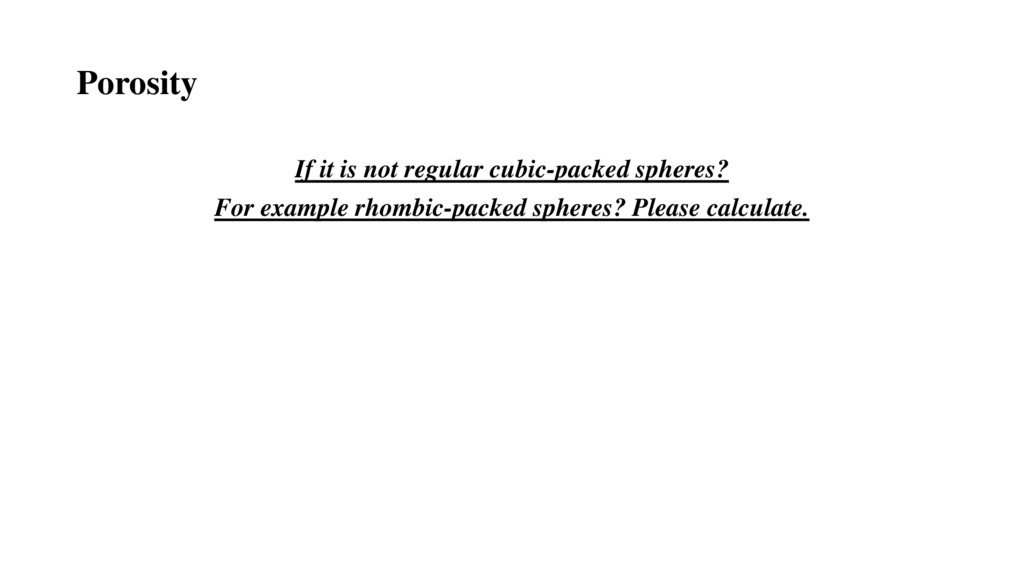

10. Porosity

If it is not regular cubic-packed spheres?
For example rhombic-packed spheres? Please calculate.

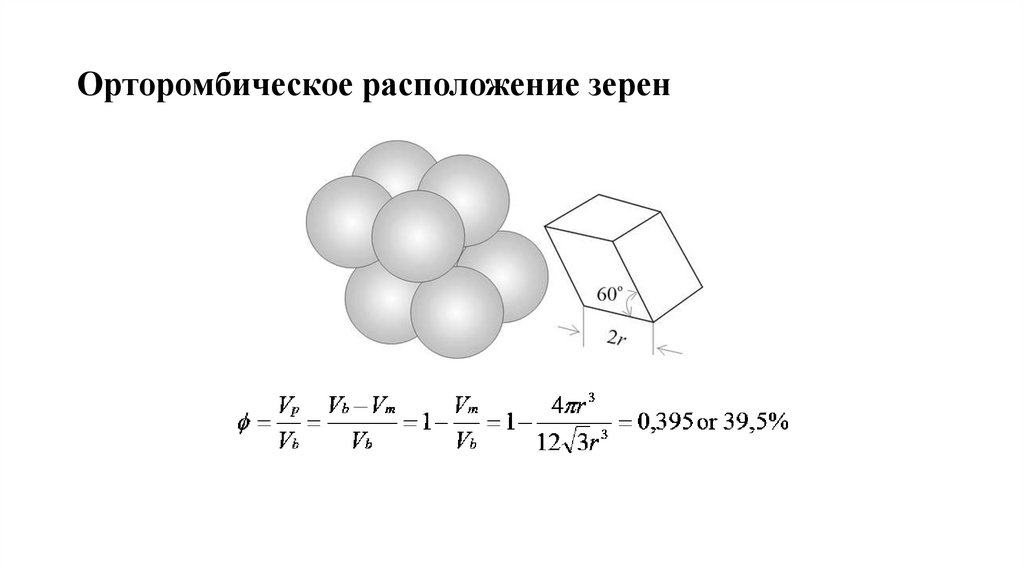

11. Орторомбическое расположение зерен

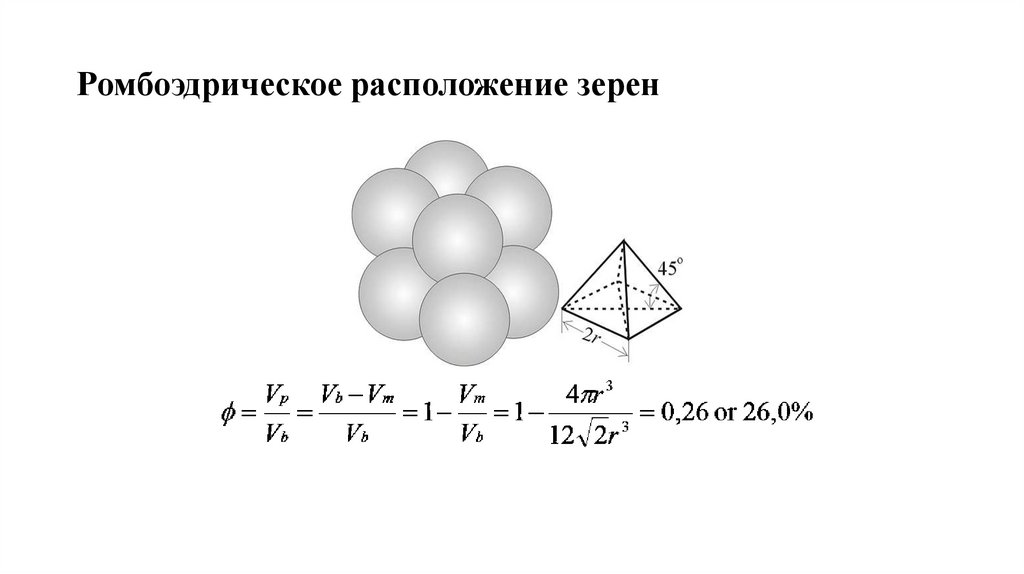

12. Ромбоэдрическое расположение зерен

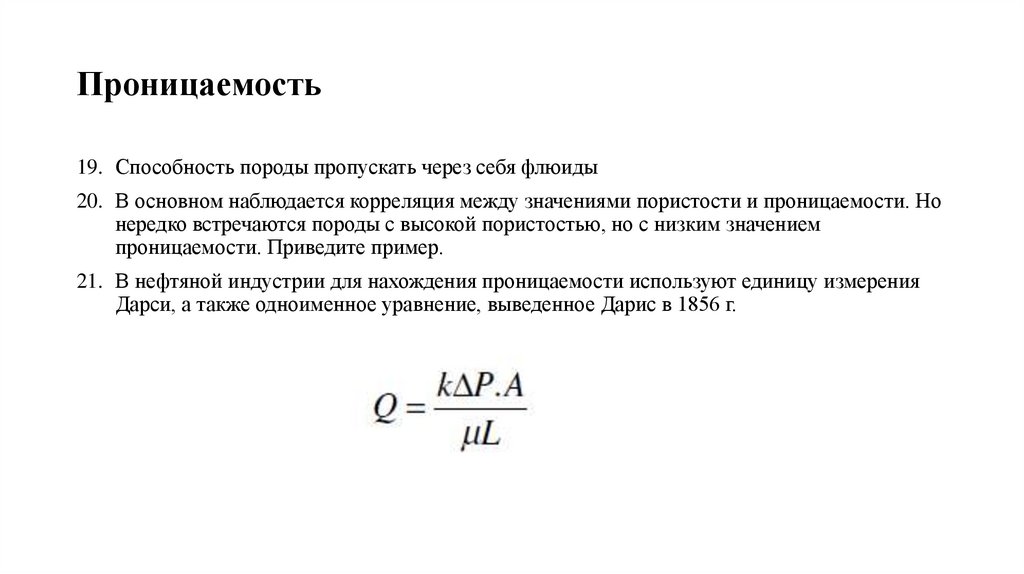

13. Проницаемость

19. Способность породы пропускать через себя флюиды
20. В основном наблюдается корреляция между значениями пористости и проницаемости. Но
нередко встречаются породы с высокой пористостью, но с низким значением
проницаемости. Приведите пример.
21. В нефтяной индустрии для нахождения проницаемости используют единицу измерения
Дарси, а также одноименное уравнение, выведенное Дарис в 1856 г.

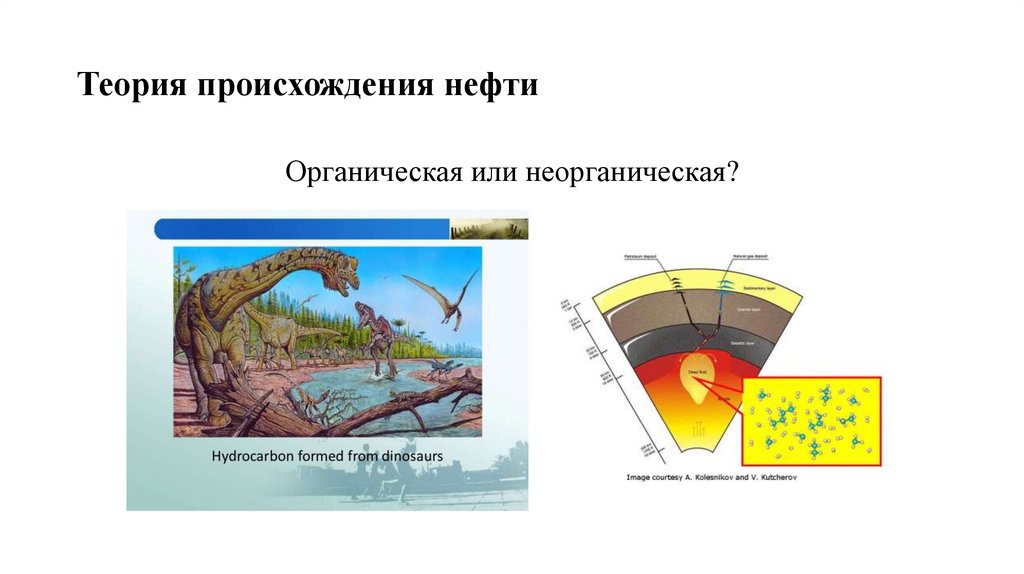

14. Теория происхождения нефти

Органическая или неорганическая?

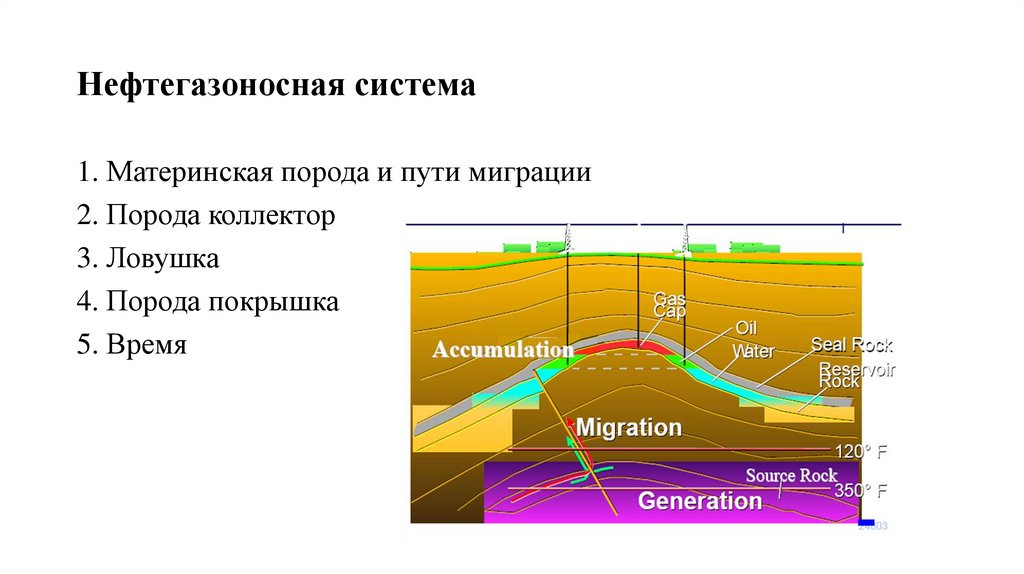

15. Нефтегазоносная система

1. Материнская порода и пути миграции
2. Порода коллектор
3. Ловушка
4. Порода покрышка
5. Время

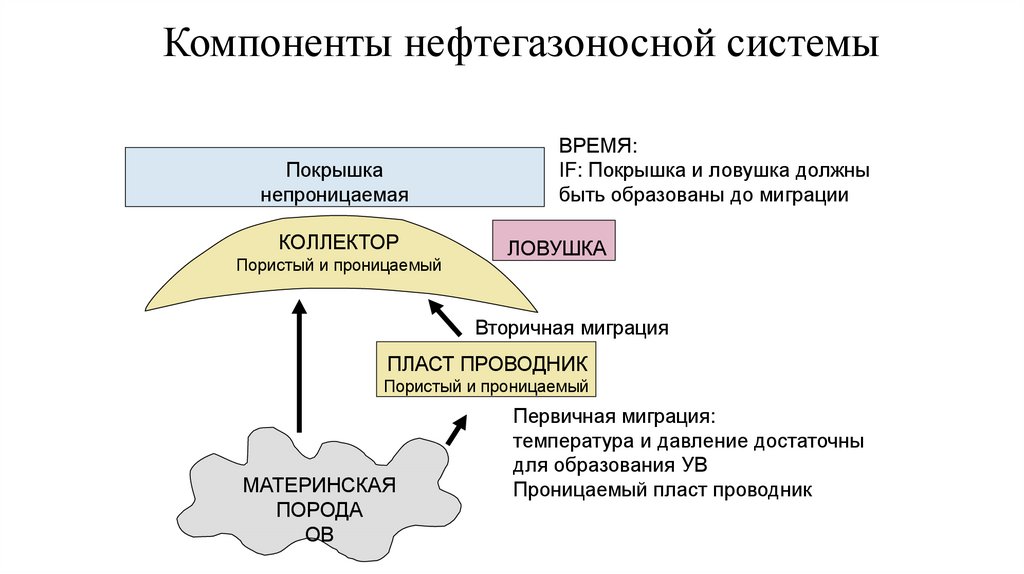

16. Компоненты нефтегазоносной системы

Покрышка
непроницаемая
КОЛЛЕКТОР
Пористый и проницаемый
ВРЕМЯ:
IF: Покрышка и ловушка должны
быть образованы до миграции
ЛОВУШКА
Вторичная миграция
ПЛАСТ ПРОВОДНИК
Пористый и проницаемый
МАТЕРИНСКАЯ
ПОРОДА
ОВ
Первичная миграция:
температура и давление достаточны
для образования УВ
Проницаемый пласт проводник

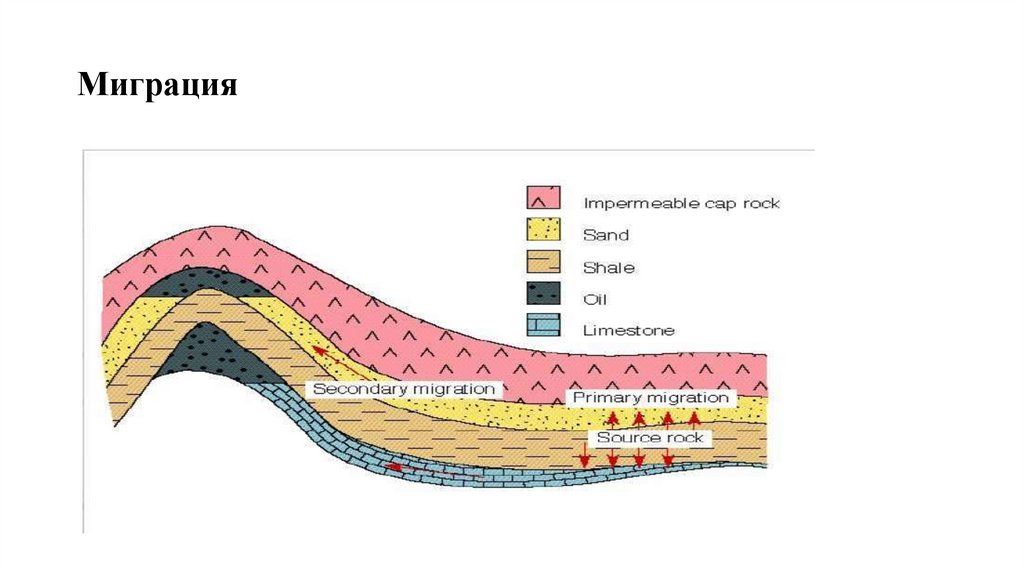

17. Миграция

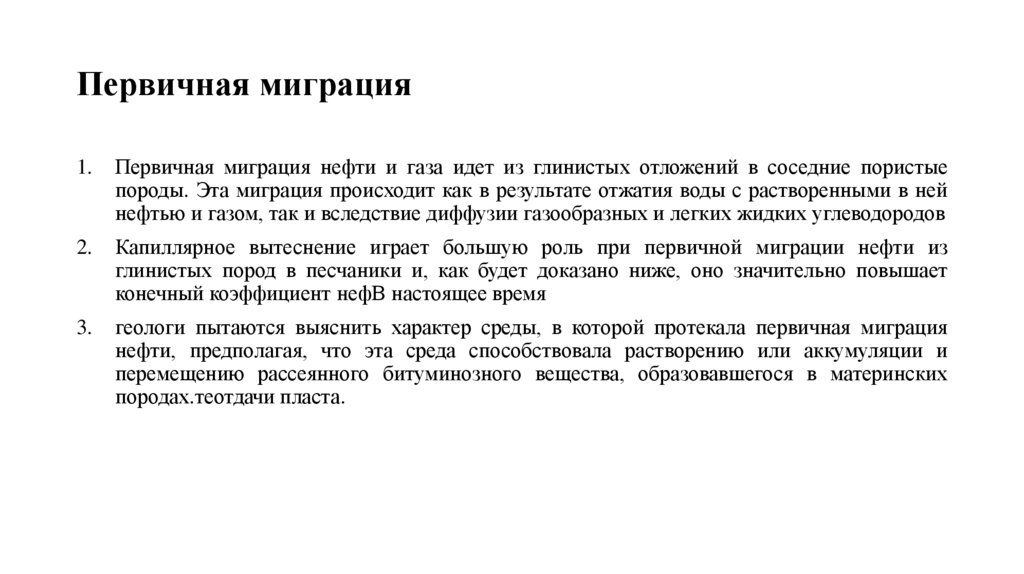

18. Первичная миграция

1.
Первичная миграция нефти и газа идет из глинистых отложений в соседние пористые
породы. Эта миграция происходит как в результате отжатия воды с растворенными в ней
нефтью и газом, так и вследствие диффузии газообразных и легких жидких углеводородов
2.
Капиллярное вытеснение играет большую роль при первичной миграции нефти из
глинистых пород в песчаники и, как будет доказано ниже, оно значительно повышает
конечный коэффициент нефВ настоящее время
3.
геологи пытаются выяснить характер среды, в которой протекала первичная миграция
нефти, предполагая, что эта среда способствовала растворению или аккумуляции и
перемещению рассеянного битуминозного вещества, образовавшегося в материнских
породах.теотдачи пласта.

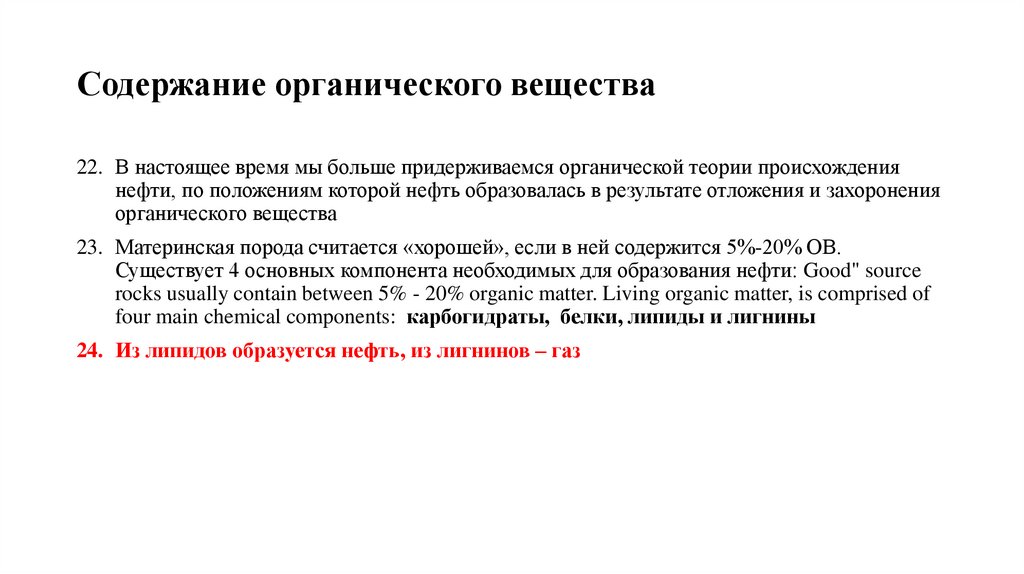

19. Содержание органического вещества

22. В настоящее время мы больше придерживаемся органической теории происхождения
нефти, по положениям которой нефть образовалась в результате отложения и захоронения
органического вещества
23. Материнская порода считается «хорошей», если в ней содержится 5%-20% ОВ.
Существует 4 основных компонента необходимых для образования нефти: Good" source
rocks usually contain between 5% - 20% organic matter. Living organic matter, is comprised of
four main chemical components: карбогидраты, белки, липиды и лигнины
24. Из липидов образуется нефть, из лигнинов – газ

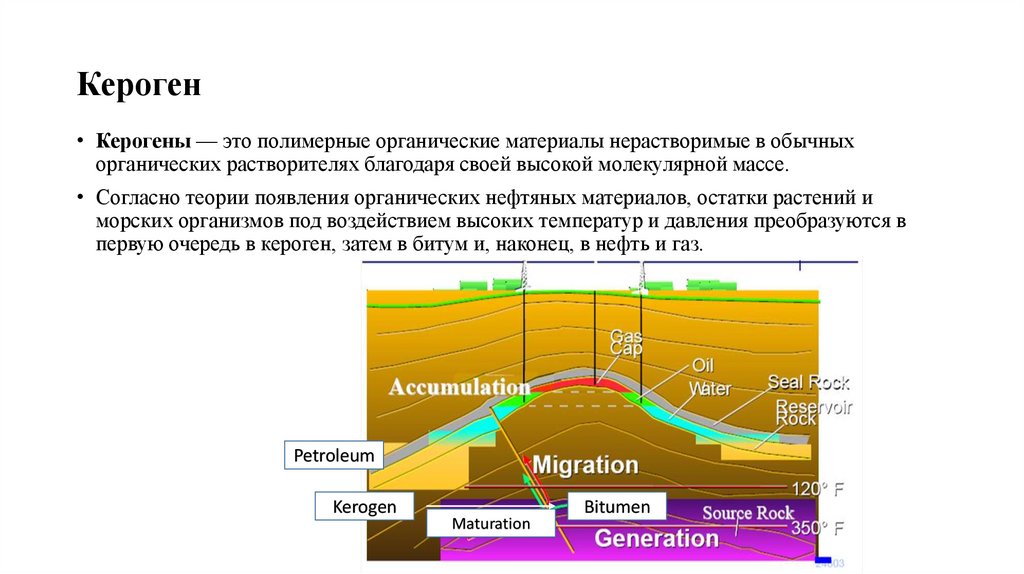

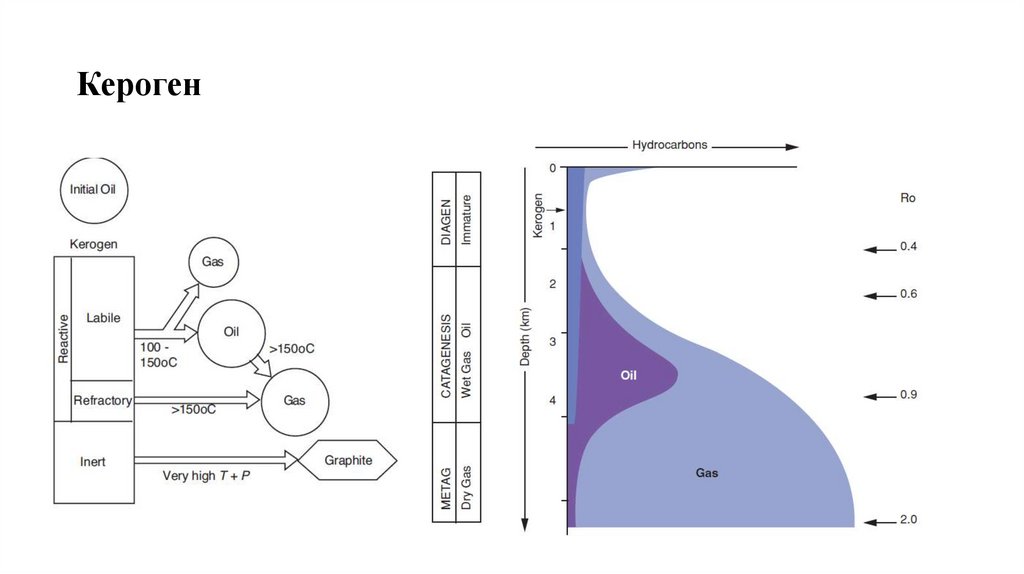

20. Кероген

• Керогены — это полимерные органические материалы нерастворимые в обычных
органических растворителях благодаря своей высокой молекулярной массе.
• Согласно теории появления органических нефтяных материалов, остатки растений и
морских организмов под воздействием высоких температур и давления преобразуются в
первую очередь в кероген, затем в битум и, наконец, в нефть и газ.
Petroleum
Kerogen
Maturation
Bitumen

21. Кероген

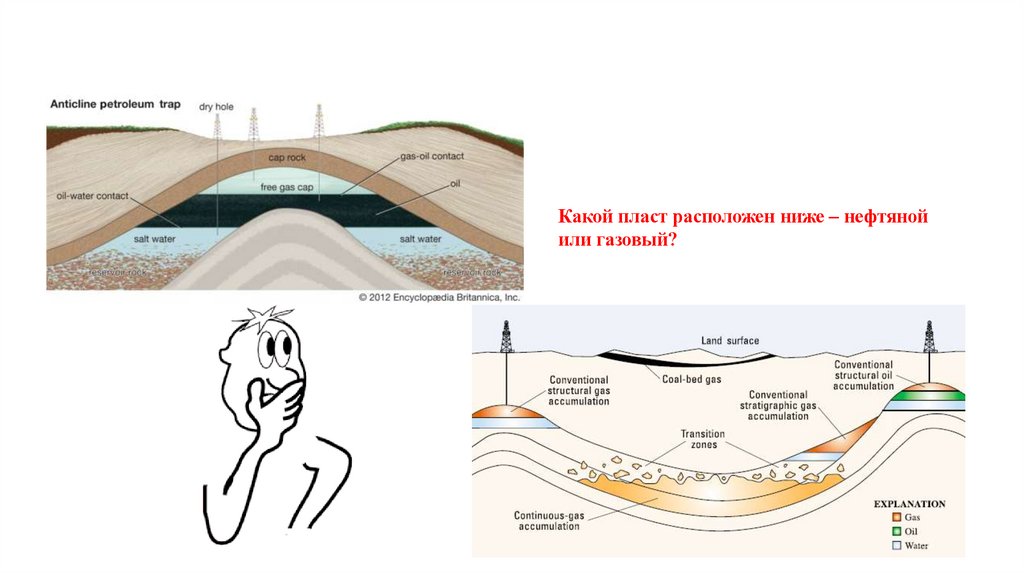

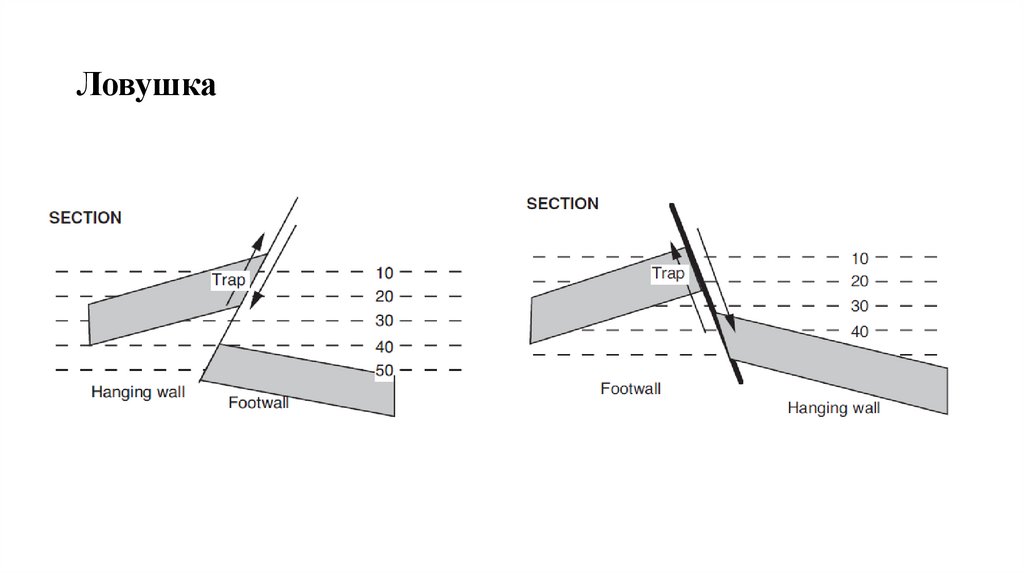

22. Ловушка

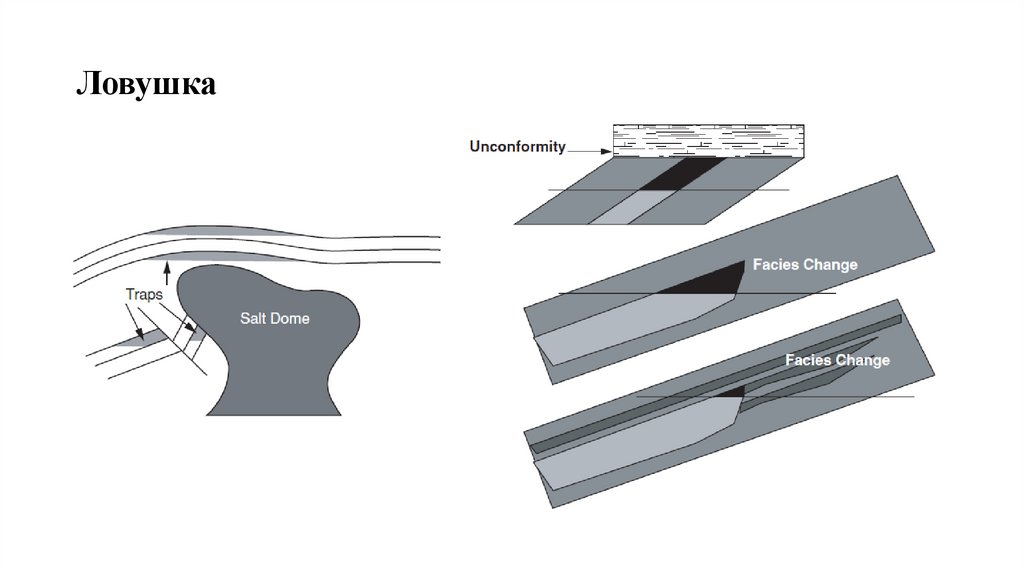

23. Ловушка

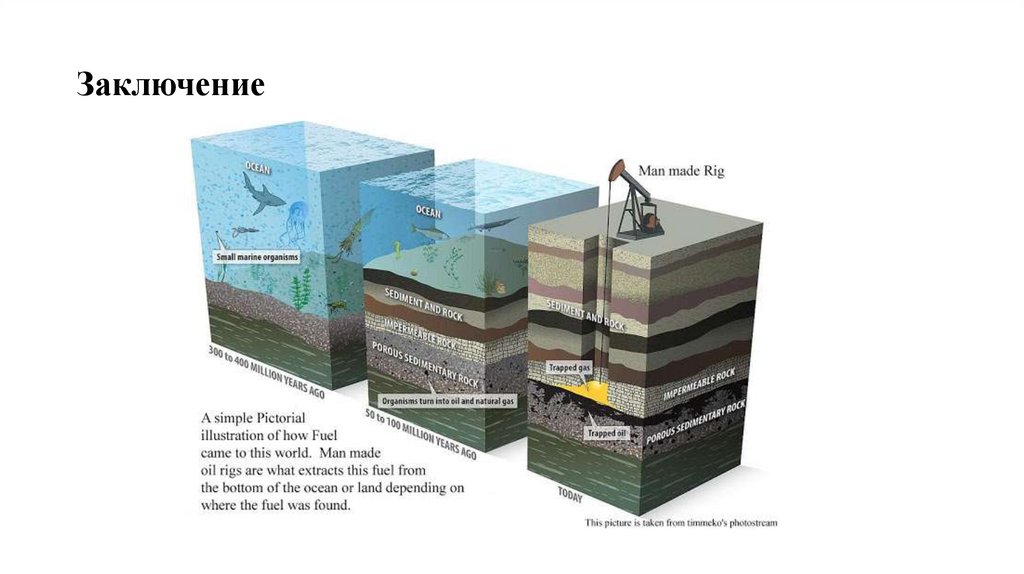

24. Заключение

25.

Какой пласт расположен ниже – нефтяной
или газовый?
